Tv out. Подключение телевизора через TV-OUT: полное руководство по настройке

Как правильно настроить TV-OUT на видеокарте. Какие бывают типы разъемов и кабелей для подключения телевизора к компьютеру. Как добиться наилучшего качества изображения при выводе на телевизор.

Что такое TV-OUT и зачем он нужен

TV-OUT (Television Output) — это специальный видеовыход на видеокартах, предназначенный для подключения телевизора или другого аналогового устройства отображения к компьютеру. Он позволяет выводить изображение с компьютера на большой экран телевизора.

Основные преимущества использования TV-OUT:

• Просмотр фильмов и видео с компьютера на большом экране телевизора
• Игры на большом экране
• Презентации и демонстрация материалов с компьютера на телевизоре
• Дублирование рабочего стола компьютера на телевизор

TV-OUT особенно полезен, если у вас нет современного телевизора с HDMI-входом. Он позволяет подключить даже старые модели телевизоров к компьютеру.

Типы разъемов TV-OUT

Существует несколько основных типов разъемов TV-OUT на видеокартах:

S-Video

Круглый 4-х или 7-контактный разъем. Передает только видеосигнал, для звука требуется отдельное подключение. Обеспечивает достаточно хорошее качество изображения.

Композитный (RCA)

Стандартный желтый RCA-разъем. Самое простое и распространенное подключение, но качество изображения хуже, чем у S-Video.

Компонентный

Три разъема — красный, зеленый и синий. Обеспечивает наилучшее качество аналогового видеосигнала.

DVI-I

Универсальный цифровой разъем, который также может выводить аналоговый сигнал через переходник на VGA или компонентный выход.

Какой именно тип разъема использовать, зависит от модели вашей видеокарты и телевизора. Оптимально использовать наиболее качественный из доступных вариантов подключения.

Как подключить телевизор через TV-OUT

Процесс подключения телевизора к компьютеру через TV-OUT включает следующие шаги:

1. Определите тип TV-OUT разъема на вашей видеокарте
2. Подберите соответствующий кабель для подключения к телевизору
3. Подключите кабель к видеокарте и телевизору
4. Включите компьютер и телевизор
5. Настройте вывод изображения в настройках Windows
6. При необходимости настройте параметры в драйвере видеокарты

Для вывода звука может потребоваться отдельное подключение аудиокабеля от звуковой карты компьютера к телевизору.

Настройка TV-OUT в Windows

После физического подключения телевизора нужно настроить вывод изображения в операционной системе:

1. Откройте «Параметры экрана» в Windows
2. Перейдите в раздел «Несколько дисплеев»
3. Выберите режим отображения — дублирование экрана или расширение рабочего стола
4. Настройте разрешение и частоту обновления для телевизора

В драйвере видеокарты также могут быть дополнительные настройки для TV-OUT, например, регулировка размеров изображения, яркости, контрастности и т.д.

Как улучшить качество изображения при выводе на телевизор

Для получения максимального качества картинки при подключении через TV-OUT рекомендуется:

• Использовать наиболее качественный доступный тип подключения (компонентный лучше композитного)
• Выбрать оптимальное разрешение и частоту обновления для вашего телевизора
• Настроить параметры изображения в драйвере видеокарты
• Откалибровать цвета и другие настройки на самом телевизоре
• Использовать качественный кабель для подключения

При правильной настройке можно добиться вполне приемлемого качества даже на старых телевизорах с кинескопом.

Преимущества и недостатки TV-OUT

Основные плюсы использования TV-OUT:

• Позволяет подключить компьютер даже к старым моделям телевизоров
• Не требует специального оборудования, кроме обычного кабеля
• Поддерживается большинством видеокарт

Недостатки TV-OUT:

• Качество изображения хуже, чем при цифровом подключении по HDMI
• Ограниченное максимальное разрешение (обычно до 1080i)
• Возможны проблемы с совместимостью и настройкой

В целом, TV-OUT остается полезной опцией для подключения компьютера к телевизору, особенно если нет возможности использовать более современные цифровые интерфейсы.

Альтернативы TV-OUT для подключения телевизора

Помимо аналогового TV-OUT, существуют и другие способы вывода изображения с компьютера на телевизор:

HDMI

Цифровой интерфейс, обеспечивающий наилучшее качество изображения и передачу звука по одному кабелю. Поддерживается большинством современных видеокарт и телевизоров.

DisplayPort

Еще один современный цифровой интерфейс, позволяющий передавать видео высокого разрешения и звук. Менее распространен на телевизорах, чем HDMI.

VGA

Устаревший аналоговый интерфейс, который все еще встречается на некоторых телевизорах. Качество хуже, чем у HDMI, но лучше, чем у композитного подключения.

Беспроводная передача (Miracast, Chromecast)

Позволяет передавать изображение по Wi-Fi без использования проводов. Удобно, но может быть менее стабильно и иметь задержки.

Выбор конкретного способа подключения зависит от имеющегося оборудования и требований к качеству изображения. Для максимального качества рекомендуется использовать цифровые интерфейсы типа HDMI, если они доступны.

TV-OUT на дому

Большинство современных графических адаптеров имеют на своём борту дополнительный видеовыход предназначенный, судя по названию, для подключения бытовой перефирии, в частности телевизора. Конечно было бы неразумно полагать, что единственная цель, которую преследуют производители видеокарт укомплектовывая свои «детища» подобными «штуковинами» это погоня за дополнительным «зелёным рублём». Правда с учётом масштабов продаж мизерная прибавка к стоимости видеокарты оборачивается приличным заработком в итоге. Но я склонен верить в то, что подобные шаги направлены, точнее сказать нацелены в первую очередь на расширение функциональных возможностей видеокарты, её адаптацию к максимально широкому внедрению в повседневную жизнь. Что уж говорить, телевидение до сих пор съедает львиную долю свободного времени и выступает в качестве неугасающего интереса для большинства людей вне зависимости от пола и возраста. Я не случайно затронул эту тему, так как сам до определённой поры был заядлым «любителем поглазеть в ящик». Но время как известно не стоит на месте….. С появлением компьютера телевизор основательно утратил былой «авторитет». Далее шёл период бурного просмотра разношёрстных фильмов на компьютере…, но чем дальше продвигалась киношная эпопея, тем серьёзнее, я бы сказал отчётливее вырисовывались проблемы, создающие серьёзую преграду на этом пути. Достаточно упомянуть о том, что мой 15-ти дюймовый (ЭЛТ) монитор — не самый крупногабаритный на сегодняшний день…. Немного освежив в памяти процесс замены или точнее сказать upgrad-а видеокарты отчётливо припоминаю, что отдавая деньги за 64Mb-ый Palit Daytona GeForce4Ti4200-8x TV-OUT, абсолютно не придавал никаго значения наличию этого самого «TV—OUT»….мне было попросту всё равно лишь бы покупка была поэкономичнее…. И вот наступила пора вспомнить о доселе скрытом потенциале моей видеокарты….Честно скажу, мысль смотреть любимые кинофильмы на «телевизионных просторах» не раз приходила мне в голову, но связанные с её реализацией трудо-время затраты до сих пор перевешивали смутное неизвестное желание. В один прекрасный момент я всё-таки собравшись с силами решил, вступить на «тропу неизведанного»….и как показала, хотя почему показала — показывает до сих пор, практика это стоит того!!! На этом хотел бы закончить предисловие, в котором как мне кажется удалось частично обрисовать назревающее противоречие, пора переходить к разрешению сложившейся ситуации…С чего я собственно говоря начал свои «изыскания», так это с чёткой постановки задачи…Было решено всеми средствами и используя «последние достижения человечества:)» претворить в жизнь идею просмотра фильмов на телевизоре в зале….звучит скуповато, но забегая немного вперёд скажу процесс реализации не заставил меня скучать…..В общих чертах представляя себе план действий начал с осмотра телевизора, тут меня и поджидало первое существенное разочарование в виде «тюльпанчиковых» входов на задней стенке….А вот собственно о чём я:…. Немного «безликой действительности» : Композитный, RCA (типа «тюльпан»), — во всех отношениях худший — естественно: передача по одному проводу и цветовой, и яркостной информации не может не привести к определенному взаимовлиянию, помехам, искажениям. Однако до сих пор есть достаточно телевизоров, которые имеют только композитный видеовход. Именно он присутствует в VHS, VHS-C, Video-8, и именно его мы получаем через телевизионную антенну, именно с его помощью вещают в эфире. Это один единственный составной видеосигнал, в котором совмещены и яркостный сигнал, оба цветоразностных, и синхроимпульсы. Для подачи такого сигнала надо всего два провода. Из плюсов этого сигнала можно отметить его стандартность (есть практически везде), и наименьшие требования к пропускной способности канала, по сравнению с другими сигналами. Из минусов – наихудшее качество изображения из всех, что обусловлено тем, что сигналы, из которых он состоит, ограничиваются по ширине полосы. А это приводит к снижению чёткости изображения, реальное разрешение получается в районе 230 — 280 ТВЛ. Как указывается в известной поговорке: «Цепь крепка настолько, насколько прочно её самое слабое звено». В моём случае «слабым звеном» или лучше сказать ограничительным плинтусом стало именно наличие композитного видеовхода у телевизора, так как видеокарта способна выдавать более качественный видеосигнал. А вот собственно о чём я — 7-pin S-Video гнездо видеокарты: Контакт Наименование Назначение 1 GND «Земля» для сигнала цветности 2 GND «Земля» для композитного сигнала 3 Signal Композитный сигнал 4 GND «Земля» для сигнала яркости 5 Color Сигнал цветности 6 — Не подсоединен 7 Y Сигнал яркости Именно такой 7-pin (7-ми штырьковый) S-video разъём присутствует на моей видеокарте. Он мне до боли напомнил 4-pin S-video-IN разъём, присутствующий на моём TV-тюнере, при помощи которого я оцифровываю любительские видеозаписи с камеры. Выводы 2 и 3 могут служить для подачи полноценного композитного сигнала. И решено было воспользоваться именно ими, благо где-то валялся штекер от «убитой» ps/2 мыши. Откусив ненужные «ноги» у ps/2 штекера и примерив «обновку» к разъёму я приступил к пайке. Окончание этих процедур дало старт первым тестовым испытаниям…И тут разочарование дубль 2…..на экране телевизора я не увидел ничего такого, что бы хоть отдалённо сигнализировало о пользе потраченного времени….Увы….Какие пляски с бубнами я только не проводил, а изображение так и не обнаруживалось….Немного интернетовской инфы прояснило ситуацию:»… на выводы 2 и 3 может подаваться композитный сигнал, но большинство производителей почему-то пренебрегают этой возможностью. …». Производитель моего «видеомонстра» не самый именитый, поэтому я решил списать собственные неудачи на недобросовестных сотрудников фирмы Palit. Хотя, полагал я, 3 дополнительных «бутафорских» штырька на разъёме моей видеокарты и не были разведены, но 4 основных стандартного 4-pin-го S-video должны быть в порядке. 4-pin S-Video — четырехпроводной (двухканальный; два остальные провода — земля) интерфейс, где по одному проводу идет яркостная составляющая сигнала, по другому — цветовая. Этот сигнал используется в S-VHS, S-VHS-C и Hi-8. Такие сигналы используются, как правило, на видеовоспроизводящей аппаратуре хорошего качества. Требования к пропускной способности канала здесь гораздо либеральнее, сигналы не ограничиваются по ширине, и качество изображения получается очень хорошее, реальное разрешение в районе 400 — 500 ТВЛ. У моего друга Сергея Жураковского фирменная видюха от LeadTek, коробочная версия, соответственно все необходимые переходники и штекера обязаны присутствовать. Не долго думая, я дёрнул к нему…Необходимый переходник 4-pin S-video — RCA был обнаружен… Как и следовало ожидать всё срослось безупречно, и я наконец-то получил первые положительные результаты, выражавшиеся в отображении информации на экране телевизора при загрузке компьютера. Для всех тех, у кого нет хороших друзей и кто не боится паяльника как «высокотемпературного инструмента» придётся мастерить переходник собственными силами: Следующий шаг — настройка вывода изображения в самой операционной системе. Разочарование номер 3 — режим Clone отказывался выдавать «картинку» на телевизор, как я не пытался….Все мытарства закончились неожиданно, кагда я обнаружил, что TV-чип энкодер моей видеокарты определяется драйверами как Conexant XXXX (не помню уже маркировку). Насколько я помнил это был Philips, было решено переустановить драйвера на видеокарту, выбор пал на версию 66. 93, против установленных в системе 78.01. Ожидания оправдались…. После этого активировав режим Clone… Я наконец то получил долгожданный результат. На вкладке драйверов можно подстроить некоторые параметры, такие как: яркость, контраст, насыщенность цвета, уровень применения фильтров и др. Не буду на этом подробно останавливаться, так как «колхоз — дело добровольное» и «на вкус и цвет товарищей нет»… Можно смело сказать, что с видеосигналом мы разобрались, но «немое кино» — это удел прошлого. Со звуком дела обстоят намного проще, потребуется спаять переходник (Stereo-Audio-Jack)-(TV-Audio-IN-RCA). Для прокладки я использовал 8-ми жильный сетевой кабель, из них 2 жилы — композитный видеосигнал, 2 жилы — «земля» композитного видеосигнала, 1 жила — сигнальная линия моно звука, 1 жила — «земля» моно звука. Итого задействовал 6 жил, 2 оставил в резерве. Теперь несколько слов о качестве, которое я получил в итоге…. Честно скажу, читая технические характеристики композитного видеовхода я поначалу расстроился, но….на самом деле всё не так или лучше сказать не совсем так. Субъективно, на мой взгляд, качество отображаемого видеоматериала хорошее, даже очень хорошее, по крайней мере в рамках моего «телевизионного опыта» я не встречал чего-то более паредпочтительного! Вместе с тем необходимо отметить, кроме всего прочего я получил возможность перевода любой «цифры» в аналог( т.е на любой кассетный носитель), будь то фильмы, клипы или просто запись прохождения FAR CRY:). И напоследок, кратко упомяну список всего необходимого для реализации поставленной задачи: 1. Штекер S-Video 4-pin 2. 3 штекера RCA 3. 6-метров сетевого кабеля (8-ми жильная витая пара) 4. 1 Jack для снятия звукового сигнала с выхода звуковой карты. p.s На этом «строительно-монтажные» работы дома я завершил, но в ближайшей перспективе предстоит не менее увлекательная процедура по реализации этой же идеи у Серёги, там всё будет куда интереснее, ведь у него на телевизоре есть SCART!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Об этом и будет следующая статья…….. Желаю Удачи! Маслёнков Андрей четверг, 15 сентября 2005 г

От заката до рассвета | ТВ.ВЫХОД

← еще от
Dark Entries Records $root.artistsMenu.setActiveLabelMemberBand(id)»>••• $root.artistsMenu.setActiveLabelMemberBand(id)»>свернуть

по ТВ-ВЫХОД

поддерживается

однотонный

Наталивермейрен

цицером

Уго Алонсо де Пас (@huugen)

Митч Митчерсон

Alexxx

Лорд WTF

Кайронфайв

амеба_гггг

Кристиан Сибаст

funkinfemale

бессовестный

катямильч

ОлдБойОуд

Имя

deppy_t

ТОТАЛЬКОМА

Нада Моресова

фьердарг

Авраамсанпедро

Томас

З И И И Р О

Н 2

Ретронавт

dj_updog

Лоренцо Берг

Мэри Икс

Герценштубе

ДжимХейт

ССС/\/\\/\\

фоллид

мацием

МБ

Легомксн

НАСТОЯЩИЕ ТЕРМИНАТОРЫ

Институт идеальной погоды

кааракка

фотцеполитический

Уильям Стрейнджленд

шотландский

Алекс

Гиперкарма

Голосовой дрон

Брайан

салулуу

роллиро

Алайт

Рики Вашук

Ричард Гэмбл

мистер Кристиан

вЛнТн

стратегическое планирование

Юк

Алекс Трейлинг

Алекс Гонсалес

ЛОУРЕНС

Джек Хаттон

Джейсон Скилз Низкий уровень шума

mrcsab

далее. ..

теги

теги

электронный эбм электро техно Берлин

контакт / помощь

Связаться с TV.OUT

Потоковая передача и
Справка по загрузке

Активировать код

Пожаловаться на этот альбом или аккаунт

Если вам нравится TV.OUT, вам также могут понравиться:

Bandcamp Daily — ваш путеводитель по миру Bandcamp

На Bandcamp Radio

Джеймс Холден приглашает нас в захватывающее звуковое приключение, полное открытий.

слушать сейчас

• войти
• условия использования
• конфиденциальность
• политика авторского права
• переключиться на мобильный вид

Полное руководство по телевизионным портам: как подключить телевизор

Рэйчел Оукс Под редакцией Микайлы Риверы

Поделиться | 3 января 2023 г.

Телевизионные технологии развиваются быстро. Вы можете быть озадачены множеством различных портов на задней панели телевизора. Мы знаем вашу боль, поэтому составили это руководство, чтобы вы знали, какие кабели к каким портам подходят и почему. Мы надеемся, что это поможет вам намного быстрее насладиться необычными функциями вашего нового смарт-телевизора.

Перейти к:

• Углубленная направляющая
• Как подключить порты, не соответствующие
• Как подключить DVR к телевизору
• ТВ-портов: от лучшего к худшему

Подробное руководство по портам

Ниже вы можете найти порты по названию и изображению, узнать о типе и качестве сигнала, узнать, какие устройства используются с каждым портом, и получить ответы на каверзные вопросы о назначении и возможностях вашего телевизора. порты.

Обзор ТВ-портов

Видео-ТВ-порты

Аудио-ТВ-порты

Другие ТВ-порты

Глоссарий портов

Вот несколько фраз, с которыми вы столкнетесь, узнавая больше о различных типах портов:

• Тип сигнала: Это относится к способу передачи данных через соединение — либо в виде высококачественного цифрового сигнала, либо в виде аналогового сигнала более низкого качества.
• Максимальное разрешение: Применительно к видеопортам воспринимаемая резкость и четкость изображения. Большие числа, такие как 1080p, лучше, чем меньшие числа, такие как 480i, но 4K Ultra HD является лучшим.
• Связанные устройства: Это устройства, которые можно подключить к телевизору через соответствующий порт.

Почему у HDMI отдельный раздел? Потому что это один из самых полезных и наиболее распространенных портов на вашем телевизоре. Порты HDMI на вашем телевизоре можно использовать для видео, аудио, компьютеров и даже превратить ваш обычный телевизор в смарт-телевизор!

Другие названия: Медиа-вход высокой четкости
Тип сигнала: Цифровой
Максимальное разрешение: 4K Ultra HD устройства

См. соответствующий кабель

Что такое порты HDMI?

HDMI, или «Медиа-вход высокой четкости», — это универсальный порт для всех ваших современных устройств. Порты HDMI в вашем телевизоре используются как для видео, так и для аудио. Кроме того, большинство компьютеров имеют возможности HDMI, поэтому вы можете использовать кабель HDMI для подключения компьютера к телевизору. Вы даже можете подключить потоковое устройство, такое как Roku или Amazon Fire TV Stick , чтобы превратить свой старый телевизор в смарт-телевизор.

Если вы хотите подключить один кабель и все готово, вам понравится простота настройки телевизора с HDMI.

Всегда ли порты HDMI являются лучшим вариантом подключения?

Поскольку HDMI передает данные в цифровом виде — без сжатия или искажения информации, — он обеспечивает высочайшее качество изображения и звука.

Однако некоторые люди предпочитают привычный звук аналогового аудио. Вы можете поиграть с тем, как вы подключаете свою звуковую систему, чтобы узнать, что вам больше нравится.

Что такое HDMI ARC?

Телевизионный порт с надписью «HDMI ARC» или «HDMI Audio Return Channel» настроен как для отправки, так и для приема аудиоданных. Этот порт отлично сочетается с звуковая система , потому что вы можете подключить все остальные устройства к A/V-ресиверу и использовать один кабель для подключения вашего ресивера к телевизору. Это довольно гладко!

Порты Video TV

Компонентный

Другие названия: Компонентное видео, компонентное аналоговое видео (CAV) и Y/Pb/Pr Видеорегистраторы, медиаплееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое компонентные видеопорты?

Компонентные видеопорты — это красный, синий и зеленый AV-порты вашего телевизора, и до того, как HDMI стал популярным, они обеспечивали высочайшее качество видео.

Если у вас старый телевизор, не совместимый с HDMI, вы можете использовать эти видеопорты для подключения цифрового видеорегистратора или медиаплеера. И даже если на вашем телевизоре есть HDMI, компонентные входы могут быть удобны для подключения некоторых игровых консолей предыдущего поколения, таких как системы PlayStation 3, PlayStation 2, Xbox 360 и Wii.

S-video

Другие названия: Отдельное видео и Y/C
Тип сигнала: Аналоговый
Максимальное разрешение: 480i
Связанные устройства: Компьютеры, медиаплееры предыдущего поколения игровые приставки

См. соответствующий кабель

Что такое порты S-video?

Порты S-video (черные кружки с множеством точек) использовались в основном в конце 1990-х и начале 2000-х годов для видеоввода на телевизорах. Они не так распространены, как компонентные видеопорты, но вы можете увидеть их на своем телевизоре или компьютере. Если у вас есть старая Nintendo 64, она может подключиться к этому порту.

Хотя порт S-video будет отображать более яркое изображение, чем композитное видео, оно все же не так хорошо, как компонентное видео или HDMI. Пропустите этот порт, если у вас нет лучших вариантов.

Композитный

Другие названия: Композитный видеосигнал, композитный видеосигнал основной полосы частот (CVBS) или видео SD
Тип сигнала: Аналоговый
Максимальное разрешение: 480i
плееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое композитные видеопорты?

Композитное видео (круглый желтый порт) используется для видео стандартного разрешения. Хотя многие устройства по-прежнему поставляются с композитным видеосоединением, вы должны отказаться от этого порта для компонентного видео более высокого качества или HDMI высочайшего качества.

Порты Audio TV

Оптический цифровой

Другие названия: Цифровой аудио (оптический), оптический аудио, оптический цифровой, цифровой аудиовыход (оптический) и TOSLINK (Toshiba Link)
Тип сигнала: Цифровой
Связанные устройства: Саундбары и аудио/видеоресиверы

См. соответствующий кабель

Что такое цифровые аудиопорты (оптические)?

Этот порт, обычно закрытый небольшой заглушкой, посылает цифровое аудио на вашу звуковую систему. Поскольку он использует цифровой формат, он обычно более четкий, чем RCA Stereo, в котором используется аналоговый сигнал.

Должен ли я использовать цифровой аудио (оптический) порт?

HDMI лучше, но если ваша звуковая система не имеет разъема HDMI, этот порт — отличный выбор. Однако оптические кабели становятся менее эффективными на расстоянии десяти метров, и они более тонкие, чем коаксиальные кабели, используемые в других аудиопортах. Будьте осторожны, чтобы не согнуть оптический кабель под острым углом, иначе вы можете навсегда его повредить.

Коаксиальный цифровой

Другие названия: Цифровой звук (коаксиальный) и коаксиальный цифровой звук
Тип сигнала: Цифровой
Сопутствующие устройства: Саундбары и аудио/видеоресиверы

3 Цифровой кабель 9000 аудио (коаксиальные) порты?

Как и оптические цифровые порты, коаксиальный цифровой порт подключается к вашей звуковой системе для передачи цифрового звука. Коаксиальный кабель более прочный, чем оптический порт, но HDMI по-прежнему будет наиболее качественным вариантом.

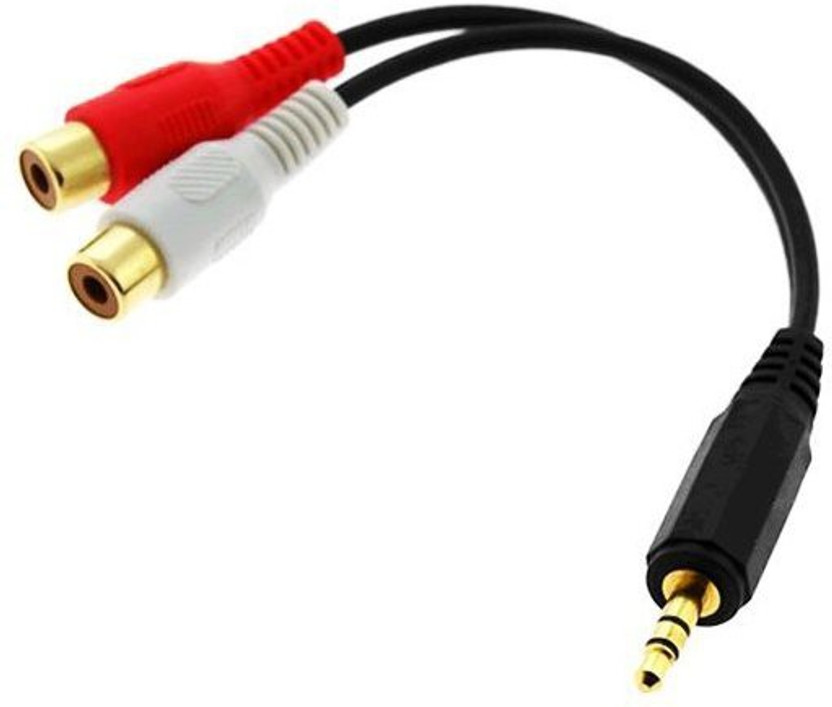

Стерео RCA

Другие названия: Стерео аудио RCA, аудио RCA и аналоговое аудио
Тип сигнала: Аналоговый и A/V-ресиверы

См. соответствующий кабель

Что такое стереоаудио порты RCS?

Эти двойные красные и белые порты являются либо входами, либо выходами для передачи аналогового звука. Иногда вы увидите, что они сами по себе помечены как «выходы» для вывода звука. Если они предназначены для ввода звука, вы обычно найдете их рядом с портами компонентного или композитного видео.

Должен ли я использовать стерео аудио порты RCA?

Используйте стереозвук RCA, если у вас нет более продвинутого цифрового соединения (HDMI, оптического или коаксиального) или если вам просто нравится аналоговый звук. Разъемы для этого порта часто сочетаются с композитным и компонентным видео, поэтому они удобны, если вы используете эти видеоразъемы.

Компьютерные порты

Другие названия: Цифровой визуальный интерфейс, DVI-A, одноканальный DVI-D, двухканальный DVI-D, одноканальный DVI-I и двухканальный DVI-I
Тип сигнала: Цифровой/аналоговый
Максимальное разрешение: 1080p
Связанные устройства: Компьютеры

См. соответствующий кабель

Что такое порты DVI?

Порты DVI в первую очередь предназначены для подключения компьютера к телевизору. Они не так высокого качества, как HDMI, но большинство современных DVI лучше, чем VGA. Какой кабель DVI можно использовать с портом, зависит от количества и расположения штыревых отверстий в порту.

Почему существует так много разных типов DVI?

DVI сильно изменился с развитием технологий. Старый DVI-A — аналоговый порт не лучше VGA. Но DVI-D является цифровым, а DVI-I совместим как с цифровыми, так и с более старыми аналоговыми устройствами.

DVI-D и DVI-I дополнительно подразделяются на одноканальные и двухканальные. Двухканальные соединения имеют вдвое большую мощность, что приводит к увеличению скорости и качества сигнала.

Какой разъем DVI лучше?

И DVI-D, и DVI-I работают нормально. Просто убедитесь, что отверстия для штифтов в вашем порту поддерживают выбранный вами тип кабеля.

Могут ли кабели DVI также передавать звук?

Кабели DVI-I-to-HDMI или DVI-D-to-HDMI могут передавать звук, но это зависит от того, поддерживает ли видеокарта внутри вашего компьютера эту передачу. Подключите разъем DVI к компьютеру, а кабель HDMI к телевизору, чтобы проверить, совместим ли порт вашей видеокарты со звуком. Если нет, вам понадобится отдельное аудиосоединение.

Другие названия: Графический массив видео и ПК в
Тип сигнала: Аналоговый
Максимальное разрешение: 720p
Связанные устройства: Компьютеры

Что такое порты VGA

?

Если вы хотите подключить компьютер к телевизору и у вас нет возможностей HDMI или DVI, вы можете использовать VGA. Однако качество будет не таким хорошим, как с этими другими портами, а VGA не поддерживает звук, поэтому вам потребуется отдельное аудиосоединение.

Случайные порты

Антенна в

Другие названия: RN, кабель и коаксиальное кабельное соединение
Тип сигнала: Аналог
Максимальное разрешение: 1080p
Deavices Deavices . (OTA) ТВ-антенна

См. OTA-антенна

Что такое входной порт антенны?

Этот порт обеспечивает как видео-, так и аудиовход от беспроводной (OTA) антенны. Вы, вероятно, знакомы с этим портом с первых дней существования телевидения, когда он был распространенным типом телевизионного входа, используемым для широкого спектра устройств. Он больше не используется, так как HDMI работает намного лучше, но это несомненный плюс и возможность входа для телевизора, если вам нужны бесплатные каналы OTA.

Узнать больше об OTA TV

Другие названия: Универсальная последовательная шина
Тип сигнала: Цифровой/аналоговый
Связанные устройства: Флэш-накопитель USB, ТВ-антенна и потоковое устройство

Для чего нужны порты USB на телевизоре?

USB-порты на телевизоре выполняют множество функций, в том числе в качестве входа для USB-накопителей и для питания телевизионной антенны или потоковое устройство . Вы даже можете использовать его для зарядки своего смартфона, если хотите.

Ethernet

Другие названия: LAN
Тип сигнала: Цифровой/аналоговый
Связанные устройства: Интернет-модем

См. соответствующий кабель

Что такое порты Ethernet 9017?

Соединения Ethernet помогают обеспечить более высокую скорость Интернета, чем Wi-Fi. Если у вас есть смарт-телевизор, вы, вероятно, видели этот порт, который выглядит как обычный порт телефонной линии.

Должен ли я использовать порт Ethernet вместо Wi-Fi?

Если передачи, которые вы транслируете, тратят много времени на буферизацию, возможно, пришло время переключиться на использование порта Ethernet. Это менее удобно, так как вам нужно проложить кабель от интернет-модема к телевизору, но может заметно повысить скорость потоковой передачи.

Ex-Link

Связанные устройства: Сервисные обновления для телевизоров Samsung и настенные крепления

Что такое порты Ex-Link?

Ex-Link — это немного странный порт, который можно найти на некоторых телевизорах Samsung. Его основная функция — помочь техническим специалистам Samsung обновить ваш телевизор, но вам не следует пытаться сделать это самостоятельно. Кроме того, около десяти лет назад у Samsung был моторизованное крепление для телевизора , которым можно было управлять, подключив его к порту Ex-Link, но крепления, кажется, больше нет.

Но моторизованное крепление для телевизора звучит очень круто, и я хочу такое!

Вы правы, звучит очень круто. Это не Samsung, но вы можете подобрать моторизованное крепление для телевизора VIVO на Amazon. Не беспокойтесь — для его использования вам не нужен Ex-Link или какой-либо другой специальный порт.

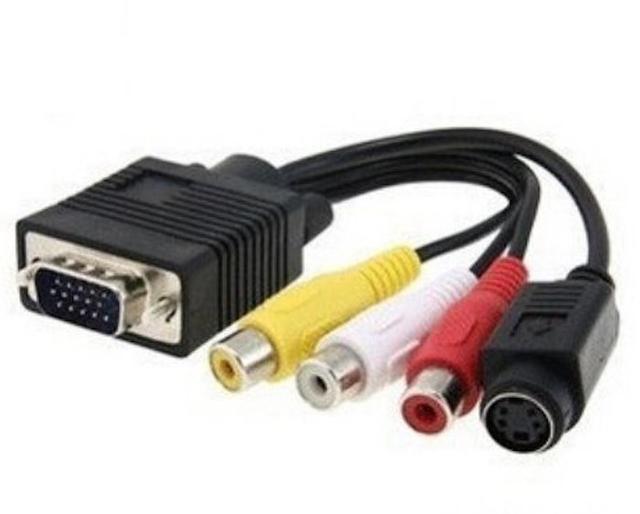

Как подключить порты, которые не совпадают

Подключение устройств становится немного сложнее, если на вашем телевизоре нет нужных портов. Новые телевизоры могут не иметь старых портов, а старые телевизоры могут не иметь новых портов, таких как HDMI.

К счастью, есть решения для подключения всех ваших устройств. Имейте в виду, однако, что конвертированные аудио и видео не будут иметь самого высокого качества. Если вам пора обновить телевизор, ознакомьтесь с нашим «Руководством по покупке телевизора» .

Ввод и вывод

Обратите внимание на ввод и вывод. Преобразователи будут работать только с соответствующей схемой ввода/вывода, поэтому перед покупкой преобразователя узнайте, в каком направлении идут данные.

В большинстве случаев медиаплееры, цифровые видеорегистраторы, игровые приставки и компьютеры выводят звук и видео на вход телевизора. Это означает, что вы подключите кабель к выходному порту устройства и подключите его к входному порту телевизора или преобразователя. Однако телевизоры выводят звук на входы звуковых панелей.

Преобразователи со старого выхода на новый вход

Следующие устройства подходят для подключения большинства старых устройств к новому телевизору.

Компонентный преобразователь в HDMI

Volantech Компонентный YPbPr Преобразователь RGB в HDMI 4K

Посмотреть на Amazon

S-Video/Composite to HDMI

CoolDigital RCA AV/S-Video to HDMI Converter

Посмотреть на Amazon

Преобразователи для нового выхода в старый вход

Следующие устройства подходят для подключения большинства новых устройств к старому телевизору.

HDMI to Component

Portta HDMI to Component Video Converter

Посмотреть на Amazon

HDMI-S-Video/композитный

Конвертер Tendak HDMI в S-Video/Composite

Посмотреть на Amazon

Как подключить цифровой видеорегистратор к телевизору

Большинство современных цифровых видеорегистраторов имеют выходы HDMI, поэтому их довольно просто подключить к новому телевизору. Тем не менее, для установки цифрового видеорегистратора или кабельной приставки может потребоваться помощь опытного техника, если в вашем доме требуется новая проводка или спутниковая антенна. В приведенной ниже таблице указаны выходы цифровых видеорегистраторов телевизионных провайдеров и стоимость установки.

Проведите влево, чтобы увидеть все →

TV provider	DVR	Outputs	Installation costs	Details
Astound Broadband	TiVo T6	HDMI Component video Composite video Digital audio (optical)	Плата за установку: 79,95 долларов США Плата за активацию: 9,99 долларов США	Посмотреть планы Astound
Buckeye Broadband	Варьируется	Варьируется	Activation fee: $50. 00	View Buckeye plans
Cox	Contour Record 6	HDMI Component video Composite video Digital audio (optical)	Installation fee: varies by пакет и регион	Посмотреть планы Cox
DIRECTV	Genie (HR-44)	HDMI Компонентное видео Композитное видео Digital audio (optical) Digital audio (coaxial)	Activation fee: $19.95	View DIRECTV plans
DISH	Hopper 3	HDMI Component video Composite video Цифровое аудио (оптическое)	Плата за установку: включена в цену	Посмотреть планы DISH
Оптимум	Варьируется	Варьируется	Installation fee: included with online order	View Optimum plans
Spectrum	Varies	Varies	Professional installation: $59. 99 Self installation: $24.99	View Spectrum plans
Xfinity	X1	HDMI Компонентное видео Композитное видео Цифровое аудио (оптическое)	Профессиональная установка: $89.99 Self installation: up to $39.99	View Xfinity plans
Xtream Powered by Mediacom	Varies	Varies	Installation fee: $109.99	View Xtream plans

If you’re interested to чтобы узнать больше о перечисленных выше провайдерах, введите свой почтовый индекс ниже, чтобы увидеть, какие из них доступны в вашем регионе:

Окончательный вариант

Самым важным портом на вашем новом телевизоре будет порт HDMI, который поддерживает высококачественное аудио и видео. . Без этого жизненно важного соединения вы не сможете подключить потоковое устройство к телевизору.

Хотя для решения этой проблемы можно использовать преобразователи, изображение и звук не будут такими четкими, как при использовании порта HDMI. Мы рекомендуем вам обновить свой телевизор до нового смарт-телевизора — они не такие дорогие, как вы думаете!

Методика

Наши специалисты потратили десятки часов на изучение различных разъемов для телевизора, чтобы вы могли пользоваться всеми возможностями своего нового смарт-телевизора, как только распаковали его. Для получения дополнительной информации о нашем процессе прочитайте нашу страницу «Как мы оцениваем».

Связанные статьи

• Как подключить телевизор к Wi-Fi
• Как подключить iPhone к телевизору
• Что означают индикаторы на вашем модеме/маршрутизаторе?

Об авторе
Рэйчел Оукс

Рэйчел Оукс написала сотни полезных статей за пять лет работы на CableTV.com. Вам нужны все сведения об интернет-провайдерах, скорости загрузки и доступном Интернете? Это ваш новый любимый писатель. Рэйчел получила степень бакалавра искусств по английскому языку в Университете Южной Юты.
