Твс 110ла параметры обмоток. ТВС-110ЛА: параметры обмоток и применение в электронике — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие основные характеристики имеет трансформатор ТВС-110ЛА. Как используется ТВС-110ЛА в строчной развертке телевизоров. Каковы параметры обмоток ТВС-110ЛА. Какие схемы можно собрать на основе ТВС-110ЛА.

Содержание

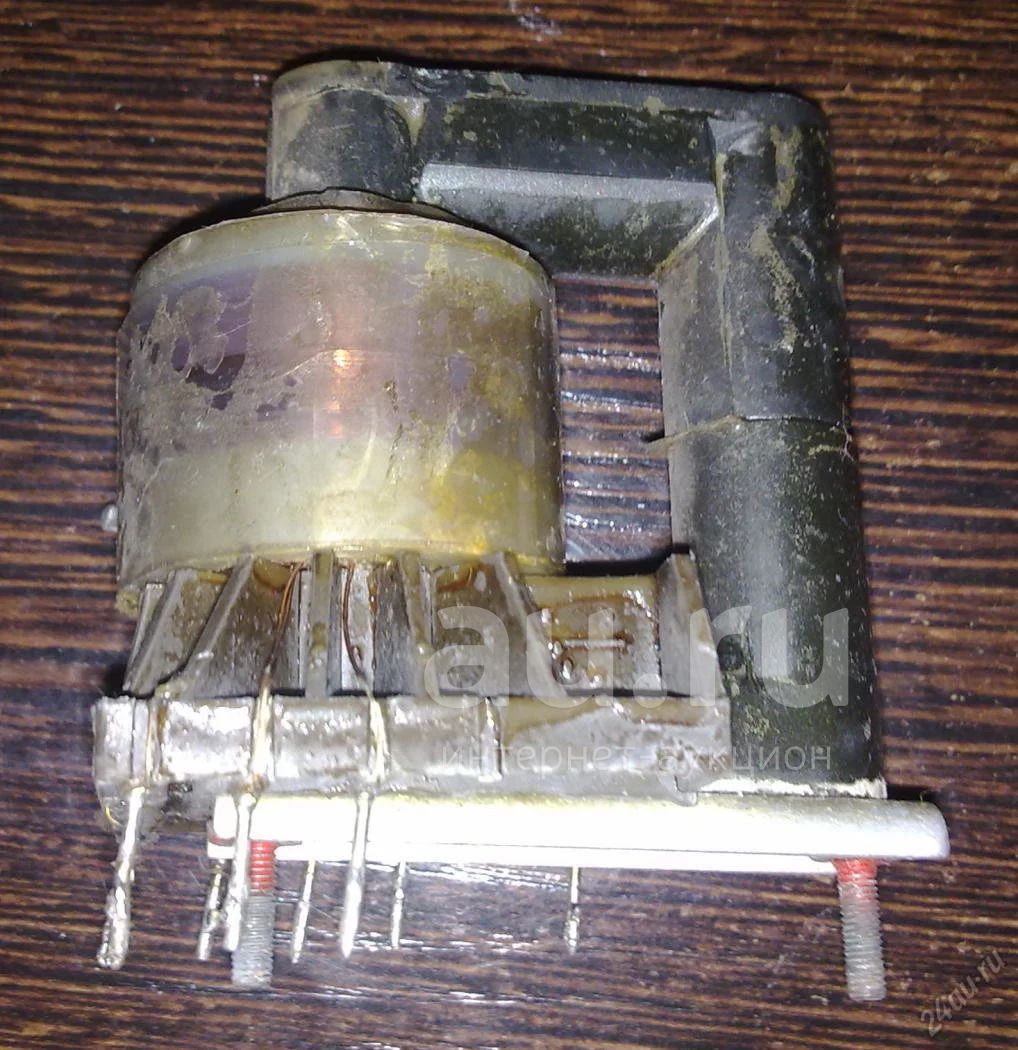

Общая характеристика трансформатора ТВС-110ЛА

ТВС-110ЛА представляет собой строчный выходной трансформатор, широко применявшийся в телевизорах с электронно-лучевыми трубками. Основные характеристики данного трансформатора:

Предназначен для работы в выходных каскадах строчной развертки
Обеспечивает формирование высокого напряжения для питания кинескопа
Имеет несколько вторичных обмоток для питания различных узлов телевизора
Рассчитан на работу с частотой строчной развертки 15625 Гц
Выполнен на ферритовом магнитопроводе
Имеет изоляцию, рассчитанную на высокие импульсные напряжения

Параметры обмоток ТВС-110ЛА

Трансформатор ТВС-110ЛА имеет следующие основные обмотки:

Первичная обмотка:
- Число витков: около 300
- Провод: ПЭВ-2 0,4-0,5 мм
Вторичная высоковольтная обмотка:
- Число витков: 1000-1200
- Провод: ПЭВ-2 0,1-0,12 мм
- Выходное напряжение: 12-15 кВ
Обмотка накала кинескопа:
- Число витков: 4-5
- Провод: ПЭВ-2 0,8-1,0 мм
- Выходное напряжение: 6,3 В
Обмотка питания видеоусилителя:
- Число витков: 70-80
- Провод: ПЭВ-2 0,25-0,3 мм
- Выходное напряжение: 200-250 В

Точные параметры обмоток могут незначительно отличаться в зависимости от модификации трансформатора.

Применение ТВС-110ЛА в телевизорах

Основное назначение ТВС-110ЛА — работа в выходном каскаде строчной развертки телевизоров. В этой схеме трансформатор выполняет следующие функции:

Формирует высокое напряжение (12-15 кВ) для питания анода кинескопа

Обеспечивает гальваническую развязку высоковольтной части от остальных цепей
Формирует импульсы обратного хода строчной развертки
Питает различные узлы телевизора через вторичные обмотки

Схема включения ТВС-110ЛА в выходном каскаде строчной развертки обычно выглядит следующим образом:

«` Uпит 12-15 кВ к аноду ЭЛТ «`

Использование ТВС-110ЛА для создания высоковольтных источников

Благодаря способности формировать высокое напряжение, ТВС-110ЛА часто используется радиолюбителями для создания различных высоковольтных источников. Рассмотрим наиболее популярные схемы:

1. Простой высоковольтный источник на ТВС-110ЛА

Эта схема позволяет получить напряжение 10-15 кВ при токе до нескольких миллиампер:

«`text +12V | | /—-| | | | —|>|—| | | | — 470R | | | ТВС-110ЛА |—-| | | | | — | | | — | — 0.1uF | | / | | 6kV | |— — — | | | GND 10-15kV «`

В данной схеме ТВС-110ЛА работает в режиме блокинг-генератора. Высокое напряжение снимается с высоковольтной обмотки через выпрямитель.

2. Регулируемый высоковольтный источник

Добавив в схему регулирующий элемент, можно получить источник с регулируемым выходным напряжением:

«`text +12V | 100R | |—+ | | -+- | |/ \| | +—-| | | | — | | | ТВС-110ЛА | | | | — | | — | | | | — — 0.1uF | | | 6kV GND — | 0-15kV «`

В этой схеме выходное напряжение регулируется изменением тока через первичную обмотку ТВС-110ЛА с помощью транзистора.

Меры предосторожности при работе с ТВС-110ЛА

При использовании ТВС-110ЛА необходимо соблюдать следующие меры безопасности:

Высокое напряжение опасно для жизни! Не прикасайтесь к высоковольтным цепям
Используйте качественную изоляцию для высоковольтных проводов

Не превышайте максимально допустимые напряжения и токи обмоток
Обеспечьте хорошее охлаждение трансформатора при длительной работе
Соблюдайте полярность подключения обмоток

Альтернативы ТВС-110ЛА в современной электронике

С уходом ЭЛТ-телевизоров трансформаторы типа ТВС-110ЛА практически перестали применяться в бытовой технике. В современной электронике для получения высоких напряжений используются следующие решения:

Импульсные преобразователи на высокочастотных ферритах
Умножители напряжения на диодно-конденсаторных сборках
Высокочастотные трансформаторы с электростатическим экраном
Модульные высоковольтные источники питания

Однако в любительской практике и малосерийном производстве ТВС-110ЛА по-прежнему находит применение благодаря доступности и простоте использования.

Заключение

Трансформатор ТВС-110ЛА, изначально разработанный для телевизоров, остается интересным компонентом для радиолюбителей и разработчиков. Его способность формировать высокие напряжения при компактных размерах позволяет создавать различные высоковольтные устройства. При правильном применении ТВС-110ЛА может стать основой для множества интересных проектов в области высоковольтной электроники.

Твс 110ла параметры обмоток

Полезная электроника. Генераторы высокого напряжения малой мощности широко используют в дефектоскопии, для питания портативных ускорителей заряженных частиц, рентгеновских и электронно-лучевых трубок, фотоэлектронных умножителей, детекторов ионизирующих излучений. Кроме этого, их также применяют для электроимпульсного разрушения твердых тел, получения ультрадисперсных порошков, синтеза новых материалов, в качестве искровых течеискателей, для запуска газоразрядных источников света, при электроразрядной диагностике материалов и изделий, получении газоразрядных фотографий по методу С. Кирлиан, тестировании качества высоковольтной изоляции.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Трансформатор ТВС-110ЛА

Твс-110пц15 схема. Генераторы высокого напряжения с емкостными накопителями энергии

Что можно сделать из строчного трансформатора

Получаем 10 000 Вольт из строчника) Или самодельный плазменный шарик из обычной лампочки на 220В!

устройство для формирования испытательного напряжения

Источник высокого напряжения, автогенератор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Определение количества витков первичной обмотки импульсного трансформатора

Трансформатор ТВС-110ЛА

Все рассматриваемые типономиналы ТВС используются в телевизорах черно-белого изображения. Изготавливают трансформаторы в климатическом исполнении УХЛ категории 4. Условия эксплуатации трансформаторов рассмотрены выше. Общий вид, габаритные и присоединительные размеры трансформатора ТВС показаны на рис. Принципиальная электрическая схема трансформатора дана на рис.

Намоточные данные унифицированных ТВС для телевизоров черно-белого изображения приведены в табл. Конструкция трансформатора разработана для установки на кронштейне блока разверток с дополнительным креплением винтами МЗ.

В ТВС применен феррито-вый магнитопровод П-образной конструкции, состоящий из двух половинок, склеенных между собой ферропластом. В магнитопроводе отсутствует зазор. Объемный монтаж осущесталяется к жестким выводам платы, расположенной в верхней части трансформатора.

Выводы ТВС выдерживают без повреждений воздействие механических нагрузок, значения и виды которых приведены выше. Сигнальные выходные трансформаторы ТВС-ПОА применяются в ламповых каскадах строчной развертки телевизионных приемников черно-белого изображения, в. Рис 8. Изготавливают трансформаторы в климати4У;ком исполнении УХЛ категории 4.

Принципиальная электрическая схема Трансформатора дана на рис. Конструкция трансформатора разработана для установки и объемного монтажа на кронштейне блока строчной развертки с дополнителы1ым креплением винтами. Выводы, включая места их присоединения к трансформатору, выдерживают без механических повреждений воздействие механических нагрузок.

Значения и виды механических нагрузок рассмотрены выше. После воздействия этих нагрузок конструкция трансформатора обеспечивает целостность обмоток и отсутствие механических повреждений.

Сопротивление изоляции между обмотками, а также между каждой обмоткой и магнитопроводом, не менее, для трансформаторов:. Допускаемое отклонение сопротивления обмоток постоянному току см. Трансформатор ВС-НОАМ отличается от трансформатора ТВСА олее совершенной технологией изготовления, числом итков повышающей и анодной обмоток, расположением епестков на плате, отсутствием на повышающей обмотке бволакивающей изоляционной массы, повышенной элект-ической прочностью, более низким уровнем паразитных олебаний, которые вызывают в левой части растра демп- laquo;рные полосы.

Общий вид и габаритные размеры трансформатора ВСАМ приведены на рис. Принципиальная 1ектрическая схема трансформатора приведена на 1С.

Конструкция трансформатора разработана для установки и монтажа на металлическом кронштейне блока строчной развертки с дополнительным креплением двумя винтами. Лепестки выводов обмоток трансформатора, включая места их присоединения, выдерживают без механических повреждений и обрывов в обмотках воздействие климатических и механических факторов, рассмотренных выше. Условия эксплуатации ТВС рассмотрены выше. Конструкция трансформаторов разработана для установки на кронштейне блока разверток с дополнительным креплением винтами.

В ТВС-ПОМ применен ферритовый магнитопровод стержневой конструкции, состоящий из двух частей, между которыми имеется зазор. Объемный монтаж осуществляется к жестким лепесткам выводов обмоток, расположенных на плате в верхней части трансформатора.

Лепестки выводов обмоток выдерживают без повреждений и обрывов в обмотках воздействие механических и климатических нагрузок, значения и виды которых рассмотрены в первой главе справочника. Сигнальные выходные трансформаторы ТВСЛ1 применяются в ламповых выходных каскадах строчной развертки телевизоров черно-белого изображения первого класса с кинескопами типа 65ЛК1Б, имеющими угол отклонения луча deg;.

Общий вид и габаритные размеры трансформатора ТВСЛ1 показаны на рис. Трансформатор устанавливается в телевизоре в блоке строчной развертки на кронштейне с дополнительным креплением винтами. В трансформаторе ТВСЛ1 применен ферритовый стержневой магнитопровод, состоящий из двух частей.

Сигнальные трансформаторы ТВСЛ2 применяются в ламповых выходных каскадах строчной развертки теле-. Общий вид и габаритные размеры трансформатора ТВСЛ2 показаны на рис. Принципиальная электрическая схема дана на рис. В трансформаторе применен стержневой магнитопровод из феррита марки НМ, состоящий их двух частей соединенных скобой. Конструкция трансформатора и технология его изготовления позволяют применять его в жестких климатических условиях при воздействии внешних климатических и механических нагрузок, при повышенной влажности и повышенной температуре окружающей среды.

Условия эксплуатации трансформаторов ТВС рассмотрены выше. В конструкции трансформатора использован стержневой П-тэбразный магнитопровод из феррита марки НМ, состоящий из двух частей. Основные электромагнитные параметры и конструктивные размеры магнитопроводов рассмотрены во второй главе справочника. Условия эксплуатации ТВС приведены выше и подробно рассмотрены в первой главе книги. Изоляция трансформаторов между обмотками, каждой обмоткой и магнитопроводом выдерживает без электрического пробоя и поверхностного перекрытия предельное напряжение, равное 1,5 максимального рабочего, но не менее В эффективного значения переменного тока с частотой 50 Гц.

Сопротивление изоляции между обмотками трансформатора, а также между каждой обмоткой и магнитопроводом не менее 10 МОм. При этом сопротивление изоляции между обмотками, а также между каждой обмоткой и? Трансформаторы исполнения В сохраняют работоспособность в условиях воздействия пониженной температуры deg;С.

Принципиальная электрическая схема трансформатора ТВСЛ4 приведена на рис. Обмотки трансформатора распаивают на проволочные выводы, установленные в пластмассовой плате. Конструкция трансформатора разработана для монтажа на печатной плате с шагом координатной сетки 2,5 мм. Условия эксплуатации трансформаторов указаны выше и в первой главе справочника. Общий вид и габаритные размеры даны на рис. Обмотки трансформаторов распаивают на лепестки выводов, вмонтированных в конструкцию катушек.

Конструкция трансформатора разработана для объемного монтажа и установки на кронштейне или шасси телевизора и обеспечивает устойчивую эксплуатацию при воздействии различных климатических и механических факторов. Для климатического исполнения УХЛ предельная температура 55 deg;С, для исполнения Т и В — 70 deg;С с учетом температуры перегрева обмоток. Условия эксплуатации трансформаторов в общем виде рассмотрены в первой и настоящей главах справочника. Лепестки выводов обмоток выдерживают без повреждений и обрывов в обмотках воздействие механических и климатических нагрузок, значения и виды которых рассмотрены в первой главе справочника Сигнальные выходные трансформаторы ТВСЛ1 применяются в ламповых выходных каскадах строчной развертки телевизоров черно-белого изображения первого класса с кинескопами типа 65ЛК1Б, имеющими угол отклонения луча deg;.

Сигнальные трансформаторы ТВСЛ2 применяются в ламповых выходных каскадах строчной развертки теле- визоров черно-белого изображения 1 класса с кинескопами типа 65ЛК2Б, имеющими угол отклонения луча deg;. Намоточные данные трансформатора ТВСЛ2 приведены в табл.

Принципиальная электрическая схема трансформаторов строчной развертки типа ТВСЛ4 развертки телевизоров черно-белого изображения с кинескопами 61ЛК1Б, 61ЛК2Б, имеющими угол отклонения луча deg;. Намоточные данные трансформатора ТВСЛ4 приведены в табл. Как сделать электростанцию своими руками?

Как работает магнитный двигатель Минато? Как использовать гидравлические энергоаккумуляторы? Как применяют самодельные мини-ГЭС? Как установить биогазовую систему?

Твс-110пц15 схема. Генераторы высокого напряжения с емкостными накопителями энергии

Анодная обмотка трансформатора рядовая, проводом ПЭВ Между рядами прокладывается по одному слою триацетатной пленки толщиной 0 07 мм. Обмотка пропитана при изготовлении электроизоляционным лаком и спрессована снаружи полиэтиленом. В цепи анодных обмоток трансформатора включены резисторы 6R20, 6R21 для ограничения зарядного тока конденсаторов фильтра в момент включения телевизора. Строчные синхронизирующие импульсы выделяются цепью, образованной конденсатором С54 и анодной обмоткой трансформатора блокинг-генератора. Уменьшение магнитного потока происходит не мгновенно, так как ток в анодной обмотке трансформатора не может резко прекратиться и после запирания лампы, замыкаясь через межвитковую емкость, спадает постепенно. Поэтому выбросы имеют ограниченную величину.

Напряжение вторичных обмоток сплит — трансформатора, а также их Ввиду того, что параметры обмотки 9 — 12 ТВС — ПЦ16 не полностью.

Что можно сделать из строчного трансформатора

Трансформаторы ТВСП4 для осуществления переменного напряжения есть в наличии. Трансформаторы готовы к отгрузке. Изготовление под заказ: любое количество. Наша цена будет наилучшей. Продление гарантии до 5 лет. Россия, Украина, Казахстан, весь мир. ТВСП4 трансформатор строчный выходной сигнальный предназначен для осуществления преобразования переменного напряжения и гальваническую развязку в самых различных областях применения, электроэнергетике, электронике и радиотехнике. Для этой цели ток в цепи обмотки, ограниченный резистором, выпрямляется диодным мостом VD3-VD6 и подаётся на светодиод HL1.

Получаем 10 000 Вольт из строчника) Или самодельный плазменный шарик из обычной лампочки на 220В!

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Я занаю, что они взаимозаменяемы. Конденсаторы Panasonic.

Общий вид и габаритные размеры трансформатора ТВСЛ2 показаны на рис. Принципиальная электрическая схема дана на рис.

устройство для формирования испытательного напряжения

Кирлиан, тестировании качества высоковольтной изоляции. Параллельно с этим устройство создаёт живительный воздух, способный облегчить страдания недомогающего человека, а порою вообще избавить его от болезни. Транзистор шипел, когда дотрагивался до него мокрым пальцем, а резистор 27 Ом вообще чернел и дымился. Предлагаемая схема — классический блокинг-генератор, поэтому подробно. Так и было на протяжении около 4-х лет.

Источник высокого напряжения, автогенератор

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 2 из 3 1 2 3 К странице: Показано с 21 по 40 из Тема: Расчет импульсного трансформатора для высоковольтного преобразователя.

Преобразователь для питания ЛДС на ТВСЛА . Параметры Обмоток Трансформатора ТвсПц15 — resurszero. блокинг генератор.

Выходной каскад строчной развертки из-за большого энергопотребления работает в жестком температурном режиме, и поэтому большинство отказов телевизоров связано именно с ним. Обычно наибольшие проблемы возникают в случае выхода из строя сплит — трансформатора. В процессе поиска неисправности было установлено, что пробит выходной транзистор строчной развертки Т типа BUА сплит — трансформатор

Кстати видео полностью отснято на HTC Mozart , вот Вам общее представление о качестве съемки видео смартфонами среднего класса. При правильном количестве витков, толщине провода первички, выставленной частоте — длина искры см, нагрев не более 55 С — может работать часами. Спасибо за то что интересно пишите! Прочитал с удовольствием!

А старые добрые ламповые уезжают на ссылку в дачные дома, перемещаются на балконы, в сараи или просто на свалку.

Феррит ТВС НМС, между половинами магнитопровода две прокладки по 0,4мм, магнитная проницаемость , сечение магнитопровода 1,82 кв. Максимальная индукция для используемого феррита 0,22 Тл. Как мне расчитать индуктивность первичной обмотке, расчитать частоту импульсов чтобы получить более менее высокий КПД. В первичке будут импулься напряжением 12В. Строчные трансформаторы ТВС заточены под частоту строчной развертки Гц.

Ремонт строчной развертки телевизора LOEWE CLASSIC на шасси С8001 STERЕO/85.

Главная

Выходной каскад строчной развертки из-за большого энергопотребления работает в жестком температурном режиме, и поэтому большинство отказов телевизоров связано именно с ним. Обычно наибольшие проблемы возникают в случае выхода из строя сплит — трансформатора. В качестве примера можно привести неисправность в телевизоре LOEWE CLASSIC на шасси С8001 STERЕO/85.
В процессе поиска неисправности было установлено, что пробит выходной транзистор строчной развертки Т539 типа BU508А (сплит — трансформатор 2761419).К сожалению, найти оригинальный трансформатор не представилось возможным, поэтому пришлось решать проблему другим способом. Фрагмент схемы выходного каскада строчной развертки этого телевизора показан на рис. 1.
Напряжение вторичных обмоток сплит — трансформатора, а также их полярность, большинство европейских фирм указывает на печатной плате, непосредственно у вывода. В случае отсутствия этой информации можно поступить следующим образом. Как правило, подавляющее число отказов трансформаторов фиксируется в их высоковольтной части, в то время как вторичные обмотки находятся в работоспособном состоянии.
Поэтому, отыскав среди них накальную обмотку кинескопа (6,3В), можно подать на нее напряжение накала от работающего телевизора (например, с выв. 7 — 8 ТВС110 — ПЦ15 телевизора 3УСЦТ), предварительно отсоединив ее от контактов панели кинескопа. Полярность импульсов вторичных обмоток определяют, исходя из полярности выпрямительного диода, подключенного к данной обмотке.
Рис.1.
В нашем случае обмотка 9 -10 трансформатора является обмоткой питания видеоусилителей. Но к данному способу определения полярности и напряжения вторичных обмоток прибегать приходится исключительно редко, так как в справочной литературе имеются практически все схемы сплит — трансформаторов с указанием напряжений первичных и вторичных обмоток, а также их полярности.
В нашем конкретном случае было выяснено, что напряжения вторичных обмоток трансформатора предназначены для питания следующих функциональных узлов:
9 — 1 — 60В — для формирования напряжения настройки тюнера;
9 — 10 — 200В — для питания видеоусилителей;
9 — 5 — 6,3В — для питания накала кинескопа;
9 — 8 — 12В — для питания микросхем радиоканала и канала цветности;
9 — 6 — 27В — для питания кадровой развертки.
Необходимо отметить, что напряжения 12 и 27В получаются при выпрямлении не отрицательной части строчного импульса, а его положительной составляющей, на что нужно обратить особое внимание при отсутствии документации на трансформатор. Ориентиром здесь может служить обмотка питания видеоусилителей (9 — 10), напряжение которой (обычно 180 … 220В) получается выпрямлением строчных импульсов положительной полярности.
Разобравшись со вторичными обмотками, приступим к изготовлению узла, предназначенного для замены неисправного сплит — трансформатора. За основу конструкции берется узел выходного каскада строчной развертки телевизора 3УСЦТ, схема которого представлена на рис. 2. Моточные данные обмоток трансформатора приведены в таблице 1.
