Защита от статического электричества в нефтяной промышленности: методы и стандарты безопасности

Какие методы используются для защиты от статического электричества в нефтяной промышленности. Почему заземление и соединение являются ключевыми мерами безопасности. Каковы основные стандарты и нормы по защите от статического электричества.

Опасность статического электричества в нефтяной отрасли

Статическое электричество представляет серьезную угрозу безопасности в нефтяной и нефтехимической промышленности. Накопление статических зарядов может привести к возникновению искр, способных вызвать воспламенение или взрыв горючих паров и газов. Особенно высок риск при операциях с легковоспламеняющимися жидкостями — их перекачке, наливе, сливе.

Основные источники образования статического электричества в нефтяной отрасли:

• Трение жидкостей о стенки трубопроводов и резервуаров при их движении
• Распыление жидкостей через форсунки или отверстия
• Перемешивание разнородных жидкостей
• Фильтрация нефтепродуктов
• Движение ремней и приводов оборудования
• Трение одежды персонала

Ключевые методы защиты от статического электричества

Для предотвращения накопления опасных зарядов и их безопасного отвода в нефтяной промышленности применяется комплекс мер:

1. Заземление оборудования

Заземление является основным и наиболее эффективным способом защиты. Все металлические части оборудования, трубопроводы, резервуары должны быть надежно заземлены. Это обеспечивает быстрый отвод зарядов в землю.

2. Электрическое соединение (бондинг) частей оборудования

Все металлические части установок соединяются между собой проводниками для выравнивания потенциалов и предотвращения искрения. Особое внимание уделяется подвижным частям, фланцевым соединениям.

3. Применение антистатических материалов

Используются материалы с повышенной электропроводностью — антистатические покрытия, добавки, рукава, тара. Это предотвращает накопление зарядов на поверхностях.

4. Ионизация воздуха

В помещениях с высоким риском накопления статики применяются ионизаторы воздуха, нейтрализующие заряды.

5. Увлажнение

Поддержание повышенной влажности воздуха снижает возможность накопления зарядов. Применяется увлажнение помещений, материалов.

Особенности заземления как основной меры защиты

Заземление играет ключевую роль в обеспечении безопасности от статического электричества. Основные требования к заземлению в нефтяной отрасли:

• Сопротивление заземляющего устройства не должно превышать 100 Ом
• Все части оборудования должны иметь надежный контакт с заземлителем
• Необходимо регулярно проверять целостность цепи заземления
• Заземление выполняется до начала работ с оборудованием
• Применяются специальные заземляющие устройства для автоцистерн, железнодорожных цистерн

Заземление обеспечивает быстрый и безопасный отвод зарядов в землю, предотвращая их накопление до опасных значений.

Нормативные требования по защите от статического электричества

Основные нормативные документы, регламентирующие защиту от статического электричества в нефтяной промышленности:

• ГОСТ 12.1.018 «Пожаровзрывобезопасность статического электричества. Общие требования»
• ГОСТ 12.4.124 «Средства защиты от статического электричества»
• РД 39-22-113-78 «Временные правила защиты от проявлений статического электричества на производственных установках и сооружениях нефтяной и газовой промышленности»

Эти документы устанавливают допустимые уровни напряженности электростатических полей, требования к средствам защиты, методы контроля.

Средства индивидуальной защиты персонала

Для защиты работников от воздействия статического электричества применяются:

• Антистатическая спецодежда и обувь
• Электропроводящие перчатки
• Антистатические браслеты и кольца для заземления
• Антистатические коврики на рабочих местах

Эти средства обеспечивают стекание зарядов с тела человека, предотвращая накопление опасных потенциалов.

Организационные меры безопасности

Помимо технических средств защиты важную роль играют организационные меры:

• Обучение персонала правилам электростатической безопасности
• Проведение инструктажей перед работами с высоким риском
• Контроль применения средств защиты
• Измерение уровней статического электричества
• Ограничение скорости движения жидкостей по трубопроводам
• Соблюдение технологических режимов, исключающих образование опасных зарядов

Защита резервуаров и емкостей

Особое внимание уделяется защите резервуаров для хранения нефти и нефтепродуктов:

• Заземление корпуса резервуара
• Применение плавающих крыш для уменьшения парового пространства
• Заземление трубопроводов и арматуры резервуаров
• Ограничение скорости наполнения/опорожнения
• Применение специальных антистатических покрытий

Эти меры позволяют предотвратить накопление опасных зарядов в резервуарах с горючими жидкостями.

Особенности защиты при наливе автоцистерн

При наливе нефтепродуктов в автоцистерны применяются следующие меры безопасности:

• Заземление автоцистерны перед началом налива
• Соединение корпуса цистерны с наливной эстакадой
• Ограничение скорости налива в начале и конце операции
• Применение наливных рукавов из электропроводящих материалов
• Использование датчиков уровня для предотвращения переливов

Эти меры позволяют безопасно осуществлять налив легковоспламеняющихся жидкостей в автоцистерны.

Заземление и соединение для предотвращения статического электричества в нефтяной промышленности

Соединение и заземление являются наиболее эффективными средствами предотвращения накопления статических зарядов, которые могут вызвать искрение достаточной силы для воспламенения атмосферы в опасном месте.

Рис. 1. Вид с воздуха на нефтеперерабатывающий завод в Бангкоке, Таиланд.



За прошедшие годы было разработано множество мер предосторожности для предотвращения пожаров и взрывов в результате статических разрядов. Эти меры предосторожности включают механические, химические и процедурные методы. Важными механическими этапами являются соединение и заземление.

Хотя это и не совсем безопасные методы, соединение и заземление являются ценными способами предотвращения статических зарядов от воспламенения атмосферы в опасном месте. Соединение — это плотное электрическое соединение между всеми металлическими объектами, такими как трубы и резервуары, в то время как заземление соединяет эти объекты с землей.

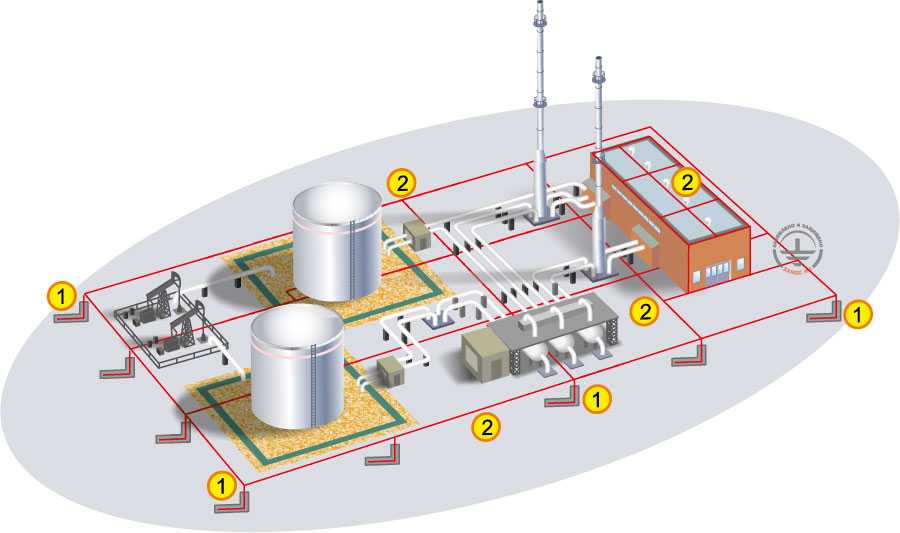

Рисунок 2. Соединение и заземление. Изображение любезно предоставлено OSHA.



Надлежащее соединение и заземление гарантируют, что все находится под одним и тем же нулевым потенциалом, и обеспечивает безопасный разряд электростатического электричества на землю, предотвращая статические искры. Также допустимо заземлять каждый объект отдельно, если коррозия, вибрация или техническое обслуживание могут нарушить соединения.



Стандартные методы соединения и заземления

Ниже приведены некоторые стандартные методы подключения и заземления оборудования, работающего с легковоспламеняющимися жидкостями, газами и парами.

Резервуаров и емкостей

Заземлите корпус резервуаров, содержащих легковоспламеняющиеся продукты, и резервуаров, не содержащих легковоспламеняющиеся продукты, но расположенных в опасной зоне. Заземление оболочки истощает внешний заряд, но не устраняет возможность искры внутри резервуара.

Найдите заземленный плавающий металлический элемент на внутренней поверхности резервуара, который соприкасается с легковоспламеняющейся жидкостью, если в резервуаре или сосуде есть паровое пространство. Используйте плавающую крышу, чтобы предотвратить искрение на поверхности внутри резервуара и минимизировать объем паровой фазы. Прикрепите крышу и любое плавающее внутреннее покрытие к корпусу резервуара.



Рис. 3. Плавающие крыши, подобные той, что мы видели в этой системе, разработанной ZINO, являются вариантом защиты от статического электричества, обеспечивая искрение на поверхности. Изображение любезно предоставлено ZINO.



• Металлические резервуары или сосуды, опирающиеся на землю и заземленные для защиты от молний, ​​не нуждаются в отдельной статической защите.
• Поместите заземленную металлическую пластину на дно, соприкасаясь с жидкостью или металлической поверхностью на покрытии, когда металлический резервуар имеет непроводящий вкладыш. Вкладыш резервуара — это материал, который используется для создания прочной толстой пленки и помогает предотвратить химическое загрязнение, коррозию и утечку. Эти подкладки представляют собой специализированные ткани, изготовленные из различных сверхпрочных материалов.
• Соедините подающую трубу и резервуар.
• Оберните резервуары и сосуды заземленной металлической оболочкой или фольгой, если они изготовлены из непроводящего материала.
• Для жидкости с низкой проводимостью может быть недостаточно соединения и заземления. Безопасная практика требует времени релаксации около одной минуты и снижения скорости потока.



Автоцистерны

• Заземлите автоцистерны перед погрузкой или разгрузкой и держите их подключенными на протяжении всей операции. По-прежнему существует вероятность внутреннего искрового разряда в заземленном резервуаре.



Рисунок 4. Пример оборудования для заземления автоцистерны. Эта установка — e Earth-Rite II RTR. Изображение любезно предоставлено Ньюсоном Гейлом.



• Выполните заземление, прежде чем поднимать крышки купола, и отсоедините их после закрытия при загрузке через открытые купола.
• Скрепите кузов грузовика и бак.
• Прикрепите насадку шланга к резервуару, прежде чем открывать его.
• Подведите шланг к дну бака или заполните его снизу — загрузка снизу — во избежание разбрызгивания. При загрузке снизу уменьшите скорость загрузки, чтобы уменьшить генерацию статического электричества и дать статическим зарядам время достичь заземленных сторон резервуара и рассеяться.
• Перед тем, как позволить погрузочным насосам работать, используйте системы проверки заземления, чтобы проверить заземление грузовика.



Вагоны

• Рекомендации аналогичны рекомендациям для автоцистерн.
• Хотя железнодорожные пути соединяют вагон с землей, непроводящие износные накладки и подшипники скрепляются с землей погрузочной эстакады. Кроме того, прикрепите рельсы к загрузочным трубам, чтобы предотвратить возникновение дуги блуждающего тока.
• Прикрепите насадку шланга к резервуару, прежде чем открывать его.



Танкеры



Металлический трубопровод

• Он не требует дополнительного заземления, если он электрически непрерывен и находится в контакте с должным образом заземленной системой.
• Не допускайте намеренной или случайной изоляции компонентов системы трубопроводов прокладками, например, фланцевых соединений с прокладками, футеровкой, краской, масляной пленкой и т. Д. Скрепите все изолированные участки.
• Предупреждение: обратите внимание на систему катодной защиты, так как прокладки могут служить для изоляции защищаемой зоны. Перед установкой соединительных кабелей между элементами, содержащими изолирующие прокладки, проконсультируйтесь со специалистами по катодной защите.



Непроводящие трубопроводы

• Оберните заземляющий провод вокруг трубы.



Форсунки

• Заземлите форсунки и другое оборудование, удаляя газы или жидкости из форсунок или выполняя такие процессы, как пескоструйная обработка и торкретирование.



Заправка самолетов

• ТРК подает топливо, соединяя находящуюся под давлением гидрантную яму аэропорта с топливным баком самолета через фильтр. Скрепите диспенсер и самолет. Подсоедините перед снятием крышек наливных горловин и отключите после завершения заправки и установки крышек наливных горловин. Не прикрепляйте диспенсер или самолет к приямку гидранта.

Рисунок 5. Несчастный случай из-за неправильного соединения. Изображение предоставлено Федеральным авиационным управлением.



Персонал

• Помимо объектов, заземляйте операторов во время определенных действий. Заземляющие устройства для операторов должны предотвращать накопление опасного заряда без повышения риска поражения электрическим током. Заземление персонала должно ограничивать ток на землю до уровня менее 3 мА — метод «мягкого заземления» — во избежание поражения электрическим током и блуждающих токов.
• Используйте специальные покрытия для пола и заземления, которые можно носить на запястьях или поверх обуви.



Рис. 6. Система заземления персонала VESX45 / PGS с заземляющими ремнями. Изображение любезно предоставлено Ньюсоном Гейлом.



Носите антистатическую обувь. Антистатическая обувь рассеивает электростатические заряды и защищает от поражения электрическим током.



Электрод заземления

• Очень важно соединить все предметы, склонные к накоплению статических зарядов, и подключить все это к земле через заземляющий электрод. «Статический» заземляющий электрод менее надежен, чем сильноточная сеть заземления, поскольку разрядный ток составляет менее 1 мА. В этом случае нет необходимости создавать дополнительную систему заземления для защиты от статического электричества, а для заземления можно использовать заземляющие электроды системы, оборудования или молниезащиты.
• Консервативным критерием для установки значения сопротивления заземления является обеспечение того, чтобы оно было достаточно маленьким, чтобы поддерживать максимальную запасенную энергию объекта ниже MIE горючей смеси. Обычно приемлемо сопротивление земли ниже 1 МОм.



Системы заземления для ограничения коррозии

• Многие технологические объекты имеют системы заземления для ограничения воздействия коррозии, вызванной электрическими зарядами. Дополнительным преимуществом этих систем заземления является их помощь в рассеивании зарядов, которые могут быть источником возгорания. Они предотвращают коррозию и эффективны для статического заземления.



Другие методы уменьшения накопления заряда

Другие стандартные меры по ограничению накопления заряда в жидкостях:

• Антистатические добавки: повышают проводимость жидкости.
• Увлажнение: увеличивает проводимость жидкости.
• Расслабление заряда: дает время рассеять заряд.



Вышеупомянутые методы требуют подключения к земле для передачи заряда. Другие методы включают:

• Ограничьте скорость потока в трубах и соплах.
• Удалите воспламеняющуюся атмосферу путем продувки — введением негорючего «продувочного газа» в замкнутую систему, например азотом, или устранением парового пространства с помощью плавающей крыши. Этот метод смягчает потенциально взрывоопасные условия.



Стандарты безопасности

Жизненно важно использовать руководство по безопасному обращению с продуктами в опасной атмосфере. Руководствуйтесь многими рекомендуемыми практиками в этой области или советами экспертов.

Своды правил, выпущенные различными организациями и компаниями, описывают меры предосторожности для предотвращения опасности электростатического разряда. Поскольку исходная основа может измениться из-за изменений свойств продукта и оборудования, организации и компании периодически пересматривают коды.

Некоторые стандарты:

• Рекомендуемая практика API 2003, «Защита от возгораний, возникающих из-за статического электричества, молнии и блуждающих токов».
• NFPA 77, «Рекомендуемая практика по статическому электричеству».
• NFPA 407, «Стандарт обслуживания авиационного топлива».



Обзор заземления и подключения для предотвращения угроз статического электричества в нефтяной промышленности

Опыт в области статического электричества, накопленный в нефтяной и химической промышленности, положил начало практике обращения с опасными участками таким образом, чтобы избежать пожаров и взрывов.

Соединение и заземление — лучшие и простые способы быстрого рассеивания накопленных статических зарядов и уменьшения опасностей, связанных с накоплением зарядов на объектах установки. Также важно заземление персонала с помощью башмаков для рассеивания заряда, полов и специализированных заземляющих устройств.

Требуемое сопротивление заземления менее 1 МОм. Электросистема, оборудование и заземляющие электроды от молнии квалифицируются как статические заземляющие электроды из-за их низкого сопротивления — менее 5 Ом.

Другие методы контроля накопления электрического заряда включают увеличение проводимости жидкости, релаксацию, снижение скорости потока, продувку и инертизацию.

Чрезвычайно важно следовать рекомендуемым методам, изложенным в своде правил, чтобы избежать небезопасных условий, которые могут привести к пожарам и взрывам.

Нормы охраны труда по защите от статического электричества

Нормы охраны труда по защите от статического электричества

1. Главная
2. Статьи
3. Нормы охраны труда по защите от статического электричества

Порочкин Д. Б. соучредитель и генеральный директор Центра охраны труда «НСС Консалт», общественный уполномоченный по вопросам охраны труда при уполномоченном по защите прав предпринимателей в Москве Т.В. Минеевой

Ключевые слова: статическое электричество, ГОСТ 121045 «Электростатические поля», коллективные средства защиты, индивидуальные средства защиты

В статье изложены основные подходы к охране труда работников при организации защиты от статического электричества.

Статическое электричество — свободные электрические заряды, появляющиеся на различных поверхностях. Оно может образовываться и накапливаться при контакте различных поверхностей. Со статическим электричеством можно встретиться и в быту, но в данной статье мы говорим о статическом электричестве на производстве, где заряд может быть настолько высоким, что может привести к серьезным взрывам и пожарам.

Основными причинами возникновения статического электричества являются:

• Контакт между поверхностями разных материалов;

• Ультрафиолетовое и радиационное излучение;

• Резкий перепад температур.

Статическое электричество особо часто встречается в таких сферах деятельности, как:

• Химическая промышленность;

• Газо- и нефтехимическая, нефтеперерабатывающая промышленность;

• Целлюлозно-бумажная промышленность;

• Текстильная промышленность и мн. др.

Статическое электричество имеет негативное влияние на здоровье человека и является вредным фактором на производстве и причиной профессиональных заболеваний, но, помимо этого, оно еще вредит технологическим процессам, оборудованию и качеству выпускаемой продукции.

Допустимые уровни напряженности электростатических полей регламентируются ГОСТ 12.1.045 «Электростатические поля», рассчитываются по формулам и зависят от времени воздействия на персонал.

В соответствии с ГОСТ 12.4.124 «Средства защиты от статического электричества» средства защиты делятся на коллективные и индивидуальные и направлены на уменьшение интенсивности образования электрических зарядов или устранение уже образовавшихся зарядов.

Средства коллективной защиты от статического электричества подразделяются на несколько видов.

• Заземляющие устройства

Заземление является основным и наиболее надежным способом защиты от статического электричества. Величина сопротивления заземляющего устройства должна быть не выше 100 Ом. Заземление необходимо использовать на всем технологическом оборудовании независимо от применения других способов защиты. Особое внимание необходимо уделять вращающимся элементам оборудования, которые не имеют постоянного контакта с землей.

Для Цитирования:

Порочкин Д. Б., Нормы охраны труда по защите от статического электричества. Электроцех. 2022;2.

Полная версия статьи доступна подписчикам журнала

Для Цитирования:

Порочкин Д. Б., Нормы охраны труда по защите от статического электричества. Электроцех. 2022;2.

ФИО

Ваш e-mail

Ваш телефон

Нажимая кнопку «Получить доступ» вы даёте своё согласие обработку своих персональных данных

Ваше имя

Ваша фамилия

Ваш e-mail

Ваш телефон

Придумайте пароль

Пароль еще раз

Запомнить меня

Информируйте меня обо всех новостях и спецпредложениях по почте

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

Логин

Пароль

Ваше имя:

Ваш e-mail:

Ваш телефон:

Сообщение:

На сайте используется защита от спама reCAPTCHA и применяются Условия использования и Конфиденциальность Google

Использовать это устройство?

Одновременно использовать один аккаунт разрешено только с одного устройства.

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

×

Мы перевели вас на Русскую версию сайта

You have been redirected to the Russian version

Мы используем куки

Молниезащита, защита от статического электричества в нефтегазовых установках

Статья

Воздействие ударов молнии и накопление статического электричества в нефтегазовой промышленности существует уже много лет и продолжает оставаться основным источником потерь нефтепромыслового оборудования во всем мире. Соединенные Штаты. Учитывая постоянную угрозу ненастной погоды и умеренное количество ударов молнии, связанных со штормами, защита оборудования, подверженного повреждениям от молнии, находится на переднем крае в снижении рисков. Здесь, в Ганновере, мы предлагаем технические решения, направленные на сокращение простоев и потерь оборудования, связанных с ударами молнии.

Обычная угроза, связанная с оборудованием, исходит от надземных резервуаров, содержащих нефтепромысловые жидкости. Смеси углеводородов становятся летучими, когда отношение воздуха к топливу достигает диапазона воспламенения и появляется источник воспламенения. Ниже перечислены общие проблемы и возможные способы решения вышеупомянутых проблем.

Удары молнии — прямые/косвенные

Не все удары молнии требуют прямого контакта для повреждения незащищенного нефтепромыслового оборудования. Ближайший удар молнии может вызвать цепную реакцию, вызывающую возгорание/взрыв резервуаров, жидкостей и оборудования на всей площадке. Хотя оба варианта эффективны, на буровых площадках и при обслуживании скважин обычно устанавливаются два типа молниезащиты — метод «цепной связи» и процесс «рассеивания статического электричества».

Предпочтительным методом рассеивания является использование небольших проволочных щеток, выполненных в форме сфер. Статическое электричество имеет тенденцию течь более эффективно с острых краев по сравнению с плоскими широкими поверхностями. Статическое электричество, взвешенное в окружающей атмосфере, рассеивается обратно в наземную систему и создает менее привлекательную область для удара молнии.

Контактная молниезащита использует систему опорных решеток, позволяющую молнии поражать громоотвод, установленный на высокой конструкции опоры, и направляет удар молнии и связывает электрический ток с заземленной системой.

Соединение/заземление

Для оборудования, особенно для наземных резервуаров для хранения жидкости, требуется метод соединения/заземления, который обеспечивает передачу статического электричества на землю через заземленную систему. Проводящие материалы, из которых состоит конструкция нефтепромыслового оборудования, например, люки для кражи или металлические клапаны, должны быть соединены с заземленной системой, чтобы максимизировать непрерывную электрическую связь с землей. Надлежащим образом соединенное и заземленное оборудование контролирует возникновение электрической дуги, тем самым уменьшая попадание источника воспламенения в пространство с потенциально летучими парами, связанное с резервуарами, содержащими нефтепромысловые жидкости.

Наземный источник Соединение/заземление бака, вид сверху





Люк для вора (склеивание/заземление) Металлический фитинг из стекловолокна (склеивание и заземление)





Статические проблемы

Станции перемещения и выгрузки жидкости. Движение жидкостей внутри резервуаров может создавать статический заряд, который обычно рассеивается внутри токопроводящих стенок стального резервуара. Однако резервуары из стекловолокна обычно содержат статический заряд, допускающий возможный процесс дугового разряда, который обеспечивает источник воспламенения в потенциально летучих атмосферах. Внутренние приложения для рассеивания статического электричества, подключенные к внешнему заземленному источнику, обеспечивают средства для контроля образования дуги внутри резервуара.

Заземление-заземление выгрузки грузового прицепа Рассеиватели статического электричества





Статическая сливная внутренняя или баковая Статическая дренажная система второго резервуара





Нефтяники могут нести статические заряды в среде с высоким уровнем статического электричества. Как правило, первый проводящий объект, к которому прикасаются, передает заряд. Например, прикосновение к люку в резервуаре с летучими жидкостями может привести к возникновению источника воспламенения. Соединение токопроводящих материалов с надежной системой заземления является передовой практикой для контроля образования электрической дуги.

Линии разгрузки грузовиков также могут содержать статические заряды и должны быть подключены к надежному заземленному источнику, чтобы обеспечить рассеяние электрических зарядов в землю.

За дополнительной информацией обращайтесь к консультанту Hanover Risk Solutions.

---

LC 2017-378

Этот материал предоставляется только в информационных целях и не обеспечивает какого-либо покрытия или гарантии предотвращения убытков. Примеры в этом материале представлены как гипотетические и только для иллюстрации. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») специально отказываются от любых гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или соответствующими любому закону или постановлению. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от ответственности) каких-либо обязательств или ответственности перед вами. Решение о принятии или реализации любых рекомендаций или советов, содержащихся в этом материале, должно быть принято вами.





Связанные ресурсы

Тенденции в области краж грузов и советы по предотвращению потерь

Инфографика

Заземление коммерческих и промышленных энергосистем

Статья

Выбор перевозчика оборудования

Артикул

Воздействие ударов молнии и накопление статического электричества в нефтяной и газовой промышленности существует уже много лет и продолжает оставаться основным источником потерь нефтепромыслового оборудования в Соединенных Штатах. Учитывая постоянную угрозу ненастной погоды и умеренное количество ударов молнии, связанных со штормами, защита оборудования, подверженного повреждениям от молнии, находится на переднем крае в снижении рисков. Здесь, в Ганновере, мы предлагаем технические решения, направленные на сокращение простоев и потерь оборудования, связанных с ударами молнии.

Обычная угроза, связанная с оборудованием, исходит от надземных резервуаров, содержащих нефтепромысловые жидкости. Смеси углеводородов становятся летучими, когда отношение воздуха к топливу достигает диапазона воспламенения и появляется источник воспламенения. Ниже перечислены общие проблемы и возможные способы решения вышеупомянутых проблем.

Удары молнии — прямые/косвенные

Не все удары молнии требуют прямого контакта для повреждения незащищенного нефтепромыслового оборудования. Ближайший удар молнии может вызвать цепную реакцию, вызывающую возгорание/взрыв резервуаров, жидкостей и оборудования на всей площадке. Хотя оба варианта эффективны, на буровых площадках и при обслуживании скважин обычно устанавливаются два типа молниезащиты — метод «цепной связи» и процесс «рассеивания статического электричества».

Предпочтительным методом рассеивания является использование небольших проволочных щеток, выполненных в форме сфер. Статическое электричество имеет тенденцию течь более эффективно с острых краев по сравнению с плоскими широкими поверхностями. Статическое электричество, взвешенное в окружающей атмосфере, рассеивается обратно в наземную систему и создает менее привлекательную область для удара молнии.

Контактная молниезащита использует систему опорных решеток, позволяющую молнии поражать громоотвод, установленный на высокой конструкции опоры, и направляет удар молнии и связывает электрический ток с заземленной системой.

Соединение/заземление

Для оборудования, особенно для наземных резервуаров для хранения жидкости, требуется метод соединения/заземления, который обеспечивает передачу статического электричества на землю через заземленную систему. Проводящие материалы, из которых состоит конструкция нефтепромыслового оборудования, например, люки для кражи или металлические клапаны, должны быть соединены с заземленной системой, чтобы максимизировать непрерывную электрическую связь с землей. Надлежащим образом соединенное и заземленное оборудование контролирует возникновение электрической дуги, тем самым уменьшая попадание источника воспламенения в пространство с потенциально летучими парами, связанное с резервуарами, содержащими нефтепромысловые жидкости.

Наземный источник Соединение/заземление бака, вид сверху





Люк для вора (склеивание/заземление) Металлический фитинг из стекловолокна (склеивание и заземление)





Статические проблемы

Станции перемещения и выгрузки жидкости. Движение жидкостей внутри резервуаров может создавать статический заряд, который обычно рассеивается внутри токопроводящих стенок стального резервуара. Однако резервуары из стекловолокна обычно содержат статический заряд, допускающий возможный процесс дугового разряда, который обеспечивает источник воспламенения в потенциально летучих атмосферах. Внутренние приложения для рассеивания статического электричества, подключенные к внешнему заземленному источнику, обеспечивают средства для контроля образования дуги внутри резервуара.

Заземление-заземление выгрузки грузового прицепа Рассеиватели статического электричества





Статическая сливная внутренняя или баковая Статическая дренажная система второго резервуара





Нефтяники могут нести статические заряды в среде с высоким уровнем статического электричества. Как правило, первый проводящий объект, к которому прикасаются, передает заряд. Например, прикосновение к люку в резервуаре с летучими жидкостями может привести к возникновению источника воспламенения. Соединение токопроводящих материалов с надежной системой заземления является передовой практикой для контроля образования электрической дуги.

Линии разгрузки грузовиков также могут содержать статические заряды и должны быть подключены к надежному заземленному источнику, чтобы обеспечить рассеяние электрических зарядов в землю.

За дополнительной информацией обращайтесь к консультанту Hanover Risk Solutions.

---

LC 2017-378

Этот материал предоставляется только в информационных целях и не обеспечивает какого-либо покрытия или гарантии предотвращения убытков. Примеры в этом материале представлены как гипотетические и только для иллюстрации. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») специально отказываются от любых гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или соответствующими любому закону или постановлению. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от ответственности) каких-либо обязательств или ответственности перед вами. Решение о принятии или реализации любых рекомендаций или советов, содержащихся в этом материале, должно быть принято вами.





Связанные ресурсы

Тенденции в области краж грузов и советы по предотвращению потерь

Инфографика

Заземление коммерческих и промышленных энергосистем

Статья

Выбор перевозчика оборудования

Артикул

Воздействие ударов молнии и накопление статического электричества в нефтяной и газовой промышленности существует уже много лет и продолжает оставаться основным источником потерь нефтепромыслового оборудования в Соединенных Штатах. Учитывая постоянную угрозу ненастной погоды и умеренное количество ударов молнии, связанных со штормами, защита оборудования, подверженного повреждениям от молнии, находится на переднем крае в снижении рисков. Здесь, в Ганновере, мы предлагаем технические решения, направленные на сокращение простоев и потерь оборудования, связанных с ударами молнии.

Обычная угроза, связанная с оборудованием, исходит от надземных резервуаров, содержащих нефтепромысловые жидкости. Смеси углеводородов становятся летучими, когда отношение воздуха к топливу достигает диапазона воспламенения и появляется источник воспламенения. Ниже перечислены общие проблемы и возможные способы решения вышеупомянутых проблем.

Удары молнии — прямые/косвенные

Не все удары молнии требуют прямого контакта для повреждения незащищенного нефтепромыслового оборудования. Ближайший удар молнии может вызвать цепную реакцию, вызывающую возгорание/взрыв резервуаров, жидкостей и оборудования на всей площадке. Хотя оба варианта эффективны, на буровых площадках и при обслуживании скважин обычно устанавливаются два типа молниезащиты — метод «цепной связи» и процесс «рассеивания статического электричества».

Предпочтительным методом рассеивания является использование небольших проволочных щеток, выполненных в форме сфер. Статическое электричество имеет тенденцию течь более эффективно с острых краев по сравнению с плоскими широкими поверхностями. Статическое электричество, взвешенное в окружающей атмосфере, рассеивается обратно в наземную систему и создает менее привлекательную область для удара молнии.

Контактная молниезащита использует систему опорных решеток, позволяющую молнии поражать громоотвод, установленный на высокой конструкции опоры, и направляет удар молнии и связывает электрический ток с заземленной системой.

Соединение/заземление

Для оборудования, особенно для наземных резервуаров для хранения жидкости, требуется метод соединения/заземления, который обеспечивает передачу статического электричества на землю через заземленную систему. Проводящие материалы, из которых состоит конструкция нефтепромыслового оборудования, например, люки для кражи или металлические клапаны, должны быть соединены с заземленной системой, чтобы максимизировать непрерывную электрическую связь с землей. Надлежащим образом соединенное и заземленное оборудование контролирует возникновение электрической дуги, тем самым уменьшая попадание источника воспламенения в пространство с потенциально летучими парами, связанное с резервуарами, содержащими нефтепромысловые жидкости.

Наземный источник Соединение/заземление бака, вид сверху





Люк для вора (склеивание/заземление) Металлический фитинг из стекловолокна (склеивание и заземление)





Статические проблемы

Станции перемещения и выгрузки жидкости. Движение жидкостей внутри резервуаров может создавать статический заряд, который обычно рассеивается внутри токопроводящих стенок стального резервуара. Однако резервуары из стекловолокна обычно содержат статический заряд, допускающий возможный процесс дугового разряда, который обеспечивает источник воспламенения в потенциально летучих атмосферах. Внутренние приложения для рассеивания статического электричества, подключенные к внешнему заземленному источнику, обеспечивают средства для контроля образования дуги внутри резервуара.

Заземление-заземление выгрузки грузового прицепа Рассеиватели статического электричества





Статическая сливная внутренняя или баковая Статическая дренажная система второго резервуара





Нефтяники могут нести статические заряды в среде с высоким уровнем статического электричества. Как правило, первый проводящий объект, к которому прикасаются, передает заряд. Например, прикосновение к люку в резервуаре с летучими жидкостями может привести к возникновению источника воспламенения. Соединение токопроводящих материалов с надежной системой заземления является передовой практикой для контроля образования электрической дуги.

Линии разгрузки грузовиков также могут содержать статические заряды и должны быть подключены к надежному заземленному источнику, чтобы обеспечить рассеяние электрических зарядов в землю.

За дополнительной информацией обращайтесь к консультанту Hanover Risk Solutions.

---

LC 2017-378

Этот материал предоставляется только в информационных целях и не обеспечивает какого-либо покрытия или гарантии предотвращения убытков. Примеры в этом материале представлены как гипотетические и только для иллюстрации. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») специально отказываются от любых гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или соответствующими любому закону или постановлению. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от ответственности) каких-либо обязательств или ответственности перед вами. Решение о принятии или реализации любых рекомендаций или советов, содержащихся в этом материале, должно быть принято вами.





Связанные ресурсы

Тенденции в области краж грузов и советы по предотвращению потерь

Инфографика

Заземление коммерческих и промышленных энергосистем

Статья

Выбор перевозчика оборудования

Артикул

Молниезащита, защита от статического электричества в нефтяных и газовых установках

Воздействие ударов молнии и накопление статического электричества в нефтяной и газовой промышленности существует уже много лет и продолжает оставаться основным источником потерь нефтепромыслового оборудования в Соединенных Штатах. Состояния. Учитывая постоянную угрозу ненастной погоды и умеренное количество ударов молнии, связанных со штормами, защита оборудования, подверженного повреждениям от молнии, находится на переднем крае в снижении рисков. Здесь, в Ганновере, мы предлагаем технические решения, направленные на сокращение простоев и потерь оборудования, связанных с ударами молнии.

Обычная угроза, связанная с оборудованием, исходит от надземных резервуаров, содержащих нефтепромысловые жидкости. Смеси углеводородов становятся летучими, когда отношение воздуха к топливу достигает диапазона воспламенения и появляется источник воспламенения. Ниже перечислены общие проблемы и возможные способы решения вышеупомянутых проблем.

Удары молнии — прямые/косвенные

Не все удары молнии требуют прямого контакта для повреждения незащищенного нефтепромыслового оборудования. Ближайший удар молнии может вызвать цепную реакцию, вызывающую возгорание/взрыв резервуаров, жидкостей и оборудования на всей площадке. Хотя оба варианта эффективны, на буровых площадках и при обслуживании скважин обычно устанавливаются два типа молниезащиты — метод «цепной связи» и процесс «рассеивания статического электричества».

Предпочтительным методом рассеивания является использование небольших проволочных щеток, выполненных в форме сфер. Статическое электричество имеет тенденцию течь более эффективно с острых краев по сравнению с плоскими широкими поверхностями. Статическое электричество, взвешенное в окружающей атмосфере, рассеивается обратно в наземную систему и создает менее привлекательную область для удара молнии.

Контактная молниезащита использует систему опорных решеток, позволяющую молнии поражать громоотвод, установленный на высокой конструкции опоры, и направляет удар молнии и связывает электрический ток с заземленной системой.

Соединение/заземление

Для оборудования, особенно для наземных резервуаров для хранения жидкости, требуется метод соединения/заземления, который обеспечивает передачу статического электричества на землю через заземленную систему. Проводящие материалы, из которых состоит конструкция нефтепромыслового оборудования, например, люки для кражи или металлические клапаны, должны быть соединены с заземленной системой, чтобы максимизировать непрерывную электрическую связь с землей. Надлежащим образом соединенное и заземленное оборудование контролирует возникновение электрической дуги, тем самым уменьшая попадание источника воспламенения в пространство с потенциально летучими парами, связанное с резервуарами, содержащими нефтепромысловые жидкости.

Наземный источник Соединение/заземление бака, вид сверху





Люк для вора (склеивание/заземление) Металлический фитинг из стекловолокна (склеивание и заземление)





Статические проблемы

Станции перемещения и выгрузки жидкости. Движение жидкостей внутри резервуаров может создавать статический заряд, который обычно рассеивается внутри токопроводящих стенок стального резервуара. Однако резервуары из стекловолокна обычно содержат статический заряд, допускающий возможный процесс дугового разряда, который обеспечивает источник воспламенения в потенциально летучих атмосферах. Внутренние приложения для рассеивания статического электричества, подключенные к внешнему заземленному источнику, обеспечивают средства для контроля образования дуги внутри резервуара.

Заземление-заземление выгрузки грузового прицепа Рассеиватели статического электричества





Статическая сливная внутренняя или баковая Статическая дренажная система второго резервуара





Нефтяники могут нести статические заряды в среде с высоким уровнем статического электричества. Как правило, первый проводящий объект, к которому прикасаются, передает заряд. Например, прикосновение к люку в резервуаре с летучими жидкостями может привести к возникновению источника воспламенения. Соединение токопроводящих материалов с надежной системой заземления является передовой практикой для контроля образования электрической дуги.

Линии разгрузки грузовиков также могут содержать статические заряды и должны быть подключены к надежному заземленному источнику, чтобы обеспечить рассеяние электрических зарядов в землю.

За дополнительной информацией обращайтесь к консультанту Hanover Risk Solutions.

---

LC 2017-378

Этот материал предоставляется только в информационных целях и не обеспечивает какого-либо покрытия или гарантии предотвращения убытков. Примеры в этом материале представлены как гипотетические и только для иллюстрации. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») специально отказываются от любых гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или соответствующими любому закону или постановлению. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от ответственности) каких-либо обязательств или ответственности перед вами. Решение о принятии или реализации любых рекомендаций или советов, содержащихся в этом материале, должно быть принято вами.





Опасности статического электричества, генерация и заземление в промышленности

Введение

Что такое статическое электричество?

Все объекты, как проводящие, так и непроводящие, имеют электрический заряд. Объекты, соединенные друг с другом хорошим проводником, имеют одинаковый электрический заряд, по крайней мере, в точке вблизи соединения. Объекты с одинаковым электрическим зарядом не могут производить электростатический разряд (ЭСР), т. е. искру.

Статическое электричество относится к наличию ненейтрального электрического заряда на объекте. Этот заряд может быть либо положительным, что означает, что в объекте больше протонов, чем электронов, либо отрицательным, что означает, что в объекте больше электронов, чем протонов. Статическое электричество может создаваться, когда два объекта из разных материалов вступают в фрикционный контакт, что приводит к обмену электронами, известному как трибоэлектрический эффект.

Если представится возможность, более отрицательно заряженный объект захочет послать свой избыток электронов более положительно заряженному объекту таким образом, чтобы уравнять заряды обоих объектов. Это аналогично тому, как жидкость в контейнере стремится стекать в контейнер, который находится под ним. Если обе емкости стоят на ровной поверхности, а между ними находится труба, то уровень жидкости в каждой емкости уравняется. То же самое происходит, когда два объекта электрически связаны друг с другом — оба объекта уравновешиваются одним и тем же электрическим зарядом.

Разница заряда между двумя объектами напрямую связана с величиной, называемой разностью электрических потенциалов или напряжением, измеряемой в вольтах (В). Чем больше разница в заряде, тем выше напряжение и тем больше энергии будет выделяться при электростатическом разряде. Разность потенциалов можно сравнить с высотой одного сосуда с водой над другим: чем выше падает вода, тем больше у нее кинетической энергии, когда она достигает второго сосуда.

Опасности статического электричества в промышленности

Обычно в промышленных процессах напряжение превышает 30 кВ (для сравнения, батареи во многих распространенных электронных устройствах имеют номинальное напряжение от 3 до 5 В). Если два объекта с разным потенциалом свести достаточно близко друг к другу, а их разность потенциалов достаточно велика, то произойдет самопроизвольный разряд электронов, называемый искрой. Эта искра уравнивает потенциал между объектами, как если бы они были соединены проводником.



Искры, вызванные статическим электричеством, являются основным источником пожаров и взрывов во многих отраслях промышленности. Искры выделяют энергию, которая может воспламенить легковоспламеняющиеся или взрывоопасные материалы. В то время как опасность возгорания может быть очевидной при использовании легковоспламеняющихся химикатов, предприятия с большим количеством пыли, такие как мукомольные заводы, также могут подвергаться риску взрывов из-за электростатических искр.

Искры могут вызвать не только воспламенение или взрыв, но и серьезные ожоги или остановку сердца.

Статическая опасность может быть сведена к минимуму путем принятия соответствующих мер безопасности для контроля накопления статических зарядов. Одним из важных способов контроля накопления электростатического заряда является правильное заземление и соединение оборудования и контейнеров.

В промышленности статический заряд может создаваться механизмами, в которых присутствует любое трение или контакт и разделение, а также в случаях, когда происходят быстрые изменения температуры. Люди могут создавать свои собственные заряды просто за счет трения, возникающего при ходьбе, поэтому, когда они приближаются к машине, они могут получить удар током или искра может воспламенить горючие материалы.

Некоторые конкретные источники статического электричества в промышленности будут более подробно обсуждаться в этом техническом документе. Большая часть статического электричества в промышленности возникает в результате операций, связанных с трением, таких как:

• Жидкость или порошок, протекающий по трубе, шлангу или отверстию
• Смешивание или смешение
• Напыление или покрытие
• Операции по наполнению
• Конвейерные ленты

Ниже видео, показывающее взрыв на косметической фабрике в Нью-Йорке, вызванный статическим электричеством. На видео рабочий протирает бак с химикатами, прежде чем статическое электричество воспламеняет горючую жидкость из бака. Через несколько секунд танк загорается, а части одежды рабочего загораются от взрыва.





Наверх

Источники статического разряда

Эксплуатация

  Системы трубопроводов, операции по наполнению и загрузке/разгрузке жидкостей

Статическое электричество генерируется при низкой проводимости жидкость (например, масло или топливо) течет в не- токопроводящая труба. Это особенно опасно при загрузке или разгрузке грузовиков с легковоспламеняющимися жидкостями. Отрицательные заряды накапливаются на стенках трубы, а положительные уносятся с жидкостью. Поскольку труба не проводит электричество, она не может рассеять электростатический заряд, поэтому он остается на стенке трубы. Если в трубе есть легковоспламеняющийся воздух, он может воспламениться при выбросе, обычно вблизи конца наливных труб в точке наполнения.

Заряды в трубе также создают электростатическое поле вокруг трубы. Это означает, что другие объекты за пределами трубы, такие как прокладки, фланцы, хомуты и ленты, могут иметь опасный электростатический потенциал, если они не соединены надлежащим образом и не заземлены. Без надлежащего заземления разряды или искры могут переходить с этих объектов на любой проводящий объект с другим потенциалом, например, на заземленные предметы, инструменты или людей.





Операции по нанесению покрытий и диспергированию

Лакокрасочная промышленность использует электростатические заряды для нанесения на поверхности таких веществ, как краска, прозрачное покрытие и порошковое покрытие. Это особенно часто встречается при покраске автомобилей, самолетов и бытовой техники. В этом процессе пистолет-распылитель добавляет заряд к краске или порошку по мере его выхода. Так как окрашиваемый пластик или металл заземлен, он притягивает заряженные частицы. Это создает ровное покрытие с меньшим количеством отходов.

Надлежащее заземление в этой процедуре имеет первостепенное значение, так как возникает высокий заряд, который может вызвать искрение и воспламенение. Воспламенение пистолета-распылителя, когда основание не заземлено должным образом, может привести к тому, что пистолет-распылитель выстрелит пламенем, поскольку сильно заряженное распыляемое вещество воспламеняется от искры.

Движение человека

Каждый раз, когда два материала соприкасаются и разделяются, происходит обмен электронами. Это включает в себя, когда человек идет или движется: его руки трутся о него во время ходьбы, а подошвы его обуви взаимодействуют с поверхностью пола, создавая электрический заряд, который накапливается на его теле. Это называется напряжением тела при ходьбе.

Как показано в предыдущем видео, в ту секунду, когда человек касается объекта, любая разность потенциалов между его телом и этим объектом разряжается.

Если объект является электрическим компонентом, искра может повредить схему и разрушить компонент. Искра, вызванная этим разрядом, также представляет опасность, если находится рядом с чем-либо легковоспламеняющимся.



Наверх

Методы контроля статического электричества

Обзор

Генерацию статического электричества нельзя остановить, но скорость его накопления и рассеивания можно контролировать с помощью правильного проектирования оборудования, труб и систем фильтрации, а также путем использования надлежащего соединения и заземляющее оборудование. Чтобы предотвратить накопление статического электричества в проводящем оборудовании, сопротивление пути к земле (земле) необходимо минимизировать.

Земля относится к точке нулевого электрического потенциала, названной так потому, что ее часто принимают за физическую землю или Землю. Электрический потенциал объекта можно понять только по отношению к другому электрическому потенциалу; по этой причине необходимо иметь общую контрольную точку (землю), от которой можно определять все напряжения в конкретной системе. В гравитационной аналогии вы не можете просто указать, что объект имеет высоту 5 м; вы также должны указать точку, с которой вы начали измерение (по совпадению, земля здесь также является подходящей точкой отсчета).

Если объект имеет ненулевое напряжение, он каким-то образом отделен от земли. Если он разделен проводником, то между объектом и землей могут протекать электроны, и между ними возникает сопротивление. Эти три величины — напряжение, ток (поток электронов) и сопротивление — связаны между собой формулой, называемой законом Ома:

В = напряжение в вольтах

I = ток в кулонах в секунду, т. е. ампер

R=сопротивление, в омах

Необходимо работать над рассеиванием статического электричества, обеспечивая путь для прохождения электронов. Сопротивление 1 МОм или менее обычно считается достаточным для этого пути. Когда металл составляет систему соединения/заземления, сопротивление обычно не превышает 10 Ом. Любое сопротивление более 10 Ом означает, что путь к земле не является непрерывным, и обычно указывает на грязь, усталость системы, изношенные или ослабленные соединения и возможность износа системы. Любая система заземления, которая считается приемлемой для молниезащиты или защиты силовых цепей, вполне подходит для решения по заземлению от статического электричества.

Некоторые методы, которые мы обсудим для статического контроля:

• Склеивание
• Заземление
• Влажность
• Добавки
• Одежда и материалы
• Скорость заполнения

Заземление и соединение

Соединение и заземление являются эффективными методами управления и уменьшения статического электричества и, таким образом, сведения к минимуму возможности возникновения электростатических искр или воспламенения. Разница между ними заключается в том, что соединение соединяет два объекта вместе, а заземление соединяет объект с землей.







Соединение соединяет две или более частей токопроводящего оборудования вместе с помощью проводов, кабелей или других разъемов для выравнивания их статического заряда. Искры не могут возникать между объектами с одинаковым электростатическим потенциалом. Контейнеры необходимо соединять, даже если они соприкасаются, поскольку краска или другие покрытия могут снизить проводимость. Простое прикосновение к другому объекту не гарантирует эффективного соединения для передачи статического заряда.

Заземление (или заземление) — лучший и самый безопасный способ разрядки накопленного статического заряда. Заземлить объект — это соединить его с землей через заземляющий стержень или электрод, воткнутый в землю. Заземление истощает статические заряды по мере их возникновения, удаляя избыточный заряд за счет переноса электронов между объектом и землей. В этом случае токопроводящие материалы или предметы соединяются с землей с помощью проводов, зажимов, кабелей и зажимов. Это похоже на связывание, за исключением того, что одним из объектов является сама земля.

Хорошее соединение очень важно для заземления и соединения. Любой заземляемый или связанный объект нуждается в проводящем пути, по которому могут двигаться заряженные электроны. Заземление предотвращает искрение между должным образом заземленными объектами и токопроводящим оборудованием.

В потенциально опасных или пожароопасных ситуациях все объекты, которые являются проводящими, но отделены от земли непроводящим оборудованием (таким как прокладки, шланги и трубопроводы, распылительные форсунки, термометры и зонды), должны быть соединены. Когда предмет изолирован от земли или связи, он может стать достаточно заряженным, чтобы вызвать статическое электричество.

Узлы заземления, кабели и зажимы

На проводимость таких предметов, как бочки и резервуары, могут влиять краски, покрытия или отложения продукта. Эти покрытия могут быть достаточно толстыми, чтобы предотвратить полное рассеивание электростатических зарядов. Решение состоит в том, чтобы использовать заземляющий узел с зажимами, которые могут пробить краску для хорошего соединения металла с металлом.

На фотографии слева показан один тип заземляющего узла Мюллера с зажимом для прокалывания краски на одном конце и медным зажимом на другом. Существует множество различных конфигураций узлов заземления/соединения, включая различные типы зажимов, зажимов и проводов, которые выбираются в зависимости от предметов и материалов, которые необходимо связать/заземлить.

Некоторые важные критерии, которые следует помнить при выборе узла соединения/заземления:

• Есть ли на заземляемом элементе краска или покрытие, которое необходимо проколоть для хорошего соединения?
• В какой среде это используется? Насколько прочной должна быть сборка?
• Какой тип зажима нужен? (плоские, с ямочками или с зубчиками?)
• Заземляемые объекты неподвижны или им нужно двигаться?
• Какой длины нужен провод?
• Важна ли способность к очистке?
• Должен ли он выдерживать тепло?
• Провод должен быть изолированным или неизолированным?
• Должен ли провод быть проводящим для передачи дополнительного тока?



Влажность

Статическое электричество имеет тенденцию накапливаться в сухой среде, поскольку любая влага в воздухе может помочь рассеять статический заряд на объекте. Повышение влажности в промышленных условиях не всегда осуществимо, но это вариант, который следует рассмотреть. Целесообразно поддерживать уровень влажности выше 60 % за счет использования различного рода промышленных увлажнителей.

Добавки

Антистатические добавки к жидкостям, таким как топливо, могут увеличить проводимость, что поможет уменьшить образование электростатического заряда.

Материалы, напольные покрытия и одежда

Токопроводящие полы, подошвы обуви и специальная одежда могут рассеивать статические заряды человека при ходьбе и движении.

Тип контейнера (металлический, пластиковый и т. д.) должен учитывать безопасность при хранении и обращении с легковоспламеняющимися материалами. Изолирующие и непроводящие материалы увеличивают риск накопления заряда.

На фото антистатический напольный коврик от Crown Mats.

Контролируемая скорость наполнения и время релаксации

Чем выше скорость жидкости, тем выше генерация статических зарядов. Следует избегать разбрызгивания, разбрызгивания и опрыскивания. Для некоторых операций может быть рекомендовано время релаксации в зависимости от дозируемого вещества. После завершения дозирования лучше подождать, прежде чем выполнять какие-либо дальнейшие действия с оборудованием, например открывать или закрывать крышки, чистить или брать пробы. Это время релаксации зависит от типа жидкости; однако одна минута считается приемлемой для многих жидкостей.



Наверх

Резюме

Статическое электричество представляет собой невидимую угрозу безопасности во многих производственных и промышленных средах. Для защиты рабочих, оборудования и чувствительной электроники (а в случае с покрытиями — для экономии средств на повторную обработку и распыление) первостепенное значение имеют надлежащее заземление и другие антистатические меры. Есть много вариантов на выбор в зависимости от ситуации. Что касается соединения и заземления, Mueller Electric предлагает широкий спектр вариантов для различных применений и лидирует в отрасли по специальным вариантам заземления для крупномасштабных операций.
