Как правильно выбрать удлинитель

Многие из нас сталкиваются в быту и на производстве с проблемой, когда не хватает стандартной длины шнура у какого-либо электроприбора, чтобы воткнуть его в розетку, будь то профессиональный перфоратор, глубинный вибратор на стройке или стиральная машина, дома. В таком случае вам понадобится электрический удлинитель. Какой именно нужно приобрести?

Есть несколько основных характеристик, на которые следует обращать внимание при покупке:

-степень защиты (IP)

-тип кабеля (провода) -максимальная нагрузка, которую может выдержать удлинитель (измеряется в ваттах) -длина шнура -наличие заземляющего контакта -количество розеток

Степень защиты

В рассматриваемом сегменте удлинителей есть две степени защиты IP20 и IP44

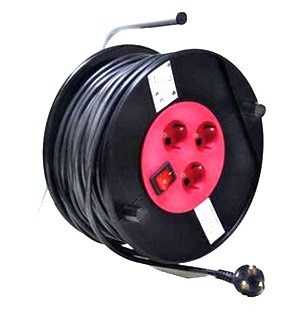

IP20 это открытые розетки и удлинители на них предназначены исключительно для работы внутри незапыленных помещений

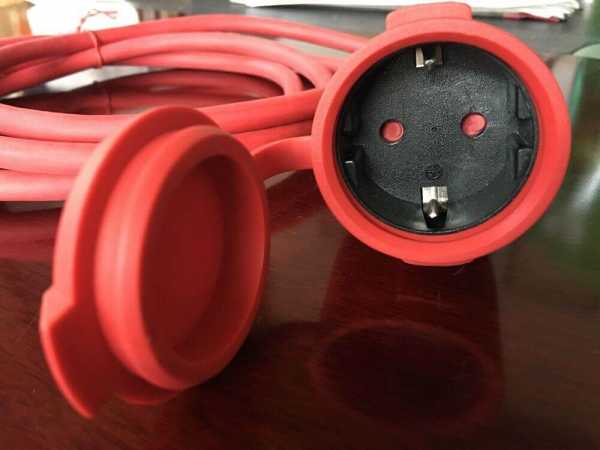

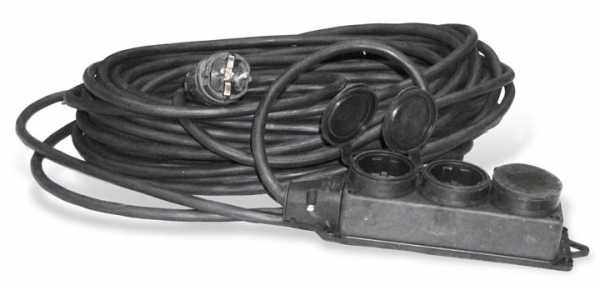

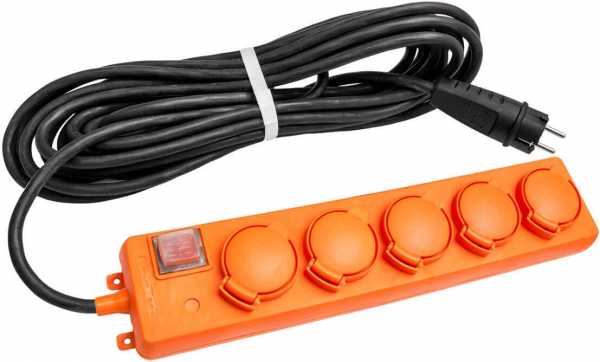

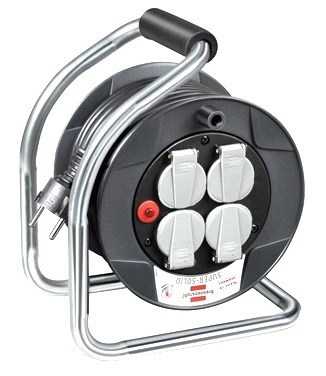

IP44 пылебрызгозащищенные удлинители, (имеются крышки на всех розетках), что позволяет работать в запыленных помещениях и на открытом пространстве под дождем.

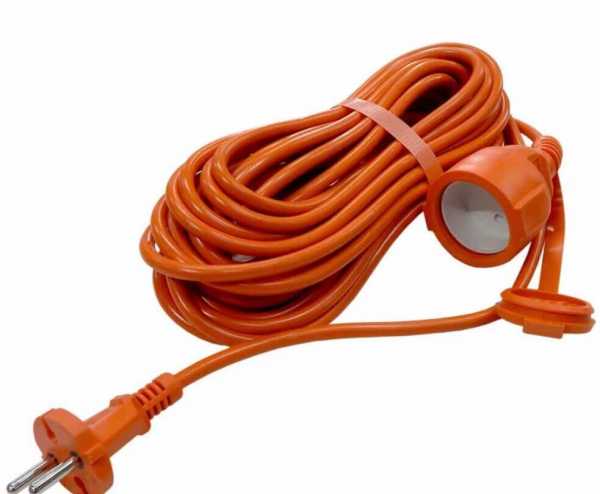

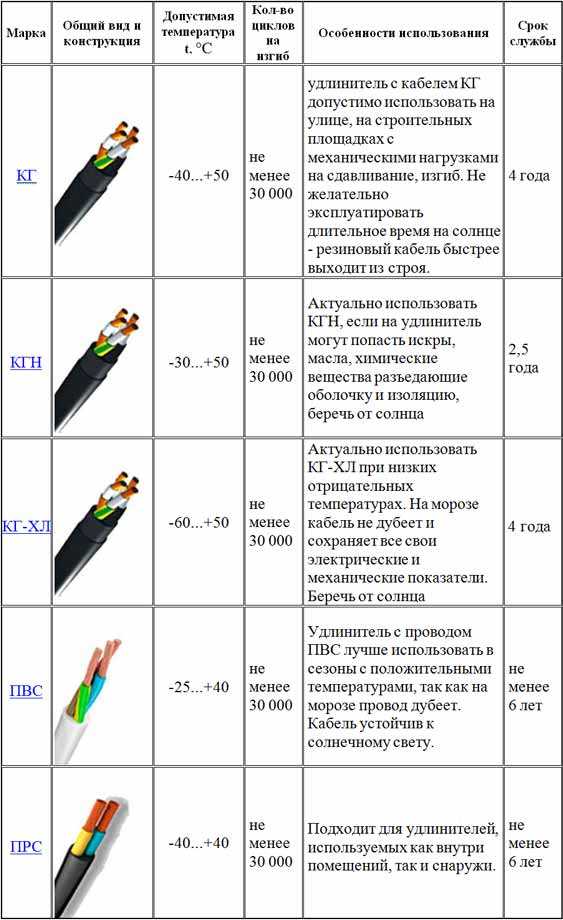

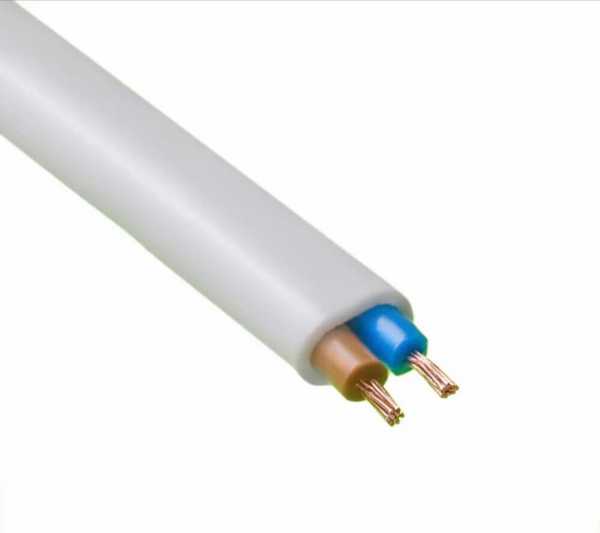

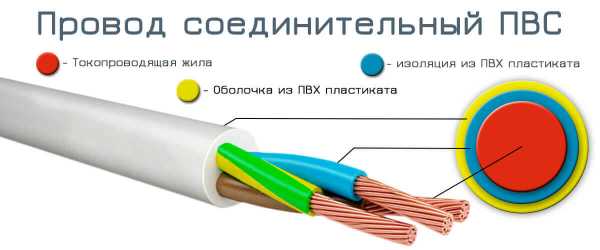

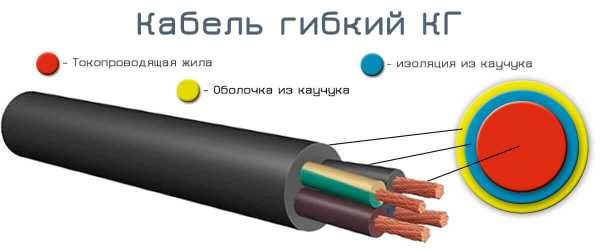

Тип кабеля: фактически на удлинителях 220В может применяться КГ (кабель гибкий, резиновая оболочка) и ПВС()

Для профессиональных работ необходимо приобретать удлинитель исключительно на КГ, т.к. он имеет рабочую температуру -40 +40 (вариант ХЛ до -60, вариант Т +50), стоек к истиранию, может перегибаться неограниченное кол-во раз.

В то же время провод ПВС будучи дешевле примерно на 30 % имеет рабочую температуру от +1 и при меньшей температуре «дубеет» и неизбежно трескается на месте перегиба, нестоек к истиранию (несколько раз «протащив» провод по бетонной плите можно его серьезно повредить), и часто разрушается в местах частых перегибов.

Таким образом для профессиональных работ настоятельно рекомендуем исключительно кабель КГ, ПВС можно рассматривать только если Вы планируете использование исключительно в отапливаемом помещении, и в довольно щадящем режиме..

Максимальная нагрузка. Этот показатель определяет, насколько мощный прибор можете подключить. Он зависит от сечения кабеля. Для удлинителей на 220В рассматриваются сечения 0,5-2,5мм2. Каждый удлинитель имеет показатель предельно допустимой нагрузки, как правило, указывается на корпусе прибора. Бывают маломощные удлинители (до 1000 Вт) сечение 0,5-0,75, средней мощности (до 2200 Вт) сечение 1,0, мощные ( 3500Вт, для подключения высокомощных агрегатов, например сварочное оборудование) сечение 1,5-2,5. Перед тем как подключить электроприбор к удлинителю внимательно посмотрите какой он мощности, обычно указывается на заводской этикетке сзади. Если потребляемая мощность такая же или ниже чем у удлинителя, то без проблем можно подключать. Если же мощность превышает показатель мощности удлинителя, то при подключении, проводка удлинителя может оплавиться, он выйдет из строя, что может повлечь возгорание и иные неприятности, вплоть до электротравмы, пожара или летального исхода. Для профессиональных работ не стоит даже рассматривать сечение ниже 1,5, т.к. большинство инструмента имеет мощность больше 2000Вт (большая болгарка 2200Вт, перфоратор 2500Вт, тепловая пушка от 2000Вт)

Сечение 2,5 необходимо использовать для удлинителей длиной более 50м, так как имеется эффект потери мощности при больших длинах и при использовании мощного сварочного оборудования. Длина шнура. Этот параметр индивидуален, может потребоваться как 1-2 метра, так и 50-100 метров. Единственное, если берете длинный (от 30м), то лучше на катушке для сматывания, работать удобнее.

Важный момент при работе через удлинитель: если удлинитель большой длины (свыше 20м.) на катушке или просто в бухте, и вы подключаете к нему прибор, который задействует весь запас его мощности, т.е. удлинитель на 3500Вт, и подключаемые приборы имеют суммарную мощность  также 3500Вт, в таком случае разматывайте кабель удлинителя полностью. Вследствие индукции он нагревается и может оплавиться. Если же нагрузка на удлинитель равна половине его мощности или менее, можно и не разматывать. Некоторые модели (как правило катушки) снабжаются предохранителем, если нагрузка превышает допустимую, срабатывает система отключения удлинителя.

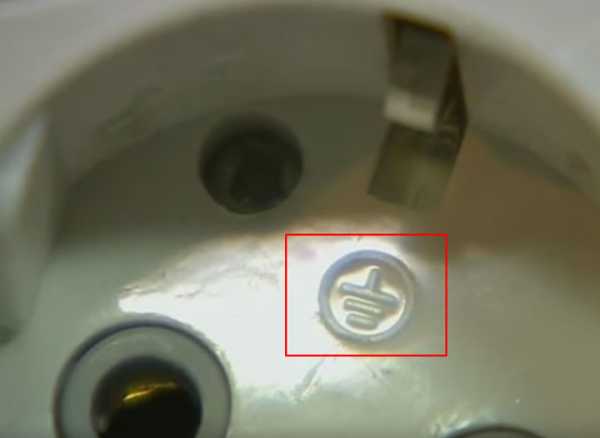

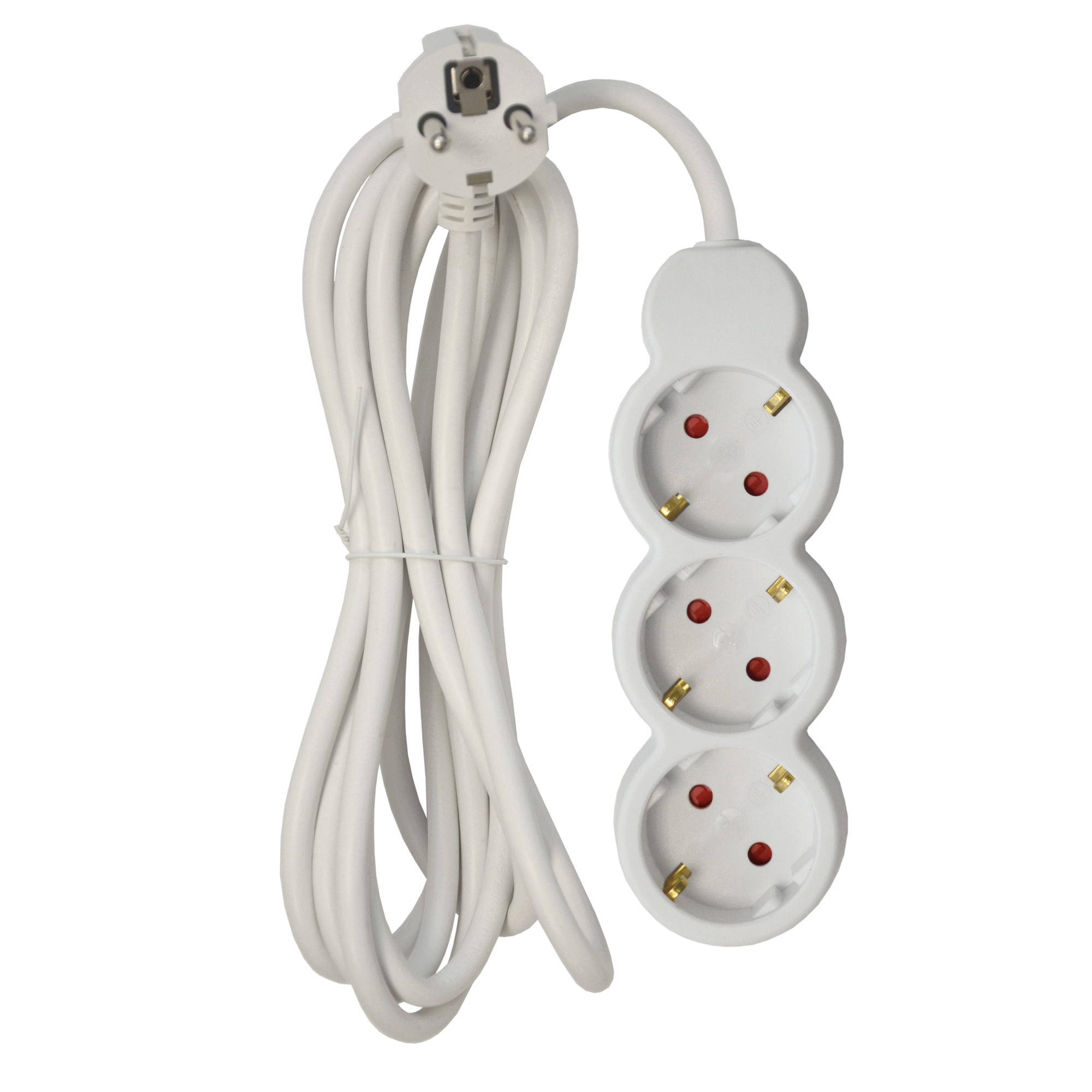

 Заземляющий контакт помогает избежать поражения электрическим током, если аппаратура подключенная к удлинителю неисправна. Так же уменьшает воздействие электропомех на подключаемую к удлинителю технику, и на остальную технику, подключенную в пределах этой электросети, что способствует более долгому сроку службы электроприборов. Удлинитель с заземлением рекомендуется взять, если прибор работает постоянно, например холодильник, компьютер. Если же подключаете прибор на пару минут, можно поработать и без заземления (например дрель, газонокосилка).

Количество розеток. Может быть от 1-4 розеток, в зависимости от модели.

Чем больше розеток, тем большее количество приборов можно подключить к удлинителю одновременно, главное, чтобы совокупная мощность этих приборов не была выше предельной нагрузки самого электрического удлинителя.



profit-777.ru

Как выбрать сетевой удлинитель?

Для подключения различных приборов используются удлинители. Особенно это касается техники, которая находится в труднодоступных местах. Рассмотрим внимательно современный сетевой фильт

10i5.ru

5 правил как выбрать хороший удлинитель

Удлинитель это такой же необходимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование.

В магазине можно встретить десятки их разновидностей. Какой же из них выбрать и на какие параметры обратить внимание в первую очередь.

Длина провода и число розеток

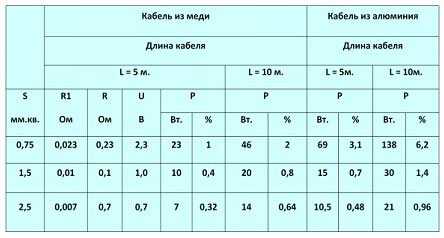

Запомните, что чем длинее переноска, тем больше будут потери напряжения. Для бытовых приборов оптимальная длина удлинителя от 3м до 7м.

При этом подключать нагрузку в них можно мощностью не более 3,5кВт (до 16А) одновременно. Зависит это от сечения провода.

На большее, просто не рассчитаны контакты розеток, какой бы толстым провод не оказался.

Кстати, много гнезд под розетки нужно не для одновременного подключения большого количества приборов, а для того, чтобы постоянно не выдергивать вилку, тем самым защищая от расшатывая контакты.

Сечение и марка провода

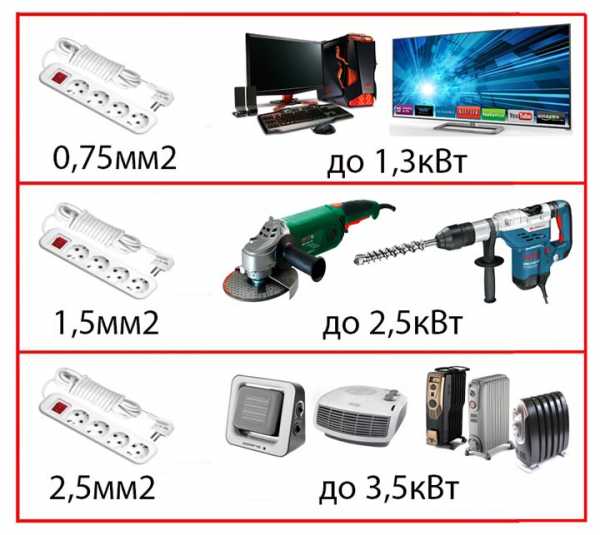

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

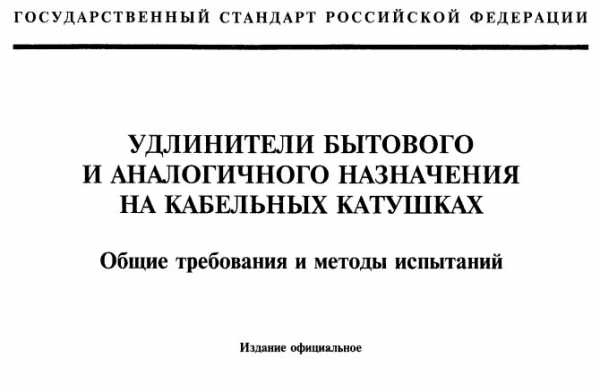

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

  • нагрузка до 6А (1,3кВт) – 0,75мм2
  • нагрузка до 10А (2,2кВт) – 1мм2
  • нагрузка до 16А (3,5кВт) – 1,5мм2

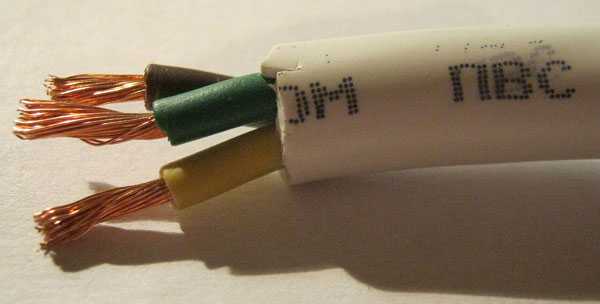

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Механическая защита

У качественной модели обязательно должна быть защита от вытягивания и перегибания провода.

Это одинаково относится как к разъему с вилкой, так и к месту ввода проводников в корпус удлинителя.

Никогда не работайте переноской со скрученными проводами. Во-первых, это рано или поздно приведет к повреждению жил, а во-вторых такой кабель элементарно будет нагреваться.

Учтите, что удлинители выдерживают номинальную нагрузку, только при полностью размотанном кабеле. На корпусе, иногда наносят специальные значки, с максимальным током при смотанном проводе и размотанном.

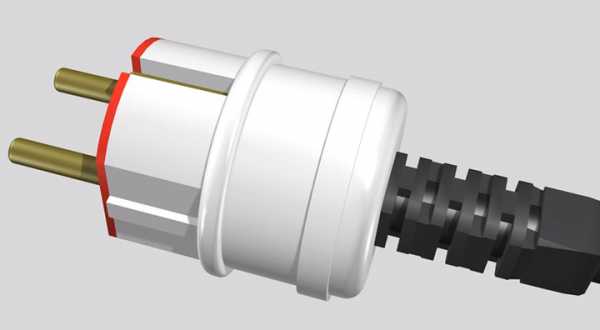

Прежде чем покупать удлинитель, посмотрите какая у него вилка:

  • литая
  • разъемная

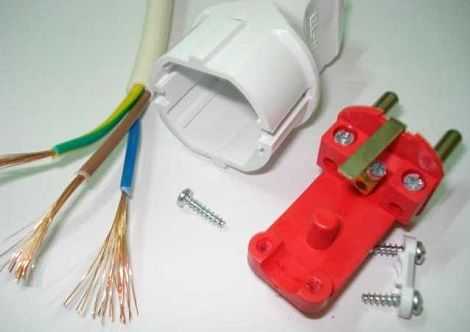

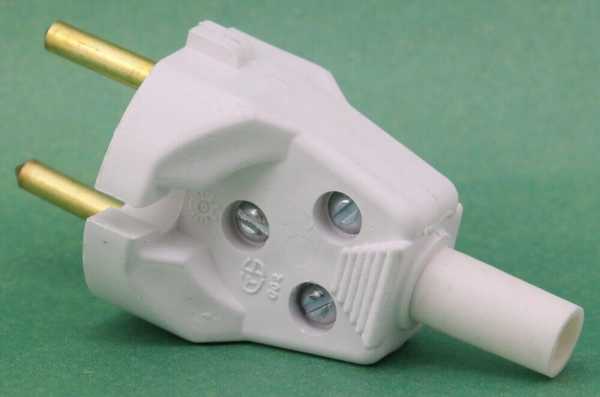

Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.

А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.

Переходное сопротивление одного контакта еще в новой модели должно быть не более 0,05Ом. В процессе эксплуатации оно может ухудшиться до 0,1Ом.

То есть, при номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

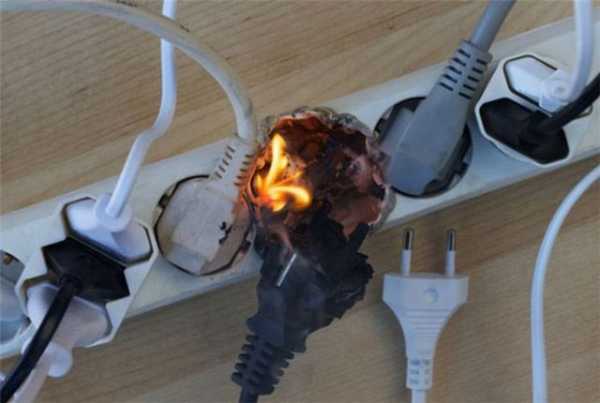

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.

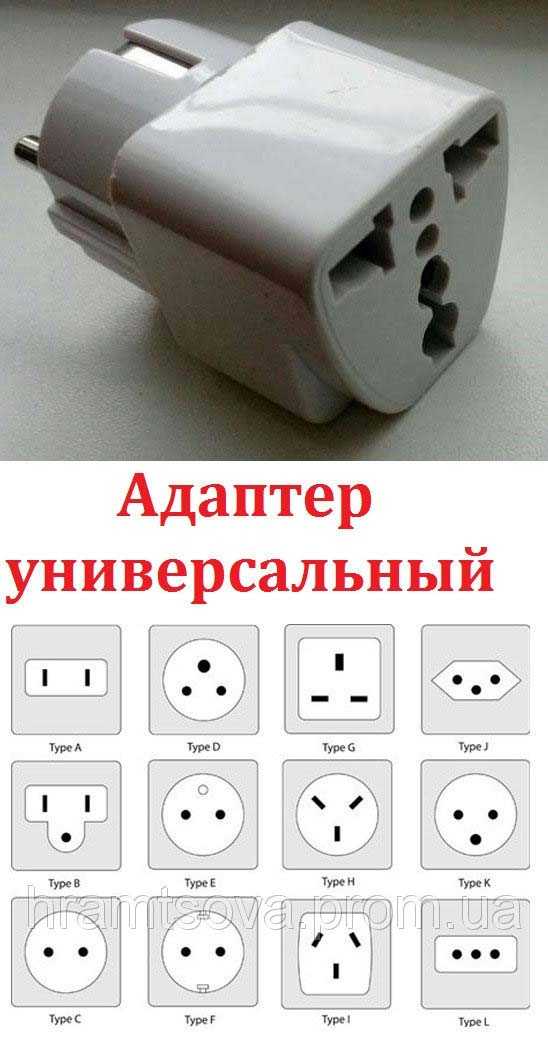

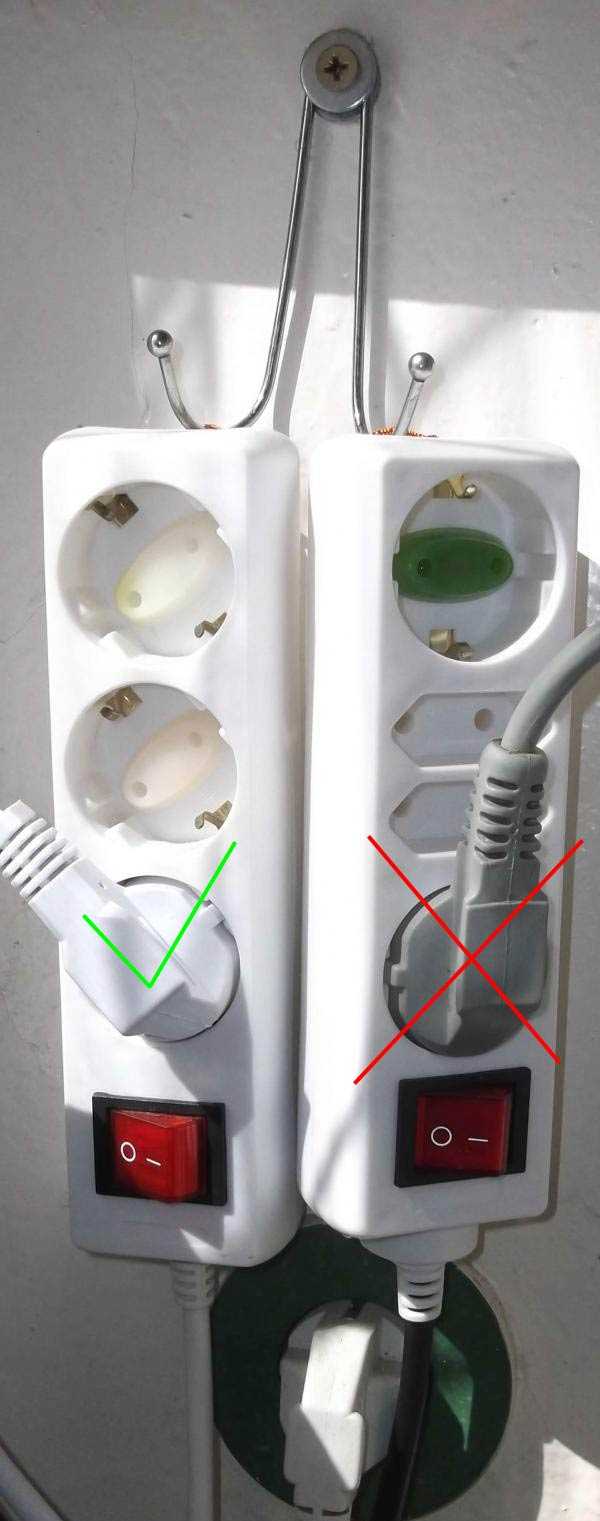

Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально.

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.

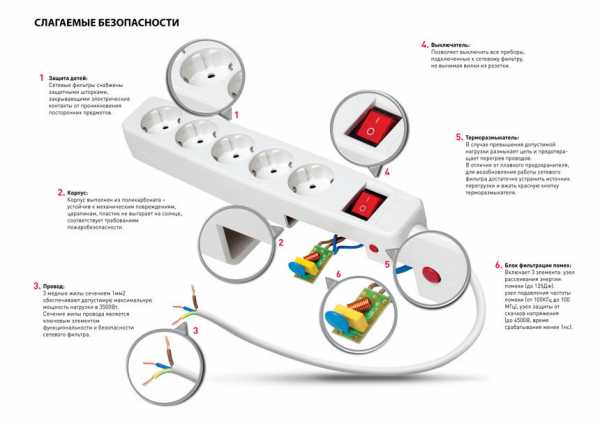

Стремитесь выбирать модели со встроенной защитой от перепадов напряжения и с защитой от пыли и влаги. Влагозащищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.

Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пылебрызгозащиту.

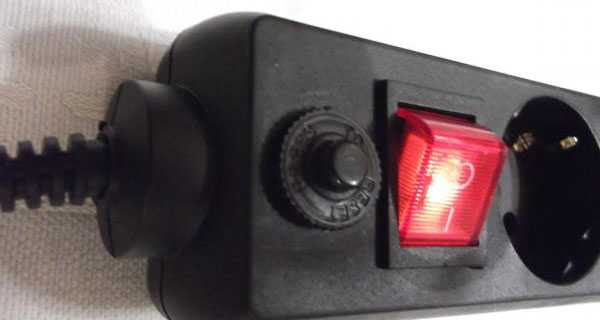

Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.

Кстати и сами выключатели бывают разными:

  • двухполюсные
  • четырехполюсные

Выбирать лучше 4-х полюсники. Отличить их довольно легко.

Четырехполюсный в два раза шире. Именно он разрывает как фазу, так и ноль.

При двухполюсном вы можете отключить только нулевую жилу, а фаза по прежнему будет поступать на розетки и приборы при воткнутой вилке.

Будьте внимательны!

Внутренности удлинителей

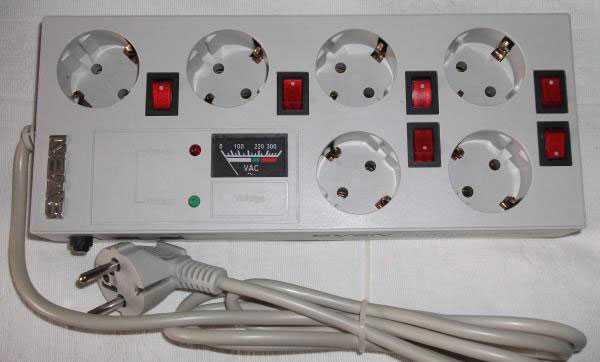

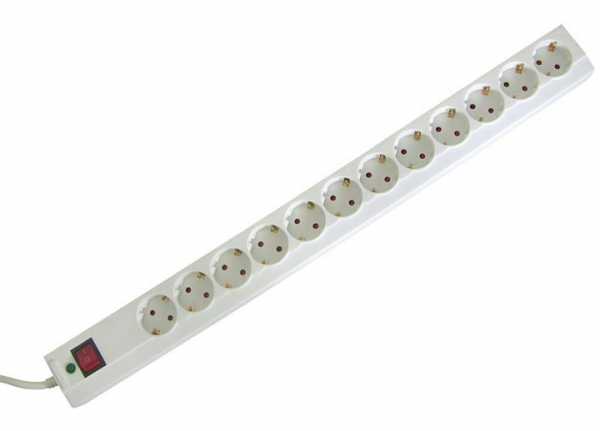

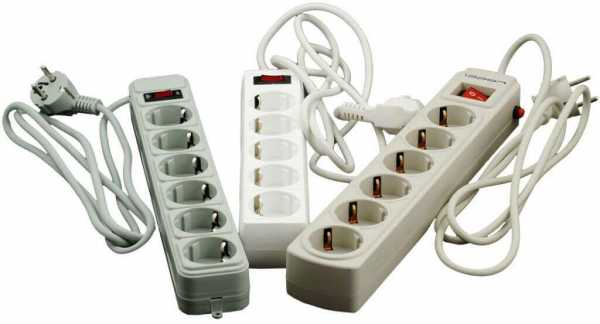

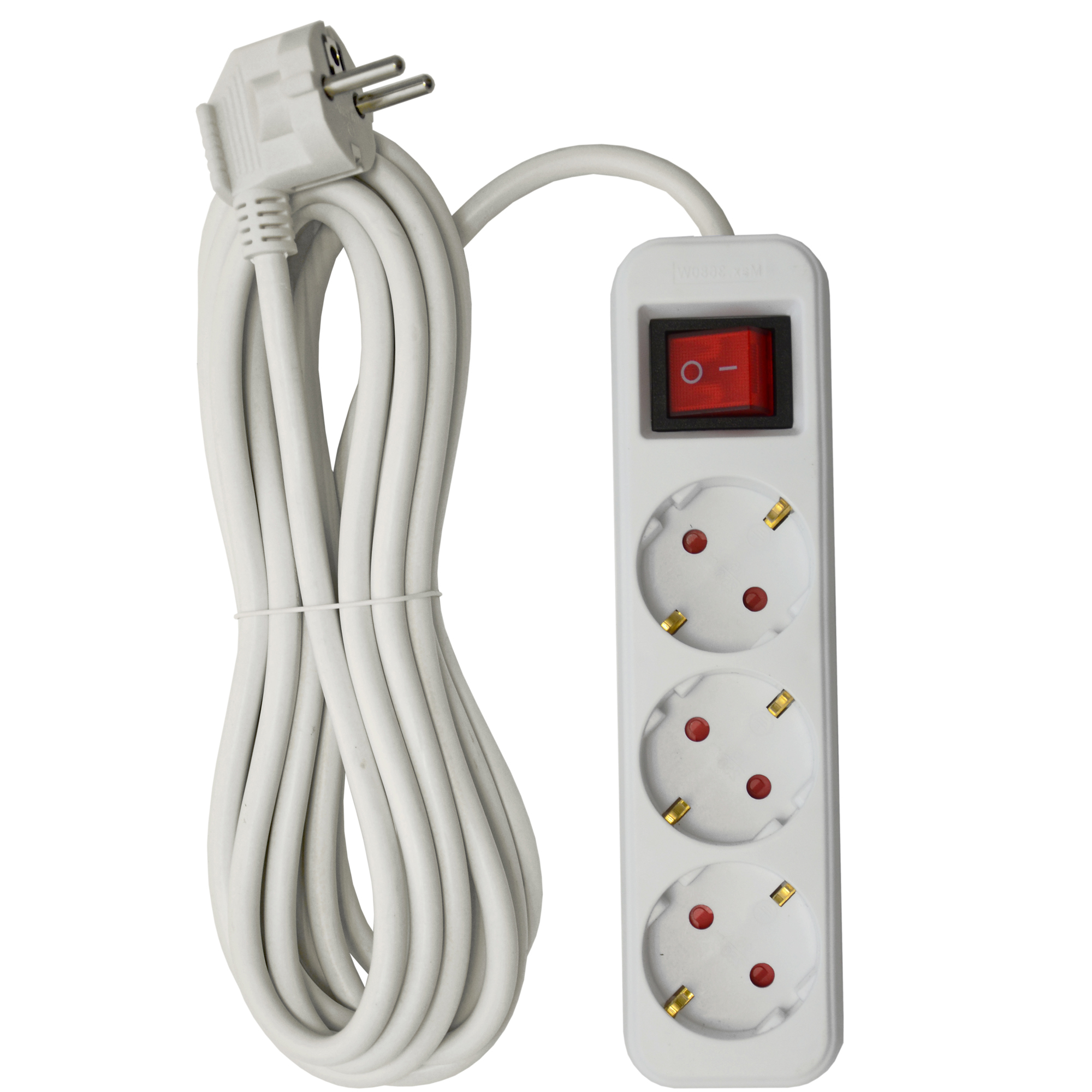

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

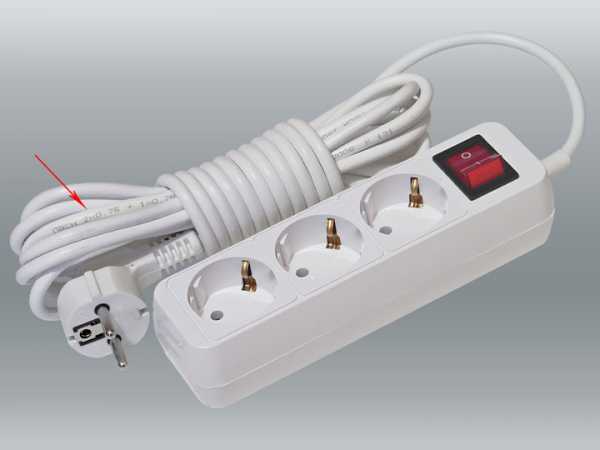

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

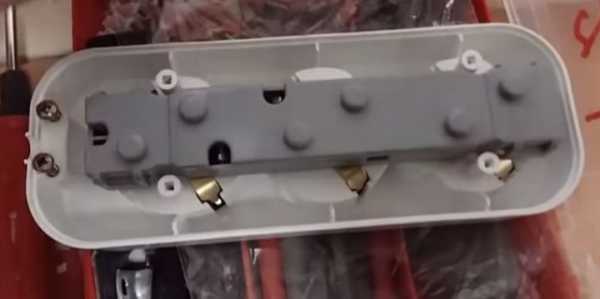

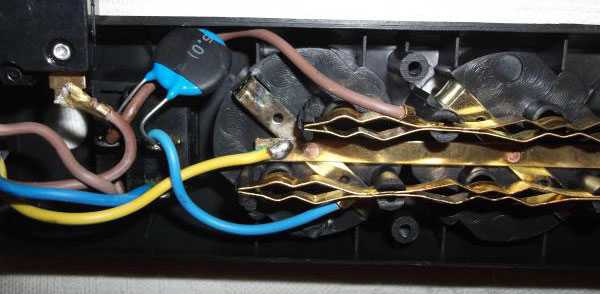

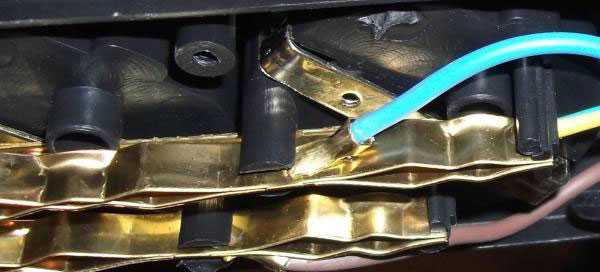

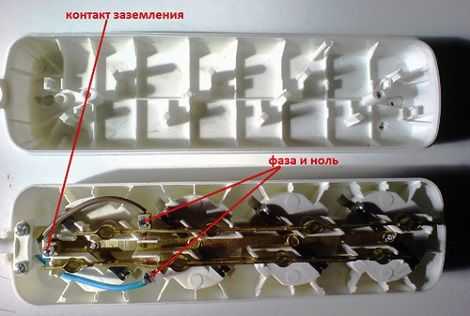

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

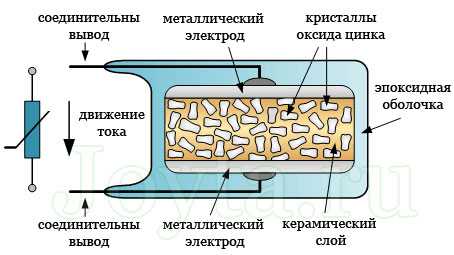

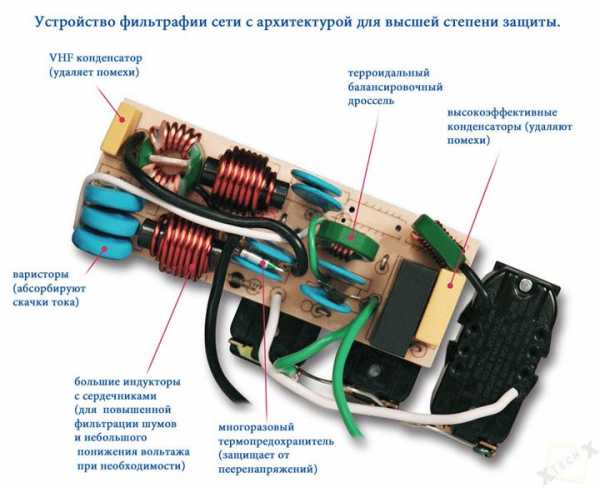

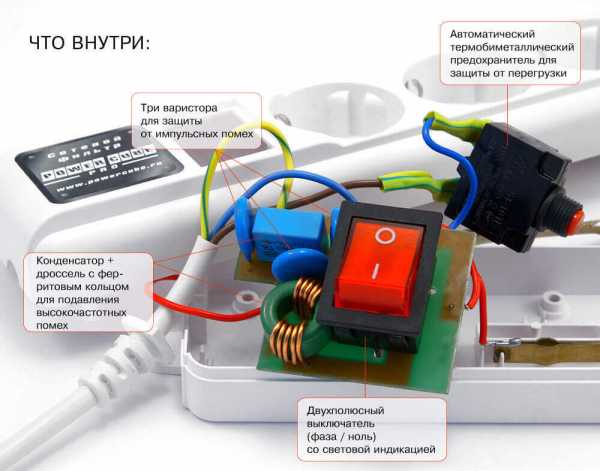

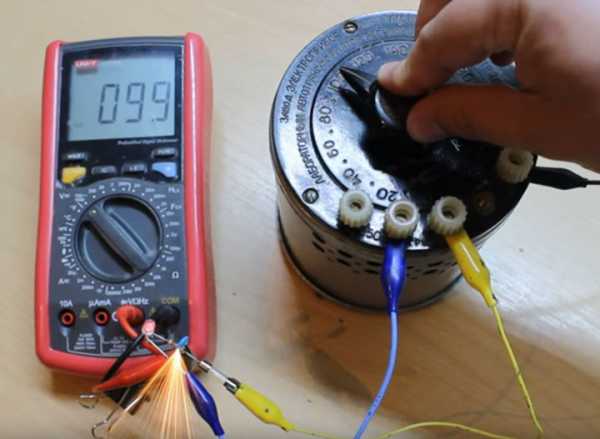

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Удлинитель без выключателя

Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.

Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.

И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.

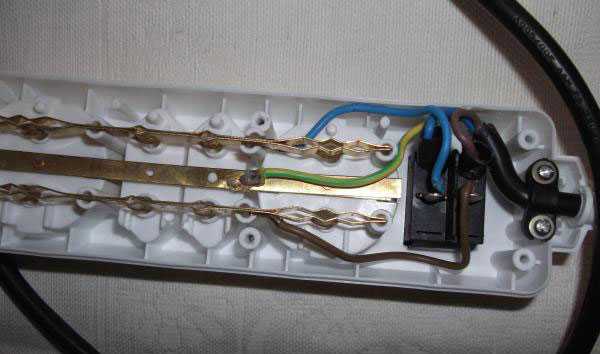

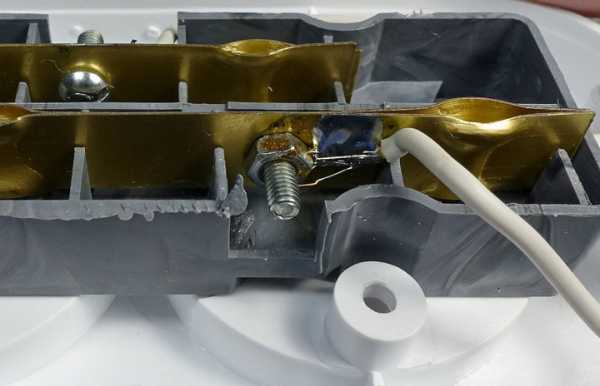

Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.

Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.

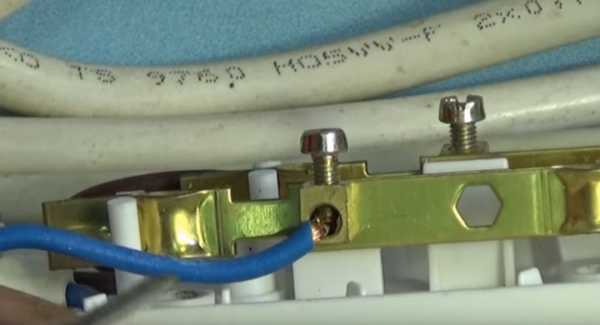

Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.

Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.

Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.

Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.

Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

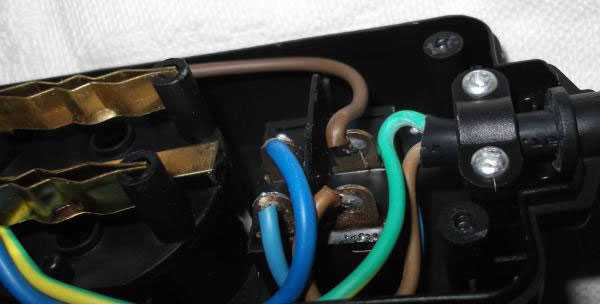

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

Статьи по теме

domikelectrica.ru

Электрический удлинитель. Виды и применение. Как выбрать

Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.

Разновидности

Электрические удлинители классифицируются.

По методу использования:

  • Переносные (переноски).
  • Стационарные.

По методу соединения кабеля:

  • С разборным корпусом.
  • Неразборные.

По защите от удара током:

  • С обычной защитой.
  • С усиленной защитой.

По защите от внешних факторов:

  • Обычные.
  • С защитой от брызг.
  • Струезащищенные.

По температурной защите кабеля:

По комплектации:

  • Бытовые.
  • Профессиональные.
Конструктивные особенности

Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.

Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.

Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.

Переносные удлинители

Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.

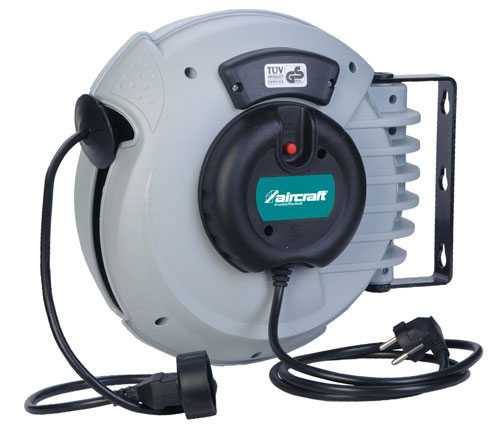

Стационарный электрический удлинитель

Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.

С разборным корпусом

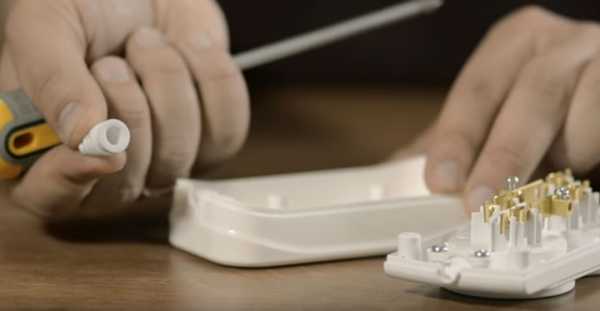

Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.

Неразборные

Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.

Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.

С обычной и усиленной защитой

Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.

Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.

Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.

Бытовые удлинители

Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм2. Это значение обозначается на шнуре. Жилы сечением 1,5 мм2 способны выдержать нагрузку мощности до 3,5 киловатт.

По мощности бытовые модели делят на три вида:

  1. Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
  2. Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
  3. Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.
Профессиональные удлинители

Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель. Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм2. Такие удлинители производятся с защитой от брызг и влаги.

Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.

Советы по выбору

Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов. Основные параметры удлинителей, на которых следует заострить внимание при выборе:

  • Число розеточных гнезд.
  • Наличие заземляющего контакта.
  • Длина шнура.
  • Наибольшая допустимая нагрузка.
  • Наличие защитного автомата.
  • Качество изоляции.
  • Дополнительные элементы.
Число розеток

В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.

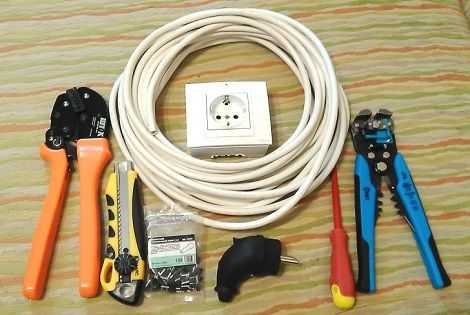

Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.

Наличие заземления

Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.

Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.

Длина шнура

Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.

Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту. При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель. Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.

Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.

Максимальная нагрузка

Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.

Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.

Защитный автомат

Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.

Качество изоляции кабеля

В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.

Дополнительные элементы

Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».

Правила безопасного применения
  • Не допускается самостоятельное совершенствование и изменение устройства, что может привести к пожару, электрическим травмам и нарушениям изоляции проводки.
  • Удлинители служат для временного подключения устройств. Поэтому после применения необходимо отключить их от питания.
  • Переносными устройствами для подключения питания следует пользоваться аккуратно, не допуская неисправностей шнура, вилки или розетки.
  • Неисправная изоляция кабеля требует немедленной его замены.
  • Запрещено провода завязывать на узлы, скручивать, закрывать строительным материалом.
  • Запрещается прокладка провода удлинителя через пороги дверей, под ковром.
  • Запрещается подключать потребители общей мощностью превышающей допустимую нагрузку на удлинитель.
Похожие темы:

electrosam.ru

«Как выбрать удлинитель» или «Лучше чем ты никто его не сделает». Сам себе мастер.



При покупке удлинителя практически все люди обращают внимание только на три аспекта:



  1. Длина удлинителя.
  2. Количество гнезд в розеточном блоке.
  3. Цена.



Если первые два требования к удлинителю диктуются вашей необходимостью, то третье – вашим желанием сэкономить свои средства. Казалось бы удлинитель он и в Африке удлинитель. Но это не совсем так.



Кабель:

 Марка

В основном для изготовления удлинителей применяется кабель двух марок ПВС и КГ. Провода этих марок состоят из множества медных жилок, что позволяет им выдерживать намного большее количество перегибов по сравнению с одножильным проводом.



Отличие этих двух марок в их изоляции. Изоляция ПВС выполнена из поливинилхлорида, а изоляция КГ из резины специальной марки. Для применения в отрицательные температуры более пригоден кабель марки КГ, который остается гибким, несмотря на сильные морозы. Чего нельзя сказать о кабеле ПВС, который буквально «дубеет» при минусовых температурах.

 ГОСТ или ТУ?

Чем отличается кабель, изготовленный по техническим условиям (ТУ) от кабеля, изготовленного по межгосударственному стандарту (ГОСТ)?



Кабель ТУ дешевле. Но почему?

Ответ прост. Сечение провода и изоляция такого кабеля меньше. А порой настолько меньше, что медная жила указанная на упаковке как 2,5 мм2 выглядит не более как на 1,5 мм.2.



Я выбираю ГОСТ.

 Количество жил.

У большого количества электрических приборов вилки, для подключения к сети 220 Вольт не имеют заземляющего контакта. В старых жилых помещениях, учреждениях и организациях розетки тоже без заземляющего контакта. Казалось бы вполне нормально использовать двухжильный кабель.



Однако потому удлинитель иногда и называют переноской, что его можно перенести в другое место. Он может в любой момент понадобиться и на вашей даче, и на стройке вашего коттеджа. А такие электрические приборы как чайник и электроплита уже с заземляющими контактами.



Поэтому, для вашей личной и пожарной безопасности рекомендую вам выбрать трехжильный кабель.

 Сечение провода.

Сечение проводов в кабеле удлинителя имеют немаловажное значение.

Медные провода подходящие к розеткам, к которым вы подключаете удлинитель, имеют сечение 2,5 мм2 и защищены электрическим аппаратом защиты с номинальным током 16 ампер, защищая их от токов перегрузки и короткого замыкания.

Соответственно эти аппараты защиты защищают и ваш удлинитель, и если сечение проводов в удлинителе менее 1,5 мм2, то не факт, что этот аппарат сработает. Не хочу вас снова пугать пожаром.

В идеале лучше всего использовать кабель с сечением провода 2,5 мм2, который можно использовать для нагрузки не более 4,4 киловатта.



 Цветовое обозначение изоляции провода.

Синий или голубой – используется всегда как «нуль».

Желто-зеленый – используется всегда как «заземляющий провод».

Остальные цвета – используются как «фаза».



Розеточный блок:

Количество гнезд в розеточном блоке зависит от вашей необходимости и мощности потребителей (общей суммой до 3,3 киловатт), которые предполагается к нему подключать. Рекомендую выбирать не более четырех гнезд. Исходя из практики, люди обязательно «воткнут» что-нибудь в пустое гнездо удлинителя, а это чревато его перегрузкой, и снова я не хочу вас пугать…



Если вы решили использовать трехжильный кабель, соответственно выбирайте розеточный блок с заземляющими контактами.



Светящийся выключатель на розеточном блоке это роскошь, которая лишь увеличивает его стоимость.



Существует огромное количество производителей розеточных блоков используемых для удлинителей. К сожалению, качество исполнения большинства из них не радует, а иногда даже пугает.



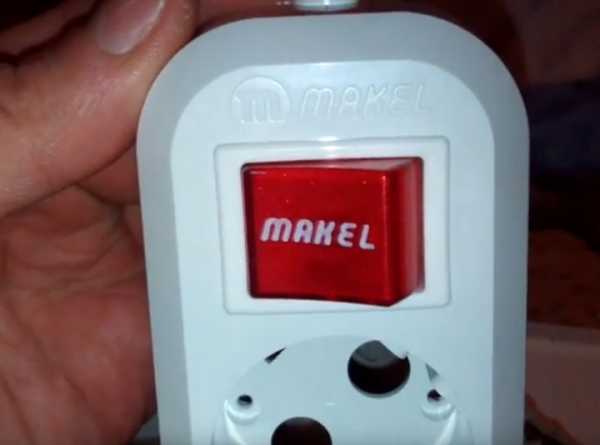

Могу порекомендовать лишь нескольких производителей качественных розеточных блоков рассчитанных на ток 16 Ампер это «Legrand» и «Makel». Простота подключения к ним проводов требует всего несколько инструментов, таких как отвертка, плоскогубцы и нож.



Электрическая вилка:

Тут все намного проще.



Вилка должна быть рассчитана на ток 16 Ампер, с заземляющими контактами.

Из производителей мой выбор опять таки останавливается на «Legrand» и «Makel».



И на последок несколько советов:

При сборке удлинителя используйте гильзы-наконечники или залудите оголенную часть провода паяльником, это позволит вам сделать качественный и надежный контакт многожильного провода в болтовых зажимах розеточного блока и вилки.



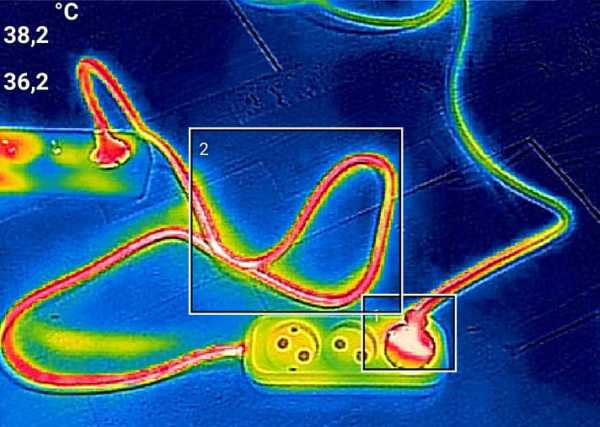

При использовании удлинителя большой длины разматывайте его полностью, в связи с тем, что витки провода в бухте препятствуют его естественному охлаждению. При этом сопротивление медного провода увеличивается, а соответственно увеличивается ток, который еще больше нагревает медный проводник. Замкнутый круг, результат которого оплавление изоляции и… Не слишком много я пугаю?

itemprop=»video» >

www.mastergrad.com

Как выбрать удлинитель и какой лучше для разных условий

Для подключения электрических приборов не всегда хватает розеток или они расположены в удаленном месте. Тогда приходится использовать удлинитель или переноску, как их часто называют. На стройке и вовсе не обойтись без него, особенно когда приходится работать электроинструментом на высоте или где-нибудь во дворе. Это незаменимое в быту и работе изделие, поэтому давайте разберемся, как выбрать удлинитель и какой лучше для подключения бытовой техники, электроинструмента и другого вида оборудования!

Сечение, длина и тип кабеля

Главное, что следует проверить при выборе – какую мощность или ток выдерживает электрический удлинитель. Эти сведения должны быть указаны на упаковке или определяться по самому изделию, сейчас мы расскажем подробнее.

Иногда люди ошибочно считают, что если на розетке или вилке написан ампераж в 16А, то значит и весь удлинитель выдержит этот ток – не факт! Чтобы выбрать подходящий ампераж, некоторые электрики используют правила типа:

10 А на 1 кв. мм сечения токопроводящей жилы

И это в большинстве случаев работает, хоть и с небольшими отклонениями. То есть электроудлинитель с площадью сечения жил:

  • 0,75 кв. мм – подходит для 6 А;
  • 1 кв. мм – 10 А;
  • 1,5 кв. мм – 16 А;

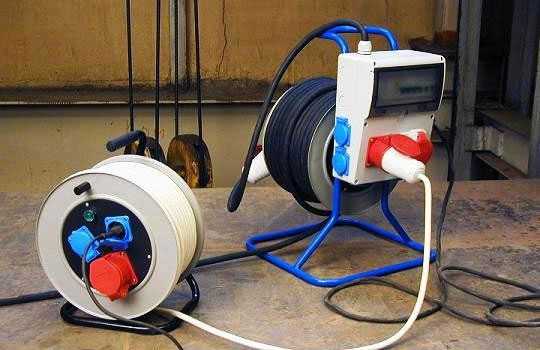

Удлинители большой длины (от 25 или 50 метров, в т. ч. те что выполнены в виде катушки) выполняют проводом с сечением ТПЖ в 2,5 кв. мм. Во-первых, чтобы снизить потери, а во-вторых, чтобы изделие получилось более прочным.

Но для бытовых задач, таких как подключение стиральной машины или для обогревателя достаточно выбрать удлинитель длиной в 5-7 метров с сечением токопроводящих жил в 1,5 кв. мм.

Для удлинителя отлично подходит электрический провод марки ПВС. У него толстая изоляция, поперечный срез круглой формы, а промежуток между жилами заполнен диэлектриком, что улучшает эксплуатационные свойства и стойкость к повреждениям. Он хорошо гнется, но такая конструкция довольно плотная и электроудлинитель с жилами в 2,5 кв. мм получается довольно тяжелым и объемным.

Такой провод отлично подходит для сборки удлинителя своими руками. Часто электрики используют и плоский шнур марки ШВВП. У него не слишком толстая изоляция, в сравнении с предыдущим примером, однако для прокладки и постоянной работы он вполне пригоден, в то время как на стройке он быстро придёт в негодность.

А для работы в тяжёлых условиях лучше выбрать электрический удлинитель, который изготовлен из кабеля КГ.

Чем толще провод – тем легче он перенесет механические нагрузки. Но его толщина не гарантирует настолько же толстые жилы. На дешевой продукции на проводе вообще не указывают маркировку – остерегайтесь её.

Итак, в первую очередь выбор удлинителя происходит по мощности оборудования, которое вы будете в него подключать, и расстояние от его установки до ближайшей розетки.

Конструкция вилки и розеток, их количество

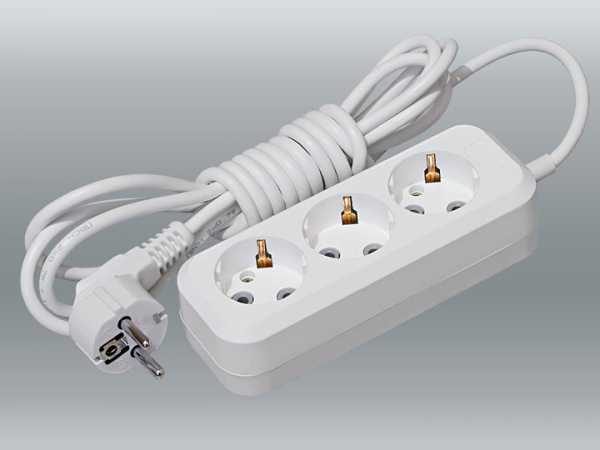

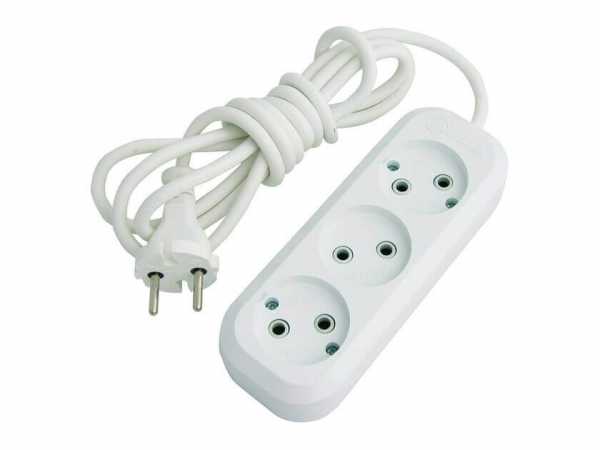

По конструкции вилки и розетки можно выбрать удлинитель с заземлением или без. При этом в вариант исполнения с контактами заземления и глубокими розетками будет затруднительно или невозможно вставить в них вилки советских электроприборов. Для подключения не слишком мощной бытовой техники (до 1 кВт) универсальным будет вариант исполнения с неглубокими розетками.

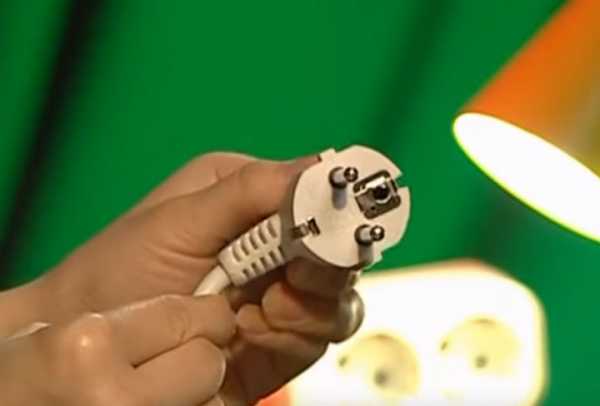

Конструктивно вилки могут быть литыми и разборными.

Литые вилки прослужат дольше, а разборные быстрее заменить. Учтите при выборе удлинителя и тот факт, что экземпляры с разборными вилками часто могут оказаться контрафактной продукцией, то есть так называемым самопалом.

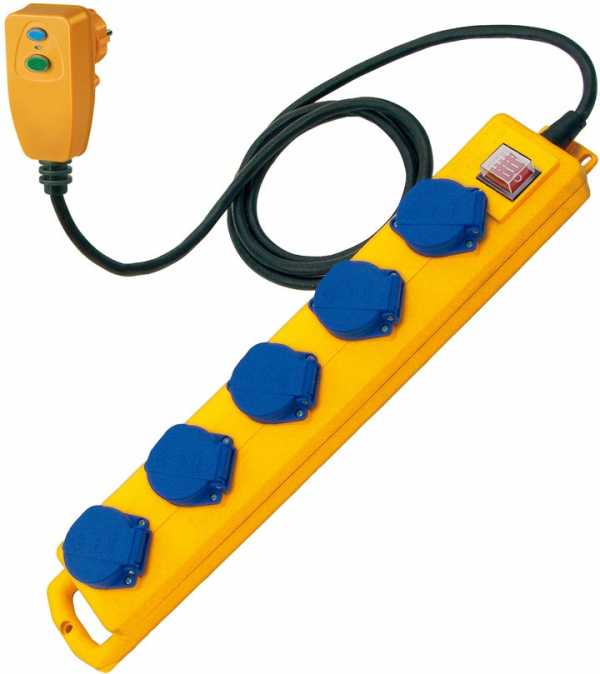

Также важно правильно выбрать степень пылевлагозащиты. Для использования под открытым небом, например, на даче для подключения газонокосилки или в строительстве для сварочного аппарата, нужно учитывать возможные попадания капель воды. В этом случае нужно выбирать удлинитель с как можно более высокой степенью защиты, она маркируется как IPxx, где xx-цифры и чем они больше – тем более защищено устройство. На фото ниже вы видите пример модели с закрывающимися розетками.

Розеток может быть от 1 до 4. Реже встречаются модели с 5 и более разъемами для подключения вилки. Не покупайте переноску с 4 розетками если точно знаете, что она вам нужна для конкретного прибора и больше вы ничего подключать не будете. В таком он и прослужит дольше и будет безопаснее.

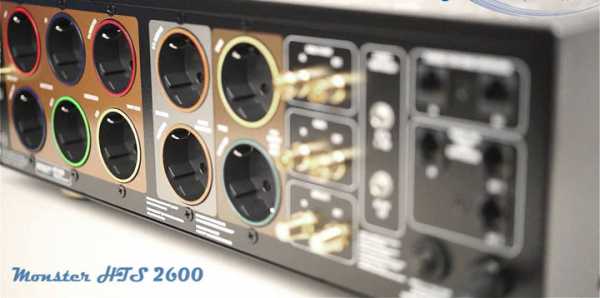

Наличие сетевого фильтра и кнопки выключения

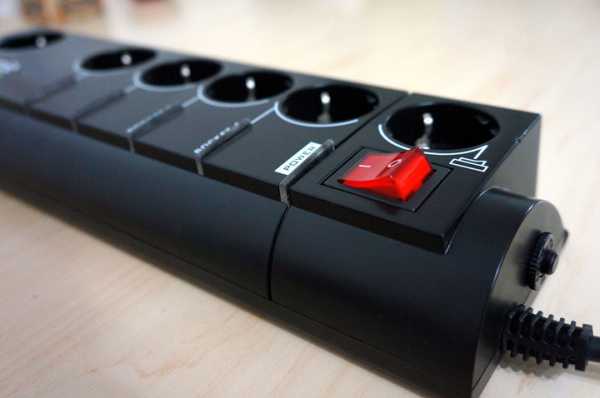

Важной особенностью использования удлинителя для питания электроники является наличие сетевого фильтра и кнопки для отключения из сети. Сетевой фильтр — это устройство для подавления электромагнитных помех, создаваемых вашим оборудованием в питающей сети. Их возникновение обусловлено принципом работы импульсных преобразователей и рассматриваться в пределах этой статьи не будет.

Кроме фильтра в таких устройствах устанавливают варистор, который защищает подключенную электронику от высоковольтных всплесков и скачков напряжения, а также предохранитель и кнопку для отключения питания. Ею удобно пользоваться, обесточив оборудование, когда вы его не используете. Таким образом вы дополнительно снижаете риск повреждения при всплесках напряжения, если решите выбрать удлинитель с дополнительной защитой.

Какой лучше для разных условий

Рассмотрим несколько типовых случаев, когда нужен удлинитель и какой лучше выбрать.

Подключение рабочего места. Обычно в этом случае есть набор оборудования, для которого нужно предусмотреть розетки:

  • Для компьютера – системного блока и монитора или ноутбука.
  • Для колонок и принтера.
  • Для модема или роутера.

Итого нужно от 3 до 5 разъемов. Потребляемая мощность этим набором редко превышает 1, а еще реже 2 кВт (если есть лазерный принтер). Тогда обязательно нужно использовать сетевой фильтр, подобный тему что на рисунке ниже, но какой выбрать?

Лучшие производители удлинителей для компьютера:

  • Pilot – иногда фильтры называют этим словом, потому что эта фирма на рынке давно и хорошо зарекомендовала.
  • SVEN – бренд, под которым производится ассортимент дополнительного оборудования для ПК неплохого качества.
  • APC – также известны своими блоками бесперебойного питания.
  • Defender – российский бренд, под ним продают неплохую продукцию.
  • Xiaоmi – в комментариях не нуждается.

Для дрели лучше всего выбрать электроудлинитель с одной розеткой, потому что он дольше прослужит, его легче подтянуть на проводе, когда вы сверлите потолок или отверстия для карнизов и меньше вероятности, что в незанятые разъёмы насыплется мусор и что-то замкнет.

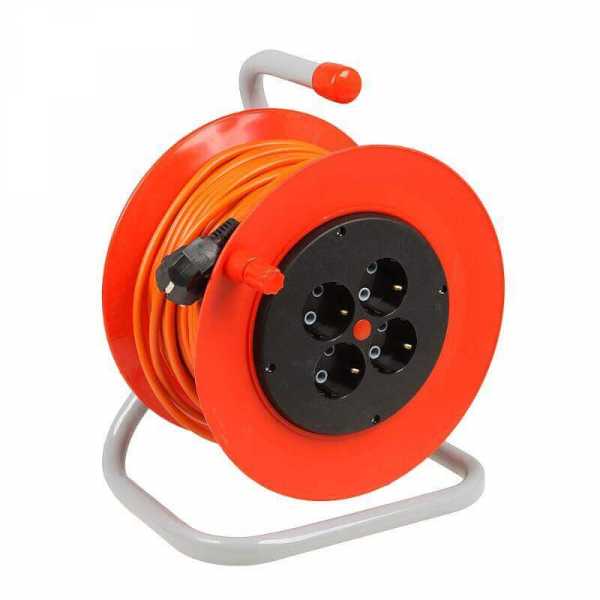

Для гаража будет полезным силовой удлинитель на катушке с длиной от 25 метров и толстым проводом. Он подойдет для подключения небольшого станка или сварочного инвертора.

Такой же вариант будет отличным решением для дачи, если нужно подключить электрический триммер или газонокосилку. Но учтите, что нельзя перегружать удлинители на катушке, потому что в такой конструкции провод не может полноценно охлаждаться, когда он смотан и его изоляция может поплыть.

Для дома, например, под телевизор и подобную технику подойдет любая модель подходящей длины и с нужным количеством разъемов, потому что современные приборы потребляют немного электроэнергии. Тогда как для фена лучше выбрать удлинитель с жилами в 1,5 кв. мм.

Для электроплиты вообще нежелательно использовать электроудлинитель и подключать её напрямую к автоматическому выключателю и УЗО. Но если речь идёт о небольшой переносной плитке с одной или двумя конфорками общей мощностью в 2-3 кВт – выбирайте удлинитель с заземлением и сечением жил не меньше 1,5 кв. мм.

Напоследок рекомендуем просмотреть полезные видео по теме:

Теперь вы знаете, как выбрать удлинитель и какой лучше для подключения бытовой техники, электроники и садового инструмента. Надеемся, предоставленные советы помогли вам подобрать оптимальный вариант для собственных условий!

Материалы по теме:

samelectrik.ru

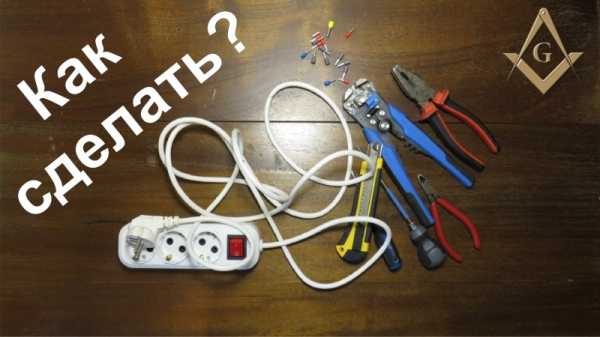

Удлинитель своими руками: пошаговая сборка

Содержание:
  1. Подготовительные мероприятия
  2. Поэтапная сборка удлинителя
  3. Как правильно эксплуатировать самодельный удлинитель
  4. Видео

В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле фирменного и гораздо надежнее. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

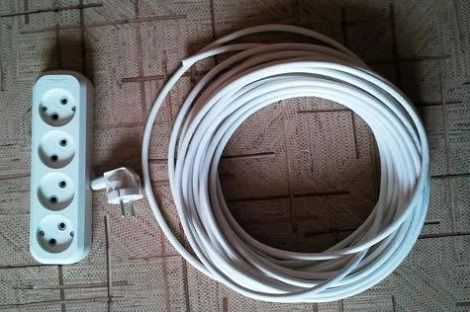

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

  • На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
  • Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
  • При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

electric-220.ru

Ответы@Mail.Ru: Заземление удлинителя

если розетка не заземлена, то конечно нет никакого заземления если длина будет больше, то возможен перегрев, особенно если малое сечение у провода, а мощность у потребителя большая

про длину не скажу точно, не знаю что за техника, но страшного нет, если на удлиннителе есть заземляющий контакт, и охота соблюсти требования, то поменяйте розетку, ставьте с заземляющим контактом, а его соединить с нулем розетки (это будет зануление), или хотя бы прсоединить хомутиком к зачищенной от краски батарее, ну и есть вариант, от щитка бросить отдельное питание трехжильным кабельком, не забывайте отключать эл-во при работе на токоведущих частях!!!! удачи…

по поводу удлинителя. берете ваш выкидываете его. на базаре покупаете кабель шввп 3*1,5мм лучше 3*2,5мм любой длины, наружную колодку (розетку), вилку. и спите спокойно. а по заземлению розетки. -если в розетке два провода, то ни какого заземления там нет.

Потому что эти инструкции пишут крЕвЕдки если в розетке не подведена земля то ее не будет и в удлинителе а длина не имеет никакого значения. Имеет значение только сечение жил провода на пример 0,75 мм^2 -7,5 А 1,5 мм^2 – 15 А но это при условии что провод не накрывать и не сворачивать в противном случае 0,75 мм^2 -3,75 А 1,5 мм^2 – 7,5 А короче зависимость линейная

Современные бытовые приборы выполняются по без трансформаторной схеме питания и на входе по АС содержат помехозащищающие фильтры. При наличии отсутствия заземления высокочастотные помехи от блока питания попадают в электросеть а затем излучаются в эфир в результате полностью засирают радиолюбительские диапазоны. Одна китайскоя зарядка к сотовому телефону блокирует прием в КВ диапазонах на расстоянии до 400м. Метод борьбы- перевод гада-саседа с однофозной сети на двухфазную но страдает при этом холодильник у соседа. Коротковолновик.

не в коем случае не делай как посоветовал Андрей Боев! если соединить заземляющий контакт с нулём, и какой нибудь нерадивый элетрик потом перепутает фазу с нулём, то на корпусе прибора появится ток, и шарахнет кого нить! и заземление на батарею не в коем случае нельзя подключать! а Зелёный правильно сказал всё!

Да боева заземлить бы самого к такому заземлению (за какой орган ясно) за такой совет. У меня 2 раза ноль сгорал-это значит что этот ноль превращается при этом в фазу-если это в ванной особенно опасно-это значит .что весь прибор будет просто предсавлять из себя оголенный фазный провод. Если вы не заземлите-то может стукнуть наводкой-обычно не так сильно. как фазой (на порядок) Но возможен и пробой. ЗАНУЛЕНИЕ и ЗАЗЕМЛЕНИЕ -2 большие разницы. Земля в квартиры не подводться (даже с электроплитами-там 0-средний-по крайней мере в домах серии П46)А в домах с газовыми плитами вообще даже вопроса не возникает-её нет. Землю можно завести с корпуса электрощита (что лучше. но дольше) либо с любой арматуры в доме-например перила балкона. закладные. в любой стене арматуры -вся железная часть строения заземлена. -но с железом контакт менее надежен. Заземление-обеспечивает не только безопасность. но и снятие электромагнитных излучений. особенно компьютер. печь СВЧ. Использование сантехнической земли КАТЕГОРИЧЕСКИ запрещено. В результате подключения к сантехнической земли в трубах на несколько метров-2-3 этажа за несколько лет появляются микроскопические. но многочисленные свищи-если узнают. кто это сделал-грозит не только ремонт залитых соседей. но и разборки с жеком.

touch.otvet.mail.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
