Преобразование dBm в мВт



Иногда нужно определить мощность передатчика не в dBm а в милливаттах. Чтобы быстрее преобразовать можно использовать данную таблицу:



dBm мW
0 1
1 1,3
2 1,6
3 2
4 2,5
5 3,2
6 4
7 5
8 6
9 8
10 10
11 13
12
16
13 20
14 25
15 32
16 40
17 50
18 63
19 79
20 100
21 126
22 158
23 200
24 250
25 316
26 398
27 500
28 630
29 800
30 1000



Для начинающих несколько слов о непонятных для многих единицах измерения принятых в антенной технике и радиотехнике высоких частот.

  • dB (дБ) — децибел. В общем случае логарифмическая единица отношений чего либо. Заменяет собой такое понятие как «разы». Т.е. это не абсолютная величина типа вольт или ватт, а относительная, как например проценты.



    Np(dB) = 10 lg (P1/P2)

    Например, если уровень сигнала возрос в 1000 раз по мощности, то это соответствует +30 dB (говорят сигнал возрос на 30 дБ). Применение такой единицы измерения отношений, позволяет заменить умножение/деление на сложение/вычитание при подсчете усиления/ослабления. Пример... В фидере сигнал был ослаблен в 4 раза, а усилитель его повысил в 220 раз. Тогда в системе фидер-усилитель сигнал усилился в 220 / 4 = 55 раз. В децибелах расчет проще 23 - 6 = 17 дБ.

  • dBm (дБм). Иногда удобно какую либо величину принять за эталон (нулевой уровень) и относительно ее измерять уровень уже в децибелах. Так, если принять за нулевой уровень — 1мВт и относительно его измерять, то появляется такая единица измерения как дБм(1мВт = 0 дБм). Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, dBm - это мера мощности. В ней измеряют уровень слабых сигналов (в том же «палкомере» модема), чувствительность приемников, мощность передатчиков  и т.п. Например уровень в 50 мкВ на 50-омном входе приемника соответствует уровню мощности 5·10-8 мВт или -73 дБм. Измерять чувствительность в единицах мощности более удобно, чем в единицах напряжения, так так нам приходится иметь дело с сигналами разной формы, в том числе шумовыми. К тому же, мы избавляемся от необходимости каждый раз уточнять, каково входное сопротивление приемника. Например, пороговая мощность большинства "свистков", при которой они еще коннектятся с базовой станцией около -110 dBm. Мощность передатчика тоже можно измерять в dBm. Например мощность Wi Fi роутера в 100 мВт равна 20 dbm.

  • dBi (дБи). Единица измерения усиления антенн относительно «эталонной» антенны. За такую эталонную антенну принят так называемый изотропный излучатель - идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%. Излучение сигнала таким излучателем происходит с равномерной интенсивностью во все стороны. Такой антенны в природе не существует, это виртуальный объект, однако, очень удобный в качестве эталона для измерения параметров реальных антенн. Существует еще одна единица: dBd - здесь за эталон принят полуволновой диполь. Однако, использование dBi предпочтительнее, т.к. в этом случае проще расчет энергетического баланса трассы радиосвязи. dBi - это относительная единица, ничем по сути от простого децибела не отличима, кроме определения эталона, относительно которого и идет отсчет. Принципиальной разницы между dBi и dBd нет - усиление в dBi = усилению в dBd + 2.15 dB. В старых радиолюбительских книжках и журналах усиление антенн измеряют просто в децибелах. В этом случае чаще всего имеется ввиду усиление относительно полуволнового вибратора, т.е. оно эквивалентно

    dBd. Измерение относительно изотропного излучателя изначально использовалось только в США, но в последнее время распространилось во всем мире, поэтому во избежании путаницы сейчас, если речь идет об усилении антенны, правилом хорошего тона считается использование децибела с суффиксом - dBi или dBd.



 В принципе за «нулевой уровень» можно принять любую величину. Так на свет появляются такие звери как "дБмкВ" (напряжение - отношение к одному микровольту), "дБВт" (мощность - отношение к одному ватту). В акустике за нулевой уровень звука принято звуковое давление 2·10-5 Па - порог слышимости. При этом там не стали заморачиваться с довеском к «дБ», а прямо так и измеряют уровень звука в децибелах. Так сложилось исторически, потому что децибелы впервые применялись именно в области акустики. Но надо иметь ввиду - это как бы не «чистые» относительные децибелы, а «звуковые» - абсолютные. Например, шум реактивного самолета с расстояния 25 м равен 140 дБ, а 0 дБ - это порог слышимости. Часто можно встретить единицу под именем

dBA. Она специально придумана для измерений интенсивности шумов. Величина дБА - уровень звукового давления, измеренный в "звуковых" децибелах при помощи шумомера, содержащего корректирующую цепочку, имитирующую чувствительность человеческого уха, что дает возможность получать отсчеты более соответствующие реальной слышимости шума.

Вообще, люди начали использовать децибелы для измерения различных вещей не просто так. Еще в XIX веке психофизиологами Эрнстом Вебером и Густавом Фехнером было установлено, что “сила ощущения p пропорциональна логарифму интенсивности раздражителя S”. Это относится к звуку, освещенности, тактильным ощущениям.
В технике проводной связи используют другую единицу - Непер. Неперы определяются не через десятичный, а через натуральный логарифм. Может это и правильнее, ведь многие законы природы основаны на числе Эйлера, которое является основанием натурального логарифма. Но все-таки мы пользуемся децибелами.

При расчетах все эти dB, dBi, dBm по сути своей все являются децибелами, т.е. суммируются (если усиление) или вычитаются (если затухание), но

dBm имеет приоритет как мера мощности сигнала. Например:

Уровень на входе приемника(dBm) = Мощность передатчика(dBm) + Усиление антенн(dBi) - Ослабление сигнала(dB)

Неискушенный аноним обычно теряется при виде такого изобилия разновидностей децибел. Но затем приходит понимание, что это приносит упрощение в расчетах.

zscom.ru

Преобразование дБм в мВт

1. Преобразование дБм (dBm, децибел/милливатт) в мВт (mW, милливатт)

Такой перевод требуется после измерения уровня сотового сигнала - для грамотного расчета системы усиления GSM или 3G и выбора соответствующих: репитера сотового сигнала, антенн и соединительных кабелей.



Чтобы быстро преобразовать дБм в мВт - используйте приведенную ниже таблицу.



В ней отмечены уровни выходной мощности популярных и наиболее часто используемых моделей репитеров сотового сигнала



дБм мВт
0 1
1 1,3
2 1,6
3 2
4 2,5
5 3,2
6 4
7 5
8 6
9 8
10 10
11 13
12 16
13 20
14 25
15 32
16 40
17 50
18 63
19 79
20 100
21 126
22 158
23
200
24 250
25 316
26 398
27 500
28 630
29 800
30 1000
31 1260
32 1580
33 2000



2. Подробное описание единиц измерения - дБм и мВт

дБм и мВт - наиболее часто используемые единицы измерения в антенной технике и радиотехнике высоких частот.

  1. дБ (dB) — децибел. В общем случае логарифмическая единица отношений чего-либо. Заменяет собой такое понятие как «разы». Т.е. это не абсолютная величина, типа Вольт или Ватт, а относительная, как например проценты.

    Np(dB) = 10 lg (P1/P2)



    Пример №1: если уровень сотового сигнала возрос в 1000 раз по мощности, то это соответствует +30 dB (говорят сигнал возрос на 30 дБ). Применение такой единицы измерения отношений, позволяет заменить умножение/деление на сложение/вычитание при подсчете усиления/ослабления.

    Пример №2: в кабеле сигнал был ослаблен в 4 раза, а усилитель его повысил в 220 раз. Тогда в системе фидер - усилитель, сигнал усилился в 220 / 4 = 55 раз. В децибелах расчет будет гораздо проще 23 - 6 = 17 дБ.

  2. дБм (dBm) - децибел на милливатт. Иногда удобно какую-либо величину принять за эталон (нулевой уровень) и относительно нее измерять уровень уже в децибелах. Так, если принять за нулевой уровень — 1мВт и относительно его измерять, то появляется такая единица измерения как дБм (1мВт = 0 дБм). Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, дБм - это мера мощности. В ней измеряют уровень сотового сигнал (например в телефоне GSM/3G или модеме 3G/LTE), чувствительность приемников, мощность передатчиков и т.п.

    Пример №3: уровень в 50 мкВ на 50-омном входе приемника соответствует уровню мощности 5·10

    -8 мВт или -73 дБм.

    Измерять чувствительность в единицах мощности более удобно, чем в единицах напряжения, так так нам приходится иметь дело с сигналами разной формы, в том числе шумовыми. Плюс мы избавляемся от необходимости каждый раз уточнять, каково входное сопротивление приемника.

    Пример №4: пороговая мощность большинства модемов 3G/LTE, при которой они еще могут соединиться с базовой станцией сотовой сети - около -110 dBm.

    Мощность передатчика или усилителя сотового сигнала тоже можно измерять в dBm.

    Пример №5: выходная мощность стандартного GSM репитера в 100 мВт равна 20 dBm.

  3. дБи (dBi). Единица измерения усиления антенн относительно «эталонной» антенны. За такую эталонную антенну принят так называемый изотропный излучатель - идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%. Излучение сигнала таким излучателем происходит с равномерной интенсивностью во все стороны. Такой антенны в природе не существует, это виртуальный объект, однако, очень удобный в качестве эталона для измерения параметров реальных антенн. dBi - это относительная единица, ничем по сути от простого децибела не отличима, кроме определения эталона, относительно которого и идет отсчет.
  4. Коэффициент усиления антенны определяет, насколько децибел плотность потока энергии, излучаемого антенной в определенном направлении, больше плотности потока энергии, который был бы зафиксирован при использовании изотропной антенны. Коэффициент усиления антенны измеряется в так называемых изотропных децибелах (дБи или dBi).

    Пример №6: если коэффициент усиления антенны в заданном направлении составляет 5 дБи, то это означает, что в этом направлении мощность излучения на 5 дБ (в 3,16 раза) больше, чем мощность излучения идеальной изотропной антенны.

    Естественно, увеличение мощности сигнала в одном направлении влечет за собой уменьшение мощности в других направлениях. Конечно, когда говорят, что коэффициент усиления антенны составляет 5 дБи, то имеется в виду направление, в котором достигается максимальная мощность излучения (главный лепесток диаграммы направленности).

  5. Коэффициент усиления системы усиления сотового сигнала
    При расчетах все эти dB, dBi, dBm по сути своей все являются децибелами, т.е. суммируются (если усиление) или вычитаются (если затухание), но dBm имеет приоритет как мера мощности сигнала.

    Уровень на входе приемника(dBm) = Мощность передатчика(dBm) + Усиление антенн(dBi) - Ослабление сигнала(dB)

    Зная коэффициент усиления антенны и выходную мощность репитера сотового сигнала, можно легко рассчитать мощность сигнала в направлении главного лепестка диаграммы направленности антенны GSM или 3G.

    Пример №7: при использовании репитера сотового сигнала с выходной мощностью передатчика 20 дБм (100 мВт) и направленной антенны с коэффициентом усиления 10 дБи - мощность сигнала в направлении максимального усиления составит 20 dBm + 10 dBi = 30 dBm (1000 мВт), то есть в 10 раз больше, чем в случае применения изотропной антенны.



networkelement.ru

как перевести из дБм в дБ? (часть 2)

На многих форумах люди задают вопрос: как перевести из дБ в дБм?

Как было показано выше, преимущество логарифмической шкалы очевидно в случае, когда мы исследуем во сколько раз значение одной величины больше или меньше другой.

Например, потери на элементе ВОЛС (в сплиттере, в ОВ или механическом соединителе) определяются соотношением:

где P1 и P2 – мощности сигнала соответственно на входе и выходе элемента, выраженные в Вт, мВт (mВт, милливатт) или мкВт (μВт, микроватт).

Помимо дБ, существует еще одна похожая логарифмическая единица измерения – дБм. В отличие от дБ, которые характеризуют потери (во сколько раз уменьшается мощность оптического сигнала) или усиление (во сколько раз увеличивается мощность оптического сигнала), дБм показывают уровень мощности сигнала, относительно опорной мощности равной 1 мВт.

Перевод мощности сигнала из мВт в логарифмическую шкалу – дБм, производится измерителем оптического излучения по формуле

                    (2.1)

где P0=1 мВт – абсолютный нулевой уровень, рекомендованный МСЭ-Т (международным союзом электросвязи,  сектором стандартизации). Буква "м", добавленная после дБ, означает, что в качестве опорного уровня мощности взят 1 мВт. Если качестве опорного уровня мощности взять 1 мкВт, то обозначение будет иметь вид дБмк. В англоязычной литературе часто dBm обозначают dBmW, (переводя на рус. – дБмВт), акцентируя внимание на то, что дБ взят по мощности, а не по напряжению или току. Для сокращения записи обычно Вт опускают, и остается просто дБм.

    Может возникнуть вопрос, зачем мощность сигнала переводить в дБм? Ответ очевиден – чтобы можно было при расчетах оперировать с дБ и в результате возникающих в линии связи (проводной или беспроводной) потерь и  усилений сигнала вычислить его уровень на входе приемника.

    Хорошо, почему тогда в качестве опорного уровня принят 1 мВт, не проще было бы взять P0=1 Вт и уровень сигнала отображать также в дБ? Согласно ОСТ 45.159-2000, децибел – это логарифмическая единица уровней, затуханий и усилений.    Поэтому уровень сигнала также можно выражать в дБ, только в этом случае, по-видимому, чтобы не путать уровень сигнала с потерями  используют обозначение дБВт (англ. dBW)

                    (2.2)

Обратное преобразование из дБВт в Вт осуществляется по следующей формуле:

Почему в качестве опорного уровня принят 1 мВт? Честно говоря, ответ на этот вопрос нигде не встречается. На наш взгляд это значение используется в силу следующих обстоятельств.

Единица измерения дБм используется в радиотехнике, СВЧ-технике и волоконно-оптических системах передачи в качестве удобной меры уровня мощности сигнала. При выражении величины мощности в дБм в качестве нулевого отсчета берется опорная мощность P0=1 мВт, т.е. сигнал с мощностью P=1 мВт соответствует 0 дБм. В радиосвязи и ВОЛС используются сигналы, мощность которых лежит приблизительно как раз в районе 1 мВт. Например, при организации с помощью ноутбуков беспроводной локальной сети типичная мощность излучаемого радиосигнала составляет 32 мВт. В оптическом канале максимальная мощность ограничена, с одной стороны, возможностью возникновения нелинейных эффектов, с другой – соображениями лазерной безопасностью. Лазером в 500мВт можно ослепить летчика самолета. Максимальная мощность группового оптического сигнала в интерфейсе MRI-SM не должна превышать 50 мВт (уровень мощности P0max = 17 дБм). Выходная мощность генераторов сигнала простирается обычно от -140 дБм до +20 дБм или от 0,01 фВт (фемто Ватт) до 0,1 Вт. Базовые станции сотовой связи осуществляют передачу сигналов примерно на уровне +43 dBm или 20 Вт. Уровень сигнала мобильных телефонов лежит в пределах от +10 дБм до +33 дБм или от 10 мВт до 2 Вт. Вещательные передатчики работают в пределах от +70 дБм до +90 дБм или от 10 кВт до 1 МВт.

В связи с этим, если бы мы для отображения уровня сигнала использовали дБВт, то нам пришлось бы работать с отрицательными величинами: 1 мВт соответствует минус 30 дБВт, 50 мВт соответствует минус 13 дБВт. Очевидно, это вызывает некоторую путаницу – большая мощность соответствует меньшему уровню сигнала. Таким образом, выражение уровня мощности в дБм в системах телекоммуникаций в большинстве случаев является более удобным, нежели дБВт.

Возможно также, что выбор опорной мощности в  1 мВт появился в результате следующих обстоятельств. Исторически сложилось в качестве действующего значения опорного напряжения в канале передачи брать 0.775 В (из ранних телефонных стандартов), а в качестве нагрузки 600 Ом (сопротивление катушек приемного электромагнита у аппарата Морзе). В этом случае рассеиваемая мощность на нагрузке будет составлять 1 мВт.

  1. Довольно часто, наравне с децибелами применяются неперы. Непер – логарифмическая величина (натуральный логарифм безразмерного отношения физической величины к одноимённой физической величине, принимаемой за исходную). Своё название данная единица получила в честь математика, "изобретателя логарифмов" Джона Непера.

  2. Децибел не является официальной единицей в системе единиц СИ, хотя по решению Генеральной конференции по мерам и весам допускается его применение без ограничений совместно с СИ, а Международная палата мер и весов рекомендовала включить его в эту систему.

  3. При некотором навыке операции с децибелами вполне реально выполнять в уме. Для этого полезно помнить следующие взаимосвязи:

1 дБ – в 1.25 раза,
3 дБ – в 2 раза,
10 дБ – в 10 раз.

Отсюда, раскладывая "более сложные значения" на "составные", получаем:

6 дБ = 3 дБ + 3 дБ – в 2·2 = в 4 раза,
12 дБ = 4 · (3 дБ) – в 24 = в 16 раз

а также:

13 дБ = 10 дБ + 3 дБ – в 10·2 = в 20 раз,
20 дБ = 10 дБ + 10 дБ – в 10·10 = в 100 раз,

и т.д.

nag.ru

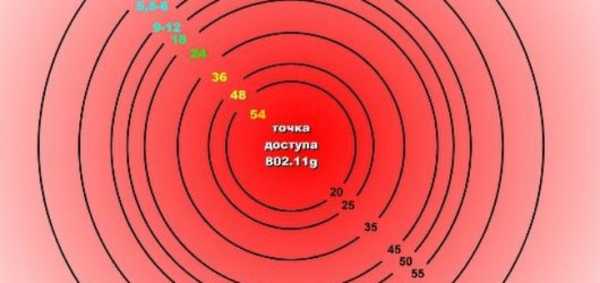

Dbm в милливатты

Что за странный пассажир? Ладно бы дебил, или, на худой конец, имбецил, так ведь нет - децибел, мать его. Выпили по децелу, закусили, понимания не прибавило, ещё по сто, уже лучше - начали генерить мыслю. И на кой хрен нам в батарее разводить мудрёные величины, да ещё не при бабах будет сказано , численно равные десятичному логарифму безразмерного отношения физической величины к одноимённой физической величине, принимаемой за исходную, умноженному на десять? Всё равно - как отмеряли потери сигнала в линиях километрами стандартного кабеля, так и будем отмерять. Ответ не сложен - для удобства мировосприятия.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 2 1 Watts, Milliwatts, dBi, dBm CCNA Wireless 200 355

Преобразование DBm В МВт


Когда мы пытаемся получить соседние ячейки и их LAC, MNC, сигнал и при использовании других приложений Android , мы получаем сигнал в виде отрицательного значения например, dbm. Как я должен принять это? Должен ли я игнорировать знак -ve и принимать абсолютное значение или меньше прочности, чем ? Из этой формулы мощность в дБм 1 Вт составляет 30 дБм. Поскольку расчет является логарифмическим, каждое увеличение на 3 дБм приблизительно эквивалентно удвоению фактической мощности сигнала.

Здесь есть калькулятор конверсий и таблица сравнения здесь. Есть также таблица сравнения на английской странице Википедии, но ценность, которую она дает для мобильных сетей, немного не подходит. Чтобы понять это, вам нужно посмотреть на отрицательные числа. Или подумайте о своем банковском счете. Кроме того, при измерении температуры ниже градусов. Уровни сигнала для мобильных сетей всегда являются отрицательными значениями дБм, поскольку передаваемая сеть недостаточно сильна, чтобы давать положительные значения дБм.

Как это повлияет на ваше местоположение? Понятия не имею, потому что не знаю, какую технологию вы используете для оценки местоположения. Я думаю, что это сбивает с толку думать об этом с точки зрения отрицательных чисел. Поскольку это Логарифм, думайте об отрицательных значениях так же, как вы думаете о степенях десяти.

Имея это в виду и используя формулы из ответа S-списков и предполагая, что наша базовая мощность составляет 1 мВт во всех этих случаях , мы можем построить небольшую таблицу:.

Когда я думаю об этом так, я обнаруживаю, что легче понять, что чем более отрицательное значение дБм, чем дальше справа от десятичного разделителя фактическое значение мощности. Когда дело доходит до мобильных сетей, это не так сильно, что они недостаточно мощны, скорее, они более чувствительны.

Когда вы видите характеристики приемников с дБм далеко в отрицательные значения, то, что вы видите, является более чувствительным оборудованием. Обычно вы хотите, чтобы ваш передатчик был мощным дальше к позитивам , а ваш приемник - чувствительным дальше к негативам. На конце ms Rx lev находится в диапазоне от 0 до дБм Средняя мощность антенны, которая принимается на конце ms всегда менее 1 мВт. Как это повлияет на мое местоположение? Pranit Kothari.

Это удобный способ измерения мощности. Ваш фактический вопрос был "знак считается? S List. Вот почему это всегда -ве.


Dbm в милливатты – Преобразование dBm в мВт

Чтобы быстрее преобразовать можно использовать данную таблицу, которая облегчит весь данный процесс:. Системная интеграция в Одессе. Настройка под ключ. Internet для современных людей стал не только незаменимым и необходимым атрибутом, но и предметом первой значимости, заменив собой большое количество других вещей, используемых ранее.

Таблица поможет перевести dBm в мВт (милливатт).

Перевод mW в dBm

Я хочу получить повторитель WiFi, поэтому я искал его спецификацию в интернете.. Я хочу, чтобы он имел широкий ассортимент. В каждой строке указывается скорость передачи данных, достижимый уровень чувствительности сигнала и частота ошибок. Вы можете использовать формулы, например, из Википедии. Для d, f в метрах и килогерцах, соответственно, постоянная становится , Для d, f в метрах и мегагерцах, соответственно, постоянная становится , Для d, f в километрах и мегагерцах соответственно постоянная становится 32,45 ". Или вставьте цифры в один из многочисленных онлайн-калькуляторов.

Оптический бюджет. Мощность дБм.

Random converter. Для преобразования между децибел-милливаттами, децибел-микровольтами и другими значениями в этом конвертере задайте значение импеданса. Оно не должно быть отрицательным. От аттометра до парсека — это все о расстоянии.

Такой перевод требуется после измерения уровня сотового сигнала - для грамотного расчета системы усиления GSM или 3G и выбора соответствующих: репитера сотового сигнала, антенн и соединительных кабелей. В ней отмечены уровни выходной мощности популярных и наиболее часто используемых моделей репитеров сотового сигнала.

Что означает отрицательный dbm в силе сигнала?

Account Options Войти. Для всех. Добавить в список желаний. Многие устройства, которые отправляют и принимают данные через антенны, предоставляют вам информацию об их мощности в единицах дБм. Переведите децибел-милливатты в милливатты и наоборот!

dBm - логарифмическая единица мощности

Она будет полезна многим радиолюбителям в качестве настольного листа, особенно тем,кто занимается конструированием, настройкой и измерением параметров радиоприемной техники. Подобные таблицы уже печатались в различной литературе, но была сделана попытка обобщить и разместить все на одном листе. Я и многие мои знакомые распечатав на принтере эту таблицу, убедились в ее пользе. Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы.

Перевод единиц измерения децибел-милливатт — децибел-ватт (дБм— дБВт).

Введите число дБм dBm , которое вы хотите преобразовать в текстовое поле, чтобы увидеть результаты в таблице. Метрическая лошадиная сила. Электрическая лошадиная сила.

Величина абсолютная. Может иметь значения от 0 и до очень больших величин. Применительно к нашей тематике, это коэффициент усиления или, наоборот, затухания мощности сигнала. Величина относительная. Может иметь как положительные, так и отрицательные значения.

Общая сумма с учетом скидки пусто.

Random converter. Для преобразования между децибел-милливаттами, децибел-микровольтами и другими значениями в этом конвертере задайте значение импеданса. Оно не должно быть отрицательным. Две лошади способны неспешно везти телегу, на которой сидит 20 человек. Может ли локомотив мощностью л. Примеры абсолютных логарифмических единиц и величин в децибелах с суффиксами и опорными уровнями. Логарифмическая шкала и логарифмические единицы часто используется в тех случаях, когда необходимо измерить некоторую величину, изменяющуюся в большом диапазоне.

Это устройство обычно используется в области телекоммуникаций, например, заданная выходная мощность АП или используется при проектировании беспроводной локальной сети WLAN. Выраженная в дБ, информирует нас, насколько эта мощность меньше или больше от мощности 1мВт. Конечно, уровню 0 дБ соответствует 1мВт милливатт.


all-audio.pro

Что такое dBi, dBm? - 3G-aerial

Для начинающих несколько слов о не понятных для многих единицах измерения принятых в антенной технике и радиотехнике высоких частот.

  • dB (дБ) — децибел. В общем случае логарифмическая единица отношений чего либо. Заменяет собой такое понятие как «разы». Т.е. это не абсолютная величина типа вольт или ватт, а относительная, как например проценты.

    Np(dB) = 10 lg (P1/P2)

    Например, если уровень сигнала возрос в 1000 раз по мощности, то это соответствует +30 dB (говорят сигнал возрос на 30 дБ). Применение такой единицы измерения отношений, позволяет заменить умножение/деление на сложение/вычитание при подсчете усиления/ослабления. Пример... В фидере сигнал был ослаблен в 4 раза, а усилитель его повысил в 220 раз. Тогда в системе фидер-усилитель сигнал усилился в 220 / 4 = 55 раз. В децибелах расчет проще 23 - 6 = 17 дБ.

  • dBm (дБм). Иногда удобно какую либо величину принять за эталон (нулевой уровень) и относительно ее измерять уровень уже в децибелах. Так, если принять за нулевой уровень — 1мВт и относительно его измерять мощность по логарифмической децибельной шкале, то появляется такая единица измерения как дБм(1мВт = 0 дБм). Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, dBm - это мера мощности. В ней измеряют уровень слабых сигналов (в том же «палкомере» модема), чувствительность приемников, мощность передатчиков  и т.п. Например уровень в 50 мкВ на 50-омном входе приемника соответствует уровню мощности 5·10-8 мВт или -73 дБм. Измерять чувствительность в единицах мощности более удобно, чем в единицах напряжения, так так нам приходится иметь дело с сигналами разной формы, в том числе шумовыми. К тому же, мы избавляемся от необходимости каждый раз уточнять, каково входное сопротивление приемника. Например, пороговая мощность большинства "свистков", при которой они еще коннектятся с базовой станцией около -110 dBm. Мощность передатчика тоже можно измерять в dBm. Например мощность Wi Fi роутера в 100 мВт равна 20 dbm. Можно воспользоваться нашим онлайн калькулятором для перевода мВт в дБм и обратно. Во многих устройствах вы обнаружите уровень сигнала в asu. Это еще одна единица измерения уровня сигнала, призваная вогнать в ступор анонима своей непонятностью. Расшифровывается - "Arbitrary Strength Unit" - усредненная единица уровня сигнала. Дело в том, что в разных диапазонах мы используем каналы с разной модуляцией, разной полосой частот и т.п. Поэтому равные dBm в 3G и 4G - не эквивалентны одинаковой чувствительности по отношению сигнал/шум в канале. Чтобы привести чувствительность к единому знаменателю придумали asu. Связь между asu и dBm для разных диапазонов следующая:

    • GSM: dBm = 2 × ASU - 113, ASU в диапазоне значений 0..31 и 99 (сеть не определена).
    • UMTS: dBm = ASU - 116, ASU в диапазоне значений -5..91 и 255 (сеть не определена).
    • LTE: (ASU - 141) ≤ dBm < (ASU - 140)
  • dBi (дБи). Единица измерения усиления антенн относительно «эталонной» антенны. За такую эталонную антенну принят так называемый изотропный излучатель - идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%. Излучение сигнала таким излучателем происходит с равномерной интенсивностью во все стороны. Такой антенны в природе не существует, это виртуальный объект, однако, очень удобный в качестве эталона для измерения параметров реальных антенн. Существует еще одна единица: dBd - здесь за эталон принят полуволновой диполь. Однако, использование dBi предпочтительнее, т.к. в этом случае проще расчет энергетического баланса трассы радиосвязи. dBi - это относительная единица, ничем по сути от простого децибела не отличима, кроме определения эталона, относительно которого и идет отсчет. Принципиальной разницы между dBi и dBd нет - усиление в dBi = усилению в dBd + 2.15 dB. В старых радиолюбительских книжках и журналах усиление антенн измеряют просто в децибелах. В этом случае чаще всего имеется ввиду усиление относительно полуволнового вибратора, т.е. оно эквивалентно dBd. Измерение относительно изотропного излучателя изначально использовалось только в США, но в последнее время распространилось во всем мире, поэтому во избежании путаницы сейчас, если речь идет об усилении антенны, правилом хорошего тона считается использование децибела с суффиксом - dBi или dBd.


 В принципе за «нулевой уровень» можно принять любую величину. Так на свет появляются такие звери как "дБмкВ" (напряжение - отношение к одному микровольту), "дБВт" (мощность - отношение к одному ватту). В акустике за нулевой уровень звука принято звуковое давление 2·10-5 Па - порог слышимости. При этом там не стали заморачиваться с довеском к «дБ», а прямо так и измеряют уровень звука в децибелах. Так сложилось исторически, потому что децибелы впервые применялись именно в области акустики. Но надо иметь ввиду - это как бы не «чистые» относительные децибелы, а «звуковые» - абсолютные. Например, шум реактивного самолета с расстояния 25 м равен 140 дБ, а 0 дБ - это порог слышимости. Часто можно встретить единицу под именем dBA. Она специально придумана для измерений интенсивности шумов. Величина дБА - уровень звукового давления, измеренный в "звуковых" децибелах при помощи шумомера, содержащего корректирующую цепочку, имитирующую чувствительность человеческого уха, что дает возможность получать отсчеты более соответствующие реальной слышимости шума.

Вообще, люди начали использовать децибелы для измерения различных вещей не просто так. Еще в XIX веке психофизиологами Эрнстом Вебером и Густавом Фехнером было установлено, что “сила ощущения p пропорциональна логарифму интенсивности раздражителя S”. Это относится к звуку, освещенности, тактильным ощущениям.
В технике проводной связи используют другую единицу - Непер. Неперы определяются не через десятичный, а через натуральный логарифм. Может это и правильнее, ведь многие законы природы основаны на числе Эйлера, которое является основанием натурального логарифма. Но все-таки мы пользуемся децибелами. (1 непер = 8,686 дБ)

При расчетах все эти dB, dBi, dBm по сути своей все являются децибелами, т.е. суммируются (если усиление) или вычитаются (если затухание), но dBm имеет приоритет как мера мощности сигнала. Например:

Уровень на входе приемника(dBm) = Мощность передатчика(dBm) + Усиление антенн(dBi) - Ослабление сигнала(dB)

Неискушенный аноним обычно теряется при виде такого изобилия разновидностей децибел. Но затем приходит понимание, что это приносит упрощение в расчетах. Например в расчете дальности связи Wi-Fi. Многим трудно наглядно представить себе «децибельную» шкалу, особенно в отрицательной области. На самом деле это легко сделать по аналогии с привычным всем термометром. Чем выше мощность в dBm, тем «теплее» цифра. Другими словами -75dBm больше (выше по шкале, «теплее»), чем -95dBm. Более отрицательная цифра в параметре чувствительностии означает, что приемник способен принять более слабый (холодный) сигнал.

Вот так оно все запутано в этом децибельном царстве. И напоследок... Имейте ввиду, что децибел и имбецил совершенно разные понятия.





3g-aerial.biz

Перевод дБм в дБ (dBm в dB), взаимозависимость между мощностью и затуханием

  1. Главная

Вопрос о переводе дБ в дБм  и наоборот часто приходится слышать от клиентов, встречать на специализированных форумах. Однако, как бы не хотелось, нельзя перевести мощность в затухание.

Если мощность оптического сигнала измерена в дБм, то для определения затухания A (дБ) необходимо от мощности сигнала на входе в линию отнять мощность сигнала на выходе из нее. Но обо всем этом по порядку.

Оптическая мощность, или мощность оптического излучения – это основополагающий параметр оптического сигнала. Он может быть выражен в привычных нам единицах измерения – Ватт (Вт), милливатт (мВт), микроватт (мкВт). А также логарифмических единицах – дБм.

Затухание оптического сигнала (А) – величина, которая показывает во сколько раз мощность сигнала на выходе линии связи (P вых) меньше мощности сигнала на входе этой линии (Pвх). Затухание выражается в дБ (дециБелл) и может быть определено по следующей формуле:

Рисунок 1 – формула расчета оптического затухания в случае если оптическая мощность выражена в Вт

Немного непривычно, не так ли? Логарифмические линейки и таблицы – уходят в прошлое, по крайней мере для молодых монтажников их давно уже заменил калькулятор. И даже с учетом использования калькулятора – такая формула не сильно удобна. Поэтому, для упрощения расчетов было принято решение перевести единицы измерения мощности в логарифмический формат и таким образом избавиться от логарифмов в формуле:

Рисунок 2 – пересчет мощности из мВт в дБм

Для перевода дБм в Вт и наоборот можно пользоваться также таблицей:

дБм Милливат
0 1,0
1 1,3
2 1,6
3 2,0
4 2,5
5 3,2
6 4
7 5
8 6
9 8
10 10
11 13
12 16
13 20
14 25
15 32

В результате пересчета, формула вычисления оптического затухания (рис 1) превращается в:

Рисунок 3 – перевод дБм в дБ (dBm в dB), взаимозависимость между мощностью и затуханием

Учитывая тот факт, что все известные автору измерители оптической мощности в качестве основной единицы измерения используют дБм, то используя формулу на рис 3 инженер может определить уровень затухания даже в уме. Кроме того, многие приборы имеют функцию установки опорного уровня, благодаря чему пользователю выдается значение потерь сразу в Дб.

В этом случае, измерение затухания оптической линии значительно упрощается, что продемонстрировано на следующем видео.

Измерение затухания оптической линии

Зачастую измерянного значения затухания в дБ – достаточно. Однако для того, чтобы представить во сколько раз уменьшился входной сигнал, можно воспользоваться формулой:

m = 10(n / 10)

где m – отношение в разах, n – отношение в децибелах

можно также пользоваться следующей таблицей:

Таблица 1 – перевод дБ в разы

дБ Раз дБ Раз дБ Раз
0 1,000 0,9 1,109 9 2,82
0,1 1,012 1 1,122 10 3,16
0,2 1,023 2 1,26 11 3,55
0,3 1,035 3 1,41 12 3,98
0,4 1,047 4 1,58 13 4,47
0,5 1,059 5 1,78 14 5,01
0,6 1,072 6 2,00 15 5,62
0,7 1,084 7 2,24 16 6,31
0,8 1,096 8 2,51 17 7,08
