ГОСТ 2.728-74 (СТ СЭВ 863-78 и СТ СЭВ 864-78) Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Резисторы, конденсаторы (с Изменениями N 1, 2), ГОСТ от 26 марта 1974 года №2.728-74

ГОСТ 2.728-74

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors

МКС 01.080.40
31.040

31.060

Дата введения 1975-07-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 марта 1974 г. N 692 дата введения установлена 01.07.75

ВЗАМЕН ГОСТ 2.728-68, ГОСТ 2.729-68 в части п.12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., июле 1991 г., (ИУС N 11-80, 10-91)

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

Обозначения резисторов общего применения

2. Обозначения резисторов общего применения приведены в табл.1.

Таблица 1*

________________

* Письмом Росстандарта от 08.04.2019 г. N 6091-ИК/03 разъясняется, что «В таблице N 1 ГОСТ 2.728-74 допущена опечатка в отношении единиц измерения мощности, следует читать не «В», а «Вт». — Примечание изготовителя базы данных.


Наименование	Обозначение
1. Резистор постоянный Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:
0,05 В
0,125 В
0,25 В
0,5 В
1 В
2 В
5 В
2. Резистор постоянный с дополнительными отводами:
а) одним симметричным
б) одним несимметричным
в) с двумя
Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами
3. Шунт измерительный
Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь
4. Резистор переменный
Примечания:
1. Стрелка обозначает подвижный контакт
2. Неиспользуемый вывод допускается не изображать
3. Для переменного резистора в реостатном включении допускается использовать следующие обозначения:
а) общее обозначение
б) с нелинейным регулированием
5. Резистор переменный с дополнительными отводами
6. Резистор переменный с несколькими подвижными контактами, например, с двумя:
а) механически не связанными
б) механически связанными
7. Резистор переменный сдвоенный
Примечание к пп.4-7. Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.721-74; например, резистор переменный:
а) с плавным регулированием
б) со ступенчатым регулированием
Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием
в) с логарифмической характеристикой регулирования
г) с обратно логарифмической (экспоненциальной) характеристикой регулирования
д) регулируемый с помощью электродвигателя
8. Резистор переменный с замыкающим контактом, изображенный:
а) совмещенно
б) разнесенно Примечания: 1. Точка указывает положение подвижного контакта резистора, в котором происходит срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.
2. При разнесенном способе замыкающий контакт следует изображать. 3. Точку в обозначениях допускается не зачернять.
9. Резистор подстроечный
Примечания:
1. Неиспользуемый вывод допускается не изображать
2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение
10. Резистор переменный с подстройкой
Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:

11. Тензорезистор:
а) линейный
б) нелинейный
12. Элемент нагревательный
13. Терморезистор:
а) прямого подогрева с положительным температурным коэффициентом
с отрицательным температурным коэффициентом
б) косвенного подогрева
14. Варистор

(Измененная редакция, Изм. N 1, 2).

Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл.2.

Таблица 2


Наименование	Обозначение
1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости
2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя
Примечания:
1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра
2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов
3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:
а) совмещенно
б) разнесенно
Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками
4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечание к пп.3 и 4. При разнесенном изображении применяют следующие условности:
а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;
б) линии механической связи между обозначениями подвижных контактов не изображают;	или
в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками
Примечание. Обозначения, установленные в табл.2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное исполнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл.3.

Таблица 3


Наименование	Обозначение
1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр
2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:
а) механически не связанными
б) механически связанными
3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком
Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует
4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком
Примечания:
1. На короткозамкнутом участке потенциометра сопротивление равно нулю.
2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять
5. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечания:
1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками.
2. При разнесенном изображении действуют условности, установленные в примечании к пп.3 и 4 табл.2
Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

Обозначения конденсаторов

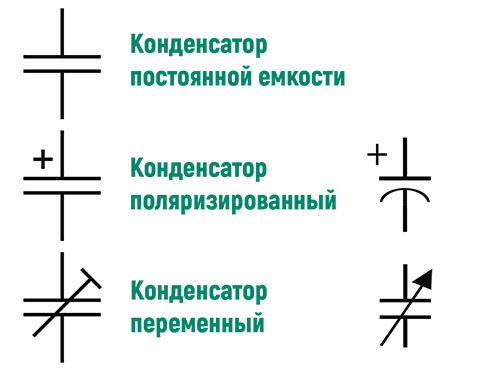

5. Обозначения конденсаторов приведены в табл.4

Таблица 4


Наименование	Обозначение
1. Конденсатор постоянной емкости
Примечание. Для указания поляризованного конденсатора используют обозначение
1а. Конденсатор постоянной емкости с обозначенным внешним электродом
2. Конденсатор электролитический:
а) поляризованный
б) неполяризованный
Примечание. Знак «+» допускается опускать, если это не приведет к неправильному пониманию схемы.
3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:
а) совмещенно
б) разнесенно
4. Конденсатор проходной
Примечание. Дуга обозначает наружную обкладку конденсатора (корпус) Допускается использовать обозначение
5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора
6. Конденсатор с последовательным собственным резистором
7. Конденсатор в экранирующем корпусе:
а) с одной обкладкой, соединенной с корпусом
б) с выводом от корпуса
8. Конденсатор переменной емкости
9. Конденсатор переменной емкости многосекционный, например, трехсекционный
10. Конденсатор подстроечный
11. Конденсатор дифференциальный
11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)
Примечание к пп. 8-11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например
12. Вариконд
13. Фазовращатель емкостный
14. Конденсатор широкополосный
15. Конденсатор помехоподавляющий

(Измененная редакция, Изм. N 1).

Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации

6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены в табл.5.

Таблица 5


Наименование	Обозначение	Отпечатанное обозначение
1. Резистор постоянный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
2. Конденсатор постоянной емкости, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
3. Конденсатор электролитический поляризованный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи

Примечание. Линии электрической связи — по ГОСТ 2. 721-74.

(Измененная редакция, Изм. N 2).

Размеры условных графических обозначений

7. Размеры условных графических обозначений приведены в табл.6.

Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

Таблица 6


Наименование	Обозначение
1. Резистор постоянный
2. Резистор постоянный с дополнительными отводами:
а) одним
б) с двумя
3. Резистор переменный
4. Резистор переменный с двумя подвижными контактами
5. Резистор подстроечный
6. Потенциометр функциональный
7. Потенциометр функциональный кольцевой замкнутый:
а) однообмоточный
б) многообмоточный, например, двухобмоточный
8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
9. Конденсатор постоянной емкости
10. Конденсатор электролитический
11. Конденсатор опорный
12. Конденсатор переменной емкости
13. Конденсатор проходной

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
Единая система конструкторской
документации. Обозначения условные
графические в схемах: Сб. ГОСТов. —
М.: Стандартинформ, 2010

ГОСТ 2.728-74 (СТ СЭВ 863-78 и СТ СЭВ 864-78) Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Резисторы, конденсаторы (с Изменениями N 1, 2)

ГОСТ 2.728-74

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors

МКС 01.080.40
31.040

31.060

Дата введения 1975-07-01

ВЗАМЕН ГОСТ 2.728-68, ГОСТ 2.729-68 в части п.12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., июле 1991 г., (ИУС N 11-80, 10-91)

Обозначения резисторов общего применения

2. Обозначения резисторов общего применения приведены в табл.1.

Таблица 1*

________________


Наименование	Обозначение
1. Резистор постоянный Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:
0,05 В
0,125 В
0,25 В
0,5 В
1 В
2 В
5 В
2. Резистор постоянный с дополнительными отводами:
а) одним симметричным
б) одним несимметричным
в) с двумя
Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами
3. Шунт измерительный
Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь

ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы / ЕСКД / 2 728 74

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

Обозначения на эл схемах — советы электрика

Как читать электрические схемы

Источник: https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

Схемы по электрике. Виды и типы. Некоторые обозначения

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

Электрические.
Газовые.
Гидравлические.
Энергетические.
Деления.
Пневматические.
Кинематические.
Комбинированные.
Вакуумные.
Оптические.

Основные типы:

Структурные.
Монтажные.
Объединенные.
Расположения.
Общие.
Функциональные.
Принципиальные.
Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме

Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:

Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
Лучше для начала разделить схему на части, если много элементов и схема сложная.
Начинают сборку от фазы.
При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

Обратите внимание

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

Обозначение электрических элементов на схемах

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах.

Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал».

И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.На функциональной схеме указаны блоки и связи между ними
Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.Принципиальная схема детализирует устройство
Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью.

Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов.

Важно

Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты.

Совет

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44.

Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок).

Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника.

Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Буквенно цифровые обозначения в схемах

Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Обозначение электрических элементов на схемах – ЯСтрой

ПодробностиКатегория: НачинающимОпубликовано 20.04.2016 13:41Автор: AdminПросмотров: 3064

Электрическая схема представляет собой особый язык который при помощи специальных обозначений описывает работу и содержание электрического устройства или целой системы взаимосвязанных электрических блоков.

Условные обозначения на электрических схемах получаются из простых геометрических примитивов : квадрат, треугольник, окружность, прямоугольник. А также из пунктирных линий,сплошных линий разной толщины, точек и др.

Обратите внимание

Их сочетание при помощи специальной системы, которая описана в стандартах позволяет осуществить обозначение любых электрических приборов, устройств, электрических машин, электрических связей, виды способы соединения обмоток, способы регулирования и т.п.

На электрических схемах дополнительно используют специальные знаки, которые поясняют особенность работы элемента схемы. Так, например есть три типа контактов:

замыкающий;
размыкающий;
переключающий

Обозначение определенное в стандарте отражает только основную функцию контакта, это размыкание и замыкание электрической цепи. Для того чтобы указать дополнительных функций контакта в стандартах для этих целей приняли специальные символы и знаки которые наносятся на подвижные части контакта.

Такие знаки позволяют отличать к примеру контакты по функциональному назначению.

Некоторые элементы имеют не одно а несколько вариантов обозначения на схемах. К примеру существует несколько отличных вариантов обозначения переключающих ,выключающих устройств и обмоток трансформаторов. Примять можно разные обозначения в зависимости от конкретного случая.

Если устройство или элемент не определены в стандарте то его нужно обозначать исходя из его принципа действия основываясь на обозначении аналогичных и схожих устройствах с соблюдением основных принципах обозначения принятых в стандарте.

Обозначения на электрических схемах. ГОСТ

Буквенно-цифровые обозначения на электрических схемах. Скачать ГОСТ 2.710-81

Условные обозначения размеров. Скачать ГОСТ 2747-68

Источник:

Обозначения на электрических схемах. Общие сведения

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах.

Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей.

Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение.

В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

О розетках

Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Штепсельные розетки разделяют на группы:

В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

Конструкции выключателей:

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

Важно

В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется. Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

Примечание:

Обозначения различных выключателей

Примечание:

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Примечание:

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Зажимы.

Присоединительный зажим электрического устройства переменного тока:

Провода.

Переменный ток — обозначение проводов:

Постоянный ток – обозначение проводов:

Другие:

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

Будем рады, если подпишетесь на наш Блог!

Источник:

Условные обозначения на электрических схемах (ГОСТ)

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Графические обозначения на однолинейной схеме

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.).

Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е.

Источник: https://hami-million.ru/kommunikatsii/oboznachenie-elektricheskih-elementov-na-shemah.html

Условные обозначения на схемах электроснабжения

Электрическая схема — это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними.

Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент.

Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Совет

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.

Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

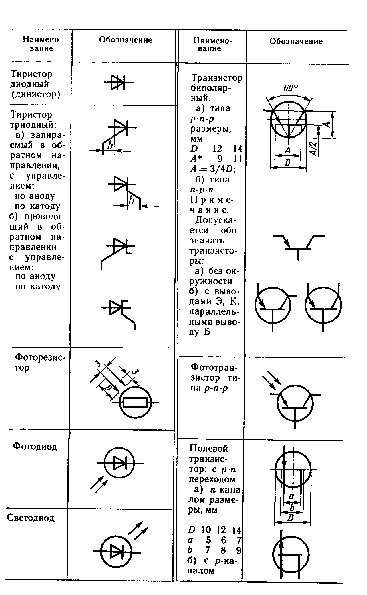

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

Источник: http://electricremont.ru/uslovnye-oboznacheniya-na-shemah-elektrosnabzheniya.html

Как читать автомобильные электрические схемы

Выход из строя электронных компонентов современного автомобиля может приводить к его полному обездвиживанию. Хорошо, если это случилось у вашего дома или работы, но если такое случается на трассе или на природе — такая поломка может обойтись вам крайне дорого: как в плане денег, так и в плане потерянного времени и даже (надеюсь до такого не дойдет) здоровья!

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь.

Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата).

По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково.

Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их.

Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах.

Схематическое расположение электрических компонентов на кузове

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1»Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector).

Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы.

Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Обратите внимание

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Кстати, на многих форумах автомобильные разъемы почему-то называют «фишками», в гугле по поводу такой «этимологии» никакой информации нет. Если вы знаете или догадываетесь, откуда пошло такое название, пишите в комментариях, не стесняйтесь.

Источник: http://artsybashev.ru/cardriver/kak-chitat-elektricheskie-shemi-avtomobilya/

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей.

А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может.

Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации.

Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем.

Важно

Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет.

В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома.

Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Содержание:

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы.

Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями.

Обратите внимание

Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению.

В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые.

Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию.

Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования.

Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

Важно

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования.

Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети.

К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы.

Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей.

Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы.

Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном.

Таким же образом выполняются и другие условные обозначения электрических схем.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов.

Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками.

Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

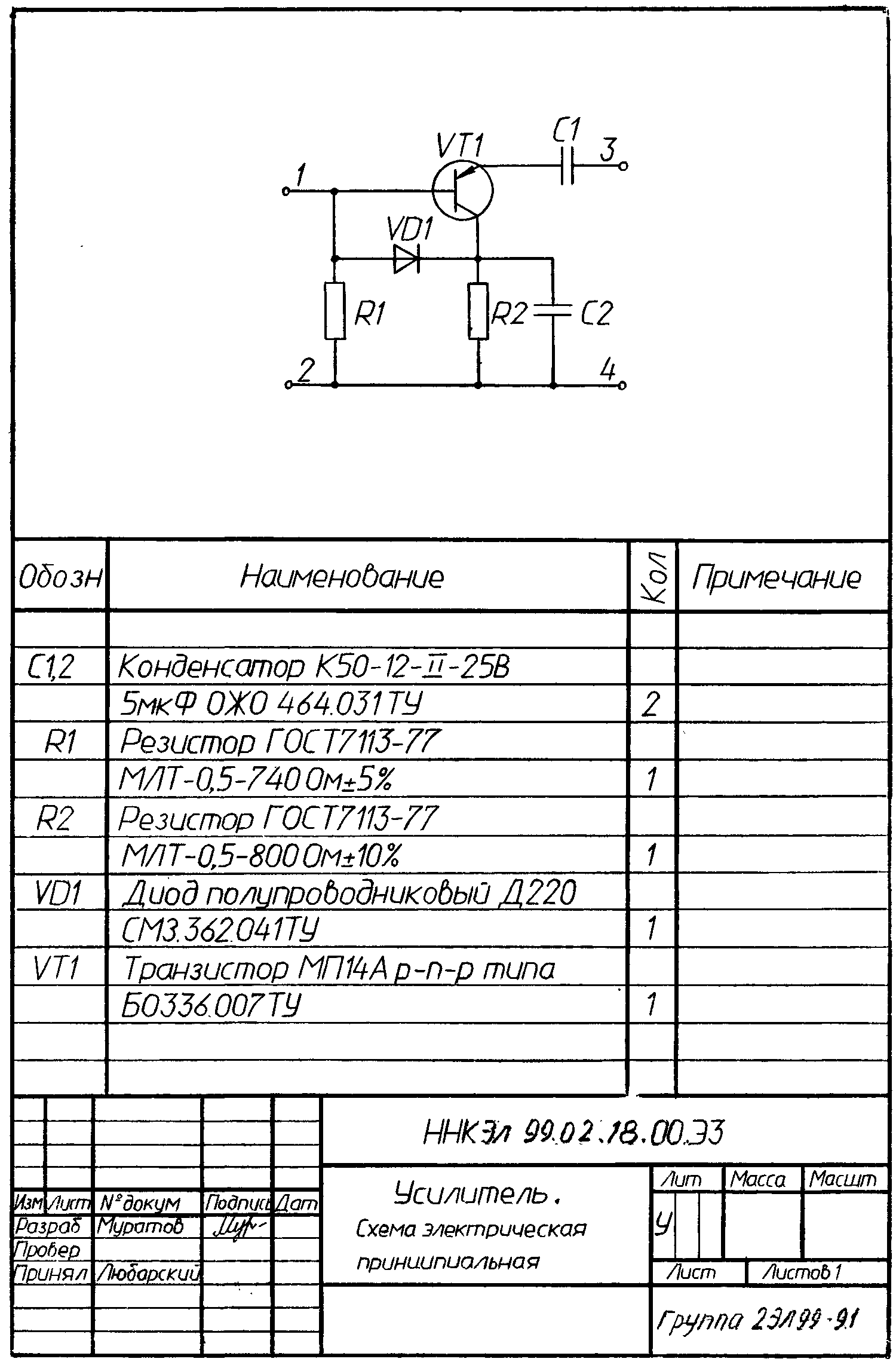

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников.

Она является основой разработок любых электронных устройств и электрических цепей.

Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Совет

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции.

Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента.

Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками.

Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться.

Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь.

Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

НомерНазваниеИзображение на схеме

1	Автоматический выключатель (автомат)
2	Рубильник (выключатель нагрузки)
3	Тепловое реле (защита от перегрева)
4	УЗО (устройство защитного отключения)
5	Дифференциальный автомат (дифавтомат)
6	Предохранитель
7	Выключатель (рубильник) с предохранителем
8	Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9	Трансформатор тока
10	Трансформатор напряжения
11	Счетчик электроэнергии
12	Частотный преобразователь
13	Кнопка с автоматическим размыканием контактов после нажатия
14	Кнопка с размыканием контактов при повторном нажатии
15	Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

НомерНазваниеОбозначение электрических элементов на схемах

1	Фазный проводник
2	Нейтраль (нулевой рабочий) N
3	Защитный проводник (“земля”) PE
4	Объединенные защитный и нулевой проводники PEN
5	Линия электрической связи, шины
6	Шина (если ее необходимо выделить)
7	Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей.

Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему.

Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка.

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа.

На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Совет

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение

1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

реле тока — РТ;
мощности — РМ;
напряжения — РН;
времени — РВ;
сопротивления — РС;
указательное — РУ;
промежуточное — РП;
газовое — РГ;
с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Источник: https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah

ГОСТ 2.728-74 (СТ СЭВ 863-78 и СТ СЭВ 864-78) Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Резисторы, конденсаторы (с Изменениями N 1, 2), ГОСТ от 26 марта 1974 года №2.728-74

ГОСТ 2.728-74

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors

МКС 01.080.40
31.040

31.060

Дата введения 1975-07-01

ВЗАМЕН ГОСТ 2.728-68, ГОСТ 2.729-68 в части п.12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., июле 1991 г., (ИУС N 11-80, 10-91)

Обозначения резисторов общего применения

2. Обозначения резисторов общего применения приведены в табл.1.

Таблица 1*

________________


Наименование	Обозначение
1. Резистор постоянный Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:
0,05 В
0,125 В
0,25 В
0,5 В
1 В
2 В
5 В
2. Резистор постоянный с дополнительными отводами:
а) одним симметричным
б) одним несимметричным
в) с двумя
Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами
3. Шунт измерительный
Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь
4. Резистор переменный
Примечания:
1. Стрелка обозначает подвижный контакт
2. Неиспользуемый вывод допускается не изображать
3. Для переменного резистора в реостатном включении допускается использовать следующие обозначения:
а) общее обозначение
б) с нелинейным регулированием
5. Резистор переменный с дополнительными отводами
6. Резистор переменный с несколькими подвижными контактами, например, с двумя:
а) механически не связанными
б) механически связанными
7. Резистор переменный сдвоенный
Примечание к пп.4-7. Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.721-74; например, резистор переменный:
а) с плавным регулированием
б) со ступенчатым регулированием
Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием
в) с логарифмической характеристикой регулирования
г) с обратно логарифмической (экспоненциальной) характеристикой регулирования
д) регулируемый с помощью электродвигателя
8. Резистор переменный с замыкающим контактом, изображенный:
а) совмещенно
б) разнесенно Примечания: 1. Точка указывает положение подвижного контакта резистора, в котором происходит срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.
2. При разнесенном способе замыкающий контакт следует изображать. 3. Точку в обозначениях допускается не зачернять.
9. Резистор подстроечный
Примечания:
1. Неиспользуемый вывод допускается не изображать
2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение
10. Резистор переменный с подстройкой
Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:

11. Тензорезистор:
а) линейный
б) нелинейный
12. Элемент нагревательный
13. Терморезистор:
а) прямого подогрева с положительным температурным коэффициентом
с отрицательным температурным коэффициентом
б) косвенного подогрева
14. Варистор

(Измененная редакция, Изм. N 1, 2).

Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций

Таблица 2


Наименование	Обозначение
1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости
2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя
Примечания:
1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра
2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов
3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:
а) совмещенно
б) разнесенно
Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками
4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечание к пп.3 и 4. При разнесенном изображении применяют следующие условности:
а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;
б) линии механической связи между обозначениями подвижных контактов не изображают;	или
в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками
Примечание. Обозначения, установленные в табл.2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное исполнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций

Таблица 3


Наименование	Обозначение
1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр
2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:
а) механически не связанными
б) механически связанными
3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком
Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует
4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком
Примечания:
1. На короткозамкнутом участке потенциометра сопротивление равно нулю.
2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять
5. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечания:
1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками.
2. При разнесенном изображении действуют условности, установленные в примечании к пп.3 и 4 табл.2
Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

Обозначения конденсаторов

5. Обозначения конденсаторов приведены в табл.4

Таблица 4


Наименование	Обозначение
1. Конденсатор постоянной емкости
Примечание. Для указания поляризованного конденсатора используют обозначение
1а. Конденсатор постоянной емкости с обозначенным внешним электродом
2. Конденсатор электролитический:
а) поляризованный
б) неполяризованный
Примечание. Знак «+» допускается опускать, если это не приведет к неправильному пониманию схемы.
3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:
а) совмещенно
б) разнесенно
4. Конденсатор проходной
Примечание. Дуга обозначает наружную обкладку конденсатора (корпус) Допускается использовать обозначение
5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора
6. Конденсатор с последовательным собственным резистором
7. Конденсатор в экранирующем корпусе:
а) с одной обкладкой, соединенной с корпусом
б) с выводом от корпуса
8. Конденсатор переменной емкости
9. Конденсатор переменной емкости многосекционный, например, трехсекционный
10. Конденсатор подстроечный
11. Конденсатор дифференциальный
11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)
Примечание к пп.8-11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например
12. Вариконд
13. Фазовращатель емкостный
14. Конденсатор широкополосный
15. Конденсатор помехоподавляющий

(Измененная редакция, Изм. N 1).

Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации

Таблица 5


Наименование	Обозначение	Отпечатанное обозначение
1. Резистор постоянный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
2. Конденсатор постоянной емкости, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
3. Конденсатор электролитический поляризованный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи

Примечание. Линии электрической связи — по ГОСТ 2.721-74.

(Измененная редакция, Изм. N 2).

Размеры условных графических обозначений

Таблица 6


Наименование	Обозначение
1. Резистор постоянный
2. Резистор постоянный с дополнительными отводами:
а) одним
б) с двумя
3. Резистор переменный
4. Резистор переменный с двумя подвижными контактами
5. Резистор подстроечный
6. Потенциометр функциональный
7. Потенциометр функциональный кольцевой замкнутый:
а) однообмоточный
б) многообмоточный, например, двухобмоточный
8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
9. Конденсатор постоянной емкости
10. Конденсатор электролитический
11. Конденсатор опорный
12. Конденсатор переменной емкости
13. Конденсатор проходной

Условные графические обозначения (УГО) компонентов электрических цепей на электрических схемах согласно стандарту ЕСКД.

– УГО линии питания с нулевым потенциалом (0 Вольт), обычно минус источника питания с ЭДС Е, говорят, зануление цепи. Когда в авто подсоединяется минус аккумулятора к (железному) корпусу (говорят, к массе), это и есть операция зануления. Общая точка всех межвентильных цепей, входов и выходов вентилей.

– УГО заземления. Все стационарные потребители электроэнергии (с точки зрения безопасности) должны быть заземлены: в землю закапывается массивный металлический предмет и к нему приваривается толстый провод, идущий от трансформаторов, станков и т.п. В случае попадания высокого напряжения (в быту – 220 Вольт) на корпус механизма его потенциал падает почти до нуля, ток сильно возрастает и что-нибудь сгорит: либо предохранитель, либо – если его нет – подводящий энергию сетевой провод. На электростанции точно так же заземлен генератор: земля хороший проводник, но в трехфазных цепях все равно «тянут» нулевой провод малого сечения. Нулевой провод на генераторе и на приемниках заземляется. В авто гибкий металлизированный ремень, прикрученный к корпусу и скользящий по земле, заземляет корпус, по нему стекает статическое электричество с массы на землю.

+5 Вольт – УГО линии питания с ЭДС Е=+5В (относительно нуля – общего провода нулевым потенциалом, минус источник питания).

	УГО резистора. Поглощает электроэнергию и преобразует в тепло, измеряется в Омах (Ом). Косая черта – допустимая (0,5 Вт) мощность рассеяния (без обдува): Вт.
	УГО конденсатора. Конденсатор не поглощает, а накапливает электроэнергию в электрическом поле, а потом отдает ее источнику. Емкость конденсатора измеряется в Фарадах. Например, емкость между атмосферой и землей – 1 Фарада (очень большая емкость).
	УГО электролитического конденсатора (говорят, электролит). Полярный, положительный электрод отмечается знаком «+». Используется в качестве фильтра нижних частот (ФНЧ) по питанию, емкость от единиц до тысяч микрофарад.
	УГО индуктивности. Индуктивность не поглощает, а накапливает электроэнергию в магнитном поле, а потом отдает ее источнику. Измеряется в Генри (Гн).

– стрелка, указатель направления движения информации, или тока (от плюса к минусу), или напряжения (от точки с более высоким потенциалом к точке с более низким потенциалом).

	Контакт разъемный, слева вилка (штырь), справа розетка (гнездо).
	Нормально-разомкнутый НР (замыкающий) контакт с механическим управлением проводимостью, моделирует операцию повторения. Вход Х, выход Y – проводимость участка цепи ab: проводимость есть, когда есть Х (т.е. импульс – нажато), Х=Y.
	Нормально-замкнутый НЗ (размыкающий) контакт с механическим управлением проводимостью, моделирует операцию инверсии (НЕ). Вход Х, выход Y – проводимость участка цепи ab: проводимость есть, когда нет Х (т.е. пауза – не нажато), .

npn – биполярный транзистор со слоями проводимости n (negative – электронная), р (positive – дырочная), n (электронная), питается положительным напряжением на коллекторе (относительно эмиттера, коллектор-эмиттер) управляется положительным напряжением на базе относительно эмиттера (база-эмиттер).

УГО npn транзистора. Выполняет роль усилителя тока; имеет параметр β – коэффициент усиления по току , изготовитель транзисторов гарантирует .

	Вентиль НЕ, инвертирует (на выходе) значение входного сигнала (инвертор).
	Вентиль 2И, логически перемножает два входных логических сигнала (конъюнктор).
	Вентиль 2ИЛИ, логически складывает два входных логических сигнала (дизъюнктор).
	Вентиль 2И-НЕ, элемент логики Шеффера.
	Вентиль 2ИЛИ-НЕ, элемент логики Пирса.
	Элемент памяти, фиксатор значения бита, R-S-триггер. Рабочая формула: , т.е. состояние триггера (уровень на выходе Q) на следующем такте будет единичным, если подан сигнал , установки триггера в единицу ИЛИ он находится в состоянии единица и нет сигнала сброса .
	Элемент памяти D-триггер с динамическим способом приема значения бита q со входаD по синхроимпульсу на входе С. Рабочая формула: , т.е. выход Q повторяет на следующем такте значение входа q на такте t.

USB – (universal series bus) универсальная последовательная шина (канал связи). Обмен пакетами. Пакет имеет формат:

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

Конденсаторы

бывают разных классов качества. Чтобы помочь вам определить, какой конденсатор подходит для конкретного применения, мы составили таблицу ниже. Обратите внимание: поскольку эти конденсаторы биполярные , полярность не имеет значения!

Конденсаторы

Тип конденсатора описание	Типичное рассеивание (f = 1 кГц и 20 ° C)	Размер	Цена	Стандартное приложение	Высококачественное приложение	Диэлектрическая среда
конденсатор электролитический конденсатор электролитический травленый	0.08 … 0,12	малый	низкий	импеданс коррекция	–	оксидная пленка
Конденсатор электролитический нетравленый	0,03 … 0,05	средний	низкий	параллельно с бас-драйвером	импеданс- коррекция	оксидная пленка
конденсатор полиэфирный (МКТ): Audaphon MKT, Monacor	0,005	средний	средний	последовательно к высокочастотному динамику	параллельно с бас-драйвером	полиэфирная пленка (ПЭТ)
полипропиленовый конденсатор (MKP): Audaphon MKP ClarityCap PWA, PX, TC Мундорф MCap, MCap EVO, Jantzen Z-CAP, Юпитер Красный Астрон или Желтый Винтаж	0.0002 … 0,0003	большой	средний	последовательно к высокочастотному динамику	последовательно к высокочастотному динамику или параллельно к низкочастотному динамику или устройство настройка	полипропилен (PP)
конденсаторов абсолютного верха: ClarityCap SA, CSA, ESA, MR, CMR, DTAC, MCap-Supreme, серебро / золото и Jantzen Silver, серебро / золото	0,0002	большой	высокая	–		полипропилен (PP)
Конденсатор из фольги: Audyn Cap KP Sn соответственно MCapZN	0.0002	большой	высокая	–		полипропилен (PP)
масляные конденсаторы: RIKE Audio, Jensen, Mundorf, конденсаторы MCap Supreme серебро / золото / масло, Масло MCap EVO и Масло MCap EVO Silver Gold		большой	высокая	–
конденсаторы со специальным диэлектриком: Duelund CAST	Конструкция основана на конструкции Duelund Virtual Stack Foil.В дополнение Используется фирменный диэлектрик WPIO, который требует пропитки в течение нескольких дней под высоким давлением.
конденсаторы аппаратуры: Mundorf M-Lytic	для усилителей, которые содержат плюсовой и минусовой полюс. Они предназначены не для кроссоверов, а для ламповых или транзисторных усилителей и источников питания.

Диэлектрическая среда конденсатора MKT — полиэфирная фольга. Для высокопроизводительных приложений Используются конденсаторы из МКП и оловянной фольги, в качестве диэлектрика используется полипропилен. Средняя.В этом случае у вас должно быть посмотреть на Mundorf MCap Высший, Высшее серебро / золото и ClarityCap PWA, PX, SA, CSA, ЕКА, MR, CMR или даже DTAC.

Марки, которые мы продаем

Конденсаторов для кроссоверов много. Здесь вы найдете резюме бренды, которые мы распространяем:

Марка	Audaphon	ClarityCap	Янцен	jb емк.	Дженсен	Юпитер	Мундорф	Monacor	Рике	Audyn, Visaton
конденсатор электролитический, конденсатор электролитический травленный	–	–	–	jb	–	–	Элко	Элко	–	по запросу
конденсатор электролитический, нетравленый	–	–	–	–	–	–	Элко	–	–	по запросу
МКТ (ПЭТ-фольга)	МКТ (ПЭ)	Юпитер	–	–	–	–	–	–	MKT	–	по запросу
MKP (ПП-фольга)	ПП (МКП)	PWA, PX	Крестовина, Z-Std	–	–	Юпитер Красный Астрон Желтый Винтаж	MCap, MCap EVO, масло Supreme	МКП	–	по запросу
Абсолютные верхние конденсаторы	–	SA, CSA, ЕКА, MR, CMR, DTAC	Z-Superior, Z-Silver	–	–	–	MCap -Supreme, Серебро / Золото	–	–	–
масляные конденсаторы	–	–	–	–	разные	–	Масло MCap EVO, масло EVO silver gold Высшее серебро / масло, Серебро / золото / масло, Высший EVO	–	Рике	–
Конденсатор из оловянной фольги	–	–	–	–	–	–	MCapZN	–	–	–

Информация о компании общие положения и условия Отказ от ответственности Политика конфиденциальности и файлы cookie Утилизация батарей
Часто задаваемые вопросы о конденсаторах двигателя

— Конденсаторы

Рабочие конденсаторы

Выбор запасного конденсатора кондиционера

Приложения

Рабочие конденсаторы используются для непрерывной регулировки тока или сдвига фаз обмоток двигателя с целью оптимизации крутящего момента двигателя и эффективности.Они предназначены для непрерывного режима работы и, как следствие, имеют гораздо меньшую частоту отказов, чем пусковые конденсаторы. Они обычно используются в установках HVAC.

Технические характеристики

Большинство рабочих конденсаторов рассчитаны на 2,5–100 мкФ (микрофарад) при номинальном напряжении 370 или 440 В переменного тока. Обычно они рассчитаны на 50/60 Гц. Корпуса имеют круглую или овальную форму, чаще всего используются стальной или алюминиевый корпус и крышка. Концевые заделки обычно представляют собой нажимные-дюймовые клеммы с 2–4 клеммами на клемму подключения.

Когда заменять

Как правило, рабочий конденсатор намного дольше, чем пусковой конденсатор того же двигателя. Пробка также выйдет из строя или изнашивается иначе, чем стартовая, что немного усложняет поиск и устранение неисправностей.

Когда рабочий конденсатор начинает работать за пределами допустимого диапазона, это чаще всего обозначается падением номинального значения емкости (значение микрофарад уменьшилось). Для большинства стандартных двигателей рабочий конденсатор будет иметь «допуск», описывающий, насколько близко к номинальному значению емкости может быть фактическое значение.Обычно это от +/- 5 до 10%. Для большинства двигателей, пока фактическое значение находится в пределах 10% от номинального значения, вы в хорошей форме. Если он выходит за пределы этого диапазона, вам необходимо заменить его.

В некоторых случаях из-за дефекта в конструкции конденсатора или иногда из-за неисправности двигателя, не связанной с конденсатором, рабочий конденсатор вздувается из-за внутреннего давления. Для большинства современных конструкций рабочих конденсаторов это приведет к размыканию цепи и отключению внутренней спиральной мембраны в качестве защитной меры, чтобы предотвратить вскрытие конденсатора.

Если она вздулась, пора заменить. Если вы не измерили целостность клемм, пора также заменить.

Почему вышел из строя рабочий конденсатор?

Ниже приведены некоторые распространенные причины выхода из строя рабочих конденсаторов, но в зависимости от того, насколько близок рабочий конденсатор к его расчетному сроку службы, может быть трудно определить причину по одному фактору.

Time — Все конденсаторы имеют расчетный срок службы. Несколько факторов можно поменять местами или объединить, чтобы увеличить или уменьшить срок службы рабочего конденсатора, но после того, как расчетный срок службы превышен, внутренние компоненты могут начать более быстро разрушаться и снижаться производительность.Проще говоря, неудачу можно отнести к тому, что он «просто старый».

Heat — Превышение расчетного предела рабочей температуры может иметь большое влияние на ожидаемый срок службы рабочего конденсатора. Как правило, у двигателей, которые работают в жарких условиях или с недостаточной вентиляцией, срок службы конденсаторов значительно сокращается. То же самое может быть вызвано излучением тепла от обычно горячего двигателя, которое вызывает перегрев конденсатора. В общем, если вы можете поддерживать рабочий конденсатор в холодном состоянии, он прослужит намного дольше.

Ток — Когда двигатель перегружен или имеет сбой в обмотках, это вызывает нарастание тока, что может привести к перегрузке конденсаторов. Этот сценарий встречается реже, поскольку обычно сопровождается частичным или полным отказом двигателя.

Напряжение — Напряжение может иметь экспоненциальный эффект, сокращая расчетный срок службы конденсатора. Рабочий конденсатор должен иметь указанное номинальное напряжение, которое нельзя превышать. Например, конденсатор рассчитан на 440 вольт.При 450 вольт срок службы может сократиться на 20%. При 460 вольт срок службы может сократиться на 50%. При 470 вольт срок службы сокращается на 75%. То же самое можно применить и в обратном порядке, чтобы увеличить срок службы за счет использования конденсатора с номинальным напряжением, значительно превышающим необходимое, хотя эффект будет менее драматичным.

Как долго должен работать мой рабочий конденсатор?

Срок службы послепродажного рабочего конденсатора хорошего качества (который не входит в комплект поставки вашего двигателя) составляет от 30 000 до 60 000 часов работы.Установленные на заводе рабочие конденсаторы иногда имеют гораздо меньший расчетный срок службы. В отраслях с высокой конкуренцией, где каждая деталь может иметь значительное влияние на стоимость или где предполагаемое использование двигателя, вероятно, будет прерывистым и нечастым, можно выбрать рабочий конденсатор более низкого класса с расчетным сроком службы всего 1000 часов. Кроме того, все факторы из раздела выше («Почему мой рабочий конденсатор вышел из строя?») Могут значительно изменить разумный ожидаемый срок службы рабочего конденсатора.

Конденсаторы двойного действия

Двойные рабочие конденсаторы — это два рабочих конденсатора в одном корпусе. У них нет ничего, что делало бы их электрически особенными. Обычно они имеют соединения, отмеченные буквой «C» для «общего», «H» или «Herm» для «герметичного компрессора» и «F» для «вентилятора». У них также будет два разных номинала конденсатора для двух разных частей. Вы можете увидеть 40/5 MFD, что означает, что одна сторона составляет 40 микрофарад (измерение емкости), а другая сторона — 5 микрофарад. Меньшее значение всегда будет подключено к вентилятору.Соединение большего размера всегда будет подключено к компрессору.

Если я не могу найти замену своему двойному рабочему конденсатору, могу ли я использовать две отдельные рабочие крышки?

Единственное преимущество конструкции двойного рабочего конденсатора заключается в том, что он поставляется в небольшом корпусе всего с 3 подключениями. Другой разницы нет. Если для монтажа достаточно места, использование двух отдельных рабочих конденсаторов вместо исходного двойного рабочего конденсатора является приемлемой практикой.

Ashcroft Capacitors Ltd — ACL — Керамические конденсаторы Ashcroft — Конденсаторы Ashcroft Mica

Текущее состояние объекта на

Сайт с полным списком ACL скоро появится

Kingsbeech гордится своей аккредитацией AS9120A.Пожалуйста нажмите на по этой ссылке можно получить подробную информацию на веб-сайте SGS.

Позвоните нам
, и мы быстро ответим на все ваши проблемы с поиском компонентов

01285 657756
‘Телефон снимается в течение двух звонков … или начальник хочет знаю, почему!

Позвольте нам позвонить вам
нажмите кнопку ниже и мы позвоним вам в указанную вами дату и время

и добро пожаловать в ACL —
Ashcroft Capacitors Ltd — дом конденсаторных решений

ACL — Ashcroft Capacitors Limited

Основанная в 1992 году компания ACL специализируется на поставках широкого спектра конденсаторные технологии и наша продукция широко используются в глобальные приложения. Предлагаемые нами технологии включают слюду, керамику и пластиковую пленку. диэлектрики, и мы можем поставить изделия на заказ.
* НОВИНКА * Кроме того, мы можем предложить многие товары, которые ранее поставлялся COMPSTOCK ELECTRONICS LTD * НОВИНКА *
	Наша основная команда имеет глубокие знания о конденсаторах, которые восходит к концу 1970-х годов, и мы можем помочь устаревшие продукты таких компаний, как ITT, Hunts, Plessey, Kemet, Waycom и многих других. Это также дом для Filmcap Ltd и Ashcroft Ceramic Capacitors. две основные марки пластиковой пленки и керамических компонентов.
Номера деталей в нашем ассортименте продукции включают MK, MKB M2B / A2B, C2A E2A Пластиковая пленка D15 — D 45 Series Mica, VK20 CK05 Ceramic Наша продукция из серебряной слюды широко представлена в схемы производительности и был основным компонентом выбора для Производители оригинального оборудования с 1989 года. Навигация по записям Bluetooth module: Bluetooth модуль HC-05: описание, подключение, схема, характеристики Делитель напряжения на диодах: схема и расчёт [Амперка / Вики] Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Автолюбителям Датчик Лайфхаки Преобразователь Своими руками Схемы Усилитель Разное © 2018 M-Gen Карта сайта

Обозначения резисторов общего применения

Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций

Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций

Обозначения конденсаторов

Размеры условных графических обозначений

Обозначения резисторов общего применения

ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы / ЕСКД / 2 728 74

Обозначения на эл схемах — советы электрика

Как читать электрические схемы

Виды электрических схем

Обозначения в электрических схемах

Как правильно читать электрические схемы

Схемы по электрике. Виды и типы. Некоторые обозначения

Схемы по электрике: классификация

Виды электромонтажных схем следующие:

Основные типы:

Обозначения в электросхемах

Принципиальная схема

Монтажная схема

Объединенная схема

Порядок сборки по электрической схеме

Похожие темы:

Обозначение электрических элементов на схемах

Виды схем в электрике

Базовые изображения и функциональные признаки

Условные обозначения однолинейных схем

Изображение шин и проводов

Как изображают выключатели, переключатели, розетки

Светильники на схемах

Элементы принципиальных электрических схем

Буквенные условные обозначения в электрических схемах

Обозначение электрических элементов на схемах – ЯСтрой

Обозначения на электрических схемах. Общие сведения

Электрическая проводка на чертежах

О розетках

О выключателях

Устройства защиты

О заземлении

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

Обозначения различных выключателей

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Буквенно-цифровые обозначения зажимов и проводов

Цветовые обозначения электропроводки

Будем рады, если подпишетесь на наш Блог!

Условные обозначения на электрических схемах (ГОСТ)

Графические обозначения на однолинейной схеме

Условные обозначения на схемах электроснабжения

Как читать автомобильные электрические схемы

Почему полезно разбираться в автоэлектрике

Электросхемы? — разберется даже школьник!

Пример принципиальной электрической схемы автомобиля

Схематическое расположение электрических компонентов на кузове

Трехмерная точная схема расположения электрических компонентов автомобиля

Стандартные элементы принципиальной схемы автомобиля

Стандартные цепи питания и соединение элементов

Обозначение разъемов на электросхеме — коннекторы

Обозначение электрических элементов на схемах

Нормативная база

Электрические щиты, шкафы, коробки

Элементная база для схем электропроводки

Изображение розеток

Отображение выключателей

Лампы и светильники

Радиоэлементы

Буквенные обозначения

Обозначения резисторов общего применения

Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций

Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций

Обозначения конденсаторов

Размеры условных графических обозначений

Условные графические обозначения (УГО) компонентов электрических цепей на электрических схемах согласно стандарту ЕСКД.

Конденсаторы

Марки, которые мы продаем

— Конденсаторы

Рабочие конденсаторы

Выбор запасного конденсатора кондиционера

Приложения

Технические характеристики
