Уго резистор. Резисторы постоянные: виды, характеристики и применение в электронике

Что такое постоянные резисторы. Какие бывают типы постоянных резисторов. Как выбрать подходящий резистор для схемы. На что обращать внимание при подборе резисторов.

Что такое постоянные резисторы и для чего они нужны

Постоянные резисторы — это пассивные электронные компоненты, обладающие фиксированным электрическим сопротивлением. Они широко используются в электронных схемах для ограничения тока, деления напряжения, создания нагрузки и других целей.

Основные функции постоянных резисторов в электрических цепях:

• Ограничение силы тока в цепи
• Деление напряжения
• Задание рабочей точки активных компонентов
• Создание нагрузки для источников сигнала
• Преобразование тока в напряжение и наоборот
• Формирование частотных фильтров

Постоянные резисторы имеют неизменное сопротивление в отличие от переменных резисторов, у которых сопротивление можно регулировать. Это делает их надежными компонентами для создания стабильных электрических цепей.

Основные характеристики постоянных резисторов

При выборе постоянного резистора для конкретной схемы необходимо учитывать следующие ключевые параметры:

Номинальное сопротивление

Это основная характеристика резистора, выражаемая в омах (Ом). Стандартный ряд номиналов включает значения от долей ома до десятков мегаом.

Допустимая мощность рассеивания

Определяет максимальную мощность, которую резистор может рассеивать в виде тепла без повреждений. Измеряется в ваттах (Вт). Типичные значения: 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт и выше.

Допуск (точность)

Показывает максимальное отклонение фактического сопротивления от номинального значения. Обычно выражается в процентах: ±20%, ±10%, ±5%, ±2%, ±1% и т.д.

Температурный коэффициент сопротивления (ТКС)

Характеризует изменение сопротивления при изменении температуры. Измеряется в ppm/°C (миллионная доля на градус Цельсия).

Основные типы постоянных резисторов

Существует несколько разновидностей постоянных резисторов, отличающихся конструкцией и характеристиками:

Углеродные резисторы

Изготавливаются из углеродистой композиции или углеродной пленки. Недорогие, но имеют значительный разброс параметров и шумы. Применяются в низкочастотных цепях.

Металлопленочные резисторы

Состоят из керамического сердечника с напыленной металлической пленкой. Обладают высокой точностью и стабильностью. Широко используются в аналоговых схемах.

Проволочные резисторы

Изготавливаются из намотанной на керамический каркас проволоки. Способны рассеивать большую мощность. Применяются в силовой электронике.

Композиционные резисторы

Делаются из смеси проводящего материала и диэлектрика. Имеют невысокую точность, но дешевы в производстве. Используются в бытовой технике.

Как правильно выбрать постоянный резистор

При подборе резистора для конкретной схемы следует учитывать несколько факторов:

• Требуемое номинальное сопротивление
• Максимальная рассеиваемая мощность
• Необходимая точность (допуск)
• Диапазон рабочих температур
• Стабильность параметров во времени
• Уровень шумов и нелинейных искажений
• Частотный диапазон работы схемы

Для большинства схем подойдут недорогие углеродные или металлопленочные резисторы с допуском 5-10%. В прецизионных устройствах может потребоваться точность 1% и выше.

Маркировка и обозначение постоянных резисторов

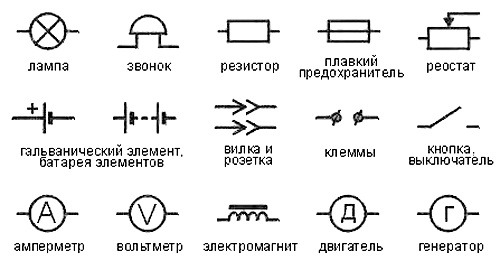

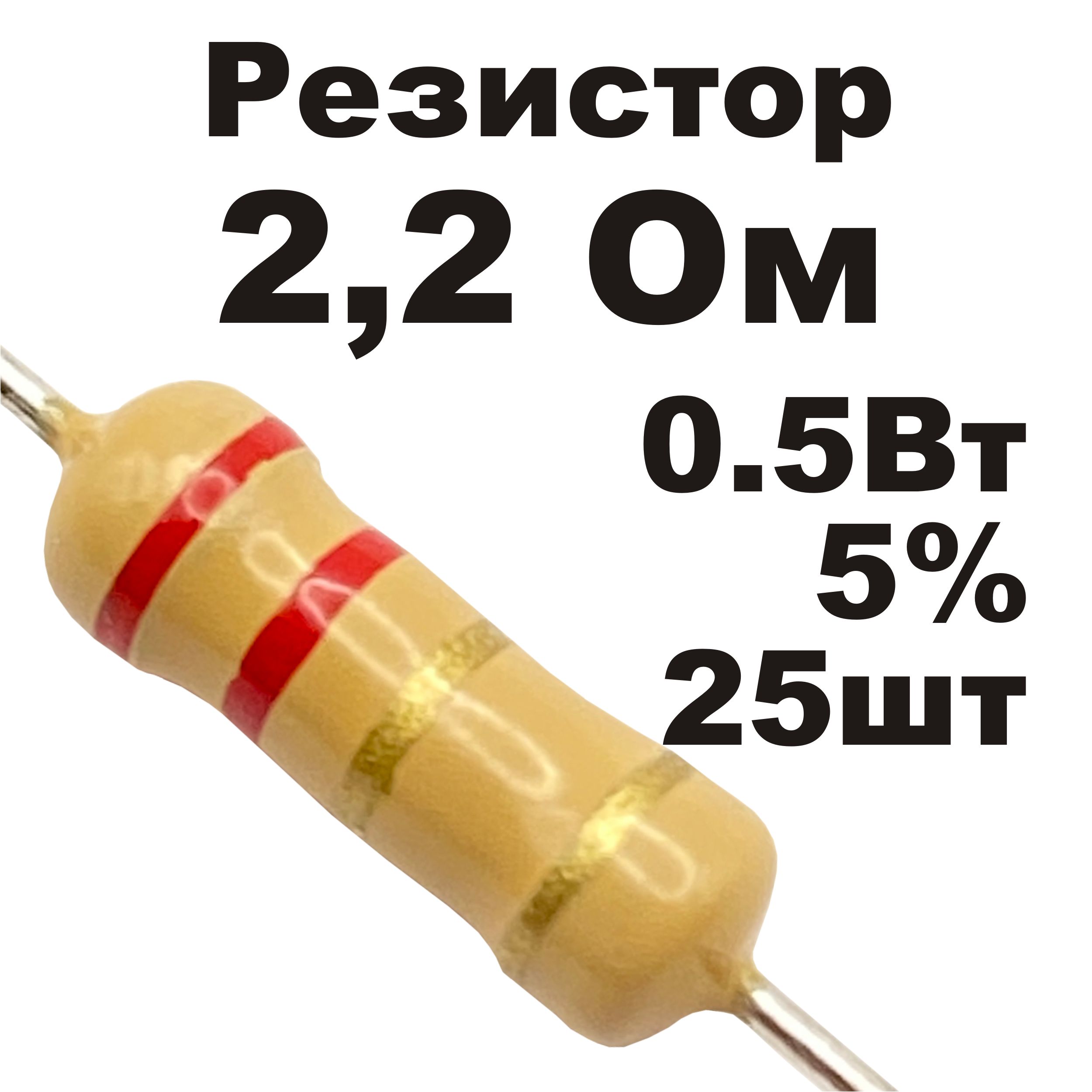

Номинал и характеристики резисторов обозначаются с помощью цветовой маркировки или буквенно-цифрового кода. Основные способы маркировки:

Цветовая кодировка

Наносится в виде цветных полос на корпус резистора. Каждый цвет соответствует определенной цифре или множителю. Широко используется для THT-резисторов.

Буквенно-цифровой код

Применяется для маркировки SMD-резисторов. Состоит из 3-4 символов, обозначающих номинал и допуск. Например, «102» означает 1000 Ом (10 x 10^2).

Полная маркировка

Включает номинал, допуск, мощность и другие параметры. Наносится на корпус резистора в виде текста. Используется для прецизионных и мощных резисторов.

Применение постоянных резисторов в электронных схемах

Постоянные резисторы широко используются в различных электронных устройствах:

• Делители напряжения в источниках питания
• Ограничительные резисторы для светодиодов
• Резисторы обратной связи в усилителях
• Нагрузочные резисторы в измерительных схемах
• Шунты для измерения тока
• Резисторы в RC-цепях для фильтрации
• Балластные резисторы в силовых цепях

Правильный выбор типа и номинала резистора критически важен для корректной работы электронной схемы. При проектировании необходимо учитывать все ключевые параметры резисторов.

Заменители постоянных резисторов

В некоторых случаях постоянные резисторы могут быть заменены другими компонентами:

• Переменные резисторы — для регулируемого сопротивления
• Потенциометры — для плавной регулировки
• Термисторы — при необходимости температурной зависимости
• Фоторезисторы — для управления светом
• Варисторы — для защиты от перенапряжений

Однако в большинстве схем постоянные резисторы незаменимы благодаря своей стабильности и надежности. Они остаются одними из самых распространенных электронных компонентов.

Страница не найдена — 404 ошибка

Инновационный подход к разработке электроники

авторизация

• О компании
  • Дистрибьюторы
  • Партнеры
  • Логотипы
• Продукты

  • Система автоматизированного проектирования электронных устройств

    Узнать больше

    модули

    • LiBerty
      Менеджер библиотек
    • FlexyS
      Схемотехнический редактор
    • SimOne
      Система аналогового моделирования
    • Simtera
      Система цифрового моделирования
    • DRM
      Система управления правилами
    • RightPCB
      Редактор плат
    • TopoR
      Автоматический трассировщик
    • ЕСКД
      Модуль подготовки комплекта конструкторской документации
    • IPR
      Система хранения данных
    • DeltaCAM
      Проверка и редактирование производственных файлов

  • ОСРВ для встраиваемых систем

    Узнать больше

    модули
  • Истории успеха
  • Учебный центр
  • Скачать/Купить
    • Delta Design
    • Delta ЭКБ
    • FX-RTOS
  • База знаний
  • Сообщество
    • Блог
    • Новости
    • Мероприятия
    • Форум
  • Карьера
  • Контакты

  Будьте в курсе новостей и спецпредложений

  Презентация на тему: УГО резисторов

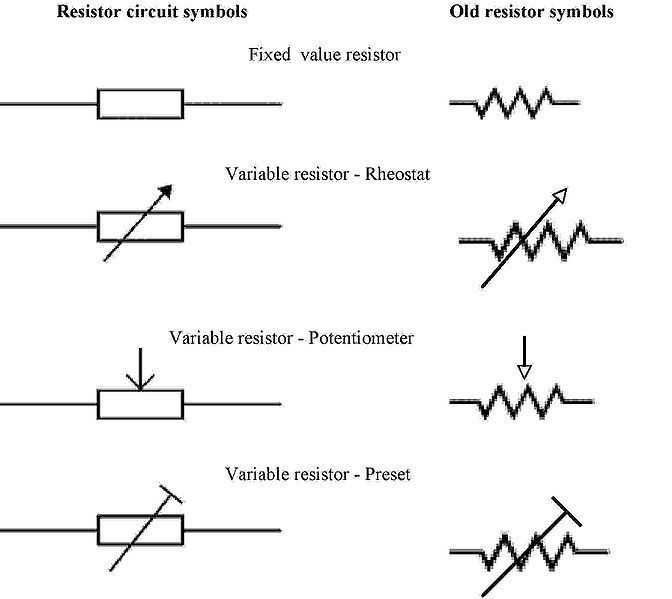

  Неправильное обозначение, употребляемое за рубежом

  Общее обозначение согласно ГОСТ 2. 728-74

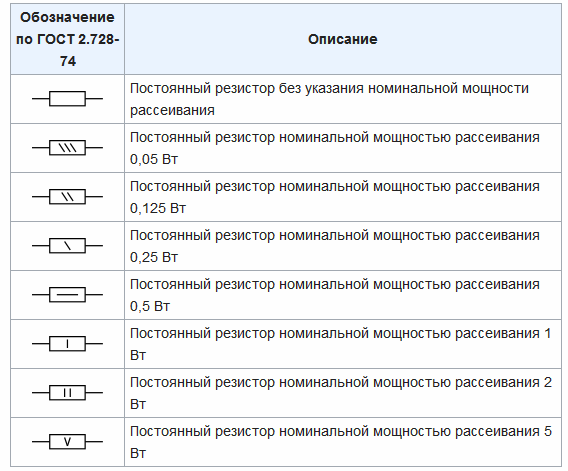

  УГО резисторов

  Наименование	Обозначение
  1. С указанием величины номинальной
  мощности рассеяния: а) 0,05 Вт б) 0,125 Вт
  в) 0,25 Вт г) 0,5 Вт д) 1 Вт е) 2 Вт ж) 5 Вт

  2.С дополнительными отводами: а) с одним б) с двумя

  3.Шунт измерительный

  4.Резистор переменный: а) реостат с подвижным контактом (одним и несколькими)

  б) с линейным регулированием в) с нелинейным регулированием

  г) с плавным регулированием д) со ступенчатым регулированием е) регулируемый с помощью электродвигателя

  ж) переменный: тензорезистор, терморезистор, варистор

  УГО резисторов

  	Наименование	Обозначение
  5.	Потенциометр
  6.	Потенциометр кольцевой:

  а) общее обозначение

  б) с несколькими подвижными контактами (механически связанными и несвязанными)

  Примечание: потенциометр — регулятор напряжения, реостат — силы тока

  УГО конденсаторов

  • Регламентируются стандартом

  •ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

  УГО конденсаторов

  Общее обозначение согласно ГОСТ 2.728-74

  УГО конденсаторов

  	Наименование	Обозначение
  1.	Конденсатор постоянной емкости
  поляризованный
  1 а. Конденсатор постоянной емкости с
  обозначенным внешним электродом
  2.	Конденсатор электролитический:
  а) поляризованный б ) неполяризованный.
  3.	Конденсатор постоянной емкости с тремя
  выводами, изображенный:
  а) совмещенно
  б) разнесенно
  4.	Конденсатор проходной

  Примечание: проходные конденсаторы используются в радиотехнике, начиная с УКВ диапазона и выше

  УГО конденсаторов

  Наименование

  Обозначение

  5.Конденсатор опорный. Его нижняя обкладка соединена с корпусом прибора

  6.Конденсатор с последовательным собственным резистором

  7.Конденсатор в экранирующем корпусе:

  а) с одной обкладкой, соединенной с корпусом б ) с выводом от корпуса 8. Конденсатор переменной емкости:

  а) односекционный б) многосекционный

  10.Конденсатор подстроечный

  11.Конденсатор дифференциальный

  11 а. Конденсатор переменной емкости с подвижной обкладкой

  12. Вариконд

  УГО индуктивных элементов

  • Регламентируются стандартом

  •ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

  УГО индуктивных элементов

  Общее обозначение согласно ГОСТ 2.723-68

  Катушка: форма 1 форма 2 Магнитопровод

  УГО индуктивных элементов

  	Наименование	Форма 1	Форма 2
  1.	Обмотка а) обще обозначение
  б) рабочая обмотка
  в) управляющая обмотка
  г) начало обмотки обозначается точкой
  2.	Магнитопровод: а) ферромагнитный с
  указанием состава, с воздушным зазором
  б) магнитодиэлектрический
  1.	Дроссель без магнитопровода
  2.	Реактор
  3.	Катушка индуктивности с отводами (количество
  полуокружностей не ограничено)
  4.	Катушка индуктивности со скользящими
  контактами (например, двумя)
