Как устроена электрическая система ВАЗ 2106. Где расположены предохранители и реле в автомобиле. Какие элементы защищает каждый предохранитель. Как найти нужное реле в моторном отсеке.
Расположение блоков предохранителей в ВАЗ 2106
В автомобиле ВАЗ 2106 установлено два блока предохранителей. Оба они находятся под приборной панелью со стороны водителя. Основной блок называется 41.3722 и содержит 10 предохранителей. Дополнительный блок ПР-120 включает в себя еще 6 предохранителей. Такое расположение обеспечивает удобный доступ для замены вышедших из строя элементов.
Как найти нужный предохранитель?
На крышках обоих блоков нанесена нумерация предохранителей, что значительно упрощает поиск. Кроме того, предохранители различаются по цвету в зависимости от максимального допустимого тока. Это позволяет быстро определить номинал предохранителя даже без обращения к схеме.
Назначение предохранителей основного блока 41.3722
Каждый предохранитель в автомобиле ВАЗ 2106 отвечает за защиту определенной группы электрических цепей. Рассмотрим подробнее назначение предохранителей основного блока:
- Предохранитель №1 (16А) защищает цепи прикуривателя, плафонов освещения салона, звукового сигнала, ламп стоп-сигнала, штепсельной розетки и часов.
- Предохранитель №2 (8А) отвечает за работу стеклоочистителя, омывателя ветрового стекла и электродвигателя отопителя.
- Предохранители №3 и №4 (по 8А) защищают цепи дальнего света фар.
- Предохранители №5 и №6 (по 8А) обеспечивают защиту ближнего света фар.
- Предохранители №7 и №8 (по 8А) отвечают за габаритные огни и различные лампы освещения.
Какие цепи защищает предохранитель №9?
Предохранитель №9 (8А) защищает наибольшее количество электрических цепей, включая указатели поворота, лампы заднего хода, указатели давления масла и уровня топлива, а также различные сигнальные лампы на приборной панели.
Особенности дополнительного блока предохранителей ПР-120
Дополнительный блок ПР-120 содержит 6 предохранителей, от №11 до №16. Они отвечают за следующие цепи:
- Предохранители №11 и №12 (по 8А) — резервные.
- Предохранитель №13 (8А) защищает цепь стеклоподъемников.
- Предохранитель №14 (16А) отвечает за обогрев заднего стекла.
- Предохранитель №15 (16А) защищает электродвигатель вентилятора системы охлаждения.
- Предохранитель №16 (8А) обеспечивает работу указателей поворота в режиме аварийной сигнализации.
Зачем нужны резервные предохранители?
Наличие резервных предохранителей в блоке ПР-120 позволяет быстро заменить вышедший из строя элемент, не прибегая к поиску подходящего предохранителя. Это особенно удобно в дальних поездках, когда нет возможности приобрести новый предохранитель.
Система реле в автомобиле ВАЗ 2106
Помимо предохранителей, в электрооборудовании ВАЗ 2106 важную роль играют различные реле. Они распределены по разным частям автомобиля и выполняют специфические функции.
Где находятся основные реле ВАЗ 2106?
Большинство реле расположено в моторном отсеке на брызговиках правого и левого лонжеронов. Такое размещение обусловлено необходимостью защиты этих элементов от влаги и грязи, попадающих в салон автомобиля.
- Реле ближнего и дальнего света фар закреплены на брызговике правого лонжерона.
- Реле звуковых сигналов и вентилятора системы охлаждения находятся на брызговике левого лонжерона.
- Реле стеклоочистителя установлено под панелью приборов со стороны водителя.
Функции специальных реле в ВАЗ 2106
Некоторые реле в автомобиле ВАЗ 2106 выполняют особые функции, обеспечивая правильную работу различных систем:
- Реле аварийной сигнализации и указателей поворота закреплено на переднем щите за комбинацией приборов.
- Реле лампы сигнализатора заряда аккумуляторной батареи находится в моторном отсеке на брызговике правого лонжерона.
- Регулятор напряжения, отвечающий за стабильную работу электросистемы, размещен на брызговике левого лонжерона.
Как работает реле-прерыватель контрольной лампы стояночного тормоза?
До 1994 года в ВАЗ 2106 устанавливалось реле-прерыватель контрольной лампы стояночного тормоза (РС 492). Оно располагалось за щитком приборов и обеспечивало мигание соответствующего индикатора при включенном ручном тормозе. Это привлекало внимание водителя и предотвращало начало движения с затянутым стояночным тормозом.
Термобиметаллические предохранители в ВАЗ 2106
Помимо стандартных плавких предохранителей, в электросистеме ВАЗ 2106 применяются и термобиметаллические предохранители. Они используются в цепях с высокими пусковыми токами.
Где установлены термобиметаллические предохранители?
В автомобиле ВАЗ 2106 термобиметаллические предохранители встроены непосредственно в цепи электродвигателей:
- Предохранитель стеклоочистителя (с 1985 года выпуска) встроен в цепь его электродвигателя.
- Предохранитель стеклоподъемников также интегрирован в цепь соответствующего электромотора.
Эволюция электросистемы ВАЗ 2106
За время выпуска автомобиля ВАЗ 2106 (1976-2006 гг.) его электрооборудование претерпело ряд изменений. Это касалось как применяемых компонентов, так и их расположения.
Какие изменения произошли в системе реле?
Наиболее заметные изменения коснулись реле аварийной сигнализации и указателей поворота:
- С 1977 по 1985 год использовалось реле модели 23.3747.
- С 1985 по 2001 год применялось реле модели 231.3747.
Кроме того, с 2000 года было упразднено отдельное реле вентилятора системы охлаждения, а его функции были интегрированы в электронный блок управления двигателем.
Предохранители ВАЗ 2106
Два блока предохранителей расположены под панелью приборов со стороны водителя.
| № | А | Назначение |
| Основной блок 41.3722 | ||
| 1 | 16 | Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8 | Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8 | Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8 | Дальний свет (правая фара) |
| 5 | 8 | Ближний свет (левая фара) |
| 6 | 8 | Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8 | Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8 | Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8 | Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8 | Регулятор напряжения, обмотка возбуждения генератора |
| Дополнительный блок ПР-120 | ||
| 11 | 8 | Резервный |
| 12 | 8 | Резервный |
| 13 | 8 | Стеклоподъемники |
| 14 | 16 | Элемент обогрева заднего стекла |
| 15 | 16 | Электродвигатель вентилятора системы охлаждения |
| 16 | 8 | Указатели поворота в режиме аварийной сигнализации |
- Стартер
- Система зажигания
- Цепь заряда аккумуляторной батареи
- Реле ближнего света
- Реле дальнего света
Термобиметаллические предохранители
- Стеклоочиститель (с 1985 г.
- Стеклоподъемники — встроен в цепь электродвигателя
Реле
- Реле аварийной сигнализации и указателей поворота (’77-’85 — 23.3747, ’85-’01 — 231.3747) — закреплено на переднем щите за комбинацией приборов.

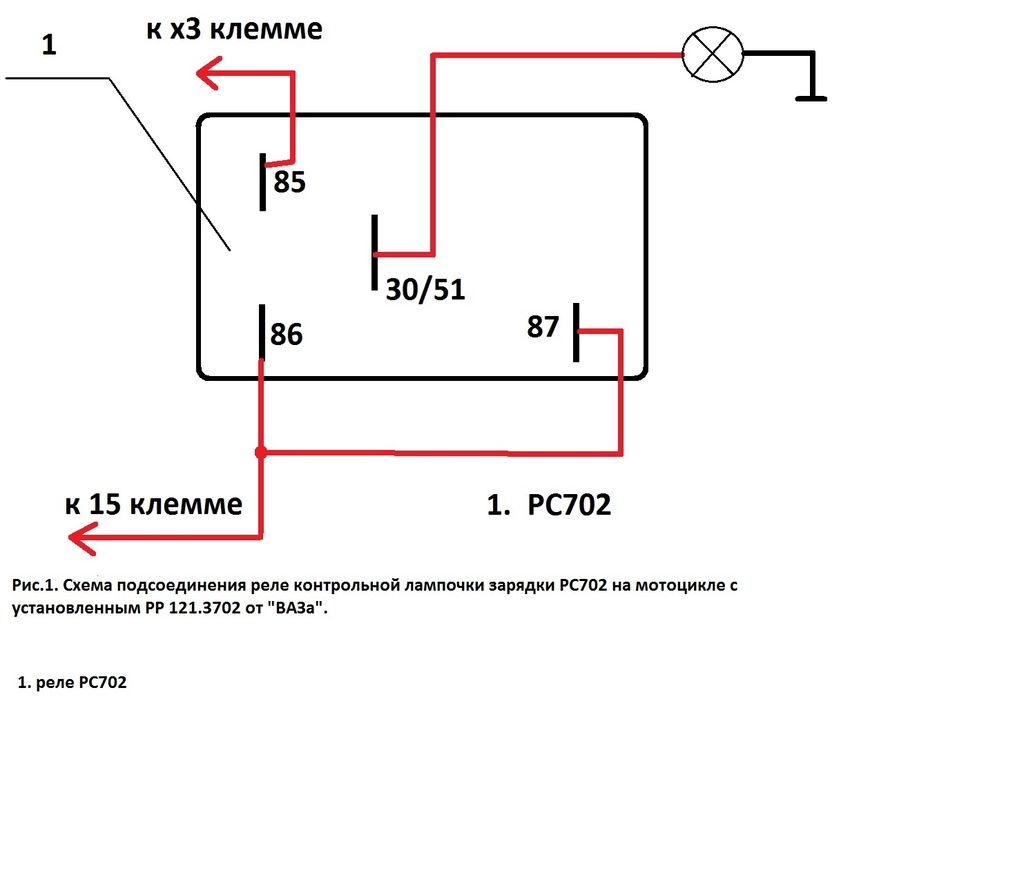

- Реле лампы сигнализатора заряда аккумуляторной батареи (РС 702) — закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».

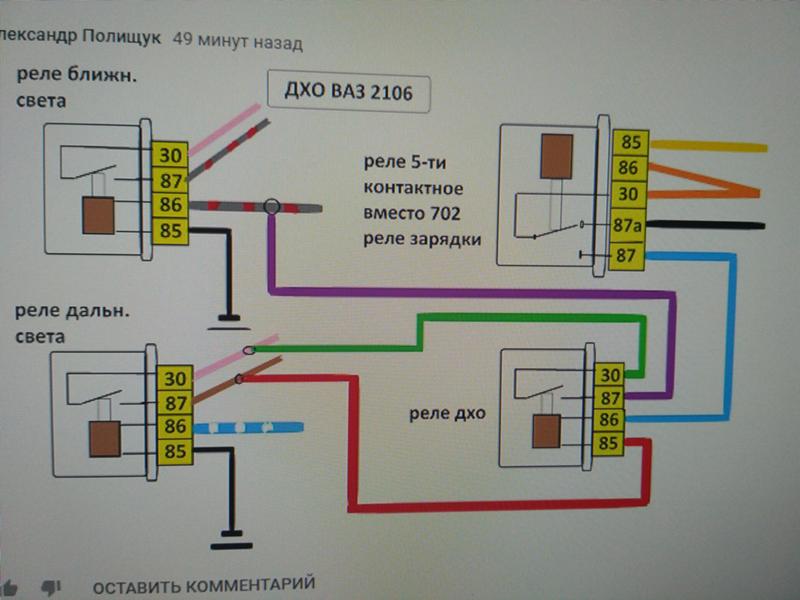

- Реле ближнего света фар — Б (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
- Реле дальнего света фар — А (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
- Реле стеклоочистителя (РС 514) — установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
- Регулятор напряжения (РР 380, РС 702, РС 121, 59.3702, 592.3702, 591.3702, 591. 3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.
- Реле звуковых сигналов (РС 528) — закреплено на брызговике левого лонжерона в моторном отсеке.
- Реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) — закреплено на брызговике левого лонжерона в моторном отсеке. (c 2000 г. не устанавливается)
- Реле-прерыватель контрольной лампы стояночного тормоза (РС 492) — расположено за щитком приборов. (С 1994г. не применяется)
- Реле обогрева заднего стекла — расположено за щитком приборов.
3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.Блоки предохранителей и реле ВАЗ-2106 (1976 — 2006)
панель для быстрого выбора категории
прикуриватель и розетки
освещение
климат
подогреватели
управление двигателем + бензонасос
центральный замок
подушки безопасности
дворники
сигнал + штатная сигнализация
музыка
стекло
подъёмники
стартер + генератор
быстрый поиск — выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже
Блок предохранителей в салоне ВАЗ 2106
Предохранители в ВАЗ 2106 расположены под панелью (торпедой) в двух блоках.
Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета. Предохранитель прикуривателя выделен жирным шрифтом.
