Указатель напряжения двухполюсный до 1000в. Двухполюсные указатели напряжения до 1000В: особенности, применение и испытания

Какие бывают типы указателей напряжения до 1000В. Как устроены двухполюсные указатели напряжения. Для чего применяются двухполюсные указатели напряжения. Как проводятся испытания указателей напряжения до 1000В. Каковы основные требования к указателям напряжения до 1000В.

Типы и назначение указателей напряжения до 1000В

Указатели напряжения до 1000В предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок. В электроустановках напряжением до 1000В применяются два основных типа указателей:

• Двухполюсные указатели
• Однополюсные указатели

Двухполюсные указатели работают при протекании активного тока и предназначены для электроустановок как переменного, так и постоянного тока. Однополюсные указатели работают при протекании емкостного тока и предназначены только для электроустановок переменного тока.

Применение двухполюсных указателей является предпочтительным, так как они обеспечивают более надежное определение наличия напряжения. Важно отметить, что применение контрольных ламп для проверки отсутствия напряжения не допускается из соображений безопасности.

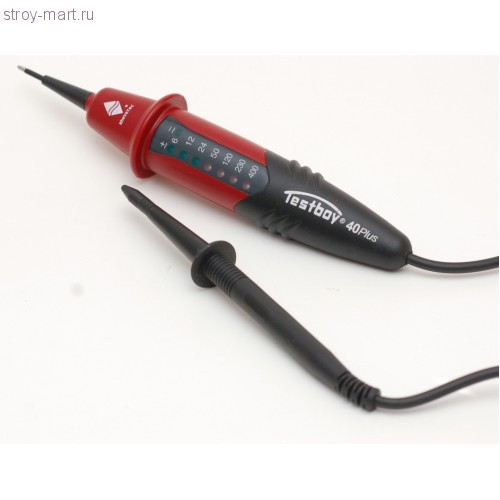

Устройство двухполюсных указателей напряжения

Двухполюсные указатели напряжения имеют следующую конструкцию:

• Два корпуса из электроизоляционного материала
• Элементы, реагирующие на наличие напряжения
• Элементы световой и/или звуковой индикации
• Гибкий соединительный провод длиной не менее 1 м
• Жестко закрепленные электроды-наконечники на каждом корпусе

Длина неизолированной части электродов-наконечников не должна превышать 7 мм, кроме указателей для воздушных линий. Размеры корпусов не нормируются и определяются удобством пользования.

Требования к электрическим параметрам указателей напряжения

Основные требования к электрическим параметрам указателей напряжения до 1000В:

• Напряжение индикации — не более 50В
• Индикация может быть ступенчатой или цифровой
• Световой и звуковой сигналы могут быть непрерывными или прерывистыми
• Для импульсных сигналов интервал между импульсами не должен превышать 1 секунду

Максимально допустимый ток, протекающий через указатель при наибольшем рабочем напряжении:

• 0,6 мА — для однополюсных указателей
• 10 мА — для двухполюсных указателей

Порядок проведения испытаний указателей напряжения до 1000В

Электрические испытания указателей напряжения до 1000В включают в себя:

1. Испытание изоляции
2. Определение напряжения индикации
3. Проверка работы указателя при повышенном испытательном напряжении
4. Проверка тока, протекающего через указатель при наибольшем рабочем напряжении
5. При необходимости — проверка напряжения индикации в цепях постоянного тока
6. Проверка правильности индикации полярности (при необходимости)

При испытаниях напряжение плавно увеличивается от нуля. Указатель выдерживается 1 минуту при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение на 10%.

Особенности испытания изоляции двухполюсных и однополюсных указателей

При испытании изоляции двухполюсных указателей:

• Оба корпуса обертываются фольгой
• Соединительный провод опускается в сосуд с водой при температуре 25±15°C
• Один провод от испытательной установки присоединяют к электродам-наконечникам
• Второй заземленный провод — к фольге и опускают в воду

При испытании изоляции однополюсных указателей:

• Корпус обертывают фольгой по всей длине до ограничительного упора
• Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм
• Один провод присоединяют к электроду-наконечнику, другой — к фольге

Периодичность и нормы испытаний указателей напряжения

Основные нормы и периодичность испытаний указателей напряжения до 1000В:

• Испытательное напряжение:
  • 1 кВ — для указателей до 0,5 кВ
  • 2 кВ — для указателей от 0,5 до 1 кВ
• Продолжительность испытания — 1 минута
• Периодичность испытаний — 1 раз в 12 месяцев

Перед каждым применением указателя напряжения необходимо проверять его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

Современные модели двухполюсных указателей напряжения

Рассмотрим некоторые современные модели двухполюсных указателей напряжения:

Двухдиапазонный детектор напряжения Milwaukee 10-1000В (модель 2203-20)

Особенности данной модели:

• Автоматическое различение диапазонов 10-49В и 50-1000В
• Светодиодная и звуковая индикация разных диапазонов напряжения
• Встроенный светодиодный фонарь для работы при слабом освещении
• Автоматическое отключение через 5 минут для экономии батареи
• Возможность проверки розеток благодаря специальному наконечнику

Двухполюсный тестер напряжения Megger TPT420

Ключевые характеристики модели TPT420:

• Диапазон измерения: 12-1000В переменного тока, 12-1500В постоянного тока
• Комбинированный ЖК и светодиодный дисплей
• Функция проверки целостности цепи до 500 кОм
• Звуковая и визуальная индикация
• Возможность индикации напряжения даже при разряженных батареях
• Встроенный фонарик для работы в условиях слабого освещения

Эти современные модели обеспечивают высокую точность, надежность и безопасность при определении наличия напряжения в электроустановках.

Меры безопасности при работе с указателями напряжения

При использовании указателей напряжения необходимо соблюдать следующие меры безопасности:

• Всегда проверяйте исправность указателя перед применением
• Используйте указатель только в пределах его номинального напряжения
• Не прикасайтесь к токоведущим частям руками или другими частями тела
• При работе с двухполюсным указателем держите его только за изолированные рукоятки
• Не используйте указатель с поврежденной изоляцией или другими видимыми дефектами
• Соблюдайте периодичность испытаний указателя согласно нормативным требованиям
• При работе на высоте используйте страховочные средства
• Не применяйте указатель во взрывоопасных зонах без соответствующего допуска

Помните, что безопасность при работе с электроустановками — главный приоритет. Строгое соблюдение правил и использование исправных средств защиты поможет избежать несчастных случаев.

Испытание указателей напряжения до 1000 В

Описание товара:

Указатели напряжения до 1000В

Низковольтные указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов‑наконечников определяется техническими условиями.

Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Напряжение индикации указателей должно составлять не более 50 В.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т. п. Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми. Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности. Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 ± 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8–12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, – к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой – к фольге.

НЕ ЗАБЫВАЙТЕ!!!! Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

Нормы и периодичность электрических испытаний указателей напряжения до 1000 В:

Наименование средства защиты	Напряжение электроустановок, кВ	Испытательное напряжение, кВ	Продолжи- тельность испытания, мин.	Ток, протекающий через изделие, мА, не более	Периодичность испытаний
Указатели напряжения до 1000 В: — изоляция корпусов   — Проверка повышенным напряжением: -однополюсные -двухполюсные   — Проверка тока через указатель: -однополюсные -двухполюсные   — Напряжение индикации	До 0,5 Выше 0,5 до 1     До 1 До 1       До 1 До 1   До 1	1 2   1,1 Uраб. наиб 1,1 Uраб.наиб        Uраб.наиб  Uраб.наиб   Не выше 0,05	1 1     1 1   — —   —	— —     — —     0,6 10   —	1 раз в 12 мес.

Испытание указателей напряжения до 1000 В

Испытательная лаборатория Частного производственно-торгового унитарного предприятия «Электротехлабсервис» аккредитована Государственным предприятием «БГЦА»  на соответствие требованиям  СТБ ИСО/МЭК 17025-2007

Аттестат аккредитации № BY/112.2.4955 Действителен до 15.09.2022 г.

В электроустановках до и выше 1000 В для определения наличия или отсутствия напряжения используются различные виды указателей напряжения контактного и бесконтактного типа.

Общие технические требования к указателям напряжения контактного типа, применяемым в электроустановках переменного и постоянного тока напряжением до 1000 В и в электроустановках переменного тока напряжением выше 1000 В (до 220 кВ включительно), изложены в ГОСТ 20493.

Указатели   напряжения   до  1000 В   должны соответствовать требованиям  п.4.5.2 ТКП 290.

В электроустановках напряжением до 1000 В применяются двухполюсные указатели напряжения, работающие на принципе протекания активного тока и предназначенные для электроустановок переменного и постоянного тока, и однополюсные, работающие при протекании емкостного тока.

Двухполюсные указатели напряжения состоят из двух корпусов, выполненных из электроизоляционного материала. Элементы электрической схемы должны быть соединены между собой гибким изолированным проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию. Размеры корпусов не нормируются. Корпуса указателей напряжения должны иметь ограничительные упоры со стороны контактов-наконечников высотой не менее 3 мм. Длина неизолированной части контактов-наконечников для указателей, используемых при работе в распределительных устройствах и цепях вторичной коммутации, не должна превышать 7 мм. Минимальное напряжение индикации указателей должно составлять не более 50 В.

Двухполюсные указатели напряжения предназначены для электроустановок переменного и постянного тока , а однополюсные — для электроустановок переменного тока бытовых потребителей.

Однополюсные указатели напряжения размещаются в одном корпусе, содержащем электрическую схему. Размеры корпусов не нормируются, определяются удобством пользования.

Корпуса однополюсных указателей должны иметь ограничительные упоры со стороны контактов-наконечников высотой не менее 3 мм. Длина неизолированной части контактов-наконечников для указателей, используемых при работе в распределительных устройствах и цепях вторичной коммутации, не должна превышать 7 мм.

Внешним осмотром проверяется состояние изоляции, наличие ограничительного кольца, отсутствие повреждения лампы указателя и других видимых дефектов, при наличии дефектов указатель бракуется, и дальнейшие испытания не проводятся.

Требования при испытаниях указателей напряжения до 1000 В приведены в п.4.5.10 ТКП 290.

Эксплуатационные электрические испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным испытательным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

Значение силы тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

— 0,6 мА – для однополюсного указателя напряжения;

— 10 мА – для двухполюсного указателя напряжения.

Периодичность испытания указателей напряжения  — 1 (один) раз в 12 месяцев

Смотрите также:

Электрофизические измерения

Испытание электроизолирующих (диэлектрических) перчаток

Испытание электроизолирующих (диэлектрических) бот

Испытание электроизолирующих (диэлектрических) галош

Испытание инструмента с изолирующими рукоятками

Испытание переносных заземлений электроустановок до и выше 1000 В

Испытание указателей напряжения до 1000 В

Испытание указателей напряжения выше 1000 В

Испытание указателей напряжения совпадения фаз

Испытание штанг измерительных и электроизолирующих

Двухдиапазонный детектор напряжения 10–1000 В

com» data-canada=»You are currently on MilwaukeeTool.ca» data-mexico=»You are currently on MilwaukeeTool.mx»/>

Французский

Английский

Английский

Эспаньол

---

2203-20

Двухдиапазонный детектор напряжения Milwaukee 10–1000 В — это первый бесконтактный детектор напряжения с возможностью автоматического включения, обнаружения и дифференциации. Расширенный диапазон чувствительности 10–49 В дает возможность определять напряжение в обычных системах, которое обычно остается незамеченным при использовании стандартного детектора напряжения.

Эти системы включают в себя: светодиодное освещение, системы обнаружения и пожаротушения, средства управления HVAC, системы безопасности и контроля доступа, а также многие другие. Двухдиапазонный детектор напряжения 10–1000 В не только обнаруживает, но и различает 10–49В из стандартного диапазона напряжений 50-1000В. Это достигается за счет использования светодиодных индикаторов уникального цвета и звуковых сигналов, обеспечивающих наиболее четкую индикацию этих двух диапазонов напряжения. Встроенный светодиодный фонарь обеспечивает лучшую видимость в слабоосвещенных местах, а автоматическое отключение через 5 минут помогает продлить срок службы батареи. Двухдиапазонный детектор напряжения 10–1000 В — лучшее в своем классе решение для определения напряжения для любого электрика, специалиста по системам вентиляции и кондиционирования или специалиста по обслуживанию объектов.

Включает

(1)

Двухдиапазонный детектор напряжения 10–1000 В (2203-20)

• Автоматически различает 10-49Ṽ и 50-1000Ṽ
• Различные цвета определяют диапазон напряжения
• Встроенный светодиодный рабочий фонарь
• Автоматическое отключение
• Карманный зажим
• Наконечник лезвия2 LED2 для проверки розеток 90 ON

Технические характеристики изделия

Гарантия на инструмент 1 год

Длина 5,92 дюйма

Светодиодный рабочий свет Да

Батарея Щелочной (ААА)

Масса 0,15 фунтов

Рост 0,91″

Ширина 0,68 дюйма

Источник питания беспроводной

Двухполюсный тестер напряжения Megger TPT420 LCD/LED 1000 В

от Меггер

Артикул TPT420

Сэкономьте 39% Сэкономьте 39%

Первоначальная цена $143,00

Первоначальная цена $143,00 — Первоначальная цена $143,00

Первоначальная цена $143,00

Текущая цена $87.

00

$87.00 — $87.00

Текущая цена $87.00

| /

Доступно для доставки на следующий день

Двухполюсный тестер напряжения Megger TPT420 LCD/LED 1000 В

Тестер напряжения Megger TPT420 предназначен для обеспечения электриков и инженеров-электриков простым в использовании прибором для индикации напряжения. Измеритель будет продолжать предупреждать оператора об опасном испытательном напряжении, даже когда батареи разряжены. Имея ЖК- и светодиодные дисплеи, TPT420 обеспечивает измерение напряжения как переменного, так и постоянного тока — от 12 до 1000 В переменного тока и до 1500 В постоянного тока. Кроме того, включена функция непрерывности в диапазоне от 0 до 500 кОм, а для дополнительной безопасности измерения непрерывности и напряжения также сопровождаются акустическим звуковым сигналом.

Особенности:

• 1000 В
• Класс защиты IP64
• Тестер переменного/постоянного напряжения
• 12…1000 В перем. тока
• 12…1500 В пост. тока
• Светодиодный и ЖК-дисплей
• Функция проверки целостности цепи с визуальной и звуковой индикацией
• Индикация напряжения без батарей
• Испытание однополюсным напряжением
• Индикация чередования фаз
• Встроенный фонарик

Характеристики:

• Дисплей: 13 светодиодов, 4-разрядный ЖК-дисплей (разрешение 0,1 В)
• Диапазон напряжения: Светодиод: ±12, 24, 50, 120, 230, 400, 690, 1000 В : ЖК-дисплей: 12–1000 В перем. тока/1500 В пост. тока
• Светодиодный индикатор предупреждения о напряжении: <50 В переменного тока, <120 В постоянного тока
• Подсветка: автоматическая
• Индикация полярности: автоматическая
• Диапазон частот: 40–400 Гц
• Пиковый ток: Is<3,5 мА (при 1000 В)
• Однополюсное испытание: 100–1000 В переменного тока (50/60 Гц)
• Чередование фаз: 120–400 В между фазами, переменный ток 50/60 Гц
• Индикация непрерывности: >500 тыс.
