Конструкция и принцип действия указателей напряжения выше 1000 В

Указатели напряжения выше 1000 В (УВН) применяются в высоковольтных электроустановках для проверки наличия или отсутствия напряжения. Их работа основана на протекании емкостного тока через указатель при внесении его в электрическое поле токоведущих частей, находящихся под напряжением.

Основные части указателя напряжения выше 1000 В:

Рабочая часть с элементами, реагирующими на напряжение
Индикаторная часть со световой/звуковой сигнализацией
Изолирующая часть
Рукоятка

Рабочая часть УВН может содержать контактный электрод-наконечник или быть бесконтактного типа. Индикация обычно осуществляется с помощью газоразрядных ламп или светодиодов.

Требования к конструкции указателей напряжения выше 1000 В

Основные требования к конструкции УВН:

Корпус рабочей части до 20 кВ должен быть из электроизоляционных материалов
Изолирующая часть может быть составной или телескопической
Должна быть обеспечена возможность работы одним человеком
Масса и размеры указателя ограничены

Минимальные размеры изолирующей части и рукоятки УВН нормируются в зависимости от класса напряжения электроустановки. Например, для 10 кВ длина изолирующей части должна быть не менее 230 мм, рукоятки — 110 мм.

Технические характеристики указателей напряжения выше 1000 В

Основные технические характеристики УВН:

Напряжение индикации — не более 25% от номинального напряжения электроустановки
Время первого сигнала — не более 1,5 с при 90% номинального напряжения
Отсутствие ложных срабатываний от влияния соседних цепей

Для указателей с импульсным сигналом нормируется минимальная частота прерывания сигналов. Уровень звукового сигнала должен быть не менее 70 дБ на расстоянии 1 м.

Испытания указателей напряжения выше 1000 В

При эксплуатационных испытаниях УВН проводятся:

Испытания изолирующей части повышенным напряжением
Определение напряжения индикации
Проверка состояния встроенных источников питания

Испытания рабочей части проводятся только для указателей, конструкция которых допускает риск междуфазного замыкания. Напряжение прикладывается между электродом-наконечником и винтовым разъемом рабочей части.

Правила пользования указателями напряжения выше 1000 В

Основные правила безопасного применения УВН:

Проверка исправности указателя перед использованием
Время контакта с проверяемой частью — не менее 5 с

Обязателен непосредственный контакт рабочей части с токоведущей частью
Применение диэлектрических перчаток

При отсутствии встроенного контроля исправность проверяется с помощью специальных приспособлений или на заведомо находящихся под напряжением частях.

Типы и модели указателей напряжения выше 1000 В

Существуют различные типы и модели УВН:

Контактные указатели с газоразрядной индикацией
Бесконтактные указатели со светодиодной индикацией
Указатели с цифровой индикацией уровня напряжения
Указатели для фазировки высоковольтных линий

Современные модели оснащаются микропроцессорным управлением, функциями самодиагностики, яркой светодиодной индикацией. Некоторые указатели имеют встроенный фонарик для подсветки рабочей зоны.

Дополнительные средства контроля напряжения в высоковольтных установках

Помимо переносных указателей применяются:

Стационарные сигнализаторы напряжения
Индивидуальные сигнализаторы напряжения
Устройства проверки отсутствия напряжения (УПОН)

Стационарные сигнализаторы устанавливаются в ячейках КРУ для предупреждения персонала. Индивидуальные сигнализаторы предназначены для персональной защиты. УПОН обеспечивают автоматизированную проверку отсутствия напряжения.

Требования к персоналу, работающему с указателями напряжения выше 1000 В

К работе с УВН допускается персонал:

Прошедший специальное обучение
Имеющий группу по электробезопасности не ниже IV
Знающий конструкцию и принцип работы применяемых указателей
Владеющий навыками безопасного применения УВН

Персонал обязан проходить периодическую проверку знаний правил применения УВН и других средств защиты. Запрещается самостоятельный ремонт указателей напряжения.

Указатели напряжения выше 1000 В | Испытания и ремонт средств защиты в электроустановках | Архивы

испытание
ремонт
безопасность

Содержание материала

Испытания и ремонт средств защиты в электроустановках

Назначение и устройство средств защиты
Указатели напряжения до 1000 В
Указатели напряжения выше 1000 В
Инструмент, перчатки, боты, коврики
Колпаки и индивидуальные экранирующие комплекты
Монтерские пояса, страховочные канаты, монтерские когти, лазы, каски
Комплектование электроустановок средствами защиты
Требования к персоналу, проводящему испытания
Требования к устройству лабораторий и стендов для испытания средств защиты
Устройства, аппараты и приборы, применяемые для испытания средств защиты
Общие правила электрических испытаний средств защиты
Стенды для испытания штанг, указателей напряжения, электроизмерительных клещей выше 1000 В
Стенд для испытания диэлектрических средств защиты из полимерных материалов
Стенд для испытания диэлектрических ковриков
Стенды для механических испытаний средств защиты

Испытание индивидуальных экранирующих комплектов
Ремонт средств защиты

Страница 4 из 18

Указатели напряжения выше 1000 В применяются в электроустановках выше 1000 В для проверки наличия или отсутствия напряжения.
Указатели состоят из трех основных частей — рабочей (куда входят контакт-наконечник, неоновая лампа, конденсаторы), изолирующей части и рукоятки. Общие технические требования к указателям напряжения приведены в ГОСТ 20493—75*.
Указатели напряжения выше 1000 В работают по принципу свечения газоразрядной лампы при прохождении через нее емкостного тока. Минимальные размеры указателей приведены в табл. 8, а характеристика указателей, изготовляемых промышленностью, — в табл. 9.
Изолирующая часть располагается между рабочей частью и рукояткой, а на напряжение 35 кВ и выше может быть выполнена составной из нескольких элементов. Возможно применение телескопической конструкции. Допускается применение рабочей части указателя на напряжение 2—10 кВ в электроустановках выше 10 кВ при условии закрепления ее на соответствующей штанге, длина которой соответствует размерам, приведенным в табл. 3.

Для лучшей видимости сигнала лампы указатели напряжения при ярком дневном свете снабжаются затенителями.

При проверке отсутствия напряжения, проводимой с опор BЛ или телескопических вышек, рабочая часть указателей типа УВН-10 заземляется гибким медным проводом сечением 4 мм² со специальным кольцеобразным наконечником, который закрепляется в резьбовом разъеме между рабочей и изолирующей частями, независимо от наличия заземляющего спуска на опоре или заземления телескопической вышки. Заземление указателей напряжения при работе на металлических опорах и в закрытых распредустройствах не требуется.

Указатели напряжения выше 1000 В бесконтактного типа.

Работа указателя напряжения бесконтактного типа УВНБ основана на принципе электростатической индукции.

На пластинчатых электродах указателя под влиянием электрического поля источника напряжения, наводится разность потенциалов, усиливаемая транзисторным усилителем. При заданном настройкой схемы расстоянии до источника напряжения срабатывает пороговое устройство и мультивибратор обеспечивает прерывистое свечение индикаторной лампы накаливания, питающейся от встроенного блока питания (аккумуляторов).

Чем ближе подносится к источнику напряжения рабочая часть указателя, тем чаще будет мигание индикаторной лампы. Как правило, эти указатели предназначены для напряжений 6—35 кВ.
Выпускавшиеся до 1982 г. рядом предприятий бесконтактные указатели напряжения типа УВНБ имели телескопическую изолирующую штангу на напряжение 110 кВ и допускали контроль напряжения также на одноцепных линиях 110 кВ (при условии отсутствия на них наведенного потенциала). В настоящее время готовится к выпуску модернизированный и значительно облегченный бесконтактный указатель. Он предназначается для проверки наличия или отсутствия напряжения на BЛ и в открытых распределительных устройствах 6—35 кВ, а также в КРУ и КТП 6—10 кВ.
Указатель напряжения бесконтактный состоит из четырех основных элементов — рабочей части, съемного выносного электрода, изолирующей штанги и зарядного устройства. Выносной электрод представляет собой изолированный металлический стержень, закрепляемый на рабочей части, который позволяет проверять напряжение в КРУ и КТП непосредственно через сетчатое ограждение.

Зарядное устройство (встроенное или в виде отдельного блока) предназначено для зарядки аккумуляторов. При работе заземлять указатель не требуется.

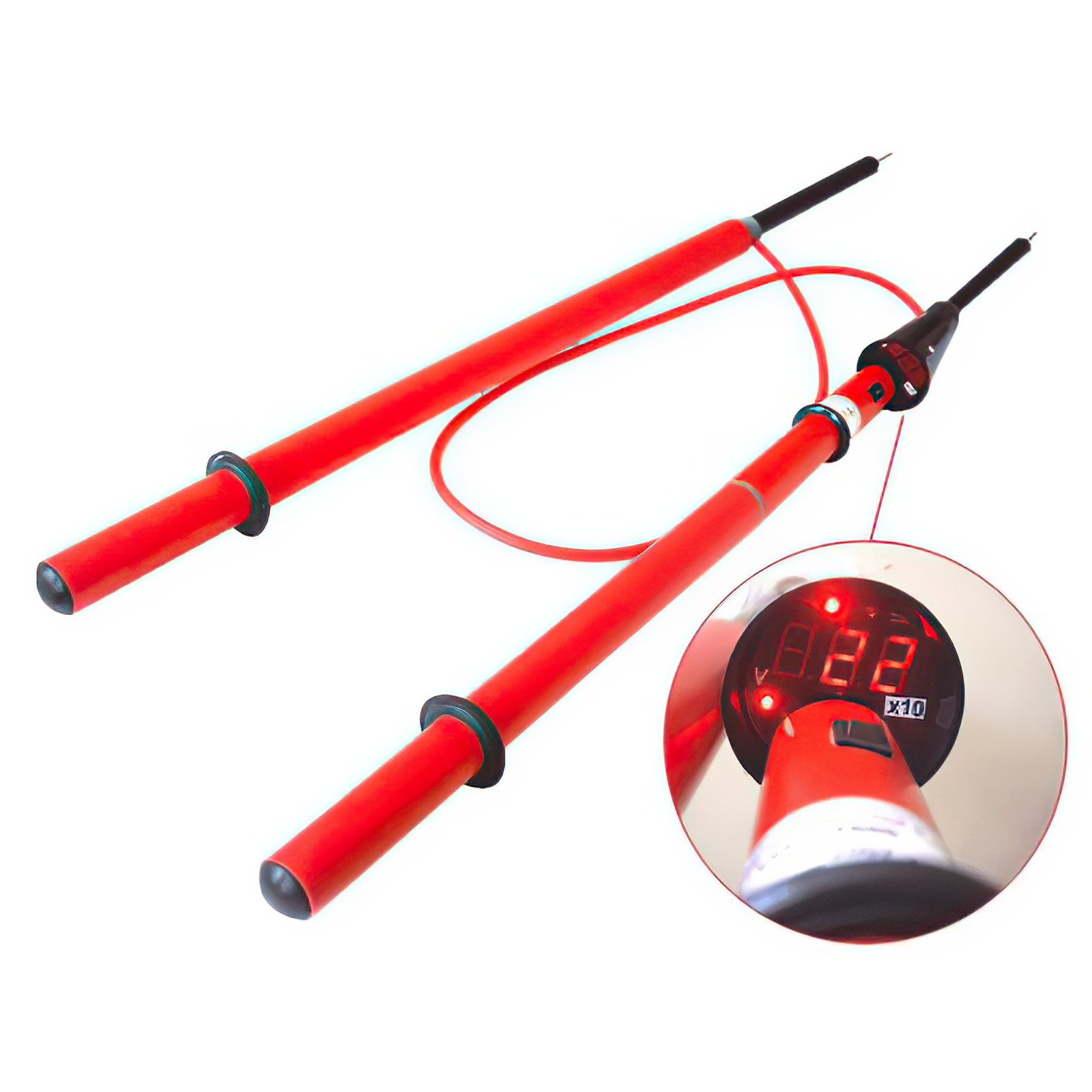

Указатель напряжения для фазировки на 3—10 кВ (УВНФ или УВНУсТФ) представляет собой комплект, состоящий из указателя напряжения выше 1000 В и трубки с добавочными резисторами. Применяется для фазировки воздушных и кабельных линий и трансформаторов. Трубка применяется только с тем указателем высокого напряжения, с которым она была испытана.

Трубка состоит из трех основных частей — рабочей, изолирующей и рукоятки. Рабочая часть содержит токоограничивающие резисторы (например, термостойкие резисторы МЛТ-2) с общим сопротивлением 7 МОм.
Трубка соединяется с указателем гибким изолированным проводом длиной 1 м, имеющим усиленную изоляцию, выдерживающую испытательное напряжение 20 кВ. Провод снабжается специальными кольцеобразными наконечниками, закрепляемыми в резьбовом разъеме между рабочими и изолирующими частями.
В настоящее время разработаны и изготовляются указатели напряжения для фазировки в электроустановках 35—110 кВ.

Сигнализатор напряжения стационарный. Для предупреждения персонала при случайной попытке проникновения его за ограждение (через дверь, люк, шторки и т.д.) к оборудованию высокого напряжения, находящемуся под напряжением, в СКТБ ВКТ Мосэнерго разработан звуковой сигнализатор напряжения стационарный типа СНС. Промышленное изготовление сигнализатора налажено на Дмитровском ЭМЗ по ТУ 34-31-10191-80.

Сигнализатор относится к дополнительным средствам защиты и применяется в закрытых распредустройствах напряжением 6—10 кВ. Установка сигнализатора предусмотрена как в стандартных ячейках распределительных устройств, так и в распределительных устройствах, выполненных из ячеек типа КРУ. Сигнализатор СНС состоит из блока автоматики, двух датчиков напряжения, сирены и концевых выключателей. Напряжение питающей сети сигнализатора 220 В, частота 50 Гц, потребляемая мощность при работе сигнала 60 Вт. Предусмотрена возможность подключения дополнительных звуковых и световых устройств сигнализации, которые могут быть установлены непосредственно у оборудования или в другом месте — у входа в помещение, на диспетчерском пункте и т. д. Габаритные размеры блока автоматики 200X 170×80 мм, а датчика напряжения 60 и 80 мм (диаметр и длина). Масса блока автоматики 2,5 кг, датчика напряжения 0,3 кг.

Сигнализатор напряжения индивидуальный.

Для предупреждения персонала о наличии напряжения при приближении к проводам ВЛ 6—10 кВ и токоведущим частям РУ на недопустимое расстояние разработан и изготовляется промышленностью сигнализатор напряжения индивидуальный типа СНИ6-10. Сигнализатор относится к дополнительным средствам защиты.
Чувствительность сигнализатора обеспечивает его срабатывание на расстоянии не менее 1,4 м от ближайшего провода при линейном напряжении 6 кВ. Сигнализатор выдает звуковой прерывистый сигнал с периодичностью 2,5—5 раз в секунду. Частота звукового сигнала 500—2500 Гц. Питание сигнализатора осуществляется от блока герметичных аккумуляторов напряжением 4,8 В, обеспечивающих непрерывную работу в течение 5 ч. Сигнализатор снабжается подзарядным устройством аккумуляторов, кнопкой контроля исправности, нажатием на которую проверяется исправность сигнализатора перед его применением. Габаритные размеры сигнализатора 100X70X40 мм, масса 200 г.

Назад
Вперед

Назад
Вперед

Вы здесь:
Главная
Книги
Архивы
Электрическая часть электростанций

Читать также:

Ремонт взрывозащищенного электрооборудования
Маслонаполненные кабели на 110 кВ
Воздушные выключатели с воздухонаполненными отделителями
Ремонт и проверка электрооборудования, используемого во взрывоопасных газовых средах — ГОСТ Р 51330.18-99
Правила безопасности при работе на кабелях

Указатели напряжения выше 1000 В, применение УВН

Указатель напряжения выше 1000 В (УВН) реагируют на емкостный ток, который протекает через указатель при внесении его рабочей части в электрическое поле, созданное токоведущими частями электроустановки, находящейся под напряжением, и «землёй» заземленными конструкции электроустановки. Указатель напряжения должен состоять из основных частей: рабочая, индикаторная, изолирующая, а также иметь рукоятку. Применяемый указатель напряжения является защитным средством при работе в электроустановках.

Рабочая часть наделена элементами, реагирующими на наличие напряжения на контролируемой токоведущей части.

Корпус рабочей части указателя напряжения до 20 кВ включительно, должны быть изготовлена из электроизоляционных материалов с особо устойчивыми диэлектрическими характеристиками. Корпус рабочей части указателя напряжения 35 кВ и выше могут быть изготовлены из металла.

Рабочая часть указатели напряжения выше 1000 В, может содержать электрод-наконечник для непосредственного контакта с проверяемой токоведущей частью и не содержать электрода-наконечника (указатель бесконтактного типа).

Индикаторная часть указателя напряжения, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. В качестве элементов световой индикации могут применять газоразрядные лампы, светодиоды или подобные индикаторы. Звуковой и световой сигналы должны быть надежно распознаваемыми. Звуковой сигнал должен иметь частоту 1-4 кГц и частоту прерывания 2-4 Гц при индикации фазного напряжения. Уровень звукового сигнала должен быть не меньше 70 дБ на расстоянии 1 м по оси излучателя звука.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов. При этом надо обеспечить возможность полной проверки исправности электрических цепей рабочей и индикаторной частей.

На рабочих частях не должны содержаться коммутационные элементы, предназначенные для включения питания или переключения диапазонов.

Изолирующая часть указателя напряжения выше 1000 В, может быть составной из нескольких составляющих. Для соединения составляющих между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускают применение телескопической конструкции, при этом нужно исключить самопроизвольное складывание.

Рукоятка указателя напряжения может объединятся с изолирующей частью как одно целое или быть отдельным звеном.

Конструкция и масса указателей напряжения должна обеспечивать возможность работы с ними одного рабочего.

Электрическая схема и конструкция указателя напряжения должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор воздушных линий электропередачи ВЛ – 6(10) кВ.

Минимальные размеры изолирующей части и рукоятки указателя напряжения выше 1000 В приведены в табл. 1.

Номинальное напряжение электроустановки, кВ	Длина, мм
Номинальное напряжение электроустановки, кВ	изолирующей части	рукоятки
От 1 до 10	230	110
Выше 10 до 20	320	110
35	510	120
110	1400	600
Выше 110 до 220	2500	800

Таблица 1. Минимальные размеры изолирующей части и рукоятки указателя напряжения выше 1000 В

Напряжение индикации указателя напряжения выше 1000 В, должно составлять не более 25 % номинального напряжения электроустановки.

Для указателей напряжения без встроенного источника питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составит не меньше 0,7 Гц.

Для указателей напряжения со встроенным источником питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составит не меньше 1 Гц.

Остальные УВН индикации является напряжение, при котором имеются отчетливые световые и звуковые сигналы.

Время появления первого сигнала когда прикасаются к токоведущей части, находящейся под напряжением, равным 90 % номинального фазного, не должно превышать 1,5 с.

Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения, отстоящих от рабочей части на расстоянии, указанном в табл. 2.

Номинальное напряжение электроустановки, кВ	Расстояние от указателя до ближайшего провода соседней цепи, мм
Выше 1 до 6	150
Выше 6 до 10	220
Выше 10 до 35	500
110	1500
150	1800
220	2500

Таблица 2. Расстояние до ближайшего провода соседней цепи

Эксплуатационные испытания указателей напряжения выше 1000 В

В процессе эксплуатации механические испытания указателей напряжения не проводят.

Электрические испытания указателей высокого напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

Испытание рабочей части указателя напряжения до 35 кВ проводят для указателей такой конструкции, при операциях с которым рабочая часть может стать причиной междуфазного замыкания или замыкание фазы на землю. Необходимость проведения испытания изоляции рабочей части определяют в соответствии с руководствами по эксплуатации.

Указатели высокого напряжения со встроенными источником питания проводят контроль их состояния и, при необходимости, подзаряжают аккумулятора или меняют батареи.

При испытании изоляции рабочей части, напряжение прикладывают между электродом-наконечником и винтовым разъемом. Если УВН не имеет винтового разъема, электрически соединенного с элементом индикации, то вспомогательный электрод для присоединения провода испытательной установки закрепляют на границе рабочей части.

При испытании изолирующей части напряжение прикладывают между элементом ее крепления с рабочей частью и временным электродом, накладываемым у ограничительного кольца со стороны изолирующей части.

Напряжение индикации указателя УВН с газоразрядной индикаторной лампой определяют по той же схеме, по которой испытывали изоляцию рабочей части.

При определении напряжения индикации прочих указателей высокого напряжения , имеющих электрод- наконечник, он присоединяется к высоковольтному выводу испытательной установки. При определении напряжения индикации указателей без электрода-наконечника нужно коснуться торцевой стороной рабочей части (головки) УВН высоковольтного вывода испытательной установки.

В обоих последних случаях вспомогательный электрод на указателе не устанавливают и заземляющий вывод испытательной установки не присоединяют.

Правила пользования указателями напряжения выше 1000 В (УВН)

Перед началом работы с указателем необходимо проверить его исправность. Исправность УВН, не имеющих встроенного органа контроля, проверяют с помощью специальных приспособлений, представляющих собой малогабаритный источник повышенного напряжения, или путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, которая находится под напряжением. Исправность указателя, имеющего встроенный узел контроля, проверяют в соответствии с руководствами по эксплуатации.

При проверке отсутствия напряжения время контакта рабочей части указателя с проверяемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Нужно помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущей части, непосредственный контакт рабочей части указателя является обязательным действием.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения нужно в диэлектрических перчатках.
