Указатель напряжения выше 1000 в. Указатели напряжения выше 1000 В: особенности, применение и требования безопасности

Что представляют собой указатели напряжения выше 1000 В. Каковы основные элементы их конструкции. Как правильно использовать указатели напряжения выше 1000 В. Какие требования безопасности предъявляются к данным приборам. На что обратить внимание при выборе указателя напряжения выше 1000 В.

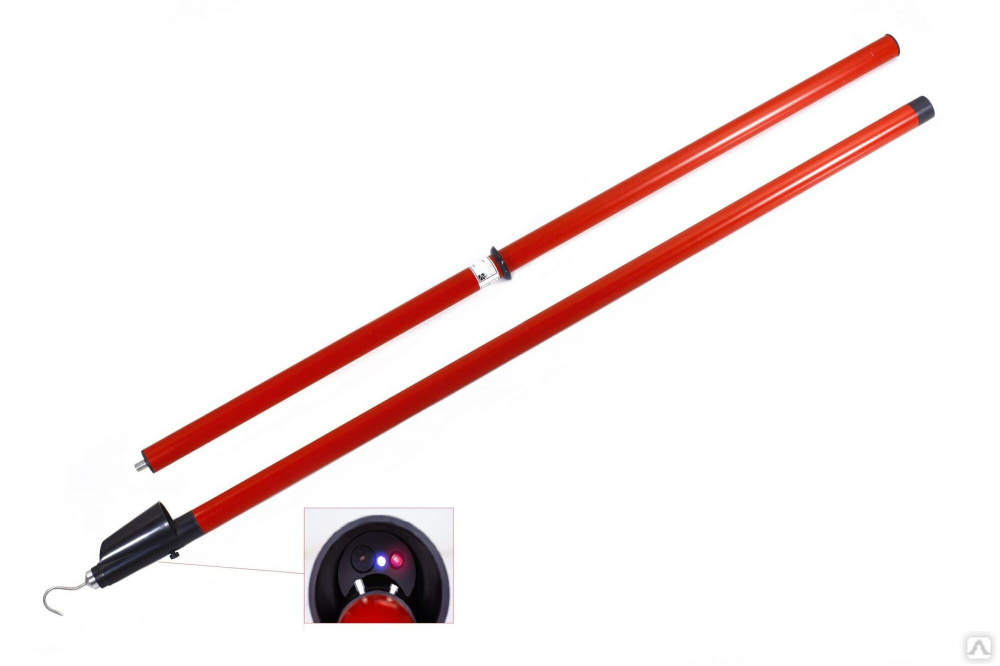

Принцип работы и устройство указателей напряжения выше 1000 В

Указатели напряжения выше 1000 В — это специальные приборы, предназначенные для определения наличия или отсутствия напряжения в электроустановках высокого напряжения. Их принцип действия основан на регистрации емкостного тока, протекающего через указатель при внесении его в электрическое поле высоковольтных токоведущих частей.

Основные элементы конструкции указателя напряжения выше 1000 В:

• Рабочая часть — содержит элементы, реагирующие на наличие напряжения
• Индикаторная часть — обеспечивает световую и/или звуковую индикацию
• Изолирующая часть — защищает пользователя от поражения током
• Рукоятка — для удержания указателя во время работы

Рабочая часть может быть контактного или бесконтактного типа. Индикация обычно осуществляется с помощью газоразрядных ламп, светодиодов или электронных схем.

Требования к конструкции и характеристикам указателей напряжения выше 1000 В

Согласно нормативным документам, указатели напряжения выше 1000 В должны соответствовать следующим требованиям:

• Напряжение индикации — не более 25% от номинального напряжения электроустановки
• Время срабатывания — не более 1,5 секунд
• Четкая световая и/или звуковая индикация
• Наличие ограничительного кольца на изолирующей части
• Минимальные размеры изолирующей части и рукоятки в зависимости от класса напряжения

Важным элементом является наличие собственного узла контроля исправности. Это позволяет проверить работоспособность указателя перед применением.

Правила применения указателей напряжения выше 1000 В

При использовании указателей напряжения выше 1000 В необходимо соблюдать следующие правила:

• Проверять исправность указателя перед каждым применением
• Держать указатель только за рукоятку до ограничительного кольца
• Время контакта с проверяемой токоведущей частью — не менее 5 секунд
• Обязательно использовать диэлектрические перчатки
• Не заземлять указатель при проверке наличия/отсутствия напряжения
• Применять в наружных сетях только в сухую погоду

Соблюдение этих правил обеспечивает безопасность персонала при работе с высоковольтным оборудованием.

Испытания и проверки указателей напряжения выше 1000 В

Для поддержания исправного состояния указатели напряжения выше 1000 В должны регулярно подвергаться испытаниям и проверкам:

• Электрические испытания изолирующей и рабочей частей повышенным напряжением
• Определение напряжения индикации
• Проверка схемы и конструкции на соответствие требованиям
• Контроль состояния встроенного источника питания (при наличии)

Периодичность эксплуатационных испытаний — 1 раз в 12 месяцев. Механические испытания в процессе эксплуатации не проводятся.

Преимущества современных указателей напряжения выше 1000 В

Современные модели указателей напряжения выше 1000 В обладают рядом преимуществ по сравнению с ранними образцами:

• Автоматическое определение вида тока (AC/DC)
• Яркая светодиодная индикация, хорошо различимая при дневном свете
• Индикация полярности напряжения
• Быстрое время отклика (менее 0,1 с)
• Питание от проверяемой цепи, отсутствие батарей
• Прочный эргономичный корпус
• Высокий класс защиты (до CAT IV 1000 В)

Это повышает удобство и безопасность работы с высоковольтным оборудованием.

Области применения указателей напряжения выше 1000 В

Указатели напряжения выше 1000 В широко применяются в следующих сферах:

• Электрические подстанции и распределительные устройства
• Воздушные и кабельные линии электропередачи
• Промышленные электроустановки высокого напряжения
• Электрифицированные железные дороги
• Электролаборатории и испытательные стенды

Они являются обязательным элементом защитных средств при работах в электроустановках выше 1000 В.

Как выбрать указатель напряжения выше 1000 В

При выборе указателя напряжения выше 1000 В следует обратить внимание на следующие характеристики:

• Диапазон рабочих напряжений
• Тип индикации (световая/звуковая)
• Время срабатывания
• Наличие собственного узла контроля

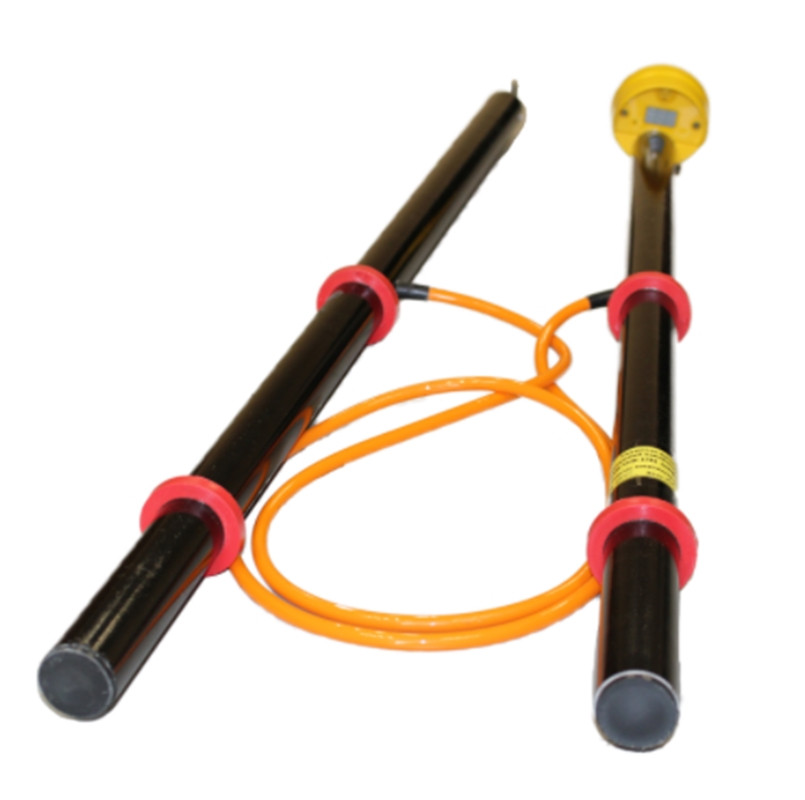

• Конструкция (однополюсный/двухполюсный)
• Класс точности
• Степень защиты корпуса
• Диапазон рабочих температур

Важно выбирать указатель, соответствующий условиям эксплуатации и классу напряжения электроустановки.

Требования безопасности при работе с указателями напряжения выше 1000 В

Для обеспечения безопасности при использовании указателей напряжения выше 1000 В необходимо соблюдать следующие требования:

• Применять указатели только в электроустановках, на которые они рассчитаны
• Не превышать допустимое время непрерывной работы
• Использовать дополнительные средства защиты (диэлектрические перчатки, боты)
• Проверять отсутствие механических повреждений перед применением
• Хранить и транспортировать указатели в защитных чехлах
• Не допускать попадания влаги на рабочую часть указателя

Строгое соблюдение правил техники безопасности — залог безаварийной работы с высоковольтным оборудованием.

Указатели напряжения выше 1000 В

2.4.3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.

2.4.4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

2.4.5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Корпуса рабочих частей указателей напряжения до 20 кВ включительно должны быть выполнены из электроизоляционных материалов с устойчивыми диэлектрическими характеристиками. Корпуса рабочих частей указателей напряжения 35 кВ и выше могут быть выполнены из металла.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. В качестве элементов световой индикации могут применяться газоразрядные лампы, светодиоды или иные индикаторы. Световой и звуковой сигналы должны быть надежно распознаваемыми. Звуковой сигнал должен иметь частоту 1 — 4 кГц и частоту прерывания 2 — 4 Гц при индикации фазного напряжения. Уровень звукового сигнала должен быть не менее 70 дБ на расстоянии 1 м по оси излучателя звука.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов. При этом должна быть обеспечена возможность полной проверки исправности электрических цепей рабочей и индикаторной частей.

Рабочие части не должны содержать коммутационных элементов, предназначенных для включения питания или переключения диапазонов.

2. 4.6. Изолирующая часть указателей должна изготавливаться из материалов, указанных в п. 2.1.2.

Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

2.4.7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

2.4.8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

2.4.9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.

2.4.10. Минимальные размеры изолирующих частей и рукояток указателей напряжения выше 1000 В приведены в табл. 2.4.



• Таблица 2. 4. Минимальные размеры изолирующих частей и рукояток указателей напряжения выше 1000 В

МИНИМАЛЬНЫЕ РАЗМЕРЫ ИЗОЛИРУЮЩИХ ЧАСТЕЙ И РУКОЯТОК

УКАЗАТЕЛЕЙ НАПРЯЖЕНИЯ ВЫШЕ 1000 В



┌─────────────────────────┬──────────────────────────────────────┐

│ Номинальное напряжение  │              Длина, мм               │

│  электроустановки, кВ   ├───────────────────┬──────────────────┤

│                         │ изолирующей части │     рукоятки     │

├─────────────────────────┼───────────────────┼──────────────────┤

│От 1 до 10               │        230        │       110        │

│Выше 10 до 20            │        320        │       110        │

│35                       │        510        │       120        │

│110                      │       1400        │       600        │

│Выше 110 до 220          │       2500        │       800        │

└─────────────────────────┴───────────────────┴──────────────────┘



2. 4.11. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

Для указателей без встроенного источника питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составляет не менее 0,7 Гц.

Для указателей со встроенным источником питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составляет не менее 1 Гц.

Для остальных указателей напряжением индикации является напряжение, при котором имеются отчетливые световые (световые и звуковые) сигналы.

2.4.12. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

2.4.13. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения, отстоящих от рабочей части на расстояниях, указанных в табл. 2.5.

• Таблица 2.5. Расстояние до ближайшего провода соседней цепи

РАССТОЯНИЕ ДО БЛИЖАЙШЕГО ПРОВОДА СОСЕДНЕЙ ЦЕПИ



┌─────────────────────────┬──────────────────────────────────────┐

│ Номинальное напряжение  │Расстояние от указателя до ближайшего │

│  электроустановки, кВ   │      провода соседней цепи, мм       │

├─────────────────────────┼──────────────────────────────────────┤

│Выше 1 до 6              │                  150                 │

│Выше 6 до 10             │                  220                 │

│Выше 10 до 35            │                  500                 │

│110                      │                 1500                 │

│150                      │                 1800                 │

│220                      │                 2500                 │

└─────────────────────────┴──────────────────────────────────────┘



2. 4.14. В процессе эксплуатации механические испытания указателей напряжения не проводят.

2.4.15. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю. Необходимость проведения испытания изоляции рабочей части определяется руководствами по эксплуатации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

2.4.16. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом. Если указатель не имеет винтового разъема, электрически соединенного с элементами индикации, то вспомогательный электрод для присоединения провода испытательной установки устанавливается на границе рабочей части.

2.4.17. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

2.4.18. Напряжение индикации указателей с газоразрядной индикаторной лампой определяется по той же схеме, по которой испытывается изоляция рабочей части (п. 2.4.16).

При определении напряжения индикации прочих указателей, имеющих электрод-наконечник, он присоединяется к высоковольтному выводу испытательной установки. При определении напряжения индикации указателей без электрода-наконечника необходимо коснуться торцевой стороной рабочей части (головки) указателя высоковольтного вывода испытательной установки.

В обоих последних случаях вспомогательный электрод на указателе не устанавливается и заземляющий вывод испытательной установки не присоединяется.

Напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать требованиям п. 2.4.11.

2.4.19. Нормы и периодичность электрических испытаний указателей приведены в Приложении 7.

2.4.20. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

Исправность указателей, имеющих встроенный узел контроля, проверяется в соответствии с руководствами по эксплуатации.

2.4.21. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

2.4.22. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения следует в диэлектрических перчатках.

<< Предыдущая страница         ++ Оглавление ++           Следующая страница >>

Испытание указателей напряжения выше 1000 В

Указатели напряжения выше 1000 В должны соответствовать требованиям п.4.5.2 ТКП 290.

Принцип действия указателей напряжения основан на преобразовании емкостного тока, протекающего через указатель, в оптический, акустический, вибрационные сигналы или их комбинацию. Преобразование может быть выполнено с помощью газоразрядной лампы, электронной схемы или другим способом. Указатели напряжения должны состоять их трех частей: рабочей, изолирующей и рукоятки. Рабочая часть содержит элементы электрической схемы, обеспечивающие визуальную, акустическую ил визуально-акустическую индикацию напряжения. Среди возможных видов индикации основной является оптическая, остальные — дополнительные. Визуальный и акустический сигналы должны быть непрерывными или прерывистыми и надежно распознаваемыми.

Указатель напряжения со световой индикацией должен иметь эффективное затеняющее (отражающее) устройство для обеспечения надежного восприятия работающим сигнала прия ярком наружном освещении. Указатели напряжения выше 1000 В бесконтактного типа должны соответствовать требованиям п.4.5.5 ТКП 290.

Напряжение индикации указателя напряжения должно составлять не более 25 % номинального напряжения электроустановки для всех классов напряжений. Для классов напряжений до 3 кВ включительно напряжение индикации должно быть определено в технических условиях на указатель напряжения. На изолирующей части указателей должно быть ограничительное кольцо из электроизоляционного материала диаметром, превышающим наружный диаметр рукоятки не менее чем на 10 мм. ребования при испытании указателей напряжения выше 1000 В приведены в п.4.5.3 ТКП 290.

Минимальные размеры указателей напряжения выше 1000 В:

Номинальное напряжение электроустановки, кВ	Длина, мм
	электроизолирующей части1	рукоятки
от 1 до 10	230	110
выше 10 до 20	320	110
35	510	120
110	1400	600
220	2500	800
1 Размеры нормируют по изоляции. Ограничительное кольцо входит в длину изолирующей части.

Требования при испытании указателей напряжения выше 1000 В бесконтактного типа приведены в п.4.5.7 ТКП 290. В процессе эксплуатации механические испытания указателей напряжения не проводят. Эксплуатационные электрические испытания указателей напряжения заключаются в прикладывании повышенного напряжения отдельно к рабочей и изолирующей частям и в определении напряжения индикации. При проверке наличия или отсутствия напряжения указатели напряжения не должны заземлятся. При использовании указателя напряжения держать его следует за рукоятку в пределах ограничительного кольца. Указатели напряжения могут применяться в наружных сетях только в сухую погоду. В сырую погоду могут применяться лишь указатели напряжения специальной конструкции.

Периодичность испытания указателей напряжения выше 1000 В — 1 (один) раз в 12 месяцев.
