Указатель высокого напряжения - Электросистемы

См. также мультиметр, клещи токоизмерительные, отвертка-индикатор.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

  • Рабочая часть.
  • Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
  • Изолирующая часть.
  • Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства.

Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

  • контактными;
  • бесконтактными;
  • комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан - оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился.

Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели - индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

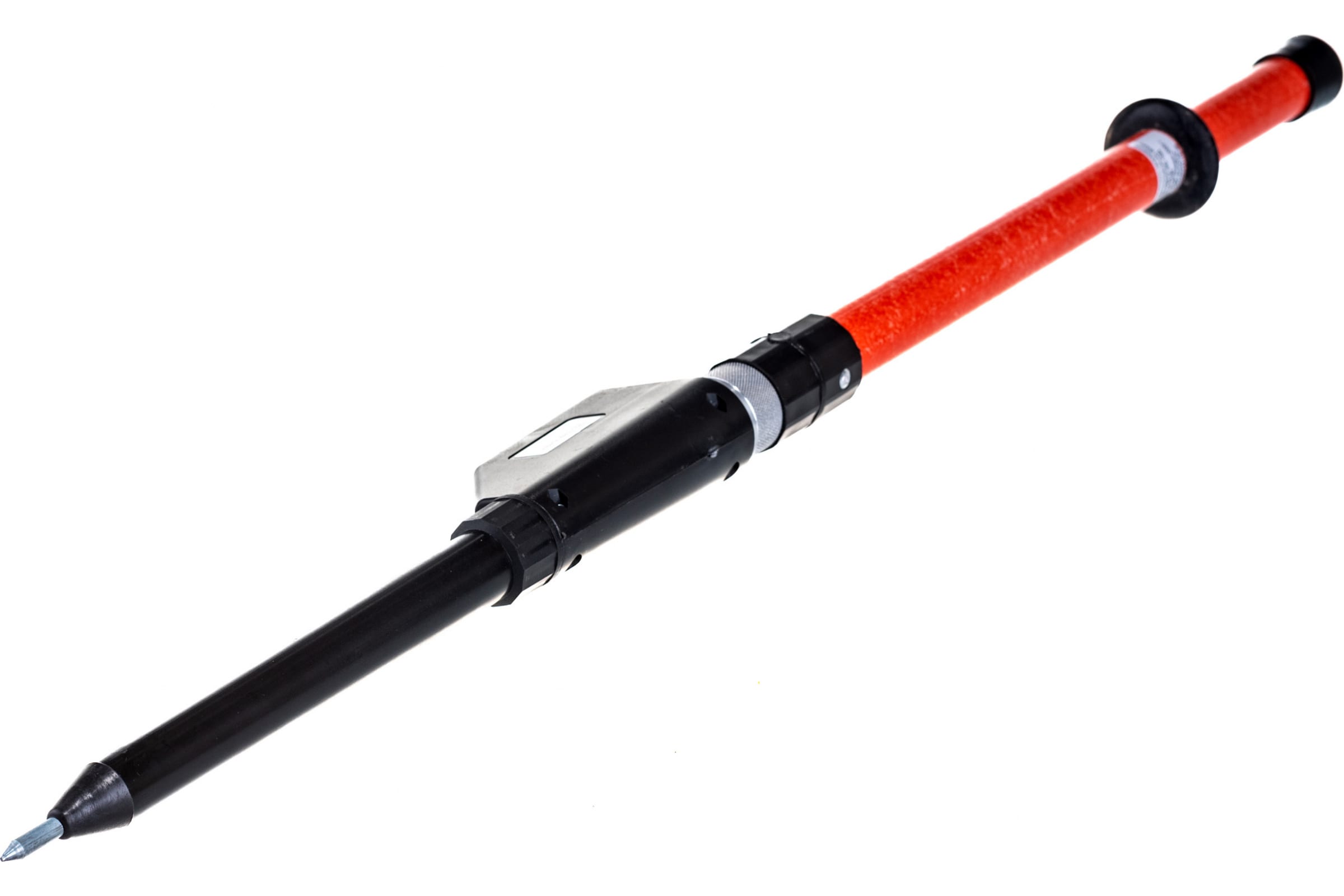

Указатели напряженяи УВНУ-10, УВНУ-10Д, УВНУ-10 Комби.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Указатели напряжения УВНУ-10, УВНУ-10Д, УВНУ-10 Комби предназначены для проверки наличия или отсутствия напряжения в электроустановках постоянного и переменного тока до 10 кВ.

Типоисполнения указателей УВНУ-10 и цены за ед. с учетом НДС:

Артикул

Наименование

Цена продажи с НДС

ET-UVN107

УВНУ-10-2М указатель высокого напряжения

659,99

ET-UVN108

УВНУ-10-2М-ТФ указатель высокого напряжения

1379,99

UVN107

УВНУ-2М 6-10кВ указатель высокого напряжения

1091,09

UVN108

УВНУ-2М ТФ указатель высокого напряжения

1691,67

UVN109

УВНУ-10 СЗ ИП указатель высокого напряжения

2256,3

UVN110

УВНУ-10 СЗ ИП ТФ указатель высокого напряжения

2924,47

UVN112

УВНУ-10 СЗ ИП КБ указатель высокого напряжения

3508,71

UVN113

УВНУ-10 СЗ ИП КБ ТФ указатель высокого напряжения

5015,08

UVN114

УВНУШ-10 СЗ ИП указатель высокого напряжения

6268,59

Э000021343

УВНУ-10 СЗ ТФ указатель высокого напряжения (1шт. в наличии на складе)

1218,94

Указатели высокого напряжения УВНУ-10 СЗ ИП, УВНУ-10 СЗ ИП-К.

Диапазон рабочего напряжения, кВ

от 6 до 10

Напряжение индикации указателя, кВ, не более

1,5

Источник питания, В

6, (2 x R2450)

Громкость звукового сигнала, дБ, не менее

70

Длина рукоятки, мм

120

Длина изолирующей части, мм, не менее

340

Общая длина, мм

720

Условия эксплуатации:
температура, °С от - 30 до + 45
влажность при 25 °С, % 98
Габаритные размеры, мм не более

780х80х110

Масса (в упаковке), кг 0,65 ÷ 0,67

Указатели предназначены УВНУ-10 СЗ ИП, УВНУ-10 СЗ ИП-К для проверки наличия или отсутствия напряжения в электроустановках постоянного и переменного тока, частотой 50 или 60Гц. В рабочей части указателей встроено устройство проверки исправности указателя. В новых модификациях применены более мощные иcточники питания CR2450, в несколько раз продлевающие ресурс работы.

Указатели УВНУ 10 СЗ ИП-К оснащены дополнительным светодиодом для контроля состояния источника питания.

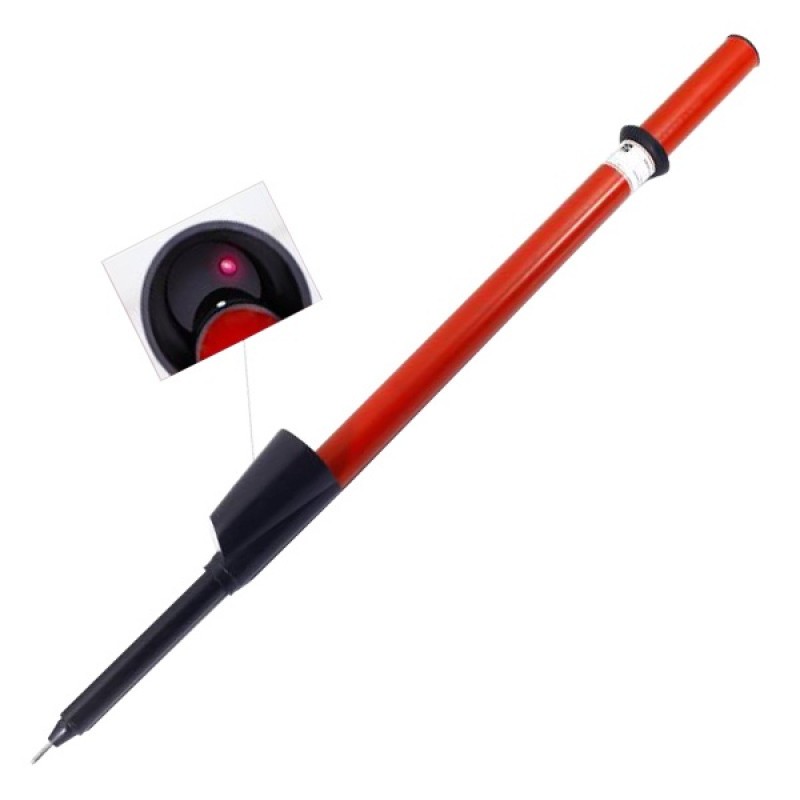

Технические характеристики УВНУ-10Д.


УВНУ-10Д
Напряжение индикации должно составлять не более 25% номинального напряжения электроустановки.
Максимальное рабочее напряжение
10,0 кВ
Рабочий диапазон температуры
от-40 до +45 °С
Интервал между касанием токоведущих частей 6-10 кВ и первой вспышкой
не более 1 сек
Интервал между первой и последующими вспышками при номинальном напряжении 10 кВ
не более 1 сек
Виды индикации
световая импульсная
прерывисто-звуковая
Напряжение питания
3,0 В
Источник питания
элементы питания CR2 фирм DURACELL, SANYO, KODAK или аналоги
Длина указателя в собранном виде
0,83 м
Масса
не более 0,35 кг
Срок эксплуатации
10 лет

Технические характеристики УВНУ 10 СЗ-ИП-Комби.

Диапазон рабочего напряжения, кВ от 6,0 до 10
Напряжения индикации указателя, кВ, не более 1,5
Частота, Гц 50(60)
Минимальная дальность срабатывания бесконтактной части, м 1
Источник питания, В 6 (2хС2450)
Громкость звукового сигнала, дБ, не менее 70
Длина рукоятки, мм 120
Длина изолирующей части, мм, не менее 340
Общая длина, мм 860
Условия эксплуатации
температура, °С -30 до +45
влажность при 25 °С, %
до 98
Габаритные размеры, мм 860х80х110
Масса (в упаковке) кг, не более 0,74÷0,76

УКАЗАТЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ

Преимущества указателей высокого напряжения производства завода «Энергозащита» по сравнению с аналогичной продукцией других производителей



-Указатели с газоразрядной лампой: УВН - 80-2М
В них используется газоразрядная лампа повышенной яркости свечения, превосходящая лампы ТНУВ.

-Указатели на 6-10 кВ с источником питания, с импульсной светодиодной индикацией, указатели от 6 до 220 кВ с импульсной свето-звуковой индикацией, с источником питания и с возможностью самопроверки работоспособности.

-Яркая импульсная световая индикация, мощный звуковой сигнал, за счет применения ультраярких светодиодов, а также за счет эффективной конструкции рабочей части,позволяющей получить усиленную индикацию, из-за направленного распространения световых и звуковых сигналов.

-Низкие токи потребления электрической схемы; за счет применения элементной базы и комплектующих производства ведущих мировых производителей, что обеспечивает надежную работу указателей при минусовых температурах (-45 С), а также позволяет использовать один литиевый источник питания емкостью 1500 мА/ч в течении всего срока службы.

-Отсутствие задержки срабатывания при контакте с токоведущими частями.

- Возможность самопроверки работоспособности всей электрической схемы указателей, а не отдельно электронной платы, как в указателях подавляющего большинства известных производителей, что может стать причиной ошибочной оценки работоспособности указателей.

-Возможность использования рабочей части указателей 6-10 кВ УВН80-3М в качестве индикаторов напряжения от 100-1000 В, с возможностью определения фазы переменного тока, а также для проверки наличия наведенного напряжения на ВЛ.

-Возможность в комплекте с оперативной изолирующей штангой ШО-10-4-6,6 длиной 6,6 м проверять наличие или отсутствие напряжения с поверхности земли, без подьема на опору воздушной линии.

-Высокая помехоустойчивость ( способность электрической схемы проводить дифференцированную идентиикацию опасного напряжения).

-Возможность в комплекте с трубкой фазировки проведения проверки совпадения фаз в электоустановках 6-10 кВ.

-Контактно-бесконтактные указатели напряжения сo встроенным сигнализатором опасного напряжения обладают рядом преимуществ, кроме вышеназванных.

-Яркая, двухцветная ( красно-синяя) индикация контактной части. Синяя-бесконтактной части.

-Самоконтроль работоспособности как контактной, так и бесконтактной частей указателей.

-Динамическая чувствительность бесконтактной части, что дает возможность определения «шаговогонапряжения».

-Два уровня чувствительной бесконтактной части.

-Контактная и бесконтактная части указателей встроены в рабочую часть (электрические схемы совмещены).

-Разработанная на заводе “Энергозащита” принципиальная электрическая схема указателя поиска повреждения каб

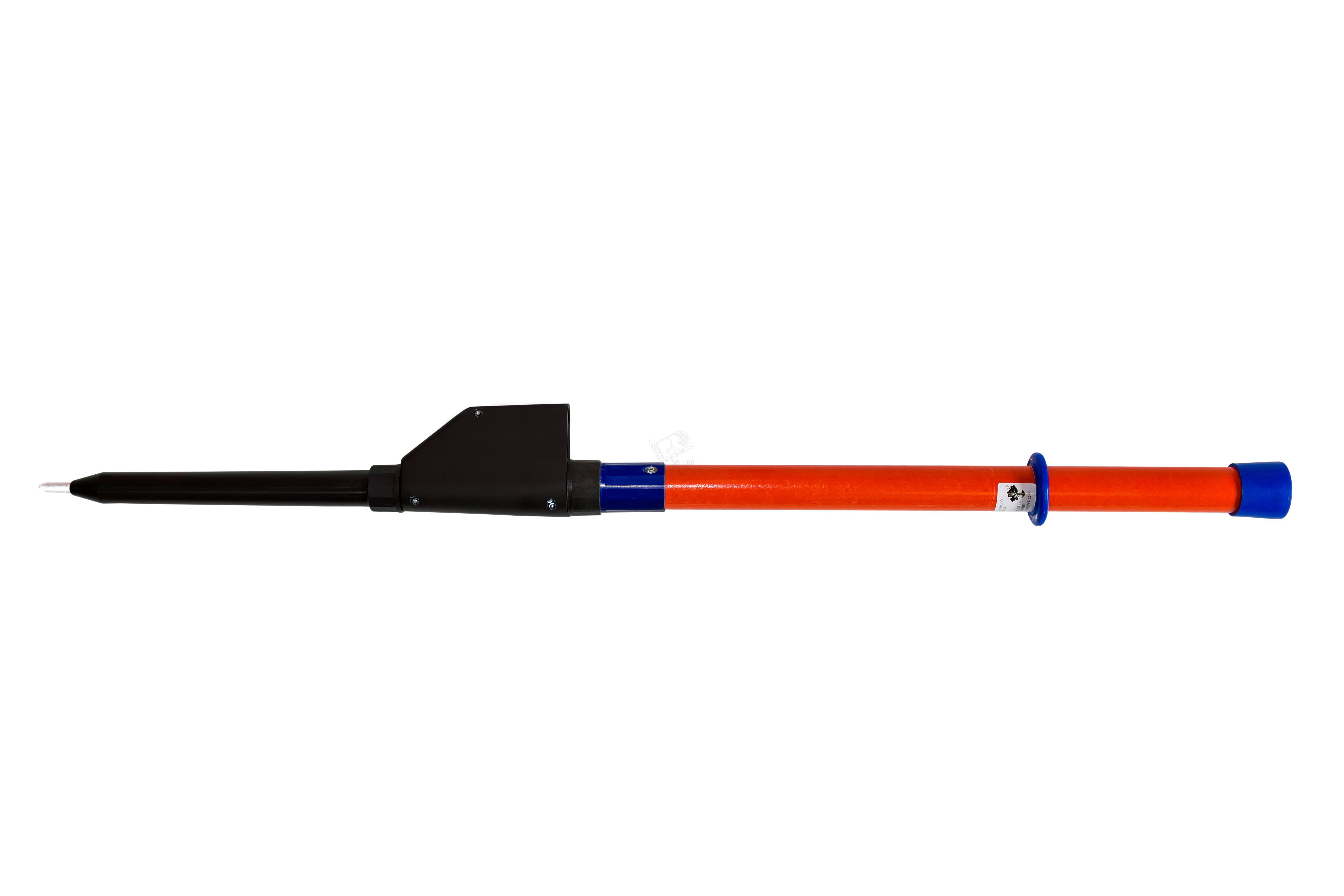

Указатель высокого напряжения УВНУ-10СЗ ИП

3.УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Указатель высокого напряжения УВНУ — 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.
Перед применением следует:
1.Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.
2.При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.
3.
Перед использованием указателя необходимо убедиться в его исправности. Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.
Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.
При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).
При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.
Пофазное определение наличия напряжения осуществляется контактным способом.
Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО — 10 — 4 — 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.
При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.
Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.
Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.
Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.
При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.
Во избежание порчи указатель не следует подвергать ударам и толчкам.



4. НОРМЫ, МЕТОДИКА И ПЕРИОДИЧНОСТЬ ИСПЫТАНИЙ УКАЗАТЕЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ УВНУ-10СЗ ИП И УВНУ-10СЗ ИП ТФ

Эксплуатационные испытания указателя проводятся 1 раз в 12 месяцев, согласно требованиям «Инструкции по применению и испытанию средств защиты, используемых в электроустановках» М 2003г. и настоящей инструкции.

Испытания проводятся на высоковольтном стенде в следующем объеме:
1. Определение порога срабатывания указателя.
2. Испытание напряжением продольной изоляции рабочих частей указателя и трубки фазировки.


Для определения порога срабатывания указателя, последний подвешивается горизонтально на высоте не менее 1м от пола.
На контактный щуп (крюк) подается напряжение ниже 1,5 кВ. Минимальное значение напряжения, при котором срабатывает светозвуковая индикация указателя, соответствует пороговому.
Порог срабатывания указателя не должен превышать 1,5 кВ.
При испытании напряжением продольной изоляции рабочей части указателя, напряжение подается к контактному щупу (крюку) и металлическому разъему рабочей части.
Продольная изоляция рабочей части должна выдерживать испытательное напряжение 12 кВ в течение 1 мин.
По аналогичной методике испытывается рабочая часть трубки фазировки.
Испытательное напряжение 12 кВ подается в течение 1 мин.
Порог срабатывания указателя УВНУ — 10 СЗ ИП ТФ, при схеме согласного и встречного включения фаз, а также испытание напряжением соединительного гибкого изолированного провода для фазировки производится согласно методике и схеме, изложенной в «Инструкции по применению и испытанию средств защиты, используемых в электроустановках» М. 2003г.
При схеме встречного включения фаз порог срабатывания указателя не должен превышать 1,5 кВ, а при схеме согласного включения фаз порог срабатывания указателя должен быть не ниже 12,7 кВ.
Соединительный провод должен выдерживать испытательное напряжение 20 кВ в течение 1 мин.

Указатели высокого напряжения 35-220 кВ

Указатели высокого напряжения 35-220 кВ

 ЦЕНА

УВН 90М 6-35

Указатель высокого напряжения  (световая индикация)

930 р.

УВН-35 Д

1006 р.

УВН 90М 6-35 СЗ ИП

Указатель высокого напряжения универсальный (свето-звуковая индикация, встроенный источник питания, самопроверка

2150 р.

УВНУ-35 Д

2170 р.

УВНУ-6-35 Д

2180 р.

УВН 90М 6-35 СЗ ИП КБ

 Указатель высокого напряжения контактно-бесконтактный со свето-звуковой индикацией на номинальное напряжение 6-35 кВ. Предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока, частотой 50(60) Гц. Имеет устройство самопроверки.

2600 р.

УВНУ-6-35 ДК

2617 р.

УВН 90М-6-35 СЗ ИП -Ш

Указатель высокого напряжения универсальный для определения напряжения без подъема на опору (свето-звуковая индикация, встроенный источник питания, самопроверка)

5805 р.

УВНУ-6-35 ДШ

5870 р.

УВН-110

Указатель высокого напряжения переносной предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением 110кВ.

1188 р.

УВН-110 Д

1321 р.

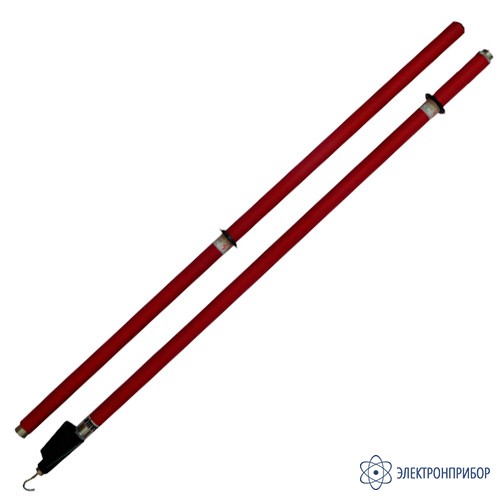

УВН 90М 10-110 СЗ ИП

Указатель высокого напряжения универсальный (свето-звуковая индикация, встроенный источник питания, самопроверка)

2295 р.

УВНУ-35-110 Д

2300 р.

УВН 90М-10-110 СЗ ИП КБ

Указатель высокого напряжения универсальный  (свето-звуковая индикация, встроенный источник питания, самопроверка, контактно-бесконтактный, с функцией сигнализатора)

3042 р.

УВНУ-35-110 ДК

3070 р.

УВН-220 Д

Указатель высокого напряжения УВН-220 Д (световая индикация)

1683 р.

УВНУ-220 Д

Указатель высокого напряжения универсальный УВНУ-220 Д (свето-звуковая индикация, встроенный источник питания, самопроверка)

2180 р.

УВНУ-35-220 Д

Указатель высокого напряжения универсальный УВНУ-35-220 Д (свето-звуковая индикация, встроенный источник питания, самопроверка) 3112 р.

УВН 90М-35-220 СЗ ИП КБ



Указатель высокого напряжения универсальный УВНУ-35-220 ДК (свето-звуковая индикация, встроенный источник питания, самопроверка, контактно-бесконтактный, с функцией сигнализатора)

4482 р.

УВНУ-35-220 ДК

4498 р.

Указатель высокого напряжения: выше 1000 в

При проверке оборудования подстанции используется указатель высокого напряжения. Необходимо разобраться в принципе действия индикаторов, изучить их технические характеристики. У моделей обширная область применения, однако стоит учитывать меры безопасности.

Описание аппарата

Указатель высокого напряжения — это мобильный аппарат, производящий замеры в цепи. Прибор является универсальным, предусмотрено несколько разновидностей:

  • компактные индикаторы,
  • однополюсные варианты,
  • двухполюсные устройства.
Указатель высокого напряжения

Принцип действия

Принцип работы построен на отслеживании импульсов цепи. Ток подается на щуп и поступает на контакт. Индикаторная часть отслеживает уровень напряжения и посылает сигнал на плату управления. У моделей используется изолирующая часть, чтобы обеспечить безопасность во время эксплуатации.

Эксплуатация указателя

Щуп или наконечник может подключаться к гибкому проводу или трубке. Когда напряжение превышает допустимые пределы, индикатор может не отреагировать. Есть модели с экраном и без него его. Простые варианты используются со светодиодными лампами.

Технические характеристики

К основным характеристикам относится следующее:

  • минимальное рабочее напряжение,
  • размер и вес,
  • изолирующая часть,
  • максимальное рабочее напряжение,
  • порог зажигания.
Индикаторы на выбор

Область применения

Оборудование востребовано на предприятиях, где используются установки высокого напряжения. Чаще всего это необходимо на подстанциях. Таким образом, есть необходимость провести фазировку с учётом класса напряжения. Также предоставляется возможность тестировать кабели, отдельные линии электропередач.

Линии электропередач

Интересно! Разрешается проверять трансформаторы постоянного, переменного тока.

Устройство указателей высокого напряжения

Основными элементами указателя являются:

  • наконечник или щуп,
  • изоляция,
  • ограничительное кольцо,
  • рукоять,
  • резьба,
  • индикаторная часть.

В отдельных случаях используется дисплей, контактные стабилизаторы. Щуп может устанавливаться на проводе либо держателе. Индикация бывает визуальной либо звуковой.

Система индикации

Правила применения

Перед тем как использовать прибор, рекомендуется проверить комплектацию. На примере УВНУ — 10СЗ ИП осматривается трубка, изоляция, рукоять. Узлы должны быть надежно соединены, используются винтовые крепления. К трубке фазировки фиксируется держатель. Кольцевой упор должен крепиться на корпусе.

Важно! Наружный осмотр необходим для того, чтобы выявить трещины либо отслоения.

Дефекты указателя

Любые дефекты указателя говорят о том, что он не готов к эксплуатации. Если на кольце либо трубке обнаружены капли воды либо грязи, необходимо их удалить. С этой целью лучше использовать салфетку. Хранить прибор стоит в сухом месте, желательно защищенном от ультрафиолетового воздействия.

Особое внимание уделяется щупу в виде крюка. Его надо осмотреть без перчаток и прикоснуться. Индикатор включенного прибора должен светить прерывисто. Если слышится звучание, значит, аппарат исправен. Таким образом, оценивается сопротивление кожи, проверка завершена.

Если указатель не реагирует на касание человека, можно попробовать немного смочить пальцы. При минусовых температурах приборы работают с большой погрешностью. Особенно проблематично проводить работы при температуре −20 градусов и более. Для теста рекомендуется подобрать гарантированный источник напряжения. Представленный указатель фиксирует показания от 100 до 1000 вольт.

Источник напряжения

Важно! Во время теста необходимо держаться за ручку.

Когда подводится щуп, надо, чтобы он соприкоснулся с жилой. В нормальном состоянии человек услышит прерывистый звуковой сигнал. Лампочка при этом будет мигать. Таким образом подтверждается, что предмет находится под напряжением. Контактный способ необходим, чтобы определить фазу.

При использовании указателей электрику часто приходится становиться на опоры. Хорошо, когда имеется изолирующая штанга. Работая с высоковольтным оборудованием, лучше использовать заготовки длиной не менее 6 м. Головка необходима для заземления. Касание токоведущих частей сопровождается порой ярким светом и мощным звуковым сигналом.

Токоведущие части

Прежде чем проверять заземление в установке, производят замер напряжения. Допустимый уровень энергетического потока — 1.5 кВ. Если индикация не реагирует, к указателю необходимо прикоснуться рукой без перчатки. Когда кабель находится под наведенным напряжением, индикация срабатывает в постоянном режиме. Иногда требуется определить фазу, тогда используется рабочая трубка. Она соединяется с указателем, а также штырём.

Для подсоединения шунт вводится в отверстие. На указателе имеются отметки, не стоит прилагать значительных физических усилий. Отдельный вопрос касается эксплуатационных мероприятий, связанных с испытаниями. Правила прописаны в инструкции по электроустановкам.

Электроустановки

Цели теста:

  • определение минимального уровня срабатывания указателя,
  • испытание продольной изоляции,
  • тест максимального порога срабатывания

Для испытаний указатель подвешивается в помещении на возвышенность. Контактный щуп должен находиться внизу. Первым делом на крюк подаётся незначительное напряжение, важно следить за лампочкой. Максимальный предел представленной модификации — 1.5 кВт. Тест продольной изоляции позволяет выявить допустимый уровень напряжения.

Тест продольной изоляции

Важно! Прибор в исправном состоянии выдерживает нагрузку 12 кВ.

В этом случае имеет значение время подачи напряжения. Аналогичным способом проверяется трубка фазировки. С этой целью подносится токопроводящая часть с напряжением 12 кВ. Однако при встречном включении фазы параметр отличается. Всё зависит от сопротивления проводника.

Индикация с надетой трубкой на указатель срабатывает при нагрузке 1.5 кВ. На примере УВНсТФ 10И видно, что простые варианты с трубкой фазировки являются более простыми в использовании. Модель годится для теста кабельных и воздушных линий. При испытаниях электроустановок важно уточнять исправность трансформаторов.

Тест трансформаторов

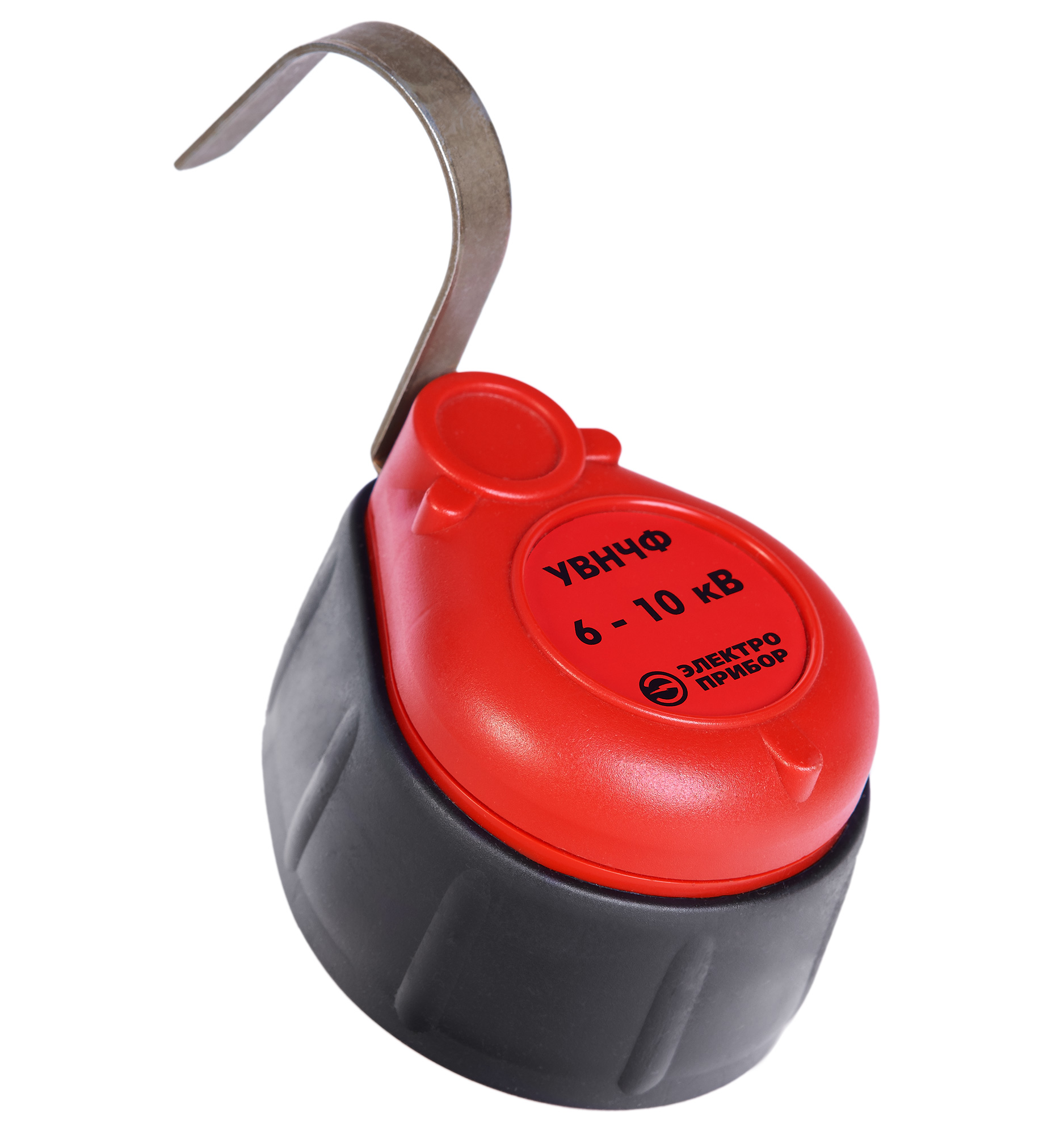

Допустимое рабочее напряжение должно находиться в пределах 6-10 кВ.  Трубка фазировки указателя может использоваться лишь в цепи переменного тока. Допустимая частота — от 50 мегагерц. Как указывает производитель, максимальный уровень нагрузки — 15 кВ. При использовании модели подключаются контактные наконечники и элементы электрической схемы.

Интересно! В указателе предусмотрено два соединительных провода, а также изоляция.

Штанга устанавливается между втулками, крепление происходит за счёт резьбового соединения. У представленной модели предусмотрена трехразрядная индикация, используются светодиодные лампочки. Когда на крюк подается напряжение, они загораются. Также срабатывание происходит, если производится тестирование.

Индикатор способен функционировать в режиме самоконтроля. В этом случае схема проверяет исправность узлов и сообщает о возможных ошибках. При переводе аппарата в рабочий режим появляется возможность автоматически определить тип напряжения. Контакт с токопроводящей жилой обеспечивается за счёт наконечника. Определение полярности не отнимает много времени.

Интересно! Светодиод «-» срабатывает, когда в токоведущей части отмечено отрицательное напряжение. Понижение частоты сопровождается мерцанием лампочки.

Мерцание на индикаторе

Меры безопасности

Основные правила:

  • использование электрических перчаток,
  • контакт подводится к рабочей части,
  • изоляция штанги,
  • не допускается использование под дождём,
  • соблюдение стандартов ГОСТа 20493-2001.

Выше рассмотрены указатели напряжения выше 1000 В. Различия кроются в конструкции, технических характеристиках. У аппаратов правила использования и меры предосторожности прописаны в инструкции.

Указатель высокого напряжения универсальный Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681 - цена, отзывы, характеристики, фото

Указатель высокого напряжения универсальный Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681 используется для определения опасного напряжения без заземляющего тросика.

Данная модель оснащена световой и звуковой индикацией. Это позволяет получить достоверный результат в условиях недостаточной видимости.

Срабатывание происходит в течение 1 секунды. Максимальный показатель рабочего напряжения - 10 000 В.

  • Напряжение, В 6000-10000
  • Типоразмер батареек CR2

Комплектация *

  • Указатель.
  • Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,40

Длина, мм: 540
Ширина, мм: 160
Высота, мм: 50

Преимущества указателя высокого напряжения Диэлектрик УВНУ-10 Д Д157681

  • Световая и звуковая индикация.
  • Определение напряжения без заземляющего тросика.
  • Крепкий пластиковый корпус устойчив к воздействию различных внешних факторов и защищает электронные компоненты на вес период эксплуатации.
  • Определение высокого напряжения до 10 000 В.
  • Рабочий температурный режим от - 40 до + 45 С.
  • Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681 срабатывает в течение 1 секунды.

Произведено

  • Россия — родина бренда
  • Россия — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Что такое высоковольтный индикатор? | Руководства по дому

Автор: TrevorW Обновлено 21 июля 2017 г.

Лучшее предупреждение для электрика о горячей линии электропередачи - это индикатор высокого напряжения. Другие устройства, использующие вторичные источники питания или подлежащие защитным мерам, такие как предохранители, могут давать ложноположительные показания, поскольку они не работают в результате наличия электричества в линиях. Индикатор высокого напряжения очень прост и очень эффективен.

Конструкция

Большинство высоковольтных индикаторов представляют собой простые схемы.Они состоят из разъема, прикрепленного к шине в шкафу питания, и светодиода внутри небольшого корпуса с окном для просмотра света. Светодиод может мигать, а может и не мигать, но его свечение позволяет электрику знать, что линия находится под напряжением и ее необходимо отключить перед работой.

Надежность

Сигнальная лампа очень надежна, поскольку получает питание непосредственно от сети и не требует внешнего или вторичного заземления. Другие устройства могут быть подвержены ошибке пользователя или отказу оборудования.Вольтметры требуют, чтобы пользователь поместил металлические указатели или разъемы непосредственно на провода; может произойти ложное считывание, если разъемы не входят в полный контакт. Некоторые индикаторы с батарейным питанием не получают питание напрямую от линии и не могут работать должным образом, если батарея старая или повреждена. Другие устройства имеют предохранители для регулирования мощности, но могут давать ложные срабатывания, если предыдущий скачок напряжения повредил устройство защиты. Индикаторы напряжения имеют ожидаемый срок службы около семи лет, по истечении которых необходима замена.

Размещение

Если высоковольтный индикатор установлен непосредственно на источнике питания, электрик может быстро оценить, что необходимо сделать, прежде чем приступить к работе. Никаких дополнительных инструментов для проверки напряжения не требуется. По данным Rockwell Automation, материнской компании производителя электрооборудования Allen-Bradley, некоторые распространенные применения таких индикаторов - это подстанции и переключатели, заземляющие переключатели с высоким сопротивлением и электродвигатели для транспортных средств и оборудования.

Наличие

Потребители и электрики могут приобрести высоковольтные индикаторы на строительных складах или у поставщиков электротехники. Цена составляет до 250 долларов за готовое к шкафу устройство. Поскольку электричество может быть смертельным при неправильном обращении, все питание должно быть отключено главным выключателем или полностью отключено перед установкой сигнального устройства.

Источник питания

- Схема индикатора высокого напряжения и защита от короткого замыкания / обрыва наилучшая реализация

Я собираюсь разработать печатную плату для источника питания высокого напряжения, 6 кВ и 3 кВ при 10 мА / 200 мА (660 Вт) для моего Ph.D. Как вы знаете, оборудование, необходимое для работы на этом уровне, очень дорогое, и, как студент, деньги на моем счете ограничены ежегодно.

Имея это в виду, какие основные меры безопасности потребуются при моей лабораторной работе и, возможно, в самом источнике постоянного / постоянного тока? Например, что лучше всего - защита от короткого замыкания или разомкнутой цепи, или мне следует использовать обе? На данный момент все, что у меня есть в моей конструкции, - это моя изолированная цепь обратной связи, которая изолирует плату управления от выхода преобразователя.Но меня беспокоит, что неисправности приведут к повреждению моего оборудования, и их замена будет дорогостоящей.

Если у кого-нибудь есть какие-либо рекомендуемые методы защиты от обрыва / короткого замыкания при таком высоком напряжении, то это было бы порекомендовано. Я планирую установить ограничение по току от импульса к импульсу первичного тока трансформатора, но я хотел бы добавить еще несколько функций для решения моих проблем с ошибками, таких как защита от короткого замыкания на уровне вторичного тока. Я думаю о том, чтобы, например, иметь схему компаратора, управляющую некоторыми светодиодами, в качестве индикатора уровня напряжения.Это покажет мне, сколько напряжения на вторичной стороне, и укажет, когда будет достигнуто безопасное рабочее напряжение. Я также наткнулся на схему, предназначенную для защиты от перенапряжения и перегрузки по току, которая, похоже, может делать то, что я хочу: https://www.qsl.net/yo8tot/overvoltage.html

Но мне также нужен какой-то индикатор уровня, где, возможно, загорается светодиод, когда обнаружено низкое / безопасное рабочее напряжение, и я могу безопасно изменить свою схему, если это имеет смысл.

Я бы предпочел спроектировать сейчас наиболее вероятные неисправности, чем беспокоиться об этом, когда подойду к мосту.Для целей моего проекта нагрузка является чисто резистивной. Любые рекомендации приветствуются.
Дж

Я буду использовать цифровой контроллер, но не против использования некоторых аналоговых компонентов для взаимодействия между моим контроллером и выходным напряжением, например, если они быстрее и надежнее.

Мощность

- Индикатор высокого напряжения на основе определенного порогового значения Мощность

- Индикатор высокого напряжения на основе определенного порогового значения - Обмен электротехническими стеками
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange - это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 167 раз

\ $ \ begingroup \ $

Я столкнулся с интересной проблемой в одном из обсуждений в группе по интересам. Следующая постановка задачи описывает требования к конструкции. 1) Диапазон входного напряжения может быть где угодно: от 0 до 500 Вольт (Скорее всего, это аккумуляторный блок электромобиля и т. Д.). Им нужен был видный индикатор , такой как светодиод, который загорается всякий раз, когда на аккумуляторном блоке присутствует напряжение более 60 В постоянного тока. 2) Напряжение, подаваемое на разъемы, должно напрямую управлять индикатором с помощью проводной электроники (программное управление не допускается). 3) 0-500 В - единственный доступный источник питания (внешний источник питания / батарея не могут быть подключены.)

Я мог бы подумать о двух направлениях дизайна: 1) на основе TVS-диода и последовательного резистора, который активирует светодиод после 60 В.2) Используйте резисторный делитель, чтобы понизить 0 В -> 500 В в диапазоне, скажем, 0 - 5 В. Я предполагаю, что даже при 500 В, если значение Rdivider достигает 500 кОм, даже резистор 0,5 Вт должен работать. затем используйте любую схему обнаружения перенапряжения для низковольтных систем, таких как эта Я не слишком усложняю / упрощаю здесь? Критические отзывы / предложения приветствуются.

Создан 09 мар.

ПудиПуди

11122 серебряных знака 99 бронзовых знаков

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Если вам нужно что-то действительно простое, где порог в 60 В не является потрясающе точным, попробуйте последовательно соединить сток постоянного тока со стабилитроном.Потребитель постоянного тока может быть установлен на уровне, скажем, 6 мА. Это значение не обязательно должно быть точным, поэтому для измерения тока светодиода будет достаточно резистора 100 Ом на базе и эмиттере типа npn BJT, такого как BC547. Вы можете использовать старомодный МОП-транзистор с N-каналом, например BUK454 800, рассчитанный на 800 В и поставляемый в упаковке TO220. Вам не нужно низкое сопротивление, так зачем платить больше денег. тратить немного энергии на высокие входные напряжения, поэтому корпус TO220 имеет смысл.Если предполагается длительная работа при высоких напряжениях, вам понадобится радиатор. Более старые МОП-транзисторы лучше работают в линейном режиме, когда речь идет о равномерной температуре кристалла. Вы можете использовать NPN BJT в качестве основного устройства в вашем источнике постоянного тока. Рассеиваемая мощность и номинальное напряжение по-прежнему применяются. Также необходимо проверить безопасную рабочую зону. Стабилитрон выбран так, чтобы получить порог 60 В. Это, конечно, будет немного меньше 60 В из-за падения светодиода и падения потребления постоянного тока .Вы можете использовать 2 стабилитрона последовательно, чтобы получить желаемую производительность. Рассеивание мощности стабилитрона не является проблемой. Оно будет меньше 360 мВт при токе светодиода 6 мА. Я использовал диакритические схемы в таких схемах, чтобы обеспечить гистерезис, означающий, что светодиод либо включен, либо выключен. Я поместил диак последовательно с двумя моими стабилитронами. Диак менее точен, чем стабилитрон, но мне не нужно было иметь высокую точность. Я использовал более низкие токи светодиодов, чтобы позволить SMD-устройствам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
