Что такое уличный электрощит. Какие бывают степени защиты IP для уличных щитов. Где устанавливать уличный электрощит. Какие компоненты должны входить в состав уличного электрощита. Как правильно монтировать щит на улице.
Что такое уличный электрощит и где его устанавливают

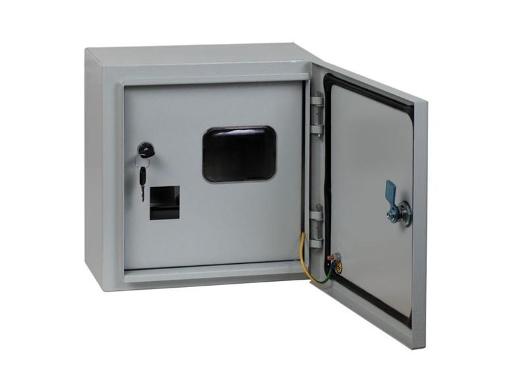

Уличный электрощит — это специальный электротехнический шкаф для размещения на открытом воздухе, предназначенный для подключения, распределения и учета электроэнергии. Он имеет повышенную степень защиты от пыли и влаги.
Где обычно устанавливают уличный электрощит:
- На ближайшей к дому опоре (на границе участка)
- На бетонной или деревянной опоре
- На стене дома (дачного домика, гаража, бытовки)
Основная цель размещения щита на улице — обеспечить удобный доступ для снятия показаний счетчика и обслуживания оборудования.
Степени защиты IP для уличных электрощитов
Уличный электрощит должен иметь повышенную степень защиты IP от пыли и влаги. Наиболее распространенные степени защиты:
- IP54 — защита от брызг со всех сторон
- IP55 — защита от струй воды
- IP65 — полная пыленепроницаемость и защита от струй воды
- IP66 — полная пыленепроницаемость и защита от сильных струй воды
Для Ленинградской области обычно используются щиты со степенью защиты IP54 или IP65. Чем выше степень защиты, тем лучше щит защищен от внешних воздействий.
Расшифровка степени защиты IP
Первая цифра (5 или 6) означает защиту от пыли:
- 5 — частичная защита от пыли
- 6 — полная пыленепроницаемость
Вторая цифра (4, 5 или 6) означает защиту от воды:
- 4 — защита от брызг
- 5 — защита от струй воды
- 6 — защита от сильных струй воды
Состав уличного электрощита
В состав типового уличного электрощита обычно входят следующие компоненты:
- Вводной автоматический выключатель (2-х или 4-х полюсный)
- Дифференциальный автомат или УЗО для защиты от утечек тока
- Счетчик электроэнергии
- Автоматические выключатели для групповых линий
- Шины N и PE
- Устройство обогрева щита для работы зимой
Для обеспечения нормальной работы в зимний период щит должен быть оборудован системой обогрева — термостатом и нагревательным элементом.
Особенности монтажа уличного электрощита
При монтаже уличного электрощита необходимо учитывать следующие моменты:
- Щит устанавливается на высоте не менее 0,8 м от уровня земли
- Крепление должно быть надежным, с учетом ветровых нагрузок
- Необходимо обеспечить удобный доступ для обслуживания
- Ввод кабелей выполняется через герметичные сальники
- Щит должен быть заземлен
- Дверца щита должна иметь запирающее устройство
Правильный монтаж обеспечит долговременную и безопасную эксплуатацию уличного электрощита в любых погодных условиях.
Преимущества и недостатки уличного размещения электрощита
Размещение электрощита на улице имеет свои плюсы и минусы.
Преимущества:
- Удобный доступ для снятия показаний счетчика
- Возможность отключения дома от сети без доступа внутрь
- Экономия места внутри дома
- Соответствие требованиям энергоснабжающих организаций
Недостатки:
- Необходимость защиты от атмосферных воздействий
- Риск вандализма или кражи оборудования
- Сложность обслуживания в зимнее время
- Необходимость прокладки кабелей от щита до дома
При принятии решения о размещении щита на улице нужно тщательно взвесить все за и против с учетом конкретных условий.
Требования к уличным электрощитам
Основные требования, предъявляемые к уличным электрощитам:
- Высокая степень защиты от пыли и влаги (не менее IP54)
- Устойчивость к УФ-излучению и перепадам температур
- Антивандальное исполнение корпуса
- Наличие системы обогрева для работы зимой
- Возможность пломбирования дверцы
- Размещение на высоте не менее 0,8 м от земли
- Наличие козырька для защиты от осадков
Соответствие этим требованиям обеспечит надежную и безопасную эксплуатацию уличного электрощита в течение длительного срока.
Выбор уличного электрощита
При выборе уличного электрощита следует обратить внимание на следующие параметры:
- Степень защиты IP (не менее IP54)
- Материал корпуса (металл или пластик)
- Размеры щита и количество модулей
- Наличие системы обогрева
- Тип и количество вводных устройств
- Наличие смотрового окна для счетчика
- Тип запирающего устройства
Рекомендуется выбирать щиты проверенных производителей, таких как IEK, TDM, ELMA. Они хорошо зарекомендовали себя в российских условиях эксплуатации.
Заключение
Уличный электрощит — важный элемент системы электроснабжения загородного дома или дачи. Правильный выбор, монтаж и обслуживание щита обеспечат надежное и безопасное электроснабжение. При установке щита на улице необходимо учитывать ряд особенностей и соблюдать все требования нормативных документов.
Щиток электрический уличный — степени защиты IP, где устанавливать
Главная » Полезная информация » Щит электрический навесной уличный
Рубрика: Полезная информация
К щиту навесному уличному в антивандальном исполнении, исходя из условий использования, предъявляются повышенные требования. Корпус щитка выполнен из металла или пластика. Он имеет панель для монтажа внутреннего электрооборудования. Снаружи предусмотрены крепления.
Где устанавливать щит уличный
Стандартно щиток уличный электрический устанавливается на ближайшей от дома опоре (на границе участка). Опора может быть бетонной или деревянной, что не имеет значения. Допускается располагать электрощит на стене дома. Особенно если это дачный домик, бытовка, гараж или любое другое строение.
Какие степени защиты IP уличных щитов бывают
Уличный электрощит должен иметь определенную степень защиты IP.
Она прописывается в технических условиях и обеспечивает защиту оборудования от пыли и влаги.
На всех электрощитах есть указатель, какая степень защиты соответствует именно этому оборудованию. Первые буквы – IP означают защиту. Цифры, которые дальше следуют, указывают, насколько защищен корпус прибора от механических воздействий извне (первая цифра) и влаги (вторая цифра). Эти показатели регулируются международными стандартами и ГОСТами.
Рассмотрим интересующие нас степени защиты щитов – это IP54, IP55, IP65, IP66.
Конкретно в Ленинградской области используются щиты учета навесные металлические или пластиковые со степенью защиты IP54 или IP65.
Защита от механических воздействий:
- Цифра 5 указывает на полную защиту от посторонних предметов и частично от пыли.
- Цифра 6 на приборе — это полная защита и пыленепроницаемость щита.
Вторая цифра указывает на защиту от влаги.
- 4 – защита от брызг со всех сторон.
- 5 – защита от струи воды некоторое время.
- 6 – защита от волн и направленного воздействия воды.
Какой марки электрощиты предпочтительнее?
Нелегко ориентироваться в огромном количестве подобных товаров и выбрать наиболее подходящий и надежный. При условии, что электрощит находится на улице, в своей работе мы используем только хорошо зарекомендовавшие себя учетно – распределительные щиты навесные. Они сами по себе герметичны, с сальниками входов и выходов, устойчивы ко всем вешним механическим воздействиям. А также защищены от влаги, с пропаянным по периметру корпусом и со специальным уплотнителем. Это щиты марок IEK, TDM, ELMA.
Они могут отличаться наличием 1 или 2 дверок; с замком или с двумя замками; с окошком для снятия показаний счетчика и без него; размерами; наличием внешнего козырька на корпусе; толщиной металла корпуса; с заземлением дверки.
Информация была полезной? Поделиться с друзьями:
Монтаж уличного щитка на участке и его типы Новакабель
Поместить электрический щит на улице – не такая уж и абсурдная идея, как это может показаться.
Резоны для такого технического решения следующие:
1. Энергосбытовые организации нередко настаивают на том, чтобы прибор учета расхода электроэнергии и, соответственно, вводной домовой электрощит, располагался в пределах доступности для инспектора. Это особенно актуально для больших загородных резиденций, где хозяева относительно беспрепятственно могут «спрятать» в доме дополнительный ввод мимо счетчика с известными целями. С другой же стороны, щит на уличной опоре хорошо виден со всех сторон и не вызывает у инспектора ни сомнений, ни подозрений.
2. В той же загородной резиденции вводной электрический щит тоже может быть весьма внушительным. И вполне объяснимо желание сэкономить на пространстве и вынести за пределы дома хотя бы прибор учета и ввод.
3. В конце концов, распределительный щит может просто не вписываться в интерьер жилого помещения, особенно если последний является дизайнерским. В таком случае можно не только вынести щиток в какое-нибудь подсобное помещение, но и пойти дальше, поместив его на улице.
Ну, и, разумеется, размещение щита на улице имеет и свои минусы.
Вот они:
1. Несмотря на технические условия от энергосбытовых компаний, электросчетчик на улице может быть нарушением пункта 1.5.27 ПУЭ, в котором говорится, что электросчетчики допускается размещать в неотапливаемых помещениях и уличных шкафах лишь при наличии местного подогрева, обеспечивающего для счетчика положительную температуру. А такое ограничение соблюсти не всегда просто. Между тем, индукционный электросчетчик при отрицательных температурах неизбежно начинает, попросту говоря, «врать». Причем «врать» не в пользу абонента, поэтому Энергосбыт это обстоятельство мало волнует. Для абонента же это существенный минус.
2. Снимать показания с электросчетчика, расположенного в уличном щите не очень удобно. Особенно, если на дворе зима, а щит находится на существенной высоте из соображений безопасности перед воришками и хулиганами. Щит, стоящий высоко на опоре неудобно ремонтировать и обслуживать: как минимум нельзя обойтись без стремянки.
3. Располагая щит с групповыми аппаратами на улице, мы будем вынуждены тянуть оттуда же и групповые линии. Причем, чем больше сам дом, тем больше будет этих линий и тем внушительнее будет «паутина», связывающая вводной щит и постройку. Хорошего в этом мало, даже если «паутину» упрятать в трубу, расположенную под землей.
Поэтому для солидного коттеджа вариант с размещением групповых автоматов в уличном щите отпадает: такое техническое решение приемлемо только для дачных домиков, гаражей и прочих небольших построек. А достоинства уличного щита, в котором установлен только вводной автомат и счетчик, уже не так очевидны.
Состав электрощита для установки на улице
В состав уличного электрического щита, прежде всего, входит вводной автомат с двумя полюсами для однофазной сети и четырьмя или тремя полюсами для сети трехфазной. Дополнительный полюс будет возможно использовать для полного отключения сети и разрыва в том числе и нулевого проводника. Это будет нелишним в случае неполадок в самой питающей сети, что, к сожалению, тоже иногда случается.
Вводной автомат обеспечивает не только возможность отключения сети, но и защищает ее от перегрузок по току. Однако кроме этого необходима и противопожарная дифференциальная защита сети, которую можно обеспечить использованием дифференциального, а не простого вводного автоматического выключателя. Другой вариант – отдельное УЗО, которое будет установлено сразу после вводного аппарата. Номинал такого УЗО должен быть 100-300 миллиампер.
После вводного автомата и аппарата дифференциальной защиты следует поместить прибор учета расхода электроэнергии, рассчитанный на соответствующее количество фаз. Если нагрузка в сети не превышает 100 ампер, то счетчик может быть прямого включения. Если нагрузка составляет более 100 ампер, то подключать счетчик придется через трансформаторы тока, что приведет к существенному увеличению габаритов щита.
Это минимальный набор аппаратов. Его можно дополнить, например, при помощи реле контроля напряжения в комплекте с независимым расцепителем для вводного автомата.
Если корпус щита металлический (что наиболее вероятно для уличных условий), то его следует заземлить, соединив с шиной РЕ. К той же шине PE при помощи медного силового провода ВВГнг сечением не меньше сечения вводного фазного проводника следует подключить повторное заземляющее устройство, размещенное в земле по месту установки щита.
Заказать
Помимо аппаратов в этом щите следует разместить нулевые шины PE и N, объединенные перемычкой. Выполнить заземляющее устройство можно из нескольких стальных вертикальных прутков диаметром около 16 мм или равноценных по сечению уголков, соединенных между собой при помощи приваренной стальной полосы 4*40 мм.
Поскольку ввод и электросчетчик – это, по мнению энергосбытовых компаний глубоко интимные вещи, то бокс, в котором будет размещаться эта аппаратура, должен быть пломбируемым. При этом для пользователя должна остаться лишь возможность снимать показания и включать/выключать коммутационные/защитные аппараты. Сам щит должен надежно закрываться и запираться на ключ.
Кроме этого, поскольку щит будет расположен на улице, то он должен иметь повышенную степень защиты от внешних воздействий: обычно не менее IP54.
Монтаж щита на улице
Местом установки уличного щита обыкновенно становится все-таки не улица в прямом смысле, а двор или участок, в общем, личная территория. Такой выбор делается из соображений элементарной безопасности.
Для установки щита чаще всего используется дополнительная отдельная опора, которая становится обязательной для длинных ответвлений. Если такой опоры нет, то можно возвести стойку из подручных материалов.
Сам щит должен быть надежно зафиксирован по уровню, например, при помощи сквозных болтов.
Энергосбытовые компании нередко настаивают на том, чтобы уличный щит с прибором учета монтировался на высоте 3 метра и выше. При таком расположении безопасность приобретает особое значение: необходимо учесть и воздействие ветра, и то, что со временем крепление, возможно, станет слабее.
Ввод в щит лучше выполнить через промежуточные изоляторы, чтобы вводной провод/кабель, раскачиваясь, не перетер свою изоляцию и не выдернулся. Отходящую линию не обязательно делать воздушной, можно пустить ее и в трубе под землей.
200 А против 100 А против 60 А — New Avenue Homes
технический
Написал Кевин Кейси
Строите новое вспомогательное жилье или отдельный офис? Добавление безопасного электроснабжения может дорого обойтись.
Недавно мы прояснили один неприятный нюанс строительных норм и правил в Калифорнии, поскольку он касается того, какой размер электрической панели и услуги вам нужны для вспомогательного жилья. Вы можете построить вспомогательное жилище с панелью на 100 ампер, но обеспечить обслуживание на 60 ампер внутри этой панели. Это может сэкономить тысячи.
Это краткое описание вариантов для одного проекта вспомогательного жилья. Фактические потребности в электричестве варьируются в зависимости от дизайна дома, спроса на электроэнергию и постоянно меняющегося усмотрения местного инспектора.
Существует три распространенных способа, с помощью которых мы наблюдали работу электроснабжения:
1) Не вносите существенных изменений в главный дом и добавляйте хорошо спроектированную меньшую панель в офисе или вспомогательной структуре. Это может стоить 2000 долларов или меньше.
Если основная панель вашего дома выглядит так, то вы можете оставить ее и просто добавить провод от этой коробки к вашей дополнительной конструкции. На рисунке ниже каждая белая наклейка обозначает один выключатель. Вы можете подсчитать место для 14 выключателей или 14 цепей, и этого обычно достаточно для основного дома и второго дома.
Новая внутренняя панель в вашем офисе или вспомогательном строении, вероятно, будет выглядеть как одна из этих меньших «4-амперных» или «60-амперных» панелей. Вы можете видеть восемь автоматических выключателей или электрических цепей в новом дополнительном здании или доме.
Это отличное решение, если вы знаете, что ваша новая структура аксессуаров не будет пользоваться большим спросом. Однако это не соответствует коду «ЖИЛОЕ ЖИЛЬЕ». Таким образом, даже если у вас есть небольшой дом с тривиальной потребностью в электричестве, эти панели меньшего размера не допускаются.
Тем не менее, на этих небольших внутренних панелях есть тривиальная экономия, поэтому мы всегда рекомендуем вам приобрести панель большего размера, чтобы было место для роста.
2) Капитальный ремонт электрощитка вашего дома. Если вы устанавливаете новую панель на 100 ампер во вспомогательном жилище, вам, скорее всего, потребуется увеличить панель основного дома до 200 А, чтобы было достаточно мощности. Также может понадобиться прокладка нового электропровода от улицы к основному дому. Это может легко стоить 3000 долларов или больше за новую панель в основном доме, 2000 долларов за провод с улицы и 2000 долларов за электрическую панель вспомогательного дома.
Если ваша основная домашняя панель выглядит примерно так, то вам предстоит много новой работы, несмотря ни на что. Придется заменить основной домашний щиток, а также может потребоваться замена провода с улицы. Вам также нужно будет добавить провод к вспомогательному жилищу и новую панель для этого дома.
Вашему электрику нужно будет купить такую же новую панель. Электрику также потребуется около 3000 долларов на дополнительные материалы и работу по замене существующей панели.
3) Никаких существенных изменений может потребоваться для главного дома, если в нем уже есть 100-амперная сеть или более. Это может сэкономить вам 3000–5000 долларов на работе, чтобы привести ваш основной дом в соответствие с текущими стандартами. Вам придется заплатить 2000 долларов или больше за электрическую панель во вспомогательном жилище.
В этом сценарии вам повезло, что у вас есть достаточно большая панель в вашем главном доме, чтобы подключить к ней 60-амперную сеть. Обычно вам разрешается иметь 60 ампер для основного дома и еще 60 ампер для вспомогательного жилища. 60 + 60 = 120, что больше 100, но это нормально, потому что два дома не должны максимально использовать свои полные 60-амперные потребности в одно и то же время.
Но, и это большое но, не добавляйте панель на 40 или 60 ампер (фактический размер серого прямоугольника) к вашему вспомогательному жилищу. Кодекс требует, чтобы у вас была панель на 100 ампер в вашем дополнительном жилище. Ключевой вывод, который мы обнаружили, заключается в том, что вам не нужен провод на 100 ампер или «сервис на 100 ампер», как сказал бы электрик или подрядчик. Вам просто нужна коробка, достаточно большая, чтобы вместить ток 100 ампер. Эти меньшие коробки в варианте 1 выше не могут соответствовать услуге такого размера, поэтому они исключены.
60-амперная сеть внутри 100-амперной коробки в вашем вспомогательном жилище — отличное решение, потому что она не заставляет вас модернизировать ваш основной дом до 200-амперной сети. Это большая экономия.
Планируете дополнительное жилье? New Avenue предоставляет примеры планов этажей и бюджетов, полезные инструменты и доступ к высококвалифицированным дизайнерам. Чтобы ознакомиться с нашими ресурсами или получить доступ к бесплатной системе управления проектами New Avenue, вы можете бесплатно зарегистрироваться здесь: Начало работы
расходыэлектротехническиепристройки к жилым помещениямпристройки к зданию АДУ
Кевин Кейси
Эволюция щита электроснабжения
Щит электроснабжения, также известный как распределительная коробка, представляет собой центральную распределительную точку, которая соединяет внешние провода, идущие с улицы, с внутренними кабелями электрической системы вашего дома.
В настоящее время в каждом доме есть различные типы панелей, расположенных в гаражах, подсобных помещениях или подвалах. Помимо основной электрической сервисной панели, которая может варьироваться между панелью предохранителей и панелью автоматического выключателя, также присутствует вспомогательная панель. Вспомогательная панель представляет собой небольшую коробку выключателя, которая обеспечивает подачу электроэнергии в любую конкретную область вашего дома.
Как работает электрощит?
Электрическая сервисная панель была разработана для безопасного и надежного обеспечения различных областей вашего дома адекватным электропитанием. Внешний источник, через который сервисная панель распределяет питание, — это ваш местный поставщик электроэнергии. Цель состоит в том, чтобы распределить достаточное количество электроэнергии по ответвленным цепям. Ответвительные цепи питают электричеством розетки и выключатели разных комнат и бытовую технику. Предохранители и автоматические выключатели защищают ваши приборы, проводку, электронные устройства и даже жильцов от повреждения цепи.
Повреждение обычно происходит, когда устройства получают чрезмерное количество электрического тока из-за перегрузки цепи, неправильного использования или короткого замыкания.
Краткая история коробки выключателя
Раннее начало работы панели электроснабжения
В период с начала 1900-х до 1950-х годов в дома обычно подавалась сила тока 30 ампер. Для защиты ответвленных цепей эти панели с предохранителями состояли из двух вставных предохранителей. У них также был ножевой выключатель, который использовался для отключения питания от всего щита и, следовательно, дома. Для установки предохранителей использовался керамический держатель предохранителей, обычно устанавливаемый в корпусе из черного металла. 30-амперная панель выдавала только 120 вольт электричества, что значительно недоставало для питания наших современных бытовых приборов, таких как компьютеры, электроника и другие устройства. Дома с этими электрическими панелями должны быть модернизированы до панелей с автоматическими выключателями на 100 ампер, чтобы соответствовать современным требованиям к электроснабжению.
Модификация панели электроснабжения после 1950-х годов
Панель предохранителей на 60 ампер стала широко распространенной сенсацией в начале 1950-х и 1960-х годов. Эта панель с предохранителями, установленная внутри серого металлического шкафа, питалась 240 вольт. Он имел два блокатора патронных предохранителей. Один из них использовался как основной и содержал предохранители на 60 ампер. Второй блокирующий предохранитель использовался для питания электроприборов и выдерживал 30 ампер. Его функция заключалась в питании тех приборов, для работы которых требовалось большое количество электроэнергии, таких как водонагреватель, электрическая сушилка и т. д.
Он также состоит из четырех штепсельных предохранителей, предназначенных для обслуживания четырех параллельных цепей. Энергии от этих электрических панелей было достаточно для довольно небольших электростанций, но в более крупных домах, которые могут иметь более четырех параллельных цепей, панели предохранителей на 60 ампер было недостаточно.
Современные электрические панели
Наконец, в середине 1960-х автоматические выключатели вошли в игру электрических панелей и с тех пор являются стандартом. Причина, по которой автоматические выключатели стали таким важным достижением, заключается в том, что они имели преимущество сброса после возникновения любой неисправности, в отличие от предохранителей, которые необходимо было заменять при срабатывании. Они включают в себя как 120, так и 240-вольтовые цепи с общей силой тока 100 ампер. Отличительными чертами панели автоматических выключателей являются главный выключатель и два ряда автоматических выключателей, которые работают для ответвленных цепей.
Обычно многие панели автоматических выключателей рассчитаны на 100 ампер, но 200 амперная панель требуется в качестве стандарта для многих новых или старых домов с обновленной проводкой. Панель выключателя на 200 ампер , как правило, поддерживает большее количество параллельных цепей и может обеспечивать электрическую мощность в два раза больше, чем панель на 100 ампер.
Установив панель выключателя 200 ампер в недавно купленной или отремонтированной квартире, вы избавите себя от серьезных проблем с питанием.
Выключатели будущего
С каждым разом потребность в энергии в обычном домашнем хозяйстве увеличивается день ото дня. Потребители теперь хотят использовать различные способы контроля и минимизации своего использования. Современные проблемы требуют современных решений. По этой причине Span, основанная бывшим инженером Tesla Арком Рао, стала лидером в области инноваций в области электрических панелей. Арч Рао отметил, что многим владельцам электромобилей и потребителям солнечной энергии необходимо обновить свои старые электрические панели , чтобы приспособиться к этим новым достижениям 9.0012 . Рао нашел способ превратить эту панель в интеллектуальный энергетический шлюз, управляемый приложением. Недавно созданная компания стремится связать пользователей солнечной энергии с помощью системы захвата батарей.
В недавнем объявлении компания Span поделилась новостями о своем меньшем, но более универсальном устройстве — «умной панели» . Утверждается, что интеллектуальная панель Span лучше и эффективнее, чем ее предшественница.
Система демонстрирует высокую эффективность с большинством бытовых электрических выключателей. Это позволяет клиентам контролировать и управлять цепями через подключенное мобильное приложение. С помощью смарт-панели вы можете питать критические нагрузки, переключая комнатные узлы. Он также поддерживает соединения Ethernet, Wi-Fi, сотовую связь и Bluetooth.
Интеллектуальная панель предназначена для интерпретации потребляемой мощности всего дома и каждого подключенного устройства внутри. Наряду с интерпретацией он также может оценивать данные, поступающие от солнечной энергии, и состояние аккумуляторов в домах.
Электрический щит стареет вместе с вашим домом. По истечении определенного периода потребуется новая установка или обновление.
