Умножитель частоты. Умножители частоты: принцип работы, виды и применение в радиотехнике

Что такое умножитель частоты. Как работают умножители частоты. Какие бывают виды умножителей частоты. Где применяются умножители частоты в радиотехнике. Каковы преимущества и недостатки умножителей частоты.

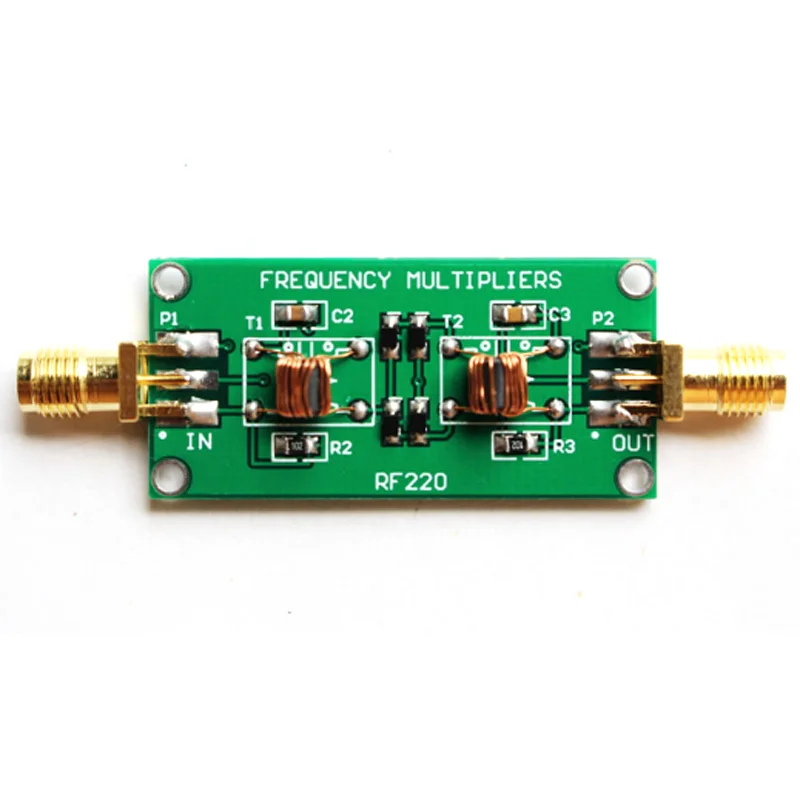

Что такое умножитель частоты и как он работает

Умножитель частоты — это электронное устройство, которое увеличивает частоту входного сигнала в целое число раз. Основной принцип работы умножителя частоты заключается в использовании нелинейных свойств электронных компонентов для генерации высших гармоник входного сигнала.

Как работает умножитель частоты.

1. На вход подается сигнал с частотой f.
2. Сигнал проходит через нелинейный элемент (транзистор, диод и т.д.), который искажает его форму.
3. В результате искажения в спектре сигнала появляются высшие гармоники с частотами 2f, 3f, 4f и т.д.
4. С помощью фильтра выделяется нужная гармоника, например 2f для удвоения частоты.
5. На выходе получаем сигнал с увеличенной в целое число раз частотой.

Коэффициент умножения частоты обычно обозначается буквой n и может принимать значения 2, 3, 4 и более. Наиболее распространены удвоители (n=2) и утроители (n=3) частоты.

Основные виды умножителей частоты

Умножители частоты можно разделить на несколько основных видов:

1. По типу активного элемента:

• Транзисторные умножители
• Диодные умножители (на варакторах, лавинно-пролетных диодах)
• Ламповые умножители

2. По режиму работы:

• Активные умножители — усиливают сигнал
• Пассивные умножители — ослабляют сигнал

3. По коэффициенту умножения:

• Удвоители частоты (x2)
• Утроители частоты (x3)
• Умножители с большим коэффициентом (x4, x5 и т.д.)

4. По конструкции:

• Однокаскадные умножители
• Многокаскадные умножители

Выбор конкретного типа умножителя зависит от требуемых характеристик, рабочего диапазона частот и других факторов.

Где применяются умножители частоты

Умножители частоты находят широкое применение в различных областях радиотехники и электроники:

• В передатчиках радиостанций для получения высоких частот
• В приемниках для формирования гетеродинных частот
• В синтезаторах частот
• В генераторах СВЧ-сигналов
• В измерительной аппаратуре
• В радиолокационных системах
• В спутниковых системах связи

Умножители частоты позволяют получать стабильные сигналы высоких частот, которые сложно генерировать напрямую.

Преимущества и недостатки умножителей частоты

Рассмотрим основные плюсы и минусы использования умножителей частоты:

Преимущества:

• Позволяют получать высокие и сверхвысокие частоты
• Сохраняют относительную нестабильность частоты
• Простота конструкции
• Возможность получения стабильных СВЧ-сигналов

Недостатки:

• Низкий КПД, особенно при больших коэффициентах умножения
• Наличие побочных гармоник на выходе
• Повышение уровня фазовых шумов
• Ограниченный динамический диапазон

Несмотря на недостатки, умножители частоты остаются востребованными во многих приложениях благодаря своей простоте и эффективности.

Как выбрать умножитель частоты

При выборе умножителя частоты следует учитывать следующие основные параметры:

1. Входная и выходная частоты
2. Коэффициент умножения
3. Выходная мощность
4. Подавление побочных гармоник
5. Уровень фазовых шумов
6. КПД
7. Рабочий диапазон температур
8. Напряжение питания
9. Тип и размер корпуса

Для правильного выбора умножителя частоты необходимо четко определить требования к устройству и сопоставить их с параметрами доступных на рынке моделей.

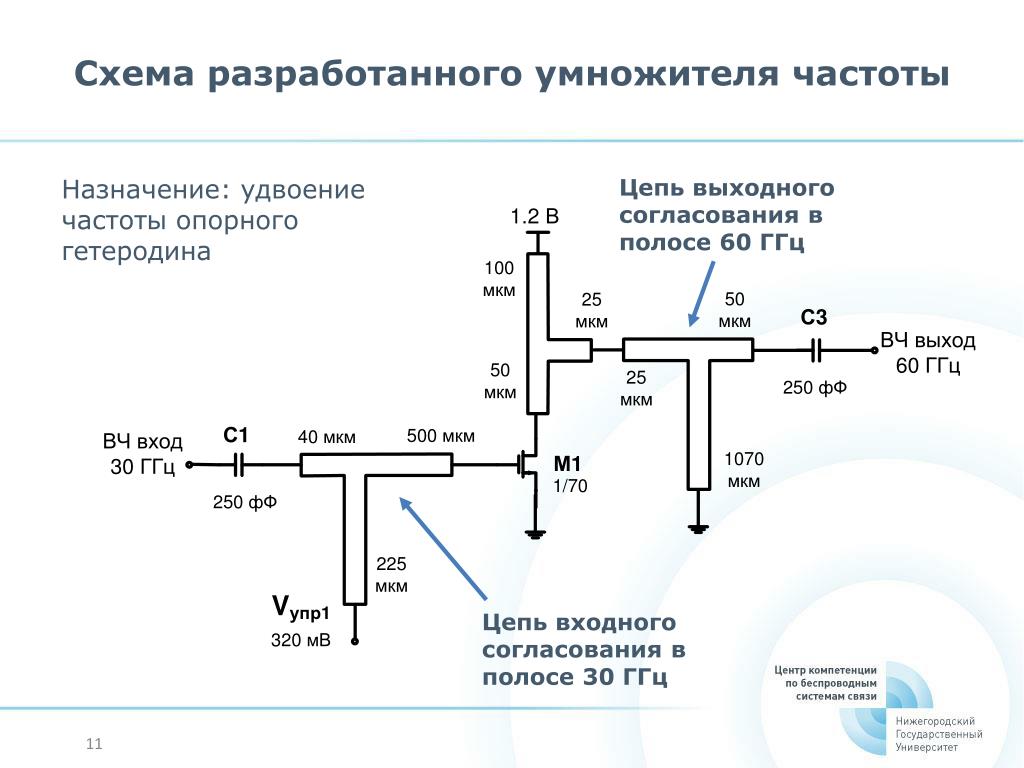

Современные тенденции в разработке умножителей частоты

В настоящее время развитие умножителей частоты идет в следующих направлениях:

• Увеличение рабочих частот до терагерцового диапазона
• Повышение выходной мощности
• Улучшение подавления побочных гармоник
• Снижение уровня фазовых шумов
• Уменьшение размеров (интеграция в микросхемы)
• Расширение полосы рабочих частот
• Повышение КПД

Новые технологии и материалы позволяют создавать более совершенные умножители частоты, расширяя возможности их применения в современной радиоэлектронной аппаратуре.

Заключение

Умножители частоты играют важную роль в современной радиотехнике, позволяя получать высокочастотные сигналы с хорошей стабильностью. Несмотря на некоторые недостатки, они остаются востребованными во многих приложениях благодаря простоте реализации и эффективности. Дальнейшее развитие технологий позволит создавать еще более совершенные умножители частоты для решения новых задач в области связи, радиолокации и измерительной техники.

Умножители частоты для УКВ радиоаппаратуры

Схемы простых умножителей частоты для УКВ радиоаппаратуры, что такое умножитель частоты и как он работает.

Для работы любительских радиостанций на высокочастотных участках УКВ и СВЧ диапазонов гетеродины приемников и передатчиков становятся многокаскадными.

Задающий генератор, который является первым каскадом гетеродина, обычно работает на довольно низкой частоте. Делается это по разным причинам:

• На низких частотах проще подобрать необходимый кварцевый резонатор или создать более благоприятные условия для стабилизации частоты в генераторах с параметрической стабилизацией.
• На низких частотах легче организовывать управление частотой генератора.
• Отсутствие у радиолюбителей высокочастотных кварцевых резонаторов.

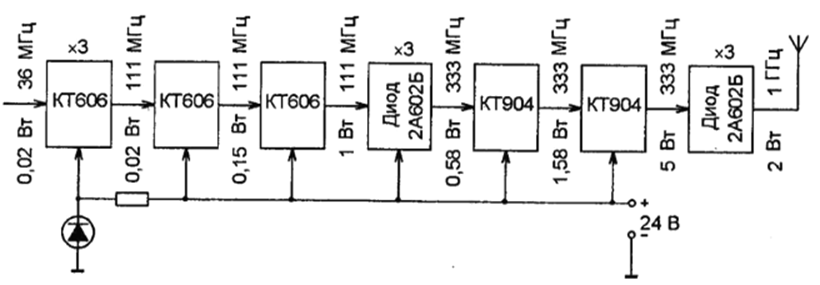

Многокаскадный гетеродин состоит из генератора и последующих нескольких каскадов умножения частоты до необходимой рабочей величины.

Так, например, если нам необходимо для КВ радиоприемника, имеющего любительский диапазон 21 МГц разработать конвертер для приема сигналов в диапазоне 145 МГц, — нужно создать гетеродин с рабочей частотой 123 МГц. Получить такую рабочую частоту можно несколькими способами, с использованием самых разнообразных кварцевых резонаторов.

Одним из вариантов может быть применение КР на частоту 13,66 МГц. В этом случае собственно генератор должен генерировать частоту 13,66 МГц, а следующие два каскада должны выполнить умножение этой частоты в 9 раз, т.е. каждый из каскадов должен умножать частоту на 3, или, как говорят, каждый из этих каскадов должен работать в режиме утроителя частоты.

Как правило, умножительные каскады в большее число раз в любительской практике используются редко.

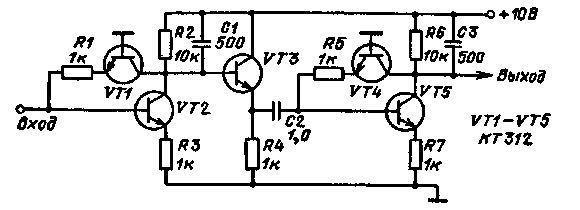

Схемы простых умножителей частоты

Фактически умножитель частоты не является каким-то необычным, специальным каскадом, а представляет собой обычный усилительный каскад высокой частоты. На рис. 1 и Рис. 2 приведены две схемы простых умножителей частоты.

Схема на рис. 1 представляет собой обычный каскад УВЧ. Резисторами R1, R2 и R3 устанавливается режим работы транзистора VТ1. Контур L1C3 должен быть настроен на частоту нужной гармоники электромагнитных колебаний, поступающих на этот каскад через С1 от каскада предыдущего.

Выделенный в контуре L1C3 сигнал нужной частоты подается к следующему каскаду через конденсатор С5. Резистор R4 и конденсатор С2 предотвращают попадание ВЧ энергии в цепи питания (являются блокировочными элементами).

Рис. 1. Схема умножителя частоты.

Рис. 2. Схема умножителя частоты, второй вариант.

Схема на рис. 2 уже имеет значительные отличия от предыдущей схемы. Главное отличие в том, что транзистор VТ1 в этой схеме работает в ключевом режиме, т.е. ток через транзистор протекает только во время прохождения через базу транзистора импульса положительного полупериода колебаний, которые поступают через С1.

Контур L1C3 является параллельной нагрузкой, настроенной на частоту нужной гармоники. Выделенный в этом контуре сигнал нужной частота подается к следующему каскаду через С4.

Схемы двухтактных удвоителей

Требование о необходимости содержания в сигнале гетеродина минимальных шумов, которые зависят от наличия в сигнале большого числа гармоник, поставило задачу уменьшить число этих гармоник.

Выполнить поставленную задачу удается с помощью специальных двухтранзисторных умножителей, в которых эти два транзистора включены по двухтактной схеме. На рис. 3. приведена принципиальная схема двухтактного удвоителя частоты.

Транзисторы на схеме рис. 3 включены по так называемой двухтактной схеме. Дело в том, что на базы этих транзисторов поступают противофазные сигналы и в течение одного из полу-периодов поступающего сигнала работает транзистор VT1, а в течение второго полупериода работает транзистор VT2.

Поскольку эти два транзистора работают на общую для них нагрузку, то в этой нагрузке, за один период частоты поступающего на каскад сигнала, возникают два периода уже новой, удвоенной частоты.

Если поступающий на такой каскад сигнал достаточно сильный, то точно таким же образом на выходе можно выделить и четвертую гармонику поступающего на вход сигнала.

Как вы уже заметили, двухтактный удвоительный каскад выделяет в своей нагрузке только четные гармоники. Все нечетные гармоники подавляются и в последующем сигнале уже не присутствуют.

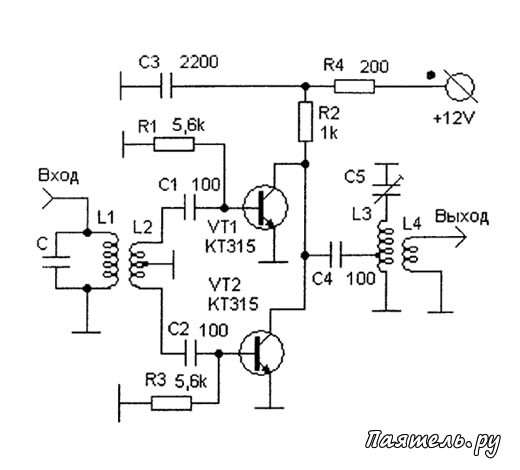

Рис. 3. Принципиальная схема двухтактного удвоителя частоты.

Сигнал, который должен быть удвоен, выделяется в контуре L1C. Поверх катушки L1 наматывается катушка L2, выполненная из двух отдельных проводов. Делается катушка L2 следующим образом.

Нужно отмерить и отрезать два одинаковых куска изолированного тонкого провода, длина которых должна быть достаточной для намотки поверх катушки L1 3…5 витков, из которых будет состоять катушка L2.

Затем два конца обоих проводов зажимаются и эти два провода свиваются в единый жгут. После намотки катушки L2 получившимся жгутом и закреплении её витков, начало одного из проводов соединяется с концом другого провода.Таким путем образуется средняя точка катушки L2, которая соединяется с корпусом (заземляется).

Оставшиеся конец первого провода и начало провода второго подключаются, через конденсаторы С1 и С2, к базам транзисторов VT1 и VT2. Таким путем организуется противофазная подача сигналов к базам VT1 и VT2.

На рис. 4 приведена принципиальная схема второго варианта двухтактного удвоителя частоты. Схема этого варианта несколько проще и содержит меньшее количество деталей, но работает так же эффективно.

Как вы уже заметили, нагрузка удвоительного каскада, роль которой выполняет контур L3C3, включена в этом варианте последовательно.

В таком случае нужно всегда помнить, что выходные емкости транзисторов складывается и отвод для подключения катушки должен располагаться ближе к заземленному по ВЧ концу катушки.

Рис. 4. Принципиальная схема второго варианта двухтактного удвоителя частоты.

Ток через транзисторы, и вместе с ним, усиление удвоенного сигнала регулируется подбором величины сопротивления R1. Емкость С1 обычно берется в пределах 120…200 пФ.

Умножители нечетных гармоник

Если двухтактную схему умножителя частоты несколько преобразовать, она станет служить умножителем нечетных гармоник и подавлять гармоники четные. На рис. 5 приведена схема двухтактного утроителя частоты.

Рис. 5. Схема двухтактного утроителя частоты.

Основное отличие схемы этого умножителя состоит в том, что в цепях коллекторов и одного и другого транзисторов (VT1 и VT2) располагаются по одному контуру (L3 и L4), настроенному на нужную гармонику. Каждый из этих контуров настраивается своим собственным подстроечным конденсатором (С3 и С4).

Рис. 6. Принципиальная схема схема двухтактного утроителя частоты для УКВ радиоаппаратуры.

В точке повода питания обязательно должен находиться блокировочный конденсатор С5. В остальном это обычный двухтактный умножитель.

На рис. 6 показана схема еще одного двухтактного утроителя. В этой схеме в цепи и одного и другого транзистора располагается один контур L3C3. Питание подается в отвод от средней точки катушки L3 обязательно через ВЧ дроссель Др1.

Умножитель частоты с ФАПЧ

Система фазовой автоподстройки частоты (ФАПЧ) — это весьма важный и полезный узел, выпускаемый в виде отдельной интегральной схемы многими фирмами — изготовителями.

ФАПЧ содержит фазовый детектор, усилитель и генератор, управляемый напряжением (ГУН), и представляет собой сочетание в одном корпусе аналоговой и цифровой техники.

ФАПЧ применяется для тонального декодирования, демодуляции AM- и ЧМ-сигналов, умножения частот, частотного синтеза и во многих других случаях.

Уже с давнего времени ФАПЧ перестала быть уделом профессионалов. С появлением на рынке микросхем ФАПЧ радиолюбители все больше начинают использовать эти устройства в своих конструкциях.

Практическое применение ФАПЧ становится среди р адиолюбителей — конструкторов модой и в любое радиотехническое изделие пытаются встроить ФАПЧ, хотя в некоторых случаях получается в результате ухудшение характеристик.

Дело в том, что ФАПЧ шумит. Одни микросхемы ФАПЧ шумят меньше, другие — больше, но все равно шумят, потому что возможности создания шума заложены в саму основу ФАПЧ.

Рис. 7. Классическая блок-схема ФАПЧ.

Попробуем разобраться в основах работы ФАПЧ. На рис. 7 показана классическая блок-схема ФАПЧ.

Основные компоненты ФАПЧ: фазовый детектор, НЧ — фильтр, усилитель сигнала и ГУН (Генератор Управляемый Напряжением). При совместной работе эти компоненты создают так называемый «контур регулирования ФАПЧ».

Фазовый детектор — устройство, которое осуществляет сравнение двух входных частот (одна из которых эталонная) и формирует выходной сигнал, пропорциональный их фазовой разности (если, например, частоты различаются, то на выходе появится периодический сигнал на разностной частоте). Если fBx не равна fryH, то на выходе фазового детектора появляется сигнал.

Этот сигнал поступает на НЧ-фильтр, а затем и на усилитель. Отфильтрованный и усиленный сигнал фазовой ошибки будет воздействовать на частоту ГУН, изменяя ее в направлении fBX.

При нормальных условиях ГУН быстро производит «захват» частоты fBX, поддерживая постоянный фазовый сдвиг по отношению к входному сигналу.

Если ФАПЧ используется как умножитель частоты, то между выходом ГУН и фазовым детектором включают делитель частоты на величину п, обеспечивая, таким образом, умножение входной эталонной частоты fBX на величину п.

Самым простым фазовым детектором является цифровой детектор, предствляющий собой элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, схематическое изображение которого показано на рис. 8. На рис. 8,а схематично показано как образуется сигнал на выходе ФД.

На рис. 8, в показана зависимость выходного напряжения от разности фаз при использовании фильтра низких частот и прямоугольного входного колебания со скважностью 50%.

Фазовый детектор, построенный на элементе ИСКЛЮЧАЮЩЕЕ ИЛИ, всегда генерирует выходное колебание, которое в дальнейшем должно фильтроваться с помощью фильтра контура регулирования.

Таким образом, ФАПЧ с фазовым детектором такого типа содержит контурный фильтр, работающий как фильтр нижних частот, сглаживающий логический выходной сигнал.

В таком контуре всегда присутствует некоторая остаточная пульсация и, следовательно, периодические фазовые изменения. В тех схемах, где ФАПЧ используется для умножения или синтеза частот, к выходному сигналу добавляются еще и «боковые полосы фазовой модуляции». Фазовые изменения и фазовая модуляция вызывают явление, которое мы называем шумом генератора.

Фильтр НЧ состоит, как правило, из R и С элементов. В зависимости от числа элементов и выполняемых функций, фильтры могут быть первого или второго порядка.

Часто используются различные схемы активных НЧ фильтров на транзисторах или операционных усилителях. Положительным свойством таких фильтров является то, что активные фильтры почти не вносят ослабления сигнала.

Рис. 8. Как работает фазовый детектор.

Усилитель. В качестве усилителя можно использовать операционный усилитель типа К140УД7 или другой. Или транзисторные дифференциальные усилители различной сложности.

Генератор, управляемый напряжением является важным компонентом ФАПЧ. Его частотой можно управлять, используя выходной сигнал фазового детектора. Некоторые ИМС ФАПЧ содержат ГУН (например, 564ГГ1).

В принципе, в качестве ГУН годится любой генератор, частотой которого можно управлять посредством варикапа. Зависимость частоты ГУН от управляющего напряжения, используемого в ФАПЧ, может не обладать высокой линейностью, однако в случае большой нелинейности коэффициент усиления в контуре регулирования будет изменяться в соответствии с частотой сигнала и придется обеспечивать больший запас устойчивости.

Особенность проектирования ФАПЧ

Фазовый детектор вырабатывает сигнал ошибки, соответствующий фазовому рассогласованию между входным и опорным сигналами. Частотой ГУН можно управлять, подавая на его вход соответствующее напряжение.

Казалось бы, здесь можно поступить так же, как и в любом другом усилителе с обратной связью, вводя контур регулирования с некоторым коэффициентом передачи.

Однако имеется одно существенное отличие. В усилителе с обратной связью регулируемая с помощью обратной связи величина совпадает с величиной, измеряемой с целью формирования сигнала ошибки или была по крайней мере ей пропорциональна.

В системах ФАПЧ осуществляется интегрирование. Мы измеряем фазу, а регулируем частоту, но фаза является интегралом от частоты. За счет этого в контуре регулирования появляется фазовый сдвиг 90°.

Такой интегратор, включенный в контур обратной связи, существенным образом влияет на работу схемы — дополнительное запаздывание по фазе на 90° на частотах, где коэффициент усиления равен единице, вызывает самовозбуждение.

Простое решение заключается в том, чтобы не включать в контур компоненты, которые дают дополнительное запаздывание по фазе, по крайней мере на тех частотах, где коэффициент усиления близок к единице. Это — один из подходов и он приводит к тому, что называется «контуром первого порядка».

Блок-схема с контуром первого порядка в этом случае выглядит точно так же, как ранее приведенная блок-схема ФАПЧ (рис. 8.6), но без фильтра нижних частот.

Хотя контуры первого порядка во многих ситуациях очень удобны, они не обладают необходимыми свойствами накопителя энергии, которые позволяют генератору, управляемому напряжением, сглаживать помехи и флуктуации входного сигнала.

Более того, контур первого порядка не сохраняет постоянным фазовое соотношение между опорным сигналом и сигналом ГУН, так как выход фазового детектора непосредственно управляет ГУН.

В «контур второго порядка» вводится дополнительная фильтрация на низкой частоте с целью предотвращения неустойчивости. Такой контур обладает свойством накопителя энергии («маховика») и, кроме того, уменьшает «диапазон захвата» и увеличивает время захвата.

Практически во всех системах применяют контуры второго порядка, поскольку в большинстве применений система ФАПЧ должна обеспечивать малые флуктуации базы выходного сигнала, а также обладать некоторыми свойствами памяти или «маховика».

Контуры второго порядка могут иметь высокий коэффициент передачи на низких частотах, что обеспечивает повышенную устойчивость (по аналогии с достоинствами высокого коэффициента усиления в усилителях с обратной связью).

Тяпичев Г. Л. РК-07-08.

Умножитель частоты — Универсальная научно-популярная энциклопедия

Posted by australianembassy on 26.08.2015

Умножитель частоты, электронное (реже электромагнитное) устройство, предназначенное для повышения в целое число раз частоты подводимых к нему периодических электрических колебаний.

Отношение fвых/fвх (fвх и fвых – частоты колебаний соответственно на выходе и входе У. ч.) именуется коэффициента умножения частоты m (m ³ 2; может быть около нескольких десятков).

Характерная изюминка У. ч. – постоянство т при трансформации (в некоей конечной области) fвх, и параметров У. ч. (к примеру, резонансных частот колебательных контуров либо резонаторов, входящих в состав У. ч.). Из этого следует, что в случае если fвх по каким-либо обстоятельствам взяла приращение Dfвх (малое), то приращение Dfвых частоты fвых таково, что Dfвх/fвх = Dfвых/fвых, т. е. относительная нестабильность частоты колебаний при умножении остаётся неизменной. Это ответственное свойство У. ч. разрешает применять их для увеличения частоты стабильных колебаний (в большинстве случаев приобретаемых от кварцевого задающего генератора) в разных радиопередающих, радиолокационных, измерительных и др. установках.

Самый распространены У. ч., складывающиеся из нелинейного устройства (к примеру, транзистора, варактора, либо варикапа, катушки с ферритовым сердечником; электронной лампы) и электрического фильтра (одного либо нескольких). Нелинейное устройство изменяет форму входных колебаний, благодаря чего в спектре колебаний на его выходе появляются составляющие с частотами, кратными fвх.

Эти сложные колебания поступают на вход фильтра, что выделяет составляющую с заданной частотой mfвх, подавляя (не пропуская) остальные. Потому, что такое подавление в настоящих фильтрах не есть полным, на выходе У. ч. остаются нежелательные (т. н. побочные) составляющие, т. е. гармоники с номерами, хорошими от m. Задача облегчается, в случае если нелинейное устройство порождает фактически лишь m-ю гармонику fвх, – в этом случае время от времени обходятся без фильтра (известны подобные У. ч. на туннельных диодах и особых электроннолучевых устройствах). При m5не редкость энергетически удачнее применять многокаскадные У. ч. (в них выходные колебания одного каскада являются входными для другого).

Применяются кроме этого У. ч., воздействие которых основано на синхронизации автогенератора (см. Генерирование электрических колебаний). В последних возбуждаются колебания с частотой f0 = mfвх, которая делается в точности равной mfвх под действием поступающих на его вход колебаний с частотой fвх.

Недочёт таких У. ч. – относительно узкая полоса значений fвх, при которых вероятна синхронизация. Не считая указанных, некое распространение взяли радиоимпульсные У. ч., в которых на вход электрического фильтра подаются радиоимпульсы определённой формы, вырабатываемые под действием входных колебаний с частотой fвх.

Главная неприятность при создании У. ч. – уменьшение фазовой нестабильности выходных колебаний (обусловленной случайным характером трансформации их фазы), приводящей к повышению относительной нестабильности частоты на выходе если сравнивать с соответствующей величиной на входе. Строгий расчёт У. ч. связан с интегрированием нелинейных дифференциальных уравнений.

Лит.: Жаботинский М. Е., Свердлов Ю. Л., Базы теории и техники умножения частоты, М., 1964; Ризкин И. Х., делители и Умножители частоты, М. , 1966; Бруевич А. Н., Умножители частоты, М., 1970; Радиопередающие устройства на полупроводниковых устройствах, М., 1973.

И. Х. Ризкин.

Читать также:

• Тон (в языке)
• Учебные карты
• Типов теория (в логике)

Последовательное соединение диодов

Связанные статьи:

• Сверхвысоких частот техника

  Очень высоких частот техника, техника СВЧ, техники и область науки, которая связана с использованием и изучением особенностей электромагнитных волн и…

• Преобразователь частоты

  Преобразователь частоты, 1) в электротехнике — устройство для трансформации частоты электрического напряжения (тока). Используется в совокупностях…

• У Н-П энциклопедия

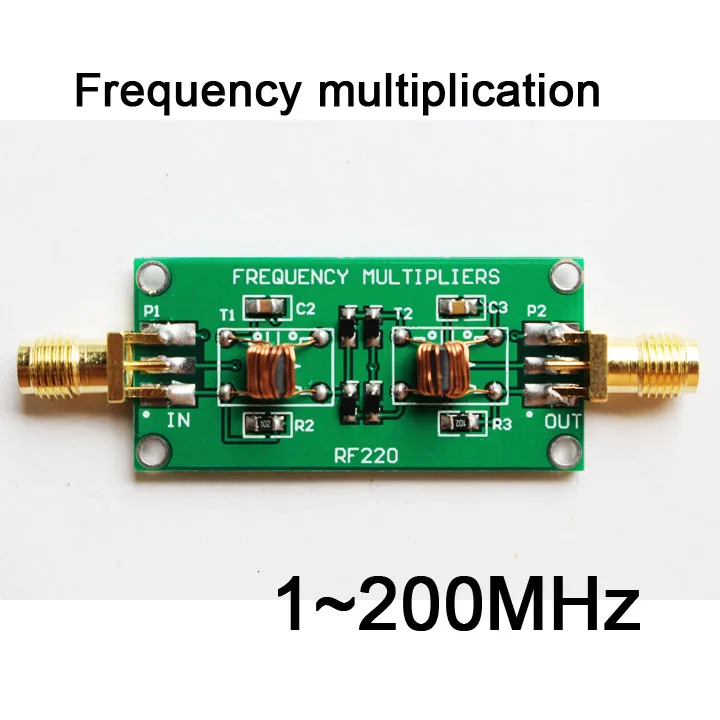

RF Умножители частоты — все RF

Фильтры

1453 Умножители частоты от 51 производителя, перечисленные на всем RF

• Параметрический поиск
• Загрузить спецификации
• Получить расценки

Ниже перечислены умножители частоты от ведущих производителей. Используйте фильтры, чтобы сузить список продуктов в соответствии с вашими требованиями. Загрузите спецификации, сравните продукты и запросите расценки. Ваш запрос будет направлен производителю и его дистрибьюторам, которые ответят вам с предложением.

• Продукты
• Производители
• Требования заказчика

 Сведения о продукте

Сравнить

Норден Миллиметр — N9X9496G15P15

Умножитель частоты от Norden Millimeter

Описание: от 10,4 до 10,7 ГГц, 9-кратный множитель частоты

Множитель:

9x

Входная частота:

10,4–10,7 ГГц

Выходная частота:

94–946 ГГц

Выходная мощность:

15 дБм

Ток:

800 мА

Тип пакета:

Модуль с разъемами, Waveguide

Разъем:

SMA, 2,92 мм, 1.855mm

Тип:

, 2,92 мм, 1,85mmm

. Waveguide Multiplier

Входная мощность:

от 0 до 5 дБм

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Описание:Удвоитель частоты волновода от 130 до 200 ГГц

Mult Factor:

2x

Входная частота:

от 130 до 200 ГГц

Выходная частота:

260 до 400 ГГц

Напряжение:

12 VDC

Ток:

250 MA

. :

Модуль с разъемами, волновод

Тип:

Волноводный умножитель

Входная мощность:

10–15,44 дБм

подробнееПросмотр продуктов этой компании

7

Подробная информация о продукте

Сравнить

Описание: 2-кратный модуль умножения частоты, выходная частота от 18 ГГц до 29 ГГц, выходная мощность +11 дБм, сменный на месте 2,92 мм

Множитель:

2x

Входная частота:

9-14,5 ГГц

Выходная частота4:

от 18 до 29 ГГц

Выходная мощность:

от 11 до 16 дБм

Напряжение:

5 В

Ток:

82 мА

2 Тип корпуса:

20004

поверхностное крепление, модуль с разъемами

Разъем:

2,92 мм

Тип:

Active

Подробнее продукты Infoview от этой компании

Подробности продукта

Compare

Описание: 2-кратный множитель частоты от 12 до 20 ГГц

Множитель:

2x

Входная частота:

6-10 ГГц

Выходная частота:

12-20 ГГц Упаковка Тип:

0004

Модуль с разъемами

Разъем:

2,92 мм

Тип:

Пассив

Входная мощность:

16–22 DBM

Подробнее продукты Infoview из этой компании

Подробности

9

3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н.

Spacek Labs — V-3X

Умножитель частоты от Spacek Labs

Описание: от 16,67 до 25 ГГц, 3-кратный множитель частоты

Множитель:

3x

Входная частота:

16,67 до 25 ГГц

Выходная частота:

50–75 ГГц

Тип:

Пассив

Входная мощность:

18 DBM

Продукты InfoView из этой компании

78

9

Продукты Infoview из этой компании

78

9

Продукты Infoview. Подробнее

Сравнить

Описание: 2x GaAs MMIC Активный умножитель частоты с выходом от 22 до 42 ГГц

Множитель:

2x

Входная частота:

от 11 до 21 ГГц

Выходная мощность:

2–15 дБм

напряжение:

6 В дм

Ток:

17–97 мА

Тип пакета:

:

5 дБм

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Описание:Удвоитель частоты 25 ГГц для космических приложений

Множитель:

2x

Входная частота:

7. 50 до 25 ГГц

Выходная частота:

15–50 ГГц

Выходная мощность:

15 дБм (PSAT)

Напряжение:

-5,5 до -2 V (PSAT)

. Источник), от -1,2 до 1 В (смещение затвора), 5 …

Ток:

25–60 мА (исток), 220–250 мА (сток)

Тип упаковки:

Матрица

Тип:

Active

Входная мощность:

от -10 до 10 дБм

подробнееПросмотр продуктов этой компании

 Подробнее о продукте

Сравнить

Описание: 18x частота удлинителя с выходной RF-частотой от 220-330 ГГц

Много фактор:

18x

Входная частота:

12,22 до 18,33 ГГц

Выходная частота:

220 до 330 ГГц

Выходная мощность:

:

220 до 330 ГГц

5 дБм

Напряжение:

100–240 В переменного тока

Тип корпуса:

Настольный

Разъем:

2,92 мм, 2,92 мм — самка

Тип:

Волновой мультипликатор

Входная мощность:

3–20 дБм

Подробнее продукты Infoview от этой компании

Подробности продукта

Compare

. Описание: 2-кратный множитель частоты от 10 до 20 ГГц

Множитель:

2x

Входная частота:

10-20 ГГц

Выходная частота:

20-40 ГГц Выходная мощность:

004

с 17 до 21 дБм (P1DB)

Напряжение:

12 В пост. Д.

Ток:

360 до 650 мА

Тип пакета:

Модуль с разъемами

Коннектор:

SMA, 2,9 мм, 2.4 Мм.

Тип:

Активный

Входная мощность:

От 10 до 16 дБм

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Нарда-MITEQ — SYS3X1442

Умножитель частоты от Narda-MITEQ

Описание: 14 ГГц, 3X частотный множитель

Много фактор:

3x

Входная частота:

14 ГГц

Выходная частота:

42 ГГц

Выходная мощность:

14–16 DBM

Voltage:

4

14–19 DBM

:

4

14–16 DBM

:

9–16 В

Ток:

15–180 мА

Тип упаковки:

Модуль с разъемами

Разъем:

SMA, тип K, 2,002 мм 90 Активный

4:

4

Входная мощность:

12 дБм

подробнееПросмотр продуктов этой компании

Объявление

Что такое умножители частоты RF?

Умножители частоты — это устройства, которые производят выходной сигнал, частота которого кратна входному сигналу. Множитель может быть 2x (удвоители частоты), 3x, 4x и так далее. Мы составили список умножителей частоты от ведущих производителей и сделали их доступными для поиска по спецификации. Мы просмотрели каталоги более 40 производителей, чтобы определить их продукты для микшеров Image Reject. Данные о продуктах из всех этих различных каталогов производителей были стандартизированы и добавлены в нашу базу данных, чтобы пользователи могли проводить параметрический поиск.

При поиске множителя частоты, вот важные параметры, которые вы должны указать:

Входная частота (МГц): Это частота, которая является входом в множитель, т.е. это частота, которую необходимо умножить.

Коэффициент умножения: Это кратное значение, на которое будет умножаться частота входного сигнала. Это может быть 2x, 3x, 4x и так далее.

Выходная частота (МГц): Это выходная частота множителя.

Выходная мощность (дБм):  Это уровень мощности выходного сигнала.

Типы РЧ-умножителей:  В основном существует два типа умножителей: активные умножители и пассивные умножители. Активные умножители производят выходной сигнал, уровень мощности которого больше или равен уровню входной мощности. Это увеличение уровня мощности известно как усиление преобразования. Пассивные умножители производят выходной сигнал, уровень мощности которого меньше, чем уровень входной мощности. Эта потеря уровня мощности известна как потеря преобразования.

Как только вы найдете умножители частоты, которые соответствуют вашим спецификациям, вы можете просмотреть дополнительную информацию о них, загрузить спецификации и затем запросить расценки на продукты, для которых вы хотели бы расценки. Предложение направляется производителю или его дистрибьютору в вашем регионе, который свяжется с вами и предоставит запрошенную информацию.

Есть индивидуальные требования?

Дополнительные фильтры

Фильтры

• Райт Технологии (218)

• Нарда-МИТЕК (190)

• Цернекс Инк (116)

• Лаборатории Спейсек (102)

• В микроволновке (84)

Более

применять

• от 0 до 2 ГГц
• от 2 до 4 ГГц
• от 4 до 6 ГГц

• 2x (643)
• 4x (352)
• 3x (257)
• 6x (86)
• 5x (48)

Более

применять

• Менее 1 дБм
• от 1 до 30 дБм
• Более 30 дБм

применять

• от 0 до 5 В
• от 5 до 10 В
• Больше 10 В

применять

• Менее 100 мА
• от 100 до 1000 мА
• Больше 1 А

• Модуль с разъемами (1024)
• Волновод (396)
• Поверхностное крепление (140)
• Умереть (74)
• Дроп-лн (14)

Более

• СМА (672)
• 2,9 мм (249)
• 2,4 мм (239)
• 2,92 мм (127)
• К Тип (126)

Более

• Активный (654)
• Волноводный умножитель (414)
• Пассивный (347)
• Удвоитель частоты (4)

Популярные запросы

• Волноводные умножители частоты
• Квалифицированные космические множители

Есть особые требования?

multipliersmultipliersMultipliersFrequency Multipliersapplication:collapsed,smult_factor:expand,spackage_type:expand,sconnector:expand,stype:expand,sgrade:collapsedsapplication:single,smult_factor:single,spackage_type:single,sconnector:single,stype:single,sgrade:singlesapplication:Application,smult_factor :Mult Factor,spackage_type:Тип пакета,sconnector:Connector,stype:Type,sgrade:Gradesfrequency:expand,soutput_power:expand,svoltage:expand,scurrent:expandsfrequency:72928, soutput_power: 4306, svoltage: 4309, scurrent: 4312nulls, частота: МГц, soutput_power: dBm, svoltage: V, scurrent: mAyes 103 . ./ Поиск Изерах

Умножитель частоты R&S®SMZ | Rohde & Schwarz

Рекомендованная производителем розничная цена (MSRP). Указанная цена не включает НДС. Цены и предложения предназначены только для предпринимателей, а не для частных конечных потребителей.

1. Розыгрыш призов «10 лет осциллографам Rohde & Schwarz» (далее именуемый «Розыгрыш») организован компанией Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Мюнхен, Германия, тел. +4989 41 29 0 (далее именуемый «R&S»).

2. Период розыгрыша. Этот розыгрыш проводится с 1 января 2020 г. по 31 декабря 2020 г. R&S оставляет за собой право изменить дату окончания розыгрыша.

3. Участие. Покупка не требуется. В этом розыгрыше могут принять участие законные жители США и Канады в возрасте от 18 лет на момент подачи заявки. Сотрудники R&S, ее филиалов, дочерних компаний, партнеров по сбыту и агентов, а также ближайшие родственники каждого из них не имеют права. Государственные учреждения и учреждения (включая государственные университеты) и их сотрудники не имеют права участвовать или получать призы. Этот розыгрыш недействителен там, где это запрещено законом.

4. Вход. Заполните форму выше в период розыгрыша и следуйте инструкциям, чтобы заполнить и отправить форму. Ограничьте одну запись на человека. R&S по своему единоличному разумному усмотрению оставляет за собой право дисквалифицировать любые заявки лиц, которые, как установлено, вмешиваются или злоупотребляют каким-либо аспектом этого розыгрыша. Участник должен указать свое имя, адрес и адрес электронной почты, чтобы считаться имеющим право на участие.

5. Политика защиты данных и конфиденциальности. Чтобы считаться имеющим право на участие, участник должен предоставить личные данные, такие как имя, адрес и адрес электронной почты. Эти данные будут использованы для предоставления необходимой контактной информации для уведомления победителя. Помимо целей уведомления, собранные данные будут использоваться в маркетинговых целях, и участник соглашается разрешить R&S связаться с ним. Персональные данные, которые были получены от вас и сохранены, не будут проданы Rohde & Schwarz третьим лицам. Однако может потребоваться раскрытие ваших личных данных поставщикам услуг Rohde & Schwarz в деловых целях, чтобы они могли предоставлять услуги для Rohde & Schwarz. Веб-сайты Rohde & Schwarz могут содержать ссылки на другие веб-сайты. Это заявление о конфиденциальности не распространяется на эти другие веб-сайты, и компания Rohde & Schwarz не несет никакой ответственности ни за методы обеспечения конфиденциальности, ни за содержание этих других веб-сайтов. Дополнительную информацию о защите данных и конфиденциальности можно найти по адресу: http://www.rohde-schwarz.us/en/general_information/statement-of-rivacy_101515.html.

6. Описание приза. Будет определен один (1) победитель для каждого из одного (1) из десяти (10) цифровых осциллографов R&S®RTB2000. R&S оставляет за собой право заменить приз равной или большей стоимости в случае, если указанный приз станет недоступен. Денежный эквивалент или обмен не допускается. Все федеральные, государственные и/или местные подоходные и другие налоги или сборы, если таковые имеются, являются исключительной ответственностью победителя.

7. Шансы на выигрыш. Шансы на победу в этом розыгрыше зависят от количества полученных заявок.

8. Выбор победителей. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Muehldorstrasse 15, 81671 Мюнхен.

9. Уведомление победителя. Победители каждого из призов будут проинформированы по электронной почте в течение пяти (5) рабочих дней. Участник, выбранный в качестве победителя приза, должен сообщить Rohde & Schwarz о принятии цены. В случае отказа в приеме или отсутствия ответа в течение двух (2) недель будет выбран новый победитель. Если в течение четырех (4) недель не удается определить победителя, розыгрыш завершается, а приз аннулируется.

10. Ограничение ответственности. Принимая участие, участники освобождают компанию Rohde & Schwarz и ее соответствующие материнские компании, дочерние компании, аффилированные лица, директоров, должностных лиц, сотрудников и агентов от какой-либо ответственности или любых травм, убытков или ущерба любого рода, возникающих в результате или в связи с этом розыгрыше или с любым присужденным призом. Денежный эквивалент или обмен призов не допускается. Призы не подлежат передаче. Все налоги, сборы, пошлины, сборы и другие платежи, взимаемые в стране участника, несет участник.

11. Интернет. Если по какой-либо причине интернет-часть Розыгрыша не может работать, как планировалось, включая заражение компьютерным вирусом, ошибки, вмешательство, несанкционированное вмешательство, мошенничество, технические сбои или любые другие причины, не зависящие от R&S или ее третьих лиц- сторонние провайдеры, которые нарушают администрирование, безопасность, честность, целостность или надлежащее проведение этого розыгрыша или влияют на него, R&S оставляет за собой право по своему собственному усмотрению отменить, прекратить, изменить или приостановить розыгрыш, а также дисквалифицировать любое лицо, которое вмешивается с процессом входа.

R&S не несет ответственности за любую ошибку, упущение, прерывание, удаление, дефект, задержку в работе или передаче, отказ линии связи, кражу или уничтожение, несанкционированный доступ или изменение записей. R&S не несет ответственности за какие-либо проблемы или техническую неисправность какой-либо телефонной сети или линий, компьютерных онлайн-систем, серверов или провайдеров, компьютерного оборудования или программного обеспечения, а также за невозможность получения компанией Rohde & Schwarz любого электронного сообщения или записи по техническим причинам. проблемы или перегруженность трафика в Интернете или на любом веб-сайте, или любое их сочетание, включая любые травмы или повреждения компьютера участника или любого другого лица, связанные или возникшие в результате участия или загрузки каких-либо материалов в этом Розыгрыше.

12. Общие условия.

а. Участники соглашаются соблюдать условия этих официальных правил и решения R&S, которые являются окончательными и обязательными по всем вопросам, касающимся данного Розыгрыша. Любой Участник, который не соблюдает настоящие Условия и положения, может быть дисквалифицирован компанией R&S из этого Розыгрыша. В таких случаях призы также могут быть отозваны задним числом. В случае отзыва приза задним числом из-за несоблюдения настоящих Положений и условий, он должен быть возвращен соответствующим участником за его счет на адрес R&S, указанный в № 1, и будет выбран новый победитель. Розыгрыш и любые договорные отношения, вытекающие из него между R&S и соответствующим участником, регулируются и толкуются в соответствии с законами Германии без каких-либо коллизионных норм. Суды Мюнхена, Германия, обладают исключительной юрисдикцией в случае любых споров, возникающих прямо или косвенно в связи с участием в этом Розыгрыше.

б. Подоходный налог: победитель из США должен будет предоставить R&S свой номер социального страхования по номеру 1099 на общую сумму (текущая оценка составляет примерно 1540 долларов США), которая будет выдана. Любой победитель несет единоличную ответственность за любые и все налоговые обязательства/ответственность за это. R&S не несет ответственности за какие-либо налоги или налоговые последствия для победителя или для победителя, связанные с выигрышами в розыгрышах.
