Как работают усилители класса D. Каковы их преимущества перед традиционными усилителями. Почему они становятся все популярнее в аудиотехнике. Какие технологии используются в современных усилителях класса D.
Принцип работы усилителей класса D
Усилители класса D работают совершенно иначе, чем традиционные линейные усилители классов A, B или AB. Вместо постоянного усиления входного сигнала, они используют широтно-импульсную модуляцию (ШИМ):
- Входной аналоговый сигнал преобразуется в последовательность прямоугольных импульсов
- Ширина импульсов пропорциональна амплитуде входного сигнала
- Импульсы усиливаются выходным каскадом, работающим в ключевом режиме
- Усиленный импульсный сигнал фильтруется для восстановления аналоговой формы
Такой принцип работы обеспечивает усилителям класса D ряд важных преимуществ.
Основные преимущества усилителей класса D
Усилители класса D обладают рядом существенных достоинств по сравнению с традиционными линейными усилителями:
- Высокий КПД — до 90-95% (у линейных усилителей 50-70%)
- Малое тепловыделение благодаря высокой эффективности
- Компактные размеры и небольшой вес
- Возможность работы от низковольтного питания
- Низкий уровень искажений при правильном проектировании
Эти преимущества сделали усилители класса D очень популярными в портативной технике, автомобильных аудиосистемах, домашних кинотеатрах.
Почему усилители класса D стали популярны только недавно
Несмотря на то, что принцип работы усилителей класса D был известен давно, широкое распространение они получили относительно недавно. Это связано с несколькими факторами:
- Развитие технологий силовых полупроводников и повышение быстродействия транзисторов
- Появление специализированных микросхем для усилителей класса D
- Совершенствование методов фильтрации выходного сигнала
- Улучшение характеристик в широком диапазоне частот
- Снижение стоимости компонентов
Современные усилители класса D по качеству звучания не уступают хорошим линейным усилителям, сохраняя при этом высокую эффективность.
Технологии, используемые в современных усилителях класса D
Для улучшения характеристик усилителей класса D применяется ряд технологий:
- Сигма-дельта модуляция вместо простой ШИМ
- Обратная связь для снижения искажений
- Синхронное выпрямление для повышения КПД
- Адаптивное управление частотой переключения
- Интеллектуальная защита от перегрузок
Эти технологии позволяют создавать усилители класса D с великолепными характеристиками для самых требовательных применений.
Области применения усилителей класса D
Благодаря своим преимуществам, усилители класса D нашли широкое применение в различных областях:
- Портативная аудиотехника (наушники, колонки)
- Автомобильные аудиосистемы
- Домашние кинотеатры и мультимедийные системы
- Профессиональные усилители для концертов
- Промышленные аудиосистемы
Компактность и эффективность делают усилители класса D идеальным выбором для многих применений.
Выбор усилителя класса D: на что обратить внимание
При выборе усилителя класса D стоит учитывать следующие характеристики:
- Выходная мощность и сопротивление нагрузки
- Коэффициент нелинейных искажений
- Частотный диапазон
- Отношение сигнал/шум
- Эффективность и тепловыделение
- Наличие защит от перегрузки и короткого замыкания
Важно выбирать усилитель от проверенных производителей, использующих современные технологии.
Сравнение усилителей класса D с другими типами усилителей
Рассмотрим основные отличия усилителей класса D от других популярных типов усилителей:
| Параметр | Класс A | Класс AB | Класс D |
|---|---|---|---|
| КПД | 25-30% | 50-70% | 90-95% |
| Тепловыделение | Очень высокое | Среднее | Низкое |
| Искажения | Очень низкие | Низкие | Низкие |
| Габариты | Большие | Средние | Компактные |
Как видно, усилители класса D сочетают высокую эффективность с хорошим качеством звука и компактностью.
Будущее усилителей класса D
Усилители класса D продолжают активно развиваться. Основные направления совершенствования:
- Повышение качества звука на уровне лучших линейных усилителей
- Дальнейшее повышение КПД
- Расширение частотного диапазона
- Интеграция с цифровыми источниками сигнала
- Применение новых материалов для силовых компонентов
В будущем усилители класса D, вероятно, станут доминирующим типом в большинстве аудиоприменений благодаря своей эффективности и качеству.
Как работает усилитель класса «G» и «H», или На ступень выше / Stereo.ru
История
Предпосылкой к созданию усилителей класса G был факт нелинейности уровня музыкального сигнала. Большую часть времени музыка звучит на малом и среднем уровне, когда от усилителя не требуется большая мощность. Но для того, чтобы без потерь отработать редко встречающиеся в музыке динамические всплески, требующие большой отдачи энергии, усилитель приходится держать в режиме высокой мощности постоянно. В то же время из соображений экономии было бы неплохо, если бы блок питания усилителя работал на полную лишь в те моменты, когда это требуется для отработки громких звуков, а все остальное время потреблял меньше энергии от сети.
Над этой задачей думало немало инженеров середины ХХ века, но первым решил ее в 1964 году сотрудник NASA Мануэль Крамер. Он разработал схемотехнику, в которой усилитель имеет несколько шин питания, и их переключение меняет мощность (и энергопотребление) усилителя в зависимости от того, какова величина громкости входящего сигнала.
Первое практическое применение схемотехнике класса G нашли инженеры Hitachi, наладившие серийный выпуск усилителей такого типа в 1977 году. Именно в тот момент и появилось само понятие «класс G». Аналогичную схему в 1981 году реализовал небезызвестный Боб Карвер и дал своему детищу другое маркетинговое название — «класс H», на некоторое время закрепившееся в американской прессе. Несколько позже схема пережила существенное усовершенствование и появился тот вариант, который сейчас и называют классом H, а все предыдущие вариации, включая то, что изначально делал Боб Карвер, были объединены под названием «класс G».
Принцип работы
Принцип работы усилителей класса G и класса H можно описать буквально в двух словах. Их сигнальная часть аналогична усилителям класса АВ и на малой громкости работает в точно таком же режиме (напомним, что на низких уровнях сигнала класс AB работает в классе А). Весь секрет кроется в блоке питания, который отслеживает уровень входящего сигнала.
Как только уровень громкости поднимается, блок питания повышает напряжение питания, тем самым давая возможность усилителю работать с большей амплитудой, и понижает напряжение, как только уровень сигнала на входе падает.
Отличие класса G от класса H кроется в том, как именно происходит изменение уровня напряжения питания. В классе G блок питания имеет несколько обмоток трансформатора, формирующих питающие шины с разными уровнями напряжения. При повышении уровня входящего сигнала происходит дискретное повышение напряжения питания — либо путем перехода на более высоковольтную шину, либо путем суммирования напряжений основной и дополнительной шин питания.
Таких ступеней повышения питания может быть несколько. В упрощенном виде это происходит следующим образом: пока уровень сигнала находится на малом уровне, усилитель имеет максимальную мощность 10 Вт. Как только уровень громкости повышается, подключается дополнительное питание, и запас мощности увеличивается до 100 Вт, а на пиках подключается еще один каскад питания, и усилитель выдает 300 Вт.
Поскольку даже в самой ритмичной и агрессивной музыке большие энергетические всплески непостоянны, фактическое энергопотребление усилителя класса G оказывается ближе к показателям его минимальной, а не максимальной мощности.
Появившийся спустя некоторое время класс H фактически является версий класса G с плавно изменяемым уровнем питающего напряжения. Схемы, отслеживающие уровень входящего сигнала, повышают и понижают напряжение питания не ступенчато, а плавно, сообразно величине нарастания и снижения уровня входного сигнала. В простых версиях повышение напряжения питания обеспечивается за счет конденсаторов вольт-добавки, в более сложных — дополнительная секция питания, по сути, представляет собой еще один усилитель мощности. Как и в классе G, на малых уровнях сигнала класс H работает без изменения уровня питающего напряжения аналогично обычному классу АВ.
Плюсы
Очевидный плюс усилителей классов G и H — лучшая энергоэффективность. При прочих равных они потребляют меньше энергии, чем усилители класса АВ.
Кроме того, поскольку основную часть времени усилители классов G и H работают с пониженным напряжением питания, они рассеивают меньше тепла и требуют радиаторов меньшего размера, чем аналогичные усилители класса АВ. На фоне более современных усилителей класса D класс G и H имеют одно заметное отличие — сохранение привычного характера звучания, свойственного классу АВ. Если же сравнивать классы G и H между собой, можно отметить простоту конструкции последнего.
Минусы
Продолжая тему снижения энергопотребления, нельзя не отметить и тот факт, что переход от класса А к классу АВ дал куда более существенный прирост КПД усилителя, нежели переход от АВ к G или H. При этом класс D превосходит по энергоэффективности все предыдущие классы куда более существенно, и на его фоне разница между классом АВ и классами G/H начинает казаться совершенно незначительной. В свете этого на первый план выходит вопрос технически более сложной схемотехники классов G и H. Фактически, эта конструкция в полтора-два раза сложнее обычного класса АВ со всеми вытекающими из этого рисками снижения надежности и стабильности работы.
Особенности
Разберемся, что же мы получаем в лице класса G и H с пользовательской точки зрения. Первое — это сочетание компактности, энергоэффективности и классического характера звучания. Если хочется мускулистого, но не слишком прожорливого усилителя, а класс D не устраивает по идеологическим причинам, классы G и H — ваш выбор. Привычный характер класса АВ, дополненный динамикой и мощью класса D, к вашим услугам.
Второе преимущество не столь очевидно, но, в действительности, более значительно. Имея солидный запас энергии, усилители классов G и H лучше справляются со сложной нагрузкой. Такой аппарат куда спокойнее реагирует на акустику с низкой чувствительностью или модели, требующие высокой подводимой мощности. Это позволяет расширить выбор колонок и избежать нагромождения усилителей мощности в системе.
Практика
Проверить все вышеописанные тезисы на живом примере мы решили с помощью Arcam HDA SA20. Во-первых, этот аппарат отлично демонстрирует все преимущества класса G, а во-вторых, реальный выбор устройств с такой схемотехникой довольно скуден, особенно на российском рынке.
Имея выходную мощность 90 Вт на канал при импедансе нагрузки 8 Ом, Arcam HDA SA20 демонстрирует скромные габаритные размеры с высотой корпуса в половину типичного интегрированного усилителя такой мощности. Радиаторы установлены внутри и имеют размеры, сравнимые с усилителем класса АВ в полтора-два раза меньшей мощности, наглядно демонстрируя преимущества класса G. В блоке питания используется двухступенчатая схема. Две пары обмоток трансформатора и два набора конденсаторов разной емкости формируют две шины питания: основную и дополнительную, подключаемую при возрастании нагрузки. Весьма показательным является значение гармонических искажений. При нагрузке 80% они составляют 0,002%.
Звук
Скромный на вид Arcam HDA SA20 казался подходящим партнером разве что для полочной акустики, но это тот случай, когда внешность обманчива на все 100%. Усилитель не менял характер звучания и не упускал бас из-под контроля на акустике любой сложности. Самые мощные и требовательные модели подчинялись его воле беспрекословно, выдавая на удивление точный, быстрый и упругий бас, поражающий сочетанием плотности, динамики и тембральной полноты.
С лучшими представителями классов А и АВ те же колонки выдавали низкие частоты куда менее сфокусированно, а порой норовили даже размазать ноты или слить их в общий гул без какой-либо конкретики.
Средние и верхние частоты звучали столь же собранно и четко, без всякой выраженной окрашенности и без искажений даже на высокой громкости. Живая музыка и вокал воспроизводились точно как тембрально, так и интонационно.
Каких-либо изменений характера звучания на разных уровнях громкости заметить не удалось. Усилитель играл детально и чисто как на малой, так и на большой громкости. Будучи исключительно сфокусированным, звук Arcam HDA SA20 не казался сухим или пустым. Усилитель просто не добавлял в музыку ничего лишнего. Те записи, которые должны были звучать тепло и выразительно, показывали именно такой характер, а сухие и жесткие миксы не подкрашивались и не смягчались.
Единственный момент, вызвавший некоторые вопросы — построение сцены. Она была достаточно широкой, но казалась плоской, без ощутимой глубины, хотя та же акустика с другими усилителями создавала куда более убедительное ощущение объема.
Впрочем — это однозначно говорит лишь о том, что имеется поле для экспериментов. Основные же признаки схемотехники класса G были вполне очевидны и проявили себя наилучшим образом. Кстати, по ходу тестирования Arcam HDA SA20 нагрелся очень умеренно.
Выводы
Если класс АВ имеет полное право называться решением практичным, класс G (и примкнувший к нему класс H) вполне может претендовать на титул с приставкой «супер» или «экстра». Он может все то же самое, что лучшие представители класса АВ, но делает это более легко и красиво. Для того, чтобы получить ту динамику звучания и ту степень контроля баса, которую выдал один скромный усилитель класса G, нам понадобились бы два огромных моноблока, работающих в классе А, один солидный мощник класса АВ или… всего лишь один миниатюрный усилитель класса D. Но это уже совсем другая история. А в мире классической схемотехники классы G и H совершенно однозначно находятся на высшей ступени эволюции.
Продолжение следует…
Другие материалы цикла:
Как работает усилитель класса «А», или Истинный High End и много тепла
Как работает усилитель класса «АВ», или Практичность правит миром
Статья подготовлена при поддержке компании «Аудиомания», тестирование усилителей проходило в залах прослушивания салона.
Другие полезные материалы в разделе «Мир Hi-Fi» на сайте «Аудиомании» и Youtube-канале компании:
• Праздник, который всегда с тобой: как выбрать портативный аудиопроигрыватель
• Кто выпускает винил? Самые интересные лейблы на сегодняшний день.
• Как запустить свой подкаст, руководство для начинающих
Усилители класс D
Усилитель Д класса и основные принципы его работы. В этой статье публикуется небольшой экскурс в понятие, что такое усилитель Д класса и как он работает, какие его отличительные характеристики. Также в этой статье представлена принципиальная схема усилителя на основе IR2110 для самостоятельной сборки.
Статья полностью: → Усилитель Д класса
Усилители класс DАудио усилители MERUS класса D. Производитель электронных компонентов Infineon запустил свой бренд MERUS, объединив существующий портфель многочиповых модулей и дискретных аудио продуктов под одним именем.Бренд призван продемонстрировать лучшие интегральные схемы для усилителей звука.
Бренд призван продемонстрировать лучшие интегральные схемы для усилителей звука.Статья полностью: → Аудио усилители MERUS — Часть 2
Усилители класс DУсилитель мощности D класса. Основное достоинство усилителей D класса — высокий КПД, при этом главной задачей звуковых усилителей является передача входного аудио сигнала к системе воспроизведения звука с необходимыми громкостью и уровнем мощности — точно, эффективно и с малыми помехами.
Статья полностью: → Трансформатор для светодиодной ленты
Усилители класс DАудио усилители MERUS класса D. Производитель электронных компонентов Infineon запустил свой бренд MERUS, объединив существующий портфель многочиповых модулей и дискретных аудио продуктов под одним именем. Бренд призван продемонстрировать лучшие интегральные схемы для усилителей звука.
Статья полностью: → Аудио усилители MERUS
Усилители класс DУсилитель двухканальный TAD Evolution M1000 — японская высокотехнологичная Hi-Fi компания Technical Audio Devices Laboratories Inc.
представляет новый электронный компонент для серии TAD Evolution, а именно новый стереофонический усилитель мощности, в виде двухканального усилителя мощности TAD Evolution M1000.Ознакомиться со всем текстом поста: → Усилитель двухканальный TAD Evolution M1000
Усилители класс DУсилитель для сабвуфера ПалНик — если вы после сборки таких усилителей, как Ланзар, Холтон, ОМ, начинаете присматриваться к Д-классу, то этот усилитель как раз для первого ознакомления с Д-классом. ПалНик обладает довольно неплохими характеристиками, несложной схемой и не требует никаких настроек.
Читать подробнее → Усилитель для сабвуфера
Усилители класс DУСИЛИТЕЛЬ МОЩНОСТИ КЛАССА D
Мощный усилитель класса «D», так называемый импульсный УМЗЧ, вполне по силам построить самостоятельно. Эффективность его действительно впечатляет — радиатор едва прогревается! Но так как опыта соборки таких УНЧ у радиолюбителей немного, вначале кратко объясним, как они работают.
Что такое усилитель класса D?
Ответ может звучать просто: это усилитель работающий в ключевом режиме. Но для того, чтобы полностью понять как они работают, рассмотрим традиционные усилители класса AB, что работают как линейные устройства. В импульсных переключающих усилителях, силовые транзисторы (Мосфеты) действуют как переключатели, быстро изменяя свое состояние с off на on. Это обеспечивает очень высокую эффективность, до 95%. Из-за этого усилитель не вырабатывает много тепла и соответственно не требует большой теплоотвод, в отличии от линейных усилителей класса АВ. Для сравнения, даже усилитель класса B может достигнуть максимальной эффективности в 78% (и то в теории). Ниже смотрите блок-схему УМЗЧ класса D, или усилителя с ШИМ.
Входной сигнал преобразуется в широтно-импульсный, прямоугольный сигнал с помощью компаратора. Это означает, что входные данные, закодированы в скважности прямоугольных импульсов. Прямоугольный сигнал усиливается, а затем проходят через низкочастотный фильтр для получения похожего на исходный аналоговый сигнал.
Существуют и другие методы для преобразования сигнала в импульсы, такие как Дельта-Сигма модуляция, но для этого проекта будем использовать более простую ШИМ.
На осциллограмме ниже можно посмотреть, как преобразовывается синусоидальный входной сигнал в прямоугольный, сравнивая его с треугольным.
При положительном пике синусоиды, скважность прямоугольного импульса составляет 100%, а на отрицательном пике она составляет 0%. Фактическая частота сигнала треугольника гораздо выше, порядка сотен килогерц, так что мы позже можем выделить исходный сигнала. Фильтр не идеален, поэтому треугольный сигнал нужен с частотой как минимум в 10 раз выше, чем максимальная звуковая в 20 кГц.

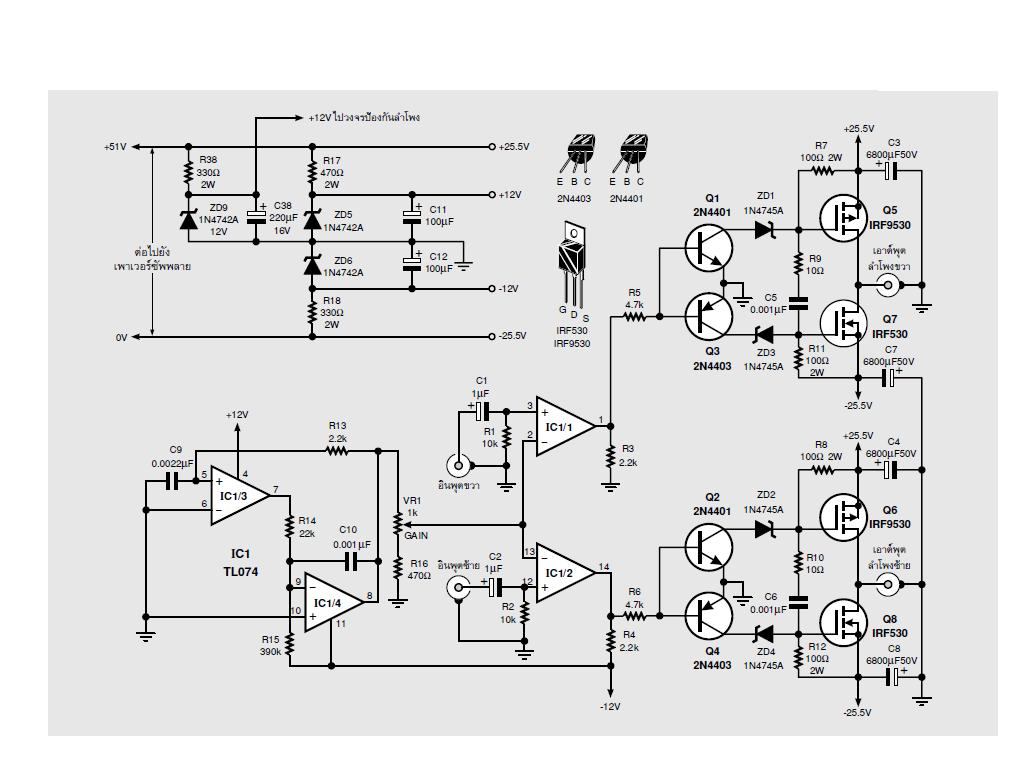

Схема УНЧ Д-класса
Теперь, когда мы знаем, как работает усилитель звука класса D, давайте попробуем его собрать своими руками. Вот схема принципиальная такого усилителя с ШИМ.
Транзисторы предлагаем использовать IRF540N или IRFB41N15D.
Эти полевые транзисторы имеют низкий заряд затвора для быстрого переключения и низкое значение RDS(on) (сопротивление перехода) для снижения энергопотребления. Вы также должны убедиться, что транзистор имеет достаточно высокое значение Vdc (напряжение сток-исток). Можно использовать и IRF640N, но RDS существенно выше, что приведёт к меньшей эффективности.
Выше приведена таблица со сравнением основных параметров этих трех транзисторов:
Для монтажа платы можно использовать SMD компоненты, попробовать применить микросхему IR2011S вместо IR2110. Возможно УНЧ и не заработает с первой попытки, но когда вы услышите четкий и мощный звук, исходящий из колонок — поймёте что схема того стоит.
