Как собрать ламповый усилитель на 6Ф3П своими руками. Какие преимущества у такого усилителя. Какие характеристики у усилителя на 6Ф3П. Как правильно подобрать компоненты для сборки.
Особенности и преимущества лампового усилителя на 6Ф3П
Ламповый усилитель на 6Ф3П (также известной как 6BM8, 6PL12, ECL82) представляет собой простой, но эффективный вариант для любителей лампового звучания. Рассмотрим основные особенности и преимущества данной конструкции:
- Простота схемы — усилитель собирается всего на двух лампах 6Ф3П
- Доступность комплектующих — лампы и другие компоненты легко найти
- Компактные размеры — усилитель можно разместить даже в небольшом корпусе
- Чистое и детальное звучание, особенно в верхнем диапазоне частот
- Достаточная мощность для озвучивания комнаты площадью до 15-20 м²
- Возможность самостоятельной сборки без специальных навыков
Благодаря этим преимуществам, усилитель на 6Ф3П отлично подходит в качестве первого проекта для знакомства с ламповой техникой.

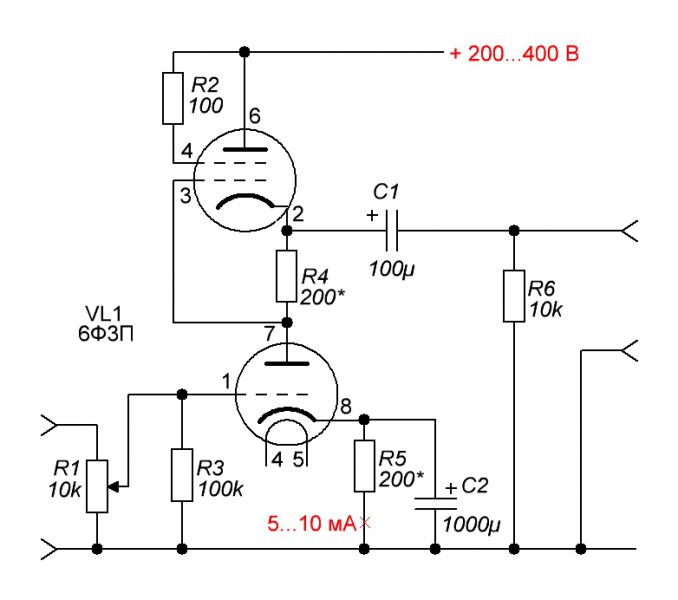

Схема и основные компоненты усилителя на 6Ф3П
Рассмотрим базовую схему усилителя и ключевые компоненты:
- Две лампы 6Ф3П — триод-пентоды, выполняющие роль предварительного и выходного каскадов
- Трансформатор питания TS40/29/676
- Выходные трансформаторы TG2,5-1-666 для каждого канала
- Фильтр источника питания с дополнительным звеном CR
- Потенциометр регулировки громкости
- Конденсаторы и резисторы согласно схеме
Для улучшения качества звучания рекомендуется использовать качественные выходные трансформаторы, например TG5. Это позволит расширить частотный диапазон, особенно в верхней части спектра.
Характеристики усилителя на 6Ф3П
На основе проведенных измерений, усилитель на 6Ф3П демонстрирует следующие характеристики:
- Выходная мощность: 2 Вт (при начальном искажении синусоиды)
- Частотный диапазон: 21 Гц — 19,7 кГц (-3 дБ), 26 Гц — 19 кГц (-1,5 дБ)
- Анодное напряжение пентода: 270 В
- Анодное напряжение триода: 210 В
- Потребляемая мощность: около 50 Вт
Стоит отметить, что усилитель работает в классе А, что обеспечивает высокое качество звучания, но приводит к постоянному энергопотреблению независимо от уровня выходного сигнала.
Особенности сборки и настройки усилителя на 6Ф3П
При самостоятельной сборке усилителя на 6Ф3П следует учитывать несколько важных моментов:
- Монтаж компонентов лучше выполнять навесным способом прямо на панельках ламп
- Корпус можно изготовить из доступных материалов — например, сосновой доски и листового металла
- Важно правильно развести «массу» по схеме звезды для минимизации помех
- Рекомендуется сначала запустить усилитель без регулятора громкости, добавив его позже
- Для борьбы с сетевым фоном может потребоваться дополнительная фильтрация в цепи питания
При правильной сборке усилитель должен заработать с первого включения без особых проблем с настройкой.
Звучание усилителя на 6Ф3П: субъективные впечатления
По отзывам радиолюбителей, собравших усилитель на 6Ф3П, его звучание характеризуется следующими особенностями:
- Чистое и детальное воспроизведение верхних частот без «песка» и искажений
- Точная и динамичная передача низких частот без преувеличения
- Хорошая передача вокала и акустических инструментов
- Достаточная мощность для комфортного прослушивания в небольшом помещении
- Приятный «ламповый» характер звучания с мягкими гармониками
Многие отмечают, что усилитель на 6Ф3П позволяет по-новому услышать даже знакомые записи, раскрывая детали и нюансы звучания.
Модификации и улучшения базовой схемы усилителя на 6Ф3П
Базовая схема усилителя на 6Ф3П допускает различные модификации для улучшения характеристик или расширения функциональности:
- Замена выходных трансформаторов на более качественные модели
- Установка регулятора тембра для настройки звучания
- Добавление индикатора уровня на лампе EM84 для визуализации сигнала
- Применение более качественных конденсаторов в сигнальном тракте
- Экспериментирование с разными типами ламп для изменения характера звучания
При модификациях важно сохранять базовую топологию схемы и не превышать допустимые режимы работы ламп.
Сравнение усилителя на 6Ф3П с другими ламповыми конструкциями
Как усилитель на 6Ф3П соотносится с другими популярными ламповыми схемами? Рассмотрим несколько сравнений:
- По сравнению с усилителями на 6С4С, обладающими большей мощностью, схема на 6Ф3П проще в реализации и дешевле
- В отличие от конструкций на лампах 6Н2П, усилитель на 6Ф3П не требует сложной намотки выходных трансформаторов
- По сравнению с однотактными усилителями на пентодах, схема на 6Ф3П обеспечивает более линейное звучание
- Усилитель на 6Ф3П уступает по мощности двухтактным схемам, но превосходит их в простоте реализации
В целом, усилитель на 6Ф3П представляет собой оптимальный баланс между качеством звучания, сложностью реализации и стоимостью компонентов.
Часто задаваемые вопросы об усилителе на 6Ф3П
Рассмотрим ответы на некоторые популярные вопросы о данной конструкции:
Какая выходная мощность у усилителя на 6Ф3П?
Типичная выходная мощность составляет около 2 Вт на канал при умеренных искажениях. Этого достаточно для озвучивания небольшого помещения.
Сложно ли собрать такой усилитель самостоятельно?
Сборка усилителя на 6Ф3П вполне доступна даже начинающим радиолюбителям при наличии базовых навыков пайки и умения читать схемы.
Какие акустические системы лучше использовать с этим усилителем?
Рекомендуется применять высокочувствительные акустические системы с чувствительностью от 90 дБ/Вт/м для получения достаточной громкости.
Можно ли использовать этот усилитель для гитары?
Хотя усилитель на 6Ф3П в первую очередь предназначен для воспроизведения музыки, его можно применять и в качестве гитарного усилителя, особенно для чистого звука.
Выбор компонентов для сборки усилителя на 6Ф3П
При подборе компонентов для сборки усилителя на 6Ф3П следует обратить внимание на следующие моменты:
- Лампы 6Ф3П должны быть новыми или проверенными, желательно подобранными в пары
- Выходные трансформаторы существенно влияют на качество звука, поэтому стоит выбирать качественные модели
- Конденсаторы в сигнальном тракте лучше использовать пленочные или бумажно-масляные
- Резисторы рекомендуется применять металлопленочные с малым допуском
- Потенциометр громкости должен иметь логарифмическую характеристику
Качественные комплектующие позволят раскрыть весь потенциал схемы и получить наилучшее звучание.
ЛАМПОВЫЙ УНЧ НА 6Ф3П (6BM8, 6PL12, ECL82)
Представляю на радиолюбительский суд свою последнюю работу – это простой ламповый усилитель в конфигурации SE на двух лампах 6Ф3П (6BM8, 6PL12, ECL82). В качестве основы использовал вот эту популярную схему.

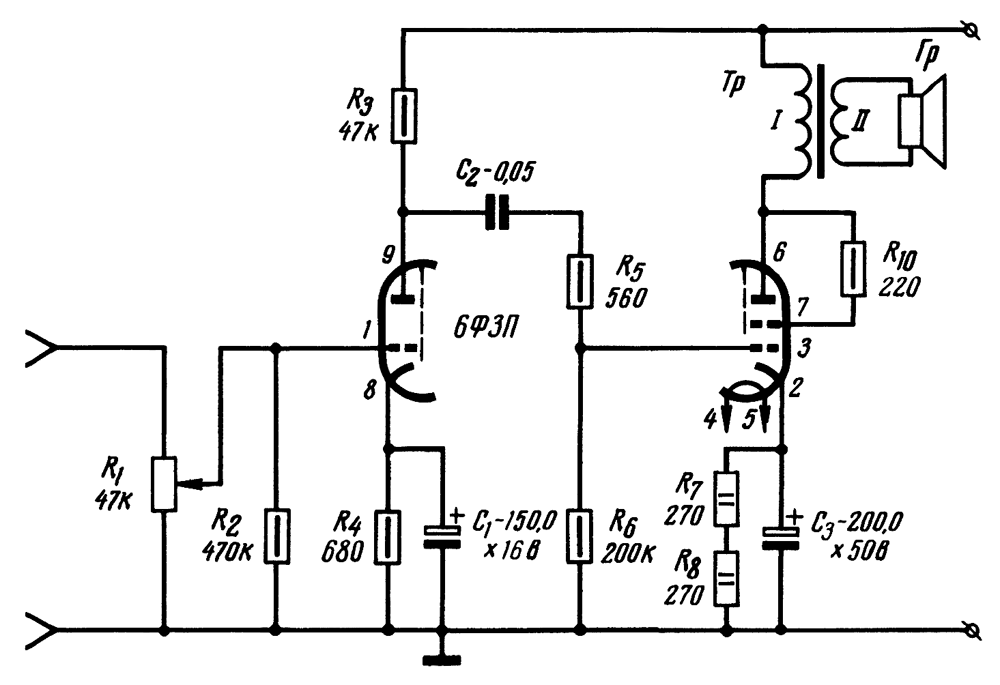

Схема простого лампового стерео УМЗЧ
Изменил только несколько элементов – добавил дополнительное звено CR в фильтр источника питания и увеличил емкость последнего конденсатора в фильтре. Это действие было вызвано борьбой с гулом 100 Гц.
Советую всем на будущее сначала запустить усилитель без регулятора, и если все в порядке, то подключите и его. Кроме того, увеличил емкость конденсатора, соединяющего сетку пентода с триодным анодом, и заменил потенциометры резисторами. TS40/29/676 служит трансформатором питания и 2 звуковых TG2,5-1-666 для динамиков на каналы. Масса разведена в стиле звезды. Накал не выпрямлен и не симметрирован – оно как оказалось не влияет.
Анодное напряжение пентода составляет 270 В, а триода – 210 В.
Все элементы смонтированы навесняком прямо на панельках. Корпус из найденной доски сосновой, лист металла 2 мм. Чехлы трансформаторов также изготовлены из ДСП. Монтаж и наладка не доставили особых хлопот – УНЧ заиграл с самого первого включения.
Конечно не обошлось без индикатора на радиолампе EM84, которая радует глаз миганием в такт музыке. Вот схема, которую использовал для управления радиолампой EM84:
Только увеличил значение анодного резистора до 600 кОм, и теперь лепестки без сигнала светятся на длину около 3 мм.
Ну и после взял осциллограф и сделал основные измерения усилителя. Нагрузка тестовая в виде резистора 8,2 Ом, и вот результаты:
- Среднеквадратичная мощность: 2 Вт (считывание при начальном искажении синусоиды)
- Частотная характеристика: 21 Гц – 19,7 кГц @ -3 дБ, 26 Гц – 19 кГц @ -1,5 дБ
Думаю что установка более качественного звукового трансформатора, например TG5, расширит полосу АЧХ, особенно сверху.
Определенно стоит попробовать достать его.
Усилитель потребляет около 50 Вт от сети независимо от того, играет он или нет – класс А он и есть класс А))
Подводя итоги работы
При сборке усилителя стоит избегать близости проводов входного сигнала и проводов, ведущих усиленный сигнал к выходному трансформатору. Таким образом избегаем виртуальных трансформаторов, где первичная обмотка представляет собой сечение провода анод-трансформатор, а вторичный провод является входным гнездом цепей сетки усилитель-триод. Это самая распространенная ошибка при самостоятельном изготовлении ламповых УНЧ. Однако при небольшом усилении в целом, рекомендацией можно пренебречь.
Что касается звука который выдаёт этот усилитель, ну что я могу сказать – он звучит очень хорошо. Лучше всего в верхнем спектре – чисто и без «песка». Басы не преувеличены – просто верная передача бочек, динамично и управляемо. Мощности достаточно для усиления по комнате 15 метров квадратных.
Что бы не быть голословным, просто вставлю мои записи по этому усилителю:
Четверг, 11 марта 2004 г. От ничегонивлезания в голову, слепил 6Ф3П. 1-ый раз делал этот усилитель 40 годов назад, помню, как мотал выходник и силовик, всё ворачивается, точно как мода. И могу с уверенностью посоветовать его в качестве первого усилителя для ознакомления с неплохим звуком. Усилитель очень обычный, а звук в триоде даже кое-чем повеселил. Не ждал. Это всё происходило в мастерской, акустика 4А28, ну уж в очень малеханьких ящиках.
Пятница, 12 марта 2004 г. У меня как пятница, так новенькая прослушка. Притащил усилитель, не раздеваясь, вставил провода, (отлично, что собаку выгулял) и заслушался, суп бурлит, я запамятовал, не о том думы. Отлично поёт.
Не нужно никаких привезенных из других стран проводов, Резюков и Кондюков.
Это не та весовая категория. Усилитель по соотношению, стоимость и качество, выигрывает, по отношению с интегральными покупными.
Мощность с трансформаторами типа ТВЗ от телевизоров, порядка 1,2 ватта, это более чем довольно для комфорта. У меня усилитель на 6С4С (7ватт на канал), но слушаю 100 милливатт. Тот, кто не делал сам усилители, даст предпочтение 6С4С, мощность больше, прекрасные лампы. С закрытыми очами, ещё поспорим. Но зато как всё просто. Не нужно мотать эти долбанные выходники, не нужно биться с фоном. Повеселила 6Ф3П. На прослушке усилителя попросили отключить сабвуфер. На мой недоумённый взор просьбу повторили. Пришлось разворачивать усилитель и демонстрировать провода, что не считая акустики ничего не предвидено. Как-то мудрёно растолковал.
Короче: “А сейчас выключи саб”. Развернул усилитель, проводов то на саб и нет.
Два года вспять купил диск “Image” Джона Ленина, и “Сержанта” The Beatles. Качество фиговое, не слушал. На 6ф3п влёт прослушал оба диска, обворожительные краски, Lennon удивителен, даже ощущается, с какой стороны микрофона он поёт. Заскучал по старенькым записям.
После винила (это с 1980 года) благопристойно никогда не слышал.
По частоте 40-35000гц без завала. Акустика, акустика, и ещё раз акустика. Вот на что нужно уделять свое внимание, вот на что нужно средства и время растрачивать. Без неё, родимой, ну никак не слушать неплохого звука.
Вот такая была история с “Малышом”
В. Пронин ua1ong, Ноябрь 2005, Северодвинск
история 2
Заказали сделать в Москву усилитель для компутера.
Что, мастера там перевелись? Но, после выяснения обстоятельств, оказалось, что меньше, чем за $500 никто не берётся делать, вот на периферию и *положили глаз*
Привет, Дмитрий!
Занимаюсь усилителем для РС. Макет собрал за два часа, благо
всё есть под рукою. Для мощности 2-3 ватта совершенно подходит
лампочка 6Ф3П. Один баллон на канал, не нужно много городить.
У меня появляются вопросы.
Северодвинск
Влад Пронин(ua1ong)
