Uni t ut61e – UNI-T UT61E в плане эргономики и сравнение нескольких пар щупов / Thunderheart Reviews / iXBT Live

UNI-T UT61E в плане эргономики и сравнение нескольких пар щупов / Thunderheart Reviews / iXBT Live

UNI-T UT61E — наверно самый популярный мультиметр в своем ценовом сегменте. Высокая точность и возможность подключения к ПК для логгирования сделали эту модель хитом продаж, но этот обзор не про ее возможности и точность, а про мои очень субъективные ощущения от использования и сравнение с другими моими мультиметрами. Также я провел мини-тест щупов (комплектных, покупных и самодельных). Но начнем с самого начала: мультиметр я купил на Taobao в комплекте с USB дата-кабелем (UT61E+USB数据线).

СТРАНИЦА ТОВАРА НА TAOBAO

СТРАНИЦА YOYBUY.COM

Я использовал сервис BuyForMe посредника YOYBUY. Они новорегам дают купон на $10, который можно применять на заказы от $50.

Мультиметр пришел в фирменной коробке, которая одна на всю 61 серию, а модель указана на торце галочкой:

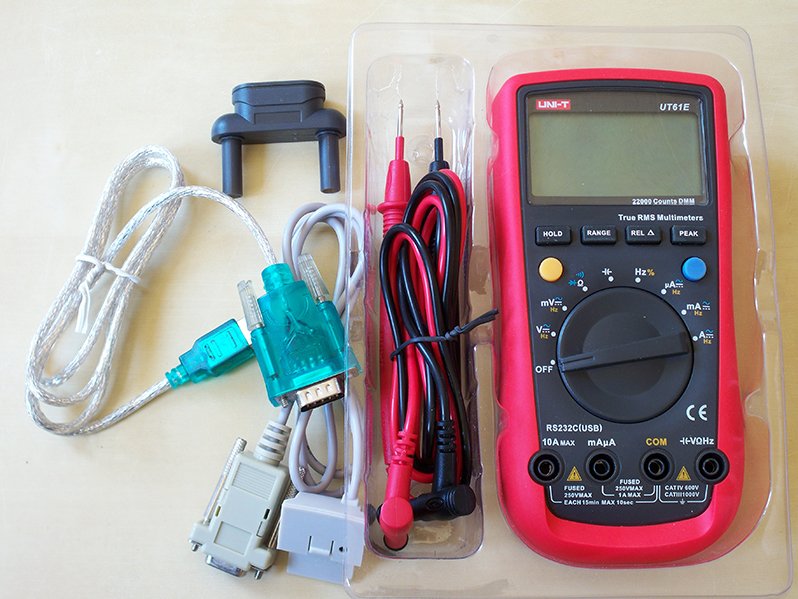

Комплектация: мультиметр, щупы с заглушками (зачем они их ставят?), переходник для SMD компонентов, дата-кабель с интерфейсом RS-232, нефирменный переходник RS-232->USB...

… инструкция на китайском, гарантийный талон на китайском и mini CD с ПО

На гарантийном талоне стоит печать SEP 2017, что, как мне кажется, является датой производства

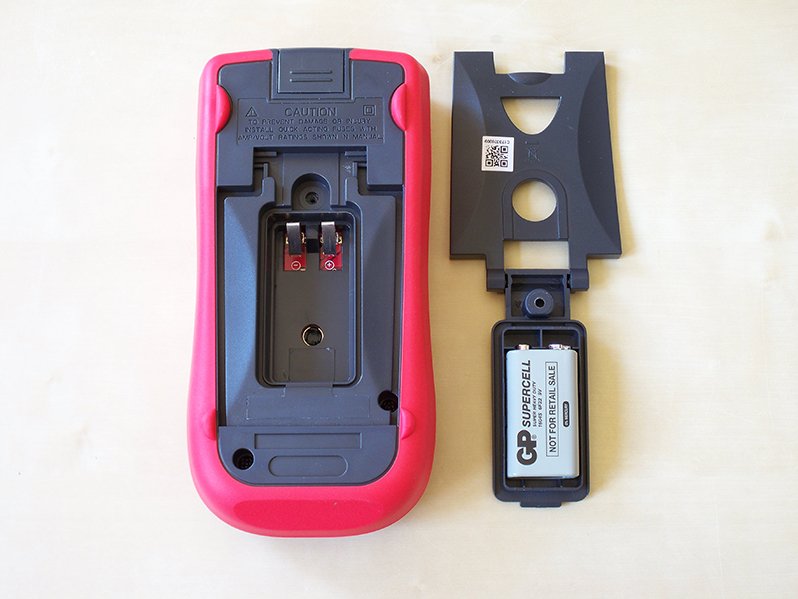

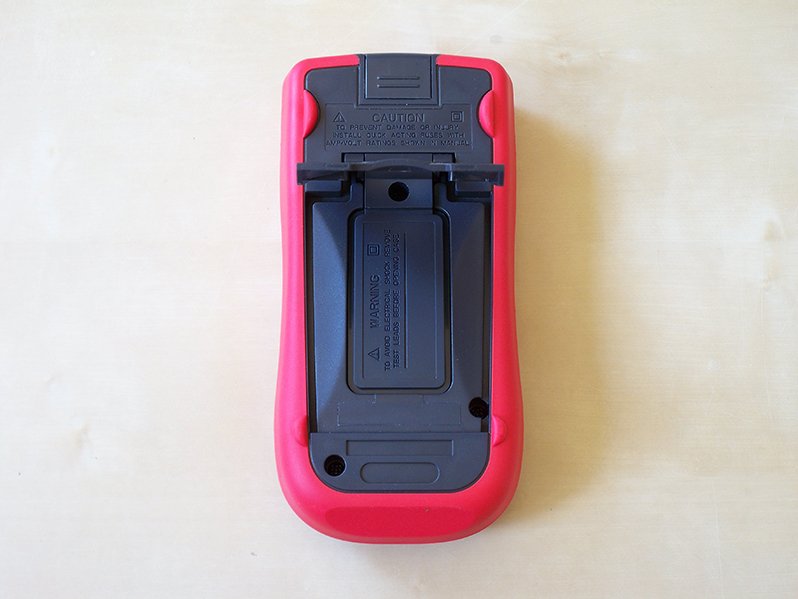

Также в комплекте шла 9В батарейка, которая была уже вставлена в мультиметр. Чтоб достать ее нужно открутить саморез на обратной стороне мультиметра...

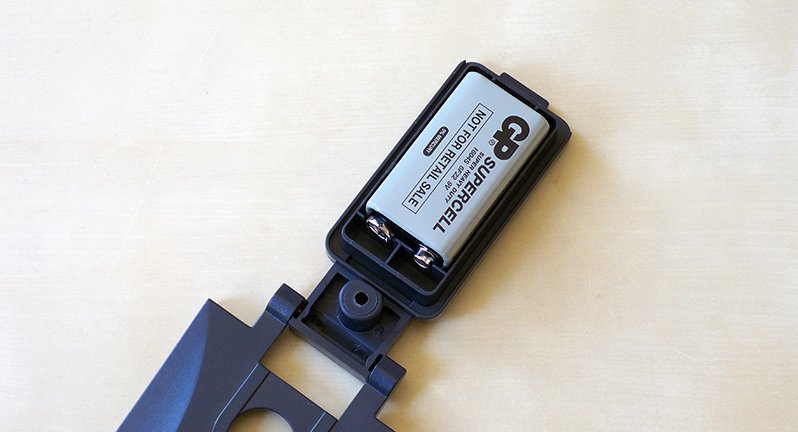

… и вытащить держатель, в котором сидит крона

В моем экземпляре установлена свеженькая GP SuperCell, хотя у других видел другие модели батареек. Сам держатель сконструирован так, что невозможно перепутать полярность при установке

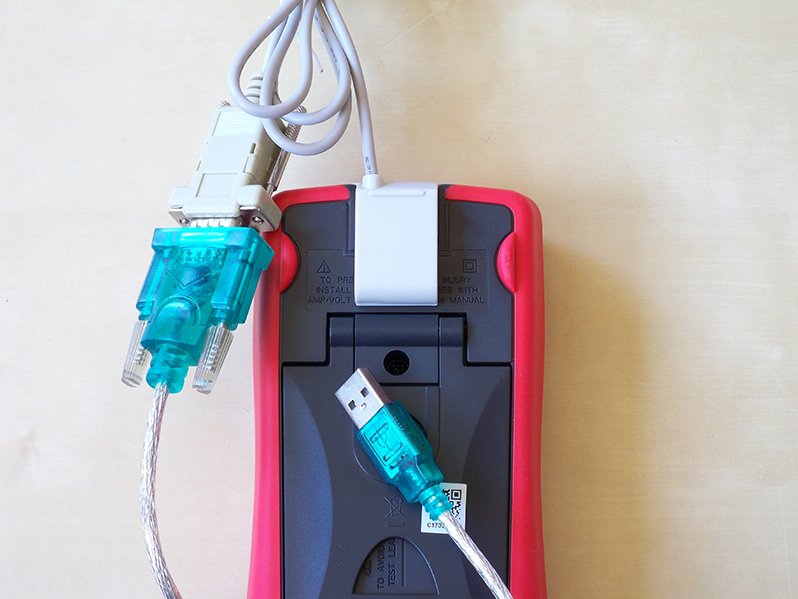

Делая заказ, я выбрал опцию с USB дата-кабелем и наивно думал, что получу USB-кабель UT-D04, но оказалось, что продавец под "USB数据线" имел ввиду стандартный RS232C кабель UT-D02 с noname переходником на USB, что меня немножко огорчило. Вот инфракрасный порт со снятой заглушкой:

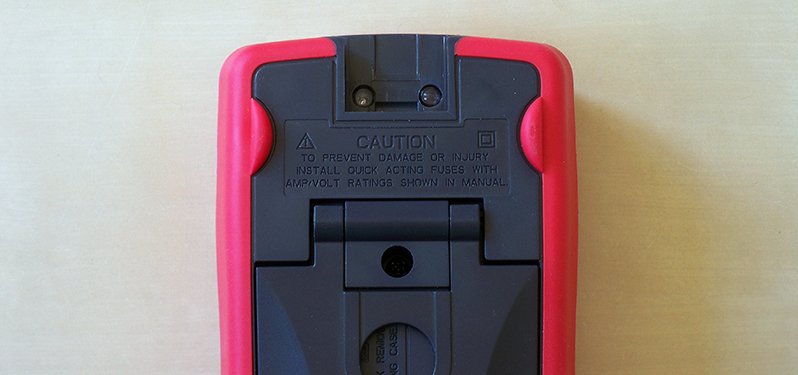

Передача данных работает постоянно пока включен мультиметр. Это можно проверить глядя через камеру телефона. Вот так выглядит громоздкая конструкция из комплектного кабеля и переходника, установленная на мультиметр:

Баксов за 8.16 можно купить UT-D04, но эту цену я считаю слишком завышенной. За $8.45 я купил отличный мультиметр BSIDE ZT102. Кроме ZT102 у меня есть еще BEST DT-9205M+, купленный в свое время за $7.59. У них и у обозреваемого UT61E разные ценовые категории, но есть эксплуатационные моменты, которые не зависят или мало зависят от цены прибора и их можно сравнивать по этим характеристикам. Например, покрытие корпуса. Меня всегда выводили из себя ультраскользкие мультиметры. Складывается такое ощущение, что некоторые производители не хотят или не могут додуматься до такой простой мелочи как резиновые ножки. Да, прорезиненный корпус как у UT61E может стоит недешево, но пара резиновых ножек вряд ли повлияют на цену мультиметра. В этом плане UT61E не идеален, но на 2 порядка выше двух других.

Второй момент — контрастность дисплея. Тут UT61E не может ничем похвастаться — дисплей у него заслуживает максимум удовлетворительной оценки, в то время как у дешевого DT-9205M+ он на голову выше. У ZT102 дисплей тоже не отличается контрастностью, зато есть подсветка, отсутствующая у двух других.

Еще один неоспоримый плюс DT-9205M+ — кнопка Power. Вроде как мелочь, тем более при такой цене, как у UT61E, но компания Uni-Trend решила, что руки у нас не отвалятся крутить диск выбора режима для включения/выключения. Зато UT61E имеет аналоговую шкалу, которая лично для меня абсолютно бесполезная функция.

Самый большой плюс UT61E для меня  — отсутствие автовыключения. Да, для меня это большой плюс, потому что не надо раз в 15 минут нажимать кнопку, чтоб прибор не вырубался. Еще хотелось бы подсветку без автовыключения и нормальный контрастный дисплей. Ну и пора наконец покончить с этими кронами и перейти на литиевые аккумуляторы или хотя бы на 2хААА как у ZT102.

Перейдем к комплектным щупам — они очень неплохие и их сопротивление, согласно самому UT61E, составляет 0.08Ω

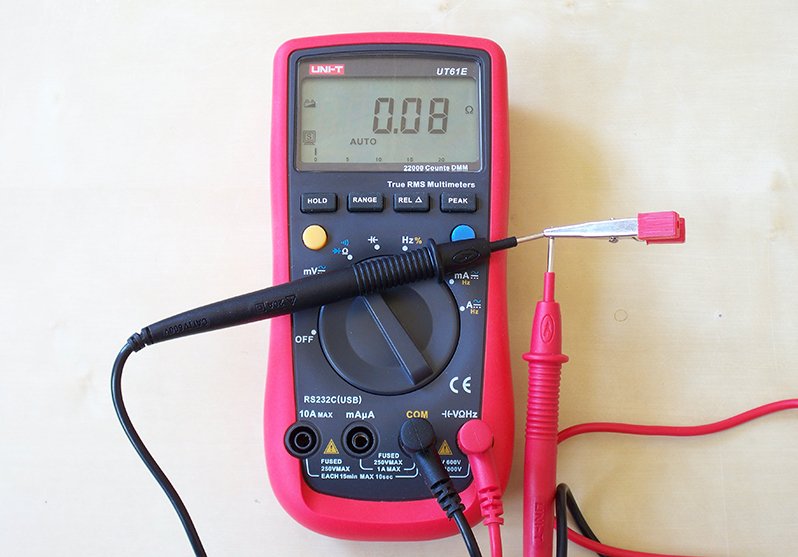

Комплектные щупы ZT102, несмотря на ценовую разницу, не сильно отстают от сабжовских:

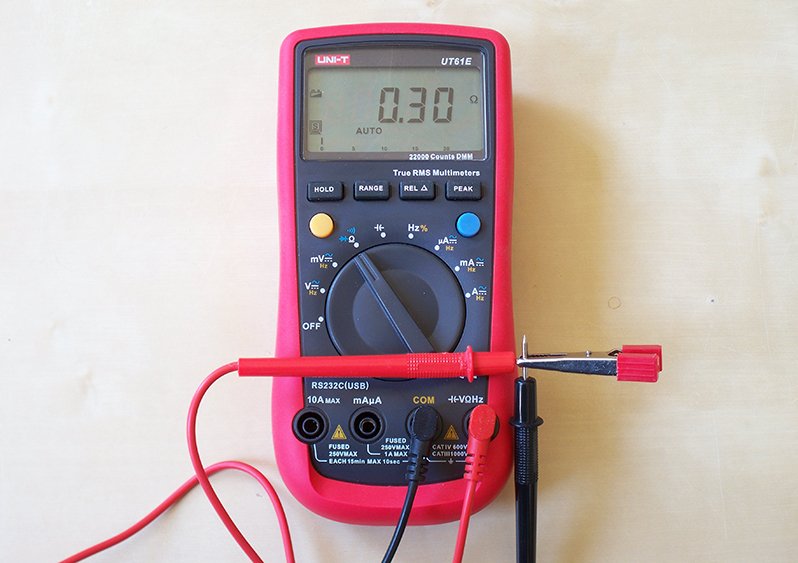

А вот щупы, идущие с DT-9205M+,  хорошими никак не назовешь — 0.30Ω

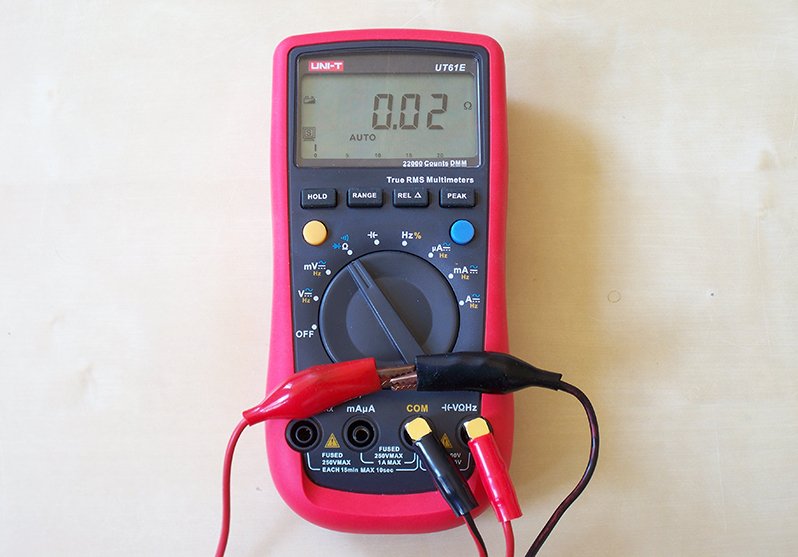

А вот щупы-крокодилы ZQC, купленные на Aliexpress за $0.63 (сейчас стоят $0.86), лучше обходить стороной. Провода изначально были тупо обжаты. Я их спаял сразу после получения, но на результат это не повлияло:

А вот мои самодельные на основе 43.5мм крокодилов из чистой меди, вот таких бананов и метрового медного аудиокабеля 2х1.5мм сечения, купленного в местном магазине за €1.15. Результат неплохой, как мне кажется:)

И так, кроме щупов, что хорошего в UT61E?

1. подключение к ПК, несмотря на примитивную и недоработанную программу и архаичный RS232C кабель
2. отсутствие автовыключения. Я сам могу выключить когда мне надо, а если забуду — не беда. Главное, на нервы не будет действовать своими писками
3. прорезиненный корпус. Не то что совсем не скользит, но в сравнении с ZT102 и DT-9205M+ это небо.

Что плохого?

1. дисплей, привезенный дедом с войны
2. нет подсветки
3. нет кнопки вкл/выкл
4. жрет крону, которые так любил дед во время войны
5. совершенно идиотский RS232C кабель, к которому надо докупить такой же громоздкий переходник или раскошелиться на 8 баксов за нормальный кабель, ибо COM-порты давно вымерли даже на настольных системах (чую кто-то сейчас захочет написать про свой ненаглядный комп с COM-портом:))

6. передача данных работает постоянно (поэтому автовыключение в этой модели деактивировано) и жрет крону.

Я, как отметил в самом начале, намеренно не затронул тему точности, режимов, диапазонов и пр, так как хотел говорить именно об эргономике. Все вышесказанное является моим сугубо субъективным мнением, поэтому стрелять в меня за то, что я против автоотключения или RS232-кабеля, не надо:)

Пару слов о доставке: выбрал я самую дешевую доставку, которую предлагал YOYBUY — заказную посылку Почты Китая. Заказ был оформлен вечером 23 января. На следующий день дали трэк, а фактически отправили 26-го числа. Уже утром 2-го февраля я получил картонную коробку в идеальном состоянии. Думаю переплачивать за более дорогие варианты доставки не имеет никакого смысла. Оплачивал PayPal-ом, чтоб свести все риски к минимуму. В целом работой YOYBUY.com я остался доволен, если не считать всякие комиссии.

Надеюсь обзор и сравнение щупов были интересными:) Всем бобра и бабла!

www.ixbt.com

Мультиметр UNI-T UT61E

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о народном (в своей нише) мультиметре UNI-T UT-61E. Как упоминал ранее, буду в основном сравнивать с распиаренным HoldPeak HP890CN, купленным на Ebay, ну и не останутся в стороне старичок DT-832 и некоторые DIY приборчики. Поэтому, если интересно, что представляет из себя приборчик, какие достоинства и недостатки имеет, а также как показал себя UT-61E в сравнении с HoldPeak’ом, милости прошу под кат.

Общий вид мультиметра:

Краткие ТТХ:
— Производитель — Uni-Trend Technology Limited
— Серия — UT61 Series
— Наименование модели – UT-61E
— Выбор предела измерения – автоматический или ручной
— Метод измерения — True RMS (истинное среднеквадратичное значение)
— Дисплей – 2,8” (65мм*43мм) монохромный, без подсветки
— Разрядность шкалы дисплея – 22000 отсчетов
— Питание – 9V (6F22), в комплекте
— Интерфейс соединения с ПК для передачи данных — RS-232C
— Автоотключение — нет
— Входное сопротивление – 10 Мом
— Дополнительные функции:
— — — аналоговая шкала (61 сегмент)
— — — индикатор разряда батареи
— — — индикатор перегрузки
— — — фиксация и удержание показаний дисплея
— — — фиксация и запись пиковых (амплитудных) значений
— — — режим относительных измерений
— Размеры — 180мм*87мм*47мм
— Вес – 350гр

Более подробные ТТХ, касаемые возможности измерений:

Комплектация:
— мультиметр UT61E (с элементом питания)
— фирменные щупы с логотипом UNI-T
— кабель с интерфейсом RS-232C для подключения прибора к COM порту компьютера
— CD диск с программным обеспечением и инструкциями
— колодка для измерения параметров диодов/резисторов/конденсаторов
— гарантийный талон
— две инструкции на китайском и английском языках

Мультиметр поставляется в фирменной красочной коробке:


Для защиты от механических воздействий внутри коробки есть пластиковый бокс, в котором и расположены все комплектующие:

Как можно видеть выше, при транспортировке коробке неплохо досталось, видать, чем-то прижало, но мультиметр нисколько не пострадал, чего нельзя сказать о CD диске с программным обеспечением:

Инструкций две – на китайском и английском языках:

Как на коробке, так и на самом мультиметре присутствует серийный номер:

Габариты устройства:

Размеры прибора уже внушительные, ни много ни мало 180мм*87мм*47мм:


DT-832 по сравнению с UT-61E, а тем более и с HP890CN, просто карлик:

Вес UT-61E небольшой, всего 350гр, но по сравнению с тем же DT-832, разница огромная:

Внешний вид:

Внешний вид очень неплох, сразу чувствуется марка. Корпус по периметру прорезинен и благодаря прорезиненным ножкам и приличному весу, никуда не соскальзывает, как тот же DT-832:

Резина не пахнет и составляет с корпусом единое целое, т.е. это не накладка, а часть корпуса, если сравнивать с HoldPeak:

Благодаря подставке, прибор можно устанавливать почти в вертикальном положении:


Если сравнивать с HoldPeak, то в последнем подставка более универсальная, к тому же есть магнит для удержания прибора в вертикальном положении:

Питание прибора:

Запитывается прибор от 9V кроны. В моем случае батарейка была уже вставлена в прибор. Для того, чтобы вставить/заменить элемент питания в UT-61E, необходимо открутить саморез и вынуть батарейный модуль:

Да да, у батарейки свой отсек, поэтому менять элемент питания не очень удобно. Такая конструкция обусловлена, скорее всего, защитой от неправильной полярности, ибо у батарейного модуля есть специальные вырезы и поставить батарейку наоборот не получится, да и попутно мы избавляемся от убогой колодки для Кроны:

Хотелось бы, конечно, питание от более распространенных АА аккумуляторов, а в идеале вообще от плоских Li-Ion/Li-Pol с возможностью заряда от USB. Здесь HoldPeak опять впереди, ибо питается от двух пальчиков.

Управление:

Прибор имеет автоматический выбор предела измерения, поэтому нам нужно лишь щелкнуть переключатель в правильный выбор (ток, напряжение, сопротивление и т.д.). Для этого около переключателя есть обозначения:

Прибор сам увеличит диапазон измерения по мере необходимости, хотя в нем есть возможность ручного выбора диапазона. Ход переключателя четкий, с хорошей фиксацией. В HoldPeak и DT-832 он слишком мягкий, поэтому иногда перепрыгиваешь, либо останавливаешься между положениями. Здесь UT-61E вне конкуренции.
Клеммы щупов стандартные для современных приборов – высокий ток, низкий ток, общий/минус и остальные измерения (напряжение, сопротивление, частота и т.д.). Защиты от неправильной установки щупов нет, ибо прибор рассчитан на людей, которые знают, что делают. Вот здесь HoldPeak впереди, ибо имеет механическую защиту «от дурака» — передвигающиеся защитные шторки внутри клемм для щупов:

Это я к тому, что очень часто приходится измерять ток и напряжение, поэтому иногда поторопившись, забываешь перекинуть щупы. У данного прибора вроде бы есть и электронная защита, по крайней мере защита от перегрузки есть точно. Как-то раз, по невнимательности, я забыл перекинуть щупы у моего старичка DT-832 с измерения тока на напряжение и начал измерять напругу литиевой баночки. А как известно, ток измеряют по падению напряжения на сверхточном малоомном шунте, представляющим, по сути перемычку. Поэтому, грубо говоря, тогда у меня получилось короткое замыкание 18650 аккумулятора, ладно хоть щуп не приварился и электроника прибора не сгорела, :-).
У некоторых мультиметров с автоматическим выбором предела измерения есть проблемы с реакцией. Поскольку до этого у меня не было подобных приборов, то однозначно я утверждать не могу, но на мой взгляд, реакция хорошая, практически идентичная с DT-832. Показания выводятся непосредственно на 2,8” (65мм*43мм) дисплей, имеющий 22000 отсчетов:

Подсветки дисплея нет, хотя посадочное место для светодиодов есть. Мне подсветка особо не нужна, поэтому для меня это не минус. Сам экран чуть меньше HoldPeak’овского, а вот высота символов отличается сильно и в UT-61E раза в полтора меньше, чем в HoldPeak:

Это в некоторой степени связано с тем, что у UT-61E есть аналоговая шкала. Если грубо присмотреться, то высота цифр аналогична высоте DT-832 — типичный средний размер, которого хватит за глаза, контрастность хорошая:

Автоотключения/режима сна у UT-61E нет, точнее он есть, но поскольку мультиметр постоянно находится в режиме передачи данных (символ «S»), то эта функция заблокирована. Убедиться в том, что мультиметр постоянно отсылает данные по оптическому каналу можно по следующим признакам – мигание инфракрасного светодиода под заглушкой (с помощью фото/видеокамеры) и символ «S» на дисплее. Я не знаю, почему разработчики не поставили минипереключатель в заглушку или фоторезистор, но отсутствие автоотключения серьезный минус.
Этот раунд остался за HoldPeak’ом, ибо автоматическая подсветка, автоотключение через 15 минут, двухпозиционный выключатель и крупные цифры – все это хороший аргумент против UNI-T UT-61E.

Теперь пройдемся по кнопкам:
— HOLD – фиксация/удержание показаний дисплея (отображается символ H)
— RANGE – переключение в режим ручной настройки диапазонов измерения (для отображения большей разрядности)
— REL — режим относительных измерений (для измерений, когда необходимо исключить некую постоянную величину, к примеру, сопротивление измерительных щупов)
— PEAK – режим вывода пиковых (амплитудных) значений
— Желтая и голубая кнопки — активируют режим измерения, который соответствует цвету на поворотном переключателе (желтая – частота, синяя – измерение переменки)

Выход из ручного режима в автоматический осуществляется зажатием кнопки RANGE более 2 секунд.

Режимы измерения на холостом ходу:

Щупы:

Щупы фирменные, с логотипом UNI-T. Длина щупов стандартная – 1 метр:

К качеству щупов нареканий нет – токосъемы не магнитятся и намертво вплавлены в рукоять, имеют паз для лучшего удержания выводных радиокомпонентов. Жаль только, что жала щупов не позолоченные и не имеют колпачков (колпачки/заглушки есть только на разъемах). Изоляция проводов, на мой взгляд, из силикона, поэтому щупы не дубеют на холоде (проверял в холодильнике). Провода, на мой взгляд, имеют приличное сечение, да и стык с рукоятью гибкий – должны прослужить долго. Именно отсутствие этих примочек заставляло чуть ли не каждые пару месяцев разбирать и подпаивать провода к щупам старичка-пенсионера DT-832. После нескольких таких процедур были куплены качественные щупы.
Щупы имеют категорию CAT III 1000V/CAT IV 600V:

Что это означает можно почитать здесь. Для электроизмерительных приборов актуальна следующая табличка различных категорий по защите от перенапряжения:

Там же упрощенно приведены примеры:

Теперь сравнним все вместе — UT-61E->покупные->HoldPeak (сверху-вниз):

Как видим, щупы HoldPeak HP890CN имеют только категорию CAT III 1000V, следовательно они будут похуже UT-61E в плане безопасности:

Но самое интересное, что по наружному диаметру провода (вместе с изоляцией), провода у щупов HoldPeak HP890CN самые тонкие, но по заверениям производителя, позволяют измерять токи до 20А. Возможно, что в связи с заниженной категорией по защите от перенапряжения, сечение жилы равно или больше, чем у обозреваемых щупов, а изоляция тоньше. Я утверждать не буду, но мне кажется, что щупы HoldPeak для 20А не годятся. Что же касается обозреваемого UT-61E, то наружный диаметр провода чуть меньше, чем у моих покупных щупов.
Сопротивление щупов (слева UT-61E, справа HP890CN):

Здесь партия за UT-61E, у него более качественные щупы, чем у HoldPeak.

Дополнительная колодка:

Предназначена, в основном, для измерения параметров как выводных, так и SMD компонентов. Колодка универсальная, поставляется к большинству моделей. Большая ее часть занята гнездами для проверки транзисторов, однако данная модель прибора с транзисторами и индуктивностью не дружит, поэтому мы можем измерить только сопротивление и емкость:

Как пример, замер 1Вт сопротивления 680 Ком:

Подключение к ПК:

Данная модель мультиметра поддерживает подключение к ПК для передачи данных, но к сожалению, интерфейс подключения только RS-232C (к COM порту). Для подключения к USB нужен конвертер. Для защиты ПК при возможных пробоях или неполадках используется оптическая связь – инфракрасный светодиод передает данные, фотоэлемент на одном конце интерфейсного кабеля принимает оптический сигнал и пускает его в понятной форме в COM порт ПК. Другими словами, у нас гальваническая развязка кабеля от измеряемых цепей.
Инфракрасный светодиод закрыт заглушкой:

Сам кабель достаточно длинный, около 1 метра, поэтому без конвертера придется располагать брибор около ПК:

В распоряжении пользователя есть две программы — официальная (UT61E Interface Program Ver. 4.01), поставляемая на диске и имеющая богатый функционал:

И неофициальная (UT61E):

Обе могут строить графики, вести логии и сохранять их в таблицы Excel. Никаких проблем с установкой возникнуть не должно, драйвера не требуются.
Итого, в HoldPeak вообще нет никакого интерфейса, поэтому безоговорочный лидер в этом раунде – UT-61E.

Разборка прибора:

Разбирается прибор очень легко. Для этого необходимо выкрутить 3 самореза и потянуть заднюю крышку. В районе дисплея есть две защелки, но если аккуратно тянуть заднюю крышку, то проблем они не доставят:

Вот так выглядит мультиметр в разобранном виде:

Плата общим планом:

Внутри присутствую два плавких предохранителя на 1А и 10А, поэтому в случае выхода их из строя, придется лезть внутрь устройства:

Для интересующихся доступна даже электрическая схема:

Непосредственное тестирование:

Поскольку я не имею каких-либо калибровочных приборов, эталонов или источников контрольных величин, то сравнивать буду по-простому. Для начала посмотрим, что нам показывают приборы на выходе БП:

Как видим, HoldPeak HP890CN врет на этом диапазоне на 0,05-0,1V. Теперь посмотрим, как обстоят дела у подопечных на более низком напряжении. Для этого добавим еще один контрольный приборчик – 4-х регистровый DIY вольтметр, который иногда мелькает в моих обзорах. Данные приборчики достаточно точно откалиброваны на заводе-изготовителе, поэтому у меня нет оснований не доверять их показаниям. В подтверждение сказанному – сравнение всех приборчиков вместе:

Как видим, показания абсолютно одинаковые, т.е. возможный брак/отклонение можно упустить, ибо все разом одинаково врать они не могут. При более низком напряжении, точность у мультиметров практически одинаковая:

Показания DIY вольтметра и UT-61E практически одинаковые – 1,3887V и 1,3883V, а вот HoldPeak на этом диапазоне чуток завышает, но в заявленную погрешность укладывается. Старичок-пенсионер DT-832 на малых напряжениях показывает точность, аналогичную HoldPeak.
Далее на очереди измерение тока. Для этого нам поможет вот такая приблуда, которая в основном мелькает в моих обзорах ПБ, ну и синий зарядный доктор:

Мультиметры включены в разрыв приспособы последовательно между собой. Для обеспечения хорошего контакта, между собой приборы соединены проводом, ибо соединять между собой два щупа не хотелось:

Как видим, точность приемлемая, но к сожалению, проверить чем-то точным не могу. На более низких токах на всех поддиапазонах ситуация аналогичная:

Далее проверим емкость конденсатора. Для этого я запараллелил 4 конденсатора по 2200мкф на 25 вольт, общая емкость должна быть в районе 8800мкф:

Обозреваемый Ut-61E достаточно точно и быстро определил емкость (конденсаторы не новые), а вот HoldPeak так и не смог показать емкость, как я ни старался. Глянув инструкцию, я увидел, что максимум для него 100 мкф, но уважаемый товарисч AleksPoroshin умудрился измерить сборку кондеров емкостью 14100 мкф. Как он умудрился это сделать – для меня загадка, возможно мне попался паленый мультиметр. А почему паленый? — спросите вы. Да потому, что им вообще невозможно измерять емкость. Как пример, измерение небольшой емкости 22 мкф:

Если UT-61E достаточно точно рассчитал емкость за пару секунд, то HoldPeak считал ее 15-20 секунд, причем, чем больше емкость, тем больше времени требуется прибору для замера. Возможно брак, не знаю.
Теперь по сопротивлению. Поскольку у меня нет высокоточных резисторов или магазинов сопротивлений, то попробуем просто измерить сопротивление малоомного резистора 2,2 Ома:

Ну и высокоомного 680 Ком:

Что мы имеем в сухом остатке – обозреваемый UT-61E прекрасно справился со всеми задачами, показал хорошую точность и скорость работы. HoldPeak – неоднозначный прибор, возможно это только мой экземпляр, но по напряжению немного врет, а емкость измерять им невозможно. Ну реально, не сидеть же полторы минуты с зажатым в щупах кондером, :-). Ну а DT-832 многое не умеет, зато точность за свои деньги просто отличная.

Пожелания разработчикам:
— добавить позицию выключения на барабане с двух сторон, как в HoldPeak, кнопку выключения (для уменьшения износа контактов переключателя) и функцию автоотключения (решение есть)
— добавить механическую защиту «от дурака», как в HoldPeak
— добавить подсветку экрана (проблема решаема)
— добавить режим «пробника» фазы и сенсорного тестирования, как в модели UT-61A
— реализовать питание от литиевого аккумулятора, либо от распространенных элементов питания АА с возможностью заряда (реализация проста)
— изменить интерфейс подключения к ПК через USB (одновременно решилась бы проблема заряда источника питания)
— желателен чехол для хранения

Плюсы:
+ бренд, гарантия качества
+ стоимость
+ скорость измерения
+ точность
+ разрядность дисплея в 22000 отсчетов
+ возможность подключения к ПК для снятия логов
+ наличие аналоговой шкалы
+ измерение истинных среднеквадратичных значений (TrueRMS)
+ четкий мягкий барабан
+ измерение большой емкости

Минусы:
— питание от 9V элемента питания
— нет автоотключения, подсветки экрана
— нет возможности измерения индуктивности, температуры и проверки транзисторов

Вывод: мультиметр UNI-T UT-61E — идеальный вариант для дома, когда нужна хорошая скорость и точность. Это качественный «народный» мультиметр за вменяемую сумму. HoldPeak HP890CN неплохой мультиметр, имеет кучу удобных примочек и защит, но вот точность иногда похрамывает, а иногда и вовсе. С другой стороны, мультиметр должен быть точным и быстрым, а потом уже удобным, поэтому все же до UT-61E он не дотягивает. DT-832 — базовый вариант для дома или работы, типичная рабочая лошадка с приемлемой точностью и хорошей ценой.

Киска:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

UNI-T UT61E (UTM161E) начало, краткий обзор, и то что мог еще сделать производитель

Решили мы на работе оборудование обновить, а точнее закупить новое, среди которых несколько новых мультиметров, и попал мне на глаза приборы фирмы UNI-Trend. Не долго думая заказали на работу UNI-T UTM161E, который является полноценной но устаревшей версией UT61E, отличия которых я опишу позже. На работу заказывали в местном магазине, и обошелся он нам со скидкой в 122$.

Не долго думая я решил поискать по интернету цены на данный девайс, и как только я наткнулся на сайт DealExtreme - я понял что ценообразование у нас просто ужасное, так как данный прибор, который является обновленной версией того что взяли на работу стоит в 2!!! раза дешевле (а именно - 59.20$), и это с доставкой из Китая!

Не  долго думая я решил поменять свой мультиметр M890D на что-то более удобное и точное, и я уже знал на что. Вернувшись из отпуска я оформил заказ, и тут понеслось! Сколько прикольных и очень дешевых девайсов делают китайцы, некоторые из них необходимо подвергать копеечной доработке, а некоторые начинают работать сразу, а цены - у нас за эти деньги и деталей не купишь на такие девайсы, а там - и плата, и монтаж. Ждать формирования заказа пришлось долговато (14 дней), так как заказ состоял из 8 позиций, часть из которых отсутствовала у них на складах, и часть они послали второй посылкой. Посылка пришла удивительно быстро - за 10 дней она была уже у меня на почте.

UNI-Trend UT61E

Первые впечатления от прибора - фирма находится в китае, но с учетом этого мультиметр был выполнен достаточно качественно, а именно - пластмасса корпуса с прорезиненными вставками, щупы, сопротивление которых 0,042 Ом, держатель батареи который предотвращает переполюсовку и избавляет от ужасных разъемов подключения для "Кроны".

Отличия UT61E от UTM161E заключаются лишь в одном - они добавили ребра жесткости в заглушку порта, и в отличии от UTM161E у которого при нажатии кнопок под дисплеем наблюдались "переливы" дисплея вызванные изменением давления на дисплей, в UT61E данной проблемы уже не было. По схемотехнике - кварц который должен быть по схеме и даташиту на 4.0 MHz в моем UT61E стоит на 3.999 MHz. Какой кварц стоит в UTM161E - я не знаю, и надо будет отнести прибор метрологам на калибровку, и все станет ясно.

Теперь о недостатках:
- отсутствие подсветки
- в комплекте идет COM кабель для подключения к компьютеру
- отсутствует ПО под Linux
- отсутствует возможность измерения температуры
- авто выключение заблокировано режимом передачи данных в порт
- отсутствует режим измерения MAX/MIN вместо которого присутствует режим измерения пиковых значений.

Плюсы данного агрегата:
- высокая точность (разрядность до 22 000!!!)
- авто выбор диапазонов
- большая скорость обновления (2 раза в секунду)
- подключение к компьютеру
- измерение емкости до 220 000 мкФ!!!
- обрезиненный корпус + качество сборки

Часть недостатков таких как COM кабель, ПО под Linux, подсветка, выключение передачи данных с активацией режима авто выключения, режим MAX/MIN можно исправить, кроме измерения температуры (можно сделать приставку, или отдельный девайс, что будет удобнее).

В данной статье я опишу доработку связанную с добавлением USB в мультиметр.

Изначально я планировал купить в китае готовый кабель на PL2303 и припаять его в штатный адаптер, но пока кабель шел ко мне почтой китая я успел передумать, найти микросхемку FT230 в корпусе SSOP-16 на местном радио рынке. Собирать это все в штатном адаптере я посчитал не очень красивым решением, да и микросхемка на столько маленькая, что вся конструкция могла запросто вместится в заглушку порта мультиметра.

Преобразователь с IR порта в USB виртуальный COM порт на FT230
Схемы как таковой нет, вся информация находится в печатной плате и в архиве в виде даташитов, а программа конфигурации FT230 - на сайте производителя (FT Prog), единственное на что необходимо обратить внимание при конфигурации: необходимо инвертировать линию RXD, а вывод C2 назначить как TXLED#.
Допиленная штатная заглушка UTM161E

Так как я в самом начале говорил про отличия моделей и про ребра жесткости в заглушке UT61E - я использовал заглушку от UTM161E, но никто не мешает удалить распорку и использовать штатную заглушку.

Пропиливаем в корпусе места под разъем и фотоприемник. Для индикации работы на плате я предусмотрел светодиод, над которым в корпусе необходимо установить световод выточенный в виде цилиндра из кусочка оргстекла.

Геометрия платы из-за формы заглушки - не прямоугольная. По бокам плату надо сточит в форме трапеции с сужением к разъему, и узкую сторону скруглить.


Вклеиваем плату на место. Компенсируем отсутствие распорки кусочком микропористой резины (можно просто вклеить заглушку в корпус, но это не мой метод, да и ремонтопригодности никакой).
Проверяем.

Несколько слов о схеме - перед установкой платы в заглушку необходимо настроить схему усилителя под конкретный фотоприемник методом подбора тока через него сопротивлением резистора (у меня 2K7).

Почему именно разъем miniUSB - механическая прочность и распространенность, хотя последнее относится и к microUSB, но они имеют свойство "отваливаться" от платы.

Ну и на последок: плата и даташиты

В следующей статье я опишу исправление остальных недостатков путем вживления в мультиметр дополнительного "мозга".

doommen.blogspot.com

Страничка эмбеддера » Обзор UNI-T UT61E

Недавно, ко мне приехал мультиметр UT61E c динодиректа. И я начал собирать всю доступную информацию о нем, итак:





Обзор самого мультиметра



Подключение к компьютеру

При подключении через китайский переходник оказалось, что мультиметр по линии DTR потребляет больше тока, чем этот переходник может выдать, и не работает. Для правильной работы нужно установить линию DTR, но не устанавливать RTS.

Мультиметр общается с компьютером на довольно странных настройках 19200, 7o1.

При подключении, мультиметр выдает вот такие данные:

200010300020
622580310020

Описание протокола содержится в даташите на контроллер ES51922 (начиная со стр. 21).

Для снятия данных есть две программы:

  • Неофициальная http://www-user.tu-chemnitz.de/~heha/hs_freeware/UNI-T/ она умеет показывать показания большими буквами и строить график, правда сохранять его не умеет. Интерфейс выглядит так:Программу можно развернуть на весь экран и буквы будут просто огромными.

    Если хочется получить график, то эта программа является DDS-сервером. Как им пользоваться, описано в английской версии вики-статьи и в файле readme.txt программы. Данные можно сливать напрямую в excel или labview.

  • Официальная программа (взять можно тут). выглядит вот так:


    Кроме собственно, показывания циферок, умеет вести лог и сохранять в виде excel-таблицы. Можно задавать интервал с которым сэмплировать данные. Имеет Pass/fail показометр.



Другие заметки

  • Как сказано в инструкции, если напряжение при измерении герц (Hz) будет больше 15В и будет находится в звуковом диапазоне, мультиметр будет издавать звук, соответствующей частоты. Почему именно 15 вольт, мне не понятно.
  • Милливольты отделены от вольт не случайно, вход для милливольт имеет крайне высокое входное сопротивление – порядка 3гигаом. Вход для вольт имеет обычное сопротивление – 10Мом
  • Кому интересен мультиметр изнутри, можно посмотреть фотки тут (там-же рассказывают, как прикрутить к мультиметру подсветку, но я бы не стал жертвовать hold’ом, который тут организован хорошо)



Схема

Оказывается, доступна схема мультиметра и кабеля RS232.

Даташит на  ES51922

Даташит на AD737J



Если вы знаете другие интересные сведения о мультиметра, отпишитесь пожалуйста.

bsvi.ru

Заметки malykh.com : Мультиметр Uni-T UT61E

Решил все же обновить свой старый мультиметр (старичок на FS9922-DMM3). Уже не устраивает скорость работы (выбор диапазона и прозвонка). Кроме того, реально нужна возможность подключения к PC (вести логи напряжения или тока).

Выбрал известный вариант - Uni-T UT61E:

Обзоров много, поэтому кратко и субъективно. Речь именно о модели с буквой E на конце. Другие UT61 функционально отличаются и довольно сильно.

Что в нем интересного? 22000 отсчетов, хорошая точность и небольшая погрешность, довольно высокая скорость работы, есть подключение к PC.

Что плохого? Питание от 6F22 ("Крона"), нет автоотключения, нет подсветки, нет замера температуры.

В реальности недостаток для меня только в использовании "Кроны". Но на данный момент в природе нет аналогичной модели (цена, габариты, скорость, подключение к PC) с питанием от более удобных элементов (AA или хотя бы AAA).

Остальное не мешает. Подсветка экрана иногда могла бы быть полезной, но обычно она включается только кратковременно, что сильно уменьшает ее смысл. Температуру и на Minipa я не измерял (даже не знаю, где сейчас термопара от него). Автоотключение мне обычно, наоборот, мешает (да и это опять же вопрос элементов питания).

А так у меня есть некоторые претензии к экрану UT61E (об этом редко упоминают). После моего старого Minipa не сказать, что страшный, но все же хуже - менее контрастный, сами цифры ощутимо меньше размерами. Но зато сам мультиметр меньше:


(слева Uni-T UT61E, справа Minipa ET-997)

В остальном все нравится. Собран неплохо, в руках ощущается цельно, переключатель режимов плавный. Не совсем удобно, что режимы переменного и постоянного тока на одном положении переключателя, а режим нужно выбирать синей кнопкой. Но по умолчанию выбирается постоянный ток, который мне нужен гораздо чаще, поэтому не мешает.

Скорость работы весьма хорошая. Автовыбор диапазона шустрый. "Аналоговая" шкала вообще отлично работает - быстрее, чем отображение чисел. В Minipa она была совсем бесполезной, здесь же видны даже быстрые изменения значений.

И "прозвонка" быстрая. Практически как "олд-скул" мультиметры 83x, только без хрипа. Это реально удобно (на Minipa все же она была тормозноватой, не сильно, но мешало).

22000 отсчетов. Это означает, что значения до 2В видны с четырьмя разрядами после запятой:

Соответственно, значения около 12В (автомобильная электрика) видны с тремя разрядами после запятой.

Да и заявленная погрешность весьма приличная. Есть поддержка True RMS (хотя мне это не актуально).

Поддерживается подключение к PC. Провод в комплекте:

С гальванической (оптической) развязкой, но с RS232 со стороны PC. Устарело... Но при наличии адекватного адаптера RS232-USB нормально Я использую старый непонятный адаптер Espada на Prolific. Проблем нет (даже при многочасовой работе).

В комплекте CD с программой. Программа кривовата: умеет подключаться только к COM1-COM4. Пришлось порты переключать в настройках устройств ("железный" COM1 уводить). Да и интерфейс даже не из 2000-х, а из 1990-х:

Но работает. В принципе, протокол несложный, описан в документации по ES51922. При желании недолго написать свой консольный, но какой-нибудь хитрый логгер. В этом преимущество относительно новомодных мультиметров с подключением через USB HID.

Кстати, автоотключение отсутствует из-за постоянной работы UT61E в режиме передачи данных (ничего включать не надо, соответствующая иконка горит на экране).

В целом впечатления от Uni-T UT61E очень хорошие. Мультиметр мне понравился. За его стоимость (меньшe $60) очень хороший вариант, рекомендую, если недостатки не пугают. Но, повторюсь, речь именно о UT61E. Другие версии могут показаться более функциональными, но в плане скорости (это очень важно) я бы брал только E-версию.

Еще по этой теме:
Изображения из альбомов:

malykh.blogspot.com

Отправить ответ

avatar
  Подписаться
Уведомление о
