Какие основные функции имеет мультиметр UNI-T UT61E. Насколько точные измерения он обеспечивает. Каковы его преимущества и недостатки по сравнению с другими моделями. Стоит ли его покупать для домашнего или профессионального использования.

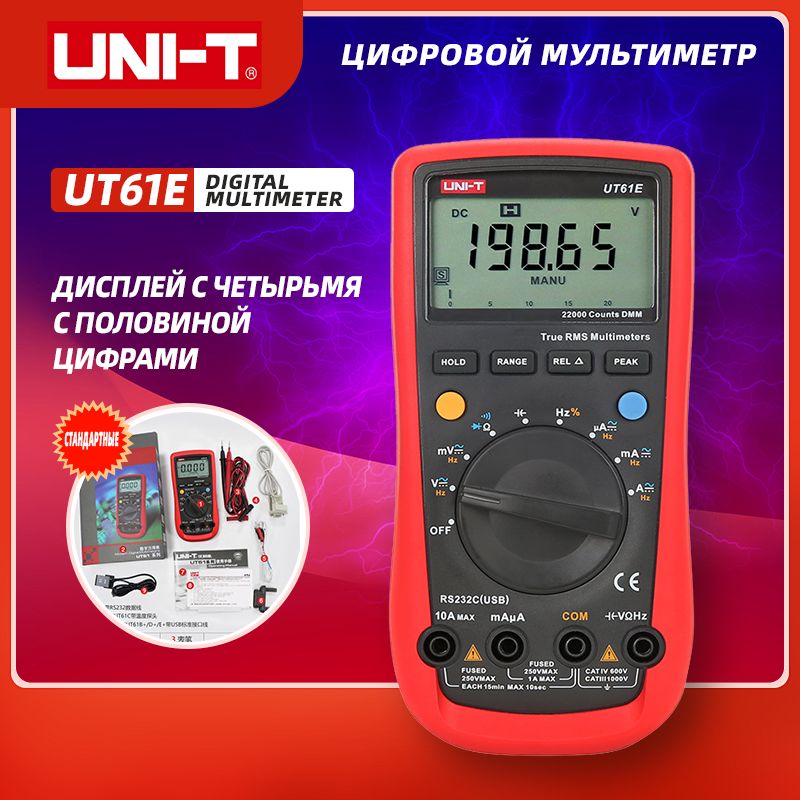

Основные характеристики мультиметра UNI-T UT61E
Цифровой мультиметр UNI-T UT61E относится к профессиональным моделям среднего ценового диапазона. Он обладает следующими ключевыми характеристиками:
- Разрядность дисплея: 22000 отсчетов
- Базовая погрешность: 0,1%
- Измерение True RMS
- Автоматический и ручной выбор диапазонов
- Измерение напряжения, тока, сопротивления, емкости, частоты
- Прозвонка цепей и проверка диодов
- Функция относительных измерений
- Подключение к компьютеру через RS-232 или USB
Как видим, прибор обладает широким функционалом и высокой точностью измерений, что позволяет использовать его как для бытовых, так и для профессиональных задач.
Возможности измерений мультиметра UT61E
Измерение напряжения
Мультиметр позволяет измерять:
- Постоянное напряжение в диапазоне от 220 мВ до 1000 В с точностью ±(0,1% + 2 ед. счета)
- Переменное напряжение от 220 мВ до 750 В с точностью ±(0,8% + 10 ед. счета)
Высокая разрядность в 22000 отсчетов обеспечивает измерение напряжения с 4 знаками после запятой в диапазоне до 2 В. Это удобно, например, при работе с автомобильной электроникой.
Измерение тока
Прибор способен измерять:
- Постоянный ток от 220 мкА до 10 А с точностью ±(0,5% + 10 ед. счета)
- Переменный ток от 220 мкА до 10 А с точностью ±(0,8% + 10 ед. счета)
Поддержка True RMS позволяет корректно измерять ток несинусоидальной формы, например, в импульсных источниках питания.
Дополнительные возможности мультиметра
Помимо базовых измерений, UNI-T UT61E обладает рядом полезных дополнительных функций:
- Измерение частоты в диапазоне от 10 Гц до 220 МГц
- Измерение емкости конденсаторов от 22 нФ до 220 мФ
- Проверка диодов
- Прозвонка электрических цепей с быстрым звуковым откликом
- Функция относительных измерений для компенсации погрешностей
- Удержание показаний на дисплее
- Аналоговая шкала для визуализации быстрых изменений
Наличие этих функций делает прибор универсальным инструментом для различных электротехнических работ.
Преимущества мультиметра UNI-T UT61E
Анализ характеристик и отзывов пользователей позволяет выделить следующие основные достоинства данной модели:
- Высокая точность измерений благодаря 22000 отсчетам и малой погрешности
- Поддержка True RMS для корректных измерений несинусоидальных сигналов
- Быстрый автоматический выбор диапазонов измерений
- Возможность подключения к компьютеру для ведения логов
- Качественная сборка и эргономичный корпус
- Хорошее соотношение цена/качество для профессиональной модели
Эти преимущества делают UNI-T UT61E отличным выбором как для домашних мастеров, так и для профессиональных электриков.
Недостатки мультиметра
При всех достоинствах, у прибора есть и некоторые недостатки:
- Питание от батареи типа «Крона» (6F22)
- Отсутствие подсветки дисплея
- Нет функции автоотключения
- Отсутствие измерения температуры
- Дисплей менее контрастный, чем у некоторых аналогов
Однако эти минусы не критичны и в целом не влияют на основной функционал мультиметра.
Сравнение UNI-T UT61E с аналогами
Чтобы оценить место UT61E на рынке, сравним его с некоторыми популярными моделями:
UNI-T UT61E vs Fluke 115
- UT61E имеет большую разрядность (22000 vs 6000 отсчетов)
- UT61E дешевле примерно в 2-3 раза
- Fluke 115 имеет подсветку дисплея и автоотключение
- Точность базовых измерений сопоставима
UNI-T UT61E vs MASTECH MS8229
- UT61E имеет значительно большую разрядность и точность
- MS8229 может измерять температуру, влажность и освещенность
- UT61E быстрее в работе и имеет лучшую прозвонку
- MS8229 дешевле примерно на 30-40%
Как видим, UNI-T UT61E выигрывает у более дешевых моделей по точности и функционалу, но уступает топовым брендам в некоторых дополнительных возможностях.
Стоит ли покупать UNI-T UT61E?
Подводя итог, можно сказать, что мультиметр UNI-T UT61E будет отличным выбором для:
- Профессиональных электриков и инженеров, которым нужен точный прибор по разумной цене
- Радиолюбителей, занимающихся ремонтом электроники
- Автоэлектриков, работающих с бортовыми системами
- Домашних мастеров, желающих иметь надежный инструмент высокого класса
Если вам не критичны отсутствие подсветки и автоотключения, а нужен точный и функциональный мультиметр с возможностью подключения к компьютеру, то UNI-T UT61E станет отличным выбором, предлагая профессиональный уровень по доступной цене.
UNI-T UT61E в плане эргономики и сравнение нескольких пар щупов / Thunderheart Reviews / iXBT Live
UNI-T UT61E — наверно самый популярный мультиметр в своем ценовом сегменте. Высокая точность и возможность подключения к ПК для логгирования сделали эту модель хитом продаж, но этот обзор не про ее возможности и точность, а про мои очень субъективные ощущения от использования и сравнение с другими моими мультиметрами. Также я провел мини-тест щупов (комплектных, покупных и самодельных). Но начнем с самого начала: мультиметр я купил на Taobao в комплекте с USB дата-кабелем (UT61E+USB数据线).
СТРАНИЦА ТОВАРА НА TAOBAO
СТРАНИЦА YOYBUY.COM
Я использовал сервис BuyForMe посредника YOYBUY. Они новорегам дают купон на $10, который можно применять на заказы от $50.Мультиметр пришел в фирменной коробке, которая одна на всю 61 серию, а модель указана на торце галочкой:
Комплектация: мультиметр, щупы с заглушками (зачем они их ставят?), переходник для SMD компонентов, дата-кабель с интерфейсом RS-232, нефирменный переходник RS-232->USB…
… инструкция на китайском, гарантийный талон на китайском и mini CD с ПО
На гарантийном талоне стоит печать SEP 2017, что, как мне кажется, является датой производства
Также в комплекте шла 9В батарейка, которая была уже вставлена в мультиметр. Чтоб достать ее нужно открутить саморез на обратной стороне мультиметра…
… и вытащить держатель, в котором сидит крона
В моем экземпляре установлена свеженькая GP SuperCell, хотя у других видел другие модели батареек. Сам держатель сконструирован так, что невозможно перепутать полярность при установке
Делая заказ, я выбрал опцию с USB дата-кабелем и наивно думал, что получу USB-кабель UT-D04, но оказалось, что продавец под «USB数据线» имел ввиду стандартный RS232C кабель UT-D02 с noname переходником на USB, что меня немножко огорчило. Вот инфракрасный порт со снятой заглушкой:
Передача данных работает постоянно пока включен мультиметр. Это можно проверить глядя через камеру телефона. Вот так выглядит громоздкая конструкция из комплектного кабеля и переходника, установленная на мультиметр:
Баксов за 8.16 можно купить UT-D04, но эту цену я считаю слишком завышенной. За $8.45 я купил отличный мультиметр BSIDE ZT102. Кроме ZT102 у меня есть еще BEST DT-9205M+, купленный в свое время за $7.59. У них и у обозреваемого UT61E разные ценовые категории, но есть эксплуатационные моменты, которые не зависят или мало зависят от цены прибора и их можно сравнивать по этим характеристикам. Например, покрытие корпуса. Меня всегда выводили из себя ультраскользкие мультиметры. Складывается такое ощущение, что некоторые производители не хотят или не могут додуматься до такой простой мелочи как резиновые ножки. Да, прорезиненный корпус как у UT61E может стоит недешево, но пара резиновых ножек вряд ли повлияют на цену мультиметра. В этом плане UT61E не идеален, но на 2 порядка выше двух других.
Второй момент — контрастность дисплея. Тут UT61E не может ничем похвастаться — дисплей у него заслуживает максимум удовлетворительной оценки, в то время как у дешевого DT-9205M+ он на голову выше. У ZT102 дисплей тоже не отличается контрастностью, зато есть подсветка, отсутствующая у двух других.Еще один неоспоримый плюс DT-9205M+ — кнопка Power. Вроде как мелочь, тем более при такой цене, как у UT61E, но компания Uni-Trend решила, что руки у нас не отвалятся крутить диск выбора режима для включения/выключения. Зато UT61E имеет аналоговую шкалу, которая лично для меня абсолютно бесполезная функция.
Самый большой плюс UT61E для меня — отсутствие автовыключения. Да, для меня это большой плюс, потому что не надо раз в 15 минут нажимать кнопку, чтоб прибор не вырубался. Еще хотелось бы подсветку без автовыключения и нормальный контрастный дисплей. Ну и пора наконец покончить с этими кронами и перейти на литиевые аккумуляторы или хотя бы на 2хААА как у ZT102.
Перейдем к комплектным щупам — они очень неплохие и их сопротивление, согласно самому UT61E, составляет 0.08ΩКомплектные щупы ZT102, несмотря на ценовую разницу, не сильно отстают от сабжовских:
А вот щупы, идущие с DT-9205M+, хорошими никак не назовешь — 0.30Ω
А вот щупы-крокодилы ZQC, купленные на Aliexpress за $0.63 (сейчас стоят $0.86), лучше обходить стороной. Провода изначально были тупо обжаты. Я их спаял сразу после получения, но на результат это не повлияло:
А вот мои самодельные на основе 43.5мм крокодилов из чистой меди, вот таких бананов и метрового медного аудиокабеля 2х1.5мм сечения, купленного в местном магазине за €1.15. Результат неплохой, как мне кажется:)
И так, кроме щупов, что хорошего в UT61E?
1. подключение к ПК, несмотря на примитивную и недоработанную программу и архаичный RS232C кабель
2. отсутствие автовыключения. Я сам могу выключить когда мне надо, а если забуду — не беда. Главное, на нервы не будет действовать своими писками
3. прорезиненный корпус. Не то что совсем не скользит, но в сравнении с ZT102 и DT-9205M+ это небо.
Что плохого?
1. дисплей, привезенный дедом с войны
2. нет подсветки
3. нет кнопки вкл/выкл
4. жрет крону, которые так любил дед во время войны
5. совершенно идиотский RS232C кабель, к которому надо докупить такой же громоздкий переходник или раскошелиться на 8 баксов за нормальный кабель, ибо COM-порты давно вымерли даже на настольных системах (чую кто-то сейчас захочет написать про свой ненаглядный комп с COM-портом:))
6. передача данных работает постоянно (поэтому автовыключение в этой модели деактивировано) и жрет крону.
Я, как отметил в самом начале, намеренно не затронул тему точности, режимов, диапазонов и пр, так как хотел говорить именно об эргономике. Все вышесказанное является моим сугубо субъективным мнением, поэтому стрелять в меня за то, что я против автоотключения или RS232-кабеля, не надо:)
Пару слов о доставке: выбрал я самую дешевую доставку, которую предлагал YOYBUY — заказную посылку Почты Китая. Заказ был оформлен вечером 23 января. На следующий день дали трэк, а фактически отправили 26-го числа. Уже утром 2-го февраля я получил картонную коробку в идеальном состоянии. Думаю переплачивать за более дорогие варианты доставки не имеет никакого смысла. Оплачивал PayPal-ом, чтоб свести все риски к минимуму. В целом работой YOYBUY.com я остался доволен, если не считать всякие комиссии.
Надеюсь обзор и сравнение щупов были интересными:) Всем бобра и бабла!
Профессиональный мультиметр UNI-T UT61E 13-0048 позволяет измерить постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, частоты и емкости. ЖК-дисплей упрощает считывание информации. Прибор оснащен защитой от перегрузки, что гарантирует надежность и безопасность в эксплуатации. Защитный холстер обеспечивает устойчивость к механическим повреждениям в случае падения.
Этот товар из подборокКомплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 47
Произведено
Указанная информация не является публичной офертой Отзывы о мультиметре UNI-T UT61EОставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.696 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
Сервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если:
Гарантия производителяГарантия производителя 1 годГарантийный ремонтЗдесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
cxema.org — Обзор мультиметра UT61E от UNI-T
Уже 2 недели пользуюсь этим прибором и решил поделиться впечатлениями. Это одна из ведущих моделей компании-производителя и является довольно дорогим прибором. Сейчас на Gearbest его можно купить примерно за 48$. Не скажу, что мультиметр профессиональный, но мало чем отличается от дорогих профи-моделей. К тому же он относится к классу TrueRMS и способен корректно измерять почти любой сигнал, будь то ШИМ или линейный.
Прибор поставляется в фирменной коробке, с 2 паспортами, на китайском и английском языках. Комплектуется оригинальными щупами, CD диском с программой для стыковки с компьютером, кабелем для подключения к COM порту и многофункциональным разъемом для работы с обычными и SMD компонентами без использования основных щупов. Девайс довольно большой и просто засунуть в карман не получится. Дизайн отличный! Прибор снабжен довольно крупным дисплеем, но без подсветки.
Сзади имеются небольшие резиновые ножки, которые не дадут ему скользить по горизонтальной поверхности. А также есть подпорка для работы в наклонном положении. Щупы высококачественные, с заглушками, имеют сопротивление около 0.1 Ом. Многофункциональный разъем сделан добротно, он вставляется на место щупов и служит для высокоточных измерений, ведь его сопротивление еще меньше, чем у щупов. Да еще влияние помех будет минимально. Контакты разъема позолочены. С его помощью очень удобно работать с компонентами поверхностного монтажа. Разъем может работать и с обычными транзисторами.
Но, к сожалению, версия прибора с индексом Е не поддерживает режим измерения коэффициента усиления и других параметров транзисторов. Просто разъем универсальный – для всей линейки этих мультиметров. Переключатель режимов измерений фиксируется четко, без люфта и шатаний. Все кнопки на подушечках, при нажатии не издают щелчков, что является большим плюсом – прослужат долго.
Под дисплеем расположены 4 кнопки. Кнопка HOLD при однократном кратковременном нажатии «замораживает» на дисплее измеренные данные, если же удерживать ее, то активизируется таймер. Прибор сделает измерение через 5 сек и «заморозит» данные. Режим HOLD на дисплее индуцирует соответствующая иконка. Кнопка RANGE позволяет выбрать автоматический или ручной режим измерения. Если нажать и удержать, то произойдет переход в автоматический режим. В этом случае надо только поставить основной переключатель на требуемый вид измерения, например, омметр, и мультиметр сам поймет на какой диапазон настроится – Ом, кОм или МОМ. Кнопка REL позволяет скомпенсировать вносимые самим прибором погрешности, т. е можно задать 0 отсчета. При повторном нажатии эта функция сбрасывается. Вторая функция кнопки REL — активация передачи данных на компьютер, если удерживать ее более 3 сек. Кнопка PEAK для измерения минимальных и максимальных значений. Под этими кнопками есть еще 2 желтого и синего цвета. Они определяют режимы работы основного переключателя. Около некоторых положений переключателя изображены дополнительные значки желтым и синим цветом. Например, в случае измерения сопротивления есть целых 3 режима: омметр, прозвонка цепей и проверка диодов.
Прозвонка и проверка диодов нарисованы синим, значит на этот режим переключаемся синей кнопкой. Если основной переключатель стоит в положении «V»- напряжение, то синей копкой можно перейти к измерению переменного напряжения, а желтой — в режим частотомера. Внизу расположены 4 входных разъема. COM или земля используется для всех измерений. Для измерения тока есть 2 разъема в зависимости от величины: диапазон от 1А до 10А (крайний левый вход) или до 1А с маркировкой mA?A. CD диск содержит программное обеспечение для подключения мультиметра к компьютеру. Передача данных оптическая, что обеспечивает гальваническую развязку. Кабель подключается к разъему на тыльной стороне прибора, который в обычном состоянии закрыт крышечкой.
По умолчанию прибор комплектуется кабелем для COM порта, хотя можно дополнительно заказать и для USB. К сожалению у моих ноутбуков нет COM порта, а переходника не оказалось в ближайшем магазине. Поэтому могу только посмотреть как выгядит программа. Она может показывать текущее значение, а также строить графики.
Например можно составить график наблюдения за зарядом или разрядом батареи в разных условиях, с разной нагрузкой, при утечке конденсаторов, в зависимости от времени и т.д. Питается мультиметр от батареи 6F22 (Крона) на 9В. Из недостатков: нет измерителя температуры, автоотключения и подсветки дисплея. Как было уже сказано именно это модель не поддерживает измерение параметров транзисторов. Но я редко пользуюсь этой функцией мультиметра. Для этого у меня есть бюджетный транзисторный тестер.
Достоинств очень много. Это высокоточный прибор почти профессионального уровня. В интернете есть видеообзор его сравнения с профессиональными мультиметрами компании FLUKE, и UT61 почти ничем не отличается.
Особенно радует наличие частотомера. В инструкции указаны следующие параметры для модели с буквой Е: измерение частоты от 10Гц до10МГц при уровне сигнала от 300мВ до 30В эфф(уровень постоянного тока равен 0), от 10МГц до 40МГц при уровне сигнала от 400мВ до 30В эфф, выше 40 МГц – неопределенно. Во избежание травм не измеряйте частоту с действующим напряжением выше 30В! Очень важен для меня и большой дисплей. Скорость срабатывания звукового сигнала при прозвонке практически мгновенная.
Большим плюсом считаю очень точное измерение низкоомных сопротивлений, точностью +/- 0.1 Ом. Это сопротивление измерительных щупов и может быть скомпенсировано. При сравнении моего мультиметры от «MASTECH» MS8239 c UT61E последний однозначно выигрывает.
Купить можно тут
Цифровой мультиметр UNI-T UT61E — ToolBoom
Цифровой мультиметр UNI-T UT61E – высококачественный многофункциональный цифровой мультиметр. Это удобное портативное устройство питается от 9-вольтной батареи. В мультиметре UNI-T UT61E предусмотрены измерения различных параметров (напряжение, ток, сопротивление, емкость, частота) и тесты (тестирование диодов, прозвонка цепи), функция удержания данных, аналоговая гистограмма.
Особенности
- ЖК-дисплей.
- Функция удержания данных.
- Аналоговая гистограмма.
- Автоматический/ручной выбор диапазона.
- Относительные измерения (REL).
- Различные измерения:
- Постоянного напряжения.
- Переменного напряжения.
- Постоянного тока.
- Переменного тока.
- Сопротивления.
- Емкости.
- Частоты.
- Тестирование диодов.
- Прозвонка цепи.
- Сигнализатор разрыва цепи.
- Питание от батареи.
- Интерфейс: RS232, USB.
- Простота подключения и работы.
- Электробезопасность: EN61010-1, CATII600V/CATI1000V.
Технические характеристики
| Функция | Диапазон | Точность |
|---|---|---|
| Постоянное напряжение | 220 мВ/2.2 В/22 В/220 В/1000 В | ±(0.1%+2) |
| Переменное напряжение | 220 мВ/2.2 В/22 В/220 В/750 В | ±(0.8%+10) |
| Постоянный ток | 220 мкА/2200 мкА/22 мА/220 мА/2.2 А/10 А | ±(0.5%+10) |
| Переменный ток | 220 мкА/2200 мкА/22 мА/220 мА/2.2 А/10 А | ±(0.8%+10) |
| Сопротивление | 220 Ом/2.2 кОм/220 кОм/220 кОм/ 2.2 МОм/22 МОм/220 МОм | ±(0.5%+10) |
| Емкость | 22 нФ/220 нФ/2.2 мкФ/22 мкФ/ 220 мкФ/2.2 мФ/22 мФ/220 мФ | ±(3.0%+5) |
| Частота | 10 Гц – 220 МГц | ±(0.01%+5) |
| Частотная характеристика | 45 Гц ~ 10 кГц | |
| Скважность | 0.1% ~ 99.9% | |
| Входной импеданс при измерении DC напряжения | ~ 10 МОм | |
| Общие характеристики | ||
| Питание | батарея 9 В (6F22) | |
| Дисплей | ЖКД, 43 × 65 мм | |
| Размер | 180 × 87 × 47 мм | |
| Вес | 370 г | |
Инструкции
Загрузить Руководство пользователя для Цифрового мультиметра UNI-T UT61E (англ.).
Загрузить Руководство пользователя для Цифрового мультиметра UNI-T UT61E (рус.).
Программное обеспечение
Загрузить Программное обеспечение для Цифрового мультиметра UNI-T UT61E.
Видео
Заглядывайте во вкладку Видео – там вы найдете еще больше видеообзоров!
Комплектация
- Цифровой мультиметр UNI-T UT61E (1 шт.)
- Щупы (2 шт.)
- Многоцелевая насадка (1 шт.)
- Кабель USB (1 шт.)
- Руководство пользователя (1 шт.)
Обратите внимание! Батареи в комплект не входят.
Заметки malykh.com : Мультиметр Uni-T UT61E
Решил все же обновить свой старый мультиметр (старичок на FS9922-DMM3). Уже не устраивает скорость работы (выбор диапазона и прозвонка). Кроме того, реально нужна возможность подключения к PC (вести логи напряжения или тока).Выбрал известный вариант — Uni-T UT61E:
Обзоров много, поэтому кратко и субъективно. Речь именно о модели с буквой E на конце. Другие UT61 функционально отличаются и довольно сильно.
Что в нем интересного? 22000 отсчетов, хорошая точность и небольшая погрешность, довольно высокая скорость работы, есть подключение к PC.
Что плохого? Питание от 6F22 («Крона»), нет автоотключения, нет подсветки, нет замера температуры.
В реальности недостаток для меня только в использовании «Кроны». Но на данный момент в природе нет аналогичной модели (цена, габариты, скорость, подключение к PC) с питанием от более удобных элементов (AA или хотя бы AAA).
Остальное не мешает. Подсветка экрана иногда могла бы быть полезной, но обычно она включается только кратковременно, что сильно уменьшает ее смысл. Температуру и на Minipa я не измерял (даже не знаю, где сейчас термопара от него). Автоотключение мне обычно, наоборот, мешает (да и это опять же вопрос элементов питания).
А так у меня есть некоторые претензии к экрану UT61E (об этом редко упоминают). После моего старого Minipa не сказать, что страшный, но все же хуже — менее контрастный, сами цифры ощутимо меньше размерами. Но зато сам мультиметр меньше:
(слева Uni-T UT61E, справа Minipa ET-997)
В остальном все нравится. Собран неплохо, в руках ощущается цельно, переключатель режимов плавный. Не совсем удобно, что режимы переменного и постоянного тока на одном положении переключателя, а режим нужно выбирать синей кнопкой. Но по умолчанию выбирается постоянный ток, который мне нужен гораздо чаще, поэтому не мешает.
Скорость работы весьма хорошая. Автовыбор диапазона шустрый. «Аналоговая» шкала вообще отлично работает — быстрее, чем отображение чисел. В Minipa она была совсем бесполезной, здесь же видны даже быстрые изменения значений.
И «прозвонка» быстрая. Практически как «олд-скул» мультиметры 83x, только без хрипа. Это реально удобно (на Minipa все же она была тормозноватой, не сильно, но мешало).
22000 отсчетов. Это означает, что значения до 2В видны с четырьмя разрядами после запятой:
Соответственно, значения около 12В (автомобильная электрика) видны с тремя разрядами после запятой.
Да и заявленная погрешность весьма приличная. Есть поддержка True RMS (хотя мне это не актуально).
Поддерживается подключение к PC. Провод в комплекте:
С гальванической (оптической) развязкой, но с RS232 со стороны PC. Устарело… Но при наличии адекватного адаптера RS232-USB нормально Я использую старый непонятный адаптер Espada на Prolific. Проблем нет (даже при многочасовой работе).
В комплекте CD с программой. Программа кривовата: умеет подключаться только к COM1-COM4. Пришлось порты переключать в настройках устройств («железный» COM1 уводить). Да и интерфейс даже не из 2000-х, а из 1990-х:
Но работает. В принципе, протокол несложный, описан в документации по ES51922. При желании недолго написать свой консольный, но какой-нибудь хитрый логгер. В этом преимущество относительно новомодных мультиметров с подключением через USB HID.
Кстати, автоотключение отсутствует из-за постоянной работы UT61E в режиме передачи данных (ничего включать не надо, соответствующая иконка горит на экране).
В целом впечатления от Uni-T UT61E очень хорошие. Мультиметр мне понравился. За его стоимость (меньшe $60) очень хороший вариант, рекомендую, если недостатки не пугают. Но, повторюсь, речь именно о UT61E. Другие версии могут показаться более функциональными, но в плане скорости (это очень важно) я бы брал только E-версию.
Еще по этой теме:Изображения из альбомов:
Мультиметр UNI-T UT61E. Замена кабеля UNI-T UT-D02 на UNI-T UT-D04. Реализация функции автотключения на герконе. V.2.0
Здравствуйте, уважаемые форумчане. Сегодня я вам расскажу про то, как я купил кабель для мультиметра UNI-T UT61E UNI-T UT-D04 взамен комплектного UNI-T UT-D02. Данный кабель, был куплен потому что я периодически пользуюсь прибором, в том числе подключаю его к компьютеру. Оба кабеля выполняют одну и ту же функцию, а именно передают измеряемые тестером данные в специальное приложение на компьютере — фирменное UNI-T или приложения сторонних разработчиков. Отличаются они только интерфейсом, штатный — RS232, а вновь приобретённый — USB.В обоих случаях подключение происходит через инфракрасные оптические элементы, такой способ подключения используется для гальванической развязки. Подключение одностороннее — с компьютера прибором управлять нельзя.
Так как у меня нет COM порта в компьютере, а использовать переходник или, тем более что-то паять мне не хотелось, было принято решение приобрести данный кабель.
На момент покупки кабель стоил 11,83 доллара США, кто-то скажет дорого, но у меня денег куры не клюют.
17 августа я оплатил заказ и с нетерпением начал ждать. А 25 сентября с радостью отправился на почту, где мне вручили желанный е-пакет черного цвета, фотографии которого не сохранились, к сожалению.
Внутри черного пакета был еще один прозрачный полиэтиленовый, а уже в нем находился кабель. Никаких инструкций и коробок не прилагалось.
Трек
Масса (брутто) кабеля — 42 грамма
Длина -1500 мм
Кабель с линейкой и весами
Позже возможно здесь будут фотографии
Вот как описывает кабель продавец
-100% original
-Durable and of high quality
Не знаю, как насчет дюрабла, а оригинальность и высокое качество я бы поставил под сомнение, литье ничего, а склеено кривовато и с щелями.
Тактильные ощущения — от разъемов — пластик как пластик, от провода — винил как винил. Шероховатость достаточная, чтобы уверенно удерживать кабель в руке.
Запах — извините, не нюхал.
Общий вид:
На приборе:
Еще фотографии
Кабель работает, про него, собственно, и не стал бы писать обзор, но он будет главным действующим лицом в следующей части.
Достоинства мультиметра UT61E расписывать не стану — на mysku есть несколько достойных обзоров, можно выбрать любой.
Про недостатки — мне например не нравится цвет, но это дело вкуса, а по существу — отсутствие подсветки и отсутствие автоотключения. К тому же при питании от элемента типа «Крона».
За все время эксплуатации тестера, подсветка для меня никогда не становилась проблемой. А вот выключить я прибор однажды забыл, и когда возникла необходимость его использовать, тестер не включился.
«Кроны» дома не было, мало того, что пришлось за ней ехать, так они еще и дорогие.
Это и подтолкнуло меня к реализации функции автоотключения.
Теоретически понятно и сто раз описано, что если отпаять 111 ногу чипа от дорожки, мультиметр входит в режим автоотключения, если припаять обратно, то в режим связи с компьютером. если в разрыв поставить любой коммутирующий элемент, реле, выключатель, фотодиод и т. д., то режимами можно будет управлять. Чаще всего воплощают в жизнь схему на ИК фотодиодах или фототранзисторах в тестере и управляющем ими ИК светодиоде в фотоприемнике.
Интернет завален примерами практической реализации данного способа — оно и понятно, все необходимые отверстия есть и в приборе, и приемнике комплектного кабеля. Т. е., после переделки, при подключении дата- кабеля к прибору мультиметр находится в режиме передачи данных, когда отсоединен — в режиме автоотключения (если вдруг, кому-то не понятно зачем нужно делать так, то объясню — режим передачи данных предполагает работу иногда превышающую по длительности время автоматического отключения).
Если бы и я делал так, то не стал бы писать этот обзор.
Упоминается и геркон, как управляющий элемент (здесь, по-моему, Дядей Сэмом, если ошибаюсь — извините), но нигде нет описания практической реализации.
Фотоприемник описываемого кабеля несколько отличается от комплектного торчащим клювом:
Беру ножик и вскрываю корпус приемника (уверен, что у вас получится намного аккуратней, чем у меня).
Вот что получилось в итоге:
Внутри платка и что характерно на ней присутствует место под светодиод «D1». Так что адептам классики останется только впаять светодиод, резистор и просверлить отверстие в корпусе.
Но я буду делать так:
Дальше располовиниваю сам прибор и определяюсь есть ли место куда поставить геркон и оно есть. Отпаиваю 111 ногу чипа от дорожки.
К ножке припаиваю тонкий проводок (подсказка — добывается из сломанных китайских наушников-вкладышей, чем наушники дешевле, тем проводки лучше, в смысле тоньше), пропускаю в ближайшее незанятое отверстие, зкрепляю провод термоклеем и переворачиваю плату. Второй проводок припаиваю к шине минуса батареи питания, нашлась удобная площадка возле конденсатора. Определяюсь с местом, где будет находиться геркон. Из материала который часто кладут в современную упаковку (что-то между пенопластом и поролоном)
вырезаю стойку для герметизированного контакта. Приклеиваю ее к плате на клей момент, материал деформируется, но не ломается, если слегка не угадал по высоте — все будет хорошо. Подпаиваю проводки к выводам геркона и обжимаю ножками импровизированную стойку. Не жалея, все закрепляю термоклеем. Геркон скорее всего МКА 07101, но подойдет любой замыкающий подходящий по размеру.
Собрал мультиметр и поводил магнитом сзади по корпусу. Посмотрел примерно где геркон уверенно срабатывает. Дальше проделываю отверстие в нижней части корпуса приемника и вклеиваю туда магнит.
Размер магнита 19,54*9,55*1,72. Клеил прямо к печатной плате, благо с этой стороны нет никаких деталей.
Проверил — все работает: данные передает, отключается через 15 минут если не трогать кнопки и переключатель, предварительно предупредив об отключении звуковым сигналом.
На этом бы мне остановиться, но я достал универсальную шпатлевку, эмаль и лак в баллончиках, скотч малярный и шкурку разную. Решил зашпаклевать магнит и царапанные грани приемника, потом все покрасить. Я долго мазал, шкурил и красил, снова шкурил, красил и подмазывал. Я потратил на эту работу времени в 5 раз больше чем на всю остальную вместе взятую. Опыта у меня нет, поэтому долго и трудно. Этот метод рабочий. Использовал бы я его в следующий раз? Однозначно да!
Но… Вскрывал бы корпус приемника очень аккуратно, не оставляя царапин на гранях. Магнит бы взял поменьше или подпилил этот и отверстие под него вырезал не ножом, а с помощью дремеля и надфиля, подогнал всё бы тютелька в тютельку, склеил аккуратненько и на этом остановился.
В итоге:
Я удовлетворен.
Бонус: Если у вас есть геркон на размыкание (жаль, что у меня не было), то кабель не нужно трогать совсем, делаете все тоже самое, а в заглушку идущую в комплекте, вставляете подходящий по размеру магнит.
Выводы:
Хороший кабель за свои деньги.
Видеоверсия:
Снимаю вопросы и недопонимание
Обзор V1.0 был переписан по требованию модераторов в связи с многочисленными жалобами. Спасибо всем неравнодушным, кто отреагировал, вы помогли стать мне еще лучше.
При переписывании обзора, как шаблон использовались образцы, к которым нет никаких вопросов по стилю.
Я никого не хотел обижать, просто если бы я написал «цвет движения 26 июля» мало бы кто понял, а так, благодаря пиару — никаких разночтений. Критика приветствуется и в дальнейшем.
Тем, кому понравилась первая версия и кто поддержал ее, отдельное спасибо, несмотря на большое количество минусов поставленных обзору, вас на 19 человек больше.
А, вообще, «улыбайтесь, господа — это всех раздражает, улыбайтесь. Вы слишком серьезны. Все глупости на земле делаются именно с этим выражением лица…

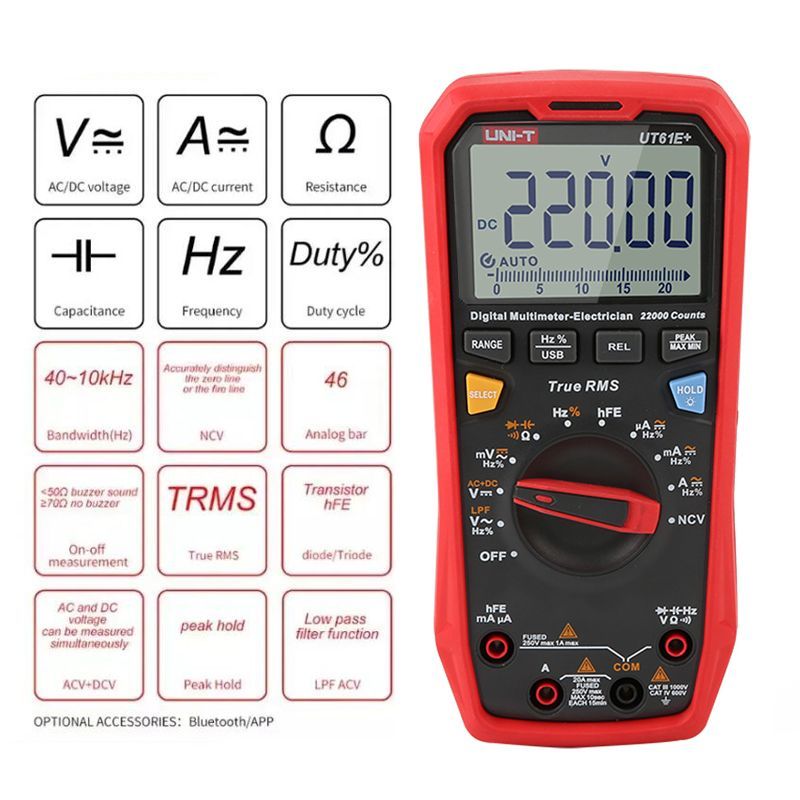

Цифровой мультиметр UNI-T UT61E — Все запчасти
Информация о товаре:
Цифровой мультиметр UNI-T UT61E – высококачественный многофункциональный цифровой мультиметр. Это удобное портативное устройство питается от 9-вольтной батареи. В мультиметре UNI-T UT61E предусмотрены измерения различных параметров (напряжение, ток, сопротивление, емкость, частота) и тесты (тестирование диодов, прозвонка цепи), функция удержания данных, аналоговая гистограмма.
Особенности
- ЖК-дисплей.
- Функция удержания данных.
- Аналоговая гистограмма.
- Автоматический/ручной выбор диапазона.
- Относительные измерения (REL).
- Различные измерения:
- Постоянного напряжения.
- Переменного напряжения.
- Постоянного тока.
- Переменного тока.
- Сопротивления.
- Емкости.
- Частоты.
- Тестирование диодов.
- Прозвонка цепи.
- Сигнализатор разрыва цепи.
- Питание от батареи.
- Интерфейс: RS232, USB.
- Простота подключения и работы.
- Электробезопасность: EN61010-1, CATII600V/CATI1000V.
Технические характеристики
| Функция | Диапазон | Точность |
|---|---|---|
| Постоянное напряжение | 220 мВ/2.2 В/22 В/220 В/1000 В | ±(0.1%+2) |
| Переменное напряжение | 220 мВ/2.2 В/22 В/220 В/750 В | ±(0.8%+10) |
| Постоянный ток | 220 мкА/2200 мкА/22 мА/220 мА/2.2 А/10 А | ±(0.5%+10) |
| Переменный ток | 220 мкА/2200 мкА/22 мА/220 мА/2.2 А/10 А | ±(0.8%+10) |
| Сопротивление | 220 Ом/2.2 кОм/220 кОм/220 кОм/ 2.2 МОм/22 МОм/220 МОм | ±(0.5%+10) |
| Емкость | 22 нФ/220 нФ/2.2 мкФ/22 мкФ/ 220 мкФ/2.2 мФ/22 мФ/220 мФ | ±(3.0%+5) |
| Частота | 10 Гц – 220 МГц | ±(0.01%+5) |
| Частотная характеристика | 45 Гц ~ 10 кГц | |
| Скважность | 0.1% ~ 99.9% | |
| Входной импеданс при измерении DC напряжения | ~ 10 МОм | |
| Общие характеристики | ||
| Питание | батарея 9 В (6F22) | |
| Дисплей | ЖКД, 43 × 65 мм | |
| Размер | 180 × 87 × 47 мм | |
| Вес | 370 г | |
Инструкции
Загрузить Руководство пользователя для Цифрового мультиметра UNI-T UT61E (англ.).
Загрузить Руководство пользователя для Цифрового мультиметра UNI-T UT61E (рус.).
Программное обеспечение
Загрузить Программное обеспечение для Цифрового мультиметра UNI-T UT61E.
Видео
Заглядывайте во вкладку Видео – там вы найдете еще больше видеообзоров!
Комплектация
- Цифровой мультиметр UNI-T UT61E (1 шт.)
- Щупы (2 шт.)
- Многоцелевая насадка (1 шт.)
- Кабель USB (1 шт.)
- Руководство пользователя (1 шт.)
Обратите внимание! Батареи в комплект не входят.
Тип мультиметра
Выбор диапазона мультиметра
- Автоматический выбор диапазона
Разрядность мультиметра
Постоянное напряжение мультиметра
Переменное напряжение мультиметра
Сопротивление мультиметра
Емкость мультиметра
Частота мультиметра
Постоянный ток мультиметра
Переменный ток мультиметра
Индуктивность мультиметра
Температура мультиметра
Мощность мультиметра
Скважность мультиметра
True RMS мультиметра
Звуковая прозвонка цепи мультиметра
Подсветка дисплея мультиметра
Подключение к ПК мультиметра
Тестирование диодов мультиметра
Аналоговая гистограмма мультиметра
Тест транзисторов мультиметра
NCV мультиметра
Тестирование батарей мультиметра
UNI-T UT61E. Обзор | Test Meter Pro
Uni Trend UNI-T UT61E популярен среди любителей и тех, кто ищет второй резервный мультиметр. Мультиметр с истинным среднеквадратичным значением, он известен своей функцией регистрации данных и дисплеем с 4½ разряда и довольно точен с учетом цены. Он может измерять напряжение, ток, сопротивление и даже емкость и частоту. Его высокое разрешение, высокое сопротивление и частотные диапазоны, а также стандартное напряжение постоянного тока делают его особенно привлекательным для энтузиастов электроники.
>> Текущую цену смотрите здесь
UT61E также хвалят за очень быструю проверку целостности цепи и довольно прочную конструкцию. Несмотря на то, что он имеет рейтинг высокой категории, это скорее счетчик для задач с низким напряжением. Существует несколько моделей UT61 — от A до E — каждый из которых имеет различную функциональность и хороший уровень точности.
Основные характеристики
- Регистратор данных для сигналов мониторинга
- Автоматический выбор диапазона и ручной диапазон
- Отображение на 22000 отсчетов
- Измеряет напряжение и ток
- Измеряет сопротивление и целостность
- Измеряет емкость и частоту
- Относительный режим обнуления проводов
- Пик мин. / Макс. Автоматически записывает высокие и низкие значения
- Размер: 7.1 ″ (180 мм) x 3,4 ″ (87 мм) x 1,85 ″ (47 мм)
- Вес: 13 унций (370 г)
Что включено?
- Метр
- Измерительные провода зонда
- Аккумулятор 9В
- Последовательный кабель RS232
- Многофункциональный адаптер для проверки конденсаторов
- Руководство пользователя UT61E, CD
Подробный обзор UNI-T UT61E
UNI-T — китайский производитель (Uni Trend), и их мультиметры известны во всем мире и пользуются большим спросом.UT61E — это лучшая модель серии UT61, и, хотя некоторые из более дешевых производителей, как правило, выпускают мусор, обычно он имеет хорошую точность и скорость.
Это мультиметр с автоматическим выбором диапазона, который можно переключить на ручной выбор диапазона. Будучи измерителем истинного среднеквадратичного значения, вы можете измерять переменные выходы привода переменного тока с большей точностью (выше среднего уровня респондентов). Он также может похвастаться молниеносным зуммером непрерывности и полезной функцией автоматического удержания.
Еще один удобный режим — это относительная кнопка, с помощью которой можно обнулить сопротивление в выводах зонда, а также сравнить ранее сохраненные показания.Вы также можете записывать высокие и низкие значения в режиме Peak Min / Max, а также проверять емкость с помощью прилагаемого адаптера.
Главным преимуществом для многих является впечатляющий экран с высоким разрешением и регистратор данных. С его помощью вы можете отслеживать и регистрировать различные сигналы, а затем анализировать их на компьютере через прилагаемый последовательный кабель — подробнее ниже.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ДИАПАЗОН | ТОЧНОСТЬ | |
|---|---|---|
| Напряжение постоянного тока | 220 мВ / 1000 В | ± (0.1% + 2) |
| Напряжение переменного тока | 220 мВ / 750 В | ± (0,8% + 10) при 45 Гц — 1 кГц |
| Постоянный ток | 220 мкА / 10 А | ± (0,5% + 10) |
| Переменный ток | 220 мкА / 10 А | ± (0,8% + 10) |
| Сопротивление | 220 Ом / 220 МОм | ± (0,5% + 10) |
| Емкость | 22 нФ / 220 мФ | ± (3,0% + 5) |
| Частота | 10 Гц / 220 МГц | ± (0.01% + 5) |
| Рабочий цикл | от 0,1% до 99,9% | |
Регистратор данных
UNI-T UT61E может регистрировать всевозможные данные с течением времени, например, выходной сигнал солнечной панели, а также напряжение, сопротивление или частоту. Вместе с прилагаемым программным обеспечением вы можете записывать и анализировать данные и читать их в графической форме. UT61E может контролировать с частотой дискретизации два кадра в секунду и поставляется с интерфейсом RS232, который оптически изолирован, чтобы уберечь компьютеры от потенциальных скачков.
Качество сборки
Как и многие мультиметры низкого и среднего уровня, в обзоре UNI-T UT61E мы видим, что он сделан в рамках бюджета и поэтому идет на компромисс по некоторым вопросам. Однако у него хорошая подставка и интегрированная кобура, а также сборка паз и язычок в корпусе и красивый батарейный отсек с прочными клеммами на плате.
Несмотря на то, что корпус достаточно прочный, а кнопки и дисковый селектор удобны, на уровне компонентов не хватает внимания к деталям.Любители, использующие этот тестер, вероятно, не будут слишком обеспокоены отсутствием защиты ввода.
Дисплей и этикетки
Экран — лучшая грань этого мультиметра. Большой высококонтрастный ЖК-дисплей с хорошими углами считывания и счетчиком до 22 000 (4½ разряда). Частота обновления немного медленная, примерно два раза в секунду, но разрешение отличное. Кроме того, имеется гистограмма для проверки сигнала как аналогового представления.
На дисплее отображается множество значков, включая диапазоны измерения, низкий заряд батареи, автоматическое удержание и многое другое.К сожалению, у него нет подсветки, что является неприятным сюрпризом для этого ценового диапазона. Маркировка разборчива, хотя циферблат немного загроможден, а входы разъемов не имеют цветовой маркировки.
Функционирование и производительность
UT61E достаточно хорошо справляется с большинством задач. С автоматическим выбором диапазона все в порядке, непрерывность очень впечатляет, по крайней мере, с приличным набором выводов пробников. Напряжение переменного и постоянного тока разделяет положение диапазона, хотя по умолчанию установлено значение постоянного тока, что понравится любителям электроники и автомобилей.Сопротивление, емкость и логическая частота также имеют свои собственные положения диапазона, при этом непрерывность и проверка диодов удваиваются с сопротивлением и выбираются с помощью кнопки.
КНОПКИ
HOLD : ручное или автоматическое замораживание значений
RANGE : переключение между автоматическим и ручным диапазоном / выбор диапазонов
REL : относительный режим для сравнения сохраненных значений / обнуления отведений
PEAK : сохраняет высокие и низкие значения как пиковые мин / макс
Желтая кнопка : выбор частоты в заданном диапазоне
Синяя кнопка : выбор различных функций в заданном диапазоне
ВХОДЫ ДЖЕК
10A (10 ампер макс)
мА / мкА (1000 миллиампер)
COM (общий)
В / Ω / Гц (главный терминал)
Защита
Хотя рейтинг категории рекламируется как уровень III для проводки 1000 В и даже уровень IV для проводки 600 В, защита входа на UNI-T UT61E предполагает, что она должна быть больше похожа на уровень II для более низких напряжений.Общее качество печатной платы приемлемое для этой цены, но отсутствуют защитные компоненты, за исключением токового шунта, предохранителей без HRC и PTC.
Кроме того, защита от перенапряжения минимальна, без заметного дугового зазора на входе тока или защитных щелей. Розетки для бананов тоже непрочные. Это, вероятно, продиктовано ограничениями бюджета, и это было бы хорошо для большинства задач с низким напряжением, но его следует осторожно использовать в цепях с более высоким напряжением.
Предохранители : на входе миллиампер установлен предохранитель на 1 ампер, с предохранителем на 10 ампер на входе основного тока.Он может измерять 5А непрерывно, но все, что выше этого, следует делать короткими импульсами, после чего измеритель следует дать остыть в течение 15 минут.
UT61E против UT61A, B, C, D
В серии UT61 есть еще четыре мультиметра, поэтому не путайте их. Несмотря на то, что все они являются регистраторами данных и имеют одинаковую цену с аналогичными функциями, UT61E является вершиной диапазона с лучшим разрешением и точностью. UT61B и C также могут измерять температуру, но являются среднеквадратичными ответчиками только с дисплеями с 4000 и 6000 отсчетов соответственно.UT61D также имеет истинное среднеквадратичное значение (как и UT61E), хотя и с дисплеем на 6000 отсчетов, в то время как UT61A предлагает бесконтактное обнаружение напряжения и измеряет усиление транзистора. Все используют одинаковую частоту дискретизации регистрации данных.
Плюсы и минусы
UNI-T UT61E PROS
- Функциональный регистратор данных с оптической связью
- Четкий дисплей с 22000 отсчетов
- Довольно точный
- Надежная сборка
- Хорошее сопротивление / диапазон частот
- Автоматический / ручной диапазон
- Сверхбыстрая проверка целостности
ПРОТИВ
- Не очень хорошие выводы датчика
- Без автоматического отключения
- Без подсветки
- Без измерения температуры
- Отсутствие защиты входа
- Поддельные рейтинги категории
Сводка новостей
Если вам нужен дешевый многофункциональный мультиметр с функцией регистрации данных, UT61E должен быть по крайней мере в вашем списке.Он хорошо работает с большинством диапазонов и довольно отзывчив, хотя и не имеет защиты ввода. Обычно вам нужно копнуть глубже, чтобы получить хорошую защиту входа, что является одной из причин, по которой производители больших счетчиков взимают плату за то, что они делают.
В обзоре UNI-T UT61E и других мультиметров с регистрацией данных TekPower — еще один китайский производитель счетчиков — также делает несколько хороших устройств, а TP9605BT является его ближайшим конкурентом. Хотя, возможно, и не так быстро, он поставляется с возможностью подключения по Bluetooth, а также с True RMS.
Кабели устройства — sigrok
Эта страница содержит информацию и фотографии разборки различных мультиметров / регистраторов данных / и т. Д. Кабели и адаптеры для подключения к ПК.
См. Файл README.devices для получения информации о типах подключения, а также для получения подробной информации об автоматическом обнаружении и обязательных или дополнительных параметрах.
Agilent U1173A
Agilent U1173A представляет собой кабель IR-USB.
Оборудование :
- Prolific PL2303HX (максимальная скорость 19200 бод, согласно веб-сайту Agilent)
Работает с :
- Agilent U1230 / 40/50/70 серии
- Примечание. Для серии U1240 требуется дополнительный кронштейн U1179A IR. 1
Где купить :
Agilent U1173B
Agilent U1173B представляет собой кабель IR-USB.
См. Кабели устройства / Информация № Agilent_U1173B для получения дополнительных сведений (например, lsusb -v output) о кабеле.
Оборудование :
Чемодан открытый, изнутри
Agilent U1177A
Agilent U1177A — это интерфейсный модуль IR-Bluetooth.
Примечания: 9600 бод, настройки 8n1 на ПК. Протокол (AT-команды, описанные в руководстве по настройке Agilent U1177A), помимо прочего, позволяет изменять скорость передачи данных до 19200 бод. 1 PIN-код Bluetooth по умолчанию: 1234. Для серии U1240 требуется дополнительный ИК-кронштейн U1179A. 2
Аппаратное обеспечение :
- CSR BC417 … (классический Bluetooth, SPP aka RFCOMM)
- Macronix MX …
- Маркировка печатной платы: U1177-26500, REV004, MSD-02
Работает с :
- Agilent U1230 / 40/50/70 series
Где купить :
Его часто раздают бесплатно в качестве рекламной акции с одним из расходомеров Agilent U12xxA, но также можно приобрести отдельно:
Agilent U5481A
Agilent U5481A представляет собой кабель IR-USB.
Работает с :
- Измерители LCR серии Agilent U1700B, калибратор / измеритель U1401A
Amprobe 38SW-A
Amprobe 38SW-A — это интерфейсный кабель RS232 для ПК для мультиметра Amprobe 38XR-A. Название «38SW-A» также используется для обозначения соответствующего программного обеспечения ПК для использования с последовательным кабелем.
Оборудование :
Работает с :
Где купить :
APPA / ISO-TECH IC-50
IC50 — это интерфейсный USB-кабель для ПК для некоторых мультиметров и термометров APPA и ISO-TECH.
Работает с :
- Мультиметры серии APPA 70 (и клон серии ISO-TECH IDM 70)
- Термометр серии APPA 50 (и клон серии RS 50)
Где купить :
APPA / ISO-TECH IC-70
IC70 — это интерфейсный кабель RS232 для ПК для некоторых мультиметров и термометров APPA и ISO-TECH.
Работает с :
- Мультиметры серии APPA 70 (и клон серии ISO-TECH IDM 70)
- Термометр серии APPA 50 (и клон серии RS 50)
Где купить :
APPA IC-300
IC-300U представляет собой оптический кабель последовательного интерфейса RS232 для портативных мультиметров на базе APPA 500, а также настольных мультиметров на базе APPA 200 различных производителей.Обычно он входит в состав более старых моделей.
APPA IC-300U
IC-300U — это оптический кабель последовательного интерфейса USB для портативных мультиметров на базе APPA 500, а также настольных мультиметров на базе APPA 200 различных производителей. Обычно он входит в комплект новых моделей.
Оптический порт данных APPA 500 Series
Браймен BC-85X (-1)
Не совместим с BC-85Xa.
TODO.
Оборудование :
Работает с :
- Brymen BM857 / BM859 (версии без а)
Где купить :
- Доступно от Greenlee как DMSC-9 (не DMSC-9U).
- TME (26,82 €)
Интерфейсный комплект Brymen BR85X
Содержимое комплекта (диск с программным обеспечением не показан)
Браймен BRUA-20X
Оборудование :
- Кабель ИК-DSub-9 для подключения цифрового мультиметра к COM-порту Преобразователь DSub-9 в USB
- (микросхема Prolific 2303, USB CDC, обычный COM-порт) и кабель USB A-B для подключения к USB-порту компьютера
Работает с :
- Brymen серии BM20x и BM25x
Где купить :
Комплект Brymen BRUA-85Xa
Комплект предоставлен Brymen, содержит
- BS-Software на компакт-диске
- BC-85Xa Кабель с инфракрасным портом и разъемом D-sub 9, концы
- BUA-2303 Преобразователь USB в последовательный порт (преобразователь PL2303, приемопередатчик Sipex SP213) и кабель USB-A в USB-B
, доступные на Welectron, объявлены для работы с серией BM850s
выглядит так же, как комплект Extech SW-810a
Комплект , ИК к RS232, RS232 к USB, USB-кабель, CDROM
коробка боковая (опись)
Коробка, задняя (обсуждается взаимодействие адаптера и преобразователя)
Браймен BC-85Xa
Не совместим с BC-85X.
TODO.
Оборудование :
Работает с :
- Brymen BM857a / BM859a, также тестировался с BM859s
- Extech MM570A / MM560A / MP530A / MP510A
Где купить :
- Поставляется Extech в комплекте с конвертером USB-to-serial и диском с программным обеспечением под названием SW-810a.
- Mouser (65,99 €)
- TME (60,60 €)
Комплект Extech SW-810a
Это комплект, продаваемый Extech, содержащий кабель RS232 BC-85Xa, адаптер BUA2303 USB-последовательный порт, кабель USB и диск с программным обеспечением.
Содержимое комплекта (диск с программным обеспечением не показан)
BUA2303 Преобразователь USB в последовательный
BUA2303 Преобразователь USB-последовательный порт, задний
BUA2303 Преобразователь USB-последовательный порт, нижний
Браймен БУ-86Х
Для получения дополнительных сведений см. Brymen BU-86X / Info (например, lsusb -v output).
Оборудование :
- Cypress CY7C63743 enCoRe USB
Работает с :
Где купить :
Интерфейсный комплект Brymen BU-86X
Содержимое комплекта (диск с программным обеспечением не показан)
Кабель Digitek DT4000ZC
Digitek DT4000ZC (и TekPower TP4000ZC) поставляются с этим RS232 до 3.5-миллиметровый стереокабель. Кольцо на штекере оставляем неподключенным.
Кабель работает при условии, что TX (контакт 3) и DTR (контакт 4) имеют фиксированное напряжение и не будут переключаться. TX должен быть ниже -3 В, а резистор работает как понижающий. DTR должно быть около 3 В. Фотодиод / фототранзистор в цифровом мультиметре будет подтягивать вывод RX выше 3 В, когда включен ИК-диод.
Оборудование :
- Резистор SMD между выводами TX и RX.
Работает с :
Где купить :
- Кабель поставляется в комплекте с мультиметром.Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Digitek DT4000ZC фотографии:
TekPower TP4000ZC фотографии:
Кабель RS-232 в разобранном виде
Fluke IR189USB
Fluke IR189USB — это интерфейсный кабель USB для цифровых мультиметров серий Fluke-18x и 28x.Это базовый USB-последовательный кабель на базе микросхемы FTDI FT232RL.
На форуме EEVblog обсуждался самодельный кабель для Fluke 289: USB-ИК с FT232R и LM393
Fluke OC4USB
Fluke OC4USB — это интерфейсный кабель USB для осциллографа серии Fluke 120, осциллографа серии 190 и анализатора качества электроэнергии серии 430.
Ресурсы:
Fluke PM9080
Fluke PM9080 представляет собой интерфейсный кабель RS232 для «вывода цифровой бумажной копии на последовательный принтер или дистанционного управления через ПК».
Макс. поддерживаемая скорость передачи составляет 57600 бод.
Оборудование : На печатной плате нет активных компонентов.
Распиновка:
- черный: контакт 2 (RX)
- коричневый: контакт 3 (TX)
- красный: контакты 7, 8 (RTS, CTS)
- оранжевый: контакты 1, 4, 6 (DCD, DTR, DSR)
- желтый: контакт 5 (GND)
Работает с :
- Приборы для проверки осциллографов Fluke, анализаторы гармоник мощности, графические мультиметры и многофункциональные счетчики.
Где купить :
Ресурсы :
Госсен Метраватт
См. Страницу Gossen Metrawatt.
Гринли DMSC-9U
TODO.
Оборудование :
Работает с :
- GreenLee DM-800 series, DML-430A
Где купить :
Meterman 38XR Кабель RS232
Meterman 38SW — это оптически изолированный интерфейсный кабель RS232 для ПК для мультиметра Meterman 38XR.Название «38SW» также используется для обозначения соответствующего программного обеспечения ПК для использования с последовательным кабелем. По общему мнению, этот кабель, вероятно, совпадает с кабелем Amprobe 38SW-A, который Amprobe купил Meterman.
Работает с
5-контактный кабель RS232 Metex
Этот тип 5-контактного кабеля RS232 используется в различных мультиметрах Metex (и с измененной маркировкой).
Существует два варианта кабеля: более старая версия с одинаковым расстоянием между контактами (может вставляться неправильно) и более новая версия с зазором между контактами 3 и 4 (подходит только в одном направлении).
Версия 1
Оборудование :
- Нет активных компонентов.
- 25-контактный разъем RS232
Работает с :
Где купить :
- Кабель поставляется с соответствующим мультиметром. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Версия 2
Оборудование :
- Нет активных компонентов.
- 9-контактный разъем RS232
Работает с :
Где купить :
- Кабель поставляется с соответствующим мультиметром. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
MASTECH MAS345:
RadioShack 22-168:
Разъем цифрового мультиметра, защитная оболочка снята
Сделай сам:
Распиновка кабеля
| Штырь разъема Metex (вилка) | RS-232 25-контактный, розетка | RS-232 DE9-гнездовой контакт | Сигнал (со стороны компьютера) | Замечания |
|---|---|---|---|---|
| 1 | 7 | 5 | GND | |
| 2 | 2 | 3 | TX | |
| 3 | 4 | 7 | РТС | Используется для питания приемника в мультиметре, должен быть выключен. |
| 4 | 20 | 4 | DTR | Используется для питания приемника в мультиметре, должен быть включен. |
| 5 | 3 | 2 | RX |
UNI-T UT-D02
UNI-T UT-D02 — это кабель RS232 для различных мультиметров UNI-T (и моделей с измененным брендом) с возможностью подключения к ПК.
Оборудование :
Работает с :
- UNI-T UT61D /…
- Voltcraft VC820 / VC840 / …
Где купить :
UNI-T UT-D04
UNI-T UT-D04 (см. Также uni-trend.com.cn) — это кабель USB / HID для различных мультиметров UNI-T (и моделей с измененным брендом) с возможностью подключения к ПК.
Было (по крайней мере) две версии этого кабеля: старая с USB / HID-микросхемой Hoitek HE2325U и более новая с USB / HID-микросхемой WCH CH9325.
См. Кабели устройства / Информация № UNI-T_UT-D04 для получения дополнительной информации (например, lsusb -v output) о кабеле.
Оборудование (старая версия) :
Оборудование (новая версия) :
Работает с :
Где купить :
другой кабель, но только с другой шелкографией (другая партия?)
Voltcraft продает цифровые мультиметры UNI-T с новым брендом, а также поставляется с тем же кабелем USB / HID, но с логотипом / маркировкой Voltcraft на нем.Вполне вероятно, что Voltcraft в какой-то момент также поставила как старую, так и новую версию кабеля.
UNI-T UT-D07A
АдаптерBLE («кабель») для более поздних устройств UNI-T (UT-181A), механическая совместимость с другими устройствами (можно использовать где угодно вместо UT-D02, UT-D04 или UT-D09?)
Микросхемы PIC18LF25K22 и BL79BLETRMC2 (ISSC) внутри, разборка в Сообщение на форуме EEVBlog, включая ссылки на таблицы данных
Модуль ISSC BLETR представляет собой «Bluetooth SMART», также известное как периферийное устройство BLE, и в настоящее время не поддерживается уровнем последовательной связи libsigrok.Исходный код ObjectiveC для мобильных устройств Apple можно найти по адресу https://github.com/ISSC/BLETR, который может помочь добавить поддержку libsigrok.
TODO Необходимо определить «последовательность инициации», отправка данных TX с ПК на устройство через адаптер, похоже, работает (устройство издает звуковой сигнал при отправке запроса). Получение данных RX (уведомления BLE) еще не сделано. Может помочь обнюхивание существующих приложений. Будем признательны за участие и обратную связь. Без него прогресс застрянет.
см. Bluetooth
UNI-T UT-D09
механически совместим с UT-D02, UT-D04 и UT-D07 — может использоваться с широким диапазоном UNI-T и совместимых счетчиков
двунаправленный (TX, а также RX), чип CP2110 HID, поддерживаемый уровнем последовательной связи libsigrok
V&A VA4000
V&A VA4000 — это интерфейсный кабель USB для ПК для различных мультиметров V&A.
Кажется, было как минимум две разные версии кабеля. В старшей версии использовался чип Sunplus SPCP825 USB-to-serial (см. Здесь, здесь или также проверьте драйверы отсюда), в более новых версиях используется чип Prolific PL2303HX.
См. Кабели устройства / Информация № V.26A_VA4000 для получения более подробной информации (например, lsusb -v output) о кабеле.
Аппаратное обеспечение (старая версия кабеля):
- USB к последовательному чипу : Sunplus SPCP825
- Кристалл 😕
Аппаратное обеспечение (новая версия кабеля):
- USB к последовательному чипу : Prolific PL2303HX YR0903A
- Кристалл : 12 МГц
Работает с :
Где купить :
Старый кабель с микросхемой Sunplus SPCP825 от V&A VA18B:
Новый кабель с Prolific PL2303HX от V&A VA18B:
Другой кабель, поставляемый с V&A VA40B (у него такая же печатная плата Prolific PL2303HX, что и у V&A 18B выше, но, похоже, с более тонким механическим штекером):
Кабель USB, оптический разъем
V&A VA4001
V&A VA4001 — это интерфейсный кабель RS232 для ПК для различных мультиметров V&A.
TODO.
Victor 86C USB-кабель
Интерфейсный кабель ПК Victor 86C (похоже, не имеет конкретного названия или номера детали) содержит микросхему USB / HID.
Оборудование :
Работает с :
- Виктор 86С. Возможно другие модели Виктора (?)
Где купить :
- Кабель входит в комплект поставки Victor 86C. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Дополнительную информацию о USB-чипе и протоколе, который он использует для связи с ПК, можно найти на странице протокола Victor.
Кабели Colead SL-5868P
Некоторые дистрибьюторы продают шумомер Colead SL-5868P с набором из двух кабелей: один разъем 3,5 мм к гнезду DB9 и один штекер DB9 к USB, который имеет микросхему Prolific PL-2303 в DB9. Этот кабель не работает; для последовательного порта устройства требуется разъем 2,5 мм.
Разъем 3,5 мм к DB9, нижний
SL-5868P также доступен с возможностью подключения по Bluetooth вместо последовательного порта.
Tondaj SL-814 кабель
Шумомер Tondaj SL-814 поставляется с этим USB-кабелем интерфейса ПК.
Оборудование :
- USB к последовательному чипу : Prolific PL2303HX LFC10073A
- Кристалл : 12 МГц
Работает с :
Где купить :
- Кабель входит в комплект поставки Tondaj SL-814. Непонятно, можно ли его купить отдельно (без шумомера).
M133
Кабель M133 (производитель неизвестен) поставляется с программируемой электронной нагрузкой ATTEN ATZ9711. Неясно, является ли это специальным кабелем для этого устройства или обычным изолирующим кабелем RS232.
28-контактный чип является стандартным чипом Prolific PL-2303HX с последовательным портом USB.
Другой чип предположительно является оптопарой, но производитель / модель неизвестен.
На форуме EEVblog обсуждались DIY кабели для M97 и совместимых нагрузок: Кабель M97 с FT232R и изолятором ADUM2402
KERN EW 6200-2NM кабель
Весы KERN EW 6200-2NM поставляются с этим интерфейсным кабелем RS232.
Оборудование :
- Нет активных компонентов
- 9-контактный разъем RS232
Работает с :
Где купить :
- Кабель входит в комплект поставки KERN EW 6200-2NM.Непонятно, можно ли его купить отдельно (без весов).
Кабели устройства — sigrok
Эта страница содержит информацию и фотографии разборки различных мультиметров / регистраторов данных / и т. Д. Кабели и адаптеры для подключения к ПК.
См. Файл README.devices для получения информации о типах подключения, а также для получения подробной информации об автоматическом обнаружении и обязательных или дополнительных параметрах.
Agilent U1173A
Agilent U1173A представляет собой кабель IR-USB.
Оборудование :
- Prolific PL2303HX (максимальная скорость 19200 бод, согласно веб-сайту Agilent)
Работает с :
- Agilent U1230 / 40/50/70 серии
- Примечание. Для серии U1240 требуется дополнительный кронштейн U1179A IR. 1
Где купить :
Agilent U1173B
Agilent U1173B представляет собой кабель IR-USB.
См. Кабели устройства / Информация № Agilent_U1173B для получения дополнительных сведений (например, lsusb -v output) о кабеле.
Оборудование :
Чемодан открытый, изнутри
Agilent U1177A
Agilent U1177A — это интерфейсный модуль IR-Bluetooth.
Примечания: 9600 бод, настройки 8n1 на ПК. Протокол (AT-команды, описанные в руководстве по настройке Agilent U1177A), помимо прочего, позволяет изменять скорость передачи данных до 19200 бод. 1 PIN-код Bluetooth по умолчанию: 1234. Для серии U1240 требуется дополнительный ИК-кронштейн U1179A. 2
Аппаратное обеспечение :
- CSR BC417 … (классический Bluetooth, SPP aka RFCOMM)
- Macronix MX …
- Маркировка печатной платы: U1177-26500, REV004, MSD-02
Работает с :
- Agilent U1230 / 40/50/70 series
Где купить :
Его часто раздают бесплатно в качестве рекламной акции с одним из расходомеров Agilent U12xxA, но также можно приобрести отдельно:
Agilent U5481A
Agilent U5481A представляет собой кабель IR-USB.
Работает с :
- Измерители LCR серии Agilent U1700B, калибратор / измеритель U1401A
Amprobe 38SW-A
Amprobe 38SW-A — это интерфейсный кабель RS232 для ПК для мультиметра Amprobe 38XR-A. Название «38SW-A» также используется для обозначения соответствующего программного обеспечения ПК для использования с последовательным кабелем.
Оборудование :
Работает с :
Где купить :
APPA / ISO-TECH IC-50
IC50 — это интерфейсный USB-кабель для ПК для некоторых мультиметров и термометров APPA и ISO-TECH.
Работает с :
- Мультиметры серии APPA 70 (и клон серии ISO-TECH IDM 70)
- Термометр серии APPA 50 (и клон серии RS 50)
Где купить :
APPA / ISO-TECH IC-70
IC70 — это интерфейсный кабель RS232 для ПК для некоторых мультиметров и термометров APPA и ISO-TECH.
Работает с :
- Мультиметры серии APPA 70 (и клон серии ISO-TECH IDM 70)
- Термометр серии APPA 50 (и клон серии RS 50)
Где купить :
APPA IC-300
IC-300U представляет собой оптический кабель последовательного интерфейса RS232 для портативных мультиметров на базе APPA 500, а также настольных мультиметров на базе APPA 200 различных производителей.Обычно он входит в состав более старых моделей.
APPA IC-300U
IC-300U — это оптический кабель последовательного интерфейса USB для портативных мультиметров на базе APPA 500, а также настольных мультиметров на базе APPA 200 различных производителей. Обычно он входит в комплект новых моделей.
Оптический порт данных APPA 500 Series
Браймен BC-85X (-1)
Не совместим с BC-85Xa.
TODO.
Оборудование :
Работает с :
- Brymen BM857 / BM859 (версии без а)
Где купить :
- Доступно от Greenlee как DMSC-9 (не DMSC-9U).
- TME (26,82 €)
Интерфейсный комплект Brymen BR85X
Содержимое комплекта (диск с программным обеспечением не показан)
Браймен BRUA-20X
Оборудование :
- Кабель ИК-DSub-9 для подключения цифрового мультиметра к COM-порту Преобразователь DSub-9 в USB
- (микросхема Prolific 2303, USB CDC, обычный COM-порт) и кабель USB A-B для подключения к USB-порту компьютера
Работает с :
- Brymen серии BM20x и BM25x
Где купить :
Комплект Brymen BRUA-85Xa
Комплект предоставлен Brymen, содержит
- BS-Software на компакт-диске
- BC-85Xa Кабель с инфракрасным портом и разъемом D-sub 9, концы
- BUA-2303 Преобразователь USB в последовательный порт (преобразователь PL2303, приемопередатчик Sipex SP213) и кабель USB-A в USB-B
, доступные на Welectron, объявлены для работы с серией BM850s
выглядит так же, как комплект Extech SW-810a
Комплект , ИК к RS232, RS232 к USB, USB-кабель, CDROM
коробка боковая (опись)
Коробка, задняя (обсуждается взаимодействие адаптера и преобразователя)
Браймен BC-85Xa
Не совместим с BC-85X.
TODO.
Оборудование :
Работает с :
- Brymen BM857a / BM859a, также тестировался с BM859s
- Extech MM570A / MM560A / MP530A / MP510A
Где купить :
- Поставляется Extech в комплекте с конвертером USB-to-serial и диском с программным обеспечением под названием SW-810a.
- Mouser (65,99 €)
- TME (60,60 €)
Комплект Extech SW-810a
Это комплект, продаваемый Extech, содержащий кабель RS232 BC-85Xa, адаптер BUA2303 USB-последовательный порт, кабель USB и диск с программным обеспечением.
Содержимое комплекта (диск с программным обеспечением не показан)
BUA2303 Преобразователь USB в последовательный
BUA2303 Преобразователь USB-последовательный порт, задний
BUA2303 Преобразователь USB-последовательный порт, нижний
Браймен БУ-86Х
Для получения дополнительных сведений см. Brymen BU-86X / Info (например, lsusb -v output).
Оборудование :
- Cypress CY7C63743 enCoRe USB
Работает с :
Где купить :
Интерфейсный комплект Brymen BU-86X
Содержимое комплекта (диск с программным обеспечением не показан)
Кабель Digitek DT4000ZC
Digitek DT4000ZC (и TekPower TP4000ZC) поставляются с этим RS232 до 3.5-миллиметровый стереокабель. Кольцо на штекере оставляем неподключенным.
Кабель работает при условии, что TX (контакт 3) и DTR (контакт 4) имеют фиксированное напряжение и не будут переключаться. TX должен быть ниже -3 В, а резистор работает как понижающий. DTR должно быть около 3 В. Фотодиод / фототранзистор в цифровом мультиметре будет подтягивать вывод RX выше 3 В, когда включен ИК-диод.
Оборудование :
- Резистор SMD между выводами TX и RX.
Работает с :
Где купить :
- Кабель поставляется в комплекте с мультиметром.Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Digitek DT4000ZC фотографии:
TekPower TP4000ZC фотографии:
Кабель RS-232 в разобранном виде
Fluke IR189USB
Fluke IR189USB — это интерфейсный кабель USB для цифровых мультиметров серий Fluke-18x и 28x.Это базовый USB-последовательный кабель на базе микросхемы FTDI FT232RL.
На форуме EEVblog обсуждался самодельный кабель для Fluke 289: USB-ИК с FT232R и LM393
Fluke OC4USB
Fluke OC4USB — это интерфейсный кабель USB для осциллографа серии Fluke 120, осциллографа серии 190 и анализатора качества электроэнергии серии 430.
Ресурсы:
Fluke PM9080
Fluke PM9080 представляет собой интерфейсный кабель RS232 для «вывода цифровой бумажной копии на последовательный принтер или дистанционного управления через ПК».
Макс. поддерживаемая скорость передачи составляет 57600 бод.
Оборудование : На печатной плате нет активных компонентов.
Распиновка:
- черный: контакт 2 (RX)
- коричневый: контакт 3 (TX)
- красный: контакты 7, 8 (RTS, CTS)
- оранжевый: контакты 1, 4, 6 (DCD, DTR, DSR)
- желтый: контакт 5 (GND)
Работает с :
- Приборы для проверки осциллографов Fluke, анализаторы гармоник мощности, графические мультиметры и многофункциональные счетчики.
Где купить :
Ресурсы :
Госсен Метраватт
См. Страницу Gossen Metrawatt.
Гринли DMSC-9U
TODO.
Оборудование :
Работает с :
- GreenLee DM-800 series, DML-430A
Где купить :
Meterman 38XR Кабель RS232
Meterman 38SW — это оптически изолированный интерфейсный кабель RS232 для ПК для мультиметра Meterman 38XR.Название «38SW» также используется для обозначения соответствующего программного обеспечения ПК для использования с последовательным кабелем. По общему мнению, этот кабель, вероятно, совпадает с кабелем Amprobe 38SW-A, который Amprobe купил Meterman.
Работает с
5-контактный кабель RS232 Metex
Этот тип 5-контактного кабеля RS232 используется в различных мультиметрах Metex (и с измененной маркировкой).
Существует два варианта кабеля: более старая версия с одинаковым расстоянием между контактами (может вставляться неправильно) и более новая версия с зазором между контактами 3 и 4 (подходит только в одном направлении).
Версия 1
Оборудование :
- Нет активных компонентов.
- 25-контактный разъем RS232
Работает с :
Где купить :
- Кабель поставляется с соответствующим мультиметром. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Версия 2
Оборудование :
- Нет активных компонентов.
- 9-контактный разъем RS232
Работает с :
Где купить :
- Кабель поставляется с соответствующим мультиметром. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
MASTECH MAS345:
RadioShack 22-168:
Разъем цифрового мультиметра, защитная оболочка снята
Сделай сам:
Распиновка кабеля
| Штырь разъема Metex (вилка) | RS-232 25-контактный, розетка | RS-232 DE9-гнездовой контакт | Сигнал (со стороны компьютера) | Замечания |
|---|---|---|---|---|
| 1 | 7 | 5 | GND | |
| 2 | 2 | 3 | TX | |
| 3 | 4 | 7 | РТС | Используется для питания приемника в мультиметре, должен быть выключен. |
| 4 | 20 | 4 | DTR | Используется для питания приемника в мультиметре, должен быть включен. |
| 5 | 3 | 2 | RX |
UNI-T UT-D02
UNI-T UT-D02 — это кабель RS232 для различных мультиметров UNI-T (и моделей с измененным брендом) с возможностью подключения к ПК.
Оборудование :
Работает с :
- UNI-T UT61D /…
- Voltcraft VC820 / VC840 / …
Где купить :
UNI-T UT-D04
UNI-T UT-D04 (см. Также uni-trend.com.cn) — это кабель USB / HID для различных мультиметров UNI-T (и моделей с измененным брендом) с возможностью подключения к ПК.
Было (по крайней мере) две версии этого кабеля: старая с USB / HID-микросхемой Hoitek HE2325U и более новая с USB / HID-микросхемой WCH CH9325.
См. Кабели устройства / Информация № UNI-T_UT-D04 для получения дополнительной информации (например, lsusb -v output) о кабеле.
Оборудование (старая версия) :
Оборудование (новая версия) :
Работает с :
Где купить :
другой кабель, но только с другой шелкографией (другая партия?)
Voltcraft продает цифровые мультиметры UNI-T с новым брендом, а также поставляется с тем же кабелем USB / HID, но с логотипом / маркировкой Voltcraft на нем.Вполне вероятно, что Voltcraft в какой-то момент также поставила как старую, так и новую версию кабеля.
UNI-T UT-D07A
АдаптерBLE («кабель») для более поздних устройств UNI-T (UT-181A), механическая совместимость с другими устройствами (можно использовать где угодно вместо UT-D02, UT-D04 или UT-D09?)
Микросхемы PIC18LF25K22 и BL79BLETRMC2 (ISSC) внутри, разборка в Сообщение на форуме EEVBlog, включая ссылки на таблицы данных
Модуль ISSC BLETR представляет собой «Bluetooth SMART», также известное как периферийное устройство BLE, и в настоящее время не поддерживается уровнем последовательной связи libsigrok.Исходный код ObjectiveC для мобильных устройств Apple можно найти по адресу https://github.com/ISSC/BLETR, который может помочь добавить поддержку libsigrok.
TODO Необходимо определить «последовательность инициации», отправка данных TX с ПК на устройство через адаптер, похоже, работает (устройство издает звуковой сигнал при отправке запроса). Получение данных RX (уведомления BLE) еще не сделано. Может помочь обнюхивание существующих приложений. Будем признательны за участие и обратную связь. Без него прогресс застрянет.
см. Bluetooth
UNI-T UT-D09
механически совместим с UT-D02, UT-D04 и UT-D07 — может использоваться с широким диапазоном UNI-T и совместимых счетчиков
двунаправленный (TX, а также RX), чип CP2110 HID, поддерживаемый уровнем последовательной связи libsigrok
V&A VA4000
V&A VA4000 — это интерфейсный кабель USB для ПК для различных мультиметров V&A.
Кажется, было как минимум две разные версии кабеля. В старшей версии использовался чип Sunplus SPCP825 USB-to-serial (см. Здесь, здесь или также проверьте драйверы отсюда), в более новых версиях используется чип Prolific PL2303HX.
См. Кабели устройства / Информация № V.26A_VA4000 для получения более подробной информации (например, lsusb -v output) о кабеле.
Аппаратное обеспечение (старая версия кабеля):
- USB к последовательному чипу : Sunplus SPCP825
- Кристалл 😕
Аппаратное обеспечение (новая версия кабеля):
- USB к последовательному чипу : Prolific PL2303HX YR0903A
- Кристалл : 12 МГц
Работает с :
Где купить :
Старый кабель с микросхемой Sunplus SPCP825 от V&A VA18B:
Новый кабель с Prolific PL2303HX от V&A VA18B:
Другой кабель, поставляемый с V&A VA40B (у него такая же печатная плата Prolific PL2303HX, что и у V&A 18B выше, но, похоже, с более тонким механическим штекером):
Кабель USB, оптический разъем
V&A VA4001
V&A VA4001 — это интерфейсный кабель RS232 для ПК для различных мультиметров V&A.
TODO.
Victor 86C USB-кабель
Интерфейсный кабель ПК Victor 86C (похоже, не имеет конкретного названия или номера детали) содержит микросхему USB / HID.
Оборудование :
Работает с :
- Виктор 86С. Возможно другие модели Виктора (?)
Где купить :
- Кабель входит в комплект поставки Victor 86C. Непонятно, можно ли его купить отдельно (без цифрового мультиметра).
Дополнительную информацию о USB-чипе и протоколе, который он использует для связи с ПК, можно найти на странице протокола Victor.
Кабели Colead SL-5868P
Некоторые дистрибьюторы продают шумомер Colead SL-5868P с набором из двух кабелей: один разъем 3,5 мм к гнезду DB9 и один штекер DB9 к USB, который имеет микросхему Prolific PL-2303 в DB9. Этот кабель не работает; для последовательного порта устройства требуется разъем 2,5 мм.
Разъем 3,5 мм к DB9, нижний
SL-5868P также доступен с возможностью подключения по Bluetooth вместо последовательного порта.
Tondaj SL-814 кабель
Шумомер Tondaj SL-814 поставляется с этим USB-кабелем интерфейса ПК.
Оборудование :
- USB к последовательному чипу : Prolific PL2303HX LFC10073A
- Кристалл : 12 МГц
Работает с :
Где купить :
- Кабель входит в комплект поставки Tondaj SL-814. Непонятно, можно ли его купить отдельно (без шумомера).
M133
Кабель M133 (производитель неизвестен) поставляется с программируемой электронной нагрузкой ATTEN ATZ9711. Неясно, является ли это специальным кабелем для этого устройства или обычным изолирующим кабелем RS232.
28-контактный чип является стандартным чипом Prolific PL-2303HX с последовательным портом USB.
Другой чип предположительно является оптопарой, но производитель / модель неизвестен.
На форуме EEVblog обсуждались DIY кабели для M97 и совместимых нагрузок: Кабель M97 с FT232R и изолятором ADUM2402
KERN EW 6200-2NM кабель
Весы KERN EW 6200-2NM поставляются с этим интерфейсным кабелем RS232.
Оборудование :
- Нет активных компонентов
- 9-контактный разъем RS232
Работает с :
Где купить :
- Кабель входит в комплект поставки KERN EW 6200-2NM.Непонятно, можно ли его купить отдельно (без весов).
Uni-t ut61e цифровой мультиметр с автоматическим диапазоном измерения переменного / постоянного тока вольт ампер сопротивление емкость частота рабочий цикл продажа
Способы доставки
Общее расчетное время, необходимое для получения вашего заказа, показано ниже:
- Вы размещаете заказ
- (Время обработки)
- Отправляем Ваш заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.
Рекомендуемые способы доставки для вашей страны / региона указаны ниже:
Отправить по адресу: Отправка изЭтот склад не может быть доставлен к вам.
| Способ доставки | Время доставки | Информация для отслеживания |
|---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
.Расчетные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
Бюджетные мультиметры›Обзор мультиметра UNI-T UT61E
Важно: перед Читая этот обзор, прочтите, пожалуйста, эту важную информацию о безопасности.
Обзор
UNI-T UT61E — самый сложный счетчик, который до сих пор рассматривался в рамках бюджета. Раздел мультиметра. Это 22000 отсчетов , истинное среднеквадратичное значение, имеет гистограмма и имеет интерфейс ПК для записи показаний. Другой заголовки включают частоту и рабочий цикл, емкость и относительную режим.Базовая спецификация постоянного тока составляет 0,1%. Работает от PP3 (в комплекте) и рассчитан на CAT III 1000 В и CAT IV 600 В — хотя, как мы увидим, мы есть веские основания относиться к этому с подозрением.
Цена варьируется, но обычно находится в районе 40–45 фунтов стерлингов. Я заказал один с Banggood.com когда они были в специальном предложении всего за 31,65 фунтов стерлингов доставлены.
Его уже давно нет, так что информации много. доступны где-то еще, но эта серия дала мне повод попробовать один для себя.
Сразу скажу, что некоторые из моих предыдущих неудачных опытов с дешевые мультиметры поступили от счетчиков UNI-T (переименованных в Tenma и купленных от Фарнелла). Мы купили полдюжины, и примерно через 2-3 года очень легкое использование в нашей лаборатории электроники, у всех начали появляться неисправности. В «Лучший» ошибка была прерывистой блокировки вверх, где дисплей упорно показывал 0,000 В, независимо от любого входа, который вы могли выбрать для применения. Это могло быть фатальным, если бы вы поверили, что этот счетчик скажет вам, сеть была жива или мертва — и это подтвердило мне важность постоянная бдительность при работе с электричеством.Я всегда делаю Трехступенчатый тест безопасности : сначала проверьте цепь с заведомо под напряжением, проверьте реальную схему затем, а затем повторите первый шаг, чтобы убедиться, что счетчик все еще работает и каким-то образом не вышел из строя между шагами 1 и 2. Звучит экстремально, но это легко сделать, и однажды он может спасти вам жизнь!
Излишне говорить, что эти счетчики вышли из строя, а наша коллекция 30-летних Fluke 75 все еще работают. Они могли быть изначально умеренно дорого, но мы, безусловно, получили отличную рентабельность инвестиций те!
В любом случае, давайте дадим UNI-T еще один шанс…
Распаковка
Внутри красочной коробки находится счетчик, щупы, переходник RS-232, аккумулятор, CD-ROM и руководство. Вдобавок есть переходник на емкость и вроде бы тестирование транзисторов и температура — мы перейдем к этому в ближайшее время.
Датчики полноразмерные и приемлемого качества. Однако они довольно жесткая — находится где-то между типами BSIDE и Aneng в этом внимание. Они рассчитаны на заявленные категории CAT IV 600 В и CAT III 1000 В, а также 20 усилители.Как ни странно, здесь нет отдельных крышек для наконечников, поэтому эти рейтинги CAT применять всегда.
Вот этот адаптер, который подключается к плюсу и Входные гнезда мА / мкА. Как уже упоминалось, это для показаний емкости, но также имеет соединения для транзисторов и термопары. Но эта модель не поддерживает измерения h FE или температуру — что является сбивает с толку на первый взгляд. Взглянув на руководство, выясняется, что только UT61 A делает h FE , а температура присутствует только на UT61 B и UT61 C модели.Тем не менее, если вы должны предложить функцию h FE , это очень более безопасный способ установки, чем обычная розетка на передней панели счетчика сам.
Измеритель кажется достаточно прочным и покрыт ярко-красным мягким на ощупь. overmould — цвет мне больше нравится. Наклоняемый тюк широкий и положительный в действии, и делает хорошую работу по стабилизации счетчика против кнопки нажатия и вращение переключателя диапазонов на всех, кроме самых скользких поверхности.Но переключатель диапазонов работает немного расплывчато и требует тоже много сил, чтобы повернуть, да и кнопки, на мой вкус, довольно жесткие.
Операция
Этот счетчик довольно интуитивно понятен в использовании, хотя мне не нравится использование цветные кнопки. Желтый — только Гц (и рабочий цикл), так почему бы просто не обозначить это как таковое? Это сэкономило бы, поставив небольшой желтая печать вокруг переключателя диапазонов, что делает его менее загроможденным — вспомогательный отпечаток на переключателе диапазонов на самом деле менее четкий, чем у гораздо меньший AN8002 / 8 метров.Синяя кнопка похожа на кнопку Выбрать. кнопку на измерителях Aneng, переключение между постоянным и переменным током при напряжении и диапазоны тока и переключение между омами, проверкой целостности и диода.
ЖК-дисплей хороший, с отличной контрастностью и углами обзора. Цифры немного меньше, чем крошечный AN8002 / 8 метров, но это отчасти за счет добавления гистограммы — единственный счетчик в бюджете раздел, чтобы включить его. Однако, как ни странно, у этого счетчика нет подсветка.Еще UT61 A , UT61 B , UT61 C и UT61 D все делают. Это один запутанный ассортимент!
Обход переключателя диапазонов (опции доступны при нажатии синей кнопка в скобках):
- В (постоянный, переменный ток)
- мВ (постоянный, переменный ток)
- Ом (сопротивление, прохождение, проверка диодов)
- Емкость
- Гц (Гц или%)
- мкА (постоянный или переменный ток)
- мА (постоянный или переменный ток)
- А (постоянный или переменный ток)
Наилучшее доступное разрешение: 10 мкВ, 10 нА, 10 мОм, 1 пФ и 0.01 Гц (не 0,001 Гц, как утверждает инструкция).
Как и измерители от Aneng, в режиме мВ измеритель показывает очень высокий входной импеданс — я отказался от попыток его измерить, но это определенно хорошо в область ГОм. Точность постоянного напряжения точная, а ток тоже кажется неплохим. Если вы превысите максимальный ток для функции, счетчик издает звуковой сигнал.
Пропускная способность переменного тока шире, чем у большинства из протестированных нами. Базовый кондиционер спецификация ± (0.8% +10) до 1 кГц, затем ± (1,2% +50) вверх до 10 кГц. При тестировании (при 1 В RMS ) я обнаружил следующее:
| Частота | Чтение | Относительная ошибка |
|---|---|---|
| 100 Гц | 1,0080 В | 0% (справка) |
| 500 Гц | 1,0093 В | + 0,13% |
| 1 кГц | 1.0085V | + 0,05% |
| 5 кГц | 0,9957 В | -1,22% |
| 10 кГц | 0,9982 В | -0,97% |
| 20 кГц | 1.0231 В | + 1,50% |
| 50 кГц | 1,1012 В | + 9,25% |
| 100 кГц | 1,2648 В | +25.5% |
| 150 кГц | 1,6752 В | + 66,2% |
| 200 кГц | 0,7781 В | -22,8% |
| 215 кГц | 0,7069 В | -35% (-3 дБ) |
Это довольно странно — обратите внимание на результат 5 кГц, где он не соответствует спец. Мы видим отчетливое повышение после 10 кГц, достигающее пика на 150 кГц раньше. снова падает (пик 150 кГц).Счетчики, дающие лучшие результаты относительно редки по моему опыту — BSIDE ADM01 и BSIDE ADM02 — единственные другие, которых я видел, делали то же самое.
В конечном счете, мы можем доверять измерителю только 10 кГц, указанную в Спецификация. Ну, по крайней мере, в диапазоне 2,2 В.
Должен сказать, что я сравнивал показания 100 Гц с несколькими другими приличных метров здесь, и это согласуется со всеми с точностью около 0,3%, так что хотя объявление 100 Гц как «эталонное» было для целей относительные измерения в этой таблице, это достаточно близко к реальности для сравнение с абсолютной спецификацией здесь…
Что-то, что бросилось мне в глаза во время этих тестов, — это то, как уж больно медленный этот счетчик. Я бы прикинул, что это около 2 показаний в секунду, плюс-минус. Намного медленнее, чем Fluke 187 и Aneng AN8008, которые сидели рядом с ним. Барграф очень помогает, но даже в этом случае это небольшая проблема.
К счастью, автоматический выбор диапазона относительно быстр, и счетчик быстро устанавливается, с не более чем 1 или 2 промежуточными результатами до отображения финального результат.Хотя иногда некоторые из этих неправильных чисел могут быть немного выше конечного значения, нет никаких признаков ложного изменение диапазона в результате перерегулирования, в отличие от BSIDE ADM01 / 2 и RS 14 метров.
Диодный диапазон выдает около 2,8 В, чего достаточно, чтобы зажечь белый светодиод. тускло (тестовый ток около 1,7 мА), но измеритель дает только напряжение чтение до 1,9 В (хотя гистограмма идет выше). Менее чем примерно 0,2 В, звучит зуммер.Режим непрерывности не самый лучший — нет кажется, что он заблокирован, и время отклика довольно медленное. Порог составляет около 20 Ом.
Проверяю частотомер, совершенно не требует сигнал, чтобы пересечь 0 В, но он имеет ограниченный диапазон по обе стороны от этого, где оно работает. С синусоидальным сигналом RMS 0,5 В он читается нормально до тех пор, пока DC смещение достигло 10В. Изначально казалось, что в нем нет ошибок AC + DC. пока смещение постоянного тока не достигнет 8.8V, и тогда автопереключение было ужасно сбит с толку, оставив измеритель колебаться на переменном токе и отказавшись диапазон и дать показания. Этот счетчик имеет «мягкий» переключатель переменного / постоянного тока, поэтому он с большей вероятностью пострадает от этой проблемы, как обсуждается здесь. Честно говоря, этот счетчик не тот худший в этом плане.
На самом деле, достаточно одного постоянного тока, чтобы сбить с толку этот счетчик в режиме переменного тока. Все, что больше 8 В, вызывает его — он просто сидит, пытаясь автоматический диапазон.Так что, если вам нужно измерить сигналы переменного тока в цепи с постоянным током смещения — например, усилитель мощности звука — вам потребуется внешний конденсатор для блокировки постоянного тока (10 нФ должно быть в порядке). В качестве альтернативы, используйте прицел!
Возвращаясь к частотомеру, диапазон довольно широкий — дошел до 92МГц прежде, чем он сдался, но согласно спецификации он должен достигнуть 220 МГц (или минимум, есть диапазон 220МГц ). Возможно, что это было бы пошел бы выше, если бы я мог выйти за пределы +17 дБм (около 1.6V RMS ) предел моего ВЧ генератора. Что касается чувствительности, это около 120 мВ на низких частотах (<175 кГц). На 1 МГц это примерно 160 мВ, 220 мВ при 10 МГц и 250 мВ при 40 МГц. Это значительно лучше, чем спецификации (указано как <300 мВ до 10 МГц и <400 мВ до 40 МГц). если ты переключитесь на функцию напряжения и выберите Гц, чувствительность НЧ больше как 50 мВ, но он резко падает на ВЧ, при 1 МГц требуется 400 мВ, и ничего не делает выше около 1.3 МГц.
Существует простая функция удержания. В режиме ожидания гистограмма продолжает обновляться (диапазон сохраняется). Я обнаружил, что если удерживаете кнопку Hold 2 секунды, значок «удерживать» мигает в дисплей, но счетчик продолжает работать. Примерно через 5 секунд после этого затем глюкометр удерживает показания и перестает мигать значком. Я не уверен насколько полезной может быть эта отложенная задержка, и интересно, что без упоминания сделано из этого в руководстве.
Относительный режим полезен, но я заметил, что программное обеспечение ПК (см. Ниже) продолжает записывать фактическое значение, а не относительное. Не проблема, если вы об этом знаете.
Пиковый режим немного сбивает с толку, так как при первом нажатии кнопки на дисплее в течение 2 секунд отображается «CAL», а затем отображается несколько случайных номера перед началом работы. Диапазон удерживается, и гистограмма продолжает обновляться, в то время как на дисплее отображается наибольшее записанное число (и сигнализатор «Pmax»).Повторное нажатие кнопки Peak изменит ее на «Пин», чтобы показать наименьшее значение, полученное в пиковом режиме. Использовав режим один раз, он не пройдет этап калибровки, пока вы снова не включите счетчик, но он все равно отображает 2 цифры перед началом работы — первая из которых всегда -28000 по любой причине. При подключении к ПК я отметил, что в этом режиме он переключается между двумя показаниями, которые похожи на минимальные и максимальные значения, но не совпадают с ними, что очень сбивает с толку!
В режиме милливольт, 250 мВ от моего DVM референса было многовато для 220.Диапазон 00 мВ — достаточно справедливо! Но если при нажатии кнопки Peak в диапазоне мВ отображается значение 250,00 мВ. Делает что означает, что у АЦП есть некоторый встроенный запас мощности? Поскольку 2 14 равно 16,385 и 2 15 — 32 768, вероятно, что да; что напрашивается вопрос: почему бы не перейти к 32000 счетам? В качестве альтернативы это может быть 14 бит с передискретизацией и усреднением для получения дополнительного разрешения, которое может объяснить медленную скорость обновления. Жаль, что его нельзя переключить на меньшее количество счетчиков, так как большинство счетчиков при этом ускоряются, и это было бы здесь очень рады.
Потребление тока от PP3 варьируется от 1,3 мА до 2,5 мА. примерно. Измерения с помощью цифрового мультиметра затруднены из-за всплесков ток, потребляемый светодиодом интерфейса ПК — из интереса я подключил ‘через амперметр для наблюдения за импульсами, которые появляются с каждым чтение каждые полсекунды или около того, продолжительностью около 6 мс (я использовал аналог », поэтому не претендуйте на точность!). Замыкание зондов в Ом принимает потребление примерно до 4мА, а в непрерывность приводит к 5.Всего 6 мА.
Индикация разряда батареи появляется при 5,4 В, и счетчик продолжает показывать работать, пока он не достигнет 1,65 В, продолжая отображать 1,0000 В с моего DVM ссылка до этого момента. Для счетчика 9В это довольно удивительно, и Вы задаетесь вопросом, почему вместо этого он не работает от пары AA. Возможно больше всестороннее тестирование выявило бы режим, требующий более высокой Напряжение.
Вполне логично, что счетчик не отключается автоматически, пока в правом нижнем углу экрана загорелся значок «Отправка данных с ПК» — беда, еще не придумал как его отключить! Я не верю в это может быть отключен на модели E.
Интерфейс ПК
Это оптический интерфейс, который вставляется в нижнюю часть измерителя. после снятия крышки:
Как видите, на счетчике две световые трубки, но только одна. устройство в розетке, что означает, что счетчик только передает обратно на ПК, поэтому удаленное управление счетчиком будет невозможно. Компакт-диск в комплекте счетчик включает в себя, наряду с электронной копией руководства, программное обеспечение для считывания показаний счетчика:
Если у вас нет порта RS-232 на вашем ПК, вам понадобится USB для RS-232. адаптер.Я слышал сообщения, что это не работает с ними, но я не есть проблема с обычным адаптером USB-RS-232, который у меня есть (по-видимому, это использует чипсет производства Prolific, чего бы он ни стоил). Я тестировал это на Машина W10 (32 бит).
Программное обеспечение довольно простое. По сути, диалог разбит на кварталы. Левая верхняя четверть отражает дисплей измерителя — и что нужно делать что он устанавливает на ваш компьютер несколько шрифтов UNI-T, которые могут быть полезны для другие вещи! Верхняя правая четверть экрана предназначена для простого движения / запрета тестирование (введите требуемые пределы).Нижний левый раздел предназначен для ведение журнала, и он заполняется со скоростью считывания показаний счетчика (хотя вы можно замедлить его, используя параметр «Интервал выборки»). Обратите внимание на «судью» столбец, который является результатом тестирования «годен / не годен». У вас есть возможность сохранения данных в формате Excel, XML или обычного текста (с разделителями табуляции). Ну наконец то, в правом нижнем углу показан график. Нажав на увеличительное стекло Значок заставляет график заполнять весь диалог.
По цене это нормально, и иногда я мог видеть, что это полезно.Конечно, в самом глюкометре нет внутренней памяти, поэтому вы не можете log без подключения к ПК, но это не проблема в типичная рабочая среда. Модели Fluke 180/280, которые выполняют регистрацию хранить свои записи внутри, так что вы можете загрузить их после мероприятия (или просматривать их на самом счетчике), поэтому они немного более гибкие, но помните что Fluke взимает £ 200 за программное обеспечение и ведет к этому!
Для демонстрации программного обеспечения см. Martin Lorton’s рассмотрение.Это лишь одно из нескольких видео, которые он снял об этом. метр, но обратите внимание, что его счетчик является более старой версией, и есть различия в печатной плате очевидны. Он обсуждает перерегулирование проблема на DC, которую я еще не замечал в такой степени с моими образец, к счастью. Мой также намного точнее его. Если они улучшили дизайн и / или QC за прошедшие годы, это хорошо Новости!
Я заметил, что Мартин использовал ту же версию программного обеспечения, что и с моим измерителем (V4.01), и, учитывая, что он снял это видео в 2012 году, это очевидно, сейчас довольно стар.
Для этого глюкометра доступны различные варианты сторонних производителей. Мартин упоминает UltraDMM, который работает действительно хорошо, но, к сожалению, выдает ошибку «Необработанное исключение» сообщения, когда вы идете, чтобы добавить счетчики или графики. Если вы нажмете «Продолжить», приложение продолжает работать. Не знаю, проблема ли это W10 потому что я еще ни на чем не пробовал.
Еще вариант — сигрок.Это сложная программа, которая делает больше, чем просто ведение журнала цифрового мультиметра. Я дал это за 15 минут до отказа, но скоро вернется к нему.
Разборка
Начните со снятия крышки аккумуляторного отсека и откидной скобы. Это первый встреченный нами, у которого есть саморез, а не машина винт, который вставляется в металлическую вставку. Будьте осторожны с этим, так как он будет носить прочь с использованием. Этот винт также помогает закрепить корпус. А также этот, есть еще 2, которые нужно отменить.Когда вы пытаетесь разделить дело, на верхнем конце корпуса есть пара зажимов, которые освобождают их сцепление с достаточной силой.
Это первый счетчик в бюджетном разделе с экранированием! Но обратите внимание на те же дешевые входные клеммы, которые мы видели в других местах, и основные Предохранители на 250 В, это 25-миллиметровые предохранители типа BS1362, которые мы используем в сетевых вилках. в Великобритании — это шаг вперед по сравнению с 20-миллиметровыми типами, которые часто встречаются в более дешевых мультиметры.Есть 3 термистора PTC для защиты, а некоторые на печатной плате вырезаны изоляционные пазы.
Чтобы снять печатную плату, отверните 3 маленьких винта и отсоедините печатную плату от корпуса — что было довольно сложно с моим примером. ЖК-дисплей и его рамка могут оставаться позади. В качестве альтернативы вы можете просто открутить один винт у предохранителя 10А и снимите печатную плату с прикрепленным ЖК-дисплеем.
В этом измерителе довольно много всего, и приятно видеть настоящую микросхему. чем COB! Контакты функционального переключателя немного шире. разнесены, чем многие, которые мы видели, и некоторые дорожки на печатной плате, образующие этот переключатель также хорошо разделены.Не видя схемы, невозможно быть конечно, но я надеюсь, что они установили этот интервал для высоких напряжение частей схемы.
Рассмотрим печатную плату поближе:
Значит, у этого счетчика много предустановленных настроек! Включая несколько триммеров конденсаторы, подразумевающие ВЧ-характеристику измерителя, можно настроить. Это хорошие новости, так как это не так хорошо, как есть.
Обратите внимание на места для искровых промежутков (включая второй «SG4» рядом с розетка мА / мкА!).Также обратите внимание на контактные площадки на печатной плате для более крупных предохранителей HRC. Этот счетчик доступен в двух версиях — то, что вы видите здесь, является самым большим. широко доступная версия, но версия продается в Германии (с GS одобрение имеет MOV в 4 промежутках искрового разрядника рядом с PTC, и больше предохранители. Кроме того, рейтинги CAT понижены до CAT II 600 В и CAT III. 300В. Итак, что это говорит о рейтинге CAT IV 600 В моего прибора? с 25-миллиметровыми предохранителями и без MOV? Как я сказал в начале, у нас есть серьезный повод усомниться в рейтингах — как и положено любому дешевому метр — и вот доказательства!
Обратите внимание, что моя печатная плата отличается от более ранних версий (а также от печатной платы Мартина. видео, см. это поток для примеров), которые имеют меньше слотов изоляции, и часто дополнительные компоненты добавляются вручную поверх исходных установленные детали.Мой пример на самом деле построен довольно хорошо. По всем счетам, похоже что печатная плата такая же между мировым и немецким версий сегодня, но я не смог это проверить — фотографии, которые я видно на немецкой печатной плате, кажется, отсутствует триммер 10А (предохранитель 10А, между входными гнездами), среди других различий.
Есть много мощных SMT-диодов, которые, как я полагаю, также предназначены для защита. У нас есть один ИК-светодиод для интерфейса ПК с CMOS 4069 шестнадцатеричный инвертор рядом с ним.Под экраном расположен резистор делитель сети — Я не снимал экран для дальнейшего исследования, но, похоже, заключен в пластик, поэтому я не могу сказать, хорошая ли это толстопленочная сеть нравится использовать Fluke (как будто бы!). Как и в случае с UT210E, кристалл 3,999 МГц, а не обычные 4МГц.
Под печатной платой мы находим еще несколько диодов и несколько транзисторов возле входа разъемы, которые предположительно для защиты (я думаю, что некоторые из них стабилитроны на шунтирующих резисторах).W1 выглядит так, как должно быть регулятор напряжения, но данных о нем не нашел. Основная ИС — это ES51922 от Cyrustek. Даташит симпатичный информативный и заслуживающий внимания. И 8-контактная ИС — это AD737J. истинный преобразователь RMS. Что интересно, у этой микросхемы довольно широкая частота. ответ (который зависит от входного уровня) — намного шире, чем я измерял ранее. Оглядываясь вокруг, я замечаю, что это умеренно дорогая ИС — даже по количеству, готов поспорить, что это самый дорогой компонент, используемый в этот метр.
Выводы
Сложно подвести итог. На бумаге это здорово. Во плоти это кажется хорошо сделанным, и он действительно работает достаточно хорошо, если вы можете жить с медленным скорость обновления — что для меня очень больно. После этого неравномерный переменный ток частотная характеристика является проблемой, особенно если она может отличаться от образец для образца, в зависимости от того, насколько хорошо он был откалиброван. Обидно про отсутствие подсветки тоже …
Дешевые входные розетки и явно фиктивные рейтинги CAT просто идет с территорией.Это не значит, но к настоящему времени все читая это, вы должны знать об этом — если нет, пожалуйста, прочтите мое введение в безопасность мультиметра. Но учитывая мой предыдущий неудачный опыт работы с измерителями UNI-T, я бы очень хотел использовать измеритель в течение нескольких месяцев, прежде чем делать какие-либо твердые выводы.
Могу ли я сейчас порекомендовать это по сравнению с другими счетчиками в этом разделе? Учитывая размер, я полагаю, что ближайшим конкурентом будет Aneng AN860B +. Эта модель только 6000 отсчетов и не имеет интерфейса ПК или гистограммы.В противном случае это почти то же самое, но с такой же хорошей электробезопасностью за полцены. Очевидно, что вместо «хорошо» следует читать «сомнительно»! Немец версия UT61E обещает лучшую безопасность, но это намного больше дорого, естественно — значительно дороже, чем, например, Fluke 101. Если полоса пропускания переменного тока 1 кГц Aneng является проблемой, то UT61E лучше, но убедитесь, что вы протестировали это как я! На самом деле, если пропускная способность сети переменного тока является проблемой, лучший подержанный цифровой мультиметр может быть ответом или, что лучше, используйте «область видимости».
Но на скамейке — вдали от высокоэнергетических ситуаций — если вам нужен дешевый мультиметр для регистрации, это потрясающее соотношение цены и качества, особенно по цене, которую я заплатил!
Цифровой мультиметрUNI-T UT61E — ToolBoom
Цифровой мультиметр UNI-T UT61E — это высококачественный многофункциональный цифровой мультиметр. Это удобное портативное устройство питается от батареи 9 В. UNI-T UT61E характеризуется несколькими измерениями (напряжение, ток, сопротивление, емкость, частота) и тестами (диод, целостность) и аналоговой гистограммой, функцией сохранения данных.
Характеристики
- ЖК-дисплей.
- Функция удержания данных.
- Аналоговая гистограмма.
- Автоматический / ручной выбор диапазона.
- Режим относительных измерений (REL).
- Множественные измерения:
- Напряжение переменного тока.
- Напряжение постоянного тока.
- Переменный ток.
- Постоянный ток.
- Сопротивление.
- Емкость.
- Частота.
- Тестирование диодов.
- Проверка целостности.
- Зуммер непрерывности.
- Питание от аккумулятора.
- Интерфейс: RS232, USB.
- Простота подключения и эксплуатации.
- Электробезопасность: EN61010-1, CATII600V / CATI1000V.
Видео
Еще больше видеообзоров вы найдете во вкладке «Видео». Пойдите и проверьте это!
Технические характеристики
| Функция | Диапазон | Точность |
|---|---|---|
| Напряжение постоянного тока | 220 мВ / 2.2 В / 22 В / 220 В / 1000 В | ± (0,1% + 2) |
| Напряжение переменного тока | 220 мВ / 2,2 В / 22 В / 220 В / 750 В | ± (0,8% + 10) |
| Постоянный ток | 220 мА / 2200 мА / 22 мА / 220 мА / 2,2 А / 10 А | ± (0,5% + 10) |
| Переменный ток | 220 мА / 2200 мА / 22 мА / 220 мА / 2,2 А / 10 А | ± (0,8% + 10) |
| Сопротивление | 220 Ом / 2,2 кОм / 22 кОм / 220 кОм / 2,2 МОм / 22 МОм / 220 МОм | ± (0.5% + 10) |
| Емкость | 22 нФ / 220 нФ / 2,2 мкФ / 22 мкФ / 220 мкФ / 2,2 мФ / 22 мФ / 220 мФ | ± (3,0% + 5) |
| Частота | 10 Гц — 220 МГц | ± (0,01% + 5) |
| Частотная характеристика | 45 Гц ~ 10 кГц | |
| Рабочий цикл | 0,1% ~ 99,9% | |
| Импеданс для измерения постоянного напряжения | ~ 10 МОм | |
| Общие характеристики | ||
| Мощность | Аккумулятор 9 В (6F22) | |
| Дисплей | ЖК-дисплей, 43 × 65 мм | |
| Размер | 180 × 87 × 47 мм | |
| Масса | 370 г | |
Руководство пользователя
Загрузить руководство пользователя цифрового мультиметра UNI-T UT61E.
Программное обеспечение
Загрузите программное обеспечение для цифрового мультиметра UNI-T UT61E.
Содержимое упаковки
- Цифровой мультиметр UNI-T UT61E (1 шт.)
- Измерительные провода (2 шт.)
- Розетка универсальная (1 шт.)
- Кабель USB (1 шт.)
- Руководство пользователя (1 шт.)
Примечание! Батарейки в комплект не входят.
UNI-T UT61D против UT61E Обзор
Цифровые мультиметры пригодятся при проектировании или ремонте электрических и электронных устройств.Если вы хотите измерить емкость, сопротивление, напряжение, ток или даже температуру, цифровые мультиметры — ваш лучший выбор. UNI-T предлагает различные модели мультиметров, которые вы можете рассмотреть. Подробное сравнение может помочь вам выбрать между моделями мультиметров UNI-T UT61D и UNI-T UT61E True-RMS. Какой из них лучше другого?
UNI-T UT61D
UNI-T UT61E
Мультиметр UNI-T UT61D
Мультиметр UNI-T UT61D — это устройство с истинным среднеквадратичным значением, прошедшее тестирование для профессиональных приложений.Однако его универсальность и различные функции позволяют ему выполнять различные задачи, начиная от передовых приложений в профессиональных отраслях и заканчивая простыми базовыми задачами, выполняемыми любителями электроники. Независимо от точки обзора или угла обзора, а также условий освещения вы можете легко считывать показания выходного сигнала измерителя благодаря четкому и четкому ЖК-дисплею.
Для исключительного измерителя в этом ценовом диапазоне вы получите более точные измерения благодаря дополнительному элементу считывания цифрового выхода.Глюкометр также разработан для максимальной защиты от внезапных падений и ударов, в дополнение к удобному захвату благодаря красной резиновой кобуре, встроенной в корпус счетчика. Измеритель True-RMS также имеет ручной и автоматический выбор диапазона, а также отображение максимального количества отсчетов 6000.
Функции автоматического и удержания данных, относительного измерения, звукового сигнала обрыва цепи, проверки диодов и регистрации максимума / минимума повышают производительность цифрового мультиметра UNI-T. Он поставляется с интерфейсным кабелем RS232 для ПК для использования во время записи и регистрации данных.В целях безопасности измеритель предлагает защиту от перегрузки до 1000 В постоянного тока или 750 В переменного тока и напряжение постоянного тока / входное сопротивление для повышения производительности. Индикатор низкого заряда батареи предупреждает вас, когда батарея разряжается, а функция подсветки дисплея освещает рабочие области.
Встроенная задняя подставка обеспечивает поддержку счетчика, а резиновая кобура обеспечивает удобный захват и улучшенную защиту. Чтобы активировать функции авто и удержания данных, нажмите на несколько секунд и нажмите один раз соответственно. На мультиметр предоставляется 1-летняя гарантия на бесплатный ремонт и замену в течение того же периода.Вы можете спокойно работать с глюкометром, не беспокоясь о возможных функциональных проблемах. Чтобы воспользоваться гарантией, вам необходимо купить счетчик у официального дилера.
Мультиметр UNI-T UT61E
UNI-T UT61E специально разработан для измерения постоянного и переменного тока, напряжения, сопротивления диодов, звукового сигнала обрыва цепи, частоты и емкости. Как и предыдущая модель расходомера UNI-T UT61D, эта версия предназначена для других обычных измерительных функций.Он включает в себя данные и автоматическое удержание, пиковые измерения, отображение низкого заряда батареи, спящий режим и отображение низкого заряда батареи, среди прочего.
Другие особенности мультиметра включают рабочую температуру от 0 до 40 градусов Цельсия, одну батарею 9 В и температуру хранения от -10 до +50 градусов Цельсия. Когда помехи от радиочастотных электромагнитных полей вызывают ошибочные измерения, следующая точная цифра возвращает его к нормальному состоянию. При весе всего 170 г мультиметр является портативным, и на него предоставляется годовая гарантия.Это означает, что мультиметр можно бесплатно отремонтировать или заменить в течение одного года. Обратите внимание, что большинство гарантий обычно распространяется только на неисправности, вызванные производителем.
Показания счетчика могут быть записаны и сохранены в компьютере. Как и мультиметр UNI-T UT61D, эта модель легкая и, следовательно, портативная.
Заключение
Оба мультиметра имеют схожие характеристики, следовательно, и производительность. Оба они предназначены для использования в приложениях с базовыми потребностями.Если у вас простая работа по измерению, вам подойдет любой из двух мультиметров. Однако, если вам нужны мощные мультиметры для тяжелых промышленных условий, вам, возможно, придется рассмотреть мультиметр UNI-T UT61D.
Несмотря на это, вы все равно можете выбирать между двумя моделями мультиметра, учитывая их новаторский дизайн, цвет отделки и даже цену. Для доступности выберите тот, у которого самая низкая цена.
.
