Какие основные отличия между полярными и неполярными конденсаторами. Как правильно включать полярные конденсаторы в цепь. Как проверить работоспособность конденсатора мультиметром. Можно ли использовать полярный конденсатор в цепи переменного тока.
Ключевые отличия полярных и неполярных конденсаторов
Конденсаторы являются важнейшими компонентами электронных схем, способными накапливать и хранить электрический заряд. Они бывают двух основных типов — полярные и неполярные. Рассмотрим ключевые отличия между ними:
- Полярные конденсаторы имеют четко обозначенные положительный и отрицательный выводы. Неполярные можно подключать в схему любой стороной.
- В полярных конденсаторах используется жидкий или гелеобразный электролит. Неполярные обычно содержат твердый диэлектрик.
- Полярные конденсаторы обладают большей емкостью при меньших габаритах. Неполярные имеют меньшую удельную емкость.
- Полярные конденсаторы нельзя использовать в цепях переменного тока. Неполярные подходят для работы с переменным током.
- При неправильном подключении полярный конденсатор может выйти из строя. Неполярный будет работать в любом включении.
Особенности конструкции полярных конденсаторов
Конструкция полярных конденсаторов имеет ряд важных особенностей:
- Анод изготавливается из алюминиевой или танталовой фольги с нанесенным оксидным слоем.
- Катод представляет собой алюминиевую фольгу без оксидного слоя.
- Между электродами находится бумага, пропитанная жидким электролитом.
- Оксидный слой на аноде выполняет роль диэлектрика.
- На корпусе обязательно указывается полярность выводов.
Такая асимметричная конструкция обеспечивает большую емкость при малых размерах, но требует соблюдения полярности при включении.
Правила подключения полярных конденсаторов
При работе с полярными конденсаторами необходимо строго соблюдать следующие правила:
- Всегда проверяйте маркировку полярности на корпусе конденсатора.
- Положительный вывод (анод) подключайте к положительному полюсу источника питания.
- Отрицательный вывод (катод) соединяйте с «минусом» схемы.
- Не превышайте максимальное рабочее напряжение конденсатора.
- Не допускайте обратного включения — это вызовет повреждение конденсатора.
Соблюдение этих простых правил обеспечит длительную и надежную работу полярных конденсаторов в вашей схеме.
Применение неполярных конденсаторов
Неполярные конденсаторы имеют более широкую сферу применения благодаря своим универсальным свойствам:
- Работа в цепях как постоянного, так и переменного тока
- Использование в фильтрах и разделительных цепях
- Применение в колебательных контурах и генераторах
- Создание времязадающих цепей в таймерах
- Сглаживание пульсаций в блоках питания
Отсутствие полярности делает неполярные конденсаторы очень удобными для разработчиков электронных устройств.
Как проверить работоспособность конденсатора?
Проверить исправность конденсатора можно с помощью мультиметра, выполнив следующие шаги:
- Установите мультиметр в режим измерения сопротивления.
- Подключите щупы к выводам конденсатора (для полярных соблюдайте полярность).
- Наблюдайте за показаниями:
- Исправный конденсатор: сопротивление сначала низкое, затем быстро растет
- Пробитый конденсатор: сопротивление остается низким
- Обрыв в конденсаторе: сопротивление сразу бесконечно большое
- Для более точной проверки используйте режим измерения емкости, если он есть.
Регулярная проверка поможет вовремя выявить неисправные конденсаторы и предотвратить сбои в работе электронных устройств.
Можно ли использовать полярный конденсатор в цепи переменного тока?
Использование полярного конденсатора в цепи переменного тока напрямую не рекомендуется. Однако существует способ применения полярных конденсаторов в таких схемах:- Возьмите два одинаковых полярных конденсатора.
- Соедините их последовательно, соединив одноименные выводы (плюс к плюсу, минус к минусу).
- Полученная конструкция будет работать как один неполярный конденсатор.
- Емкость такого «составного» конденсатора будет вдвое меньше емкости каждого из исходных.
Этот метод позволяет использовать полярные конденсаторы в цепях переменного тока, но следует помнить о снижении итоговой емкости.
Маркировка конденсаторов: как не ошибиться при выборе
Правильная интерпретация маркировки конденсаторов критически важна для их корректного применения:
- На полярных конденсаторах обязательно указывается полярность выводов (обычно «-» на корпусе).
- Емкость может быть указана напрямую или закодирована (например, 104 = 10*10^4 пФ = 100 нФ).
- Максимальное рабочее напряжение всегда указывается на корпусе.
- Допустимый температурный диапазон обычно маркируется на крупных конденсаторах.
- Тип диэлектрика может быть обозначен буквенным кодом.
Внимательное изучение маркировки поможет выбрать подходящий конденсатор для вашей схемы и избежать ошибок при монтаже.
Влияние температуры на характеристики конденсаторов
Температура окружающей среды существенно влияет на параметры конденсаторов:
- С ростом температуры емкость большинства типов конденсаторов увеличивается.
- Высокие температуры ускоряют процесс старения диэлектрика.
- При низких температурах емкость конденсаторов с жидким электролитом может значительно снижаться.
- Температурные колебания могут вызывать механические напряжения в конструкции конденсатора.
- Для критичных применений рекомендуется выбирать конденсаторы с широким температурным диапазоном.
Учет температурных факторов позволяет обеспечить стабильную работу электронных устройств в различных условиях эксплуатации.
Неполярные электролитические конденсаторы: отличия от полярных
Неполярный конденсатор является распространенным элементом многих радиоэлектронных схем. Специалист, работающий в этой области, должен знать основные конструктивные и эксплуатационные особенности этих устройств, уметь их правильно монтировать и тестировать.
Внешний вид неполярных конденсаторов
Определение неполярных конденсаторов
Данные устройства представляют собой пассивные элементы, способные накапливать и хранить электрический заряд. Их отличительной особенностью является сохранение корректной работы при любом порядке подключения выводов в цепь. Это объясняется отсутствием серьезных различий в характеристиках сред, образующихся с двух сторон границы обкладок и диэлектрика.
В чем отличие полярного и неполярного конденсатора
Полярные конденсаторы имеют пару электродов: плюсовой и минусовой. Чтобы устройство могло функционировать, при его подсоединении в электроцепь необходимо соблюдение полярности. В противном случае элемент быстро придет в негодность или даже взорвется. Электролитические накопители этого типа имеют также черты полупроводникового элемента.
От неполярных эти устройства отличаются наличием существенной разницы физико-химических свойств между средами с двух сторон раздела, которые и создают полярность. В изготовлении обоих видов устройств применяются такие токопроводящие материалы, как алюминий и тантал.
Алюминиевые электролиты
Неполярный электролитический конденсатор с алюминиевыми обкладками отличается от других изделий довольно высоким показателем индуктивности. Она образуется вследствие скручивания обкладочных заготовок для более удобной установки в корпус-цилиндр. Несмотря на нецелесообразность индуктивных явлений в ряде случаев, изделия из алюминия пользуются популярностью, благодаря невысокой цене и доступности. Изготавливаются они в smd форме для монтажа на поверхность печатной плиты.
Главная сфера их применения – нивелирование пульсаций в цепях, где выпрямляется переменный ток. Также с помощью этих устройств пульсирующий электроток разделяется на постоянную и переменную компоненты (это применяется в устройствах, проигрывающих звукозаписи).
Важно! При выборе конденсатора желательно брать образец с меньшим значением ESR (эквивалентного последовательного сопротивления). Особенно это критично для систем, требующих фильтрации пульсаций с высокими частотами (например, блок питания ЭВМ).
Конденсаторы с электролитом из алюминия
Электролиты на основе тантала
Этот материал дает возможность создания высокоемких изделий, сохраняющих это свойство при значительных показателях рабочего напряжения. В отличие от предыдущего типа, они почти не имеют индуктивности, что обеспечивает им большую широту сферы применения. Изделия малогабаритны, работают стабильно, служат долго. Выпускаются в двух вариантах исполнения корпуса, заточенных под разные типы монтажа. Smd-варианты предназначены для размещения на поверхности платы. Они обладают высокой емкостью при миниатюрных размерах. Монтаж таких элементов осуществляется роботами. Есть изделия, снабженные длинными выводами, продеваемыми в дырочки на платах.
Изделия из полимеров
В таких устройствах вместо металлических обкладок применяются полимерные материалы, проводящие ток. В остальном по особенностям строения они идентичны ранее описанным категориям.
Особенности конструкции и включения НЭК
Отличительная особенность таких изделий – отсутствие постоянного смещения масс электронов на обкладочных элементах. Это достигается благодаря тому, что детали из алюминия подвергаются окислению с двух сторон диэлектрика.
Конструкция
Из-за особенностей строения рассматриваемые устройства можно сравнить с парой встречно соединенных полярных электролитических элементов, не имеющих заряда на обкладочных поверхностях. Поэтому, когда такой конденсатор подсоединяется в цепь, потребности в жесткой привязке к потенциалам не возникает. Таким образом, эти изделия способны функционировать на разных участках электроцепи и поддерживать нужные емкостные показатели.
Особенности включения
Если при подключении полярного устройства перепутать местами плюсовой и минусовой выводы, оно не сможет заряжаться и разряжаться. Поэтому нормально работать такой элемент не будет. Неполярные электролитические устройства способны работать при подключении в разные схемы без внимания к полярности. Это связано с их строением – у них отсутствуют анод и катод (пластинки с отрицательным и положительным зарядами).
Помимо электролитических, есть другая разновидность неполярных устройств. Их конструкция включает в себя пару обкладочных поверхностей (без поляризации) с вмонтированным промеж них диэлектриком. В электроцепях такие детали ставятся в роли малоемких элементов с функциями разделения тока на компоненты, блокировки и задания времени.
Как сделать неполярный конденсатор из полярного
Порой случаются ситуации, когда для усилителя или иного прибора нужно применить неполярный конденсаторный элемент, но под рукой присутствуют исключительно полярные. Заменить неполяризованный конденсатор можно парой изделий с полюсами с емкостью, вдвое превышающей ту, которая требуется в схеме. Они соединяются друг с другом встречно-последовательно: идентичные (положительные или отрицательные) выводы соединяются между собой, другие два запаиваются в схему.
Схожий принцип имеет строение НЭК с окисями на обеих обкладках. За счет этого такие продукты имеют более крупные габариты, чем полярные изделия с тем же параметром электролитической емкости. Базируясь на этом же механизме, производят НЭК с опцией пуска, заточенные под эксплуатацию в цепях переменного тока.
Соединение неполярных устройств с целью получения полярного
Как проверить неполярный конденсатор мультиметром
Чтобы провести процедуру тестирования, аппарат потребуется установить в режим омметра. Его основное назначение – измерить параметр сопротивления. При работе с данной группой элементов проверяется сопротивление утечки. Рабочие щупы подсоединяются к выводам конденсатора, подвергающегося проверке. Теперь нужно смотреть на показания прибора. Если на экране отображается единица, значение сопротивления превышает 2 мегаом. Это считается нормальным показателем. Если сопротивление ниже, имеет место значительная утечка.
Важно! Нужно избегать держания обеими руками выводов тестируемого устройства и щупов измерительного прибора. Это приведет к получению некорректных результатов измерений.
Проверка с помощью мультиметра
Маркировка

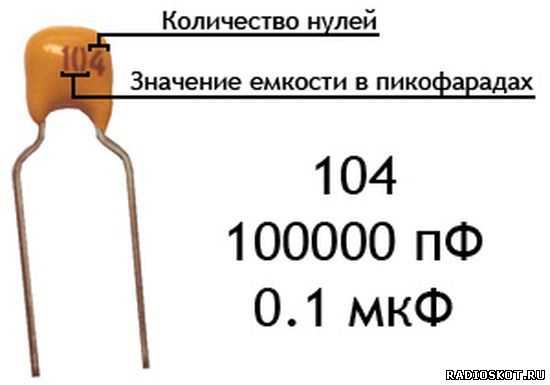

Обозначение емкости на таких изделиях состоит из трех цифр. Последняя из них показывает число нулей, другие две – значение параметра в пикофарадах. Например, если на устройстве имеются цифры 123, емкость можно посчитать так: 12 пФ и 3 нуля – 12 000 пФ, то есть 0,012 мкФ. Маркировка малоемких элементов (меньше 10 пФ) отличается использованием латинской литеры R в качестве символа, разделяющего целую и дробную части числа.
Неполярные керамические изделия для smd-монтажа маркировкой не снабжаются вовсе. Емкость таких компонентов может находиться в диапазоне от 1 пФ до 10 мкФ. Танталовые и алюминиевые элементы имеют цифровую или цифробуквенную кодировку. Они различаются формой корпуса: у первых она прямоугольная, у вторых – цилиндрическая.
Будучи менее требовательными к условиям подключения, чем поляризованные изделия, неполярные элементы широко используются при монтаже электросхем. Они способны правильно работать в любом месте электроцепи и давать нужное значение емкости.
Видео
amperof.ru
Конденсатор | Класс робототехники
Электрический конденсатор

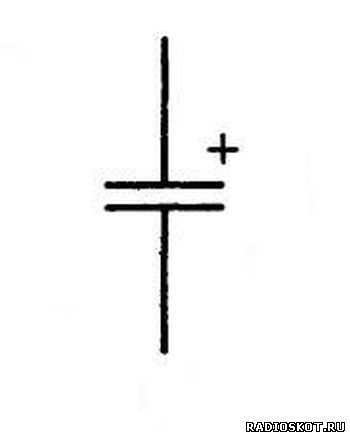

На электрических схемах конденсаторы обозначают двумя параллельными черточками. При этом, у полярных конденсаторов около положительного электрода дополнительно ставится плюсик.Для чего нужен конденсатор?
У этого прибора есть множество применений. Мы не будем перечислять их все, отметим лишь некоторые. 1) Фильтрация пульсаций в цепях питания. Конденсаторы часто ставят на входе и выходе преобразователей напряжения, на входе питания микросхем. В этом случае конденсаторы служат своего рода амортизаторами, которые могут сгладить неровности напряжения, подобно амортизаторам автомобиля, сглаживающим неровности дороги. 2) Времязадающие электрические цепи. Конденсаторы разной ёмкости заряжаются и разряжаются за разное время. Эту особенность используют в устройствах, где необходимо отсчитывать определенные промежутки времени. Например, с помощью резистора и конденсатора задается период и скважность импульса в микросхеме таймера 555 (урок про таймер 555). 3) Датчики прикосновения. В роли одной из обкладок конденсатора может выступить человек. Эту особенность нашего тела используют в своей работе сенсорные кнопки, тачскрины и тачпады некоторых видов. 4) Хранение данных. Конденсаторы применяются для хранения данных в оперативной памяти — ОЗУ (SRAM). Каждый модуль такой памяти содержит миллиарды отдельных конденсаторов, которые могут быть заряжены или разряжены, что интерпретируется как единица или ноль. И это далеко не все варианты применения этого незаменимого прибора. Попробуем разобраться, как устройство конденсатора позволяет ему выполнять столько полезных функций!Устройство простейшего конденсатора
Конденсатор состоит их двух металлических пластин — электродов, называемых также обкладками, между которыми находится тонкий слой диэлектрика. Собственно, все конденсаторы устроены именно таким (или почти таким) образом, разве что меняется материал обкладок и диэлектрика. Чтобы увеличить ёмкость конденсатора, не увеличивая его размеры, применяют разные хитрости. Например, если мы возьмем две обкладки в виде длинных полосок фольги, проложим между ними хотя бы тот же полиэтилен и свернем все это как рулет, то получится очень компактный прибор с большой ёмкостью. Именно так устроены плёночные конденсаторы. Если вместо полиэтилена взять бумагу и пропитать её электролитом, то на поверхности фольги образуется тонкий слой оксида, который не проводит ток. Такой конденсатор будет называться электролитическим.
Полярные и неполярные конденсаторы
Очень важным является разделение конденсаторов на полярные и неполярные. Приборы на основе оксидов: электролитические алюминиевые и танталовые обычно являются полярными, а значит если перепутать их полярность — они выйдут из строя. Причём этот выход из строя будет сопровождаться бурной электрохимической реакций вплоть до взрыва конденсатора.

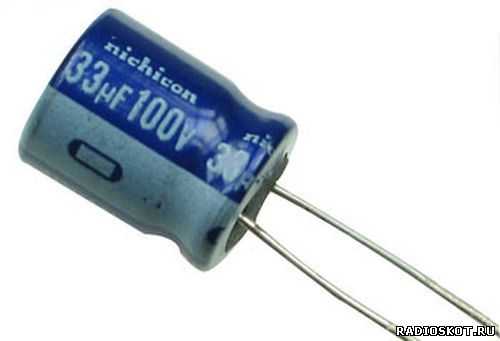

На полярных конденсаторах всегда имеется маркировка. Как правило на электролитических конденсаторах на корпусе контрастной полосой отмечается отрицательный вывод (катод), у танталовых (в желтых прямоугольных корпусах) полоской помечается положительный вывод (анод). Если есть сомнения в маркировке, то лучше найти документацию на этот конденсатор и убедиться. Неполярные же конденсаторы можно включать в цепь какой угодно стороной. К примеру, многослойные керамические конденсаторы — неполярные.Ёмкость и напряжение конденсатора
Теперь обратим внимание на две важные характеристики конденсатора: ёмкость и номинальное напряжение. Ёмкость конденсатора характеризует способность конденсатора накапливать заряд. Это как ёмкость банки, в которой хранится, к примеру, вода. Кстати, не зря одним из первых электрических конденсаторов была так называемая Лейденская банка. Она представляла собой обыкновенную стеклянную посуду, снаружи обмотанную фольгой. В банку была налита токопроводящая жидкость — электролит. Фольга и электролит играли роль обкладок, а стекло банки служило тем самым диэлектрическим барьером. Ёмкость электрического конденсатора измеряют в фарадах. В схемах ёмкость обозначают латинской буквой C. Как правило, ёмкость классических конденсаторов варьируется от нескольких пикофарад (пФ) до нескольких тысяч микрофарад (мкФ). Ёмкость указывается на корпусе конденсатора. Если единицы не указаны — то это пикофарады. Микрофарады часто обозначают как uF — так как буква u внешне похожа на греческую букву мю, которую используют вместо приставки микро. Существует и особый вид конденсаторов, называемых ионисторами (англ. supercapacitor), которые имеют ёмкость в несколько фарад! Чем больше ёмкость конденсатора, тем больше энергии в нём может храниться и тем дольше он заряжается, при прочих равных условиях. Номинальное напряжение — второй важный параметр. Это такое напряжение, при котором конденсатор будет работать весь срок службы без критичного изменения своих параметров. Нельзя применять в 12-вольтовой цепи конденсатор на 6 вольт — он быстро выйдет из строя. Именно эти два параметра обычно наносят на поверхность корпуса конденсатора. На фотографии ниже изображён электролитический конденсатор ёмкостью 470 мкФ и номинальным напряжением 16 Вольт.
А вот на керамических конденсаторах часто указывают только ёмкость. На картинке ниже конденсатор имеет маркировку 104. Что бы это значило?
Последняя цифра в этом коде — количество нулей после двухзначного числа в начале. 104 = 10 0000 пФ = 100 нФ = 0,1 мкФПараллельное и последовательное подключение конденсаторов
Как и в случае резисторов, конденсаторы можно составлять в цепочки. Это бывает нужно, когда в схеме необходима какая-то конкретная ёмкость, а у вас нет такого конденсатора. Параллельное подключение
В отличие от резисторов, при параллельном подключении конденсаторов их ёмкости складываются. Например, если нам нужно получить ёмкость 3000 мкФ, а у нас есть два конденсатора по 1000 мкФ, и 10 штук по 100 мкФ, смело ставим их параллельно и получаем: 1000*2+100*10 = 2000 + 1000 = 3000 мкФ Последовательно подключение При последовательном подключении конденсаторы ведут себя как резисторы, соединённые параллельно. Например, посчитаем суммарную ёмкость двух конденсаторов на 100 мкФ, соединённых последовательно: Суммарная ёмкость Ctot = 50 мкФ.Заряд и разряд конденсатора — RC-цепочка
Теперь разберёмся с процессами, происходящими внутри конденсатора во время заряда и разряда. Для этого рассмотрим самую простую электрическую цепь с конденсатором. С левой стороны схемы подключим источник питания. Сверху разместим ключ и резистор, а справа сам конденсатор. Участок цепи, на котором есть конденсатор и резистор называют RC-цепью.
При замыкании ключа, в такой цепи образуется электрический ток, сила которого зависит от сопротивления резистора и внутреннего сопротивления самого конденсатора. Заряженные частицы устремятся к конденсатору, но не смогут преодолеть слой диэлектрика (по крайней мере все разом). Вследствие чего, с одной стороны конденсатора накопятся отрицательно заряженные частицы, а с другой стороны — положительно заряженные. Концентрация заряженных частиц на обкладках создаст мощное электрическое поле между ними.
С течением времени, напряжение на конденсаторе растет, а сила тока падает. После завершения процесса заряда, ток в цепи упадет почти до нуля. Останется только очень маленький ток утечки, который образуется благодаря тому, что некоторым заряженным частицам всё же удается проскочить через слой диэлектрика. Напряжение, напротив, станет практически равным напряжению источника. Когда мы отключим конденсатор от источника питания, этот самый ток утечки постепенно разрядит конденсатор. Эта особенность электрических конденсаторов не даёт нам сделать из них контейнер для длительного хранения энергии. Хотя частично эту проблему решают ионисторы.Резистор и время заряда конденсатора
Зачем в цепи нужен резистор? Что на мешает подключить его напрямую к источнику? Тому есть две причины. Резистор ограничивает ток, протекающий через конденсатор. Чем меньше заряженных частиц за единицу времени прибывает в конденсатор, тем больше времени для заряда ему потребуется. Конденсатор заряжается и разряжается по экспоненциальному закону. Зная это, мы можем легко рассчитать время заряда/разряда в зависимости от его ёмкости и от сопротивления резистора.
По картинке можно понять, что за время T конденсатор заряжается на 63,2%. А вот за время 3T уже на 95%. Время T здесь равно произведению ёмкости конденсатора C на сопротивление R, последовательно соединенного резистора: Например, у нас есть конденсатор ёмкостью 100 мкФ, соединенный с резистором 1 кОм. Посчитаем за сколько секунд он зарядится хотя бы до 95%: Теперь умножаем это на 3 и получаем 3T = 0,3 секунды — за такое время конденсатор почти полностью будет заряжен. Таким образом, меняя ёмкость конденсатора и резистора мы можем управлять временем его заряда, что нам ещё пригодится в будущем. Вторая важная причина, по которой в цепи присутствует резистор — защита источника питания. Дело в том, что разряженные конденсаторы имеют очень низкое внутреннее сопротивление, которое составляет доли Ома. По сути, их можно рассматривать как обычные проводники. А что будет, если замкнуть выводы питания проводником? Будет короткое замыкание! Такой режим работы цепи является аварийным для источника питания, и его нужно всячески избегать.Плавное выключение светодиода при помощи конденсатора
Проведем небольшой опыт. Для этого соберем на макетной плате цепь с кнопкой, конденсатором и светодиодом. В качестве источника питания используем контакты питания Ардуино Уно. Принципиальная схема
Внешний вид макета
Подключим Ардуино к питанию. Затем, нажмем кнопку и светодиод практически мгновенно загорится. Отпустим кнопку — светодиод медленно начнет гаснуть. Почему так происходит? Сразу после подключения нашей схемы к источнику питания, в ней начинают происходит интересные процессы. Как уже говорилось ранее, пока конденсатор пустой, ток через него максимален. Следовательно, конденсатор начинает стремительно набирать заряд. При этом светодиоду, который подключен параллельно, ничего не достается 🙁 Напряжение на нем близко к нулю. С течением времени конденсатор насыщается, благодаря чему ток начинает постепенно переходить в параллельную цепь — через светодиод. Напряжение на светодиоде начинает расти. Наступает момент, когда напряжение на светодиоде принимает критическое значение (для красного светодиода около 1,8 В), при котором он стремительно отбирает остатки тока у конденсатора и вспыхивает! Когда мы отпускаем кнопку, ситуация становится гораздо проще. Конденсатор становится источником питания для светодиода с резистором. Светодиод начинает медленно высасывать заряд из конденсатора, пока тот не разрядится. Тут мы и наблюдаем медленно угасание. Меняя сопротивление R1, мы можем влиять на скорость вспыхивания светодиода. Однако, следует учитывать, что увеличивая R1 мы будем снижать ток в цепи, тем самым уменьшая максимальный заряд конденсатора и яркость светодиода. Увеличивая C1, мы получим более длительное время работы светодиода после выключения источника. Это как поставить более ёмкую батарейку. Наконец, меняя R2 можно регулировать яркость светодиода, и соответственно, время его работы. Ведь чем меньше тока мы забираем из конденсатора, тем на большее время его хватит.Заключение
Итак, мы познакомились с конденсатором — интересным и порой опасным жителем любой электронной платы. В следующих уроках уделим внимание резистору и индуктивности, а также более сложному их собрату — транзистору.Вконтакте
robotclass.ru
Полярный конденсатор в цепи переменного тока, неполярные электролиты
Полярные и неполярные конденсаторы — в чем отличие
Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными.
В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности? В этом и попробуем сейчас разобраться.
Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.
Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой.
Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора.
Отрицательная обкладка (катод) — просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.
Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.
Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.
Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов.
Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.
Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.
А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.
На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.
Смотрите также: Конденсаторы в электронных схемах
Андрей Повный
Конденсаторы электролитические неполярные
| Конденсаторы электролитические неполярные | |||
| Диапазон емкостей | 1 — 220 мкФ | ||
| Диапазон напряжений | 16 — 160 В | ||
| Допустимое отклонение емкости | ±20% | ||
| Ток утечки | 4 мкА | ||
| Тангенс угла потерь, tgδ | 0,12 — 0,24 | ||
| Выработка | 2000 ч | ||
| Рабочая температура | -40°C – +85°C | ||
| Серия | Цена | Серия | Цена |
| 1мкФ 50В 85°C | $0,02 + – | 22мкФ 16В 85°C | по запросу + – |
| 1мкФ 100В 85°C | $0,02 + – | 22мкФ 25В 85°C | по запросу + – |
| 2,2мкФ 50В 85°C | $0,02 + – | 22мкФ 100В 85°C | $0,12 + – |
| 3,3мкФ 50В 85°C | $0,02 + – | 33мкФ 16В 85°C | $0,03 + – |
| 4,7мкФ 35В 85°C | $0,02 + – | 100мкФ 25В 85°C | $0,05 + – |
| 4,7мкФ 50В 85°C | $0,03 + – | 100мкФ 35В 85°C | $0,08 + – |
| 10мкФ 16В 85°C | $0,02 + – | 100мкФ 50В 105°C | $0,09 + – |
| 10мкФ 35В 85°C | $0,03 + – | 220мкФ 16В 85°C | $0,08 + – |
| 10мкФ 50В 105°C | $0,02 + – | 220мкФ 25В 85°C | $0,08 + – |
| 10мкФ 160В 85°C | $0,12 + – | ||
Маркировка конденсаторов электролитических радиальных:
| 220мкФ | – | Номинальная емкость. |
| 25В | – | Номинальное напряжение. |
| 85°C | – | Рабочая температура. |
Габаритные и установочные размеры конденсаторов электролитических радиальных:
| Емкость | Размеры DxL, мм | ||||||
| 16В | 25В | 35В | 50В | 63В | 100В | 160В | |
| 1мкФ | — | — | — | 5×11 | — | 5×11 | — |
| 2,2мкФ | — | — | — | 5×11 | 5×11 | 6,3×11 | — |
| 3,3мкФ | — | — | — | 6,3×11 | 6,3×11 | 8×11,5 | 10×16 |
| 4,7мкФ | — | 5×11 | 5×11 | 6,3×11 | 6,3×11 | 8×11,5 | 10×16 |
| 10мкФ | 5×11 | 6,3×11 | 6,3×11 | 8×11,5 | 8×11,5 | 10×16 | 13×20 |
| 22мкФ | 6,3×11 | 8×11,5 | 8×11,5 | 10×12,5 | 10×16 | 12,5×20 | 13×25 |
| 33мкФ | 8×11,5 | 8×11,5 | 10×12,5 | 10×16 | 10×20 | 12,5×25 | 16×25 |
| 47мкФ | 8×11,5 | 10×12,5 | 10×16 | 10×20 | 12,5×20 | 16×25 | 16×35 |
| 100мкФ | 10×16 | 10×20 | 12,5×20 | 12,5×25 | 16×25 | 16×31,5 | 19×35 |
| 220мкФ | 10×20 | 12,5×20 | 12,5×25 | 16×31,5 | 16×31,5 | 16×35,5 | — |
| Подробные характеристики неполярных электролитических конденсаторов | |||||||
| Номинальное напряжение | 16В | 25В | 35В | 50В | 63В | 100В | 160В |
| Импульсное напряжение | 20В | 32В | 44В | 63В | 79В | 125В | 200В |
| Тангенс угла потерь | 0,17 | 0,15 | 0,12 | 0,12 | 0,12 | 0,12 | 0,15 |
| Коэффициент импеданса -25°С / +20°С | 2 | 2 | 2 | 2 | 2 | 2 | 4 |
| Коэффициент импеданса -40°С / +20°С | 6 | 5 | 4 | 4 | 3 | 3 | — |
Устройство электролитических конденсаторов:
В цилиндрическом алюминиевом корпусе расположены две электродные фольги – электроды, между которыми находится бумага, пропитанная электролитом, диэлетрик (тонкая оксидная пленка) и бумажный разделитель. В неполярных конденсаторах диэлетрик (тонкая оксидная пленка) нанесена на оба электрода для симметрии их электрических параметров.
В нижней части конденсатора размещен резиновый уплотнитель и вывода. Алюминиевый корпус конденсатора покрыт изолирующей оболочкой.
На верхней торцевой части корпуса расположен предохранительный клапан или защитные надсечки (крестообразные, в форме буквы К или Т), которые обеспечивают взрывобезопасность конденсатора при его выходе из строя вследствие перегрева, пробоя или переполюсовки. Суть защитного устройства базируется на возможности выброса накопленного внутри корпуса излишнего давления паров газа электролита. Возрастание внутреннего давления сопровождается выбросом пробки клапана или разрушением корпуса по надсечкам, но без взрыва, разбрасывания обкладок и сепаратора, предотвращая таким образом повреждения соседних элементов схемы.
Емкость электролитического конденсатора обратно пропорциональна минусовой температуре: с понижением температуры вязкость электролита увеличивается, тем самым снижая его проводимость. Повышение температурного режима приводит к уменьшению срока службы конденсатора, поэтому при их установке следует избегать близкого расположения тепловыделяющих компонентов.
Неполярный конденсатор из полярных:
Получить неполярный электролитический конденсатор можно путем последовательного соединения двух одинаковых полярных электролитов полюсами друг к другу — плюс к плюсу или минус к минусу. В этом случае его емкость будет равна половине емкости одного полярного конденсатора, а номинальное напряжение останется неизменным.
Изменение емкости электролитических конденсаторов от температуры и частоты:
-
Типовая зависимость емкости электролитического конденсатора от температуры
-
Типовая зависимость емкости электролитического конденсатора от
частоты
Монтаж электролитических конденсаторов на плату:
Монтаж электролитических конденсаторов осуществляется на печатную плату методом групповой пайки или с помощью паяльника.
При установке конденсатора нужно обязательно соблюдать классификационные параметры (ёмкость, номинальное напряжение).
Пространство вокруг конденсатора в радиусе до 3 мм следует оставить свободным для возможного срабатывания защитного клапана, а зазор между конденсатором и печатной платой должен быть минимальным (приблизительно 1 мм).
Рекомендации по монтажу и эксплуатации:
- Располагайте конденсаторы так, чтобы другие компоненты и проводники находились на расстоянии от вентиляционного отверстия конденсатора.
- Конденсаторы с жесткими выводами «snap-in» должны плотно, без люфта и зазора устанавливаться на печатную плату.
- Конденсаторы под винт «screw terminal» монтируются в вертикальном положении выводами вниз или горизонтально с положительным выводом сверху относительно отрицательного.
- После хранения конденсаторы рекомендуется «тренировать» подачей постоянного напряжения через токоограничивающий резистор сопротивлением примерно 1кОм.
- Перед установкой конденсаторы следует разрядить, замыкая выводы через резистор сопротивлением 1кОм.
Допустимое расстояние между корпусом конденсатора и стенкой корпуса оборудования:
| Диаметр конденсатора | Зазор | |
| 6,3 – 16 мм | > 2 мм | |
| 18 – 35 мм | > 3 мм | |
| более 40 мм | > 5 мм |
Пайка электролитических конденсаторов:
Режимы пайки (длительности и температуры на каждой операции) должны соответствовать указаниям в спецификации к конденсатору.
Есть два способа пайки электролитических конденсаторов:
- Пайка волной – выполняется при температуре до 260°С и не более 10 секунд.
- Групповая пайка оплавлением пасты в печи с конвекционным или инфракрасным нагревом.
-
Параметры режима групповой пайки оплавлением пасты
Параметры режима групповой пайки оплавлением пасты бессвинцовыми припоями
Меры предосторожности:
- При появлении «дыма» с предохранительного клапана электролитического конденсатора следует немедленно обесточить электрическую цепь.
- Не приближайте лицо к предохранительному клапану электролитического конденсатора. Газы, выбрасываемые из конденсатора, могут достигать температуры свыше 100°C.
- Не препятствуйте работе вентиляционных систем, соблюдайте необходимый зазор между корпусом конденсатора и стенкой корпуса оборудования.
- Не используйте конденсаторы в системах с частыми внезапными зарядами и разрядами, т.к. конденсаторы могут быть повреждены.
- Подаваемое на конденсатор напряжение не должно превышать значения номинального напряжения.
- Используйте конденсатор при допустимом значении тока пульсации, т.к. превышение допустимого тока пульсации может вызвать перегрев, уменьшение емкости или повреждение конденсатора.
- Используйте конденсаторы при допустимом диапазоне рабочих температур.
- Не применяйте чрезмерную силу воздействия на терминалы и выводы конденсаторов, чтобы исключить повреждение и нарушение внутренних элементов.
- Длительное хранение конденсаторов допускается только в сухих прохладных помещениях.
kabel-house.ru
Разновидности конденсаторов по типу диэлектрика
Электролитические конденсаторы
В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.
Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор. Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика.
В радиоэлектронике применяются полярные и неполярные конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью. К полярным конденсаторам относятся так называемые электролитические конденсаторы. Наиболее распространены радиальные алюминиевые электролитические конденсаторы. В отечественной маркировке они имеют обозначение К50-35.
Радиальный электролитический конденсатор
У аксиальных конденсаторов проволочные выводы размещены по бокам цилиндрического корпуса, в отличие от радиальных конденсаторов, выводы которых размещаются с одной стороны цилиндрического корпуса. Аксиальными электролитами являются конденсаторы с маркировкой К50-29 К50-12, К50-15 и К50-24.
Аксиальные электролитические конденсаторы серии К50-29 и импортный фирмы PHILIPS
В обиходе радиолюбители называют электролитические конденсаторы “электролитами”.
Обнаружить их можно в блоках питания радиоэлектронной аппаратуры. В основном они служат для фильтрации и сглаживания выпрямленного напряжения. Также электролитические конденсаторы активно применяются в усилителях звуковой частоты (усилках) для разделения постоянной и переменной составляющей тока.
Электролитические конденсаторы обладают довольно значительной ёмкостью. В основном, значения номинальной ёмкости простираются от 0,1 микрофарады (0,1 мкФ) до 100.000 микрофарад (100000 мкФ).
Номинальное рабочее напряжение электролитических конденсаторов может быть в диапазоне от 10 вольт до нескольких сотен вольт (100 – 500 вольт). Конечно, не исключено, что есть и другие образцы, с другой ёмкостью и рабочим напряжением, но на практике встречаются они довольно редко.
Стоит отметить, что номинальная ёмкость электролитических конденсаторов уменьшается по мере роста срока их эксплуатации.
Поэтому, для сборки самодельных электронных устройств, стоит применять либо новые купленные, либо те конденсаторы, которые эксплуатировались в электроаппаратуре небольшой срок. В противном случае, можно столкнуться с ситуацией неработоспособности самодельного устройства по причине неисправности электролитического конденсатора. Наиболее распространённый дефект “старых” электролитов – потеря ёмкости и повышенная утечка.
Перед повторным применением стоит тщательно проверить конденсатор, ранее бывший в употреблении.
Опытные радиомеханики могут многое рассказать про качество электролитических конденсаторов. В пору широкого распространения советских цветных телевизоров в ходу была очень распространённая неисправность телевизоров по причине некачественных электролитов. Порой доходило до того, что телемастер заменял практически все электролитические конденсаторы в схеме телевизора, после чего аппарат исправно работал долгие годы.
В последнее время всё большее распространение получают компактные электролитические конденсаторы для поверхностного монтажа. Их габариты значительно меньше, чем классических выводных.
Конденсаторы электролитические алюминиевые для SMD монтажа на плате CD — привода
Также существуют миниатюрные танталовые конденсаторы. Они имеют довольно малые размеры и предназначены для SMD монтажа. Обнаружить их легко на печатных платах миниатюрных МР3 плееров, мобильных телефонов, материнских платах ноутбуков и компьютеров.
Танталовые электролитические конденсаторы на печатной плате MP-3 плеера
Несмотря на свои маленькие размеры, танталовые конденсаторы имеют значительную ёмкость. Они аналогичны алюминиевым электролитическим конденсаторам для поверхностного монтажа, но имеют значительно меньшие размеры.
Танталовый SMD конденсатор ёмкостью 47 мкФ и рабочее напряжение 6 вольт.
Печатная плата компьютерного CD-привода
В основном в компактной аппаратуре встречаются танталовые конденсаторы на 6,3 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ, 470 мкФ и на рабочее напряжение 10 -16 вольт. Столь небольшое рабочее напряжение связано с тем, что напряжение источника питания в малогабаритной электронике редко превышает порог в 5 – 10 вольт. Конечно, есть и более высоковольтные экземпляры.
Кроме танталовых конденсаторов в миниатюрной электронике используются и полимерные для поверхностного монтажа. Такие конденсаторы изготавливаются с применением твёрдого полимера. Он выполняет роль отрицательной обкладки – катода. Плюсовым выводом – анодом — в полимерном конденсаторе служит алюминиевая фольга. Такие конденсаторы хорошо подавляют электрические шумы и пульсации, обладают высокой температурной стабильностью.
На танталовых конденсаторах указывается полярность, которую необходимо учитывать при их использовании в самодельных конструкциях.
Кроме танталовых конденсаторов в SMD корпусах есть и выводные с танталовым диэлектриком. Их форма напоминает каплю. Отрицательный вывод маркируется полосой на корпусе.
Такие конденсаторы также обладают всеми преимуществами, что и танталовые для поверхностного монтажа, а именно низким током утечки, высокой температурной и частотной стабильностью, более высоким сроком эксплуатации по сравнению с обычными конденсаторами. Активно применяются в телекоммуникационном оборудовании и компьютерной технике.
Выводной танталовый конденсатор ёмкостью 10 микрофарад и рабочее напряжение 16 вольт
Среди электролитических конденсаторов есть и неполярные. Выглядят они, так же как и обычные электролитические конденсаторы, но для них не важна полярность приложенного напряжения. Они применяются в схемах с переменным или пульсирующим током, где использование полярных конденсаторов невозможно. К неполярным относятся конденсаторы с маркировкой К50-6. Отличить полярный конденсатор от неполярного можно, например, по отсутствию маркировки полярности на его корпусе.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
go-radio.ru
Урок 2.3 — Конденсаторы
Конденсатор
Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.
Принцип работы конденсатора
В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон.
Так как любой конденсатор имеет диэлектрик, то он не способен проводить постоянный ток, но он может сохранять электрический заряд, приложенный к его обкладкам, и в нужный момент отдавать его. Это важное свойство
Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».
Электрическая ёмкость конденсатора – это главный его параметр
Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F.
1 Фарад — очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины — префиксы: µ (микро), n (нано) и p (пико):
• 1 микроФарад — 10-6 (одна миллионная часть), т.е. 1000000µF = 1F
• 1 наноФарад — 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF
• p (пико) — 10-12 (одна триллионная часть), т.е. 1000pF = 1nF
Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ.
Номинальное напряжение конденсатора
Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.
Как правило, в радиолюбительских конструкциях для начинающих не используется напряжение питания выше 12В, а современные конденсаторы чаще всего имеют номинальное напряжение 16В и выше. Но помнить о номинальном напряжении конденсатора очень важно.
Типы конденсаторов
О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).
Неполярные конденсаторы
Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы.
Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ.
Маркировка неполярных конденсаторов
На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость:
10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ.
Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя.
Код | Номинал | Код | Номинал | Код | Номинал |
1R0 | 1 пФ | 101 | 100 пФ | 332 | 3.3 нФ |
2R2 | 2.2 пФ | 121 | 120 пФ | 362 | 3.6 нФ |
3R3 | 3.3 пФ | 151 | 150 пФ | 472 | 4.7 нФ |
4R7 | 4.7 пФ | 181 | 180 пФ | 562 | 5.6 нФ |
5R1 | 5.1 пФ | 201 | 200 пФ | 682 | 6.8 нФ |
5R6 | 5.6 пФ | 221 | 220 пФ | 752 | 7.5 нФ |
6R8 | 6.8 пФ | 241 | 240 пФ | 822 | 8.2 нФ |
7R5 | 7.5 пФ | 271 | 270 пФ | 912 | 9.1 нФ |
8R2 | 8.2 пФ | 301 | 300 пФ | 103 | 10 нФ |
100 | 10 пФ | 331 | 330 пФ | 153 | 15 нФ |
120 | 12 пФ | 361 | 360 пФ | 223 | 22 нФ |
150 | 15 пФ | 391 | 390 пФ | 333 | 33 нФ |
160 | 16 пФ | 431 | 430 пФ | 473 | 47 нФ |
180 | 18 пФ | 471 | 470 пФ | 683 | 68 нФ |
200 | 20 пФ | 511 | 510 пФ | 104 | 0.1 мкФ |
220 | 22 пФ | 561 | 560 пФ | 154 | 0.15 мкФ |
240 | 24 пФ | 621 | 620 пФ | 224 | 0.22 мкФ |
270 | 27 пФ | 681 | 680 пФ | 334 | 0.33 мкФ |
300 | 30 пФ | 751 | 750 пФ | 474 | 0.47 мкФ |
330 | 33 пФ | 821 | 820 пФ | 684 | 0.68 мкФ |
360 | 36 пФ | 911 | 910 пФ | 105 | 1 мкФ |
390 | 39 пФ | 102 | 1 нФ | 155 | 1.5 мкФ |
430 | 43 пФ | 122 | 1.2 нФ | 225 | 2.2 мкФ |
470 | 47 пФ | 132 | 1.3 нФ | 475 | 4.7 мкФ |
510 | 51 пФ | 152 | 1.5 нФ | 106 | 10 мкФ |
560 | 56 пФ | 182 | 1.8 нФ |
|
|
680 | 68 пФ | 202 | 2 нФ |
|
|
750 | 75 пФ | 222 | 2.2 нФ |
|
|
820 | 82 пФ | 272 | 2.7 нФ |
|
|
910 | 91 пФ | 302 | 3 нФ |
|
|
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции.
Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов.
Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом.
Полярные (электролитические) конденсаторы
Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика.
Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.
На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.
Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор)
Скачать урок в формате PDF
masterkit.ru
Неполярные конденсаторы, теория и примеры
Определение и общие понятия о неполярных конденсаторах
Толщина диэлектрика, как правило, много меньше в сравнении с размерами обкладок. Конденсатор служит для того, чтобы накапливать заряд (и соответственно энергию электрического поля) и отдавать его. Основными характеристиками конденсатора являются: электрическая емкость (C) и пробивное напряжение (U).
Основу устройства конденсаторов составляет то, что электрическая емкость проводника увеличивается, если к нему приближают другое тело. Это объясняется тем, что под воздействием электрического поля заряженного проводника, на приближенном к нему теле, возникают заряды. Если вторым телом является проводник, то это индуцированные заряды, если тело состоит из диэлектрика, то это связанные заряды. Заряды, равные по величине и противоположные по знаку расположены, при этом, ближе к первому проводнику, чем одноименные. Значит, они оказывают большее воздействие на потенциал первого проводника. Так, при приближении к проводнику, несущему заряд, второго тела, величина потенциала проводника уменьшается. В соответствии с выражением:
это значит, что емкость увеличивается.
Для минимизации влияния внешних тел на емкость конденсатора, его обкладки изготавливают такой формы и располагают так по отношению друг к другу, чтобы поле, которое создают заряды, было локализовано внутри конденсатора. Такому условию удовлетворяют, например, две плоские пластины, разделенные тонким слоем диэлектрика, два соосных цилиндра, две концентрические сферы. По форме обкладок конденсаторы разделяют соответственно: плоские; цилиндрические; сферические.
Так как поле конденсатора заключено, в основном, между его обкладками, то линии электрического смещения начинаются на одной из его обкладок и заканчиваются на другой. При этом сторонние заряды, которые появляются на обкладках, равны по величине и противоположны по знаку.
Конденсаторы являются распространенным элементом электронных схем. Этот элемент может проводить переменный ток и не проводит постоянного тока.
Конденсаторы могут иметь постоянную и переменную емкость, в зависимости от их конструкции. Конденсаторы постоянной емкости делят на полярные и неполярные.
Полярные конденсаторы, к ним относят электролитические конденсаторы, имеют положительный и отрицательный электроды. Для них важно как они включены в цепь. Не соблюдение полярности при включении в состав схемы полярного конденсатора ведет к его выходу из строя. Конденсатор электролитического типа соединяет в себе функции пассивного и полупроводникового элемента.
Неполярные конденсаторы, (или иногда их называют обычными) являются пассивными устройствами, которые служат для накопления заряда, для них не существует ни какой разницы, каким концом элемент включается в электрическую цепь.
Формулы для вычисления емкости конденсатора
Емкость любого конденсатора можно вычислить, используя выражение:
где – разность потенциалов обкладок конденсатора.
Емкость плоского конденсатора находят как:
где — плотность распределения заряда по поверхности пластины; – диэлектрическая проницаемость вещества, которое находится между пластинами конденсатора; S – площадь каждой (или меньшей) пластины; d – расстояние между пластинами. Формула (3) хорошо соответствует реальности, если расстояние между пластинами много меньше, чем их размеры.
Емкость цилиндрического конденсатора:
где l – высота цилиндров; – радиус внешнего цилиндра; – радиус внутреннего цилиндра. По формуле (5) вычисляют емкость коаксиального кабеля.
Емкость сферического конденсатора вычисляют при помощи выражения:
где – радиусы обкладок конденсатора.
Емкость в Международной системе единиц (СИ) измеряется в фарадах (Ф).
Примеры решения задач
ru.solverbook.com
| Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.
Разные конденсаторы рисунок Устройство простейшего конденсатора
Формулы соединение конденсаторов
Полярный конденсатор изображение на схеме
Фото электролитический конденсатор
Фото конденсатора с насечками
Неполярный конденсатор изображение на схеме Пленочный  Керамический
Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:
Расшифровка цифровой маркировки конденсаторов На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка 332, то это означает, что он имеет емкость 3300 пикофарад или 3.3 нанофарад. Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:
Таблица номиналов конденсаторов
Фото SMD конденсатора
Фото электролитических SMD конденсаторов Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки. На рисунке изображено устройство конденсатора переменной емкости:

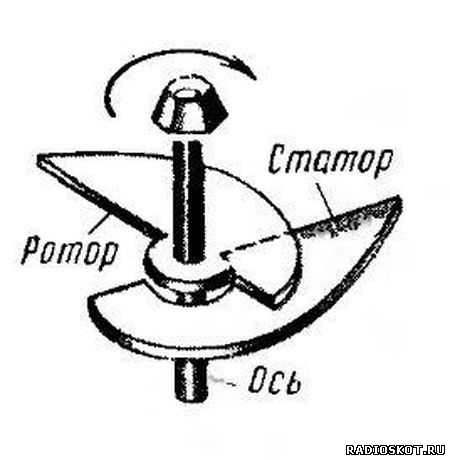

Рисунок как устроен переменный конденсатор
Фото переменный конденсатор
Переменный конденсатор изображение на схеме
Подстроечный конденсатор изображение на схеме
Фото подстроечный конденсатор
Рисунок строение подстроечного конденсатора Форум по различным радиоэлементам Обсудить статью КОНДЕНСАТОР |
radioskot.ru
