Универсальный пробник электрика: Пробник-индикатор для электрика своими руками: описание схемы

Содержание

Пробник-индикатор для электрика своими руками: описание схемы

Пробник-индикатор можно собрать своими руками в домашних условиях. Для этого потребуется минимум времени и деталей, при этом возможности такого пробника весьма широкие. С его помощью можно легко и быстро проверить состояние электрической проводки, определить «ноль» и «фазу», оценить сопротивление изоляции электроприборов. Кроме того, можно произвести прозвонку электрической оцепи и проверить работоспособность таких радиоэлементов, как резисторы, конденсаторы, диоды и транзисторы. Схема прибора приведена на рис. 1

Рис. 1. Принципиальная схема пробника

Как видно, схема собрана из минимального количества элементов и представляет собой классический усилитель постоянного тока. Резисторы в базах транзисторов Т1 и Т2 ограничивают максимальные значения их базовых токов, а резистор R4 определяет верхний предел измеряемых сопротивлений. Конденсатор С1 служит для создания отрицательной обратной связи по токам переменных значений. Питается прибор от любого маломощного источника напряжения 3 вольта, например, от двух «пальчиковых» батареек или от одной «компьютерной» батарейки (такие стоят на материнских платах). При этом пробник не нуждается ни в каких выключателях питания, так как в режиме «покоя» практически не потребляет ток от элементов питания.

Щуп Х2 прибора делают в виде «иглы» и он жёстко закреплен в корпусе. В качестве него можно применить отрезок медного провода сечением 1,5…2,5 мм. Щуп Х1 — зажим типа «крокодил» на отрезке гибкого многожильного провода длиной около 20 см.

При соединении щупов Х1 и Х2 светодиод загорается. Он будет светиться также при измерении сопротивлений от нуля до 0,5 МОм, при этом от величины измеряемого сопротивления будет зависеть яркость его свечения. При измерении постоянного напряжения светодиод будет гореть, если «плюс» измеряемой цепи будет на щупе Х2. При поиске «фазы» переменной цепи следует держать щуп Х1 в руке, а щупом Х2 касаться токопроводящих проводников. При этом данный пробник не реагирует на так называемое «наведённое напряжение», а лишь конкретно на «фазу», в отличие от обычных, простых пробников на «неонке».

В схеме можно применить любые маломощные транзисторы структуры n-p-n, такие так широко распространённые КТ315, КТ3102 или аналогичные импортные. В качестве диода VD1 лучше будет работать маломощный кремниевый, например КД503 или аналогичный. Светодиод HL1 — типа АЛ307 или другой с рабочим напряжением (напряжением зажигания) порядка 2…2,6 вольт. Конденсатор — любой, подходящий по размерам. Резисторы можно применить мощностью 0,25 или 0,5 ватт.

Настройка прибора не представляет сложности.

Для этого следует временно удалить резистор R4 и включить между щупами сопротивление порядка 0,5 МОм. Светодиод должен загореться, а если этого не происходит, то нужно заменить транзисторы на другие, с большими значениями коэффициента усиления по току (h31э). Затем подбором сопротивления резистор R4 нужно добиться минимального свечения светодиода. Так можно настроить прибор и на любое другое значение максимально измеряемого сопротивления.

Диоды и транзисторы данным пробником проверяют как и тестером, измеряя прямое и обратное сопротивление их p-n переходов. Можно проверить и исправность конденсаторов начиная примерно от 0,01 мкФ и более — при подключении исправного конденсатора светодиод вспыхивает на некоторое время. По времени свечения или вспышки светодиода можно приблизительно судить о ёмкости проверяемого элемента. Если конденсатор пробит или у него большой ток утечки, то светодиод будет гореть постоянно. При оценке сопротивления изоляции действуют так же, как при измерении (проверке) сопротивления резисторов. При хорошем качестве изоляции не должно быть никакого свечения светодиода.

Приведённая здесь схема проста в сборке и настройке, имеет хорошую повторяемость и не один раз была опробована на практике. Элементов питания (двух «пальчиковых» батареек) хватает на несколько лет работы в режиме средней интенсивности пользования прибором.

Вот такой пробник-индикатор может получиться в итогеИли такой….

разновидности устройств и правила их использования

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения – устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000в (в зависимости от прибора). Целесообразность его использования продиктована в первую очередь тем, что электрический ток не получится увидеть глазами – о его наличии можно судить только по тому, работает включенное в розетку устройство или нет.

Разновидности индикаторов

Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи – именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному – стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети (пассивная), а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием (активный), что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения.

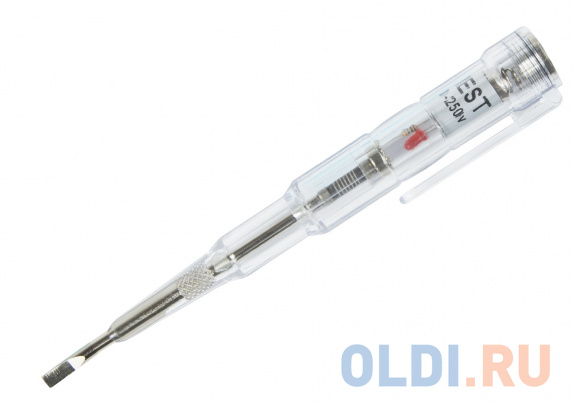

Пассивная отвертка индикатор

Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу – показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками не используется, ввиду крайне ограниченного функционала, но дома среди набора инструментов «на всякий случай» она может пригодиться.

Бесспорное преимущество устройства в том, что наличие напряжения однополюсный индикатор показывает после прикосновения к любому токоведущему контакту. Нулевой провод не нужен – его роль выполняет тело человека, что держит в руках отвертку. Наличие или отсутствие фазы показывает неоновая лампа внутри устройства – чтобы проверить напряжение надо жалом отвертки коснуться проводника, а рукой дотронуться до контактной пластины на ручке.

Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем 50-60 вольт.

Активная отвертка индикатор

Внутри корпуса прибора собрана схема, запитанная от собственного источника питания (батарейки), поэтому это более чувствительный детектор напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и если жало просто попадает в электромагнитное поле, которое есть вокруг любого проводника под напряжением. Это его свойство с успехом используется для поиска проводки в стенах или мест ее обрыва. Нужно взять отвертку за жало и провести ее вдоль провода – если в каком-то месте лампа перестала светить, значит там (+/- 15 см) повреждена проводка.

Также светодиодный индикатор будет срабатывать если одной рукой дотронуться до жала, а другой до контактной платины в рукоятке. Это свойство широко используется для прозвонки проводов (определения их целостности). Надо просто взять один конец провода в руку, а до другого дотронуться жалом отвертки – если нет обрыва, значит индикатор засветится.

Высокая чувствительность устройства является и его недостатком – так как индикатор может показать наличие напряжения и там, где его никогда не было и наоборот – он не отреагирует на обрыв нулевого провода (разве что поменять фазу и ноль местами).

Многофункциональная активная отвертка индикатор

Этот тестер напряжения является улучшенным вариантом предыдущего инструмента – отличается наличием переключателя, которым можно регулировать чувствительность прибора, а также использовать его в контактном и бесконтактном режиме.

Зачастую такая многофункциональная индикаторная отвертка оснащена жидкокристаллическим мини дисплеем, на котором показывается не только наличие напряжения, но и его вольтаж. Это позволяет определять паразитные токи наводки, которые трудно распознать пользуясь обычным индикатором наличия напряжения в цепи.

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно. По сути, ТОПовые модели электронных индикаторных отверток это упрощенные мультиметры, но с одним жалом вместо двух щупов. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.

Самодельный пробник (контролька)

В сумке электрика зачастую есть самодельный пробник напряжения с обыкновенной лампочкой на 220 вольт – на профессиональном жаргоне получивший название «контролька». Несмотря на размеры, он зачастую бывает более удобным, хотя все его достоинства в полной мере раскрываются при проверке трехфазных сетей.

По сути это обычная лампочка, вкрученная в патрон, а провода исполняют роль щупов, которыми касаются контактов, на которых надо проверить наличие напряжения. По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока – по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

К дополнительным преимуществам относится возможность проверить наличие всех трех фаз. К примеру, если есть три провода и два из них «посажены» на одну фазу, то любой другой указатель напряжения на другом конце провода просто покажет что на каждую жилу приходит фаза, а электродвигатель при этом запускаться не будет. В таком случае берется две контрольки, соединенные последовательно, и свободными щупами проверяются фазы между собой – на проводах с одной фазой лампочки гореть не будут. Плюс ко всему, контрольку всегда можно использовать как дополнительное освещение.

Из минусов устройства выделяется только то, что одну фазу можно проверить только если рядом есть нулевой провод, хотя сложно представить ситуацию с его отсутствием.

Универсальный пробник

Наиболее распространенный указатель напряжения среди инструментов профессионального электрика, совмещающий в себе функциональность и удобство использования. Универсальный прибор, который умеет все: определяет фазу и ноль в сети переменного тока, плюс и минус при постоянном, прозванивает проводку, показывает какое напряжение в цепи, имеет звуковую и визуальную индикацию.

Не все подобные устройства умеют находить проводку сквозь стены, но остальных функций более чем достаточно для ежедневных работ, с которыми сталкивается электрик.

Границы измерений определены качеством изоляции и моделью прибора – 220-380 или указатели напряжения до 1000 в и выше.

Мультиметр – все и сразу

Электрический универсальный тестер, объединяющий в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители – вольтметр, амперметр и омметр. Кроме того устройство может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Указатель напряжения отличается высокой точностью измерений – в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Для вывода результатов измерений оснащен жидкокристаллическим индикатором.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Измерительные приборы (токовые клещи, мультиметры, тестеры)

Изделия для измерения параметров электрического тока

Работы, связанные с электричеством, подразумевают наличие у специалиста хотя бы минимального набора электротехнических инструментов. Одна из разновидностей таких инструментов – измерительные приборы. Что они собой представляют? Для чего используются? Какие виды измерительных приборов понадобятся при работе?

В список наиболее популярных измерительных приборов можно отнести:

- токоизмерительные клещи;

- портативный и профессиональный мультиметр;

- тестер с генератором сигнала;

- измеритель емкости и индуктивности (RLS-метр).

Будет полезным рассмотреть назначение каждого из них. Для примера можно взять приборы, выпускаемые компанией Mastech.

Токоизмерительные клещи Mastech MS2000G. Это устройство дает возможность измерить несколько параметров. Это значение силы тока, величина напряжения, сопротивление, частота входящего сигнала и даже температура окружающей среды. Измерения предоставляются потребителю в виде числовых знаков. Также они выводятся на специальную шкалу. Ей, кстати, очень удобно пользоваться, если нужно измерить быстроменяющиеся параметры или сравнить результаты измерений с контрольным значением. Прибор обладает функцией сохранения измерений. Токоизмерительные клещи имеют звуковой пробник, с помощью которого можно проверить. Насколько хорошо соединены элементы схемы.

Портативный и профессиональный мультиметры Mastech. Портативный мультиметр – прибор, с помощью которого можно измерить значение постоянного и переменного напряжения, величину тока и сопротивления, частоту, уровень заполнения и даже температуру. Также с помощью мультиметра можно прозвонить цепь, протестировать диоды и прочее. Современные портативные мультиметры имеют встроенный компьютерный интерфейс. Эта особенность позволяет записывать и сохранять данные на компьютер.

Профессиональный мультиметр – прибор, который используется для среднеквадратических измерений значения напряжения и тока. Подобно портативному. Он имеет интерфейс ПК. Это устройство имеет высокую чувствительность, что позволяет получать максимально точные результаты измерений. Память мультиметра может хранить в себе до 30 значений.

Тестер с генератором сигнала Mastech. По-другому их называют трассоискателями. Эти приборы предназначены для поиска скрытой электропроводки или проверки работоспособности телефонной линии. Конструкция тестера состоит из двух частей: устройство передачи и устройство приема. Эти две части отвечают за поиск и проверку поврежденных проводов. Трассоискатель компании Mastech очень удобен в использовании. Он изготовлен из материалов высокого качества.

Измеритель емкости и индуктивности (RLC-метр) от Mastech. Это прибор измеряет емкость, индуктивность и сопротивление отдельных радиоэлементов и целых участков схем. Он отвечает всем требованиям, которые предъявляются к устройствам такого типа. Измеритель оснащен ЖК-дисплеем. Выбор пределов измеряемого параметра можно сделать вручную или запрограммировать. Устройство оснащено специальным портом, с помощью которого можно отправить данные на ПК.

Универсальный пробник электрика своими руками. Многофункциональный пробник электрика

«КОНТРОЛЬКА» и «ПРОЗВОНКА» для ЭЛЕКТРИКА.

Проверяя электрическую схему станка в шумных цехах не совсем удобно пользоваться измерительными приборами, приходиться одновременно держать щупы прибора, смотреть на его показания и еще щёлкать переключателем режима работ. И хотя «ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ» запрещают пользоваться контрольными лампами, электрики часто для проверки исправности электрических цепей, используют простую контрольную лампу, которая используются в качестве удобного и многофункционального "прибора".

Хотя, дело-то в общем не в лампочке а в том, кто ее держит - напортачить можно и с указателем напряжения и с поверенным прибором, если он находиться в руках безответственного работника или того кто не умеет с ним обращаться должным образом.

А вот удобства при грамотном использовании "контрольки" говорят сами за себя:
По накалу лампы можно визуально оценить величину приложенного напряжения;
Свечение лампы накаливания хорошо заметно при ярком освещении;
Благодаря низкому входному сопротивлению, не дает ложных срабатываний от наведенного напряжения («наводки») и «через нагрузку»;
Позволяет проверять цепи защитного зануления, работу (или неисправность) УЗО, и ко всему прочему может использоваться как переносной источник света.

Для безопасного использования контрольная лампа конструктивно должна быть заключена в футляр из изоляционного материала, прозрачного или с прорезью для прохождения светового сигнала. Проводники должны быть гибкими, надежно изолированными, длиной не более 0. 5 м, для исключения возможности замыкания при прохождении их в общем вводе, выходить из арматуры в разные отверстия, а на свободных концах иметь жесткие электроды, защищенные изолированными ручками, длина голого конца электрода не должна превышать 10 - 20 мм.

Для изготовления простого и лёгкого в повторении варианта "контрольки": берем две лампы 220V 15W для холодильника, спаиваем их последовательно между собой, в качестве проводников можно использовать щупы от мультиметра с пластмассовыми держателями на концах, провода в которых желательно заменить более качественными. Фланцы на таких щупах предотвращают возможность попадания пальцев на открытые концы щупов и токопроводящие части установок. Затем помещаем обе лампы в подходящий футляр (например, в отрезок прозрачного шланга) и выводим провода наружу.


В процессе проверки целостности проводки следует строго соблюдать правила электробезопасности, «контролька» должна быть подвешенной на проводах, при проведении проверки в близости к полу, её нужно отодвигать от себя как можно дальше.

ПРОБНИК – ИНДИКАТОР.
В тех же случаях (условиях), когда удобнее воспользоваться "контролькой" а не прибором, то есть в простых схемах для предварительной оценки функционирования узлов при ремонте и наладке электрических приборов и электронных устройств, где не нужна точность измерения. Часто может оказаться полезным пробник-индикатор, который позволяет определить в проверяемой цепи:
Наличие переменного или постоянного напряжения от 12 до 400V,
Фазного провода в цепях переменного тока,
Ориентировочной величины напряжения,
Полярность цепей постоянного тока,
Производить «прозвонку» целостности цепей, в том числе обмоток электродвигателей, пускателей, трансформаторов, контактов,
Проверить исправность диодов, транзисторов, тиристоров и т.д.
С этими требованиями хорошо справляются различные индикаторы со световой и звуковой индикацией, которые просты и надежны в работе.

НЕСЛОЖНЫЙ ПРОБНИК , снабженный двумя светодиодами и неоновой лампой, позволяет проверить наличие фазы в сети, обнаружить короткое замыкание и наличие сопротивления в цепи. С его помощью можно проверять катушки магнитных пускателей и реле на обрыв, позванивать концы дросселей, двигателей, разбираться с выводами многообмоточных трансформаторов, проверять выпрямительные диоды и многое другое.
Питается пробник от батареи «Крона» или любой другой аналогичного типа напряжением 9V, потребляемый ток при замкнутых щупах составляет не более 110 мА, при разомкнутых щупах энергия не потребляется, что позволяет обойтись без выключателя питания и переключателя режима работ.
Работоспособность устройства сохраняется при снижении нап

Пробник электрических цепей своими руками!


Здравствуйте друзья, сегодня я хотел показать как сделать хороший пробник электрических цепей. Данным пробником можно проверить целостность разных электрических цепей от простых до сложных. Данным пробником можно с лёгкостью проверить работоспособность лампочек, светодиодов, Резисторов, и многих других электрических цепей. Данным пробником легко находить в чём причина поломки той или иной детали, к примеру Вы купили лампочку, но она не горит, с помощью пробника проверяем работоспособность лампочки. Если она работоспособно, то поломка заключается в цепи питания лампочки. Если не работоспособна, то тогда нужно просто заменить лампочку. Также с помощью пробника можно проверить не только лампочку, но и более сложную электрическую схему питания и не только ! Данный пробник работает как прозвонка мультиметра. Если Вам понравилось описание данной самоделки, то давайте начнём с просмотра видеоролика :

Приятного просмотра !

Инструменты и материалы

- Паяльник
- Флюс или канифоль
- Припой
- Небольшой коробочек
- Провода
- Два аккумулятора
- Светодиод
- Дрель или бор-машинка
- Сверло на 4 мм

Для начала возьмём два аккумулятора, я взял аккумуляторы ёмкостью 1200 мА\час каждый и напряжением 1,2 вольта, желательно, чтобы аккумуляторы заряжались

Также можно взять один аккумулятор типа 18650 или его аналоги

Если у Вас завалялся аккумулятор от квадрокоптера или от сотового телефона он тоже подойдёт

С помощью паяльника залуживаем выводы аккумулятора

Спаиваем их параллельно, если же Вы взяли один аккумулятор, то просто пропустите этот шаг

Далее к общим выводам аккумулятора припаиваем провода, желательно, чтобы они были разного цвета чёрный (-), красный (+)


Далее разрезаем один провод, примерно пять семь сантиметров от аккумуляторов и припаиваем светодиод, я взял такой

Можно ещё взять такие, желательно, чтобы они были яркими ( красный, синий, зелёный )


В другой провод можно впаять пищалку, такую

Или такую, но я решил не впаивать

Далее я нашёл вот такой коробок из пластика

И с двух сторон просверлил отверстия на 4 мм


Засовываем наши аккумуляторы в корпус, в одно отверстие высовываем провода, в другое вклеиваем светодиод, боковое отверстие закрываем кусочком пластика


Также на концах проводов можно припаять маленькие щупы, чтобы зарядить аккумуляторы нужно просто зарядное устройство подсоединить к щупам. Для удобства зарядки можно впаять какой - нибудь разъём.


Спасибо за внимание !!!

Пробник ОП-2э | ЭЛЕКТРИК В ЛОБНЕ

Здравствуйте, уважаемые посетители сайта elektrik-l.ru! В данной статье я расскажу о пробнике ОП-2э компании ИЭК : что это такое, для чего предназначен, как им пользоваться?

Пробник ОП-2э

 В моем инструменте электрика данный прибор хоть и имеется в наличии, но я им очень редко пользуюсь. Не потому, что не хочу, а потому что у меня имеются и другие инструменты, которые более универсальны.

  Итак…

  Пробник ОП-2э (его также называют детектор, отвертка-пробник, индикатор) – современное устройство, с помощью которого можно быстро, а главное, безопасно, произвести проверку электрических цепей. данной устройство позволяет проверить наличие напряжения (переменного и постоянного), определить полярность (для постоянного тока), проверить целостность цепи и наличие электромагнитных полей.

Диапазон рабочих температур,СЧастота тока сети, ГцПеременное напряжение, ВПостоянное напряжение, ВОпределение полярности, В (пост. ток)Проверка целостности цепи, МОмИндикация плотности электро-магнитного напряжения, мВт/см2
-10...+50 С50-500Контактный метод 70-250, бесконтактный-70-10000до 250 В1,2 36«О» = 0-5
«L» = 0-50
«Н» = 0-100
«L» = 5
«Н» = 2

 Можно сказать, что отвертка-пробник ОП-2э – индикаторная отвертка с расширенным набором функций (типа нового поколения).

 С виду пробник ОП-2э похож на маркер (тот, которым пишут, а не тот, которым стреляют в игре пейнтбол). У него также имеется колпачок, который закрывает рабочее жало пробника. В длину это устройство всего 14 см. На корпусе у ОП-2э имеются два цветных светодиода (красный и зеленый), переключатель режимов работы (их три, они обозначаются –H, L, 0), и загадочная металлическая пластина, о назначении которой мы узнаем ниже.

Переключатель режимов H,L,0

Металлическая пластина на корпусе пробника

Кроме этого, пробник имеет клипсу (на фото вверху видно), с помощью которой ОП-2э можно спокойно переносить в кармане, повесив его на карман, как ручку. Очень удобно. Да и в сумке с инструментом также можно повесить на любой кармашек, не боясь его потерять в глубине сумки, особенно, если она большая, как у меня.

 Рассмотрим переключатель режимов. Как я уже говорил, пробник ОП-2э имеет три режима работы:

  •  Положение «0» — режим контактной работы: светится красный светодиод. В данном положении переключателя режимов контактным способом определяется наличие/отсутствие напряжения, проверяется целостность цепи, бесконтактным способом проверяется наличие электромагнитных полей;
  • Положение «L» — режим бесконтактной работы, имеет низкую чувствительность: светится зеленый светодиод и работает зуммер. Данный режим позволяет проводить все измерения бесконтактным способом;
  • Положение «H» — режим бесконтактной работы, имеет высокую чувствительность: светится зеленый светодиод и работает зуммер. Также позволяет проводить все измерения бесконтактным способом.



 Рассмотрим подробнее каждый режим.

 В положении «0» отвертка-пробник ОП-2э работает, как обычная индикаторная отвертка. Для проверки наличия напряжения нужно коснуться рабочим жалом конца провода или контакта в розетке или выключателе. В случае наличия напряжения загорится красный светодиод.

Режим «0» — обычная индикаторная отвертка

 Думаю, что здесь все понятно и сложностей возникать не должно.

 С помощью пробника ОП-2э можно проверять целостность цепи, т.е. использовать как прозвонку. Вот тут как раз и нужно будет использовать ту самую металлическую пластинку, которая находится сбоку корпуса пробника. Для прозвонки цепи нужно коснуться пальцем указанной пластины. Теперь, чтобы проверить цепь (провод), поступаем следующим образом: одной рукой касаемся одного конца цепи, и пробником в другой руке касаемся другого конца цепи (провода). В случае, если провод цел, то загорится красный светодиод. В случае обрыва цепи, светодиод соответственно гореть не будет. Так можно проверять лампы накаливания, нагревательные элементы (ТЭНы) различных приборов.

 Теперь рассмотрим бесконтактные режимы работы. Как я говорил выше, их два: с низкой и высокой чувствительностью. В этих режимах загорается светодиод зеленого цвета и работает звуковой зуммер.

Бесконтактный режим

 Также,  при прозвонке цепи в режиме «H» или «L» касаемся металлической пластины на корпусе, а рабочим жалом конца провода. Замыкаем собой цепь, т.е. касаемся другого конца цепи рукой. В случае целостности цепи горит зеленый светодиод и звучит звуковой сигнал.

 Если в бесконтактном режиме коснуться пальцем металлической пластины сбоку на корпусе, то тем самым мы повышаем чувствительность пробника.

Пробник ОП-2э позволяет выполнять различные диагностические мероприятия:

  • проверять полярность источников постоянного тока. Для этого нежно поочередно касаться каждого полюса источника жалом пробника, держась при этом за другой полюс свободной рукой. Светодиод будет светиться при прикосновении к положительному полюсу источника;
  • проверять заземление корпусов бытовой техники. Для этого нужно поднести пробник ОП-2э к корпусу включенного в сеть прибора. Если светодиод светится, то заземление отсутствует;
  • можно проверять исправность электронных компонентов (конденсаторов, диодов, транзисторов, катушек и т.д.).

 С помощью пробника в бесконтактном режиме, можно легко определить правильность подключения люстры. Как известно, выключатель «рвет» фазу. Это если подключение сделано по правилам. Но бывает и исключение: когда через выключатель подключают ноль. Тогда, при ремонте люстры или светильника, можно получить удар током, поскольку ноль будет отключен, а фаза будет постоянно на патроне люстры. Используя пробник ОП-2э, можно  проверить, правильно ли подключена люстра. Для этого, не снимая колпачка, переводим переключатель режимов в положение «H» или «L» и подносим пробник к выключателю. Если через выключатель подключена фаза, то загорится зеленый светодиод и раздастся звуковой сигнал, если подключен ноль, то соответственно ничего не будет. Также можно подносить пробник и к люстре или светильнику.

На выключателе фаза

Люстра выключена, светодиод не горит

Люстра включена, светодиод горит



  Вот такое вот простое, но в то же время универсальное устройство должно иметься в арсенале электрика.

  P.S. Некоторые используют данный пробник для поиска скрытой проводки в стенах, поскольку он реагирует на электромагнитные поля. Поверьте, с помощью этой отвертки Вы ничего, кроме проблем и геморроя, не найдете, поскольку зуммер отвертки звенит практически по всей стене. Для поиска скрытой проводки используются специальные детекторы, которые стоят очень дорого.
