Управление циркуляционным насосом по температуре. Эффективное управление циркуляционным насосом в системе отопления: способы и преимущества

Как оптимизировать работу циркуляционного насоса в зависимости от нагрузки системы отопления. Какие существуют способы регулирования параметров насоса. Почему важно автоматическое управление насосом.

Необходимость регулирования параметров циркуляционного насоса

В современных системах отопления циркуляционный насос играет ключевую роль, обеспечивая циркуляцию теплоносителя. Однако потребность в тепловой энергии значительно меняется в течение года в зависимости от температуры наружного воздуха. Это создает необходимость регулирования параметров работы насоса для повышения энергоэффективности системы отопления.

Зачем нужно регулировать работу циркуляционного насоса?

• Для экономии электроэнергии при снижении тепловой нагрузки
• Для поддержания оптимального температурного режима в помещениях
• Для снижения шума в системе отопления
• Для увеличения срока службы насоса и других элементов системы

Эволюция способов регулирования циркуляционных насосов

Технологии регулирования циркуляционных насосов прошли значительный путь развития:

1. Насосы с фиксированной частотой вращения без регулирования
2. Ступенчатое переключение частоты вращения вручную
3. Автоматическое ступенчатое регулирование
4. Плавное бесступенчатое регулирование с помощью частотных преобразователей
5. Высокоэффективные насосы с электронным управлением на основе ECM-технологии

Современные циркуляционные насосы с электронным управлением позволяют выбирать различные способы регулирования и рабочие режимы с помощью встроенного блока управления.

Основные способы регулирования циркуляционных насосов

Какие существуют основные способы автоматического регулирования параметров циркуляционных насосов?

1. Поддержание постоянного перепада давления (p-c)

При этом способе электроника поддерживает создаваемый насосом перепад давления на заданном уровне независимо от расхода теплоносителя. Такой режим оптимален для систем с постоянным гидравлическим сопротивлением.

2. Поддержание переменного перепада давления (p-v)

В этом случае заданное значение перепада давления линейно изменяется в зависимости от расхода. При снижении расхода уменьшается и перепад давления. Этот способ подходит для систем с переменным гидравлическим сопротивлением.

3. Регулирование по температуре теплоносителя (p-T)

Заданное значение перепада давления изменяется в зависимости от измеренной температуры теплоносителя. Возможны два варианта:

• Положительное регулирование — перепад давления увеличивается с ростом температуры
• Отрицательное регулирование — перепад давления уменьшается с ростом температуры

Преимущества автоматического регулирования циркуляционных насосов

Использование насосов с автоматическим регулированием параметров дает ряд важных преимуществ:

• Снижение энергопотребления насоса до 80%
• Автоматическая адаптация к изменению нагрузки системы отопления
• Поддержание оптимального гидравлического режима
• Бесшумная работа системы отопления
• Увеличение срока службы насоса и элементов системы
• Повышение комфорта для пользователей

Выбор оптимального способа регулирования

Как выбрать наиболее подходящий способ регулирования циркуляционного насоса для конкретной системы отопления?

При выборе способа регулирования следует учитывать:

• Тип системы отопления (радиаторная, напольная и т.д.)
• Наличие термостатических клапанов
• Переменность или постоянство гидравлического сопротивления
• Требуемый температурный график
• Особенности эксплуатации здания

Для большинства современных систем отопления оптимальным является способ регулирования с переменным перепадом давления (p-v). Он обеспечивает автоматическую адаптацию к изменению нагрузки и максимальную энергоэффективность.

Современные технологии управления циркуляционными насосами

Развитие электроники позволило создать «умные» насосы с расширенными возможностями управления:

• Автоматический выбор оптимального режима работы
• Самодиагностика и защита от аварийных ситуаций
• Возможность удаленного управления и мониторинга
• Интеграция в системы «умного дома»
• Сбор и анализ данных о работе для оптимизации

Такие насосы позволяют максимально повысить энергоэффективность и комфорт системы отопления.

Экономическая эффективность регулируемых циркуляционных насосов

Насколько выгодно использование регулируемых циркуляционных насосов с экономической точки зрения?

Хотя стоимость насосов с электронным управлением выше, чем обычных, их применение дает существенный экономический эффект:

• Снижение затрат на электроэнергию до 80%
• Быстрая окупаемость (обычно 2-3 года)
• Увеличение срока службы оборудования
• Снижение затрат на обслуживание

По оценкам экспертов, переход на регулируемые насосы в масштабах страны позволил бы сэкономить миллиарды киловатт-часов электроэнергии ежегодно.

Управление циркуляционным насосом: основные приборы автоматики и их принцип работы

6 мин. на чтение

22.03.2022

Содержание

Устройство и принцип работы циркуляционного насоса

Автоматика для циркуляционного насоса

Источник бесперебойного питания

Контроллер температуры

Реле давления

Реле сухого хода

Коротко о главном

Циркуляционный насос, снабженный автоматическим реле управления насосом отопления, контроллером скорости и другими полезными опциями станет отличным помощником владельцам, чтобы избавить их от необходимости несколько раз в день проверять работу системы. Датчики температуры и скорости самостоятельно проконтролируют заданные параметры, а при возникновении аварийной ситуации плавно остановят работу схемы.

Автоматика для циркуляционного насоса отопления обеспечит постоянную и безопасную функцию контура.

Циркуляционный насос

Устройство и принцип работы циркуляционного насоса

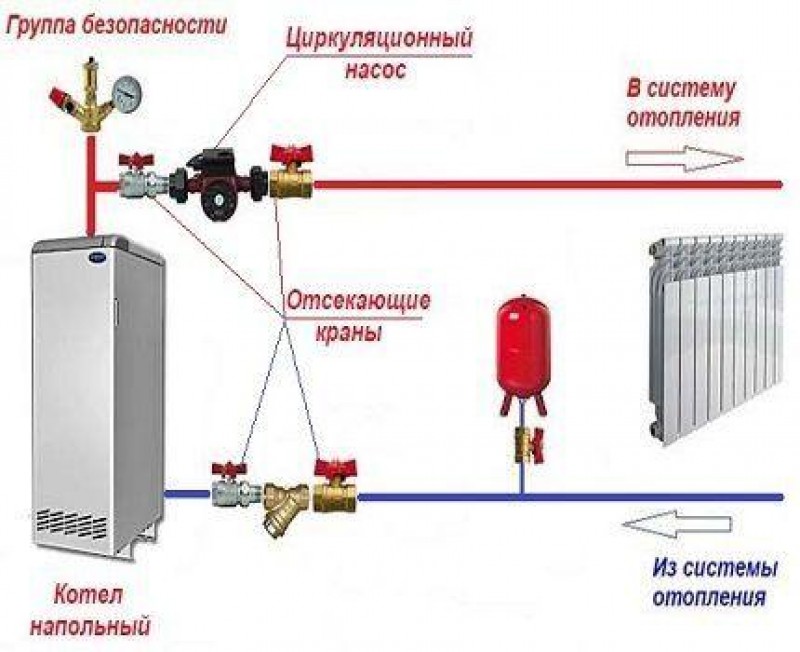

Принудительная циркуляция теплоносителя ускоряет поток жидкости в схеме, тем самым снижая тепловые потери и экономя расход топлива. Благодаря постоянной скорости потока нагрев батарей происходит равномерно. Если нет завоздушенных участков в контуре, то самая последняя батарея, так же горяча, как и первая. Агрегат подает горячую воду к верхним этажам с постоянным напором.

Составляющие циркуляционного насоса:

• Прочный корпус, устойчивый к механическим воздействиям.
• Крыльчатка для обеспечения перекачки теплоносителя в системе.
• Электродвигатель для запуска контура в работу.
• Камера, обеспечивающая подачу и напор через патрубки, подключенные к магистрали.
• Коробка с клеммами для подсоединения автоматики управления циркуляционными насосами.

Принцип работы:

• Теплоноситель через впускной патрубок поступает в рабочую камеру.
• Запускается электродвигатель, включающий действие крыльчатки. Она захватывает струю, усиливая давление в схеме.
• Усиленный поток устремляется к патрубку, соединенному с магистралью и передает теплоноситель в трубу.

Купить циркуляционный насос для системы отопления можно в нашем интернет-магазине.

Манометры, вмонтированные в контур

Никаких трудностей с функционированием системы не возникает. Необходимо только правильно подобрать агрегат, и комплект датчиков, призванных обеспечивать автоматическое включение насоса отопления и контролировать бесперебойное и безопасное функционирование контура.

Автоматика для циркуляционного насоса

Автоматическое управление циркуляционным насосом возможно благодаря установке в системе следующих приборов:

• Источник бесперебойного питания с аккумуляторной батареей.
• Контроллеры температурного режима.
• Реле давления с выносным манометром.
• Реле сухого хода.

Перечисленные приборы дают возможность функционировать системе отопления после настройки на заданные параметры. После этого не требуется постоянное присутствие человека в доме. Хозяин может уехать на целый день работать или взять несколько выходных. Автоматический выключатель насоса отопления проследит за уровнем давления или температуры в системе, аварийно отключив, если показатели превысят допустимые.

Источник бесперебойного питания

Для подбора ИБП вначале подсчитывают суммарную мощность всех приборов отопительной системы, чтобы выбрать подходящую мощность питания.

Источник бесперебойного питания в общей схеме

При этом учитывается, что в момент перехода на источник бесперебойного питания все единицы в контуре отопления потребляют в три раза больше энергии. Поэтому полученное суммарное значение умножают на три.

Внутри корпуса вставлена аккумуляторная батарея, обеспечивающая управление насосом отопления при отключении централизованного энергоснабжения.

Контроллер температуры

Контроллер осуществляет управление насосом отопления от температуры. Задача регулятора – включить нагнетатель, когда температура превысит заданный показатель, а также выключить в случае охлаждения котла в результате угасания.  При монтаже контроллера в схему котел вначале прогревает самого себя, а затем при постепенном нагреве общего контура отопления, контроллер включает агрегат и тепло идет по всей обогреваемой площади. Это позволяет не допустить лишнюю работу насоса без надобности, что значительно продлевает время его функционирования.

Контроллер оборудован системой предотвращающей застой агрегата, так называемой антистоп.

Температурный регулятор со шкалой настройки

Суть в том, что в летний период простой механизма может пагубно сказаться на его функциональности, поэтому каждые 15 дней нагнетатель включается на 15 секунд. Дополнительной защитой системы является функция антизамерзания воды. При падении температуры ниже 5°С работает непрерывно.

Достоинства контроллера:

• Устройство дает возможность регулировать показатели температуры включения/выключения.
• Увеличивает срок работы циркуляционного оборудования.
• Функция сигнала о чрезмерно высокой температуре котла.
• Обслуживание контроллера происходит на встроенном пульте управления.

Конструктивно прибор состоит из корпуса с автоматикой внутри, панели с регулятором температуры и кнопкой ручной и автоматической настройки. Снизу корпуса выходят три кабеля, один из которых подключают к электросети, другой к насосу, третий датчик температуры.

Реле давления

Реле для циркуляционного насоса отопления монтируют в схему комплексно с мембранным баком, который предназначен компенсировать гидравлический удар и хранить резервный запас теплоносителя. Затем настраивают соответственно параметрами насоса и бака. Придерживаясь средних значений характеристики агрегата, чтобы избежать слишком частых включений.

Самостоятельно вмонтированное реле

Реле на циркуляционный насос для контроля давления и управления насосом отопления считают «мозгом» всей схемы. Соответственно заданным параметрам – давление включения и давление выключения – настраивают реле в пределах 1,2 – 2,5 бар. Порог включения регулируют специальными пружинами, располагающимися под привинченной крышкой.

Как только в системе падает давление ниже 1,2 бар, включается электрическая цепь внутри реле замыкается и включается циркуляция теплоносителя. Поднятие давления выше 2,5 бар автоматически разомкнет цепь и остановит работу циркуляции.

Реле сухого хода

Отключает насос, когда в системе нет воды. Как только в потоке становится ниже 0,5 атмосфер, производит принудительной отключение качающего агрегата. После этого включить его можно с помощью кнопки на корпусе. Самостоятельное включение в приборе не предусмотрено.

Порог выключения регулируют пружинкой под крышкой корпуса. Для этого ее демонтируют, открутив пару винтов.

Комплексная автоматика управления теплым полом

Есть вариант совмещенного реле давления и сухого хода. Его включают в бытовое электроснабжение одной вилкой, а другой к агрегату. На внешней панели вмонтирован кнопочный пульт, с помощью которого выставляются необходимые параметры управления циркуляционным насосом. На панели расположено окошко, где отражаются текущие показания, которые можно увидеть в любое время.

В датчике предусмотрена защита от утечки. Если случился порыв и нагнетатель начинает гонять вхолостую, срабатывает отключение. Настраивают время максимальной работы агрегата, например, один час. При более длительном функционировании сработает датчик и произведет остановку.

В видео рассказывают о терморегуляторе управления насосом и его подключении

Коротко о главном

Автоматические датчики облегчают обслуживание системы отопления. Реле и контроллер сработают при аварийных показателях давления и температуры. Автономный источник питания заменит стационарное электроснабжение при внезапном отключении.

Какие датчики и реле вы решили установить в систему отопления? Эффективнее ли она стала функционировать?

Автор статьи Богомолов Макар

6 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Насосные технологии — Регулирование параметров циркуляционного насоса в зависимости от нагрузки системы отопления

Главная → Полезная информация → Статьи → Регулирование параметров циркуляционного насоса в зависимости от нагрузки системы отопления

В нашем климатическом поясе наблюдаются значительные колебания температуры наружного воздуха. Летом столбик термометра поднимается до температуры плюс 20 °C – 30 °C, а зимой падает до минус 15 °C – 30 °C и даже ниже. Однако такие колебания совершенно неприемлемы для температуры воздуха в жилых помещениях. Сначала был огонь, которым обогревали пещеры, позднее были изобретены системы отопления.

В зависимости от сезонных колебаний температуры наружного воздуха изменяется потребность в тепловой энергии. В те времена, когда все самые распространенные виды топлива (дрова, уголь и даже масло на заре развития систем отопления) стоили очень дешево, а также когда отопление субсидировалось государством (в бывшей ГДР), было все равно, сколько тратить на отопление. В крайнем случаеможно было просто открыть окно. Такой способ регулирования температуры в помещении можно в шутку назвать «двухпозиционным регулированием»: «окно открыто/окнозакрыто».

Первый нефтяной кризис, произошедший в 1973 г., показал необходимость экономного использования энергоресурсов. С тех пор особое значение приобрел вопрос хорошей теплоизоляции зданий. Появлялись новые технологии в строительстве, постоянно изменялись законодательные требования. Разумеется, параллельно с этим совершенствовалась и отопительная техника.

Сначала широкое распространение получили термостатические вентили, позволяющие индивидуально регулировать температуру в помещении. Однако на практике это означало ограничение подачи горячей воды, что вызывало повышение давления в насосах с фиксированной частотой вращения (вдоль характеристики насоса) и, как следствие, возникновение шумов в клапанах. Тогда были изобретены перепускные клапаны, предназначенные для сброса избыточного давления.



Переключение частоты вращения насоса

Производители насосов предлагают насосы с мокрым ротором с ручным регулированием частоты вращения. По мере уменьшения частоты вращения уменьшается и объемный расход (подача) — в зависимости от пропускной способности термостатических и регулирующих клапанов. Благодаря таким свойствам циркуляционный насос можно переключить на меньшую частоту вращения, когда нужно уменьшить температуру в помещении, и наоборот.

Чтобы частоту вращения моторов можно было изменять, в их конструкции использовались многосекционные обмотки. Если через трубопроводы системы отопления проходит небольшое количество воды, то сопротивление внутри труб низкое, поэтому насос может работать в режиме минимальной частоты вращения. Одновременно значительно уменьшается потребление электрической мощности.

Между тем было разработано большое количество приборов управления, предназначенных для плавного бесступенчатого регулирования циркуляционными насосами систем отопления. Эти приборы управления изменяют частоту вращения автоматически в зависимости от следующих параметров:

• времени,
• температуры воды,
• перепада давления,
• других факторов, влияющих на работу системы отопления.



Бесступенчатое регулирование частоты вращения насосов

Возможность бесступенчатого регулирования частоты вращения насосов с сухим ротором, оснащенных моторами большой мощности, в зависимости от отопительной нагрузки появилась еще в первой половине 80-х годов. Для этой цели использовались электронные преобразователи частоты.

Для понимания этой насосной технологии можно вспомнить о том, что в обычной электросети переменный ток имеет частоту 50 Гц. С пропорциональной частотой вращается ротор в моторе насоса. С помощью электронных приборов можно повышатьили понижать частоту переменного тока, т. е. непрерывно регулировать частоту, например, между 100 Гц и 0 Гц.

Однако, в связи с конструктивными особенностями моторов, частота тока в системах отопления не может быть менее 20 Гц или 40 % от максимальной частоты вращения. Так как максимальная теплопроизводительность рассчитывается для самых холодных дней, необходимость эксплуатации моторов с максимальной частотой вращения может возникнуть только в исключительных случаях.

20 лет назад приходилось использовать огромные трансформаторные блоки, сейчас преобразователи частоты настолько малы, что легко могут поместиться в клеммных коробках непосредственно на корпусе насоса. Встроенная система бесступенчатого регулирования частоты вращения гарантирует поддержание установленного напора насоса на постоянном уровне независимо от того, какой должна быть подача, определяемая погодными условиями и особенностями эксплуатации.

В 2001 г. был сделан еще один шаг вперед в плане развития насосов с мокрым ротором. Преимущество последнего поколения этих насосов, называемых также высокоэффективными насосами, состоит в существенной экономии электроэнергии благодаря новейшей технологии ECM (мотор с электронной системой связи, или мотор с постоянным магнитом) в сочетании с высоким КПД.



Способы регулирования насосов

Представленные на сегодняшний день на рынке насосы с электронным управлением позволяют выбирать различные способы регулирования и рабочие режимы с помощью электронного блока управления. При этом следует провести различие между способами регулирования, при которых насос регулируется автоматически, и рабочими режимами, при которых насос не регулируется автоматически, а настраивается на определенную рабочую точку с помощью команд.

Ниже дан обзор наиболее часто используемых способов регулирования и рабочих режимов насоса. Благодаря дополнительным приборам управления и регулирования можно обрабатывать и передавать также целый ряд другой информации.

p-c — Постоянный перепад давления
Электроника поддерживает создаваемый насосом перепад давления в пределах допустимого диапазона на уровне установленного заданного значения перепада давления HS до достижения максимальной характеристики.

p-v — Переменный перепад давления
Электроника выполняет заданное изменение перепада давления, которое должно поддерживаться насосом, например, линейно в диапазоне от HS до 1/2HS. Заданное значение перепада давления (H) уменьшается или увеличивается в зависимости от подачи (Q).

p-cv — Переменный/постоянный перепаддавления
При этом способе регулирования электроника поддерживает создаваемый насосом перепад давления на уровне установленного значения перепада давления до достижения определенной подачи (HS 100 %). При дальнейшем снижении подачи электроника линейно изменяет перепад давления, который должен поддерживаться насосом, в диапазоне от HS 100 % до HS75 %.

p-T — Регулирование перепада давления от температуры
При этом способе регулирования электро-ника изменяет заданное значение перепада давления, которое должно поддерживаться насосом, в зависимости от измеренной температуры среды.

Для этого способа регулирования возможны два варианта настроек:

• регулирование насоса в положительном направлении. По мере повышения температуры перекачиваемой среды заданное значение перепада давления линейно увеличивается в диапазоне от Hмин до Hмакс. Этот вариант применяется, например, в стандартных котлах с постоянно изменяющейся температурой в прямом трубопроводе.
• регулирование насоса в отрицательном направлении. По мере повышения температуры перекачиваемой среды заданное значение перепада давления линейно уменьшается в диапазоне от H макс до Hмин. Этот вариант применяется, например, в котлах, использующих теплоту сгорания, в которых должна поддерживаться определенная минимальная температура на выходе с целью достижения максимально высокого коэффициента использования теплоносителя. Для этого насос должен быть обязательно установлен на обратном трубопроводе системы отопления.



Автоматическое уменьшение частоты вращения (автопилот) насоса

Новые насосы с мокрым ротором и электронной системой управления оснащены функцией автоматического уменьшения частоты вращения (автопилот). При снижении температуры в прямом трубопроводе насос автоматически уменьшает частоту вращения (режим низкой нагрузки). Такой способ регулирования обеспечивает снижение энергопотребления насоса до минимального уровня и в большинстве случаев является оптимальным.



Ручное регулирование насоса

Этот рабочий режим предусмотрен в насосах с электронной системой управления определенной мощности. Частота вращения насоса устанавливается на постоянном уровне в диапазоне между nмин и nмакс с помощью электронного модуля насоса. При выборе режима «Ручное регулирование» функция регулирования перепада давления на электронном модуле деактивизируется.



DDC (Прямое цифровое управление) и соединение насоса с АСУ (Автоматизированной системой управления здания)

В этих рабочих режимах заданное значение передается на электронный модуль насоса через соответствующую систему АСУ здания. Заданное значение рассчитывается в данной системе путем сравнения заданного и фактического значений и передается в виде аналогового сигнала 0 – 10 В/0 — 20 мА или 2 – 10 В/4 – 20 мА либо цифрового сигнала (интерфейс PLR или LON насоса).

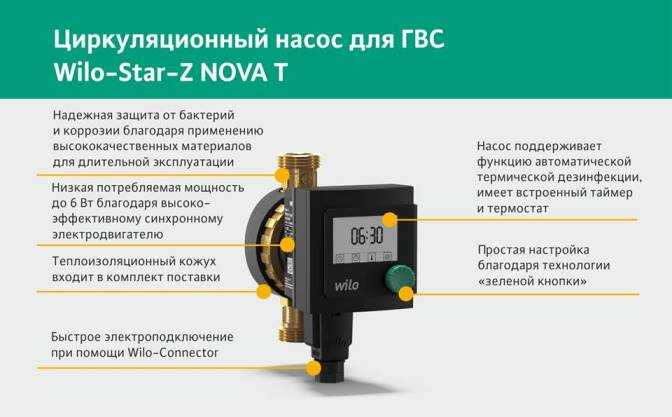

Эффективный циркуляционный насос горячей воды

Готовая температура Интелли -Circ Оптимизация Контроллер

                  T гермал L логик C контроллер для Зеленый er Эффективный горячий Циркуляция воды

Редукционный циркуляционный насос горячей воды Runtimes экономит энергию и продлевает срок службы компонентов системы. Циркуляционные насосы для горячей воды которые работают только в зависимости от времени суток. распространены в современных домах и на предприятиях. В то время как еще меньше горячей воды циркулирует насосы сводят к минимуму операции, используя температуру в качестве управляющего фактор. Когда используются датчики температуры, они обычно прикрепляются к снаружи трубы рядом с циркуляционным насосом горячей воды на конец контура циркуляции горячей воды. Работа насоса контролируется только по времени, что приводит к непрерывному подача и потребление как циркуляционного насоса горячей воды, так и водонагревателя, даже в периоды, когда горячая вода уже присутствует во всем система. Кроме того, ограничение операций по циркуляции горячей воды на основе наличия горячей воды на последней загрузке является обязательным. более эффективен, чем датчик, расположенный рядом с горячей водой циркуляционный насос. Неоднократно нагревать трубы после последней загрузки горячей воды тратить энергию.

Контроллеры Intelli -Circ эффективно преобразует любой циркуляционный насос горячей воды 115 В не хватает возможностей управления для одного с более зеленым эффективное управление и бесконечные возможности настройки. Включение Intelli -Circ управление новой или существующей системой циркуляции горячей воды мгновенно предоставляет владельцам средство снижения спроса с помощью контроля логика к; управлять температурой системы, методами активации системы и свести к минимуму работу насоса (потребность насоса/водонагревателя). Тем самым, обеспечивая комфортную горячую воду жильцам, живущим в простых условиях. или сложный образ жизни. Intelli -Circ s гибкая установка допускает контактную температуру воды датчик должен быть стратегически расположен рядом с последней загрузкой горячей воды. Таким образом, мгновенно сокращая цикл насоса время работы и спрос на водонагреватель на долгие годы. В том числе Intelli -Circ Контроллер в вашем проекте гарантирует, что у жильцов будет множество варианты управления для минимизации потребности в горячей воде, а также непревзойденная настраиваемая готовность к горячей воде в соответствии с любым стилем жизни.

видео операции циркуляционный насос горячей воды на водонагревателе.wmv

Многоконтурная система циркуляции горячей воды.wmv

циркуляционный насос горячей воды в конце линии.wmv

Преимущества включать;

• Безграничные способы активации пользователей = адаптируется к любому образу жизни

• Активация по запросу; для минимального спроса и/или удобство однократного цикла в нерабочее время

• Одновременный таймер и по запросу, когда удобно по расписанию

• Энергосбережение Циклическая откачка с учетом температуры

• Безинструментальный регулируемый контроль температуры в 0,5F инкремент (не ограничивает температуру на выходе водонагревателя)

• Стратегический датчик температуры монтаж; доставить горячую воду только до последней загрузки

• Бесконечная индивидуальная активация соответствовать любому образу жизни; проводное, беспроводное, размещение или активация на основе датчика

• И многое другое. . .



КОНТРОЛЬ / АКТИВАЦИЯ и БЕСПРОВОДНЫЕ ОПЦИИ



Простая установка «плагина»

Управляет двумя нагрузки ( X2 ) одновременно (насос/соленоид) Управляет одиночным ( X1 ) нагрузка или насос

модель TLC-X2-115 Модель TLC-X1-115











































































  Вырезы под ключ на задней панели облегчают и ускоряют монтаж

В традиционной замкнутой системе циркуляции насос установлен на водонагревателе. Черные стрелки выше указать долгий возврат

труба, которая неоднократно / постоянно заполнялась горячей водой. Поскольку последняя загрузка горячей воды в системе находится на противоположном конце дома от водонагревателя, ценная энергия тратится впустую на нагрев обратной трубы. амортизируя компоненты системы в процессе.





Интелли — Циркуляр ЭКОНОМИЯ ЭНЕРГИИ

за счет снижения спроса и увеличения компонента жизненный цикл

Установив контакт воды intelli-circ датчик температуры на последней загрузке горячей воды или рядом с ней, возможна значительная экономия. Циклы насоса сокращаются в наполовину, сводя к минимуму нагрузку как на насос, так и на водонагреватель, в то время как продление срока их жизни.

СОВЕТ ЭКСПЕРТА:

Используйте букву «Т» фитинг для подсоединения обратки к сливному патрубку водонагревателя. Теперь обратная вода, поступающая в водонагреватель, будет перемешивать вода на дне и помогает предотвратить образование осадка на днище водонагревателя. Тем самым увеличивая срок службы водонагревателя и поддерживать эффективность.



БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА

Существующий насос



Установка контроллера / датчика температуры

• Установить датчик температуры на циркуляционную трубу

• Установите желаемую температуру для поддержания в трубы с помощью регулировочный диск.

• Запрограммируйте цифровой таймер на желаемые периоды работы, по желанию

• Крепление к стене с помощью вырезов в виде замочной скважины на задней стороне блок управления.

• С помощью прилагаемого съемного шнура питания, штепсельного шнура в разъем питания контроллера. Подключите другой конец к заземленному розетка.

Циркуляция горячей воды по требованию

Со стандартным 2-х или 4-х проводным телефонным кабелем (доступен в магазинах по 99 центов) подключите один конец к контроллер. На другом конце телефонного кабеля отрежьте адаптер, снимите изоляцию с двух средних проводов и подключите к кнопке дверного звонка или другому мгновенному выключателю. Сейчас, при каждом нажатии кнопки система подает горячую воду циркуляционный насос до тех пор, пока датчик температуры не обнаружит уровень воды, равный уставку шкалы температуры и остановку. Примечание. Активация происходит в момент нажатия кнопки. Пользователь «НЕТ» требуется удерживать кнопку в течение одной или нескольких секунд, как и другие системы.



Чтобы узнать о дополнительных параметрах управления, просмотрите  CONTROL. / АКТИВАЦИЯ и БЕСПРОВОДНЫЕ ОПЦИИ

СЦЕНАРИЙ #1

Домовладелец имеет замкнутую систему циркуляции горячей воды с насос, установленный на водонагревателе. Его счета за газ имеют всегда казался высоким и считает, что это из-за горячей воды циркуляционный насос работает 12 часов в сутки без перерыва. Ему нравится не нужно ждать горячей воды, но действительно не требует кипяток воды градусов 120F мгновенно течет из его кранов, что имеет более чем один раз, шокированные гости/внуки. Так как он много путешествует, он дома только несколько дней в неделю, поэтому типичный 24-часовой таймер не решение.

ГОРЯЧАЯ ВОДА ПРОБЛЕМА ЦИРКУЛЯЦИИ РЕШЕНА
Домовладелец отключает шнур питания существующих насосов от стены и вилки это в Intelli -Circ Разъем питания контроллера. Это дает Intelli — Циркуляр полный контроль над тем, когда насос работает и не работает. Домовладелец решает дополнительные усилия по установке температуры зонд на последней загрузке горячей воды должен стоить так как это предотвратит нагрев 75 футов возвратной трубы каждый раз, когда система под напряжением. Домовладелец чувствует себя прекрасно, когда понимает число часов его насос не будет работать, когда его нет, не для того, чтобы упомянуть 75-футовую трубу, которая не будет заполняться каждый раз из-за только что установленный датчик температуры. Домовладелец программирует таймер на определенные дни недели и часов тех дней, когда он, скорее всего, будет использовать горячую воду. повторно вставляет таймер обратно в разъем таймера контроллера. Домовладелец знает, что он будет экономить энергию, заставляя его чувствовать себя хорошо внутри. Именно тогда он замечает телефонную розетку RJ11 на блоке управления и решает сэкономить еще больше, добавляя операции по запросу с помощью дверного звонка кнопка и телефонный шнур. Теперь у него есть возможность нажать кнопку, активирующую систему на один цикл. в любое время, когда ему нужна удобная горячая вода в нерабочее время.

  НАЖМИТЕ МОДЕЛЬ НОМЕР ДЛЯ РАЗМЕЩЕНИЯ ОНЛАЙН-ЗАКАЗА



      Номер модели



    TLC-X1-115       189 $ Контроллер сконфигурирован для (1) управление насосом/нагрузкой , цифровой таймер, шнур питания, температура Зонд с латунными фитингами 1/2 дюйма, руководство по установке, 1 шт. Год гарантии



   TLC-X2-115       $199   Контроллер сконфигурирован для (2) насосов/нагрузок , цифровой таймер, шнур питания, Датчик температуры с латунными фитингами 1/2 дюйма, руководство по установке, 1 год гарантии



  НЕТ ТРЕБУЕТСЯ ТАЙМЕР? Использовать это ФОРМА ЗАКАЗА ПО ФАКСУ или ПО ЭЛЕКТРОННОЙ ПОЧТЕ « ОПЛАТА ПО ЧЕКУ» , затем вычтите 10 долларов из суммы, указанной на нижний.





Интеллектуальный насос улучшает циркуляцию горячей воды для бытовых нужд

Джад Репунте (Grundfos)

06.11.2015

В системах горячего водоснабжения пользователям требуется мгновенная горячая вода, как только открывается кран. Для этого в приложении требуются отдельные циркуляционные трубопроводы. В традиционных системах для создания необходимого давления в трубопроводе горячей воды и циркуляции используется насос постоянной скорости. Насос обычно работает на максимальной скорости и обычно дросселируется клапаном до расчетного расхода. Правильный расход в вертикальных стояках обеспечивается либо статическими балансировочными клапанами, либо термостатическими клапанами.

Рисунок 1. На дисплее помпы отображается страница настроек режима управления. Все настройки управляются на дисплее помпы, а также в портативном устройстве или приложении производителя.

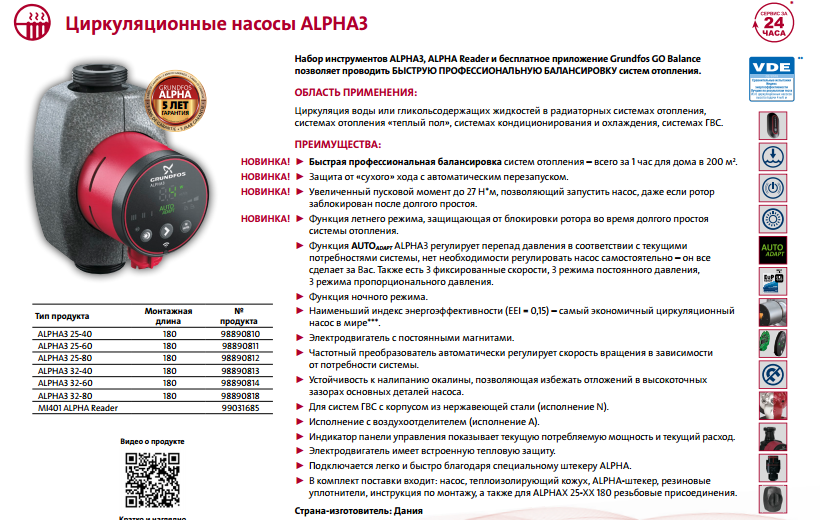

Интеллектуальный насос для ГВС

Один новый интеллектуальный насос имеет режим контроля постоянной температуры. Режим контроля постоянной температуры поддерживает температуру, установленную на насосе, адаптируя скорость насоса к фактическим потребностям. Если измеряемая температура повышается, насос будет снижать скорость, и наоборот. Температурный сигнал основан на внутреннем датчике температуры насоса, или внешний датчик может быть подключен непосредственно к насосу.

Режим контроля постоянной температуры

Режим контроля постоянной температуры гарантирует, что давление и расход в системе будут такими, какие необходимы для поддержания заданной температуры воды. Поскольку всегда обеспечивается желаемая температура воды и не должно происходить перелива, дроссельные клапаны насосов не нужны, и владелец здания может рассчитывать как на существенную экономию энергии при перекачке, так и на снижение капитальных затрат. Встроенная связь, а также функции измерения энергии и ограничения расхода позволяют экономить средства при отоплении, охлаждении и централизованном энергоснабжении.

Портативное устройство управления

Интеллектуальную помпу можно настроить и получить к ней доступ с помощью портативного устройства производителя. С помощью этого устройства или приложения можно, например, выбрать или изменить режим управления и заданные значения.

Изображение 1. Интеллектуальный насос имеет встроенные датчики температуры, которые позволяют насосу адаптировать свою производительность в зависимости от температуры воды. (Изображения и графики предоставлены Grundfos)

Практический пример

Новые интеллектуальные насосы были установлены в региональной больнице в Дании. В 2014 году больница имела вместимость 500 коек, площадь 95 000 квадратных метров, 2 900 сотрудников и потребление воды 58 000 кубических метров (м ³ ).

Старые насосы в больнице были насосами с постоянной скоростью, всегда работали на 100 процентов и не могли адаптировать свою производительность к меняющимся потребностям, поскольку они не были снабжены преобразователями частоты. Они также были низкорослыми и не подходили для работы с точки зрения давления. Это означало, что расход в системе недостаточен для поддержания необходимой температуры.

Рисунок 2. На этом рисунке показана система горячего водоснабжения с интеллектуальным насосом на главном циркуляционном трубопроводе. Распределение воды в стояках обеспечивается балансировочными клапанами на каждом стояке. Термостатические клапаны использовать нельзя, так как насос работает в режиме постоянной температуры. Основной поток воды поддерживается насосом, поэтому нет необходимости в дроссельном клапане насоса.

Изображение 2. Управление настройками помпы осуществляется с помощью собственного портативного устройства или смартфона с приложением производителя.

Установки горячего водоснабжения ежегодно снабжают здание больницы 3200 и 800 м ³ горячей воды соответственно. Потребление холодной воды составляет 17 000 м3 ³ в год. Насосы циркуляции горячей воды настроены на работу в постоянном температурном режиме при температуре 42 С в месте расположения датчика. Два циркуляционных насоса были установлены на двух водогрейных котельных, обслуживающих главное здание.

Время ожидания горячей воды в больнице теперь сокращено до трех-четырех секунд. Ожидается, что срок окупаемости новых установленных интеллектуальных насосов составит два года. Быстрая окупаемость является результатом того, что насос регулируется по температуре и может адаптировать свою производительность к потребностям.

Интеллектуальные помпы оснащены встроенной беспроводной технологией, которая позволяет им напрямую подключаться друг к другу. В больнице два насоса настроены на работу в попеременном режиме, чтобы обеспечить равномерное время работы. Эта беспроводная технология встроена в помпы, что означает, что никакой другой блок управления насосом не требуется. Таким образом можно эксплуатировать до четырех насосов, установленных параллельно.
