Уравнивание и выравнивание потенциалов в чем отличие. Уравнивание и выравнивание потенциалов: ключевые отличия и особенности применения

Какие основные различия между уравниванием и выравниванием потенциалов. Как работают эти системы защиты. Где и когда применяются СУП и СВП. В чем заключаются их сходства и отличия.

Что такое разность потенциалов и почему она опасна

Разность электрических потенциалов между различными проводящими объектами представляет серьезную опасность для человека. При контакте с поверхностями, имеющими разный потенциал, через тело может пройти электрический ток, что чревато поражением. Разность потенциалов может возникать по различным причинам:

• Атмосферные перенапряжения (например, во время грозы)
• Неисправности изоляции электрооборудования
• Наведенные потенциалы от работающих электроустановок
• Статическое электричество
• Блуждающие токи в земле

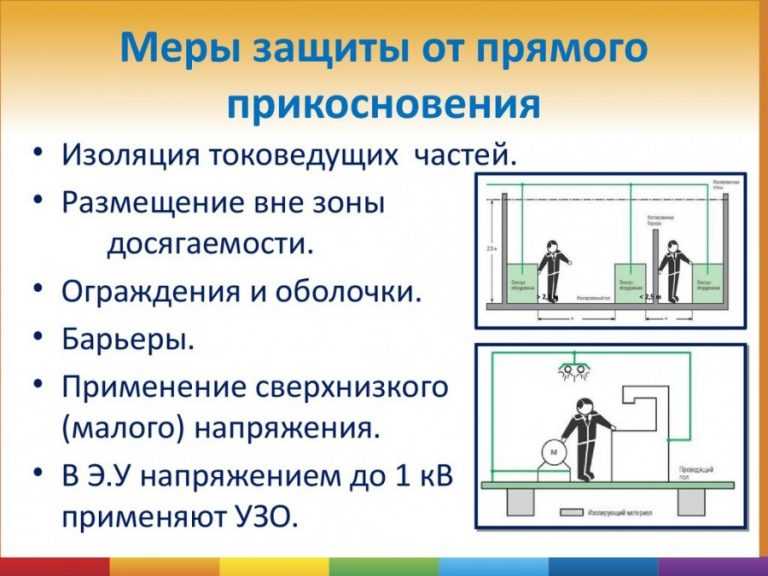

Для защиты людей от поражения электрическим током из-за разности потенциалов применяются специальные системы уравнивания и выравнивания потенциалов. Рассмотрим их особенности и отличия.

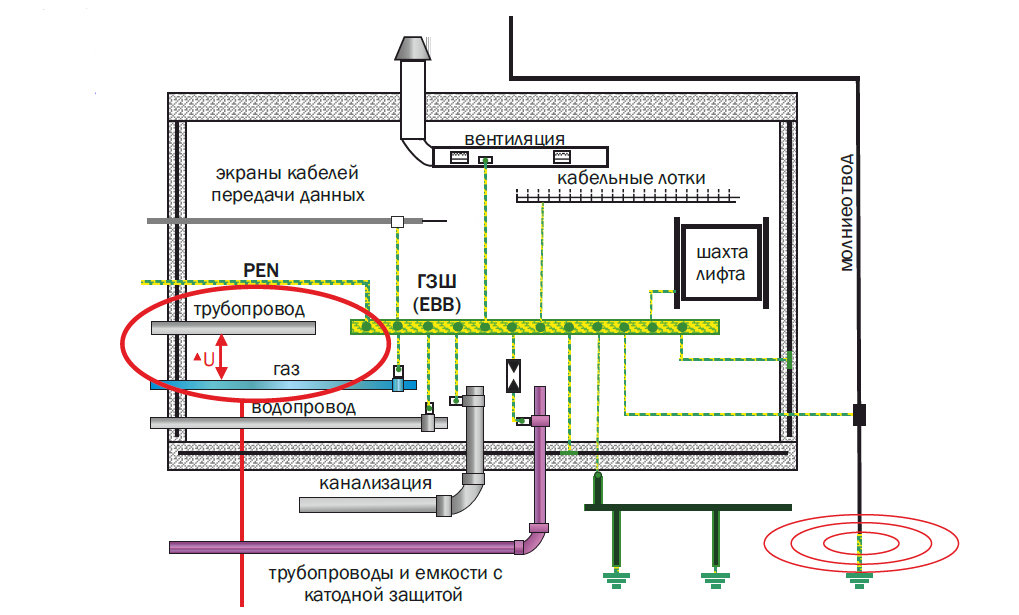

Система уравнивания потенциалов (СУП): принцип действия

Система уравнивания потенциалов (СУП) предназначена для создания электрического соединения между всеми открытыми проводящими частями электроустановок и сторонними проводящими частями для обеспечения их одинакового потенциала. Как работает СУП?

• Все металлические части оборудования, конструкций и коммуникаций соединяются между собой проводниками
• Система подключается к заземляющему устройству здания
• Это обеспечивает выравнивание потенциалов всех частей до безопасного уровня

СУП делится на основную и дополнительную. Основная СУП выполняется для всего здания, а дополнительная — в отдельных помещениях с повышенной опасностью (например, в ванных комнатах).

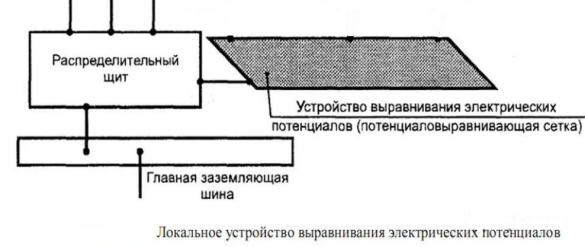

Система выравнивания потенциалов (СВП): особенности реализации

Система выравнивания потенциалов (СВП) направлена на снижение напряжения прикосновения и шага до безопасных значений. Как реализуется СВП?

• В земле или полу прокладывается сетка из проводников
• Сетка соединяется с заземляющим устройством
• Все проводящие части присоединяются к сетке
• Это обеспечивает плавное изменение потенциала на поверхности земли/пола

СВП применяется на больших площадях — в цехах, на открытых электроустановках, в многоэтажных зданиях. Она эффективно снижает напряжение шага при замыканиях на землю.

Ключевые отличия между СУП и СВП

Несмотря на схожесть назначения, системы уравнивания и выравнивания потенциалов имеют ряд существенных отличий:

Система уравнивания потенциалов (СУП)	Система выравнивания потенциалов (СВП)
Соединяет между собой все проводящие части	Создает проводящую сетку в земле/полу
Применяется локально (здание, помещение)	Охватывает большие площади
Выравнивает потенциалы доступных частей	Снижает напряжение шага на поверхности

Области применения систем уравнивания и выравнивания потенциалов

СУП и СВП находят применение в различных сферах для обеспечения электробезопасности:

Система уравнивания потенциалов:

• Жилые и общественные здания
• Промышленные объекты
• Ванные и душевые помещения
• Медицинские учреждения

Система выравнивания потенциалов:

• Открытые распределительные устройства
• Производственные цеха
• Многоэтажные здания
• Заправочные станции

Нормативные требования к системам уравнивания и выравнивания потенциалов

Применение СУП и СВП регламентируется рядом нормативных документов:

• ПУЭ 7-е издание — общие требования к выполнению СУП и СВП
• ГОСТ Р 50571.5.54-2013 — технические требования к системам уравнивания потенциалов
• СП 76.13330.2016 — правила устройства СУП и СВП в зданиях

Согласно этим документам, СУП обязательна к применению во всех электроустановках зданий, а СВП — на открытых электроустановках и в цехах с особо опасными условиями.

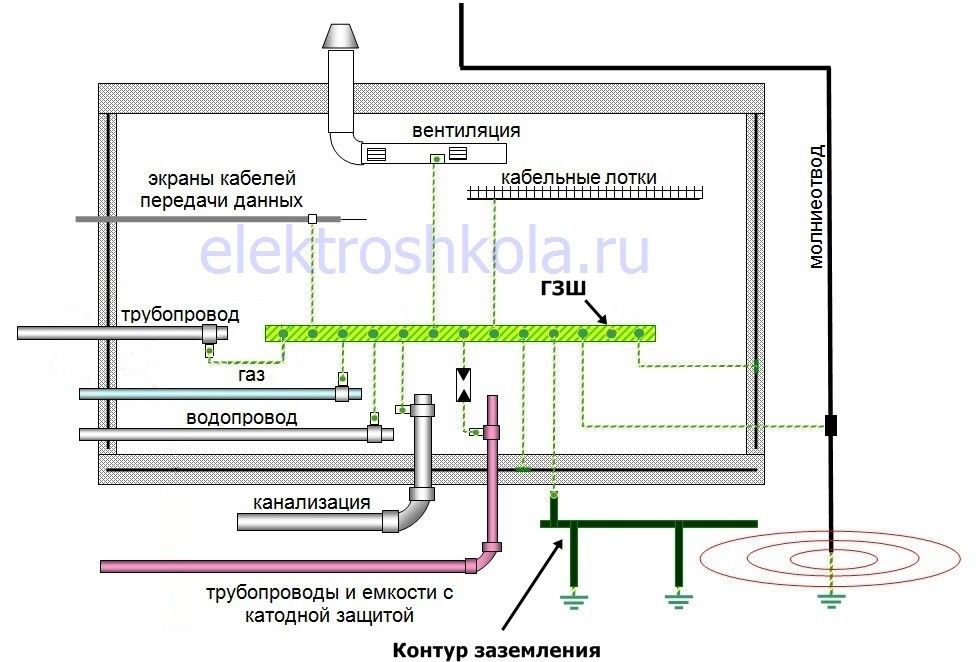

Как правильно выполнить монтаж системы уравнивания потенциалов

Для корректной работы СУП необходимо соблюдать ряд правил при ее монтаже:

1. Установить главную заземляющую шину (ГЗШ) вблизи вводного устройства
2. Соединить с ГЗШ все основные проводящие части:
   • Заземляющий проводник
   • РЕ-проводники питающих линий
   • Металлические трубы коммуникаций
   • Металлические конструкции здания
3. Выполнить дополнительное уравнивание потенциалов в ванных и душевых
4. Использовать провода с сечением не менее 6 мм² для меди
5. Обеспечить надежный контакт в местах соединений

Правильно выполненная СУП существенно повышает уровень электробезопасности в здании.

Преимущества и недостатки систем уравнивания и выравнивания потенциалов

Рассмотрим основные плюсы и минусы СУП и СВП:

Система уравнивания потенциалов:

Преимущества:

• Высокая эффективность защиты от поражения током
• Относительная простота монтажа
• Возможность локального применения

Недостатки:

• Необходимость соединения всех металлических частей
• Сложность модернизации в существующих зданиях

Система выравнивания потенциалов:

Преимущества:

• Эффективное снижение напряжения шага
• Защита на больших площадях
• Повышение надежности заземления

Недостатки:

• Высокая стоимость монтажа
• Сложность реализации в существующих объектах

Выбор конкретной системы зависит от особенностей объекта и требований нормативных документов.

В чем разница между выравниванием и уравниванием потенциалов?

Рассматривая термины выравнивание и уравнивание потенциалов нужно знать, что для человека несет опасность разность потенциалов, под которую он может попасть. Сам потенциал опасности не представляет. Разность потенциалов может появиться из-за таких явлений как: высокое атмосферное давление (гроза), разные структуры одного металлического предмета, статическое электричество.

Также данное явление возникает, когда человек соприкасается с поверхностями уровень напряжения которых имеет различное значение. Например, стоя на полу, напряжение на котором равно 0, человек касается рукой корпуса электрического оборудования с нарушенной изоляцией, вследствии чего на нем возникает напряжение 220 В. В данном случае затронутые поверхности имеют разный заряд энергии, вследствие этого возникает разность потенциалов, и человек попадает под напряжение прикосновения равное 220В.

В то же время можно находиться под несколькими тысячами вольт, при этом через тело ток протекать не будет. Например, работая с воздушными линиями электропередач (ЛЭП). Напряжение ЛЭП равно 500 000 В. Рабочую платформу, на которой работает человек, при помощи стального проводника соединяют с ЛЭП. Тем самым количество энергии на рабочей поверхности и на ЛЭП становится одинаковым, разность потенциалов в данном случае равна 0. В целях проведения высоковольтных работ, а также в целях безопасности люди активно используют системы выравнивания и уравнивания потенциалов.

Выравнивание потенциалов

Выравнивание – это способ, позволяющий уменьшить разность потенциалов между заземленными металлическими частями и поверхностью земли.  Данный способ заключается в прокладке в земле или в полупроводников из стали, соединенных со всеми токопроводящими частями в здании (трубы, корпусы оборудования, светильников…) и с заземляющим устройством.

Таким образом заряд всех соединенных объектов будет одинаковым, а при помощи соединения с шиной накопленная энергия будет отводиться в землю.

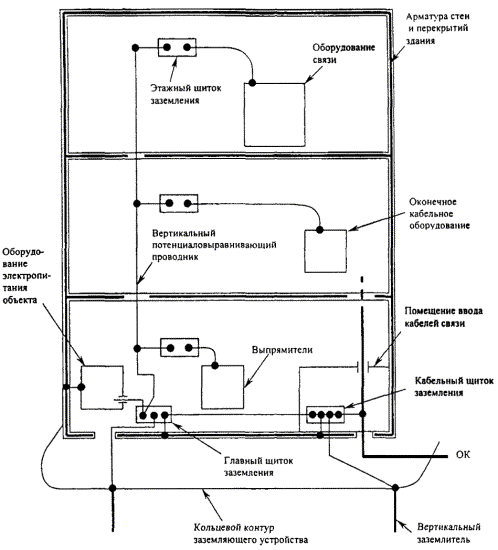

Система выравнивания потенциалов (СВП) используется при строительстве многоквартирных домов. При создании фундамента по всему периметру дома прокладывается замкнутая стальная арматура с ответвлениями для соединения с заземлителями. Для того чтобы заряд равномерно растекался в землю заземлители прокладывают на равном расстоянии. От общего контура выполняются ответвления на каждый подъезд. Все проводящие объекты: корпусы, трубы, двери, лестницы и т.д. заземляются. На каждый объект прокладывается отдельный проводник, не рекомендуется соединять несколько предметов последовательно, так как при обрыве связи сразу несколько предметов окажутся под напряжением.

Уравнивание потенциалов

Система уравнивания потенциалов (СУП) необходима для того, чтобы обеспечивать равный электрический заряд на всех поверхностях, имеющих способность накапливать энергию и проводить ток. Если в здании где выполнено уравнивание происходит перенапряжение, то заряд повышается на всех предметах, находящихся в помещении. Благодаря этому снижается значение тока, который может протекать через тело человека.

СУП заключается в соединении всех потенциально опасных для прикосновения проводящих частей с защитным нулевым проводником. В таком случае все объекты из металла будут иметь равный заряд и при их одновременном касании будет снижена вероятность удара током.

СУП состоит из основной и дополнительной. Основная защита – это главная защита

. Она выполняется путем подключения к главной заземляющей шине всех проводников на электрическом вводе. Соединение производится в вводном распределительном устройстве.

Дополнительная защита используется в помещениях с повышенной опасностью поражения человека током. В таких помещениях использование только основной системы недостаточно. В соответствии с ПУЭ дополнительная система должна обязательно применяться в ванных и душевых комнатах. Данная защита выполняется путем параллельного соединения всего оборудования и его подключения к коробке уравнивания потенциалов. Таким образом уровень заряда на всем оборудование помещения становится одинаковым.

Сходства

Обе защиты (СВП и СУП) направлены на обеспечение безопасности человека от поражения электрическим током и заключаются в соединении всех проводящих предметов, которые потенциально могут оказаться под напряжением и доступны для прикосновения человеком.

Отличия

СВП:

• Направлена на снижение напряженности между открытыми частями электрического оборудования и поверхностью, на которой стоит человек (пол, земля).
• Используется на большой площади (бетонный пол, земля). К примеру, в здании – это соединений всей строительной арматуры в потолке, полу, стенах между собой и главной заземляющей шиной.
• Представляет собой сетку из проводящих материалов, проложенную в грунте.

СУП:

• Направлена на снижение напряженности между электрооборудованием и сторонними металлическими частями помещения (трубы, строительные конструкции), к которым человек одновременно может прикоснуться.
• Используется на небольшой площади, в единичных электроустановках. Уменьшает разность потенциалов между открытыми проводящими частями, доступными для прикосновения одним человеком.
• Представляет собой присоединение к заземляющему устройству строительных конструкций, трубопровода, корпусов технологического оборудования.

Проанализируем все вышеописанное. Допустим существует 2 электродвигателя, которые приводят в действие 2 водяных насоса. При подключении вольтметра к корпусам электродвигателей, он покажет большое значение напряжения, опасное для жизни. Для снижения полученного значения до безопасного значения могут быть рассмотрены 2 способа:

1. Соединив корпусы стальным проводником и подключив полученную конструкцию к заземляющему устройству получится СВП.
2. Если к имеющейся конструкции присоединить сторонние металлические предметы, находящиеся в помещении, например, трубы по которым течет вода, а также соединить их с заземляющим устройством, то получится СУП.

Электроника и техникаКомментировать

Уравнивание потенциалов — доходчиво

Главная / Должен знать каждый / Уравнивание и выравнивание потенциалов в чем отличие

Содержание

• 1 Как проводить снижение разности потенциалов
• 2 В чем заключается смысл выравнивания потенциалов?
• 3 Система выравнивания потенциалов

Как проводить снижение разности потенциалов

Уравнивание потенциалов – доходчиво. Каждый человек, который изучал физику в школе, помнит о том, что любой проводник наделен собственным потенциалом. Сам по себе потенциал не представляет собой никакой опасности, опасна разница потенциалов, которые есть у любого изделия из металла. Чем существеннее такая разница, тем выше вероятность получить удар электрическим током. Как проводится выравнивание потенциалов?

В чем заключается смысл выравнивания потенциалов?

Такое явление как разность потенциалов может быть спровоцировано большим количеством различных факторов. Некоторые из них выглядят следующим образом:

– Перенапряжения в атмосфере;

– Блуждающие сгустки энергии;

– Статическое напряжение;

Наиболее опасной является такая разность потенциалов, которая возникает в результате утечек напряжения из неисправных участков электропроводки посредством вещей, изготовленных из металла или электрической бытовой аппаратуры. В качестве примера можно рассматривать следующую ситуацию: человек, проживающий в многоэтажном доме, находясь в своей ванной, касается трубы, изготовленной из металла, и получает удар электрическим током. Подобная ситуация возникла из-за того, что изоляция электроприбора, находящегося в другой квартире, является неисправной. По причине неисправной изоляции потенциал металлической трубы изменился и человек, коснувшийся ее, получил поражение электрическим током.

Для того чтобы провести выравнивание потенциалов всех электрических приборов, которые могут представлять собой опасность, их надо объединить. Проще всего такую манипуляцию выполнить с помощью медной проволоки, объединяя стоящие рядом приборы, трубы и другие объекты. Создав общую цепь между трубами или между приборами, человек выравнивает потенциал.

Однако объединения всех потенциально опасных объектов недостаточно. Для полной безопасности в процессе использования электрических бытовых приборов необходимо, чтобы проводка была заземлена.

Система выравнивания потенциалов

Механизм для уравнивания потенциалов является достаточно важной системой. При этом каждый желающий, имея в своем расположении необходимую информацию, может собрать такой механизм собственноручно, не привлекая помощников со стороны. Монтаж такой системы выполняется в 5 этапов, выглядят эти этапы следующим образом:

– Монтаж короба, в который будет помещена шина заземления;

– Монтаж от шины и подсоединение медного электрического шнура имеющего изоляцию. Сечение шнура не должно быть менее 4 миллиметров;

– В заранее подготовленный канал внутри стены помещаются отдельные шнуры, которые будут соединять приборы между собой. Так происходит выравнивание потенциалов.

Выравнивание потенциалов 2015-08-22

Системы уравнивания

Об основных и дополнительных системах уравнивания потенциалов и их функциональном назначении.

Жилой дом. Много этажей и квартир. Целые километры коммуникаций: провода, металлические трубы, вентиляционные каналы, металлорукава и тому подобное. В наших квартирах есть различные металлические ванны, раковины, полотенцесушители и мало ли что еще. Другими словами, весь дом просто наполнен элементами и конструкциями, способными проводить электрический ток, но зачастую не предназначенными для этого.

Однако каждый проводник имеет электрического потенциала . Это всего лишь закон физики. Потенциал является относительной величиной. Это означает, что электрический потенциал, например, металлической поверхности холодильника сам по себе не имеет никакого значения. Важно лишь то, насколько выше или ниже потенциал водопровода проходит от него (холодильника) в относительной близости.

Если есть разница между потенциалом холодильника и потенциалом трубы, то эту разницу можно считать напряжением. Кто-то может предположить, что такое напряжение не может быть значительным: ведь и корпус прибора, и водопровод не должны быть «в противофазе». Но не стоит торопиться с выводами. На самом деле причин, по которым даже безобидный металлический вентиляционный канал может приобрести опасно высокий относительный электрический потенциал, очень много.

Среди таких причин, например, не только выход из строя изоляции фазных жил кабелей системы электроснабжения, но и атмосферные перенапряжения, статическое электричество, блуждающие и блуждающие токи систем заземления и многое другое.

И что делать? Как уберечь себя от всех этих напастей и жить спокойно, не опасаясь, что однажды нас будет бить током собственная ванна?

Этот вопрос решается созданием систем уравнивания потенциалов . Ее идея довольно проста. Если токоведущие части имеют прямое электрическое соединение, то их потенциал всегда одинаков, и напряжение между ними не возникнет ни при каких обстоятельствах.

Поэтому в систему уравнивания потенциалов входит все, что может стать опасным: а именно металлические трубы, строительные металлоконструкции, устройства молниезащиты, ящики, лотки. Все это подключается к главной заземляющей шине (ГЗШ) на вводе в здание. Такая система называется система уравнивания потенциалов .

Но пока инженерные коммуникации не дойдут до единственной квартиры, расположенной на каком-нибудь высоком этаже, расстояние от главного дома может стать внушительным. Вступят в силу законы электротехники, характерные для так называемых «длинных линий».

В соответствии с этими законами сопротивлением длинных проводников нельзя пренебрегать. То есть электрический потенциал одной и той же металлической трубы на входе в здание и на пятнадцатом этаже может отличаться, и очень сильно. Таким образом, основная система уравнивания потенциалов становится все менее эффективной по мере удаления от ГЗС.

Таким образом, каждая квартира имеет свою дополнительную систему уравнивания потенциалов . Элементы, входящие в его состав, подключаются к шине РЕ (или PEN) в квартирном или домовом щите. Это опять-таки водопроводные трубы, вентиляционные каналы, а помимо этого ванны, раковины и прочие объемные металлические предметы.

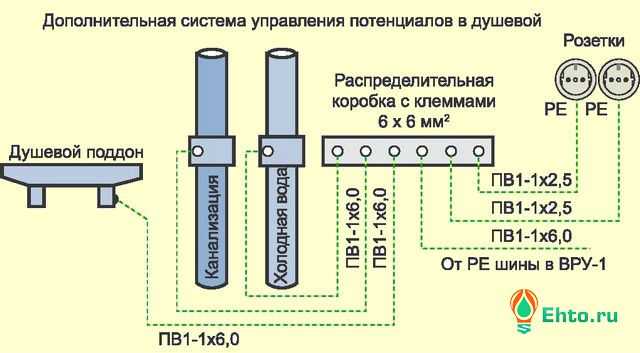

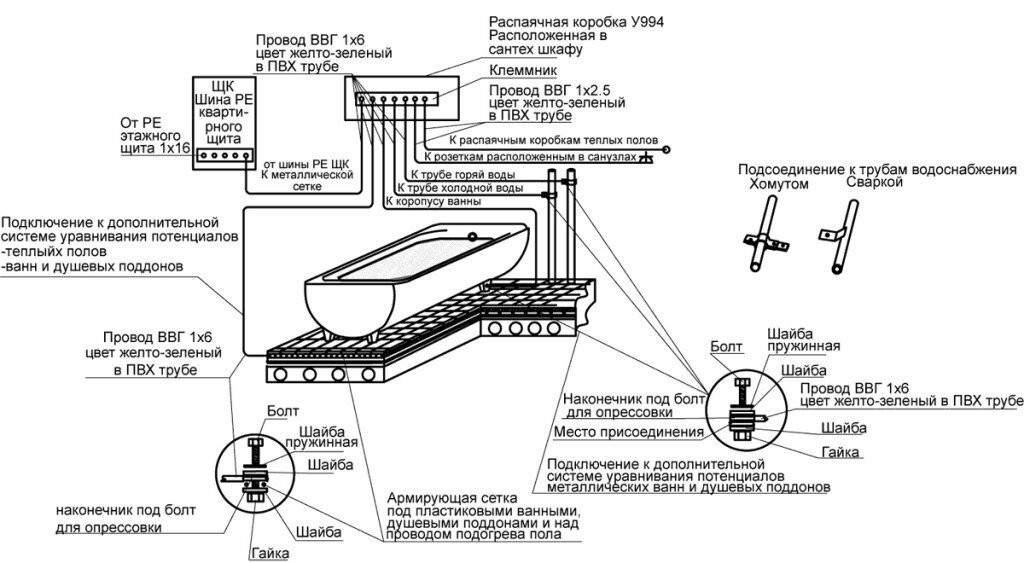

Дополнительная система уравнивания потенциалов в ванной комнате

Не каждый электрик, выполняющий ремонт или замену квартирной проводки, знает о системах уравнивания потенциалов и придает им должное значение. Поэтому каждому домовладельцу лучше следить за состоянием и качеством выполнения таких систему в своей квартире самостоятельно, ни на кого не надеясь. Ведь это вопрос, в первую очередь, личной безопасности.
