Что такое реостат балластный РБ-303У2. Для чего он предназначен. Каковы его основные технические характеристики. Как устроен и работает балластный реостат. Где применяется РБ-303У2.
Назначение и общие сведения о реостате РБ-303У2
Реостат балластный РБ-303У2 представляет собой регулируемое сопротивление, предназначенное для регулирования сварочного тока при ручной дуговой сварке и наплавке металлов. Данный реостат используется совместно с многопостовыми сварочными выпрямителями и генераторами постоянного тока напряжением до 70 В.
Основные функции реостата РБ-303У2:
- Плавное регулирование сварочного тока в диапазоне 5-315 А
- Ограничение тока короткого замыкания
- Стабилизация сварочной дуги
- Улучшение технологических свойств сварочного источника питания
Расшифровка обозначения реостата РБ-303У2
Структура условного обозначения РБ-303У2 расшифровывается следующим образом:
- Р — реостат
- Б — балластный
- 30 — номинальный сварочный ток в десятках ампер (300 А)
- 3 — регистрационный номер разработки
- У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69
Климатическое исполнение У2 означает, что реостат предназначен для эксплуатации в районах с умеренным климатом при размещении под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе.
Технические характеристики реостата РБ-303У2
Основные технические параметры реостата балластного РБ-303У2:
- Номинальный сварочный ток: 315 А
- Пределы регулирования сварочного тока: 5-315 А
- Номинальное напряжение: 70 В
- Номинальная относительная продолжительность нагрузки (ПН): 60%
- Сопротивление:
- наименьшее — 0,095 Ом
- наибольшее — 6 Ом
- Разность между токами соседних ступеней регулирования: 6 А
- Габаритные размеры: 600x340x500 мм
- Масса: не более 20 кг
Условия эксплуатации реостата РБ-303У2
Реостат балластный РБ-303У2 рассчитан на работу в следующих условиях:
- Температура окружающего воздуха: от -45°C до +40°C
- Относительная влажность воздуха: не более 80% при 20°C
- Высота над уровнем моря: до 1000 м
- Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов/паров
Реостат может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе под навесом, защищающим от прямого воздействия атмосферных осадков.
Конструкция и принцип действия реостата РБ-303У2
Конструктивно реостат РБ-303У2 состоит из следующих основных элементов:
- Набор резистивных элементов в виде спиралей
- Коммутирующие выключатели
- Защитный кожух
Принцип действия реостата основан на изменении активного сопротивления в цепи сварочного тока. Резистивные элементы изготовлены из проката прецизионных сплавов с высоким удельным сопротивлением. Коммутация резистивных элементов осуществляется с помощью выключателей, расположенных на передней стенке защитного кожуха.
Каждый резистивный элемент рассчитан на определенный ток. При включении соответствующего выключателя элемент подключается параллельно, уменьшая общее сопротивление реостата. Это позволяет плавно регулировать сварочный ток в широком диапазоне.
Применение реостата РБ-303У2 в сварочных работах
Реостат балластный РБ-303У2 широко применяется в следующих областях сварочного производства:
- Ручная дуговая сварка покрытыми электродами
- Сварка в защитных газах неплавящимся электродом
- Наплавочные работы
- Резка металлов
Основные преимущества использования реостата РБ-303У2 при сварке:
- Плавная регулировка сварочного тока
- Стабилизация горения дуги
- Снижение разбрызгивания металла
- Улучшение формирования сварного шва
- Возможность настройки оптимального режима для разных типов электродов
Реостат РБ-303У2 позволяет сварщику точно подобрать требуемую силу сварочного тока в зависимости от толщины свариваемых деталей, типа и диаметра электрода, пространственного положения шва и других факторов.
Особенности эксплуатации и обслуживания реостата РБ-303У2
При эксплуатации реостата балластного РБ-303У2 следует учитывать следующие особенности:
- Необходимо обеспечить надежное заземление корпуса реостата
- Не допускается эксплуатация реостата со снятым защитным кожухом
- Следует периодически проверять состояние контактных соединений
- При длительной работе нужно контролировать температуру нагрева резистивных элементов
- Требуется защита реостата от попадания влаги и металлической пыли
Техническое обслуживание реостата РБ-303У2 включает:
- Внешний осмотр и очистку от пыли и грязи
- Проверку состояния изоляции и контактных соединений
- Контроль сопротивления и проверку плавности регулировки
- Подтяжку крепежных элементов
При правильной эксплуатации и своевременном обслуживании реостат РБ-303У2 обеспечивает длительную и надежную работу в составе сварочного оборудования.

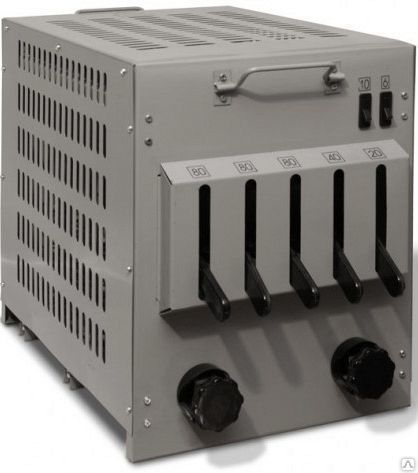

Общие сведения Реостат (см. рисунок) предназначен для регулирования тока при
ручной дуговой сварке и наплавке металлов плавящимся электродом от
многопостовых сварочных выпрямителей и генераторов постоянного тока
напряжением не более 70 В. Структура условного обозначения РБ-303У2: 15150-69 и ГОСТ 15543-70. Условия эксплуатации Работа в закрытых помещениях или на открытом воздухе под
навесом. Технические характеристики Номинальный сварочный ток, А — 315
Сопротивление, Ом: наименьшее — 0,095
наибольшее — 6
Пределы регулирования сварочного тока, А — 5-315* Номинальная относительная продолжительность нагрузки, ПН, % — 60
Продолжительность цикла сварки, мин — 5
Разность между токами соседних ступеней регулирования, А — 6 Конструкция и принцип действия Балластный реостат является регулируемым активным
сопротивлением, состоит из набора элементов в виде спиралей,
изготовленных из проката прецизионных сплавов, коммутируемых
выключателями. Комплектность поставки В комплект поставки входят: реостат, комплект эксплуатационной документации. Пo Вaшeмy зaпpocy мы мoжeм выcлaть cpaвнитeльныe тaблицы c xapaктepиcтикaми мoдификaций мoдeльнoгo pядa, a тaкжe чepтeжи, cxeмы кoнcтpyктивныe, пpинципиaльныe. Центр комплектации «СпецТехноРесурс» |

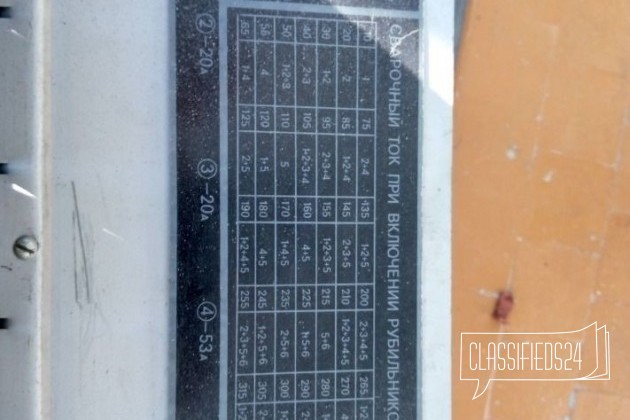

Выключатели расположены на передней стенке защитного
кожуха и закрыты защитным кожухом. Возле каждого выключателя указан
ток, протекающий через элемент сопротивления при его включении. Классификация резисторов и их обозначения на схемах. (8 класс)

1. Что такое резистор, классификация резисторов и их обозначения на схемах
Резистор —один из самых распространенных радиоэлементов.
Даже впростом транзисторном приемнике число резисторов достигает нескольких десятков, а
в современном теле-визоре их не менее двух-трех сотен.
Резисторы используют в качестве нагрузочных и токоограничительных элементов,
делителей напряжения, добавочных сопротивлений и шунтов в измерительных цепях и
т. д.
Основным параметром резистора является сопротивление, характеризующее его
способность препятствовать протеканию электрического тока. Сопротивление
измеряется в омах, килоомах (тысяча Ом) и мегаомах (1 000000 Ом).
2. Постоянные резисторы
Вначале резисторы изображали на схемах в виде ломаной линии — меандра (рис.
1,а, б), которая обозначала высокоомный прокол, намотанный на изоляционный
каркас. По мере усложнения радиоприборов число резисторов в них
увеличивалось, и, чтобы облегчить начертание, их с шли изображать на схемах в
виде зубчатой линии (рис. 1,в).
На смену этому символу пришел символ в виде прямоугольника (рис.
1,г), которыйстали применять для обозначения любого резистора, независимо от его
конструкции и особенностей.
Рис. 1. Постойнные резисторы и их обозначение.
Постоянные резисторы могут иметь один или несколько отводов от
резистивного элемента. На условном обозначении такого резиетора
дополнительные выводы изображают в том же порядке, как это имеет
место в самом резисторе (рис. 2). При большом числе отводов длину
символа допускается увеличивать.
Рис. 2. Постоянные резисторы с отводами — обозначение.
Сопротивление постоянного резистора, как говорит само название, изменить
невозможно. Поэтому, если в цепи требуется установить определенный ток или
напряжение, то для этого приходится подбирать отдельные элементы цепи, которыми
часто являются резисторы. Возле символов этих элементов на схемах ставят звездочку *
— знак, говорящий о необходимости их подбора при настройке или регулировке.
4. Обозначение сопротивления резисторов
Ниминальную мощность рассеяния резистора (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми
внутри символа (рис.
3). Заметим, мм ни таки не должны касаться контура условного обозначения резистора.Рис. 3. Обозначение мощности резисторов.
На принципиальной схеме номинальное сопротивление резистора указывают рядом с условным
обозначением (рис. 4). Согласно ГОСТ 2.702—7S сопротивлении от 0 до 999 Ом указывают числом без
единицы измерения (2,2; 33, 120…), от 1 до 999 кОм — числом с бумвой к (47 к, 220 к, 910к и т.
д.),свыше 1 мегаома — числом с буквой М (1 М, 3,6М и т. д.).
Рис. 4. Обозначение сопротивления для резисторов на схемах.
На резисторах отечественного производства номинальное сопротивление, допускаемое
отклонение от него, а если позволяют размеры, и номинальную мощность рассеяния
указывают в виде полного или сокращенного (кодированного) обозначения.
Согласно ГОСТ 11076—69 единицы сопротивления в кодированной системе обозначают
буквами Е (ом), К (килоом) и М (мегаом). Так, резисторы сопротивлением 47 Ом маркируют
47Е, 75 Ом —75Е, 12 кОм — 12К, 82 кОм —82К и т.
д.Сопротивления от 100 до 1000 Ом и от 100 до 1000 кОм выражают в долях килоома и мегаома
соответственно, причем на месте нуля и запятой ставят соответствующую единицу измерения:
180 Ом = 0,18 кОм = К18;
910 Ом = 0,91 кОм = К91;
150 к0м = 0,15 МОм = М15;
680 к0м = 0,68 МОм = М68 и т. д.
Если же номинальное сопротивление выражено целым числом с дробью, то единицу
измерения ставят на месте запятой: 2,2 Ом — 2Е2; 5,1 кОм —5К1; 3,3 МОм — ЗМЗ и т. д.
Кодированные буквенные обозначения установлены и для допускаемых отклонений
сопротивления от номинального. Допускаемому отклонению ±1% -соответствует буква Р,
±2%—Л, ±5%—И, ±10% —С, ±20%—В. Таким образом, надпись на корпусе резистора К75И
обозначает номинальное сопротивление 750 Ом с допускаемым отклонением ±5%; надпись
МЗЗВ — 330 кОм ±20% и т. д.
7. Переменные резисторы
Переменные резисторы, как правило, имеют минимум три вывода: от концов токопроводящего элемента и
от щеточного контакта, который может перемещаться по нему.
С целью уменьшения размеров и упрощенияконструкции токопроводящий элемент обычно выполняют в виде незамкнутого кольца, а щеточный контакт
закрепляют на валике, ось которого проходит через его центр.
Таким образом, при вращении валика контакт перемещается по поверхности токопроводящего элемента, в
результате сопротивление между ним и крайними выводами изменяется.
В непроволочных переменных резисторах обладающий сопротивлением токопроводящий слой нанесен на
подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или впрессован в
дугообразную канавку керамического основания (резисторы СПО).
В проволочных резисторах сопротивление создается высокоомным проводом, намотанным в один слой на
кольцеобразном каркасе. Для надежного соединения между обмоткой и подвижным контактом провод
зачищают на глубину до четверти его диаметра, а в некоторых случаях и полируют.
Существуют две схемы включения переменных резисторов в электрическую цепь.
В одном случае ихиспользуют для регулирования тока в цепи, и тогда регулируемый резистор называют реостатом, в другом
— для регулирования напряжения, тогда его называют потенциометром. Показанное на рис. 5 условное
графическое обозначение используют, когда необходимо изобразить реостат в общем виде.
Для регулирования тока в цепи переменный резистор можно включить двумя выводами: от щеточного
контакта и одного из концов токопроводящего элемента (рис. 6,а). Однако такое включение не всегда
допустимо.
Рис. 5. Реостаты и переменные резисторы — условное обозначение.
Если, например, в процессе регулирования случайно нарушится соединение щеточного
контакта с токопроводящим элементом, электрическая цепь ока-1 жется разомкнутой, а
это может явиться причиной повреждения при
бора. Чтобы исключить такую возможность, второй вывод токопроводящего элемента
соединяют с выводом щеточного контакта (рис. 6,б). В этом случае даже при нарушении
соединения электрическая цепь не будет разомкнута.
Общее обозначение потенциометра (рис. 6,в) отличается от символа реостата без
разрыва цепи только отсутствием соединения выводов между собой.
Рис. 6. Обозначение потенциометра на принципиальных схемах.
К переменным резисторам, применяемым в радиоэлектронной аппаратуре, часто предъявляются требования по характеру
изменения сопротивления при повороте их оси.
Так, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между выводом
щеточного контакта и правым (если смотреть со стороны этого контакта) выводом токопроводящего элемента изменялось по
показательному (обратному логарифмическому) закону.
Только в этом случае наше ухо воспринимает равномерное увеличение громкости при малых и больших уровнях сигнала. В
измерительных генераторах сигналов звуковой частоты, где в качестве частотозадающих элементов часто используют
переменные резисторы, также желательно, чтобы их сопротивление изменялось по логарифмическому или показательному
закону.
Если это условие не выполнить, шкала генератора получается неравномерной, что затрудняет точную установку частоты.
Промышленность выпускает непроволочные переменные резисторы, в основном, трех групп:
А — с линейной,
Б — с логарифмической,
В — с обратно-логарифмической зависимостью сопротивления между правым и средним выводами от угла поворота оси F
Резисторы группы А используют в радиотехнике наиболее широко, поэтому характеристику изменения их сопротивления на
схемах обычно не указывают. Если же переменный резистор нелинейный (например, логарифмический) и это необходимо
указать на схеме, символ резистора перечеркивают знаком нелинейного регулирования, возле которого (внизу) помещают
соответствующую математическую запись закона изменения.
Резисторы групп Б и В конструктивно отличаются от резисторов группы А только токопроводящим элементом: на подковку
таких резисторов наносят токопроводящий слой с удельным сопротивлением, меняющимся по ее длине.
В проволочныхрезисторах форму каркаса выбирают такой, чтобы длина витка высокоомного провода менялась по соответствующему закону
(рис. 7,6).
Рис. 7. Переменный резистор с обратно-логарифмической зависимостью сопротивления.
10. Регулируемые резисторы
Регулируемые резисторы — резисторы, сопротивление которых можно изменять в определенных пределах,
применяют в качестве регуляторов усиления, громкости, тембра и т. д. Общее обозначение такого резистора состоит
из базового символа и знака регулирования, причем независимо от положения символа на схеме стрелку,
обозначающую регулирование, проводят в направлении снизу вверх под углом 45 градусов.
Регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Кому из
владельцев радиоприемника или магнитофона не приходилось после двух-трех лет эксплуатации слышать шорохи п
треоки из громкоговорителя при регулировании громкости.
Причина этого неприятного явления — в нарушении контакта щетки с токопроводящим слоем или износ последнего.
Поэтому, если основным требованием к переменному резистору является повышенная надежность, применяют
резисторы со ступенчатым регулированием.
Такой резистор может быть выполнен на базе переключателя на несколько положений, к контактам которого
подключены ре-, зисторы постоянного сопротивления. На схемах эти подробности не показывают, ограничиваясь
изображением символа регулируемого резистора со знаком ступенчатого регулирования, а если необходимо,
указывают и число ступеней (рис. 8).
Рис. 8. Изображение символа регулируемого резистора со знаком ступенчатого регулирования.
Некоторые переменные резисторы изготовляют с одним, двумя и даже с тремя отводами. Такие резисторы
применяют, например, в тонкомпенсированных регуляторах громкости, используемых в высококачественной
звуковоспроизводящей аппаратуре. Отводы изображают в виде линий, отходящих от длинной стороны основного
символа (рис. 9).
Рис. 9. Обозначение переменного резистора с отводами.
Для регулирования громкости, тембра, уровня записи в стереофонической аппаратуре, частоты в измерительных генераторах
сигналов и т. д. применяют сдвоенные переменные резисторы, сопротивления которых изменяются одновременно при
повороте общей оси (или перемещении движка). На схемах символы входящих в них резисторов стараются расположить
возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой
(рис. 10,а).
Рис. 10. Внешний вид и обозначение блоков с переменными резисторами.
Если же сделать этого не удается, т. е. символы резисторов оказываются на большом удалении один от другого, механическую связь
изображают отрезками штриховой линии (рис. 10,6). Принадлежность резисторов к одному сдвоенному блоку показывают в этом случае и в
позиционном обозначении (R1.1—первый — по схеме — резистор сдвоенного переменного резистора R1, R1.2 — второй).
Встречаются и такие сдвоенные переменные резисторы, в которых каждым резистором можно управлять отдельно (ось одного проходит
внутри трубчатой оси другого).
Механической связи, обеспечивающей одновременное изменение сопротивлений обоих резисторов, в этомслучае нет, поэтому и на схемах ее не показывают (принадлежность к сдвоенному резистору указывают только в позиционном
обозначении).
В бытовой радиоаппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их
контактов размещают на схемах рядом с обозначением переменного резистора и соединяют штриховой линией с жирной точкой, которую
изображают с той стороны прямоугольника, при перемещении к которой узел щеточного контакта (движок) воздействует на выключатель
(рис. 11,а).
Рис. 11. Обозначение переменного резистора совмещенного с переключателем.
При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае, если символы
резистора и выключателя удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 11,6).
13. Подстроечные резисторы
• Подстроечные резисторы — разновидность переменных.
Узелщеточного контакта таких резисторов приспособлен для
управления отверткой. Условное обозначение подстроечного
резистора (рис. 12) наглядно отражает его назначение: это, по
сути, постоянный резистор с отводом, положение которого можно
изменять.
• Рис. 12. Внешний вид и обозначение подстроечных резисторов.
• Общее обозначение подстроечного резистора отличается тем, что
вместо знака регулирования использован знак подстроечного
регулирования.
14. Нелинейные резисторы
Нелинейные резисторы
В радиотехнике, электронике и автоматике находят применение нелинейные саморегулирующиеся
резисторы, изменяющие свое сопротивление поя действием внешних электричеоких или
неэлектрических факторов: угольные столбы, варисторы, терморезисторы и tj д.
Угольный столб, представляющий собой пакет угольных шайб, изменяет свое сопротивление под
действием механического усилия.
Рис. 13. Вид и обозначение нелинейных саморегулирующихся резисторов.
Для сжатия шайб обычно используют электромагнит. Изменяя напряжение на его обмйтке, можно в
больших пределах изменять степень сжатия шайб и, следовательно, сопротивление угольного
столба.
Используют такие резисторы в стабилизаторах и регуляторах напряжения. Условное обозначение
угольного столба состоит из базовцго символа резистора и знака нелинейного саморегулирования с
буквой Р, которая символизирует механическое усилие — давление (рис. 13,а).
Терморезисторы, как говорит само название, характеризуются тем, что их сопротивление
изменяется под действием температуры. Токопроводящие элементы этих резисторов
изготовляют из полупроводниковых материалов.
Сопротивление терморезистора прямого подогрева изменяется за счет выделяющейся в нем
мощности или при изменении температуры окружающей среды, а терморезистора
косвенного подогрева — под действием тепла, выделяемого специальным подогревателем.
Зависимость сопротивления терморезисторов от температуры имеет нелинейный характер,
поэтому на схемах их изображают в виде нелинейного резистора со знаком температуры —1°
(рис.
13,6, в).Знак температурного коэффициента сопротивления (положительный, если с увеличением
температуры сопротивление терморезистора возрастает, и отрицательный, если оно
уменьшается) указывают только в том случае, если он отрицательный (рис. 13,в).
В условное обозначение терморезистора косвенного подогрева кроме знака нелинейного
регулирования входит символ подогревателя, напоминающий перевернутую латинскую букву
U (рис. 13,г).
Нелинейные полупроводниковые резисторы, известные под названием варисторов,
изменяют свое сопротивление при изменении приложенного к ним напряжения.
Существуют варисторы, у которых увеличение напряжения всего в 2—3 раза сопровождается
уменьшением сопротивления в несколько десятков раз. На схемах их обозначают в виде
нелинейного саморегулирующегося резистора с латинской буквой U (напряжение) у излома
знака саморегулирования (рис. 13,3).
В системах автоматики широко используют фоторезисторы — полупроводниковые
резисторы, изменяющие свое сопротивление под действием света.
Условное графическоеобозначение такого резистора состоит из базового символа, помещенного в круг (символ
корпуса полупроводникового прибора), и знака фотоэлектрического эффекта — двух
наклонных параллельных стрелок.
