Самодельный Bluetooth приемник для домашней акустики
Сейчас продается много акустических колонок, у которых имеется картридер. Можно установить карту памяти или USB флеш-накопитель. Это конечно здорово, но если кто-то хочет послушать музыку со своего телефона? Нужно вытаскивать карту и вставлять в картридер. Неудобно ведь. Я решил пойти другим путем. Заказал в Китае модуль Bluetooth. Под названием BK8000L. Он очень удобен, имеет много функций.
Один его недостаток, очень мелкий. Ну, ничего, справимся.
Понадобится
Для корпуса мне понадобится пластик. Имеются у меня залежи.
Из пластика вырезаю несколько заготовок. Пару с размерами 5*10 см и пару с размерами 3*5 см. Остальную пару вырежу позже.
Для выхода аудио сигнала применю два разных гнезда. Один, отрезанный с большой колодки разъем типа «тюльпан».
Второй разъем как на наушниках, с размером 3.5 мм.
Для подключения внешнего блока питания, установлю разъем 5,5×2,1 мм.
Для отключения устройства нужен выключатель. Применил от старого светильника.
Вот сам модуль. Компактен и функционален.
Чуть не упустил описать главное. Устройство имеет автономное питание, да-да. Питать буду от пары аккумуляторов Li-ion, с примерной емкостью почти 4.
5 А/ч.

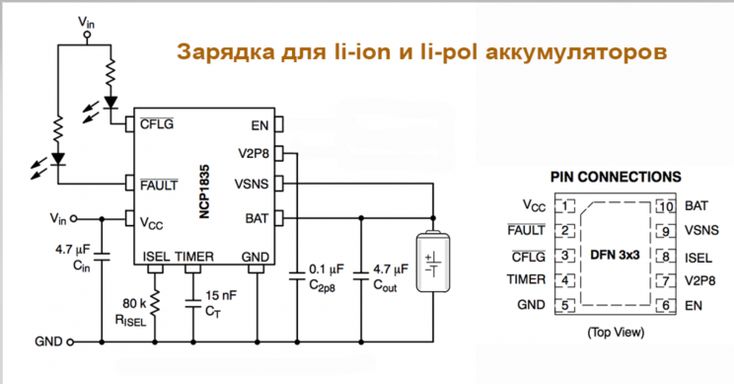

Заряжать буду контроллером из Китая. У меня плата без защиты. Я применил отдельную плату BMS.
Сборка Bluetooth приемника
Переходим к сборке коробки. В одной заготовке делаю прорез под разъемы «тюльпан» и разъем как на наушниках.
Во второй заготовке делаю окно под разъем питания и зарядки.
Теперь можно склеивать наши заготовки. Получилось что-то типа этого. Разъемы «тюльпан» приклеиваю супер клеем и содой. Разъем 3.5 мм примеряю.
Вырезал окно под выключатель. Вырезал боковые заготовки. Установил их временно и покрасил корпус.

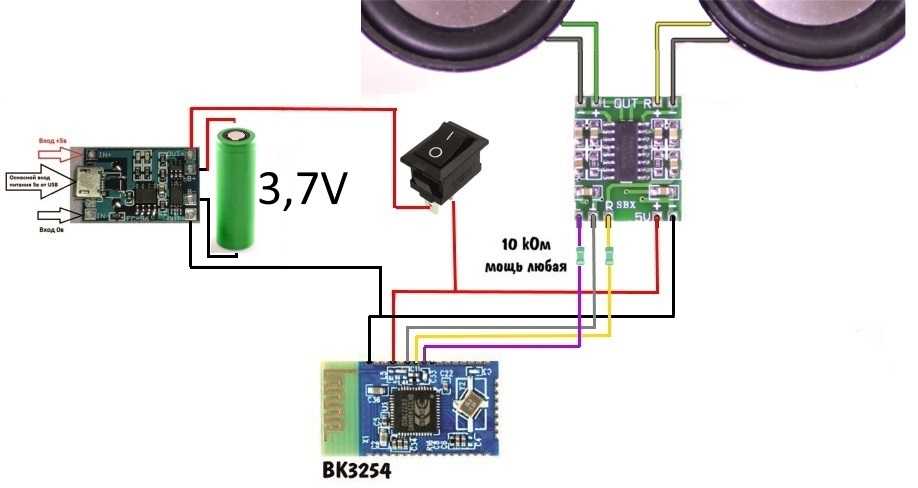

Пару слов о схеме, на которой и так все понятно. Схема в принципе доступна в интернете. Внешний источник подключается на разъем, в правом верхнем углу, или же к контроллеру можно подключить зарядку с micro USB. Питание идет на аккумулятор и через выключатель поступает на модуль.
Выходной сигнал поступает на выходные разъемы. Будь то «тюльпан» или джек 3.5 мм. Плюс на схеме красный, минус соответственно синий. Распаиваем согласно схеме, тут все просто. Так же установил светодиод. Для индикации включения.
К аккумулятору припаял контроллер. К контроллеру разъем для БП. Параллельно распаял выходные разъемы.
Клею аккумуляторы, плату контроллера заряда и блютуз модуль на термо клей. Подпаиваю провода на выключатель.
Все собирается очень просто. Если владеете паяльником, то не составит труда собрать данную конструкцию. Приклеиваю боковые заготовки. Вот так выглядит готовая конструкция. Все работает отлично. Подключал к самодельному усилителю и к системе 2.1.
Смотрите видео
Разработайте и создайте собственный удлинитель порта USB-концентратора высокой мощности
Сегодня на наших столах полно устройств, которые должны быть подключены к ПК через USB, или нам нужно работать с несколькими устройствами, имеющими USB.
Это стало проблемой, поскольку в ноутбуках не хватает нескольких портов, и именно здесь пригодятся USB-концентратор или USB-удлинитель портов
Концентратор USB — это полезное устройство, которое позволяет превратить один порт универсальной последовательной шины (USB) в многопортовую систему, чтобы мы могли подключать больше устройств к хост-системе. В многопортовой системе USB-концентратора мы можем использовать несколько USB-устройств, таких как мышь, клавиатура, флэш-накопители и другие, и полоса пропускания USB-хоста распределяется между ними. В этом проекте мы обсудим как спроектировать USB-концентратор, который может помочь вам расширить один USB-порт до четырех. Попутно мы также узнаем, как реализовать схемы защиты ввода-вывода USB и как спроектировать печатную плату для них.
Печатные платы концентратора USB, созданные в этом проекте, были изготовлены нашим давним спонсором pcbway.
com. Для новичков PCBWay — это поставщик услуг по изготовлению и сборке, который может предоставить высококачественные полнофункциональные печатные платы на заказ для прототипов и производственных партий. Мы обсудим больше о том, как использовать их услуги позже, но если вы хотите получить в свои руки эти печатные платы концентраторов USB, вы также можете проверить 9Розыгрыш проекта 0003!
Спецификация USB-концентратора:
- Устройство USB2.0
- 4 Выделенный порт.
- Автономное и внешнее питание
USB-концентратор будет поддерживать USB 2.0 и будет иметь 4 выделенных порта USB. Он может иметь автономное питание, то есть он будет получать питание от USB-порта хоста и распределять его на другие подключенные USB-устройства, или внешний источник питания 5 В позволит ему питать внешние устройства.
Компоненты, необходимые для сборки USB-концентратора своими руками
|
Кол-во |
Значение |
Упаковка |
Детали |
|
12 |
0,1 мкФ |
С0603 |
С5, С6, С7, С8, С11, С12, С13, С15, С17, С18, С20, С21 |
|
1 |
100к |
Р0805 |
Р11 |
|
5 |
100 мкФ |
Е2-5 |
С1, С2, С3, С4, С22 |
|
1 |
10к |
Р0603 |
Р8 |
|
1 |
10к |
Р0805 |
Р6 |
|
1 |
10 мкФ |
Е2-5 |
С19 |
|
1 |
12 МГц |
XTAL_ECS-120-18-4X-CKM |
У1 |
|
2 |
1 мкФ |
С0603 |
С14, С16 |
|
1 |
2. |
СОТ23-3 |
Q1 |
|
1 |
20к |
Р0805 |
Р7 |
|
2 |
33 пФ |
С0603 |
С9, С10 |
|
1 |
4,7к |
Р0805 |
Р12 |
|
1 |
470р |
Р0805 |
Р10 |
|
1 |
470к |
Р0805 |
Р13 |
|
1 |
47к |
Р0603 |
Р9 |
|
4 |
500 мА |
ТГРМК2012С50Н |
Р1, Р2, Р3, Р4 |
|
1 |
680р |
Р0603 |
Р5 |
|
1 |
Разъем постоянного тока |
DCJACK_2MM_PTH |
CN1 |
|
6 |
ФБ-0603-2А |
ИНДК1608С95Н |
Л1, Л2, Л3, Л4, Л5, Л6 |
|
1 |
ГЛ850Г-ХХ |
СОП65П780С200-2Н |
IC1 |
|
1 |
КРАСНЫЙ |
ЧИПЛЕД_0805 |
Светодиод1 |
|
3 |
SRV05-4 — Защита от электростатического разряда |
СОТ95П280С145-6Н |
ИК2, ИК3, ИК4 |
|
4 |
USB-A-S-X-X-TH |
SAMTEC_USB-A-S-X-X-TH |
Дж1, Дж2, Дж3, Дж4 |
|
1 |
USB-AM-S-X-X-TH |
SAMTEC_USB-AM-S-X-X-TH |
Дж5 |
5А/30В/105мОм Спецификация материалов имеет обозначение компонента на печатной плате.
Что касается схемы и печатной платы, давайте перейдем к следующему разделу —
Схема цепи USB-концентратора DIY
Полная схема для USB-концентратора DIY приведена ниже:
Давайте посмотрим, как компоненты соединены. Для лучшего понимания каждый раздел схемы разделен на блоки в соответствии с принципом работы каждого основного компонента.
Секция контроллера GL850G :
GL850G является основной микросхемой этого приложения. Это усовершенствованная версия концентратора Genesys Logic, которая полностью соответствует спецификации универсальной последовательной шины версии 2.0.
Мы выбрали этот номер, так как он обеспечивает основные преимущества в процессе проектирования USB-концентратора.
Он имеет стабилизаторы падения напряжения от 5 В до 3,3 В и от 3,3 В до 1,8 В в одном чипе, поэтому внешние LDO не требуются, и стоимость может быть снижена.
В качестве краткого описания, GL850G использует 8-битный RISC-процессор для управления регистрами управления/состояния и ответа на запросы от USB-хоста. GL850G также имеет предустановленную прошивку, которая будет управлять вводом-выводом общего назначения, а также получать доступ к внешней EEPROM.
На приведенной выше схеме мы используем 4 нисходящих порта, подключенных как DP1, DM1, DP2, DM2 и так далее, вплоть до DP4, DM4. Это основной USB D+ и D- соединение, которое идет к соответствующим USB-устройствам.
Он получает питание через контакт 25, который является линией 5 В, и контакт 24, который является контактом 3,3 В. Секция 3,3 В имеет фильтр PI 0,1 мкФ и конденсатор 10 мкФ, а также ферритовую бусину для обеспечения чистого питания в качестве аналогового напряжения.
Распиновку можно увидеть ниже:
USB Host Connection and Overcurrent section:
Это вход USB. Он имеет USB-разъем «папа», который будет вставлен в ПК, ноутбук или устройство с функцией USB-концентратора.
Также используется защита от электростатического разряда с IC4, который защитит восходящий порт от электростатического разряда.
Делитель напряжения перегрузки по току используется для смещения вывода перегрузки по току. Делитель напряжения настроен на подачу 3,3 В на этот контакт, чтобы активировать функцию защиты от перегрузки по току для шины USB на 4 портах.
4 нисходящих порта:
На изображении выше показаны 4 нисходящих порта. Все они используют индивидуальные фильтры в линии электропитания для обеспечения чистого питания USB-устройств. Однако для защиты сильноточных приводов доступны 4 PTC.
Помимо этого, IC2 и IC3 являются диодами TVS для защиты внутренних устройств от скачков электростатического разряда.
Периферийная цепь:
Первая — это цепь сброса. Это простой делитель напряжения для сброса с выходным напряжением 4 В. Таким образом, когда 5 В становится низким, это может изменить пороговое напряжение сброса GL850G.
Средний индикатор GANG. Когда активны 4 USB, этот индикатор будет включен.
Последний — это кварцевый генератор 12 МГц, используемый в GL850G.

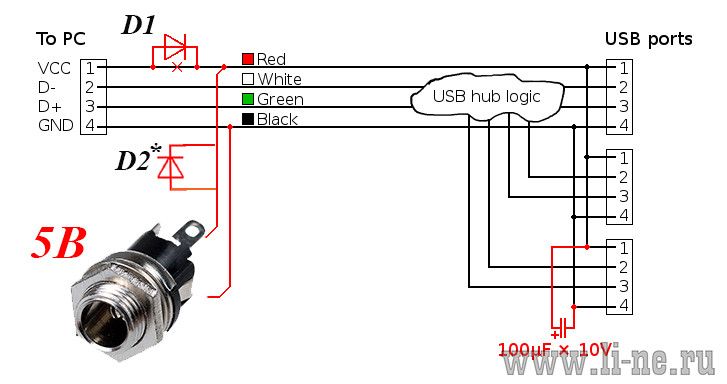

Внешнее питание и логика:
В приведенной выше схеме полевой МОП-транзистор управляется с помощью логики разъема батареи. В нормальных условиях полевой МОП-транзистор отключается, но когда кто-то вставляет разъем, переключатель цилиндрического разъема постоянного тока отключается, и питание 5 В подключается к шине питания через МОП-транзистор.
Изготовление печатной платы для концентратора USB
Печатная плата правильно спроектирована с надлежащими контактами дифференциальной пары. Важные трассы показаны ниже, где длины дифференциальных пар USB совпадают. Если вы новичок в дифференциальной трассировке при проектировании печатных плат, вы можете прочитать эту статью, в которой объясняется важность дифференциальной трассировки пар и способы ее использования.
Нижний раздел — это вход USB.
Это трассировка USB 1.
Это трассировка USB 2.
Это трассировка USB 3.
Это трассировка USB 4.
Это вся печатная плата
Печатная плата конвертируется в 3D перед созданием дизайна —
Заказ печатной платы в PCBWay 9000 :
Шаг 1: Зайдите на https://www.pcbway.com/, зарегистрируйтесь, если это ваш первый раз. Затем на вкладке «Прототип печатной платы» введите размеры вашей печатной платы, количество слоев и необходимое количество печатных плат.
Шаг 2: Продолжайте, нажав кнопку «Цитировать сейчас». Вы попадете на страницу, где можно установить несколько дополнительных параметров, таких как тип платы, слои, материал для печатной платы, толщина и т. д., большинство из них выбраны по умолчанию, если вы выбираете какие-либо конкретные параметры, вы можете выбрать это здесь.
Шаг 3: Заключительный шаг — загрузка файла Gerber и продолжение платежа. Чтобы убедиться, что процесс прошел гладко, PCBWAY проверяет, действителен ли ваш файл Gerber, прежде чем приступить к оплате. Таким образом, вы можете быть уверены, что ваша печатная плата удобна для изготовления и будет доставлена вам в соответствии с обязательствами.
Сборка печатной платы
Плата была заказана и через несколько дней дошла до меня через курьера в хорошо упакованной аккуратно маркированной коробке. Качество печатной платы как всегда было на высоте. Верхний слой и нижний слой платы показаны ниже:
После проверки правильности дорожек и посадочных мест. Приступил к сборке печатной платы. Полностью распаянная плата выглядит следующим образом:
3D-печать корпуса для удлинителя USB-порта
Собрав печатную плату и убедившись, что все в порядке, я напечатал корпус для печатной платы.
Для этого я измерил размеры платы, всех USB-портов и гнезда для корпуса, чтобы спроектировать корпус для своей установки. Мой дизайн выглядел примерно так, как показано ниже, как только это было сделано.
После того, как я был удовлетворен дизайном, я экспортировал его в файл STL, нарезал в соответствии с настройками принтера и, наконец, распечатал. Файл STL также доступен для загрузки с Thingiverse, и с его помощью вы можете распечатать свой корпус.
После завершения печати я приступил к сборке проектной установки в постоянном корпусе для будущего использования, и все было хорошо установлено, как вы можете видеть ниже:
Тестирование USB-концентратора PCB и закрепив PCB внутри 3D-печатного корпуса, я подключил его к одному из USB-портов моего ноутбука, а затем подключил 4 USB-устройства к его USB-портам. Все четыре устройства, подключенные к этому USB-концентратору, работали без проблем.
Полную работу над этим проектом можно найти в видео ниже, если у вас есть какие-либо вопросы, вы можете оставить их в разделе комментариев ниже или вы также можете использовать наши форумы.
диаграмма — Как мне собрать концентратор micro USB?
спросил
Изменено 6 лет, 5 месяцев назад
Просмотрено 6к раз
\$\начало группы\$
РЕДАКТИРОВАТЬ: @EugeneSh. Я знаю, как я могу построить хаб Двойное редактирование: Извините, я упомянул, как мне создать USB-концентратор…
Я хочу сделать очень маленький Y-разветвитель USB для своего Nexus 7 2-го поколения, чтобы у него было 2 порта USB.
Причина, по которой я не покупаю его на eBay (и т. Д.), В том, что мне не нужен шнур, и я хочу построить что-то вроде «концентратора sugoi», упомянутого ниже.
Я WAS собирался купить sugoi hub но этих вещей нигде нет!

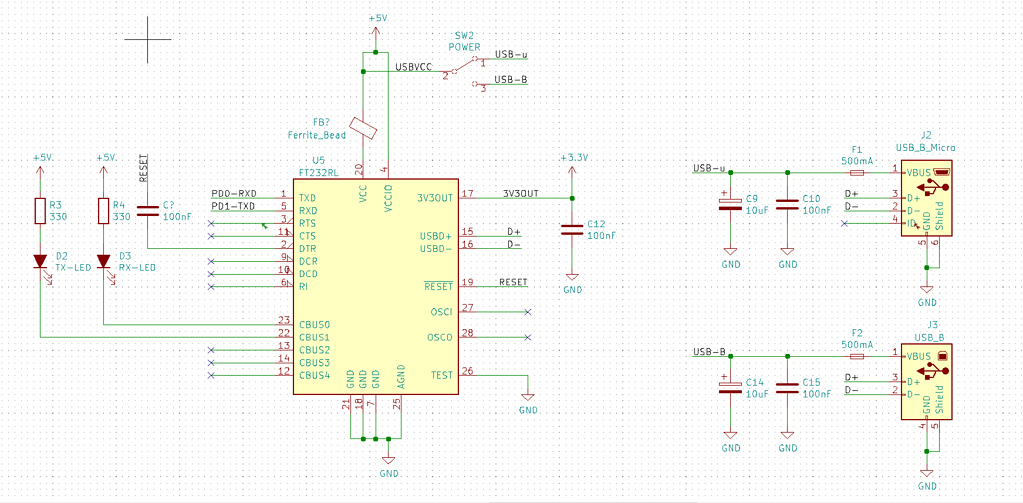

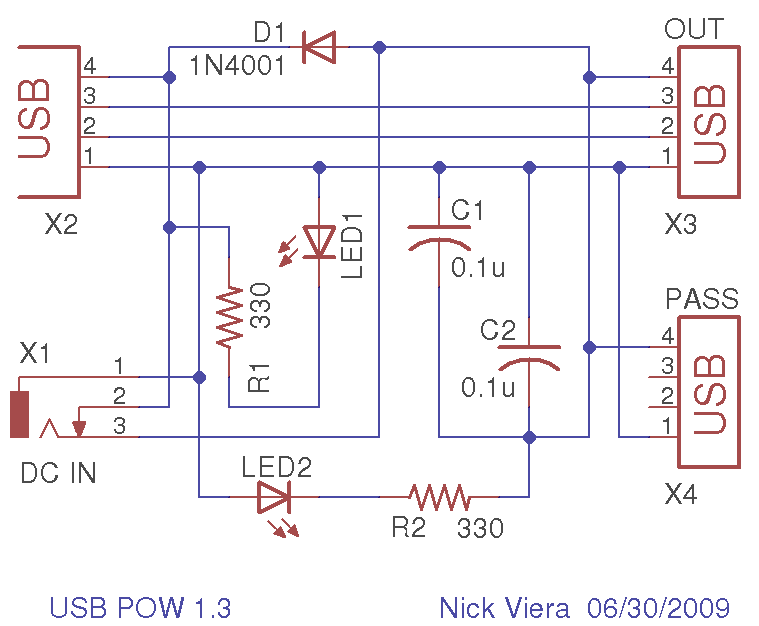

В любом случае, есть ли у кого-нибудь из вас простая схема подключения разветвителя (микро) USB 2.
0 Y?
- usb
- схема
- usb-хаб
\$\конечная группа\$
3
\$\начало группы\$
Все эти разветвители: USB-концентратор, несколько пассивов и USB-порты. Это активное устройство, а не просто провода. Используются некоторые USB-концентраторы «все в одном», такие как GL850G. Вы можете получить дешевый долларовый концентратор с одним из них, а затем модифицировать его по своему усмотрению.
\$\конечная группа\$
0
\$\начало группы\$
Вы не можете разделить провода от порта USB 2.0, чтобы сделать два или более порта.
Порт USB может подключаться непосредственно к (а) концентратору USB, т. е. активной электронной распределительной коробке, или (б) устройству USB, например принтеру или флэш-накопителю.
(Под (b) есть целая гора вещей, которые нужно объяснить дальше, но это не поможет. В статье USB на Википедии будет достаточно.)
Если ваш USB-разъем не поддерживает более одной пары USB-соединений, вам нужен USB-концентратор для перехода от одного USB-порта к двум или более.
\$\конечная группа\$
0
\$\начало группы\$
Вы можете начать с этого эталонного дизайна, предлагаемого одним из производителей:
http://www.microchip.com/Developmenttools/ProductDetails.aspx?PartNO=EVB-USB2422
Затем удалите компоненты, которые вам не нужны , замените разъемы типа A на разъемы micro-AB. Одна из проблем будет заключаться в том, чтобы разместить штекер micro-B, поскольку разъемы для печатной платы отсутствуют.
Затем вы можете использовать любое бесплатное программное обеспечение для проектирования (например, https://www.
