Что такое условные обозначения элементов электрической цепи

Условные обозначения элементов электрической цепи — это стандартизированные графические символы, используемые на электрических схемах для обозначения различных компонентов и устройств. Они позволяют компактно и наглядно отобразить структуру и состав электрической цепи.

Основные характеристики условных обозначений:

• Унифицированы и стандартизированы на международном уровне
• Имеют простую геометрическую форму для удобства начертания
• Отражают функциональное назначение элемента
• Могут дополняться буквенно-цифровыми обозначениями
• Позволяют быстро «читать» электрические схемы

Основные группы условных обозначений

Все условные обозначения можно разделить на следующие основные группы:

1. Источники электрической энергии (батареи, генераторы)
2. Коммутационные устройства (выключатели, переключатели)
3. Электроизмерительные приборы
4. Резисторы и реостаты
5. Конденсаторы
6. Катушки индуктивности и трансформаторы
7. Полупроводниковые приборы
8. Электрические машины
9. Осветительные и нагревательные приборы

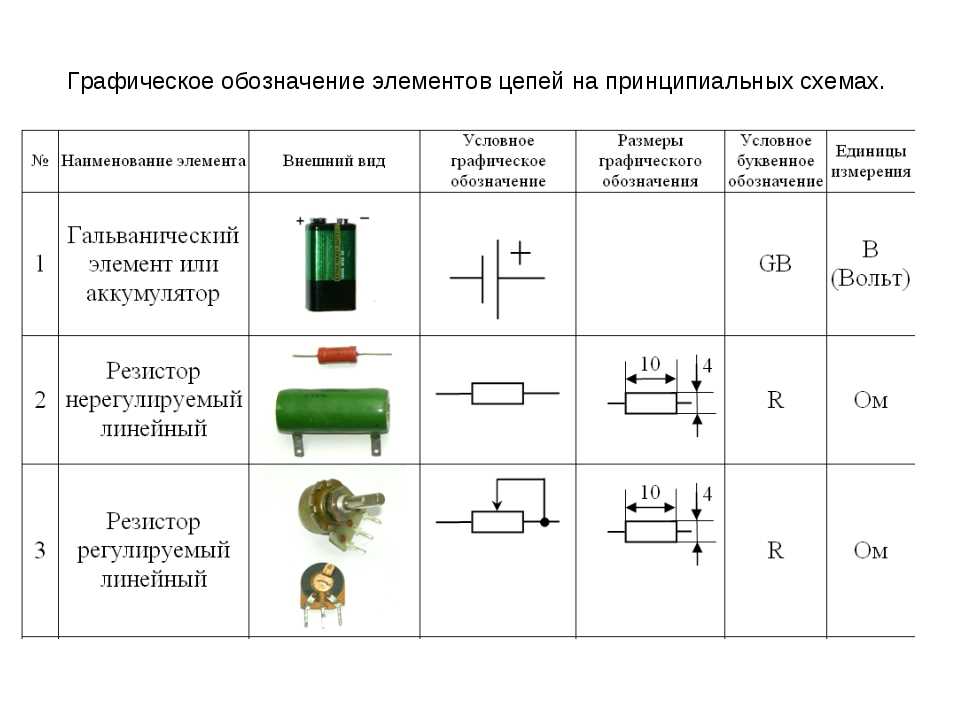

Условные графические обозначения основных элементов

Рассмотрим наиболее распространенные условные графические обозначения базовых элементов электрических цепей:

• Резистор — зигзагообразная линия
• Конденсатор — две параллельные линии
• Катушка индуктивности — несколько полуокружностей
• Источник постоянного тока — длинная и короткая параллельные линии
• Источник переменного тока — окружность с синусоидой внутри
• Лампа накаливания — окружность с крестиком внутри
• Выключатель — разрыв линии с двумя контактами

Буквенные обозначения элементов

Помимо графических, широко используются буквенные обозначения элементов электрических цепей:

• R — резистор
• C — конденсатор
• L — катушка индуктивности
• T — трансформатор
• VD — диод
• VT — транзистор
• G — генератор
• M — электродвигатель

Буквенные обозначения часто дополняют графические символы на схемах для более полной идентификации элементов.

Условные обозначения источников питания

Источники электрической энергии являются важнейшими элементами любой электрической цепи. Рассмотрим их основные условные обозначения:

• Гальванический элемент — короткая и длинная параллельные линии
• Батарея — несколько чередующихся коротких и длинных линий
• Генератор постоянного тока — окружность с буквой G внутри
• Генератор переменного тока — окружность с синусоидой внутри
• Фотоэлемент — окружность со стрелкой внутри

Для источников обязательно указывается полярность — знаки «+» и «-«.

Обозначения коммутационных устройств

К коммутационным устройствам относятся различные выключатели и переключатели. Их условные обозначения:

• Однополюсный выключатель — разрыв линии с двумя контактами
• Двухполюсный выключатель — два параллельных разрыва
• Переключатель однополюсный — разрыв с подвижным контактом
• Переключатель двухполюсный — два параллельных переключателя
• Кнопка без фиксации — разрыв со стрелкой

Обозначения электроизмерительных приборов

Для измерения электрических величин используются различные приборы, обозначаемые на схемах следующим образом:

• Амперметр — окружность с буквой A внутри
• Вольтметр — окружность с буквой V внутри
• Ваттметр — окружность с буквой W внутри
• Омметр — окружность с буквой Ω внутри
• Осциллограф — прямоугольник с линией развертки

Условные обозначения резисторов

Резисторы являются одними из самых распространенных элементов электрических цепей. Их условные обозначения:

• Постоянный резистор — прямоугольник или зигзагообразная линия
• Переменный резистор (реостат) — прямоугольник со стрелкой
• Потенциометр — прямоугольник с тремя выводами
• Терморезистор — прямоугольник с диагональю
• Варистор — прямоугольник с буквой V внутри

Обозначения конденсаторов

Конденсаторы широко применяются в электрических и электронных схемах. Их условные графические обозначения:

• Конденсатор постоянной емкости — две параллельные линии
• Электролитический конденсатор — две линии, одна из которых дугообразная
• Конденсатор переменной емкости — две линии со стрелкой
• Конденсатор подстроечный — две линии с пунктирной стрелкой

Обозначения катушек индуктивности и трансформаторов

Индуктивные элементы имеют следующие условные обозначения на схемах:

• Катушка индуктивности — несколько полуокружностей
• Дроссель — прямоугольник с несколькими полуокружностями
• Трансформатор — две индуктивности рядом
• Автотрансформатор — индуктивность с отводом

Условные обозначения полупроводниковых приборов

Полупроводниковые приборы широко используются в современной электронике. Их основные обозначения:

• Диод — треугольник с чертой
• Светодиод — треугольник со стрелками
• Стабилитрон — треугольник с дополнительной чертой
• Варикап — треугольник с двумя выводами
• Транзистор PNP — окружность со стрелкой внутрь
• Транзистор NPN — окружность со стрелкой наружу

Обозначения электрических машин

Электрические машины (двигатели, генераторы) обозначаются на схемах следующим образом:

• Двигатель постоянного тока — окружность с буквой M внутри
• Двигатель переменного тока — окружность с буквой M и синусоидой
• Генератор постоянного тока — окружность с буквой G внутри
• Генератор переменного тока — окружность с буквой G и синусоидой
• Синхронный двигатель — окружность с буквами SM

Условные обозначения осветительных и нагревательных приборов

Осветительные и нагревательные устройства имеют следующие обозначения:

• Лампа накаливания — окружность с крестиком внутри
• Люминесцентная лампа — прямоугольник с линиями по краям
• Нагревательный элемент — прямоугольник с зигзагообразной линией
• Электрический звонок — окружность с точкой внутри

Заключение

Знание условных обозначений элементов электрических цепей необходимо для правильного чтения и составления электрических схем. Стандартизированная система обозначений позволяет однозначно идентифицировать компоненты и понимать принцип работы электрических устройств по их схемам.

Электрические цепи, элементы электрических цепей. Условные обозначения элементов электрической цепи

Электротехнические устройства очень важны в жизни современного цивилизованного человека. Но для их работы необходимо соблюдение целого ряда требований. В рамках статьи мы внимательно рассмотрим электрические цепи, элементы электрических цепей и как они функционируют.

Что нужно для работы электротехнического устройства?

Для его функционирования должна быть создана электрическая цепь. Её задача – передавать энергию устройству и обеспечивать требуемый режим работы. Что же называют электрической цепью? Так обозначают совокупность объектов и устройств, которые образуют путь передвижения тока. При этом электромагнетические процессы могут быть описаны с помощью знаний об электрическом токе, а также тех, что предлагает электродвижущая сила и напряжение. Стоит отметить, что, говоря о таком понятии, как элемент электрической цепи, сопротивление в данном случае будет играть довольно значительную роль.

Расчетно-графическая работа: рекомендации по выполнению

В данной статье хочется рассказать о том, что же такое расчетно-графическая работа, из каких частей…

Нюансы графической маркировки

Чтобы удобнее было анализировать и рассчитывать электрическую цепь, её изображают в виде схемы. В ней содержатся условные обозначения элементов, а также способы из соединения. В целом, что собой представляет электрическая цепь в виде схемы, хорошо дают понять, использованные в статье фотографии. Периодически можно встретить рисунки с иными схемами. Почему это так? Обозначения элементов электрической цепи схем, созданных на территории СНГ и других стран, немного разнятся. Это происходит из-за использования различных систем графической маркировки.
Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. В рамках статьи их будет рассмотрено три.

Какие наиболее лучшие программы для черчения электрических. ..

Для людей, которые выбрали своим призванием ремесло, связанное с электричеством, довольно часто…

Виды элементов

Условно их можно разделить на три группы:

1. Источники питания. Особенностью данного вида элементов является то, что они могут превращать какой-то вид энергии (чаще всего химическую) в электрическую. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию (в качестве примера можно привести выпрямительное устройство).
2. Потребители энергии. Они преобразовывают электрический ток во что-то другое (освещение, тепло).
3. Вспомогательные элементы. Сюда относят различные составляющие, без которых реальная цепь не будет работать, как то: коммутационная аппаратура, соединительные провода, измерительные приборы и прочее, подобное по назначению.

Все элементы охвачены одним электромагнитным процессом.

Как трактовать изображения на практике?

Чтобы рассчитать и проанализировать реальные электрические цепи, используют графическую составляющую в виде схемы. В ней, размещённые элементы изображаются с помощью условных обозначений. Но здесь есть свои особенности: так, вспомогательные элементы обычно на схемах не указываются. Также, если сопротивление у соединительных проводов значительно меньше, чем у составляющих, то его не указывают и не учитывают. Источник питания обозначается как ЭДС. При необходимости подписать каждый элемент, указывается, что у него внутреннее сопротивление r0. Но реальные потребители подставляют свои параметры R1, R2, R3, …, Rn. Благодаря этому параметру, учитывается способность элемента цепи преобразовывать (необратимо) электроэнергию в другие виды.

Индуктивность: формула расчета. Измерение индуктивности….

Статья рассказывает о таком понятии, как индуктивность, о ее разновидностях, знакомит с…

Элементы схемы электрической цепи

Условные обозначения элементов электрической цепи в текстовом варианте представлены быть не могут, поэтому они изображены на фото. Но всё же описательная часть должна быть. Так, необходимо отметить, что элементы электрической цепи делят на пассивные и активные. К первым относят, например, соединительные провода и электроприёмники. Пассивный элемент электрической цепи отличается тем, что его присутствием при определённых условиях можно пренебречь. Чего не скажешь о его антиподе. К активным элементам относят те из них, где индуцируется ЭДС (источники, электродвигатели, аккумуляторы, когда они заряжаются и так далее). Важными в этом плане являются специальные детали схем, которые обладают сопротивлением, что характеризуется вольт-амперной зависимостью, поскольку они взаимно влияют друг на друга. Когда сопротивление является постоянным независимо от показателя тока или напряжения, то данная зависимость выглядит как прямой отрезок. Называют их линейные элементы электрической цепи. Но в большинстве случаев, на величину сопротивления влияет и ток, и напряжение. Не в последнюю очередь это происходит из-за температурного параметра. Так, когда элемент нагревается, то сопротивление начинает возрастать. Если данный параметр находится в сильной зависимости, то вольт-амперная характеристика неодинакова в любой точке мысленного графика. Поэтому элемент называется нелинейным.

Как вы видите, условные обозначения элементов электрической цепи существуют разные и в большом количестве. Поэтому запомнить их сразу вряд ли удастся. В этом помогут схематические изображения, представленные в данной статье.

В каких режимах работает электрическая цепь?

Когда к источнику питания подключено разное количество потребителей, то соответственно меняются величины токов, мощностей и напряжения. А от этого зависит режим работы цепи, а также элементов, что в неё входят. Схему используемой на практике конструкции можно представить, как активный и пассивный двухполюсник. Так называют цепи, которые соединяются с внешней частью (по отношению к ней) с помощью двух выводов, которые, как можно догадаться, имеют разные полюса. Особенность активного и пассивного двухполюсника состоит в следующем: в первом имеется источник электрической энергии, а во втором он отсутствует. На практике широко используются схемы замещения во время работы активных и пассивных элементов. То, какой будет режим работы определяется параметрами последних (изменения благодаря их корректировке). А сейчас давайте рассмотрим, какими же они бывают.

Режим холостого хода

Он подразумевает отключение нагрузки от источника питания с помощью специального ключа. Ток в данном случае становится равным нулю. Напряжение же выравнивается в местах зажимов на уровень ЭДС. Элементы схемы электрической цепи в данном случае не используются.

Режим короткого замыкания

При таких условиях ключ схемы замкнут, а сопротивление равняется нулю. Тогда напряжение на зажимах также = 0. Если использовать оба режима, которые были уже рассмотрены, то по их результатам могут быть определены параметры активного двухполюсника. Если ток изменяется в определённых пределах (которые зависят от детали), то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи. Если показатель меньше нуля, то отдавать энергию будет именно он. Также необходимо принять во внимание, что если напряжение меньше нуля, то это значит, что резисторами активного двухполюсника потребляется энергия источников, с которыми существует связь благодаря цепи, а также запасы самого устройства.

Номинальный режим

Он необходим для обеспечения технических параметров как всей цепи, так и отдельных элементов. В данном режиме показатели близятся к тем величинам, что указаны на самой детали, в справочной литературе или технической документации. Следует учитывать, что каждое устройство имеет свои параметры. Но три основных показателя можно найти почти всегда – это номинальный ток, мощность и напряжение, их имеют все электрические цепи. Элементы электрических цепей также все без исключения обладают ими.

Согласованный режим

Он используется для обеспечения максимальной передачи активной мощности, которая идет от источника питания к потребляемому энергию. При этом нелишним будет высчитать параметр полезности. Когда осуществляется работа с данным режимом, необходимо соблюдать осторожность и быть готовым, что часть схемы выйдет из строя (если заранее не проработать теоретические аспекты).

Основные элементы во время проведения расчетов для электрических цепей

Они используются в сложных конструкциях, чтобы проверить, что и как будет работать:

1. Ветвь. Так называют участок цепи, на котором одна и та же величина тока. Ветвь может комплектоваться из одного/нескольких элементов, которые последовательно соединены.
2. Узел. Место, где соединяется как минимум три ветви. Если они соединены с одной парой узлов, то их называют параллельными.
3. Контур. Подобным образом именуют любой замкнутый путь, который проходит по нескольким ветвям.

Вот такие деления имеют электрические цепи. Элементы электрических цепей во всех случаях, кроме ветви, обязательно присутствуют в множестве.

Условные положительные направления

Их необходимо задавать, чтобы правильно формулировать уравнения, которые описывают происходящие процессы. Важность направления есть для токов, ЭДС источников питания, а также напряжений. Особенности нанесения разметок на схемы:

1. Для ЭДС источников они указываются произвольно. Но при этом необходимо учитывать, что полюс, к которому направлена стрелка, обладает более высоким потенциалом, по сравнению со вторым.
2. Для токов, которые работают с источниками ЭДС – должны совпадать с ними. Во всех других случаях направление является произвольным.
3. Для напряжений – совпадает с током.

Виды электрических цепей

Как их различают? Если параметры элемента не зависят от тока, что протекает в нём, то его называют линейным. В качестве примера можно привести электропечь. Нелинейные элементы электрической цепи обладают сопротивлением, которое растёт при повышении напряжения, что подводится к лампе.

Законы, которые понадобятся при работе с цепями постоянного тока

Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. С их помощью можно установить взаимосвязь между теми значениями, которые имеют токи, напряжения, ЭДП по всей электрической цепи или на отдельных её участках. И это всё на основе параметров элементов, которые в них входят.

Закон Ома для участка цепи

Для нас важна сила тока (I), напряжение (U) и сопротивление (R). Данный закон выражается такой формулой: I=U/R. При расчёте электрических цепей иногда более удобно использовать обратную величину: R=I/U.

Закон Ома для полной цепи

Он определяет зависимость, которая устанавливается между ЭДС (Е) источника питания, у которого внутреннее сопротивление равно r, током и общим эквивалентом R. Формула выглядит I = E/(r+R). Сложная цепь обладает, как правило, несколькими ветвями. В них могут включаться другие источники питания. Тогда воспользоваться законом Ома для полноценного описания процесса становится проблематично.

Первый закон Кирхгофа

Любой узел электрической цепи имеет алгебраическую сумму токов, которая равна нулю. Токи, которые идут к узлу, в данном случае берутся со знаком плюс. Те, что направлены от него – с минусом. Важность этого закона заключается в том, что с его помощью устанавливается зависимость между токами, которые находятся на разных узлах.

Второй закон Кирхгофа

Алгебраическая сумма ЭДС в любом выбранном замкнутом контуре является равной просуммированному числу падений напряжений на всех его участках. Всегда ли это так? Нет. Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Во время записи уравнения согласно этому закону необходимо:

1. Выбрать направление, по которому будет осуществляться обход контура.
2. Задать положительные показатели для токов, ЭДС и напряжений.

Заключение

Итак, мы рассмотрели электрические цепи, элементы электрических цепей и практические особенности взаимодействия с ними. Несмотря на то что тема предполагает объяснение с помощью несложной терминологии, из-за своего объема она достаточно сложна для понимания. Но, разобравшись в ней, можно понять процессы, происходящие в электрической цепи и назначение ее элементов.

Электрические цепи и их элементы | Инженерные системы

Электрическая цепь представляет собой совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении. В электрической цепи постоянного тока могут действовать как постоянные токи, так и токи, направление которых остается постоянным, а значение изменяется произвольно во времени или по какому-либо закону.

Электрическая цепь состоит из отдельных устройств или элементов, которые по их назначению можно разделить на 3 группы. Первую группу составляют элементы, предназначенные для выработки электроэнергии (источники питания). Вторая группа — элементы, преобразующие электроэнергию в другие виды энергии (механическую, тепловую, световую, химическую и т. д.). Эти элементы называются приемниками электрической энергии (электроприемниками).

В третью группу входят элементы, предназначенные для передачи электроэнергии от источника питания к электроприемнику (провода, устройства, обеспечивающие уровень и качество напряжения, и др.).

Источники питания цепи постоянного тока — это гальванические элементы, электрические аккумуляторы, электромеханические генераторы, термоэлектрические генераторы, фотоэлементы и др. Все источники питания имеют внутреннее сопротивление, значение которого невелико по сравнению с сопротивлением других элементов электрической цепи.

Электроприемниками постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы и др. Все электроприемники характеризуются электрическими параметрами, среди которых можно назвать самые основные — напряжение и мощность. Для нормальной работы электроприемника на его зажимах (клеммах) необходимо поддерживать номинальное напряжение. Для приемников постоянного тока оно составляет 27, 110, 220, 440 В, а также 6, 12, 24, 36 В.

Графическое изображение электрической цепи, содержащее условные обозначения ее элементов и показывающее соединения этих элементов, называется схемой электрической цепи. В таблице показаны условные обозначения, применяемые при изображении электрических схем.

Условные обозначения в электросхемах

или	Элемент гальванический или аккумуляторный
	Батарея элементов
	Генератор электромеханический постоянного тока
	Выключатель, контакт замыкающий
	Выключатель автоматический
	Контакты контактора и электрического реле :  замыкающие
	размыкающие
	переключающие
	Контакты замыкающие с выдержкой времени:  при замыкании
	при размыкании
	при замыкании и размыкании
	Предохранитель плавкий
	Обмотка контактора, магнитного пускателя и реле
	Лампа накаливания осветительная
	Лампа газоразрядная осветительная
	Амперметр и вольтметр
	Резистор постоянный
	Резистор переменный
	Конденсатор постоянной емкости
	Катушка индуктивности
	Диод полупроводниковый

Участок электроцепи, вдоль которого протекает один и тот же ток, называется ветвью.

Место соединения ветвей электроцепи называется узлом. На электросхемах узел обозначается точкой. Любой замкнутый путь, проходящий по нескольким ветвям, называется контуром электрической цепи. Простейшая электрическая цепь имеет одноконтурную схему, сложные электрические цепи — несколько контуров.

Элементами электрической цепи являются различные электротехнические устройства, которые могут работать в различных режимах. Режимы работы как отдельных элементов, так и всей электрической цепи характеризуются значениями тока и напряжения. Поскольку ток и напряжение в общем случае могут принимать любые значения, то режимов может быть бесчисленное множество.

Режим холостого хода — это режим, при котором тока в цепи нет. Такая ситуация может возникнуть при разрыве цепи. Номинальный режим бывает, когда источник питания или любой другой элемент цепи работает при значениях тока, напряжения и мощности, указанных в паспорте данного электротехнического устройства. Эти значения соответствуют самым оптимальным условиям работы устройства с точки зрения экономичности, надежности, долговечности и пр.

Режим короткого замыкания — это режим, когда сопротивление приемника равно нулю, что соответствует соединению положительного и отрицательного зажимов источника питания с нулевым сопротивлением. Ток короткого замыкания может достигать больших значений, во много раз превышая номинальный ток. Поэтому режим короткого замыкания для большинства электроустановок является аварийным.

Согласованный режим источника питания и внешней цепи возникает в том случае, когда сопротивление внешней цепи равно внутреннему сопротивлению. В этом случае ток в цепи в 2 раза меньше тока короткого замыкания.

Самыми распространенными и простыми типами соединений в электрической цепи являются последовательное и параллельное соединение.

Основные электрические символы и их значения

Вы хотите сделать свою принципиальную схему?

EdrawMax специализируется на построении диаграмм и визуализации. Изучите это полное руководство по электрическим символам, чтобы узнать все об электрических символах и составить принципиальные схемы. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Электрические символы играют жизненно важную роль в принципиальных схемах. Существует множество стандартных символов для обозначения определенных компонентов на принципиальной схеме. EdrawMax поможет вам изучить обычно используемые символы для рисования схем. Некоторые символы электрических и электронных схем используются для обозначения электрических и электронных устройств. При создании принципиальных схем мы в основном используем их.

Вот содержание этой статьи, и вы можете щелкнуть, чтобы узнать, что вы хотите.

• Часть 1: Основные электрические символы
• Часть 2: Символы переключателей и реле
• Часть 3: Символы пути передачи
• Часть 4: Полупроводниковые устройства
• Часть 5: Как создать принципиальную схему с помощью электрических символов

Часть 1: Основные электрические символы

Основные электрические символы содержат заземляющий электрод, элемент, батарею, резистор и т. д. Независимо от того, являетесь ли вы новичком или профессиональным инженером, эти основные символы помогут создать точные электрические и принципиальные схемы за считанные минуты.

Вы можете изобразить сложную электрическую цепь с помощью стандартных и упрощенных электрических символов. Поэтому любой, кто разбирается в электрических и электронных схемах, может быстро читать, понимать и строить электрические схемы. Изображение символов ниже.

• Заземляющий электрод представляет собой металлическую пластину или другие проводящие электричество элементы, частично заглубленные в землю, чтобы создать и обеспечить надежный проводящий путь для тока короткого замыкания на землю.
• Ячейка представляет собой устройство, содержащее электроды, погруженные в электролит, используемые для выработки тока или для электролиза.
• Батарея представляет собой контейнер, состоящий из одной или нескольких ячеек, в которых химическая энергия преобразуется в электричество и используется в качестве источника энергии.
• Исток — это часть полевого транзистора, из которого носители перетекают в межэлектродный канал.
• Идеальный источник включает идеальный источник напряжения и идеальный источник тока. Идеальный источник — это теоретическая концепция источника электрического тока или напряжения (например, батареи) без потерь и идеального источника напряжения или тока. Идеальные источники используются для аналитических целей, потому что они не могут встречаться в природе.
• Резистор представляет собой устройство, обладающее сопротивлением прохождению электрического тока.
• Конденсатор представляет собой устройство, используемое для хранения электрического заряда, состоящее из одной или нескольких пар проводников, разделенных изолятором.
• Антенна — электрическое устройство, преобразующее электрическую энергию в радиоволны и наоборот.

Символы можно найти в библиотеке символов EdrawMax

Некоторые наиболее часто используемые основные электрические символы на принципиальных схемах показаны ниже:

Пример 1 : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Символ резистора представляет каждую лампочку. Соединительные линии используются для соединения символов. В то же время не забудьте поставить переключатель в цепь для управления протеканием тока. Окончательный эскиз показан на следующем рисунке.

EdrawMax для настольных ПК

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

турецких лир ОНЛАЙН

Часть 2: Символы переключателей и реле

На рисунке ниже показаны символы переключателей. Переключатель 1P, изолятор 1P, автоматический выключатель 1P, SPST, SPDT, DPST, DPDT и другие символы доступны в EdrawMax.

• Выключатель — это устройство для включения и отключения соединения в электрической цепи.
• Изолятор — это механический переключатель, который при необходимости изолирует часть цепи от системы. Электрические изоляторы отделяют часть системы от остальной части для безопасного проведения работ по техническому обслуживанию.
• SPST — однополюсный однопозиционный переключатель (SPST).
• SPDT — однополюсный двухпозиционный переключатель (SPDT).
• DPST — двухполюсный однопозиционный переключатель (DPDT).
• DPDT — двухполюсный двухпозиционный переключатель (DPDT).

Символы можно найти в библиотеке символов EdrawMax

Как видно из приведенных выше рисунков, с помощью электрических символов нарисовать электрическую принципиальную схему довольно просто. Чтобы проиллюстрировать метод, мы дадим вам еще один пример использования основных электрических символов.

Пример второй : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Во-первых, быстро выясните, какой электрический символ будет использоваться на схеме. Затем подумайте о расположении этих символов. И последнее, но не менее важное: используйте соединительный инструмент для соединения всех электрических символов.

Использование основных электрических символов для рисования принципиальной схемы может показать способы размещения компонентов схемы. С полной электрической схемой вы можете прочитать изображение, чтобы узнать физические соединения и схему электрической цепи.

Часть 3: Символы пути передачи

Основные электрические символы используются для упрощения черчения и облегчения понимания электрических чертежей. Электрические символы стандартизированы во всей отрасли, поэтому легко получить возможность интерпретировать значение символов. Со стандартными электрическими символами в Edraw вы можете просто и быстро создать принципиальную схему, показывающую фактическое расположение компонентов. Изображение символов ниже.

• Провод используется для соединения компонентов в цепи.
• Контрольная точка — это место внутри электронной схемы, используемое либо для контроля состояния схемы, либо для подачи тестовых сигналов.
• Поток наружу означает поток наружу.
• Внутренний поток означает внутренний поток.

На рисунке ниже показаны символы пути передачи, такие как провод, многолинейная шина, прямая шина, соединение, клемма, контрольная точка, метка, исходящий поток, входящий поток и т. д.

Символы можно найти в библиотеке символов EdrawMax

Часть 4: Полупроводниковые устройства

На изображении ниже показаны полупроводниковые устройства.

• Транзистор PNP представляет собой полупроводниковое устройство, снабженное тремя клеммами, называемыми базой, эмиттером и коллектором, что позволяет протекать току при низком потенциале на базе (в середине).
• Транзистор NPN пропускает ток при высоком потенциале на базе (в середине).
• Диод представляет собой полупроводниковый прибор, пропускающий ток только в одном направлении.
• Электрические свойства трубки существенно не изменяются при ионизации остаточного газа или пара при приложении высокого давления.

Символы можно найти в библиотеке символов EdrawMax

Часть 5: Как создать принципиальную схему с помощью электрических символов

Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.

Шаг 1 : Запустите EdrawMax на вашем cpmputer. Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.

Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия. Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.

Шаг 3 : Когда ваша электрическая схема будет готова, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Другие связанные статьи

Электрическая схема

Диаграмма системы

Промышленные системы управления

Как создать базовую электрическую схему

Электрические и электронные символы и их значение

1. Что такое электрические и электронные символы?

Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем. Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.

Нажмите, чтобы загрузить и использовать этот шаблон.
Хотя файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Электрические символы

2. Общие электрические и электронные символы

Поскольку мы рисуем любую принципиальную схему, мы не можем рисовать фактические компоненты или части, которые нам нужны для создания цепи.

Итак, чтобы решить эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.

2.1 Символы электрических соединений

Символы проводов

Символ	Имя	Описание
	Электрический провод	Это символ, который используется для обозначения провода.
	Подключенные провода	Этот символ обозначает пересечение проводов.
	Не подключать провода	Этот символ показывает, что провода не соединяются при пересечении.

Символы переключателей

Символ	Имя	Описание
	Тумблер SPST	Это символ переключателя, отключающего ток в разомкнутом состоянии.
	Тумблер SPDT	Этот символ переключателя выбирает между двумя соединениями.
	Кнопка (НО)	Это символ, обозначающий переключатель мгновенного действия — нормально разомкнутый.
	Кнопочный переключатель (НЗ)	Обозначает символ мгновенного выключателя — нормально замкнутый.
	ДИП-переключатель	Это символ DIP-переключателя, который используется для встроенной конфигурации.

Реле

Символ	Имя	Описание
	Однополюсное реле	Показывает символ реле, которое замыкает соединение с помощью электромагнита.
	Реле SPDT	Показывает символ реле, которое размыкает соединение с помощью электромагнита.

Заземление

Символ	Имя	Описание
	Земля Земля	Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током.
	Заземление шасси	Этот символ показывает провод, подключенный к шасси цепи.
	Цифровая земля	Относится к эталонному напряжению цифро-аналогового если.

Катушки индуктивности

Символ	Имя	Описание
	Индикатор	Символ катушки/соленоида, создающего магнитное поле.
	Катушка индуктивности с железным сердечником	Это символ индуктора с железным сердечником, который включает в себя железо.
	Переменный индуктор	Это катушка или соленоид с переменным магнитным полем.

Двигатель и трансформатор

Символ	Имя	Описание
	Двигатель	Символ двигателя, преобразующего электрическую энергию в кинетическую.
	Трансформатор переменного тока	Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое.

Посмотрите это видео, чтобы узнать больше об обозначениях электрических схем. Если видео не воспроизводится, посетите его на YouTube.

2.2 Электронные символы

Электронный символ представляет собой пиктограмму, используемую для обозначения различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.

Электронные символы также известны как схемы символов, поскольку они используются в схемах электронных схем.

Сопротивление

Символ	Имя	Описание
	Переменное сопротивление	Это условное обозначение регулируемого резистора с двумя выводами.
	Потенциометр	Это условное обозначение регулируемого резистора с 3 выводами.
	Подстроечный резистор	Это символ подстроечного резистора, также известного как предустановленный резистор.
	Термистор	Это символ терморезистора, сопротивление которого изменяется при изменении температуры.
	Фоторезистор	Символ фоторезистора — изменение сопротивления при изменении интенсивности света.

Диод

Светодиод

Символ	Имя	Описание
	Диод	Диод пропускает ток только в одном направлении — слева (анод) направо (катод).
	Стабилитрон	Он позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение выше пробивного.
	Диод Шоттки	Диод Шоттки — это диод с малым падением напряжения.
	Диод варикапа	Представляет варикап. Диод переменной емкости.
	Светоизлучающий диод	излучает свет, когда через него проходит ток.
	Фотодиод	Это символ фотодиода, пропускающего ток при воздействии света.

Конденсатор

Символ	Имя	Описание
	Конденсатор	Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
	Переменный конденсатор	Символ обозначает регулируемую емкость.

Источники

Символ	Имя	Описание
	Источник напряжения	Это символ источника напряжения, который генерирует постоянное напряжение.
	Источник тока	Это символ Источника тока, который генерирует постоянный ток.
	Источник переменного напряжения	Этот символ указывает на источник переменного напряжения.
	Аккумулятор	Это символ использования одной ячейки для получения постоянного напряжения.
	Аккумулятор	Это символ батареи, представляющей собой комбинацию двух или более элементов.
	Управляемый источник напряжения	Обозначает источник постоянного напряжения, дающий регулируемое напряжение на выходе.
	Управляемый источник тока	Представляет управляемый источник тока, который дает управляемый ток на выходе.

Символы счетчиков

Символ	Имя	Описание
	Вольтметр	Это символ, который показывает вольтметр, который используется для измерения напряжения.
	Амперметр	Представляет собой амперметр, работа которого заключается в измерении тока в цепи.
	Омметр	Это символ омметра, который необходим для измерения сопротивления резистора.
	Ваттметр	Представляет собой измеритель мощности, показывающий потребляемую мощность.

Символы преобразователя и усилителя

Символ	Имя	Описание
	Операционный усилитель	Эта операция дает входной сигнал Amplify.
	Аналого-цифровой преобразователь	Это символ ATD, преобразующий аналоговый сигнал в цифровые числа.
	Цифро-аналоговый преобразователь	Это символ DTA, который преобразует цифровые числа в аналоговые сигналы.

Транзисторы Символы

Символ	Имя	Описание
	NPN Биполярный транзистор	Позволяет протекать току, когда высокий потенциал находится в основании (посередине).
	Биполярный транзистор PNP	Позволяет протекать току, когда низкий потенциал находится в основании (середине) символа.
	Транзистор Дарлингтона	Изготовлен из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста.
	JFET-N Транзистор	Символ JFET N-канального полевого транзистора.
	JFET-P Транзистор	Это условное обозначение JFET P, транзистора с эффектом P-канала.
	НМОП-транзистор	Это условное обозначение MOSFET N-канального MOSFET-транзистора.
	ПМОП-транзистор	Это условное обозначение MOSFET P-канального MOSFET-транзистора.

Вспомогательные символы

Символ	Имя	Описание
	ЗУММЕР	Издает жужжащий звук, когда через него проходит ток.
	Электрический звонок	Это символ колокольчика, который звонит при активации.
	Предохранитель	Предохранитель отключается, когда ток превышает пороговое значение — используется для защиты цепи от больших токов.
	Автобус	Символ шины содержит несколько проводов. обычно для данных/адреса.
	Громкоговоритель	Преобразование электрического сигнала в звуковые волны.
	Микрофон	Микрофон Преобразует звуковые волны в электрический сигнал.
	Лампа/лампочка	Это символ лампы, которая светится, когда через нее проходит ток.

Символы логических элементов и мультиплексоров

Символ	Имя	Описание
	Не ворота	Это символ НЕ Врат. Выход 1, когда вход равен 0.
	И Ворота	Это символ Врат И. Выход 1, когда оба входа равны 1.
	Ворота И-НЕ	Это показывает вентиль И-НЕ, который выводит 0, когда оба входа равны 1. (НЕ + И).
	ИЛИ Ворота	Этот символ показывает или Gate, который выводит 1, когда любой вход равен 1.
	Ворота исключающего ИЛИ	Символ вентиля XOR, который выводит 1, когда входные данные различны. (Эксклюзивный или).
	Мультиплексор	Символ мультиплексора. Подключите выход к выбранной входной линии.
	Мультиплексор DE	Показывает мультиплексор DE. Подключите выбранный выход к входной линии.
	Оптопара	Показывает оптопару. Оптопара изолирует соединение с другой платой.

2.3. Таблица электрических символов и PDF-файл

Мы создали файл PDF для печати Таблица электрических символов , который вы можете загрузить и распечатать, если хотите получить краткий справочник. Вы можете скачать файл, нажав на изображение ниже.

Щелкните изображение, чтобы загрузить таблицу электрических символов в формате PDF

3.

Советы экспертов по использованию символов электрических схем

Таким образом, в таблице вверху показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы с помощью их название и описание. Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.

Вот советы по использованию этих символов.

3.1 Используйте профессиональный инструмент для построения электрических схем

Если вы хотите максимально повысить свою эффективность и создать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.

3.2 Настройка символов или импорт символов

Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.

В этом видеоролике показано, как настраивать символы и библиотеки в EdrawMax

4. Дополнительные вопросы об электрических символах

1. Что такое основные электрические символы?

В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор. Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования. Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.

2. Зачем нужна электрическая схема?

Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.

3. Что такое электрическая однолинейная схема?

Однолинейная электрическая схема – это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки. В электротехнике иногда ее называют однолинейной схемой. Это чертеж проводки любого электрооборудования. Точное подключение электрической цепи не показано.

5. Заключение

Прочитав это руководство, вы сможете больше узнать о электрических символах и их значениях. Если вы ищете умный и удобный инструмент для создания электрических схем, то EdrawMax Online будет идеальным выбором. Это интуитивно понятный инструмент для создания диаграмм, который предлагает широкий спектр библиотек и шаблонов для создания более 280 различных типов диаграмм в одном месте.
