Что такое подрозетник и для чего он нужен

Подрозетник (установочная коробка) — это пластиковый или металлический корпус, который монтируется в стену для крепления розеток, выключателей и других электроустановочных изделий. Основные функции подрозетника:

Надежная фиксация розетки или выключателя в стене
Защита электрических соединений от механических повреждений
Изоляция проводки от строительных материалов стены
Обеспечение необходимого пространства для размещения проводов

Правильно установленный подрозетник — залог безопасной и долговечной работы электрооборудования. Поэтому к его монтажу нужно подойти ответственно.

Виды подрозетников и их особенности

Существует несколько основных типов установочных коробок под розетки:

Пластиковые — наиболее распространенный и бюджетный вариант
Металлические — используются в основном для открытой проводки
Углубленные — для монтажа в полые стены (гипсокартон)
С распорными лапками — для установки в бетон и кирпич
Двойные, тройные — для монтажа нескольких розеток

При выборе подрозетника учитывайте материал стен, тип проводки и количество устанавливаемых розеток/выключателей.

Необходимые инструменты для установки подрозетников

Для качественного монтажа установочных коробок вам потребуются:

Перфоратор или дрель
Коронка по бетону нужного диаметра
Уровень
Карандаш
Нож для зачистки проводов
Отвертки
Плоскогубцы
Алебастр или монтажная пена

Наличие профессионального инструмента значительно облегчит и ускорит процесс монтажа.

Разметка под установку подрозетников

Важный этап — правильная разметка мест для монтажа коробок. Необходимо учитывать:

Высоту размещения розеток (30-90 см от пола) и выключателей (90-110 см)
Расстояние между соседними розетками (не менее 10 см)
Расположение мебели и бытовой техники
Схему электропроводки в помещении

Размечать места лучше всего с помощью уровня, чтобы розетки располагались ровно по горизонтали и вертикали.

Подготовка отверстий под подрозетники

После разметки нужно подготовить отверстия в стене:

В бетоне и кирпиче используйте перфоратор с коронкой нужного диаметра
В гипсокартоне достаточно вырезать отверстие ножом по контуру коробки
Глубина отверстия должна соответствовать высоте подрозетника
Удалите пыль и мусор из подготовленных отверстий

Аккуратно подготовленные отверстия — залог надежной фиксации коробок в стене.

Монтаж подрозетников в бетонную или кирпичную стену

Порядок установки коробок в бетон или кирпич:

Смочите отверстие водой
Заполните его алебастром на 2/3 глубины
Вставьте подрозетник, выровняв по уровню
Подождите 10-15 минут до застывания смеси
Удалите излишки алебастра

Для лучшей фиксации можно дополнительно закрепить коробку саморезами через монтажные отверстия.

Особенности монтажа подрозетников в гипсокартон

Установка коробок в гипсокартонные стены имеет свои нюансы:

Используйте специальные подрозетники с распорными лапками
Вставьте коробку в подготовленное отверстие
Затяните винты, чтобы лапки раскрылись с обратной стороны листа
Проверьте надежность фиксации

При правильном монтаже подрозетник должен плотно сидеть в гипсокартоне без люфта.

Подключение проводов и установка розеток

Финальный этап — подключение электропроводки:

Заведите кабель в подрозетник через специальное отверстие

Зачистите концы проводов на 10-15 мм
Подключите провода к розетке согласно схеме
Вставьте розетку в подрозетник и закрепите винтами
Установите декоративную рамку

Перед подключением обязательно обесточьте электрическую цепь. Работы с проводкой должен выполнять квалифицированный электрик.

Типичные ошибки при установке подрозетников

При монтаже коробок часто допускают следующие ошибки:

Неправильный выбор типа подрозетника
Нарушение технологии подготовки отверстий
Некачественная фиксация коробки в стене
Несоблюдение уровня при установке
Повреждение изоляции проводов при монтаже

Чтобы избежать проблем, тщательно соблюдайте технологию и используйте качественные материалы.

Советы профессионалов по установке подрозетников

Несколько рекомендаций от опытных электриков:

Используйте строительный уровень для точной разметки
Для бетонных стен выбирайте усиленные подрозетники

Оставляйте запас провода 10-15 см в коробке
Проверяйте надежность крепления коробки перед установкой розетки
При сомнениях обращайтесь к профессиональным электрикам

Правильно установленные подрозетники прослужат долгие годы без проблем.

принципы и правила монтажа установочных коробок

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Содержание материала

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
От водных объектов розетку нужно удалить минимум на 60 см.
Желательно устанавливать питание проводки в гостиной или зале.
Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Цены на подрозетники

~~подрозетник~~

Правила установки подрозетников

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео – детальная информация информация по установке подрозетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

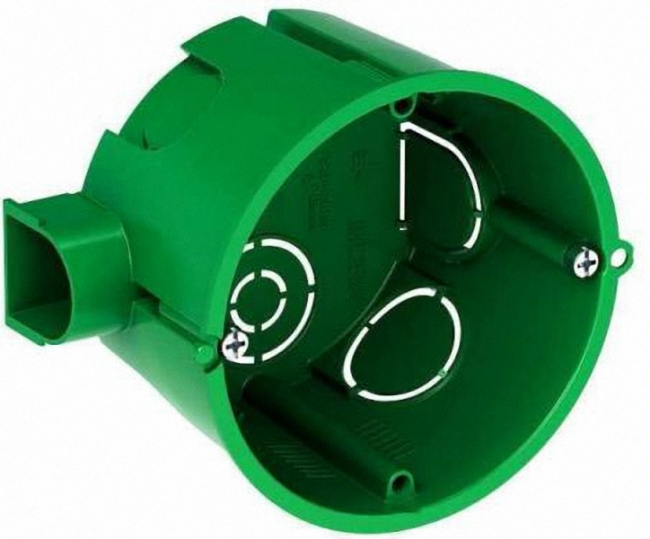

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Образец установленных коробок под подразетники

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Емкость для разведения алебастра

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Процесс разведения алебастра

Цены на алебастр

~~алебастр~~

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

[adrotate group=»5″]

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Образец установленного подразетника

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установленный подрозетник

Нюансы при работе

Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Установочная коробка для розеток монтаж установочных коробок установка подрозетников видео

ГлавнаяЭлектрика и освещение Установочная коробка для розеток монтаж установочных коробок установка подрозетников видео

Если Вы делаете ремонт в квартире или решили поменять электропроводку в доме, то отнестись к этому нужно очень серьёзно. Так как, она будет скрыта и после отделки, что то изменить очень сложно. Одно из главных и важных действий, это установка розеток и выключателей.

Особенно сделать это сложно, когда необходимо установить в один ряд несколько розеток и выключателей. Главное, что бы всё получилось ровно и после отделки всё выглядело красиво и работало.

Сейчас очень модно устанавливать электротехнические розетки и выключатели в европейском стиле. То есть, выключатели на высоту 1 метр, а розетки 30 см от пола. Для скрытой проводки и фиксации в стене электрических розеток и выключателей существует установочная коробка для розеток, которая имеет бытовое название подрозетник. Это пластиковый стакан, предназначенный для размещения соединений проводов и фиксации электрических механизмов. Так же подразетник может применяться и отдельно, как распределительная коробка для проводки. Корпус оснащён распорными лапками с винтами, посадочным местом для механизма и отверстиями под провода.

После того, когда протянуты провода к месту будущих розеток или выключателей и уложены в штробу, необходимо произвести монтаж установочных коробок под розетки.

Первым делом при помощи уровня чертите прямую линию на том месте, где будет происходить установка коробок для розеток. Дальше отмечаем центр первой коробки и проводим прямую линию по вертикали при помощи того же уровня, получилось перекрестие, потом ровно дном прикладываем коробку и обводим её контур. Таким же образом рисуем остальные, получившиеся окружности должны примыкать друг к другу, это в том случае если их будет несколько из 2-х, 3-х, а может и пяти штук подряд. Далее, чтобы сделать установку подрозетников в бетонную стену, необходима коронка по бетону, при помощи неё и будет вырезано отверстие, которое соответствует нашей коробки.

После того, как разметка закончена, высверливаем отверстия, перемычки между дырками удаляем. Дальше необходимо щеткой отчистить от пыли установочное место и примерить блок подрозетников, проверить всё ли ровно получилось. Если получилось как надо, то всё отверстие нужно грунтовать и вставить блок, предварительно нанеся на его заднюю часть алебастр.

Вот что в итоге должно получиться.

Таким образом, весь блок будет вмонтирован в стену.

Приспособление для установки подрозетников

Сложная установка подрозетников в керамическую плитку.

Смотрите далее и выбирайте всё необходимое для ремонта строительные материалы

Как установить старую рабочую (модифицированную) электрическую коробку

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.10.22

Ель / Кевин Норрис

В этой статье

Как работают модифицированные коробки
Вопросы безопасности
Часто задаваемые вопросы

Обзор проекта

Электрические коробки, используемые для монтажа розеток, выключателей и осветительных приборов на стенах и потолках, бывают самых разных размеров и стилей, включая металлические (стальные) версии, требующие заземления коробки, и неметаллические версии (ПВХ, фенольная смола или стекловолокно). ), которые не требуют заземления коробки. Металлические коробки можно использовать как с неметаллическими (тип NM-B), так и с электрическими кабелями в металлической оболочке.

Неметаллические пластиковые коробки предназначены для использования только с электрическим кабелем в неметаллической оболочке.

Независимо от материала, электрические коробки можно условно разделить на два типа:

Новые рабочие ящики , предназначенные для установки сразу после обрамления стены, но до поверхности отделаны гипсокартоном. Они крепятся на шпильки.
Старые рабочие (также называемые модернизированными) коробки , предназначенные для установки после того, как стены будут закончены, и используются в проектах реконструкции. Они крепятся к гипсокартону или штукатурке.

Установка старой рабочей коробки в существующую стену для добавления розетки или настенного выключателя — это простой проект, для которого требуется всего несколько обычных инструментов, которые у вас уже могут быть, если вы знакомы с базовым ремонтом электрооборудования. Самая сложная часть проекта — прокладка кабеля через стены; этот процесс может занять несколько часов, хотя сама коробка может быть установлена за считанные минуты.

Понимание того, как работают модифицированные коробки

Прежде чем приступить к работе, полезно понять назначение и устройство старой рабочей электрической коробки.

Старый рабочий ящик предназначен для установки постфактум — на уже отделанные стены. Они часто используются в ситуациях, когда вы добавляете розетки или расширяете существующую цепь в уже готовом помещении. Поскольку в этих ситуациях у вас нет возможности прикрепить коробку непосредственно к шпилькам, эти коробки нуждаются в другом способе крепления.

Чтобы закрепить их на месте, в этих коробках есть продуманная система крепления, в которой используются удерживающие выступы и монтажные проушины, расположенные в противоположных углах коробки. После того, как коробка вставлена в вырез в стене и затянуты винты, задние фиксаторы открываются и плотно прилегают к задней части гипсокартона или штукатурки, в то время как монтажные проушины на передней части коробки прижимаются к передней поверхности стены.

. Передние проушины и задние удерживающие выступы, по сути, «плотно прижимают» коробку к поверхности стены.

Вопросы безопасности

Если вы будете прокладывать электрический провод под напряжением к новой электрической коробке, абсолютно необходимо выключить автоматический выключатель, который управляет цепью, прежде чем тянуть и прикреплять кабель. Если вы не знаете, какой выключатель бросить, вам нужно выключить главный выключатель, который отключит электричество во всем доме.

Смотреть сейчас: Как установить старую рабочую электрическую коробку

Оборудование/инструменты

Отвертки с плоским лезвием и крестовая отвертка

Карандаш
Замочная скважина пила
Инструмент для зачистки проводов
Уровень торпеды
Универсальный нож

Материалы

Старая рабочая неметаллическая электрическая коробка
Соединители проводов

Ель / Кевин Норрис

Подготовьте фиксирующий винт
Винт, который входит в удерживающий язычок на коробке, иногда может быть очень затянут, если коробка поставляется производителем. Это потребует от вас значительного давления на стену при повороте винта, что может повредить стену.
Чтобы избежать этой проблемы, просто затяните крепежный винт перед установкой, подняв фиксирующий язычок примерно на 1/4–3/8 дюйма. Это эффективно предварительно нарезает резьбу в пластиковом фиксирующем язычке, облегчая закручивание винта позже, когда вы будете закреплять коробку в стене. После того, как винт слегка вытянут, выверните винт, чтобы ретенционный язычок вернулся в исходное согнутое положение.

Ель / Кевин Норрис
Подготовьте кабельный зажим коробки (только коробки из ПВХ)
В старых рабочих электрических коробках из ПВХ используется встроенная система быстрого зажима для крепления неметаллического кабеля NM-B к коробке. Эти зажимные язычки может быть немного трудно открыть.
Чтобы облегчить вставку электрического кабеля в коробку, возьмите плоскую отвертку и приподнимите зажимной язычок примерно на 1/4 дюйма. Это ослабит зажим и облегчит вставку кабеля.
Ель / Кевин Норрис
Подготовка отверстия в стене электрощитка
Далее вам нужно создать вырез в стене. Расположите электрическую коробку спиной к стене, точно в том положении, в котором вы планируете ее установить. Возьмите карандаш и обведите контур коробки на стене, избегая «ушей» коробки.
С помощью канцелярского ножа сделайте надрезы на стене по намеченной вами форме.
С помощью кольцевой пилы для гипсокартона аккуратно вырежьте отверстие по намеченному контуру и удалите заготовку из гипсокартона. Резкий удар по пятке пилы обычно приводит к тому, что лезвие прокалывает гипсокартон, и вы можете начать резку. Для штукатурки вы можете просверлить отверстие в области выреза, чтобы было место для вставки пильного диска.
Совет
В коробках некоторых стилей может потребоваться небольшое увеличение отверстия в месте расположения фиксирующих выступов. Если это так, это станет очевидным, когда вы попытаетесь вдвинуть коробку в стену.
Ель / Кевин Норрис
Проложить кабель и снять оболочку
Перед установкой старой рабочей коробки необходимо провести один или несколько электрических кабелей NM-B к вырезу в стене. Если новая розетка представляет собой простое расширение цепи, скорее всего, будет только один кабель, идущий от последней розетки к новому местоположению коробки. Более сложные сценарии подключения могут потребовать двух кабелей. Убедитесь, что длина новых кабелей соответствует силе тока цепи.
Протяните кабели к новому местоположению коробки. В новом отверстии в стене должно быть от 8 до 12 дюймов лишнего кабеля. В этот момент новый кабель не должен быть присоединен к каким-либо электрическим устройствам. Если кабель уже подключен на стороне источника цепи, убедитесь, что автоматический выключатель, подающий на него питание, отключен на главной сервисной панели.
После того, как в стене будет вырезано отверстие для коробки, протяните кабель (или кабели) через отверстие в стене.
Прежде чем поместить кабель в старую рабочую коробку, используйте инструмент для зачистки кабеля, чтобы удалить около 6 дюймов внешней виниловой оболочки с кабеля NM-B, обнажая проводники и заземляющий провод. Если у вас нет инструмента для зачистки кабелей, это также можно сделать, взяв острый канцелярский нож или лезвие бритвы и разрезав оболочку параллельно проводам, стараясь не порезать изоляторы. Аккуратно срежьте обшивку.
Ель / Кевин Норрис
Вставьте кабель в коробку
Вставьте зачищенный кабель в неметаллической оболочке в старую рабочую коробку, убедившись, что оболочка закреплена зажимным язычком (для коробки из ПВХ) или зажимной планкой (для коробки из фенольной смолы/стекловолокна). Не забудьте оставить около 6-7 дюймов оголенных проводов. При правильной установке кабельная оболочка должна иметь длину от 1/2 до 1 дюйма, заходящую в коробку и закрепленную под зажимом.
Ель / Кевин Норрис
Вставьте старый рабочий ящик в стену
Поместите старую рабочую электрическую коробку в отверстие в стене. Держите коробку так, чтобы монтажные проушины на передней части коробки плотно прилегали к передней части гипсокартона, пока вы затягиваете два крепежных винта. Вращение винтов перевернет фиксирующие выступы, чтобы их можно было прижать к задней части гипсокартона, прикрепив коробку к стене.
Ель / Кевин Норрис
Зачистите изоляцию проводов от проводников
Используя инструмент для зачистки проводов, зачистите от 3/4 до 1 дюйма изоляции с концов каждого проводника. Инструмент для зачистки проводов — лучший инструмент для этого, так как он имеет прорези разного размера, чтобы соответствовать проводам разного сечения. Если вы используете канцелярский нож для зачистки проводов, следите за тем, чтобы не порезать металлические проводники.
Ель / Кевин Норрис
Прикрепите проволочные гайки
Теперь ваша коробка готова к установке розетки или выключателя. В целях безопасности навинчивайте гайки на концы проводов, пока не будете готовы выполнить окончательные соединения.
Ель / Кевин Норрис

Как установить металлическую заднюю коробку для розеток и выключателей

В этом руководстве вы узнаете, как установить металлическую заднюю коробку в сплошную стену, чтобы можно было установить электрические розетки, выключатели и другие предметы. Вы также узнаете о различных размерах задней коробки и о том, для чего каждый из них должен использоваться.

Металлическая задняя коробка, или, как ее еще называют, накладная коробка, представляет собой небольшие металлические оцинкованные коробки, которые используются для крепления электрических розеток к стене.

В большинстве случаев металлические тыловые коробки утапливаются или вбиваются (дополнительная информация о вдавливании здесь) обратно в стену, так что после установки лицевая панель розетки находится на одном уровне с поверхностью стены. Это делается для того, чтобы он не выступал слишком далеко и не подвергался риску быть сбитым и поврежденным.

Установка металлической задней коробки — довольно простая работа, поэтому читайте ниже, чтобы узнать, как это сделать.

Для чего используются металлические задние коробки?

Как мы уже упоминали выше, металлические задние коробки в основном используются для крепления электрической розетки к стене, однако их также можно использовать для крепления FCU (соединительных блоков с предохранителями), разъединителей, выключателей освещения, выключателей для плиты и т. д. любые другие подобные объекты, если они имеют правильный размер.

В большинстве случаев они используются при установке электрических розеток в сплошные стены, в том числе из кирпича, камня и шлакоблока, поскольку они позволяют утапливать розетку обратно в стену так, чтобы лицевая панель располагалась заподлицо с поверхностью стены. .

После того, как тыловая коробка вбита в стену, она привинчивается на место, чтобы надежно удерживать ее, а розетка, выключатель и т. д. прикручиваются к тыловой коробке.

Металлические задние коробки не подходят для использования, если вы монтируете заднюю коробку на поверхность, например. не вбивая его в стену или прикрепляя электрические розетки к стене из гипсокартона.

В таких случаях следует использовать пластиковую заднюю коробку для поверхностного монтажа или заднюю коробку для сухой линии для поверхностей из гипсокартона.

Металлические задние коробки, используемые для крепления электрической розетки к сплошной стене

Типы и размеры металлических задних коробок

По сути, существует два разных типа металлических задних коробок; одиночная банда или 1 банда и двойная банда или задняя коробка 2 банд. Для одинарных розеток, выключателей и т. п. следует использовать одинарные или одноместные коробки, а для двойных розеток и т. п. — двойные или двухместные коробки.

Одинарная или одноместная металлическая задняя коробка

Двойная или двухсекционная металлическая задняя коробка

Каждый из вышеперечисленных различных типов металлических задних коробок также доступен в диапазоне различной глубины, каждый из которых подходит для различных вариантов установки:

16 мм — обычно используется для освещения, где имеется только один провод
25 мм — в основном используется для освещения и иногда для розеток
35 мм — в основном используется для установки электрических розеток
47 мм – Обычно используется при использовании проводов большого диаметра, например. электрические изоляторы для душа, выключатели для плиты и т. д.
67 мм – Сверхглубокие и используются в основном для установки домашней автоматизации

Методы установки металлических монтажных коробок

Существует несколько различных способов установки металлической монтажной коробки в сплошную стену, а также способ вы решите использовать, будет очень сильно зависеть от инструментов, которые у вас есть в наличии.

Использование ударной дрели, сверла по каменной кладке, молотка и болстера

С помощью этого метода вы сначала размечаете внешний контур металлической тыловой коробки на стене, где она будет установлена, следя за тем, чтобы отметки были прямыми и ровными.

Затем перфоратор со сверлом по каменной кладке 6 мм или 8 мм используется для сверления по внутреннему периметру маркировки на нужную глубину задней коробки, после чего молоток и долото используются для удаления оставшейся кладки так, чтобы осталась красивая чистая и квадратная выемка с плоским основанием.

Использование угловой шлифовальной машины и молотка, брусчатки/бетонолома

Как и выше, контур заднего ящика отмечается на поверхности стен, чтобы он был прямым и ровным, но на этот раз вместо сверления по периметру используется угловая шлифовальная машина. алмазным отрезным диском, чтобы прорезать каждую линию на нужную глубину.

После того, как ваши линии будут вырезаны, вы можете использовать молоток и долото для валиков или даже бетонолом/молоток Канго, если он у вас есть, чтобы удалить ненужную кладку внутри линии разреза. Если у вас есть дрель SDS, довольно часто к ней прилагается долото. Просто вставьте долото, отключите режим сверления и включите молоток, и вы сможете использовать его так же, как отбойный молоток.

Использование станка для штробления стен

Станок для штробления стен похож на угловую шлифовальную машину, но вместо одного отрезного диска у него два, а иногда и больше.

В зависимости от типа вашей чеканной машины режущие диски могут быть фиксированными или регулируемыми. Чтобы использовать штроборез для вырезания углубления для задней коробки, в идеале вам нужно использовать машину с множеством режущих лезвий, чтобы они не только вырезали линии периметра вашей задней коробки, но и вырезали ненужную кладку.

Многолезвийные станки могут быть очень дорогими, и только профессиональные электрики могут гарантировать их покупку, так как они будут использовать их изо дня в день, поэтому этот метод не очень практичен в домашних условиях, но, тем не менее, заслуживает упоминания.

Как установить металлическую заднюю коробку

В этом примере мы собираемся использовать первый метод, упомянутый выше, используя перфоратор, сверло по камню, валик и молоток.

В большинстве случаев любой, кто пытается выполнить эту работу, должен иметь все эти необходимые инструменты, а если нет, то их можно купить довольно дешево.

Измерение и отметка положения розетки на стене

Первое задание — измерить и отметить положение задней коробки на стене, а затем обвести ее, чтобы точно знать, где будет вырез для задней коробки. .

Для этого вы можете либо держать его на стене и рисовать вокруг него, стараясь удерживать его на одном уровне (используя спиртовой уровень, помещенный на верхний край), или вы можете расположить его, выровнять его с помощью спиртового уровня и просто отметить каждый угол. Убедитесь, что ваши отметки немного больше, чем сама задняя коробка.

После разметки удалите ее, а затем используйте линейку, чтобы соединить каждую угловую разметку.

Следует помнить, что существует минимальная высота, на которой розетки должны быть над полом, кухонным гарнитуром и т. д., поэтому вам необходимо убедиться, что все новые розетки соответствуют этим требованиям. Узнайте больше в нашем проекте высоты розетки здесь

Контур задней коробки отмечен на стене

Измерьте глубину задней коробки и отметьте сверло

Чтобы углубление было вырезано на правильную глубину выбранной задней коробки, вам нужно точно знать, когда прекратить сверление, когда вы начинаете сверлить отверстия по периметру .

Лучший способ сделать это — измерить глубину металлической задней коробки, и, как только вы узнаете ее глубину, возьмите сверло по каменной кладке, измерьте глубину до кончика, а затем оберните его в этом месте куском изоляционной ленты. .

Теперь, когда во время сверления стены будет отмечена глубина, вы будете точно знать, когда остановиться на нужной глубине.

Глубина отмечена на сверле

Сверло вокруг контура

После того, как вы отметите глубину сверления на сверле, вставьте его в перфоратор и затяните патрон, чтобы прочно зафиксировать его на месте.

Поместите кончик сверла в выбранную начальную точку (подойдет любое место) и просверлите на глубину ленты. Просверлив первое отверстие, повторите сверление по всему внутреннему краю разметки, держа отверстия как можно ближе друг к другу, а также как можно ближе к линиям периметра или, в идеале, на них.

Не беспокойтесь слишком сильно, если вы выйдете за пределы линий или выбьете какие-либо куски раствора, любой ремонт можно будет легко сделать впоследствии.

Отверстия, просверленные вокруг задней коробки, контур

Удаление оставшейся кладки с помощью молотка и валика

Чтобы сэкономить немного времени и хлопот, стоит также высверлить как можно большую часть внутренней кладки, так как это упростит работу по ее вырубке молотком и подкреплять намного проще.

После того, как вы просверлите столько отверстий, сколько сможете, возьмите долото (2 дюйма должно подойти), приложите лезвие к строительному раствору и начните отбивать молотком.

Не бейте слишком сильно молотком, так как это может принести больше вреда, чем пользы, так как вы можете выбить огромные куски раствора, что означает ненужный ремонт.

Углубление задней коробки одинарной конструкции

Проверка установки задней коробки и точная настройка при необходимости

Когда большая часть кирпичной кладки удалена из углубления, следующая задача состоит в том, чтобы проверить установку металлической задней коробки и посмотреть, как она на самом деле подходит.

Если он вставлен прямо, а его передние края находятся на одном уровне с поверхностью стен, это отличная новость, вы в значительной степени закончили, однако если это не так, вам нужно будет застрять в валике и удалить любую каменную кладку, которая загрязняет его. .

Регулярно проверяйте посадку, чтобы не снимать слишком много, и как только она хорошо подойдет, вы будете готовы закрепить ее на месте.

Пробная установка двухсекционной металлической тыловой коробки

Удаление выбивных отверстий и обрезка канавок для кабелей

Прежде чем устанавливать заднюю коробку на место, вам нужно решить, где будут проходить кабели. В большинстве случаев это будет либо вниз сверху, либо вверх от пола.

Что бы вы ни выбрали, следующая задача — удалить небольшие выбивные отверстия (маленькие круглые диски) в верхней или нижней части коробки, в зависимости от того, где будут проходить кабели.

Удаление этих заглушек позволит провести электрические кабели в заднюю коробку, чтобы их можно было подключить к розетке, выключателю света и т. п.

Затем отметьте на поверхности стен место для кабелей от задней коробки. В большинстве случаев ширины большого ватерпаса более чем достаточно для кабелей, а также любых крышек.

После маркировки используйте вышеописанную технику, чтобы удалить каменную кладку между метками и создать углубление. №

Практически во всех случаях гораздо проще вырезать канавки с помощью угловой шлифовальной машины и алмазного отрезного диска, чем сверлить и выдалбливать.

Выемка в стене для кабелей

Закрепление металлической задней коробки на месте

После того, как задняя коробка хорошо встала в углубление или в желоб, пришло время зафиксировать ее на месте. Если вы посмотрите на внутреннюю заднюю часть коробки, вы заметите несколько отверстий для винтов.

В основном, что вам нужно сделать, это установить заднюю коробку на место, разметить 2 отверстия, просверлить их, вставить несколько дюбелей, а затем прикрутить заднюю коробку на место.

С помощью хорошего маркера, например маркера, отметьте отверстия, а затем сверлом по камню 6 мм просверлите отверстия.
