Установка светильника армстронг. Установка светильников Армстронг: пошаговая инструкция и рекомендации

Как правильно установить светильники Армстронг в подвесной потолок. Какие инструменты понадобятся для монтажа. На что обратить внимание при подключении. Сколько стоит установка светильников Армстронг.

Особенности светильников Армстронг

Светильники Армстронг представляют собой встраиваемые осветительные приборы квадратной формы, предназначенные для монтажа в подвесные потолки типа «Армстронг». Их основные характеристики:

• Стандартный размер 595×595 мм или 600×600 мм
• Толщина корпуса 25-60 мм
• Рассчитаны на 4 лампы
• Имеют рассеиватель из пластика или решетку
• Легко устанавливаются в ячейки подвесного потолка

Благодаря своей конструкции, светильники Армстронг обеспечивают равномерное освещение помещения и простоту обслуживания. Их часто используют в офисах, учебных заведениях, торговых центрах и других общественных пространствах.

Необходимые инструменты и материалы

Для установки светильников Армстронг потребуются следующие инструменты и материалы:

• Сами светильники Армстронг
• Лампы (если не встроены)
• Отвертка
• Плоскогубцы
• Индикатор напряжения
• Изолента
• Стремянка
• Провода для подключения

Перед началом работ убедитесь, что у вас есть все необходимое. Это поможет избежать задержек в процессе монтажа.

Подготовка к установке

Прежде чем приступать к монтажу светильников Армстронг, необходимо выполнить ряд подготовительных работ:

1. Отключите электричество в помещении, где будет производиться установка.
2. Проверьте наличие и состояние проводки для подключения светильников.
3. Определите места установки светильников согласно плану освещения.
4. Убедитесь, что расстояние между подвесным и основным потолком не менее 20 см.
5. Проверьте наличие дополнительных подвесов в местах установки светильников.

Тщательная подготовка поможет избежать проблем в процессе монтажа и обеспечит безопасность работ.

Пошаговая инструкция по установке

Установка светильников Армстронг производится в следующей последовательности:

1. Снимите рассеиватель или решетку со светильника.
2. Вставьте светильник в выбранную ячейку потолка по диагонали.
3. Поверните светильник, чтобы он лег на направляющие потолка.
4. Подключите провода питания к клеммной колодке светильника.
5. Установите лампы, если они не встроены.
6. Верните на место рассеиватель или решетку.
7. Проверьте надежность крепления светильника.

При установке нескольких светильников повторите эти шаги для каждого из них. Убедитесь, что все светильники установлены ровно и надежно закреплены.

Особенности подключения к электросети

Правильное подключение светильников Армстронг к электросети является ключевым фактором их безопасной и эффективной работы. Вот несколько важных моментов, на которые следует обратить внимание:

• Используйте провода соответствующего сечения (обычно 1,5 мм²).
• Соблюдайте цветовую маркировку проводов: синий — нейтраль, коричневый или красный — фаза, желто-зеленый — заземление.
• Подключение производите через клеммную колодку, избегая скруток.
• Изолируйте все соединения.
• Не допускайте провисания проводов.

Помните, что работы с электричеством должны выполняться квалифицированным специалистом. Если у вас нет соответствующих навыков, лучше обратиться к профессионалам.

Типичные ошибки при монтаже

При установке светильников Армстронг новички часто допускают следующие ошибки:

• Недостаточное расстояние между основным и подвесным потолком
• Отсутствие дополнительных подвесов для поддержки светильников
• Неправильное подключение проводов
• Использование некачественных материалов
• Пренебрежение правилами техники безопасности

Избежать этих ошибок поможет внимательное изучение инструкций и соблюдение всех рекомендаций по монтажу. В сложных случаях лучше обратиться к специалистам.

Правила техники безопасности

При установке светильников Армстронг необходимо соблюдать следующие правила безопасности:

1. Перед началом работ отключите электричество в помещении.
2. Используйте исправный и подходящий инструмент.
3. Работайте в диэлектрических перчатках.
4. Не выполняйте монтаж в одиночку, особенно на высоте.
5. Проверяйте отсутствие напряжения перед подключением проводов.
6. Не оставляйте оголенные провода.
7. После завершения работ проверьте надежность всех соединений.

Соблюдение этих правил поможет избежать травм и обеспечит безопасность при эксплуатации светильников.

Стоимость установки светильников Армстронг

Стоимость установки светильников Армстронг может варьироваться в зависимости от региона, сложности работ и количества светильников. В среднем, цены на монтаж в России составляют:

• Монтаж одного светильника Армстронг: от 300 до 500 рублей
• Подключение светильника к электросети: от 200 до 400 рублей
• Демонтаж старого светильника: от 100 до 200 рублей

Обратите внимание, что при заказе комплексных работ по установке нескольких светильников часто предоставляются скидки. Также стоимость может быть выше, если требуются дополнительные работы, например, прокладка новой проводки.

Советы по выбору светильников Армстронг

При выборе светильников Армстронг обратите внимание на следующие аспекты:

• Тип используемых ламп (люминесцентные или светодиодные)
• Мощность и световой поток
• Цветовая температура света
• Качество материалов и сборки
• Наличие сертификатов качества
• Гарантийный срок

Выбирайте светильники известных производителей, которые гарантируют качество и долговечность своей продукции. Это поможет избежать проблем с эксплуатацией и необходимости частой замены.

Заключение

Установка светильников Армстронг — процесс, требующий внимания к деталям и соблюдения правил безопасности. При правильном подходе вы сможете обеспечить качественное освещение помещения на долгие годы. Если у вас нет опыта в электромонтажных работах, лучше доверить установку профессионалам. Это гарантирует безопасность и долговечность работы осветительной системы.

Установка светильника Армстронг и подключение: схема, видео, фото

Подвесные потолки в современном интерьере позволяют значительно сэкономить время и упростить монтаж электропроводки по объекту. Кроме того они очень эстетичны и гибки в плане дизайна. Особой популярностью в офисном сегменте пользуются подвесные потолки типа Армстронг или Грильято. Ровные плиты из пористого гипсокартона, визитная карточка практически каждого офисного помещения и не только делового сегмента. Они позволяют легко добираться до монтажных коробок и светильников в них встроенных, добавлять устройства, закладывать дополнительные коммуникации таких как интернет, телефон, видеонаблюдение. В этой статье речь пойдет об установке светильника Армстронг и подключении своими руками.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

На фото ниже изображена контактная клемма с нанесенными на ней обозначениями L— фаза, N — ноль, PE- заземление. Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Схема подключения:

На видео ниже рассказывается, как правильно подключить провода в зажимы:

Подключение осветительного прибора

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Будет полезно прочитать:

Установка светильников в потолок армстронг

Потолки реечного типа армстронг широко используются в коммерческих и общественных помещениях – офисах, торговых центрах, магазинах, государственных учреждениях. Их установка недорогая, так же как и расходные материалы, а монтаж светильников в армстронг осуществить еще проще, чем в любой другой потолок, имеющий иную отделку.

Особенности потолков

Реечный подвесной потолок армстронг имеет свои особенности конструкции, так же как и подходящие для него светильники. Среди основных особенностей:

1. Скорость и простота монтажа с минимальным количеством пыли и грязи.
2. Установку можно выполнить своими руками.
3. Удобство маскировки коммуникаций любого типа и размера. Потолок с помощью специальных подвесов можно опустить настолько, насколько требуется.
4. Простой доступ к каждому блоку.
5. Элементарность установки специального осветительного прибора взамен потолочных секций. При этом прокладка электропроводки не станет проблемой. Размер каждой секции потолка 60х60 см – проложить новые электрические коммуникации просто.

Важно! Для монтажа специального осветительного прибора вследствие его солидного веса требуется установка дополнительных укрепляющих подвесов. Это поможет исключить провисание всей конструкции.

Потолки армстронг имеют привлекательный вид

Среди преимуществ потолков армстронг и их светильников:

• Простота монтажа на любом участке потолка. Размер прибора такой же, как и декоративной ячейки, снять элемент потолка и установить вместо него осветительный прибор не займет более 1–2 часов.
• Равномерное освещение. Для этого приборы располагают в шахматном порядке. Это помогает исключить темные зоны.
• Добавление новых источников света без ограничений, осуществляется таким же образом, как и замена их декоративными потолочными элементами.
• Простой доступ к проводке и крепежам.
• Каждый светильник имеет антивандальную защиту, что позволяет гарантировать сохранность источников света. В случае со ртутными люминесцентными лампами это существенный плюс.
• Светильники, используемые для потолков армстронг, могут монтироваться в натяжные и гипсокартонные подвесные потолки. В первом случае световой элемент только светодиод. Для установки в такие потолки есть свои особенности.

Недостатки тоже есть, среди них основной – стандартность внешнего вида. Также потребители отмечают высокую цену каждого отдельного светильника.

к содержанию ↑

Какие светильники подойдут?

Основное требования к светильнику для армстронга – это его размер, стандартные габариты ячейки – 595 на 595 мм. Выпускаются модели специально для подобных подвесных конструкций. Унифицированные изделия упрощают установку. Подобные стандартные осветительные приборы оснащаются люминесцентными, реже светодиодными линейными лампами. Располагают их так, чтобы освещение получилось равномерным. Этому способствуют отражатели, что предусмотрены в конструкции. Подобный светильник рассчитан на четыре лампы.

Параметры светильника

Есть светильники на ½ размера ячейки, для таких необходим монтаж дополнительной направляющей, а остаток блока занимает декоративный элемент.

Возможна установка любых круглых, квадратных встраиваемых или накладных точечных светильников. Основное требование – правильная подгонка монтажного отверстия под габариты осветительного прибора и создание внутри конструкции монтажной платформы. Врезается он в декоративную плиту, встройка осуществляется по стандартной схеме для подобных приборов. В отдельных случаях возможен монтаж подвесных люстр, если потолки в помещении довольно высокие. Если люстра средняя по весу или тяжелая ее следует закреплять к черновому потолку.

к содержанию ↑

Что потребуется для установки?

Светильники для потолков армстронг устанавливаются, когда подвесная реечная конструкция уже смонтирована. Для монтажа светильника нужны:

1. Набор отверток.
2. Стремянка – высота потоков в основном больше 3 метров.
3. Плоскогубцы.
4. Изолента или термоусадочные трубки.
5. Индикатор.
6. Собственно светильник.

Ячейки для установки светильников

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! На этом этапе подразумевается, что разводка кабелей и выводы для каждого светильника уже сделаны. Если это не так, то требуется сделать выводы кабелей для каждой световой панели, то есть для секции 600х600 мм нужен один фазный и один нулевой провод.

к содержанию ↑

Процесс монтажа

Минимальное расстояние между уровнем чистового потолка армстронг и чернового основания – 20 см, меньше не допускается, так как стандартные растровые светильник не удастся встроить. Прежде чем проводить монтаж следует проверить, есть ли дополнительные укрепляющие подвесы на участках установки светильников.

Допускается если на 2 ячейках под светильник 1 крепление, но при этом каждый отдельный квадрат должен иметь по 4 подвеса. Если исполнители сэкономили, то в процессе установки прибора следует дополнительно зафиксировать его к черновому потолку на специальных тросах-подвесах. За счет этого удастся уменьшить давление на подвесную конструкцию реечного потолка.

Перед закреплением светильника следует снять с него лампы, отражатели, рассеиватели, на корпусе остается только пусковое оборудование. Такие манипуляции помогут уменьшить вес светильника, и монтаж его удастся осуществить самостоятельно. Далее, каркас помещается в ячейку и совмещается с ней как элемент пазла.

Если монтируются нестандартные осветительные приборы, а точечные или подвесные, то для них в декоративной плите вырезают отверстие и туда вставляется прибор по аналогии с установкой их в гипсокартонные подвесные потолки.

к содержанию ↑

Схема подключения

Для подключения к сети используется стандартная схема 4х18. Рекомендации, которые помогут провести все правильно по технологии:

Схема подключения светильника

1. Проводку под потолком следует прятать в гофру, которую закрепляют с помощью стяжек. Это поможет исключить провисание и повреждение хрупких декоративных плит.
2. Распредкоробку следует размещать возле осветительных приборов, от нее вести питающий кабель к каждому светильнику.
3. Лампочки и отражатели устанавливать после помещения светильника на его место.
4. Подключение кабелей: нулевой (синий) подключить к клеммнику через N разъем, фазный (белый/красный) – на клемму L.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Совет! Если требуется подключить больше 1 светильника, кабеля для каждого из них зачищаются, скручиваются по парной (по цветам), после подсоединяются к клеммнику.

к содержанию ↑

Техника безопасности

Светильник для потолка армстронг – электрический осветительный прибор, поэтому при его подключении следует соблюдать технику безопасности:

• Перед работой с электропроводкой кабеля обесточиваются.
• Прежде чем касаться кабелей и после монтажа с помощью индикатора проверить отсутствие тока.
• Необходимо тщательно изолировать кабеля, которые использовались для подключения.
• В работе применять инструменты с пластиковыми или резиновыми ручками.
• Не проводить подключение в одиночку, в случае удара током второй человек сможет оказать первую помощь.
• Позаботиться о заземлении.
• Соединение через скрутку лучше не проводить. Этот метод очень ненадежный.
• Подключать питание на щитке только после проверки всей изоляции и правильности подключения.
• Если нет никаких навыков работы с электрикой, лучше доверить подключение специалистам, расценки таких работ вполне доступные.

к содержанию ↑

Вывод

Потолки армстронг очень востребованы, причем они уже вышли за пределы исключительно офисного использования, все чаще такие модели рассматривают для ванных комнат, помещений с низкими или средним по высоте потолками.

Предыдущая

Светильники, браКак выбрать светильники для ванной комнаты: обзор лучших моделей и их особенностей

Следующая

Светильники, браВарианты расположения светильников на натяжном потолке и их монтаж

Спасибо, помогло!Не помогло

Сколько стоит монтаж светильника Армстронг

В современном интерьере подвесные потолки позволяют существенно сэкономить время и упростить сам процесс монтажа электропроводки по объекту. Более того, они гибкие и эстетичны в плане дизайна. Сейчас особой популярностью в офисах пользуются подвесные потолки типа «Армстронг».

Ровные плиты, изготовленные из пористого гипсокартона, представляют собой визитную карточку почти каждого офисного помещения. Они обеспечивают свободный доступ к монтажным коробкам и встроенным в них светильникам, возможность добавлять устройства, а также закладывать такие коммуникации, как телефон, интернет, видеонаблюдение. И ниже Вы узнаете, сколько стоит монтаж светильника «Армстронг» и то, как проходит сам процесс. Проанализировав прайс-листы многих компаний, мы привели средние цены на рынке.

Технология установки

При монтаже каркаса под «Армстронг» нужно предусмотреть минимальное расстояние между потолком и планками каркаса в 20 см. Иначе установку светильника придется выполнять одновременно с набором каркаса, а этот метод не допускает простого обслуживания и легкого доступа, а поэтому в принципе не приемлем.

Светильник «Армстронг» легко узнаваем, ведь эта конструкция имеет квадратную форму на четыре лампы (светоизлучателя), покрытых отражающей решеткой или рассеивающей пленкой.

Обычно установка светильников «Армстронг» не доставляет никаких проблем, так как габариты устройства и размер окна ячейки полностью совпадают. При осмотре конструкций подвесного потолка нужно визуально ознакомиться с компонентами подвеса и их расположением, так как бывают случаи экономии исполнителями монтажа.

Например, когда на две ячейки только одно крепление к потолку, на квадрат из четырех ячеек не менее четырех. Иначе во время монтажа придется дополнительно зафиксировать светильник к потолку, тем самым минимизируя вес на подвесную конструкцию.

Прежде чем выполнять монтаж светильника «Армстронг», нужно снять рассеиватель с осветительной арматуры, оставляя корпус с пусковой аппаратуры. В этом случае им проще манипулировать во время установки. В выбранную ячейку по диагонали под углом вставляют светильник. Как только он окажется полностью за потолком, его нужно повернуть по горизонтали, после чего совместить с ячейкой.

Внимание! Помимо растровых, еще используются точечные или встраиваемые источники освещения, для которых в декоративных плитах нужно вырезать отверстия. Это решение прекрасно подойдет для помещений небольшой площади и с низким потолком или мест, которые требуют дополнительного потока света.

Для монтажа светильника «Армстронг» под натяжной потолок нужно заранее выполнить монтаж арматуры для фиксации осветительных приборов. Поскольку после монтажа натяжного потолка исправить что-то будет почти невозможно, как и в случае с модульными потолками «Армстронг», где размещение и количество элементов варьируется.

Как проходит подключение к сети

Проводку под потолком нужно прокладывать в гофре, после чего закрепить к потолочной плите, исключив провисание. Производить подключение гирляндой неправильно, если провод входит в корпус и выходит на последующий прибор, используя клеммную коробку в качестве распределительной. Распределительную коробку возле светильников правильнее располагать и от нее к каждому устройству вести отдельный провод питания.

Для того чтобы подключить светильники «Армстронг»Ю, в большинстве случаев используются провода ШВВП или ПВС, в результате упрощенного монтажа и своей гибкости. Также можно использовать многожильный провод ПВЗ, имеющий разноцветную изоляцию. Зачищенную жилу лудят оловом или опрессовывают гильзой. Как следствие, такое соединение образует более качественный контакт.

На фотографии представлена контактная клемма с обозначениями N – ноль, L – фаза, PE – заземление.

На нашем видео рассказывается, как подключить провода в зажимы:

При монтаже важно соблюдать технику безопасности. При работе со строительных козлов или стремянок позовите напарника, не стоит работать в одиночку. Перед подключением проводов убедитесь в отсутствии напряжения, обязательно вывесьте на рубильник предупреждающий плакат и отсоедините провод от устройства коммутации, если помещение больше и включатель располагается далеко от Вас.

Сколько стоит монтаж светильника «Армстронг»: средние цены на рынке

Наименование работ	Цена в рублях
Монтаж светильников «Армстронг»	от 300
Монтаж накладных светильников	от 400
Монтаж точечных светильников	от 400
Установка уличных светильников	от 550
Замена лампочки в бра/люстре	от 70
Замена патрона в бра/люстре	от 170
Замена трансформатора	от 300
Демонтаж светильника	от 100
Сборка/разборка светильника	от 200

Возможно Вам будет также интерестно:

Установка светодиодных светильников Армстронг — инструкция

Монтаж светодиодных светильников Армстронг осуществляется по привычной схеме установки светодиодных панелей, но при этом учитываются некоторые особенности монтажа. Они связаны прежде всего с формой и размерами светильника.

Панели Армстронг предназначены для встраивания в подвесной потолок, но некоторые модели используют в качестве накладных светильников. Наличие декоративной рамки делает светильник Армстронг ярким дизайнерским аксессуаром, который применяется, как правило, в помещениях с современным интерьером.

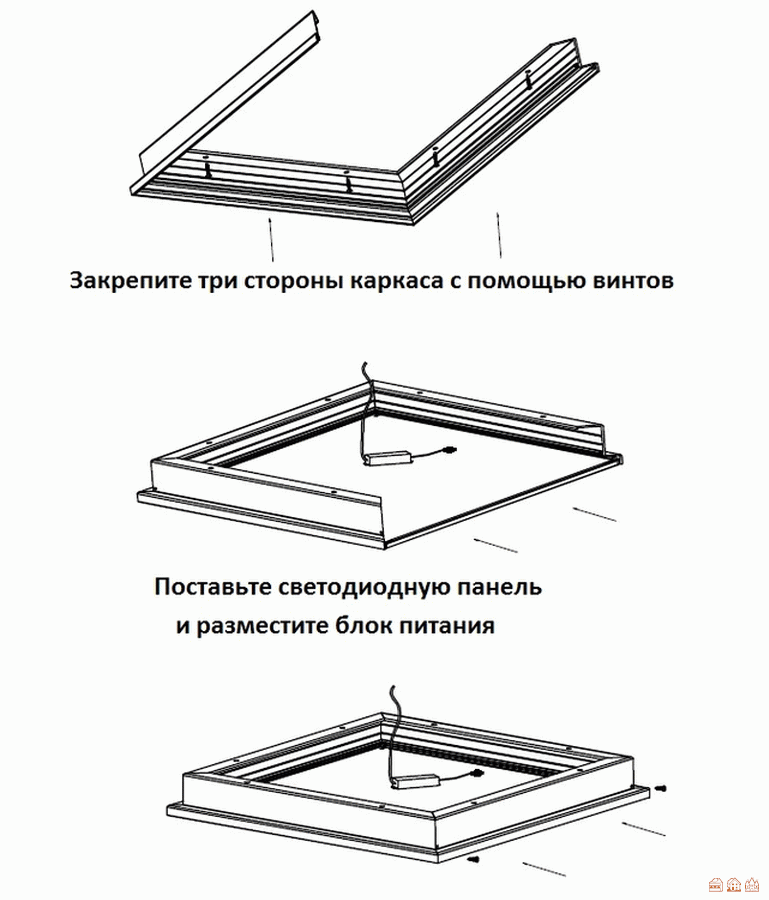

Варианты установки светильников Армстронг

Корпус светильника представляет собой квадратную металлическую панель размерами 600×600 мм, либо 595х595 мм, и толщиной 25-60 мм. В нем предусмотрено четыре отверстия для накладной установки, которые позволяют крепить светильник к вертикальной или горизонтальной поверхности. В редких случаях применяется подвесной способ монтажа, для которого используются дополнительные детали – троссы или подвесы. Они крепятся одной стороной все к тем же отверстиям, другой – к несущей поверхности.

Перед тем, как купить светодиодный светильник Армстронг, необходимо определиться со способом его монтажа. При различной толщине корпуса осветительных приборов применяются разные виды установки.

Накладной и устраиваемый монтаж чаще всего применяется для светильников Армстронг с корпусом шириной 40 мм. Встраивание происходит простым наложением осветительного прибора на каркас подвесного потолка. Корпус светильника входит в ячейку свободно, так как они совпадают по размерам.

Лампы Армстронг с шириной корпуса 25 мм устанавливаются только встроенным способом из-за наличия скрытых деталей, а именно блока питания, который расположен во внутренней части светильника.

Монтаж светильника Армстронг происходит следующим способом:

1. Перед установкой снимается рассеиватель;
2. Корпус светильника вставляется по диагонали в выбранную ячейку потолка;
3. Оказавшийся в нише светильник проворачивают по горизонтали и совмещают с краями ячейки.

В Санкт-Петербурге приобрести лампы Армстронг предлагается в магазинах группы Светло. Широкий ассортимент товара, низкие цены позволяют выбрать необходимую модель светильника для каждого конкретного случая.

Для полной наглядности предлагаем посмотреть короткое видео об установке светильников Армстронг:

А если после просмотра видео у вас все еще остались сомнения по поводу самостоятельного монтажа светильников Армстронг, специалисты нашей компании также предоставляют такие услуги. Телефон для связи с отделом монтажа: 8 (999) 202-59-30 Вячеслав.

Монтаж светильников в подвесные потолки типа Армстронг

В силу того, что потолки подвесного монтажа Армстронг монтируются довольно быстро, просто и недорого, они весьма часто используются для отделки помещений общественного и офисного типа.

Кроме того, их отличает то, что при их монтаже остается мало пыле-грязевых остатков по сравнению с иными разновидностями. Выполнить установку такого потолка способен и начинающий. Такой потолок очень хорошо скроет любые коммуникации, обеспечив при этом весьма простой доступ до них.
С точки же зрения электрика, такой потолок сильно упрощает прокладку электрических проводов и установку освещения (ведь достаточно просто вставить монтируемый прибор освещения в любую ячейку). Единственное, что нужно сделать, так это усилить потолок, применив для этого лишние подвесы, чтобы не было провисаний.

Приведу слова специалистов фирмы Армстронг по поводу установки этих приборов: монтируя светильники растрового типа, не применяя для них индивидуальную подвеску, следует выдерживать между несущими (направляющими) рейками и подвесами по 0,6 м.

Устанавливая светильники растрового типа, без использования дополнительных подвесов, приборы необходимо упирать на пару несущих реек. Однако, опираясь на практику, можно сказать, что вполне хватает и одного подвеса рядом со светильником, в случае, если подвесы расположены через пару клеток под плитки размерами 600х600.

Процесс установки и подключения светильников в подвесных потолках

Весьма рекомендуется, прежде, чем начинать монтаж, снять со светильников растры (защитный прозрачный пластик, либо стекло). Это предоставит вам доступ к клемничку, через который светильник подключается е сети питания и даст возможность установки ламп (если, конечно, они в последствии не помешают устанавливать и монтировать прибор).

Лампы желательно поставить сразу же (ведь это проще делать внизу, нежели в уже установленном приборе).

Технология монтажа зависит от разновидностей светильников.  Вот основные три типа осветителей, монтируемых в потолках системы Армстронг: два первых типа имеют стандартные размеры (порядка 590х590). Монтируются они достаточно легко: наклонив светильник под углом к направляющим и плоскости, вставим его в ячейку, после чего повернем и положим на место (в квадрат ячейки). Необходимо помнить, что от основания потолка (или коммуникаций) до потолочного каркаса не более 200 миллиметров.

Это говорит о том, что установка светильника с люминесцентными лампами, имеющего стандартные размеры.

Я, конечно, монтировал и светильники, размеры которых равнялись половине ячейки потолка, в этом случае светильник ставится с любого удобного края в ячейке потолочного каркаса, а свободное место закрывается посредством декоративной плитки подходящего размера.

Приходилось, конечно же, монтировать и приборы, имеющие круглую и квадратную форму, чьи размеры значительно меньше самой ячейки под светильники. Для установки таких приборов, необходимо аккуратным и точным образом выполнить вырез посадочного отверстия в декоративной плитке.

Делать это, лучше всего, используя достаточно острый нож. Точно так же выполняется монтаж и светильников точечного типа. В случае потолков большой высоты, над рабочими местами нередко монтируются приборы освещения подвесного типа на тросах, крепящихся не на каркасе, а на основании потолка. Установка таких приборов заслуживает отдельной статьи и тут рассматриваться не будет.

Подключение светильников к сети

Выполнять подключение таких приборов достаточно просто. Провод нуля (обычно он имеет синюю окраску) подключаем через клеммник к болту разъема, помеченного буквой N, в то время, как фазный провод (он может быть окрашен красным, либо белым) – на клемму L, а землю (провод желто-зеленого цвета) – к разъему, имеющему особое обозначение.

В случае, если ко всем светильникам подходит по паре кабелей (это делается, если светильники подключаются параллельно), надо выполнить зачистку всех проводов, скрутить их попарным образом по цветам и, лишь тогда, подключать к клеммам.

Вот, пожалуй, и все, что можно сказать о монтаже устройств освещения на потолках типа Армстронг. Как видно из этой статьи, смонтировать их способен даже начинающий.

И еще одно, что хочется сказать по этому поводу. Если у вас возникают сомнения в том, какого типа выбрать осветители (люминесцентного, либо на светодиодной основе), то опираться тут надо на несколько факторов:

1. Ваши финансовые возможности (если финансы не очень, то лучше выбрать «люмы», поскольку они значительно дешевле).
2. Соображения эстетики (не в каждом помещении будут одинаково смотреться и те и другие) В то же время, лично я советовал бы остановить выбор на приборах светодиодного типа. Дело в том, что в этом случае, как мне кажется, срабатывает закон «скупой платит дважды», ведь светодиодные осветители значительно долговечней люминесцентных.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Установка и монтаж освещения подвесного потолка армстронг

В отделке офисов, кафе, ресторанов, торговых центров и прочих общественных мест потолки Армстронг особенно востребованы. Спрос на изделия оправдан — они функциональны, долговечны, нетребовательны в уходе, позволяют экономить потребление электроэнергии, а главное — требуют минимума времени для монтажа. Планировать освещение в подвесном потолке несложно, так как вариантов светильников для конструкции немного.

Светодиодные модули — особенности монтажа

Выбор в пользу светодиодного освещения для подвесной системы Армстронг понятен. Изделия позволяют добиться равномерного освещения без вредного мерцания при максимально экономичном потреблении электроэнергии.

Установить такие светильники в систему не сложно. Для этого на корпусе прибора выполняют разметку для крепления блока питания и светодиодной ленты. Согласно меткам сверлят отверстия для крепления саморезами. Элементы крепления фиксируют так, чтобы светодиодная лента прилегала к корпусу прибора без зазоров. Если пользуются клеевым составом, то наносят его на обратную сторону ленты в нескольких местах.

Как только монтаж светильников будет окончен, проверяют правильность подключения элементов и устанавливают рассеиватель света. Заключительный этап — тестирование прибора в рабочем состоянии.

Специалисты рекомендуют при монтаже модульных светодиодных светильников фиксировать светодиодную линейку к корпусу саморезами в комплекте с полиэтиленовыми шайбами для максимально плотного прилегания всех элементов.

Растровые встраиваемые светильники — технология установки

Чтобы понимать принцип работы и монтажа растровых приборов освещения, нужно знать, что собой представляет конструкция подвесного потолка Армстронг. Речь идет о подвесной системе на основе чаще всего металлического каркаса, закрепленного на потолочных перекрытиях и отделочных модулей.

Растровые светильники в Армстронг устанавливают под плиты в свободное пространство между отделкой и черновым потолком.

Варианты монтажа светодиодного светильника Армстронг

Учитывая, что чаще всего для освещения потолков Армстронг и аналогичных систем используют специальные светодиодные светильники с параметрами 600×600, стоит рассмотреть доступные варианты монтажа установки.

Производители осветительных приборов предлагают использовать один из основных типов крепления:

• подвесное;
• с тросиками;
• накладное;
• врезное;
• с помощью алюминиевой рамки;
• с клипсами.

Чем ниже будет закреплен светильник, тем выше уровень освещенности помещения. Такой вариант уместен для помещений с высокими потолками.

Для подвесного монтажа подойдут специальные силиконовые тросы, устойчивые к загрязнениям и коррозии. Крепить светильник с их помощью довольно просто, регулируя длину по инструкции, прилагаемой производителем.

Фиксация прибора накладным способом потребует использования специальной алюминиевой рамки толщиной 400 мм. Ее крепят к основному потолку, маскируя блок питания. Такая рамка удачно дополняет собой любой интерьер, выглядит стильно и презентабельно, сохраняет внешний вид и функциональность на протяжении всего срока использования.

Светильник к раме крепится с помощью металлических защелок, быстро и просто монтируется и также демонтируется.

Традиционная установка светильников встраиваемым способом подойдет для потолков Армстронг с комбинациями из фанеры, гипсокартона или доски. В таких случаях светильник монтируют в профиль, используя саморезы для фиксации.

Светильник для подвесного потолка в стандартном исполнении можно установить и без дополнительных элементов, но справиться с этим проще буде опытному мастеру. Толщина прибора позволит его закрепить с максимально эстетичным видом. Что касается блока питания, то его соседство с устройством не является обязательным условием. Драйвер допускается маскировать за потолком с удлинением проводов при необходимости. Для усиления прочности крепления лучше всего подойдет герметик.

Как выполнить расчет светильников

Для того, чтобы монтаж освещения подвесного потолка получился правильным, оправдывая затраты сил и средств, нужно правильно рассчитать количество приборов. Проще всего это сделать с помощью специальных формул с использованием:

• данных о светоотражающей способности плоскостей в помещении;
• габаритных размеров приборов;
• расстояния между перекрытием, на котором будет установлен прибор и рабочей зоной, нуждающейся в ярком освещении.

Полученные данные помогут определить примерное количество светильников. Как правило, это один прибор на каждые пять квадратных метров площади помещения.

Монтаж светильников в потолок армстронг в Москве

Цена монтажа светильника Армстронг будет минимум на 20% ниже среднерыночной стоимости подобной услуги, если вы закажете ее через сервис Юду. На сайте представлены как частные специалисты, так и специализированные фирмы, которые производят все виды монтажа светильников Армстронг по любому адресу Москвы:

• встраиваемый (лучший вид монтажа Армстронг для гипсокартонных навесных потолков)
• подвесной (вид монтажа с креплением светильников типа Armstrong на тросиках, позволяющий регулировать их высоту, подходит для натяжных потолков)
• накладной монтаж светильников Армстронг (предполагает крепление светильника Армстронг в подготовленную для этого потолочную раму)

Любой вид монтажа светильника типа Армстронг выполняется исполнителями Юду качественно и в кратчайшие сроки. С их помощью вы можете поставить как светодиодные лампочки, так и люминесцентные, а также произвести замену одного вида на другой. Если вам необходима грамотная консультация, какой тип освещения предпочесть для разных жилых зон: кухни, спальни, гостиной, — вы получите подробные рекомендации.

Исполнители Юду обслуживают как офисные помещения столицы, так и квартиры и частные дома любого типа. Сборка и подключение нового освещения проводится ими либо в рамках всеобщего ремонта помещения, либо отдельно. Услуги можно заказать в любой день недели круглосуточно.

Формирование стоимости заказа

Предварительные расценки на услуги специалистов можно посмотреть в их профиле. Представленные прайсы отражают, сколько стоит тот или иной вид монтажа освещения Армстронг в среднем. Окончательная цена установки ламп типа Armstrong будет зависеть от следующих факторов:

• объема работ (подключение скольких лампочек требуется и на какой площади)
• типа подключаемого светильника Армстронг (установка светодиодных или люминесцентных лампочек предполагает разный по сложности тип крепления)
• необходимость демонтажа старого освещения (обычных люстр, иного вида потолочного освещения)

Могут быть и другие факторы, которые повлияют на сумму заказа. Но в любом случае цена монтажа светильника Армстронг при заказе на Юду будет одной из самых доступных в Москве.

Потолочные светильники Армстронг: выбор и установка. Светильники Армстронг: особенности, типы, тонкости установки

Светильники Армстронг — это осветительные приборы, предназначенные для встраивания в подвесной потолок. Об особенностях, видах, плюсах и минусах таких светильников, а также о тонкостях их монтажа мы расскажем в этой статье.

Краткое описание Лампы Армстронг

лампы Армстронг были названы так по имени компании, которая первой представила этот продукт на рынке нашей страны.Осветительные приборы этого типа представляют собой конструкции, смонтированные из профилей и встраиваемые в подвесной потолок вместо некоторых его секций. Стандартные размеры потолочных светильников Армстронг равны 600х600 мм — такие же размеры имеют плиты подвесных потолков. Световые конструкции устанавливаются в потолок вместе с остальными его частями, создавая в результате ровную одноуровневую поверхность. Демонтаж светильников также не представляет трудностей, поэтому при необходимости конструкцию легко снять, а затем поставить на место.

Схема устройства лампы Армстронг

довольно проста. Группа светодиодов подключается к блокам, которые впоследствии закрепляются на основании лампы. Эти светодиоды соединены друг с другом, образуя единую цепочку. Затем светильник подключается к общей электросети через понижающий трансформатор.

Что касается мощности ламп, то она может быть разной и напрямую зависит от того, сколько светодиодов было использовано при создании конструкции. Помимо прочего, каждое подобное устройство оснащено радиатором охлаждения.

Сфера применения осветительных конструкций довольно широка. Чаще всего лампы Armstrong можно встретить в офисах, промышленных и складских помещениях, на фабриках и в крупных торговых центрах, на вокзалах, в магазинах и в супермаркетах, аэропортах и ​​учебных заведениях. Такой вид освещения будет нечасто посещать в жилых помещениях: холлах, спальнях, гостиных. Все дело в том, что свечение от инструментов Армстронга достаточно холодное и не создает необходимого уюта.Но в ванных комнатах и ​​в коридорах лампы этого типа популярны.

Лампы Армстронг: плюсы, минусы, основные характеристики

Перед тем, как купить потолочные светильники Армстронг, следует максимально подробно ознакомиться с их основными характеристиками, изучить положительные и отрицательные качества конструкций. Стоит отметить, что на российском рынке лампы этого типа считаются одними из самых популярных товаров. Такой спрос обусловлен высокими эксплуатационными свойствами продукции, а также ее экономичностью.Использование таких ламп позволяет значительно сэкономить средства, поскольку, в отличие от обычных ламп накаливания, лампы Армстронг потребляют в несколько раз меньше электроэнергии. Особенно такая экономия будет заметна, если осветительные приборы будут использоваться в больших количествах на обширных территориях.

Преимущества светильников Армстронг хотел бы рассмотреть Подробнее:

1. Среди элементов конструкции светильников особая антивандальная защита, которая также выполняет функции рассеивателя.Антивандальная защита не только защищает светодиоды от повреждений, которые могут возникнуть в результате внешних механических воздействий, но и способствует равномерному рассеиванию света по помещению.
2. Встраиваемые потолочные светильники Армстронг слегка освещают комнату. Максимальное количество светодиодов в таких конструкциях — 32, что позволяет получить отличный уровень освещения.
3. Лампы также оснащены алюминиевым радиатором охлаждения, роль которого заключается в защите светодиодов от перегрева и продлении срока их службы.Добавим, что срок службы светодиода достигает 50 000 часов непрерывной работы.
4. В процессе своей работы лампы Армстронг абсолютно не шумят.
5. При резком снижении или повышении напряжения в сети осветительные приборы этого типа не мерцают.
Светодиодные лампы
6. не содержат в своем составе ртуть, поэтому считаются экологически чистыми и безопасными. К тому же с утилизацией отслуживших свое время ламп проблем не возникнет.
7. Свет от таких приборов получается рассеянным и равномерным, что позволяет легко выделить каждый уголок комнаты.
8. К положительным свойствам таких ламп можно отнести простоту их установки. Если необходимо снять конструкцию, чтобы добраться до проложенных за ней коммуникаций, демонтаж выполняется довольно легко.

Как видите, лампы этого типа обладают рядом положительных качеств. Но нельзя забывать об отсутствии конструкций, рассмотрим их подробнее:

1. Цена на встраиваемые потолочные светильники Армстронг достаточно высока.Приобрести их решают те, кто видит реальную экономию денег в случае использования таких устройств. Например, владельцы помещений большой площади смогут сэкономить значительные суммы денег на электроэнергии. Но в случае небольших комнат или помещений, где искусственное освещение используется редко, затраты на светильники Армстронг не всегда будут оправданы.
2. Разнообразие видов и форм таких устройств невелики, поэтому ввести их в какую-либо конструкцию вряд ли получится. Светильники Армстронг лучше всего подходят для помещений, выдержанных в строгом стиле минимализма.
3. Свет, излучаемый такими приборами, имеет холодный спектр, поэтому лампы Армстронг не добавят комфорта помещению. К тому же холодное освещение при длительной выдержке немного утомляет.
4. Примерно через 3-4 года эксплуатации часть светодиодов может потускнеть или вовсе мигнуть, поэтому со временем их придется заменить на новые.

Разновидности ламп Армстронг

В зависимости от того, какие лампы используются в конструкции потолочного светильника, различают люминесцентные и светодиодные лампы.Многие предпочитают устанавливать люминесцентные лампы, и причина этого кроется в их относительно невысокой цене. Однако светодиодные потолочные светильники Armstrong считаются более выгодным и экономичным вариантом. Рассмотрим сравнительные характеристики этих двух разновидностей устройств:

1. Продолжительность работы в светодиодных структурах намного выше, чем у люминесцентных. Светильники с люминесцентными лампами могут проработать не более 10 000 часов непрерывной работы, а у их более дорогого аналога этот показатель составляет до 50 000 часов.
2. Расход электроэнергии у светодиодных и люминесцентных ламп также различается. Лампа, оснащенная люминесцентными лампами, потребляет около 120 Вт, тогда как светодиодным устройствам требуется всего 45 Вт.
3. Обладая относительно низкой мощностью, светодиодные лампы Armstrong обеспечивают гораздо более яркое освещение, чем их люминесцентные аналоги. Причина кроется в различных углах освещения. Светодиодные лампы имеют угол освещения, равный 240 °, при этом лучи направлены прямо на освещаемую поверхность. Люминесцентные лампы имеют более рассеянный свет, и если на потолке нет специальных отражателей, освещение пропадет.
Светодиодные конструкции
4. считаются более экологически чистыми и безопасными для окружающей среды, так как в них нет ртути.
Светодиодные лампы
5. в процессе своей работы не излучают ультрафиолет.

Использование светильников Armstrong в интерьере

Светильники

Armstrong не имеют большого разнообразия форм, но с их помощью можно создавать довольно интересные интерьеры. Благодаря встроенной конструкции такие лампы не перегружают пространство и не занимают лишнее место.

Очень хорошо такие световые конструкции смотрятся в сочетании с натяжными потолками, а при установке светильников Армстронг в подвесной потолок можно получить гладкую одноуровневую поверхность, которая смотрится аккуратно и лаконично.

Конструкция некоторых светильников позволяет использовать их в узких помещениях, таких как коридоры и коридоры. Кроме того, светильники Armstrong устойчивы к воздействию влаги, поэтому их можно легко установить в ванных комнатах и ​​на кухнях. Часто такие конструкции выполняют функции основного освещения, хотя в некоторых случаях светильники служат декоративным дополнением люстры.

Потолочные светильники Armstrong

очень часто можно встретить в офисных помещениях, ведь хорошее освещение — важное условие продуктивной работы. Ненавязчивый, строгий, лаконичный дизайн таких светильников впишется в любой офис. Такие устройства не выделяются на фоне общей стилистики помещения, а их рассеянный холодный свет подстраивается под рабочий образ.

Расчет количества светильников Армстронг для комнаты

Определяя, сколько осветительных приборов необходимо для освещения того или иного помещения, необходимо опираться на правила и нормы, прописанные в нормативных документах.Количество света в общественных помещениях премиум-класса, а также на производственных рабочих местах должно достигнуть показателя от 100-150 лм на 1 м². В помещениях, таких как офисы, библиотеки, школьные и университетские аудитории, а также в различных лабораториях, освещение должно быть ярче и составлять от 500 лм на 1 м². Если есть работа с мелкими деталями, например, в чертежных мастерских, световой поток должен быть не менее 1000 лм на 1 м².

На основании этих данных можно рассчитать количество светильников, необходимое для того или иного помещения.Чтобы понять, какие лампы стоит приобрести, обратите внимание на следующие показатели:

• световой поток люминесцентной лампы мощностью 4 Вт составит 120 лм;
Лампочка
• 8 Вт будет иметь показатель 450 лм;
• лампа мощностью 15 Вт даст световой поток равный 950 лм;
• для люминесцентной лампы мощностью 18 Вт этот показатель будет равен 1350 лм.

Что касается светодиодных ламп, то здесь цифры будут несколько другие:

• светодиодная лампа мощностью 4 Вт излучает 400 лм;
Лампочка
• мощностью 8 Вт дает световой поток 700 лм;
Лампа
• 10 Вт излучает поток 900 лм;
• прибор мощностью 15 Вт имеет показатель 1200 лм.

Как видите, светодиодные лампы будут выгоднее с точки зрения экономии, особенно если помещение достаточно большое и светильников нужно много. Но при расчете количества осветительных приборов важно учитывать не только их мощность, но и некоторые другие факторы, например, высоту потолка помещения. Известно, что чем выше будет лампа над освещаемой поверхностью, тем меньше будет освещенность. Например, если лампа Армстронг размещена на высоте 1 м над поверхностью, уровень освещенности будет примерно 1000 лм, а если поднять устройство на 0.На высоте 5 м световой поток уменьшится до 450 лм. На высоте 3 м этот показатель будет равен 115 лм.

Другими факторами, влияющими на уровень освещенности, являются размеры помещения, оттенки стен, пол и потолок, глянцевитость поверхностей. Важное значение имеют конструктивные особенности самого устройства. Например, если лампа оснащена матовым рассеивателем, коэффициент светопропускания составит всего 70%. Более высокий показатель у приборов с рассеивателями из осветительного полистирола.Такие лампы имеют коэффициент пропускания светового потока, равный 85%. Лучшее освещение — это отсутствующие устройства, оснащенные призматическими или микропризматическими диффузорами. В таких лампах коэффициент светопропускания достигает 90%.

Установка светильников Армстронг на потолок

Рассмотрим подробнее особенности установки светильников Армстронг. Для примера возьмем конструкцию стандартных размеров 600х600 мм. Установка светильника будет производиться в потолок Армстронг или любой другой подвесной потолок из гипсокартона.Весь процесс можно описать в виде таких шагов:

1. Перед тем, как приступить к работе, определите ячейки на потолке, в которые будут установлены светильники. В этих местах демонтируйте потолочные панели и перенесите светильник с проводом питания к месту установки.
2. Выньте лампу из коробки, в которой она была куплена. Затем снимите защитную полиэтиленовую пленку, а также снимите диффузор.
3. Электрические трубки, расположенные внутри корпуса лампы Армстронг, подключаются к клеммной колодке.Не забудьте подключить заземляющий провод. Также учтите, что любые работы по установке приспособления необходимо проводить только при обесточенном питании сети.
Лампы
4. Armstrong подключаются к клеммной колодке с помощью монтажных кабелей сечением не менее 0,75 мм².
5. После подключения осветительных приборов к общей электросети диффузор можно устанавливать на место.

Бывают случаи, когда светильники не встраиваются в потолок, а монтируются прямо на его поверхности.Этот процесс также будет рассмотрен для рассмотрения:

1. Распаковать лампу, освободить ее от защитной пленки и снять рассеиватель.
2. Выберите место на потолке, где будет установлено устройство. Проделайте отверстие в поверхности потолка таким образом, чтобы оно совпадало с отверстиями, расположенными на самом светильнике.
3. При помощи дюбелей и саморезов закрепите осветительный прибор на потолке. Затем подключите его к электросети через клеммную колодку, не забыв подключить заземляющий провод.
4. На заключительном этапе поставил диффузор на место.

Светильник потолочный Армстронг, фото

лампы Армстронг. Видео

Установка потолочного светильника накладного типа Армстронг шт. Установка светильников в подвесные потолки. Почему Армстронг

Современные межкомнатные подвесные потолки

В позволяют существенно сэкономить время и упростить сам процесс монтажа электропроводки на объекте.К тому же они гибкие и эстетичные с точки зрения дизайна. В настоящее время в офисах особенно популярны подвесные потолки Армстронг.

Гладкие плиты из пористого гипсокартона являются визитной карточкой практически любого офисного помещения … Они обеспечивают свободный доступ к монтажным коробкам и встроенным в них светильникам, возможность добавления устройств, а также прокладку коммуникаций, таких как телефон, Интернет, видеонаблюдение. А ниже вы узнаете, сколько стоит установка лампы Армстронг и как проходит сам процесс.Проанализировав прайс-листы многих компаний, мы привели средние цены на рынке.

Монтажная техника

При установке каркаса под Армстронг необходимо обеспечить минимальное расстояние 20 см между потолком и планками каркаса. В противном случае установку светильника придется производить одновременно с комплектом каркаса, а такой способ не обеспечивает легкого обслуживания и легкого доступа, а потому в принципе неприемлем.

Светильник Armstrong легко узнать, так как его конструкция имеет квадратную форму для четырех ламп (излучателей), покрытых отражающей решеткой или рассеивающей пленкой.

Обычно установка светильников Армстронг не вызывает никаких проблем, так как габариты устройства и размер окна ячейки полностью совпадают. Осматривая конструкции подвесного потолка, нужно визуально ознакомиться с узлами подвески и их расположением, так как бывают случаи экономии средств подрядчиками по монтажу.

Например, когда есть только одно потолочное крепление для двух ячеек, их будет как минимум четыре на квадрат из четырех ячеек. В противном случае при установке придется дополнительно закрепить светильник к потолку, тем самым минимизировав вес на подвесной конструкции.

Перед установкой светильника Армстронг необходимо снять рассеиватель со светильника, оставив корпус от пускового оборудования. Это упрощает манипулирование во время установки.Лампа вставляется в выбранную ячейку по диагонали под углом. Как только он полностью окажется за потолком, его нужно повернуть по горизонтали, а затем выровнять по ячейке.

Внимание! Помимо растровых, используются также точечные или встраиваемые источники света, для которых нужно вырезать отверстия в декоративных пластинах. Такое решение идеально подходит для небольших помещений и с низким потолком или мест, требующих дополнительного освещения.

Для установки светильника Армстронг под натяжной потолок необходимо предварительно установить арматуру для крепления осветительной арматуры.Поскольку после установки натяжного потолка исправить что-либо будет практически невозможно, как в случае с модульными потолками Армстронг, где различается размещение и количество элементов.

Как идет сетевое подключение?

Электропроводку под потолком необходимо провести гофром, а затем закрепить на потолочной плите, исключив провисание. Неправильно выполнять гирляндное соединение, если провод входит в корпус и выходит к следующему устройству, используя клеммную коробку в качестве распределительной коробки.Распределительную коробку правильнее разместить рядом с лампами и подвести от нее отдельный провод питания к каждому устройству.

Для подключения светильников «Армстронг» U в большинстве случаев используются провода ШВВП или ПВА, что связано с упрощением монтажа и их гибкостью. Также можно использовать многожильный провод ПВЗ с разноцветной изоляцией. Зачищенный сердечник залуживают или гофрируют гильзой. В результате такое соединение обеспечивает более качественный контакт.

На фото контактная клемма с обозначениями N — ноль, L — фаза, PE — земля.

В нашем видео рассказывается, как подключить провода к зажимам:

При установке важно соблюдать технику безопасности. Работая со строительных эстакад или лестниц, звоните партнеру, не работайте в одиночку. Перед подключением проводов убедитесь в отсутствии напряжения, обязательно повесьте на выключатель предупреждающий плакат и отсоедините провод от коммутирующего устройства, если комната больше, а выключатель расположен далеко от вас.

Потолок Армстронг относится к подвесным потолкам.Пластинчато-сеточная конструкция обеспечивает простой монтаж и легкую замену элементов, позволяет скрыть коммуникации и проводку, а также придает помещению строгий и сдержанный вид.

Плюсы и минусы потолков Армстронг

Сфера применения

Armstrong достаточно широка: ею украшают потолки в общественных местах и ​​офисах, спортивных и культурных центрах, кафе и магазинах. Также они хорошо вписываются в дизайн квартир.

Преимущества потолков Армстронг:

• низкая цена;
• хорошая звуко- и теплоизоляция;
• большой выбор плитных материалов позволяет создать любой дизайн;
• потолок предварительной подготовки не требуется;
• простой монтаж, не требующий привлечения специалистов;
• возможность скрыть системы коммуникаций и вентиляции, обеспечить удобный доступ для осмотра и ремонта;
• простая установка встроенных светильников;
• можно демонтировать и использовать повторно (потолочная система полностью разборная).

Потолок Армстронг с плитами из натурального дерева

Недостатки данной конструкции в том, что она:

• снижает высоту потолка минимум на 20 см, поэтому не всегда подходит для отделки квартир;
• не подходит для нестандартных помещений;
• не защищает от протечек;
• боится влаги, органические плиты намокают и деформируются.

Благодаря огромному списку преимуществ популярность потолков Армстронг не снижается, несмотря на новые технологии изготовления подвесных и.Потолок Армстронг достаточно легко установить своими руками в квартире или офисе.

Дизайн потолка Армстронг

Потолки Армстронг представляют собой каркас из металлических полос в виде ячеек 60х60 см, на которые укладываются твердые или мягкие плиты соответствующего размера.

Жесткие плиты могут быть изготовлены из следующих материалов:

Мягкие плиты производятся из минеральных или органических природных материалов … В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использоваться — они содержат минеральную вату, мелкие частицы, что плохо дыхательная система.

Органические мягкие потолочные плитки Armstrong используются довольно часто, состоят из переработанного целлюлозного сырья, абсолютно безопасны, имеют малый вес и легко режутся при укладке.

Конструкция потолка, а также используемые для него элементы каркаса показаны на рисунке.

1. Плита потолочная 60х60 см.
2. Профиль Т-образный поперечный, длина 0,6 м.
3. Несущий профиль Т-образный, длина — 3.7 мес. Их ставят параллельно невысокой стене комнаты, при необходимости наращивают с помощью стандартного крепежа или отпиливают лишнее.
4. Продольный Т-образный профиль, длина — 1,2 м. Крепится к несущей с шагом 0,6 м.
5. Подвес потолочный с крючком (5а) и перекладиной (5b). Подвесная штанга крепится к потолку с помощью дюбелей или анкеров, крюк крепится к несущему профилю. За счет зажима (5) регулируется высота подвеса, обеспечивая горизонтальный уровень рамы.
6. Настенный Г-образный профиль, длина — 3 м. Его фиксируют по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса к черновому потолку.
8. Отрезная плита перекрытия по размеру помещения.

Профиль для каркаса может быть металлическим, с порошковым покрытием или металлопластиком. Стандартная ширина полок — 15 или 24 мм, первая используется для легких конструкций из органических плит, вторая — для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов.Для особо тяжелых конструкций также используются усиленные подвески. Каркас монтируется с помощью стандартных креплений. Он требует минимальной регулировки и собирается как конструктор, легко и быстро.

Примечание! Потолочную плитку Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит добавит оригинальности помещению.

Расчет материалов

Для расчета материалов необходимо знать габариты комнаты — длину и ширину.Рассчитывают необходимое количество плитки и профилей. Расчет включает несколько этапов.

1. Определите необходимое количество плиток. Для этого рассчитайте площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делится на площадь одной плитки, для стандартного размера 60х60 см это Sп = 0,36 м. Результат округляется до целого числа.

Пример : для помещения 3,5х5 м площадь помещения Sk = 3.5х5 = 17,5 м. Количество плиток Np = 17,5 / 0,36 = 48,6. Округление составляет 49 шт.

1. Рассчитайте количество стеновых профилей. Для этого определите периметр комнаты, сложив длины всех ее стен, и поделите на стандартную длину углового профиля 3,0 м.

Пример : периметр комнаты Pk = 3,5 + 5 + 3,5 + 5 = 17 м. Количество стеновых профилей Нсп = 17/3 = 5,66 шт. После округления получается 6 штук.

1. Найдите количество опорных профилей. Их обычно размещают вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Количество профилей в ряду находится следующим образом: ширину комнаты разделите на стандартную длину профиля, равную 3,7 метра, и результат округлите до большего целого числа. Количество рядов определяется делением длины помещения на шаг установки опорных профилей 1,2 метра, округленных в большее целое.Количество профилей в ряду умножается на количество рядов.

Пример : для примерного помещения в ряду будет один профиль, так как ширина помещения меньше стандартной длины профиля. Количество рядов 5 / 1,2 = 4,16 рядов, после округления — 5. Всего — 5 несущих профилей.

1. Количество продольных профилей определяется следующим образом: длина помещения делится на длину профиля 1,2 м и округляется в большую сторону; ширина комнаты делится на шаг установки 0.6 м с округлением в меньшую сторону. Результаты умножаются.

Пример : количество рядов продольных профилей 5 / 1,2 = 4,16, после округления получается 5. Количество профилей в ряду 3,5 / 0,6 = 5,8, после округления в меньшую сторону — 5. Итого 5х5 = 25 штук.

1. Количество поперечных профилей определяется следующим образом: длина помещения делится на шаг укладки 1,2 м с округлением в меньшую сторону; ширина комнаты делится на длину профиля 0.6 м и округлено в большую сторону.

Пример : количество рядов профиля 5 / 1,2 = 4,16, после округления — 4; количество профилей в ряду 3,5 / 0,6 = 5,8, после закругления — 6. Всего 4х6 = 24 шт. поперечного профиля.

1. Количество подвесов рассчитывается следующим образом: длина и ширина помещения делятся на шаг установки 1,2 м, оба результата округляются в большую сторону и результаты умножаются.

Пример : 5/1.2 = 4,16, после округления — 5; 3,5 / 1,2 = 2,9, после округления — 3; 5×3 = 15.

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней комнату подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Размеры помещения, м	Количество тарелок, шт.	Профиль стеновой, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3×3	25	4	2	12	10	9
3×4	34	5	3	16	15	12
3×5	42	6	4	20	20	15
4×4	45	6	6	24	18	16
4×5	56	6	8	30	24	20
4×6	67	7	10	30	30	20
5×5	70	7	8	40	36	25
5×6	84	8	10	40	45	25
5×7	98	8	12	48	63	30

После предварительных расчетов рекомендуется нарисовать эскиз потолка в масштабе с указанием размещения профилей, подвесов и встроенных элементов, как показано на рисунке.При установке тяжелых светильников или элементов систем вентиляции рекомендуется установка дополнительных подвесов.

Примечание! Все элементы лучше заказывать с небольшим запасом на случай подгонки или повреждения при установке.

Подготовка потолка

Как и другие типы подвесных потолков, Армстронг полностью скрывает недостатки чернового пола, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска плотно прилегает к потолку, удалять ее не нужно.В случае отслоения отдельных участков или разрушения штукатурки отвалившиеся куски старой отделки могут повредить плиты, поэтому их лучше удалить, а трещины и трещины заделать цементной или алебастровой шпатлевкой.

Потолки Армстронг с мягкими плитами боятся воды, при намокании падают на пол и разбиваются. Поэтому в помещениях, где возможны протечки воды, делать это нужно обязательно.

Между чистым потолком и перекрытием остается расстояние 20-25 см, на котором можно разместить звуко- и теплоизоляционные материалы… В этом случае сначала монтируют каркас из деревянного бруса для волокнистых теплоизоляционных плит, располагая его со смещением относительно каркаса подвесного потолка. Утеплитель укладывается и покрывается паропроницаемой влагонепроницаемой пленкой. При использовании пенополистирола его крепят непосредственно к черновому потолку с помощью клея и дюбелей, грибков.

Примечание! При установке теплоизоляции не забудьте снять проводку для светильников и вентканалов.

Монтаж потолка Армстронг

Монтаж потолка включает несколько этапов, описанных в таблице 2.

Потолок Armstrong Axiom KE Canopy — инструкция по установке. Файл для скачивания.

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
	Дальнейшая установка во многом зависит от разметки уровня, поэтому не рекомендуется пренебрегать этим шагом.Разметка проводится с помощью лазерного уровня с самого нижнего угла потолка. В углу отложите от основного потолка подвес средней длины таким образом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. С этого момента с помощью уровня наложите линии на обеих стенах, отметьте примыкающие к ним углы и продолжите линии на остальных стенах. Они должны сойтись в последнем углу.
	Пристенные Г-образные профили крепятся дюбелями и саморезами или анкерными болтами с шагом 0.5 м с полкой вниз. Выровняйте полку по заранее намеченной линии. По углам профиль загибают, предварительно разрезав полочку.
	С помощью потолочных подвесов крепятся несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение планок. Их закрепляют с шагом 1,2 метра параллельно короткой стене помещения; для удобства можно нарисовать или пометить мелом шнур на потолке линии.По эскизу размечают точки крепления подвесов. Общее правило следующее: подвесы должны располагаться на расстоянии не более 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвески используются анкерные болты или дюбеля. По разметке просверливаются отверстия необходимого диаметра и глубины и подвес крепится к проушине стержня.
	Места установки тяжелых светильников и блоков сплит-систем укрепляют дополнительными подвесами, размещая их с некоторым смещением относительно основных.Учтите, что крючок для подвешивания может мешать установке элементов, поэтому подвесы лучше размещать со смещением 5-10 см.
	Несущие профили устанавливаются по нанесенной ранее разметке, фиксируются с помощью подвесных крюков за специальные отверстия в профиле. Концы опорных планок должны опираться на фланец L-образного профиля. Если длины профилей недостаточно, их наращивают с помощью штатного фиксатора на одном из концов рейки.При необходимости их также можно обрезать.
	Горизонтальное выравнивание несущих профилей выравнивается регулировкой длины подвесов. Для этого сожмите зажим-бабочку, переместите крючок и штангу в нужном направлении, затем отпустите зажим, и длина подвески зафиксируется. Для контроля плоскости потолка используются тугие шнуры и уровень.
	Профили продольные, 1.Длиной 2 м, фиксируются с интервалом 0,6 м между несущими рельсами с помощью стандартных креплений к профилям. Расстояние от стен регулируется таким образом, чтобы избежать ненужной обрезки крайних плит. Лучше всего делать отступы симметричными. Расстояние между продольными планками заполняется поперечными длиной 0,6 м, которые также крепятся стандартными креплениями.
	После полной сборки каркаса потолка начинают заполнять ячейки встроенными элементами и плитами.Для начала нужно подготовить к подключению коммуникации, проходящие за чистым потолком: электропроводку, вентиляционные каналы. Их привозят к местам установки элементов и блоков. Для потолков Армстронг используются растровые, светодиодные или люминесцентные лампы стандартных размеров 590х590 мм. Их установка довольно проста: светильник включается под небольшим углом к ​​плоскости потолка, поворачивая его по диагонали кюветы. Поверните его и совместите с ячейкой, после чего он упирается в направляющие профили.Через соседние пустые ячейки светильник подключается к кабелю питания.
	Точечные светильники также можно установить в потолки Армстронг. Для их установки в плитах вырезаются отверстия по размеру светильников, и они фиксируются. Укладываем плитку на место и подключаем лампу. Таким же образом прорезаются воздухозаборники систем вентиляции.
	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
	Глухие плиты устанавливаются в последнюю очередь. Их вводят внутрь ячейки по диагонали, кладут на направляющие и, поднимаясь и поворачиваясь снизу, вносят в ячейку. Давить на них сверху не следует — при правильной сборке каркас плиты должен без усилия ложиться.

Видео — Установка потолка Армстронг, инструкция

Как установить потолок Армстронг в типовой квартире

Основная проблема при установке потолка Армстронг в квартире — снижение уровня минимум на 15-20 см.На меньшей высоте будет сложно не только смонтировать каркас, но и сохранить его горизонтальное положение. Еще одна сложность — укладка плитки. Чтобы занести плиту в ячейку, ее (плиту) нужно наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не поместится.

Основная сложность при установке потолка Армстронг в квартире заключается в том, что плиты в процессе наклоняются на угол 30 градусов, а это, в свою очередь, невозможно, если над рамой не хватает места

Если потолки в квартире выше 275 см, Армстронг устанавливается по обычной технологии.В этом случае итоговая высота помещения будет не менее 250 см, что допускается СНиП. При меньшей высоте потолка потолки Армстронг рекомендуется устанавливать только в помещениях с эпизодическим присутствием людей, например, в коридоре.

Видео — Установка зеркального потолка Армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в установке и обслуживании, обеспечивает удобный доступ к коммуникациям и подходит практически для любых помещений, главное — правильно выбрать материал плиты и дизайн.

Для удобства работы в помещении необходимо качественное и надежное освещение. Особенно это актуально для общественных зданий, таких как школы, больницы, детские сады, различные офисы. Одним из самых распространенных осветительных приборов сегодня являются потолочные светильники Армстронг. Их отличает простота установки и удобство обслуживания. Именно поэтому их часто можно увидеть в различных общественных местах.

Установка светильника в натяжной потолок: характеристики устройства

Если говорить о конструкции устройства, то светильник Armstrong представляет собой довольную простую конструкцию из профилей размером 59.5 х 59,5 см. Внутри такой лампы находятся радиаторы охлаждения и светодиоды (обычно SMD LED — SMD ICE), которые по определенной схеме крепятся к каркасу.

Мощность таких лампочек довольно высока, но зависит от количества имеющихся диодов, их характеристик и ряда других показателей.

Разновидности потолочных светильников Армстронг, различающиеся типом осветительных ламп:

Многие предпочитают устанавливать именно второй тип устройств из-за их более низкой стоимости, но если присмотреться, гораздо выгоднее покупать светодиодные лампы.Например, лампы Армстронг 4х18 с люминесцентными лампами работают около 10 тысяч часов, а светодиодные устройства — 50 тысяч часов. Разница очевидна.

Светодиодные устройства

требуют меньше электроэнергии, чем люминесцентные. И светят они ярче, потому что световой поток четко направлен на освещенную территорию, а не рассеивается.

Светодиодные лампы

не содержат ртути и не излучают УФ-лучи, поэтому они безопаснее люминесцентных.

Таким образом, приобретая лампы Армстронг для внутреннего использования, лучше ориентироваться на светодиодные устройства.

Простая установка светильников в подвесной потолок: преимущества

Осветительные приборы

Armstrong, как и все другие устройства, имеют свои достоинства и недостатки.

К преимуществам можно отнести:

• Простой, неприхотливый монтаж в любом месте потолка;
• Возможность замены поврежденных предметов без лишних хлопот;
• Высокий уровень освещенности;
• Равномерное распределение света;
• Возможность добавления или уменьшения количества устройств при необходимости;
• Места, где раньше были лампочки, можно легко закрыть потолочным блоком;
• Свободный доступ к проводке и креплениям;
• Имеется дополнительная защита от механических повреждений;
• Срок службы при непрерывной эксплуатации не менее 3-х лет.

Конечно, несмотря на неоспоримые достоинства, у этих осветительных приборов есть и недостатки.

Минусы аппаратов Армстронг:

• Стандартный «офисный» внешний вид;
• Длительное использование может снизить яркость света и вызвать раздражение глаз;
• Довольно высокая стоимость.

Однако первые два недостатка легко устранимы. Для добавления привлекательности прибор можно дополнительно укомплектовать опаловыми диффузорами, которые вполне способны освежить комнату.А если теряется яркость освещения, нужно менять лампочки.

Как подключить светильники на подвесной потолок: схема работы

Обычно установка светильников Армстронг не вызывает особых трудностей, так как размер ячейки и габариты самого прибора полностью совпадают.

Для подключения необходимо использовать следующие инструменты:

• Стремянка;
• Набор отверток;
• Плоскогубцы.

Установить светильники в натяжной потолок своими руками сможет человек, даже не очень знакомый с миром электрики, так как ничего сверхсложного здесь нет.

Инструкция по установке ламп Армстронг довольно проста:

• Перед началом работы нужно снять с прибора растры (как правило, это защитный пластик или стекло), оставив только корпус;
• Далее нужно вставить саму лампу в выделенную ячейку по диагонали под углом;
• Когда прибор полностью «вошел» в потолок, его нужно повернуть горизонтально и окончательно выровнять с ячейкой.

Считается допустимым использовать одно крепление на две ячейки, а на четыре — минимум четыре. В противном случае при эксплуатации придется дополнительно крепить светильник к потолку, чтобы снизить нагрузку и снять риск обрушения конструкции.

При работе с электриком не следует забывать о мерах безопасности и обязательно отключать напряжение! Только после этого можно начинать установку.

Типовая схема светильника Армстронг 4х18: правила работы

После установки светильника в натяжной потолок его необходимо подключить к сети.У этой работы есть свои особенности.

Подключить осветительный прибор к сети можно, руководствуясь следующими рекомендациями:

• Электропроводку под самим потолком лучше всего делать в гофре и крепить к потолочной плите, во избежание провисания;
• Распределительная коробка должна располагаться возле светильников и уже от нее подводить силовой кабель к каждому устройству;
• Лучше зажигать лампочки сразу, а не тогда, когда прибор уже установлен в потолке;
• Нулевой кабель (обычно синий) подключается через клеммную колодку к разъему N;
• Фазовый провод (белый или красный) — к клемме L;
• Заземляющий провод обычно желто-зеленого цвета.

Если подключено сразу несколько ламп, нужно зачистить все кабели, скрутить их попарно по цветам и только потом подключать к клеммам.

Схема подключения таких устройств довольно проста. Главное знать маркировку проводов клеммной колодки и правильно подключить все контакты.

Самостоятельная сборка Армстронга: видео работы

Современные потолки Армстронг давно завоевали популярность и заняли свою нишу на рынке.

К достоинствам такого потолка можно отнести:

• Простая установка;
• Быстрый ремонт;
• Свободный доступ к связи;
• Экономичный материал.

Для создания такой потолочной конструкции, как правило, используется металлический профиль … В процессе работы с него начинают монтировать обрешетку. Размер самих ячеек 60 × 60 см. Затем в них будут вставлены специальные потолочные плитки. Сами лампы обычно имеют металлический корпус, в который затем вставляются лампочки.

Монтаж потолка Армстронг (видео)

При установке потолков и светильников Армстронг не беспокойтесь о том, что эта работа требует некоторых глубоких знаний в области электротехники. Подключить такой прибор даже несколько проще, чем массивную многоярусную люстру. Такие осветительные приборы продаются в довольно большом ассортименте, поэтому можно найти вариант, который впишется в любой интерьер. Благодаря простоте установки и использования устройства Armstrong часто используются в общественных и офисных помещениях.

Пример светильника в потолок

1. Введение
2. Преимущества светодиодного светильника
3. Схема подключения линейки и блока питания
4. Краткий алгоритм сборки светильника
5. Перечень комплектующих для изготовления светильника
6. Другие заменители Ханья

7. Результаты обмера готового светильника

1. Введение

В данной статье приведен пример изготовления светодиодного светильника типа Армстронг из комплекта для производства светильников MELT ECO 25.В комплект входит:

1. Светодиодные линейки MT-L456A16N-80M40-24301-11 — 3 шт.
2. источник тока МТ-ИЭС4-0720032-1К — 1 шт.
3. пластиковые подставки для крепления линейки — 15 шт.

В статье представлены фотографии установки комплекта в новый корпус TechnoLux TLC 418 CL (корпус TechnoLux TLC 418 CL продается отдельно). Также возможно преобразование существующих светильников с люминесцентными лампами в энергосберегающие. Светодиодные фонари … Для этого необходимо демонтировать все старые комплектующие, установленные в таком светильнике.

Для питания линий в светильнике используется источник тока МТ-ИЕС4-0720032-1К, который гальванически не изолирован от сети питания 220 вольт, поэтому электробезопасность светильника должна быть обеспечена конструкцией. светильника. Для крепления светодиодных лент к корпусу светильника используются пластиковые стойки с монтажной высотой 10 мм. В монтажный комплект входит 15 стоек (по 5 на линию). Пластиковые стойки используются для обеспечения электробезопасности светильника и удобства монтажа.Столбы крепятся к корпусу светильника с помощью защелок, что упрощает их установку в корпус. Светодиодные линейки также удерживаются на стойках с помощью защелок, что позволяет легко демонтировать линейки в случае необходимости.

Внимание! Из-за требований электробезопасности использование металлических стоек для крепления линейки к металлическому корпусу светильника запрещено.

Блок питания крепится к корпусу светильника двусторонним скотчем 3 M VHB 5952, что обеспечивает простоту монтажа и надежное крепление на протяжении всего срока службы светильника.

Для электрического соединения линий между собой и блоком питания используется одножильный медный провод в изоляции сечением 0,2-0,75 мм.

2. Преимущества светодиодного светильника

Основные отличия данной лампы от обычных люминесцентных ламп:

• Большой срок службы (более 50 000 часов или 20-30 лет при работе 5-7 часов в день), нет необходимости заменять светодиоды и обслуживать лампу
• Экологическая безопасность, травматическая безопасность, отсутствие особых условий утилизации
• Высокая вибростойкость (без нити накала)
• Высокий индекс цветопередачи (индекс цветопередачи — CRI)
• Мгновенное зажигание
• Срок службы не зависит от количества переключений
• Энергосбережение, высокий КПД, экономия на сечении провода (за счет меньшего потребления тока), отсутствие перегрузок в сети при включении
• Малый вес
• Устойчивость к колебаниям сетевого напряжения

3. Схема подключения линейки и источника тока

Рисунок 1.

4. Краткий алгоритм сборки светильника

Если в корпусе светильника уже есть необходимые отверстия для установки стоек, то сборку начинаем с пункта 4.

5. Перечень комплектующих для изготовления светильника

• Комплект для сборки светильника «MELT Eco 25» (источник тока МТ-ИЕС4-0720032-1К, светодиодные ленты МТ-L456A16N-80M40-24301-11, пластиковые стойки для крепления линейок)
• Корпус светильника TechnoLux TLC 418 CL (в обвес входит стекло рассеивателя в рамке)
• Провод для соединения линейок между собой и источника питания — одножильный изолированный провод сечением 0.2-0,75 мм 2
• Скотч двусторонний 3М VHB 5952 для крепления источника питания

6. Прочие примечания

Для подключения провода к разъему WAGO, провод необходимо очистить от изоляции на 6-7 мм и просто вставить в отверстие разъема.

Чтобы отсоединить провода от разъемов WAGO, нужно нажать на кнопку в верхней части разъема тонким инструментом и отсоединить провод.

7. Результаты обмера готового светильника

После изготовления светильников сняли мерки:

Лампа	3 линейки	4 линейки * (справочно)	5 строк * (справочно)	Люминесцентный
Потребляемая мощность	25 Вт	35 Вт	42 Вт	75 Вт
Подсветка	234Lx	333Lx	420Lx	227Lx

Измерения показывают, что светильник с 3 светодиодными лентами потребляет в 3 раза меньше энергии по сравнению с люминесцентным светильником, при этом обеспечивая такое же освещение.

Помимо экономии энергии, светильник экономит деньги на обслуживании:

• Нет необходимости периодически покупать новые лампы
• Нет необходимости подниматься по лестнице для замены ламп, нет необходимости останавливать производство при замене ламп (если лампы установлены в производственных помещениях).
• нет необходимости утилизировать старые лампы

Ознакомиться с ассортиментом светодиодных лент и светодиодных матриц, в который входят ленты разной мощности, цветовой температуры и других параметров, вы можете в разделе линейки светодиодных матриц:
.

Последнее обновление (19: 09: 2014)

Перед вами краткое описание процесса, как правильно установить потолок Армстронг.

Рисунок 1 — Схема крепления Армстронг к потолку

Пошаговый монтаж потолка Армстронг: инструкция по монтажу

Краткая схема монтажа минерального подвесного потолка Armstrong состоит из семи этапов.

Установка настенного уголка

Настенный угловой или, как его еще называют, угловой профиль потолочная система должна устанавливаться на стены по всему периметру помещения в горизонтальной плоскости.

Горизонтальную линию разметки обычно устанавливают с помощью водного или лазерного строительного уровня.

Крепление элемента к стенам осуществляется дюбелями, анкерами или саморезами с шагом не более 0,5 м.

Фото 1 — Порядок установки подвесного потолка

Установка опорных реек длиной 3,7 м

Несущие направляющие длиной 3,7 м необходимо устанавливать с шагом 1,2 м. Монтаж ведется параллельно одной из стен.Под углом к ​​стенам рейки ставят только в случае диагональной установки потолка.

ВАЖНО! Если длина опорных направляющих недостаточна, каждую направляющую можно легко соединить с другой с помощью специальных замков.

Установка пружинных подвесов

Наряду с установкой опорных реек необходимо также установить пружинные подвески.

Крепление осуществляется следующим образом: штанга подвески с проушиной крепится к плите перекрытия дюбелями, анкерами или саморезами, штанга подвески с крюком крепится через специальное отверстие в материале к опоре. перила конструкции.

Благодаря пружинному зажиму подвеса можно регулировать расстояние от потолочной плиты до подвесной системы. Этот зажим надежно фиксирует оба стержня друг к другу.

Монтаж пружинных подвесов производить на расстоянии до 1,2 м друг от друга, при этом максимальное расстояние от стены составляет 0,6 м.

Рисунок 2 — Выбор и установка крепежа

Монтаж рельсов длиной 1,2 м

Рейки длиной 1.2 м следует устанавливать перпендикулярно опорным рельсам конструкции длиной 3,6 м. Шаг крепления элементов каркаса подвесного потолка составляет 0,6 м от одной из стен, а также 0,6 м между собой.

Установка рельсов длиной 0,6 м

Обрешетка 0,6 м должна быть установлена ​​перпендикулярно обрешетке 1,2 м. Таким образом, обрешетка 0,6 м будет установлена ​​параллельно опорным обрешеткам рамы 3,6 м. Расстояние между элементами крепления составляет 1,2 м…

Рисунок 3 — Крюки и подвески для крепления к подвесному потолку

Установка растровых светильников

Встраиваемый светильник — дополнительная часть подвесного потолка. Потолочные светильники Armstrong — это встраиваемые люминесцентные светильники, обеспечивающие мягкий свет, близкий к естественному дневному. Светильники для офисных потолков Armstrong могут быть укомплектованы ЭПРА и источниками аварийного питания.

Если проектом установки и дизайном потолка предусмотрено размещение растровых светильников размером 600х600 мм каждый, то монтаж осветительных панелей необходимо начинать после установки 0.Рейки длиной 6 м — сразу после завершения монтажа обрешетки минерального подвесного потолка.

Монтаж потолочной плитки

В последнюю очередь укладывается потолочная плитка. Стандартные размеры плит — 600х600 мм каждая.

Если вам непонятна технология монтажа потолка или построить каркас для натяжного потолка своими руками вряд ли получится, лучше обратиться за помощью к профессионалам.

Ниже мы рассмотрим, сколько стоит установка потолка Армстронг, какова цена установки светильников и, на всякий случай, сколько сейчас стоит демонтаж такой потолочной системы.

Рисунок 4 — Установка светильников Impala TBS160 в потолки разных типов: А — в системе с открытым Т-образным профилем; Б, В — потолок из гипсокартона; C, D — в потолке системы Clip-In

$ Потолок Армстронг: цена работы мастеров

В среднем стоимость установки подвесного потолка составляет около 9,3 долларов США (цена за м²), демонтаж потолка стоит около 4,7 долларов США за квадратный метр.

Стоимость установки светильников в потолок Армстронг около 10 долларов.9 штук за штуку, разборка ламп стоит около 3,5 долларов за штуку.

Если посмотреть цены на расходные материалы для потолочного монтажа, то при установке подвесной системы с плитами толщиной до 8 мм вы заплатите около $ 12,5 / м². При установке плит толщиной до 12 мм стоимость вырастет примерно до 13,7 $ / м² (без учета установки встроенных светильников).

Светильник для потолка Армстронг, цены:

Светодиодные лампы

стоят около 81 $ / шт. (Размером 600х600 мм).

Зеркальный растровый светильник стоит в четыре раза дешевле — 21,7 $ / шт.

Цена на встраиваемые потолочные светильники Armstrong LVO-OPL / R 418 HF 4×18 W G13 с ЭПРА с опаловым диффузором около 157 $ / шт.

Итак, сколько стоит пакет «Потолок и освещение + установка потолка и освещения»?

Если учесть, что цена за работу с лампами составляет 10,9 доллара, а средняя стоимость светильника — 81 доллар, то за 12 квадратных метров потолка Армстронг с четырьмя лампами придется заплатить около 280 долларов.

Купить потолок Армстронг можно на любом крупном строительном рынке страны или в официальных торговых представительствах.

Монтаж потолка Армстронг, цена:

• в Москве — от 230 до 350 руб / м²;
• в Киеве — от 50 до 80 грн / м².

Печать

% PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > транслировать заявка / постскриптум

Печать

2016-06-13T13: 57-04: 002016-06-13T13: 57-04: 002016-06-13T13: 57-04: 00 Adobe Illustrator CS6 (Macintosh) xmp.н.о.р.: F97F11740720681183D1F1EA4B14019Bxmp.did: F97F11740720681183D1F1EA4B14019Buuid: 5D208

BFDB11914A8590D31508C8proof: pdfxmp.iid: 1D62983DC3206811822AC55C08F2576Fxmp.did: 1D62983DC3206811822AC55C08F2576Fuuid: 5D208

BFDB11914A8590D31508C8proof: pdf

savedxmp.iid: 0480117407206811822AF761B192707E2015-10-09T10: 27: 57-04: 00Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0180117407206811822AD7E12D5051ED2015-10-12T09: 34: 09-04: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0380117407206811822AD4AFEB7414042015-11-09T09: 52: 37-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0680117407206811822AD4AFEB7414042015-11-10T09: 07: 30-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0380117407206811822AFBD4A44A2EDF2016-01-04T14: 41: 17-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0380117407206811822AD197F4B9A0312016-02-15T12: 05: 20-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: 0280117407206811822AE0D54E6DD9772016-02-16T17: 27: 54-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

сохраненный xmp.iid: 1C62983DC3206811822AC55C08F2576F2016-02-22T18: 07: 44-05: 00 Adobe Illustrator CS6 (Macintosh) /

savedxmp.iid: 1D62983DC3206811822AC55C08F2576F2016-02-22T18: 19: 48-05: 00 Adobe Illustrator CS6 (Macintosh) /

преобразован из application / postscript в application / vnd.adobe.illustrator

savedxmp.iid: F97F11740720681183D1F1EA4B14019B2016-06-13T13: 57-04: 00 Adobe Illustrator CS6 (Macintosh) /

PrintFalseFalse118.00000010,875000 дюймов

MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.102; PS 2.000; hotconv 1.0.67; makeotf.lib2.5.33168FalseMyriadPro-Regular.otf

Черный

Группа образцов по умолчанию 0

Белый CMYKPROCESS0.0000000.0000000.0000000.000000

ЧерныйCMYKPROCESS0.0000000.0000000.000000100.000000

CMYK красный CMYKPROCESS 0,000000100,000000100,0000000,000000

CMYK ЖелтыйCMYKPROCESS0.0000000.000000100.0000000.000000

CMYK зеленый CMYKPROCESS100.0000000.000000100.0000000.000000

CMYK Голубой CMYKPROCESS 100.0000000.0000000.0000000.000000

CMYK BlueCMYKPROCESS100.000000100.0000000.0000000.000000

CMYK, пурпурный CMYKPROCESS 0,000000100,0000000,0000000,000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS14.999998100.00000090.00000010.000002

C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000

C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000

C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000

C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000485.0000000.000000

C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000010.00000090.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS19.9999980.000000100.0000000.000000

C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000

C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000002100.00000010.000002

C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000295.00000030.000002

C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000

C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000245.0000000.000000

C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000014.9999980.0000000.000000

C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000

C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000010.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000

C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000

C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000

C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000004100.00000035.00000410.000002

C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000002100.00000050.0000000.000000

C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000019.9999980.000000

C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000039.9999960.000000

C = 40 M = 45 Y = 50 K = 5CMYKPROCESS39.99999645.00000050.0000005.000001

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000425.000000

C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000465.00000039.999996

C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000039.99999665.0000000.000000

C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000250.00000075.00000010.000002

C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000460.00000480.00000025.000000

C = 40 M = 65 Y = 90 K = 35CMYKPROCESS39.99999665.00000090.00000035.000004

C = 40 M = 70 Y = 100 K = 50CMYKPROCESS39.99999670.000000100.00000050.000000

C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000

ARM.pms.304 CPROCESS100.000000CMYK36.3714030.0000008.2368000.000000

АРМ.МорадоSPOT100.000000LAB30.01999926 -51

АРМ.Вольфрам SPOT100.000000LAB63.000000-1 -2

Серый1

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999405

C = 0 M = 0 Y = 0 K = 80CMYKPROCESS0.0000000.0000000.00000079.998795

C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999702

C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999104

C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000

C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999401

C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998802

C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999701

C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999103

C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998803

Brights1

C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000

C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000

C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000295.0000000.000000

C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000002100.0000000.000000

C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000

C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000490.0000000.0030990.003099

Библиотека Adobe PDF 10.01

Myriad Pro2.06200 Adobe SystemsOpenType — PS298421627 MyriadPro-Regular 298421627

конечный поток эндобдж 3 0 obj > транслировать H \ n @ KȒc’Q>

Lunera Lighting расширяет предложение светодиодных светильников для потолков Armstrong TechZone — LED professional

«Наш светодиодный светильник СЕРИИ 5400 идеально вписывается в потолочную систему Armstrong® TechZoneTM, сокращая время и стоимость установки.Комбинация светодиодного светильника Lunera серии 5400 и потолочной системы TechZone, доступная в белом цвете, сочетающемся с потолком Armstrong, создает чистый, линейный внешний вид, обеспечивая при этом высокоэффективное и устойчивое решение для немедленного снижения эксплуатационных расходов объекта », — прокомментировал Рич Вармке, директор по стратегическому маркетингу Lunera.

Третье поколение светильников СЕРИИ 5400 теперь доступно с цветовыми температурами 3500K, 4000K и 5000K, чтобы удовлетворить потребности жителей здания, будь то офис, школа, больница, розничная торговля или другие коммерческие применения.Полностью регулируемый светильник значительно заполняет пространство ярким почти дневным светом, что делает его эффективной альтернативой стандартным люминесцентным светильникам. В дополнение к белому Armstrong, идеально подходящему по цвету для потолков TechZone, серия 5400 также доступна в серебряной раме — самой популярной отделке среди других светильников Lunera.

«Мы рады, что Lunera находится в нашем списке одобренных партнеров TechZone по осветительным приборам. С серией 5400 инсталляции TechZone могут реализовать преимущества технологии светодиодного освещения в области энергии и экологичности и наслаждаться полным спектром качественного света, который обеспечивает светильник Lunera.Сертифицированная соответствующая арматура Lunera устраняет необходимость исследования совместимости арматуры для вашей потолочной компоновки, что делает всю систему простым в настройке, легким в установке акустическим потолочным решением », — сказала Джоанн Дэвис Брейман, вице-президент по коммерческому маркетингу, Armstrong Building Products. .

Сочетание Lunera 5400 SERIES с широким спектром доступных размеров полевых панелей TechZone удовлетворит большинство требований к расстоянию между ними. Для обеспечения согласованности цвета Lunera использует свой запатентованный процесс согласования цвета TruLITE ™ для выбора и интеграции светодиодов в два эллипса МакАдама.Lunera поставляет светодиоды исключительно от ведущих поставщиков, у которых есть данные испытаний LM80, и разрабатывает приспособления для работы светодиодов с температурой значительно ниже их максимальных указанных пределов, обеспечивая надежную работу и долгий срок службы. Каждое приспособление серийно и имеет ожидаемый срок службы 50 000 часов. Полностью перерабатываемые светильники не содержат вредных химикатов и излучают меньше тепла, чем аналогичные современные осветительные приборы.

Устранение первоначальной стоимости установки СЕРИИ 5400:
Начальная стоимость установки СЕРИИ 5400 может быть снижена с помощью различных программ скидок и может быть устранена для квалифицированных клиентов посредством простой пятилетней аренды капитального оборудования, предлагаемой Lunera. Capital Plus (LCP), служба частного финансирования Lunera Lighting.Чтобы узнать больше о Lunera Capital Plus, посетите http://www.bit.ly/luneracapitalplus. Чтобы узнать о программе капитальной аренды LCP, отправьте электронное письмо по адресу [email protected] или позвоните в Lunera по телефону 650-241-3875 и попросите поговорить с представителем LCP.

О компании Armstrong World Industries, Inc .:
Armstrong World Industries, Inc. — мировой лидер в разработке и производстве полов, потолков и шкафов. В 2010 году консолидированный чистый объем продаж Armstrong составил около 2,8 миллиарда долларов. Компания Armstrong, расположенная в Ланкастере, штат Пенсильвания, управляет 35 заводами в девяти странах и насчитывает около 9800 сотрудников по всему миру.Для получения дополнительной информации посетите www.armstrong.com.

О компании Lunera Lighting:
Lunera Lighting — отмеченный наградами новатор в области технологий, ведущий переход от аналогового к энергоэффективному цифровому светодиодному освещению. Произведенные в США светильники премиум-класса Lunera особенно привлекательны при получении сертификата LEED, поскольку светодиодное освещение существенно влияет на баллы LEED в «зеленых» зданиях. Элегантный дизайн, точная инженерия и красивый свет отличает отмеченную наградами продукцию компании.С момента запуска своего первого продукта в конце 2009 года Lunera установила освещение на площади более пяти миллионов квадратных футов коммерческой недвижимости. Для получения дополнительной информации о переходе на светодиодные светильники посетите сайт компании www.lunera.com, свяжитесь с Lunera по телефону 650-241-3875 или по электронной почте [email protected]. Следите за Лунерой в Твиттере по адресу http://twitter.com/luneralighting.

Kichler Lighting Armstrong White 10 ламп, широкий подвесной светильник 47 дюймов

Тип потолочного светильника: Подвески

Светлый стиль: Глобальный стиль, современный

Место использования света: Спальня, столовая, прихожая, игровая комната, коридор, кухня, гостиная, офис

Рейтинг местоположения: Сухое место

Сертификация: ETL Listed Dry

Световой дизайн: Открытая лампа, Глобус, Современные линейные, Мульти-свет, Спутник

Тип монтажа: Подвешивание

Тип стекла: Без стекла

Тип лампы накаливания: Лампа накаливания

Люстра Характеристики: Регулируемая высота, наклонный потолок регулируется

Материал плафона: Нет оттенка

Форма света: Без тени

Напряжение: 120 Вольт

Поверхность: Белый

Материал: Сталь

Тип лампы: G

Тип розетки: E26 (средний)

Источник света: Лампа накаливания

Количество ламп: 10 ламп

Мощность на лампу: 100 Вт

Напряжение: 120 В

Регулируемая яркость: Нет

Соответствие требованиям Energy Star: №

Отделка цепочки: Черный / Хром / Натуральная латунь / Белый

Длина цепи: 36 дюймов

Длина провода: 62 »

Мин. / Макс. Общая высота: 74 »

Комплект для наклонного потолка: Да

Крепление к стене на потолке в комплекте: №

Вертикальное или горизонтальное крепление: Нет

Установка стекла вверх или вниз: Нет

Класс безопасности: CETLus Listed Dry

Люстра Kichler Armstrong — Midcentury — Люстры — от дизайнерского освещения и вентилятора

1. Все продукты
2. Освещение
3. Потолочное освещение
4. Люстры

• Описание продукта
• Технические характеристики продукта
• Доставка и возврат

Это середина — Люстра Century 8 light из хрома из коллекции Armstrong с внутренним диаметром дюйма.in.sputnikin.in. конструкция с регулируемыми кронштейнами, позволяющая настроить свет так, чтобы он выглядел идеально.

• Стиль продукта: Современный
• Материал: Сталь
• Высота приспособления: 26 дюймов
• Мин. / Макс. Общая высота: 69 дюймов
• Ширина приспособления: 30 дюймов
• Основание / задняя панель: 6,00 DIA
• Длина цепи: 36 дюйм
• Длина провода: 64 дюйма
• Вес приспособления: 8
• Источник света: лампа накаливания
• Тип розетки: средний
• Тип лампы: G
• Включенная лампа: Нет
• Количество ламп: 8
• Максимальная мощность лампы : 100 Вт
• Напряжение: 120
• Регулируемая яркость: Нет
• Сертификация: ETL
• Доставка: Земля
• Место установки: Сухое место
• Страна происхождения: Китай
• Комплект для наклонного потолка: Да
• Тип переключателя: Проводной

Этот продукт был описан как:

• 43118ch
• kichler 43118ch
• kichler armstrong
• kichler chandelier
• kichler chand Хромированная люстра

В Houzz мы хотим, чтобы вы с уверенностью покупали люстру Kichler Kichler Armstrong 8 Light в цвете Chrome.Вы можете прочитать реальные отзывы покупателей об этом или любом другом продукте и даже задать вопросы и получить ответы от нас или прямо от бренда. Когда вы покупаете люстру Kichler Kichler Armstrong 8 Light в цвете Chrome или какой-либо продукт онлайн у нас, вы становитесь частью семьи Houzz и можете рассчитывать на безупречное обслуживание клиентов на каждом этапе этого пути. Если у вас есть вопросы о Kichler или любом другом продаваемом продукте, наша служба поддержки с радостью вам поможет.

page_type: page_view_productproduct_topic: topic_0product_price: price_level_3

Установка потолочных систем Armstrong — PDFCOFFEE.COM

Руководство по монтажу модульного потолка Хранение и обращение • Потолочные панели должны быть чистыми, сухими и защищенными.

Просмотры 197 Загрузок 53 Размер файла 3 МБ

Отчет DMCA / Авторское право

СКАЧАТЬ ФАЙЛ

Рекомендовать истории

---

Цитирование превью

---

Руководство по установке модульного потолка

Хранение и обращение • Потолочные панели должны быть чистыми, сухими и защищенными от атмосферных воздействий.Выньте панели из картонных коробок за 24 часа до установки, чтобы они адаптировались к внутренним условиям. • На месте установки не должно быть мусора и пыли. • Независимо от различных рекомендаций по температуре и влажности, которые варьируются от продукта к продукту, все продукты должны храниться во внутреннем помещении, а не на открытом воздухе. Минеральное волокно

Металл и мягкое волокно

FRAGILE

UP





Открытие картонной коробки с сеткой

Шаг 1: Определите пунктирную линию

Шаг 2: Вырежьте по пунктирной линии

Шаг 3: Откройте одна сторона

Шаг 4: Готовность к снятию

Открытие картонной коробки с плиткой из минерального волокна Armstrong рекомендует открыть продукты RH 99, 90 и 80 и дать им акклиматизироваться в течение 24 часов перед установкой.Это делает плитку сухой и твердой.

 Неправильный метод открывания коробки

2







Шаг 1: Обрежьте полиэтиленовую пленку Шаг 2: Удалите полиэтилен Шаг 3: Удалите пленку для плитки

Указатель Раздел I: Стандартный модульный потолок Установка и обслуживание 9 Step Процедура потолочного монтажа …………………………………… ………………. 4 Порядок резки плитки MetalWorks …………………….. ……………………………. 17 Раздел II: Компоненты, безопасность и инструменты Компоненты потолка …………………… ………………………………………….. …….. 18 Безопасность и меры предосторожности ……………………………….. …………………………………….. 19 Инструменты …. ………………………………………….. ………………………………………….. ..21 Раздел III: Приложение «Техническое обслуживание» …………………………………… ……………………………………………. 22 Глоссарий ………………………………. ………………………………………….. …………. 23

Примечание. Процедура установки накладных потолочных систем MetalWorks аналогична процедуре установки потолочных систем из минерального волокна, за исключением процедуры, необходимой для резки плитки MetalWorks, которая приведено на странице 17. 3

9 Процедура установки ступенчатого потолка

1

3

2

B

Мин. 100 мм

A

M

A

1000

600

800 ≤ 450 мм

B 1.План сетки планирования

4

2. Отметить линии обрезки периметра

3. Установка планок по периметру (угол стены)

6

5

Макс 600 мм

1200 мм

1200 мм

1200 мм

4. Отметьте позиции подвесов

5. Установка подвесов

7

6. Установка основных направляющих

9

8

A / B

A / B

7. Установка крестовин

8.Установка полевых и служебных плиток

9. Измерьте и обрежьте бордюрные плитки

Важное примечание: пожалуйста, прочтите Раздел II: Компоненты, безопасность и инструменты перед началом монтажа потолка. Эскиз, показывающий базовую компоновку потолка и размещение компонентов ma

x6

00m

6

m 120

0m

4

m

5 3 2 min

300

mm

n

1

600

60

мм

4

м

0 м

600

мм

м

0 м

60

м

000

000

м

0 м

60

1.Основная направляющая 2. Поперечная тройка 1200 мм 3. Поперечная тройка 600 мм 4. Подвесная система 5. Угол стены 6. Плитка

Шаг 1: Планирование компоновки сетки A) От стены до стены (с плитками для полей и бордюров) Это один из самых важных шаг до начала фактической установки потолка. Здесь макет сетки достигается с учетом размеров комнаты {длина (l) x ширина (b) x высота (h)}. Следует помнить: в практических условиях часто размеры комнаты не совсем квадратные. Большой палец  правило: Armstrong рекомендует использовать плитку с обрезной кромкой, размер которой превышает половину размера потолочной плитки со всех четырех сторон стены.См. Схему на диаграмме 1.1. Потолочный модуль: 600 мм x 600 мм. Размеры помещения: 4320 мм x 2700 мм (lxb) Расчет плитки l: 4320 мм = 7 полных плиток + 2 плитки x 60 мм (неправильный расчет) = 6 полных плиток + 2 плитки x 360 мм. ( правильный расчет) Примечание. Следуйте описанному выше методу для расчета ширины обрезанной плитки.

Неправильный метод

600 мм

450 мм

360 мм



2985 мм

2985 мм

600 мм

600 мм



1200 мм

1200 мм

1200 мм

Подключение главного желоба

250 мм

Схема 1.0

Основная направляющая Поперечная направляющая 1200 мм Тройник 600 мм Подвесная система (подвесной трос) Плитка для обслуживания Плитка для полевых работ Плитка для бордюров Стены

360 мм

1335 мм

120 мм

1335 мм

Соединение с главной направляющей

2700 мм

Диаграмма 1.1

ПЕРЕДАЧА К НОМЕРУ

Плитка по краю должна быть больше ≥ 300 мм 5

Шаг 1: Планирование компоновки сетки B) С гипсовыми переборками (модуль сплошных плит) Перемычки с гипсовыми переборками используются для спроектируйте пространства для ограждения полных плиток и вертикальных решеток для систем отопления, вентиляции и кондиционирования воздуха.Ниже приводится простое практическое правило для расчета потолочного монтажа с облицовкой сплошной облицовочной плиткой.

(AT / 2)

F

A

T

D

Переборка

n = Количество панелей F = Полный размер плитки T = Ширина лицевой стороны Т-образной решетки A = Расстояние между лицевой поверхностью углового литья и перегородкой D = Расстояние между переборками

D = nF + (2A-T)

Диаграмма 1.2

Предположим, мы разрабатываем модуль размером 3600 мм X 3600 мм, т.е. 6 плиток X 6 плиток внутри гипсовой переборки.• Чаще всего проводят внутреннее измерение между переборками размером 3600 мм X 3600 мм. Но это неправильный метод, и при окончательной установке вы можете разрезать бордюрные плитки со всех четырех сторон. • Правило большого пальца : сложите ширину уголка с двух сторон и вычтите ширину основного тройника, чтобы получить дополнительную длину. • Предположим, мы используем 19-миллиметровый настенный угол и 24-миллиметровую облицовку сетки, тогда общая длина должна быть 3614 мм для достижения полного визуального эффекта плитки. Thumb  расчет правила Угол стены Описание Каркас стены Shadow Molding

Стальной уголок Ширина поверхности Размер (мм)

15 мм

24 мм

19x19x3000 мм

Добавить 23 мм

Добавить 14 мм

19x7x14x3600 мм

Добавить 9000 9000 Добавить 13 мм 9000 Багет

32x24x3000 мм

Добавить 33 мм

Добавить 24 мм

Алюминиевый каркас

19x25x3000 мм

Добавить 35 мм

Добавить 26 мм

19×32 мм

000

000

9000

Добавить 49 мм

000

Добавить 49 мм

000

Каркас стены из нержавеющей стали Каркас стены

Примечание. Прибавление к исходной длине или ширине избавит от необходимости использовать бордюрные плитки.

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Достижение размеров переборки, критичных для модуля сплошных плиток 6

Шаг 2: Отметьте линии обрезки периметра • Измерение высоты потолка является наиболее важным этапом перед началом установки. • Минимальная высота камеры статического давления от потолочной плиты должна быть не менее 100 мм для системы прокладки. • Базовый уровень потолка должен быть установлен главным подрядчиком с помощью всех других поставщиков услуг, таких как осветительные приборы, решетки для кондиционирования воздуха, спринклеры, динамики и т. Д.

• Используя отвес в качестве ориентира, поместите на него линейный лазерный нивелир. Затем с помощью лазерной точки отметьте уровень угла стены со всех сторон комнаты.

ТОЧКА НОМЕРА

Линейный лазерный нивелир экономит время и обеспечивает точность

7

Шаг 3. Установка периметра (угол стены) • Маркировка с помощью линейного лазерного нивелира должна выполняться над стеной угловой уровень на всех стенах.

• Для установки настенного уголка использовалась ручная дрель для разметки.• Первый и последний крепежные элементы на настенном уголке должны быть установлены на расстоянии 150 мм от стены (см. Подробные сведения о рекомендуемых крепежных элементах на стр. 19). • Последующие крепежи должны быть установлены с интервалом 450 мм между ними.

ТОЧКА ПЕРЕДАЧИ К НОМЕРУ



150 мм







450 мм

Прикрепите к стене с максимальным центром 450 мм

• В углах комнаты стык стены угол должен быть обрезан под углом для чистой отделки

X  1200600

Вид снизу

 Вид снизу

 Y

b

a



8

600

Вид сверху view

Шаг 4: Отметьте положения подвесов • Подвес на главной направляющей следует размещать на расстоянии 600 мм от угла стены (рекомендуется 450 мм в случае более тяжелых потолков), а затем на расстоянии 1200 мм от центра.

1200 мм

600 мм

ТОЛЩИЙ КОРПУС К НОМЕРУ

450 мм

360 мм

450 мм

2985 мм

600 мм

Положение подвески должно быть в пределах 600 мм от стены

x

x

x

Главный тройник Подвесная система (подвесной трос)

360 мм

1335 мм

Главная направляющая

x

Стены 2700 мм

Схема 1.0 • Также должна быть подвеска в пределах 150 мм от любого соединения главной направляющей с желобом.

1200 мм

600 мм

450 мм

2985 мм

600 мм

360 мм

450 мм

Основная направляющая 1200 мм Поперечная тройка 600 мм Поперечная тройка Система подвески (подвесной трос) 2

Плитка

Плитка для стен

Плитка для стен

Подключение главного желоба

4320 мм

МОДУЛЬНАЯ СВЕТИЛЬНИК

2700 мм

Схема 1.1

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Положение подвеса должно находиться в пределах 150 мм от каждого соединения основных направляющих. 9

Шаг 5: Установка подвесов • Используйте перфоратор для просверливания и установки подвесов на бетонной потолочной плите. 300 мм

0

45 0

1,80 м

45

300 мм

Т ОВКА К НОМЕРУ

Используйте встречно-расширяющую проволоку, если длина подвески ≥1,8 м.

ПРОВОД СТОЙКА: МАКС. НАКЛОН 1 В 1.8MTR В ЛЮБОЙ САМОЛЕТЕ, ЕСЛИ БОЛЬШЕ, ИСПОЛЬЗУЙТЕ СЧЕТЧИК ПРОВОДА

Диаграмма 1.3

• Если подвесной трос проходит по вертикали более 1,8 метра, используйте встречный провод, см. Схему выше. • При встречной растяжке две подвесные тросы от несущей плиты образуют угол 450 возле основных направляющих. Одна подвеска противостоит другой в одной плоскости. • Установите подвесной трос в соответствии с положением на схеме 1.1. • Трос подвески должен быть предварительно выпрямлен до минимального диаметра 2,5 мм (калибр № 12).• Вставьте проволоку необходимой длины в отверстие для проволоки подвески и оберните ее 3 раза в пределах 75 мм. Установка под воздуховодом переменного тока • Если длина воздуховода переменного тока превышает 1200 мм, убедитесь, что вы подвесили отдельный кронштейн под воздуховодом, и на нем можно подвесить подвесной трос для потолочной установки. Подвес потолка

Т О В Е Н И Е К НОМЕРУ

1400 мм

Секция воздуховода 90

Обеспечьте отсутствие необходимости в подвешивании

Подвеска

100

Подвес для воздуховодов

1200 мм

1

Плитка потолка2.4

Резьбовой стержень / подвесной трос / вертикальная опорная балка с прорезями / основной тройник для подвешивания к потолку

Типовой эскиз в разрезе — подвеска под воздуховодом (установка трапеции) 10

Шаг 6: Установка основных направляющих • Проведите веревку на длину смещения вашей первой главной направляющей к кромке полки. Это поможет сохранить установленное расстояние от стены до стены.

ПЕРЕДНЯЯ ПЛАНКА

Основная направляющая

Используйте только авиационные ножницы для точной резки основных направляющих

Поперечная тройка String Line

• Отрежьте основную направляющую на длину относительно краевой плитки, чтобы фрезерное отверстие на соседних основных спичках бегунов.• Например, Согласно диаграмме 1.5, главный желоб будет обрезан на 15 мм с помощью авиационного ножницы, чтобы обеспечить расстояние до фрезерного отверстия 360 мм.

Фрезерное отверстие 360 мм Обрежьте главную балку так, чтобы трасса выровнялась в месте расположения тройника.

Диаграмма 1.5 • Обрежьте главную направляющую под наклоном 30-45 градусов, чтобы не препятствовать выступающим винтам. Armstrong предлагает следующие сетки. Сетки

Интервал фрезерного отверстия (мм)

Расстояние первого фрезерного отверстия от концевого зажима (мм)

Prelude 32

150 мм

75 мм

Prelude 38

150 мм

75 мм

50 мм

Suprafine 32

150 мм

75 мм

Suprafine 38

150 мм

75 мм

Suprafine 43

100 мм

50 мм

100 мм

50 мм

300 мм

Выберите 38

600 мм

300 мм

Выберите 45

600 мм

300 мм 11

• Первый главный бегун должен находиться на расстоянии менее 600 мм от стены по периметру.• Расстояние между следующими основными направляющими должно быть не более 1200 мм. • Вы можете немного наклонить первую подвесную систему, чтобы толкнуть главную направляющую в одном направлении, чтобы фрезерные отверстия были лучше выровнены. • Вешалки с крючковыми зажимами могут быть вставлены в основную направляющую в другом направлении для большей устойчивости. • Бордюрные поперечные тройники должны быть более 300 мм, но менее 600 мм в длину.

• Отрежьте лишнюю часть или согните проволоку, как показано на рисунке. • Вставьте дополнительный ряд основных направляющих или, в качестве альтернативы, подвесьте все бордюрные поперечины длиной более 600 мм.

12

ВВЕДЕНИЕ К НОМЕРУ Главная направляющая

и поперечная траверса не должны находиться на расстоянии более 600 мм от стены

Шаг 7: Установка поперечных тройников • В соответствии со схемой 1.1 (стр. 5) установите поперечную траверсу 448 мм (имеется припуск 2 мм, чтобы поперечная тройник легко опиралась на угол стены). • Временно установите бордюрные поперечины на каркас стены, используя зажим, чтобы они не повредились.

Зажим • Установите две поперечины 1200 между двумя основными направляющими на расстоянии 600 мм.• Звук щелчка подтверждает, что поперечина надежно зафиксирована на главной направляющей.

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Звук щелчка подтверждает фиксацию поперечной тройника

• Измерения следует проводить по диагонали в модуле 600 x 1200 мм. Обе диагонали должны быть одинаковой длины. X

1200 600 Y

b

a

600

• В случае отклонения диагоналей осторожно постучите по углам. • Это обеспечит идеальную форму всей потолочной решетки.Main runner

MAIN RUNNER

(a-b) должен быть менее 1 мм для плиток 600×600 мм и менее 2 мм для плиток 600×1200 мм.

Диаграмма 1.6

Поперечный тройник

Стропа струны • Когда система придет в идеальную форму, проведите еще одну струну в первом пазе под тройник на главном желобе до дальнего угла прилегающей стены, используя первые два квадрата питающей сети в качестве направляющих. Это обеспечит совмещение отверстий тройников на всех основных направляющих. 13

Шаг 8: Укладка плитки для выезда и обслуживания • Еще ​​раз проверьте уровень с помощью линейного лазерного нивелира.• Убедитесь, что все услуги, размещенные на служебных плитках, проверены и подтверждены основным подрядчиком. Только после этого можно приступать к укладке полевой плитки.

• При установке осветительных приборов, прожекторов, спринклеров, громкоговорителей, дымовых извещателей и т. Д. Фанера толщиной 6 мм (на сетку должна быть подложена патронная подложка).

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Patress необходимо для установки услуг, чтобы избежать прямой нагрузки на потолочную систему

Patress backing

• Обязательно независимо подвешивать модульные светильники.• Для подвешивания светильников рекомендуется GI-трос 2,5 мм. • Не рекомендуется использовать зажимы с крючками и цепочки.



14



Шаг 9: Измерение и обрезка граничных плиток • Измерьте размер граничных плиток.

• Отметьте размер границы на обратной стороне плитки.

• Используйте сетку или стальную линейку (2 фута длиной), чтобы разметить и отрезать бордюрные плитки.

• Во время установки слегка наклоните плитку и осторожно положите ее на главную направляющую, а также на прилегающую траверсу и угол стены.

ЗАМЕТКА К НОМЕРУ

Как сделать краевую плитку тегулярной и изогнутой формы

Обрезанные края бордюрной плитки мелом

A) Тегулярная кромка • Используйте острый нож. • Положите плитку на гладкую поверхность. • Сделайте вертикальный надрез в торце плитки. • Сделайте горизонтальный надрез, чтобы сформировать тегулярный край.

15

Установка торцевой заглушки при установке на краю tegular • Торцевая заглушка гарантирует, что граница будет выглядеть tegular.

• Поднимите стальной уголок и вставьте торцевую заглушку между тройником и настенным уголком.

• Торцевая крышка обеспечивает выравнивание перепада уровней по периметру.

B) Изогнутая форма (квадратный край) • Используйте острый нож. • Положите плитку на гладкую поверхность. • Используйте шаблон из картона или фанеры. • Отметьте контур шаблона. • Используйте острый нож, чтобы разрезать.

16

Процесс резки металлоконструкций • Измерить и наметить линию на металлической черепице карандашом. • Загнутый край плитки обрезать авиационным ножом. • Используйте ножницы, чтобы отрезать лицевую сторону металлочерепицы.

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Отрежьте край металлической плитки с помощью авиационных ножниц и только потом используйте ножницы.

• Используйте торцевой профиль для укладки обрезанной плитки MetalWorks.

ПОДСОЕДИНЕНИЕ К НОМЕРУ

Используйте краевую заглушку для обрезанной плитки

• Вставьте краевую заглушку в обрезанную плитку. Установите плитку в потолочную сетку.

17

Компоненты потолка Угол стены и профилирование тени: Доступен в размере 3,6 метра. и 3мтр. длины соответственно Раздел

Применимые детали кромки плитки

‘L’ Угол

1) Доска (вырезанная на месте или полная плитка) для мокрого войлока или мягкого 2) Тегуляр или скошенный Тегуляр (квадрат, вырезанный на месте) для влажного войлока, мягкий или дерево с поперечным тройником, поддерживаемым блоком для заполнения по периметру 3) Tegular или Bevelled Tegular (повторная подгонка на месте до края выемки) для влажного войлока или мягкого материала с поперечным тройником, поддерживаемым периметровой накладкой 4) Tegular со скошенной кромкой (квадрат, вырезанный на месте) на стали Silhouette уголок с поперечным тройником, поддерживаемый планкой по периметру

‘L’ Угол

1) Доска (вырезанная на месте или полная плитка) для Ceramaguard, используемая в областях с относительной влажностью 100% и других применениях с использованием стального уголка, устойчивого к коррозии 2) Металлическая плитка с зажимом

32 19

Shadowline

1) Tegular со скошенной кромкой (квадрат, вырезанный на месте) на стальном уголке Silhouette с поперечным тройником, поддерживаемым кромкой по периметру 2) Vector (квадрат, вырезанный на месте) для мокрого войлока Ultima или мягкой плитки Optra с поперечным тройником, поддерживаемый верхняя планка по периметру

90 002 19 7 7 14

* Все указанные выше размеры указаны в мм.Главный бегунок: доступен длиной 3,6 метра. и 3мтр. длина соответственно. Поперечные тройники: доступны в размерах 1200 мм и 600 мм соответственно. Укладка плитки из минерального волокна: доступны размеры 600 x 1200 мм, 600 x 600 мм и 300 x 1200 мм.

Совместимость с кромкой плитки

Решетки / кромка

Фланец

Доска / квадратная кромка

Лицевая сторона 24 мм Угол Tegular

Лицевая сторона 24 мм 4,7 мм

Скошенная кромка Tegular

Лицевая сторона 15 мм 9,5 мм

Tegular

18

Лицевая поверхность 15 мм (Silhoutte)

Аксессуары для компонентов потолка: (подробные сведения см. В руководстве по аксессуарам) Зажим с крючком: зажим для регулировки высоты для выравнивания потолочной системы и обеспечения ее жесткости.

Трос для подвешивания: предварительно выпрямленный трос 2,5 мм для подвешивания подвесного потолка к потолочной плите.

Анкерный зажим: он крепится к потолочному перекрытию и используется для подвешивания троса GI. Рекомендуемый крепеж: • шурупы / гвозди 1½ “по дереву • шурупы по металлической поверхности. • Крепежные элементы на бетонных и кирпичных поверхностях. • Скобы для забора для гипсокартонных перегородок.

Безопасность и меры предосторожности Безопасность лестниц: лестницы рекомендуются для высот потолка от пола до 3 метров, при условии, что поверхность пола ровная, с гладкой поверхностью.Лестницы не рекомендуются для потолков высотой более 3 метров, рекомендуется Платформа с 4-х сторонними стойками.



 Колеса заблокированы

Неправильное положение стоя

Правильное положение стоя

Платформа

Компания Armstrong рекомендует монтажникам носить пояс для инструментов для облегчения доступа к инструментам во время установки. Хранить инструменты на потолочной плитке небезопасно.



19

Безопасность и меры предосторожности Средства индивидуальной защиты (СИЗ): Armstrong World Industries выступает за строгую политику безопасности, и поэтому все монтажники ДОЛЖНЫ носить СИЗ, состоящие из каски, прорезиненных перчаток, куртки, стальных пальцев и очков во время установки потолочная система.

Предмет Каска

Прорезиненные перчатки (CL3)

Куртка

Очки

Стальные пальцы

20

Описание Предотвращает травмы головы от мелких падающих предметов на строительной площадке.

Предотвращает травму рук из-за расклешенных краев.

Обеспечивает лучшую видимость на строительной площадке в условиях плохой видимости.

Предотвращает попадание мелких частиц во время порезов в глаза и причинение травм.

Предотвращает травмы пальцев ног из-за лежащих на полу острых или препятствующих предметов.

Инструменты Измерительная лента:

Дальномер:

Линейный лазерный нивелир:

Меловая линия:

Ручная дрель / отвертка:

Перфоратор:

Ножницы для проволоки:

Авиационные ножницы:

Зажим:

Нож:

Pop Rivet:

Режущие ножницы:

21

Техническое обслуживание Стандартное техническое обслуживание Потолочные системы Armstrong требуют не большего обслуживания, чем окрашенные потолки из гипсокартона. Однако при необходимости технического обслуживания следует соблюдать определенные процедуры, чтобы обеспечить постоянную высокую производительность и привлекательный внешний вид.Пыль и рыхлую грязь можно легко удалить щеткой или пылесосом. Насадки для пылесосов, например, предназначенные для чистки обивки или стен, справляются лучше всего. Убедитесь, что чистите только в одном направлении. Это предотвратит втирание пыли в поверхность потолка. После удаления рыхлой пыли следы карандаша, пятна или налипшую грязь можно легко стереть с помощью обычного ластика для художественной резинки. Металлические потолки Armstrong можно чистить влажной тканью или губкой, смоченной водой с мягким мылом.Губка должна содержать как можно меньше воды. После стирки мыльную пленку следует стереть тканью или губкой, слегка смоченной в чистой воде.

22

Глоссарий 1. Камера статического давления: Пространство между основной структурной плитой и подвесным потолком называется пленумом. 2. Tegular: функциональная кромочная деталь, которая позволяет плитке подвесного потолка выступать под решетку, делая решетку менее заметной. 3. Маршрутное отверстие: отверстие на главной направляющей для вставки и фиксации поперечных тройников на основном тройнике.4. Отметка отвеса: измерение от уровня пола или крыши и отметка высоты потолка называется отметкой отвеса. От точки отвеса будет отмечен весь уровень потолка. 5. Переборки из гипса: Переборка из гипса иначе называется боксом из гипсокартона. Гипсовая перегородка предназначена для вертикального размещения решеток ОВК. 6. Фланец: видимая область решетки снизу потолка, то есть горизонтальная поверхность на лицевой стороне главного желоба или поперечного тройника.

23

.
