Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны.

Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

Механический вариант звонка, использовавшийся с незапамятных времён

Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери.
Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

Электромеханический дверной звонок.

Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

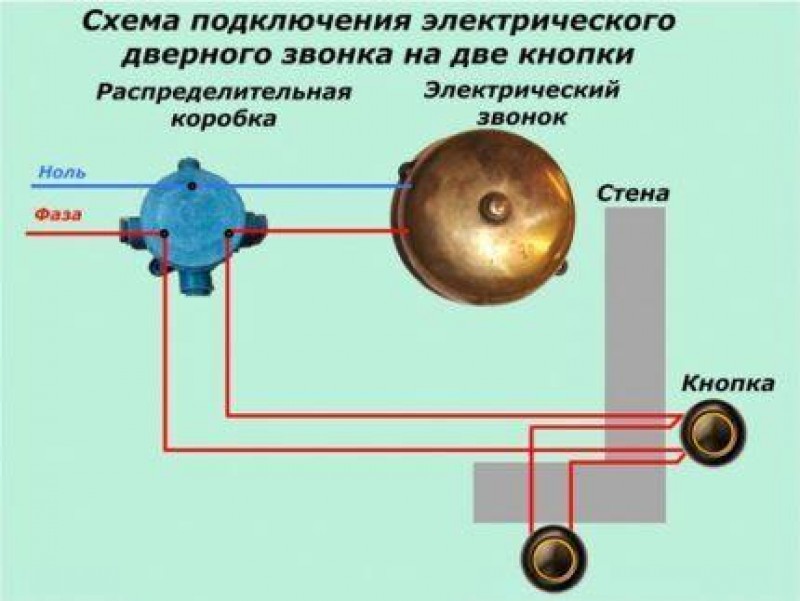

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей.

Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.

Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.

Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.

Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.

Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?
Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

Подключение проводов к клеммам звонка

На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если этого не произошло, необходимо вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

* * * * * * *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Беспроводной звонок на дверь в квартиру или уличный для частного дома

Беспроводной звонок — удобное устройство, при приобретении которого соблюдают некоторые требования. Существует множество типов подобных приборов, подходящих для частного дома и квартиры. При выборе звонка обращают внимание на технические характеристики, дизайн и особенности работы устройства.

Основные особенности моделей звонков

Современные беспроводные звонки имеют следующие характеристики:

Возможность выбора мелодии. Новая музыка устанавливается путем подключения к устройству флеш-карты, смартфона или компьютера. Мелодию можно выбрать и из тех, что установлены по умолчанию.
Наличие нескольких динамиков. Это дает возможность установки приемников сигнала в нескольких местах, что помогает владельцу слышать звуковое оповещение из любой точки дома.
Наличие 2-5 кнопок. Звонок с двумя кнопками удобен для частных домов, имеющих несколько входов, расположенных на разных сторонах участка.

Схема и принцип работы

Схема устройства включает:

Кнопку, от которой сигнал подается на динамик, расположенный в помещении. Вместо привычного кабеля беспроводные устройства для передачи сигнала используют радиоволны.
Приемник, улавливающий и преобразующий радиоволновые сигналы.
Аккумулятор или батарейка. Подобный элемент питания позволяет размещать устройство на большом расстоянии от сети.

Мелодия раздается в тот момент, когда посетитель нажимает на кнопку. Приемник улавливает и преобразует радиоволны в звуковой сигнал. Так владелец узнает, что к нему пришли. Беспроводные звонки передают сигнал от кнопки на различное расстояние. Все зависит от типа материалов, используемых при строительстве дома. Сила сигнала уменьшается, если устройство находится в кирпичном или бетонном здании и за металлической дверью.

Отличие между уличными и квартирными моделями

Уличные модели электрозвонков, в отличие от квартирных, оснащаются специальной защитой. Устройство служит дольше, если конструкция содержит козырек. Этот элемент защищает беспроводной звонок на калитке от осадков, ветра и солнечных лучей. Однако наличие козырька не должно влиять на качество сигнала.

Некоторые модели уличных устройств оповещения имеют дополнительные средства защиты от пыли и влаги. Не все беспроводные звонки на входную дверь способны функционировать в условиях низких и высоких температур. Устойчивы к механическим повреждениям антивандальные модели, оснащенные специальными предохранительными элементами и прочным стальным корпусом. Лучше всего выбирать уличный радиозвонок с металлической кнопкой. Цена такого устройства в 2-3 раза превышает стоимость квартирного.

Достоинства и недостатки

Чтобы понять, стоит ли устанавливать дверной звонок на батарейках, оценивают его преимущества:

Отсутствие потребности в прокладке проводов к динамику. Это главное достоинство, влияющее на выбор средства звукового оповещения для частого дома, где входная дверь расположена далеко от калитки. При установке проводного электрического дверного звонка нужно закладывать провода под землей. Радиозвонки подобного недостатка лишены.
Автономное питание. Устройство питается от батарейки, на его работу не влияет отключение электричества. Важно это и для дачных домов, не имеющих электроснабжения.
Простота монтажа и переноса кнопки. Это преимущество редко реализуется на практике. С ним сталкиваются люди, решающие переместить калитку, изменить сторону ее открывания, установить почтовый ящик на месте прежнего расположения кнопки. В случае с проводным прибором приходится перекладывать кабель, радиоволновые устройства просто перевешивают.

К недостаткам относят:

Неудобства, связанные с использованием батареек. Элементы питания приходится регулярно менять, поэтому владельцу квартиры нужно рассчитать затраты заранее.
Проблемы с выбором места монтажа. Беспроводные устройства устанавливаются не везде. При выборе места учитывают радиус действия прибора, расстояние от кнопки до приемника, присутствие преград, мешающих передаче сигнала.
Проблемы с креплением устройства. Некоторые производители для крепления предусматривают клейкую поверхность. Со временем липучка может утратить свои свойства, из-за чего звонок начинает смещаться. При установке подобного изделия дополнительно используют шурупы.

Особенность выбора

При выборе беспроводного звонка на дверь обращают внимание на следующие моменты:

Тип устройства. Звонки имеют одинаковый принцип работы. Отличаются они дизайном и видом звукового оповещения.
Количество батареек. Этот момент определяет затраты на регулярную замену элементов питания.
Радиус действия. Если прибор монтируется в квартире, сложностей не возникает. Что касается многоэтажных загородных домов, при выборе звонка учитывают расстояние от кнопки до динамика и возможные препятствия передаче сигнала.
Мелодию. В большинство устройств добавлены стандартные мелодии, которые со временем надоедают. Желательно, чтобы устройство имело возможность загрузки музыки с телефона или флеш-карты.
Тип корпуса. Это важный фактор, который принимают во внимание при выборе уличного звонка. Он должен быть выполнен из устойчивого к повышенной влажности материала. Кроме того, требуется наличие защиты от механического повреждения.
Комплектацию. Если простая модель не отвечает требованиям владельца, выбирают устройство, дополненное видеоглазком и дополнительными приемниками. Если подобные детали в комплектации не предусмотрены, уточняют, возможно ли их подключение в дальнейшем.
Расстояние. Минимальным считают расстояние в 10 м, в таком случае этот параметр не учитывают. Если кнопка расположена в 50-100 метрах от приемника, приобретают приборы с усиленным сигналом. Перед покупкой звонок проверяют, это помогает избежать оформления возврата.
Цену устройства. Если владельца жилья не интересуют дополнительные возможности, влияющие на стоимость прибора, он может не учитывать мнение навязчивого консультанта, пытающегося продать дорогую модель. Не стоит переплачивать, если некоторые из функций не будут использоваться.
Способ монтажа. Беспроводные устройства имеют липучку, с помощью которой звонок крепится к стене. Это ненадежный метод крепления, поэтому при выборе учитывают возможность усиления конструкции саморезами.
Гарантия. Простые модели выходят из строя реже, чем приборы, укомплектованные дополнительными деталями. При покупке дорогостоящего звонка получают гарантийный талон. Иногда срок гарантии достигает 10 лет.

Установка звонка

Существует несколько вариантов монтажа:

На дверь. Такой способ выбирается при невозможности крепления липучки или вкручивания шурупов в стену. Звонок в этом случае фиксируют на дверном полотне.
Рядом со входом. Кнопку размещают на наличнике или участке стены, расположенном на маленьком расстоянии от двери.
На калитке. Подобный вариант реализуется при установке прибора в частном доме. Звонок должен быть защищен от прямых солнечных лучей, осадков и ветра.

Кнопку и динамик фиксируют с помощью саморезов или двустороннего скотча (если липучка в конструкции не предусмотрена). Большинство звонков оснащено отверстиями, используемыми для вкручивания шурупов.

Дверной звонок как подключить

Подключение дверных звонков

Звонок электрический дверной – виды и особенности

Дверные звонки бывают двух видов: проводная модель, требующая подключения при помощи кабеля, а также беспроводная модель – дверной звонок на батарейках, который более простой в монтаже.

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

дрель или перфоратор,
отвертка-индикатор,
пассатижи,
отвертка с тонким жалом,
кусачки.

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

Для подключения можно использовать двухжильный кабель с сечением 0,5 – 0,75 мм2. Более мощные кабели также могут использоваться в подключении дверного звонка, однако их применение не целесообразно, поскольку мощность звонка незначительна.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Как подключить звонок в квартире или доме

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

Как подключить электрический дверной звонок в квартире

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi—Fi.

Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов.

Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания.

Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного.

Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется.

Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Особенности моделей и специфика монтажа

Звонки беспроводные

Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы.

Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит.

А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее, придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка.

Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам, что присоединял к ним бывший хозяин, неизвестно.

А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Дверной звонок выполняет важнейшую функцию: оповещает хозяев квартиры, о том, что к ним пришли гости. От его звучания во многом зависит настроение как визитора, так и хозяина дома.

Чтобы звонок исправно выполнял свою функцию, необходимо позаботиться о его грамотном подключении. Схема дверного звонка довольно проста, и для каждого человека, который на «ты» с электроникой, понятна для понимания.

Следующая статья откроет секреты подключения дверного звонка. Здесь вы сможете узнать, как установить звонок в квартире.

Подключение дверного звонка самостоятельно

Дверной звонок выполняет важнейшую функцию: оповещает хозяев квартиры, о том, что к ним пришли гости

В нашей жизни множество многогранных ситуаций и случаев.

Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома).

Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.

Эта статья как раз и будет посвящена данной теме. Рассмотрены возможные варианты и схемы подключения дверного звонка, типовые ошибки подключения, причины отказа его работы. Также будут рассмотрены варианты схем включения звонка из разных мест (две параллельные кнопки), случай когда требуется подключить два звонка в разных местах. Ну, давайте обо всем по порядку.

Прежде всего, хочется начать с того какие звонки встречаются, то есть бывают в продаже и о том, какой лучше выбрать. Да, действительно, представленные в продаже звонки могут отличаться между собой, и это отличие заключается в питании звонка.

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме.

У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

крепежное отверстие,
регулятор громкости,
опломбированный винт крепления крышки,
предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Виды дверных звонков в зависимости от питания

В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.

Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире. В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце «Схемы подключения дверного звонка»).

Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.

А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые «прожорливые».

Здесь только и успевай менять батарейки. Мы же остановимся на варианте с проводной схемой подключения в 220 вольт. Итак, представим, что вам предстоит подключить такой звонок.

Подготовка к установке дверного звонка

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов.

Начинаем с дверной кнопки: на сегодняшний день некоторые металлические двери включают предустановленную кнопку дверного звонка, что достаточно удобно и практично, так как ненужно покупать и производить крепление кнопки звонка.

Если же дверь не имеет кнопки звонка, то посмотрите: какая кнопка подойдёт и в каком месте возле двери её лучше монтировать.

Теперь определяемся с самим звонком: какой проще по подключению, какой лучше звонит, какой имеет больше функций, и какой гармонично впишется в дизайн коридора. Когда вы выбрали дверной звонок и кнопку к нему – приступаем к его монтажу.

На окончательном этапе подготовки к монтажу дверного звонка необходимо посмотреть и продумать: как будет проведён электрический кабель, а точнее: где именно он будет проложен. Идеальный вариант – спрятать его в стену, более простой – спрятать в специальный пластиковый декоративный короб для проводки.

В любом случае, независимо от того, как будет проложен кабель, он не должен идти поверх другого кабеля, чтобы его просто напросто не перебить.

Для подключения дверного звонка вполне достаточно двухжильного медного кабеля с сечением 1,5 квадрата.

Если же у вас «навороченый» звонок, например с подсветкой и т.п., то для его подключения возможно понадобится 3-ёх, а может быть даже и 4-ёх жильный кабель. Поэтому, мастера сайта KSportal.

ru рекомендуют остановить свой выбор на простом звонке, чем он проще – тем его легче устанавливать и тем дольше он прослужит, лишние «навороты» ни к чему.

Установка дверного звонка своими руками

Когда звонок, кнопка и провод куплены – приступаем к монтажу. Давайте рассмотрим пример установки и подключения стандартного дверного звонка.

Для начала с помощью перфоратора или ударной дрели делаем сквозное отверстие в стене, откуда будет выходить кабель из квартиры. Затем с помощью специальной насадки-лопатки делаем штробы, в которые будет уложен кабель подключения дверного звонка.

Когда штробы готовы производим установку кнопки дверного звонка и самого звонка. Для крепления звонка и кнопки, с помощью того же перфоратора или ударной дрели делаем отверстие в стене и вбиваем дюбель, далее с помощью самореза фиксируем дверной звонок и его кнопку к стене.

Как правильно подключить дверной звонок

Итак, перед непосредственной процедурой подключения дверного звонка необходимо отключить пробки счётчика или вводной автомат: на «фазу» и «ноль». После чего производим укладку кабеля и подключаем кабель к кнопке, затем подключаем кабель к звонку и в самом конце подключаем кабель непосредственно к квартирной разводке.

Когда нажимают на кнопку, фаза замыкается и поступает на звонок, благодаря чему он начинает звонить. Схема такая, как и при подключении люстры: «ноль» идёт на прямую, а «фаза» идёт через выключатель, а только потом на люстру.

Для подключения более сложных моделей дверных звонков, возможно, понадобиться вести и дополнительный провод, например «ноль» для подсветки.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается.

Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

защитного автомата после электросчетчика,
кнопки,
звонка.

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ.

При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно.

Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов.

Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться.

Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Современное безопасное подключение дверного звонка

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Дверной звонок. Схема подключения

В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.

Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.

Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.

Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.

На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.

Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться.

Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока.

Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием.

Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки.

В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко.

При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время.

Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом. Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.

е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов.

Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово.

Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е.

если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке.

Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки.

И производим параллельное соединение новой кнопки со старой. Т.е.

подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

Источники:

Как подключить звонок в квартире или доме

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Оязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты.

Если нет или обломаны, тогда беспроводные.

Дверные звонки — специальные устройства, подающие при нажатии на кнопку звуковой или световой сигнал. Самые первые дверные устройства имели механический и электромеханический принцип действия. Правила, определяющие как подключить звонок в квартире, обусловлены видом изделия и степенью сложности системы.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров). Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой.

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Как подключить звонок в квартире

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

Оптимальным вариантом для установки звонка будет ближайшая к двери стена

Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.

Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

Для фиксации кнопки можно использовать двусторонний скотч

Установить кнопку при помощи саморезов, скотча или клея.

Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

Для крепления сигнального блока высверлить в стене отверстия

На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

Процесс установки проводновного звонка несколько сложнее беспроводных устройств

Отключить все вводные автоматы, расположенные в распределительном электрощитке.

Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.

От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.

Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

Крышку снять леко, так как на нижней части основания находится специальный зацеп

Выполнить прямое подключение ноля к основному сигнальному блоку.

Подсоединить фазную часть кнопки к фазе прибора.

Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

Дверной звонок электрический: выбор, установка

Звонки состоят из кнопки снаружи, и блока, издающего сигнал, внутри

Дверной звонок электрический относится к тем устройствам, на которые мы обычно не обращаем особого внимания, но без которых сложно представить современную жизнь. Звонки есть во всех квартирах и в большинстве домов, их часто ставят на калитки, если они закрываются на замок.

В обзоре мы разберемся с основными разновидностями звонков и отметим преимущества и недостатки каждого из вариантов.

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
Определить мелодию звонка.

Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Типы звонков

Несмотря на то, что в последнее время появилось множество технических новинок в разных сферах, вариантов электрических звонков не так и много. Это связано в первую очередь с тем, что этот вид приборов предназначен для выполнения одной функции, и никакие дополнения особенно не улучшат то, что появилось уже давно.

В современных моделях традиционную трель заменили мелодии

Тем не менее, есть несколько разновидностей, каждая из которых заслуживает отдельного внимания, так как различия между модификациями достаточно большие.

Электромеханический звонок

Классическое решение, которое имеет несколько принципиальных особенностей:

Система работает от постоянного тока напряжением 220 Вольт. Она подключена к сети и срабатывает при замыкании цепи, когда нажимается кнопка с наружной стороны. Все достаточно просто и надежно, поэтому данный вариант пользуется популярностью и в наши дни, хотя система уже устаревшая и имеет ряд недостатков,

Конструкция старого образца

Дверной звонок электромеханический работает по простому принципу: пока кнопка нажата, звонок звенит, как только вы ее отпустили, цепь размыкается — и сигнал замолкает,

Старые модели издают механический звук

Главным рабочим узлом является электромагнит с молоточком. Когда на катушку подается напряжение, якорь начинает совершать колебания и закрепленный на нем молоточек бьет по металлической чаше или пластинке и издает характерный резонирующий звук,

Электромагниты приводят в действие пластину с молоточком

Главным достоинством является простота конструкции, и ее долговечность. Обычно такие звонки могут работать десятилетиями без ремонта и какого-либо обслуживания. Единственная причина, по которой система может отказывать — отсутствие электрического напряжения в сети.

Есть у таких систем и существенные недостатки:

В системе проходит ток напряжением 220 Вольт, поэтому нужно очень хорошо изолировать контакты и использовать толстые провода. Если кнопку повредят, то любой человек может получить удар током,

Следите за изоляцией проводки

В конструкции нет возможности регулировки громкости звука. Она всегда одинакова, что не очень удобно, особенно если у вас есть маленькие дети. Еще один минус — невозможность отключения системы на время.

Электронный вариант

Более современное решение, которое на сегодняшний день пользуется наибольшей популярностью.

У этого типа изделий есть несколько характерных особенностей:

Современные электромеханические дверные электрические звонки имеют привлекательный дизайн

Звонок электрический дверной не имеет электромагнита, вместо этого есть специальная микросхема, которая может воспроизводить на динамик любые звуки — от традиционных звонков до мелодичных трелей и даже записей музыкальных произведений. Выбор просто огромен, и каждый найдет что-то по душе,

Такие дверные электрические звонки могут воспроизводить любые звуки

Устройство имеет небольшие габариты и привлекательный внешний вид, в чем можно убедиться по фото выше. Этот вариант намного лучше вписывается в современные интерьеры,
Благодаря тому, что система работает на невысоком напряжении (всего 12 Вольт), она полностью безопасна и не представляет опасности, даже если провода будут оголены. Монтаж можно производить и своими руками, ведь здесь нет высокого напряжения,
Можно использовать тонкие провода и кнопки любого типа. И все будет отлично работать, даже если соединения не очень надежны,

Для монтажа можно использовать даже телефонный кабель

Не нужно долго держать кнопку, как в варианте выше. Достаточно нажать ее один раз, и она выдаст ту мелодию, которая запрограммирована,
Есть возможность настройки и длительности звонка, и его громкости, что очень удобно. Для этого на корпусе есть небольшой регулировочный элемент.

Возможность регулировки — важное преимущество

Отдельным вариантом звонков с электронным модулем можно считать программируемые системы.

Они обладают всеми вышеописанными преимуществами, но имеют целый ряд полезных дополнений:

Можно использовать одну из тысяч мелодий, а можно записать свой вариант, который будет звучать при нажатии на кнопку. Есть режим, в котором при каждом последующем нажатии будет играть друга мелодия, не будет одной и той же трели в течение долгого периода времени,

Усовершенствованный вариант электронного звонка

Чтобы произвести настройки нужно открыть крышечку, и вы увидите множество элементов управления. Можно записать свой голос, а можно создать целые подборки под разные праздники или даже на случай, когда вас нет дома — если кто-то позвонит, то услышит лай собаки за дверью,

Такие системы имеют множество настроек

Единственный минус этого решения — достаточно высокая цена, которая в несколько раз превышает стоимость обычных вариантов.

Варианты с автономным питанием

Есть и конструкции, которые работают не от сети, а от автономного питания, то есть от батареек.

В продаже встречаются два основных вида:

Проводные звонки, в них кнопка и динамики соединены проводом, но в отличие от всех вышеперечисленных вариантов система питается не от сети, а от батареек,

Устройства на батарейках абсолютно безопасны в эксплуатации

Беспроводные системы, в них батарейки стоят и в кнопке, и в звонке. А некоторые модели ставятся на дверное полотно — кнопка снаружи и динамик внутри.

Основной плюс таких звонков — автономность работы и простота монтажа, ведь не нужно укладывать провода и протягивать их через стену.

Система достаточно дорога и поставить ее своими руками сложно, поэтому подобную работу лучше поручать специалистам.

Вариант, который выполняет и функцию домофона

Как установить систему (коротко)

Теперь давайте разберемся как подключить электрический дверной звонок.

Инструкция по проведению работ выглядит так:

Благодаря этому вы сможете отключать эту часть линии, если вам нужно провести ремонт или подключить другой звонок.

Можно обойтись без распределительной коробки, но лучше поставить и ее.

Если поверхность деревянная, то вкручивается саморез. Его шляпка должна торчать над поверхностью примерно на 4-5 мм,
На бетонных основаниях нужно предварительно высверлить отверстие под дюбель 6х40, а затем закрутить в него саморез длиной 45 мм, как раз 5 мм будут торчать над поверхностью.

Установка дверного звонка (подробно)

Кнопка и звуковая панель устройств соединяются между собой проводами.

Схема соединения звонка, работающего от батарейки

По типу механизма конструкции бывают:

Молоточковый электрический звонок

Они отличаются внутренним устройством и принципом действия. Работают от сети и от батарейки.

Для подключения электрических проводных звонков необходимо приобрести:

Электродрель.
Дюбеля.
Нож строительный.
Изоленту.
Отвертку-индикатор.
Набор саморезов.

К замку можно подключить одну или две кнопки, например, при наличии одного общего тамбура для нескольких квартир. В этом случае одна ставится в тамбуре, а вторая на площадке перед дверью.

При этом в схеме подключения устройства будут две параллельные кнопки. После нажатия на любую из них замкнется цепь и механизм сработает.

Подключение двух кнопок к одному звонку

Проводка кабеля и схема подключения

Электрический звонок не может работать без электричества, что требует к месту креп

Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Содержание статьи

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
- Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
- В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.
  Зимой важно обеспечить электропитание
- Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией. Там они не боятся морозов, есть разных номиналов.
Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Как установить дверной звонок: схема подключения и устройство

Как выбрать?

Чтобы правильно выбрать звонок, нужно учитывать разные моменты: какие функции он должен выполнять, его дистанционные возможности, на какую сумму можно рассчитывать. Если нужен надежный звонок, лучше воспользоваться проводным вариантом. Один раз помучаться с монтажом, зато будет служить почти вечно. Беспроводные модели хороших брендов тоже прослужат долгий срок, следует только не забывать менять батарейки. Что касается дешевых китайских беспроводных изделий, время их работы не поддается гарантии, тут уж как повезет.

Если материальные возможности позволяют, можно свою жизнь устроить максимально комфортно, не просто с помощь видеозвонка, но и с возможностью подключения дорогих умных функций. Они сообщат на смартфон хозяину, находящемуся вне дома, кто к нему ломится в дверь, или сбросят видеоотчет посетителей за определенный срок времени.

Установка и ремонт

Монтаж проводного звонка происходит сложнее, чем подсоединение прибора на радиоволнах. Что касается видиозвонка, он может быть как проводным, так и беспроводным.

Монтаж проводного звонка

Чтобы установить дверной звонок такого типа, следует выполнить следующие действия:

выбрать удобное место для установки блока и кнопки;
обесточить (выключить) подачу электроэнергии в квартире;
просверлить отверстие из прихожей в подъезд;
провести кабель для подключения обеих частей устройства;
установить основной блок и кнопку на отведенных для них местах;
подключить к внутреннему устройству нулевой кабель;
соединить фазу от кнопки на распределительные щитки;
возобновить подачу электроэнергии и проверить работу звонка нажатием кнопки.

Подключение беспроводного звонка

Установить беспроводной звонок сможет даже подросток, так как для этих целей не придется сверлить стены и соединять электрические провода. Действия производятся в следующем порядке.

Обеспечить кнопку и приемник наличием батареек.
Установить кнопку на внешней стене квартиры у входной двери. Ее можно закрепить на двухсторонний скотч, но для надежности лучше воспользоваться шурупами.
Внутренний блок (динамик) расположить в одной из комнат, желательно в таком месте, откуда будет слышен звонок во всей квартире. Его можно подключить к электросети, если в этом есть необходимость.
Далее следует подобрать понравившуюся мелодию и проверить работу звонка.

Несмотря на легкость подключения, инструкцию все же стоит прочесть, хотя бы для того, чтобы знать дистанционные возможности модели. Слишком близкое размещение приемника и передатчика может привести к помехам.

Установка видеозвонка

Для установки видеозвонка всегда можно воспользоваться услугами специалиста, но для тех, кто решил это сделать самостоятельно, мы поэтапно рассмотрим рабочий процесс.

Если устройство видеозвонка предусматривает элементы питания, их следует установить заранее. Если таковые не имеются, понадобится розетка у входной двери.
Необходимо выбрать место и сделать разметки там, где будут находиться монитор и панель вызова.
Переговорное устройство можно установить на полку или закрепить на стене. Если выбирается стена, на нее монтируется планка с помощью дюбелей и шурупов, а на планку навешивается прибор.
Если это беспроводная модель, дисплей можно установить в любом удобном месте, но высота должна быть комфортной. Электронный звонок потребует подготовки отверстия для подведения кабеля.
Наружный блок «сажается» на саморезы.
На последнем этапе устройство следует подключить к электроэнергии и проверить работу видеозвонка.
Осталось откорректировать оборудование и снять пробное видео. Все настройки производятся в соответствии с предоставленными инструкциями.

Если во время эксплуатации понадобится починить устройство или необходима замена отработанных деталей, лучше работу доверить специалистам. Они поменяют отслужившую электронику, смогут подсоединить кабель и заняться регулировкой обновленной умной техники.

О том, как подключить дверной звонок в квартире, смотрите в следующем видео.

Производители

Звонок от хорошего бренда прослужит долго и не станет ежедневным раздражителем. Приведем перечень популярных фирм, продукция которых отлично себя зарекомендовала на российском рынке.

«Эра». Выпускают качественную электронику для дома, в том числе и дверные звонки. В России эта фирма особенно популярна.
Anytek – крупная китайская корпорация, производит электронные звонки, нередко снабжает свою продукцию оптикой Sony.
In Home – известная китайская фирма, выпускающая бытовую технику для быта, звонки входят в перечень их продукции.
Rexant – крупный холдинг, поставляющий на российские рынки умные видеоглазки, адаптированные для условий наших территорий.
Ring – популярные видеоглазки с передачей информации на смартфон хозяина, производит именно эта компания.

Типы дверных звонков

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

Принцип действия такого прибора основан на передаче радиоволн устройству, расположенному в квартире. Модели срабатывают в результате нажатия на кнопку. Преимущества беспроводных звонков представлены: способностью прибора функционировать, если наблюдаются частые перебои электропитания или полностью отсутствует бытовая электрическая сеть, наличием герметичного корпуса без проводов, простотой самостоятельной установки без привлечения специалистов-электриков.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Схема подключения

Для самостоятельного выполнения установки проводного электрического звонка понадобится:

электрическая дрель либо перфоратор;
отвертка-индикатор;
плоскогубцы;
отвертки с тоненьким жалом;
кусачки.

Помимо вышеозначенного, следует иметь:

сам электрозвонок;
кнопку для его включения;
пару двужильных проводов.

Вот так выглядит краткая инструкция по подключению звонка.

Чтобы произвести монтаж, приготовьте электропровод, включающий в себя две жилы с сечением от 0,5 до 0,7 кв. мм. Поскольку электрозвонок обладает небольшой мощностью, задействование проводки с большим сечением будет нерациональным.

Помимо этого, принимайте в расчет, что материал, из которого сделаны жилы, может быть медью либо алюминием. Подбирайте провод, который содержит такие же жилы, как и вся квартирная электропроводка.

От всей проводки, которая входит в распаячную коробку над входной дверью, необходимо отключить подачу электричества.

Прокладывание проводов:

один протягивают от коробки до электрозвонка, другой – тоже от коробки, только до кнопки, дальние кончики каждого провода присоединяют к кнопке и звонку;
в коробке связывают провода, согласно схеме.

Как видим, схема в точности воспроизводит типовую электросхему подсоединения выключателя. А конкретно к звонку подводится «0», а фазовый провод идет на кнопку, которая аналогично сопряжена с дверным электрозвонком. Иначе говоря, в кнопке осуществляется разрыв фазы, в то же время, нажимая кнопку, вы смыкаете электроцепь, и звонок издает звук. Если данный проводной электрозвонок подключить к простой розетке 220 В, он будет трезвонить до того момента, пока подходит электроэнергия.

Иной раз в купленном устройстве потребитель обнаруживает не две, а четыре клеммы. Большинство не понимает, как именно необходимо подсоединять провода. Изготовитель, со своей стороны, принял решение, что так станет попроще (в действительности – совершенно противоположно). В этой ситуации следует обратиться к схеме подключения.

Тут в роли распаячной коробки обозначается сам звонок. К нему присоединяют провода от кнопки и две жилы, запитывающиеся напряжением в 220 В.

Практикуется еще одна схема – когда звонок подпитывают через трансформатор. Как правило, подобный способ встречается, когда кнопка изготовлена из металла. Ради электробезопасности ее запитывают низким напряжением – 8 В, 12 В либо 24 В. Дабы претворить в жизнь эту схему, требуется звонок, обладающий управлением с малым напряжением (об этом лучше заблаговременно поинтересоваться у продавца).

В электрощите размещают трансформатор для электрозвонка, габариты которого схожи с автоматическим выключателем. От него к распределительной коробке протягивают провод с невысоким напряжением, после этого связывают с проводкой кнопки и звонка.

Видеообзор проводных дверных звонков представлен ниже.

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
Определить мелодию звонка.

Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Почему беспроводной звонок не работает: пути решения

Беспроводной звонок – потрясающе удобное устройство. Я установил с десяток таких гаджетов. В квартире, гараже, на даче и у родителей теперь есть девайс, который полностью избавляет хозяев от проблем с проводами.

Каково же было моё удивление, когда я обнаружил, что исправный беспроводной звонок не работает после установки. Я досконально изучил проблему и сумел её устранить.

Об этом и о других способах решения неисправности я расскажу в статье ниже.

Почему не работает беспроводной звонок

Беспроводные звонки отличаются в зависимости от радиуса действия, пылевлагоустойчивости, наличия батареек, материала и других факторов. Конечно, необходимо их учитывать в тот момент, когда вы проверяете гаджет:

Замените батарейки на новые.
Приблизьте кнопку и приёмник друг к другу. В инструкции обычно указано максимальное расстояние при прямой видимости девайсов.
Не располагайте кнопку в месте, которое подвержено погодным условиям.

Существуют и другие причины:

беспроводной звонок не работает на металлической двери или воротах;
он лежал без дела несколько лет;
сместилась частота радиосигнала.

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом.

Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника.

Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона.

В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико.

Так вы выясните максимальное расстояние и наладите правильную работу девайса.

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке.

Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой.

Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

Наконец, крайний вариант, почему девайс не работает – это поломка одной из его частей. Динамик, радиомодуль, антенна или другие элементы могли выйти из строя. Однако в других случаях, вы сможете решить проблему, воспользовавшись приведённой инструкцией.

Достоинства и недостатки беспроводных звонков

Резюмируя все вышеизложенное, целесообразно привести перечень достоинств и недостатков рассматриваемых конструкций. Итак, к достоинствам беспроводных звонковых систем можно отнести следующие их особенности.

Отсутствие необходимости прокладывать проводниковые свези между модулями. Особенно актуальным данное преимущество является в условиях частных домов, а также при использовании нескольких внутренних блоков таких систем.
Эстетические качества конструкции, обусловленные не только преимущественно актуальным дизайном (который присущ также и современным проводным устройствам) а, в первую очередь, той же самой свободой от необходимости прокладывать проводниковые трассы и, как следствие, маскировать их посредством отделочных материалов, либо кабельных каналов.
Автономность устройства, обеспечивающая его работоспособность даже в случае возникновения внештатных ситуаций в системе электроснабжения.
Простота монтажа всех элементов беспроводного звонкового устройства.
Многофункциональность современных моделей.

Но в мире нет ничего совершенного, поэтому не стоит забывать и о недостатках, свойственных беспроводным звонкам. К далеко не самым лучшим особенностям таких систем можно отнести следующие характеристики.

Невозможность установки динамиковых модулей в ряде помещений ввиду их отдаленности от кнопочного блока либо наличия между ними преград, мешающих прохождению радиоволнового сигнала от одного элемента к другому.
Ненадежность штатного (и самого простого в монтаже) крепления модулей посредством двухстороннего строительного скотча либо липучки. Особенно остро этот недостаток могут оценить пользователи, установившие таким образом звонок на поверхности подвижной конструкции (входная дверь, ворота, калитка и т.п.).
Потребность системы в периодической замене батареек либо подзарядке аккумуляторов.
Вероятность перебоев при передаче радиоволнового сигнала от одного модуля к другому ввиду возникновения непредвиденных помех.
Необходимость предусмотрения пыле- и влагозащиты для внешнего кнопочного модуля звонкового устройства в случае его монтажа в условиях улицы.

Таким образом, проанализировав все характеристики беспроводных систем оповещения, а также особенности и потребности вашего жилища, вы сможете подобрать подходящий для себя дверной звонок, а также беспроблемно осуществить его установку в оптимальном для этого месте.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
дюбеля и шурупы, что потребуются для закрепления прибора на стене;
кнопка;
трансформатор;
кабель – потребуется для подключений низковольтного типа;
дрель и шуруповерт;
стриппер для зачистки провода;
изолента, хомуты из пластика и рулетка;
отвертки;
плоскогубцы с длинным носом и обычные;
бокорезы;
сверла;
уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Виды дверных звонков

Все виды дверных звонковых конструкций делятся на две основных группы:

звонки дверные электрические проводные;
беспроводные звонки на дверь в квартиру или частный дом.

Суть работы дверного электрического проводного звонка на 220В весьма проста. Кнопка, установленная с наружной стороны дома или квартиры, посредством проводника соединена с динамиком, находящимся внутри помещения. Данная конструкция подключается к электрической сети. При нажатии кнопки происходит замыкание цепи и из динамика исходит звуковой сигнал.

Схема работы беспроводного звонка имеет всего лишь одно отличие от вышеизложенного: сигнал от кнопки к динамику передается не по замкнутой цепи, а посредством радиоволнового излучения.

В кнопочное устройство вмонтирован излучатель, срабатывающий после нажатия кнопки. Динамик, в свою очередь, оснащен приемником который, улавливая сигнал передатчика, приводит в действие динамик.

Монтаж беспроводного устройства осуществить значительно проще, нежели проводного, ввиду отсутствия соединительного проводника и необходимости сверлить отверстия для его прокладки.

Многообразие выбора

Все беспроводные звонковые системы можно условно разделить на два вида:

требующие подключения к электрической сети;
автономные.

В первом случае кнопочный элемент звонка работает от батарейки, а устройство с динамиком подключается к системе электроснабжения. В втором – обе части звонковой системы функционируют посредством встроенного источника питания – батарейки. Это наипростейшая в монтаже конструкция.

Существуют модификации звонковых систем, в состав которых входит сразу несколько динамиковых элементов, которые вы можете расположить в различных помещениях, где коридорный звонок может быть попросту не слышен: на разных этажах частного дома, в гараже и т.п.

Важно! Следует иметь в виду, что беспроводные системы предъявляют определенные требования к удаленности расположения кнопки и динамика друг от друга, которые могут варьироваться в зависимости от толщины и материала изготовления стен. Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д

Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д.

Как проводные электрические, так и беспроводные дверные звонки могут быть снабжены динамиком с целым набором различных мелодий и рингтонов, а также иметь функцию регулировки громкости и отключения подачи звукового сигнала.

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется):

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри:

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель:

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода. Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок. Ничего сложного в схеме подключения звонка нет, просто посмотрите на следующую картинку:

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс. У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода. В моем случае так и было: 2 провода шли к левой клемме звонка. Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Итак, все закончено: провода подсоединены к выключателю. Теперь можно установить выключатель в декоративную крышку, а саму крышку поставить на корпус звонка:

В итоге, примерно так может теперь выглядеть Ваш звонок после небольшой доработки. Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Итак, как подключить звонок в квартире, чтобы быть защищенным от непрошеных гостей Вы знаете. Между прочим, бывает ситуация с точностью до наоборот, когда Вы ждете гостей, но через некоторое время понимаете, что это чужие люди и от них нужно срочно избавляться. Об этом читайте здесь.

С этим читают

Как установить дверной звонок: схема подключения и устройство

Дверной звонок – очень удобное устройство. Им оборудуются все квартиры и дома за очень редким исключением. Выбирая этот прибор, нужно знать какие виды подключения существуют и как правильно их подсоединить.

Виды и типы устройств

В зависимости от способа подключения, дверные звонки делятся на два вида:

проводные;
беспроводные.

Проводные изделия на двери работают как от электричества, так и от автономного источника питания. Кнопку и звуковую панель таких устройств нужно соединять между собой с помощью проводов. Беспроводные же не требуют физического соединения элементов.

По типу механизма звонки бывают:

молоточковые;
зуммер;
колокольчик.

Они отличаются между собой по внутреннему устройству и принципу действия. Но работать могут как от сети, так и от батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света. Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными.

Инструменты для подключения

Подключить дверной звонок самостоятельно совсем не сложно. Нужно только знать, как это сделать и иметь необходимые инструменты.

дрель, дюбеля;
строительный нож, изолента;
отвертка-индикатор;
саморезы.

Проводка и схема подключения

Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.

Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее он касается второго, цепь замыкается и механизм звенит. При отпускании происходит размыкание контактов.

Для установки кнопки должно быть подведено два провода, которые нужно подсоединить к двум ее контактам. Соединения хорошо обматываются изолентой или надежно крепится клеммами в зависимости от того, как это предусмотрено в вашем приборе. А сама кнопка крепится к стене с помощью деревянной панельки.

Проводной звонок с двумя кнопками

Не редко встречается ситуация, когда нужно подключить к одному звонку две кнопки. Это необходимо, например, когда есть один общий тамбур для нескольких квартир. Одну в таком случае ставят в тамбуре, а вторую на площадке перед дверью. Схема подключения устройства тогда будет иметь две параллельные кнопки. При нажатии на любую из них цепь замкнется и механизм сработает.

Подключить дверной звонок самостоятельно вполне возможно. Вся процедура займет не более получаса при условии наличия проводки.

Call of Duty Warzone Установка и настройка

Ниже приводится руководство, которое поможет вам загрузить и установить Warzone , новый бесплатный игровой режим Battle Royale Call of Duty: Modern Warfare . Если во время установки у вас возникнут какие-либо проблемы, см. Приведенные ниже советы по устранению неполадок.

Если у вас уже есть Call of Duty: Modern Warfare , просто загрузите и установите последнее обновление для игры, чтобы получить доступ к Warzone .

Перво-наперво

Перед установкой любой игры рекомендуется проверить и установить все доступные обновления для консоли. Выполните следующие действия, чтобы проверить наличие обновлений вручную. Обязательно разрешите любые обновления для полностью установить перед началом установки игры.

Проверка обновлений на PlayStation 4

Выберите меню « Настройки » на главном экране PlayStation 4.
Выберите Обновление системного программного обеспечения .
Установите все доступные обновления.
Следуйте инструкциям на экране, чтобы завершить обновление.

Проверка обновлений на Xbox One

Нажмите кнопку «Домой», чтобы открыть меню приборной панели.
Выберите Настройки в нижней части меню, затем выберите Все настройки .
Выберите Система , затем выберите Обновления .
Выберите Консоль обновления , если опция станет доступной.
Следуйте инструкциям на экране, чтобы завершить обновление.

Установка Warzone

Поскольку Warzone является игровым режимом в Call of Duty: Modern Warfare , игра будет называться Call of Duty: Modern Warfare на всех платформах. Это особенно важно отметить в процессе установки.

Однако после завершения установки плитка на панели управления будет содержать логотип Warzone .

Игровые маркеры

На PlayStation 4 и Xbox One вы получите уведомление о возможности запустить игру до завершения установки. Это позволит вам получить доступ к боевой тренировке, автономному режиму перестрелки 1 на 1, в котором вы играете против искусственного противника.

Во время боевой подготовки во время установки игра не будет содержать фирменный знак Warzone . Когда установка будет завершена, вам нужно будет перезапустить игру, чтобы получить доступ к Warzone .

Обратите внимание: Счетчик прогресса установки не будет продвигаться дальше 0% во время боевой подготовки. Вам нужно будет отслеживать ход установки на панели управления консоли.

PlayStation 4

Вам потребуется около 100 ГБ свободного места на жестком диске, чтобы загрузить и установить Warzone и обновление первого дня. Это обновление необходимо установить полностью, чтобы получить доступ к Warzone .Скорость загрузки может различаться в зависимости от региона, типа подключения и скорости вашего интернет-соединения.

Обратите внимание: Установка на PlayStation 4 включает загрузку игры, а затем копирование игры системой на жесткий диск во время установки, что увеличивает продолжительность всего процесса установки.

Отправляйтесь в PlayStation Store, чтобы найти Call of Duty: Warzone в разделах магазина Featured или What’s Hot .Если вы не видите Call of Duty: Warzone , вы можете найти его, выполнив поиск Warzone .

На странице Call of Duty: Warzone найдите и выберите вариант загрузки Warzone . Помните: Warzone можно играть бесплатно. Вы не будете платить.

Обратите внимание: Если вы изначально установили Call of Duty: Modern Warfare с диска, но у вас больше нет диска, вам необходимо удалить установку Modern Warfare , прежде чем вы сможете получить доступ к Warzone .

На панели управления PlayStation перейдите в Библиотека .
В разделе Games найдите и выделите Call of Duty: Modern Warfare .
Нажмите кнопку OPTIONS и выберите Удалить .
Вернитесь на страницу игры Warzone в Магазине, чтобы загрузить игру.

Xbox One

Вам потребуется около 98 ГБ свободного места на жестком диске, чтобы загрузить и установить Warzone и обновление первого дня.Это обновление необходимо установить полностью, чтобы получить доступ к Warzone . Скорость загрузки может различаться в зависимости от региона, типа подключения и скорости вашего интернет-соединения.

Отправляйтесь в магазин Xbox и найдите Call of Duty: Warzone в разделе «Рекомендуемые». Если вы не видите Call of Duty: Warzone , вы можете найти его, выполнив поиск Warzone .

На странице Call of Duty: Warzone найдите и выберите вариант загрузки Warzone .Помните: Warzone можно играть бесплатно. Вы не будете платить.

Battle.net

Вам понадобится около 82 ГБ свободного места на жестком диске для загрузки и установки Warzone и обновления первого дня. Это обновление необходимо установить полностью, чтобы получить доступ к Warzone . Скорость загрузки может различаться в зависимости от региона, типа подключения и скорости вашего интернет-соединения.

Запустите настольное приложение Battle.net .
Войдите в свою учетную запись Blizzard.
Выберите Call of Duty: Modern Warfare .
Нажмите кнопку Установить , чтобы загрузить и установить игру.

Установка — Справочный центр AnyDesk

AnyDesk — это решение для удаленного обслуживания для 28 языков и 8 платформ.
Запустите AnyDesk, переносной или установленный, готовый за пару секунд.
Найдите AnyDesk для своей платформы в разделе «Загрузки».
См. Также: StartUp и Close AnyDesk, чтобы узнать о различиях переносимой и установленной версий.
Установка может быть выполнена из командной строки. См. Также: Автоматическое развертывание

Мобильные платформы Android и iOS распространяются через Play Store, Apple App Store, а также через Amazon Store.
Для дистрибутивов Linux, совместимых с Red Hat и Debian, AnyDesk предлагает репозитории.

Клиенты с лицензией Professional или Power могут использовать настраиваемый клиент, который называется custom-client .
Custom-клиенты генерируются в веб-интерфейсе AnyDesks, а именно MyAnyDesk Portal, с индивидуальными настройками, разрешениями и логотипом.

Примечание. AnyDesk может запускать несколько экземпляров. Пользователи могут одновременно запускать как стандартные, так и настраиваемые клиенты.

Список поддерживаемых операционных систем

Окна
XP SP2
Windows 7
Windows 8.1
Windows 10

Windows Server
2003 SP2
2008 R2
2012 г.
2016
2019

macOS
10.11 Эль-Капитан
и новее

Android
4,4 бутерброд с мороженым
Amazon Fire OS 4
и новее

ChromeOS
Устройства с PlayStore

Linux
Ubuntu 18.04 и новее
Debian 9 и новее
Fedora 29/30/31/32
CentOS 7 и новее
Red Hat Enterprise Linux (RHEL) 7 и новее
OpenSUSE 42/15

Raspberry Pi
Raspberry Pi 2 и новее
Только Raspbian и
Поддерживается ОС Raspberry Pi (32 бит)

¹ Старые версии AnyDesk, поддерживающие macOS 10.10 можно найти здесь.

Примечание: имейте в виду, что в сеансах Wayland, которые можно выбрать на экране входа в систему, поддерживаются только исходящие сеансы. Входящие сеансы возможны только в рамках сеанса Xorg.

Инструкция по установке

Окна	загрузите установочный файл .exe со страницы загрузки веб-страниц AnyDesk, запустите его и, по желанию, установите AnyDesk как услугу
macOS	скачать установку .dmg со страницы загрузки веб-страниц AnyDesk, запустите его и, по желанию, установите AnyDesk как услугу
iOS и Android	получить доступ к магазину приложений для платформы, Play Store или App Store, и установить приложение напрямую
FreeBSD	загрузите файл .tar.gz со страницы загрузки веб-страниц AnyDesk, извлеките содержимое и запустите двоичный файл.
Linux	для дистрибутивов Linux, совместимых с Debian и Red Hat, мы настоятельно рекомендуем использовать репозитории AnyDesk Linux, описанные ниже, для других дистрибутивов — .tar.gz можно загрузить со страницы загрузки веб-страниц AnyDesk.

Репозитории Linux и установка

Рекомендуемый способ установки AnyDesk в дистрибутивах Linux, совместимых с Debian и Red Hat, заключается в использовании официальных репозиториев AnyDesk, которые предоставляют последнюю стабильную версию:

Для особых ситуаций также доступны репозитории со старыми версиями AnyDesk (после v5):

Примечание: Все команды из приведенной выше инструкции howto должны выполняться от имени пользователя root .

Последняя версия AnyDesk для Linux, поддерживающая RHEL / CentOS 6 и более старые версии Debian / Ubuntu, — v5.0.0 и доступна для загрузки (включая предыдущую версию) здесь https://download.anydesk.com/linux/

Для других дистрибутивов AnyDesk также предоставляется в архивах .tar.gz , доступных для загрузки в разделе Загрузки на веб-странице AnyDesk, однако эти установки официально не поддерживаются. Пожалуйста, следуйте за файлом README в самом архиве для получения подробной информации.

Необходимые зависимости в Linux: libc6 (> = 2.7), libgcc1 (> = 1: 4.1.1), libglib2.0-0 (> = 2.16.0), libgtk2.0-0 (> = 2.20.1) , libstdc ++ 6 (> = 4.1.1), libx11-6, libxcb-shm0, libxcb1, libpango1.0-0, libcairo2, libxrandr2 (> = 1.3), libx11-xcb1, libxtst6, libxfixes3, libxdamage1 и libgtkglext1.

Начало работы — Appium

Переключить навигацию

Около Введение
Клиенты Appium
Начиная
Поддерживаемые платформы
Документация по API
Драйверы XCUITest (iOS)
XCUITest Real Devices (iOS)
UIAutomation (iOS)
UIAutomation Safari Launcher (iOS)
UIAutomator (Android)
UIAutomator2 (Android)
Эспрессо (Android)
Windows
Safari (Mac / iOS)
Геккон (Firefox)
Mac
Mac2
Команды Положение дел
Выполнить мобильную команду
Сессия
Создайте
Конец
Получите возможности сеанса
Вернись
Скриншот
Источник
Таймауты
Таймауты
Неявное ожидание
Асинхронный скрипт
Ориентация
Получить ориентацию
Установить ориентацию
Геолокация
Получить геолокацию
Установить геолокацию
Журналы
Получить типы журналов
Получить журналы
События
Журнал событий
Получить события
Настройки
Обновить настройки
Получить настройки устройства
Выполнить скрипт драйвера
Устройство
Деятельность
Начать деятельность
Текущая активность
данный пакет
Приложение
Установить приложение
Установлено приложение
Запустить приложение
Фоновое приложение
Закрыть приложение
Сбросить приложение
Удалить приложение
Активировать приложение
Завершить приложение
Получить состояние приложения
Получить строки приложения
Завершить тестовое покрытие
Буфер обмена
Получить буфер обмена
Установить буфер обмена
Эмулятор
Мощность переменного тока
Мощность
Файлы
Отправить файл
Вытяните файл
Вытащить папку
Взаимодействия
Встряхнуть
Замок
Разблокировать
Заблокировано
Повернуть
Ключи
Нажмите код клавиши
Длительное нажатие кода клавиши
Скрыть клавиатуру
Показана клавиатура
Сеть
Переключить режим полета
Переключить данные
Переключить Wi-Fi
Переключить службы геолокации
Отправить смс
GSM звонок
GSM сигнал
Голос GSM
Скорость сети
Данные о производительности
Получить данные о производительности
Типы данных производительности
Запись экрана
Начать запись экрана
Остановить запись экрана
Симулятор
Выполнить Touch ID
Переключить регистрацию Touch ID
Система
Открыть уведомления
Системные панели
Системное время
Плотность отображения
Аутентификация
Отпечаток пальца
Элемент
Найти элемент
Найти элементы
Действия
Нажмите
Отправить ключи
Очистить
Атрибуты
Текст
имя
Атрибут
Выбрано
Включено

Входная дверь квартиры — советы по выбору.Как обеспечить безопасность жилища при выборе входной двери?

На что следует обратить внимание при выборе входной двери?
Надежность замков и петель
Материалы изготовления и внутреннего наполнения
Дизайн и другие важные характеристики

На что следует обратить внимание при выборе входной двери?

Выбор входной двери в квартиру отличается от выбора изделия в частный дом.Это зависит от различных нюансов, таких как площадь проживания, расположение двери, технические параметры, наличие / отсутствие антивандального покрытия и т. Д.

При покупке входной двери всегда обращайте внимание на следующие параметры:

безопасность и надежность;
измерения;
тепло- и звукоизоляция;
дизайн и внешний вид.

Безопасность дома — главный параметр дверной установки.Основные функции:

Таким образом, сведения о количестве и надежности замков, прочности дверных петель, качестве используемых материалов заслуживают внимательного изучения.

Надежность замков и петель

Запорный механизм и петли имеют большое значение независимо от того, какой тип входной двери в квартиру вы выберете.

Среди разновидностей замков обычно используются замки с рычажным и цилиндрическим приводом.Установка замков разных типов добавляет надежности и гарантирует больший уровень безопасности при использовании. Это затрудняет взлом двери, поэтому не беспокойтесь о своем имуществе.

Двери, обеспечивающие безопасность, оборудованы несколькими замками . Обычно один из них является базовым для повседневных нужд, а остальные используются, если вы решили отправиться в дальнее путешествие.

Петли в основном используются на входных дверях в квартиру: они стыковые (или врезные) и на шариковых опорах.Иногда используются скрытые петли; они защищены от порезов.

Прикладные (они же врезные) петли — наиболее распространенный вариант, они считаются наиболее надежными и удобными в использовании. Петли на шарикоподшипниках обычно используются на тяжелых и массивных дверях.

СОВЕТ! Петли должны выдерживать вес дверного полотна. Качественные изделия не деформируются в процессе эксплуатации — не скрипят и не прилипают. Выберите модель с 3–4 петлями, чтобы равномерно распределить вес полотна и предотвратить провисание двери.

Материалы изготовления и внутреннего наполнения

При выборе входной двери учитывайте:

материалы, из которых изготовлена дверь;
и какой наполнитель используется для звуко- и теплоизоляции.

Дерево и металл чаще всего используются для изготовления дверей в городскую квартиру. Если ваша квартира расположена в тихом и (относительно) безопасном районе , достаточно крепкой деревянной двери .Тем, кто живет по соседству с агрессивными соседями, стоит выбрать качественную армированную стальную дверь .

Любое надежное изделие должно иметь качественную внутреннюю начинку . Внутренняя конструкция ворот состоит из секций, ограниченных стальными ребрами жесткости с изоляционными материалами между ними.

Дешевые версии имеют сотовый картон в качестве изоляции. Это не очень удачный вариант — такое изделие имеет малый вес; он не может обеспечить необходимый уровень звукоизоляции.

Специалисты рекомендуют выбирать минеральную плиту , полистирол или полиуретан , чтобы избавиться от шума от входа. Эти изоляционные материалы не пропускают посторонние звуки, и в то же время сохраняют тепло внутри дома. Хотите добиться большей звукоизоляции дверного полотна? Убедитесь, что по периметру установлена прокладка.

Дизайн и другие существенные характеристики

Помимо вышеперечисленных нюансов, входную дверь в квартиру следует подбирать исходя из ее конструкции .Он задает общий тон интерьеру и помогает хозяевам квартиры быть в хорошем настроении, ведь они используют этот продукт каждый день.

Обратите внимание на внешний вид и декоративные свойства двери. Следует внимательно подбирать цветовую палитру и фактуру полотна , если хотите, чтобы он гармонировал с интерьером. Поверхность может быть покрыта панелями МДФ, эко-шпоном, фанерой, имитирующей дерево, или просто покрашена красками и лаком.

Хотите создать в своей квартире больше комфорта? Тогда обратите внимание на правую дверь типоразмера .Правильные размеры влияют на качество монтажа. Измерьте необходимые размеры проема и дверного полотна , либо воспользуйтесь услугами специальных фирм, чтобы избежать трудностей при установке.

Последний параметр — цена . Не покупайте самую дешевую дверь! В противном случае вы рискуете получить некачественный товар, который быстро выйдет из строя. Однако разумно оценит ваши возможности и купит дверь, исходя из своих финансовых возможностей.
