Устройство дисковой пилы. Устройство и принцип работы дисковой пилы: полное руководство

Как устроена дисковая пила и какие у нее основные элементы. Каков принцип работы дисковой пилы. Какие бывают виды дисковых пил и в чем их особенности. Как правильно выбрать дисковую пилу для работы.

Устройство дисковой пилы: основные элементы конструкции

Дисковая пила состоит из следующих основных элементов:

• Электродвигатель — обеспечивает вращение пильного диска
• Пильный диск — режущий элемент пилы
• Защитный кожух — закрывает большую часть пильного диска
• Опорная платформа — обеспечивает опору и перемещение пилы по заготовке
• Рукоятка с выключателем — для удержания и управления пилой
• Механизм регулировки глубины пропила
• Механизм регулировки угла наклона пильного диска

Основным рабочим органом является пильный диск, закрепленный на валу электродвигателя. Диск имеет зубья по окружности для выполнения пропила.

Принцип работы дисковой пилы

Принцип работы дисковой пилы заключается в следующем:

1. При включении электродвигатель начинает вращать пильный диск с высокой скоростью (3000-5000 об/мин).
2. Оператор устанавливает пилу на заготовку и плавно перемещает ее вперед.
3. Вращающийся пильный диск врезается в материал и выполняет пропил.
4. Глубина и угол пропила регулируются соответствующими механизмами.
5. Опилки удаляются через патрубок пылеотвода.

Как устроена подача заготовки в дисковой пиле? Заготовка остается неподвижной, а оператор перемещает пилу по ней вручную или с помощью направляющей шины.

Виды дисковых пил и их особенности

Существует несколько основных видов дисковых пил:

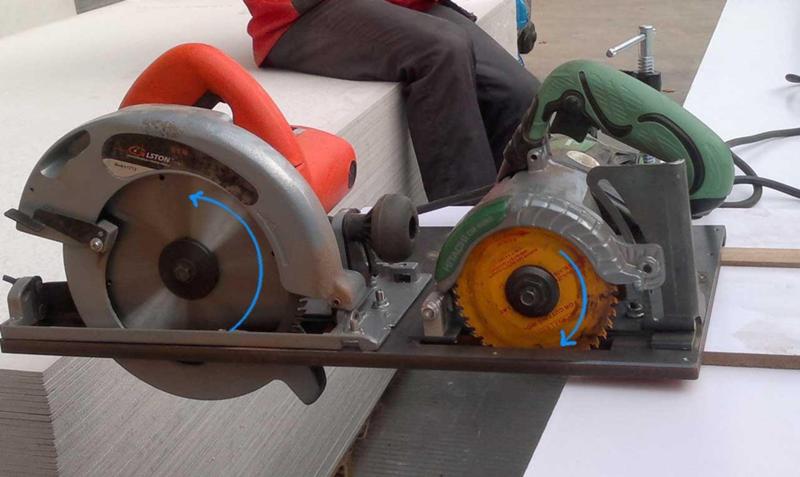

• Ручные дисковые пилы — компактные и мобильные
• Настольные дисковые пилы — стационарные, для точных работ
• Торцовочные пилы — для поперечного пиления под углом
• Погружные пилы — для выполнения врезов
• Аккумуляторные модели — автономные, без проводов

Каковы особенности каждого вида дисковых пил? Ручные отличаются мобильностью, настольные — точностью, торцовочные — специализацией на угловых пропилах, погружные — возможностью врезания, аккумуляторные — автономностью.

Как выбрать дисковую пилу: основные параметры

При выборе дисковой пилы следует обратить внимание на следующие параметры:

• Мощность двигателя — влияет на производительность
• Диаметр пильного диска — определяет глубину пропила
• Частота вращения диска — влияет на чистоту реза
• Угол наклона пильного диска — для косых пропилов
• Наличие лазерного указателя — для точного пиления
• Плавный пуск — снижает рывок при включении

Как правильно подобрать дисковую пилу? Нужно учитывать объем и характер планируемых работ, обрабатываемые материалы, требуемую мобильность и точность пиления.

Техника безопасности при работе с дисковой пилой

При работе с дисковой пилой необходимо соблюдать следующие правила безопасности:

1. Использовать защитные очки и наушники
2. Надежно закреплять обрабатываемую заготовку
3. Не снимать защитный кожух пильного диска
4. Не касаться руками вращающегося диска
5. Отключать пилу от сети при замене диска
6. Использовать острые и подходящие по размеру диски
7. Не перегружать двигатель пилы

Как обеспечить безопасность при пилении? Нужно строго соблюдать инструкцию по эксплуатации и использовать средства индивидуальной защиты.

Обслуживание и уход за дисковой пилой

Для поддержания дисковой пилы в рабочем состоянии требуется:

• Регулярно очищать корпус и вентиляционные отверстия
• Проверять состояние щеток электродвигателя
• Смазывать подшипники и движущиеся части
• Своевременно затачивать или заменять пильные диски
• Проверять надежность всех креплений
• Хранить пилу в сухом месте

Как продлить срок службы дисковой пилы? Нужно регулярно обслуживать инструмент, не допускать перегрузок и использовать качественные расходные материалы.

История создания дисковой пилы

История создания дисковой пилы насчитывает несколько веков:

• 1777 год — Сэмюэл Миллер получил патент на круглую пилу
• 1810 год — Табита Бэббит создала прототип дисковой пилы
• 1922 год — Раймонд Деволт изобрел радиально-консольную пилу
• 1929 год — Арт Эммонс разработал первую ручную дисковую пилу
• 1960-е годы — появление электрических дисковых пил

Как развивалась конструкция дисковой пилы? От простых механических моделей до современных высокотехнологичных инструментов с электронным управлением.

Дисковые пилы — устройство, виды, функции, особенности

Рубрика: Электропилы

Дисковые электропилы часто используются во время проведения ремонтных и строительных работ. Они предназначены для продольной и поперечной резки древесины, а также для проделки отверстий и пазов в досках и брусьях.

Устройство дисковой пилы

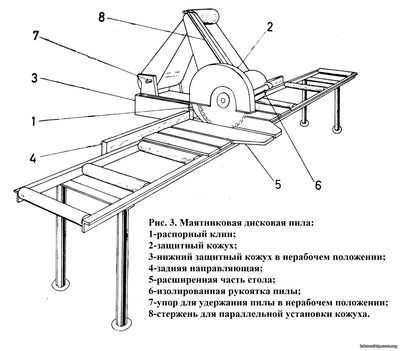

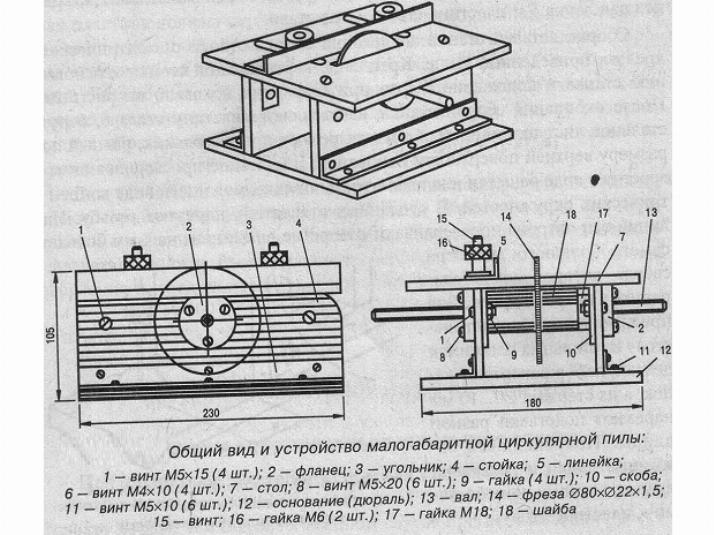

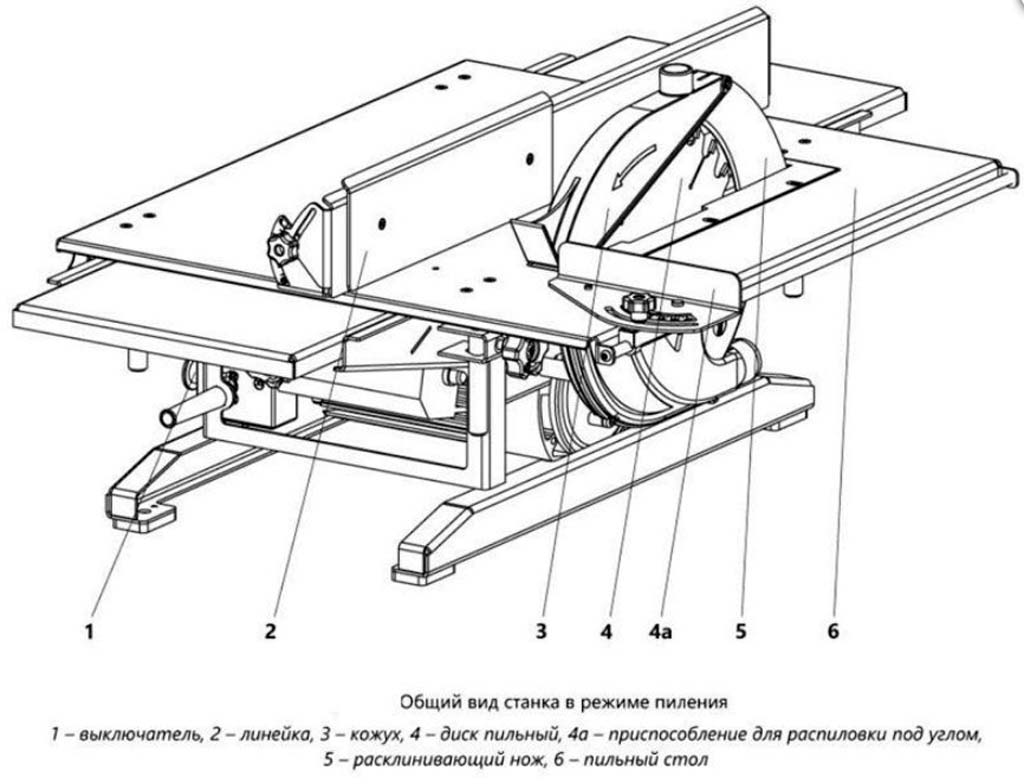

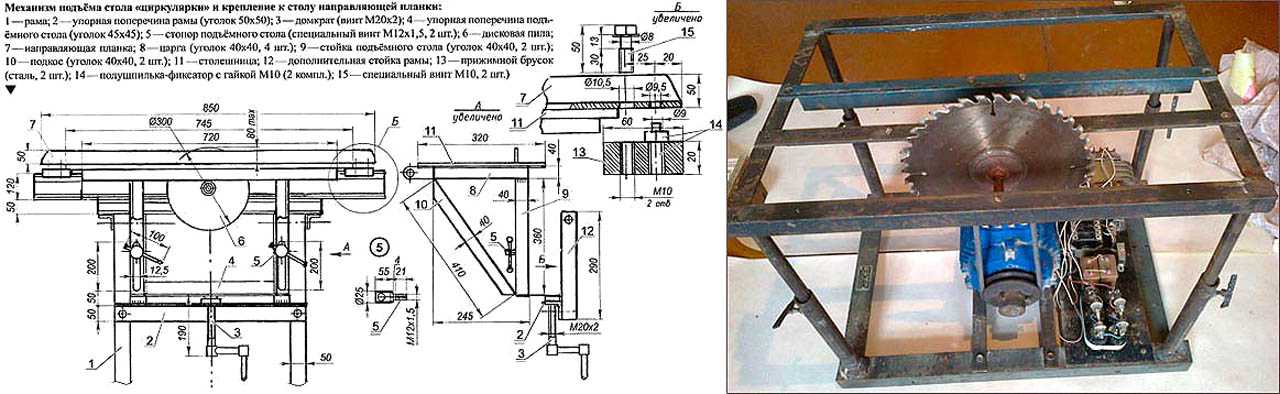

Дисковая или настольная электрическая циркулярная пила состоит из плоской гладкой станины, которая комплектуется приводом. На нем в вертикальном положении установлен режущий диск. Для более комфортной эксплуатации каждая дисковая пила оснащена рукояткой, оборудованной кнопкой включения и другими вспомогательными приспособлениями.

К ним относятся:

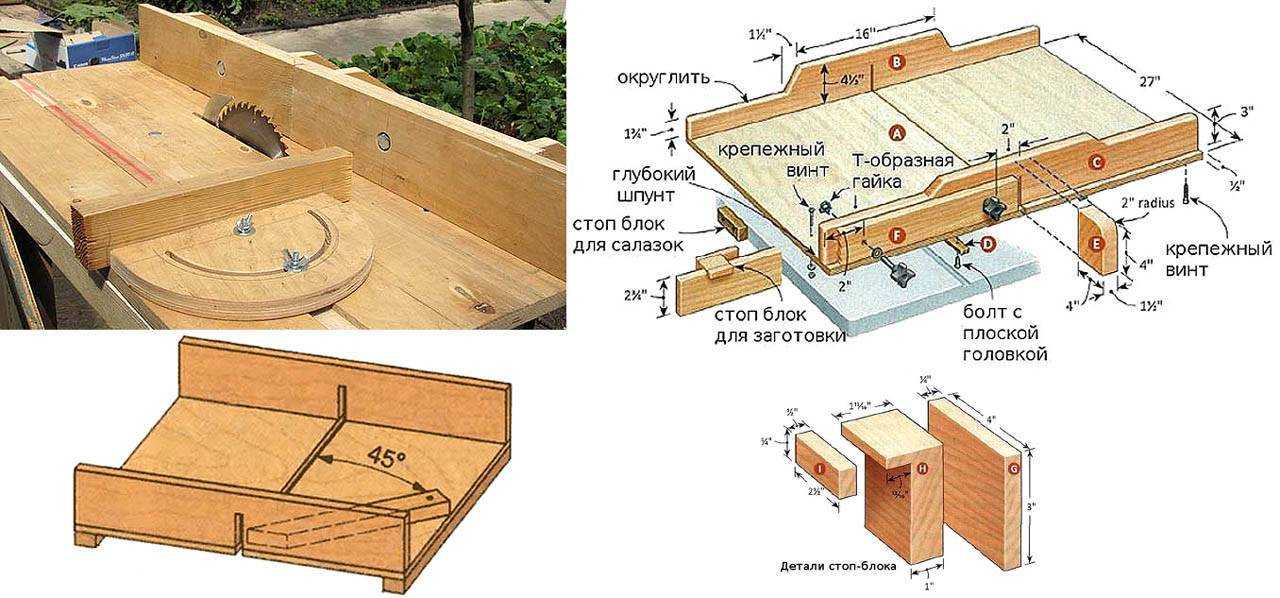

• направляющие линейки – необходимы для ровного ведения пилы по древесине и получения максимально ровной аккуратно линии реза;
• сопло – предназначено для отвода опилок в сторону от рабочей поверхности;
• шарниры, соединенные в один механизм – они позволяют резать материал под любым требуемым оператором углом.

По своей конструкции циркулярная электропила может отличаться в зависимости от модели.

Это зависит от таких факторов, как:

• скорость работы;
• мощность встроенного привода;
• максимально допустимая толщина распила;
• наличие дополнительных функций, позволяющих повысить комфорт и безопасность при эксплуатации инструмента.

Любая дисковая электропила работает по одному и тому же принципу. Включив инструмент, оператору достаточно плотно прижать станину к древесине или к поверхности другого материала, и начать плавно вести пилу в требуемом для резки направлении. В это время диск, вращающийся на скорости около 5000 об/мин, будет производить распил обрабатываемой заготовки.

Виды циркулярных электропил

Дисковые электропилы делятся между собой по мощностным параметрам и предназначению. На рынке встречаются инструменты с такими параметрами:

• 800–1200 Ватт – оборудование с этой мощностью предназначено для распила древесины толщиной до 4,5 см. Для его эксплуатации используются режущие диски диаметром 13–16 см. Эти циркулярные пилы не подходят для резки материалов, обладающих сложной текстурой. Среди преимуществ оборудования выделяются небольшие габариты и сравнительно низкая стоимость;

• 1200–1800 Ватт – инструменты с этими мощностными показателями подходят для резки древесины, толщина которой не превышает 6 см. Диаметр режущих дисков не должен превышать 20 см. Дисковые пилы с такой мощностью относятся к среднему ценовому сегменту;

• 1800–2000 Ватт – для установки на оборудование этого типа подходят диски диаметром до 35 см. Эти циркулярные электропилы хорошо справляются с резкой крупной древесины и листового металла. Некоторые модели с такими показателями мощности комплектуются приспособлениями, позволяющими закрепить их на стационарном верстаке. Это упрощает эксплуатацию инструмента при распиловке больших объемов обрабатываемого материала.

Техника первого типа лучше всего подходит для нерегулярной бытовой эксплуатации. Каждая такая мини-пила позволяет выполнить распил древесины в самых труднодоступных местах. Оборудование второго и третьего типа лучше всего зарекомендовало себя при решении более сложных задач с большими количествами обрабатываемых материалов.

Дисковые электропилы – как выбрать инструмент?

При выборе циркулярной электропилы нужно придерживаться нескольких важных критериев.

Они включают:

• способ крепления – большинство циркулярных электропил работают во время движения их по поверхности обрабатываемого материала. В отличие от них стационарная дисковая пила надежно крепится в начальной точке, а сам материал движется оператором по направлению к ней;

• функция регулировки оборотов режущего диска – важно помнить, что распил того или иного материала требует подходящей скорости вращения диска. Именно поэтому для работ с древесиной и металлом лучше выбирать инструмент, оборудованный функцией регулировки скорости вращения насадки;
• функция погружения диска во время распила – дисковая электрическая пила с такой способностью поможет при распиловке цельных плит. При работе она смещается в вертикальной плоскости, что дает оператору возможность начать резку материала с его середины;
• возможность мгновенной остановки диска – это повышает безопасность при эксплуатации электропилы и дает возможность остановить резку именно в том месте, которое требуется оператору;
• наличие лазерной разметки и встроенного освещения – эти опции повышают качество распиловки и помогают сделать линию реза максимально точной;
• функция плавного пуска – исключает риск динамичного рывка во время включения инструмента. Эта функция необходима в случае, если электропила с диском оборудована мотором, мощность которого превышает 1500 Ватт. Она снижает нагрузки на движущиеся механизмы инструмента и электрическую сеть в момент его включения;
• количество режущих насадок – для решения большинства бытовых и строительных задач подходят однодисковые пилы. Гораздо реже используется двухдисковая циркулярная электропила. Она предназначена для распиловки довольно крупных и твердых материалов: арматуры, толстых брусьев и пенобетона.

Важную роль при выборе дисковой пилы играет страна, в которой она изготовлена. Самой большой популярностью среди профессионалов пользуются инструменты, выпущенные в Германии и США. Техника российского производства хорошо зарекомендовала себя при эксплуатации в быту и чаще всего используется для решения простых задач.

0

Понравилась статья? Поделить с друзьями:

как разобрать электропилу и провести диагностику

Дисковая ручная пила является достаточно практичным инструментом, с помощью которого можно быстро распилить деревянную заготовку любой длины и ширины вдоль или поперек, раскроить любой листовой материал на древесной основе. Кроме всего, после смены оснастки дисковой пилой можно резать пластик, металлический профнастил и профлист. Несмотря на простоту конструкции и высокую надежность данного агрегата, он подвержен поломкам, как и любой электроинструмент. Но в большинстве случаев ремонт циркулярной пилы можно провести самостоятельно в домашних условиях.

Содержание

• 1 Устройство и принцип работы дисковой пилы
• 2 Основные неисправности и их признаки
• 3 Разборка инструмента
• 4 Ремонт дисковой пилы своими руками
  • 4.1 Пила не включается
  • 4.2 Двигатель греется
  • 4.3 Горят щетки
  • 4.4 Заклинило вал во время работы
  • 4.5 Пила останавливается в процессе работы
  • 4.6 Сильно греется корпус редуктора
  • 4.7 Пила не набирает мощность
  • 4.8 Появились посторонние звуки при работе

Устройство и принцип работы дисковой пилы

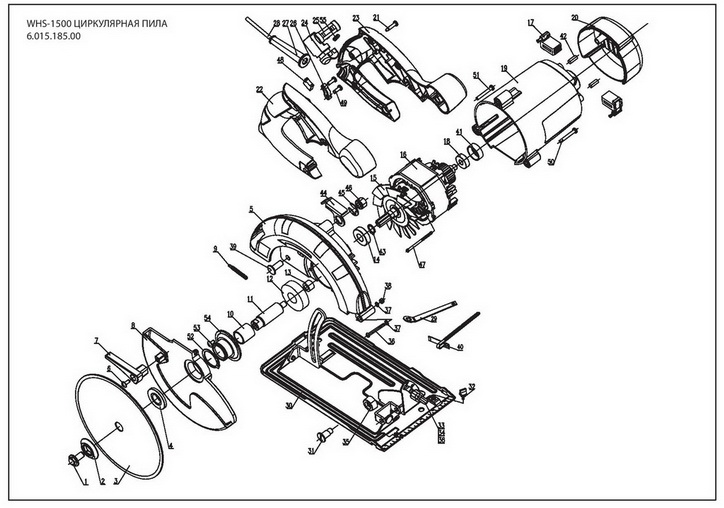

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

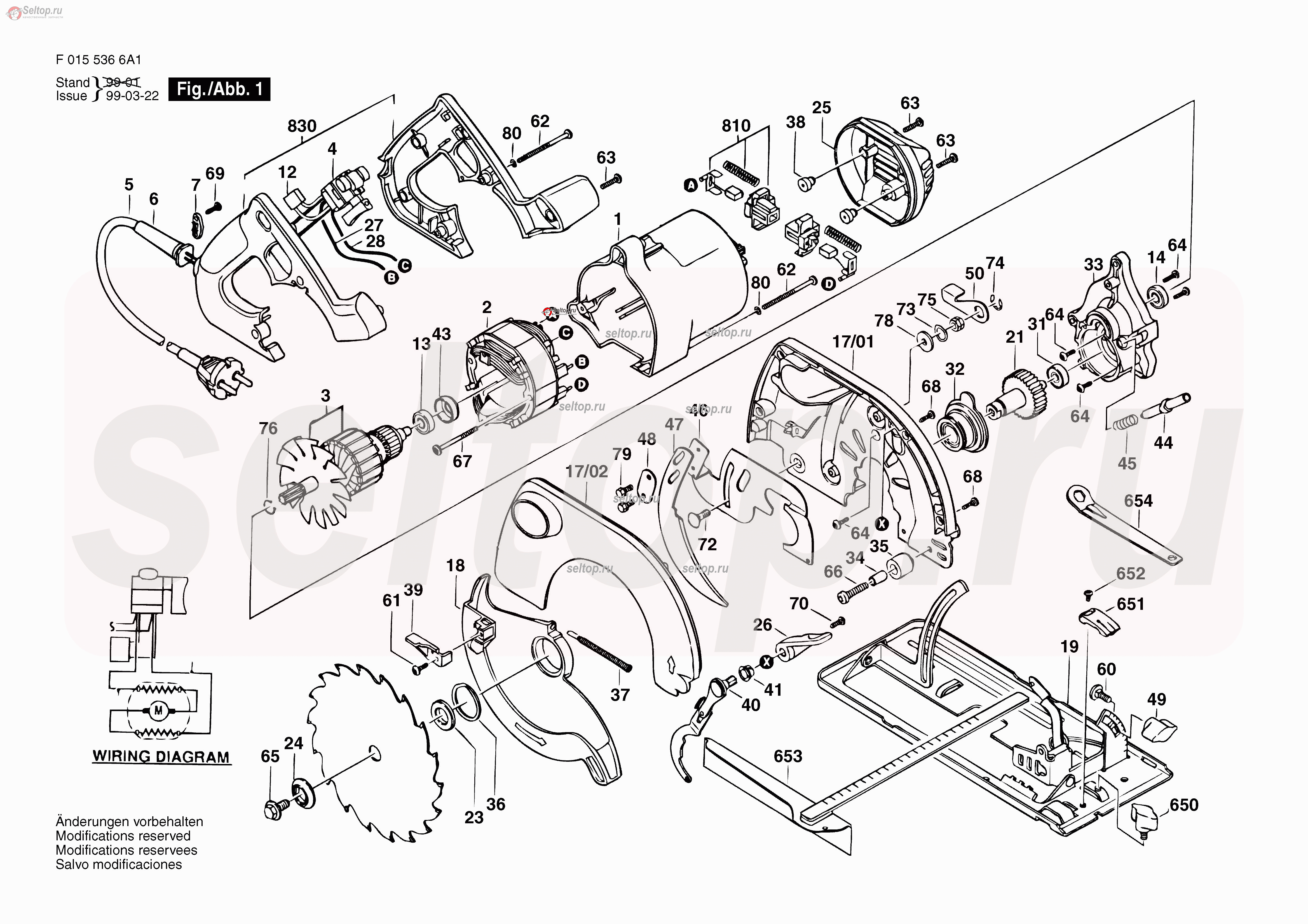

В состав агрегата входят следующие основные элементы.

1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Разборка инструмента

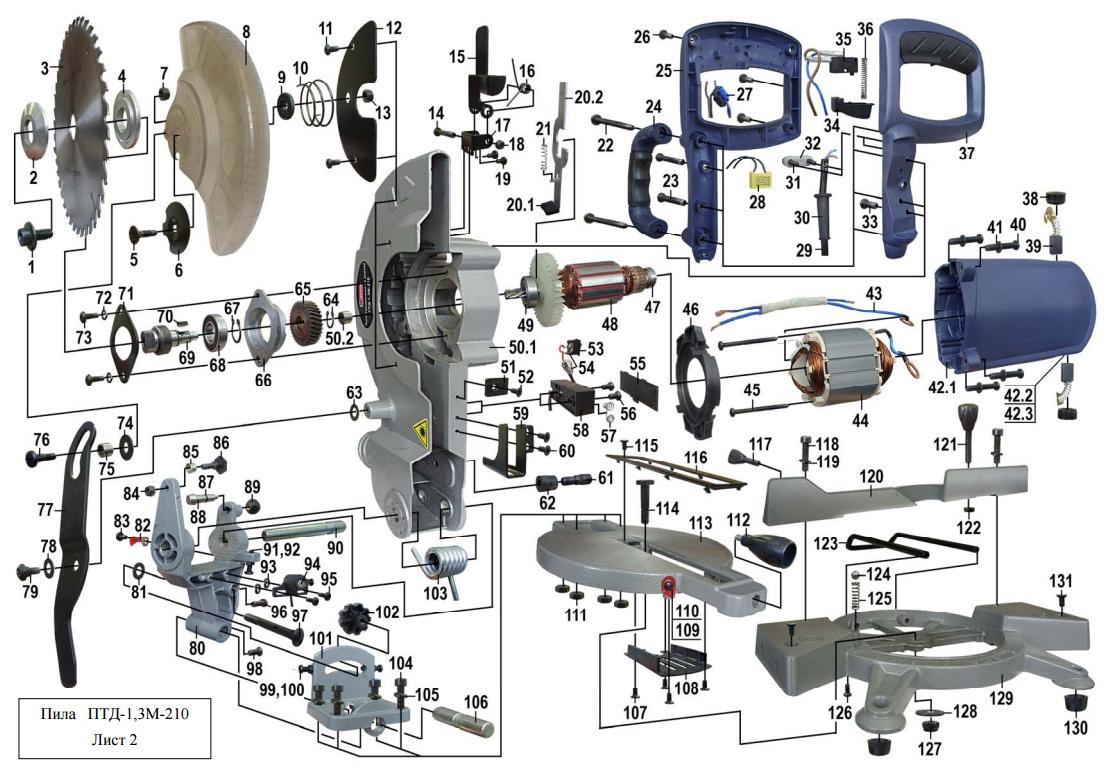

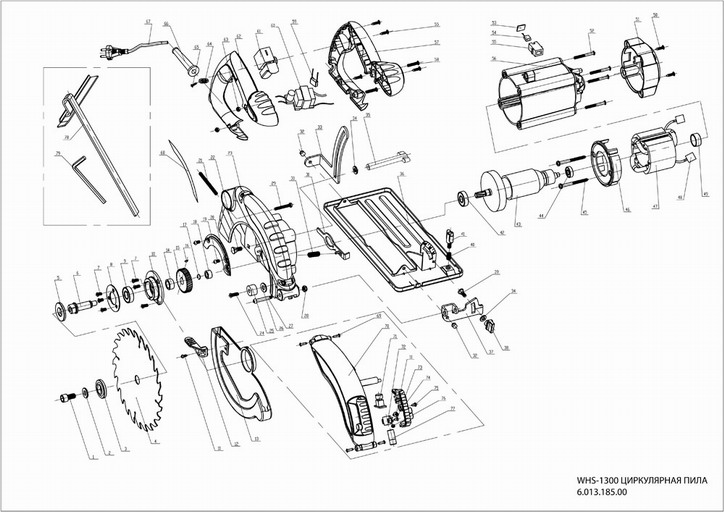

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.

2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.

3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.

4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.

5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.


6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.


7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.

8. Также открутите винты, удерживающие подвижный кожух пилы.

9. Отсоедините оба защитных кожуха от электропилы.


10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.

11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.


12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.


13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.

14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.

15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.

16. Выкрутив крепеж, разъедините оба узла.

17. В отсоединенной части корпуса двигателя вы увидите катушку статора.

18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.


19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.


На этом полная разборка дисковой пилы заканчивается.

Ремонт дисковой пилы своими руками

Приступая к ремонту агрегата своими руками, не обязательно его разбирать полностью для выяснения причин поломки. Некоторым неисправностям свойственны специфические симптомы, по которым можно определить проблему и уже целенаправленно разбирать ту или иную часть аппарата.

Пила не включается

Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель, при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку).

Совет! Перед проверкой кабеля нужно разобрать электрическую вилку и убедиться в надежности подсоединения к ее штырям проводников шнура.

Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.

Если сетевой кабель цел, то в поисках неисправности проделайте следующее.

1. Прозвоните тестером всю цепь, начиная от входа кабеля в агрегат до пусковой кнопки. Также следует проверить контакты кнопки на ее входе и выходе при нажатой клавише. В нормальном состоянии разорванная цепь должна замыкаться. Прозвоните все провода после кнопки, идущие к щеткам двигателя.
2. Если с проводниками все в порядке, проверьте, насколько износились электроды щеток. После износа электрода на 2/3 от первоначального размера его следует заменить. Щетки, независимо от того, насколько износилась каждая из них, меняются парами.
3. Если щетки находятся в исправном состоянии, то, вероятнее всего, вышел из строя двигатель. В его обмотках могли произойти обрыв либо межвитковое замыкание. В таком случае ремонт двигателя лучше доверить специалистам, которые произведут перемотку катушек статора или якоря.

Двигатель греется

Агрегат может чрезмерно нагреваться, например, при интенсивном его использовании, а также при пилении твердых пород древесины или использовании пильного диска с большим количеством зубьев, когда нагрузка на двигатель возрастает в разы. Также вызывают перегрев мотора неисправности, связанные с обмотками статора и якоря, которые устраняются лишь в сервисном центре.

Горят щетки

Сильное искрение из-под щеток вызывается чрезмерным их износом, когда пружина уже не может прижимать электроды к коллектору с требуемой силой. Чтобы заменить щетки, нужно отсоединить крышку двигателя или извлечь их через специальные отверстия в корпусе двигателя (зависит от модели электропилы).

Заклинило вал во время работы

Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор. Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря. Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.

В некоторых случаях редуктор может заклинить при полном разрушении подшипника.

Пила останавливается в процессе работы

Остановку двигателя в большинстве случаев вызывают полостью изношенные электрические щетки. Когда контакт между электродом щетки и ламелями коллектора нарушается, происходит выключение агрегата.

Нередко при покупке щеток для данного аппарата попадаются изделия с коротким проводником, соединяющим электрод с пластиной. Этот проводник находится внутри пружины и не дает ей полностью разжаться. Когда электрод изнашивается до определенной длины, то прижим его к коллектору прекращается, поскольку этому препятствует короткий проводник. Если вы, осматривая щетку, обнаружите, что она еще не изношена и пружина не разжимается, то деталь следует заменить.

Сильно греется корпус редуктора

Быстрый нагрев редуктора происходит в случае, если пришел в негодность подшипник вала, на котором закреплена шестерня и крепится оснастка. В таком случае кроме нагрева вы можете заменить появление посторонних шумов в данном узле аппарата. Необходимо разобрать редуктор и поменять подшипник. Также редуктор будет греться, если в нем недостаточно смазки или она полностью отсутствует.

Совет! Периодически следует разбирать редуктор и проверять наличие смазки. При необходимости, обильно заправляйте смазкой внутреннее пространство узла. Для этих целей можно использовать специальную смазку для редукторов болгарки.

Пила не набирает мощность

Если во время использования агрегата вы заметили падение его мощности, то сначала рекомендуется проверить уровень напряжения в сети. Иногда даже незначительное его падение может негативным образом сказываться на мощности электроинструмента.

Также потеря мощности может наблюдаться при износе подшипников якоря либо подшипника редуктора. В таком случае будут слышны посторонние шумы, ранее не свойственные данному агрегату. По их локализации можно определить, где находится проблемный подшипник — в редукторе или двигателе. Для замены подшипников потребуется разобрать дисковую пилу. Как это сделать, было описано выше.

Если во время работы агрегата посторонних шумов не слышно, а двигатель все равно плохо развивает обороты и мощность, то обратите внимание на его коллектор. Обычно на нем можно увидеть круговую искру (огненное кольцо). Это может происходить из-за межвиткового замыкания катушки якоря либо накопления грязи между ламелями коллектора.

Раскройте корпус двигателя и внимательно осмотрите коллектор (место, по которому скользят электроды щеток). Он состоит из параллельно расположенных полосок (ламелей). Между ними имеется небольшой зазор. Когда этот зазор забивается токопроводящей графитовой пылью, образующейся при износе щеток, то между ламелями происходит короткое замыкание, и появляется горящее кольцо вокруг них.

Проблема решатся заменой изношенных щеток и прочисткой зазоров между ламелями с помощью зубной щетки, ваты и спирта, с последующей полировкой пластин мелкой наждачной бумагой.

В некоторых случаях падение мощности может вызвать неисправная кнопка пуска. Если проверка тестером подтвердила ее неисправность, то деталь следует заменить на новую, так как она не подлежит ремонту.

Появились посторонние звуки при работе

Появление скрежета и других посторонних звуков могут вызвать неисправные подшипники или шестерни редуктора и вала с изношенными или сломанными зубьями. На следующем рисунке стрелкой показано, где находится шестерня якоря.

Шестерня, расположенная на валу двигателя, может слизываться при заклинивании пилы в твердой или рыхлой древесине. Обычно шестерня редуктора при этом не страдает. Чтобы устранить данную поломку, придется полностью менять якорь двигателя. В случае поломок подшипников их несложно снять с помощью съемника и заменить на новые.

История циркулярной пилы

Сегодня мы хотели бы отдать заслуженную честь одному из самых важных изобретений в нашей отрасли (особенно в ее части, связанной с лесопереработкой): циркулярной пиле. Как и многие продукты промышленной революции, история циркулярной пилы — это история, основанная не только на фактах, но и на легендах, которые одинаково интересны.

Что такое циркулярная пила?

Циркулярная пила, пожалуй, наиболее часто используемая сегодня пила, широко используемая как в профессиональных строительных проектах, так и в домашнем ремонте своими руками. Этот электроинструмент использует круглое металлическое лезвие с острыми зубьями для резки различных материалов, таких как дерево, металлы, цементные блоки, кирпич, стекловолокно, пластик и сланец.

Лезвие циркулярной пилы вращается механически, обеспечивая чистый срез материала, и может быть закреплено на столе или использоваться в ручном оборудовании для левшей или правшей. Различные лезвия используются для наиболее эффективной резки различных типов материалов.

Использование циркулярной пилы быстро и эффективно. Просто отрегулируйте пилу на правильную высоту и глубину, выровняйте ее в том месте, где вы хотите сделать разрез, и нажмите на нее с достаточной силой, чтобы скользить по материалу, но не слишком сильно. Эта простота использования сделала циркулярную пилу популярной во многих областях с момента ее изобретения в 1700-х годах.

Изобретение циркулярной пилы: краткая история

Обычно говорят, что Сэмюэл Миллер получил британский патент № 1152 в 1777 году на то, что считается первой циркулярной пилой. Некоторые утверждают, что формулировка в его патенте указывает на то, что в то время широко использовалось само круглое лезвие — это был сам станок для пилы, который изобрел Миллер.

Патентный чертеж ранней настольной (циркулярной) пилы. Будучи шейкером, Табита Бэббит не запатентовала свою оригинальную версию.

Как и в случае со многими изобретениями, сведения о ранней истории циркулярной пилы противоречивы. Некоторые свидетельства показывают, что Гервинус из Германии построил нечто подобное в 1780 году, в то время как другие утверждают, что голландцы изобрели это устройство примерно за сто лет до этого.

Чуть позже мы слышим о человеке по имени Уолтер Тейлор, который в начале 19 века снабжал Королевский флот высококачественными такелажными блоками. Тейлор отвечал за множество патентов, связанных с обработкой древесины, но не за саму машину. Но история доказала, что он использовал дисковые пилы на своих мельницах.

Как и многие изобретения того времени, циркулярная пила была разработана одинаково и независимо во всех частях развивающегося мира. Все эти истории о появлении циркулярной пилы в Европе кажутся полностью отделенными от ее появления в Америке — или, по крайней мере, от американских легенд.

В США, а именно в Гарварде, штат Массачусетс, женщина-шейкер по имени Табита Бэббит, как говорят, также изобрела циркулярную пилу полностью по собственному желанию и дизайну в 1810 году. Согласно легенде, ей пришла в голову эта идея, когда она смотрела два Шейкеры борются с ямной пилой. В то время эти пилы могли пилить только в одном направлении, что делало распиловку бревен ужасно утомительной задачей.

Лесорубы тратят половину своей энергии на то, чтобы двигать пилой вперед и назад, пиля только при движении вперед. Бэббит заметил неэффективность этого метода и задался целью сделать пилу, которая тратила бы меньше времени и усилий. Она создала оловянный диск с насечками и настроила его так, чтобы он вращался при нажатии на педаль своей прялки. Благодаря этому простому изобретению дерево можно было распиливать с меньшими затратами времени и усилий, чем при использовании старой карьерной пилы.

Ее основная идея была использована для создания гораздо более крупного устройства для использования на лесопилке, и дисковая пила быстро завоевала популярность в качестве предпочтительного инструмента для обработки древесины. Хотя дизайн Бэббит был похож на дизайн Миллера или Тейлора, ее дизайн оказался намного больше и полезнее в более широком масштабе — модификации, которые отличали ее дизайн от остальных.

Влияние прялки

Прялка — это ранняя машина, которая использовалась для преобразования натуральных волокон в прядильные нити или пряжу. Он состоял из ведущего колеса, стола, педали и ножек, а также частей, удерживающих волокна. Ткач по профессии, Бэббит заметил, что ведущее колесо вращается в непрерывном круговом движении и его не нужно постоянно переустанавливать, как в неэффективной пилораме. Вырезав полотно циркулярной пилы и прикрепив его к ее прялке, каждое движение диска делало разрез.

Будучи шейкером, религиозные убеждения Бэббит не позволили ей получить патент. В то время как члены религии широко восхищались их изобретательностью и трудолюбием, они верили в свободный обмен идеями и оставляли свои изобретения незапатентованными. Но, к счастью, история еще не забыла ее.

Прикрепленная к столу циркулярная пила действует как колесо на прялке, отдавая дань уважения оригинальному прототипу Бэббита. И пила, и ее предполагаемый предок работают в постоянном круговом движении, чтобы получать стабильные результаты без необходимости останавливать и перемещать машину.

Ранние версии и эволюция

Как и в случае с прялкой, ранние прототипы циркулярной настольной пилы приводились в движение педалью — насосом на полу, который приводился в движение ногой, чтобы пила вращалась. Пилы в то время не были ни механическими, ни переносными. Эти ранние модели стола для циркулярной пилы использовались в Америке на протяжении 1800-х годов.

В 1922 году Раймонд Деуолт создал первую циркулярную пилу, прикрепленную к радиальному рычагу, что позволило лучше контролировать глубину и направление пропила, чем когда-либо прежде. Однако только в 1929, изобретатель Арт Эммонс создал первую ручную циркулярную пилу.

Пила Emmons с винтовым приводом была оснащена электронным двигателем, который был достаточно легким для переноски. Эта конструкция стала основой для всех портативных циркулярных пил, используемых сегодня, и остается наиболее широко используемой конструкцией циркулярной пилы.

С тех пор как переносные, так и настольные циркулярные пилы продолжали развиваться в направлении технического прогресса. В современных портативных циркулярных пилах используется легкий универсальный двигатель, который может работать от переменного или постоянного тока, в то время как настольные пилы обычно оснащены более тяжелым асинхронным двигателем.

Добавлены меры безопасности, такие как пружины и подающие колеса, чтобы пользователи не могли слишком близко подносить пальцы к лезвию. Некоторые передовые пилы могут даже определять изменение электрического тока, когда рука приближается к лезвию, и автоматически отключаются, что делает эти современные пилы более безопасными, чем когда-либо.

Циркулярная пила сегодня

С момента своего изобретения циркулярная пила использовалась во многих коммерческих и личных целях. Небольшие ручные пилы можно использовать для бытовых или строительных работ, в то время как более крупные версии настольной циркулярной пилы и диска могут выполнять резку с исключительной точностью на лесопильных заводах, лесопилках и в деревообработке. Многим новичкам и профессионалам нравится циркулярная пила за ее повышенную универсальность, поскольку она может легко резать как дерево, так и более твердые материалы, такие как пластик и камень. В древесине пила используется для поперечного распила, продольного и углового распила.

Когда в 1906 году открылся York Saw Works, мы сосредоточили внимание на машинных ножах, но лидерство по популярности заняли пилы. Однако это имеет смысл. В дополнение к своей истории изделий из дерева и промышленной изобретательности Пенсильвания была центром деревообрабатывающей промышленности на рубеже прошлого века. Действительно, в то время это было верно для большей части северо-востока США. Кто знает, где бы мы были сегодня, если бы не острый глаз и изобретательный вклад таких людей, как Сэмюэл Миллер или Табита Бэббит?

От изобретения первой циркулярной пилы Миллера и легендарной прялки Бэббита до универсальности радиальной насадки Dewalt и изобретения ручной пилы Эммонса циркулярная пила имеет долгую и увлекательную историю. Мы надеемся, что дали вам более высокую оценку этого богатого и универсального инструмента.

Чтобы узнать больше об истории циркулярной пилы, ознакомьтесь с приведенными ниже ресурсами. Свяжитесь с нами сегодня, чтобы задать дополнительные вопросы, или закажите диски для циркулярных пил онлайн!

Подробнее об истории циркулярной пилы

• Уолтер Тейлор и его мельница, как описано в Поиски промышленной революции

Циркулярная пила — виртуальные события и потоки

Руководство по дисковой пиле

Что такое дисковая пила?

Циркулярная пила использует диски циркулярной пилы для выполнения процедуры пиления. Циркулярная пила используется для резки больших или толстых заготовок на более мелкие детали, чтобы приступить к следующему процессу точной обработки. Материалы, доступные для резки дисковыми пилами, могут быть металлическими, пластиковыми или деревянными заготовками. Этот тип пильного станка не только помогает отделить заготовки для необходимых работ, но и способствует плавности выполнения необходимых работ.

Проще говоря, функция пильных станков состоит в том, чтобы резать заготовки. В то время как то, как режут пильные диски и как представляются пропилы, определяется выбором различных типов пильных станков. Наиболее распространенными двумя типами должны быть ленточные пилы и циркулярные пилы. Первый использует длинные полосы лезвий для резки относительно больших заготовок, в то время как второй широко применяется для резки меньших размеров.

Одной из причин, по которой некоторые выбирают циркулярные пилы вместо ленточных, является их универсальность. В дополнение к технике резки меньшего масштаба эти устройства также могут решать почти все задачи, когда в процедуру интегрирована автоматизация. Другими словами, циркулярные пилы могут управляться как вручную, так и автоматически. Пилы с ручным управлением идеально подходят для общей процедуры резки небольших объектов, в то время как автоматическая форма может выполнять больший объем работ и в то же время поддерживать качество продукта.

Каковы основные компоненты?

Циркулярные пилы обычно поставляются в виде ручных устройств, поэтому все машины являются портативными. Другими словами, эти машины можно переносить на разные рабочие места, а не монтировать на одном. Это помогает повысить гибкость применения функции резки, если для требуемых задач доступны дисковые пилы.

● Пильный диск

Пильный диск является режущим элементом машины. Как следует из названия, это лезвие имеет круглую форму и состоит из центральной пластины, окруженной зубьями. Количество и конфигурация зубьев различаются от одного пильного диска к другому в зависимости от целевого материала, который они должны резать.

● Защитный кожух

Защитный кожух устанавливается над пильным диском и используется для предотвращения опасности для оператора от вращающегося с высокой скоростью пильного диска.

● Ручка

Ручка расположена сбоку станка, за которую оператор должен держаться во время работы станка. Удерживая рукоятку во время работы, циркулярная пила может быть устойчивой и обеспечивает оптимальную точность процесса резки.

● Башмак

Башмак представляет собой прямоугольную пластину с плоской поверхностью, которая обеспечивает безопасность между станком и заготовкой, а также является частью, которая удерживает станок на месте.

Значение пильных полотен

Для циркулярных пил конструкция пильных полотен определяет способ разреза. Несмотря на фиксированную круглую конфигурацию, различия между размером пластины и плотностью зубьев влияют на различные области применения, для которых доступны эти машины.

● Размер пластины

Когда пильный диск прикреплен к циркулярной пиле, показана только часть диска, выполняющая функцию резки. Чем больше пластина, тем глубже она может прорезать заготовку. Напротив, меньшая пластина производит неглубокие разрезы. Поэтому, прежде чем принять решение о покупке циркулярной пилы, убедитесь, что размер пластины подходит для ваших требований к работам.

● Плотность зубьев

Плотность зубьев определяет скорость реза и материал заготовки. Чем больше зубьев у пильного диска, то есть чем плотнее зубья, тем быстрее пила режет. Чем меньше зубьев, тем медленнее режет машина. Кроме того, пильный диск с большим количеством зубьев подходит для более тонких материалов, поскольку он выполняет более точные разрезы. Для сравнения, тот, у которого меньше зубьев, часто применяется для резки более твердых материалов.

Как работает дисковая пила?

При использовании циркулярной пилы для раскроя требуемой заготовки наиболее важными параметрами являются острота и положение. Перед включением станка и вращением пильных полотен убедитесь, что лезвие достаточно острое, чтобы можно было производить точные и аккуратные пропилы.
