Устройство электронного счетчика электроэнергии: принцип работы электронного счетчика электроэнергии.

Содержание

схема глушилки для электросчетчика, принцип работы, как работает устройство

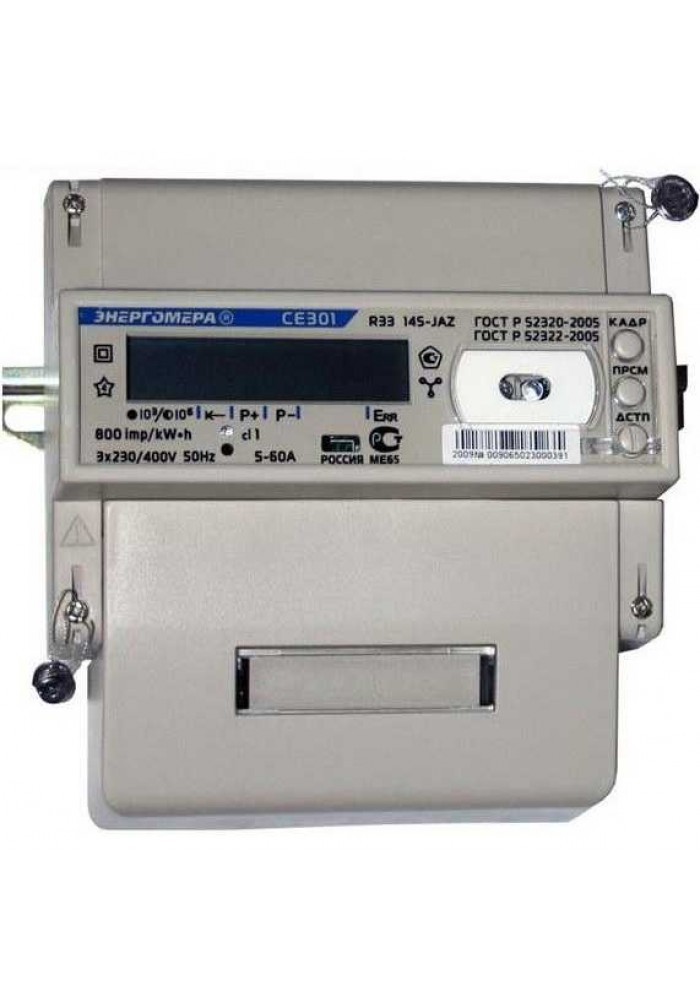

Электронный счетчик электроэнергии может быть однофазным и трехфазным Электричество – это ресурс, без которого в наше время обойтись почти невозможно. Именно на нем работает большинство приборов в доме. Это и стиральная машина, и телевизор, и компьютер и даже телефон вы не сможете зарядить без электричества. Однако за обеспечения дома электроэнергией нужно платить. Чтобы человек оплачивал лишь тот объем, который он использовал за месяц был изобретен счетчик электроэнергии. Сначала его точность была не высока, но сейчас на рынках появились электрические счетчики. Как они работают, и в чем их преимущества читайте далее.

Принцип работы электросчетчика

Электронный счетчик – это устройство, которое измеряет мощность, и напряжение потребляемого тока за определенный промежуток времени. Затем алгоритмы счетчика переводят полученную информацию в цифры.

Электронные счетчики работают на микропроцессорном оборудовании. Они оцифровывают вторичные величины за небольшой отрезок времени. Полученные результаты выводятся на дисплей и передаются посредством удаленного доступа. Таков их принцип работы.

Электронные счетчики очень удобны в использовании. Если для того, чтобы снять показания с индукционной модели такого устройства, нужно было иметь определенный опыт. То теперь все необходимые показания выводятся на экран в виде цифр.

У электронных счетчиков есть некоторые особенности, которые повышают их удобство, практичность и защиту. Поэтому покупка такого устройства во многих случаях, целиком и полностью оправдана.

Электросчетчик должен установить специалист, который поставит пломбу

Особенности, которые имеет устройство электронного электросчетчика:

  1. Такой электросчетчик будет надежно работать в абсолютно любом положении. Он не имеет вращающихся деталей, а потому не будет заклинивать.
  2. В электронных счетчиках изменить показания потребления энергии не получится. Там есть защита от сильных магнитов.
  3. В таком устройстве заложена программа проверки токов утечки. Она сравнивает токи, идущие по фазному и нулевому проводу. В случае большого разбега устройство отключает электроснабжение квартиры.
  4. Такие системы оснащены ограничителями мощности и другими элементами, повышающими их точность.

Все данные с таких устройств поступают прямиком на компьютеры коммунальных служб. Это помогает следить за состоянием электросети, а так же ужесточает контроль над квартирами, не давая злоумышленникам воровать электроэнергию.

Преимущества электронного счетчика

У электронного счетчика достаточно много преимуществ. Именно по этому все больше людей заменяют им свои старые приборы измерения электроэнергии. Такие устройства повышают точность показаний и упрощают их снятие.

Схема подключения электронного доступна всем. Ее множено найти в специализированной литературе. Однако лучше доверить установку счетчика работнику электрослужб. В этом случае за все неточности установке будут отвечать электрические инстанции.

Список достоинств электронных счетчиков электричества действительно велик. Давайте ознакомимся с ним подробнее.

Достоинства электронного электросчетчика:

  1. Такие устройства считаются высокоточными. Они практически не дают погрешностей в подсчете истраченного за определенный промежуток времени количества электроэнергии. Более того, он не изменяет своих показаний при воздействии различных факторов, например вибрации. Это его принципиальная разница с индукционным прибором.С сегодняшними ценами на электричество – это очень важное преимущества.
  2. Также повысилась чувствительность. Теперь счетчик более чутко реагирует на перепады и колебания в электросети.
  3. Еще одним преимуществом электронных счетчиков является их способность вести многотарифный учет в разное время суток. Это важно потому, что сейчас практикуется разная оплата за электричество днем и ночью.
  4. Электронные счетчики могут учитывать разные составляющие электроэнергии. Более того, вы можете записать показания счетчика за удобное время, а потом снова увидеть их, подключив к ноутбуку.
  5.  Если электросчетчики старого образца не могли одновременно учитывать передаваемую и получаемую электроэнергию, то современные электронные счетчики такой способностью обладают. Поэтому вам не нужно будет устанавливать два устройства для каждой линии.
  6. Также электронные счетчики могут контролировать все параметры электросети, например, мощность, напряжение и нагрузка. Таким образом, при сбое какого-то параметра сети, прибор об этом проконтролирует.
  7. Счетчики электронного типа оснащены системой против воровства электричества. Подобные попытки фиксируются устройством и передаются энергослужбам.
  8. Электронный счетчик работает таким образом, что все показания передаются на один общий компьютер. Таким образом, отпадает надобность привлечения специальных работников для снятия и контроля показаний.
  9. Время между проверками состояния таких счетчиков возрасло. Это связанно с тем, что проверять их показания не нужно, а о сбоях в электросети они сообщают самостоятельно.
  10. Для такого многофункционального устройства электронный счетчик имеет весьма небольшие размеры. Он не превышает габаритами обычные устаревшие устройства.

Время от времени электрический счетчик нужно сдавать, чтобы проверили его работоспособность

Использование электронных счетчиков, прежде всего, выгодно для коммунальных служб. Однако и для жильцов современных квартир некоторые их свойства будут очень полезны.

Недостатки электронных счетчиков электроэнергии

Электронные счетчики, как вы, наверное, уже догадались, имеют не только достоинства. Они обладают и некоторыми недостатками. Чтобы окончательно разрешить вопрос с актуальностью их покупки, мы предлагаем ознакомиться и с их недостатками.

Недостатки электронных электросчетчиков:

  • Высокая стоимость;
  • Неустойчивость к перепадам напряжения;
  • Невозможность ремонта после поломки.

Как видите, все минусы данного прибора связанны с его стоимостью и недолговечностью. Поэтому прежде чем покупать дорогостоящий электросчетчик, подумайте, стоит ли оно того.

Виды счетчиков эл. Энргии

Существуют разные виды электрических счетчиков. Какой из них подойдет именно вам, зависит от ваших потребностей. Давайте вкратце ознакомимся со всеми вариациями электросчетчиков.

Виды электросчетчиков:

  1. Электронно-механический, или индукционный счетчик – это более старый вариант таких приборов. Он более долговечен, но имеет меньшую точность. Например, напряжение в 200 в. Он не видит.
  2. Электронный или цифровой счетчик – это современное, многофункциональное и точное устройство. Однако его срок службы ниже предыдущего варианта.
  3. Однофазный счетчик отлично подходит ля современных квартир. Одним из представителей такого оборудования является Меркурий.
  4. Использование трехфазного счетчика менее распространено, чем однофазного.

Для усовершенствования электросчетчиков может быть изготовлена электрическая глушилка. Она останавливает электросчетчик и может размещаться в подъездах и на столбах. Однако такие ухищрения караются законом.

Как работает электронный счетчик электроэнергии (видео)

Электронный электросчетчик – это современное и многофункциональное устройство. Несмотря на то, что оно имеет массу преимуществ перед старыми устройствами для измерения электроэнергии, его нельзя назвать долговечным. Поэтому до сих пор для многих актуальность его покупки остается под вопросом.


Добавить комментарий

Электронный счетчик электроэнергии: характеристики и определение показателей

На чтение 6 мин Просмотров 1.3к. Опубликовано Обновлено

Для контроля затрат электричества в квартирах многоэтажек используется электронный счетчик электроэнергии. Подключение цифрового прибора осуществляется через общий трансформатор. В процессе работы счетчик постоянно измеряет мощность заданного участка сети и выводит ее величину в удобочитаемом виде.

Конструкция и принцип работы

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

Через оптический порт можно запрограммировать цифровой счетчик.


Принцип работы цифрового счетчика электроэнергии заключается в прямом замере напряжения и тока. Он оцифровывает информацию, передавая ее на индикатор и сохраняя в памяти. Импульсы входных электронных твердотелых элементов создают под воздействием тока напряжения. Количество импульсов зависит от активности энергии.

Основные характеристики цифровых счетчиков

На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:

  • точность показаний при быстрой перемене напряжения или его снижении;
  • учет электроэнергии по нескольким тарифам;
  • подсчет различных типов энергии с помощью одного аппарата;
  • одновременно замеряется мощность, количество и качество энергоресурсов;
  • хранение данных в памяти и наличие к ним пользовательского доступа;
  • предотвращение несанкционированного доступа и хищения электричества;
  • дистанционное снятие показаний и предварительный подсчет потерь;
  • совместимость с автоматическими сервисами коммерческого учета электроэнергии.

Прибор не могут взломать злоумышленники и подключиться к нему для кражи электричества. Интервал проверки изделия составляет 16 лет.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии

Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

  1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
  2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
  3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Заниматься ремонтом цифрового счетчика должны только сотрудники компании энергосбережения. Пользователь обращается в инстанцию для получения разрешения на проверку и замену аппарата.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

  • Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
  • Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
  • Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Критерии подбора

Один из критериев выбора электросчетчика — количество тарифов

Перед покупкой устройства стоит обращать внимание на ряд параметров:

  • Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
  • Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
  • Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
  • Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
  • Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
  • Интервал проверки. Оптимально – от 10 до 16 лет.
  • Интеграция с АСКУЭ. Показания автоматически передаются провайдеру.
  • Фазность. Информация указывается на табло. Однофазный аппарат имеет маркировку 220 или 230 В, трехфазный – 220/380 В или 230/400 В.
  • Количество тарифов. Двухтарифная схема исключает переплаты за электричество в ночное время.
  • Способ монтажа. Цифровой аппарат крепится на винтах (корпус S или Ш) или дин-рейках (корпус R или P).

Продавец обязан поставить печать на приборе и записать его стартовые показания.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электронные счетчики – это современные учетные аппараты с широкими функциональными возможностями. Они гарантируют точность измерений, отличаются надежностью и стойкостью к внешним воздействиям.

Схема электрическая счетчика

Электрический счетчик, точнее — счетчик расхода электрической энергии является специальным прибором, предназначенным для учета потребляемой нагрузкой электрической энергии. По своей технической идее он представляет из себя комбинацию измерителя потребляемой электрической энергии с отображающим показания счетным механизмом. Различают электрические счетчики для измерения энергии постоянного или переменного тока. Счетчики электроэнергии переменного тока бывают однофазными и трехфазными. По принципу действия

электрические счетчики могут быть индукционными и электронными.

Краткая история создания электрического счетчика

В 1885 году итальянцем Галилео Феррарисом (1847-1897) было сделано интересное наблюдение вращения сплошного ротора в виде металлического диска или цилиндра под воздействием двух не совпадающих по фазе полей переменного тока. Это открытие послужило отправной идеей для создания индукционного двигателя и одновременно открыло возможность разработки индукционного счетчика.

Первый счетчик такого типа был создан в 1889 году венгром Отто Титуцем Блати, который работал на заводе «Ганц» (Ganz) в Будапеште, Венгрия. Им был запатентована идея

электрического счётчика для переменных токов (патент, выданный в Германии, № 52.793, патент, полученный в США, № 423.210).

В таком устройстве Блати смог получить внутреннее смещение фаз практически на 90°, что позволило счетчику отображать ватт-часы достаточно точно. В электросчетчике этой модели уже применялся тормозной постоянный магнит, обеспечивавший широкий диапазон измерений количества потребляемой энергии, а также был использован регистр циклометрического типа.

Дальнейшие годы ознаменовались многими усовершенствованиями, проявившимися в уменьшении веса и размеров прибора, расширении диапазона допустимых нагрузок, компенсации изменения величины коэффициента нагрузки, значений напряжения и температуры. Было существенно снижено трение в опорах вращающегося ротора счетчика с помощью замены шарикоподшипниками подпятников, позже применили двойные камни и магнитные подшипники. Значительно увеличился срок стабильной эксплуатации счетчика за счет повышения технических характеристик тормозной электромагнитной системы и неприменения масла в опорах ротора и счетном механизме. Значительно позже для промышленных потребителей был создан трехфазный индукционный счетчик, в котором применили комбинацию из двух или трех систем измерения, установленных на одном, двух или даже трех отдельных дисках.

Схема для подключения счетчика индукционного типа

Схема электрическая принципиальная счетчика индукционного типа в общем случае предельно проста и представляет собой две обмотки (тока и напряжения) и клеммную колодку, на которую выведены их контакты. Условная схема, по которой подключается однофазный электрический счетчик, в стандартном электрощите многоквартирных домов имеет следующий вид:

Здесь фазу «А» обозначает линия желтого цвета, фазу «В» — зеленого, фазу «С» – красного, нулевой провод «N» – линии синего цвета, проводник для заземления «PЕ» — линия желто-зеленого цвета. Пакетный выключатель в настоящее время часто заменяют более современным двухполюсным автоматом с защитой от перегрузки. Следует отметить, что между схемой подключения счетчика индукционного типа и аналогичной схемой подключения электронного счетчика принципиальных различий нет.

Условная схема для подключения электрического счетчика в трехфазной четырехпроводной сети напряжением 380 вольт имеет вид:

Здесь цветовые обозначения аналогичны предыдущей схеме подключения счетчика для однофазной сети.

Важно соблюдать прямой порядок чередования фаз трехфазной сети на колодке контактов счетчика. Определить его можно с помощью фазоуказателя или прибора ВАФ. В прямом порядке чередование фаз напряжений производится так: АВС, ВСА, САВ (если идти по часовой стрелке). В обратном порядке чередование фаз напряжений производится так: АСВ, СВА, ВАС. При этом создается дополнительная погрешность и возникает самоход ротора индукционного счетчика для активной энергии. В электрическом счетчике реактивной энергии обратный порядок чередования фаз нагрузки и напряжений приводит к вращению ротора в обратном направлении.

Схема электрических соединений однофазного индукционного электрического счетчика

На схеме линии красного цвета обозначают фазный провод и токовую катушку, а синего цвет — нулевой провод и катушку напряжения.

Схема электрических соединений трехфазного счетчика индукционного типа при прямом включении в четырехпроводной сети напряжения 380 вольт:

Здесь: фазу «А» обозначает желтый цвет, фазу «В» — зеленый, фазу «С» — красный, нулевой провод «N» — синим цвет; L1, L2, L3 – обозначают токовые катушки; L4, L5, L6 — обозначают катушки напряжения; 2, 5, 8 – контакты напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – контакты для подключения внешней электропроводки к трехфазному счетчику.

Принцип действия и устройство индукционного электросчетчика

Токовая обмотка, включенная последовательно с потребителем электроэнергии, имеет малое число витков, которые намотаны толстым проводом, соответствующим номинальному току данного счетчика. Это обеспечивает минимум ее сопротивления и внесения погрешности измерения тока.

Обмотка напряжения, включенная параллельно нагрузке, имеет большое количество витков (8000 — 12000), которые намотаны тонким проводом, что уменьшает потребляемый ток холостого хода счетчика. Когда к ней подключено переменное напряжение, а в токовой обмотке течет ток нагрузки, через алюминиевый диск, являющийся ротором, замыкаются электромагнитные поля, наводящие в нем так называемые вихревые токи. Эти токи взаимодействуют с электромагнитным полем и создают вращающий момент, приводящий в движение подвижный алюминиевый диск.

Постоянный магнит, создающий магнитный поток через диск счетчика, создает эффект тормозного (противодействующего) момента.

Неизменность скорости вращения диска достигается при балансе вращающего и тормозного усилий.

Количество оборотов ротора за час будет пропорциональным израсходованной энергии, что эквивалентно тому, что значение установившейся равномерной скорости вращения диска является пропорциональным потребляемой мощности, если вращающий момент, воздействующий на диск, адекватен мощности потребителя, к которому подключен счетчик.

Трение в кинематических парах механизма индукционного счетчика создает появление погрешностей в измерительных показаниях. Особенно значительно влияние трения на малых (до 5-10% от номинального значения) нагрузках для индукционного счетчика, когда величина отрицательной погрешности может составлять 12 — 15%. Для сокращения влияния сил трения в индукционном счетчике используют специальное устройство, которое называется компенсатор трения.

Существенный параметр счетчика электрической энергии переменного тока — порог чувствительности прибора, который подразумевает значение минимальной мощности, выраженной в процентах от номинального значения, при котором ротор счетчика начинает устойчиво вращаться. Другими словами, порог чувствительности – это минимальный расход электроэнергии, который счетчик в состоянии зафиксировать.

В соответствии с ГОСТом, значение порога чувствительности для индукционных счетчиков различных классов точности, должно составлять не больше 0,5 — 1,5%. Уровень чувствительности задается значением компенсирующего момента и момента торможения, который создается специальным противосамоходным устройством.

Принцип работы электронного счетчика

Индукционные счетчики расхода электрической энергии при всей их простоте и невысокой стоимости обладают рядом недостатков, в основе которых находится использование механических подвижных элементов, имеющих недостаточную стабильность параметров при долгосрочной эксплуатации прибора. Электронный счетчик электроэнергии лишен этих недостатков, имеет низкий порог чувствительности, более высокую точность измерения потребляемой энергии.

Правда, для построения электронного счётчика требуется применение узкоспециализированных интегральных микросхем (ИС), которые могут выполнять перемножение сигналов тока и напряжения, формировать полученную величину в виде, удобном для обработки микроконтроллером. Например, микросхемы, преобразующие активную мощность — в значение частоты следования импульсов. Общее число полученных импульсов, интегрируемых микроконтроллером, является прямо пропорциональным потребляемой электроэнергии.

Блок-схема электронного счетчика

Не менее важным для полноценной эксплуатации электронного счетчика является наличие всевозможных сервисных функций, таких как удаленный доступ к счётчику для дистанционного контроля показаний, определение дневного и ночного потребления энергии и многие другие. Применение цифрового дисплея позволяет пользователю программно задавать различные форматы вывода сведений, например, отображать на дисплее информацию о количестве потреблённой энергии за определенный интервал, задавать различные тарифы и тому подобное.

Для выполнения отдельных нестандартных функций, например, согласования уровней сигналов, потребуется применение дополнительных ИС. В настоящее время начат выпуск специализированных микросхем — преобразователей мощности в пропорциональную частоту — и специализированные микроконтроллерные устройства, имеющие подобный преобразователь на одном кристалле. Но, чаще всего, они слишком дорогостоящи для применения в коммунально-бытовых устройствах индукционных счётчиков. Поэтому многими мировыми производителями микроконтроллеров разрабатываются специализированные недорогие микросхемы, специально предназначенные для подобного применения.

Какой вид имеет схема электрическая принципиальная счетчика по простейшему цифровому варианту на наиболее недорогом (менее доллара) 8-разрядном микроконтроллере компании Motorola? В рассматриваемом решении осуществлены все минимально обязательные функции устройства. Оно основано на применении недорогой ИС, преобразующей мощность в частоту импульсов типа КР1095ПП1 и 8-разрядного микроконтроллерного устройства MC68HC05KJ1. При такой архитектуре счетчика микроконтроллеру необходимо суммировать получаемое число импульсов, отображать информацию на дисплее и осуществлять защиту устройства в различных нештатных режимах. Описываемый счётчик в действительности является цифровым функциональным аналогом имеющихся механических счётчиков, приспособленным для дальнейшего усовершенствования.

Схема электрическая принципиальная простейшего цифрового счетчика электроэнергии

Сигналы, эквивалентные значениям напряжения и тока в сети, получаются от датчиков и подаются на вход преобразователя. Микросхема осуществляет перемножение входных сигналов, формируя мгновенное значение потребляемой мощности. Это значение поступает на микроконтроллер, преобразуется в ватт-часы. По мере накопления данных изменяются показания счётчика на ЖКИ. Наличие частых сбоев напряжения электропитания устройства приводит к необходимости применения EEPROM для обеспечения сохранности показаний счётчика. Поскольку сбои напряжения питания являются наиболее распространенной нештатной ситуацией, подобная защита требуется в любом электронном счётчике.

Схема электрическая принципиальная счетчика (цифровой вычислитель) приведена ниже. Через разъём X1 присоединяется напряжение сети 220 В и электропотребитель. Датчики напряжения и тока формируют сигналы, поступающие на микросхему КР1095ПП1 преобразователя, имеющего оптронную развязку частотного выхода. Ядром счётчика является микроконтроллер MC68HC05KJ1 производства компании Motorola, производимый в 16-выводном корпусе (корпус DIP или SOIC) и оснащенный 1,2 Кбайтом ПЗУ и 64 байтом ОЗУ. Для сохранения накопленного количества потребленной энергии во время сбоев по питанию применяется EEPROM с малым объёмом памяти 24С00 (16 байт) от компании Microchip. Дисплеем служит 7-сегментный 8-разрядный ЖКИ, который управляется любым недорогостоящим микроконтроллером, обменивающимся с центральным микроконтроллером данными по протоколам SPI или I2C и подключенный через разъём Х2.

Заложенный алгоритм работы счетчика потребовал менее 1 Кбайт памяти и меньше половины из всех портов ввода/вывода на микроконтроллере MC68HC05KJ1. Его технических возможностей достаточно для того, чтобы дополнить счетчик некоторыми сервисными функциями, например, возможностью объединения счётчиков в локальную сеть через интерфейс RS-485. Эта возможность позволяет получать данные о потребленной энергии в сервисный центр и дистанционно отключать электричество, если потребителем не внесена оплата. Сетью, содержащей такие счётчики можно оснастить жилой многоквартирный дом. Все показания счетчиков по сети будут дистанционно поступать в диспетчерский пункт.

Практический интерес представляет применение семейства 8-разрядных микроконтроллеров с кристаллом, содержащим встроенную FLASH-память. Это позволяет его программировать прямо на собранной плате. Это также обеспечивает защищённость от взлома программного кода и удобство обновления ПО без выполнения монтажных работ.

Цифровой вычислитель для электронного счетчика электроэнергии

Более интересным представляется вариант электронного счётчика электроэнергии без применения внешней EEPROM и дорогостоящего внешнего энергонезависимого ОЗУ. В этом случае можно при возникновении аварийной ситуации фиксировать показания и другую служебную информацию во внутренней FLASH-памяти микроконтроллера. Это дополнительно обеспечивает требуемую конфиденциальность данных, что нельзя обеспечить, если применяется внешний кристалл, не защищённый от несанкционированного доступа посторонних лиц. Такой электронный счётчик электроэнергии с любым уровнем сложности и функциональности можно создать с применением микроконтроллера компании Motorola из семейства HC08 с FLASH-памятью, встроенной в основной кристалл.

Осуществление перехода на цифровые дистанционные автоматические средства учёта и контроля расхода электроэнергии является вопросом времени. Технические и потребительские достоинства таких систем являются очевидными. Стоимость их будет неизменно уменьшаться. И даже в случае применения простейшего микроконтроллера такой электронный счётчик электроэнергии обладает очевидными преимуществами: высокая надёжность вследствие полного отсутствия подвижных деталей; миниатюрность; возможность выпуска счетчика в корпусе с учётом особенностей интерьера в современных жилых домах; увеличение интервала поверок в несколько раз; высокая ремонтопригодность и предельная простота в обслуживании и эксплуатации. Даже небольшие дополнительные аппаратные и программные затраты в простейшем цифровом счётчике могут дополнить его рядом сервисных функций, принципиально отсутствующих у всех механических электросчетчиков, например, применение многотарифного начисления оплаты за потребляемую энергию, возможность реализации автоматизированного учёта и управления потреблением электроэнергии.

Принцип работы электронного счетчика электроэнергии

Устройство и принцип работы цифрового электросчетчика

Для контроля затрат электричества в квартирах многоэтажек используется электронный счетчик электроэнергии. Подключение цифрового прибора осуществляется через общий трансформатор. В процессе работы счетчик постоянно измеряет мощность заданного участка сети и выводит ее величину в удобочитаемом виде.

Конструкция и принцип работы

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

  • корпусом из термостойкого пластика или металла с клеммной колодкой;
  • дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
  • источником запитки электронной схемы;
  • токовым трансформатором – выполняет функции измерителя;
  • микроконтроллером, преобразующим сигнал на входе в электрические величины;
  • телеметрическим выходом для интеграции с АСКУЭ;
  • часами – позволяют отслеживать реальное время и даты;

Через оптический порт можно запрограммировать цифровой счетчик.

Основные характеристики цифровых счетчиков

На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:

  • точность показаний при быстрой перемене напряжения или его снижении;
  • учет электроэнергии по нескольким тарифам;
  • подсчет различных типов энергии с помощью одного аппарата;
  • одновременно замеряется мощность, количество и качество энергоресурсов;
  • хранение данных в памяти и наличие к ним пользовательского доступа;
  • предотвращение несанкционированного доступа и хищения электричества;
  • дистанционное снятие показаний и предварительный подсчет потерь;
  • совместимость с автоматическими сервисами коммерческого учета электроэнергии.

Прибор не могут взломать злоумышленники и подключиться к нему для кражи электричества. Интервал проверки изделия составляет 16 лет.

Отличия электронных счетчиков от индукционных

Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

  1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
  2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
  3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Заниматься ремонтом цифрового счетчика должны только сотрудники компании энергосбережения. Пользователь обращается в инстанцию для получения разрешения на проверку и замену аппарата.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

  • Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
  • Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
  • Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Критерии подбора

Перед покупкой устройства стоит обращать внимание на ряд параметров:

  • Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
  • Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
  • Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
  • Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
  • Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
  • Интервал проверки. Оптимально – от 10 до 16 лет.

Продавец обязан поставить печать на приборе и записать его стартовые показания.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электронные счетчики – это современные учетные аппараты с широкими функциональными возможностями. Они гарантируют точность измерений, отличаются надежностью и стойкостью к внешним воздействиям.

Основное назначение этого прибора сводится к постоянному измерению потребляемой мощности контролируемого участка электрической схемы и отображению ее величины в удобном для человека виде. Элементная база использует твердотельные электронные компоненты, работающие на полупроводниках или микропроцессорных конструкциях.

Такие приборы выпускают для работы с цепями тока:

1. постоянной величины;

2. синусоидальной гармонической формы.

Приборы учета электроэнергии постоянного тока работают только на промышленных предприятиях, эксплуатирующих мощное оборудование с большим потреблением постоянной мощности (электрифицированный железнодорожный транспорт, электромобили…). В бытовых целях они не используются, выпускаются ограниченными партиями. Поэтому в дальнейшем материале этой статьи их рассматривать не будем, хотя принцип их работы отличается от моделей, работающих на переменном токе, в основном конструкцией датчиков тока и напряжения.

Электронные счетчики мощности переменного тока изготавливаются для учета энергии электрических устройств:

1. с однофазной системой напряжения;

2. в трехфазных цепях.

Конструкция электронного счетчика

Вся элементная база располагается внутри корпуса, снабженного:

клеммной колодкой для подключения электрических проводов;

панелью ЖКИ дисплея;

органами управления работой и передачи информации от прибора;

печатной платой с твердотельными элементами;

Внешний вид и основные пользовательские настройки одной из многочисленных моделей подобных устройств, выпускаемых на предприятиях республики Беларусь, представлен на картинке.

Работоспособность такого электросчетчика подтверждается:

нанесенным клеймом поверителя, подтверждающим прохождение метрологической поверки прибора на испытательном стенде и оценке его характеристик в пределах заявленного производителем класса точности;

ненарушенной пломбой предприятия энергонадзора, ответственного за правильное подключение счетчика к электрической схеме.

Внутренний вид плат подобного прибора показан на картинке.

Здесь нет никаких движущихся и индукционных механизмов. А наличие трех встроенных трансформаторов тока, используемых в качестве датчиков с таким же количеством явно просматриваемых каналов на монтажной плате, свидетельствуют о трехфазной работе этого устройства.

Электротехнические процессы, учитываемые электронным счетчиком

Работа внутренних алгоритмов трехфазных или однофазных конструкций происходит по одним и тем же законам, за исключением того, что в 3-х фазном, более сложном устройстве, идет геометрическое суммирование величин каждого из трех составляющих каналов.

Поэтому принципы работы электронного счетчика будем преимущественно рассматривать на примере однофазной модели. Для этого вспомним основные законы электротехники, связанные с мощностью.

Ее полная величина определяется составляющими:

реактивной (суммы индуктивной и емкостной нагрузок).

Ток, протекающий по общей цепи однофазной сети, одинаков на всех участках, а падение напряжения на каждом ее элементе зависит от вида сопротивления и его величины. На активном сопротивлении оно совпадает с вектором проходящего тока по направлению, а на реактивном отклоняется в сторону. Причем на индуктивности оно опережает ток по углу, а на емкости — отстает.

Электронные счетчики способны учитывать и отображать полную мощность и ее активную и реактивную величину. Для этого производятся замеры векторов тока с напряжением, подведенных на его вход. По значению отклонения угла между этими входящими величинами определяется и рассчитывается характер нагрузки, предоставляется информация обо всех ее составляющих.

В различных конструкциях электронных счетчиков набор функций неодинаков и может значительно отличаться своим назначением. Этим они кардинально выделяются от своих индукционных аналогов, которые работают на основе взаимодействия электромагнитных полей и сил индукции, вызывающих вращение тонкого алюминиевого диска. Конструктивно они способны замерять только активную или реактивную мощность в однофазной либо трехфазной цепи, а значение полной — приходится вычислять отдельно вручную.

Принцип измерения мощности электронным счетчиком

Схема работы простого прибора учета с выходными преобразователями показана на рисунке.

В нем для замера мощности используются простые датчики:

тока на основе обычного шунта, через который пропускается фаза цепи;

напряжения, работающего по схеме широко известного делителя.

Сигнал, снимаемый таким датчиками, мал и его увеличивают с помощью электронных усилителей тока и напряжения, после которых происходит аналогово-цифровая обработка для дальнейшего преобразования сигналов и их перемножения с целью получения величины, пропорциональной значению потребляемой мощности.

Далее производится фильтрация оцифрованного сигнала и вывод на устройства:

Применяемые в этом схеме входные датчики электрических величин не обеспечивают измерения с высоким классом точности векторов тока и напряжения, а, соответственно, и расчет мощности. Эта функция лучше реализуется измерительными трансформаторами.

Схема работы однофазного электронного счетчика

В ней измерительный ТТ включен в разрыв фазного провода потребителя, а ТН подключен к фазе и нулю.

Сигналы с обоих трансформаторов не нуждаются в усилении и направляются по своим каналам на блок АЦП, осуществляющий преобразование их в цифровой код мощности и частоты. Дальнейшие преобразования выполняет микроконтроллер, осуществляющий управление:

ОЗУ — оперативным запоминающим устройством.

Через ОЗУ выходной сигнал может передаваться дальше в канал информации, например, с помощью оптического порта.

Функциональные возможности электронных счетчиков

Низкая погрешность измерения мощности, оцениваемая классом точности 0,5 S или 02 S разрешает эксплуатировать эти приборы в целях коммерческого учета использованной электроэнергии.

Конструкции, предназначенные для замеров в трехфазных схемах, могут работать в трех или четырехпроводных электрических цепях.

Электронный счетчик может непосредственно подключаться к действующему оборудованию или иметь конструкцию, позволяющую использовать промежуточные, например, высоковольтные измерительные трансформаторы. В последнем случае, как правило, осуществляется автоматический перерасчет измеряемых вторичных величин в первичные значения тока, напряжения и мощности, включая активную и реактивную составляющие.

Счетчик фиксирует направление полной мощности со всеми ее составляющими в прямом и обратном направлении, хранит эту информацию с привязкой ко времени. При этом пользователю можно снимать показания энергии по ее приращению за определенный период времени, например, текущие или выбранные из календаря сутки, месяц или год либо — накоплению на определенное назначенное время.

Фиксация значений активной и реактивной мощности за определенный период, например, 3 или 30 минут, как и быстрый вызов ее максимальных значений в течение месяца значительно облегчает анализ работы энергетического оборудования.

В любой момент можно просмотреть мгновенные показатели активного и реактивного потребления, действующего тока, напряжения, частоты в каждой фазе.

Наличие функции многотарифного учета энергии с использованием нескольких каналов передачи информации расширяет условия коммерческого применения. При этом создаются тарифы для определенного времени, например, каждого получаса выходного либо рабочего дня по сезонам или месяцам года.

Для удобства работы пользователя на дисплее выводится рабочее меню, между пунктами которого можно перемещаться, используя рядом расположенные органы управления.

Электронный счетчик электроэнергии позволяет не только считывать информацию непосредственно с дисплея, но и просматривать ее через удаленный компьютер, а также осуществлять ввод дополнительных данных или их программирование через оптический порт.

Защита информации

Установка пломб на счетчик производится в два этапа:

1. на первом уровне доступ внутрь корпуса прибора запрещается службой технического контроля завода после изготовления счетчика и прохождения им государственной поверки;

2. на втором уровне пломбирования блокируется доступ к клеммам и подключенным проводам представителем энергоснабжающей организации или энергонадзора.

Все события снятия и установки крышки оборудованы сигнализацией, срабатывание которой фиксируется в памяти журнала событий с привязкой ко времени и дате.

Система паролей предусматривает ограничение пользователей к доступу информации и может содержать до пяти ограничений.

Нулевой уровень полностью снимает ограничения и позволяет просматривать все данные местно или удаленно, синхронизировать время, корректировать показания.

Первый уровень пароля дополнительного доступа предоставляется работникам монтажной или эксплуатационной организации систем АСКУЭ для наладки оборудования и записи параметров, не оказывающих влияние на коммерческие характеристики.

Второй уровень пароля основного доступа назначается ответственным работником энергонадзора на счетчике, прошедшем наладку и полностью подготовленном к работе.

Третий уровень основного доступа дается работникам энергонадзора, осуществляющим снятие и установку крышки со счетчика для доступа к его клеммным зажимам или проведению удаленных операций через оптический порт.

Четвертый уровень предоставляет возможности установки аппаратных ключей на плату, удаление всех установленных пломб и возможность работы через оптический порт для усовершенствования конфигурации, замены калибровочных коэффициентов.

Приведенный перечень возможностей, которыми обладает электронный счетчик электроэнергии, является общим, обзорным. Он может выставляться индивидуально и отличаться даже на каждой модели одного производителя.

Принцип работы электросчетчика

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

  1. Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
  2. Электрон ные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
  3. Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электрон ная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

{SOURCE}

Установка и подключение счетчика электроэнергии в щиток



Чтобы подключить однофазный счетчик электроэнергии, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и небольших навыков работы с проводкой можно самостоятельно проделать эту работу. После чего необходимо вызвать представителя электроснабжающей организаций для приемки, опломбировки и постановки электросчётчика на учёт.





Устройство счетчика электроэнергии

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.



В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.



Как установить электросчетчик в квартире



Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными.  Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения



Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения,  рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка —  металлическая пластина, на которую монтируется модульное оборудование.





Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.



Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого  необходимо открутить 4 винта крепления наружной крышки.



Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.





И нулевая шина.





Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.



Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед  прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

  • от короткого замыкания,
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
  • возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)



При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с  пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.





Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.





Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.





Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.



Подключение электросчетчика

Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт,  расположенный в центре нижней крышки счетчика.





Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.






Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.



Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный  и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.





Второй, для подключения отходящей фазы.





Третий, для подключения подходящего, питающего нулевого провода.





Четвертый, для отходящего нулевого провода.





Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .





Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.





Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.







Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.







С контактами разобрались. Теоретические знания,  как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.



Подключение электросчетчика и защитного электрооборудования

Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя, можно почитать в соответствующей статье.

В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.

Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.







После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.

Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.

Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода. Или, таблицу ПУЭ 1.3.5, для алюминиевых проводов.



Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

  • ПВ 1 — одножильный жесткий провод
  • ПВ 3 — многожильный гибкий провод



В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.



Выполняя данную операцию, стоит обратить внимание на следующие моменты:

  • Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
  • Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к пломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».







Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.





Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.





Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.

Применение данной гребенки, очень значительно упрощает монтаж.





В нашем примере, используется перемычка изготовленная из провода ПВ1.

После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.





Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля.  Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в  зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.







Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.





Протягиваем  винты и проверяем надежность фиксации провода.





Схема подключения электросчетчика собрана полностью и готова к работе.





Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.





А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.





Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Принцип работы электросчетчика

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

  1. Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
  2. Электронные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
  3. Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электронная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электронного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Устройство и возможности электронного электросчетчика

Электронный счетчик электроэнергии измеряет мощность, которую потребляет определенный участок электрической цепи. В приборе используются компоненты, работа которых основана на полупроводниках и микропроцессорах. В основном, такие счетчики устанавливаются на предприятиях, использующих оборудование с большим потреблением постоянной мощности.

Устройство электронного счетчика:

База прибора внутри корпуса состоит из:

— колодки с клеммами для подключения проводов;

— дисплея;

— устройства передачи информации;

— трансформаторов измерения;

— печатной платы.

Счетчик не содержит подвижных механизмов. Его принцип действия основан на трехфазной работе трех трансформаторов тока. Электронные счетчики имеют различные конструкции, следовательно, различные функции и назначения.

Возможности электронных счетчиков

Такой счетчик может измерять потребляемую мощность напрямую от действующего оборудования или от схемы, использующей другие измерительные приборы. Ими могут быть измерительные трансформаторы. Счетчик будет проводить измерение по принципу фиксирования направления мощности в разных направлениях, с одновременным сохранением информации. Снимать показания с электронного счетчика можно за любой выбранный период времени. Это облегчает анализ работы энергопотребляющего оборудования, что является особенным преимуществом прибора.

Кроме показателей мощности, счетчик фиксирует показания тока, напряжения и частоты. С помощью меню, выведенного на дисплей, легко управлять и снимать показания с электронного счетчика. Такая функция расширяет область его коммерческого применения. Также таким прибором можно управлять через компьютер посредством подсоединения через оптический порт.

Защита электронного счетчика

Основным защитным действием является установка пломб, которая проводится в два этапа:

— отделом техконтроля непосредственно на заводе-изготовителе;

— после подключения счетчика в электрическую цепь устанавливается пломба на доступ к клеммам и проводам представителями энергонадзора.

Право доступа к информации имеют специальные работники, которым выдается пароль.

Полностью электронные измерители мощности и энергии

Семейство интегральных схем для измерения энергии AD775x принимает входные напряжения, представляющие местное напряжение и ток в системе электроснабжения, и преобразует их в цифровые с помощью аналого-цифровых преобразователей с передискретизацией. Встроенный цифровой процессор непрерывно вычисляет произведение двух сигналов, которое пропорционально мгновенной мощности. Формирование входных сигналов, фильтрация, дальнейшая обработка и другие функции, специфичные для каждого типа в семействе AD775x, обеспечивают измерительные решения для различных приложений энергосистем.

Например, самый универсальный член семейства, AD7750 (рис. 1), фильтрует вычисленное произведение с помощью фильтра нижних частот, а затем использует цифро-частотное преобразование для вывода дополнительной пары последовательностей импульсов с частотой, пропорциональной мгновенная активная мощность — для привода счетчика или двухфазного шагового двигателя — плюс высокочастотный выход, подходящий для калибровки и тестирования.

Рис. 1. Функциональная блок-схема AD7750 в типичном приложении для измерения однофазной активной мощности.

Прогресс в измерении мощности

Прежде чем продолжить обсуждение системных приложений и функций, которые они обеспечивают, давайте рассмотрим недавний прогресс в области измерения мощности в электротехнической промышленности.

Электротехнические предприятия, как и многие другие отрасли тяжелой промышленности, в последние годы значительно расширили свое знакомство со сложной электроникой. Например, ожидается, что темпы замены давно используемых электромеханических счетчиков электронными устройствами будут быстро увеличиваться, поскольку децентрализация в некоторых странах и дерегулирование в других побуждают потребителей иметь более весомый голос.Как производители, так и потребители энергии могут значительно выиграть от электронных счетчиков энергии.

Типовой счетчик преобразует сигналы, пропорциональные мгновенному напряжению и току, в цифровую форму, затем вычисляет среднюю и мгновенную активную мощность, реактивную мощность, активную энергию и т. д. и передает информацию последовательно.

Повышение качества обслуживания клиентов за счет удаленного и автоматизированного считывания показаний счетчиков и эффективного управления данными. Помимо получения более достоверных счетов за коммунальные услуги, потребители получают выгоду от более надежного распределения электроэнергии.Когда счетчики клиентов обмениваются данными через сеть, перебои в подаче электроэнергии могут быть обнаружены, идентифицированы и устранены быстрее.

Если требуемое отношение пиковой мощности к средней мощности в системе снижается, последующее снижение требуемой генерирующей мощности уменьшит воздействие на окружающую среду и ее загрязнение. Стимулы, предоставляемые выставлением счетов по нескольким тарифам, помогут значительно сократить пиковое использование, несмотря на рост населения. Чистота распределения поддерживается путем мониторинга загрязнения качества электроэнергии (т.g., чрезмерная реактивная мощность, нелинейные нагрузки, смещения постоянного тока), создаваемые отдельными потребителями. Потребители могут получить выгоду от более низких счетов за электроэнергию за счет установки счетчиков энергии, управляемых смарт-картами, которые снижают эксплуатационные расходы на предоставление услуг, считывание показаний счетчиков и обработку данных.

Электронные счетчики могут точно рассчитывать мощность независимо от фазовых сдвигов и искажений формы сигнала из-за нелинейных нагрузок; также электромеханические счетчики не способны точно измерять энергию при наличии схем фазово-фиксированного регулирования нагрузки, популярных в распределительных сетях.Таким образом, в этих условиях электронные измерения более надежны и точны.

Учитывая, что электронные счетчики энергии превзошли электромеханические счетчики с точки зрения функциональности и производительности, как они соотносятся с точки зрения стоимости и надежности? Два больших пальца вверх! Вход в эту область таких компаний, как Analog Devices, имеющих отличную репутацию поставщика аналоговых, цифровых и смешанных интегральных схем в больших количествах для военной, аэрокосмической и крупносерийной потребительской продукции, обещает успешное сочетание высокой надежности и недорогая электроника, которую ждала индустрия.Признавая ограничения стоимости однофазных счетчиков энергии, ADI определила возможность помочь производителям счетчиков удовлетворить их требования к объему, достигнув при этом своих целей по стоимости и сняв проблемы с надежностью.

Рис. 2. При использовании с нашими эталонными проектами семейство AD775x обеспечивает новый уровень надежности твердотельных счетчиков энергии.

Такие футуристические возможности, как автоматическое считывание показаний счетчиков, предоплата с помощью смарт-карты и выставление счетов по нескольким тарифам, будут играть важную роль, но фактическое точное и надежное измерение энергии, как реальной, так и реактивной, является главной заботой прогрессивных поставщиков и дистрибьюторов энергии.Электронные измерения приводят к сокращению производственных инвестиций, повышению точности и качества измерений, а также увеличению своевременности получения информации. Это сочетание преимуществ выходит далеко за рамки традиционной конструкции счетчика электроэнергии с роторной пластиной.

DSP и микроконтроллеры

Первые попытки электронных счетчиков энергии получать мощность путем умножения тока и напряжения в аналоговой области, но линейность по температуре и времени оказалась не лучше, чем у электромеханических счетчиков.Стабильность, линейность и точность, обеспечиваемые автоматическим обнаружением/исправлением ошибок цифровых вычислений, уже захлестнули индустрию связи и теперь достигли порога метрологии электроэнергетики. Продукты на основе цифровой обработки сигналов (DSP) выполняют умножение и другие вычисления сигналов тока и напряжения, которые были оцифрованы встроенными аналого-цифровыми преобразователями (АЦП). Цифровая обработка сигналов обеспечивает стабильные и точные вычисления во времени, несмотря на изменения в окружающей среде.

Хотя программируемые DSP широко доступны по низкой цене и обеспечивают определенную степень гибкости, наиболее экономичной формой обработки измерений электрической мощности может оказаться использование недорогого (встроенного) DSP с фиксированной функцией, со встроенными аналого-цифровыми преобразователями для измерения и вычислений и соответствующим микроконтроллером для решения задач программирования и простых вычислений для связи и отображения. DSP постоянно выполняет преобразование, выборку и вычисление мгновенной и средней мощности.

Например, за последний год было изготовлено множество различных конструкций счетчиков электроэнергии с использованием 4-мегагерцовых 4-битных микропроцессоров. Такие микроконтроллеры допускают ограниченную степень конфигурируемости при управлении некоторыми вспомогательными функциями, такими как шифрование данных и демодуляция, отметка времени для выставления счетов по нескольким тарифам и интеллектуальное обеспечение подачи энергии (обнаружение отключения питания, удаленное отключение, предоплата, управление нагрузкой). Микропроцессор позволяет пользователям выбирать желаемый уровень обслуживания, а утилита может удаленно настраивать отдельные счетчики.

Стандартные продукты

Растущее семейство стандартных продуктов, предназначенных для измерения энергии, не только устраняет высокие производственные инвестиции, связанные с электромеханическими счетчиками энергии; это также значительно снижает потребность в разработке ASIC (специализированных интегральных схем). Стандартные продукты включают в себя решения проблем, общих для множества различных клиентов, по более низкой общей стоимости. Факторы, которые производители электронных счетчиков энергии должны учитывать при поиске оптимизации общей экономической эффективности выбора измерений, включают точность, аппаратное обеспечение, программное обеспечение, затраты на разработку, время выхода на рынок и простоту внедрения.

Как видно из таблицы, растущее семейство цифровых сигнальных процессоров Analog Devices с фиксированными функциями удовлетворяет самым разнообразным системным требованиям во всем мире. Выбор компонента из семейства зависит от типа счетчика, необходимого для данной системы.

Таблица 1. ИС встроенного измерителя мощности


АД7750 АД7751 АД7755 AD7756  Однофазный ВА и ВАР Трехфазный ВА и ВАР
ФАЗЫ




Однофазный, 2-проводной
 ° °
°
°
°

Двухфазный или однофазный, 3-проводной  °   °
°
°

Трехфазный, 3- или 4-проводной (нагрузка по схеме «звезда» или «треугольник»)     °
°
°
°
ИНТЕРФЕЙС




Микроомные шунты и трансформаторы тока
  °
°
°
°
°
Миллиомные шунты и трансформаторы тока °
°
°
°
°
°
ВЫХОД



Высокочастотный импульс °
°
°
°
°
°
Реальная мощность °
°
°
°
°
°
Низкочастотный дополнительный импульс °
°
°

Внешняя калибровка °
°
°

Внутренняя калибровка       °
°
°
Отказоустойчивый биллинг   °

Логический выход пересечения нуля (частота)       °
°
°
Выход запроса на прерывание       °
°
°
Интерфейс последовательного порта       °
°
°
Полная и реактивная мощность, напряжение, ток         °
°
ВАРИАНТЫ УПАКОВКИ


20-PDIP и 20-SOIC °
    °
  °
24-PDIP и 24-SSOP
  °
°
   °
ОБРАЗЦЫ  СЕЙЧАС  СЕЙЧАС
 СЕЙЧАС
авг. ’99  2000  ноябрь ’99

Первый в семействе, AD7750, предназначен для непосредственного управления счетчиком шагового двигателя для объединения мощности в энергию.С точки зрения стоимости счетчик с шаговым двигателем популярен в развивающихся странах, потому что это практичный способ построить недорогой твердотельный счетчик энергии. При отключении питания счетчик просто перестает вращаться. Другие решения, такие как светодиодные (LED) дисплеи или жидкокристаллические дисплеи (LCD), требуют драйверов с большим числом выводов и метода сохранения показаний при отключении питания.

Следующая серия продуктов имеет интерфейс последовательного порта для двунаправленной связи с микропроцессором.Продукты, доступные в ближайшее время, помогут снизить стоимость счетчиков электроэнергии за счет снижения затрат на источник питания, преобразователь тока, генератор и внешнюю калибровку коэффициента усиления. В конечном счете, тесное сотрудничество с производителями счетчиков и коммунальными службами приведет к созданию высокоинтегрированного устройства, обеспечивающего большую функциональность при соблюдении жестких целевых показателей по стоимости.

AD7750 объединяет два 16-разрядных аналого-цифровых преобразователя и логику цифровой обработки сигналов, необходимую для измерения электроэнергии.За исключением аналоговой схемы аналого-цифровых преобразователей и опорной схемы, вся остальная обработка сигналов (например, умножение и фильтрация) выполняется в цифровой области. Этот подход обеспечивает превосходную стабильность и точность в экстремальных условиях окружающей среды и во времени. Преобразователи сигма-дельта, работающие с частотой передискретизации 900 кГц, что упрощает сглаживание, оцифровывают сигналы напряжения от преобразователей тока и напряжения. Канал тока имеет широкий динамический диапазон и программируемое усиление для прямого подключения к различным преобразователям тока в напряжение, которые обычно имеют низкое напряжение на клеммах.Фильтр верхних частот удаляет любой постоянный ток из канала тока, устраняя неточности, которые напряжения смещения могут внести в расчет активной мощности.

Фактическая мощность рассчитывается на основе сигнала мгновенной мощности, который генерируется путем умножения сигналов тока и напряжения. Фильтр верхних частот можно включить в сигнальный тракт текущего канала, чтобы удалить любые смещения. Низкочастотная фильтрация снижает гармоники частоты сети и извлекает активную мощность (другими словами, постоянную составляющую).Этот подход позволяет правильно рассчитать реальную мощность даже при несинусоидальных формах тока и напряжения и любом коэффициенте мощности. Цифровая обработка сигнала (умножение, фильтрация и т. д.) обеспечивает высокую стабильность по температуре и времени.

Микросхема также содержит два цифро-частотных преобразователя; один имеет низкочастотный выход, другой — высокочастотный выход. В обоих случаях частота выходных импульсов цифро-частотных преобразователей изменяется в зависимости от величины активной мощности, рассеиваемой с течением времени.Чип предлагает диапазон выходных частот, выбираемых разработчиком, для работы с большинством счетчиков. Низкочастотный выход из-за большого времени накопления между импульсами имеет частоту, пропорциональную средней активной мощности. Высокочастотный выход с более коротким временем накопления пропорционален мгновенной активной мощности. В результате высокочастотный выход полезен для калибровки измерителя в условиях постоянной нагрузки.

ИС измерения энергии со встроенной функцией обнаружения неисправностей

AD7751 — это точная отказоустойчивая ИС для измерения электроэнергии, предназначенная для использования в двухпроводных распределительных системах.Компонент включает в себя новую схему обнаружения неисправностей, которая одновременно предупреждает о неисправностях и позволяет AD7751 продолжать точное выставление счетов, несмотря на неисправность. Это достигается за счет непрерывного контроля как фазного, так и нейтрального (обратного) тока. Неисправность указывается, когда эти токи отличаются более чем на 12,5%, и выставление счетов продолжается с использованием большего из двух токов.

ИС измерения энергии с импульсным выходом

Ядро AD7755 совместимо по выводам с AD7751, но оно не включает функцию отказоустойчивой тарификации.Он также сконструирован таким образом, что его можно использовать в системах с более чем 2 проводами, включая 2- и 3-фазные системы.

Электрические счетчики | Аналоговые устройства

ADE7978, ADE7933/ADE7932 и ADE7923 образуют набор микросхем, предназначенный для измерения 3-фазной электрической энергии с использованием шунты как датчики тока. ADE7933/ADE7932 изолированные, 3-канальные сигма-дельта аналого-цифровые преобразователи (Σ-Δ АЦП) для многофазной энергии измерительные приложения, в которых используются шунтирующие датчики тока.

ADE7923 — неизолированный 3-канальный Σ-Δ АЦП для нейтральной линии. в котором используется шунтирующий датчик тока. ADE7932 имеет два АЦП, а ADE7933 и ADE7923 имеют три АЦП.

Один канал предназначен для измерения напряжения на шунт, когда шунт используется для измерения тока. Этот канал обеспечивает отношение сигнал/шум (SNR) 67 дБ на частоте 3,3 кГц. полоса пропускания сигнала. Выделено до двух дополнительных каналов для измерения напряжений, которые обычно измеряются с помощью резистора разделители.

Неиспользуемые каналы напряжения на нейтрали ADE7923 могут быть используется для измерения вспомогательного напряжения. Эти каналы обеспечивают отношение сигнал-шум 75 дБ в полосе пропускания сигнала 3,3 кГц. Одно напряжение канал можно использовать для измерения температуры кристалла через внутренний датчик. ADE7933 и ADE7923 включают три канала: один канал тока и два канала напряжения. ADE7932 включает один канал тока и один канал напряжения, но в остальном идентичен ADE7933.

ADE7933/ADE7932 включают isoPower ® , интегрированный, изолированный преобразователь постоянного тока.На основе Analog Devices, Inc., iCoupler ® , преобразователь постоянного тока обеспечивает регулируемая мощность, необходимая первому каскаду АЦП при Входное питание 3,3 В. ADE7933/ADE7932 устраняют необходимость для внешнего блока изоляции постоянного тока. Весы чипов iCoupler трансформаторная технология используется для изоляции логических сигналов между первым и вторым каскадом АЦП. В результате Малый форм-фактор, полная изоляция. ADE7923 — это неизолированная версия ADE7933, которую можно использовать для измерение тока нейтрали при изоляции от нейтрали линия не требуется.

ADE7933/ADE7932 и ADE7923 содержат цифровой интерфейс который специально разработан для взаимодействия с ADE7978. С использованием через этот интерфейс ADE7978 получает доступ к выходам АЦП и параметры конфигурации ADE7933/ADE7932 и АДЭ7923.

ADE7933/ADE7932 доступны в 20-выводном, бессвинцовом корпусе с широким корпусом. Пакет SOIC с увеличенной длиной пути утечки. ADE7923 это доступен в аналогичном 20-выводном, бессвинцовом корпусе SOIC с широким корпусом без повышенной утечки.

ADE7978 — это высокоточный трехфазный преобразователь электроэнергии. измерительная ИС с последовательными интерфейсами и тремя гибкими импульсами выходы.ADE7978 может взаимодействовать с четырьмя ADE7933/ Устройства ADE7932 и ADE7923. ADE7978 включает в себя все обработка сигнала, необходимая для выполнения полной (основной и гармоника) измерение активной, реактивной и полной энергии и расчеты среднеквадратичных значений, а также активные и измерение реактивной энергии и расчет среднеквадратичных значений. Фиксированный Функция цифрового сигнального процессора (DSP) выполняет этот сигнал обработка.

ADE7978 измеряет активную, реактивную и полную энергию в различных трехфазных конфигурациях, таких как услуги «звезда» или «треугольник», как с тремя, так и с четырьмя проводами.ADE7978 обеспечивает систему функции калибровки для каждой фазы, калибровка усиления и дополнительные коррекция смещения. Фазовая компенсация также доступна, но нет необходимости, потому что токи воспринимаются с помощью шунтов. То Логические выходы CF1, CF2 и CF3 обеспечивают широкий выбор информация о мощности: полная активная, реактивная и полная мощности; сумма текущих среднеквадратичных значений; и фундаментальные активные и реактивные мощности.

ADE7978 включает измерения качества электроэнергии, такие как как кратковременное обнаружение низкого или высокого напряжения, кратковременное колебания больших токов, измерение периода линейного напряжения и углы между фазными напряжениями и токами.Два последовательных интерфейса, SPI и I 2 C можно использовать для связи с ADE7978. Специальный высокоскоростной интерфейс — высокоскоростной захват данных (HSDC) — может использоваться вместе с I 2 C для обеспечения доступ к выходам АЦП и информации о мощности в реальном времени. ADE7978 также имеет два вывода запроса на прерывание, IRQ0 и IRQ1, чтобы указать, что произошло разрешенное событие прерывания. ADE7978 доступен в 28-выводном корпусе LFCSP без свинца.

Приложения

  • Многофазные счетчики на основе шунта
  • Контроль качества электроэнергии
  • Солнечные инверторы
  • Мониторинг процесса
  • Защитные устройства Изолированные сенсорные интерфейсы
  • Промышленные ПЛК

Интеллектуальные измерительные решения — Silicon Labs



Что такое интеллектуальные счетчики?

Умные счетчики – электронные аппаратные устройства, измеряющие количество потребленных коммунальных услуг (электроэнергия, газ, вода, отопление), в том числе время суток.Интеллектуальные счетчики, оснащенные беспроводным подключением к Интернету вещей, позволяют коммунальным предприятиям и поставщикам автоматически и удаленно собирать информацию об энергии, эффективно предоставляя им точные данные о потреблении без ручной работы.

Умный учет и его преимущества

Интеллектуальные счетчики измеряют и контролируют потребление электроэнергии, газа, воды и тепла для беспроводной передачи данных поставщикам услуг, городам, муниципалитетам или домовладельцам , которые получают различные выгоды. Поставщики коммунальных услуг могут эффективно снизить свои затраты на распределение энергии, свести к минимуму отходы, повысить эффективность производства и ускорить движение денежных средств.Их клиенты могут получать точные и своевременные данные о потреблении и помогать сокращать расходы на электроэнергию. Города могут работать более эффективно, минимизировать потери энергетических ресурсов и ограничить выбросы парниковых газов. В многоквартирных домах интеллектуальные счетчики позволяют точно распределять затраты на тепло на основе использования. Умные счетчики электроэнергии необходимы для включения ответа на спрос . Интеллектуальный учет также помогает свести к минимуму потери воды — в процессе распределения могут утечь до 40% воды.

Наши решения для интеллектуальных счетчиков


Являясь лидером в области беспроводного Интернета вещей, Silicon Labs предлагает микроконтроллеры и однокристальные системы для беспроводного подключения с лучшими на рынке показателями энергоэффективности и радиочастотными характеристиками для создания интеллектуальных измерительных решений. Вы получаете доступ к широчайшему выбору аппаратного обеспечения, передовому программному обеспечению и средствам разработки для беспроводных сетей, а также надежной системе безопасности. С помощью Silicon Labs вы можете разрабатывать самые безопасные устройства для интеллектуального управления энергопотреблением и обеспечивать десятки лет жизни интеллектуальных счетчиков с батарейным питанием.

Ознакомьтесь со всеми нашими решениями для учета воды, тепла, электроэнергии и газа.

Цифровой измеритель мощности | Инжиниринг экологических ресурсов

Общая информация

Цифровой измеритель мощности (модель № 4-1850), описанный на этой веб-странице, производится и распространяется компанией Brand Electronics. Power Meter — это просто ваттметр с несколькими дополнительными функциями, которых нет у типичного ваттметра. Измеритель мощности относительно небольшой и легкий, но он имеет 5 отдельных настроек для отображения различной информации пользователю.Максимально допустимая входная мощность цифрового измерителя мощности составляет 2200 Вт. Счетчик имеет точность в пределах +/- 2% от показаний и +/- 2 в младшей значащей цифре. Измеритель мощности прост в использовании и самокалибруется. Ниже приведено изображение измерителя мощности, который вы будете использовать в классе.

Изображение цифрового измерителя мощности (модель № 4-1850)

Технические характеристики

Каждая из пяти различных настроек дисплея Power Meter отображает различную информацию о показаниях, полученных во время данного эксперимента.Первая настройка дисплея гласит: «0000 Вт 0,000 кВтч». Здесь отображается количество энергии (в ваттах), используемой при запуске машины , и общее количество использованной энергии (в киловатт-часах). Энергокомпании берут плату с потребителей электроэнергии по киловатт-часам, поэтому полезно видеть, сколько стоит энергии и сколько работы вы получаете, так сказать, «за свои деньги». Второй дисплей, который можно вызвать, нажав кнопку «>», — это дисплей «0000,0 часов».Этот параметр отображает количество времени, прошедшее с момента последнего сброса измерителя мощности (прочитайте раздел «Инструкции по эксплуатации» ниже, чтобы узнать больше о сбросе цифрового измерителя мощности). На третьем дисплее отображается «000,00 долларов при 10 центов/кВтч». Отображает стоимость работы Power Meter за киловатт-час. Четвертая настройка дисплея гласит: «000,00 долларов в месяц». Здесь отображается предполагаемая стоимость эксплуатации устройства или другого устройства в течение одного месяца. На последнем дисплее отображается «10,0 центов / кВтч».Этот параметр отображения показывает стоимость электроэнергии за киловатт-час (настройка по умолчанию — 10 центов) для работы вашего конкретного электрического устройства. Вы можете получить любую из этих настроек, сначала подключив измеритель мощности к источнику питания, подключив нужное устройство к измерителю мощности и нажав кнопки «>» или «<» на передней панели измерителя мощности. Если в какой-либо из настроек указано число, отличное от нуля (или 10,0 центов/кВтч), измеритель мощности уже использовался для предыдущего эксперимента и его необходимо сбросить, если вы хотите получить точные результаты.

Инструкция по эксплуатации

Измеритель мощности относительно прост в использовании и имеет всего несколько кнопок, которые управляют всеми его функциями. Для работы с измерителем мощности вам понадобится легкодоступный источник электроэнергии (вам может потребоваться принять специальные меры для проведения эксперимента, когда у вас будет как источник электроэнергии, так и легкий доступ к электрическому устройству, которое вы тестируете). ). На приведенной ниже диаграмме показана простота настройки измерителя мощности.Подключите измеритель мощности к источнику питания, например к электрической розетке. Вы можете подключить свое электрическое устройство (прибор) к измерителю мощности, когда он включен или выключен, в зависимости от того, что вам удобнее. Как только измеритель мощности включен и устройство подключено к соответствующей розетке на задней панели измерителя мощности, вы можете начать снимать показания. На приведенной ниже диаграмме показана правильная установка измерителя мощности и устройства.

Как настроить измеритель мощности

Если вы используете измеритель мощности в любое время и хотите начать новый эксперимент или просто снять новые показания, на которые не повлияют предыдущие данные, измеритель мощности очень просто сбросить.Поскольку Power Meter автоматически сохраняет информацию каждые 8 ​​минут, иногда возникает необходимость очистки памяти при работе с новым электроприбором. Для этого нажмите кнопку RESET на передней панели измерителя. Если нажатие кнопки RESET не приводит к автоматическому обнулению всех показаний, нажмите и удерживайте кнопку ENTER, одновременно нажимая кнопку RESET. Один из этих двух методов должен позволить вам сбросить память измерителя мощности и начать заново с нового набора показаний.

Особые меры предосторожности

Несмотря на то, что на измерителе мощности нет кнопки, позволяющей сохранять показания, счетчик автоматически сохраняет показания для киловатт-часов, стоимости киловатт-часа, общей стоимости и общего времени. Это будет происходить примерно каждые 8 ​​минут. При этом на экране измерителя мощности появится надпись «СОХРАНЕНИЕ ДАННЫХ». Если по какой-либо причине вы отключите питание счетчика во время эксперимента, счетчик все равно сохранит в своей памяти все показания, которые были сняты до последнего сохранения.Обязательно своевременно скопируйте все необходимые данные. Скачки напряжения и веерные отключения электроэнергии могут стоить вам большого количества дополнительного времени в лаборатории, если счетчик не смог сохранить ваши данные. Кроме того, поскольку каждый новый эксперимент требует очистки памяти измерителя мощности, вы всегда должны копировать всю информацию, необходимую для вашего эксперимента, ПРЕЖДЕ, чем ее использует следующий человек или группа. В противном случае ваши данные будут потеряны, и вам придется повторить эксперимент после того, как все остальные закончат.

Техническое обслуживание

Измеритель мощности, как и все другое научное оборудование, не является игрушкой, и с ним следует обращаться соответствующим образом. Если по какой-либо причине измеритель мощности сломается, не будет снимать показания или будет использоваться ненадлежащим образом, что приведет к неисправности, отправка счетчика обратно в компанию для ремонта будет стоить инженерному отделу 40 долларов США. По крайней мере, вы должны приложить все усилия, чтобы свести к минимуму износ измерителя мощности, добросовестно относясь к тому, как вы его используете.После использования экран измерителя мощности следует протирать мягкой тканью или полотенцем. Не используйте бумажные полотенца или чистящие губки, которые могут поцарапать экран глюкометра. В большинстве случаев (если иное не указано вашим преподавателем) измеритель мощности не должен покидать лабораторию там, где он изначально предназначался. Перемещение измерителя мощности может привести к повреждению измерителя и/или травмам пользователя. Выключите глюкометр после использования и обязательно оставьте его там, где он не будет поврежден другими людьми, работающими в лаборатории.*

Контрольная викторина

Каков максимально допустимый вход для этого цифрового измерителя мощности?

Какова точность измерителя мощности?

Как изменить настройки дисплея на измерителе мощности?

T или F- рекомендуется бросать и бросать измеритель мощности до и после каждого использования, потому что инженерный отдел просто получит новые счетчики, если что-то случится с теми, которые у них есть сейчас.

Какой материал НЕ следует использовать для очистки экрана измерителя мощности при очистке измерителя мощности?

Как часто Power Meter сохраняет ваши данные в своей памяти?

Как сбросить измеритель мощности после того, как вы закончили снимать показания?

Как еще называется цифровой измеритель мощности? (Подсказка: что он измеряет?)

Почему Power Meter измеряет киловатт-часы?

Где я могу попрактиковаться в использовании цифрового измерителя мощности, не имея его физически?

Умные счетчики

Джерри Рами, KI6LGY

  В) Что такое счетчик электроэнергии или мощности?

 A)  На языке электроэнергетики это счетчик кВт-часов между вашей сетью и центром нагрузки, который измеряет потребление электроэнергии.

  В) Что такое интеллектуальный счетчик? Чем он отличается от обычного счетчика электроэнергии или мощности?

 A)  Интеллектуальный счетчик похож на обычный счетчик электроэнергии в том смысле, что он также измеряет потребление электроэнергии, но у него есть другие возможности, такие как возможность удаленного считывания показаний без отправки человека к вашему счетчику. См. рис. 1.

В) Что такое интеллектуальная сеть?

A) Модернизация электросети, часто называемой ее сторонниками «умной сетью », является важной целью.Усилия, такие как усовершенствованная инфраструктура измерения (AMI), автоматизированное считывание показаний счетчиков (AMR) и другие этапы интеллектуального управления сетью, являются частью более интеллектуальной сети. Улучшение контроля над энергосистемой повысит ее надежность и эффективность, а по мере разработки приложений для конечных пользователей мониторинг и контроль использования и выработки электроэнергии в точке использования принесет пользу коммунальным предприятиям, снизив пиковые нагрузки, и принесет пользу потребителям, предоставив способ экономить на своих энергозатратах. Дополнительную информацию см. на веб-сайте ARRL по адресу: http://www.arrl.org/electric-utility-communication-applications-and-smart-grid-technologies

  В) Где в настоящее время внедряются интеллектуальные счетчики?

A) Умные счетчики развертываются по всей территории Соединенных Штатов и во многих других странах.

В)  В соответствии с какой частью правил Федеральной комиссии по связи в США работают интеллектуальные счетчики?

A) Часть 15, как и большинство других бытовых и бытовых электронных устройств. На большинстве частот Часть 15 допускает работу только с очень низким энергопотреблением — в некоторых случаях несколько нановатт.В соответствии с правилами Части 15 в некоторых диапазонах предусмотрены условия для работы на более высокой мощности. Поскольку эти диапазоны также используются промышленными, научными и медицинскими устройствами, их часто называют диапазонами ISM. Однако это не меняет статус интеллектуальных счетчиков; они работают исключительно в соответствии с Частью 15 правил, а не Частью 18, как настоящие устройства ISM. Для получения дополнительной информации об устройствах Part 15 и Part-15 см. http://www.arrl.org/part-15-radio-frequency-devices. Аналогичные правила есть и у других народов.

В) Могут ли любители ожидать помех от интеллектуальных счетчиков? Имеются ли у них потенциальные схемы генерации радиопомех, например, цифровые схемы?

 A)  В целом любителям не следует ожидать помех от интеллектуальных счетчиков на большинстве любительских диапазонов. И да, интеллектуальные счетчики имеют внутри цифровую электронику, которая может действовать и излучать РЧ, как обычный персональный компьютер. Однако в некоторых случаях существует большая вероятность помех, особенно когда система интеллектуальных счетчиков преднамеренно передает данные в так называемом диапазоне ISM (промышленный, научный и медицинский), который используется совместно с любительской службой.

  В) Вы имеете в виду, что интеллектуальные счетчики содержат преднамеренный радиочастотный передатчик?

А) Иногда. Если интеллектуальный счетчик содержит радиочастотный передатчик:

.
  • Рабочая частота обычно находится в диапазонах 902 МГц и 2,4 ГГц.
  • Выходная мощность
  • обычно составляет 1 Вт в диапазоне 902 МГц и намного меньше в диапазоне 2,4 ГГц.
  • Предполагаемый диапазон передатчика в интеллектуальном счетчике обычно очень ограничен. В то время как радио на стороне инженерных сетей должно достигать соседнего концентратора, обычно установленного на ближайшем столбе, интеллектуальные счетчики также могут соединяться с другими интеллектуальными счетчиками для связи с концентратором.(с использованием пяти переходов или менее)  См. рис. 2.
  • Интеллектуальный счетчик обменивается данными только по команде, обычно несколько раз в день.
  • Передатчик интеллектуального счетчика работает в соответствии с Частью 15 правил FCC.

  В) Недавно я повысил мощность своего электроснабжения со 100 до 200 А. У моего старого электросчетчика были шестерни и механические показания. Новый, однако, полностью электронный. В нем есть ЖК-дисплей и что-то вроде радиопередатчика.Я рад сообщить, что у меня не было проблем с помехами, но интересно… Возможно ли, что у меня уже есть интеллектуальный счетчик?

А) Не обязательно. Ваш новый счетчик может просто иметь возможность удаленного считывания. Это означает, что считыватель счетчика может пинговать ваш счетчик для чтения с улицы. Затем счетчик передает показания по радио. Эффективность повышается, поскольку ему или ей больше не нужно входить в вашу собственность. С другой стороны, технология интеллектуальных счетчиков подразумевает двустороннюю связь со счетчиком.Интеллектуальные счетчики также имеют память и возможность обработки данных.

В) Используют ли интеллектуальные счетчики какую-либо форму технологии несущего тока или BPL?

А) Сначала давайте определим «несущий ток». Устройство несущего тока использует линии электропередач, находящиеся внутри здания или управляемые коммунальными службами, для преднамеренного проведения РЧ-сигналов. Устройства несущего тока также регулируются разделом несущего тока правил части 15.

В некоторых регионах интеллектуальные счетчики и/или интеллектуальные сети могут использовать технологию несущего тока.Каждая электроэнергетическая компания выбирает архитектуру, которую она хочет развернуть, иногда под прямым или косвенным влиянием решений, принимаемых государственными или местными регулирующими органами. Согласно правилам Части 15…

  • Если устройство несущего тока используется для передачи цифровой информации и работает в диапазоне частот от 1,7 до 80 МГц, оно работает в соответствии с правилами BPL в части 15.
  • Если он работает в другом спектре, он работает в соответствии с правилами для несущей частоты в Части 15.
  • Если они используются исключительно на высоковольтных линиях, питающих подстанции, устройства несущего тока могут работать в соответствии с разделом о несущей линии электропередачи (PLC) части 15.

До сих пор в США смарт-счетчики не использовали BPL. Некоторые протоколы для домашних сетей, которые могут быть связаны с интеллектуальными счетчиками и технологией интеллектуальных сетей, могут использовать BPL, но вполне вероятно, что системы будут использовать технологию HomePlug. HomePlug не использует любительские диапазоны, поэтому у него мало шансов создать помехи для любительского радио.(Другой спектр может испытывать помехи от устройств HomePlug.)

Для получения информации о BPL см. http://www.arrl.org/broadband-over-powerline-bpl.

Если и когда интеллектуальный счетчик использует технологию несущего тока:

  • Диапазон частот, используемый счетчиками PLC, использует полосу B Cenelec @ 63 кГц для потребителя.
  • Некоторые интеллектуальные счетчики также используют BPL для коммунальных услуг. Также возможно иметь BPL на домашней проводке в домашней сети (HAN), привязанной к интеллектуальному счетчику и интеллектуальной сети.
  • Предполагаемый диапазон текущей связи несущей обычно очень ограничен. Так же, как концентратор в случае радиосвязи, приемник находится на ближайшем столбе.
  • Передатчик интеллектуального счетчика обычно срабатывает несколько раз в день, но только тогда, когда утилита «пингует» счетчик.

В) Как интеллектуальный счетчик получает команды от коммунального предприятия?

A)  Все умные счетчики разные.Коммунальные службы могут отправлять команды на интеллектуальный счетчик как по радио, так и по каналу связи, в зависимости от типа используемого счетчика. В Калифорнии, например, коммунальные предприятия, в настоящее время развертывающие интеллектуальные счетчики, управляют счетчиками с помощью радиочастоты 902–928 МГц FHSS. Предполагаемый диапазон и частоты, используемые для отправки команд на интеллектуальный счетчик, также могут варьироваться от коммунальной службы к коммунальной.

В) Может ли любительское радио создавать помехи для интеллектуального счетчика? Каковы правила относительно такого вмешательства?

A) Да, любительская работа поблизости может снизить чувствительность некоторых счетчиков, чтобы они не могли слышать команды.Интеллектуальный счетчик работает в соответствии с Частью 15 правил, в которой говорится, что устройства Части 15 не защищены от помех со стороны лицензированных радиослужб, таких как любительское радио.

В) Какая защита имеется у радиолюбителей от помех интеллектуальному счетчику и от них?

A)  В США интеллектуальные счетчики в жилых районах должны соответствовать абсолютным ограничениям выбросов для непреднамеренных источников излучения и/или устройств несущего тока, а также ограничениям мощности передачи для преднамеренных источников излучения, как указано в правилах Части 15.Лицензированные службы радиосвязи, такие как любительское радио, также получают безоговорочную защиту от вредных помех от всех устройств Части 15, включая интеллектуальные счетчики. Кроме того, устройства Части 15, такие как интеллектуальные счетчики, не защищены от помех, создаваемых лицензированными службами радиосвязи.

Примечание .  Хотя частоты, обычно используемые интеллектуальными счетчиками, также являются диапазонами ISM, которые подпадают под действие Части 18 правил Федеральной комиссии по связи, на самом деле они работают в соответствии с Частью 15.  Это важное различие.Если бы интеллектуальный счетчик работал в соответствии с Частью 18, любительской службе пришлось бы мириться с любыми вредными помехами, которые мог бы создать такой счетчик. Однако устройствам Части 18 запрещено использовать РЧ для целей связи. Поскольку интеллектуальные счетчики передают данные, они не могут по закону работать как устройства Части 18.

Для справки в следующей таблице показано перекрытие между любительским и ISM-диапазонами, обычно используемыми интеллектуальными счетчиками:

Любительский оркестр



ISM-диапазон*



Примечания



902 – 928 МГц



902 – 928 МГц



Любительский диапазон 33 см



2300 – 2310 МГц



2390 – 2450 МГц



2400 – 2483.5 МГц



Любительский диапазон разбит на два сегмента. Диапазон ISM выходит за пределы любительского диапазона в верхней части.



  *Примечание. Положения о большей мощности в Части 15 обычно используют диапазоны ISM.

В) А как насчет других видов коммунальных услуг, таких как вода и газ? Насколько я понимаю, они также переходят на новые счетчики с возможностью связи посредством RF.Применяются ли по-прежнему те же самые правила для интеллектуальных счетчиков, по крайней мере, с точки зрения моей озабоченности по поводу радиопомех?

А)  По большей части – да. Как и «умные» счетчики электроэнергии, эти счетчики воды и газа часто используют для связи радиоэнергию. Когда они это делают, они, скорее всего, работают в диапазоне ISM в соответствии с Частью 15.

Это чрезвычайно маломощные устройства, которые проводят большую часть своей жизни в выключенном состоянии, ожидая связи с коммунальной радиосетью. Счетчики воды и газа обычно работают на 2.4 ГГц, используя очень узкополосную реализацию ZigBee Smart Energy Profile.

Поскольку счетчики газа и воды не подключены к источнику электроэнергии, они оба используют методы «поглотителя» (крыльчатки) для выработки небольшого количества электроэнергии, чтобы поддерживать бортовую батарею полностью заряженной. Такой подход обеспечивает ожидаемый срок службы батареи более 10 лет.

Во многих случаях счетчик пингуется или синхронизируется с любым ближайшим «умным» электросчетчиком. Затем интеллектуальный счетчик электроэнергии может сохранять свои показания и отправлять их вверх по течению в систему выставления счетов за коммунальные услуги.Хотя обычно он связывается с интеллектуальным счетчиком электроэнергии того же клиента, это не обязательно. Система является «сетчатой» и может передавать данные по мере необходимости. «Умный счетчик» в этом случае часто будет иметь два радиомодуля под стеклом — один для потребителя на частоте 2,4 ГГц, а другой — для коммунальной службы на частоте 902–928 МГц.

Эти два коммуникационных «носителя» (коммунальное предприятие и потребитель) различаются в каждой юрисдикции коммунального предприятия. Вы можете узнать больше о конкретной технологии, используемой вашей утилитой, на их веб-сайте.Для более подробного обсуждения различных средств коммунальной связи и их относительного влияния на любительскую службу см. статью о коммунальной связи на веб-сайте ARRL по адресу: www.arrl.org/electric-utility-communication-applications-and. -smart-grid-технологии

Электрические интеллектуальные счетчики для домашнего использования

Использование данных интеллектуальных счетчиков для экономии электроэнергии

С помощью интеллектуального счетчика вы можете отслеживать потребление электроэнергии так же, как при проверке баланса на сберегательном счете или кредитной карте.Просто наблюдая за потреблением электроэнергии, вы можете определить часы высокого потребления и определить, какие бытовые приборы их вызывают. «Вы не можете контролировать то, что не можете измерить» — распространенная среди инженеров фраза, и это хороший пример!

В зависимости от вашего плана электроснабжения и конфигурации вашего интеллектуального счетчика вы также можете просматривать избыточную генерацию от локальных солнечных батарей, ветряных турбин или любой принадлежащей вам системы возобновляемой энергии. Ваш поставщик электроэнергии может приобрести эти киловатт-часы и вычесть их из вашего следующего счета за электроэнергию.

В качестве примера того, как данные интеллектуального счетчика могут помочь вам выбрать лучший план на электроэнергию, рассмотрим следующий сценарий:

  • В настоящее время в трех домах действует план «Бесплатные ночи», согласно которому плата за электроэнергию не взимается с 9 вечера до 9 утра, но с 9 утра до 9 вечера платят 20 центов/кВтч.
  • Все три дома потребляют 1200 кВтч в месяц, но дом №1 использует 800 кВтч в оплачиваемые часы, дом №2 использует 600 кВтч, а дом №3 использует только 400 кВтч.

Соответствующий счет за электроэнергию для каждого дома будет следующим:

Клиент Потребление Платное потребление (20 центов/кВтч) Выставленная сумма
Дом №1 1 200 кВтч 800 кВтч $160
Дом №2 1 200 кВтч 600 кВтч $120
Дом №3 1 200 кВтч 400 кВтч 80 долларов

Поскольку интеллектуальный счетчик регистрирует данные с 15-минутными интервалами, потребители могут видеть, как распределяется их потребление электроэнергии в течение дня.Когда мы получаем счет за электроэнергию, мы часто сосредотачиваемся на итогах – потреблении кВтч и сумме счета.

Тем не менее, три домовладельца в этом примере могут проверить данные своего интеллектуального счетчика и увидеть, как потребление распределяется между двумя графиками (9 вечера-9 утра и 9 утра-9 вечера). Это возможно, поскольку измеренные данные включают потребление с 15-минутными интервалами.

  • Если другой тарифный план предлагает фиксированную ставку 10 центов/кВтч, независимо от часа, всем трем домовладельцам будет выставлен счет в размере 120 долларов.
  • Дом № 1 сэкономит 40 долларов в месяц за счет перехода, дом № 2 получит тот же счет, а дом № 3 фактически будет платить на 40 долларов больше в месяц.

Сократить счета за электроэнергию, сменив тарифный план, возможно, но для принятия правильного решения вам нужны данные. Измерения, собранные интеллектуальными счетчиками, полезны при попытке решить, какой план лучше всего подходит для вас.

Также важно научиться читать этикетку с фактами об электричестве (EFL) , чтобы вы могли точно знать, как будет выставляться счет за электроэнергию.Некоторые планы предлагают вам низкие ставки, но только если вы выполняете определенные условия, которые не очевидны заранее. Например, может быть скидка за превышение определенного потребления кВтч, но вы платите гораздо больше, если не достигаете этого значения.

Электронный измеритель мощности | Токоизмерительные клещи Fluke 345 Power Quality

2000 м22 Механический 5 захват 9 I> 10 A I> 10 A от 0 до 825 VDC или AC RMS8 VDC> 0,5 В, VAC> 0,2 V8 Все измерения DC и 15 Гц до 1 кГц
Максимальная перегрузка 1000 V RMS
вольт RMS Измерение -RMS (AC + DC)
0,1% 59090 Диапазон измерений 90 468 4 кВт, 40 кВт, 400 кВт, 1650 кВт8 1 VA в 4 кВА
10 ВА в 40 кВА
100 ВА при 400 кВА
1 кВА при 1200 кВА
2 VAR измерение (одно- и трехфазные)8 1 VAR в 4 KVAR
10 VAR в 40 KVAR
100 VAR в 400 KVAR
1 KVAR в 1200 KVAR
8 0,0018 ± 3 °8 ± 3 °2 киловатт Час (KWHR)8 1 V до 825 V RMS2 функция объема8 40 A, 400 A, и 2000 A в разрешении8 10 мА в 40 ассортимент
100 мА в 400 Ассортимент
1 A в 2000 Ассортимент
2 Интерфейс Среднее время
Характеристики
Дисплей Цветной пропускающий ЖК-дисплей 320 x 240 пикселей (диагональ 70 мм) с двухуровневой подсветкой
Источник питания 9045 v alkaline aa mn 1500 или IEC lr6 x 60
Жизнь аккумулятора обычно8> 10 часов (подсветка на полном объеме)
> 12 часов (подсветка уменьшена)
5 удаление аккумулятора вход
2
110 /230 В 50/60 Гц
Выход 15 В пост. тока, 300 мА
Условия окружающей среды (только для использования в помещении)
Все заявленные при 2°C точность1 9095 (73.4°F ±1,8°F)
Рабочая температура от 0°C до 50°C (от 32°F до 122°F)
Температурный коэффициент тока ≤ ±0,15% от показания на градус C
Температурный коэффициент напряжения ≤ ±0,15 % от показаний на °C
Максимальная относительная влажность 80 % для температур до 31 °C (87 °F) с линейным уменьшением до 50 % относительной влажности При 40 ° C (104 ° F)
Максимальная рабочая высота
2 Электрическая безопасность
Максимальное безопасное рабочее напряжение8 Безопасность IEC 61010-1 600 В CAT IV Двойная или усиленная изоляция степень загрязнения 2
Степень защиты IP40; EN60529
Измерение тока 600 В переменного тока действующее или постоянное напряжение между неизолированным проводником и землей
Измерение напряжения 600 В переменного тока действующее или постоянное напряжение между входной клеммой и землей или 825 В между .)
2 EMC
Emission IEC / EN 61326-1: 1997 A
IEC / EN 600498 IEC / EN 61326-1: 1997 ANNEX CRIVEX CREATED B
Размеры (Д x Ш x Г) 300 x 98 x 52 мм (12 x 3,75 x 2 дюйма)
Вес, включая батареи 820 г (1,8 фунта)
Объем губок Диаметр 58 мм
Очистка Прибор можно чистить тканью, пропитанной изопропанолом.Не используйте абразивы или другие растворители.
Электрические характеристики
Погрешность 23°C ±1°C (73,4°F ±1,8°F). Температурные коэффициенты см. в Спецификациях условий окружающей среды.
2 Измерение тока (DC, DC RMS, AC RMS)
0 до 2000 DC или 1400 AC RMS
AutoRange Facility8 40 A / 400 A / 2000 A
Разрешение 10 мА в 40 Ассортимент
100 мА в 400 Диапазон
A в 2000 году Ассортимент
5 Точность: DC и DC RMS I> 10 A ± 1.5% RDG ± 5 цифр
I <10 A ± 0.2 A ± 0.2
5 Точность: AVG ± 3% RDG ± 5 цифр
I <10 ± 0.5 A
5 Точность: PK ± 5% RDG ± 5 цифр
I <10 A ± 0,5 A
5 Точность: AHR I > 10 А ±2% от показаний ±5 цифр
I < 10 А ±0.5 AHR
Точность: CF (фактор гребня) 1.1 ≤ CF <3 ± 3% RDG ± 5 цифр
3 ≤ CF <5 ± 5% RDG ± 5 цифр
Разрешение 0,01 0,01
Точность: RPL (Ripple) 2% ≤ RPL <100% ± 3% RDG ± 5 цифр
100% ≤ RPL <600% ±5% от показаний ±5 цифр
Разрешение 0.1%
I DC > 5 A, I AC > 2 A
  Все измерения постоянного тока и от 15 Гц до 1 кГц
RMS Измерение (AC + DC)
2 измерение напряжения (DC, DC RMS, RMS)
диапазон измерения
AutoRange Facility 4 V / 40 V / 400 В / 750 В
Разрешение 1 мВ в диапазоне 4 В
10 мВ в диапазоне 40 В
100 мВ в диапазоне 400 В
1 В в диапазоне 750 В
В > 1 В ±1% от показаний ±5 цифр
В < 1 В ±0.02 v
Точность: AVG
1 V> 1 V
± 3% RDG ± 5 цифр
± 0,03 V ± 0,03 V ± 0,03 V
5 Точность: PK V > 1 V ± 5% RDG ± 5 цифр
± 0,03 V ± 0,03 V ± 0,03 V ± 0,03 V ± 0,03 V ± 0,03 V ± 0,03 V
Точность: CF (Crest Factor) 1,1 ≤ CF <3 ± 3 % показаний ±5 цифр
3 ≤ CF < 5 ±5% показаний ±5 цифр
Разрешение 0.01
Точность: RPL (пульсация) 2% ≤ RPL <100% ± 3% RDG ± 5 цифр
100% ≤ RPL <600% ± 5% RDG ± 5 цифры
Разрешение 0,1% 0,1% 0,1%
2 Harmonics
THD (общая гармоническая искажение) 1% ≤ THD <100% ± 3% RDG ± 5 цифр
100% ≤ ≤ КНИ < 600% ±5% от показаний ±5 разрядов
Разрешение 0.1%
DF (фактор искажений)
1 1% ≤ DF <100%
± 3% RDG ± 5 цифр
Разрешение
H02 ≤ Vharm ±5% ±2 разряда
h23 ≤ Vharm ≤ h40 ±10% ±2 разряда
  основная частота F 0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц
Vacrms > 1 В
Измерение мощности (одно- и трехфазное) (DC, DC rms, AC rms)
От 0 до 1650 кВт DC или 1200 кВт AC
диапазон измерения
Разрешение
Разрешение 1 Вт в 4 кВт
10 Вт в 40 кВт
100 Вт 400 кВт
1 кВт в 1200 кВт
Точность 2.5% от показаний ±5 разрядов
W1Ø < 2 кВт ±0,08 кВт
W3Ø < 4 кВт ±0,25 кВт
Измерение ВА (одно- и трехфазное) (DC, DC rms, AC rms)
Измерение Диапазон 0 до 1650 кВА DC или 1200 кВА AC
AutoRange Machine 4 KVA, 40 кВА, 400 кВА, 1650 кВА
Разрешение
Точность ВА > 2 кВА 2.5% RDG ± 5 цифр
VA <2 кВА ± 0,08 кВА
диапазон измерения 0 до 1250 KVAR
AutoRange объект 4 KVAR, 40 KVAR, 400 KVAR, 1200 KVAR
Разрешение
Разрешение
5 Точность ВАр > 4 кВАр ±2.5% RDG ± 5 цифр
VAR <4 KVAR ± 0.25 KVAR
Диапазон мощности8 0,3
Коэффициент мощности (одно- и трехфазный)
диапазон измерения 0,3 емкостный до 1,0 и 1,0 до 0,3 индуктивности (72,5 ° емкостный до 0,3 и 0 ° до 72,5 ° индуктивный)
разрешение
Точность
Диапазон частот от 15 Гц до 1 кГц
Коэффициент мощности смещения (одно- и трехфазный)
Диапазон измерения 0.3 емкостный до 1,0 и 1,0 до 0,3 индуктивного (72,5 ° емкостный до 0 ° и 0 ° до 72,5 ° индуктивного)
Разрешение8 0,001
Точность
диапазон частоты8 15 Гц до 22 Гц и 45 Гц до 65 Гц
диапазон измерения 40 000 kwhr
Объект AutoRange8 4 KWHR, 40 КСХР, 400 квр, 4000 квр, 40 000 kwhr
Разрешение 1 WHR в диапазоне 4 КСХR
10 WHR в диапазоне 4 kwhr
100 WHR в диапазоне 400 кСХр
1 KWHR в диапазоне 4000 KWHR
10 KWHR в диапазоне 400 kwhr
5 40049 кВтч > 2 кВтч ±3% ±5 цифр
кВтч < 2 кВтч ±0.08 KWHR
Все ватты / VA / VAR / PF измерения
1 частотный диапазон
DC и 15 Гц до 1 кГц
диапазон тока 10 A до 1400 A RMS
Диапазон напряжения 1 В до 825 V RMS
Максимальный вход 825 V RMS / 1400 A RMS
Максимальная перегрузка 1000 V RMS / 10 000 Все измерения постоянного тока и 15 Гц до 1 кГц. Максимальная перегрузка 10 000 А или среднеквадратичное значение x частота < 400 000
Измерение частоты (от источников тока или напряжения)
Диапазон измерения от 15 Гц до 1 кГц6661 Гц
Точность, точность от 15 до 22 Гц ± 0,5% RDG
40 Гц до 70 Гц ± 0,5% RDG
15 Гц до 1000 Гц ± 1% RDG
диапазон тока 10 A до 1400 A RMS
диапазон напряжения
Измерение тока
1 диапазон

1 диапазон
10 A / 400 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
Разрешение 1 A в 40 A
10 A в 400 A
50 A в 2000 A
Точность ± 3% RDG ± 1 Pixel
максимум Перегрузка 10000 A
измерение напряжения
1 Range
4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 4002
Разрешение 100 мВ при 4 В
1 В при 40 В
10 В при 400 В
31.25 В в 1000 V
Точность ± 2% RDG ± 1 Pixel
Максимальная перегрузка 1000 В RMS 1000 V RMS
диапазон частоты DC и 15 Гц до 600 Гц
BASE 2,5 мс, 5 мс, 10 мс, 25 мс, 50 ​​мс / div
0.5 секунды
максимальная частота дискретизации8 15.625 KHZ
Enroush Текущая функция
диапазонов
Точность I> 10 А ±5% показаний ±1 пиксель
I < 10 А ±0.5 А
Все измерения постоянного тока и от 15 Гц до 1 кГц
Максимальная перегрузка Максимальная перегрузка 10 000 А или среднеквадратичное значение x частота < 400 000 Время захвата 1 с, 3 с, 10 с, 30 с, 100 с, и 300 с
максимальная скорость отбора проб8 15.625 кГц
USB-интерфейс на ПК Программное обеспечение Power Log для загрузки, анализа и составления отчетов
345 Утилита обновления для установки новой версии прошивки
Память для регистрации
Области регистрации Три области, которые можно использовать по отдельности или объединить в одну большую область
6 Периоды усреднения 1 с, 2 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин и пользовательские
Время регистрации
ODE
1 S 1 ч 49 м
2 S 3 H 38 м
5 S 9 H 6 M
10 S 18 H 12 M
30 S 2 D 6 H 36 м
1 мин 4 D 13 H 12 м
5 мин 22 D 18 H 0 M
10 мин 45 D 12 H 0 M
15 мин 68 D 6 H 0 M
Время регистрации (3 области)
1 S 5 H 12 м
2 S 10 H 24 м
5 S 1 D 2 H 00 м
10 S 2 D 4 ч 00 м
30 с 6 д 12 ч 1 м
1 мин 900 49 13 D 0 H 12 M
5 мин 65 D 0 H 15 M
10 мин 130 D 0 H 30 м
15 мин 195 D 0 ч 45 м
v и режим гармоники
1 среднее время
1 S 0 H 34 м
2 S 1 ч 8 м
5 S 2 H 52 M
10 S 5 H 44 м 5 H 44 M
30 S 17 H 13 M
1 м 1 D 10 H 26 м
5 M 7 D 4 H 10 м
10 м 14 D 8 H 20 м
15 M 21 D 12 H 30 м
Время регистрации (3 участка)
1 с 1 ч 38 м
2 S 3 H 16 M
5 S 8 H 11 M 9 H 11 M
10 S 16 H 23 м
30 S 2 D 1 H 11 м
1 м 4 D 2 H 23 м
5 м 20 D 11 H 25 M
10 м 81 D 0 H 50 м
15 м 121 D 13 h 15 m
Одно- и трехфазный режим питания
1 Среднее время
Время регистрации (1 область)
1 S 1 ч 40 м
2 S 3 H 21 м
5 S 8 H 22 м 8 H 22 M
10 S 16 H 45 м
30 S 2 D 2 H 17 M
1 м 4 д 4 ч 35 м
5 м 20 д 22 ч 55 м
10 м 41 d 21 h 50 м
15 м 62 D 20 H 45 м

1 Время регистрации (3 области)
1 S 4 ч 47 м
2 S 9 H 34 m
5 S 23 H 57 M
10 S 1 D 23 H 54 M
30 S 5 D 23 ч 23 25 м
1 м 11 d 23 h 25 m
5 м 59 d 21 h 5 m
10 м 119 D 18 H 10 м
15 м 179 д 15 ч 15 м
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
