Как устроен современный электросчетчик. Какие бывают типы счетчиков электроэнергии. Как работает индукционный и электронный электросчетчик. В чем преимущества двухтарифных счетчиков.
Виды и устройство современных электросчетчиков
Электросчетчики являются неотъемлемой частью любой системы электроснабжения. Они позволяют вести учет потребляемой электроэнергии как в жилых, так и в промышленных помещениях. По принципу работы и устройству выделяют два основных вида электросчетчиков:
- Индукционные (электромеханические)
- Электронные (цифровые)
Рассмотрим подробнее устройство и принцип действия каждого типа.
Устройство и принцип работы индукционного электросчетчика
Индукционный электросчетчик имеет довольно простое устройство, основными элементами которого являются:
- Токовая катушка
- Катушка напряжения
- Алюминиевый диск
- Счетный механизм с червячной и зубчатой передачей
- Постоянный магнит
Принцип работы индукционного счетчика основан на взаимодействии магнитных полей, создаваемых токовой катушкой и катушкой напряжения. Эти магнитные поля пронизывают алюминиевый диск, создавая в нем вихревые токи. В результате возникает вращающий момент, приводящий диск в движение. Скорость вращения диска пропорциональна потребляемой мощности.
Как происходит подсчет электроэнергии в индукционном счетчике?
Вращение алюминиевого диска через червячную и зубчатую передачу передается на счетный механизм. Количество оборотов диска прямо пропорционально потребленной электроэнергии. Счетный механизм преобразует эти обороты в показания на циферблате в киловатт-часах.
Электронный электросчетчик: современное решение для учета электроэнергии
Электронные счетчики постепенно вытесняют индукционные благодаря ряду преимуществ. Их устройство основано на современных электронных компонентах.
Из чего состоит электронный счетчик?
Основными компонентами электронного счетчика являются:
- Датчики тока и напряжения
- Аналого-цифровой преобразователь
- Микроконтроллер
- Электронный дисплей
- Память для хранения данных
Как работает электронный счетчик электроэнергии?
Принцип работы электронного счетчика заключается в следующем:
- Датчики измеряют параметры тока и напряжения в сети
- Аналоговый сигнал преобразуется в цифровой
- Микроконтроллер обрабатывает полученные данные и вычисляет потребленную энергию
- Результаты отображаются на электронном дисплее и сохраняются в памяти устройства
Преимущества электронных счетчиков перед индукционными
Электронные счетчики имеют ряд существенных преимуществ по сравнению с индукционными:
- Высокая точность измерений
- Возможность учета по многотарифной системе
- Дистанционный сбор показаний
- Защита от несанкционированного вмешательства
- Компактные размеры
- Низкое собственное энергопотребление
Многотарифные электросчетчики: экономия на оплате электроэнергии
Многотарифные или двухтарифные счетчики позволяют учитывать потребление электроэнергии по разным тарифам в зависимости от времени суток. Это дает возможность существенно экономить на оплате электроэнергии.
Как работает двухтарифный счетчик?
Принцип работы двухтарифного счетчика основан на использовании встроенных часов реального времени. Счетчик автоматически переключается между дневным и ночным тарифом в заданное время. При этом показания по каждому тарифу учитываются отдельно.
В чем выгода использования многотарифного счетчика?
Использование многотарифного счетчика позволяет:
- Экономить на оплате электроэнергии за счет более низкого ночного тарифа
- Распределять нагрузку на электросеть более равномерно
- Стимулировать потребителей к рациональному использованию электроэнергии
Интеллектуальные системы учета электроэнергии: будущее энергетики
Современные технологии позволяют создавать интеллектуальные системы учета электроэнергии, которые обладают расширенным функционалом по сравнению с обычными электросчетчиками.
Что такое умный счетчик (Smart Meter)?
Умный счетчик — это электронное устройство, которое не только измеряет потребление электроэнергии, но и обладает возможностью передачи данных и удаленного управления. Основные особенности умных счетчиков:
- Автоматическая передача показаний
- Возможность удаленного отключения/подключения потребителя
- Мониторинг качества электроэнергии
- Обнаружение несанкционированного вмешательства
- Интеграция с системами умного дома
Преимущества интеллектуальных систем учета
Внедрение интеллектуальных систем учета электроэнергии предоставляет ряд преимуществ как для потребителей, так и для энергоснабжающих организаций:
- Повышение точности учета электроэнергии
- Снижение потерь электроэнергии
- Оптимизация потребления электроэнергии
- Упрощение процесса снятия показаний и выставления счетов
- Возможность внедрения гибких тарифных планов
Выбор электросчетчика: на что обратить внимание
При выборе электросчетчика для установки в жилом или коммерческом помещении следует учитывать несколько важных факторов:
Какие параметры важны при выборе электросчетчика?
- Класс точности — показывает максимально допустимую погрешность измерений
- Номинальный и максимальный ток — должны соответствовать характеристикам электросети
- Количество тарифов — для возможности экономии на оплате электроэнергии
- Наличие интерфейсов для передачи данных — важно для интеграции в системы АСКУЭ
- Защита от магнитных полей и несанкционированного вмешательства
- Межповерочный интервал — чем он больше, тем реже потребуется поверка счетчика
Индукционный или электронный: что выбрать?
Несмотря на то, что индукционные счетчики все еще встречаются в эксплуатации, для новых установок рекомендуется выбирать электронные счетчики. Они обладают большей точностью, функциональностью и надежностью.
Установка и эксплуатация электросчетчиков: важные аспекты
Правильная установка и эксплуатация электросчетчика играют важную роль в обеспечении точного учета электроэнергии и безопасности электроснабжения.
Кто может устанавливать и менять электросчетчик?
Установка и замена электросчетчика должны производиться только квалифицированными специалистами энергоснабжающей организации или уполномоченной компании. Самостоятельная установка или замена счетчика запрещена и может привести к серьезным последствиям.
Как часто нужно проводить поверку электросчетчика?
Периодичность поверки электросчетчика зависит от его типа и указывается в паспорте устройства. Как правило, для индукционных счетчиков межповерочный интервал составляет 8-16 лет, для электронных — 10-16 лет. По истечении этого срока необходимо провести поверку или замену счетчика.
Понимание устройства и принципов работы электросчетчиков позволяет потребителям более эффективно контролировать расход электроэнергии и выбирать оптимальные решения для учета. С развитием технологий электросчетчики становятся все более интеллектуальными устройствами, открывая новые возможности для оптимизации энергопотребления и повышения энергоэффективности.
Устройство электросчётчика. принцип действия — Ремонт220
Статьи
Автор Фома Бахтин На чтение 2 мин. Просмотров 3.3k. Опубликовано Обновлено
Электросчётчики по своему принципу действия и устройству делятся на два вида: электронные и индукционные (электро-механические).
Содержание
- Устройство электронного электросчетчика
- Что внутри электросчетчика, как работает электросчетчик
- Электрический счетчик устройство — кратко ( Electric meter device )
- Антимагнитная пломба – главное оружие против воров электроэнергии
Устройство электронного электросчетчика
Электронный электросчётчик – это устройство измерения электрической мощности с преобразованием её в аналоговый сигнал, который далее преобразуется в импульсный сигнал, пропорциональный потребляемой мощности.
Преобразователь (как видно из названия узла) преобразует аналоговый сигнал в цифровой импульсный, пропорциональный потребляемой мощности.
Микроконтроллер – главная часть электросчётчика, анализирует этот сигнал, рассчитывая количество потребляемой электроэнергии и осуществляет передачу информации на устройства вывода, на электромеханическое устройство или на дисплей – если используется жидкокристаллическая матрица, где и показывается количество потребляемой электроэнергии.
Описание, конечно очень общее, но как видно, устройство электронного электросчетчика – чистая электроника, чего не скажешь об устройстве индукционных счётчиков. Несмотря на то что, благодаря своим техническим характеристикам в настоящее всё большее распространение получает применение электронных счётчиков, старые индукционные счётчики были и остаются самыми распространёнными, их устройство стоит рассмотреть подробно.
Устройство индукционного (электро-механического) электросчетчика.
Основные части индукционного электросчётчика это: токовая катушка 1, катушка напряжения 2, алюминиевый диск 3, счётный механизм с червячной и зубчатой передачей 4 и постоянный магнит 5.

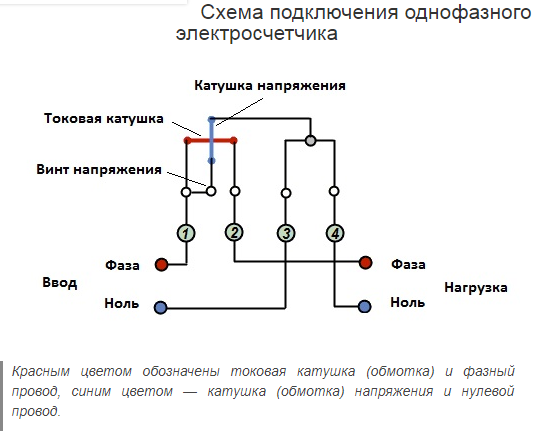

Токовая катушка включена в сеть последовательно и создаёт переменный магнитный поток, пропорциональный току, а катушка напряжения – параллельно, создавая переменный магнитный поток, пропорциональный напряжению.
Эти магнитные потоки пронизывают алюминиевый диск, причём, переменные магнитные потоки токовой обмотки – дважды, в связи с U-образной формой её магнитопровода, наводя в нём ЭДС.
Таким образом, возникают электромеханические силы, создающие крутящий момент – вращение диска, ось которого связана со счётным механизмом червячной и зубчатой передачей, производя передачу движения оси диска на цифровые барабаны.
Крутящий момент, создающий вращение диска пропорционален мощности сети; выше мощность – сильнее крутящий момент, диск крутится по оси быстрее.
Для выравнивания и успокоения колебаний частоты вращения в устройство электросчётчика входит постоянный магнит, поток которого, взаимодействуя с вихревыми токами диска, создаёт электромеханическую силу с направлением, обратным движению диска, что и создаёт тормозной момент.
Что внутри электросчетчика, как работает электросчетчик
Электрический счетчик устройство — кратко ( Electric meter device )
Антимагнитная пломба – главное оружие против воров электроэнергии
Оцените автора
Принцип работы счетчика электроэнергии
Содержание
- Индукционный счетчик
- Электрический счетчик
- Особенности двухтарифного аппарата
Электросчетчик – обязательный элемент любой домашней электрической сети. Это устройство предназначено для учета потребляемой электрической энергии. Особенность аппарата в том, что он подключается к сети только лишь последовательно, и по этой причине учитывает весь ток, который проходит через его обмотки. Если это условие не соблюдается (сеть подключена в обход счетчика), хозяева аппарата нарушают закон и могут нести ответственность. Многим людям интересно, как устроен электросчетчик, и каким образом работает устройство.
Индукционный счетчик
Современные приборы для подсчета тока классифицируются по устройству и принципу работы на два вида – индукционные и электрические. Каждый из этих типов отличаются определенными особенностями, плюсами и недостатками, которые надо учитывать при выборе прибора для установки в домашнюю электросеть. Сначала следует разобраться, что собой представляет принцип работы счетчика электроэнергии индукционного типа.
Внутреннее устройство данного прибора можно наблюдать выше. Он состоит из следующих элементов:
- Последовательная обмотка (тока).
- Параллельная обмотка (напряжения).
- Механизм подсчета значений с червячной передачей.
- Магнит для обеспечения плавного хода.
- Алюминиевый диск для визуализации работы.
Как можно видеть, устройство включает две катушки – токовую и напряжения. Магниты в них располагаются под прямым углом друг к другу относительно окружающего пространства. Между этими электромагнитами есть небольшого размера зазор, в пространстве которого располагается тонкий диск из алюминия. Ось этого диска соединяется со счетным механизмом при помощи червячной передачи. Как видите, устройство весьма простое.
Каков принцип работы электросчетчика? Главными элементами выступают катушки – токовая включает в себя малое количество витков толстого провода, а обмотка напряжения наоборот, образована большим количеством витков тонкого провода. Когда на катушку напряжения подается ток с переменным напряжением, а на вторую обмотку подается нагрузка, между этими элементами возникают магнитные вихри, которые вызывают вращение алюминиевого диска.
За определенное время диск оборачивается конкретное количество раз, причем скорость вращения напрямую зависит от токов, которые в свою очередь зависят от интенсивности потребления. На таком простом принципе и строится работа этого счетчика.
Электрический счетчик
Устройство электрического счетчика электроэнергии для многих пользователей остается загадкой, так как мало кто решается на вскрытие прибора. Принципиальную схему такого устройства вы можете увидеть на картинке.
Принцип работы электронного счетчика электроэнергии предельно прост и понятен. В приборе есть особые датчики, которые подключаются к электросети. Данные с этих датчиков поступают на преобразователь, задачей которого является трансформация аналогового сигнала в цифровой код. Полученный код направляется на микроконтроллер, где впоследствии подвергается расшифровке. В ходе расшифровки прибор подсчитывает количество потребляемого тока, выдавая рассчитанное значение на цифровой дисплей.
Особенности двухтарифного аппарата
Очевидно, что в ночное время потребление тока заметно меньше, чем днем. По этой причине во многих странах, в том числе и России, тарифы на ночное потребление заметно ниже, чем на дневное потребление. Чтобы получить возможность экономить на электричестве, некоторые пользователи устанавливают в дом двухтарифные счетчики. Многих интересует, как работает двухтарифный счетчик электроэнергии. Разберемся!
На самом деле принцип работы таких аппаратов ничем не отличается от обычных устройств. Главное и единственное отличие – такие приборы учитывают дневное и ночное потребление тока. Так, большинство моделей снабжаются встроенной памятью, в которой фиксируется точное количество тока, потребляемое за определенное время суток. Именно по этим показаниям за день и ночь начисляется оплата за пользование электрической энергией. При правильном пользовании электричеством можно хорошо экономить.
