Устройство потолочного светильника. Как правильно установить и подключить потолочные светильники своими руками: пошаговая инструкция

Как выбрать подходящие потолочные светильники для разных типов потолков. Как правильно рассчитать количество и расположение светильников. Какие инструменты понадобятся для монтажа. Как провести проводку и подключить светильники к электросети. Как установить встраиваемые, накладные и подвесные светильники на разные виды потолков.

Содержание

Виды потолочных светильников и их особенности

Существует несколько основных типов потолочных светильников:

Встраиваемые (точечные) — монтируются в отверстия в подвесном или натяжном потолке
Накладные — крепятся непосредственно к поверхности потолка
Подвесные — свисают с потолка на подвесе или цепочке
Люстры — крупные декоративные светильники с несколькими лампами

Каждый тип имеет свои особенности монтажа. Встраиваемые светильники требуют подготовки отверстий в потолке, накладные и подвесные — прочного крепления к поверхности. При выборе важно учитывать тип потолка, высоту помещения и желаемый уровень освещенности.

Расчет количества и расположения светильников

Сколько светильников нужно для комнаты? Это зависит от нескольких факторов:

Площадь помещения
Высота потолков
Мощность и световой поток ламп
Назначение комнаты

Приблизительный расчет: на 1 м² площади требуется 15-20 Вт мощности светодиодных ламп. Для равномерного освещения расстояние между точечными светильниками должно быть 30-100 см. Люстру обычно размещают по центру потолка.

Необходимые инструменты и материалы

Для установки потолочных светильников своими руками понадобятся:

Дрель или перфоратор
Отвертки
Плоскогубцы
Строительный нож
Уровень
Рулетка
Индикаторная отвертка
Провода и кабели
Клеммники
Изоляционная лента
Дюбели и саморезы

Для работы с электричеством обязательно используйте диэлектрические инструменты и средства защиты.

Подготовка электропроводки

Прежде чем устанавливать светильники, нужно правильно провести проводку:

Рассчитайте необходимое сечение проводов по мощности светильников
Проложите кабели от распределительной коробки к местам установки светильников
Используйте гофру для защиты проводов
Оставьте запас провода 20-30 см у каждого светильника
Для низковольтных светильников установите трансформатор

Все соединения выполняйте в распределительных коробках с помощью клеммников. Надежно изолируйте места соединений.

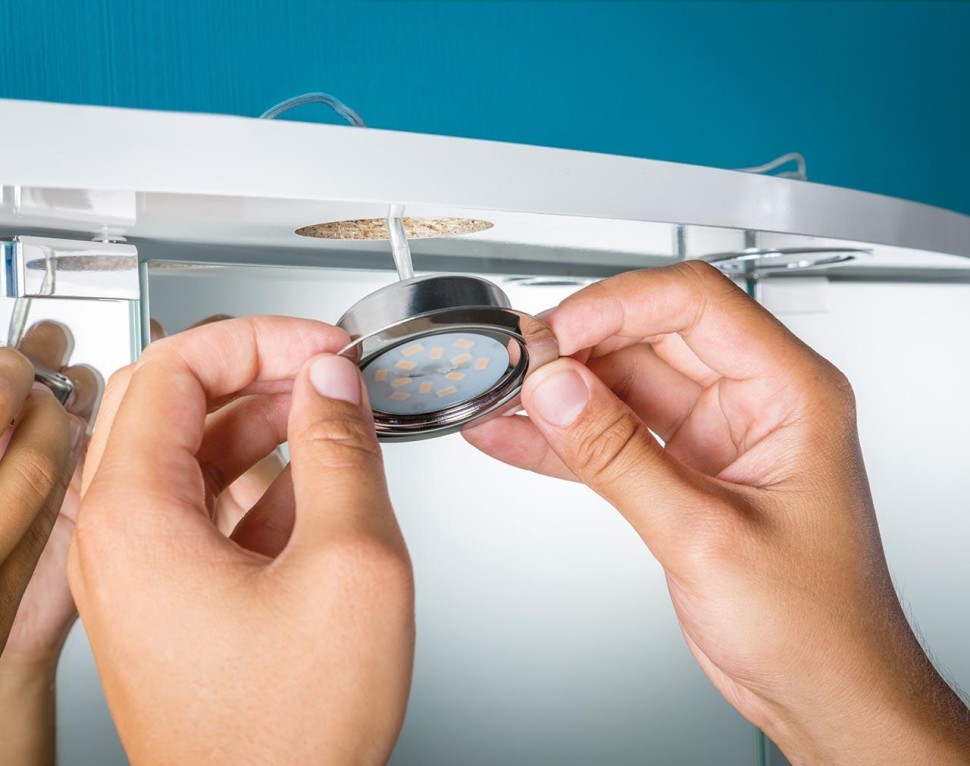

Монтаж встраиваемых светильников

Порядок установки точечных светильников в подвесной или натяжной потолок:

Разметьте места установки по схеме
Просверлите отверстия нужного диаметра
Выведите провода через отверстия
Подключите светильник к проводам через клеммник
Отогните пружинные лапки и вставьте светильник в отверстие
Проверьте надежность крепления

Для натяжных потолков используйте термокольца, чтобы предотвратить повреждение пленки. Некоторые модели требуют установки монтажных площадок.

Установка накладных и подвесных светильников

Алгоритм монтажа накладных и подвесных светильников:

Закрепите монтажную планку на потолке
Подключите провода к клеммнику светильника
Прикрутите корпус светильника к планке
Установите плафоны и лампы

Для тяжелых люстр используйте анкерные болты или закладные детали. Подвесные светильники крепите на крюк или специальный подвес с регулировкой высоты.

Подключение к электросети

Схема подключения потолочных светильников зависит от их типа:

Светильники на 220В подключаются напрямую к сети через выключатель
Низковольтные (12В) требуют установки трансформатора

Для диммируемых светильников нужен специальный выключатель-диммер

Обязательно соблюдайте полярность подключения. Заземляющий провод подключайте к соответствующей клемме светильника.

Меры безопасности при работе

При установке потолочных светильников важно соблюдать технику безопасности:

Отключите электричество на щитке перед началом работ
Используйте диэлектрические инструменты и перчатки
Проверяйте отсутствие напряжения индикатором
Надежно изолируйте все соединения
Не перегружайте электросеть
При сомнениях обратитесь к профессиональному электрику

Неправильный монтаж может привести к короткому замыканию, пожару или поражению током. Будьте осторожны и внимательны при работе с электричеством.

Потолочные светильники своими руками – особенности монтажа и подключения. Видео

Ни один современный дом не может существовать без освещения, которое создается с помощью различных видов светильников. Их можно монтировать в разных местах. В большинстве случаев люди устанавливают их на потолке.

Именно о потолочных светильниках, а точнее об их установке и подключении с помощью своих рук расскажет эта статья.

Сначала отметим, что в доме можно использовать подвесные, накладные и встраиваемые светильники. Первые два вида потолочных светильников имеют плафон и отличаются способами крепления, то есть особенностями монтажа.

Каждый вид этих осветительных приборов может создавать свет с помощью обычных ламп накаливания, люминесцентных, галогенных и светодиодных ламп. Выбор лампы зависит уже от предпочтений владельца дома.

Преимущества

Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

К преимуществам относятся:

Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
Небольшой размер.
Возможность использования в любых типах помещений.
Их можно надежно закреплять на потолке.
Немалое количество способов установки.
Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

Недостатки

Если говорить о недостатках этих осветительных приборов, то их практически нет. Некоторым недостатком является потребность в дополнительном кабеле, который надо прокладывать к выключателю. При отсутствии выключателя длина кабеля была бы меньше.

К минусу можно отнести неудобство замены сгоревших ламп. Много комнат имеют большую высоту и людям с низким ростом не очень комфортно менять лампочки.

Способ установки любого потолочного светильника напрямую зависит от конструкции. Исходя из этого, мы обратим внимание на особенностях конструкции вышеупомянутых видов и особенностей их монтажа.

Полезный совет: перед установкой самого потолочного устройства для подачи света надо позаботиться о подведении к нему электрического кабеля. В большинстве случаев этот кабель размещают под штукатуркой.

Если потолок является подвесным, то проводку рекомендуется протягивать через гофротрубы. Это необходимо делать для того, чтобы избежать контакта кабеля с металлическими элементами подвесного потолка.

Конструкция и монтаж подвесного светильника

Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

цоколи Е14, Е27 GU10
[sc name=img ]

Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

Далее берут анкерный болт с крючком и вкручивают его.

Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.

крюк для монтажа светильника к подвесному потолку

Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

Установка встраиваемых светильников

Несколько иным является способ установки таких потолочных светильников, которые называются встраиваемыми. Следует указать, что этот тип источников света устанавливается только на навесные потолки и в специально сделанные дырки.

Эти дырки делаются во время монтажа навесного потолка. В это же время подводится проводка к дыркам. С самого начала нужно подготовить отвертку, клеммы для соединения проводов, нож для зачистки проводов.

Установка зависит от особенностей конструкции. Некоторая конструкция предполагает жесткую фиксацию патронника на корпусе. В данном случае нужно вытащить провод через отверстие наружу, почистить концы этого кабеля и подключить через клеммник к самому светильнику.

Этот осветительный прибор обладает пружинными зажимами. Их нужно отвести вверх и вставить прибор в отверстие. Далее отпускают зажимы. Светильник станет на место. После этого остается только вкрутить лампочку.

Если надо провести демонтаж этого потолочного светильника, то его нужно потянуть вниз. Зажимы создадут некоторое сопротивление, но оно не будет сильным. Главная цель – вытянуть прибор из отверстия.

В том случае, если конструкция встраиваемого светильника предусматривает крепление патрона к корпусу благодаря поводку, сделанному из двух проводов, то перед установкой корпуса в отверстие, нужно закрепить саму лампочку.

Полезный совет: в тех случаях, когда используются галогенные лампочки, нужно позаботиться о том, чтобы не происходил контакт лампочки с голыми руками. В противном случае лампа будет поврежденной.

Как видно, процедура монтажа любого потолочного светильника осуществляется очень просто. Однако для того, чтобы в комнате был свет, нужно не только правильно установить потолочный светильник, но и нужно знать, как правильно его подключить.

Главной особенностью при подключении является то, что всегда должен быть выключатель. Для того чтобы было удобно его использовать, его монтируют на стену. Общая последовательность подключения такова:

Кабель от электросети подключается к включателю.
От включателя отводится кабель к светильнику.

Стоит сказать, что подключение этих проводов следует производить на этапе установки потолочного светильника. Обязательным условием установки и подключения светильника является отключение тока в домашней электросети.

Современные потолочные светильники могут иметь лампы, которые работают при различных уровнях напряжения, то есть при 220-ти или 12-ти вольтах. Именно эта особенность является причиной того, что подключение потолочного светильников осуществляется по разным схемам.

Как подключить приборы с 12-вольтными лампами?

Когда осуществляется подключение таких потолочных светильников, которые оснащаются 12-вольтными лампочками, нужно использовать блок питания. Он будет понижать напряжение с 220 до 12 вольт.

Его можно размещать у самого светильника, если есть такая возможность. Он подключается после выключателя. Если в этот блок будет подключаться несколько лампочек, то их подключение должно быть параллельным. Для этого нужно запастись специальными коннекторами.

Схема подключения подается на рисунке:

Подключение светильников 12 вольт
[sc name=img ]

Следует отметить, что можно использовать как один общий блок, так и несколько. Во втором случае каждый блок будет подключаться перед отдельной лампой.

Подключение светильников с лампами на 220

В том случае, когда используется осветительное устройство с лампой на 220 вольт, схема подключения является таковой:

Подключение светильника 220 вольт
[sc name=img ]

На рисунке выше светильник имеет одну лампу и для ее включения/выключения используется одноклавишный выключатель. К нему проводят фазный провод и этот выключатель соединяет и разъединяет этот провод.

Схема достаточно проста.

Также мы знаем, что когда светильник имеет две и более ламп, то можно сделать так, чтобы включается только часть из них. Это достигается с помощью использования двухклавишного выключателя.

Его использование демонстрируется на рисунке

На схеме видно, что нейтральный провод N является общим для всех трех лампочек (обозначены цифрой 1). При этом лампочки разделены на две группы.

Одна группа имеет свой фазный провод L, вторая — свой провод L. Эти провода ведут к двухклавишному выключателю (обозначен цифрой 3). Цифрой 2 обозначен клеммник.

На данной схеме нет заземляющего провода. Если же осветительное устройство имеет такой провод (обычно он имеет желто-зеленый цвет), то он должен подключаться к клеммнику и к соответствующему заземляющему кабелю в общей домашней сети.

Также узнать о том, как подключается потолочный светильник с использованием двухклавишного выключателя, вы можете из этого видео:

Особенности выбора охранной сигнализации Подбор запчастей для бытовой техники Что нужно знать о строительстве железобетонного ленточного фундамента? Что такое балки? Какие бывают виды, как за ними ухаживать?

Монтаж потолочных светильников — как правильно сделать крепление и подключение, как расположить их на потолке, фото и видео примеры

Содержание статьи:

1. Мероприятия по подготовке установки светильников на потолок

2. Устройство электропроводки для потолочного освещения

3. Предварительные мероприятия по монтажу светильников в потолки натяжного типа

4. Установка встроенного освещения

Устанавливать точечные светильники, как известно, можно в любые полые конструкции, которыми являются потолки натяжного и подвесного типа. В связи с тем, что между ними и основой потолка имеется определенное пространство, установка потолочных светильников, выполненная так, что на виду будет находиться лишь их декоративная часть, вполне реальна.

Сам по себе монтаж потолочных светильников не является чрезмерно сложным процессом, однако до его выполнения необходимо выполнить ряд важных мероприятий, таких как, например, подключение потолочных светильников к сети, крепление светильников к потолку и т.п. Поэтому именно на этих процедурах следует остановиться подробнее.

Мероприятия по подготовке установки светильников на потолок

Считается, что принимать решение об установке такого декоративного элемента, как скрытый свет на потолке требуется еще до начала оборудования каркаса для подвесного потолка, поскольку важно, чтобы был учтен параметр высоты элементов освещения. Уже исходя из этих показателей, можно рассчитать то, как расположить светильники на потолке, то есть каким будет являться интервал между подвесным потолком и основанием базового перекрытия (прочитайте: «Как расположить светильники на натяжном потолке в разных помещениях»).

В случае, если не соблюсти эти меры, расстановка светильников на потолке может стать просто неосуществимой.

Если нет возможности предварительно приобрести осветительные приборы для их точного замера, то лучше обратиться к специалистам, которые могут предоставить фото образцов и подробное описание их габаритов, чтобы расстояние от светильника до потолка было приемлемым. Читайте также: «Установка светильников в подвесной потолок – варианты монтажа освещения».

Устройство электропроводки для потолочного освещения

Монтируя светильник своими руками на потолок, требуется тщательным образом подойти к оборудованию электропроводки для него:

Изначально нужно рассчитать распределение светильников на потолке, то есть их точное количество, а также предполагаемую мощность. То, сколько точечных светильников будет располагаться на потолке, зависит обычно как от метража конкретного обустраиваемого помещения, так и от показателя мощности каждого светильника. Так, на 1 м² комнаты будет достаточно прибора мощностью в 35 Ватт, а на 3 м² – двух приборов мощностью в 59 Ватт.
В процессе работы понадобится следующий набор строительных инструментов:
— пассатижи;
— отвертка;
— дрель;
— строительный нож;
— дрель;
— ответвительные коробки;
— клеммники;
— кабель требуемой длины.
Выполняя подключение потолочных светильников схема работы предполагает установку коробок ответвления на каждую группу точечных светильников. Лучше, чтобы эти коробки находились в доступных местах, так как во время срока службы может возникнуть потребность доступа к ним. Читайте также: «Как сделать подключение потолочных светильников – инструкция по подсоединению».
Перед тем как подключить светильники на потолке, необходимо провести провода к тем местам, где предполагается установить светильники. Важно провести провода через гофрированные трубы для того, чтобы избежать риска их соприкосновения с частями каркаса, выполненными из металла. Будет правильнее, если каждый из отрезков провода на 20 – 30 сантиметров превышал необходимую длину, что существенно упростит монтаж.
Чтобы разобраться с тем, как подсоединить светильники на потолке, если их мощность составляет 12 Вольт, не стоит забывать, что для такого оборудования обязательно потребуется установка трансформатора, обладающего мощностью всех установленных светильников в целом. К входу этого элемента должно идти питание, равное 220 Вольтам, а к выходу должен подключаться идущий к светильникам кабель.

Будет правильнее расположить трансформатор поблизости первого из светильников для того, чтобы можно было иметь неограниченный доступ к нему сквозь отверстие установки.

Предварительные мероприятия по монтажу светильников в потолки натяжного типа

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы понять, как выбрать потолочный светильник, нужно помнить, что для проделывания отверстий в пленке лучше воспользоваться помощью специалистов. Собственноручная же работа будет заключаться в монтаже фиксации для светильников на основной поверхности потолка, поскольку справиться с весом светильником пленка из пластика не сможет. Читайте также: «Установка и монтаж светильников в натяжные потолки – пошаговое руководство».

При оборудовании освещения на потолке можно воспользоваться монтажными коробками из акрила, закрепляемыми к базовой поверхности. Далее к ним посредством особого винта необходимо закрепить и должным образом отрегулировать специальные установочные кольца. Зафиксировать их можно также при помощи прямым образом расположенных подвесов, применяемых для гипсокартона, перфоленты из металла или иного материала, обладающего высокими показателями жесткости. Читайте также: «Установка и монтаж светильников в натяжные потолки – пошаговое руководство».

Установка встроенного освещения

Перед тем как повесить светильник на потолок, необходимо выполнить в поверхности потолка отверстие, через которое наружу нужно будет протянуть конец кабеля (прочитайте: «Крепление кабеля к потолку: варианты и способы»). Все последующие мероприятия по его установке должны выполняться исходя из параметров прибора. В связи с тем, что размеры потолочных светильников могут быть самыми различными, схема их установки может отличаться.

Но следующие правила являются стандартными для всех приборов точечного освещения:

Зачастую светильники потолочные встроенные имеют конструкцию, при которой патрон прибора прочно закреплен на его корпусе. Для такого способа монтажа нужно соединить провода светильника при помощи кабеля через клеммник, а затем вставить его в отверстие установки. Чтобы выполнить это, прижимы в виде пружин, расположенные на корпусе, необходимо поднять вверх и отпустить уже в пространство между потолком. Завершается установка помещением внутрь потолка светильников. В том случае, если предполагается создать светильники с лапами галогенного типа, то ни в коем случае не следует вкручивать их вручную, важно пользоваться для этого специальным приспособлением.
Встречаются и такие светильники точечного образца, патрон которых соединяется с его корпусом посредством поводков, выполненных в виде двух проводков. Чаще всего такими приборами выступают хрустальные светильники для потолка, оснащенные светодиодами конической формы. Чтобы смонтировать их, нужно вначале соединить провода прибора с кабелем при помощи клеммника, после этого зафиксировать в основании светильника плафон с помощью специальной пружины, и только после этого вмонтировать лампу светильника в патрон. Завершается этот процесс закреплением светильника в отверстии установки (прочитайте также: «Как повесить люстру на потолок: особенности установки»).
Меньше всего проблем возникнет с установкой потолочного светильника, оснащенного цокольной лампой. На патронах таких приборов освещения имеются винтовые зажимы, поэтому достаточно будет лишь зачистить торцы кабеля, подвести их к светильнику и определить его на нужное место.

Установка точечного светильника, детали на видео:

Таким образом, можно сказать, что в схеме устройства встроенных светильников точечного типа в потолок особой сложности нет, если все работы будут выполняться в соответствии со всеми вышеперечисленными правилами и нормами установки, что в частности касается монтажа электропроводки.
