Что такое термопара и как она работает. Какие бывают типы термопар. Для чего используются термопары в промышленности. Как выбрать подходящую термопару для конкретной задачи. Каковы преимущества и недостатки разных типов термопар.
Что такое термопара и принцип ее работы
Термопара представляет собой датчик для измерения температуры, состоящий из двух разнородных металлических проводников. Принцип работы термопары основан на термоэлектрическом эффекте — возникновении электродвижущей силы в месте соединения (спае) двух различных металлов при нагреве.
Как работает термопара?
- Два проводника из разных металлов соединяются на одном конце, образуя измерительный спай
- Другие концы проводников подключаются к измерительному прибору
- При нагреве измерительного спая возникает термоЭДС
- Величина термоЭДС зависит от разности температур между измерительным и свободным концами
- Измерительный прибор фиксирует величину термоЭДС и преобразует ее в значение температуры
Термопары широко применяются в промышленности благодаря простоте конструкции, надежности, широкому диапазону измеряемых температур и невысокой стоимости.
Основные типы термопар и их характеристики
Существует несколько стандартных типов термопар, отличающихся материалами проводников и диапазоном измеряемых температур:
Термопара типа K (хромель-алюмель)
- Диапазон измерений: от -200°C до +1300°C
- Чувствительность: ~41 мкВ/°C
- Преимущества: широкий диапазон, высокая точность
- Недостатки: подвержена окислению при высоких температурах
Термопара типа J (железо-константан)
- Диапазон измерений: от -40°C до +750°C
- Чувствительность: ~52 мкВ/°C
- Преимущества: высокая чувствительность, стабильность
- Недостатки: ограниченный верхний предел температуры
Термопара типа T (медь-константан)
- Диапазон измерений: от -250°C до +350°C
- Чувствительность: ~43 мкВ/°C
- Преимущества: высокая точность при низких температурах
- Недостатки: узкий диапазон измерений
Выбор типа термопары зависит от конкретных условий применения и требуемого диапазона измерений.
Конструктивные особенности термопар
Термопары могут иметь различное конструктивное исполнение в зависимости от условий эксплуатации:
По способу изоляции:
- Неизолированные — измерительный спай не имеет защиты
- Изолированные — спай защищен оболочкой из керамики или металла
- С минеральной изоляцией — проводники изолированы порошком MgO
По форме рабочей части:

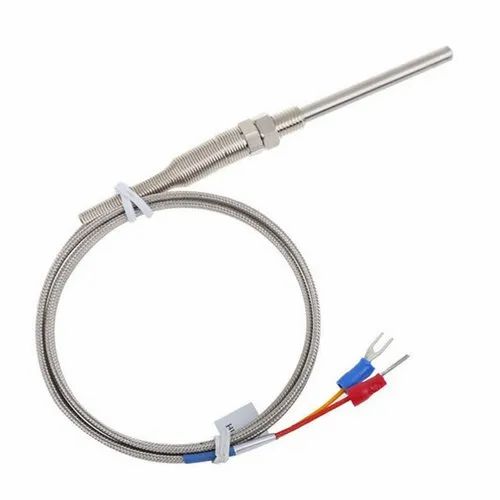

- Прямые — для измерения в газовых и жидких средах

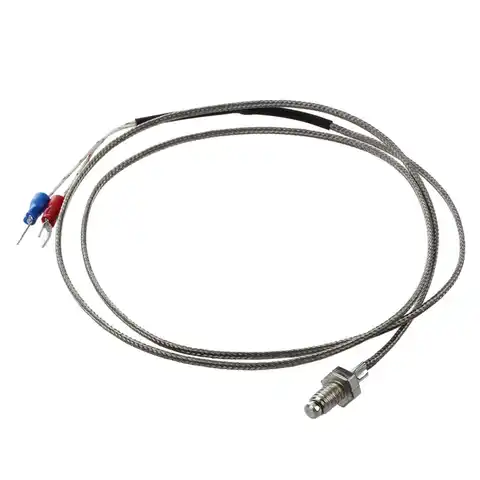

- Угловые — для измерения температуры поверхностей
- Байонетные — для измерения в труднодоступных местах
Как правильно подобрать конструкцию термопары?
- Определить диапазон измеряемых температур
- Учесть агрессивность измеряемой среды
- Оценить необходимость защиты от механических воздействий
- Выбрать оптимальную длину погружаемой части
- Определить способ монтажа на объекте
Правильный выбор конструкции обеспечивает надежность и точность измерений в конкретных условиях эксплуатации.
Применение термопар в промышленности
Термопары нашли широкое применение во многих отраслях промышленности благодаря своим преимуществам:
Металлургия:
- Контроль температуры расплавов металлов
- Измерение температуры в печах и прокатных станах
- Мониторинг процессов термообработки
Энергетика:
- Контроль температуры пара в котлах и турбинах
- Измерение температуры выхлопных газов
- Мониторинг температуры обмоток генераторов
Химическая промышленность:
- Контроль температуры в реакторах
- Измерение температуры в процессах дистилляции
- Мониторинг температуры при хранении веществ
Где еще используются термопары?
- Пищевая промышленность — контроль процессов приготовления и хранения продуктов
- Автомобилестроение — измерение температуры выхлопных газов и охлаждающей жидкости
- Аэрокосмическая отрасль — контроль температуры двигателей и обшивки летательных аппаратов
- Медицина — измерение температуры в стерилизаторах и инкубаторах
Широкое распространение термопар обусловлено их универсальностью, надежностью и способностью работать в экстремальных условиях.
Преимущества и недостатки термопар
Термопары обладают рядом преимуществ, но также имеют некоторые ограничения в применении:
Преимущества термопар:
- Широкий диапазон измеряемых температур (от -270°C до +2500°C)
- Высокая точность измерений (до ±0,1°C)
- Быстрый отклик на изменение температуры
- Простота конструкции и надежность
- Устойчивость к механическим воздействиям
- Возможность работы в агрессивных средах
- Небольшие размеры чувствительного элемента
Недостатки термопар:
- Нелинейная зависимость термоЭДС от температуры
- Необходимость компенсации температуры холодного спая
- Подверженность электромагнитным помехам
- Ограниченный срок службы при высоких температурах
- Возможность появления паразитных термоЭДС в цепи
Как минимизировать недостатки термопар?
- Использовать современные измерительные преобразователи с линеаризацией
- Применять экранированные кабели для защиты от помех
- Выбирать термопары с защитной оболочкой для агрессивных сред
- Регулярно проводить калибровку измерительной системы
- Использовать термопары с компенсационными проводами
При правильном подборе и эксплуатации термопары являются надежным и эффективным средством измерения температуры в промышленности.
Выбор термопары для конкретных задач
Правильный выбор термопары обеспечивает точность измерений и длительный срок службы датчика. При выборе термопары следует учитывать следующие факторы:
Диапазон измеряемых температур:
- До 400°C — термопары типа T или J
- 400-1200°C — термопары типа K или N
- Выше 1200°C — термопары типа B, R или S
Характеристики измеряемой среды:
- Агрессивные среды — термопары с защитной оболочкой
- Вакуум — термопары с минеральной изоляцией
- Абразивные среды — термопары с упрочненным чехлом
Требуемая точность измерений:
- Высокая точность — термопары классов допуска 1 и специальный
- Стандартная точность — термопары класса допуска 2
Как выбрать оптимальную термопару?
- Определить диапазон измеряемых температур
- Оценить характеристики измеряемой среды
- Учесть требования к точности измерений
- Рассмотреть условия монтажа и эксплуатации
- Проанализировать совместимость с измерительным оборудованием
Правильно подобранная термопара обеспечит надежные и точные измерения температуры в конкретных условиях применения.
Производство и калибровка термопар
Процесс производства термопар включает несколько этапов и требует соблюдения строгих стандартов качества:
Основные этапы производства термопар:
- Подготовка термоэлектродных проводов
- Формирование измерительного спая
- Изготовление защитной оболочки или чехла
- Сборка термопары
- Проверка электрических характеристик
- Калибровка и маркировка
Методы калибровки термопар:
- Сравнение с эталонным термометром
- Использование фиксированных точек температуры
- Применение калибровочных печей
Зачем нужна калибровка термопар?
- Обеспечение заявленной точности измерений
- Выявление отклонений характеристик от стандартных
- Определение индивидуальной градуировочной характеристики
- Соответствие требованиям метрологического контроля
Регулярная калибровка термопар позволяет поддерживать высокую точность измерений и соответствие нормативным требованиям в течение всего срока эксплуатации.
