Что означают символы на электрических схемах. Как правильно читать условные обозначения электрооборудования. Какие бывают виды электрических схем и их элементы. Где найти актуальные ГОСТы по обозначениям.
Основные виды электрических схем и их назначение
Электрические схемы являются важнейшим инструментом для проектирования, монтажа и обслуживания электрооборудования. Они позволяют наглядно представить состав и связи между элементами электрических цепей. Выделяют следующие основные виды электрических схем:
- Структурные — отображают основные функциональные части изделия и их взаимосвязи
- Функциональные — разъясняют процессы, протекающие в изделии или его частях
- Принципиальные — определяют полный состав элементов и связей между ними
- Соединений (монтажные) — показывают соединения составных частей изделия
- Подключения — показывают внешние подключения изделия
- Общие — определяют составные части комплекса и соединения между ними
- Расположения — показывают относительное расположение составных частей изделия
Наиболее часто используются принципиальные схемы, детально отображающие все элементы цепи и их соединения. Для их правильного чтения необходимо знать условные графические обозначения элементов.
Условные графические обозначения основных элементов электрических схем
Все элементы электрических схем изображаются с помощью стандартизированных условных графических обозначений (УГО). Основные из них:
Источники питания
- Гальванический элемент, батарея — несколько параллельных линий разной длины
- Генератор — окружность с буквой G внутри
- Трансформатор — две окружности, соединенные линиями
Коммутационные устройства
- Выключатель — две расходящиеся линии
- Переключатель — линия с ответвлением и точкой
- Контактор, реле — прямоугольник с обозначением внутри
Электрические машины
- Электродвигатель — окружность с буквой M внутри
- Генератор — окружность с буквой G внутри
Пассивные элементы
- Резистор — прямоугольник или зигзагообразная линия
- Конденсатор — две параллельные линии
- Катушка индуктивности — несколько полуокружностей
Знание этих базовых обозначений позволяет ориентироваться в большинстве электрических схем.
Буквенно-цифровые обозначения элементов электрических схем
Помимо графических символов, элементы электрических схем имеют буквенно-цифровые позиционные обозначения. Они состоят из:
- Буквенного кода, обозначающего группу элементов (например, R — резистор)
- Порядкового номера элемента в схеме
Основные буквенные коды элементов:
- A — устройства
- C — конденсаторы
- D — микросхемы, оптоэлектронные приборы
- E — элементы разные
- F — разрядники, предохранители
- G — генераторы, источники питания
- K — реле, контакторы, пускатели
- L — катушки индуктивности
- M — двигатели
- P — приборы измерительные
- Q — выключатели и разъединители силовые
- R — резисторы
- S — коммутационные устройства
- T — трансформаторы
- V — приборы электровакуумные и полупроводниковые
- X — соединения контактные
Такая система позволяет однозначно идентифицировать каждый элемент на схеме.
Особенности обозначений на монтажных и принципиальных схемах
Монтажные и принципиальные схемы имеют некоторые отличия в способах обозначения элементов:
Монтажные схемы:
- Показывают реальное расположение элементов
- Используют упрощенные обозначения
- Содержат данные о способах прокладки проводов
- Указывают маркировку проводов и зажимов
Принципиальные схемы:
- Отображают полный состав элементов
- Используют стандартные УГО
- Содержат буквенно-цифровые обозначения
- Показывают все электрические связи между элементами
При разработке схем важно учитывать эти особенности для правильного отображения информации.
Как правильно читать электрические схемы
Чтение электрических схем требует определенных навыков и знаний. Вот основные рекомендации:
- Определите тип схемы (принципиальная, монтажная и т.д.)
- Ознакомьтесь с условными обозначениями, используемыми в схеме
- Найдите источник питания и основные функциональные блоки
- Проследите пути прохождения тока
- Определите назначение каждого элемента
- Обратите внимание на нумерацию и маркировку элементов
- При необходимости используйте спецификацию к схеме
Регулярная практика позволит быстро ориентироваться даже в сложных схемах.
Актуальные ГОСТы по условным обозначениям в электрических схемах
Условные обозначения в электрических схемах регламентируются следующими основными стандартами:
- ГОСТ 2.701-2008 — Схемы. Виды и типы. Общие требования к выполнению
- ГОСТ 2.702-2011 — Правила выполнения электрических схем
- ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах
- ГОСТ 2.721-74 — Обозначения условные графические в схемах. Обозначения общего применения
- ГОСТ 2.722-68 — Машины электрические
- ГОСТ 2.723-68 — Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
- ГОСТ 2.727-68 — Разрядники, предохранители
- ГОСТ 2.728-74 — Резисторы, конденсаторы
- ГОСТ 2.729-68 — Приборы электроизмерительные
- ГОСТ 2.730-73 — Приборы полупроводниковые
- ГОСТ 2.747-68 — Размеры условных графических обозначений
- ГОСТ 2.755-87 — Устройства коммутационные и контактные соединения
Для корректного выполнения схем следует руководствоваться актуальными версиями этих стандартов.
Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ
Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.
Регламентирующие документы
Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.
Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).
Электрооборудование также имеет условные обозначения.
Существует две основных разновидности обозначений электрооборудования:
- Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
- Условное обозначение электрооборудования на электрических схемах.
Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.
В настоящее время на территории России действует следующий стандарт:
ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».
Этот государственный стандарт введён в действие ещё в 1988 году.
Условные графические обозначения электрооборудования
Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.
Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:
ГОСТ 2.721–74 «Обозначения условные графические в схемах».
Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.
Условные обозначения электрооборудования
Обозначение розеток
Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.
На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:
Общее условное графическое изображение розеток
Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:
Общее условное графическое изображение розеток
Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:
Общее условное графическое изображение розеток
В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.
Кодировка степени защиты составляется таким образом:
IP X1X2 AM где:
Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;
X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;
АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям.
Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.
Для удобства ориентации в кодировке степени защиты приведена справочная таблица.
Характеристики электрооборудования, согласно кодировке IP.
Справочная таблица
Графические обозначения выключателей
Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.
Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.
Обозначение основных типов выключателей
Наглядный пример:
Условные обозначения выключателей
Международная классификация IP распространяется на выключатели аналогично розеткам.
Отдельного внимания заслуживает комбинированное электрооборудование.
Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.
Совмещенное электрооборудование

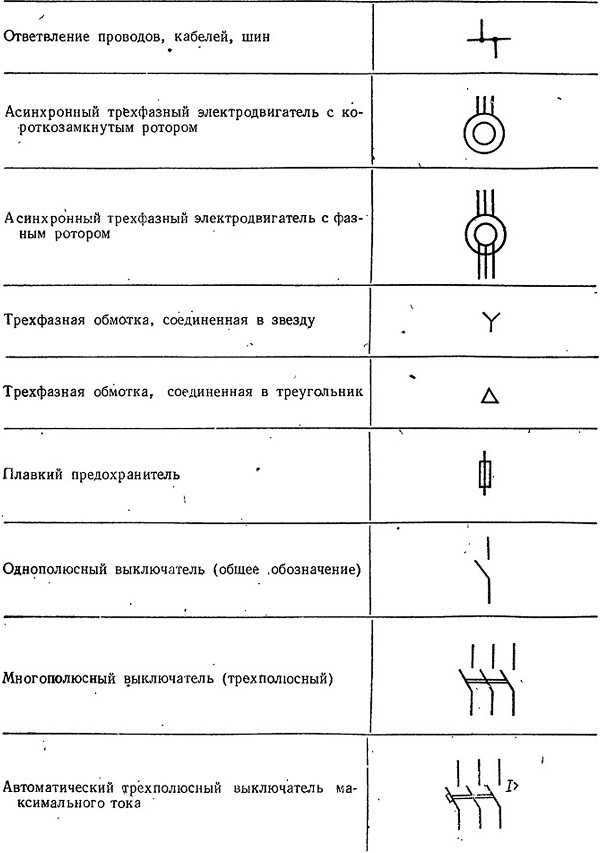

Условные символы на электрических схемах
С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.
Обозначения электрооборудования
Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.
Условное графическое обозначение
Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.
Условное обозначение
А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей.
Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.
Условные обозначения выключателей (автоматических) на электрической схеме
Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.
- Автор: Дмитрий Гаврюк
- Распечатать
Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности.
Оцените статью:
(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Обозначения буквенно-цифровые в электрических схемах.
гост 2.710Содержание
Токоведущее, коммутационное, осветительное оборудования
Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.
Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.
В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.
Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.
См. также: Составление сметы на электромонтажные работы
УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.
Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.
Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.
D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема.
В — Токоведущая или заземляющая шина.
В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. У замыкателя происходит всё наоборот. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.
Условные графические обозначения радиоэлементов
Виды и типы электрических схем
Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.
Графическое обозначение электроэнергетических объектов на схемах
Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ
Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Е — ИМ, на который дополнительно установлен ручной привод. УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1
Анимационный обучающий 2d ролик. / Урок 1″ src=»https://www.youtube.com/embed/VR2C9U_J-S8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Чтение электрических схем
В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.
Обозначения проводников
Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.
В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения.
Так же показываются провода, идущие с одного листа на другой.
Графические символы аппаратуры
Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.
Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.
Условные обозначения на схемах электроснабжения
На схемах отображается даже форма и размеры светильников.
На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.
Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.
В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.
Виды электрических схем
Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.
Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.
Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.
Смотри также
Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.
Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо.
Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки
Токоведущее, коммутационное, осветительное оборудования
Все это также отображается графически.
Обозначение конструктивного расположения конструктивное обозначение. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции.
На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Дает общее представление о функционировании объекта. На функциональной схеме указаны блоки и связи между ними Принципиальные.
Все это также отображается графически. ГОСТ 2. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте. В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.
Читайте дополнительно: Подключить свет на участке
В — Токоведущая или заземляющая шина. В первом случае работает то одна цепь, то другая. Контакт 12 сигнального реле К4, которое расположено на месте в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3.
Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме.
Буквенные обозначения Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Рис 1.
Содержание и способ записи конструктивных обозначений для конкретных объектов принятая система координат и их обозначений, последовательность уровней входимости и т. I — Ответвления.
Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Монтажные схемы и маркировка электрических цепей
Токоведущее, коммутационное, осветительное оборудования
УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением.
Виды и типы электрических схем
Например, предохранитель и резистор имеют незначительные отличия. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.
Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата. Указывают расстояния от элементов до стеновых ограждений. Данные об элементах следует записывать в перечень элементов, оформляемый в виде таблицы по ГОСТ 2. Между элементами проводят линии связи.
Условные обозначения выключателей на чертежах и схемах Есть отдельные изображения для переключателей. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному. Их сразу можно отличить от других элементов. Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3
Условные обозначения элементов схем
Стандартные условные графические и буквенные обозначения элементов электрических схем
| Е | Источник ЭДС | |
| R | Резистор, активное сопротивление | |
| L | Индуктивность, катушка | |
| C | Емкость, конденсатор | |
| G | Генератор переменного тока, питающая схема | |
| M | Электродвигатель переменного тока | |
| T | Трансформатор | |
| Q | Силовой выключатель (на напряжение свыше 1кВ) | |
| QW | Выключатель нагрузки | |
| QS | Разъединитель | |
| F | Предохранитель | |
| Сборные шины с присоединениями | ||
| Соединение разъемное | ||
| QA | Автоматический выключатель на напряжение до 1 кВ | |
| КМ | Контактор, магнитный пускатель | |
| S | Рубильник | |
| ТА | Трансформатор тока | |
| ТА | Трансформатор тока нулевой последовательности | |
| Трехфазный или три однофазных трансформатора напряжения | ||
| F | Разрядник | |
| К | Реле | |
| КА, KV, KT, KL | Обмотка реле | |
| КА, KV, KT, KL | Контакт замыкающий реле | |
| КА, KV, KT, KL | Контакт размыкающий реле | |
| КТ | Контакт реле времени, замыкающий с выдержкой на срабатывание | |
| КТ | Контакт реле времени, замыкающий с выдержкой на возврат | |
| Прибор измерительный показывающий | ||
| Прибор измерительный регистрирующий | ||
| Амперметр | ||
| Вольтметр | ||
| Ваттметр | ||
| Варметр |
Использованы материалы сайтов: http://www.
Помогла ли вам статья?
Задать вопрос
Пишите ваши рекомендации и задавайте вопросы в комментариях
Понимание электрических и электронных символов — производство печатных плат и сборка печатных плат
Что такое принципиальные схемы?Принципиальная схема представляет собой чертеж электрических соединений между частями. Символы, используемые для представления каждого компонента в схеме, называются символами схемы. Каждый компонент имеет определенное количество контактов или разъемов. Обозначения контактов и разъемов указаны на принципиальной схеме. Каждый символ также имеет уникальный атрибут, который идентифицирует эту часть.
Электрическая ячейка является одним из основных компонентов электрической схемы. Он имеет положительную и отрицательную клемму. Можно объединить несколько ячеек, чтобы сделать батарею. Схематическое изображение батареи очень похоже на схему с одним элементом.
Провода соединяют компоненты цепи. Капли представляют собой провода в точках подключения.
Принципиальные схемы представляют собой визуальное представление электрических цепей. Они показывают соединения и компоненты электрической системы. Эти схемы могут проектировать, создавать и обслуживать электрическое оборудование. Независимо от того, предназначена ли цепь для автомобиля или дома, вы можете использовать принципиальные схемы, чтобы понять, что делает каждый компонент.
Принципиальная схема содержит различные компоненты, такие как резисторы, конденсаторы и переключатели. В дополнение к резисторам и конденсаторам, схемы включают аккумуляторные батареи и светодиоды. Они также соединяются через сети/трассы. Каждый компонент имеет свой символ и разные атрибуты.
Например, резистор будет иметь размер, номинальное напряжение и обозначение мощности. Другие компоненты, такие как светодиоды и батареи, будут иметь свои размеры и символы мощности.
Символ электрических и электронных устройств представляет собой пиктограмму, обозначающую электрическое устройство или функцию. Например, это могут быть провода, резисторы, транзисторы и батареи. Эти символы полезны в принципиальных схемах электрических и электронных цепей. Если вы ищете конкретное устройство или функцию, вы можете выполнить поиск по соответствующему символу. Существует множество различных применений электрических и электронных символов.
Трансформатор — это устройство, которое помогает поддерживать частоту цепи переменного тока. Он работает путем соединения двух или более катушек магнитной индукцией для создания магнитного поля. Магнитное поле поддерживает постоянную частоту цепи переменного тока и снижает напряжение в цепи.
Когда мы используем трансформатор, это помогает уменьшить напряжение в цепи, поэтому электричество, протекающее по цепи, распределяется более равномерно.
Основные электрические и электронные символы включают заземляющий электрод, батарею и резистор. Знание этого может помочь вам создать более точную и понятную электрическую схему. Вы также можете использовать эти символы для представления более сложных схем. Например, батарея может иметь конденсатор и резистор. Эти основные символы позволят любому создать электрическую схему.
В разных странах используются разные системы электрических и электронных символов. Однако большинство систем распространены и широко используются. Наиболее распространенными являются стандарты IEC 60617 и ANSI/IEEE. Хотя есть много различий, обе системы широко используются и в целом эквивалентны. В результате большинство инженеров-электронщиков знают эти стандарты.
Базовое понимание электрических символов поможет вам устранить неполадки в электрических цепях.
Кроме того, знание их смысла сэкономит вам время и силы. Некоторые символы являются частью стандарта ARI 130-88. В этом стандарте перечислены символы, полезные на принципиальных схемах. Некоторым символам также присвоены специальные примечания или звездочки, указывающие на их значение.
В электротехнике и электронике электрические и электронные символы помогают описывать электрические и электронные компоненты. Помимо обозначения компонентов, символы обозначают функции устройств. Например, электрическая розетка производит электричество, тогда как выключатель превращает электрическую энергию в тепло, движение или звук.
На принципиальной схеме разные символы обозначают разные компоненты. Например, мы улучшаем стандартный символ диода линиями, направленными в сторону. Точно так же у светоизлучающих диодов (LED) линии направлены от диода, тогда как фотодиоды производят электрическую энергию из света, и их стрелки указывают на диод.
Другие устройства имеют специальные символы для обозначения их свойств, такие как диод Шоттки и стабилитрон. А так как транзисторы могут иметь положительное или отрицательное легирование, то и они имеют свои обозначения.
Общие электрические и электронные символы
При чтении принципиальной электрической схемы может быть полезно знать, что означают различные символы. электрические и электронные символы помогают представлять различные компоненты, такие как лампочки, двигатели и выключатели. Вы также можете увидеть такие символы, как кнопки и световые индикаторы. Некоторые электрические и электронные символы также обозначают другую электронику, такую как автоматические выключатели и предохранители, которые помогают защитить людей от поражения электрическим током.
Схемы электропроводки — это диаграммы, которые показывают соединения между различными частями электрической системы. Они используются для построения схем и производства электронных устройств. Они также помогут вам убедиться, что ваша система соответствует коду.
Кроме того, электрические символы помогают идентифицировать отдельные компоненты и показывают направление тока.
Диоды представляют собой полупроводники, преобразующие переменный ток в постоянный (DC). Они обычно используются в автомобильных генераторах переменного тока, потому что они намного эффективнее, чем динамо-машина или коллектор. Они также полезны в умножителях с регулируемым источником напряжения, таких как схема Кокрофта-Уолтона. Светоизлучающий диод также защищает от обратной полярности.
График ВАХ может представлять поведение полупроводникового диода. Форма кривой зависит от того, как носители заряда движутся через p-n-переход. Когда p-n-переход формируется впервые, электроны диффундируют из зоны проводимости в область, легированную P. Эта область содержит большое количество отверстий. Если обратный ток достигает определенного порога, светодиод разбивается.
Варикап-диод
Варикап-диод — это полупроводниковый прибор, обеспечивающий переменную емкость в зависимости от входного напряжения.
Этот тип диода часто используется в схемах радиочастотных цепей. Его форма напоминает диод с PN-переходом, с двумя параллельными линиями и двумя выводами. Поэтому, помимо названия, мы еще называем это полупроводниковое устройство переменным реактором.
Диод варикап преобразует большое переменное напряжение в высшие гармоники. Затем мы извлекаем эти высшие гармоники с помощью фильтрации. Диод обычно подключается параллельно существующей емкости или индуктивности. Затем мы прикладываем постоянное напряжение в качестве обратного смещения к варикапу. Для исключения источника переменного напряжения из настраиваемой цепи блокировочный конденсатор должен иметь емкость, равную или превышающую максимальную емкость варикапа. В качестве альтернативы мы можем подать постоянное напряжение от источника с высоким импедансом на узел между катодом варикапа и блокировочным конденсатором.
Идеальный источник В электрических и электронных символах идеальный источник обозначается ромбовидным символом.
Значение этого символа зависит от контролируемого источника напряжения или тока. Как правило, идеальный источник может подключаться либо параллельно, либо последовательно. Когда два превосходных источника соединяются параллельно, оба значения равны. Однако, если они соединены последовательно, значения будут другими.
Идеальный источник переменного напряжения — это устройство с двумя клеммами, которое обеспечивает постоянное напряжение на своих клеммах независимо от тока нагрузки. Кроме того, идеальный источник переменного напряжения должен иметь внутреннее последовательное сопротивление с нулевым сопротивлением и цепь с нулевым сопротивлением.
Конденсаторы Конденсатор — это небольшой электрический и электронный компонент, который служит накопителем заряда. Это свойство позволяет ему работать в цепях, которым необходимо накапливать электрический ток. Существует несколько типов конденсаторов. Наиболее распространены керамические и переменные конденсаторы.
Слово «керамика» происходит от диэлектрического материала, который мы используем для изготовления этих компонентов.
Конденсатор имеет две клеммы: положительную и отрицательную. Если поменять полярность конденсатора, он взорвется. Электрические обозначения конденсаторов в обозначениях электронных схем различаются для каждого типа. Мы рисуем отрицательную сторону символа переменного конденсатора в виде дуги, а положительную сторону — в виде прямой пластины.
Логические элементы Электрические символы представляют электрические компоненты и устройства. У них есть единые стандарты, хотя не во всех странах есть одинаковое стандартное представление символов электронных схем. Они используются для описания взаимосвязей цепей и для демонстрации взаимосвязей между различными электрическими и электронными компонентами. Большинство людей знакомы с несколькими электрическими символами, но если вы с ними не знакомы, вы можете узнать о них больше, чтобы принять более обоснованное решение при проектировании электронных схем.
Логические элементы являются основным строительным блоком электронных схем. Каждый вентиль содержит один или несколько входов и выход. Связь между входом и выходом зависит от используемой логики. Мы также знаем их под разными именами в зависимости от логики, которую они могут выполнять. Примерами логических элементов являются вентили И и вентили И-НЕ.
РелеРеле — это символы электронной схемы, которые определяют тип электрического компонента. Обычно они состоят из одной или двух букв, за которыми следует цифра. Они также могут помочь указать на группировку связанных компонентов. Например, буква R обозначает резистор. Буква С обозначает конденсатор, а буква К обозначает реле.
При рисовании схемы каждому электрическому и электронному компоненту соответствует отдельный символ цепи. В зависимости от сложности схемы символ схемы может содержать более одного символа. Электрические символы имеют имя для конкретной схемы, называемое «позиционное обозначение».
Когда мы включаем определенный компонент в схему, мы можем определить его символ и номер детали из схемы.
Транзисторы представляют собой электронные компоненты, вносящие в цепь удельное сопротивление. Они различаются по диаметру и длине, а материал, используемый для их изготовления, влияет на величину сопротивления, которое они могут оказывать. Например, углеродная проволока является плохим проводником электричества.
При создании схемы очень важно использовать правильные обозначения транзисторов. PIN-коды должны соответствовать таблице данных и макету посадочного места. Мы также можем нарисовать электрические и электронные символы в соответствии со стандартами IEEE. Это может показаться очевидным, но многие дизайнеры этого не делают, и это снижает удобочитаемость. Часто это происходит из-за непонимания того, как правильно рисовать символы транзисторов и операционных усилителей, а также из-за отсутствия опыта использования инструментов схем САПР.
Батарея является одним из наиболее распространенных электронных компонентов и имеет множество обозначений, включая «BT». Аккумулятор состоит из двух разных частей. Ячейка, в которой хранится электрическая энергия, и цепь батареи. Каждая ячейка содержит один или несколько электрохимических элементов.
Символы электронных схем, используемые на принципиальных схемах, обозначают различные электронные компоненты. Символы электронных схем помогают быстро идентифицировать эти компоненты и помогают инженерам передавать эту информацию. Существует два основных стандарта символов электронных схем: Британский стандарт (BS 3939) и IEEE Std 315.
Изолятор Изоляторы — это устройства, используемые для изоляции электрических токов и источников питания. Они имеют идеальную конструкцию, так что ток короткого замыкания не может протекать через переключатель и не достигает другой цепи. Кроме того, они имеют два хорошо разнесенных друг от друга полюса.
В зависимости от конструкции изоляторы могут защитить человека-оператора и оборудование.
Изоляторы бывают разных форм и размеров, от самых маленьких устройств для небольших бытовых приборов до больших трансформаторов, которые могут защитить целые здания. Некоторые из них механические, а другие электрические и электронные устройства. Их можно назвать разъединителями, автоматическими выключателями или пантографами. Ключом к определению типа изолятора, который вам нужен, является понимание различных приложений, с которыми вы можете столкнуться.
РезисторРезисторы — это пассивные электрические и электронные компоненты, обеспечивающие сопротивление электрическому току. Мы можем измерить это сопротивление в единицах Ом. Символом резистора является греческая буква омега. Номинал резистора может быть разным.
Резисторы необходимы для протекания тока, поскольку они предотвращают протекание слишком большого или слишком малого количества энергии.
В результате они обычно полезны в принципиальных схемах. Они также могут представлять электрические компоненты, такие как измерительные приборы и логические элементы.
Советы по использованию символов на электрических схемах
Использование правильных символов на электрических схемах жизненно важно для понимания принципиальной схемы. Читая схемы, помните, что читать их следует слева направо. Это связано с тем, что сигналы проходят по схеме слева направо. Также хорошей идеей будет обратиться к техническому описанию конкретного компонента, если схема неясна.
Использование надлежащих соглашений об именах является еще одним важным аспектом электрических схем. Хотя для электрических компонентов существуют стандартные названия, некоторые производители используют альтернативные названия для своей продукции. Например, интегральные схемы имеют метку IC вместо U. Кроме того, кристалл имеет метку XTAL вместо Y. Независимо от соглашений об именах; однако важно использовать символы, которые передают достаточно информации для интерпретации принципиальной схемы.
Как только вы узнаете, какие компоненты есть какие, следующим шагом будет понимание того, как они соединяются. Этот шаг может быть сложным, потому что провода могут соединять две клеммы или они могут разделяться на два направления.
При чтении электрических схем определяйте различные типы устройств. Например, разные диоды будут иметь специальные символы, обозначающие их работу. Например, у светоизлучающих диодов линии будут направлены в сторону, а у фотодиодов линии будут направлены к ним. Есть также символы для диода Шоттки и стабилитрона.
Использование Электрические схемы очень полезны. Они иллюстрируют соединения электронной схемы и сообщают пользователю, как работает схема. Чтобы быть отличным читателем электрических схем, вы должны уметь читать наиболее распространенные символы и понимать значение каждого из них. Вы также должны быть в состоянии идентифицировать каждый компонент в цепи. Каждый компонент должен иметь свой уникальный символ и имя.
Таким образом, вы сможете читать и понимать схемы, включающие множество различных компонентов.
Понимание электрических схем необходимо для всех, кто хочет проектировать печатные платы и модифицировать схемы. Это также важно для устранения неполадок и понимания схемы.
Примеры электрического сигнала
Они полезны во многих приложениях в повседневной жизни. Например, мы можем обрабатывать и интерпретировать его для обмена сообщениями между наблюдателями, будь то аудио, видео, речь или изображения. В IEEE Transactions on Electrical Signal Processing приводится множество примеров, включая гидролокатор и радар. Эти примеры помогут вам понять возможности обработки сигналов.
Электрический сигнал представляет собой изменение электрического тока во времени, передающее информацию о физическом объекте. Мы можем думать об этих сигналах как о секретных сообщениях или кодах. Эти сигналы могут передавать данные от одного электронного устройства к другому. Они полезны в различных типах связи, включая цифровую и аналоговую.
Электрическая активность тканей имеет решающее значение для понимания того, как работают системы медицинской визуализации, а различение нормальной и аномальной электрической активности необходимо для диагностики многих заболеваний. Однако измерение электрической активности тела может оказаться сложной задачей. Многие распространенные методы измерения неадекватно отражают активность клеток организма. Однако Розалинда Сэдлер, доцент биомедицинской инженерии в Университете штата Аризона, работает над разработкой новых методов точного измерения электрической активности в организме.
Нейроны — это нервные клетки, которые производят электрические сигналы, генерируя отрицательный и положительный заряд. Хотя они не содержат собственных проводников электричества, нервные клетки развили сложные механизмы для генерации электрических сигналов. Нейроны генерируют потенциал действия, который устраняет отрицательный мембранный потенциал покоя и делает трансмембранный потенциал временно положительным.
Эти сигналы распространяются по длине аксонов, что делает их основным электрическим сигналом в нервной системе.
Основное введение с таблицей
В области электротехники и электроники символы электронных и электрических компонентов являются основным движущим фактором, поскольку все конструкции основаны на символах компонентов.
Если вы новичок в этом домене. Во-первых, вы должны понимать символы, используемые для проектирования печатных плат. Как только вы хорошо разберетесь в электронных и электрических символах, вы получите возможность понять концепцию печатных плат, проанализировав схему печатной платы.
Из-за этого электронное и электротехническое сообщества мира объединились, чтобы использовать стандартный набор символов для каждого компонента.
В этой статье
Знакомство с электрическими и электронными символами
Визуальное изображение электрических и электронных компонентов представляет собой электрический символ.
Эти символы позволяют нам идентифицировать конкретный электронный компонент в цепи. Для определения электрических символов используются национальные и международные стандарты. Компоненты электрических и электронных схем показаны исключительно с использованием схемных обозначений, которые не указывают их назначение или метод.
Символы цепи используются для представления каждого компонента в цепи. Каждый компонент имеет определенное количество соединений или контактов. Схема цепи включает маркировку контактов и соединений. Каждый знак также имеет отличительное качество, которое отличает этот конкретный компонент.
Одной из самых основных частей схемы электрической цепи является электрическая ячейка. Присутствуют положительный и отрицательный терминалы. Батарея может создаваться путем слияния многих ячеек. Схема одной ячейки и схематическое изображение батареи очень похожи. Провода помогают соединять компоненты в цепях. Провода в местах соединения показаны в виде капель.
Принципиальная схема включает несколько частей, включая переключатели, конденсаторы и резисторы.
В схемах также используются светодиоды и аккумуляторные элементы в дополнение к резисторам и конденсаторам. Для их соединения используются сети или тропы. Каждый элемент имеет уникальный символ и характеристики. Резистор, например, маркируется своим размером, номинальным напряжением и символом мощности. Другие части будут иметь символы для их размера и мощности, включая светодиоды и батареи.
Что такое электрические и электронные символы?
Электронная схема представляет собой группу различных электронных частей, которые обеспечивают движение электрического тока. Для создания принципиальной схемы электрические компоненты имеют две или более клемм, которые можно использовать для соединения одного компонента с другим. Систему можно создать путем пайки электронных компонентов на печатных платах.
Заземляющий электрод, батарея и резистор являются основными электрическими и электронными символами. Вы можете составить электрическую схему, которая будет более точной и легкой для понимания, зная о них.
Эти символы можно использовать для иллюстрации схем большей сложности. Конденсатор и резистор, например, могут быть включены в батарею. Любой сможет нарисовать электрическую схему, используя эти основные символы.
При сборке схем для проекта или создании печатной платы для проекта крайне важно понимать электронные символы. Сложно разработать проект, если мы не понимаем символы, используемые в принципиальной схеме.
Давайте углубимся в символы:
Принципиальные схемы используются для виртуального изображения символов, используемых в электронных схемах. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств используется несколько символов электронных схем. Компоненты электронной схемы, такие как переключатели, провода, источники, заземление, резисторы, конденсаторы, диоды, катушки индуктивности, логические элементы, транзисторы, усилители, трансформаторы, антенны и т. д., обычно представляются с помощью символов схемы.
На принципиальных схемах используются символы электрических и электронных цепей, чтобы показать, как работает цепь.
Символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальных схемах электронных схем. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.
Провода, источники питания, резисторы, конденсаторы, диоды, транзисторы, измерители, переключатели, датчики, логические элементы, звуковое оборудование и другие компоненты в основном обозначаются символами, предназначенными для электронных схем. Кроме того, большинство символов электрических цепей включают выключатели, элементы, батареи и т. д.
Почему эти символы?
На электрических и принципиальных схемах используются символы для обозначения компонента. Другое его название — схематический символ.
По своим эксплуатационным характеристикам каждый компонент имеет типичную функциональность.
Подключенный маршрут соединяет электронные компоненты в электронной схеме или схематическом макете для завершения схемы. Соответствующие символы для него служат для обозначения этих компонентов. Большинство дизайнов символов основаны на различных национальных и международных стандартах. Экземпляры включают стандарты IEC, стандарты JIC, стандарты ANSI, стандарты IEEE и т. д. Хотя электрические символы стандартизированы, они могут отличаться от инженерной дисциплины к инженерной области в зависимости от предыдущих традиций.
Это упрощает и упрощает понимание электрических цепей, принципиальных схем и планировок этажей. Если схема построена с физически используемыми компонентами, электрические символы представляют только отдельные части электрических и электронных схем; они не описывают никаких функций или процессов. Для каждого электрического устройства или компонента, используемого в цепи, например пассивных компонентов, активных компонентов, измерительных устройств, логических элементов и т.
д., существует символ цепи (например, схема на макетной плате или собранная печатная плата).
Преимущества символов
Электронные символы в основном используются для упрощения черчения и облегчения понимания принципиальных схем. Вся индустрия использует одни и те же символы. Точное значение символа обеспечивается включением точки, линии, буквы, межбуквенного интервала, штриховки и числа. Нужно быть знакомым с базовой структурой различных символов, чтобы понимать схемы и их соответствующие значения символов.
Эти символы, представленные электронными чертежами, необходимы при проектировании схем для передачи информации о проводке, компоновке, расположении оборудования и его сложностях, чтобы можно было легко расположить компоненты.
- Простая доступность — Символ создается один раз, и с этого момента он доступен всем в сети.
-
- Lessens Rework — Благодаря разработке и использованию единого стандартизированного набора электрических символов устраняются ненужные и избыточные доработки схем. Вам не нужно будет возвращаться и использовать правильный символ во втором или третьем обзоре, если вы используете авторизованный в первый раз.
- Улучшенная коммуникация в области электротехники и механики — Использование стандартизированных электрических символов уменьшает количество случаев недопонимания между членами групп MCAD и ECAD. Использование связей между 2D-символами и 3D-моделируемыми деталями ставит всех на одну доску.
- Экономит время — Стандартизированные электрические символы не только экономят время на доработку и недопонимание, но и значительно упрощают поиск нужного символа в общей библиотеке символов вашей компании. Вы можете быть уверены, что попали в нужный файл, используя фильтры имени символа поиска, типа или производителя. Нет необходимости искать или пытаться определить, какое воплощение символа использовать.
Нет необходимости искать или пытаться определить, какое воплощение символа использовать.Идентификация символов и их значение
Электрические символы
1 . Переключатель
В приложении есть много типов переключателей. Выбор переключателей в зависимости от приложения. Основная цель переключателя — перевести цепь в состояние «разомкнуто» или «замкнуто». Ниже приведены примеры некоторых переключателей, обычно идентифицируемых в отрасли.
- Тумблер — Рычаг, наклоненный в одно из двух или более положений, приводит в действие тумблеры. Тумблер — это тип выключателя, который часто используется в домашней электропроводке.
- Кнопочный выключатель — Кнопочные выключатели представляют собой двухпозиционные устройства, которые могут работать при нажатии и отпускании кнопки. Для мгновенного срабатывания большинство кнопочных переключателей содержат внутренний пружинный механизм, который возвращает кнопку в ее «отжатое» или «ненажатое» состояние.
- Концевой выключатель — Эти концевые выключатели имеют рычаг, который работает вместе с работой машинной части и очень похож на прочный тумблер или ручной переключатель выбора.
- Датчик приближения — Бесконтактные датчики используют магнитное или высокочастотное электромагнитное поле для обнаружения близости металлического компонента машины.
- Переключатель скорости . Эти переключатели определяют скорость вращения вала либо с помощью находящегося на валу центробежного грузового механизма, либо с помощью бесконтактного метода, такого как оптическое или магнитное обнаружение движения вала.
- Реле давления — При подаче на поршень, диафрагму или сильфон, который преобразует давление в механическую силу, давление газа или жидкости может использоваться для активации механизма переключения.
- Температурный выключатель — «биметаллическая полоска», представляющая собой тонкую полоску, состоящую из двух металлов, соединенных друг с другом, причем каждый металл имеет переменную степень теплового расширения, представляет собой недорогой метод измерения температуры.
2. Ячейка
Разность потенциалов обеспечивается ячейками, питающими цепь. Это источник, который в основном вырабатывает заряд для цепи. Здесь химическая энергия является основным источником энергии, питающим всю цепь.
3. Аккумулятор
Соединение нескольких ячеек образует аккумулятор. Она более энергична, чем отдельная клетка.
4. Лампа
Лампа загорается, когда через нее проходит электрический заряд. Это происходит из-за того, что электрический ток нагревает тонкую нить накала, что заставляет ее светиться.
5. Предохранитель
Защитным элементом является предохранитель. В нем есть проволока с более низкой температурой плавления. В результате при слишком большом токе провод сгорает, разрывая цепь. Размыкая цепь, чрезмерный ток может предотвратить возгорание и повреждение других частей.
6. Вольтметр
Вольтметр, прибор для измерения напряжения постоянного или переменного электрического тока по шкале, обычно градуированной в вольтах, милливольтах (0,001 вольта) или киловольтах (1000 вольтов).
Многие вольтметры являются цифровыми и отображают показания в виде цифровых дисплеев. Только что описанные приборы могут также давать показания в аналоговой форме, перемещая стрелку, указывающую напряжение на шкале, но цифровые вольтметры обычно имеют более высокий порядок точности, чем аналоговые приборы. Например, обычный аналоговый вольтметр, вероятно, использует электромеханический механизм, в котором ток, протекающий по виткам провода, преобразуется в показания напряжения. Другие типы вольтметров включают электростатический вольтметр, который использует электростатические силы и, таким образом, является единственным вольтметром, измеряющим напряжение напрямую, а не под действием тока.
7. Амперметр
Амперметр: прибор для измерения электрического тока в амперах, постоянного (DC) или переменного (AC). Из-за того, что шунт, идущий параллельно счетчику, несет большую часть тока при высоких значениях тока, амперметр может измерять широкий диапазон значений тока.
Круг с заглавной буквой А внутри служит значком амперметра на принципиальных схемах.
Принцип действия и точность амперметров различаются. Точность колеблется от 0,1 до 2,0 процентов при измерении постоянного тока, протекающего через катушку, подвешенную между полюсами двух магнитов, с помощью амперметра Дарсонваля.
8. Термистор
Термисторы представляют собой особый вид полупроводников, которые реагируют на изменения температуры подобно резистору; они имеют более высокое сопротивление, чем проводящие материалы, но более низкое сопротивление, чем изоляционные материалы. Электрическое сопротивление термистора можно идентифицировать, а его измеренное значение можно связать с температурой окружающей среды, чтобы установить измерение температуры.
Электронные символы
1. Резистор
Резистор — это пассивный электрический компонент, добавляющий сопротивление протеканию тока. Они присутствуют практически во всех электронных схемах и электрических сетях.
Ом – это единица измерения сопротивления. Когда резистор имеет падение в один вольт (В) на его клеммах и ток в один ампер (А), полученное сопротивление можно измерить в омах. Зависимость между током и напряжением на концевых концах является линейной. Закон Ома иллюстрирует это отношение:
Существует множество применений резисторов. Среди некоторых примеров — деление напряжения, выделение тепла, схемы согласования и нагрузки, регулировка усиления и настройка постоянной времени. Они имеют значения сопротивления, которые охватывают более девяти порядков и используются в различных приложениях в промышленности. Они могут быть меньше квадратного миллиметра для электроники или использоваться в качестве электрических тормозов для рассеивания кинетической энергии движущихся поездов.
2. Конденсатор
Конденсатор — это метод поддержания постоянного напряжения. Они могут помочь уменьшить пульсацию напряжения. Конденсатор заряжается, когда на параллельную цепь подается высокое напряжение, и разряжается, когда используется низкое напряжение.
Буква C обозначает конденсатор с двумя выводами. Символ, напоминающий две параллельные пластины между двумя клеммами, обозначает конденсатор. В дизайне используются два отдельных вида символов конденсатора. Поляризованный конденсатор использует один, тогда как неполяризованный конденсатор использует другой. В символе поляризованного конденсатора одна из параллельных пластин рисует изогнутую линию, отличающую ее от другой. Изогнутая пластина, изображающая катод конденсатора, должна иметь меньшее напряжение, чем штырь анода (плоскопараллельная пластина). Плоскопараллельная пластина представляет собой анод конденсатора; символ плюса (+) обозначает анод.
3. Диод
Диод — это полупроводниковый прибор, эффективно переключающий ток в одном направлении. Значительно ограничивая ток в противоположном направлении, он позволяет легко течь в одном направлении.
Диод представляет собой поляризованное устройство с двумя выводами, которое можно обозначить буквой D.
Один вывод диода положительный (анод), а другой отрицательный (катод). Анод — это основание треугольника, а закрытая сторона — его катод.
Горизонтальный равнобедренный треугольник, прижатый к линии, соединяющей две клеммы, образует форму диода. Диод работает в ситуации прямого смещения, или мы можем сказать, что диод будет пропускать ток в этом случае.
4. Светодиод (LED)
Символ светодиода также аналогичен символу диода, но с дополнительными стрелками. Эти стрелки исходят из треугольника и указывают в противоположном направлении. Соединения анода и катода находятся на поляризованных компонентах, таких как светодиод. Светодиоды (светоизлучающие диоды) преобразуют электрическую энергию непосредственно в свет, в отличие от традиционных источников света, которые сначала преобразуют электрическую энергию в тепло, а затем превращают ее в свет. Это приводит к эффективному созданию света с минимальными потерями электроэнергии.
5. Фотодиод
В отличие от символа светодиода, символ фотодиода имеет стрелки, поражающие диод.
Стрелки, попадающие в диод, изображают фотоны или свет. Анод и катод — это названия двух выводов на фотодиоде.
С помощью фотодиода свет преобразуется в электрический ток.
6. Стабилитрон
Кремниевый полупроводниковый стабилитрон — это компонент схемы, который позволяет току течь вперед или назад. Диод состоит из уникального сильно легированного p-n перехода, предназначенного для обратной проводимости при достижении определенного напряжения.
Обратное напряжение пробоя стабилитрона четко определено; при этом напряжении устройство начинает проводить ток и может продолжать непрерывно работать в режиме обратного смещения без вреда для себя. Кроме того, падение напряжения на диоде постоянно в широком диапазоне напряжений, что позволяет использовать стабилитроны для управления напряжением.
7. Катушка индуктивности
Неполяризованный двухконтактный компонент представляет собой катушку индуктивности. Петлевые катушки или изогнутые выступы визуально различимы между двумя клеммами на символе индуктора. Международное представление индуктора представляет собой закрашенный прямоугольник вместо петель.
В импульсных энергосистемах, генерирующих постоянный ток, катушки индуктивности часто используются в качестве компонентов для хранения энергии. Схема получает энергию от катушки индуктивности, которая накапливает энергию, чтобы поддерживать протекание тока в периоды «выключения», что позволяет использовать топографии, где выходное напряжение выше, чем входное напряжение.
Заключение
В заключение, символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальной схеме электронной схемы. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.
Принципиальная схема виртуально изображает символы цепи. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств лучше всего использовать несколько символов электронных схем.
