Устройство шим контроллера. ШИМ-контроллеры: устройство, принцип работы и применение в электронике

Что такое ШИМ-контроллер и как он работает. Как устроен ШИМ-контроллер. Какие функции выполняет ШИМ-контроллер в электронных устройствах. Где применяются ШИМ-контроллеры. Каковы преимущества использования ШИМ-контроллеров.

Что такое ШИМ-контроллер и принцип его работы

ШИМ-контроллер (широтно-импульсный модулятор) — это электронное устройство, которое генерирует импульсы с изменяемой шириной для управления силовыми ключами в импульсных преобразователях напряжения. Основной принцип работы ШИМ-контроллера заключается в следующем:

• Формирование импульсов прямоугольной формы с фиксированной частотой
• Изменение ширины (длительности) этих импульсов в зависимости от требуемого выходного напряжения
• Управление силовыми ключами (транзисторами) с помощью полученных ШИМ-сигналов

Таким образом, ШИМ-контроллер позволяет плавно регулировать выходное напряжение преобразователя за счет изменения скважности импульсов.

Основные компоненты и устройство ШИМ-контроллера

Типовая схема ШИМ-контроллера включает в себя следующие основные функциональные блоки:

• Генератор пилообразного напряжения
• Компаратор
• Усилитель ошибки
• Логические схемы формирования импульсов
• Драйверы выходных ключей
• Схемы защиты и мягкого старта

Рассмотрим подробнее назначение основных выводов ШИМ-контроллера:

1. Вывод питания (VCC) — для подачи напряжения питания на микросхему
2. Общий вывод (GND) — для подключения к общему проводу схемы
3. Выход управляющих импульсов (OUT) — формирует ШИМ-сигналы для силовых ключей
4. Вход обратной связи (FB) — для подключения цепи обратной связи по напряжению
5. Вывод задания частоты (RT/CT) — для подключения времязадающих компонентов

Функции ШИМ-контроллера в электронных устройствах

ШИМ-контроллеры выполняют целый ряд важных функций в современной электронике:

• Формирование стабильного выходного напряжения в импульсных источниках питания
• Регулирование скорости вращения электродвигателей
• Управление яркостью светодиодов
• Преобразование напряжения в DC-DC преобразователях
• Управление зарядом аккумуляторных батарей

Благодаря высокой эффективности и гибкости управления, ШИМ-контроллеры позволяют создавать компактные и энергоэффективные устройства.

Области применения ШИМ-контроллеров

ШИМ-контроллеры нашли широкое применение в различных областях электроники и электротехники:

• Импульсные источники питания для компьютеров, телевизоров и другой бытовой техники
• Зарядные устройства для мобильных телефонов и ноутбуков
• Системы управления электроприводами в промышленном оборудовании
• Преобразователи напряжения в автомобильной электронике
• Контроллеры светодиодного освещения
• Системы возобновляемой энергетики (солнечные инверторы, ветрогенераторы)

Универсальность ШИМ-контроллеров обеспечивает их востребованность в самых разных отраслях.

Преимущества использования ШИМ-контроллеров

Применение ШИМ-контроллеров дает ряд существенных преимуществ:

• Высокий КПД преобразования энергии (до 95% и выше)
• Компактные размеры устройств за счет работы на высоких частотах
• Плавное и точное регулирование выходных параметров
• Низкий уровень электромагнитных помех
• Возможность работы в широком диапазоне входных напряжений
• Встроенные функции защиты от перегрузки, КЗ, перегрева

Это делает ШИМ-контроллеры оптимальным выбором для создания современных эффективных преобразователей энергии.

Типы и разновидности ШИМ-контроллеров

Существует несколько основных типов ШИМ-контроллеров:

• Понижающие (Buck) — для преобразования напряжения в меньшее
• Повышающие (Boost) — для преобразования напряжения в большее
• Инвертирующие (Buck-Boost) — для инверсии полярности напряжения
• Мостовые — для управления полномостовыми схемами

По количеству выходных каналов различают одноканальные, двухканальные и многоканальные ШИМ-контроллеры. Также они делятся на аналоговые и цифровые по способу обработки сигналов.

Настройка и программирование ШИМ-контроллеров

Для корректной работы ШИМ-контроллера требуется правильная настройка следующих параметров:

• Частота преобразования (обычно 20-500 кГц)
• Максимальная скважность импульсов
• Порог срабатывания защиты от перегрузки
• Параметры мягкого старта
• Коэффициенты обратной связи

Настройка выполняется с помощью внешних пассивных компонентов или программированием внутренних регистров для цифровых ШИМ-контроллеров. Это позволяет оптимизировать работу преобразователя под конкретное применение.

схема, принцип работы, управление :: SYL.ru

“Не хотела держать себя в клетке”: Бледанс о разводе и отношениях с экс-мужем

Нанесение цвета под кутикулу: что такое «русский маникюр»

Тельцов ждут любовные приключения: любовный гороскоп на конец апреля

С поясом и «карандаш»: десять легких и эффектных платьев для офиса

Для любого возраста и типа фигуры: как носить модные брюки карго в 2023 году

Микси, базовая пикси и андеркат: короткие стрижки, не требующие особого ухода

Вызывающие цвета и комбинезон: идеи праздничных нарядов для любого типа девушек

Напомните о хороших моментах: как написать письмо супругу и спасти свой брак

Улучшенный френч и не только: какой маникюр для невест в моде в 2023 году

Анна Слю рассказала, как обычно вживается в новую роль

Автор Jane Smith April 30, 2015

Один из используемых подходов, позволяющих существенно сократить потери на нагревании силовых компонентов радиосхем, представляет собой использование переключательных режимов работы установок. При подобных системах электросиловой компонент или раскрыт — в это время на нем наблюдается фактически нулевое падение напряжения, или открыт — в это время на него подается нулевой ток. Рассеиваемую мощность можно вычислить, перемножив показатели силы тока и напряжения. В этом режиме получается достичь коэффициента полезного действия около 75-80% и более.

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

Область применения ШИМ не ограничивается импульсными источниками питания, стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Формирование ШИМ-сигналов

Создавать ШИМ-сигналы нужной формы достаточно трудно. Тем не менее индустрия сегодня может порадовать замечательными специальными микросхемами, известными как ШИМ-контроллеры. Они недорогие и целиком решают задачу формирования широтно-импульсного сигнала. Сориентироваться в устройстве подобных контроллеров и их использовании поможет ознакомление с их типичной конструкцией.

Стандартная схема контроллера ШИМ предполагает наличие следующих выходов:

• Общий вывод (GND). Он реализуется в виде ножки, которая подключается к общему проводу схемы питания устройства.
• Вывод питания (VC). Отвечает за электропитание схемы. Важно не спутать его с соседом с похожим названием — выводом VCC.
• Вывод контроля питания (VCC). Как правило, чип контроллера ШИМ принимает на себя руководство силовыми транзисторами (биполярными либо полевыми). В случае если напряжение на выходе снизится, транзисторы станут открываться лишь частично, а не целиком. Стремительно нагреваясь, они в скором времени выйдут из строя, не справившись с нагрузкой. Для того чтобы исключить такую возможность, необходимо следить за показателями напряжения питания на входе микросхемы и не допускать превышения расчетной отметки. Если напряжение на данном выводе опускается ниже установленного специально для этого контроллера, управляющее устройство отключается. Как правило, данную ножку соединяют напрямую с выводом VC.

Выходное управляющее напряжение (OUT)

Количество выводов микросхемы определяется её конструкцией и принципом работы. Не всегда удается сразу разобраться в сложных терминах, но попробуем выделить суть. Существуют микросхемы на 2-х выводах, управляющие двухтактными (двухплечевыми) каскадами (примеры: мост, полумост, 2-тактный обратный преобразователь). Существуют и аналоги ШИМ-контроллеров для управления однотактными (одноплечевыми) каскадами (примеры: прямой/обратный, повышающий/понижающий, инвертирующий).

Помимо этого, выходной каскад может быть по строению одно- и двухтактным. Двухтактный используется в основном для управления полевым транзистором, зависящим от напряжения. Для быстрого закрытия необходимо добиться быстрой разрядки емкостей «затвор — исток» и «затвор — сток». Для этого как раз и используется двухтактный выходной каскад контроллера, задачей которого является обеспечение замыкание выхода на общий кабель, если требуется закрыть полевой транзистор.

Для контроля над биполярным транзистором двухтактный каскад не используется, так как управление осуществляется с помощью тока, а не напряжения. Для закрытия биполярного транзистора достаточно всего лишь прекратить протекание тока через базу. При этом замыкание базы на общий провод необязательно.

Ещё о функциях контроллеров ШИМ

Задумав спроектировать контроллер ШИМ своими руками, необходимо как следует продумать все детали его реализации. Только так можно создать работающее устройство. Кроме вышеуказанных выходов, работа ШИМ-контроллера подразумевает наличие следующих функций:

• Опорное напряжение (VREF). Фабричные изделия для удобства обычно дополняются функцией выработки стабильного опорного напряжения. Специалисты заводов-изготовителей рекомендуют соединять данный вывод с общим проводом через емкость не менее 1 мкФ для повышения качества и возможности стабилизации опорного напряжения.

• Ограничение тока (ILIM). Если показатели напряжения на данном выводе существенно превышают установленное (как правило, около 1 В), то контроллер автоматически закрывает силовые ключи. В случаях, когда показатель напряжения превышает второе пороговое значение (в пределах 1,5-2 В), устройство тут же обнуляет напряжение на подключении к мягкому старту.
• Мягкий старт (SS). Показатель напряжения на данном выходе определяет максимально допустимую ширину будущих модулируемых импульсов. На данный вывод подает ток установленной величины. Если между ним и всеобщим кабелем вмонтировать дополнительную емкость, то она будет медленно, но уверенно заряжаться, что приведет к постепенному расширению каждого импульса от минимума вплоть до окончательного расчетного значения. Благодаря этому можно обеспечить плавное, а не стремительное нарастание величин тока и напряжения в общей схеме устройства, благодаря чему такая система и заслужила свое название «мягкий старт». При этом, если специально ввести ограничение по напряжению на данном выводе, допустим, подключив делитель напряжения и систему диодов, можно и вовсе ограничить превышение импульсами некоего задаваемого значения ширины.

Частота работы устройств, синхронизация

Микросхемы ШИМ-контроллеров могут применяться для различных целей. Чтобы отладить их совместную работу с другими элементами устройства, следует разобраться, как устанавливать те или иные параметры работы контроллера и какие компоненты цепи за это отвечают.

• Резистор и емкость, задающие частоту работы всего устройства (RT, CT). Каждый контроллер может работать лишь на определенно заданной частоте. Каждый из импульсов следует лишь с этой частотой. Устройство может менять длительность импульсов, их форму и протяженность, но только не частоту. На практике это означает, что чем меньше протяженность импульса, тем длительнее пауза между ним и следующим. При этом частота следования всегда неизменна. Емкость, подключенная между ножкой CT и общим кабелем, и резистор, подключенный к выходу RT и общему кабелю, в комбинации могут задавать частоту, на которой будет работать контроллер.

• Синхроимпульсы (CLOCK). Весьма распространены случаи, в которых требуется отладить работу нескольких контроллеров так, чтобы выходные сигналы формировались синхронно. Для этого к одному из контроллеров (как правило, ведущему) требуется подключить частотозадающие емкость и резистор. На выходе CLOCK контроллера сразу же появятся короткие импульсы, соответствующие напряжению, которые подаются на аналогичные выходы всей группы устройств. Их принято называть ведомыми. Выводы RT таких контроллеров следует объединить с ножками VREF, а CT — с общим кабелем.
• Напряжение сравнения (RAMP). На этот вывод следует подавать сигнал пилообразной формы (напряжение). При возникновении синхроимпульса на выходе устройства образуется открывающее контрольное напряжение. После того как показатель напряжения на RAMP становится больше в несколько раз, чем величина выходного напряжения на усилителе ошибки, на выходе можно наблюдать импульсы, отвечающие закрывающему напряжению. Длительность импульса может рассчитывать от момента возникновения синхроимпульса вплоть до момента многократного превышения показателя напряжения на RAMP над величиной выходного напряжения усилителя ошибки.

ШИМ-контроллеры в составе блоков питания

Блок питания является неотъемлемым элементом большинства современных девайсов. Срок его эксплуатации практически ничем не ограничен, но от его исправности во многом зависит безопасность работы подконтрольного устройства. Спроектировать блок питания можно и своими руками, изучив принцип его действия. Основная цель – формирование нужной величины напряжения питания, обеспечение её стабильности. Для большинства мощных устройств гальванической развязки, основанной на действии трансформатора, будет недостаточно, да и подобранный элемент явно удивит пользователей своими габаритами.

Увеличение частоты тока питания позволяет существенно уменьшить размеры используемых компонентов, что обеспечивает популярность блоков питания, работающих на частотных преобразователях. Один из самых простых вариантов реализации питающих элементов – блок-схема, состоящая из прямого и обратного преобразователей, генератора и трансформатора. Несмотря на видимую простоту реализации таких схем, на практике они демонстрируют больше недочетов, чем преимуществ. Большинство получаемых показателей стремительно изменяются под влиянием скачков напряжения питания, при загрузке выхода преобразователя и даже при увеличении температуры окружающей среды. ШИМ-контроллеры для блоков питания дают возможность стабилизировать схему, а также воплотить множество дополнительных функций.

Составляющие схемы блоков питания с ШИМ-контроллерами

Типовая схема состоит из генератора импульсов, в основе которого лежит ШИМ-контроллер. Широтно-импульсная модуляция дает возможность собственноручно контролировать амплитуду сигнала на выходе ФНЧ, изменяя при необходимости длительность импульса или его скважность. Сильная сторона ШИМ – высокий КПД усилителей мощности, в особенности звука, что в целом обеспечивает устройствам довольно обширную сферу применения.

ШИМ-контроллеры для блоков питания могут использоваться в схемах с различными мощностями. Для реализации относительно маломощных схем необязательно включать в их состав большое число элементов – в качестве ключа может выступать обычный полевой транзистор.

ШИМ-контроллеры для источников питания большой мощности могут иметь также элементы управления выходным ключом (драйверы). В качестве выходных ключей рекомендуется использовать IGBT-транзисторы.

Основные проблемы ШИМ-преобразователей

При работе любого устройства полностью исключить вероятность поломки невозможно, и преобразователей это тоже касается. Сложность конструкции при этом не имеет значения, проблемы в эксплуатации может вызвать даже известный ШИМ-контроллер TL494. Неисправности имеют различную природу – некоторые из них можно выявить на глаз, а для обнаружения других требуется специальное измерительное оборудование.

Чтобы узнать, как проверить ШИМ-контроллер, следует ознакомится со списком основных неисправностей приборов, а лишь позже – с вариантами их устранения.

Диагностика неисправностей

Одна из часто встречающихся проблем – пробой ключевых транзисторов. Результаты можно увидеть не только при попытке запуска устройства, но и при его обследовании с помощью мультиметра.

Кроме того, существуют и другие неисправности, которые несколько сложнее обнаружить. Перед тем как проверить ШИМ-контроллер непосредственно, можно рассмотреть самые распространенные случаи поломок. К примеру:

• Контроллер глохнет после старта – обрыв петли ОС, перепад по току, проблемы с конденсатором на выходе фильтра (если таковой имеется), драйвером; возможно, разладилось управление ШИМ-контроллером. Надо осмотреть устройство на предмет сколов и деформаций, замерить показатели нагрузки и сравнить их с типовыми.
• ШИМ-контроллер не стартует – отсутствует одно из входных напряжений или устройство неисправно. Может помочь осмотр и замер выходного напряжения, в крайнем случае, замена на заведомо рабочий аналог.
• Напряжение на выходе отличается от номинального – проблемы с петлей ООС или с контроллером.
• После старта ШИМ на БП уходит в защиту при отсутствии КЗ на ключах – некорректная работа ШИМ или драйверов.
• Нестабильная работа платы, наличие странных звуков – обрыв петли ООС или цепочки RC, деградация емкости фильтра.

В заключение

Универсальные и многофункциональные ШИМ-контроллеры сейчас можно встретить практически везде. Они служат не только в качестве неотъемлемой составляющей блоков питания большинства современных устройств — типовых компьютеров и других повседневных девайсов. На основе контроллеров разрабатываются новые технологии, позволяющие существенно сократить расход ресурсов во многих отраслях человеческой деятельности. Владельцам частных домов пригодятся контроллеры заряда аккумуляторов от фотоэлектрических батарей, основанные на принципе широтно-импульсной модуляции тока заряда.

Высокий коэффициент полезного действия делает разработку новых устройств, действие которых основывается на принципе ШИМ, весьма перспективной. Вторичные источники питания — вовсе не единственное направление деятельности.

Похожие статьи

• Микросхема 555: описание и практическое применение
• ШИМ-регулятор. Широтно-импульсная модуляция. Схема
• ПИД-регулятор: описание, состав, настройка
• Как сделать импульсные блоки питания своими руками?
• Операционный усилитель LM358: схема включения, аналог, datasheet
• Импульсный блок питания: характерные особенности
• Контроллеры — это устройства управления в электронике и вычислительной технике. Контроллер: определение, схема, устройство и виды

Также читайте

Что такое ШИМ контроллер и как он работает

Виктор 21.09.20160

Всем привет!

В данной статье мы поговорим с вами о

шим контроллерах: что это, для чего и где применяется.

ШИМ – широтно-импульсный модулятор.

                Для преобразования напряжения в телевизионной аппаратуре и других электронных устройствах используются

ШИМ контроллеры. С помощью прибора удалось внедрить в производство инновационные идеи и новые технологии. Основными преимуществами ШИМ-контроллеров являются скромные габариты, отличные показатели быстродействия и высокая надежность.

                Наиболее востребованы

ШИМ контроллеры при изготовлении модулей питания импульсного типа. Постоянное напряжение на входе устройства преобразуется в импульсы прямоугольной формы, формируемые с определенной частотой и скважностью. С помощью управляющих сигналов на выходе устройства удается осуществлять регулирование работы транзисторного модуля большой мощности. В результате разработчики получили блок управления напряжением регулируемого типа.







                В телевизионной аппаратуре компактные ШИМ-контроллеры весьма востребованы. Кроме того, устройства используются в другой электронной аппаратуре, а также в качестве узлов системы управления скоростью электроприводов в бытовых приборах. В зависимости от параметров системы и управляющего сигнала, ШИМ-контроллеры меняют скорость движения силового агрегата. Обратная связь может быть выполнена как по значению силы тока, так и по уровню напряжения.

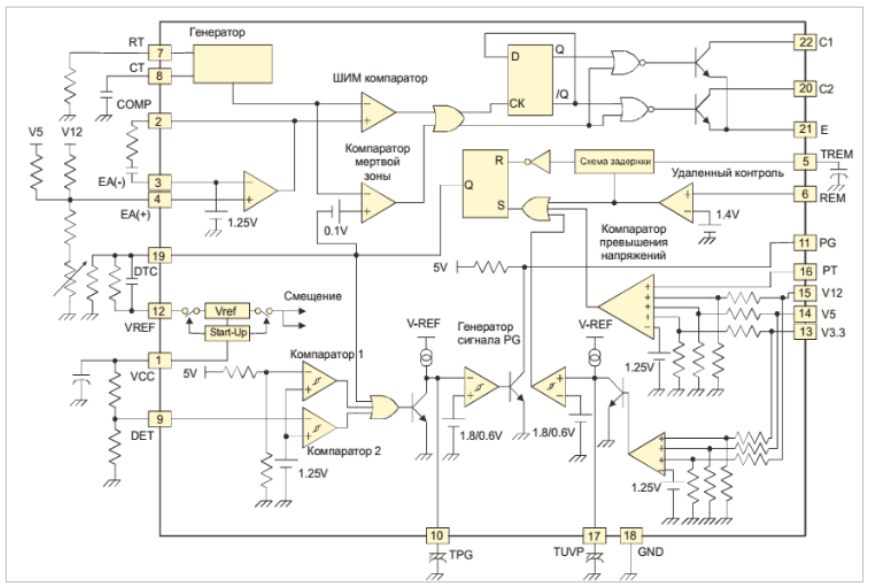

                Типовая конструкция ШИМ-контроллера, используемого в телевизионной и другой электронной аппаратуре, характеризуется наличием нескольких выходов.

Общий вывод соединен с аналогичным контактом схемы подачи питания модуля. Вывод контроля питания и вывод питания расположены рядом друг с другом. Первый из них отвечает за контроль напряжения на выходе схемы и отключает ее при снижении значения ниже пороговой величины. Второй вывод отвечает за энергоснабжение схемы.

                Напряжение на выходе снимается с соответствующего вывода. Существуют двухплечевые и одноплечевые ШИМ-контроллеры. Первые из них применяются для управления стандартными транзисторами. При необходимости их закрытия, контроллер замыкает соответствующий контакт на общий кабель. При работе с транзистором биполярного типа применяется одноплечевой каскад, так как для регулировки требуется изменение силы тока. Для отключения транзистора необходимо запретить прохождение тока. Поэтому замыкание на общий контакт не используется.

                ШИМ-контроллеры, используемые в телевизионной аппаратуре, характеризуются наличием следующих возможностей:

• Устройства способны вырабатывать опорное напряжение с высокой степенью точности.

  Зачастую данный вывод коммутируется с общим проводом. При этом используется емкость значением 1 мФ и более, что позволяет повысить качество стабилизации выходного значения.

• Ограничитель тока срабатывает при значительном превышении напряжения на соответствующем выводе над пороговым. В этом случае происходит автоматическое отключение силовых ключей.

• Мягкий старт используется для постепенного увеличения величины импульсов на выходе до расчетных показателей. Наличие емкости между соответствующим выводом и общим проводом приводит к ее постепенной зарядке. В результате каждый импульс становится шире вплоть до достижения требуемой величины.

Современные

источники питания для различной аппаратуры проектируются на основе ШИМ-контроллеров. От качества компонентов зависит срок жизни модуля. Основная цель, для которой ШИМ-контроллеры включаются в схемы источников напряжения, это обеспечение стабильной величины напряжения на выходе. Небольшие габариты контроллеров дают им преимущество перед стандартными схемами с использованием трансформаторов.

ШИМ-контроллеры, применяемые в

источниках питания, кроме стабилизации выходного напряжения, реализуют еще несколько дополнительных возможностей. Использование широтно-импульсной модуляции позволяет осуществить контроль величины сигнала. При этом имеется возможность менять протяженность импульса и скважность.

ШИМ-контроллеры обладают высокими показателями КПД, что позволяет значительно расширить область их использования. Особенно это касается аппаратуры для воспроизведения звука. Кроме того, при использовании в источниках питания ШИМ-контроллеров, значительно расширяется диапазон доступных мощностей прибора.

Устройства на базе ШИМ-контроллеров являются универсальными и могут использоваться не только в телевизионной аппаратуре, но и во многих других приборах. Блоки питания различного электрооборудования реализуются на основе данных контроллеров.

Использование устройств позволяет сократить затраты на эксплуатацию оборудования и повышает его качество работы. Высокий КПД делает разработку источников на ШИМ-контроллерах перспективным и востребованным направлением деятельности.

Ну, вот, первоначальную информацию мы получили, а остальное покажет практика.

Делитесь статьёй в соц.сетях, воспользовавшись кнопками внизу страницы.

Приглашаю всех на

мой канал в YouTube, который наглядно показывает примеры ремонта аппаратуры.

Также вступайте в группы

«Телемастерская» в Одноклассниках и «Самоделкин» ВКонтакте.

Успехов вам!
