Преобразователь напряжения 12в 220в своими руками схема. Преобразователь напряжения 12В в 220В своими руками: пошаговая инструкция

Как сделать преобразователь напряжения 12В в 220В самостоятельно. Какие компоненты потребуются для сборки инвертора. Как правильно собрать и настроить схему преобразователя напряжения. Какие меры безопасности нужно соблюдать при работе с высоким напряжением.

Принцип работы преобразователя напряжения 12В в 220В

Преобразователь напряжения 12В в 220В (инвертор) позволяет получить переменное напряжение 220В из постоянного напряжения 12В. Принцип его работы основан на следующих этапах:

1. Генерация прямоугольных импульсов частотой 50 Гц с помощью микросхемы-генератора
2. Усиление импульсов с помощью мощных транзисторов
3. Преобразование усиленных импульсов в переменное напряжение 220В с помощью повышающего трансформатора

Такая схема позволяет получить на выходе переменное напряжение, близкое по форме к синусоиде, которое подходит для питания большинства бытовых приборов.

Необходимые компоненты для сборки инвертора

Для самостоятельной сборки инвертора 12В в 220В потребуются следующие основные компоненты:

• Микросхема-генератор импульсов (например, CD4047)
• Мощные полевые транзисторы (например, IRFZ44N)
• Повышающий трансформатор 12В/220В
• Диодный мост
• Конденсаторы и резисторы
• Печатная плата
• Радиатор для охлаждения транзисторов

Точный перечень компонентов зависит от конкретной схемы и желаемой выходной мощности инвертора.

Пошаговая инструкция по сборке преобразователя напряжения

Процесс сборки инвертора 12В в 220В состоит из следующих основных этапов:

1. Изготовление или приобретение печатной платы по выбранной схеме
2. Монтаж электронных компонентов на плату согласно схеме
3. Установка мощных транзисторов на радиатор
4. Намотка и установка повышающего трансформатора
5. Подключение входных и выходных разъемов
6. Проверка монтажа и отсутствия коротких замыканий
7. Настройка частоты генерации импульсов
8. Тестирование работы инвертора на нагрузке

При сборке важно строго соблюдать полярность компонентов и правила монтажа высоковольтных цепей.

Настройка и тестирование собранного инвертора

После сборки инвертора необходимо выполнить его настройку и тестирование:

• Настроить частоту генерации импульсов на 50 Гц с помощью осциллографа
• Проверить форму выходного напряжения
• Измерить выходное напряжение без нагрузки (должно быть около 220В)
• Протестировать работу на различных нагрузках в пределах расчетной мощности
• Проверить нагрев силовых элементов при длительной работе

При обнаружении отклонений необходимо выявить и устранить их причину. Правильно настроенный инвертор должен обеспечивать стабильное выходное напряжение 220В при различных нагрузках.

Меры безопасности при работе с высоким напряжением

При сборке и эксплуатации инвертора 12В в 220В необходимо соблюдать следующие меры безопасности:

• Использовать качественные изолированные инструменты
• Не прикасаться к токоведущим частям схемы
• Работать только сухими руками
• Обеспечить надежную изоляцию всех соединений
• Не превышать максимальную расчетную мощность нагрузки
• Не оставлять работающий инвертор без присмотра

Помните, что на выходе инвертора присутствует опасное для жизни напряжение 220В. Соблюдение техники безопасности обязательно!

Преимущества самодельного инвертора перед покупным

Самостоятельная сборка инвертора 12В в 220В имеет ряд преимуществ по сравнению с покупкой готового устройства:

• Более низкая стоимость при аналогичных характеристиках
• Возможность точной настройки под конкретные задачи
• Глубокое понимание принципов работы устройства
• Возможность самостоятельного ремонта и модернизации
• Уникальность и индивидуальность конструкции

При наличии необходимых знаний и навыков самодельный инвертор может не уступать по качеству промышленным образцам.

Типичные ошибки при сборке инвертора своими руками

При самостоятельной сборке инвертора 12В в 220В начинающие радиолюбители часто допускают следующие ошибки:

• Неправильный расчет мощности трансформатора
• Недостаточное охлаждение силовых элементов
• Низкое качество монтажа и паяных соединений
• Отсутствие защиты от короткого замыкания на выходе
• Неточная настройка частоты генерации импульсов

Чтобы избежать этих ошибок, внимательно изучите теорию и опыт других радиолюбителей перед началом сборки. Не торопитесь и тщательно проверяйте каждый этап работы.

Возможности модернизации самодельного преобразователя напряжения

Собранный своими руками инвертор 12В в 220В можно в дальнейшем модернизировать для улучшения характеристик:

• Увеличение выходной мощности за счет более мощных компонентов
• Добавление системы плавного пуска для снижения пусковых токов
• Установка системы защиты от перегрузки и короткого замыкания
• Улучшение формы выходного напряжения с помощью фильтров
• Добавление индикации режимов работы и неисправностей

Возможности модернизации ограничены только вашими знаниями и фантазией. Постепенно улучшая конструкцию, можно получить высококачественное устройство с широкими возможностями.

Схема автомобильного преобразователя напряжения 100 Вт с 12 В постоянного тока в 220 В (инвертор своими руками)

Все мы, время от времени, сталкиваемся с перебоями электроэнергии в наших домах или офисах. Во время отключения мы, обычно, используем в качестве резервного источника питания переходник с 12 вольт на 220 или инвентор. Для работы генератора нужен бензин или дизельное топливо, а еще он очень шумный. Мы не будем здесь рассматривать использование генератора. Сейчас мы поговорим об инверторе (автомобильном преобразователе напряжения с 12 на 220 В).

Источником питания в инверторе с 12 в 220 служат аккумуляторы с постоянным напряжением. Такой тип инвертора является самым распространенным. Простой преобразователь напряжения с 12 на 220В, сделанный своими руками может использоваться для питания приборов средней мощности. Для потребителей электроэнергии большой мощности предпочтительнее использовать генераторы электрической энергии.

Наиболее распространенным типом инвертора, который часто встречается в повседневной жизни, является ИБП (источник бесперебойного питания). Обычно ИБП используется для поддержания работы компьютера в случае отключения электроэнергии. ИБП обеспечивает питание до тех пор, пока не разрядится его аккумулятор.

ИБП – это система, которая преобразует постоянный ток в переменный. Таким образом, ИБП потребляет электроэнергию постоянного тока от аккумулятора, и выдает напряжение переменного тока. Сейчас мы, с помощью приложения EasyEDA, спроектируем инвертор переменного тока напряжением 12 – 220 В мощностью 100 Вт. Схема этого инвертора очень проста.

Прежде чем идти дальше, давайте познакомимся с EasyEDA – программным обеспечением, используемым для проектирования схем и их моделирования, а также для разработки схем печатных плат. EasyEDA является онлайн-приложением, поэтому вам не придется загружать и устанавливать на компьютер какую-либо программу, вы можете просто зарегистрироваться, войти на сайт и работать там. Так как это онлайн-инструмент, то он не зависит от операционной системы, и с ним можно работать из любой среды (Windows / Linux / Mac) и браузере (Internet Explorer / Firefox / Chrom / Safari).

Поскольку на компьютер ничего загружать не нужно, то и вирусы или вредоносные программы к вам не попадут. После того, как вы создадите проект, вам не нужно беспокоится о его местонахождении, поскольку он будет хранится на веб-сайте EasyEDA. Таким образом, вы сможете получить доступ к файлу в любое время и с любого устройства. Веб-сайт EasyEDA является многообещающим инструментом для любителей электроники и инженеров, так как он постоянно развивается и получает новые функции.

Шаг 1: Необходимые компоненты

• Аккумулятор на 12 вольт.
• Резистор номиналом 47 кОм.
• Два конденсатора емкостью 1000 мкФ.
• Конденсатор емкостью 4700 мкФ.
• Потенциометр номиналом 10 кОм.
• Два резистора номиналом 1 кОм.
• Два резистора номиналом 10 кОм.
• Два диода 1N5408.
• Микросхема CD4047.
• Конденсатор емкостью 4,7 мкФ.
• Понижающий трансформатор с центральным отводом во вторичной обмотке (220 В – 12В-0-12В) (10 А).
• Два полевых транзистора IRF540N.
• Провода.

Шаг 2: Понижающий трансформатор на 10 ампер 12В-0-12В

Полевые транзисторы IRF540N следует устанавливать на радиатор. Без радиатора, транзисторы перегреются. IRF540N – это MOSFET-транзистор с n-каналом.

Также для повышающего трансформатора с 12 на 220 используйте хороший провод. Если вы будете использовать провода малого сечения, то в них будут возникать значительные потери энергии, а при больших токах, они станут нагреваться и даже могут сгореть.

Шаг 3: Разрабатываем принципиальную схему 100-ваттного преобразователя напряжения в EasyEDA

Для начала, перейдите на сайт EasyEDA: ссылка. Изображение веб-сайта показано на рисунке.

Нажмите кнопку LOGIN, чтобы создать учетную запись. Если у вас есть учетная запись Google или QQ, то вы можете войти с ее помощью.

Шаг 4: Рисуем схему с помощью EasyEDA

После создания учетной записи, нажмите New Project (Новый проект). Для создания схемы, используйте необходимые компоненты из библиотек. Если вы не можете найти какого-либо компонента, выберите пункт меню More Libraries (Еще библиотеки), а затем найдите нужный вам компонент, как показано на рисунке.

Выбирайте компоненты на левой панели и чертите схему. Чтобы вставить нужный компонент, нажмите на него, а затем щелкните на свободном месте на холсте. Щелкните правой кнопкой мыши или нажмите кнопку «Esc» на клавиатуре, чтобы отвязать компонент. Соединения компонентов выполняются перетаскиванием точек их контактов от одного до другого, как это обычно делается в программах для рисования схем. Чтобы изменить свойства или атрибуты компонента, щелкните на нем и измените параметры на правой боковой панели.

Некоторые параметры можно отредактировать с помощью кнопки с изображением синей шестерни, расположенной на верхней панели. Можете попробовать поработать с этими примерами: Примеры EasyEDA.

После завершения работы, сохраните схему под каким-нибудь именем, и далее перейдем к имитации работы схемы.

Шаг 5: Имитация работы схемы в EasyEDA

После сохранения проекта, нажмите зеленую кнопку на верхней панели и выберите Run the document (Запустить документ).

Затем нужно провести настройку моделирования. На рисунке вы можете видеть, что имеется возможность использования пяти типов имитации.

К выходу инвертора будут подключаться бытовые приборы, которые должны работать при частоте переменного тока 50 Гц. Поэтому, настроим время пуска и останова моделирующего графика.

После завершения моделирования, вы увидите в окне терминала поучившийся у вас график. Перетащите датчик в точку на схеме, в которой желаете увидеть форму сигнала, и она отобразится в окне терминала.

У вас должен получится график, показанный на фото выше. Изображение графика может быть сохранено и экспортировано в различные форматы (JPG, PDF, PNG и др.).

Шаг 6: Проектируем макет печатной платы с использованием EasyEDA

:

Для проектирования печатной платы, нажмите кнопку с ее изображением на верхней панели (см. фото выше). После нажатия кнопки, вы попадете в конструктор плат, где вам будет предложено выбрать подходящий вариант платы. Выберите наиболее подходящий для вас.

После этого компоненты будут распределены на макете плате, как показано на рисунке.

Расставьте все компоненты по порядку, как вы расставляете книги на полке. Вам нужно организовать расстановку деталей на макете так, чтобы ввод напряжения был с одной стороны платы, а вывод – с другой.

Следите за тем, чтобы голубые линии на макете не пересекали друг друга и не находились слишком близко друг к другу.
После завершения проектирования макета, у вас получится что-то похожее на изображенное на рисунке.

Шаг 7: Экспортируем файл проекта и распечатываем его

Выберите в меню File (Файл) пункт Print (Печать). Распечатайте проект печатной платы, выбрав необходимые слои. Так как слой у вас один, оставьте конфигурацию как есть.

Шаг 8: Как изготовить печатную плату?

Для самостоятельного травления платы, распечатайте рисунок на прозрачной пленке для принтера или закажите травление специализированной фирме.

Многие не знают, как и где можно заказать изготовление печатной платы, и проводят много времени в интернете в поисках компаний-производителей печатных плат. EasyEDA избавит вас от этой проблемы. Вы сможете заказать изготовление сразу после окончания проектирования. Более того, если вы столкнетесь с трудностями, вы можете обратиться к руководству по заказу печатных плат, которое все вам разъяснит. EasyEDA также предоставляет пользователям возможность загружать файлы Gerber, которые вы можете бесплатно скачать и заказать плату в любой компании-производителе.

Шаг 9: Принцип работы схемы

Ядром схемы является микросхема CD4047. Эта микросхема представляет собой экономичный мультивибратор-автогенератор, управляемый логическими цепями. CD4047 генерирует тактовые импульсы с частотой 50 Гц. Частота задается конденсатором C2 и резистором R1. Период времени сигнала равен:

T = 4,71*R1*C2.

Чтобы получить частоту 50 Гц (1/T), нужно подобрать параметры R1 и C2. Примите емкость постоянной, и меняйте сопротивление потенциометра. В этом случае вам нужен осциллограф для точной настройки потенциометра. Если осциллографа у вас нет, выберите конденсатор емкостью 4,7 мкФ и резистор номиналом 1 кОм. Вы получите частоту 47 Гц, что подойдет для питания несложных устройств. Для получения более точной частоты, вам нужно подобрать сопротивление точнее.

Микросхема самодельного инвертора с 12 в 220 генерирует тактовые импульсы, которые передаются на n-канал MOSFET-транзисторов, которые, в свою очередь, подают усиленные сигналы на трансформатор. Трансформатор увеличивает напряжение с 12 до 230 В. Каждый раз, когда импульс поступает на затвор транзистора, на выходе получается полупериод величиной 220 В. Следующий импульс поступает на второй транзистор, генерируя второй полупериод 220 В. Таким образом, при включении и выключении двух полевых транзисторов с частотой 50 Гц, мы получим на выходе трансформатора сигнал частотой 50 Гц и напряжением 220 В.

Итак, мы построили схему преобразователя напряжения с 12 В постоянного тока в 220 В переменного.

Для получения дополнительной информации посетите сайт: ссылка.

Самодельный инвертор 12-220 В мощностью 2500 Вт: схема, фото и описание изготовления

Подробное описание изготовления инвертора (преобразователя) с 12 в 220 В.

Этот самодельный инвертор, предназначен для получения 220-вольтового переменного напряжения из невысокого постоянного 12в.

Подключается к любому 12-вольтовому источнику, в т.ч. к автомобильному аккумулятору. Мощность нагрузки может достигать 2500 Вт и лимитируется преимущественно мощностью выходного трансформатора и нагрузочной способностью гнезда прикуривателя.

Инвертор интересен тем, что:

• прост со схемотехнической точки зрения;
• требует минимальной наладки;
• собирается из доступных компонентов.

В качестве ключевого компонента устройства использован интегральный управляемый мультивибратор СD4047BD с элементами подстройки частоты следования генерируемых импульсов, силовая часть собрана на спаренных полевых транзисторах. Для получения выходного напряжения 220 В использован повышающий трансформатор, входы первичных обмоток которого подключены непосредственно к выводам D (стокам) силовых транзисторных сборок.

Силовые оконечные каскады А собраны на спаренных полевых транзисторах. Схема оконечного каскада показана далее.

200-омные резисторы в цепи затвора обеспечивают выравнивание токов по отдельным транзисторам.

Электронные компоненты, используемые в устройстве

• микросхема CD4047BD управляемого мультивибратора.
• три резистора 220 Ом мощность 0,25 Вт.
• электролитический конденсатор на 1000 мкФ.
• керамический конденсатор на 47 нФ.
• переменный резистор на 12 кОм.
• четыре мощных полевых транзистора IRFZ44N.
• четыре резистора 200 Ом мощность 0,25 Вт.
• повышающий трансформатор с коэффициентом трансформации 20.

Особенности сборки и настройки схемы инвертора

Компоненты слаботочной части схемы рекомендуется монтировать на печатной плате-«слепыше». Для установки микросхемы мультивибратора целесообразно применить 14 или 16 контактную монтажную колодку.



Полевые транзисторы силовых модулей «А» устанавливаются в одни или два ряда на медном или алюминиевом радиаторе. В случае рядной установки его функции вполне может выполнять брусок длиной порядка 10 см и сечением 1,5 х 1,5 см, в котором сверлятся и нарезаются отверстия для крепления транзисторов «под винт».



Часть схемы собирается навесным монтажом.

Трансформатор взят от сломанного источника бесперебойного питания.

Припаиваем плату к транзисторам.

При настройке схемы переменным резистором частота генерации импульсов устанавливается на 50 Гц.

Наблюдается некоторое отличие формы выходного напряжения от синусоидального, т.к. мультивибратор CD4047BD генерирует прямоугольные импульсы, фронты которых частично сглаживаются трансформатором. Повышенный коэффициент нелинейных искажений не имеет значения для основной массы нагрузок.

Смотрим видео:

Импульсный источник питания с 220 В переменного тока на 12 В постоянного тока мощностью 18 Вт.

Технология

Авторы Hesam Moshiri, Anson Bao

Обратноходовая схема является наиболее распространенной топологией схемы для создания гальванически изолированных преобразователей переменного тока в постоянный или постоянного тока в постоянный. Обратноходовая схема дешева и относительно проста в изготовлении, поэтому в настоящее время большинство бытовых или промышленных приборов питаются от обратноходовых преобразователей переменного тока в постоянный. Как правило, обратноходовой преобразователь подходит для приложений с низким энергопотреблением, в основном менее 100 Вт.

В этой статье/видео я разработал дешевый обратноходовой преобразователь переменного тока в постоянный, используя микросхему DK124, которая может непрерывно обеспечивать до 18 Вт. Я рассчитал трансформатор для обработки 12 В на выходе, который можно легко изменить для достижения других выходных напряжений. Микросхема ДК124 не нуждается ни во вспомогательной обмотке, ни даже во внешнем пусковом резисторе. Вход сети 220 В защищен MOV, NTC и предохранителем. Печатная плата однослойная, все компоненты сквозные.

Для разработки схемы и печатной платы я использовал Altium Designer 22. Быстрый механизм поиска компонентов (octopart) позволил мне быстро рассмотреть информацию о компонентах, а также создать спецификацию. Чтобы получить готовые платы высокого качества, я отправил Gerber-файлы в PCBWay. Для проверки блока питания я использовал Siglent нагрузку постоянного тока SDL1020X-E, мультиметр SDM3045X и осциллограф SDS1104X-E/SDS2102X Plus.

Технические характеристики

Диапазон входного напряжения: от 85 до 265 В переменного тока

Выходная мощность: 18 Вт, непрерывная

Выходное напряжение: 12 В постоянного тока

Частота переключения: 65 кГц

Загрузите Gerber или закажите 10 высококачественных плат здесь

Закажите полностью собранную печатную плату без трансформатора (БЕСПЛАТНАЯ доставка).

Анализ схемы

На рис. 1 показана принципиальная схема импульсного источника питания от 220 В до 12 В. Как видно, сердцем схемы является IC1, DK124 [1]. Я использовал Altium Designer, чтобы нарисовать схему.

Рисунок 1

Принципиальная схема импульсного источника питания (Altium)

P1 — клеммный разъем для 220 В переменного тока. F1 — это предохранитель на 500 мА для защиты платы, дорожек печатной платы и проводки от непредвиденных неисправностей или короткого замыкания. R2 — варистор 10Д561 [2] для обеспечения ограничения высокого напряжения и защиты от перенапряжения. C2 представляет собой конденсатор X2 емкостью 100 нФ для уменьшения шума. T1 — синфазный дроссель для подавления высокочастотных помех и предотвращения искажения формы сигнала. BR1 представляет собой мостовой выпрямитель, а C3 уменьшает пульсации выпрямленного напряжения.

R3, C4 и D1 создают демпферную цепь для подавления переходных пиков трансформатора. Снаббер защищает переключающий Mosfet, а также снижает электромагнитные помехи (Mosfet встроен в DK124). IC1 — микросхема обратноходового контроллера. Согласно техническому описанию Dk124: «ИС DK124 специально разработана для автономного импульсного источника питания, максимальная мощность составляет 24 Вт. В отличие от ШИМ-контроллера и МОП-транзистора с внешним разделением питания, ШИМ-контроллер, силовой транзистор 700 В и высоковольтная пусковая схема интегрированы в его микросхему DK124 для экономии внешних схем, использования компонентов и стоимости. Также уменьшаются габариты и вес изделия. Он особенно подходит для недорогих импульсных источников питания обратного хода».

Конденсаторы С10 и С11 используются для уменьшения шума. OP1 представляет собой оптопару PC817 [3] для обеспечения изолированного пути обратной связи и балансировки выходного напряжения. D1 — диод Шоттки для выпрямления напряжения вторичной обмотки трансформатора (Т2). C5 и C6 используются для уменьшения пульсаций напряжения. L1, C7 и C8 создают LC-фильтр для уменьшения шума и пульсаций. D3 представляет собой 3-мм светодиод для индикации надлежащего выходного напряжения, а R5 ограничивает ток D3. D3 также играет роль небольшой фиктивной нагрузки, помогающей стабилизировать выходной сигнал. R9потенциометр используется для регулировки выходного напряжения и фиксации его на 12,0 В. Reg1 — шунтовой регулятор TL431 [4].

Как видно, IC1 (DK124) не требует внешнего питания (вспомогательной обмотки трансформатора) и даже резистора для фазы запуска.

Схема печатной платы

На рис. 2 показана схема печатной платы импульсного источника питания. Это однослойная печатная плата. Я использовал Altium Designer для рисования печатной платы. На рис. 3 показаны сборочные чертежи. Как видите, я создал две области выреза в плате (изоляционные зазоры), чтобы следовать правилам IPC, касающимся высокого напряжения и утечки. 9

Рисунок 3 002 Трансформатор

Самый влиятельный компонент в обратноходовой цепи питания используется трансформатор. Если вы профессионально намотаете и соберете трансформатор, вы получите лучшие результаты.

Сердечник: Феррит, EE-25-13-7

Первичная обмотка: 1,79 мГн (80 витков провода 0,25 мм)

Зазор: около 0,25 мм (математически)

Вторичная обмотка: 8 витков провода 2*0,67 мм (два провода 0,67 мм параллельно )

Шпулька: 5+5, EE25, горизонтальная

Обычно сердечники EE поставляются без зазора (зазор между двумя средними ножками сердечника). Поэтому приходится одинаково стачивать средние ножки ЭЭ, чтобы построить зазор, но точно сделать такой зазор и намотать трансформатор без погрешности намотки очень сложно.

Простое решение — использовать LCR-метр! Сначала соберите трансформатор (без зазоров) и измерьте индуктивность первичной обмотки. Естественно, индуктивность будет выше 1,79 мГн. Поэтому приходится стачивать среднюю ножку феррита ЭЭ и наращивать зазор, затем собирать сердечник и снова измерять индуктивность первички. В результате просто увеличьте зазор и измерьте индуктивность, пока она не приблизится к 1,79 мГн. Небольшой допуск от 1,79 мГн — это нормально и не имеет никакого значения. На рис. 4 показаны ядро ​​ЭЭ и зазор. Это простейший обратноходовой трансформатор с одной первичной и одной вторичной обмоткой, поэтому у вас не должно возникнуть никаких проблем в этом процессе.

Рисунок 4

Сердечник 25-13-7 EE и немагнитный зазор средних ножек

Сборка и проверка

На рис. 5 показана собранная печатная плата. Все компоненты имеют сквозные отверстия и легко собираются. Вы также можете заказать плату в собранном виде (без трансформатора).

Рисунок 5

Собранная печатная плата от 220 В переменного тока до 12 В постоянного тока Импульсный источник питания

Поместите потенциометр R9 посередине и поместите предохранитель 500 мА в держатель и подключите плату источника питания к 220 В переменного тока . Отрегулируйте R9считывать 12В на выходе. Ваша доска готова!

Для проверки регулирования блока питания я использовал нагрузку постоянного тока Siglent SDL1020X-E. Этот блок питания должен выдерживать максимальный ток от 1,4 А до 1,5 А непрерывно, поэтому я проверил стабилизацию выходного сигнала, применив нагрузку CC 1,4 А, используя нагрузку постоянного тока. Падение составило всего около 50 мВ до 55 мВ. На рис. 6 показана тестовая установка. Я также использовал Siglent SDM3045X для считывания выходного напряжения без падения, хотя вы также можете считывать напряжение независимо от нагрузки постоянного тока, используя два провода сзади.

Рисунок 6

Регулировка выхода импульсного источника питания (максимальная нагрузка)

На рисунке 7 показан выходной шум источника питания без нагрузки. На рис. 8 показан выходной шум источника питания при максимальной нагрузке. Для обоих экспериментов датчик был настроен на X10, а полоса пропускания была ограничена 20 МГц. Я считаю, что значительная часть шума (рисунок 7) является электромагнитной и исходит не от выходного разъема, поэтому импульсные блоки питания всегда встраиваются в металлический корпус там, где это необходимо. Без такого корпуса у меня было считано около 50mvP-P (рисунок 8).

Рисунок 7

Шум на выходе импульсного источника питания (без нагрузки, без экрана от электромагнитных помех)

Рисунок 8 002 Чтобы получить другие выходные напряжения/токи, вы должны изменить обмотку трансформатора и значение R6, R8, R9 и, возможно, снабберную цепь.

Спецификация

На рис. 9 показана спецификация для проекта. Веб-сайт Octopart — это не только быстрая поисковая система для электронных компонентов, но и очень удобный инструмент для бесплатного создания любого вида спецификации. 9Рисунок 9 6/ 11/Specification-IC-DK124.pdf

[2]: 10D561: https://octopart.com/mov-10d561k-bourns-19184788?r=sp

[3]: PC817: https://octopart. com/pc817x1j000f-sharp-39642331?r=sp

[4]: ​​TL431: https://octopart.com/tl431aclpr-texas+instruments-521800?r=sp

Как сделать самодельный инвертор 12–220 В

Введение

Сделать самодельный инвертор инвертора 12–220 В не так сложно, как вы думаете, и шаги довольно просты. Во-первых, приобретите комплект инвертора в местном магазине электроники или купите его в Интернете. Затем подключите источник постоянного тока (аккумулятор 12 В) к входу инвертора с помощью соответствующих соединительных проводов. Убедитесь, что полярность правильная на обоих концах.

Язык перевода:

Подключите выход инвертора к подходящему устройству переменного тока, например вентилятору или небольшому холодильнику, с помощью трехконтактной вилки/розетки. Включите переключатель и вуаля! Теперь у вас есть мощность переменного тока, преобразованная из энергии постоянного тока, и все это без необходимости покупать дорогостоящее готовое устройство. Выбирая емкость, имейте в виду, что для более высокой мощности требуются батареи большего размера, чтобы обеспечить достаточное количество сока, когда вам это нужно. Следуйте этим простым шагам для самодельного инвертора, и у вас будет доступ к надежному источнику питания, куда бы вы ни пошли!

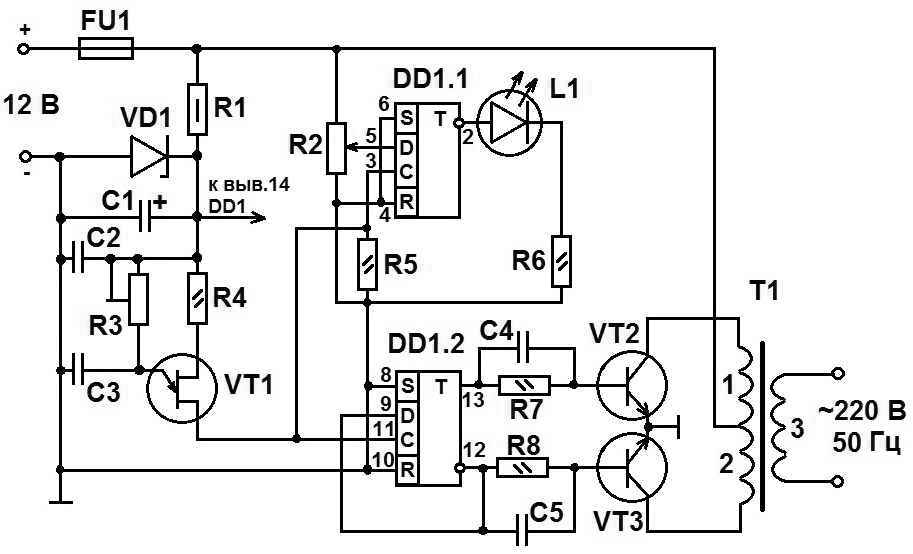

Схема

самодельного инвертора 12-220 В

Дополнительные схемы, которые могут вам понравиться.

. LA4440 Усилитель, регулятор тембра и MP3 Схема усилителя басов gram13003 DIY

Работа Объяснение

Самодельный инвертор 12В-220В

В этом видео я сделал инвертор 12В постоянного тока в 220В переменного тока, используя очень простой метод и основные компоненты. Я попытался сделать этот инвертор настолько простым, насколько это возможно. Это мое второе видео об инверторе, этот инвертор более эффективен, чем первый. Вы можете использовать этот инвертор для различных нагрузок переменного тока, таких как лампа питания переменного тока или зарядное устройство для сотового телефона, зарядное устройство для сотового телефона, небольшие вентиляторы переменного тока и т. д.

Примечание: выходная мощность зависит от размера трансформатора и тока MOSFET. В моем случае я использовал трансформатор 12В +12В 5А и выходная мощность около 50Вт. Вы можете использовать трансформатор с большим ампером, чтобы добиться большей мощности, лучше использовать радиатор большего размера с MOSFET.
