Устройство трансляционного динамика с трансформатором: Раскрыт секрет абонентского трансформатора

Необходимы качественный кабель и соединения, включая четкую и подробную документацию по установке, которая остается на месте.Многие маленькие потолочные динамики плохо воспроизводят звук, но есть исключения. Стоимость не является показателем качества звука — многие «крупные бренды» так же плохи, как и более дешевые альтернативы, и даже могут быть произведены на одном заводе.

Перед установкой рекомендуется прослушать динамики. Это позволяет провести некоторые измерения для проверки чувствительности и характеристик трансформатора, а также для обеспечения соответствия размеров заявленным. Совсем не редко заказывать продукты только для того, чтобы обнаружить, что есть существенные отличия от предположительно идентичных устройств, которые использовались на предыдущих установках.

Технические требования часто заключаются в том, что большое количество маленьких динамиков должно быть размещено на больших площадях. Длина кабеля может составлять сотни метров. Чтобы минимизировать потери в кабеле, выходное напряжение усилителя повышается до более высокого напряжения с помощью повышающего линейного трансформатора. У каждого динамика есть понижающий линейный трансформатор.

Линейная система (при условии, что линии 70 В) обычно работает при среднеквадратичном значении 10–30 В, но может достигать пика при 70 В. Все линейные трансформаторы имеют ограниченную полосу пропускания, что, в частности, ограничивает низкочастотные характеристики.Квалифицированный техник-электронщик всегда должен проверять образцы трансформаторов линейного привода (если они отделены от усилителя) и трансформаторов динамиков.

Технические характеристики усилителей мощности и громкоговорителей с линейными трансформаторами обычно относятся только к мощности (в ваттах) и номинальному напряжению сети. Этой информации недостаточно для точных расчетов. Специалисту по электронике потребуется час или больше, чтобы провести необходимые измерения и определить недостающую информацию.Это важно для точных расчетов установки.

1. Определите общее количество динамиков, которые будут использоваться, и среднюю мощность для каждого динамика
2. Определите наилучшее напряжение для линий, от которых будет работать (может быть определено нормативными актами и / или стандартами)
3. Определите мощность и количество усилителей для управления линиями
4. Проведите точные технические измерения усилителей, линейных трансформаторов и динамиков.
5. Знать сопротивление на единицу длины кабеля, используемого для подключения динамиков, чтобы можно было определить потери.
6. Практикуйтесь со всеми расчетами и результатами перекрестной проверки

Обратите внимание, что шаги, описанные ниже, являются схемой основной процедуры. Все это объясняется более подробно ниже.

1 — Определите мощность усилителя, необходимую для установки, исходя из количества громкоговорителей, эффективности громкоговорителей и ожидаемого уровня звукового давления в каждой зоне. Если общая мощность слишком высока (более 200 Вт), используйте несколько небольших усилителей, а не один очень большой. Как только мощность динамика известна, добавьте минимум 1,5 дБ (около 40%). Если вы рассчитали, что вам потребуется всего 70 Вт, используйте усилитель на 100 Вт. В системе есть потери, и это учитывает типичные потери и оставляет некоторую возможность для регулировки общего уровня.

2 — Измерьте коэффициент напряжений (который совпадает с коэффициентом вращения) выходного трансформатора усилителя, все ответвления не нагружены. Соотношение напряжений (коэффициент трансформации) на некоторых трансформаторах широко варьируется в зависимости от номинальной мощности и сетевого напряжения. Обычно существует поправка на вносимые потери (см. 3.4), поэтому напряжение будет немного выше ожидаемого. Например, коэффициент трансформации может составлять 1: 3,6 вместо теоретического 1: 3,5 для трансформатора мощностью 100 Вт 70 В.

Важно знать фактическое сопротивление нагрузки сетевого трансформатора.Эта информация редко цитируется в технических характеристиках, прилагаемых к усилителю или трансформатору. Выведение этого из характеристик мощности нагрузки, поставляемых с усилителем и динамиками, в лучшем случае является обоснованным предположением и редко бывает точным. Линейный трансформатор усилителя действительно должен быть измерен! Гадать недостаточно.

3 — Измерьте напряжение усилителя по схеме «rail-to-rail». Если усилитель имеет напряжение питания на шине ± 30 В (всего 60 В), выходное значение будет около 20 В RMS. Если трансформатор имеет коэффициент трансформации 1: 3.5 вторичное напряжение при полной мощности будет 70 В RMS. Выходное напряжение усилителя также можно измерить с помощью аудиогенератора, установленного на около 400 Гц, и динамика, управляемого от линейного трансформатора, в качестве монитора. Вы сможете услышать начало отсечения как резкость поверх тона. Когда вы услышите это, уменьшайте уровень, пока резкость не исчезнет, ​​а резкость не исчезнет, ​​и измерьте среднеквадратичное напряжение на выходе усилителя.

4 — Измерьте мощность усилителя под нагрузкой.Определите, рассчитан ли выход усилителя на нагрузку 4 или 8 Ом. Коэффициент импеданса выходного трансформатора представляет собой квадрат отношения витков. Если усилитель рассчитан на выдачу 100 Вт (20 В RMS на 4 Ом) и вам нужна линия 70 В, соотношение витков к напряжению трансформатора должно быть 1: 3,5 (20 * 3,5 = 70) или немного выше, чтобы учесть потери. Суммарное сопротивление нагрузки должно быть не менее 49 Ом. Это легко вычислить … Коэффициент импеданса составляет 3,5² или 1: 12,25, поэтому вторичный импеданс составляет 4 * 12.25 = 49 Ом. В противном случае вы можете использовать диаграмму, показанную на рисунке 2.

Рисунок 2 — График зависимости мощности от импеданса

Обратите внимание, что слишком много динамиков в линии приведет к перегрузке усилителя. Общее сопротивление нагрузки, представленное всеми динамиками, никогда не должно быть ниже значения, рассчитанного по приведенной выше формуле. Импеданс нагрузки ниже рекомендованного может легко вывести из строя усилитель. Общее количество динамиков должно соответствовать нагрузке не ниже той, на которую рассчитан усилитель, независимо от мощности.Нагрузка напрямую влияет на рабочую температуру усилителя и, следовательно, на его надежность.

Записанная музыка обычно сжимается и имеет ограниченный динамический диапазон. Предполагая, что динамический запас по уровню 6 дБ (или отношение пикового значения к среднему), усилитель может работать при максимальном среднем напряжении, не превышающем 1/2 напряжения для полной мощности. Выдаваемая мощность составляет от максимальной. Как правило, разумно разрешить усилителям работать не более чем на 70% от номинальной пиковой мощности, так что есть место для внесения корректировок, чтобы компенсировать потери.Например, усилитель мощностью 100 Вт никогда не должен выдавать пиковую мощность более 70 Вт.

5 — В этом примере требуется усилитель мощностью 100 Вт для передачи в среднем 25 В RMS музыки на линии 70 В, линия должна быть подключена к ответвлению выходного трансформатора с соотношением витков 1: 3,5 (70 В). Это позволит общему количеству подключенных динамиков обеспечить сопротивление нагрузки не ниже значения, определенного в [4] выше. Если общее количество подключаемых громкоговорителей будет отражать сопротивление нагрузки меньше рассчитанного, тогда возможен выбор…

1. Используйте другой ответвитель для уменьшения напряжения — это также снижает мощность на каждый динамик
2. Добавить усилители мощностью 100 Вт
3. Используйте более мощный усилитель и повторите расчеты.

6 — Прослушивание динамиков. Предположим, что динамики не связаны с прилагаемыми техническими характеристиками, независимо от номера модели или бренда, напечатанного на коробке. Обычно невозможно узнать, на какой фабрике были изготовлены колонки или сколько агентов по перепродаже они встретили на пути к вам.Бренд не обязательно указывает на фактического производителя и не указывает на уровень качества!

7 — Понижающий трансформатор линии динамика. Это должно быть измерено для …

Частота насыщения
Фактическое витка и отношения импеданса

8 — Определите мощность, подаваемую на каждый динамик в системе. Это максимальная мощность , которая будет передаваться на каждый динамик — в среднем будет около ¼ от максимальной.Если динамики на 8 Ом, то для 2 Вт требуется 4 В RMS. Чтобы получить 4 В от линии 70 В, требуется понижающий коэффициент 17,5: 1, и вам нужно будет выбрать ближайшее доступное ответвление. Будьте готовы скорректировать свои расчеты в соответствии с требованиями, особенно если трансформатор предназначен для другого сетевого напряжения или не точен.

9 — Рассчитайте отраженный импеданс на линии от каждого динамика 8 Ом на ответвлении 17,5: 1. Импеданс рассчитывается как квадрат отношения витков.(17,5² = 306,25) x 8 Ом = 2450 Ом. Если общее количество динамиков, подключенных к линии, составляет (скажем) 50, и каждый динамик подключен к своему отводу трансформатора 17,5: 1, то полное сопротивление линии составляет …

2450 Ом разделить на 50 = 49 Ом

Усилитель мощностью 100 Вт питает линию через трансформатор от ответвления 1: 3,5. Самая низкая нагрузка, которую он может выдерживать, составляет 49 Ом, поэтому дополнительные динамики добавлять нельзя. Обратите внимание, что на данном этапе нет скидки на потери. Нет никаких возможностей для более поздних дополнений, поэтому количество выступающих следует сократить.

10 — Исходя из этих расчетов, этот усилитель мощностью 100 Вт работает в среднем при мощности около 13 Вт и обеспечивает запас по уровню около 6 дБ для музыкальных переходных процессов. Пик переходных процессов будет составлять 70 Вт, так что запас по месту небольшой, но в систему нельзя добавить больше динамиков. Целесообразно убедиться, что усилитель не используется полностью — лучше иметь на линии 40-45 динамиков, а не полные 50. Это дает вам некоторую «свободу маневра», если это необходимо.

Повторяйте шаги с 1 по 10, пока не получите разумную настройку, в которой используется оборудование, которое вы действительно можете купить и которое находится в рамках бюджета.Нет смысла иметь теоретически совершенную систему, если она основана на оборудовании, которого не существует или которое настолько дорогое, что никто не будет за него платить.

Эта процедура разбита на более точные шаги в следующем разделе и включает в себя примеры для двух линейных трансформаторов возбуждения и типичного трансформатора динамика. Тот, который я использовал, предназначен для линий 100 В, что в некоторых отношениях является небольшим преимуществом.

Для некоторых инсталляций потребуется использование колонных громкоговорителей, которые можно прославить, назвав их, например, «направленными массивами».Они почти всегда работают со значительно большей мощностью, чем потолочные динамики, и обычно состоят из вертикального ряда небольших динамиков.

часто используются в церквях, торговых центрах, туристических терминалах, спортзалах и т. Д. Их предполагаемое применение — для объявлений и фоновой музыки. Преимущество колонны в ее простоте и ненавязчивости визуально. Верность колонки не может быть лучше, чем у отдельных спикеров, независимо от маркетинговых заявлений.Некоторые из них могут включать роговой загружен драйвер сжатия для воспроизведения высоких частот, и это даст лучший общую дисперсию и верность, если все сделано правильно.

Направленность колонки
Один динамик имеет различную коническую дисперсию. По мере добавления дополнительных динамиков по вертикали звук из каждого динамика «сжимается» теми, которые находятся выше и ниже. Это приводит к увеличению горизонтальной дисперсии и уменьшению вертикальной дисперсии.

В действительности горизонтальная направленность ограничена длиной волны и непостоянна.Высокие частоты (длины волн меньше расстояния между динамиками или диаметра динамиков) приводят к появлению интенсивных вертикальных лепестков. Эти лепестки вызывают фазовую отмену и потерю разборчивости, а высокочастотная энергия уменьшается. Одно из решений — передать высокие частоты на один твитер или небольшой рупор.

Некоторые небольшие (и часто дорогие) колонки имеют сложную пассивную кроссоверную сеть, которая снижает энергию или высокие частоты до внешних динамиков по мере увеличения частоты, поэтому только центральный динамик остается работать на самой высокой частоте.Иногда это называют «коническим» массивом. На более низких частотах (длина волны больше длины столбца) контроль дисперсии больше не эффективен. Типичные колонки имеют ограниченную и непостоянную горизонтальную дисперсию.

При любой установке необходимо учитывать множество факторов. Многие из них полностью зависят от конкретной установки и не могут быть определены без знания всех расстояний, требуемого SPL (уровень звукового давления в дБ), источников сигнала и окружающей среды.Наружным системам обычно требуется гораздо больше энергии, чем внутренним, но каждая установка будет отличаться.

Следующие шаги служат отправной точкой и дают вам достаточно информации, чтобы иметь возможность количественно оценить множество различных единиц оборудования, которые потребуются для установки. Примеры — это просто … примеры. У вас должна быть возможность адаптировать примеры к оборудованию, с которым вы должны работать — это часто будет указано кем-то другим, и это может быть неточным.

Если у вас есть вся информация, сравнительно легко проверить исходную конструкцию и / или внести необходимые изменения, чтобы система работала должным образом.

Помните, что линия 70 В будет иметь 70 В RMS в точке отсечки усилителя (или ограничения). Неважно, мощность усилителя — 10 Вт или 500 Вт, напряжение не меняется, изменяется только мощность — в зависимости от максимально доступного тока от усилителя. Как и ожидалось, по крайней мере теоретически, вы можете подключить 10 линейных динамиков мощностью 1 Вт к усилителю 10 Вт и 500 таких же динамиков к усилителю мощностью 500 Вт.Фактическое число всегда будет ниже теоретического предела. Каждый динамик мощностью 1 Вт обеспечивает сопротивление линии 4900 Ом.

Теперь, когда мы рассмотрели главный повышающий трансформатор, мы можем взглянуть на трансформаторы динамиков. Они также будут подвергаться насыщению, и хотя влияние только одного несущественно, когда к усилителю подключено, возможно, 30 или более из них, эффект будет таким же плохим, как и для трансформатора возбуждения линии насыщения.

Используя тот же трансформатор, о котором говорилось выше, полезно проверить его пределы напряжения и частоты.Поскольку трансмиссия рассчитана на линии 100 В, но используется с линией 70 В, можно ожидать, что она будет работать на более низкой частоте, чем при использовании при полном номинальном напряжении. Тем не менее, типичный трансформатор для акустических систем имеет свою цену, и хорошая низкочастотная характеристика не является параметром, который учитывается. И не будут включены в литературу по продаже дешевых примеров.

Было установлено, что с линией 70 В отвод мощностью 5 Вт лучше всего подходит для вывода 2 Вт на динамик 8 Ом для имеющегося у меня трансформатора.Первичное сопротивление ответвителя 5 Вт составляет 133 Ом, и сопротивление не может упасть ниже этого значения, независимо от насыщения. Как и у всех трансформаторов, выходной сигнал будет сильно искажен при насыщении сердечника, и этого уже достаточно, чтобы ограничить низкую частоту чем-то осмысленным.

Нам уже известно импеданс, который необходимо отразить обратно в линию 70 В (1800 Ом), поэтому максимальный ток от линии (без учета потерь на данный момент) составляет …

I = V / R
I = 70/1800 = 38.8 мА

Когда я тестировал этот трансформатор с напряжением 70 В при 50 Гц, насыщение было ясно видно — пиковое значение 200 мА (83 мА RMS). Это более чем вдвое превышает ток, который должен потреблять динамик, даже если динамик не подключен!

Опять же, можно применить тот же тест, который использовался для трансформатора усилителя, за исключением того, что нам нужен источник переменной частоты 70 В RMS — мы будем использовать тестовый резистор 100 Ом и линейный трансформатор усилителя мощности, но с подключением к выходу 100 В. поэтому он не может насыщаться во время теста.Если будет принят тот же критерий, что и раньше, нам нужно будет ограничить низкочастотную характеристику не менее чем той, которая увеличивает ток намагничивания в 3–3,5 раза по сравнению со значением 1 кГц.

0,445 В на 100 Ом при 1 кГц (4,45 мА)
1,45 В при 80 Гц (14,5 мА)
4,08 В при 80 Гц, вторичная нагрузка с резистивной нагрузкой 8 Ом (40,8 мА)

Как отмечалось ранее, все испытания проводились с ненагруженными трансформаторами, но я включил нагрузку, чтобы еще раз проверить результат. Добавление нагрузки снижает влияние насыщения, поэтому можно применять более высокое напряжение или более низкую частоту, чем показывают тесты.Однако тест без нагрузки намного безопаснее для установки.

Тестирование без нагрузки также более реалистично, чем вы можете себе представить, потому что частота насыщения трансформатора и резонансная частота динамика будут на очень похожих частотах (рупорные динамики в комплект не входят). При резонансе сопротивление диффузорного динамика резко возрастает, поэтому трансформатор будет работать при очень малой нагрузке и насыщается раньше, чем вы измеряли бы с резистивной нагрузкой (это было протестировано и подтверждено).

Исходя из вышесказанного, у моего трансформатора должна быть частота среза 80 Гц. Хотя можно снизить его до 70 Гц для соответствия выходному трансформатору основного усилителя, существует небольшой риск. В этом случае я был бы склонен принять риск — очень маловероятно, что все подключенные динамики выйдут из строя из-за вторичных обмоток трансформатора, а производительность при нагрузке на 70 Гц оказалась приемлемой как для резистивной, так и для динамической нагрузки. Это в первую очередь из-за потерь в первичной обмотке, которая имеет сопротивление постоянному току 133 Ом, поэтому фактическое рабочее напряжение немного снижается.

При полном линейном напряжении 70 В и подключенном динамике были слышны некоторые искажения на частоте 70 Гц, а общий звуковой ток был примерно одинаковым, независимо от того, был подключен динамик! Помните, что это наихудший случай, когда усилитель находится на грани ограничения, поэтому повседневная работа имеет хороший запас прочности.

Если трансформаторы динамиков насыщаются на более низкой частоте, чем выходной трансформатор, это означает, что фильтр для выходного трансформатора определяет частоту -3 дБ.Вы не можете запустить выходной трансформатор на более низкой частоте, чем уже определено, только потому, что трансформаторы громкоговорителей справятся с этим — выходной трансформатор не мог справиться с более низкими частотами раньше и все еще не может.

Большинство трансформаторов в некоторой степени ослабляют высокие частоты. Это связано с упрощенной техникой намотки, и, как правило, не используется ни один из методов достижения хорошего высокочастотного отклика с помощью выходных трансформаторов клапана хорошего качества.Эти методы включают процесс, называемый «чередование», когда первичная и вторичная обмотки разделяются на секции и буквально чередуются.

Из-за относительно небольших коэффициентов повышения и понижения линейных трансформаторов адекватный высокочастотный отклик достигается без дорогостоящих и трудоемких методов намотки Hi-Fi. Да, будут какие-то потери, но это редко вызовет проблемы. Если вы обнаружите, что динамики звучат немного скучно, легко добавить небольшое усиление высоких частот для компенсации.Отклик выше 16кГц не нужен — низкие частоты уже спущены, и выходить на 20кГц совершенно бессмысленно. Очень немногие потолочные динамики могут полноценно воспроизводить 20 кГц, и никакие повторно входящие рупоры не могут этого сделать. Несмотря на утверждения об обратном со стороны некоторых, кто может лирически рассуждать о своих «расширенных верхних частотах», попытки даже 20 кГц — пустая трата времени и усилий.

В некоторых случаях вы можете увидеть звон на линейном выходе, если на усилитель подается прямоугольная волна для тестирования. Это происходит из-за индуктивности рассеяния трансформатора и может быть устранено с помощью демпфера (в основном сети Zobel с последовательно включенными резистором и конденсатором).Обычно игнорировать эффекты безопасно, но если это вас беспокоит, вам обычно придется определять оптимальное сопротивление и емкость эмпирически (экспериментально). Конечно, можно рассчитать значения, если вы знаете индуктивность рассеяния и емкость кабеля на вторичной стороне, но в большинстве случаев вы этого не знаете, и небольшой звон редко является проблемой. Это публичный адрес, а не Hi-Fi.

Из-за сопротивления в обмотках трансформатора возникают потери.Вносимые потери обычно указываются в дБ и показывают, сколько мощности будет потеряно каждым трансформатором. По сравнению с другими системными потерями (особенно сопротивлением кабелей) вносимые потери трансформатора обычно незначительны. Особенно это касается выходных (линейных) трансформаторов.

Есть так много вещей, что следует описать для линейных трансформаторов , но вносимые потери — это в значительной степени стандартная плата за проезд, несмотря на то, что они лишь незначительно полезны. Чувствительность громкоговорителей или уровень звукового давления в зависимости от окружающей среды обычно могут отличаться намного больше, чем типичные вносимые потери.Пытаться установить системный SPL на точное значение бессмысленно, потому что весь воспроизводимый материал имеет некоторый динамический диапазон, а это означает, что уровень в любом случае меняется.

В таблице 5 показаны измеренные мною сопротивления обмоток трех имеющихся у меня трансформаторов. Сопротивление обмоток выходных (повышающих) трансформаторов невелико, но его нельзя игнорировать.Измерения говорят мне, что вносимые потери для двух выходных трансформаторов составляют около 0,7 дБ при полной нагрузке. Это уменьшается, если полное сопротивление нагрузки превышает минимальное значение 49 Ом, которое мы определили в разделе 2.4

Большинство трансформаторов динамиков имеют вносимые потери около 0,5–1,5 дБ, но приведенные цифры часто довольно оптимистичны, особенно для дешевых трансформаторов. Чтобы представить это в перспективе, если трансформатор динамика имеет вносимые потери 1,5 дБ и подключен к отводу 5 Вт, комбинация трансформатор / динамик потребует около 7 Вт мощности усилителя, чтобы передать 5 Вт на динамик.

Вносимые потери полностью являются результатом сопротивления обмотки. Более высокое сопротивление означает больше вносимых потерь. Проверить его несложно, причем тестировать можно при любом удобном входном напряжении. Я использовал 10 В, и измеренные вносимые потери трансформатора динамика составили чуть более 1 дБ на частоте 1 кГц с резистивной нагрузкой 8 Ом. Учитывая типичную кривую импеданса большинства конусных громкоговорителей, фактические потери обычно будут ниже, чем измеренное значение, поскольку импеданс будет соответствовать номинальным 8 Ом только в ограниченном диапазоне частот.Обратите внимание, что повторно входящие рупоры будут обеспечивать относительно постоянную нагрузку во всем своем частотном диапазоне, потому что их импеданс не меняется так сильно, как конусный динамик.

Эффекты вносимых потерь уменьшат количество динамиков, которые можно использовать с данным усилителем, или динамики будут тише на 1,5 дБ, чем ожидалось. Ни одна из установленных систем не должна быть настолько близка к пределам, чтобы потерю 1,5 дБ нельзя было легко исправить небольшим увеличением выходного напряжения … с помощью регулятора громкости.

В самом усилителе есть несколько моментов, которые необходимо учитывать. Ни при каких обстоятельствах нельзя позволять усилителю издавать низкочастотный стук при включении / выключении. Любая значительная низкочастотная энергия вызовет мгновенное насыщение выходного трансформатора и возможный отказ выходных транзисторов. Если усилитель использует реле как часть своей схемы защиты, простое действие размыкания и / или замыкания реле в неправильной части сигнала переменного тока может вызвать чрезвычайно высокий ток насыщения и / или высокое напряжение обратного хода.Наиболее вероятным последствием этого будет повторное срабатывание схемы защиты, и это может легко повторяться, пока усилитель не выйдет из строя полностью.

Входная цепь ограничения и приглушения также важна, и это должно быть после фильтра верхних частот. Сам фильтр, скорее всего, будет производить большое смещение при подаче и отключении питания, и если оно попадет в усилитель мощности, он будет усилен и снова вызовет сильное насыщение. Причина появления всех этих систем защиты проста — когда система установлена, никто не знает, что заказчик будет с ней делать.Такая простая вещь, как упавший микрофон, может вызвать низкочастотный сигнал высокой амплитуды, достаточный для отказа выходного каскада усилителя мощности.

Немногие коммерческие или высокомощные усилители PA (кроме специально разработанных для использования в линиях постоянного напряжения) будут удовлетворять этим требованиям, и почти никакие бытовые усилители не могут даже приблизиться к ним. Настоятельно рекомендуется включить цепь резистора / конденсатора, чтобы защитить усилитель от чрезвычайно низкого сопротивления постоянного тока трансформатора, как показано ниже…

Рисунок 10 — Сети защиты системы

Сеть защиты по постоянному току должна быть настроена так, чтобы ослаблялись только частоты, значительно ниже тех, которые вызывают насыщение. Это не фильтр, он просто изолирует усилитель от низкого сопротивления первичной обмотки трансформатора. Емкость должна быть в 4 раза больше, чем вы могли подумать, так как это гарантирует, что напряжение на резисторе останется низким, уменьшая нагрев. Например, если 3.Используется резистор на 9 Ом, который соединяется с конденсаторами, как показано, конденсаторам для нагрузки трансформатора 4 Ом требуется общая емкость около 2700 мкФ, чтобы это не влияло на работу на частоте 70 Гц — 4 x 2700 мкФ последовательно / параллельно дают 2700 мкФ. Хотя использование конденсаторов на 63 В (предпочтительно с номиналом 105 ° C) может показаться излишним, это не так. Номинальный ток пульсации должен быть достаточно высоким, чтобы гарантировать, что колпачки даже не нагреются при использовании. Типичный средний ток пульсаций с указанными значениями будет около 3 А при 100 Вт в начале отсечки.Резистор должен иметь номинальную мощность не менее 10 Вт для примера усилителя. Типичные конденсаторы 2700 мкФ / 63 В должны иметь номинальный ток пульсации более 2 А RMS, поэтому при последовательном параллельном соединении есть некоторый резерв.

Конденсаторы не следует располагать близко к резистору, так как он может сильно нагреваться при некоторых неисправностях и может вызвать перегрев электрооборудования. Схема легко собирается на бирках и спроектирована так, что ее легко заменить. Ток конденсатора может быть довольно высоким, если линия высокого напряжения закорочена, поэтому для защиты конденсаторов также необходима хорошая защита усилителя от неисправности.Показанная сеть не будет особенно дешевой, но, независимо от стоимости, она все же намного дешевле, чем необходимость отправки кого-то для замены усилителя и последующего ремонта усилителя (только чтобы снова выйти из строя, если эти меры предосторожности не будут приняты) — поскольку ну и, конечно же, поиск и устранение первоначальной неисправности.

Емкость рассчитана с использованием небольшой модификации традиционной формулы …

C = (2 * π * R * f) * 4 (результат в фарадах)

Если рассчитанное значение не существует или не может быть легко определено, используйте крышку следующего большего размера.Например, если вы выясните, что 2700 мкФ — это идеальный вариант, но недоступный по разумной цене, вы можете использовать 3 300 мкФ или даже 4700 мкФ. Не забудьте проверить рейтинг пульсации тока!

Использование этой схемы не означает, что означает, что можно исключить крутой фильтр верхних частот! Это дополнение к любой другой схеме защиты по частоте. Аналогичным образом, схемы защиты выходного каскада усилителя все еще должны быть очень хорошими — способными защитить усилитель от длительного короткого замыкания.Немногие могут это сделать! С фильтром верхних частот в цепи резистор обычно будет иметь очень небольшое напряжение на нем, поэтому обычно будет только слегка нагреваться. Однако, если линия высокого напряжения замкнута или выходит из строя усилитель, он может сильно нагреться. Конденсаторы могут быть повреждены, если линия ВН закорочена из-за высокого тока, однако собственные схемы защиты усилителя обычно должны ограничивать ток до безопасного значения.

IMO, все коммерческие установки должны использовать усилители, которые были разработаны с нуля только для этой цели.Идея, что PA или бытовые усилители могут быть просто оснащены трансформаторами и использоваться, не имеет смысла — существует слишком много переменных, любая из которых может вывести систему из строя. Низкое сопротивление трансформатора делает его очень опасной нагрузкой для любого усилителя.

Также очень важно понимать, что даже из-за зажима усилителя эффект насыщения не снижается. Они остаются такими же плохими или хуже, чем когда усилитель , а не ограничен, потому что напряжение остается на пиковом значении дольше, позволяя току в трансформаторе увеличиваться до опасного уровня.

Некоторое время назад коллега работал с линейными системами, и обнаруженные им неисправности включали все перечисленное выше. С большей частью оборудования единственная неуверенность заключалась в том, сколько времени потребуется, прежде чем оно выйдет из строя — все знали, что выйдет из строя, выйдет из строя, но не когда!

Как указано в этой статье, существует абсолютная необходимость в некотором преобразовании входного сигнала, чтобы усилитель был максимально надежным. Некоторые важные процессы обработки могут быть включены в усилитель, если он был разработан специально для использования в линиях высокого напряжения, но это не всегда то, на что вы можете рассчитывать. Следующие элементы не перечислены в порядке важности — все они должны использоваться как само собой разумеющееся.

• Фильтр высоких частот.Это должно быть установлено так, чтобы никакая частота, которая может вызвать насыщение трансформатора, не могла пройти. Вам нужно протестировать трансформаторы выхода и динамика, как описано выше, чтобы найти самую низкую частоту, которую следует использовать. Фильтр должен быть таким крутым, как возможно, и рекомендуется минимум 24 дБ / октава.
• Цепь приглушения. Чрезвычайно важно, чтобы усилитель мощности не подвергался переходным процессам включения / выключения из-за каких-либо фильтров или другие внутренние схемы. Они обычно имеют очень низкочастотную составляющую, которая может вызвать насыщение трансформатора, если позволить пройти. через усилитель мощности.Если заглушить усилитель до тех пор, пока все схемы не будут «установлены», мало шансов, что эти низкие частоты через.
• Схема ограничения диода. Используя диоды для формирования схемы ограничения пиков, вы гарантируете, что высокоуровневые низкочастотные сигналы будет иметь тенденцию подавлять фильтр высоких частот, ограниченный по амплитуде. Внешние неисправности могут вызвать входное напряжение 50 В RMS или более на частота сети (50 или 60 Гц), и они должны быть ограничены напряжением чуть выше, чем необходимо для полной отдачи от источника питания. усилитель звука.
• Фильтр нижних частот. Это должно быть спроектировано для спада всех частот выше примерно 16 кГц. Расширять ответ до 20 кГц не нужно для системы громкой связи, а фильтр помогает свести к минимуму вероятность колебаний усилителя, если длинный микрофонный провод остается открытым цепь. Это особенно важно, если провода микрофона и динамика совмещены в частях установки. Простой фильтр 6 дБ / октаву в большинстве случаев вполне достаточно (один резистор и один конденсатор).
• Быстрый ограничитель пиков.При включении это может гарантировать, что назначенное линейное напряжение не будет превышено, а также гарантирует, что речь или музыка не может искажать. Хотя небольшое искажение при ограничении пиков обычно не слышно, ограничитель гарантирует, что операторы не может поднять уровень выше точки искажения. Ограничитель не должен иметь каких-либо пользовательских элементов управления — он должен быть настроен, а не тронутый кем-либо, кроме обученных установщиков.

Хотя список выглядит довольно устрашающе, ни один из перечисленных пунктов не является дорогим или сложным.Пиковый ограничитель — возможное исключение, но опытным установщикам следует искать усилители, которые включают эту функцию. Многие поставщики предлагают модули ограничителя пиков для усилителей звука высокого напряжения.

Рисунок 11 — Схема диодного ограничителя и фильтра

На рисунке выше показана подходящая схема ограничения диода, а также фильтры высоких и низких частот. Максимальный уровень сигнала ограничен примерно 1,3 В RMS перед тем, как ограничитель начнет ограничивать пиковую амплитуду. Искажение с 1.Среднеквадратичное значение 3 В составляет менее 2%. Если требуется больший уровень, просто добавьте больше диодов — например, дополнительные 6 диодов поднимут максимальный уровень сигнала до 2,7 В RMS. Убедитесь, что вы используете наименьшее возможное количество диодов. Необходимое количество определяется входной чувствительностью усилителя мощности с регулятором громкости (если он установлен) установлен на максимум.

Частоты фильтра показаны на рисунке для указанных значений, и частота может быть увеличена или уменьшена путем замены конденсаторов C1…C4. Меньшая емкость дает более высокую частоту и наоборот. Если C1 … C4 изменяются на 82 нФ, частота -3 дБ увеличивается до 85 Гц, а если ограничения увеличиваются до 120 нФ, частота -3 дБ уменьшается до 58 Гц. Выбор компонентов для фильтра нижних частот 16 кГц основан на типичном входном импедансе усилителя мощности или ограничителя пиков, равном 22 кОм, и не требует изменений.

В настоящее время на рынке представлено бесчисленное количество усилителей, которые могут обеспечивать выходы 70 или 100 В RMS при подключении как BTL (мостовая нагрузка).Каждый усилитель должен быть способен обеспечивать только 35 В или 50 В RMS, а поскольку выходы разнесены на 180 °, общее напряжение является суммой двух выходов. Если такой усилитель предназначен для питания нагрузок 4 Ом, номинальная выходная мощность должна быть 306 Вт / 4 Ом (всего 70 В) или 625 Вт / 4 Ом (всего 100 В). Требуется большая осторожность, потому что, если усилитель способен выдавать большую мощность, это означает, что линейное напряжение может быть выше проектного, и все трансформаторы динамиков будут насыщаться на более высоких частотах, чем ожидалось.

Быстрый ограничитель пиковых значений, который можно точно установить для абсолютного ограничения максимального напряжения, — это один ответ, но он должен быть защищен, чтобы никто не мог играть с настройками. Поскольку усилителям с такой мощностью требуются источники питания с относительно высоким напряжением, им нужны чрезвычайно эффективные схемы защиты. Они должны быть быстродействующими и способными бесконечно защищать усилитель при закороченном выходе. Это большая просьба для любого дизайна, и для этого подойдут несколько мощных усилителей PA. Из-за относительно высокого выходного напряжения они обычно рассчитаны на гораздо большую мощность, чем это допустимо для системы высоковольтных линий.

Использование усилителей BTL имеет еще один недостаток — многие установки (особенно в США) требуют, чтобы одна сторона линии 70 В или 100 В была заземлена, а с усилителем BTL это невозможно. Оба выхода динамика должны оставаться плавающими. Хотя у них есть заземление, это не то же самое, что заземление одной стороны линии.

Очень немногие усилители высокой мощности спроектированы так, чтобы они могли обеспечивать нагрузку короткого замыкания на неопределенный срок (особенно при подключении в мостовом режиме), поэтому резистор следует использовать последовательно с каждым выходом усилителя.Резистор должен иметь такое значение, которое доводит общее сопротивление цепи постоянного тока (со всеми подключенными трансформаторами динамиков) до не менее 8 Ом, равномерно распределенных между мостовыми усилителями.

Например, если сопротивление постоянному току всей линии составляет 4 Ом, используйте резистор 2,2 Ом 100 Вт последовательно с каждым выходом. В худшем случае нагрузка, которую усилитель когда-либо «увидит», составляет 8,4 Ом, что безопасно для усилителя. Это не учитывает возможность короткого замыкания в линии очень близко к усилителю, но невозможно учесть каждую возможность.До сих пор ни в одной электронной продукции не была достигнута 100% надежность, и маловероятно, что когда-либо будет достигнуто совершенство. Обратите внимание, что если — это ошибка , резисторы сильно нагреются — подумайте об использовании термовыключателя для отключения усилителя, если (когда) возникнет неисправность.

Когда усилитель большой мощности соединен и используется таким образом, также нереально (и не очень разумно) ожидать полной мощности. Выделенные линейные усилители обычно рассчитаны на 100–150 Вт, и лучше использовать несколько усилителей, чем один очень большой, так как при использовании более одного усилителя возникает некоторая избыточность системы.

В идеале следует рассматривать только усилители, специально разработанные для использования с линейным напряжением. Хотя можно немного сэкономить, соединяя усилители и трансформаторы вместе, экономия, вероятно, будет кратковременной, если не будут приняты все меры предосторожности, перечисленные здесь. В идеальной системе трансформатор будет использоваться как часть выходного каскада, и это особенно полезно, когда системы должны работать от одного источника питания 24 В.Они являются стандартными для систем аварийной эвакуации и используют выходной каскад, который чем-то напоминает выходной каскад клапана, но работает с гораздо более низким импедансом и более высоким током.

Схема, показанная ниже, является концептуальной — она ​​не предназначена для использования в качестве настоящего усилителя, однако многие могут заметить сходство с ламповым усилителем. Общий принцип «настоящего» выходного каскада с трансформаторной связью тот же самый, но он будет включать стабилизацию смещения, защиту безопасных зон для выходных устройств и т. Д.Хотя показано использование боковых полевых МОП-транзисторов, в большинстве усилителей этого типа используются биполярные транзисторы, поскольку они дешевле. Из-за сравнительно низкого напряжения питания безопасная зона обычно намного больше, чем для усилителя, использующего более высокие напряжения питания … взгляните на таблицы данных для нескольких BJT высокой мощности, чтобы увидеть безопасную зону работы устройств при различных источниках питания. напряжения. Жизненно важно, чтобы напряжение смещения, подаваемое каждым устройством вывода, было идентичным, иначе трансформатор насыщается раньше, чем должен, и насыщение будет асимметричным.

Рисунок 12 — Концепция выходного каскада с трансформаторной связью

Общая идея, показанная выше, может легко обеспечить до 500 Вт в линии 70 В или 100 В, даже без использования экзотических выходных транзисторов. Однако, как отмечалось выше, лучше снизить мощность до 150 Вт или около того и использовать несколько усилителей. Боковые полевые МОП-транзисторы в выходном каскаде являются лучшим выбором по сравнению с биполярными транзисторами, поскольку они более устойчивы к тяжелым нагрузкам, но они также намного дороже.Обеспечить защиту показанного выше каскада несложно — это проще, чем для традиционного твердотельного усилителя. Низкое напряжение питания очень помогает, поскольку сводит к минимуму последствия повторного пробоя — основной причины отказа транзистора даже при полной защите.

При полной мощности ток питания довольно высок — как показано на рисунке, он достигнет пика более 14 А (в среднем 9,4 А) от источника постоянного тока 24 В при подаче 150 Вт на линию 70 В (сопротивление нагрузки 33 Ом на 70 В). Есть много современных (и дешевых) транзисторов, которые можно подключить параллельно, чтобы легко получить такую ​​мощность и ток.В то время как усилители, построенные таким образом, обычно не способны обеспечить по-настоящему высокое качество воспроизведения, производительность более чем приемлема для фоновой музыки, объявлений и сигналов тревоги. При условии, что низкие частоты отфильтрованы, чтобы избежать насыщения, искажения могут без проблем быть значительно ниже 0,5% на любом уровне мощности.

Самый важный фактор — надежность. Например, усилитель класса D можно использовать для получения максимального срока службы батареи для аварийной системы, но сложность полностью перевешивает преимущества.Конструкция усилителя класса D намного сложнее и, следовательно, потенциально менее надежна, и используются эзотерические детали и / или детали для поверхностного монтажа, поэтому обслуживание становится трудным, кроме как путем замены. При использовании на полной громкости (сильные ограничения) для сирен показанный усилитель столь же эффективен, как и типичная конструкция класса D.

Любой, кто думает, что установка коммерческих линий 70 В / 100 В проста, должен избавиться от таких понятий. Есть гораздо больше сложностей и вещей, которые могут пойти не так, как с любой традиционной системой, где усилители напрямую управляют динамиками.Трансформаторы являются первопричиной этих проблем, и неспособность оценить способность трансформатора разрушить усилитель неизбежно приведет к слезам.

Хотя любой может просто следовать инструкциям, описанным на многих веб-сайтах и ​​в других местах, это не гарантирует, что система будет работать надежно. Сами процессы достаточно просты, но если установщик не осознает риски (в частности, для усилителя), в какой-то момент произойдет неизбежное, и низкочастотный сигнал пройдет через усилитель с энергией, достаточной для насыщения сердечника трансформатора.Даже усилители с минимальной защитой могут выдержать это несколько раз, но в конечном итоге система выйдет из строя. Скорее всего, виноват будет усилитель («это второй раз за месяц, когда усилитель вышел из строя — чертовски бесполезная вещь!»), Но это совершенно несправедливо.

Проблема в том, что установщик не понимал, что может случиться, если для управления трансформатором используется неподходящий усилитель. Тот же усилитель вполне может просуществовать много-много лет в домашнем hi-fi или как усилитель PA, напрямую управляющий динамиками — он просто никогда не был предназначен для управления трансформатором! Вряд ли это вина усилителя.

Естественно, уже существует бесчисленное количество обычных усилителей, подключенных к случайно выбранным трансформаторам, без каких-либо измерений или расчетов. Некоторые из них будут работать годами без проблем, другие выйдут из строя, как только будет подан низкочастотный сигнал. Если вы решите игнорировать информацию, представленную здесь, вы никогда не узнаете, к какой категории подходит ваша установка … пока она не выйдет из строя. То, что он не выходит из строя немедленно, не означает, что он правильный или что он не откажет за день, неделю или год.После его установки никто не имеет ни малейшего представления о том, что с ним будет делать клиент, и в конечном итоге он может выйти далеко за свои пределы, и никто не станет мудрее.

Если фильтр верхних частот и схемы защиты по постоянному току не включены, нужно только, чтобы кто-то включил регулятор тембра низких частот, чтобы разрушить усилитель или, если он хорошо защищен, вызвать ужасные искажения при срабатывании схем защиты. Для клиента это ошибка, и, возможно, ее нужно исправить, , .Теперь вы знаете, как это сделать.

Хотя может показаться, что многие из предложенных дополнений к стандартной схеме являются излишними, на самом деле это просто здравый смысл. Аудиосистемы высокого напряжения могут иметь очень тяжелую жизнь и, как ожидается, будут надежно работать в течение многих лет. Обеспечивая защиту усилителя от всех распространенных проблем, возникающих при его подключении к трансформатору, вы обеспечиваете долговременную надежность установки. Это не может быть плохо, тем более что большинство вещей, необходимых для обеспечения надежности, так мало добавляют к общей стоимости оборудования.

Многие темы, подробно рассмотренные в этой статье, нигде и никем не упоминаются, поэтому здесь нет ссылок на измерения насыщения трансформатора или процедуры тестирования. Они были разработаны путем экспериментов и измерений трансформаторов, которые у меня были. Ссылки в основном относятся к линейным системам на 70 В в целом …

1. Аудио трансформаторы — Билл Уитлок, трансформаторы Дженсена
2. Руководство по системам постоянного напряжения — Crown Audio
3. Общие сведения о системах распределения звука при постоянном напряжении — ProSoundWeb, Деннис А.Бон (Рейн)
4. Высоковольтное аудио: распределительные трансформаторы без обмотки — ProSoundWeb, Пол Мэтьюз (Рейн)
5. Что это за штука на семьдесят вольт? — Аллен Барнетт
6. Распределенные аудиосистемы с постоянным напряжением 25 В, 70, 100 В — TIC Corporation

Обратите внимание, что все ссылки и ссылки предоставлены, чтобы читатель мог улучшить свое понимание темы. ESP не имеет отношения к какой-либо из перечисленных компаний, и их включение не означает, что информация является точной или соответствует вашим требованиям, а также это примечание не подразумевает обратного.

Изменения регистрации; Страница создана и © 10 июня 2012 г., Род Эллиотт.

, Стоковые векторные изображения Громкоговорители | Набор иконок тонкая линия. Иконки для технологий, электронных устройств.Набор современных компьютерных значков изоляции вектораЭлектронные устройства значкиЦветной векторный значок динамикаКассетный плеер Цветной вектор значокНабор вектор значокНабор векторных значков динамикаЭлектронные устройстваЭлектроникаИконки линии устройствНабор значков устройствПолностью отзывчивый веб-дизайн в электронных устройствахВекторные иллюстрации Смарт-устройстваНабор цифровых значковКонцепция облачных вычисленийКонцепция электроники и видео набор иконок оборудованияНабор современных цветных иконок для технологий и электронных устройствВекторная иллюстрация Смарт-устройстваИконы электронных устройствСистемные инструментыЛюди под воздействием электромагнитных волн от приборов и устройств. Плоский векторный набор цветных иконок с ретро электрическими аудиоустройствами. Аналоговое вещание. Меломан. Мультяшный стиль. Музыкальное оборудование Ностальгия. Векторные иллюстрации и элемент для вашего дизайна. Связь. Набор иконок устройств. Значок наброски технологии pacEarphones. Дизайн символа наушников из коллекции электронных устройств. Значок наушников. Концепция дизайна наушников из коллекции электронных устройств. Простой элемент векторные иллюстрации на прозрачном фоне.Умное голосовое управление компьютеромМузыкальное оборудование. Иконки компьютеров и устройств — Black Label SeriesКомпьютеры и технологии, медиа-иконки, оборудованиеБольшой универсальный музыкальный центр. Черный и белыйSound Studio Futuro Line IconsКомпьютер и устройства // Матовая серияКомпьютерные части и значки устройствКомпьютеры и устройства Иконки — серия PrintempsМужские и женские аватары с устройствами и инструментамиКомпьютер и устройства // Colorbox SeriesUI UX Music IconsCassette Player Icon Тонкая линия значок набор устройств объектов и инструментов элементы.DeviceSchematic символы в шаблоне электротехники eps10Музыкальные иконки наборЧерные значки компонентов компьютера и устройствКомпьютер и устройства // Satinbox SerieГрафические веб-значки набор элементов — утюг, пылесос, швейная машина, мобильный телефон, фотоаппарат, сушилка, блендер, музыкальный центр, компьютер, компьютер, телевизор, миксер, микроволновая печь. Схематические символы в электротехническом наборе eps10. Значки электронных устройств

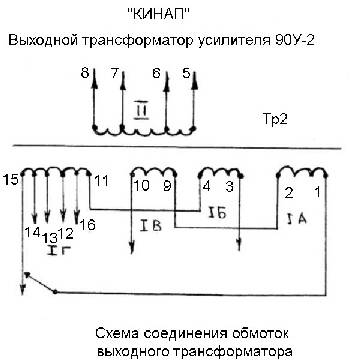

выход-транс-динамик- соответствие

SPEAKER ПОДХОДЯЩИЕ ТРАНСФОРМАТОРЫ.2013

Эта страница посвящена трансформаторам согласования динамиков.
На рис. 1–13 показаны детали трансформаторов и все объяснено.
Иногда есть веская причина использовать трансформатор между усилитель и динамик
для улучшения качества звука и улучшения всех измеряемых параметров с точки зрения диапазона мощности, искажений, полосы пропускания
и коэффициента демпфирования.
Трансформатор называется согласующим трансформатором динамика или SMT, и обычно представляет собой черный ящик, соединенный короткими кабелями
от усилителя и к которому существующие кабели динамиков может быть подключен.

В большинстве случаев трансформатор эффективно преобразует низкий динамик с более высоким сопротивлением.

Типичный динамик может иметь номинальное сопротивление Z «4 Ом». напечатано на этикетке. Импеданс в Ом составляет
сопротивление, которое зависит от частоты, потому что сопротивление соединен с индуктивностью и емкостью
, чтобы сформировать сложную сеть из L, C и R. Звуковые катушки динамика имеют сопротивление провода и индуктивность,
и кроссоверные фильтры имеют L, C и R.На самом низком частотах басовых или среднечастотных драйверов, коробка
взаимодействует с драйверами и в манере, равной некоторым Сеть LCR, даже если для поведения в коробке нет реальных L или C
. Резонанс всей динамики драйверы на нижнем F напоминают параллельную настроенную схему высокого Q
.

Таким образом, типичный динамик 4r0 может иметь различную Z от, скажем, 3r0 до 6r0 для большей части диапазона F плюс пара
пиков до 40r в диапазоне от 20 Гц до 70 Гц.
Громкоговорители спроектированы так, чтобы поддерживать постоянное звуковое давление. частоты, при которых вход Vac остается постоянным
для всех частот. Итак, где вы видите Z, скажем, 30r0, скажем, 50 Гц для динамика 4r0, те же 2Vrms для
4r0 или 30r дают такое же звуковое давление, даже если мощность варьируется в пределах 0,13 Вт для 30r0 и 1 Вт для 2r0. Усилители
предназначены для работы с различными нагрузками на громкоговорители от 3r0 и 30r0 и хорошее согласование нагрузки
обеспечивают наилучшие характеристики усилителя.

Динамик 4r0 нельзя использовать с усилителем, предназначенным для работы с 8r0 или 16r0 или выше, потому что усилитель
может перегреться, THD может быть слишком высоким, max Po может быть слишком низким и музыка может плохо звучать.
Ом — единица измерения сопротивления, а R = V / I — где 1 В. производит ток 1 А, R = 1 В / 1 А = 1 Ом, или r.
R противоречит здравому смыслу, потому что чем меньше Ом, тем труднее это для усилителя для воспроизведения звука.
Здравый смысл неприменим к R, как к кирпичам на грузовике.Чем больше кирпичей в грузовике, тем труднее
подъехать в гору. Независимо от того, что я говорю, люди не помните БОЛЬШЕ Ом = проще для усилителя, без дыма,
МЕНЬШЕ Ом = сложнее для усилителя, и усилитель дымит.

Чем ниже сопротивление динамика, тем выше ток, необходимый для производят одинаковую мощность и уровень звука.
Если чувствительность динамика 4r0 рассчитана на SPL = 88 дБ / Вт при 1 м, усилитель составляет 2Vrms и ток 0,5Arms.
Мощность Po рассчитывается P = Vrms x Irms, или Vrms в квадрате / R, или Irms в квадрате x R.
Если Po = от 10 Вт до 4r0, 10 Вт = Vrms в квадрате / 4r0, поэтому Vrms = sq.rt (10 Вт x 4r0) = sq.rt 40 = 6.3Vrms.
Iac = 6,3Vrms / 4r0 = 1,58Arms.

Громкоговоритель Z 4r0 может изменяться выше и ниже 4r0, скажем, между 2r5 и 30r и все они предназначены для обеспечения одинакового SPL
для одного и того же применяемого переменного тока для всех F в диапазоне, скажем, от 30 Гц до 20 кГц. Таким образом, средняя чувствительность динамика
может составлять 88 дБ / Вт / м, но она варьируется от 85 дБ до 95 дБ, поскольку мощность необходимое для 88 дБ зависит от частоты.
Где динамик Z ниже номинального, скажем, 2r5, и где динамик чувствительность низкая, это может быть из-за действия фильтра кроссовера
, но усилитель должен иметь возможность производить более высокий ток чем где Z = 5r0, но может обеспечить
тот же Vac для 2r5 или 5r0.

Все это может сбить с толку многих людей, но получить лучшую музыку, пылесос В лампах должны быть только трансформаторы
, подходящие для работы с нагрузкой на динамики. Трансформаторы подобны коробкам передач в автомобиль, у которого двигатель доволен, развивает
20 кВт при 2500 об / мин по ровной дороге со скоростью 60 км / ч.Соотношение частота вращения двигателя: частота вращения колес может составлять 2: 1.
Но на крутом холме мощность, необходимая для 60 км / ч, может составлять 40 кВт, и двигатель не доволен, поэтому вам нужно замедлить
до 30 км / ч, где необходимая мощность составляет 20 кВт, и переключить передачу, чтобы Обороты двигателя: частота вращения колес 4: 1, поэтому двигатель
успешно вращается со скоростью 2500 об / мин и развивает 20 кВт, но скорость опускаться в гору. Вакуумные лампы похожи на двигатель автомобиля
и нуждаются в трансформаторе, который преобразует высокое напряжение переменного тока в низкий ток превращается в низкий переменный ток при высоком значении тока
для динамиков.

2 лампы мощностью 20 Вт с среднеквадратичным напряжением 316 В при нагрузке 5000 r первичная обмотка на OPT может быть преобразована с
на 20 Вт с 12,6 В среднеквадратичного значения на вторичной обмотке, приложенной к 8r0. если те же 20Вт требуется для 4r0, вторичные витки
должны измениться, чтобы дать 8,9 В среднекв., а для 16r0 — 17,8 В среднеквадр.

Рис. 1.

Выше показана типичная установка, в которой кто-то может пожелать что динамик с номинальным Z, который на
выше или ниже идеального значения нагрузки для усилителя, может быть преобразован в импеданс, который идеально подходит для усилителя
, и, надеюсь, полученное воспроизведение музыки будет включает меньшие искажения усилителя, не приведет к перегреву ламп
и даст лучший коэффициент демпфирования, и все это без потерь в обмотке более 5%, и
без уменьшения полосы пропускания сигнала, подаваемого на динамик.

Допустим, вы рассматриваете один канал моего 5050 усилителя .

Для этого усилителя 8r0 — очень хорошая нагрузка для каждого канала. По факту, все нагрузки на громкоговорители от 4r0 до 16r0
очень хорошо переносятся, и SMT на самом деле не нужен все.

Предположим, у 5050 только одна пара выходных клемм с надписью «8 Ом».
Предположим, я хочу запитать динамик 2r0 или 2 динамика 4r0 в параллельно.
Тогда SMT будет хорошей идеей, потому что 2r0 — опасный и плохо звучащая нагрузка для подключения,
, особенно если у нее низкая чувствительность, требующая большой мощности для генерировать желаемый уровень звука.

Многие люди купят самый мощный усилитель, который они могут себе позволить, а потом покупать самые дорогие колонки
, не беспокоясь о чувствительности, импедансе, нагрузке соответствие, или мощность, или что-то еще,
, кроме того, как доставить его домой и подключить все это. Это то, что многие аудиофилы, как правило, делают, и у них почти
нулевое представление о том, что такое ом. Это может быть то, что вы слышите на занятиях йогой класс. Импеданс может быть наглостью, но
нет, импеданс подразумевает, что что-то мешает чему-то происходить, но что это такое?
В любом случае, хороший продавец знает, как жаргонизировать технические вещи. именно так, чтобы покупатель
думал, что все будет хорошо, когда все будет в порядке Главная.

Ну, 95% людей в мире очень плохо понимают, как действительно работает. Шиш! разобраться в
их жене легче, чем чепуху про электронику. «Hi-Fi» 3 в 1 звуковые системы с 2 динамиками, предназначенные для системы
, избавили от лишних догадок при покупке звукового оборудования. Но 5% музыки Слушатели ожидают большего Hi-Fi, чем доступно
от систем 3 в 1 по выгодной цене менее 500 долларов. Некоторые очень суетливы по поводу чувствительности, импеданса, согласования нагрузки
и мощности, потому что они знают, что если они понимают эти проблемы и применить знания
им не нужно тратить столько, сколько тем, кто покупает гораздо больше дорогие усилители и колонки, но у кого
не получается музыка лучше.

Рис. 2.

Вот милый хитрый маленький придирчивый, если он когда-либо был !!

До 1955 года как раз то, что нужно людям с точки зрения мощности усилителя и звука Уровни давления SPL были хорошо исследованы.
На странице 623 Руководства разработчика радиотронов 1955 г., 4-е изд. сказал, что «предпочтительный максимальный уровень звука»
для мужчин и женщин составлял 78 дБ для симфонической музыки, что предполагает Среднее значение уровня звука
метра колебалось в районе 78 дБ. Мы можем предположить мгновенный пиковый уровень звукового давления может варьироваться +/- 30 дБ.
Максимальный уровень для музыкантов составлял 88 дБ, а максимальный уровень для мужчин «программисты» были 90дБ.
Сегодня любые тесты могут показать, что мужчины и женщины могут предпочесть немного выше уровни, тем более что более высокие уровни басов
присутствуют во многих звуковых дорожках поп-музыки, фильмов и т. д. Пожилые люди нравится более низкий уровень звукового давления, чем у молодых людей, если только они не оглохли.
Мои тесты с использованием простых измерителей уровня звукового давления в гостиных показали, что 85 дБ это максимальное среднее значение для большинства людей,
для большинства музыкальных произведений.Классическая оркестровая музыка может сохраняться в среднем уровни намного ниже 85 дБ, но также на короткое время поднимаются с
до 100 дБ. Большая часть поп-музыки будет находиться в диапазоне от 85 до 91 дБ, с очень небольшим изменением уровня из-за компрессии
и повторяющихся уровней ударных и баса и из-за предпочтения молодых людей для непрерывного
Бум-Чикка-Бум и рэп мусор.

Для самых серьезных слушателей Hi-Fi их динамики и усилитель должны быть способен сделать SPL = 100дБ как минимум.
Их средний уровень может быть, скажем, 85 дБ.

Предположим, у вас есть колонки X-Brand, рассчитанные на 88 дБ / Вт / м, т. Е. С 1,0 Вт они делают SPL = 88 дБ на микрофоне
на расстоянии 1 м перед динамиком в безэховой камере и для синусоида F между 20 Гц и 20 кГц.
В гостиной с красивым ковровым покрытием, шезлонгами и Впитывающая мебель и оконные шторы, 1.0W
может производить 88 дБ на 3 метра, учитывая отраженный звук. Музыка энергия представляет собой смесь очень многих частот на
динамически изменяющихся уровнях, и необходимо найти величины упомянутое до сих пор будет о правильном.

Стереосистемы Hi-Fi могут иметь два динамика, которые вместе составляют 88 дБ, поэтому каждый составляет 85 дБ с мощностью 0,5 Вт каждый.
На каждое изменение уровня звукового давления на 3 дБ мощность удваивается или уменьшается вдвое, а на при каждом изменении уровня звукового давления на 10 дБ мощность изменяется на
на 1/10 или на 10.
Поскольку средний уровень звукового давления в комнате может не превышать 85 дБ, каждый динамик производит 82 дБ, а в таблице 1 на рис. 2
показано, что Po = 0,25 Вт для каждого усилителя, всего 85 дБ.
Для 95 дБ каждый усилитель дает 2,5 Вт, а для 105 дБ каждый усилитель составляет 25 дБ, а 50 Вт составит 108 дБ.
У большинства записанных музыкальных композиций ограничен динамический диапазон или сжатый, и достаточно от 85 дБ до 106 дБ.
Вы идете на концерт в художественной галерее, который звучит ревербератором, и находите что саксофон, трубач и барабанщик
на расстоянии 3 м будут казаться намного громче, чем все, что вы слышите из своего 2 x Усилители мощностью 50 Вт в домашних условиях, но все же это кажется естественным,
в норме, свежесть и динамика, потому что ничто не ограничивает уровни звука, за исключением ваших собственных ушей, у которых динамический диапазон
уменьшается по мере того, как вы становитесь старше.Большинство людей никогда не будут когда-либо хотели, чтобы их система Hi-Fi звучала так же громко, как на некоторых настоящих концертах, где вы близки к тому, что естественно громкие инструменты. Если бы вам пришлось сидеть среди духовых инструментов большого оркестра, вы бы вскоре стали просить слуха. пробки.

Поэтому использование 2х6550, КТ88, КТ90, КТ120 в каждом усилке канал обычно дает «достаточную» мощность.

Но действительно ли этого достаточно, может зависеть от импедансов, а не только чувствительность. Чем более чувствительны динамики
, тем меньше энергии вам потребуется.Многие сейчас выпускаются с рейтингом 88 дБ / Вт / M и многие из них — 4r0, от
Z до 2r5.
Рис. 3.

Два графика показывают, какую мощность можно ожидать от 2 x 6550 (или КТ88 и т. Д.).
Графики составлены по результатам испытаний усилителя с в данных рабочих условиях и с согласованием OPT
, дающим настройку согласования нагрузки 8k0: 8r0.

Усилитель PP может выдавать до 55 Вт при нагрузке 3r0, но это не так. означает, что вы должны использовать нагрузку на динамик 3r0.
При нагрузках менее 4r0 THD становится высоким, потому что класс A работает. часть составляет низкий% от общей возможной мощности
класса AB, и лампы вынуждены работать в более нелинейной манера.При уменьшении нагрузки количество NFB становится на
меньше, а коэффициент демпфирования ниже.
С 8r0 вы получаете максимум 35 Вт и максимальное воспринимаемое звуковое давление при ограничении всего на -2 дБ ниже уровня 55W
не часто воспринимается. Звук с динамиком 8r0 будет лучше чем с динамиком 3r0.

Изменения THD при использовании различных нагрузок можно увидеть на График THD на рис. 2. Уровни THD в логарифмической шкале составили
, поэтому вам нужно прочитать вариации внимательно.
Как правило, чем выше сопротивление динамика, тем ниже THD, IMD и все остальные искажения.

Но если нагрузка составляет 16r0, доступное максимальное значение Po составляет всего 18 Вт. Но это Все чистые Po и THD класса A и уровень интермодуляционных искажений
достигнут, будет немного больше снижения, если нагрузка будет равномерной выше. С 16r0, и если
клиппирования не происходит с большей частью музыки, звук должен быть настолько хорошим, насколько мог бы быть, при условии, что динамики также имеют низкие THD
и IMD.

Модель 5050 обеспечивает максимальное Po при нагрузке менее
, чем 1/2 идеального номинального значения Z динамика, то есть максимальное Po происходит с 3r0
, где выходные клеммы обозначены как «8 Ом».Многие коммерчески сделанные усилители настроены таким образом, что нагрузка = 8r0,
и маркированная розетка показывает «8 Ом», Po = 55 Вт и лампы вынуждены бороться, поэтому THD, IMD высокие, а коэффициент демпфирования
низкий. Но производители должны уметь предлагать мощность выше, чем у их конкурентов, потому что
тупых клиентов покупают энергию, а не настоящий Hi-Fi, а мужчинам нравится думать, что они купили что-то большее
и лучше, чем человек по соседству.

Если усилитель достигает максимального значения Po с динамиком 8r0, используйте 4r0 динамик может повредить усилитель.Никогда не покупайте
ламповый усилитель, у которого нет выходной клеммы с надписью «4». Ом ». По крайней мере, ваш динамик 8r0 может звучать
лучше всего при использовании розетки 4r0.

Многие усилители могут иметь выходные клеммы с маркировкой« 4 Ом »и« 8 Ом », но лучше всего подходит 8r0 или 16r0
соответственно. Чтобы решить эту проблему, Speaker Matching Трансформатор, SMT, можно использовать для превращения
динамика 4r0 в амперную нагрузку 8r0 с передаточным числом 1,4: 1,0, или стать 16r0 с 2.Передаточное отношение 0: 1.0.

Усилитель SE с двумя параллельными SE 6550 имеет совсем другой OPT, и лампы всегда работают в классе A.
Таким образом, можно ожидать, что 2 параллельных SE 6550 дадут максимум около 23 Вт и это только для одного динамика Z значение
и для всех Z выше и ниже Po будет меньше. Но это будет Всегда используйте только Po класса A, и часто он звучит лучше
, чем усилитель PP мощностью 55 Вт в классе AB.
Типичный усилитель SE может быть настроен на мощность 23 Вт для 6r0. Это будет хорошо работает для динамика 8r0 с провалами до 6r0,
но с 4r0 и провалами до 3r0, действие терпимо, но макс Po может быть 16Вт.

Согласование нагрузки более важно для усилителей SE, чем для любых усилителей PP тот же Po, потому что усилители SE
не могут генерировать Po класса AB, который может быть в 3 раза больше максимального чистого класс А По максимум.
Следовательно, все усилители SE должны иметь OPT, на котором есть ссылки для выбора. нагрузки 3р0, 6р0, 12р0. Для тех, у которых
есть только один выход с маркировкой «8 Ом», наличие SMT очень неплохо было бы сделать 4р0 или 16р0
нагрузкой 8р0 на ам.

Очень нравятся некоторые старые усилители, например Quad-II.У них есть пара KT66 со звеньями OPT, установленными на
, дает отношение Z 4k0: 9r0 или 16r0. Но многие люди пытаются использовать 4r0 колонки с линками ОПТ поставил на 9р0.
Нагрузка RLa-a для ламп становится всего 2k0, что дает только 3 Вт начальный класс A с еще 10W не
так хорошо класс AB.
Но лучший Hi-Fi достигается с анодом RLa-a = 8k0, и есть почти 18 Вт чистого класса A, но нагрузка
, подключенная к OPT, должна быть 16r0 с 9r0 звеньями. С OPT связан для 16r0, лучшая нагрузка на динамик = 32r0
Соединения 16r0 дают самые низкие потери в обмотке и лучший Hi-Fi, поэтому использование необходим хороший SMT, который может сделать динамик 4r0
32r, т.е. соотношение Z = 32r: 4r0 = 8: 1, поэтому передаточное число = 2.83: 1.0.

OTL усилители.
Утверждается, что многие усилители OTL могут питать динамики 4R0. В только действительно хорошие усилители OTL, которые могут
, так что у этого блестяще будет мощность 3 x N-типа и 3 x P-типа МОП-транзисторы. Но любой усилитель с, скажем, 8 x 6AS7 или 4 x
6C33c всегда будет испытывать трудности с питанием 4r0, а лампы, вероятно, будут перегреются и скоро умрут.
Мой опыт подсказывает мне, что почти все усилители OTL лучше работают с гораздо более высокое значение нагрузки, может быть 16r, 32r,
64r, ir 128r!
Во многих усилителях OTL использование динамика 16r0 вместо 4r0 значительно увеличьте доступное максимальное значение Po, увеличьте коэффициент демпфирования
на 4 и уменьшите THD / IMD на 1/4.Так почему?
Рис. 4.

На Рис. 4 показаны кривые Ra и линии нагрузки классов A и B для одного 6AS7. с обоими его триодами параллельно.
Грузовая марка A-Q1-B для класса A Po с RLa = 630r показывает грузовую марку линейно пересекает кривые Ra и дает 7W
чистого класса A1 с общим Pda на холостом ходу = 18 Вт. Используя 2 x 6AS7 в класс A1 PP даст 14W, а 2H будет отменено
, оставив вероятный 1% 3H с RLa-a = 1,260r. Что за Прекрасный результат, конечно! Но ДОЛЖЕН быть
нормальный PP OPT с отношением Z 1,260r: 4r0, 8r0, 16r0.
Если пара 6AS7 подключена последовательно или в режиме Circlotron, OPT по-прежнему нужен для класса A и составляет 315r: 4r0, 8r0, 16r0.
4 x 6AS7 может дать класс A мощностью 28 Вт для 157r: 4r0, 8r0, 16r0.
Может быть не так много SMT, способных дать максимальное отношение Z 40: 1, то есть TR = 6,3: 1,0.
Но хотя каждый 6AS7 работает с анодной нагрузкой класса A 1260R, пиковое значение Ia = 300 мА, и лампа должна прослужить
долгое время.

Но с теми же 2 x 6AS7 в серии, настроен на холостой ход 2.По 5 Вт каждый, и без OPT и нагрузки = 32r, линия нагрузки
C-Q дает размах 22Vpk на 32r, Po = 7,5 Вт, и это практически чисто класс B с очень высоким THD и ужасным коэффициентом демпфирования
и около 40 дБ GNFB необходим для исправления нелинейность. Максимальный Pda каждого 6AS7 при работе от сети
В переменного тока может составлять 24 Вт каждый. Но 8 x 6AS7 даст 30Вт за 8r0 нагрузка.
Пик Ia для каждого 6AS7 превышает 700 мА, и я видел слишком много образцы 6AS7 не желают передавать
более 300mApk.Они начинают внутреннюю дугу с чрезмерным Ia. Если нагрузка была 16r0 или ниже для одного
параллельно подключенного 6AS7, пик Ia может стать тревожно высоким без каких-либо дополнительных нагрузок. полезный Po.

Для 8 x 6AS7, с 4 последовательными парами, каждый 6AS7 имеет Ra 140р, итого Ra = 140/8 = 18р прим.
Если нагрузка = 8r0, DF = 0,44, очень плохо, потому что DF должен быть 10. Но с драйвером Technics или Circlotron
Rout будет ниже на 10r0. Если нагрузка = 8r0, DF все еще плохой при <1.0 и 20 дБ GNFB необходимо использовать для получения
DF до 10 и THD менее 1% при 30 Вт.

Многим OTL требуется 40 дБ GNFB для принудительного измерения цепи приемлемо. Это возможно, потому что нет
OPT с присущим ему фазовым сдвигом на НЧ и ВЧ, который включен в цикл FB. SMT не нужно включать
в какой-либо цикл NFB. SMT может уменьшить количество GNFB требуется до 12 дБ, и по крайней мере
один каскад усиления может быть опущен. Максимальная выходная мощность может быть вдвое, с гораздо большим классом A1 Po.

Я думаю, что использование 6AS7 в виртуальном классе B1 — худший способ использования лампы, особенно с очень низким значением RL
, что похоже на короткое замыкание. SMT позволит лучше операция для усилителя, настроенного для B1. С SMT
Iadc простоя может быть увеличен, чтобы получить приемлемое количество начальный класс A и класс AB Po.

Ламповые усилители высокой мощности или усилители SS могут быть более устойчивыми к нагрузке, потому что люди используют одинаковую мощность для
одинакового уровня звука независимо от выходной мощности.Требуется усилитель мощностью 20 Вт хорошее согласование нагрузки, но усилитель
мощностью 200 Вт может не справиться.

Почти все ламповые усилители мощностью 70 Вт + AB могут давать КНИ 0,4% при 70 Вт или непосредственно перед тем, как форма волны
начнет обрезаться. Итак, если динамик 8r0, Vo = 23,6 В среднеквадратичного значения. Но средний уровни прослушивания могут составлять 0,5 Вт, что составляет 2,0 В среднеквадратического значения,
, а THD приблизительно пропорционален Vo, поэтому THD при 0,5 Вт = 0,4% x (2 / 23,6) = 0,034% и достаточно низкий.
Если используется динамик 2r0, и Vo отрегулировано на 1.0Vrms, чтобы 0.5 Вт, какой будет THD?
Нагрузка 2r0 может допускать макс. 35 Вт x 1% при 8,3 В среднекв., Поэтому при 1,0 В среднеквадр. THD = 0,12%, что почти в 4 раза больше, чем у
, равного 1,0 Вт с 8r0, но большинство людей не найдут звук для Будь плохим.
С усилителем 20 Вт, дающим только 10 Вт для 2r0 и 1% THD, Vo = 4,5 В среднеквадратического значения, а при 0,5 Вт Vo = 1 В среднекв., поэтому THD
= 0,22%. Многие люди сочтут это нормальным, но они также могут найти усилок имеет плохую динамику.
20 Вт для 8r0 составляет 12,6 В среднеквадратического значения, а THD может составлять 0,4%, а при 2 В среднеквадратичное значение для 0.5 Вт, THD = 0,063%, результат намного лучше.

С мощностью усилителя = 50 Вт для необходимого уровня звукового давления 106 дБ с динамиками 88 дБ / Вт / М: —
1. Установите для усилителя значение нагрузки, которое он предпочитает.
2. Сопротивление динамика в диапазоне от 50 Гц до 1 кГц всегда должно быть выше. чем то, что указано на клеммах
ампер.
3. Используйте SMT для преобразования низкого динамика Z в более высокую нагрузку для усилителя, который уже есть OPT для динамика 8r0 или 16r0.
4. Сопоставление импеданса для SMT должно быть примерно таким в таблице: —
Таблица 1.

Номинальная Амперная нагрузка Ом, r	SMT Вход = 200 витков. Нагрузка Ом, r	сек = 141 оборот. Нагрузка Ом, r	сек = 100 оборотов. Нагрузка Ом, r	сек = 70 оборотов. Нагрузка Ом, r
16r0	32r0	16r0	8r0	4r0
8r0	16r0	8r0	4r0	2r0

Трудно спроектировать один аудио F трансформатор мощностью 50 Вт, который может работать с колебаниями первичной нагрузки от
8r0 до 64r.
Лучше я дам вам ДВА конструкции, SMT-1 для работы с усилителями OTL и SMT-2 для работы с усилителями, у которых есть
OPT, или они являются твердотельными и имеют больший класс A с меньшим классом AB находится в розыске.

SMT-1 будет для лампового OTL усилителя и позволяет 50 Вт для 64r0: 4r0, 8r0 и 16r0, с входом 128r или 32r.

SMT-2 будет для усилителя с OPT или усилителя SS и позволяет 50 Вт для Нагрузка 16r0, где обозначенные клеммы выходной нагрузки
находятся между 8r0 и 16r0, а требуемая нагрузка составляет от 16r0 до 32r0 с любым динамиком от 1r0 до 8r0.

Конструкция СМТ-1 мощностью 50Вт. 64r: 2r0, 4r0, 8r0 и 16r0. №

1. Использовать лампы GOSS E + I безотходной формы. ИЗОЛЯЦИОННЫЙ трансформатор с первичным и вторичным.

2. Из PP OPT рассчитано 2 , Afe = 300 x sq.rt Po = 300 x sq.rt 50 = 2121 кв. Мм.

3. Выберите размер жилы с T x S = 2,121 кв. Мм.
Попробуйте T51 мм, тогда S = 41,6 мм. Используйте формованную пластиковую шпульку T51 мм x S51 мм, уменьшите S до 41 мм.

4. Подтвердите размеры сердечника T51 мм, S41 мм, L75 мм, H 25 мм.Afe = 51 x 41 = 2091 кв. Мм.

5. Рассчитайте теоретическое количество витков первичной обмотки Np = 22,6 x Vac x 10,000 / (Afe x F x Bac max).
Vac = 56Vrms, max Bac = 1,5Tesla при 14 Гц, Np = 22,6 x 56 x 10 000 / (2091 х 14 х 1,5) = 288 оборотов.

6. Рассчитайте P o / a dia провода = sq.rt (0,28 x L x H / Np) = sq.rt (0,28 x 75 x 25/288) = 1,350 мм
Таблица 2. Сечения проводов.

7. Из таблицы размеров проводов используйте ближайший размер a = 1.351 мм oa = 1,25 мм Cu диаметром.

8. Рассчитайте количество витков первичной обмотки на слой Ptpl, количество первичных слои, переработанная нп.
Ширина намотки шпульки Bww = 75 мм — 4 мм для 2 щек = 71 мм. PTL = 0,97 x Bww / oa dia
= 0,97 x 71 мм / 1,351 мм = 50,97, скажем, 51 тпл.
Первичные слои = th Np / Ptpl = 288 / 51tpl = 5,65 слоев. Используйте 6.0 слои.
Пересмотренное Np = 6 x 52 = 312 витков.

9. Вычислите RwP = Np x длина поворота / (44 000 x диам. в квадрате).
TL = pye x H + 2 x (T + S) = 282 мм.
RwP = 312t x 282 мм / (44000 x 1,25 мм x 1,25 мм) = 1,28 дюйма.

10. Вычислить Потери в первичной обмотке% = 100% x RwP / (RwP + Pri load) = 100% x 1,28r / (1,28r + 64r)
= 1,96% = ОК, где требуются максимальные потери Pri <2,5%.
Для первичного = 32r, потери P = 100% x 1,28r / 33,28r = 3,9%

11. Рассчитайте ожидаемое Lp = 1,26 x Np в квадрате x Afe x µ / ( 1000000000 x ML. )
µ ядра E + I GOSS будет варьироваться от примерно 1000 для низкого Bac для большинства уровни прослушивания и, скажем, 5000
для высокого уровня Bac, скажем, 20 Гц.
Для самых низких уровней Lp = 1,26 x 0,312 x 0,312 x 2,091 x 1000 / ( 1000 x 280) = 0,92H.
Для самых высоких уровней µ = 5000, Lp = 4,6H

12. Рассчитайте минимальное необходимое значение Lp, где XL = RL на 14 Гц. Lp = 64r / (6,28 x 14 Гц) = 0,72H
Минимальное значение Lp при µ = 1000 = 0,92H = ОК.

13. Рассчитайте высоту шпульки для вторичной обмотки.
Общая максимальная допустимая высота для всего содержимого шпульки = 0,8 x В = 0,8 х 25 мм = 20 мм.
Основная высота = 6 x 1.351 мм = 8,106 мм.
Общая максимальная высота вторичной обмотки и изоляции = 20–8,106 мм = 11,894 мм.
Allow Sec. Высота намотки такая же, как Pri = 8,106 мм. Высота изоляции = 11,894 мм — 8,106 мм = 3,78 мм.
Примечание. Изоляция может быть 10 x 0,20 мм Nomex = 2,0 мм, обмотка Sec высота может составлять 9,894 мм.

14. Выберите шаблон последовательности чередующихся секций для широкого ширина полосы = 3P + 4S = S-pp-S-pp-S-pp-S.
Подтвердите слои сечения. Первичный имеет 2 слоя проволоки в каждом из 3 секции, вторичный имеет 1 слой проволоки в каждой
из 4 секций.

15. Рассчитайте максимально возможный диаметр вторичного провода = Sec провода. высота / без слоев = 9,894 мм / 4 = 2,473 мм.
Выберите размер провода = 2,366 мм для меди диаметром 2,24 мм.

16. Рассчитайте возможное сечение tpl = Bww / oa Sec dia = 71 мм / 2,37 мм = 30тпл.

17. Рассчитайте возможные нагрузки P: S TR и ZR и Sec для 312 Первичные витки: 1 возможный слой 30 т вторичный.
т.р. = 312/30 = 10,4. ZR = 108,16: 1. Для Pri RL = 64r, Sec = 64 / 108,16 = 0,592р.
Для серийных 4 x 30 тс, Ns = 120 т, нагрузка сек может быть 9,44р.
Диапазон секундных нагрузок слишком мал. Требуемый диапазон секундных нагрузок = 1r0 до 16r0.

18. Рассчитайте количество оборотов в секундах для нагрузки в секундах = 1r0. ZR = 64r / 1r0 = 64 : 1. TR = 8,0: 1,0. Ns = 312т / 8,0 = 39 оборотов. Нагрузка
сек для 39t = 1.0r и для 4 x 39t последовательно 156t = 16r0.

19. Делятся ли ходы Sec на шаге 18 точно на 12? Да, 156т / 12 = 13.00.

20. Рассчитайте сечение провода Sec = 71мм / 39tpl = 1.Диаметр 820 мм, выберите диаметр 1,813 мм для диаметра меди 1,70 мм.
Следовательно, 4 слоя Sec могут иметь один слой, разделенный на 3 равновитковые обмотки для получения большего количества совпадений полезной нагрузки
: —
Таблица 3. Соответствие полезной нагрузки.

Pri = 6 x 52t Np 312t	4 // 39 т Ns = 39 т	3 // (39т + 13т ) Нс = 52т	2 // (39т + 39т ) Нс = 78т	серии 3 x 39 т нс 117т	серии 4 x 39 т Нс = 156 т	RwP убыток%	RwS убыток%
128р	2.00r	3,55r	8.00р	18.00р	32.00р	0,9%	1,2%
64р	1.00r	1.78r	4.00r	9.00р	16.00р	2.0%	2,4%
32р	0,50r	0,89r	2,00r	4,50r	8.00р	3,9%	4,6%

21. Рассчитайте% потерь в обмотке Sec.
Максимальные потери указаны для серий 3 x 39 т. Rw для 39т = 39т x 282мм / (44000 х 1.7мм х 1,70 мм) = 0,087р.
Обмотки в диапазоне 39t + (2 // 39t) + 39t = 117t, RwS = 0,087r + 0,043r + 0,087r = 0,217r.
Где Sec = 9r0, потери RwS% = 100% x 0,217r / (0,217r + 9,00r) = 2,35%.
Sec = 4,50r, RwS% = 4,60% и Sec = 18r0, RwS% = 1,20%.

22. Рассчитайте максимальные общие потери P + S для 32r: 4r5 = 3,9% + 4,6% = 8,5% <10% = ОК.
Если усилитель Rout = 3r2, рассчитайте выходное сопротивление для нагрузки Sec. для 32р: 4р5 использовать.
Маршрут при сек = 0.45r, SMT Rw всего при sec = 8,5% x 4r5 = 0,38r, итого Rout = 0,83р.
Коэффициент демпфирования = 4r5 / 0,83 = 5,4.
Если SMT используется для 64r: 9r0 и amp Rout = 6r4, при Sec Rout = 0.9r, и SMT Rw = 4,4% x 9r0 = 0,4r.
Общий проход = 0,9r + 0,4r = 1,3r, DF = 9r0 / 1,3r = 6,9.
Лучшее пеленгирование достигается при использовании достаточного количества NFB на усилителе для уменьшения амплитуды. Маршрут.

23. Рассчитайте LL = 0,417 x Np в квадрате x TL x [(2 x n x c) + a] / (1 000 000 000 x n в квадрате x b)
, где LL = индуктивность рассеяния по Генри, 0.417 — постоянная для все уравнения работают, Np =
витков первичной обмотки, TL = средняя длина витка вокруг бобины, 2 — постоянная поскольку на каждом конце
слоя имеется область, где происходит утечка, n = количество диэлектрических зазоров, то есть концентрические зазоры между слоями
P и S обмоток. c = диэлектрический зазор, т.е. расстояние между поверхностями медных проводов обмоток P и
S, a = высота готовой обмотки в бобине, b = ширина намотки
поперек шпульки.Все расстояния указаны в мм!

SMT-1, LL = 0,417 x 0,312 в квадрате x 282 мм [(2 x 6 x 0,25 мм) + 17 мм] / (1000 x 6 x 6 x 71 мм)
= 0,0895 мГн = индуктивность рассеяния в первичной обмотке.
Предположим, что выход усилителя = 6r4, первичный вход SMT = 64r, затем ответ -3 дБ Полюс F — это где XLL = 64r,
F = 64r / (6,28 x 0,0000895H) = 114 кГц,> 50 кГц = ОК.
Где первичная нагрузка SMT = 32r, полюс -3 дБ = 57 кГц, ОК.

24. СМТ-1. Все детали намотки и шпульки.
Рис. 5. SMT-1 для Pri 128r — 8r0, Sec 0r5 — 32r0.

SMT-1 с Np = 312 витков рассчитан для соотношений нагрузок = Pri 64r : От 1r0 до 16r0 сек.
Но его можно использовать для 128r: 2r0 до 32r0, а для 32r0: 0r5: 8r0.

Он также может иметь Np = 156 витков, где каждая 1/2 первичной обмотки параллельно.
Это дает коэффициенты нагрузки от 16r0: 1r0 до 16r0, а для 32r0: 0r5 до 8r0.

АЧХ и потери в обмотках будут одинаковыми для Первичная = 312 витков или 156т.
Для Np = 312t: —
Первичная нагрузка 128r, 80Vrms = 50W, Fsat = 18Hz.
64r0 первичная нагрузка, 56,5Vrms = 50 Вт, Fsat = 12,9 Гц.
32r0 первичная нагрузка, 56,5 В среднекв. = 100 Вт, Fsat = 12,9 Гц.

Где Np = 156t: —
16r0 первичная нагрузка, 28,3Vrms = 50W, Fsat = 12,9Hz.
8r0 первичная нагрузка, 28,3 Vrms = 100 Вт, Fsat = 12,9 Гц.

Если вы не против Fsat, возникающего при более высоком F, тогда более высоком Vac может использоваться для повышения мощности.

Некоторые домашние мастера обнаруживают, что у них есть куча старых силовых трансформаторов из которые, как они думают, могут сделать из
что-нибудь полезное, например SMT.Самый распространенный крупный старый E&I размер ламинирования будет «безотходный узор»
с язычком = 38мм и размером окна 19мм х 57мм. Железо качество старых PT обычно довольно ужасное
, что гарантирует слишком высокое искажение, вызванное железом, а µ низкий, поэтому будет низкая индуктивность.

Для наилучшего SMT или любого OPT, обрабатывающего аудиосигналы F, вам потребуется GOSS E + I или C-core.
Чтобы сделать что-нибудь вроде SMT-1, вам необходимо КУПИТЬ материал сердечника и это расстраивает домашних мастеров, которые ненавидят платить ни за что.Ядро SMT-1 будет около 5 кг, поэтому рассчитывайте заплатить 25 долларов за Кг. Следует использовать только новый обмоточный провод
класса 2, и это будет недешево.

Искажения, вызванные железными сердечниками в аудиосхемах, вызваны изменение индуктивности во время каждого волнового цикла
, поэтому для Vac около точек пересечения синусоидальной волны через ноль L мало но L может быть наивысшим при максимальной конструкции Vac.
3H — основная гармоника, производимая нелинейным железным сердечником. реактивное сопротивление и анализ показали бы, что можно создать эквивалентную сеть из R и диодов из
, чтобы воспроизвести изменение реактивного сопротивления индуктивности и его среднего значения
, но изменение импеданса, скажем, выше 30 Гц — это хорошо предлагаемое значение нагрузки.

Если трансформатор с железным сердечником приводится в действие источником тока, т. Е. источник высокого Z Vac, искажение достигает максимума
при отсутствии нагрузки. Искажение уменьшается, когда нагрузка подключен, но когда источник переменного тока
становится очень низким, это шунтирует очевидную нелинейную сеть в утюг, поэтому искажения сведены к минимуму.

Значит, с SMT-1 при настройке на работу 64r0: 4r0 утюг искажения максимальны, когда на усилителе Rout
выше 100р.Но если усилитель — OTL и GNFB достаточно, amp Rout может стать, скажем, 10r0,
, и это шунтирует первичную индуктивность и ее нелинейную сеть со средним Z выше основного L.
, если SMT имеет коэффициент нагрузки 64r: 4r0, тогда ZR = 16: 1.0, поэтому 10r0 для amp Rout становится 0,62r на вторичной обмотке
SMT.

ЕСТЬ ПРИМЕРЫ транссексуалов, соответствующих динамикам, которые используют автоматический трансформатор с ОДНОЙ обмоткой на
дает входную нагрузку = 8r0 и с отводами для нагрузок динамика 4r0, 2r0, 1r0, 0r5.Один тип, который я тестировал, — это
Paul Speltz на http://www.zeroimpedance.com
Это тороидальный тип с отличной полосой пропускания до 500 кГц. Два аудиофилы здесь, в Канберре, купили их
и остались очень довольны. Один купил простую версию без коробки который меня попросили вложить в коробку.
Я сделал деревянный ящик, установил трансмиссию внутри и окружил с уплотненным сухим песком. Я использовал пенопласт
между крышкой и песком, чтобы поддерживать некоторое активное давление на содержание.Трансформатор был прикреплен силиконом к нижней части
коробки, поэтому проскальзывание невозможно.

Я обнаружил, что тороидальные обмотки очень плохо намотаны, но измерения были очень хорошими. Тороидальные трансформаторы
сложно обойтись без тороидальной намоточной машины. Я однажды перемотайте вручную пару силовых трансформаторов
, сделав челнок из деревянного дюбеля диаметром 20 мм и длиной около такая же, как длина 1 витка для сердечника
мощностью 500 ВА. Проволока сначала была намотана на шаттл, а затем размотана на сердечник. прохождение челнока через отверстие сердечника и натяжение проволоки
плотно, а скорость намотки очень мала, поэтому один трансформатор тоже 2 дня заводить.

Домашнему мастеру придется много думать о том, где лежат все витки и как он наматывает тороид на широкую полосу пропускания.
Попытка сделать автотрансформатор с низкими потерями в обмотках и хорошая ВЧ, где TR превышает 3: 1, может быть
сложным. При TR = 3: 1 может быть 300 т на одну обмотку, а отвод на 100т для общей обмотки. Общая обмотка
должна состоять из 2 параллельных обмоток по 100 т. для общей обмотки намотан поверх
первых 200т.

Для изоляции между слоями следует использовать тканую полиэфирную ленту. потому что он позволяет легко пропитать лак
, когда намотанный тороид замачивают в банке с лаком.

О тороидальных трансформаторах можно многое узнать, и я не эксперт, потому что я обнаружил, что тороидальные сердечники
когда-либо были полезны только для audion F, где не было тока Idc возможно, что характерно для всех PT и некоторых OPT
, которые соединены с лампами или МОП-транзисторами с C. Мне не понравился ни один из тороидальные ОПТ и ПТ, которые я нашел в оборудовании
, меня попросили отремонтировать или перепроектировать.

Итак, мой простой совет по поводу тороидалов своими руками — «НЕ ДЕЛАЙТЕ ЭТО» и используйте E + I или C-сердечники и намотанные шпульки.

Любой однообмоточный трансформатор с отводами, т. Е. Автотрансформатор. намотанный на бобину для сердечников E + I или C,
будет хорошо работать на частоте 50 Гц, не беспокоясь об индуктивности рассеяния. у меня есть ПТ 200 ВА на стенде с множеством обмоток 20 В переменного тока
последовательно и для входного сетевого питания 240 В переменного тока, все намотаны на двойной выход C-corest. Я использую поворотный переключатель с высоким номинальным током, чтобы
получить переменный переменный ток, подходящий для паяльника или чего-либо еще где мне может потребоваться подавать низкий уровень переменного тока при 50 Гц,
, поэтому мой переключаемый СТ функционирует как вариак.

Но с этим набором автотрансформатора для входа 240 В переменного тока и 20 В переменного тока выходного сигнала, его F-характеристика более 50 Гц очень ограничена
, потому что индуктивность рассеяния очень высока между одной частью 20 В переменного тока обмотки и всех витков последовательно для
240Vac. Для входа 240 В переменного тока и для входа 200 Вт входная нагрузка = 288r, а на входе Iac = 0,83 А. Если обмотка
с общей нагрузкой рассчитана на 20 В переменного тока и Po = 200 Вт, выходная нагрузка = 2r0, и нагрузка Iac = 10А. Ток в общей обмотке
= выходной ток нагрузки — входной ток нагрузки = 10А — 0.83A — 9.17A. Этот IAC скоро перегреет обмотку 20Vac
, поэтому я никогда не буду использовать нагрузку 2r0 и буду иметь минимум нагрузка для 20Vac 10r, для 2A max Iac.
Это означает, что выходная мощность Po = 40 Вт, а входная нагрузка = 1,440 r для входа. 240Vac.

Если бы я поднял F для 240V: 20V autoT, я бы нашел при ответе F2 будет обрезаться ниже 1 кГц.
Если бы я хотел увеличить отклик, мне пришлось бы добавить еще 4 Обмотки на 20 В переменного тока и равномерно чередовать их
со всеми другими обмотками, как я показываю на многих своих бобинах OPT схемы слоев.Все обмотки на 20 В подключены параллельно,
и могут быть включены последовательно с остальными обмотками для входа 240 В. Таким образом, правила для хорошего высокочастотного отклика от
autoT такие же, как и для изолирующих трансформаторов.

Предположим, у вас есть 8 слоев проволоки на данной катушке на одну обмотка, занимающая окно 19мм х 57мм.
Предположим, вы выделяете два нижних уровня для общей вторичной 2r0. TR = 4: 1, поэтому ZR = 16: 1
, поэтому входная нагрузка = 16r0. Вы можете обнаружить, что пропускная способность HF не достичь 8 кГц.Для увеличения пропускной способности 2 слоя
, используемые для 2r0, можно переместить снизу вверх, чтобы они стали 3-м. и 6-й слой намотан. Серия
с 6 последовательными обмотками с 2-мя последовательными обмотками также сохраняет то же самое, и пропускная способность будет увеличена. Но вы,
, обнаружите, что обрезка ВЧ все еще слишком низкая. Лекарство — добавить еще 2 намотка слоев всего 10 слоев. Может быть
10 слоев, пронумерованных от 1 до 10, с номерами 2, 4, 7, 9. к обмотке с общей нагрузкой и слоям
1, 3, 5, 6, 7, 8, 10, чередующимся по высоте шпульки.F2 обрезка будет намного выше, чем при использовании всего 2 нижних слоев
из 8 слоев. скомпонованные трансформаторы в слое

Есть несколько тороидальных сетевых трансформаторов, которые имеют 2 x 115 В перем. первичные обмотки, скажем, с 2 вторичными обмотками 50 В переменного тока
и рассчитанные на 300 ВА. Они используются для PT в полупроводниковые усилители, где требуется +/- 70 В постоянного тока
от сети переменного тока в США 115 В или в Китае при 220 В переменного тока и здесь, в Оз с 240В.
Но с обоими первичными обмотками, включенными параллельно, для входа 115 В переменного тока и 300 ВА, входная нагрузка Ом = 44р.При 50 В переменного тока при
сек и при 300 ВА нагрузка сек = 8r3. Если бы секунды были 35 В переменного тока каждая и параллельно, сек нагрузка = 4r0.
Если повезет, вы можете найти сопротивления проводов обмотки первичной и вторичные составляют 2,5% от вышеуказанных значений нагрузки
. Если выбран тороидальный трансформатор тока мощностью 500 ВА с упомянутым переменным током, первичная и вторичная нагрузки могут составлять
. Просто не используйте тороидальный резистор 100 ВА, потому что сопротивление обмотки Rw будет быть слишком высоко.
Тороидальный 115V: 35V здесь подходит только для 44r0: 4r0, и должен быть в порядке для использования с усилителем OTL, который
, возможно, никогда не сможет обеспечить выход 115 В переменного тока и не сможет сделать более 40 В переменного тока, что составляет 36 Вт.
Тороидальный будет иметь Bac = 1,2 Тесла при 50 Гц при 115 В переменного тока, но при 40Vac, Bac = 0,41T для 1,2T при 17 Гц, поэтому
будет нормально работать на НЧ. Но тороидальных ФП со многими доступные отводы вдоль вторичных обмоток, чтобы обеспечить на 3 или
дополнительных выходных напряжений переменного тока и, следовательно, 3 или более различных полезных нагрузки.

Тороидалы только с 1 первичной обмоткой 240 В перем. Тока и, скажем, 2 x 50 В с. обычно Rw слишком велик, если только
не рассчитаны на более 700 ВА.
Упомянутый тороидальный ПТ может быть подключен как автотрансформатор что снижает Fsat, но потери в обмотке Rw
должны быть правильно измерены или рассчитаны.Самый тороидальный ПТ 500 ВА с сердечниками GOSS может иметь достаточно
витков первичной обмотки, так что XLp = сопротивление первичной нагрузки при 20 Гц или ниже при низкий уровень Vac.

Могу только посоветовать вам купить большой тороидальный ПТ. В Австралии, Jaycar имеет 500 ВА 240 В переменного тока: 2 x 50 В переменного тока MT-2146,
примерно за 150 долларов США, ОК для 115r: 5r0. Предлагаю поискать RS-Australia, Altronics или Wes Components.

Я не могу рекомендовать использование каких-либо сетевых тороидальных трансформаторов тока для коэффициента нагрузки 16r0: 4r0, 8r0.

Чтобы проверить любой трансформатор, используемый для SMT, я счел необходимым используйте усилитель с Rout менее 2r0 и полосой пропускания
от 2 Гц до как минимум 1 МГц. Большинство усилителей не могут воспроизводить необходимая полоса пропускания, обычно от 10 Гц до 65 кГц.
Тестирование аудиопреобразователей всегда должно исследовать поведение за пределами обычной полосы пропускания. Уровни тестового сигнала
не должны превышать 3Vrms для SMT, если вы не хотите знать Fsat, для чего может потребоваться вход до сетевого переменного тока
, который легко получить с помощью переменного тока переменного тока или другого переключаемого сетевого переменного тока.Если требуется 40 В переменного тока x 50 Гц через обмотку для достижения насыщения
, то вы можете ожидать, что Fsat произойдет при около 17 В переменного тока при 13 В переменного тока и максимальное значение переменного тока для
этой обмотки при более высоком F не должно превышать 13 В переменного тока.

Для источника переменного тока с широкой полосой пропускания с Rout <2r0, большинство ампер включая твердотельные, не может достичь желаемой полосы пропускания
, поэтому я предлагаю использовать генератор сигналов, который может производить скажем, от 2 Гц до 1 МГц, и это питает каскад дополнительной пары последовательных цепей источника MOSFET класса A
без переменного тока усиление, но с низким роутом.
Рис. 6. Буферный усилитель Mosfet.

Рис. 6 буферный каскад позволяет проводить адекватное тестирование любого аудио трансформатор при F выше насыщения сердечника, скажем, от 2 Гц до более 90 159 4 МГц, где нагрузка выше, скажем, 4r0, где действие класса A происходит до Выход 5,6 В (среднеквадр.). У меня есть предохранитель 3A на
для предотвращения чрезмерного выходного тока Iac и 1N5408 для ограничения обратной ЭДС> 16Впк от любой подключенной нагрузки.
Тестирование нагрузки L до VLF возможно с осторожностью, а нагрузка C до HF.
Для 100 Вт первичной обмотки SMT для 16r0 требуется 40 В переменного тока.F ответ с нагрузкой sec может быть выполнен
с 4Vrms.

Но Fsat можно найти, используя переменный переменный ток 50 Гц от сети, и если SMT имеет Fsat = 14 Гц на входе 40Vac,
, тогда на 50Hz будет Fsat = 142Vac.
Чтобы увидеть начало насыщения сердечника, последовательный датчик тока 1r0 подключается между заземленным концом SMT
и клеммой буфера 0 В. CRO контролирует Iac в 1r0 и на Fsat. искажение быстро увеличивается, когда частота Vac
понижается чуть ниже Fsat.
Тестируемый SMT должен иметь XL = первичный RL на частоте 14 Гц или меньше, поэтому для 16r0, L минимум 0,18H. При 3 Гц XL
= 3r4, поэтому Iac = 1Arms при входном 3.4Vrms, и ничего не готовится, и нет предохранитель перегорел.

Рис. 7. Основы автотрансформатора.

На рис. 7 показана очень простая установка усилителя, питающего динамик. с подключенным SMT. Преимущества автотрансформатора
в том, что потери сопротивления обмотки ниже разделительные трансформаторы, где вторичная нагрузка
составляет не менее 1/2 первичной нагрузки.В авто выше трансформатора, неразделенная часть обмоток от A до E
и от F до B имеет входной ток = 1,75 А для 120 т, и если Rw = 0r5, потеря мощности = 1,53Вт.
Iac в оставшейся общей «вторичной» обмотке с E на F будет найдено = ток нагрузки динамика 5,25А — вход 1,75А
= 3,5А. Количество витков для E-F = 60 тонн, и если такой же диаметр провода существует для всех обмоток Rw = 0,25 Ом и потери
= 3,06Вт. Следовательно, общие потери P + S = 4,6 Вт, т. Е. 9,2% приложенных 50 Вт. для ввода.На приведенной выше диаграмме показан Po
при sec = 49 Вт, что очень оптимистично, и на самом деле можно было бы получить Po = 45,4 Вт прибл.

Если бы разделительный трансформатор имел первичную обмотку 180 т При использовании того же диаметра проволоки необходимо найти большую площадь окна катушки
для 60 т для изолированной вторичной обмотки, поэтому размер окна должен быть больше. Это включает в себя ядро ​​
большего размера, но меньшую высоту стопки, чтобы одна и та же. Но вес увеличился. А длина поворота
может увеличиться.180t для первичных переносов 1,75A, а Rw может стать 0r9. итак потери = 2,75 Вт. При 60 т для вторичной обмотки
с использованием того же диаметра провода, Rw = 0r3 и ток такой же, как для динамик на 5,25 А, поэтому потери в обмотке = 8,27 Вт,
, поэтому общие потери P + S = 11,0 Вт. Общие потери составляют около 18%. Po at sec = 39 Вт прибл.

Для снижения потерь для ОБОИХ типов трансформаторов требуется незначительно разные методы. Для автотрансформатора
обмотка от E до F фактически будет состоять из двух параллельных обмоток. каждые 60т.Это уменьшит вдвое потери в секундах до 1,53 Вт,
и общие потери P + S = 3,06 Вт, или 5,7% от 50 Вт входной мощности. Этот означает, что будет 8 слоев провода
, два из которых будут параллельны друг другу, а два других будут между E и F. и эти 4 обмотки затем будут распределены на
среди оставшихся 4, чтобы минимизировать индуктивность рассеяния и получить наилучшее пропускная способность.

Изолирующий трансформатор должен иметь гораздо большее окно, И для снижения потерь сопротивления размер провода
также должен быть увеличен, И для уменьшения количества витков для при том же Fsat высота стопки должна увеличиваться.
Вторичная обмотка должна иметь параллельные обмотки и / или размер провода, чем основной. Я не могу привести все подробности
, но вы найдете обычный изолирующий трансформатор. должен быть в два раза больше трансформатора auto
, чтобы обеспечить такую ​​же мощность, Fsat и обмотку. потерь, а пример изоляции трансформатора
ниже ……
Рис 8. SMT-2. Изолирующий трансформатор.

Чтобы получить достаточно низкие потери в обмотке с изоляцией SMT, размер сердечника должен иметь окно большего размера
для размещения большего обмоточного провода.Если кто-нибудь пожелает использовать первичную обмотку с потенциалом Vdc
, скажем, до 100Vdc, они могут сделать это безопасно, не беспокоясь о вторичная обмотка и динамик также имеют потенциал
В постоянного тока. Но я рисую выше с обмотками P и S. доведен до 0В на одном конце. Секционные обмотки
расположены в безотходном порядке, поэтому согласование второй нагрузки заменяется на припаял перемычки на клеммной колодке с одной стороны
SMT. Некоторые аудиофилы понимают мои причины, но многие нет, и найти изменяющиеся ссылки sec, чтобы быть Royal
Pain in The Ass.
Имеется 12 первичных соединений, пронумерованных от 1 до 12 в порядке намотки и все подключены последовательно. Есть 12-секундные соединения
, от A до L. Я не включил подробности того, как вы бы расположение печатной платы позволяет легко изменить
передаточных чисел P на S, но один метод имеет 2 утопленных банана 4 мм гнезда для первичного входа и еще 2 для вторичного выхода
, а также восьмеричное гнездо для использования с другими соединенные восьмеричные штекеры для изменения соединения обмоток сек
.

Это прекрасно работает, если владелец системы хочет нагрузку 16r0 для какой бы усилитель у него ни был, и у него есть 3 восьмеричных штекера
, каждый с четкой маркировкой 2r0, 4r0, 8r0, поэтому он должен постараться не потерять 4 вилки, которые он не использует, и, скажем, за 5 лет
, я думаю, почти все владельцы потеряют свои вилки.
Приведенный выше autoT допускает входное значение 28,3 В среднеквадратического значения для 8r0 для 100 Вт с 9,1% потери в обмотке и Fsat 9,5 Гц.
Если входная нагрузка = 16r0, у вас может быть вход 56 В переменного тока для 200 Вт, и Fsat = 20 Гц, потери Rw 4.5%.
Если входная нагрузка = 32r0, у вас может быть вход 56 В переменного тока для 100 Вт, и Fsat = 20 Гц, потери Rw 2,2%.

У кого-то может возникнуть соблазн сделать SMT вторичным в форме, скажем, 4 параллельных обмотки каждая с отводами и
точно так же, как вторичная обмотка с отводами на ламповом усилителе OPT. Но это означает окно сердечника должно быть еще больше, чтобы
могло вместить больше поворотов, и к тому времени использование обычного старого автомобиля SMT без изоляции между P и S
начинает иметь гораздо больший смысл.Так что я не давал подробности, и я оставляю это другим.

Рис. 9. SMT-3. Достаточно простой автотрансформатор на 50Вт. : —

На рис. 9 показана схема SMT-3 для изготовления ряда динамиков. нагрузки «выглядят точно так же», как громкоговоритель с более высокой Z с точки зрения усилителя. Показаны 5 наборов нагрузок для каждого из 3-х номинальных значений входной нагрузки СМТ-3.
Предположим, что требуемая нагрузка усилителя = 32r0. Подключите кабели от усилителя к А и Б на входе СМТ-3.
Подключите кабели от динамика к показанным клеммам: —
C к H = 14r2, C к G = 8r0, D к G = 3r6, E к G = 2r0, F к G = 0r9.
Поскольку существует 5 возможных степеней нагрузки, это было бы очень просто кто-то использовал неправильные терминалы. Они могут
использовать разные терминалы для каждого канала, и я предлагаю всем должны трижды проверять все, что они делают.

Однако, если кабели усилителя идут к A и B, то подключение любой динамик между любыми клеммами C — H
всегда будет давать более высокое значение сопротивления нагрузки между A и B.Если кто-то остается в замешательстве, я предлагаю посоветоваться с более логичным другом
.

При входном напряжении 40 В среднеквадратическое значение Fsat = 12 Гц, где Bac = 1,5 Тесла. Это означает что SMT может справиться с 200 Вт на входе от
до 8r0, глядя на вход SMT-3 A и B.
Потери в обмотке максимальны при минимальной входной нагрузке, например 8r0 между клеммами A и B и там, где выходная нагрузка
самая низкая, 0r22 между E и G. См. Таблицу 4 ниже Рис. 10.

Смущает такое количество подключений? вот макет платы и этикетка : —
Рис 10.Клеммная колодка SMT-3.

Таблица 4. Нагрузки ввода-вывода SMT-3, общие потери в обмотке,%.

Клеммы A-B Первичный 180 т	C-H 120т.	C-H Rw потери%	C-G 90 т	C-G Rw потеря%	D-G 60 т	D-G Rw потери%	E-G 45 т	E-G Rw убыток%	F-G 30 т	F -G Rw потери%
32r0 50 Вт	14r2	0.6%	8r0	1,2%	3r6	1,7%	2r0	2,3%	0r9	2,8%
16r0 100 Вт	7r2	1,3%	4r0	2,3%	1r8	3.4%	1r0	4,5%	0r45	5,5%
8r0 200 Вт	3r6	2,5%	2r0	4,6%	0r9	6,8%	0r5	9,0%	0r23	11%
Коэффициент нагрузки S: P	х 2.22		х 4,0		х 9,0		х 16,0		х 36,0

В большинстве случаев динамик Z не будет ниже 2r0, а общее потери в обмотке не превышают 5%.
————————————————- ————————————————— —

Лишь немногие очень нервничают по поводу подключения нагрузка динамика с сопротивлением <16r0 на выходных клеммах
любого усилителя, такого как OTL с лампами, или bjts, или МОП-транзисторы, все без внешнего трансформатора.
Большинство людей не подозревают об опасности для усилителя. особенно если это твердотельный усилок. Усилители SS
стали намного надежнее, чем были в 1965 году, когда почти все Усилители SS имели конденсатор емкостью 2200 мкФ между твердотельной схемой
и нагрузкой динамика.
Примерно после 1980 года почти все усилители SS работали на постоянном токе максимальное усиление напряжения разомкнутого контура> 20000 и
0,0 Гц. Сеть GNFB поддерживала Vdc на выходе устройства SS очень близко до 0 В постоянного тока и с подключенной нагрузкой
или без нее.Bor Видна сеть GNFB усилителя класса AB мощностью 300 Вт на Рис.1 на
полупроводниковые усилители 1 МОП-транзисторы .

Низкое сопротивление обмотки первичной обмотки любого SMT намного ниже чем сопротивление обмотки катушки динамика.
Ламповые усилители с обычными изолирующими трансформаторами OPT не могут преобразовывать Vdc или Idc, поэтому ламповые усилители могут перегреть только звуковую катушку
с чрезмерным Iac, что случается редко.
Но усилитель SS или трубчатый OTL с прямым подключением к динамику с Звуковая катушка Rw> 16r может быть предметом проблемы
из-за чрезмерного Idc холостого хода в устройствах или несбалансированного Idc в устройствах PP.Если смещение напряжения постоянного тока на выходе было + 0,5 В постоянного тока без какой-либо нагрузки
, NFB может попытаться поддерживать + 0,5 В постоянного тока со всеми нагрузками, и если звуковая катушка динамика Rw = 5r0, в звуковой катушке есть ток 100 мА
. Этого недостаточно, чтобы вызвать слышимое HD или IMD. на низких уровнях, но с SMT Rw первичной обмотки
может быть 0,4r0, и в SMT будет поток 1,25Adc, где Vo = + 0,5 В постоянного тока, и поток Idc в устройствах серии 2
будет сильно разбалансирован.

Усилители SS с прямым подключением после 1980 г. не нуждаются в горшке для регулировка смещения Vdc; GNFB гарантирует, что клемма Vo
на устройствах чрезвычайно близка к 0 В независимо от нагрузки R + C + L используемый.
Но многие другие усилители SS и ламповые усилители OTL нуждались в перед подключением
любой нагрузки установите смещение Vdc на 0В.

Если пара триодов Series PP имеет шины +/- 150 В постоянного тока, Выход Vo обычно идет от катода верхнего триода к аноду
нижнего триода, которые соединены в Vo. Прямое соединение и сеть GNFB для поддержания Vo на уровне 0 В постоянного тока никогда не использовалась

и была бы слишком сложной, чтобы оправдать попытку сделать это. Следовательно Многие схемы OTL с Series PP показывают потенциометр
для регулировки смещения сетки Vdc выходных триодов, чтобы получить Vo до 0Vdc.В Регулировка дрейфует со временем, поэтому с напрямую подключенной звуковой катушкой динамика
или SMT поток Idc от усилителя к нагрузке может стать Значительно нарушен баланс холостого хода Idc в
двух выходных триодах.
Если оба выходных триода смещены на 25% номинального Pda, они становятся склонными к перегреву, если есть поток
+/- Idc от Vo до 0V.
Один триод может иметь слишком большой Idc и перегреваться, в то время как другой триод имеет слишком маленький Idc и работает нормально. Это может привести к тому, что усилитель
впервые будет работать как несимметричный усилитель с плохой конструкцией. несколько ватт, и THD + IMD будет слишком высоким.
Чтобы избежать таких проблем с трубчатыми OTL или некоторыми усилителями SS, DC Заглушку можно припаять внутри усилителя
между выходными клеммами усилителя и выходами устройств.

Усилитель Sugden A1 с двумя блоками питания типа N имеет +47 В постоянного тока. только шина, а напряжение питания от верхнего эмиттера и нижнего коллектора
составляет +23 В постоянного тока. Нет необходимости в +/- рельсах и Используемая электрическая крышка на 10000 мкФ имеет номинальное значение 63 В постоянного тока. Та же самая цепь
1969 года все еще использовалась в A1 в 2012 году, когда мне пришлось массово модифицировать тот, который доставил его владельцу
хлопот.Когда я написал Сагдену по электронной почте, мне сказали: «Мы всегда сделали это таким образом, и мы не меняемся, и мы
продали больше усилителей, чем у вас … и т. д. «. Хорошо, некоторые конструкции будут никогда не менять, но мне пришлось иметь дело с аудиофилами
, которые были сильно разочарованы Sugden A1.

Но использование Sugden выхода C 10000 мкФ является очень подходящей схемой. полностью исключается поток Idc от Vo до 0 В через звуковую катушку
Rw или обмотку SMT. Максимально возможное напряжение постоянного тока через C = 47Vdc, если один или оба BJT выходят из строя.

Но где 2 триода или два mosfet или bjts работают от +/- Vdc rails и имеют свою точку Vo около 0 В постоянного тока, напряжение постоянного тока
через электролитический C слишком низкое для правильной поляризации, и Один из способов получить достаточное напряжение постоянного тока — это использовать 2 конденсатора
по 10 000 мкФ, рассчитанные на 63 В каждый, и последовательно соединить их клеммы + с ampVo и нагрузка, и обе — клеммы
подключены к 10k R, взятым на -35Vdc. Это смещает оба 10kuF на 35Vdc. Но если Vo на усилителе когда-либо переходит в +/- 150 В постоянного тока, конденсаторы
будут ошибочно смещены и ДОЛЖНА быть активной защитой цепь для выключения усилителя, если точка Vo устройства когда-либо поднимается на
до более чем + 10 В постоянного тока или -10 В постоянного тока в течение более 4 секунд.
При последовательном соединении 2 x 10000 мкФ общая C = 5000 мкФ, а если динамик = 4r0, полюс НЧ находится на 8,0 Гц, что нормально.
Усилитель NFB ДОЛЖЕН быть от точки Vo в цепи устройства, чтобы 5000 мкФ — пассивный элемент. См. Страницы каталога wes
по адресу https://www.wes.com.au/mediapub/ebook/wescat2017np/#1400
Самый большой биполярный электрический конденсатор — 470 мкФ, рассчитанный на 100 В.
————————————————- ————————————————— —————
Рис.11.Прототип SMT-4 мощностью 100 Вт на тестовом стенде.

Извините за несколько неаккуратный вид прототипа SMT-4. Есть 8 слоев проволоки диаметром 1,7 мм,
с 34 витками на слой, каждый слой намотан бифилярно Таким образом, имеется 16 обмоток, и они оканчиваются
на 16 выводах с каждой стороны бобины.
Бифилярные обмотки допускают большое количество возможных импедансов совпадает и разрешает эксперименты
с шаблонами чередования для самых высоких ВЧ с нагрузками R и самых низких потери в обмотке.
Очень легко полностью запутаться в любой трансформатор с 16 обмотками и 32
подключениями.

Рис. 12. Основная информация для SMT-4, изображенная на Рис. 11.

На Рис. 12 все детали SMT-4 показаны как можно проще. В бифилярные слои намотки позволяют подключать CT к каждому слою
без наличия двух проводов от 1/2 пути поперек бобины до вышли за щеки шпульки и пересекли
других витков на 90 градусов. Обе обмотки по 17т каждого бифилярного слоя пройти на всю ширину шпульки.Было легко намотать
17т поперек шпульки и оставить зазор между всеми витками. Второй 17т наматывается между витками первых 17t и
, чтобы провод был хорошо уложен, пластиковая лопасть используется для раскачивания поворачивается вместе или отдельно, чтобы в итоге получился красивый плоский слой
с 34t.

Некоторые возможные дополнительные совпадения нагрузки и ссылки не показаны. Где я показываю F + F и I + I, они могут быть связаны
, чтобы получить 34t за F-I. Я также показываю C и L в середине обмоток. для 170t, который преобразует динамик 5r5 в нагрузку усилителя
на 8r0, что не очень полезно в качестве отношения для 136t, где вы get 3r6 преобразован в 8r0, что позволяет многим ppl
с радостью использовать свои динамики 4r0m на выходе усилителя, предназначенном для 8r0, или возможно, используйте выход усилителя с маркировкой 4r0, который
обеспечит максимальную мощность чистого класса A с лучшими звуковыми результатами.

Также можно подключить динамик к D-L

Рис. 13.СМТ-4, подробнее на автотрансформатор.

Рис. 13 включает больше деталей для SMT-4, но более запутанный, несмотря на то, что есть только 8 слоев проволоки диаметром 34 т
и диаметром 1,7 мм.

Хотя это не очевидно на приведенной выше схеме трансформатора, крайние слои 1-2-3-4 и 29-30-31-32
параллельны слоям 9-10-11-12 и 21-22-23-24. В позиции, если эти 4 слоя расположены симметрично
между оставшимися входными слоями в серии 5-6-7-8 плюс 13-14-15-16 и 17-18-19-20 плюс 25-26-27-28.
Чередование, которое я показываю, дало расширение HF как минимум до 50 кГц для наивысшего отношения ZR с входом 8r0: 0r2,
со всеми наиболее часто используемыми отношениями, скажем, 8r0: 2r0, что дает 140 кГц. Это означает максимальное эффективное число
витков между A и B = 6 x 34t = 204t. Всего оборотов = 8 x 34t = 272т.

Параллельные обмотки имеют большую площадь медного сечения для нагрузки для минимальных потерь в обмотке.
Трансформатор можно использовать с обычным несимметричным выходом усилителя. с активным выводом Vo и выводом 0 В.
Я показываю симметричный вход, но работа такая же для SE.

SMT-4 можно использовать в усилителе PP, где используются только МОП-транзисторы N типа в режиме ведомого источника для управления каждым концом
SMT-4 с трансформатором тока, установленным на 0 В, и сбалансированный поток Idc будет быть в каждой симметричной 1/2 обмотки.
Если есть 8 МОП-транзисторов, смещенных для класса A, и каждый смещен для в режиме ожидания Pdd = 16 Вт, мы могли ожидать 7 Вт класса A с
56 Вт общего класса A Po. Если Vs-s на обмотке = 28.3Vrms, тогда Входная нагрузка SMT4 = 14r3. Каждый МОП-транзистор
будет иметь напряжение Vd-s = 14,2 В среднеквадратического значения и мощность 7 Вт, поэтому его RLs = 28r8. Iac = 0,49 Arms, поэтому Id в режиме ожидания = 0,7 постоянного тока, а Ed = 23 В постоянного тока.
Если Ed = 33Vdc и Id = 0.5Adc, существует значительный Po класса A. плюс высокий класс AB намного выше. МОП-транзисторы
будут звучать намного лучше, чем большое количество энергоемких триодов в устройство OTL.

Таким образом, SMT-4 может использоваться в качестве выходного автотрансформатора, который я может вызвать OPAT, имя, которое никто не дал
этому приложению-преобразователю.

Самый простой вариант использования SMT-4 — это подключение A и B к Клеммы Com и 8r0 для многих усилителей мощности
с трубками из полипропилена, которые были плохо спроектированы для обеспечения абсолютного максимума Po при подключении 8r0, что вынуждает лампы
проводить большую часть своей жизни, работая в наиболее нестандартных линейная область для создания небольшого количества класса A
и большого количества класса AB, которые никогда не могут быть использованы собственник. Разработчикам усилителей предлагается сделать так, чтобы их усилители
производили большое количество Po, которое с большей вероятностью будет продано покупателям, которые совершенно не осведомлены ни о чем техническом.
16r0 будет лучшей нагрузкой для терминалов Com-8r0, и использование SMT-4 позволяет использовать громкоговорители 9r0, 7r1, 4r0, 1r8 до
, что дает входную нагрузку 16r0.

Рис 14. SMT-4. Клеммная колодка динамика.

На рис. 14 показаны соединения проводов на 32 клеммах. установлен на трансформаторе по 16 на каждой стороне
. Также показаны соединения проводов с нижней стороной 4-миллиметрового банана. гнезда A и B для усилителя и гнезда C — L
для банановых вилок 4 мм кабеля динамика.Банановые розетки должен быть установлен на вертикальной плате, прикрепленной
к корпусу трансформатора, чтобы все клеммы были хорошо видны при стоя за штабелем оборудования.

SMT-4 должен быть заключен в фанерный ящик с использованием 17-мм морской слой, хорошо прикрученный и приклеенный к одной алюминиевой вертикальной боковой панели
, просверленной для утопленного банана 4 мм. заглушки для A — L из красного или черного пластика.
Таблицу сопротивления нагрузки и другие таблички следует составлять хорошо приклеивается к алюминиевой пластине и покрывается лаком.

Ящик из листовой стали также может быть изготовлен с одной съемной стороной и с зазором 12 мм между коробкой и сердечником
или обмотками. Это следует заполнить сухим песком перед пластиной с проводка привинчивается, чтобы боковые стенки коробки
не вибрировали. Стальной ящик обеспечивает хорошее магнитное экранирование, но SMT должен располагаться подальше от другого оборудования
на подставке для оборудования или сразу за динамиками на этаж.

Результаты испытаний SMT-4. Я протестировал вышеуказанный трансформатор, используя буфер mosfet и источник синусоидального сигнала 3Vrms
от 2 генераторов, обеспечивающих полосу пропускания от 2 Гц до 4 МГц, с выходом буфер = 1r3.Без какой-либо подключенной нагрузки полоса пропускания
между G и H была абсолютно плоской, начиная с уровня ниже 10 Гц. до 1 МГц, с пиком +1 дБ при 900 кГц.
Был пик + 3 дБ на частоте 2 МГц, а затем выходной сигнал снизился более чем 12 дБ / октава с другими пиками и
нулей уменьшающихся уровней. Использование прямоугольной волны 465 кГц показало некоторые Частоты небольшого вызывного сигнала от 4 МГц до 90 159 10 МГц.

Проблемных резонансов ниже 1 МГц не было. Чистая нагрузка C 2 мкФ не производил большого количества звонков, и
был лучше, чем многие другие аудиопреобразователи.

F2 -3 дБ на ВЧ с чистой нагрузкой R на G-H были 4r0 = 240 кГц, 2r0 = 140 кГц, 1r0 = 70 кГц.
Для других нагрузок с более высоким входным сопротивлением HF F2 был чуть выше. Утечка L в первичной обмотке <10uH.
Емкость шунта = незначительная.

С Np = 204 витка для SMT, Afe = 44 мм x 50 мм, µ max = 8000, и ML = 245 мм, а при высоком уровне сигнала
при 50 Гц, максимальное Lp = 4,0 Генри. Lp намного больше, чем нужно должно быть, но при очень низком уровне Vac менее
0.5 В среднеквадр. На входе для нормального прослушивания, минимальное напряжение µ быть всего 1000, что дает Lp = 0,5H.
Это нормально, потому что Lp имеет XL = 32r на 10 Гц, поэтому нагрузка усилителя становится 22r при 10 Гц, что не вызывает проблем.

SMT-4 может выдавать гораздо большую мощность, чем большинство ламповых усилителей. Можно подумать, что можно использовать
SMT-4 для усилителя SE мощностью 30 Вт с Idc 3,2 А с сердечником с зазором. 4 х МОП-транзисторы типа N в классе A
могут использоваться в режиме ведомого источника с SMT между источниками и 0 В.Но с общее Rw = 0,345r, Vdc на обмотке
= 1,1Vdc, и подключение любого динамика вызовет поток Idc в динамик, поэтому динамик должен быть подключен к SMT
с емкостью 10 000 мкФ, что является дополнительной проблемой, которой следует избегать. Я предлагаю пытаться использовать SMT-4 для использования SE не стоит пытаться достичь
, а работа PP намного лучше.

При отсутствии несбалансированного Idc поведение насыщения сердечника определяет количество железа и оборотов, а не Lp.
У моего ядра GOSS с максимальным переплетением лам µ = 17000.Но Я разделил балки E + I на подстека
7E и 7I, в которых 7E обращены в одном направлении. Каждый субстек был собираются в отверстие для бобины в чередующемся направлении
, что снижает µ max до 9000, и если сердцевина имеет дополнительные стопки скажем, 15E и 15I, возможно, µ max будет
между 3000 и 5000, что дополнительно снижает риск насыщения с паразитными НЧ сигналами ниже 10 Гц с высокой амплитудой
. Большинство аудиозаписей не содержат таких случайных НЧ волны. Усилители должны иметь очень небольшой коэффициент усиления
ниже 5 Гц, чтобы прерывистое подключение предусилители или фонокорректоры не вызывают срабатывания каких-либо устройств
с большими токами НЧ.

Есть вопросы?
————————————————- ————————————————— ———-

Определения используемых здесь терминов: —
R — сопротивление в Ом, а R = V / I , где V — напряжение в вольтах, приложенных к R, а I — это ток
в амперах, протекающий через R в результате приложенного напряжения V.

RL — это резистивная нагрузка, которая представляет собой сопротивление провода или изготовленный резистор, используемый в цепи, где активные устройства
, такие как электронные лампы или твердотельные устройства, вызывают изменение ток, чтобы освободить власть.

RLdc = нагрузка между шиной питания постоянного тока и трубчатым анодом или катодом изменить ток.

RLa = нагрузка переменного тока, производимая на аноде.

RLa-a = нагрузка для двух двухтактных анодов для подачи двух трубок противоположные фазированные напряжения на каждом конце RLa-a.

P — обозначение мощности как тепла, измеряемого в ваттах, рассчитанных P = V x I, или V в квадрате / R или I в квадрате / R.

Po = выходная мощность.

Контакт = потребляемая мощность.

L = индуктивность в Генри, миллигенри, мГн или миллионных долях Генри, ну.

Lp = первичная индуктивность первичной обмотки.

Lsec = индуктивность вторичной обмотки.

LL = индуктивность рассеяния между двумя обмотками.

C = емкость в Фарадах, Ф, миллионных долях Фарад, мкФ или миллиардных долей фарада, нФ,
или 1000 миллиардных фарада, пико фарада, пФ.

X — реактивное сопротивление в омах для L или C. действительно только для одной частоты синусоидальной волны.
Значение реактивного сопротивления C = XC и L = XL.

XC = 1000000 / (2 x пик x частота в герцах x C в мкФ) = 159000 / (F x CuF) r, Ом.

Герц = частота, измеренная в циклах в секунду, Гц или килоциклах в секунду, кГц, или миллионы
циклов в секунду, МГц.

XL = 2 x pye x F в герцах x L в Генри = 6,28 x F x L r, Ом. pye = 22/7 = 3,1428

Ra = динамическое сопротивление анода в Ом, r.

µ = коэффициент усиления вакуумной лампы.µ = gm x Ra, где gm = крутизна Ампер / Вольт, Ra в r

гм = крутизна устройства в А / В или мА / В.

µ = также означает проницаемость железного сердечника, число, которое зависит от F и применил Vac, чтобы запомнить контекст µ.

Z = полное сопротивление, выраженное в омах, для любой комбинации R, L или C соединены вместе, и такие части цепей
с R плюс L и / или C называются сетями. В импеданс любой сети, измеренный между любыми двумя точками
, зависит от частоты приложенного синусоидального напряжения из одной точки в другую.Расчет импеданса
между двумя точками, подключенными к более чем одному R и L. и C может быть почти невозможно вычислить,
и лучше всего рассчитывается с помощью программного обеспечения и ПК, хотя простой R + C и сети L + R могут быть легко рассчитаны.
Но без вычислений приблизительную оценку Z можно сделать и значения сокращаются путем измерения до тех пор, пока не будет получено
желаемых F-отклика и Z. Следующие формулы не включает частоту F. Но значения сопротивления XC или
XL включают частоту.
Я не извиняюсь за то, что говорю, что вы должны учитывать многие вещи, если вы должны произвести точные вычисления относительно
сетей L + C + R, и вы должны быть осторожны при их измерении. это бесполезно впадать в истерику, когда я ожидаю, что
вы поймете детали, и будете считать и обдумывать вещи что не просто !!!!!.

Например, для параллельного подключения R + C, Z (R // C) сети = 1 / квадратный корень из (1 / R в квадрате + 1 / XC в квадрате) ,
Z в омах r, R в омах r, C в фарадах.

Для последовательных R + C: Z (R + C) = квадратный корень из (XC в квадрате + R в квадрате) в омах, где R — ом, r,
C в фарадах и XC в омах, r.

Аналогично, для параллельного R + L, Z (R // L) = 1 / квадрат корень из (1 / R в квадрате + 1 / XL в квадрате) Ом, r.
Для ряда R + L: Z (R + L) = квадратный корень из (R в квадрате + XL в квадрате) .

Например, XC для 2 мкФ составляет 79,5 Ом при 1 кГц. Импеданс скажем R = 79,5r плюс 2 мкФ параллельно — 56.2 Ом.
Где XC = R, тогда XR // C = 0,707 x R.
В серии 79,5r плюс 2 мкФ имеет Z = 112,4r. Обратите внимание на X (C + R) = R х 1,414.
