Устройство заземления уз вли. Повторное заземление ВЛИ: схема, требования ПУЭ и рекомендации по монтажу

Что такое повторное заземление ВЛИ. Для чего оно нужно. В каких местах делается повторное заземление. Какие требования предъявляет ПУЭ. Как правильно выполнить монтаж повторного заземления ВЛИ.

Что такое повторное заземление ВЛИ и для чего оно нужно

Повторное заземление ВЛИ представляет собой преднамеренное электрическое соединение нулевого провода воздушной линии электропередачи с изолированными проводами (ВЛИ) с заземляющим устройством. Оно выполняется для обеспечения электробезопасности при эксплуатации воздушных линий.

Основные цели повторного заземления ВЛИ:

• Снижение напряжения прикосновения и шага при замыканиях на землю
• Создание дополнительных путей для протекания токов короткого замыкания
• Выравнивание потенциалов на металлических частях оборудования
• Защита от перенапряжений при грозовых разрядах

Правильно выполненное повторное заземление повышает надежность и безопасность электроснабжения потребителей, подключенных к ВЛИ.

Требования ПУЭ к повторному заземлению ВЛИ

Правила устройства электроустановок (ПУЭ) устанавливают следующие основные требования к повторному заземлению ВЛИ:

• Повторное заземление выполняется на опорах ВЛИ
• Сопротивление заземляющего устройства не должно превышать 30 Ом
• Заземляется PEN-проводник или нулевая жила
• На железобетонных опорах PEN-проводник присоединяется к арматуре
• На деревянных опорах заземляются все металлические элементы

Соблюдение этих требований обеспечивает эффективность повторного заземления для защиты от поражения электрическим током.

В каких местах выполняется повторное заземление ВЛИ

Согласно ПУЭ, повторное заземление ВЛИ необходимо выполнять в следующих местах:

• На концевых опорах ВЛИ
• На отпаечных опорах к вводам в здания
• На анкерных опорах
• Не реже чем через каждые 200 м магистрали ВЛИ
• В местах пересечения с ВЛ напряжением выше 1 кВ

Для линии длиной 800 м повторное заземление рекомендуется выполнить как минимум в 5-6 точках. Это обеспечит необходимый уровень электробезопасности.

Схема повторного заземления ВЛИ

Типовая схема повторного заземления ВЛИ включает следующие элементы:

• Заземляющий спуск — провод, соединяющий PEN-проводник с заземлителем
• Заземлитель — металлический электрод, погруженный в грунт
• Зажим для присоединения заземляющего спуска к PEN-проводнику
• Контактное соединение заземляющего спуска с заземлителем

На железобетонных опорах заземляющий спуск присоединяется к арматуре. На деревянных опорах заземляются все металлические элементы.

Как правильно выполнить монтаж повторного заземления ВЛИ

При монтаже повторного заземления ВЛИ необходимо соблюдать следующие правила:

1. Выбрать место для заземлителя на расстоянии 0,5-1 м от опоры
2. Забить в грунт вертикальный заземлитель длиной не менее 2,5 м
3. Проложить заземляющий спуск от PEN-проводника к заземлителю
4. Присоединить спуск к PEN-проводнику с помощью прокалывающего зажима
5. Соединить нижний конец спуска с заземлителем сваркой или болтовым соединением

Сопротивление смонтированного заземляющего устройства должно быть измерено и не превышать 30 Ом. При необходимости сопротивление снижают путем забивки дополнительных заземлителей.

Типы проводников для повторного заземления ВЛИ

Для выполнения заземляющих спусков при повторном заземлении ВЛИ могут применяться следующие типы проводников:

• Стальная оцинкованная проволока диаметром 6-10 мм
• Стальная полоса сечением не менее 40 мм2
• Медный одножильный провод сечением не менее 16 мм2
• Алюминиевый провод сечением не менее 25 мм2

Выбор типа проводника зависит от условий прокладки и агрессивности грунта. Наиболее часто применяется стальная оцинкованная проволока как наиболее экономичный вариант.

Особенности повторного заземления на деревянных опорах

При выполнении повторного заземления ВЛИ на деревянных опорах необходимо учитывать следующие особенности:

• Заземляются все металлические элементы опоры — крюки, штыри, траверсы
• Заземляющий спуск прокладывается открыто по стойке опоры
• Для защиты от механических повреждений спуск закрывается деревянной рейкой
• В верхней части опоры устанавливается разъединитель для измерений

Особое внимание уделяется защите деревянных элементов от загнивания в местах контакта с металлическими частями. Для этого применяются изолирующие прокладки.

Контроль состояния повторных заземлений ВЛИ

Для обеспечения надежной работы системы повторного заземления ВЛИ необходимо периодически проводить следующие мероприятия:

• Осмотр видимой части заземляющих устройств
• Измерение сопротивления заземлителей
• Проверка целостности заземляющих проводников
• Подтяжка контактных соединений
• Восстановление антикоррозионных покрытий

Рекомендуемая периодичность контроля — не реже 1 раза в 6 лет. При обнаружении дефектов проводятся внеочередные проверки и ремонт заземляющих устройств.

Устройство заземления ВЛИ-0,4 кВ УЗ ВЛИ

Московский завод высоковольтной арматуры, ЗАО



Область применения





Предназначено для стационарного выполнения закорачивания и заземления ВЛИ-0,4 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1 кВ. Данное решение по организации заземления ВЛИ, обеспечивающее безопасность работ, является сегодня наиболее надежным и удобным в эксплуатации.

Устройство заземления УЗ ВЛИ устанавливается на железобетонных стойках типа СВ. Вывод проводов осуществляется снизу устройства. Степень защиты устройства — IP43 по ГОСТ 14254-96.



Технические характеристики



№	Наименование параметра	Значение
1	Номинальное рабочее напряжение, кВ	380/220
2	Номинальный ток, А	250
3	Ток термической стойкости (1с), кА, не менее	3,2
4	Номинальная частота, Гц	50
5	Механическая износостойкость, циклов (включение — произвольная пауза- отключение)	2000
6	Количество полюсов, шт.	4 (3 ф.+1 уп. осв.)
7	Количество шлейфов для подключения к ВЛИ, шт.	5 (3 ф.+1 уп. осв.+0)

8	Длина шлейфов проводов, м	6
9	Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1
10	Масса, кг., не более	15



Комплект поставки



Поз.	Наименование	Кол-во	Примечание
	Устройство УЗ ВЛИ:
1	Устройство заземления	1
2	Ручной привод	1	В комплекте с УЗ ВЛИ
3	Шлейфы проводов подключения к ВЛИ (СИП-2 3х35+54,6+16)	5	В комплекте с УЗ ВЛИ
4	Крепежные элементы (комплекты)	5	В комплекте с УЗ ВЛИ
	Линейная арматура:
5	Зажим ОР-645	5
	Стальные конструкции:
6	Круг d=10 мм	3,5 м
7	Хомут Х-181 с плоской планкой	1



Устройство заземления ВЛИ — 0,38 кВ типа УЗ ВЛИ ТУ ВУ 400195584.025-2006 в Минске, цена —

розничная, c ндс

— —

По запросу

Бренд

не указан

Артикул

не указан

Код товара

M0000002815

В наличии (поставщик)

0

Описание

Характеристики

Файлы

Брeнд:не указан

Высота, U:нет значения

Габариты мм*мм:нет значения

Способ монтажа:навесной

Повторное заземление ВЛИ: схема, видео, нормы ПУЭ

Повторное заземление ВЛИ — это преднамеренное соединение нулевого провода с заземляющим устройством в в электроустановках до 1 кВ, которое может иметь электрическую связь с заземляющим устройством источника электропитания. ВЛИ представляет собой воздушную линию на опорах из железобетона или дерева с самонесущими изолированными проводами (СИП). Ниже мы расскажем читателям сайта Сам Электрик, как правильно сделать повторное заземление воздушных линий электропередач и для чего это нужно.

Виды опор

Деревянные

Деревянные опоры применяются в настоящее время ограниченно, основном в малонаселенных пунктах. Они обладают такими преимуществами, как низкая себестоимость изготовления и простота установки, легкий вес, высокая устойчивость к нагрузкам. К тому же древесина является хорошим диэлектриком, что увеличивает безопасность эксплуатации. К недостаткам деревянных опор можно отнести необходимость подбора бревен для одной ВЛ с одинаковыми диаметрами для обеспечения одинакового распределения нагрузки, высокую подверженность механическим повреждениям и быстрому износу древесины при эксплуатации. Чтобы устранить негативное влияние окружающей среды и уменьшить процессы гниения, деревянные опоры пропитывают или покрывают специальными составами.

Изготавливают опоры из дерева хвойных пород. Диаметр бревен и длина подбирается по классу опоры. Классификация опор составлена таким образом, бревно определенного диаметра верхнего торца и определенной длины должны иметь соответствующий вес или объем. Деревянные опоры могут относиться к классу L, M или S

Опоры для ВЛ до 1 кВ должны иметь диаметр не менее 14 см. Высота опор — от 6 до 13 метров. В зависимости от класса древесины и ее кубатуры опоры могут весить от 180 до 350 кг.

Железобетонные

Железобетонные опоры более прочные и устойчивые, чем деревянные. Срок их износа существенно больше, чем у деревянных опор, поэтому они получили наибольшее распространение при строительстве ВЛ разного уровня напряжения.

Железобетонные опоры производят из армированного бетона, перед изготовлением их рассчитывают в зависимости от того, какую роль будет выполнять опора в воздушной линии. Требования по распределению нагрузки устанавливаются ГОСТ И ПУЭ.

Классифицируются железобетонные опоры в следующем порядке:

• специальные — предназначены для определенных условий: климатических, при переходах через препятствия, при пересечениях ВЛ и других;
• концевые — устанавливаются в конце ВЛ;
• угловые — используют на поворотах ВЛ;
• анкерные — осуществляют натяжение проводов на прямых участках;
• промежуточные — поддерживают, но не натягивают провода.

Применяются железобетонные опоры во всех ВЛ — как с обычными проводами, так и с СИП.

На фото ниже показан внешний вид железобетонной опоры.

Используются такие ЖБ конструкции:

• CВ 105;
• CВ 110;
• CВ 95;
• CВ 85.

Для того чтобы осуществлять вторичное заземление PEN проводника, с двух сторон опоры приваривают арматуру. Это делается для выполнения требований ПУЭ (п. 2.4.40, см. Главу 2.4): «РЕN-проводник следует присоединять к арматуре железобетонных стоек и подкосов».

Назначение повторного заземления

Повторное заземление ВЛИ нужно для того, чтобы обеспечить нормальную электробезопасность при эксплуатации ВЛ. Согласно п. 2.4.38 ПУЭ «На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом».

Если в системе электроснабжения установлена трансформаторная подстанция с глухозаземленной нейтралью, то для того, чтобы обеспечить требуемую электробезопасность требуется создать электрическую связь с заземлением по всей системе. Для опор выполняется повторное заземление нулевого провода — таким образом обеспечивается надежная связь РЕN проводника с заземляющим устройством. Схема выглядит следующим образом:

В ПУЭ указывается, что повторное заземление ВЛИ означает погружение в грунт PEN или РЕ проводника в воздушной электрической линии с изолированными проводами.

Важно! Повторный заземляющий контур осуществляется на подпоре без вводного приспособления или вводного щитка (ВЩ). Оно присоединяется к вводному автомату или к совместному рубильнику.

Защитный и рабочий нулевые провода подключаются вверху ЖБ (железобетонного столба) к арматурному выпуску. Если есть подкосной столб, то присоединять необходимо и к нему, а не только к основному.

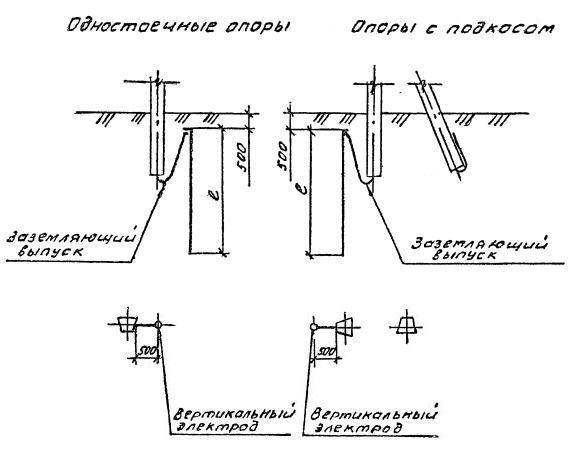

На фото ниже изображено, как нужно соорудить повторное заземление ВЛИ основного проводника с использованием прокалывающего зажима на проходном столбе, без отвода. Осуществлять подобное необходимо на каждой третьей опоре ВЛ и на столбе, который ведет к жилому зданию.

На опорах при монтаже может быть сделан заземляющий спуск из проволоки или катанной стали. Он также может отсутствовать. На рисунке ниже показана конструкция опоры с заземляющим спуском.

• 1 – место сварки;
• 2 – заземлители;
• 3 — спуск.

Как правило, он изготавливается из металлической проволоки. Все это прикрепляется к штыревому электроду, который вбивается в грунт. В случае если проволока больше по диаметру, чем 6 мм, то желательно чтобы он был сделан из оцинкованного металла, а если меньше 6 мм – из черного металла с нанесенным антикоррозийным средством.

Согласно правилам устройства электроустановок, если на деревянной конструкции было выполнено повторное заземление PEN-проводников, то необходимо заземлить полностью все штыри и крюки опоры из металла. Если же на столбе из дерева или железобетона не организовывают повторный заземляющий контур, то ничего делать не нужно (ПУЭ 2.4.41).

Электрооборудование из металла, которое находится на опорах, в обязательном порядке должно заземляться индивидуальными проводами. Это такое оборудование как щиты ВУ, молниезащита или защита от высокого напряжения. В случае ТП с глухозаземленной нейтралью сопротивление вторичного заземлителя должно быть 30 Ом или меньше.

Учтите! Для частного жилья повторная защита PEN-проводников ВЛИ не освобождает от установки специального заземляющего контура. О том, как сделать заземление в доме своими руками, мы рассказывали в соответствующей статье!

Полезные рекомендации

Если необходимо сделать повторное заземление ВЛИ от трансформаторной подстанции до жилого помещения на расстояние 800 м, его следует выполнить в следующих местах:

• на столбах ВЛ, которые размещаются возле трансформаторной подстанции и возле дома;
• на анкерных столбах ВЛ;
• на опоре с дистанцией 100 метров от основной опоры, имеющей заземление.

Также рекомендуем просмотреть видео, на котором показывается, как сделать повторное заземление, а точнее — без особых проблем забить штыри в землю:
