Импульсное реле для управления освещением схема. Бистабильное реле для управления освещением: преимущества, схемы подключения, применение

Как работает бистабильное реле для управления освещением. Какие преимущества дает использование импульсного реле вместо проходных выключателей. Как правильно подключить и настроить бистабильное реле для управления светом из нескольких мест.

Что такое бистабильное реле и как оно работает

Бистабильное (или импульсное) реле — это электронное устройство, которое позволяет управлять освещением из нескольких мест с помощью кнопочных выключателей. Основные особенности работы такого реле:

• Имеет два устойчивых состояния — включено и выключено
• Переключается коротким импульсом от кнопки
• Сохраняет свое состояние после отключения питания
• Позволяет подключить неограниченное количество кнопок управления

При каждом нажатии на любую из подключенных кнопок, реле меняет свое состояние на противоположное — включает или выключает нагрузку. Это позволяет управлять освещением из любого удобного места.

Преимущества использования бистабильного реле

По сравнению с традиционными проходными и перекрестными выключателями, бистабильное реле имеет ряд важных преимуществ:

• Простота монтажа — требуется всего 2 провода к каждой кнопке
• Экономия на проводке — не нужны 3-х и 4-х жильные кабели
• Неограниченное количество точек управления
• Возможность добавлять новые кнопки в любой момент
• Бесшумность работы
• Высокая надежность — нет механических контактов

Благодаря этим преимуществам, бистабильные реле все чаще используются при организации управления освещением в квартирах, домах и офисах.

Схема подключения бистабильного реле

Типовая схема подключения бистабильного реле для управления освещением выглядит следующим образом:

1. Силовой вход реле подключается к фазному проводу
2. Выход реле соединяется с нагрузкой (лампой, светильником)
3. Нулевой провод подается напрямую на нагрузку
4. Кнопки управления подключаются параллельно между собой к входу управления реле

При такой схеме подключения, нажатие на любую кнопку будет переключать реле и включать/выключать свет. Количество кнопок может быть любым.

Настройка и программирование реле

Большинство современных бистабильных реле не требуют сложной настройки. Достаточно выполнить правильное подключение согласно схеме. Однако некоторые модели имеют дополнительные возможности программирования:

• Установка задержки отключения
• Функция «лестничного таймера»
• Режим «присутствия»
• Управление по радиоканалу

Для настройки таких функций обычно используются DIP-переключатели на корпусе устройства или специальное программное обеспечение. Это позволяет адаптировать работу реле под конкретные задачи.

Где применяется бистабильное реле для освещения

Наиболее распространенные варианты применения бистабильных реле в системах освещения:

• Управление светом на лестничных клетках
• Освещение длинных коридоров
• Управление светом в спальне из нескольких мест
• Освещение в больших помещениях с несколькими входами
• Уличное и ландшафтное освещение
• Управление группами светильников

Бистабильные реле отлично подходят для любых ситуаций, когда требуется включать и выключать свет из разных точек. Они существенно упрощают электропроводку и делают управление освещением более удобным.

Выбор бистабильного реле: на что обратить внимание

При выборе бистабильного реле для управления освещением следует учитывать несколько важных параметров:

• Максимальный коммутируемый ток — должен соответствовать мощности нагрузки
• Напряжение питания — обычно 230В, но есть модели на 12В и 24В
• Тип монтажа — на DIN-рейку или в монтажную коробку
• Наличие дополнительных функций (таймер, диммирование и т.д.)
• Возможность управления по радиоканалу
• Бесшумность работы

Правильно подобранное бистабильное реле обеспечит надежную и удобную работу системы освещения на долгие годы.

Монтаж и подключение бистабильного реле своими руками

Установка бистабильного реле для управления освещением доступна даже начинающему электрику. Процесс монтажа включает следующие этапы:

1. Отключение электропитания
2. Установка реле в электрощит или монтажную коробку
3. Подключение проводов питания и нагрузки согласно схеме
4. Монтаж и подключение кнопок управления
5. Проверка работоспособности и настройка (при необходимости)

При самостоятельном монтаже важно строго соблюдать правила электробезопасности и пользоваться качественным инструментом. В сложных случаях лучше обратиться к профессиональному электрику.

Типичные ошибки при использовании бистабильных реле

При работе с бистабильными реле иногда возникают проблемы из-за неправильного применения. Вот несколько типичных ошибок:

• Использование обычных выключателей вместо кнопок
• Превышение максимально допустимого тока нагрузки
• Неправильное подключение проводов управления
• Установка реле в местах с повышенной влажностью
• Использование для управления диммируемыми светильниками

Соблюдение рекомендаций производителя и правильный монтаж позволят избежать большинства проблем при эксплуатации бистабильных реле.

Управление электрическими нагрузками в современном доме. Импульсное реле и контактор | Публикации

Современные квартиры и дома насыщены различными электроприборами:

• источники света различной мощности и конфигурации,
• отопительные приборы,
• электрические приводы штор, жалюзи и многими другими устройствами.

При этом, привычные нам способы управления ими уже невозможно применять из-за технических ограничений или по причине требований заказчика. В этой статье рассмотрены методы регулирования электроустройств с применением

импульсного реле и контактора.

Импульсные реле

Импульсное реле серии Easy 9

Импульсные реле хорошо зарекомендовали себя в качестве управляющих устройств в сфере освещения. По сути это реле с механической фиксацией контактов в положение «вкл/выкл», что позволяет после выключения или выключения снять с них напряжение.

Таким образом управление осуществляется импульсом, отсюда и название устройства. Основные преимущества — бесшумность, энергоэффективность, неограниченное количество управляющих точек, возможность координировать мощные нагрузки, безопасность с пожарной точки зрения.

Рассмотрим вариант управления освещением на примере новинки от Schneider Electric — импульсного реле серии Easy 9.

В качестве примера возьмем длинный коридор или лестничный марш. Обычно в таких помещениях необходимы несколько точек управления, которые позволяют включить освещение, когда человек входит с одной стороны коридора и выключить его, когда он уходит с другой стороны. Традиционно такие схемы реализуются с помощью комбинации переключателей, что требует прокладки большого количества кабелей и затратно само по себе т. к. стоимость проходного (перекрестного) переключателя достаточно высока.

При использовании импульсного реле возможно отказаться от дорогостоящих переключателей и заменить их недорогими кнопочными выключателями, как показано на схеме.

Импульсное реле в схеме управления освещением

Таких кнопочных выключателей может быть неограниченное количество (если речь идет о выключателях без подсветки), что позволяет создать нужное количество точек управления в зависимости от конкретного помещения.

В цепи управления реле ток протекает лишь в момент подачи импульса управления и не превышает 0,5 А, то их можно прокладывать кабелем небольшого сечения (0,5-0,75 кв. мм.).

В сочетании с доступной ценой импульсного реле Easy 9 такое решение позволяется получить существенную экономию не только за счет стоимости изделий, но и за счет экономии кабеля.

Рычаг на лицевой панели импульсного реле помимо индикации положения реле «включено/выключено» еще и позволяет управлять им в ручном режиме, например, если нужно проверить правильность подключения нагрузки при монтажных и пуско-наладочных работах на объекте.

Контакторы

Помимо импульсных реле, управлять электропотребляющим оборудованием можно и контакторами, которые отличаются способом контроля, основанном на постоянной команде и предпочтительны для нагрузок большей мощности. Например, в новой линейке контакторов Easy 9 SE есть возможность выбрать 2- и 4-поюсные контакторы на токи до 40 А активной нагрузки. Это делает их незаменимым решением в сфере энергоёмкого освещения.

Новая линейка контакторов Easy 9 SE

Обычно контактор используется для управления мощными нагрузками: освещение, вентиляция или обогрев с повышенными показателями энергопотребления. Однако при этом он выступает в роли подконтрольного устройства, а управляет его работой, например, термостат.

Аналогичным образом строятся схемы управления освещением с помощью датчика движения, сумеречного реле (реле освещенности) и многих других подобных сенсоров.

Общими для них является то, что управляющее устройство имеет на выходе контакт, замыкание которого активирует контактор и пока контур остаётся замкнутым, устройство продолжает работу. Это, так называемый, постоянный сигнал управления.

Схема централизованного электроуправления с применением контактора

В современных способах электромонтажа для жилых помещений контактор нашел еще одно интересное применение — в схемах централизованного управления.

К примеру, хозяин, уходя из дома хотел бы иметь возможность гарантированно отключить все электроприборы (за исключением критически важных) с целью обеспечения не только пожарной безопасности жилища, но и энергосбережения. При этом тратить время на обход помещений ему не хочется.

В этом случае в схему электроснабжения дома или квартиры включают контактор, через который запитывают все неприоритетные нагрузки. Для управления им используют обычный выключатель, выполняющий роль универсального «вкл/выкл» всего, что необходимо.

Его устанавливают около выхода. Покидая квартиру или дом, владелец одним нажатием на выключатель деактивирует контактор, обесточивая цепи питания и на этом всё. Второстепенные электроприборы отключены без необходимости отключать каждый отдельно.

Кроме локального контроля электроцепей, контакторы нашли широкое применение в дистанционно управляемых системах, в том числе решениях, использующих удаленное управление по сети Интернет.

Таким образом, современные управляющие функции позволяют решить широкий круг задач в электроустановке, делая дом или квартиру более комфортной и безопасной для проживания средой.

Импульсное реле для управления освещением

Среди множества электрических приборов, все более популярным становится импульсное реле для управления освещением. Данное устройство позволяет включать и выключать свет в установленное время, способствует значительной экономии электроэнергии. Импульсное реле известно под названием лестничного выключателя, с помощью которого управление светом осуществляется сразу из нескольких точек. Его конструкция аналогична обычному таймеру. Срабатывание после настроек происходит через определенные временные промежутки.

Устройство и работа импульсного реле

Работа данного устройства тесно связана с его названием. Управление данным реле осуществляется посредством импульсов. Подача импульса включает или выключает бистабильное реле. При совмещении прибора с таймером, управление источниками света значительно облегчается. Существенным преимуществом является возможность управлять освещением из разных мест при помощи проложенной двухпроводной линии. Схема работы напоминает действие проходных выключателей.

В качестве примера можно рассмотреть стандартное импульсное реле BIS-403, совмещенное с лестничным автоматом. Соединения корпуса устройства выполнены качественно, с использованием специального термического клея. Для установки изделия предусмотрена специальная монтажная коробка.

Конструкция включает в себя контроллер ST 78522 со стабилизатором напряжения 5 вольт. Устройство дополнено отдельными видами выпрямителей и диодов. Основной функцией прибора является управление током, проходящим через обыкновенное реле. В нем установлены контакты для определения коммутируемой мощности. Максимальная нагрузка, которую способен выдержать прибор составляет 2 ампера. При нагрузке, превышающей 500 ватт, нужно дополнительно установить контактор. Для защиты устройства используется обычный автоматический выключатель.

Установка и схема подключения импульсного реле

После изучения устройства и принципа действия, можно выполнять подключение по заранее определенной схеме. Корпус прибора помещается в установочной коробке. Для правильного подключения выполняется подводка дополнительного нулевого провода. В результате, оказывается выполненной подводка четырех проводов – нейтрали, входящей фазы, выводов на кнопки и питание лампочек. В установочную коробку рекомендуется сразу же завести кабель с дополнительной жилой. Управление кнопками подключается к фазному проводу.

Стандартная схема подключения лестничного выключателя предполагает наличие двух кнопок, но, в зависимости от конструкции их численность может быть увеличена. Максимально к одному устройству подключается до 10 кнопок. Большее количество кнопок нередко приводит к ложным срабатывание, поэтому существуют определенные ограничения. В любом случае потребуется установка дополнительного конденсатора. При необходимости, реле может устанавливаться в общей распределительной коробке, совместно с выключателем.

Таким образом, импульсное реле для управления освещением является довольно простым прибором в монтаже, подключении и дальнейшей эксплуатации. Среди основных преимуществ, отмечается возможность управлять освещением с заранее определенных точек в доме или квартире. В настоящее время это устройство составляет реальную конкуренцию проходным выключателям. Встроенный таймер обеспечивает необходимый режим работы и устойчивое функционирование прибора. Для перевода импульсного реле в беспрерывный режим, достаточно одного нажатия и удерживания кнопки.

Управление освещением из нескольких мест

Подключение и применение импульсных реле РИО. | ЭлектроШтуки

Всем привет.

Сегодня рассмотрим что такое импульсное реле и с чем оно «употребляется»). Описывать все буду на базе импульсных реле РИО торговой марки TDM ELECTRIC.

Импульсные реле предназначены для управления освещением из двух и более точек. В отличие от схем с проходными и перекрестными выключателями, для работы с импульсными применяются выключатели звонкового типа, без фиксации. Выключателей можно устанавливать до 10 штук, они ставятся в системе параллельно друг другу.

Звонковый (кнопочный) выключатель без фиксации

Звонковый (кнопочный) выключатель без фиксации

Таким образом, нажатие на каждый выключатель дает импульс на реле, которое с каждым нажатием поочередно включает и выключает нагрузку. То есть, для реле без разницы, нажимаем ли мы на одну кнопку или на разные, для реле это все — последовательность импульсов, от которой оно срабатывает.

Кнопочные выключатели подключены параллельно друг другу, и каждое нажатие на любой из выключателей подает импульс на реле

Кнопочные выключатели подключены параллельно друг другу, и каждое нажатие на любой из выключателей подает импульс на реле

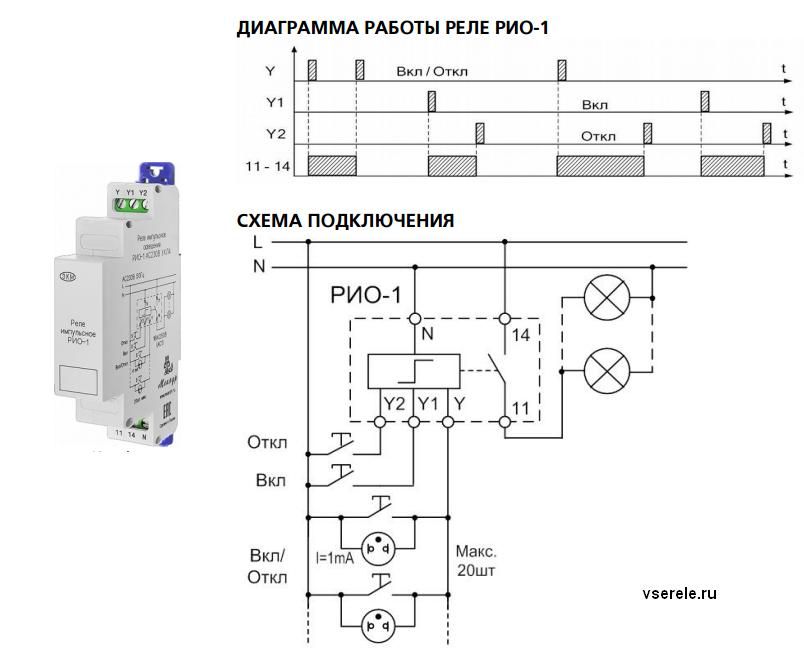

Схема работы реле РИО-1: S — подача импульсов с выключателя.

Схема работы реле РИО-1: S — подача импульсов с выключателя.

Как видно на рисунке выше, с каждым нажатием на кнопку подается сигнал на контакт S, и это приводит к поочередному включению и выключению света, то есть к поочередному замыканию и размыканию контактов 15-18.

Почему импульсные реле еще называют бистабильными?

Импульсные реле имеют «память», то есть сохраняют состояние управляющих контактов (включено или выключено), независимо от наличия или отсутствия питающей сети. Другими словами, если свет у нас был включен, и внезапно пропало напряжение сети, то при возобновлении питания, контакты реле останутся в замкнутом состоянии, и свет останется включенным. Если, соответственно, был выключен, то и останется выключенным.

Для соединения кнопочных выключателей достаточно двухжильного провода сечением от 0,35 кв. мм. Провод не несет никакой силовой нагрузки, его задача — передать импульс от выключателя на реле. Поэтому, если сравнивать со схемой с применением проходных и перекрестных выключателей, то здесь мы значительно сэкономим на проводах и на их прокладке.

Ассортимент.

В линейке TDM ELECTRIC есть 2 модели импульсных реле: РИО-1 и РИО-2. Они отличаются только одной функцией: наличием в РИО-2 таймера задержки выключения света. На таймере можно установить значение времени от 1 до 12 минут.

Импульсное реле РИО-1 без таймераИмпульсное реле РИО-2 с таймером

Импульсное реле РИО-1 без таймера

То есть, в РИО-1 включение и выключение света идет по нажатию на кнопку. И если свет у нас горит, он будет светить пока кто-то повторно не нажмет на кнопку. А в РИО-2 включение по кнопке, а выключение по кнопке или таймеру: что произойдет быстрее. Это может применяться как защита от того, что человек забыл повторно нажать на кнопку и выключить свет.

Схема подключения.

Схема подключения импульсных реле РИО стандартная, как для других видов реле: данные реле имеют управляющие контакты «сухого» типа, которые нужно «запитывать». Если сказать простыми словами, то надо соединить перемычкой контакт А1, на который подключается питающий фазный провод L, и 15 — рисунок ниже. Далее к контакту 18 подключается нагрузка, а второй контакт нагрузки подключается к нулевому проводнику N.

Схемы подключения импульсных реле РИО: для управления нагрузкой можно подключать звонковые кнопки как к фазному проводу L, так и к нулевому N

Схемы подключения импульсных реле РИО: для управления нагрузкой можно подключать звонковые кнопки как к фазному проводу L, так и к нулевому N

Применяются импульсные реле в местах, где необходимо обеспечить управление освещением из нескольких мест: коридоры, лестницы, выключатели у кровати, помещения с разными входами.

Подробнее про это напишу в одной из следующих статей.

Видео по импульсным реле РИО здесь.

Не забываем подписываться на мои каналы:

#электрика #электричество #освещение #свет #электротехника #советы электрика #электрика в квартире #tdm electric #тдм электрик #электроштуки

назначение, устройство, схема подключения, изготовление своими руками

В радиоэлектронике, различных бытовых электроприборах и системах управления освещением используется импульсное реле 12 Вольт, которое позволяет обеспечить стабильное электроснабжение, упрощая при этом работу техники. На сегодняшний день разработаны различные виды автоматики, которые отличаются простотой эксплуатацией и способны обеспечить беспроблемное функционирование бытовых приборов и разнообразных электроустройств.

Назначение переключателей

Электромеханическое реле предназначается для подключения нагрузки в цепь при подаче на контакты сигнала. Импульсным такой переключатель назван по причине его включения при направлении на управляющий вход соответствующего сигнала. Автоматика запоминает положение контактов даже при отключении от сети и затем при возобновлении питания устройство не изменяет своего состояния до получения новых управляющих сигналов.

Сегодня такие реле используются в электротехнике, приборах, отвечающих за управление освещением, в силовом оборудовании и мощных блоках питания. Переключатель может различаться своей мощностью, конструкцией и предназначением. Правильно подобрав и грамотно спланировав схему с импульсными реле, можно будет обеспечить работу приборов в полностью автоматическом режиме, существенно упрощая их функционирование.

Типы устройств, принцип их работы

Технические характеристики автоматики, ее принцип работы и предназначение будут напрямую зависеть от типа таких устройств. Принято различать две разновидности переключателей:

• Электронные.
• Электромеханические.

Каждый из этих типов реле имеет свои преимущества и недостатки. Они могут выполняться в различных корпусах, отличаются своим принципом действия и назначением. Необходимо правильно подбирать каждый тип переключателей, который должен полностью соответствовать выполняемой работе и используемой электротехнике.

Электромеханические реле выполнены с катушкой управления и специальными механическими контактами, работающими по принципу кнопки с фиксацией. После подачи сигнала на катушку контакты замыкаются и остаются в таком положении до поступления следующего управляющего сигнала. Как только на реле приходит новый импульс, механика размыкает контакты, обеспечивая правильную работу устройства.

Электронные переключатели выпускаются с полупроводниковым ключом или релейным выходом. Такие устройства выполняются с микроконтроллерами, управляющими сигнальным выходом, и коммутацией нагрузки. Отдельные модификации переключателей оснащены таймерами, что позволяет собирать на их базе специфические схемы, расширяя сферу использования устройств.

Характеристики реле и их преимущества

В каждом конкретном случае технические характеристики таких устройств будут различаться, в зависимости от их типа и назначения. К основным параметрам относят следующее:

• Количество поддерживаемых выключателей.
• Длительность импульса управления.
• Номинальный ток в силовой цепи.
• Ток срабатывания катушки.
• Номинальное управляющее напряжение.
• Количество и состояние контактов.

Выбор переключателей выполняют исходя из их характеристик, а также общей схемы исполнения устройства и прибора. Можно подобрать как простейшие модели, рассчитанные на управляющий ток в 12 Вольт, так и мощные установки, которые работают с высоким напряжением, оснащенные микроконтроллерами и обеспечивающими максимальную точность работы.

К преимуществам реле относят:

• Простота конструкции.
• Универсальность использования.
• Доступная стоимость.
• Надежность.
• Легкость подключения.

К недостаткам можно отнести разве что их подверженность наводке от силовых цепей и радиоволн. Поэтому такие переключатели следует использовать в приборах и цепях, которые защищены от внешнего воздействия. Если же требуется применять реле в условиях радиоволн и постоянных наводок, то рекомендуется применять механический тип устройства, который отличается повышенной устойчивостью и стабильностью работы.

Всё, что останется сделать, это лишь правильно подобрать модель переключателей, которая будет полностью соответствовать схеме прибора. Только в этом случае можно гарантировать беспроблемность эксплуатации оборудования и систем управления, а техника будет функционировать правильно, без перегрузки и коротких замыканий.

Схема подключения

Схема подключения импульсного реле отличается в зависимости от вида оборудования и мощности самого переключателя. Чаще всего устройство на 12 Вольт используется при организации схемы управления освещения. Нужно только лишь подвести двухжильный тонкий провод к выключателям, а силовой кабель подключить к контактам импульсного бистабильного реле.

Также существуют схемы подключения реле с использованием катушки на 8, 24 и 220 Вольт. При использовании мощных переключателей требуется отдельный источник питания, что несколько усложняет выполнение управляющих устройств. При повышенной мощности рекомендуется использовать электромеханические реле с микропроцессором, который будет контролировать показатель напряжения, обеспечивая максимально возможную точность работы техники.

Сфера применения

Импульсное реле на 12 Вольт мощности чаще всего используется в схемах управления умного дома. Такие переключатели функциональны, могут работать сразу с несколькими устройствами, существенно упрощая автоматизацию управления освещением и всем электроснабжением в строении.

Устройства с таймерами используются в тех случаях, когда требуется обеспечить кратковременную подачу напряжения. Например, для освещения гаража, подвала, сарая или подъезда. Такой аппарат может дополнительно оснащаться внешними датчиками, что расширяет сферу использования импульсного реле.

Мощные переключатели используются в инверторных блоках питания, различном силовом оборудовании и технике с повышенным потреблением электричества. За счет максимально возможной точности работы таких устройств обеспечивается стабильное функционирование аппаратуры, при этом схема выполнения оборудования и мощных блоков питания существенно упрощается, что достигается в том числе за счёт применения импульсных механических и электромеханических реле.

Самостоятельное изготовление прибора

Простота конструкции механических реле позволяет изготавливать их самостоятельно, что сокращает расходы на приобретение уже готовой автоматики. За основу при самостоятельном выполнении реле можно взять поляризованный твердотельный переключатель с таймером. Мощность этого устройства должна составлять 12 Вольт. Благодаря использованию программируемого переключателя, существенно расширяются возможности его использования. В зависимости от потребностей автомата, он может быть включён в схему Schneider или Legrand.

Фиксирующее двухполюсное импульсное реле для управления освещением потребует использования сразу двух переключателей. При выполнении однополюсного автомата ему для работы необходима будет смена полярности. Поэтому в зависимости от сферы использования автоматики потребуется приобрести 2 или 4 переключателя.



У изготовленного самостоятельно прибора будут следующие характеристики:



• Два или четыре переключателя.
• Ток на выходе — 7 Ампер.
• Мощность — 12 Вольт и 0,03 микроампер.

Используемый таймер позволяет осуществлять настройку в двух диапазонах: от 0 до 1 секунды, а также от 1 до 100 секунд. Пользователь получает возможность выбора любого режима включения. При изготовлении реле, которые используются в схемах освещения промышленных зданий, устанавливают максимально возможный промежуток времени. Для бытового использования следует применять таймеры с минимальными значениями работы устройства.

В схеме с самодельным реле будет использоваться кабель с трехконтактным разъёмом:

• Чёрный 12 В провод для заземления.
• Красный на 12 В для подачи напряжения на исполнительные устройства.
• Зеленый провод отвечает за входной импульс триггера и управляет фиксацией сигнала.

Зеленый провод подключают к самодельному реле со стороны кнопочного переключателя. С другой стороны на плюс или минус припаивают провод от источника питания.

Также дополнительно может использоваться двухконтактный разъем с желтым и коричневым проводом. Первый необходим для контроля мощности нагрузки, его соединяют с заземлением и подключенным питанием. Коричневый провод потребуется для дублирования питания, поэтому в зависимости от полярности его подключают к плюсу или минусу 12 Вольт.

Это стандартная схема самодельного импульсного реле, которое может использоваться в блоках управления освещением и электроснабжением. Основная сложность выполнения такого самодельного переключателя — выбор фиксирующей и счетно-проводной автоматики, параметры которой должны соответствовать используемому контакту.

Срабатывание происходит при первичном нажатии на механизм переключения. Передние контакты включаются при замыкании задних контактов, на которые подается напряжение. В каждом конкретном случае схема работы самодельного реле будет различаться, в зависимости от выбранной основы и назначения таких переключателей.

Импульсное реле — это простейший самодельный переключатель, который позволяет точно управлять работой различных устройств, применяется в блоках питания и системах управления освещением. Автоматика может отличаться своими показателями мощности, принципом работы и различными характеристиками. Благодаря простой конструкции таких устройств, их можно изготовить самостоятельно, сэкономив на приобретении функциональных схем автоматизации электроснабжения.

Импульсные переключатели Theben OKTO: простое, эффективное и экономичное включение и выключение света., эффективное и экономичное включение и выключение света.ективное и экономичное включение и выключение света.

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический потребитель можно включать и выключать с любого расстояния. Состояние реле переключателя изменяется с помощью электрического импульса. Он переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате одними и теми же нагрузками можно управлять с помощью одного импульсного реле и нескольких подключенных к нему кнопок.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле в подключении. Схема подключения аналогична схеме подключения таймера лестничного освещения. Ток нагрузки протекает через единственный беспотенциальный переключающий контакт, а не через все выключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, вы можете захотеть включить и выключить свет в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухходовыми и промежуточными переключателями. Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. А импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется всего два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.



Есть ли отличия между импульсным переключателем и импульсным реле?

Нет. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем. Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.



Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток 16А.

Бистабильное (импульсное) реле для управления освещением

Вопрос: Я хотел бы сделать выключатели для ламп в 4 местах. Я знаю, что вы можете использовать бистабильные реле для этого. Но как их подключить к коммутаторам, где их разместить и какие провода использовать?

Бистабильные реле позволяют включать и выключать устройства с помощью, так называемых колокол (импульс) из любого количества мест. Их взаимная позиция не имеет значения. В такой системе различают две цепи:

• Управление. Между импульсными кнопками и бистабильным реле;
• Исполнительный, или рабочий. Между бистабильным реле и лампами (приемником тока).

Размещение и установка

Иногда при высоких нагрузках устанавливается дополнительное реле или контактор, позволяющий протекать большим токам, но в случае освещения это, вероятно, не понадобится. Бистабильное реле может быть установлено в главном распределительном щите на шине, потому что оно имеет типичный модульный размер, как и остальные аксессуары распределительного устройства.

Однако часто из-за ограниченной длины проводов — он помещается в небольшой распределительный щит рядом с контролируемой цепью. Вы также можете купить версию, адаптированную для размещения в типичной коробке для скрытого монтажа 60 мм, что часто является наиболее удобным.

Как работает

Этот метод управления обычно используется при включении освещения в коридорах, на лестницах, а также для открытия ворот или управления внешними лампами. Каждое нажатие кнопки управления вызывает импульсное изменение положения контактов реле. То есть цепь включается и выключается попеременно. Подсветка, включаемая нажатием любой кнопки, может быть выключена повторным нажатием той же или любой другой кнопки.

Через цепь управления протекает очень низкий ток, поэтому кабели могут иметь небольшое поперечное сечение, но на практике используются типовые установочные кабели 2*1,5 мм2.

Кнопки подключаются параллельно реле

В рабочем контуре поперечное сечение проводов зависит от нагрузки — мощности и типа ламп, но и здесь 3*1,5 или 3*2,5 мм2 обычно прокладываются во всех точках сбора. Определенное ограничение вводится скорее самим бистабильным реле.

Обычно его нагрузка не должна превышать 1000 Вт с галогенными источниками света и 300 Вт со светодиодами. Схема включения бистабильного реле в установку обычно размещается на его корпусе с указанием назначения отдельных клемм.

Уникальная статья на нашем сайте — electricity220.ru.

Бистабильное реле, схема подключения реле для управления освещением

Автоматика управления электроприборами, разнообразной техникой и освещением создает дополнительный комфорт потребителю на любых объектах недвижимости. Многие из нас, кто интересуется электротехникой наверняка слышали о такой продукции, как маршевые или проходные выключатели.

С помощью этих простых коммутирующих устройств можно реализовать схему управления бытовыми приборами, в том числе и освещением, из нескольких разных мест, используя в качестве элементов управления кнопки вместо выключателей. Такой подход удобен для организации освещения в больших помещения, где существует необходимость включения/выключения осветительных приборов из различных точек месторасположения человека.

Но ознакомившись со схемой электропроводки с использованием проходных выключателей, даже у оптимистически настроенных потребителей опустятся руки. Она довольно сложна и имеет множество соединений на каждую распредкоробку. Есть ли вариант попроще? Конечно, есть. Подключение импульсного реле для управления освещением или электроприборами из разных точек — это простое решение данной задачи. Такой тип реле позволяет управлять освещением по одному проводу.

В этой статье мы расскажем о том, что такое импульсное реле, как оно работает, а также рассмотрим схему подключения импульсного реле и можно ли изготовить его собственными руками.

Импульсное реле — что это такое

Ответ на этот вопрос заложен в самом название изделия. Импульсное реле, которое по-другому называется бистабильным, имеет одно существенное отличие от обычного электромагнитного варианта, которое подключает или отключает нагрузку при постоянном прохождение электрического тока через катушку индуктивности. При отсутствии на ней напряжения контакты устройства возвращаются в исходное состояние. Бистабильный переключатель управляется коротким импульсом, поступающим на электронный или электромеханический модуль включения/выключения изделия. При этом контакты реле удерживаются в постоянном положении за счет специального магнитопровода.

Таким образом, импульсный бистабильный переключатель работает как триггер. Контакты такого реле постоянно находятся в одном стабильном положении. При подаче короткого импульса напряжения в цепь управления они меняют свое состояние, а для возвращения их на исходные позиции необходимо подать еще один импульс. Управляющие сигналы подаются на бистабильное импульсное реле с помощью простой кнопки, но если к этому изделию подключить таймер, то включать и выключать нагрузку можно в автоматическом режиме, по заранее запрограммированному алгоритму. Коротко мы рассказали что такое бистабильный переключатель и как в принципе работает импульсное реле. Далее будут освещены следующие темы: виды импульсных контакторов, их назначение и схемы подключения.

Типы импульсных реле — их достоинства и недостатки

На современном рынке электротехнической продукции присутствуют разнообразные модификации бистабильных коммутирующих устройств, отличающихся друг от друга как принципом работы, так и другими конструктивными особенностями. По своему назначению все импульсные реле объединены в одну группу бистабильных коммутаторов нагрузки, а вот по принципу функционирования делятся на следующие два основных вида.

1. Электромеханические. Этот тип бистабильных контакторов мало чем отличается от электромагнитного реле: такая же пружинная система, контактная группа и катушка индуктивности. Только в состав импульсных изделий входит постоянный магнит, который и удерживает контакты в стабильном положении. Импульсное электромеханическое реле не критично к перепадам напряжения, электромагнитным помехам, а также стоит недорого. Главными недостатками этих устройств являются низкая функциональность (может выполнять только одну функцию включения/выключения нагрузки) и отсутствие визуальной индикации положения контактной группы. Но за счет низкой цены и надежности электромеханические бистабильные реле получили широкое распространение в различных областях электротехники.
2. Электронные. Такой тип импульсных контакторов значительно отличается от электромеханических как по принципу действия, так и по внутреннему содержанию. Изделие построено на электронных комплектующих. Управляет устройством микроконтроллер, а на выходе расположена контактная группа. Электронные бистабильные реле обладают широкими функциональными возможностями при управлении освещением и другими электроприборами. Они безопасны и на их основе можно создавать эффективные системы управления электроцепями. К главным недостаткам этих изделий можно отнести высокую стоимость, низкую помехоустойчивость и чувствительность к скачкам напряжения.

Внимание! На рынке можно встретить бистабильные контакторы, полностью выполненные на электронных комплектующих. В этих устройствах роль контактной группы выполняют полупроводниковые ключи: тиристоры и симисторы. Правда, называть такой электронный блок импульсным реле будет не совсем корректно, хоть они и имеют одинаковое предназначение – включение и выключение нагрузки.

Оба вида импульсных реле получили широкое распространение в различных промышленных сферах. В бытовых условиях эти устройства в основном используются для создания систем освещения с расширенными функциональными возможностями. Ниже мы рассмотрим стандартные схемы их подключения для управления осветительными приборами.

Схема подключения бистабильного реле для управления освещением

Электромеханические импульсные контакторы делятся на биполярные и поляризованные. Биполярные управляются импульсами одной полярности, а для переключения поляризованного реле в другое состояние потребуется импульс противоположной полярности. Ниже приведена схема подключения импульсного биполярного реле к системе освещения.

Современный рынок электротехнической продукции предлагает потребителю разнообразные модели подобных устройств от ведущих мировых производителей. Конструкция таких изделий отличается большим разнообразием, но для управления освещением чаще всего используются модульные бистабильные реле, которые устанавливаются на DIN-рейки в распределительных щитах. У потребителей часто возникает вопрос: можно ли подключить импульсное реле своими руками! Конечно, можно! Это позволит сэкономить на монтажных работах. Ниже мы рассмотрим этот вопрос подробнее.

Подключение бистабильного реле собственными руками

Монтаж импульсного переключателя можно выполнить как в электрощите, так и в отдельной установочной коробке. Мы рассмотрим частный случай: подключение модульного бистабильного реле в распределительном щите. Но следует сказать, что для этого необходимо иметь отдельную линию в электропроводке для подачи напряжения на приборы освещения. Стандартная монтажная схема управления освещением на базе бистабильного переключателя состоит из самого устройства, выключателей кнопочного типа, кабелей электропроводки и автомата включения/выключения. При наличии необходимой линии с выключателями все монтажные работы выполняются в распределительном щите.

На выше представленной схеме система управления освещением выполнена на базе электромеханического импульсного переключателя РИО-1, одного из самых популярных в настоящее время. Это устройство модульного типа и монтируется на DIN-рейку в распределительном щите. Нулевой провод подключается к реле и осветительным приборам. Фазный провод с автомата заводится на соответствующий контакт переключателя, а также на кнопочные выключатели без фиксации, которых может быть неограниченное количество. При нажатии на один из них свет либо включается, либо выключается. Все достаточно просто и такой монтаж сможет выполнить человек, обладающий элементарными познаниями в электротехнике.

Заключение

В настоящее время импульсные реле набирают популярность с каждым днем. Они позволяют создавать комфортные системы освещения, которые управляются из разных точек помещения. К тому же дополнительное оснащение бистабильных переключателей таймерами времени и датчиками движения позволяет значительно экономить электроэнергию, что при постоянном повышении тарифов на электричество очень важная характеристика. Если вы правильно установите и настроите такое устройство, то получите комфортную и энергосберегающую систему освещения!

Видео по теме

Патент США на устройство управления освещением с нулевой мощностью и патент на метод (Патент № 10,856,388, выданный 1 декабря 2020 г.)

СВЯЗАННЫЕ ПРИЛОЖЕНИЯ

Это приложение является продолжением заявки США сер. No. 15/362,577, поданной 28 ноября 2016 г., теперь пат. № 10,455,665, который является продолжением заявки США сер. No. 12/806,427, поданной 11 августа 2010 г., теперь пат. № 9 510 428, который, в свою очередь, испрашивает приоритет предварительной заявки США № 61/274 160, поданной авг.13, 2009.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к датчикам движения. Более конкретно, это изобретение относится к управлению потребляемой мощностью нагрузок с помощью датчиков движения.

Уровень техники

Устройства управления освещением, включающие датчики для оценки занятости или свободного места, хорошо известны в данной области техники. Примером такого устройства является пассивный инфракрасный настенный датчик Watt Stopper WS-250 (Watt Stopper, Санта-Клара, Калифорния.), имеющий как устройство контроля нагрузки, так и пироэлектрический датчик в одном корпусе. В таких устройствах обычно используются инфракрасные и / или ультразвуковые датчики, которые в сочетании с подходящей обработкой и обработкой сигнала полезны для обнаружения изменений сигнала, которые могут указывать на движение человека в пространстве для оценки занятости или свободного места. Обычно это воспринимаемое движение используется для управления состоянием включения / выключения нагрузки, такой как свет или кондиционер.

Система управления нагрузкой, например, включает в себя одно или несколько устройств управления нагрузкой (реле), которые физически включают и выключают цепи нагрузки, и один или несколько датчиков движения.Датчики движения генерируют сигналы, указывающие движение, для устройств управления нагрузкой с целью управления цепями нагрузки на основе движения, обнаруженного в рабочем пространстве.

A Устройства и / или системы управления освещением часто конфигурируются для включения света при первом обнаружении движения, а затем выключения освещения после временной задержки, когда движение больше не обнаруживается. Это дает преимущества экономии энергии, когда на рабочем месте никого нет.

КРАТКОЕ ОПИСАНИЕ

Устройства и системы управления освещением предшествующего уровня техники непрерывно потребляют ток от цепей нагрузки для питания контроллеров нагрузки, датчиков движения и других цепей, даже когда цепи нагрузки разомкнуты, а освещение выключено.Настоящее изобретение направлено на систему управления освещением с блоком датчика движения, который электрически соединяется с цепью нагрузки через реле защелки или контроллер нагрузки для включения и выключения освещения. Настоящий блок датчика движения сконфигурирован так, чтобы отключать блок датчика движения, чтобы потреблять нулевую мощность после временной задержки, когда блоком датчика движения более длительное время обнаруживается движение в рабочем пространстве. Система управления освещением дополнительно включает в себя схему управления, которая повторно активирует или снова включает датчик движения через переключающее устройство.В соответствии с вариантом осуществления изобретения схема управления действием сброса встроена в переключающее устройство, которое является периферийным переключающим устройством. В качестве альтернативы, схема управления и переключающее устройство встроены в блок датчика движения. В соответствии с вариантами осуществления изобретения блок датчика движения также выполнен с возможностью потреблять нулевую мощность после того, как цепь нагрузки вручную или автоматически отключается посредством переключающего устройства.

Блок датчика движения согласно настоящему изобретению включает в себя один или несколько датчиков и схему датчика.Один или несколько датчиков включают в себя, например, ультразвуковые датчики, инфракрасный датчик, датчики распознавания изображений (камеры CCD), акустический датчик и / или механические чувствительные устройства, такие как напорные маты. В соответствии с вариантами осуществления изобретения сенсорный блок использует технологию двойного сенсора, которая, например, использует и инфракрасный сенсор, и ультразвуковой сенсор, и / или технологию сверхчастотного зондирования. В любом случае один или несколько датчиков обнаруживают движение и / или присутствие. В процессе работы один или несколько датчиков обнаруживают движение или занятость в рабочем пространстве, а блок датчиков генерирует управляющие сигналы на основе обнаруженного движения и / или занятости.Управляющие сигналы принимаются схемой датчика, и схема датчика дает команду реле защелки или контроллеру нагрузки управлять схемами нагрузки на основе обнаруженного движения или обнаруженного присутствия. Когда уровень движения и / или присутствия, обнаруживаемый сенсорным блоком, ниже порогового значения, управляющие сигналы, обрабатываемые схемой сенсора, дают команду контроллеру нагрузки разомкнуть цепь нагрузки и выключить свет после первой временной задержки. После первой задержки и после размыкания цепи нагрузки блок датчика движения потребляет нулевой ток.

В соответствии с вариантами осуществления изобретения нагрузка замыкается, освещение снова включается вручную или автоматически с помощью устройства переключения, такого как описано выше. Устройство переключения представляет собой датчик движения или периферийное устройство переключения. Устройство периферийного переключателя представляет собой, например, ручной настенный переключатель мгновенного действия, механический датчик или датчик движения, такой как датчик движения настенного переключателя. Кроме того, подробные сведения о датчиках движения настенного переключателя приведены в патентах США No. №№ 6,888,323, 7,122,976 и 7,374,057, содержание которых включено сюда посредством ссылки.

Как описано выше, когда переключающее устройство активируется для замыкания цепи нагрузки и включения света, блок датчика движения снова включается. Затем схема управления определяет, что выключатель нагрузки был замкнут, и снова включает датчик движения, так что блок датчика движения работает описанным выше образом. Схема управления для действия сброса, например, включает в себя резистор ограничения тока, электрически связанный с переключающим устройством, таким как две кнопки мгновенного контакта; ON и OFF, каждый из которых подключен к стабилитрону и конденсатору.Стабилитрон и конденсатор служат для снижения напряжения до необходимого для реле с фиксацией (контроллера нагрузки). Кнопки посылают напряжение в два соответствующих состояния, «закрыто» и «открыто», блокирующего реле.

В дополнительных вариантах осуществления изобретения схема управления для действия сброса включает в себя выпрямительный мост, электрически связанный с парами переключателей для функции включения / выключения. Выпрямительный мост, позволяющий как положительные, так и отрицательные циклы формы сигнала линии питать контроллер нагрузки с фиксацией реле.

В дополнительных вариантах осуществления изобретения система датчиков движения включает в себя любое количество блоков датчиков движения, контроллеров нагрузки, переключающих устройств и схем управления для управления любым количеством цепей нагрузки. В дополнительных вариантах осуществления изобретения блоки датчиков движения и / или переключающие устройства питаются от резервного аккумулятора, так что они продолжают потреблять нулевой ток с соответствующими цепями нагрузки, с цепями нагрузки в разомкнутом положении и с соответствующими лампами. выключенный.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 показывает схематическое представление системы управления освещением с нулевой мощностью в соответствии с вариантами осуществления изобретения.

РИС. 2 показано схематическое изображение системы управления освещением с нулевой мощностью в соответствии с альтернативным вариантом осуществления изобретения.

РИС. Фиг.3A показывает схематическое представление конструкции электрической схемы для системы управления освещением с нулевой мощностью в соответствии с вариантами осуществления изобретения.

РИС. 3B показано схематическое представление конструкции электрической схемы для системы управления освещением с нулевой мощностью в соответствии с дополнительными вариантами осуществления изобретения.

РИС. На фиг.3С схематично представлена ​​электрическая конструкция системы управления освещением с нулевой мощностью в соответствии с еще одним вариантом осуществления изобретения.

РИС. 4 показывает блок-схему, описывающую этапы в соответствии со способом по изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг.1 показывает представление системы управления освещением с нулевой мощностью 100 в соответствии с вариантами осуществления изобретения. Система управления освещением 100 включает в себя систему датчиков движения 101 с блоком датчиков движения 103 . Блок датчика движения 103 включает в себя схему управления 113 , которая сконфигурирована для питания блока датчика движения 103 , чтобы потреблять нулевую мощность после первой временной задержки, когда движение больше не обнаруживается в рабочем пространстве по движению. сенсорный блок 103 .Система управления освещением с нулевой мощностью , 100, дополнительно включает в себя схему управления, например, описанную со ссылкой на фиг. 3A-3C ниже, которые повторно включают или снова включают блок датчика движения 103 через переключающее устройство 107 . В соответствии с вариантами осуществления изобретения блок датчика движения , 103, также сконфигурирован для потребления нулевой мощности после того, как цепь нагрузки вручную или автоматически отключается через переключающее устройство 107 .

По-прежнему обращаясь к фиг. 1, блок датчика движения , 103, настоящего изобретения включает в себя один или несколько датчиков 109 и схему датчика 111 . Один или несколько датчиков , 109, включают, например, ультразвуковые датчики, инфракрасный датчик, датчики распознавания изображений (камеры CCD) и / или механические чувствительные устройства, такие как маты под давлением. Один или несколько датчиков 109 обнаруживают движение и / или присутствие в рабочем пространстве. В процессе работы, когда один или несколько датчиков 109 обнаруживают движение или занятость в рабочем пространстве, блок датчиков 101 генерирует управляющие сигналы на основе обнаруженного движения и / или занятости.Управляющие сигналы принимаются схемой управления 113 , а схема управления 113 дает команду реле защелки или контроллеру нагрузки 105 управлять цепями нагрузки на основе обнаруженного движения или обнаруженной занятости в рабочем пространстве. Когда уровень движения и / или занятости, обнаруживаемый блоком датчиков 103 , ниже порогового значения, схема датчика 111 отправляет управляющие сигналы в схему управления 113 , которые обрабатываются для передачи команды на реле защелки или контроллер нагрузки. 105 для размыкания цепи нагрузки и выключения освещения 115 после первой задержки.После первой задержки и после размыкания цепи нагрузки блок датчика движения 103 потребляет нулевой ток.

В соответствии с вариантами осуществления изобретения нагрузка замыкается, и свет включается снова вручную или автоматически с помощью переключающего устройства 107 , как описано выше. Переключающее устройство , 107, является переключающим устройством на блоке датчика движения , 103, или, альтернативно, периферийным переключающим устройством. Устройство периферийного переключателя представляет собой, например, ручной настенный переключатель мгновенного действия, механический датчик или датчик движения, такой как датчик движения настенного переключателя.Кроме того, подробные сведения о датчиках движения настенного переключателя приведены в патентах США No. №№ 6,888,323, 7,122,976 и 7,374,057, содержание которых включено сюда посредством ссылки.

Как описано выше, когда переключающее устройство 107 активируется для замыкания цепи нагрузки и включения освещения 115 , блок датчика движения , 103, снова включается схемой управления, описанной со ссылкой на фиг. . 3A-3C. Затем схема управления определяет, что цепь нагрузки замкнута, и снова включает блок 101 датчика движения, так что блок датчика движения работает описанным выше образом.В соответствии с вариантом осуществления изобретения схема управления встроена в устройство переключения 107 , встроена в блок датчика движения 103 или, альтернативно, является отдельной для устройства переключения или блока датчика движения 103 .

Теперь обратимся к фиг. 2, в соответствии с вариантами осуществления изобретения система управления освещением с нулевой мощностью 200 включает в себя систему датчиков движения 201 с множеством блоков датчиков движения 203 и 203 ′.Блоки датчиков движения 203 и 203 ‘включают в себя схемы управления 209 и 209 ‘, которые сконфигурированы для питания блоков датчиков движения 203 и 203 ‘, чтобы потреблять нулевую мощность после первой временной задержки , когда движение больше не обнаруживается в рабочих помещениях блоками датчиков движения 203 и 203 ′. Система управления освещением с нулевой мощностью , 200, дополнительно включает в себя схему управления, например, описанную со ссылкой на фиг.3A-3C ниже, которые повторно включают или включают блоки датчиков движения 203 и 203 ′ через устройство переключения 207 . Как описано выше, блоки датчиков движения 203 и 203 ‘сконфигурированы так, чтобы потреблять нулевую мощность после того, как цепь нагрузки вручную или автоматически отключается через переключающее устройство 207 . Из приведенного выше и ниже описания будет ясно, что система управления освещением с нулевой мощностью 200 может включать в себя любое количество блоков датчиков движения, сконфигурированных для управления любым количеством цепей нагрузки через одно переключающее устройство или несколько переключающих устройств.

Блоки датчиков движения 203 и 203 ‘включают в себя датчики 213 и 213 ‘ и цепи датчиков 211 и 211 ‘, как описано выше. Датчики 213 и 213 ′ обнаруживают движение и / или присутствие в рабочем пространстве, а схемы датчиков 211 и 211 ′ генерируют управляющие сигналы, которые обрабатываются схемами управления 209 и 209 ′ . Схемы управления 209 и 209 ‘затем инструктируют соответствующие реле-защелки или контроллеры нагрузки 205 и 205 ‘ на управление одной или несколькими цепями нагрузки на основе обнаруженного движения и / или присутствия.Когда движение и / или занятость, которые обнаруживаются системой датчиков движения 201 в рабочих помещениях, ниже порогового значения, один или оба блока датчиков движения замыкают одну или несколько соответствующих цепей нагрузки, чтобы выключить огни 215 и блоки датчиков движения 203 и 203 ′ отключаются, чтобы потреблять нулевой ток.

По-прежнему обращаясь к фиг. 2 переключающее устройство 207 используется для ручного или автоматического замыкания цепи нагрузки и включения освещения 215 и повторного включения блоков датчиков движения 203 и 203 ′ с помощью схемы управления, такой как описано выше и ниже.Фиг. 3A-3C теперь будут использоваться для дальнейшего подробного описания электрических схем системы управления освещением с нулевой мощностью, включая операции сброса схем управления.

РИС. 3A показано схематическое представление конструкции электрической схемы для системы управления освещением с нулевой мощностью 300 в соответствии с вариантами осуществления изобретения. Однофазное сетевое напряжение с линией 309 и нейтралью 3 I I используется для подачи питания.Напряжение линии 309 подключено к цепи управления 301 через переключающее устройство 302 . Переключающее устройство 302 включает в себя две кнопки с мгновенным контактом ВКЛ и ВЫКЛ. Схема управления 301 электрически соединена со схемой реле с фиксацией, которая включает в себя реле с двойной фиксацией и одиночной фиксацией 303 . Токоограничивающий резистор RI и выпрямительный диод DI размещены между линией 309 и переключающим устройством 302 .При нажатии кнопки ON выпрямленное линейное напряжение подается на стабилитрон Z 2 и конденсатор C 2 , которые служат для снижения напряжения до необходимого для фиксирующего реле 303 , например 12 В. Это напряжение подается на вход «закрытие» фиксирующего реле 303 , тем самым вызывая замыкание контакта реле, в результате чего напряжение линии 309 подключается как к нагрузке 307 , так и к цепи датчика 305 .Активация фиксирующего реле 303 обычно происходит очень быстро, так что пользователь может относительно быстро отпустить кнопку ВКЛ. Например, реле с фиксацией 303 обычно замыкается в течение 10-15 миллисекунд. Блокировочное реле 303 останется в закрытом состоянии без подачи питания на вход «закрытие». Соответственно, пользователь может нажать кнопку ВЫКЛ, в результате чего напряжение выпрямленной линии 309 будет подано на стабилитрон Z 1 и конденсатор C 1 , которые затем подадут подходящее напряжение на «открытый» вход фиксирующего реле. 303 .Это вызывает размыкание фиксирующего реле 303 и прерывание напряжения LINE 309 , приложенного к нагрузке и цепи датчика 305 . В этом варианте осуществления, если какое-либо переключающее устройство 302 нажато в течение некоторого времени, значительный ток может протекать через катушку или фиксирующее реле 303 . Соответственно, в альтернативном варианте осуществления система , 300, управления освещением с нулевой мощностью включает в себя схему ограничения тока, которая ограничивает ток сверх того, который необходим для активации катушки реле фиксирующего реле , 303, .

Схема датчика 305 в соответствии с вариантами осуществления изобретения соединена с датчиком движения на основе пироэлектрического инфракрасного (PIR) датчика (не показан). Схема датчика движения может включать в себя схемы, необходимые для преобразования напряжения LINE 309 в меньшие напряжения постоянного тока, используемые его внутренней схемой, или это напряжение постоянного тока может подаваться от отдельной схемы источника питания. Состав схемы датчика движения не является критическим для изобретения, и в данной области можно найти множество вариантов конструкции, включая ультразвуковые датчики движения, комбинированные ультразвуковые и инфракрасные датчики движения, датчики присутствия или отсутствия людей на основе обработки звукового звука или изображения и т. Д.Схема датчика движения отслеживает движение в помещении. Если движение периодически обнаруживается, нагрузка не изменяется, или напряжение замыкания реле может быть повторно приложено схемой 305 датчика через диод D 5 в результате движения или в другое время по мере необходимости. Если движение не обнаруживается в течение заданного периода времени, схема датчика движения подает подходящее напряжение на «открытый» вход фиксирующего реле 303 через диод D 4 , вызывая релейные контакты фиксирующего реле 303 , чтобы открыть.Это отключает питание как нагрузки 307 , так и цепи датчика движения / управления нагрузкой. Заранее определенный период времени может быть зафиксирован в устройстве, может выбираться пользователем с использованием подходящего метода, такого как матрица ползунковых переключателей (не показана), или может быть автоматически настроен с использованием информации о вакансиях и / или моделях занятости. Поскольку реле 303 предпочтительно является реле «защелкивающегося типа», при размыкании реле 303 никакая мощность не потребляется ни в одной части системы управления освещением с нулевой мощностью 300 , и достигается более высокий уровень энергосбережения.

В варианте, альтернативном показанному на фиг. 3A, диод D 5 , подключенный между схемой датчика 305 и входом «закрыть» фиксирующего реле 303 , и датчик движения сконфигурирован для реализации предупреждения пользователю о том, что нагрузка вот-вот отключится. . Схема датчика 305 , например, включает в себя внутреннюю схему с конденсатором большой емкости и компоненты с очень низким энергопотреблением, которые позволяют схеме датчика 305 оставаться во включенном состоянии в течение короткого периода времени, например 3 -5 секунд при отключении основного питания.Это позволяет схеме датчика 305 отключать нагрузку, как описано выше, отключая питание датчика. Когда питание датчика отключено, цепь датчика остается «активной», чтобы снова включить питание через короткий промежуток времени, например, 1 секунду, путем подачи подходящего напряжения обратно на вход «закрытие» фиксирующего реле 303 . Это позволяет системе управления освещением с нулевым энергопотреблением 300 реализовать функцию «мигающего предупреждения», при которой нагрузка на короткое время прерывается, чтобы предупредить жильца о том, что нагрузка вот-вот отключится.Если рабочее место все еще занято, то человек, находящийся на рабочем месте, может переместиться, чтобы повторно запустить датчик движения, чтобы нагрузка не отключилась. Однако, если рабочее пространство не занято, система 300 управления освещением с нулевой мощностью затем откроет нагрузку, выключит свет 307 и отключит питание, чтобы потреблять нулевой ток, как описано выше.

РИС. 3B показывает схематическое представление конструкции электрической схемы для системы управления освещением с нулевой мощностью 350 в соответствии с альтернативным вариантом осуществления изобретения.Система управления освещением с нулевой мощностью 350 , включает в себя схему управления 351 . Линия 361 и нейтраль 363 используются для подачи питания в виде однофазного напряжения. Схема управления включает в себя токоограничивающий резистор RI и выпрямительный диод DI, расположенный между линией 361 и кнопочными переключателями «Вкл» и «Выкл» переключающего устройства 352 . Контакты «Вкл.» И «Выкл.» Переключающего устройства 352 электрически соединены с парой конденсаторов и стабилитронов, C 2 , Z 2 и C 1 , Z 1 соответственно.Выход из контактов «Вкл.» Переключающего устройства 352 электрически соединен с диодом D 3 , который подключен к входу «Закрыть» первого реле блокировки 353 и второго реле блокировки 355 . Аналогичным образом, выходы контактов «Off» коммутирующего устройства 352 подключены к диоду D 2 , который подключен к входу «Open» первого реле блокировки 353 и второго реле блокировки 355 .

В соответствии с этим вариантом осуществления изобретения первое реле фиксации 353 управляет приложением напряжения линии 361 к нагрузке, а второе реле фиксации 355 управляет приложением напряжения линии 361 к цепи датчика. 357 . Поскольку второе реле 355 с фиксацией не обрабатывает токи нагрузки, второе реле с фиксацией 355 в качестве альтернативы заменяется любыми другими подходящими схемами фиксации, такими как схема транзистора с фиксацией.В соответствии с этим вариантом осуществления изобретения кнопка включения переключающего устройства прикладывает напряжение для замыкания как первого фиксирующего реле 353 , так и второго фиксирующего реле 355 , тем самым включая нагрузку 359 и схему датчика . 357 . Во время работы кнопка выключения переключающего устройства 352 также отключает питание как нагрузки 359 , так и цепи датчика 357 путем размыкания первого фиксирующего реле 353 и второго фиксирующего реле 355 .Схема датчика 357 сконфигурирована для включения и выключения нагрузки 359 через первое реле блокировки 353 и второе реле блокировки 355 через диоды D 4 и D 5 . Кроме того, первое реле с защелкой 353 и второе реле с защелкой 355 отключаются через диод D 6 . Это позволяет схеме датчика 357 включать / выключать освещение 359 автоматически в течение дня, когда движение обнаруживается датчиком (не показан) схемы датчика движения, путем реализации так называемого «автоматического включения, автоматическое отключение ».Схема датчика 357 сконфигурирована для отключения последним человеком, покидающим рабочее место, путем нажатия кнопки ВЫКЛ на переключающем устройстве 352 . В качестве альтернативы, схема датчика 357 отключается на основании входного сигнала от внешнего таймера или схемы внутреннего таймера, при этом схема датчика 357 потребляет нулевой ток в заданное время дня или после заданного времени задержки после обнаружения движения датчик цепи датчика 357 ниже порогового значения.

РИС. 3C показано схематическое представление электрической схемы системы управления освещением с нулевой мощностью 375 в соответствии с еще одним вариантом осуществления изобретения. Как описано выше, система управления освещением с нулевой мощностью 375 включает в себя схему управления 377 , электрически связанную с переключающим устройством 378 , схему датчика 381 с датчиком, фиксирующее реле 379 , электрически связанное с нагрузкой для управления освещением 383 .Коммутационное устройство 378 включает выпрямительный мост RT 1 и групповые пары переключателей для обеспечения функций «Вкл.» И «Выкл.». Выпрямитель RT 1 допускает как положительные, так и отрицательные циклы формы волны напряжения линии 385 для питания фиксирующего реле 379 , где, как вариант осуществления, описанный со ссылкой на фиг. 3A обеспечивает только положительный цикл формы волны напряжения линии 385 для питания реле с фиксацией. При работе контакты On-A и On-B коммутирующего устройства 378 замыкаются одновременно.Положительная мощность течет от LINE через RI и RT 1 и On-A, чтобы смещать диод Z 2 до его напряжения, тем самым ограничивая напряжение до уровня, необходимого для активации стороны ЗАКРЫТИЯ фиксирующего реле 379 . Питание возвращается через эталонные соединения к On-B, RT 1 и ЗАЗЕМЛЕНИЕ. Если контакты включения включены через переключающее устройство 378 во время отрицательной части цикла питания, мощность будет течь от ЗЕМЛИ через RT 1 и On-A, диод смещения Z 2 будет течь через ЗАКРЫТУЮ сторону реле с фиксацией 379 , через контрольные соединения к On-B, RT 1 , а затем через R 1 к LINE.Функции выключения устройства переключения 3 78 работают аналогичным образом. В других вариантах осуществления изобретения к переключающему устройству 3 78 добавлены транзисторные схемы для прерывания включения и выключения контактов, когда фиксирующее реле 3 79 изменило состояние, тем самым снижая потребление энергии в том случае, если включенные или выключенные контакты переключающего устройства 378 случайно замыкаются постоянно.

Из приведенного выше описания будет ясно, что подходящие переключающие устройства включают в себя кнопки, тумблеры или любой другой подходящий переключающий механизм для активации функций «Вкл.» И «Выкл.» Системы управления освещением с нулевой мощностью 375 .Если реализована одна кнопка, кнопка по-прежнему активирует фиксирующее реле 3 79 для включения нагрузки 383 и цепи датчика 3 81 , а также активирует цепь управления 3 77 контур. Хотя этот подход может увеличить стоимость, он обеспечивает возможность реализации различных стратегий управления одной кнопкой, таких как нажатие, множественное нажатие, нажатие

,

и удержание и т. Д., Когда система управления освещением с нулевой мощностью 375 активна.Предпочтительно, когда схема управления 377 активна, она отключает способность кнопки управлять блокирующим реле 379 . Например, при использовании транзисторной схемы, последовательно соединенной с входом «закрытие» реле 379 , транзисторная схема действует как открытый переключатель до тех пор, пока схема управления 377 не станет активной, заставляя транзистор действовать как закрытый переключатель. Затем схема управления 3 77 контролирует вход переключателя и отправляет соответствующие сигналы в схему управления нагрузкой фиксирующего реле 3 79 и схему датчика 3 81 .В полностью выключенном состоянии система управления освещением с нулевым энергопотреблением 3 7 5 не потребляет энергию. Схема датчика , 381, в дополнительных вариантах осуществления изобретения включает в себя расширенные возможности обработки, такие как ASIC или микроконтроллер, которые обеспечивают дополнительные функциональные возможности, такие как управление переходом через нулевой уровень для реле с фиксацией или реализация различных однокнопочных команд, упомянутых выше.

РИС. 4 показывает блок-схему, описывающую этапы в соответствии со способом по изобретению.В соответствии со способом по настоящему изобретению цепь нагрузки с освещением управляется путем отслеживания движения с помощью блока датчика движения в зоне обнаружения рабочего пространства. Блок датчика движения включает в себя датчик движения и схему датчика, как описано выше. Схема датчика включает в себя логику и / или микропрограммное обеспечение, которое проверяет, что движение в зоне обнаружения рабочего пространства превышает пороговое значение. Когда движение, обнаруженное в рабочем пространстве, ниже порогового значения, цепь нагрузки размыкается, свет выключается, а блок датчика движения потребляет нулевой ток.После размыкания цепи нагрузки и выключения освещения нагрузка замыкается, и блок датчика движения включается через схему управления и переключающее устройство, такое как описано выше.

После полного описания предпочтительных вариантов осуществления настоящего изобретения специалистам в данной области техники будут очевидны многие другие эквивалентные или альтернативные способы реализации устройства или системы управления освещением с нулевой мощностью. Например, датчик движения можно заменить датчиком дневного света. Могут быть добавлены дополнительные реле для управления дополнительными нагрузками.Дополнительные реле могут управляться переключателями ВКЛ / ВЫКЛ или цепью датчика. Кроме того, в соответствии с настоящим изобретением можно управлять как датчиками движения, так и датчиками дневного света. Кроме того, датчик движения может обеспечивать отдельные релейные выходы для управления другими устройствами, такими как контроллеры переменного тока высокого напряжения. Описанная система управления освещением с нулевой мощностью может включать в себя более сложные устройства управления нагрузкой, такие как транзисторные схемы; симисторы, схемы регулирования яркости и другие схемы управляемого переключения.

Leviton GreenMAX Relay, с фиксацией, 1-полюс., Диммирование и переключение, 30 А

Описание продукта

• 24-277, 347 В переменного тока, 50/60 Гц.Модель № RELAY-1DS
• Соответствует Title 24, соответствует ASHRAE 90.1
• Реле Leviton Greenmax, RELAY-1DS

Характеристики продукта

• Цепей / каналов: 1
• Линия продуктов: GreenMAX
• Тип продукта: Релейный модуль

CAT. НЕТ. ОПИСАНИЕ НОМЕРА НАГРУЗКИ

• РЕЛЕ-1Д **
• Реле регулирования яркости и переключения
• 24-277 В переменного тока, 347 В переменного тока, 20 А 0-10 В (в тонусе) Диапазон проводов драйвера диммируемых люминесцентных ламп и светодиодов # 14 — # 6, медь AWG, крутящий момент 16 дюймов.-фунтов. Диапазон проводов управления: # 14 — 12 AWG, медь, крутящий момент 14 дюйм-фунт. Максимум 0-10 В постоянного тока (понижение) Нагрузка цепи управления затемнением: 200 мА 25000 А Характеристики SCCR при 277 В переменного тока

Заменить * на B для стандартного реле или M для измерительного реле Заменить ** на S для стандартного реле или M для измерительного реле

№

ОПИСАНИЕ Линия релейных модулей Leviton GreenMAX® предлагает функции и производительность, недоступные ни у одного из конкурирующих продуктов, представленных сегодня на рынке.Для повышения надежности и долговечности релейные модули GreenMAX имеют номинальный ток короткого замыкания (SCCR) 25 000 А при 277 В переменного тока. Все релейные модули GreenMAX являются 1-полюсными или 2-полюсными реле с фиксацией, что снижает потребление паразитной энергии. Все релейные модули имеют одинаковый физический размер, что позволяет подбирать оптимальное сочетание реле для каждого приложения. Модели включают в себя базовый модуль реле управления, модуль реле возврата в закрытое состояние и автономный модуль реле затемнения 0–10 В постоянного тока (опускание) с возможностью сбора дневного света.Измерительные реле GreenMAX позволяют контролировать потребление энергии каждым реле в шкафу. Контролируемые параметры включают в себя: энергию, полную энергию, реактивную энергию, напряжение, ток, коэффициент мощности и гармонические искажения. Все реле должны использоваться в системном шкафу GreenMAX.

ОБЛАСТИ ПРИМЕНЕНИЯ • Серьезная модернизация • Новые строительные проекты • Государственные учреждения • Офисные здания • Больницы / медицинские кабинеты • Университеты • Рестораны • Большие кампусы • Любые другие места, требующие сбора урожая при дневном свете и реагирования на спрос

ХАРАКТЕРИСТИКИ

• Все релейные модули GreenMAX имеют номинальный ток короткого замыкания (SCCR) 25 000 А при 277 В переменного тока для повышения надежности и долговечности • Номинальный ток 30 А для общего люминесцентного балласта и 20 А для ламп накаливания, HID, электронного балласта • Может использоваться в соответствии с IECC, ASHRAE 90.1 и 2016 Раздел 24, Часть 6, определение присутствия / свободного места, регулирование яркости 0-10 В, сбор дневного света, частичное включение, частичное отключение, планирование, реакция на запрос и требования к управлению розетками • Все модели реле фиксируются с помощью ручного привода, чтобы уменьшить паразитные потери энергии через реле NO / NC • Рычаг ручного срабатывания на всех реле GreenMAX позволяет пользователям вручную включать и выключать освещение без центрального процессора или питания • Отсутствие открытых печатных плат или компонентов. Закрытый пластиковый корпус обеспечивает безопасность по периметру.Концы проводов надежно удерживаются внутри пластикового корпуса. Провода подключаются непосредственно к терминаторам, а не к клеммам, припаянным к печатной плате, которые могут оборвать соединения с платой • Автономный модуль реле затемнения на 20 А, 0-10 В постоянного тока (опускающийся) в однополюсных конфигурациях обеспечивает возможность сбора дневного света для совместимые драйверы флуоресцентных ламп и светодиодов • Проводники для цепи реле диммирования на 20 А, 0–10 В постоянного тока (понижение) должны быть проложены в области проводов линии и нагрузки в шкафу GreenMAX.Изоляция этих проводов должна соответствовать всем применимым электротехническим нормам и правилам. NEC допускает это условие, если изоляция низковольтных проводов рассчитана на максимальное напряжение, доступное в отсеке. • Измерительные реле обеспечивают точность 3% и не подходят для коммерческих приложений. Данные передаются через BACnet через объекты аналогового вывода и могут быть агрегированы с использованием продуктов Leviton для измерений и проверки. • Зеленые и красные светодиодные индикаторы, показывающие состояние ВКЛ / ВЫКЛ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Окружающая среда • Диапазон температуры окружающей среды: 32–122 ° F (0–50 ° C) • Относительная влажность: <90% без конденсации

Списки

• UL916, UL508, UL924, cUL, могут использоваться для соответствия IECC, ASHRAE 90.1 и 2016 Раздел 24, Часть 6, определение присутствия / незанятости, регулирование яркости 0-10 В, сбор дневного света, частичное включение, частичное отключение, планирование, реакция на спрос и требования к управлению розетками

Гарантия • Релейные модули с 10-летней гарантией

Стандартные схемы освещения

— Vesternet

В следующем разделе мы покажем некоторые из наиболее распространенных систем освещения, чтобы помочь вам определить, какая из них у вас есть и как можно установить некоторые модули в каждом сценарии.

Следующие цифры основаны на стандартных системах освещения в Великобритании, как с нейтралью на переключателе, так и без нее. Дополнительная информация о 2-проводных системах освещения доступна в APNT-23: Общие сведения о 2-проводных и 3-проводных системах освещения.

Для получения информации о том, как физически установить модуль Z-Wave, ознакомьтесь с нашим руководством здесь. Чтобы узнать больше о том, как модули Z-Wave работают с разными типами переключателей, обязательно прочитайте наше руководство здесь.

Под каждым рисунком мы будем ссылаться на подробные руководства, показывающие все варианты того, как диммер или реле могут быть добавлены в эту конкретную систему.

Стандартная цепь освещения

Рисунок 1

По 2-жильному кабелю (коричневый и синий) кабели Live и Switched Live подаются к настенному выключателю и до осветительной арматуры.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Стандартная цепь освещения (с нейтралью)

Рисунок 2

Если у вас 3-проводная система, в которой нейтраль доступна на коммутаторе, то 3-проводной модуль, такой как диммер или реле, может быть установлен в заднюю часть коммутатора.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.».Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Стандартная схема двустороннего освещения

Рисунок 3

По 2-жильному кабелю (коричневый и синий) кабели Live и Switched Live подаются к настенному выключателю и до осветительной арматуры. Дополнительный трехжильный кабель (коричневый, черный и серый) соединяет два настенных переключателя вместе; позволяя каждому из них независимо включать и выключать свет.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Стандартная схема двустороннего освещения (с нейтралью)

Рисунок 4

Если у вас 3-проводная система, в которой нейтраль доступна на коммутаторе, то 3-проводной модуль, такой как диммер или реле, может быть установлен в заднюю часть коммутатора.

Двухжильный кабель (коричневый и синий) соединяет фазу и нейтраль с настенным переключателем. Второй 2-жильный кабель (коричневый и синий) проводит переключение под напряжением и нейтраль до осветительной арматуры. Дополнительный трехжильный кабель (коричневый, черный и серый) соединяет два настенных переключателя вместе; позволяя каждому из них независимо включать и выключать свет.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.».Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Стандартная схема 2-стороннего освещения, 2-канальная

Рисунок 5

Это похоже на стандартную схему двустороннего освещения, но с двумя цепями, управляемыми двухпозиционным переключателем. По 2-жильным кабелям (коричневый и синий) Live и Switched Live проходят к настенному переключателю и к каждой осветительной арматуре.Дополнительный трехжильный кабель (коричневый, черный и серый) соединяет каждый настенный выключатель с одной из групп на двухконтактном настенном выключателе, позволяя каждой из них независимо включать и выключать свет — Переключатель A и переключатель B Группа-1 контролирует одну нагрузку, переключатель C и переключатель B Gang-2 контролирует другую нагрузку.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Стандартная 2-сторонняя схема освещения, 2-канальная (с нейтралью)

Рисунок 6

Это похоже на стандартную 2-стороннюю схему 2-х стороннего освещения, но с нейтралью. Двухжильные кабели (коричневый и синий) передают фазу и нейтраль к настенному переключателю, а переключатели — фазу и нейтраль — к каждой осветительной арматуре. Дополнительный трехжильный кабель (коричневый, черный и серый) соединяет каждый настенный выключатель с одной из групп на двухконтактном настенном выключателе, позволяя каждой из них независимо включать и выключать свет — Переключатель A и переключатель B Группа-1 контролирует одну нагрузку, переключатель C и переключатель B Gang-2 контролирует другую нагрузку.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Стандартная 3-ходовая цепь освещения с промежуточным выключателем

Рисунок 7

В этой системе используются два двухпозиционных переключателя (как в двухпозиционной цепи), но она также включает промежуточный переключатель, который находится в «середине» цепи.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Стандартная 3-ходовая цепь освещения с промежуточным выключателем (с нейтралью)

Рисунок 8

Это похоже на стандартную 2-стороннюю схему 2-х стороннего освещения, но с нейтралью.Эта система использует два двухпозиционных переключателя (как в двухпозиционной цепи), но также включает промежуточный переключатель, который находится в «середине» цепи.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Цепь альтернативного двухстороннего освещения

Рисунок 9

Это другой стиль создания двухсторонней схемы освещения, используемый в некоторых странах, но редко встречающийся в большинстве зданий Великобритании.Между двумя коммутаторами используется двухжильный (+ земля) кабель вместо более обычного трехжильного (+ земля).

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Альтернативная цепь двустороннего освещения (с нейтралью)

Рисунок 10

Как упоминалось выше, это другой стиль создания двухсторонней схемы освещения, используемый в некоторых странах, но редко встречающийся в большинстве зданий Великобритании.Между двумя коммутаторами используется двухжильный (+ земля) кабель вместо более обычного трехжильного (+ земля) кабеля с нейтралью.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Альтернативная цепь 3-ходового освещения с промежуточным выключателем

Рисунок 11

Это относительно новый стиль создания двухсторонней схемы освещения, все еще необычный для большинства зданий Великобритании.Он использует два двухпозиционных переключателя (как в двухпозиционной цепи), но также включает промежуточный переключатель, который находится в «середине» цепи. Нет Switch Location не имеет доступа как к прямой трансляции, так и к коммутируемой прямой трансляции.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Если ваша схема выглядит так, вот как это сделать с помощью:

Альтернативная цепь 3-ходового освещения с промежуточным выключателем (с нейтралью)

Рисунок 12

Как упоминалось выше, это относительно новый стиль создания двухсторонней схемы освещения, все еще необычный для большинства зданий в Великобритании, и на этот раз с нейтральным светом.Он использует два двухпозиционных переключателя (как в двухпозиционной цепи), но также включает промежуточный переключатель, который находится в «середине» цепи. Нет Switch Location не имеет доступа как к прямой трансляции, так и к коммутируемой прямой трансляции.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией). Эти фиксаторы фиксируются — например, когда вы нажимаете переключатель в положение «Вкл.», Переключатель физически остается в положении «Вкл.». Это стандартные выключатели света, которые вы уже найдете в своем доме.

Схема двухстороннего освещения звезды

Рисунок 13

Это схема потолочной установки, в которой используется «звездообразная» формация, когда все провода переключателя подводятся к распределительной коробке на потолке, а затем подают свет.Она выглядит более сложной, чем стандартная схема, но ее все же просто подключить.

В системе освещения этого типа используются переключатели « Toggle» (с фиксацией).
