Чем отличается УЗО от дифавтомата. Как выбрать оптимальное устройство защиты для электропроводки. Какие преимущества и недостатки есть у УЗО и дифавтоматов. На что обратить внимание при выборе защитного оборудования.
Принцип работы и назначение УЗО и дифавтомата
УЗО (устройство защитного отключения) и дифавтомат — это защитные устройства для электропроводки, которые имеют схожее назначение, но различаются по принципу работы и функционалу:
- УЗО предназначено для защиты от утечек тока и поражения электрическим током. Оно срабатывает при появлении разницы между входящим и выходящим током в цепи.
- Дифавтомат совмещает функции УЗО и автоматического выключателя. Он защищает как от утечек тока, так и от коротких замыканий и перегрузок.
Таким образом, дифавтомат является более универсальным устройством защиты. Но УЗО имеет свои преимущества в определенных ситуациях.
Визуальные отличия УЗО и дифавтомата
Несмотря на схожий внешний вид, УЗО и дифавтомат имеют несколько характерных визуальных отличий:
- У УЗО кнопка «Тест» расположена слева, а рычаг включения справа. На дифавтомате наоборот — рычаг слева, кнопка справа.
- Номинальный ток на УЗО обозначается просто цифрами (например, «25А»). На дифавтомате перед цифрами стоит буква (например, «C25»).
- УЗО обычно уже по ширине, чем дифавтомат.
Эти визуальные признаки позволяют легко отличить УЗО от дифавтомата даже неспециалисту.
Преимущества и недостатки УЗО
Устройство защитного отключения имеет ряд достоинств и ограничений:
Плюсы УЗО:
- Эффективная защита от поражения током при прикосновении к токоведущим частям
- Быстрое срабатывание при утечках тока
- Возможность защиты нескольких линий одним УЗО
- Относительно невысокая стоимость
Минусы УЗО:
- Не защищает от коротких замыканий и перегрузок
- Требует установки дополнительного автомата
- Занимает больше места в электрощите
УЗО оптимально подходит для защиты отдельных мощных приборов или групп розеток.
Особенности применения дифавтоматов
Дифференциальные автоматы имеют свои преимущества и недостатки:
Плюсы дифавтоматов:
- Комплексная защита от утечек, КЗ и перегрузок
- Компактность — занимает меньше места в щите
- Не требует установки дополнительного автомата
- Удобство при новом монтаже электропроводки
Минусы дифавтоматов:
- Более высокая стоимость по сравнению с УЗО
- Сложнее определить причину срабатывания
- При поломке требуется замена всего устройства
Дифавтоматы хорошо подходят для защиты отдельных линий и приборов, особенно при новом монтаже.
Критерии выбора между УЗО и дифавтоматом
При выборе между УЗО и дифавтоматом стоит учитывать следующие факторы:
- Наличие свободного места в электрощите. Если места мало, компактный дифавтомат предпочтительнее.
- Тип защищаемой нагрузки. Для отдельных мощных приборов лучше подойдет дифавтомат, для групп розеток — УЗО.
- Состояние проводки. В старых домах с изношенной проводкой надежнее использовать раздельные УЗО и автоматы.
- Бюджет. УЗО дешевле, но требует установки дополнительного автомата.
- Удобство эксплуатации. Дифавтомат проще в использовании, но сложнее в диагностике причин срабатывания.
Оптимальный выбор зависит от конкретной ситуации и требований к электробезопасности.
Особенности монтажа УЗО и дифавтоматов
При установке защитных устройств важно соблюдать ряд правил:
- УЗО всегда устанавливается после вводного автомата
- Нельзя объединять нулевые проводники разных групп, защищенных УЗО
- Дифавтомат устанавливается вместо обычного автомата
- Необходимо правильно подобрать номинал устройства по току и чувствительности
- Рекомендуется использовать УЗО или дифавтоматы с током утечки 30 мА для бытовых цепей
Правильный монтаж обеспечивает надежную работу защитных устройств и безопасность электропроводки.
Комбинированное использование УЗО и дифавтоматов
В современных электроустановках часто применяется комбинированная схема защиты:
- Вводное УЗО на весь дом/квартиру с током утечки 100-300 мА
- Групповые дифавтоматы на отдельные линии с током утечки 30 мА
- УЗО для защиты групп розеток
- Дифавтоматы для защиты мощных стационарных электроприборов
Такая схема обеспечивает комплексную защиту и позволяет оптимально использовать преимущества обоих типов устройств.
устройство защитного отключения или дифференциальный автомат?
Очень похожие внешне устройства защитного отключения и дифференциальные автоматы отличаются общей функцией — защитой от утечки. Так если разницы практически нет, то зачем платить больше? В статье разберёмся, какое из устройств спасёт Вас при близком контакте с оголённым проводом, а какое сэкономит место в щитке. Какое нуждается в «напарнике», а какое справится со всем самостоятельно.
Но для начал внимательно присмотритесь – есть 2 главных визуальных отличия между устройствами. УЗО отличается кнопкой «тест» слева и рычажком справа, а номинальный ток обозначается только цифрами. У дифавтоматов всё наоборот: рычажок находится слева, кнопка – справа, а перед величиной номинального тока обязательно стоит латинская буква. Например, маркировка «16А» — признак УЗО, а «С16» характерна для АВДТ.
УЗО автоматически отключит питание только при утечке тока. Оно среагирует на изменение величины токов, проходящих в замкнутой цепи и при их отклонении их нормы сработает. То есть если Вы или Ваш питомец коснётесь оголенного провода устройство отключит напряжение, до того, как здоровье или жизнь пострадают. Также УЗО обесточит цепь, если в ней появились проводники с поврежденными защитными оболочками, и предотвратит возникновение пожара. Но оно не сработает при появлении токов короткого замыкания и перенапряжении. Поэтому его можно применить только в паре с автоматом.
847330d2-73bf-45d2-8256-5b42a0407243
УЗО ВД1-63 2п 40 А 30 мА AC 230 В KARAT ИЭК MDV10-2-040-030
2ce73eb7-742b-4275-ae7a-632ca3941a9e
УЗО ВД-100 2п 16 А 30 мА AC 230 В PROxima EKF elcb-2-16-30-em-pro
a9de45d3-5c11-4f44-b4a2-e65ced76b07b
УЗО 2п 25 А 30 мА AC 230 В ВД1-63 TDM SQ0203-0008
34f6506f-0b70-475f-adfb-8d6733b62f9f
УЗО 2п 25 А 30 мА AC 230 В ДОМОВОЙ Schneider Electric 11450
b885d751-553d-46a7-b001-c95040cb16ee
УЗО 2P 40А 100мА тип AC 6кА DМ63-2340-AС-УХЛ4 254177
Если у Вас одновременно работает большое количество электроприборов и возникнет перегрузка сети, то УЗО без автомата не сработает и проводка перегорит.
2fe2426e-6e6f-4a8d-9193-d7e517e93923
АВДТ 2п 16 А 30 мА 4,5 кА хар-ка C DSh301R ABB 2CSR245072R1164
19fa2a8b-b923-4089-afeb-17d1f009d638
АВДТ 2п 25 А 30 мА 4,5 кА хар-ка C ДИФ-103 DEKraft 16015DEK
ec4c82c7-8813-4b30-9806-8e40580ff946
АВДТ АД-32 2п 16 А 30 мА 4,5 кА хар-ка C PROxima EKF DA32-16-30-pro
d7367071-a400-407c-9899-cfa91ec60341
АВДТ 2п 25 А 30 мА 6 кА хар-ка C АВДТ63 TDM SQ0202-0004
003c9b78-a465-4d30-9ee1-64f921557925
АВДТ 2п 25 А 30 мА 6 кА хар-ка C АВДТ32 KARAT ИЭК MAD22-5-025-C-30
Когда стали понятны внешние и функциональные различия, сделать окончательный выбор помогут несколько простых советов. Если необходима защита квартиры или небольшого частного дома, то критичной разницы в выборе устройства нет.
И лучше обратить внимание на стабильность напряжения в сети и риск возможных неполадок. Если в тандеме УЗО и автомата выйдет из строя один аппарат, то заменить можно только сломанную часть. В случае АВДТ такой вариант не возможен и устройство придётся менять полностью, что будет существенно дороже.
Для больших коттеджей, небольших гостиниц и других крупных построек с большим количеством оборудования и нагрузок, например, с котельными, насосными, системами полива и так далее, лучше выбрать диффавтомат. Стоит сделать выбор в его пользу и при необходимо сэкономить место в щитке или монтаже электрощитовой с нуля.
Но если нужно усовершенствовать защиту, где уже имеется автомат, то менять его на дифференциальный смысле нет — проще и дешевле добавит УЗО, хоть это и будет занимать больше места.
УЗО и ДИФ на страже Вашего жилья!
При проектировании электропроводки часто встаёт вопрос, какой тип защиты выбрать УЗО или ДИФ-автомат. Не просвещённому в электротехнике человеку очень сложно разобраться в данном вопросе.
Некоторые люди даже не знают, как их отличить друг от друга, ведь они очень похожи.
Мы поможем разобраться в данной теме и выяснить, как устроен и для чего нужен каждый из этих приборов.

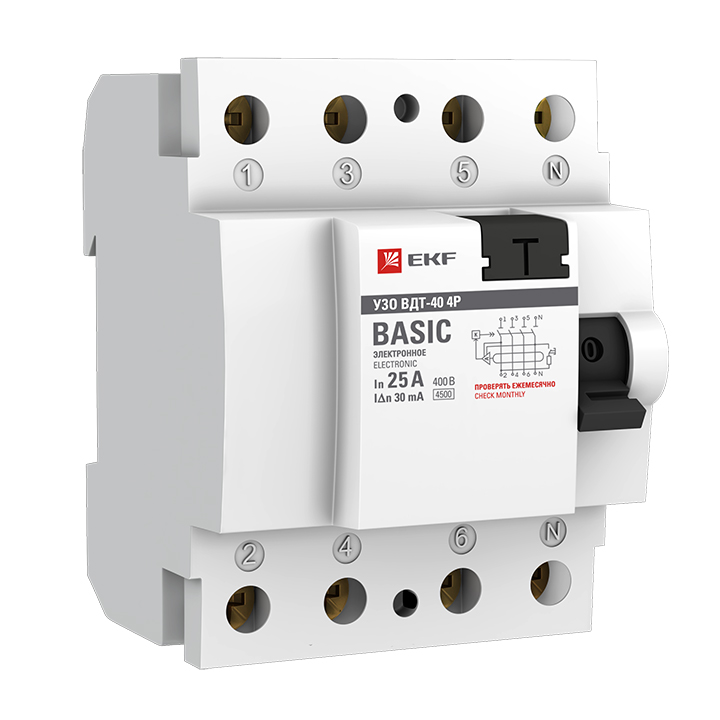

УЗО (Устройство защиты отключения)
Устройство защиты отключения предотвращает утечку тока в электрической сети, а человека от поражения электрическим током. Прибор контролирует токи, проходящие в замкнутой цепи, а при отклонении их от нормы, срабатывает.
Если человек случайно коснётся оголённого провода, УЗО сработает и отключит напряжение. При этом следует помнить, что устройство не защищает электропроводку от короткого замыкания и от перегрузки. Поэтому УЗО следует использовать только в паре с защитным автоматом, который подключается последовательно, что делает монтаж более громоздким, так как расходуется лишнее место в распределительном щитке. Но у данной схемы есть и свои преимущества.
Срабатывание автоматического выключателя в этом случае будет указывать на короткое замыкание.
А в случае отключения УЗО, следует искать утечку тока. При установке устройства защиты отключения, номинальное значение тока у него должно быть выше, чем у автомата, установленного в паре с прибором. Таким образом, можно с помощью одного УЗО защитить несколько линий.
Есть еще очень важное замечание при использовании УЗО! Оно не сработает, если прикоснуться одновременно к фазному и нулевому проводу, поэтому при электромонтажных работах или при ремонте проводки необходимо полностью обесточить линию.
ДИФ-автомат (Дифференциальный автомат)
Дифференциальный автомат — это универсальный прибор, включающий в себя устройство защиты отключения и автоматический выключатель, заключённые в едином корпусе.
Внешне ДИФ-автомат очень похож на УЗО. Отличие состоит в том, что у ДИФ-автомата перед цифрой, указывающей на номинальный ток, стоит буква, в случае с УЗО литера отсутствует.
Так как дифференциальный автомат является автономным устройством, в распределительном щитке он занимает меньше место, чем устройство защиты отключения в паре с автоматом.
Делая выбор между двумя приборами, необходимо учитывать некоторые нюансы.
Следует помнить, что при срабатывании дифференциального автомата, невозможно понять по какой причине произошло отключение. Причиной может являться утечка тока или короткое замыкание.
Проанализировав оба устройства, можно подвести итог. Если вам нужно защитить какой-то один электроприбор, например стиральную машинку, то однозначно лучше быстрей и дешевле поставить ДИФ-автомат. В случае, когда требуется защитить группу потребителей, предпочтительней будет УЗО.
Что выбрать? УЗО или дифференциальный автомат
В процессе своей работы по электромонтажу очень часто приходится слышать следующий вопрос: что выбрать — устройство защитного отключения (УЗО) или дифференциальный автомат? Итак, давайте выясним, что на самом деле лучше. Дифференциальный автомат или УЗО.
Однозначно скажу. Правильного ответа на этот вопрос не существует, т.
к. выбор между УЗО и дифференциальным автоматом зависит от множества факторов.
Но все же попробую объяснить и дать вам возможность сделать выбор самостоятельно на примерах.
Пункт 1. Свободное место в щите
В первую очередь необходимо определить, есть ли свободное место на DIN-рейке в вашем квартирном щитке.
Вы спросите почему?
Отвечаю, при незначительном изменении (реконструкции) электропроводки вашего дома, не исключено, что квартирный щит останется без изменений, а значит ваши желания не смогут осуществиться по простой причине — нет достаточно места в панели.
Дифференциальный автомат занимает меньше места в щите, чем УЗО.
Все вы знаете, что УЗО должно быть защищено автоматическим выключателем от токов короткого замыкания и линейных (групповых) перегрузок. Поэтому вместе с каждым УЗО необходимо установить рядом с ним автоматический выключатель, который будет занимать дополнительное место в щитке.
Пункт 2. Назначение
Какова ваша цель при установке дифференциального выключателя или устройства защитного отключения?
Здесь тоже нет ничего сложного.
Если вам нужна защита от поражения электрическим током конкретного электроприбора (стиральная машина, джакузи, водонагреватель и т.п.), то вам достаточно установить дифференциальный автомат с техническими характеристиками (номинальный ток нагрузки, ток утечки) конкретный электроприбор, который Вы выбрали.
Если вам нужна защита от поражения электрическим током какой-либо группы (линии) розеток, то в этом случае вам целесообразнее использовать УЗО, чем дифференциальный автомат.
Почему? Да по очень простой причине.
В случае изменения тока нагрузки (динамическая нагрузка), а это элементарно может произойти. В настоящее время все чаще используются электроприборы возрастающей мощности (компьютерные блоки питания, плазменные телевизоры, холодильники, электрочайники, джакузи, электрокотлы и др.
).
Из-за увеличения нагрузки (мощности) дифференциальный автоматический выключатель начнет отключаться из-за перегрузки и его придется заменить на более высокий номинальный ток. В случае с УЗО вам придется поменять только автоматический выключатель.
Подумайте сами, что дешевле — дифференциальный автомат или автоматический выключатель ?
Пункт 3. Качество
На данный момент могу сказать, что большинство комбинированных устройств, и такой дифференциальный автомат (содержит функции автоматического выключателя и УЗО) имеют более низкое качество, чем специальные устройства, разработанные специально для конкретного назначения (УЗО).
По данному пункту преимущество на стороне УЗО.
Пункт 4. Ремонт и замена
По опыту эксплуатации электроприборов могу с уверенностью сказать, что нет ничего вечного. У каждого устройства своя жизнь.
Поэтому в этом пункте я поставлю условие ремонта или замены.
И снова устройство защитного отключения использует преимущество перед дифференциальной машиной.
При выходе из строя УЗО или автоматического выключателя необходимо заменить либо УЗО, либо автомат. И если дифференциальный автомат выйдет из строя, вне зависимости от каких причин, его придется менять полностью. С финансовой стороны это совсем другие расходы.
Пункт 5. Блок питания
Опять же перевес в этом пункте на стороне УЗО .
В случае неисправности УЗО и его замены, электроснабжение вашего дома (квартиры, коттеджа) может быть временно восстановлено путем установки перемычки между автоматическим выключателем и нагрузкой.
В аналогичной ситуации с дифференциальным автоматическим выключателем можно осуществить временное электропитание, если у вас есть в резерве другой дифференциальный автоматический выключатель или автоматический выключатель.
Шаг 6. Причина отключения
Если по какой-либо причине у вас отключилось УЗО, то причина отключения на вашем лице в том, что в проводке вашей квартиры появился ток утечки.
Если у вас по какой-то причине отключился автоматический выключатель, защищающий УЗО, то причина срабатывания на вашем лице в том, что в проводке вашей квартиры произошло короткое замыкание или перегрузка.
Если по какой-то причине дифференциальная машина отключилась, то причина отключения НЕИЗВЕСТНА . Либо ток утечки, либо короткое замыкание.
Заключение
В этой статье я никому не навязываю применение того или иного устройства.
Что предпочтительнее: дифференциальный автомат или УЗО решает каждый самостоятельно, в зависимости от вышеизложенного личного наблюдения.
Смотрите также по этой теме: Схемы подключения УЗО и дифавтоматов
