В чем измеряется ом: Ом (единица измерения) — это… Что такое Ом (единица измерения)?

Ом (единица измерения) - это... Что такое Ом (единица измерения)?

Ом (единица измерения)

Ом (обозначение: Ом, Ω) — единица измерения электрического сопротивления в СИ. Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер.

Хотя в Юникоде и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением является заглавная греческая буква омега (Ω, U+03A9), т. е. эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.

При вычислениях, особенно рукописных, следует обращать внимание на возможную путаницу между Ом и 0 м (так,  Ом и 0 м (метров) — совершенно разные величины) и между 0 и Ω.

Единица названа в честь немецкого учёного Георга Симона Ома.

Содержание

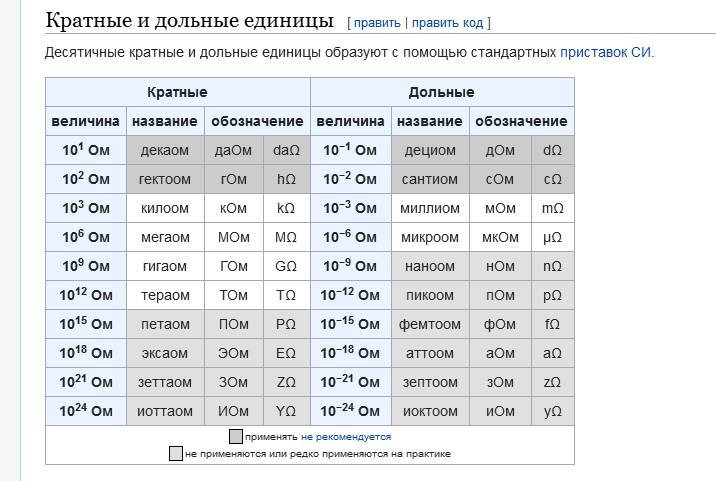

Кратные и дольные единицы

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные
Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом пикоом пОм
1015 Ом петаом ПОм 10−15 Ом
фемтоом
фОм
1018 Ом эксаом ЭОм 10−18 Ом аттоом аОм
1021 Ом зеттаом ЗОм 10−21 Ом зептоом зОм
1024 Ом йоттаом ИОм 10−24 Ом йоктоом иОм
     применять не рекомендуется      не применяются или редко применяются на практике

Ссылки

Wikimedia Foundation. 2010.

  • Ом, Георг
  • Ом Г.

Смотреть что такое "Ом (единица измерения)" в других словарях:

  • единица измерения физической величины — единица физической величины единица измерения единица величины единицa Физическая величина фиксированного размера, которой условно присвоено числовое значение, равное 1, и применяемая для количественного выражения однородных с ней физических… …   Справочник технического переводчика

  • Единица измерения на генетической карте — * адзінка вымярэння на генетычнай карце * map unit единица измерения генетического расстояния между двумя сцепленными генами, равная 1% частоты рекомбинаций (см.), или одной сантиморганиде (сМ) (. Моргана единица) …   Генетика. Энциклопедический словарь

  • единица измерения мощности сигнала — Логарифмическая единица измерения мощности сигнала по отношению к 1 милливатту (1 мВт = 0 dBm, 0,001 мВт = 30 dBm). [http://www.morepc.ru/dict/] Тематики информационные технологии в целом EN dBm …   Справочник технического переводчика

  • единица измерения скорости передачи (бод) — Единица измерения скорости передачи равная числу изменений состояния канала связи в секунду (для модема действительную частоту несущей при передаче данных). Названа в честь французского изобретателя телеграфного аппарата Бодо. Бод часто… …   Справочник технического переводчика

  • Единица Измерения Промышленной Продукции — величина, определяющая количество произведенной продукции. Эти величины представлены в виде: 1. Натуральные единицы: штуки, метры, тонны и т.д. 2. Условно натуральные единицы, исчисляемые количеством одной разновидности продукции, свойства… …   Словарь бизнес-терминов

  • Единица измерения — конкретная величина, определенная и установленная по договоренности, с которой сопоставляются другие величины того же рода, для того чтобы выразить их размер по отношению к указанной величине... Источник: РЕКОМЕНДАЦИЯ N 20 Европейской… …   Официальная терминология

  • Единица измерения физической величины — физическая величина фиксированного размера, которой условно присвоено числовое значение, равное 1, и применяемая для количественного выражения однородных с ней физических величин... Источник: РЕКОМЕНДАЦИИ ПО МЕЖГОСУДАРСТВЕННОЙ СТАНДАРТИЗАЦИИ.… …   Официальная терминология

  • единица измерения мощности производственного оборудования — Величины, принятые за основу измерения производительности оборудования в единицу времени. Конструктивная форма Е.и.м.п.о. обычно представлена сочетанием единиц меры, объема, веса, длины и т.д. и единиц времени (например для угольного комбайна 1 т …   Справочник технического переводчика

  • единица измерения перевозок — Единица, которая позволяет измерить массы перевозимых грузов и пассажиров и расстояния перевозок. Общую массу перевозимых грузов измеряют в тоннах, а для отдельных отправок грузов и в килограммах. Масса перекачиваемого по газопроводу газа… …   Справочник технического переводчика

  • единица измерения расчётная — Характерная единица 1 м2 общей площади, 1 м3 общего объёма, 1 место и пр., по отношению к которой устанавливается конкретный технико экономический показатель [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] EN… …   Справочник технического переводчика

  • единица измерения — — [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по системотехнике ЭВМ. Москва 1993] Тематики информационные технологии в целом EN unit …   Справочник технического переводчика


Ом — Википедия

Материал из Википедии — свободной энциклопедии

Ом (русское обозначение: Ом; международное обозначение: Ω) — единица измерения электрического сопротивления в Международной системе единиц (СИ). Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер.

Единица названа в честь немецкого учёного Георга Симона Ома. В Международную систему единиц (СИ) ом введён решением XI Генеральной конференцией по мерам и весам в 1960 году одновременно с принятием системы СИ в целом[1].

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы ом пишется со строчной буквы, а её обозначение — с заглавной.

Через основные единицы ом выражается:

Ом = кг ⋅ м 2 А 2 ⋅ с 3 . {\displaystyle {\mbox{Ом}}={\dfrac {{\mbox{кг}}\cdot {\mbox{м}}^{2}}{{\mbox{А}}^{2}\cdot {\mbox{с}}^{3}}}.}

Единицей, обратной ому, является сименс — единица измерения электрической проводимости в СИ.

Хотя в Юникоде и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением[2] является заглавная греческая буква омега (Ω, U+03A9), то есть эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.[3]

Кратные и дольные единицы

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом пикоом пОм
1015 Ом петаом ПОм 10−15 Ом фемтоом фОм
1018 Ом эксаом ЭОм 10−18 Ом аттоом аОм
1021 Ом зеттаом ЗОм 10−21 Ом зептоом зОм
1024 Ом иоттаом ИОм 10−24 Ом иоктоом иОм
     применять не рекомендуется      не применяются или редко применяются на практике

См. также

Примечания

Ссылки


Ом — Википедия. Что такое Ом


Материал из Википедии — свободной энциклопедии

Ом (русское обозначение: Ом; международное обозначение: Ω) — единица измерения электрического сопротивления в Международной системе единиц (СИ). Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер.

Единица названа в честь немецкого учёного Георга Симона Ома. В Международную систему единиц (СИ) ом введён решением XI Генеральной конференцией по мерам и весам в 1960 году одновременно с принятием системы СИ в целом[1].

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы ом пишется со строчной буквы, а её обозначение — с заглавной.

Через основные единицы ом выражается:

Ом = кг ⋅ м 2 А 2 ⋅ с 3 . {\displaystyle {\mbox{Ом}}={\dfrac {{\mbox{кг}}\cdot {\mbox{м}}^{2}}{{\mbox{А}}^{2}\cdot {\mbox{с}}^{3}}}.}

Единицей, обратной ому, является сименс — единица измерения электрической проводимости в СИ.

Хотя в Юникоде и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением[2] является заглавная греческая буква омега (Ω, U+03A9), то есть эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.[3]

Кратные и дольные единицы

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом пикоом пОм
1015 Ом петаом ПОм 10−15 Ом фемтоом фОм
1018 Ом эксаом ЭОм 10−18 Ом аттоом аОм
1021 Ом зеттаом ЗОм 10−21 Ом зептоом зОм
1024 Ом иоттаом ИОм 10−24 Ом иоктоом иОм
     применять не рекомендуется      не применяются или редко применяются на практике

См. также

Примечания

Ссылки


Ом (единица измерения) — Традиция

Материал из свободной русской энциклопедии «Традиция»

Ом (обозначение: Ом, Ω) — единица измерения электрического сопротивления в СИ (система единиц). Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер.

Хотя в Юникоде и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением является заглавная греческая буква омега (Ω, U+03A9), т. е. эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.

При вычислениях, особенно рукописных, следует обращать внимание на возможную путаницу между Ом и 0 м (так,  Ом и 0 м (метров) — совершенно разные величины) и между 0 и Ω.

Единица названа в честь немецкого учёного Георга Симона Ома.

Кратные и дольные единицы[править]

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом пикоом пОм
1015 Ом петаом ПОм 10−15 Ом фемтоом фОм
1018 Ом эксаом ЭОм 10−18 Ом аттоом аОм
1021 Ом зеттаом ЗОм 10−21 Ом зептоом зОм
1024 Ом йоттаом ИОм 10−24 Ом йоктоом иОм
     применять не рекомендуется      не применяются или редко применяются на практике


ast:Ohmiu br:Ohm eo:Omo gan:歐 hu:Ohm (mértékegység) ka:ომი (ფიზიკა)

Ом (единица измерения) Википедия

Ом (русское обозначение: Ом; международное обозначение: Ω) — единица измерения электрического сопротивления в Международной системе единиц (СИ). Ом равен электрическому сопротивлению участка электрической цепи, между концами которого протекает постоянный электрический ток силой 1 ампер при напряжении на концах цепи 1 вольт[1].

Единица названа в честь немецкого учёного Георга Симона Ома. В Международную систему единиц (СИ) ом введён решением XI Генеральной конференцией по мерам и весам в 1960 году одновременно с принятием системы СИ в целом[2].

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы ом пишется со строчной буквы, а её обозначение — с заглавной.

Через основные единицы ом выражается:

Ом = кг ⋅ м 2 А 2 ⋅ с 3 . {\displaystyle {\mbox{Ом}}={\dfrac {{\mbox{кг}}\cdot {\mbox{м}}^{2}}{{\mbox{А}}^{2}\cdot {\mbox{с}}^{3}}}.}

Единицей, обратной ому, является сименс — единица измерения электрической проводимости в СИ.

Хотя в Юние и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением[3] является заглавная греческая буква омега (Ω, U+03A9), то есть эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.[4]

Кратные и дольные единицы[ | ]

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом

Ом (единица) Википедия

Ом (русское обозначение: Ом; международное обозначение: Ω) — единица измерения электрического сопротивления в Международной системе единиц (СИ). Ом равен электрическому сопротивлению участка электрической цепи, между концами которого протекает постоянный электрический ток силой 1 ампер при напряжении на концах цепи 1 вольт[1].

Единица названа в честь немецкого учёного Георга Симона Ома. В Международную систему единиц (СИ) ом введён решением XI Генеральной конференцией по мерам и весам в 1960 году одновременно с принятием системы СИ в целом[2].

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы ом пишется со строчной буквы, а её обозначение — с заглавной.

Через основные единицы ом выражается:

Ом = кг ⋅ м 2 А 2 ⋅ с 3 . {\displaystyle {\mbox{Ом}}={\dfrac {{\mbox{кг}}\cdot {\mbox{м}}^{2}}{{\mbox{А}}^{2}\cdot {\mbox{с}}^{3}}}.}

Единицей, обратной ому, является сименс — единица измерения электрической проводимости в СИ.

Хотя в Юние и присутствует значок ома (Ω, Ohm sign, U+2126), но его каноническим разложением[3] является заглавная греческая буква омега (Ω, U+03A9), то есть эти два символа должны быть неразличимы с точки зрения пользователя. Рекомендуется для обозначения ома использовать омегу.[4]

Кратные и дольные единицы[ | ]

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные Дольные
величина название обозначение величина название обозначение
101 Ом декаом даОм daΩ 10−1 Ом дециом дОм
102 Ом гектоом гОм 10−2 Ом сантиом сОм
103 Ом килоом кОм 10−3 Ом миллиом мОм
106 Ом мегаом МОм 10−6 Ом микроом мкОм µΩ
109 Ом гигаом ГОм 10−9 Ом наноом нОм
1012 Ом тераом ТОм 10−12 Ом пикоо

Закон Ома кратко и понятно для чайников

Закон Ома является одним из фундаментальных законов электродинамики, который определяет взаимосвязь между напряжением, сопротивлением и силой тока. Его важно знать и понимать. Понятное объяснение вы найдёте в статье.

Закон Ома официально и абсолютно оправдано можно отнести к ряду основополагающих в физике по нескольким признакам. Данный закон объясняют в школе на базовом уровне, а после, более углубленно, в учреждениях, специализирующихся на изучении технических аспектов технологий.

Закон Ома – определение

Впервые данный закон был официально зафиксирован и сформулирован в восемнадцатом веке, благодаря сделанному сейчас уже широко известным всем Георгом Симоном Омом открытию. Благодаря данному закону получило грамотное и исчерпывающее объяснение наличие количественной связи между тремя фигурирующими в определении параметрами. Зависимость рассматривается как пропорциональная. Когда данное явление только было выявлено, закон несколько раз формулировали. В итоге сейчас всем известно данное определение: «величина тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку, и обратно пропорциональна его сопротивлению».

Для лучшего понимания разделим определение на две части и разберём отдельно более понятным языком смысл каждой.

  1. Первая часть определения указывает на то, что если на определенной отрезке цепи происходит количественный скачок напряжения, то величина тока также увеличивается на данном участке. Важно упомянуть, что становится больше и величина тока на заданном участке цепи.
  2. Концовка определения расшифровывается также просто. Выше напряжение – меньше сила тока.

Закон Ома – формула

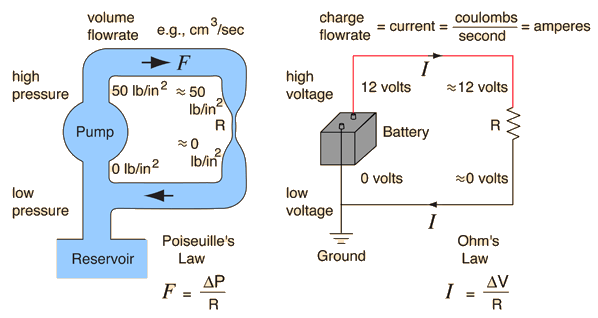

Иллюстрация связи сопротивленияИллюстрация связи сопротивленияИллюстрация связи сопротивления

Рисунок наглядно демонстрирует связь фигурирующих в понятии «участников». Таким образом, вытекают простые выводы:

1. При данных условиях: на конкретном отрезке увеличивается напряжение, но при том сопротивление остаётся прежним, ток резко возрастает;

2. Иная ситуация: наоборот, изменяется сопротивление, а точнее возрастает, при том что уровень напряжения не меняется вовсе, тока становится меньше.

В итоге в законе Ома участвуют всего три величины.

Готовая формула выглядит так:

I = U/R

Фигурируют и другие две переменные, их также можно вычислить, при условии, что другие два значения известны. Видоизменив формулу, получим:

Формула сопротивленияR = U/I
Формула напряженияU = I × R
Формула силы токаI = U/R

Важно!

Шпаргалка для закона ОмаШпаргалка для закона ОмаШпаргалка для закона Ома

На начальном этапе, когда составлять формулы ещё сложно, можно воспользоваться небольшой шпаргалкой.

На треугольнике просто нужно закрыть то значение, которое необходимо найти.

Закон Ома для участка цепи

Итоговая формула не видоизменяется вовсе. Обычно сопротивление в данном законе является явной характеристикой проводника, потому что это значение не постоянная величина: в зависимости от материала и других параметров число может увеличиваться или уменьшаться. Закон применим как при расчёте с использованием металлов, так и растворов электролитов, однако существует важный нюанс: в цепи не должно быть реального источника тока, или же источник должен быть идеальным, то есть он не должен создавать дополнительное сопротивление.

Шпаргалка для использования закона ОмаШпаргалка для использования закона ОмаШпаргалка для использования закона Ома

С ЭДС

Обобщённый закон Ома формулируется так:

I = (Uab+E)/R

Также формулу можно выразить через проводимость:

I = (Uab + E) × G, как понятно, G – проводимость участка электрической цепи. Эти формулы можно использовать, если сохраняются условия, зафиксированные на рисунке.

Участок цепи с ЭДСУчасток цепи с ЭДСУчасток цепи с ЭДС

Без ЭДС

Для начала определим, что положительное направление – это то, что слева направо. Только в этом случае напряжение на участке будет равняться разности потенциалов.

Разность потенциаловРазность потенциаловРазность потенциалов

Если сохраняется условие и потенциал конечный меньше потенциала начального, то напряжение будет больше нуля. Значит, как и полагается, направление линий напряженности в проводнике будет от начала к концу, следовательно, направление тока будет идентичным. Именно такое направление тока принято считать положительным, I > O. Данный вариант самый простой для расчётов. Формула действительна с любыми числами.

Закон Ома для полной (замкнутой) цепи

При данной вариации закона выявляется значение тока при реальных условиях, то есть в настоящей полной цепи. Важно учитывать то, что получившееся в результате расчетов число зависит от нескольких параметров, а не только от сопротивления нагрузки.

Сопротивление нагрузки – внешнее сопротивление, а сопротивление самого источника тока – внутреннее сопротивление (обозначается маленькой r).

Вывод формулы закона Ома для замкнутой цепи

Если к цепи подключено напряжение и в цепи замечено напряжение (ток), то, чтобы поддержать его во внешней цепи, необходимо создать условия, при которых между её концами возникнет разность потенциалов. Это число будет равняться I × R. Однако важно помнить о том, что вышеупомянутый ток будет и во внутренней цепи и его также необходимо поддерживать, поэтому нужно создать разность потенциалов между концами сопротивления

r. Эта разность равняется I × r.

Чтобы поддержать ток в цепи, электродвижущая сила (ЭДС) аккумулятора должна иметь величину:

E = I × r + I × R

Эта формула показывает, что электродвижущая сила в цепи равна сумме внешнего и внутреннего падений напряжения. Вынося I за скобки, получим:

E = I(r + R)

или

I = E / (r + R)

Две последние формулы выражают закона Ома для полной цепи.

Закон Ома в дифференциальной форме

Дифференциальная форма закона ОмаДифференциальная форма закона ОмаДифференциальная форма закона Ома

Закон можно представить таким образом, чтобы он не был привязан к размерам проводника. Для этого выделим участок проводника Δl, на концах которой расположены ф1 и ф2. Среднюю площадь проводника обозначают ΔS , а плотность тока j, при таких условиях сила тока будет равняться:

I = jΔS = (ф1- ф2) / R = -(((ф1 — ф2)ΔS) / pΔl , отсюда следует, что j = -y × (Δф/Δl)

При условии, что Δl будет равен 0, то, взяв предел отношения:

lim (-(Δф/Δl)) = -(dф/dl) = Е,

окончательное выражение будет выглядеть так:

j = yE

Данное выражение закона находит силу тока в произвольной точке проводника в зависимости от его свойств и электрического состояния.

Закон Ома в интегральной форме

В данной интерпретации закона не содержится в условиях ЭДС, то есть формула выглядит так:

I = U/R

Чтобы найти значение для однородного линейного проводника, выразим R через p и получим:

R = p (l/S), где за р принимаем удельное объёмное сопротивление.

Линией тока принято называть кривую, в каждой точке которой вектор плотности тока направлен по касательной к этой кривой. При таких условиях вектор плотности находится из отношения J = jt, где t – это единичный вектор касательной к линии тока.

Для лучшего понимания предположим, что удельное сопротивление, а также напряженность поля движущих сил на поперечном сечении проводника однородны. При таком условии

Е однородна, а значит, и j также однородная величина. Примем произвольное значение поперечного сечения цепи S, тогда pl/s = E. Получившееся равенство умножим на dl. Тогда Edl = (Е эл.ст.+Е стор.) dl = Е эл.ст. dl + Е стор. dl = -dф + dE. Отсюда получим (pI/S) dl = -dф + dE. Возьмём в учёт, что p/s dl = dR и запишем закон Ома в интегральной форме:

IdR = -dф + dE.

Закон Ома в комплексной форме

Чтобы провести анализ электрических цепей синусоидального тока, комфортнее использовать закон Ома в комплексной форме. Для лучшего понимания введем основное понятие, фигурирующее в данной интерпретации закона: синусоидальный ток – это линейные цепи с установившимся режимом работы, после того, как переходные процессы в них завершены, уровень напряжения резко уменьшается на конкретной дистанции, токи в ветвях и ЭДС источников являются синусоидальными функциями времени. В противном случае, когда данные параметры не соблюдаются, закон не может быть применим. Чем отличается эта форма от обычной? Ответ прост: токи, сопротивление и ЭДС фиксируются как комплексные числа. Это обусловлено тем, что существуют как активные так и реактивные значения напряжений, токов и сопротивлений, а в результате этого требуется внесение определенных коррективов.

Вместо активного сопротивления используется полное, то есть комплексное сопротивление цепи Z. Падение напряжения, ток и ЭДС тоже превращаются в комплексные величины. При реальных расчетах лучше и удобнее применять действующие значения. Итак, закон в комплексной форме выглядит так:

i = U/Z, i = UY

В данной формуле Z – комплексное сопротивление, Y – комплексная проводимость.

Чтобы выявить эти величины, выведены формулы. Пропустим шаги их создания и приведем готовые формулы:

Z = ze = z cosф + jz sinф = r + jx

Y = 1/ ze = ye = y cos ф — jy sin ф = g + jb

Закон Ома для переменного тока

После того как Фарадей открыл электромагнитную индукцию, стали активно использовать генераторы сперва постоянного, а после и переменного тока.

Используется уже известная формула:

I = U/Z

Полное сопротивление тока – это совокупность активного, а также индуктивного и емкостного сопротивлений. Проще говоря, ток в цепи переменного тока зависит от многих параметров, в том числе от величины ёмкости и индуктивности. Полное сопротивление вычисляется по формуле.

Формула полного сопротивленияФормула полного сопротивленияФормула полного сопротивления

Полное сопротивление можно изобразить как гипотенузу прямоугольного треугольника, катетами которого является активное и индуктивное сопротивление.

Треугольник полного сопротивленияТреугольник полного сопротивленияТреугольник полного сопротивления

Итак, формула амплитудного значения силы тока будет выглядеть так:

Im = Um/ ((R^2 + (ωL — (1/ωC)^2

ЦепьЦепьЦепь

В такой цепи колебания тока и напряжения разные по фазе, а разность фаз зависит от индуктивности катушки и ёмкости конденсатора:

U = Um sin (ωt)

I = Im sin (ωt + ф)

Закон Ома для постоянного тока

В данном случае частота будет равняться нулевому значению, поэтому остальные показатели также будут нулевыми соответственно, в то время как значение ёмкости достигнет бесконечности. Цепь разорвётся. Поэтому отсюда вытекает логичный вывод: реактивное сопротивление элементов в цепях постоянного напряжения отсутствует.

Закон Ома для однородного участка цепи

Формула выглядит уже известным образом:

I = U/R

В данном случае главной характеристикой проводника остаётся сопротивление. От того, как выглядит проводник, зависит количество узлов кристаллической решётки и атомов примесей. Поэтому электроны могут замедляться или ускоряться.

Сопротивление будет зависеть от вида проводника, а именно от его сечения, материала и длины:

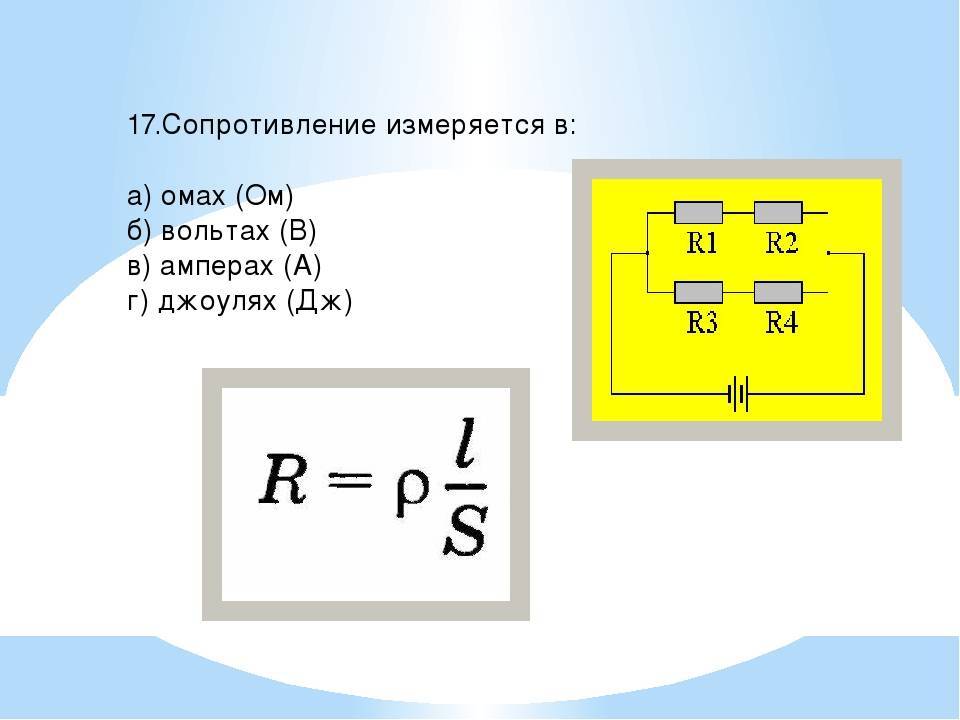

R = p (L/S)

Закон Ома для неоднородного участка цепи

При решении задачи становится понятным, что для того, чтобы поддерживался стабильный ток в замкнутой цепи, нужны силы совершенной другой природы, а не кулоновские. В этом случае можно заметить такую закономерность: заряды, которые никак не соприкасаются друг с другом, выступают в двух ролях одновременно, то есть они являются силами электрического поля и силами иного вида – сторонними в это же время. Участок, на котором замечена данная закономерность, называется неоднородным.

Неоднородный участок цепиНеоднородный участок цепиНеоднородный участок цепи

Формула принимает вид:

E = Eq + Est

Закон Ома в данном подразделе был сформулирован таким образом: сила тока прямо пропорциональна напряжению на данном участке и обратно пропорциональна его полному сопротивлению.

Итак, готовая формула:

I = U12/R, где U12

Закон Ома для магнитной цепи

В каждом электромагните совмещены несколько важных элементов: стальной сердечник и катушка. По последней протекает ток. При совмещении нескольких участков образуется магнитная цепь.

При кольцевом магнитопроводе все поле находится внутри кольца. Тогда поток в магнитопроводе равен:

Ф = Вср S = μHср S

Формула закона для магнитной цепи:

Формула закона ома для магнитной цепиФормула закона ома для магнитной цепиФормула закона ома для магнитной цепи

Задачи с решениями на закон Ома

Задача №1

Нихромовая проволока длиной 120 м и площадью сечения 0,5 мм включена в цепь с напряжением 127 В. Определить силу тока в проволоке.

Дано:

  • l = 120 м,
  • S = 0,5 мм,
  • U = 127 В,
  • p = 1,1 Ом*мм2 /м.

Найти: I — ?

Решение:

  • R = p * l / S,
  • R = 1,1 Ом*мм2 /м * 120 м : 0,5 мм = 264 Ом,
  • I = 127 В : 264 Ом = 0,48 А.

Ответ: I = 0,48 Ом

Задача №2

Нихромовая проволока длиной 120 м и площадью сечения 0,5 мм включена в цепь с напряжением 220 В. Определить силу тока в проволоке.

Дано:

  • l = 120 м,
  • S = 0,5 мм,
  • U = 220 В,
  • p = 1,1 Ом*мм2 /м.

Найти: I — ?

Решение:

  • R = p * l / S,
  • R = 1,1 Ом*мм2 /м * 120 м : 0,5 мм = 264 Ом,
  • I = 220 В : 264 Ом = 0,83 А.

Ответ: I = 0,83 Ом

Задача №3

Дано:

  • U = 15 В,
  • R1 = 3 Ом,
  • R2 = R3 = 4 Ом.

Найти: I — ?

Решение:

  • R2 и R3 соединены параллельно R2 = R3, R2.3 = R2 / 2 = 2 Ом, составим эквивалентную схему:
Формула закона ома для магнитной цепиФормула закона ома для магнитной цепи
  • R = R1 + R2,3
  • R = 3 Ом + 2 Ом = 5 Ом
  • Найдем силу тока на участке цепи по закону Ома I = U / R
  • I = 15 В / 5 Ом = 3 А

Ответ: I = 3 A.

Что означают вольт, ампер, ом и ватт?

Стандартные единицы измерения устанавливаются официальной организацией, которая занимается стандартизацией международных весов и измерений, обеспечивая, чтобы во всем мире использовались одинаковые стандарты веса и измерения. Французская организация называется Bureau International des Poids et Mesures, или BIPM, переводится на английский язык как Международное бюро мер и весов. Определения на этой странице взяты из официальных определений, которые можно найти в Международной системе единиц измерения BIPM, или SI.Ссылки и ссылки включены для каждого определенного термина, который относится к информации, предоставленной BIPM.

Пожалуйста, свяжитесь с администратором сайта, если вы считаете, что информация, которую вы видите на этой странице, неточна, чтобы мы своевременно решали любые проблемы. Спасибо.

Что такое вольт?

«Вольт» - это единица электрического потенциала, также известная как электродвижущая сила, и представляет «разность потенциалов между двумя точками проводящего провода, несущего постоянный ток 1 А, когда мощность, рассеиваемая между этими точками, равна 1 ватт.« [1] Другими словами, при сопротивлении в один Ом появляется потенциал в один вольт, когда через это сопротивление протекает ток в один ампер. Вольты могут быть выражены в базовых единицах СИ следующим образом: 1 В = 1 кг раз м 2 раз с -3 раз A -1 (кв. метр в секунду в кубах на ампер) или ...

Formula SI expression for volt.

Что такое напряжение?

«Напряжение» (В) - это потенциал для движения энергии и аналогично давлению воды.Характеристики напряжения подобны характеристикам воды, протекающей по трубам. Это известно как «аналогия потока воды», который иногда используется для объяснения электрических цепей, сравнивая их с замкнутой системой заполненных водой труб, или «водяным контуром», который находится под давлением насоса. Обратитесь к изображению ниже, чтобы увидеть, как работает напряжение и электрический ток ...

Diagram depicting a closed water flow circuit as compared to an electrical circuit.

Ток (I) - это скорость потока, измеренная в амперах (A). Ом (R) является мерой сопротивления и аналогична размеру водопроводной трубы.Ток пропорционален диаметру трубы или количеству воды, протекающей при этом давлении.

Напряжение - это выражение доступной энергии на единицу заряда, которая направляет электрический ток по замкнутой цепи в электрической цепи постоянного тока (DC). Увеличение сопротивления, сравнимое с уменьшением размера трубы в водяном контуре, будет пропорционально уменьшать ток или поток воды в водяном контуре, который протекает через контур под напряжением, что сопоставимо с гидравлическим давлением в водяном контуре. ,

Соотношение между напряжением и током определяется (в омических устройствах, таких как резисторы) законом Ома. Закон Ома аналогичен уравнению Хагена – Пуазейля, поскольку обе являются линейными моделями, связывающими поток и потенциал в соответствующих системах. Электрический ток (I) является скоростью потока и измеряется в амперах (A). Ом (R) является мерой сопротивления и сопоставима с размером водопровода.

Diagram representing the definition of ampere.

Что такое усилитель?

«Ампер», сокращение от Ампер, - это единица электрического тока, которую СИ определяет в терминах других базовых единиц путем измерения электромагнитной силы между электрическими проводниками, несущими электрический ток.Ампер - это тот постоянный ток, который, если его поддерживать в двух параллельных параллельных проводниках бесконечной длины с незначительным круглым поперечным сечением и разместить на расстоянии одного метра в вакууме, будет создавать между этими проводниками силу, равную 2 × 10 −7 ньютоны на метр длины. [2]

Что такое сила тока?

«Сила тока» - это сила тока электричества, выраженная в амперах.

Что такое ом?

«Ом» - это единица электрической цепи, которая определяется как электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт, приложенная к этим точкам, создает в проводнике ток в один ампер, проводник не быть местом каких-либо электродвижущих сил. [3] Ом выражается как ...

Formula for Ohm.

Что такое ватт?

Ватт - это мера мощности. Один ватт (Вт) - это скорость, с которой выполняется работа, когда один ампер (А) тока протекает через разность электрических потенциалов в один вольт (В). Ватт может быть выражен как ... Formula for watt.

Как все эти термины относятся к солнечной энергии?

Важно знать термины и формулы на этой странице, потому что они полезны при расчете количества энергии и размера солнечной энергетической системы, будь то автономная система или система, которая подключена к сети.

Существует также формула для власти. В этой формуле P - это мощность, измеренная в ваттах, I, - ток, измеренный в амперах, а V - разность потенциалов (или падение напряжения) на компоненте, измеренная в вольтах. Много раз это также отображается как W = V * A или ватты равны вольтам, умноженным на амперы.

Позволяет переупорядочить эту формулу для примера:

  • W = V * A
  • V = W / A
  • A = W / V

Этот пример покажет, почему более высокое постоянное напряжение лучше всего подходит для больших солнечных систем.

Допустим, у вас есть 1000 Вт нагрузки для работы. Это равно:

  • 83,3 А при 12 вольт
  • 41,6 А при 24 В
  • 20,8 А при 48 В
  • 8,3 А при 120 вольт
  • 4,1 ампер при 240 вольт

Знание того, какой ток течет к вашей нагрузке, очень важно при выборе правильного провода. Мы принимаем во внимание расстояние для расчета потери напряжения. В идеале мы не хотим превышать 3% потери напряжения.Другая половина этого расчета - текущая. Вам нужно больше провода, чтобы переместить больше тока. Если у вас есть выбор, более высокое напряжение лучше.

Эти формулы также полезны при расчете мощности переменного (переменного тока) для определения размера инвертора, который преобразует электроэнергию постоянного тока от солнечной батареи в переменную, которая затем может использоваться для питания светильников и бытовых приборов в домах и на предприятиях. Приборы включают в себя лицевую панель, которая содержит все его электрические данные. Предположим, у вас есть микроволновая печь.Производитель перечислит требования к электрическим характеристикам лицевой панели, которая обычно прикрепляется к задней части духовки. Допустим, рейтинг на лицевой панели составляет 8,3 ампер. Чтобы рассчитать ватт, умножьте 8,3 ампер на домашнее напряжение 120 вольт. Это равно 996 Вт.

Теперь давайте посчитаем, сколько энергии будет использовать микроволновая печь за один день. Если вы используете микроволновую печь в течение 2 часов в день, умножьте часы в день на ватты, чтобы получить ватт-часы в день. Итак, у вас есть 996 ватт, умноженных на 2 часа, что равно 1992 ватт-часам в день.

При определении размеров солнечной энергосистемы эта формула необходима для определения общей мощности, которую вы используете в день.

Ватт = Ампер x Вольт

Вольт = Вт / Ампер

Ампер = Ватт / Вольт

Сноски
,

Как понять электричество: Вт, Ампер, Вольт и Ом

Добро пожаловать в ваше руководство по основам электричества.

Четыре основных физических количества электричества:

  • Напряжение (В)
  • Ток (I)
  • Сопротивление (R)
  • Мощность (P)

Каждая из этих величин измеряется в различных единицах:

  • Напряжение измеряется в вольтах (В)
  • Ток измеряется в амперах (A)
  • Сопротивление измеряется в омах (Ом).
  • Мощность измеряется в ваттах (Вт)

Электрическая мощность, или мощность электрической системы, всегда равна напряжению, умноженному на ток.

Система водопроводных труб часто используется в качестве аналогии, чтобы помочь людям понять, как эти единицы электроэнергии работают вместе. В этой аналогии напряжение эквивалентно давлению воды, ток - скорости потока, а сопротивление - размеру трубы.

В электротехнике существует базовое уравнение, которое объясняет, как соотносятся напряжение, ток и сопротивление. Это уравнение, написанное ниже, известно как закон Ома.

Закон Ома

V = I x R

Закон

Ом гласит, что напряжение равно току, протекающему в цепи, умноженному на сопротивление цепи.

Один из способов понять закон Ома - применить его к воображаемой водопроводной системе, которую мы использовали для представления электрической системы.

Допустим, у нас есть резервуар с водой, прикрепленный к шлангу. Если мы увеличим давление в баке, из шланга будет выходить больше воды. Таким образом, если мы увеличим напряжение в электрической системе, мы также увеличим ток.

Если уменьшить диаметр шланга, сопротивление увеличится, и из шланга выйдет меньше воды.Таким образом, если мы увеличим сопротивление в электрической системе, мы уменьшим ток.

С этим кратким введением в работу электрической системы, давайте перейдем к каждой из единиц электричества отдельно и узнаем о них более подробно.

Что такое вольт?

Вольт - это базовый блок, используемый для измерения напряжения. Один вольт определяется как «разница в электрическом потенциале между двумя точками проводящего провода, когда электрический ток в один ампер рассеивает один ватт мощности между этими точками.«Вольт назван в честь итальянского физика Алессандро Вольта.

На приведенной выше диаграмме батареи она показывает то, что известно как разность потенциалов в электрической цепи или напряжение. Если мы вернемся к нашей аналогии с водой, батарея похожа на водяной насос, который пропускает воду через трубу. Насос увеличивает давление в трубе, заставляя воду течь.

В электротехнике мы называем это напряжение электрическим давлением и измеряем его в вольтах. Напряжение трех вольт можно записать как 3 В.

По мере увеличения числа вольт ток тоже увеличивается. Но для того, чтобы ток протекал, электрический проводник или провод должны возвращаться к батарее. Если мы разомкнем цепь, например, с помощью переключателя, ток не будет течь.

Существуют стандартные выходы напряжения для бытовых объектов, таких как батареи и бытовые розетки. В Соединенных Штатах стандартное выходное напряжение для бытовой розетки составляет 120 В. В Европе стандартное выходное напряжение для бытовой розетки составляет 230 В.Другие стандартные выходы напряжения перечислены в таблице ниже.

Что такое усилители?

Ампер, часто сокращаемый до «Ампер» или А, является базовой единицей электрического тока в Международной системе единиц. Он назван в честь французского математика и физика Андре-Мари Ампера, который считается отцом электродинамики.

Электричество состоит из потока электронов через проводник, например, электрический провод или кабель. Мы измеряем скорость потока электричества как электрический ток (так же, как мы думаем о скорости потока воды в реке как речной поток).Буква используется для представления тока в уравнении I.

Электрический ток измеряется в амперах, сокращается до ампер или просто до буквы А.

Ток 2 А может быть записан как 2А. Чем больше ток, тем больше электричества.

Международная система единиц (СИ) определяет амперы следующим образом:

"Ампер - это тот постоянный ток, который, если его поддерживать в двух прямых параллельных проводниках бесконечной длины с незначительным круглым поперечным сечением и разместить на расстоянии одного метра в вакууме, будет создавать между этими проводниками силу, равную 2 × 10 −7 ньютонов на метр длины."

Что такое Ом?

Ом - это базовая единица сопротивления в электрической системе. Ом определяется как «электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт, приложенная к этим точкам, создает в проводнике ток в один ампер, причем проводник не является седлом какой-либо электродвижущей силы. " Ом назван в честь немецкого физика Георга Симона Ома.

Сопротивление измеряется в омах или Ом (омега) для краткости.Итак, пять Ом могут быть записаны 5 Ом.

На приведенной выше диаграмме батареи, если мы удалим лампу и снова подключим провод, чтобы батарея была замкнута, провод и батарея сильно нагрелись, и батарея скоро разрядилась, потому что в цепи практически не было бы сопротивления. Без какого-либо сопротивления огромный электрический ток будет течь, пока батарея не разрядится.

Как только мы добавляем лампочку в цепь, создается сопротивление. В настоящее время существует локальная «закупорка» (или сужение трубы, согласно нашей аналогии с водопроводной трубой), где ток испытывает некоторое сопротивление.Это значительно уменьшает ток, протекающий в цепи, поэтому энергия в батарее высвобождается медленнее.

Когда батарея пропускает ток через колбу, ее энергия выделяется в колбе в виде света и тепла. Другими словами, ток переносит накопленную энергию от батареи к лампе, где он превращается в энергию света и тепла.

Что такое ватты?

Ватт - это базовая единица мощности в электрических системах. Может также использоваться в механических системах.Он измеряет, сколько энергии выделяется в секунду в системе. На нашей диаграмме батареи величина напряжения и тока в лампе определяет, сколько энергии выделяется.

На приведенной выше диаграмме лампочка станет ярче по мере увеличения мощности, измеряемой в ваттах.

Мы можем рассчитать мощность, выделяемую в колбе и в электрической системе в целом, умножив напряжение на ток. Итак, для расчета ватт используется следующая формула.

Как рассчитать ватт

W = V * I

Например, ток 2А, протекающий через колбу с напряжением 12 В на ней, генерирует 24 Вт мощности.

Как рассчитать с помощью Вт, Ампер, Вольт и Ом

Если вы хотите выполнить электрический расчет с использованием напряжения, тока, сопротивления или мощности, обратитесь к кружку формул ниже. Например, мы можем рассчитать мощность в ваттах, ссылаясь на желтую область в круге.

Этот круг формул очень полезен для многих задач электротехники. Держите это под рукой в ​​следующий раз, когда вы имеете дело с электрической системой.

Ниже приведены некоторые примеры уравнений, которые решаются с помощью формул.

Пример уравнений

1. Каков ток в электрической цепи с напряжением 120 В и сопротивлением 12 Ом?

I = V / R

I = 120/12

I = 10A

Ток в электрической цепи с напряжением 120 В и сопротивлением 12 Ом составляет 10 А.

2. Какое напряжение в электрической цепи с током 10 А и сопротивлением 200 Ом?

V = I x R

V = 10 x 200

В = 2000 В

Ток в электрической системе с сопротивлением 10 А и 200 Ом составляет 2000 В.

3. Какое сопротивление в электрической системе с напряжением 230 В и током 5 А?

R = V / I

R = 230/5

R = 46Ω

Сопротивление в электрической системе с 230 В и 50 А составляет 46 Ом.

Заключение

Прочитав эту статью, вы, надеюсь, лучше поймете разницу между электрическим током, напряжением, сопротивлением и электрической мощностью.Помните, что если вы знаете какие-либо два физических значения в круге формул, то вы можете вычислить каждое из двух других неизвестных значений.

,
Электричество: что такое вольт, ампер, ватт, Ом, переменный и постоянный ток?

Руководство для начинающих по электричеству

В этом руководстве объясняется все, что касается вольт, ампер и ватт. Уравнения действительно довольно просты, и вы найдете несколько примеров того, как применять их к бытовой технике.

Хотите проверить себя? Посмотрите, как вы выполняете в викторине A, B и C в конце каждого раздела.

Пожалуйста, поделитесь ссылкой на это руководство на Pinterest, Facebook или других социальных сетях, если вы считаете это полезным.

Электричество 101: Понимание основ

В этом уроке вы узнаете о:

  • вольт, ватт, ампер
  • энергопотребление приборов и киловатт-часов (кВтч).
  • закон Ома и сопротивление
  • Удельное сопротивление
  • и его влияние на сопротивление материала
  • предохранителей и как они защищают проводку и электроприборы
  • как производится электричество
  • приборов, используемых для измерения напряжения, тока и сопротивления
  • эффекты электрических и магнитных полей
  • проводников, изоляторов и сверхпроводников
  • основы AC и DC
  • дуг и искр
  • источники питания и регулирование напряжения
  • отслеживание использования электроэнергии в доме

Что такое электричество и электрический ток?

электрический ток представляет собой поток электронов в проводнике.Вся материя состоит из основных строительных блоков, называемых атомами. Упрощенная модель атома, известная как модель Резерфорда-Бора или модель Бора или диаграмма Бора, имеет центральное ядро, состоящее из частиц, называемых протонами и нейтронами. Ядро окружено орбиталями, содержащими электроны. В некоторых материалах, таких как металлы, электроны свободно связаны с ядром, поэтому они могут отсоединяться и двигаться при приложении напряжения. Эти материалы известны как проводников и могут проводить электроэнергии.Поток электронов называется током .

Аналогия с водопроводными трубами для объяснения электричества

Напряжение и ток подобны давлению воды и расходу воды соответственно, и часто приводятся ссылки на насосы и водопроводные трубы в качестве аналогии для объяснения электрических цепей.

Какая разница между вольтами и амперами?

Как и любая дисциплина, электротехника имеет жаргон или специальную терминологию.

  • Что такое вольт?

    Напряжение - это давление в контуре, измеренное в вольт, , .Подумайте о насосе в водопроводной трубе. Чем больше давление и сила, которую оказывает насос, тем больше будет поток воды через трубу. Точно так же источник напряжения похож на насос и толкает электроны по кругу. Чем выше напряжение, приложенное к цепи, тем больше будет ток, протекающий через нее.

  • Что такое нагрузка?

    Это устройство подключено к источнику напряжения. Это может быть двигатель, лампа, нагреватель, светодиод или электронный резистор.

  • Что такое Ом?

    Нагрузка имеет сопротивление и измеряется в Ом, . Каждое электрическое устройство или нагрузка имеет сопротивление. Сопротивление похоже на ограничение потока электронов, а электричество рассеивается как тепловая энергия в сопротивлении. Для постоянного напряжения, приложенного к нагрузке, чем выше сопротивление, тем ниже ток. Возвращаясь к аналогии с водой, когда вы стоите на шланге, вы увеличиваете сопротивление и ограничиваете поток.Единственный способ восстановить поток состоит в том, чтобы заставить насос работать более интенсивно и принудительно ограничить подачу воды, то есть насос должен иметь более высокое давление. В качестве альтернативы, если вы снимаете ногу со шланга, вы увеличиваете диаметр и понижаете сопротивление, и больше воды может проталкиваться. В электрической цепи, если напряжение увеличивается, через сопротивление протекает больший ток. Если сопротивление снижается, будет течь больший ток, даже если напряжение не изменится. Даже соединительные провода в цепи имеют сопротивление, поэтому, когда кабель должен переносить большие токи, он должен иметь достаточно большой диаметр и площадь поперечного сечения (CSA), чтобы избежать перегрева.

  • Что такое ватты?

    Мощность - это скорость, с которой энергия потребляется нагрузкой и измеряется в Вт, . Киловатт - это 1000 Вт, также сокращенно до кВт. Низкие мощности измеряются в милливаттах (мВт) или тысячных долях ампер.

  • Что такое киловатт-час или киловатт-час?

    кВтч - это показатель энергопотребления. Квт иногда называют единицами, и это то, за что вы платите в счетах за электроэнергию. Прибор мощностью 1 киловатт (1000 ватт) потребляет киловатт-час электроэнергии за один час.Аналогичным образом, устройство мощностью 500 Вт потребляет киловатт-час электроэнергии за 2 часа.

  • Какова частота поставки?

    Для источника переменного тока это количество раз в секунду, когда ток меняет направление, измеряется в циклах в секунду или герц. Электричество распределяется по домам на 50 или 60 Гц.

Как протекает ток в цепи?

На фотографии ниже ячейка АА питает лампу горелки. Сначала ток течет через верхнюю часть батареи через провод и лампочку, а затем возвращается через нижний провод.Таким образом, он всегда протекает в виде петли, и для подключения источника напряжения к нагрузке необходимы два провода.

Мы можем представить эту схему простым способом, используя схему , схему или , схему . Глядя на схему ниже, источник напряжения V будет подавать ток I вокруг цепи через нагрузку (в данном случае лампочку), сопротивление которой равно R.
Сопротивлением может быть прибор, лампочка, светодиод или компонент в электронике. цепи. Линии, соединяющие источник с сопротивлением, будут соединительными проводами внутри прибора, гибким проводом питания или дорожками на печатной плате.

Примечание: Обычно мы думаем о том, что ток течет через положительную клемму источника, такого как батарея. Однако ток представляет собой поток субатомных частиц, называемых электронами, которые заряжены отрицательно, поэтому ток фактически течет в другую сторону от отрицательного вывода батареи

.

Как преобразовать между вольтами, амперами и ваттами

Мы рассмотрим закон Ома позже, но сначала давайте рассмотрим величины, которые обычно представляют интерес при работе с приборами, такими как вольт, усилители и ватты, и способы преобразования между ними.Если вы посмотрите на корпус устройства (см. Фото ниже), вы обычно можете найти этикетку с техническими данными или панель, на которой указаны напряжение питания, частота, мощность и, возможно, ток. На некоторых приборах, например Телевизоры и стиральные машины, эта панель может быть установлена ​​на задней панели устройства.

Это уравнение, которое нам нужно запомнить. Как только мы это узнаем, мы можем переставить, чтобы найти два других.

Примеры отработки ватт, ампер и вольт для приборов

Ватт = Вольт х Ампер

эл.грамм. Устройство на 120 вольт потребляет 2 А, какая мощность?

Мощность в Вт = 120 х 2 = 240 Вт

Теперь переставим уравнение:

Ампер = Ватт / Вольт

Например,

Прибор на 240 вольт потребляет 480 ватт. Какой ток он потребляет?

Ток в амперах = 480/240 = 2 ампера

Переставить уравнение для вольт:

Вольт = Вт / Ампер

Например,

Прибор мощностью 720 Вт потребляет 3 А, на каком напряжении он работает?

Напряжение в вольтах = 720/3 = 240 вольт

Так что это действительно так просто.Обратите внимание, что я выбрал значения в примерах, чтобы все работало хорошо. Вам действительно нужно запомнить первое уравнение, и если вы знаете основную алгебру, вы можете изменить порядок, чтобы получить два других уравнения. Однако, как вы можете видеть, вам всегда нужно знать две величины, прежде чем вы сможете определить третью величину. Просматривая статистику Google Analytics и вопросы, которые посещают людей на этой веб-странице, я часто вижу такие вопросы, как «сколько ватт в 480 вольт?», Что, очевидно, не имеет смысла!

Для мощных приборов мощность часто указывается в киловаттах (сокращенно до кВт).

1 кВт = 1000 Вт

Что такое кВтч? - Как рассчитать энергопотребление приборов

Мощность - это скорость, с которой устройство использует энергию.Так, например, кондиционер, душ или кухонная плита / плита потребляют электроэнергию намного быстрее, чем лампочка

использованная энергия = мощность х время

Таким образом, чтобы выяснить энергопотребление устройства, вы умножаете его номинальную мощность на период времени, в течение которого оно работает. Стандартной единицей энергии является джоуль или калория, но обычно энергия, используемая в доме, измеряется в кВтч, также известной как «единицы». Чтобы вычислить количество киловатт-часов, вы делите мощность в ваттах на 1000, чтобы преобразовать в киловатт (кВт), а затем умножаете на время в часах, чтобы дать кВтч.Итак:

кВтч = Вт / 1000 x время в часах

киловатт-часов, кВтч или единиц - это то, за что вы платите по счету. Ваш счетчик электроэнергии считает и отображает количество единиц, используемых всеми приборами и освещением в вашем доме.

Например,

Сушилка мощностью 2500 Вт работает по 3 часа в день, сколько кВт-ч потребляет, и если электроэнергия стоит 12 центов на единицу, какова стоимость ее эксплуатации?

кВтч = Вт / 1000 х время = 2500/1000 х 3 = 7,5 кВтч или единиц

Стоимость = 7.5 х 12с = 90 центов

Некоторые приборы не работают непрерывно. Примерами являются устройства, управляемые термостатом, такие как холодильники, морозильные камеры, духовки в плитах и ​​системы кондиционирования воздуха. Время, в течение которого прибор включается и потребляет энергию, называется рабочим циклом , и часто указывается в процентах. Так, например, холодильник, который работает половину времени, имеет рабочий цикл 50%.

Расчет энергопотребления электроприборов

Как конвертировать лошадиные силы в ватты

лошадиных сил является мерой.... вы догадались! ..... сила!

Как механическая мощность двигателя может быть измерена в лошадиных силах, так и мощность электрического двигателя.

1 лошадиная сила = 746 Вт

например Дробный двигатель в стиральной машине рассчитан на 1/2 лошадиных сил

Итак, выходная мощность двигателя = 746 Вт х 0,5 = 373 Вт

Двигатель не эффективен на 100%, другими словами, не вся потребляемая электрическая мощность преобразуется в механическую мощность на выходном валу, а некоторые теряются в виде тепла в обмотках.

Рекомендованные книги

Анализ вводных схем Роберта Л. Бойлестада охватывает основы электричества, а также более сложные темы, такие как теория переменного тока, магнитные цепи, электростатика и электронное моделирование с использованием программного обеспечения на основе SPICE. Это хорошо проиллюстрировано и подходит для учеников старших классов, а также для студентов первого и второго курса по электротехнике или электронике. Это 10-е издание в твердом переплете доступно на Amazon с оценкой «хорошо использованный». Более поздние издания также доступны.

Как производится электричество?

Поскольку электричество - это поток электронов, оно на самом деле не создано. Вместо этого производится или , когда эти электроны перемещаются.

Электричество произведено из:

  • Аккумуляторы
  • генераторы постоянного тока или генераторы переменного тока
  • Солнечные батареи
  • Термобатареи

Что делает электростанция?

Электростанция, также известная как электростанция, вырабатывает электричество с помощью генераторов переменного тока или солнечных батарей.Существует несколько типов электростанций: тепловые, гидроэлектростанции, ветровые, волновые, приливные и солнечные.

Электростанции, использующие генераторы для выработки электроэнергии:

ГЭС

На гидроэлектростанции вода, протекающая по трубам из запруденного озера, вращает лопасти турбины, прикрепленные к валу генератора. Затем генератор генерирует электричество.

ТЭЦ

Ископаемые виды топлива, такие как уголь, нефть, газ и торф или возобновляемые источники энергии, такие как ива, сжигаются, а тепло используется для кипячения воды и выработки пара под высоким давлением.Пар проходит по трубам к паровой турбине и вращает ее на высокой скорости. Снова паровая турбина соединена с валом генератора переменного тока, вращая его и вырабатывая электричество. Атомные электростанции также являются тепловыми и используют тепло ядерного деления для кипячения воды и превращения ее в пар.

Ветровая электростанция

Ветряная электростанция использует ветряные мельницы для выработки электроэнергии. Ветер вращает лопасти ветряной мельницы, которые связаны с металлическим валом. Этот вал вращает генератор, и это производит электричество.Ветряные электростанции могут иметь несколько сотен ветряных мельниц на сотнях акров.

Поколение волн и приливов

Генераторы энергии волн используют движение волн для работы электрического генератора. Приливные генераторы похожи на подводные ветряные мельницы и используют поток воды во время восходящих и отливающихся приливов, чтобы превратить гигантские подводные «пропеллеры». Как ветряная мельница, пропеллер подключен к генератору переменного тока, который вырабатывает электричество.

Электростанции, которые не используют генераторы для производства электроэнергии:

Солнечные панели не имеют движущихся частей в отличие от генератора

Солнечная Ферма

Солнечные панели - это большие плоские панели, изготовленные из специального полупроводникового материала.Когда солнечный свет падает на панели, они производят электрический ток. Чем больше площадь панели, тем больше вырабатывается электричество. Как и ветряные электростанции, солнечные электростанции могут быть разбросаны по большой территории и состоять из сотен панелей. Однако люди могут также установить солнечные панели на своей крыше, чтобы генерировать некоторые из своих потребностей в электроэнергии. Солнечные батареи становятся все более эффективными, что означает, что они могут производить полезное количество электроэнергии даже в облачные дни.

Что такое термобатарея?

Термобатарея представляет собой массив термопар, соединенных вместе, обычно последовательно.Термопара работает по принципу эффекта Зеебека для производства электроэнергии. Термобатареи на самом деле не используются для коммерческого производства энергии, но являются единственным методом получения электроэнергии, необходимой для зондов в глубоком космосе, вдали от Солнца. Солнечная энергия не вариант, и батареи не будут способны продлить миссию. Поэтому используются радиоизотопные термоэлектрические генераторы (РИТЭГ), состоящие из ядерного источника для производства тепла и термобатареи для производства электроэнергии

.

Отправить ответ

avatar
  Подписаться
Уведомление о
