Что такое реактивная мощность в электротехнике

Реактивная мощность — это часть полной мощности в цепи переменного тока, которая не совершает полезной работы, а расходуется на создание электромагнитных полей в индуктивных и емкостных элементах. В отличие от активной мощности, реактивная мощность не преобразуется в другие виды энергии, а циркулирует между источником и нагрузкой.

Основные характеристики реактивной мощности:

Обозначается буквой Q
Измеряется в вольт-амперах реактивных (ВАр)
Возникает только в цепях переменного тока
Создается индуктивными и емкостными элементами цепи
Не совершает полезной работы
Циркулирует между источником и нагрузкой

Формулы для расчета реактивной мощности

Для расчета реактивной мощности используются следующие основные формулы:

Q = U * I * sin φ, где:
- Q — реактивная мощность (ВАр)
- U — действующее значение напряжения (В)
- I — действующее значение тока (А)
- φ — угол сдвига фаз между током и напряжением
Q = P * tg φ, где:
- P — активная мощность (Вт)
- tg φ — тангенс угла сдвига фаз
Q = √(S² — P²), где:
- S — полная мощность (ВА)

Единицы измерения реактивной мощности

Основной единицей измерения реактивной мощности является вольт-ампер реактивный (ВАр). Также используются кратные единицы:

кВАр (киловольт-ампер реактивный) = 1000 ВАр
МВАр (мегавольт-ампер реактивный) = 1000000 ВАр

В отличие от активной мощности, измеряемой в ваттах (Вт), реактивная мощность измеряется в вольт-амперах реактивных, что подчеркивает ее особую природу.

Связь между активной, реактивной и полной мощностями

Активная, реактивная и полная мощности связаны между собой и образуют так называемый «треугольник мощностей». Эта связь описывается следующими соотношениями:

S² = P² + Q², где S — полная мощность
cos φ = P / S — коэффициент мощности
sin φ = Q / S
tg φ = Q / P

Треугольник мощностей наглядно показывает соотношение между различными видами мощности в электрической цепи переменного тока.

Как измерить реактивную мощность на практике

Для измерения реактивной мощности используются специальные приборы и методы:

Ваттметр-варметр — прибор, позволяющий напрямую измерять как активную, так и реактивную мощность.
Метод трех приборов (вольтметра, амперметра и ваттметра):
- Измеряются U, I и P
- Рассчитывается S = U * I
- Вычисляется Q = √(S² — P²)
Специализированные анализаторы мощности и качества электроэнергии.
Косвенные методы с использованием фазометра для определения угла φ.

Влияние реактивной мощности на электрическую сеть

Наличие значительной реактивной мощности в электрической сети приводит к ряду негативных последствий:

Увеличение потерь электроэнергии в линиях электропередач
Снижение пропускной способности электрических сетей
Увеличение падения напряжения в сети
Необходимость увеличения мощности генераторов и трансформаторов
Снижение коэффициента мощности электроустановок

Для минимизации этих негативных эффектов применяются различные методы компенсации реактивной мощности.

Методы компенсации реактивной мощности

Для снижения количества реактивной мощности в электрических сетях применяются следующие основные методы:

Установка конденсаторных батарей:
- Параллельно нагрузке подключаются конденсаторы
- Емкостная реактивная мощность компенсирует индуктивную
Использование синхронных компенсаторов:
- Специальные электрические машины, работающие в режиме перевозбуждения
- Генерируют реактивную мощность емкостного характера
Применение активных фильтров высших гармоник:
- Устраняют высшие гармоники тока
- Снижают реактивную мощность, создаваемую нелинейными нагрузками
Оптимизация режимов работы электрооборудования:
- Отключение или разгрузка недогруженных трансформаторов и двигателей
- Замена недогруженного оборудования на меньшую мощность

Значение реактивной мощности в энергетике

Несмотря на то, что реактивная мощность не совершает полезной работы, она играет важную роль в электроэнергетике:

Необходима для работы многих электрических устройств (трансформаторов, двигателей)
Влияет на качество электроэнергии и эффективность ее передачи
Учитывается при проектировании и эксплуатации электрических сетей
Является важным параметром при расчетах за электроэнергию для промышленных потребителей

Понимание природы реактивной мощности и методов управления ею позволяет оптимизировать работу электрических сетей и снизить потери электроэнергии.

активная, реактивная, полная (P, Q, S), коэффициент мощности (PF)

Из письма клиента:
Подскажите, ради Бога, почему мощность ИБП указывается в Вольт-Амперах, а не в привычных для всех киловаттах. Это сильно напрягает. Ведь все уже давно привыкли к киловаттам. Да и мощность всех приборов в основном указана в кВт.

Алексей. 21 июнь 2007

В технических характеристиках любого ИБП указаны полная мощность [кВА] и активная мощность [кВт] – они характеризуют нагрузочную способность ИБП. Пример, см. фотографии ниже:

Мощность не всех приборов указана в Вт, например:

Мощность трансформаторов указывается в ВА:
http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП: см приложение)
http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ: см приложение)
Мощность конденсаторов указывается в Варах:
http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39: см приложение)
http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК: см приложение)
Примеры других нагрузок — см. приложения ниже.

Мощностные характеристики нагрузки можно точно задать одним единственным параметром (активная мощность в Вт) только для случая постоянного тока, так как в цепи постоянного тока существует единственный тип сопротивления – активное сопротивление.

Мощностные характеристики нагрузки для случая переменного тока невозможно точно задать одним единственным параметром, так как в цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому только два параметра: активная мощность и реактивная мощность точно характеризуют нагрузку.

Принцип действия активного и реактивного сопротивлений совершенно различный. Активное сопротивление – необратимо преобразует электрическую энергию в другие виды энергии (тепловую, световую и т.д.) – примеры: лампа накаливания, электронагреватель (параграф 39, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Реактивное сопротивление – попеременно накапливает энергию затем выдаёт её обратно в сеть – примеры: конденсатор, катушка индуктивности (параграф 40,41, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Дальше в любом учебнике по электротехнике Вы можете прочитать, что активная мощность (рассеиваемая на активном сопротивлении) измеряется в ваттах, а реактивная мощность (циркулирующая через реактивное сопротивление) измеряется в варах; так же для характеристики мощности нагрузки используют ещё два параметра: полную мощность и коэффициент мощности. Все эти 4 параметра:

Активная мощность: обозначение P, единица измерения: Ватт
Реактивная мощность: обозначение Q, единица измерения: ВАр (Вольт Ампер реактивный)
Полная мощность: обозначение S, единица измерения: ВА (Вольт Ампер)
Коэффициент мощности: обозначение k или cosФ, единица измерения: безразмерная величина

Эти параметры связаны соотношениями: S*S=P*P+Q*Q, cosФ=k=P/S

Также cosФ называется коэффициентом мощности (Power Factor – PF)

Поэтому в электротехнике для характеристики мощности задаются любые два из этих параметров так как остальные могут быть найдены из этих двух.

Например, электромоторы, лампы (разрядные) — в тех. данных указаны P[кВт] и cosФ:
http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР: см. приложение)
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ: см. приложение)
(примеры технических данных разных нагрузок см. приложение ниже)

То же самое и с источниками питания. Их мощность (нагрузочная способность) характеризуется одним параметром для источников питания постоянного тока – активная мощность (Вт), и двумя параметрами для ист. питания переменного тока. Обычно этими двумя параметрами являются полная мощность (ВА) и активная (Вт). См. например параметры ДГУ и ИБП.

Большинство офисной и бытовой техники, активные (реактивное сопротивление отсутствует или мало), поэтому их мощность указывается в Ваттах. В этом случае при расчёте нагрузки используется значение мощности ИБП в Ваттах. Если нагрузкой являются компьютеры с блоками питания (БП) без коррекции входного коэффициента мощности (APFC), лазерный принтер, холодильник, кондиционер, электромотор (например погружной насос или мотор в составе станка), люминисцентные балластные лампы и др. – при расчёте используются все вых. данные ибп: кВА, кВт, перегрузочные характеристики и др.

См. учебники по электротехнике, например:

1. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

2. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

3. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

Так же см. AC power, Power factor, Electrical resistance, Reactance http://en.wikipedia.org
(перевод: http://electron287.narod.ru/pages/page1.html)

Приложение

Пример 1: мощность трансформаторов и автотрансформаторов указывается в ВА (Вольт·Амперах)

Трансформаторы питания номинальной выходной мощностью 25-60 ВА
http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП)

http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ)

Однофазные автотрансформаторы
TDGC2-0.5 kVa, 2A		АОСН-2-220-82
TDGC2-1.0 kVa, 4A	Латр 1.25	АОСН-4-220-82
TDGC2-2.0 kVa, 8A	Латр 2.5	АОСН-8-220-82
TDGC2-3.0 kVa, 12A
TDGC2-4.0 kVa, 16A
TDGC2-5.0 kVa, 20A		АОСН-20-220
TDGC2-7.0 kVa, 28A
TDGC2-10 kVa, 40A		АОМН-40-220
TDGC2-15 kVa, 60A
TDGC2-20 kVa, 80A

http://www.gstransformers.com/products/voltage-regulators.html (ЛАТР / лабораторные автотрансформаторы TDGC2)

Пример 2: мощность конденсаторов указывается в Варах (Вольт·Амперах реактивных)

http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39)

http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК)

Пример 3: технические данные электромоторов содержат активную мощность (кВт) и cosФ

Для таких нагрузок как электромоторы, лампы (разрядные), компьютерные блоки питания, комбинированные нагрузки и др. — в технических данных указаны P [кВт] и cosФ (активная мощность и коэффициент мощности) или S [кВА] и cosФ (полная мощность и коэффициент мощности).

http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР)

http://www.weiku.com/products/10359463/Stainless_Steel_cutting_machine.html
(комбинированная нагрузка – станок плазменной резки стали / Inverter Plasma cutter LGK160 (IGBT)

Технические данные разрядных ламп содержат активную мощность (кВт) и cosФ
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ)

http://www.silverstonetek.com.tw/product.php?pid=365&area=en (блок питания ПК)

Дополнение 1

Если нагрузка имеет высокий коэффициент мощности (0.8 … 1.0), то её свойства приближаются к активной нагрузке. Такая нагрузка является идеальной как для сетевой линии, так и для источников электроэнергии, т.к. не порождает реактивных токов и мощностей в системе.

Если нагрузка имеет низкий коэффициент мощности (менее 0.8 … 1.0), то в линии питания циркулируют большие реактивные токи (и мощности). Это паразитное явление приводит к повышению потерь в проводах линии (нагрев и др.), нарушению режима работы источников (генераторов) и трансформаторов сети, а также др. проблемам.

Поэтому во многих странах приняты стандарты нормирующие коэффициент мощности оборудования.

Дополнение 2

Оборудование однонагрузочное (например, БП ПК) и многосоставное комбинированное (например, фрезерный промышленный станок, имеющий в составе несколько моторов, ПК, освещение и др.) имеют низкие коэффициенты мощности (менее 0.8) внутренних агрегатов (например, выпрямитель БП ПК или электромотор имеют коэффициент мощности 0.6 .. 0.8). Поэтому в настоящее время большинство оборудования имеет входной блок корректора коэффициента мощности. В этом случае входной коэффициент мощности равен 0.9 … 1.0, что соответствует нормативным стандартам.

Дополнение 3. Важное замечание относительно коэффициента мощности ИБП и стабилизаторов напряжения

Нагрузочная способность ИБП и ДГУ нормирована на стандартную промышленную нагрузку (коэффициент мощности 0.8 с индуктивным характером). Например, ИБП 100 кВА / 80 кВт. Это означает, что устройство может питать активную нагрузку максимальной мощности 80 кВт, или смешанную (активно-реактивную) нагрузку максимальной мощности 100 кВА с индуктивным коэффициентом мощности 0.8.

В стабилизаторах напряжения дело обстоит иначе. Для стабилизатора коэффициент мощности нагрузки безразличен. Например, стабилизатор напряжения 100 кВА. Это означает, что устройство может питать активную нагрузку максимальной мощности 100 кВт, или любую другую (чисто активную, чисто реактивную, смешанную) мощностью 100 кВА или 100 кВАр с любым коэффициентом мощности емкостного или индуктивного характера. Обратите внимание, что это справедливо для линейной нагрузки (без высших гармоник тока). При больших гармонических искажениях тока нагрузки (высокий КНИ) выходная мощность стабилизатора снижается.

Дополнение 4

Наглядные примеры чистой активной и чистой реактивных нагрузок:

К сети переменного тока 220 VAC подключена лампа накаливания 100 Вт – везде в цепи есть ток проводимости (через проводники проводов и вольфрамовый волосок лампы). Характеристики нагрузки (лампы): мощность S=P~=100 ВА=100 Вт, PF=1 => вся электрическая мощность активная, а значит она целиком поглащается в лампе и превращается в мощность тепла и света.
К сети переменного тока 220 VAC подключен неполярный конденсатор 7 мкФ – в цепи проводов есть ток проводимости, внутри конденсатора идёт ток смещения (через диэлектрик). Характеристики нагрузки (конденсатора): мощность S=Q~=100 ВА=100 ВАр, PF=0 => вся электрическая мощность реактивная, а значит она постоянно циркулирует от источника к нагрузке и обратно, опять к нагрузке и т.д.

Дополнение 5

Для обозначения преобладающего реактивного сопротивления (индуктивного либо ёмкостного) коэффициенту мощности приписывается знак:

+ (плюс) – если суммарное реактивное сопротивление является индуктивным (пример: PF=+0.5). Фаза тока отстаёт от фазы напряжения на угол Ф.

— (минус) – если суммарное реактивное сопротивление является ёмкостным (пример: PF=-0,5). Фаза тока опережает фазу напряжения на угол Ф.

Дополнение 6

В различных областях техники мощность может быть либо полезной, либо паразитной НЕЗАВИСИМО от того активная она или реактивная. Например, необходимо различать активную полезную мощность рассеиваемую на рабочей нагрузке и активную паразитную мощность рассеиваемую в линии электропередачи. Так, например, в электротехнике при расчете активной и реактивной мощностей наиболее часто активная мощность является полезной мощностью, передаваемой в нагрузку и является реальной (не мнимой) величиной. А в электронике при расчёте конденсаторов или расчёте самих линий передач активная мощность является паразитной мощностью, теряемой на разогрев конденсатора (или линии) и является мнимой величиной. Причём, деление на мнимые и немнимые величины производится только для удобства рассчётов. На самом деле, все физические величины конечно реальные.

Дополнительные вопросы

Вопрос 1:
Почему во всех учебниках электротехники при расчете цепей переменного тока используют мнимые числа / величины (например, реактивная мощность, реактивное сопротивление и др.), которые не существуют в реальности?

Ответ:
Да, все отдельные величины в окружающем мире – действительные. В том числе температура, реактивное сопротивление, и т.д. Использование мнимых (комплексных) чисел – это только математический приём, облегчающий вычисления. В результате вычисления получается обязательно действительное число. Пример: реактивная мощность нагрузки (конденсатора) 20кВАр – это реальный поток энергии, то есть реальные Ватты, циркулирующие в цепи источник–нагрузка. Но что бы отличить эти Ватты от Ваттов, безвозвратно поглащаемых нагрузкой, эти «циркулирующие Ватты» решили называть Вольт·Амперами реактивными [6].

Замечание:
Раньше в физике использовались только одиночные величины и при расчете все математические величины соответствовали реальным величинам окружающего мира. Например, расстояние равно скорость умножить на время (S=v*t). Затем с развитием физики, то есть по мере изучения более сложных объектов (свет, волны, переменный электрический ток, атом, космос и др.) появилось такое большое количество физических величин, что рассчитывать каждую в отдельности стало невозможно. Это проблема не только ручного вычисления, но и проблема составления программ для ЭВМ. Для решения данное задачи близкие одиночные величины стали объединять в более сложные (включающие 2 и более одиночных величин), подчиняющиеся известным в математике законам преобразования. Так появились скалярные (одиночные) величины (температура и др.), векторные и комплексные сдвоенные (импеданс и др.), векторные строенные (вектор магнитного поля и др.), и более сложные величины – матрицы и тензоры (тензор диэлектрической проницаемости, тензор Риччи и др.). Для упрощения рассчетов в электротехнике используются следующие мнимые (комплексные) сдвоенные величины:

Полное сопротивление (импеданс) Z=R+iX
Полная мощность S=P+iQ
Диэлектрическая проницаемость e=e’+ie»
Магнитная проницаемость m=m’+im»
и др.

Вопрос 2:

На странице http://en.wikipedia.org/wiki/Ac_power показаны S P Q Ф на комплексной, то есть мнимой / несуществующей плоскости. Какое отношение это все имеет к реальности?

Ответ:
Проводить расчеты с реальными синусоидами сложно, поэтому для упрощения вычислений используют векторное (комплексное) представление как на рис. выше. Но это не значит, что показанные на рисунке S P Q не имеют отношения к реальности. Реальные величины S P Q могут быть представлены в обычном виде, на основе измерений синусоидальных сигналов осциллографом. Величины S P Q Ф I U в цепи переменного тока «источник-нагрузка» зависят от нагрузки. Ниже показан пример [5] реальных синусоидальных сигналов S P Q и Ф для случая нагрузки состоящей из последовательно соединённых активного и реактивного (индуктивного) сопротивлений.

Вопрос 3:
Обычными токовыми клещами и мультиметром измерен ток нагрузки 10 A, и напряжение на нагрузке 225 В. Перемножаем и получаем мощность нагрузки в Вт: 10 A · 225В = 2250 Вт.

Ответ:
Вы получили (рассчитали) полную мощность нагрузки 2250 ВА. Поэтому ваш ответ будет справедлив только, если ваша нагрузка чисто активная, тогда действительно Вольт·Ампер равен Ватту. Для всех других типов нагрузок (например электромотор) – нет. Для измерения всех характеристик любой произвольной нагрузки необходимо использовать анализатор сети, например APPA137:

См. дополнительную литературу, например:

[1]. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

[2]. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

[3]. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

[4]. AC power, Power factor, Electrical resistance, Reactance
http://en.wikipedia.org (перевод: http://electron287.narod.ru/pages/page1.html)

[5]. Теория и расчёт трансформаторов малой мощности Ю.Н.Стародубцев / РадиоСофт Москва 2005 г. / rev d25d5r4feb2013

[6]. Международная система единиц, СИ, см напр. ГОСТ 8.417-2002. ЕДИНИЦЫ ВЕЛИЧИН

Понятие о реактивных и активных мощностях и нагрузках: формула и единицы измерения

В технической литературе и сопроводительной документации применяют разные обозначения электрических параметров. Реактивная мощность определяет часть процессов при подключении индуктивных (емкостных) нагрузок. Вместе с активной (рабочей) составляющей она формирует полные энергетические характеристики цепи переменного тока.

Наглядная демонстрация физических понятий

Мощность активная, реактивная и полная

Перечисленные понятия рассматривают с учетом особенностей нагрузки. Активная мощность потребляется обычным проводником. При увеличении силы тока энергия расходуется на повышение температуры (ТЭН чайника) или световое излучение (нить лампы накаливания).

Индуктивная нагрузка и конденсатор потребляют реактивную мощность. Энергия в этих вариантах преобразуется в магнитное (электрическое) поле, соответственно. Суммарная величина – полная мощность.

Смысл реактивной нагрузки

Любая реактивная нагрузка создает временной сдвиг между фазами тока и напряжения. Эту величину измеряют в градусах. Наиболее наглядным является векторное представление электрических параметров. Если подключить индуктивность, напряжение будет опережать ток. Угол между ними обозначают в формулах буквой «ϕ» («Фи» греч.).

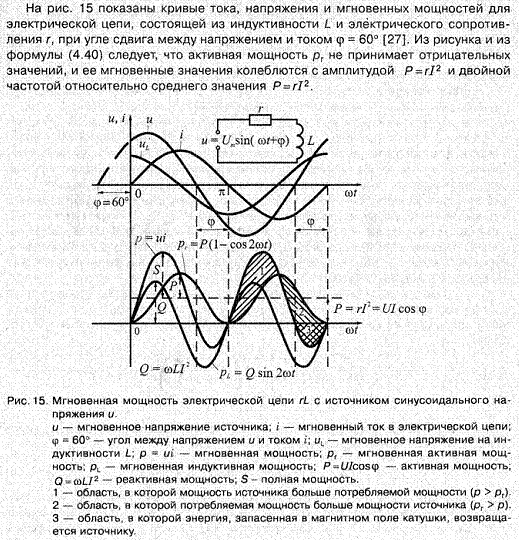

Временные и векторные диаграммы показывают, как изменяются основные параметры при подключении индуктивных (емкостных) элементов

На картинке показано, что при подключении емкостной нагрузки вектора «меняются» местами. В идеальных условиях сдвиг между векторами равен 90°. В действительности следует учитывать влияние электрического сопротивления цепи, несовершенство конструкций. С учетом особенностей элементов следует напомнить, что в индуктивности (емкости) при сохранении параметров источника питания плавно изменяется ток (напряжение), соответственно.

Почему в сети напряжение переменное

Для объяснения настоящей ситуации надо сделать краткий экскурс в историю. Электричество известно человеку сотни (по некоторым данным, тысячи лет). Однако действительно массовое использование этой энергии началось сравнительно недавно – в конце 19 века. Именно тогда (1879 г.) Эдисон запатентовал первый функциональный прибор, который помогал решать проблемы освещения. Для питания лампочек он стал монтировать сети постоянного тока.

Через десять лет Тесла создал генераторы переменного тока. После ожесточенной конкурентной борьбы именно его способ передачи энергии на расстояния одержал победу. Этот результат был обеспечен скорее рыночными методами, чем внимательным сравнением потребительских характеристик.

К сведению. Метрополитен Нью-Йорка до сих пор функционирует с подключением к сети постоянного тока.
Выгода от переменного напряжения
Важные для потребителей преимущества этого варианта приведены в следующем перечне:
простая конструкция генераторов/ электродвигателей;
минимальные потери при передаче электроэнергии на сравнительно небольшие расстояния;
простота преобразования напряжения с применением трансформатора;
поддержание стабильности оборотов электрических приводов без лишних трудностей;
отсутствие полярности.
Каждый из пунктов можно рассмотреть подробно. Генератор (электромотор) переменного тока, например, нетрудно создать без токосъемных щеток и постоянных магнитов. Простота конструкции обеспечивает:
разумную стоимость;
минимальные затраты при обслуживании и ремонте;
долговечность;
надежность.
Обороты мощных электродвигателей регулируют изменением частоты. Это значит, что в обычных условиях эксплуатации обеспечивается поддержание расчетных параметров без дополнительных схем управления и контроля. В частности, отмеченные особенности идеально подходят для создания насосной станции.
Для повышения/ уменьшения напряжения в сетях переменного тока используют типовые сравнительно недорогие конструкции. Изменяя количество витков обмотки на едином сердечнике, можно получить необходимый коэффициент трансформации с высокой точностью. В процессе работы дополнительная настройка не требуется.
Постоянное напряжение снижают с применением электрического сопротивления, которое в данном случае не выполняет никаких полезных функций. Для повышения – применяют сложные схемы с промежуточным преобразованием в переменный сигнал.
Какой из способов предпочтительнее, можно определить после перечисления преимуществ сетей постоянного тока:
возможность подключения непосредственно к источнику питания светодиодов, гальванических ванн, иных потребителей;
простая зарядка аккумуляторных батарей;
отсутствие необходимости согласования нагрузок;
высокая точность измерений;
минимальные потери при передаче электроэнергии на большие расстояния;
применение «однопроводной» линии питания (метро, трамвай).
Убытки от переменного напряжения
Формулы расчетов активной и реактивной мощностей подробно рассмотрены в следующих разделах статьи. Однако для изучения потерь в сетях переменного тока необходимо привести определение поправочного коэффициента cosϕ (косинус Фи). Это значение производители указывают в технических паспортах и на бирках корпусов мощных моторов, сварочных аппаратов, другой техники.

Потери в электрической схеме а) с диаграммой полной б) и частичной в) компенсации
В этом примере рассмотрена приближенная к реальной ситуация, когда подключены активные нагрузки вместе с реактивными. Если cosϕ=0,75, то при одной и той же потребляемой мощности номинальный ток в цепи (100 А) увеличится следующим образом:
I = Ia/ cosϕ = 100/0,75 ≈ 133 А.
При этом на повышение температуры будет расходоваться мощность, пропорциональная квадрату тока. Считать ее можно по формуле:
Pнагр = I2 * Rc.
Соответствующие потери увеличатся в 1,77 раза.
Следует отметить! Изменения силы тока сопровождаются колебаниями напряжения. Иные потребители, подключенные к этой же сети, будут работать в неблагоприятных режимах. При этом счетчик будет показывать неизменное потребление энергетических ресурсов.
Понятной является ситуация, когда ИБП или другой источник питания начинает выдавать ток, превышающий расчетные параметры. Перегревается не только генератор, но и проводка. Значительно возрастает риск аварий, поломок.
Активная, реактивная и полная мощности в формулах
Чтобы рассчитать или измерить мощность: полную, активную и реактивную, служат основные формулы:
активная мощность = полная * cosϕ;
реактивная = напряжение * ток * sinϕ.
Для упрощения можно начать с примера на основе цепи постоянного тока, где действительна известная формула:
Pa = U * I.
Это активная (рабочая, полная) мощность. Единицы измерения – ватт (Вт), киловатт (кВт), другие производные. При подключении сопротивления (R) ее можно вычислить следующим образом:
Pa = I2 * R;
Pa = U2 / R.
Простота исчезает при рассмотрении сигналов синусоидальной формы. Именно такими параметрами отличаются стандартные сети питания (220/380V). Активная мощность в этом случае зависит от фазового сдвига между векторами тока и напряжения.
Соответствующие зависимости выражают следующим образом:
Pa = U * I * cosϕ.
Эта формула подходит для расчета обычной сети 220V, которой пользуется большинство рядовых потребителей. Мощные насосы и станки подключают к трехфазным источникам питания 380 V. Для этого варианта нужна коррекция:
Pa = √3 * U * I * cosϕ = 1,732 * U * I * cosϕ.
Реактивная мощность (Pq) не только потребляется нагрузкой, но и возвращается обратно в источник питания. Ее значение определяют следующим образом:
Pq = U * I * sinϕ.
К сведению. Измеряется эта величина в реактивных вольт-амперах (вар).
Для вычисления полной мощности формула содержит перечисленные выше компоненты:
Ps = √( Pa2 + Pq2).
Что такое реактивная мощность
Эту мощность можно назвать бесполезной, так как она обозначает переход энергии между источником питания и нагрузкой. Недоступный для практического применения энергетический потенциал в данном случае только увеличивает потери.
Треугольник мощностей
На картинке ниже рядом с электрической схемой приведены графические изображения мощностей. Соответствующими векторами обозначены мощности:
S – полная;
Q – реактивная;
P – активная.
Коэффициент мощности
Этим термином обозначают потери, созданные реактивной нагрузкой. Обозначение – cosϕ.
Коррекция cos ϕ
Для компенсации угла сдвига фаз используют дополнительные электрические компоненты. При индуктивном характере нагрузки подключают параллельно конденсатор. Емкость рассчитывают по формуле:
C=I/(w*U), где w – угловая частота.
Как и где измеряют cos ϕ
Потери определяют по изменению силы тока, напряжения и мощности в цепях с мощными реактивными нагрузками:
cosϕ = P/ (I * U).
Можно найти в магазине либо арендовать специализированный прибор – «фазометр». Специализированные сервисы предлагают расчет электрических параметров онлайн.
Колебательный процесс в цепях переменного тока сопровождается изменением магнитного (электрического) поля для индуктивной и емкостной нагрузки, соответственно.
Электроприборы, влияющие на качество потребления
Коэффициент мощности равен единице при подключении ламп и нагревателей. Он уменьшается до 0,7 и менее, когда в цепи добавляют преобладающие по потреблению энергии электромоторы, другие компоненты с реактивными составляющими.
Правильное применение определений и расчетов мощности помогает оптимизировать проект электрической сети с учетом особенностей подключаемых нагрузок. Приведенные выше сведения пригодятся на стадии определения параметров проводки, защитных автоматов. Комплексное использование этих знаний повысит надежность электроснабжения, предотвратит возникновение и развитие аварийных ситуаций.
Видео
Что такое полная, активная и реактивная мощность?
ЧТО ТАКОЕ ПОЛНАЯ, АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ? ОТ СЛОЖНОГО К ПРОСТОМУ.

В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума :-). Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности.

ЧТО ТАКОЕ МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА?
В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.
Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности, удобно обратиться к теории комплексных чисел. Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол φ (сдвиг фаз) — аргументом. Для такой модели оказываются справедливыми все выписанные ниже соотношения.
Активная мощность (Real Power)
Единица измерения — ватт (русское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).
Среднее за период Τ значение мгновенной мощности называется активной  мощностью, и

выражается формулой:
В цепях однофазного синусоидального тока , где υ и Ι это среднеквадратичные значения напряжения и тока, а φ — угол сдвига фаз между ними.Для цепей несинусоидального тока электрическая мощность равна сумме соответствующих средних мощностей отдельных гармоник. Активная мощность характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g по формуле . В любой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью S, активная связана соотношением .
В теории длинных линий (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной мощностью.
Реактивная мощность (Reactive Power)
Единица измерения — вольт-ампер реактивный (русское обозначение: вар, кВАР; международное: var).
Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними:
(если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным). Реактивная мощность связана с полной мощностью S и активной мощностью P соотношением: .
Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.
Необходимо отметить, что величина sin φ для значений φ от 0 до плюс 90° является положительной величиной. Величина sin φ для значений φ от 0 до минус 90° является отрицательной величиной. В соответствии с формулой
реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например,асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.
Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.
Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения.
Мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например,асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.
Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.
Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения
Полная мощность (Apparent Power)
Единица полной электрической мощности — вольт-ампер (русское обозначение: В·А, ВА, кВА-кило-вольт-ампер; международное: V·A, kVA).
Полная мощность — величина, равная произведению действующих значений периодического электрического тока I в цепи и напряжения U на её зажимах: ; соотношение полной мощности с активной и реактивной мощностями выражается в следующем виде: где P — активная мощность, Q — реактивная мощность (при индуктивной нагрузке Q›0, а при ёмкостной Q‹0).Векторная зависимость между полной, активной и реактивной мощностью выражается формулой:
Полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому полная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.

Визуально и интуитивно-понятно все вышеперечисленные формульные и текстовые описания полной, реактивной и активной мощностей передает следующий рисунок 🙂
Специалисты компании НТС-групп (ТМ Электрокапризам-НЕТ) имеют огромный опыт подбора специализированного оборудования для построения систем обеспечения жизненно важных объектов бесперебойным электропитанием. Мы умеем максимально качественно учитывать множество электрических и эксплуатационных параметров, которые позволяют выбрать экономически обоснованный вариант построения системы бесперебойного электропитанияс применением стабилизаторов напряжения, топливных электростанций, источников бесперебойного питания и др. сопутствующего оборудования.

© Материал подготовлен специалистами компании НТС-групп (ТМ Электрокапризам-НЕТ) с использованием информации из открытых источников, в т.ч. из свободной энциклопедии ВикипедиЯ https://ru.wikipedia.org

как найти по формуле, в чем измеряется
Многие люди, которые изучают скалярные физические величины и такие сферы точных наук, как электродинамика, электростатика и магнитостатика, сталкиваются с понятием мощности. Каково определение активной и реактивной мощности, их источник и в чем основная разница — далее в статье.
Описание явлений
Мощностью называется скалярный вид физической величина, которая показывает, как передается или преобразуется электроэнергия. Бывает мощность постоянного и переменного тока. Что касается последнего, то делится на активную и реактивную.
Разновидности
Активной называется полезная сила, определяющая процесс прямого преобразования электроэнергии в необходимый вид силы. В каждом электроприборе преобразовывается она по-своему. К примеру, в лампочке получается свет с теплом, в утюге — тепло, а в электрическом двигателе — механическая энергия. Соответственно, показывает КПД устройства.
Реактивной называется та, которая определяется при помощи электромагнитного поля. Образуется при работе электроприборов.
Обратите внимание! Это вредная и паразитная мощностная характеристика, которая определяется тем, каков характер нагрузки. Для лампочки она равняется нулю, а для электродвигателя она может быть равна большим значениям.
Основные понятия из учебного пособия
Зачем нужна
Электричество передает энергию в проводник для осуществления технического процесса. Чтобы процесс происходил, переданная сила должна преобразовываться в тепло и напряжение. При этом электроэнергия должна поступать постоянно, что обеспечивается обеими разновидностями мощностной характеристики. Активно действующая дает полезную силу, а реактивно действующая ее поддерживает в электродвигательных, трансформаторных, печных, сварочных, дроссельных и осветительных установках.
Значение
Источник реактивной энергии
Чтобы понять природу появления этой энергии и то, как найти реактивную мощность, нужно уточнить, что любая электромагнитная или индукционная машина, которая работает на переменном токе, преобразует электричество в тепло. Чтобы это преобразование произошло, нужно магнитное поле. Оно, соответственно, формируется безваттной энергией. Причина в поглощении энергии индукционной цепи и отдаче ее обратно при спаде магнитного поля два раза за цикл мощностной частоты.
Природа явления
Различия
Разница между величинами в том, что активно действующая мощностная характеристика показывает КПД устройств, а реактивная является передачей этого КПД. Разница также наблюдается в определении, символе, формуле и значимости.
Обратите внимание! Что касается значения, то вторая нужна лишь для того, чтобы управлять создавшимся напряжением от первой величины и преодолевать мощностные колебания.
Основная разница
Расчет по формуле
Представить обе разновидности можно определением из формул вычисления. Так активно действующая мощностная характеристика это соотношение напряжения с силой тока на косинус угла сдвига фаз между ними. Там, где несинусоидальный ток, она равна суммированию средних мощностных характеристик. Может быть выражена через другую формулу. Она может быть равна удвоенной силе тока на сопротивление цепи или удвоенному напряжению на проводимость. Также может быть найдена с помощью полной энергии, перемноженной на косинус угла сдвига фаз напряжения с электротоком.
Формула через полную мощностную характеристику
Возвращаясь к вопросу, в каких единицах выражается реактивная мощность потребителей, можно отметить, что она находится по двум формулам, основной из которых является умножение напряжения на силу тока и синус сдвига фаз. Также может быть найдена через квадрат вычисления удвоенной полной энергии потребления. Измерение полной происходит из умножения напряжения на токовую силу.
Обратите внимание! Обе разновидности находятся в ваттах. Один ватт равен килограмму, умноженному на соотношение квадратного метра на кубические секунды. Также он равен джоулю, поделенному на секунды, ньютону на метр/секунду, вольту на ампер.
Отыскать одну и другую силу можно не только по формулам, но и по технологически современным устройствам, таким как вольтметр, амперметр или фазометр. Для вычисления любых показателей можно воспользоваться также мультиметром.
Физические формулы нахождения величин
Мощность — то, что характеризует скорость передачи с преобразованием электроэнергии. Реактивная мощность в цепи переменного тока от активной отличается тем, что используется для передачи реальной силы источника, в то время как вторая является самой реальной электроэнергией. Обе измеряются в ваттах и имеют большое значение в электромагнитном излучении, механической форме генератора или акустической волне. Активно применяются в промышленности.
Реактивная мощность — это… Что такое Реактивная мощность?
Электри́ческая мо́щность — физическая величина, характеризующая скорость передачи или преобразования электрической энергии.
Мгновенная электрическая мощность
Мгновенная электрическая мощность P (t), выделяющаяся на элементе электрической цепи — произведение мгновенных значений напряжения U (t) и силы тока I (t) на этом элементе:
$P = I \cdot U$
Если элемент цепи — резистор c электрическим сопротивлением R, то
$P = I^2 \cdot R = \frac{U^2}{R}$
Мощность постоянного тока
Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то среднюю мощность можно вычислить по формулам:
$P = I \cdot U = I^2 \cdot R = \frac{U^2}{R}$

Мощность переменного тока
Активная мощность
Среднее за период Т значение мгновенной мощности называется активной мощностью: $~ P = \frac{1}{T} \int\limits_0^T p(t)dt$ . В цепях однофазного синусоидального тока $P = U \cdot I \cdot cos \varphi$ , где U и I — действующие значения напряжения и тока, φ — угол сдвига фаз между ними. Для цепей несинусоидального тока электрическая мощность равна сумме соответствующих средних мощностей отдельных гармоник. Активная мощность характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g по формуле $P = I^2 \cdot r =V^2 \cdot g$ . В любой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью S активная связана соотношением $P = S \cdot cos \varphi$ . Единица активной мощности — ватт (W, Вт). Для СВЧ электромагнитного сигнала, в линиях передачи, аналогом активной мощности является мощность, поглощаемая нагрузкой.
Реактивная мощность
Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока, равна произведению действующих значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними: Q = UI sin φ. Единица реактивной мощности — вольт-ампер реактивный (var, вар). Реактивная мощность связана с полной мощностью S и активной мощностью Р соотношением: $~ Q = \sqrt{S^2 - P^2}$ . Реактивная мощность в электрических сетях вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения). В некоторых электрических установках реактивная мощность может быть значительно больше активной. Это приводит к появлению больших реактивных токов и вызывает перегрузку источников тока. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности. Для СВЧ электромагнитного сигнала, в линиях передачи, аналогом реактивной мощности является мощность, отраженная от нагрузки.
Необходимо отметить, что величина sinφ для значений φ от 0 до плюс 90 ° является положительной величиной. Величина sinφ для значений φ от 0 до минус 90 ° является отрицательной величиной. В соответствии с формулой Q = UI sinφ реактивная мощность может быть отрицательной величиной. Но отрицательное значение мощности нагрузки характеризует нагрузку как генератор энергии. Активное, индуктивное, емкостное сопротивление не могут быть источниками постоянной энергии. Модуль величины Q = UI sinφ приблизительно описывает реальные процессы преобразования энергии в магнитных полях индуктивностей и в электрических полях емкостей. Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения. Измерительные преобразователи реактивной мощности, использующие формулу Q = UI sinφ, более просты и значительно дешевле измерительных преобразователей на микропроцессорной технике.
Полная мощность
Полная мощность — величина, равная произведению действующих значений периодического электрического тока в цепи I и напряжения U на её зажимах: S = U×I; связана с активной и реактивной мощностями соотношением: $S = \sqrt{(P^2 + Q^2)}$ , где Р — активная мощность, Q — реактивная мощность (при индуктивной нагрузке Q > 0, а при ёмкостной Q < 0). Единица полной электрической мощности — вольт-ампер (VA, ВА).
Векторная зависимость между полной, активной и реактивной мощностью выражается формулой: $\stackrel{\longrightarrow}{S}=\stackrel{\longrightarrow}{P}+\stackrel{\longrightarrow}{Q}$
Измерения
Литература
Бессонов Л. А. — Теоретические основы электротехники: Электрические цепи — М.: Высш. школа, 1978
Ссылки
См. также
Wikimedia Foundation. 2010.
Перевести кВА и кВт: онлайн-калькулятор определения мощности ДГУ
При покупке дизельной электростанции первое, с чем сталкивается потребитель, – это выбор мощности ДГУ. В характеристиках производители всегда указывают две единицы измерения мощности.
кВА – полная мощность оборудования;
кВт – активная мощность оборудования;
Выбирая генератор или стабилизатор напряжения необходимо отличать полную потребляемую мощность (кВА) от активной мощности (кВт), которая затрачивается на совершение полезной работы.
Онлайн калькулятор перевода кВА в кВт:

Мощность — физическая величина, равная отношению работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.
Мощность бывает полная, реактивная и активная:
S – полная мощность измеряется в кВА (килоВольтАмперах)
Характеризует полную электрическую мощность переменного тока. Для получения полной мощности значения реактивной и активной мощностей суммируются. При этом соотношение полной и активной мощностей у разных потребителей электроэнергии может отличаться. Таким образом, для определения совокупной мощности потребителей следует суммировать их полные, а не активные мощности.
кВА характеризует полную электрическую мощность, имеющую принятое буквенное обозначение по системе СИ – S: это геометрическая сумма активной и реактивной мощности, находимая из соотношения: S=P/cos(ф) или S=Q/sin(ф).
Q – реактивная мощность измеряется в кВар (килоВарах)
Реактивная мощность, потребляемая в электрических сетях, вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения).
Р – активная мощность измеряется в кВт (килоВаттах)
Это физическая и техническая величина, характеризующая полезную электрическую мощность. При произвольной нагрузке в цепи переменного тока действует активная составляющая тока. Эта часть полной мощности, которая определяется коэффициентом мощности и является полезной (используемой).
Единый коэффициент мощности обозначается Сos φ.
Это коэффициент мощности, который показывает соотношение (потерь) кВт к кВА при подключении индуктивных нагрузок.
Распространенные коэффициенты мощности и их расшифровка(cos φ):
1 – наилучшее значение
0,95 – отличный показатель
0,90 – удовлетворительные значение
0,80 – средний наиболее распространенный показатель
0,70 – плохой показатель
0,60 – очень низкое значение

кВт характеризует активную потребляемую электрическую мощность, имеющую принятое буквенное обозначение P: это геометрическая разность полной и реактивной мощности, находимая из соотношения: P=S*cos(ф).
Говоря языком потребителя: кВт – нетто (полезная мощность), а кВа брутто (полная мощность).
1 кВт = 1.25 кВА
1 кВА = 0.8 кВт
Цены на дизельные электростанции:
Как перевести мощность кВА в кВт?
Чтобы быстро перевести кВА в кВт нужно из кВА вычесть 20% и получится кВт с небольшой погрешностью, которой можно пренебречь. Или воспользоваться формулой для перевода кВА в кВт:
P=S * Сos f

Где P-активная мощность (кВт), S-полная мощность (кВА), Сos f- коэффициент мощности.
К примеру, чтобы мощность 400кВА перевести в кВт, необходимо 400кВА*0,8=320кВт или 400кВа-20%=320кВт.

Как перевести мощность кВт в кВА?

Для перевода кВт в кВА применима формула:
S=P/ Сos f
Где S-полная мощность (кВА), P-активная мощность (кВт), Сos f- коэффициент мощности.
Например, чтобы мощность 1000 кВт перевести в кВА, следует 1000 кВт / 0,8= 1250кВА.
единица измерения, как определить, формула
Полная мощность электроцепи состоит из двух составляющих — активная и реактивная. Как правило, данная величина равна произведению действующих значений, вычисляется по следующей формуле: P=UхI. Подробнее о полной мощности в статье.
Что это такое
Полная мощность (ВА, кВА) характеризуется потребляемой нагрузкой (например, ИБП) двух составляющих, а также отклонением формы электрического тока и напряжения от гармонической. С мощностью электротока человеку приходится сталкиваться и в быту и на производстве, где применяются электрические приборы. Каждый из них потребляет электроток, поэтому при их использовании всегда необходимо учитывать возможности этих приборов, в том числе заложенные в них технические характеристики.
Значение полной мощности — вычисление формулы
Чтобы определить работу мощности за одну секунду, на практике применяется формула для производительности постоянного тока. Следует отметить, что данная физическая величина меняется во времени и для выполнения практического расчета совершенно бесполезна. Для вычисления среднего значения производительности требуется интегрирование по времени.
Обратите внимание! С целью определения данного показателя в электрической цепи, где периодически происходит смена напряжения и тока, средняя ёмкость вычисляется по передаче мгновенной мощности в течение определённого времени.
Как вычисляется ёмкость по другой формуле
Есть определенная категория людей, которая интересуется вопросом, какая бывает мощность. Активная производительность делится на следующие категории: фактическую, настоящую, полезную, реальную.
Ёмкость, преобладающая в электрических цепях постоянного тока, которая при этом получает нагрузку постоянного тока, определяется простым произведением напряжения по показателям нагрузки и потребляемого тока. Данная величина вычисляется по формуле: P = U х I. Данный результат показывает, что фазовый угол между током и напряжением отсутствует в электрических цепях постоянного тока. То есть отсутствует коэффициент производительности.
Синусоидальный сигнал намного усложняет процесс. Так как фазовый угол между током и напряжением может значительно отличаться друг от друга. Поэтому среднее значение определяется по следующей формуле:
P = U I Cosθ
Важно! Если в соединениях переменного тока фиксируется активная (резистивная) производительность, тогда для вычисления данного показателя применяется формула следующего характера: P = U х I.
Мощность трёхфазной цепи
Чему равна полная мощность
Теория комплексных чисел позволит тщательно разобраться в понятии полных, активных, реактивных мощностей. Соответственно, можно легко определить коэффициент. Данная теория представляет собой целый треугольник мощностей активная, реактивная и полная.
Вычисление активной производительности трёхфазной цепи
Активная производительность
Единица измерения активной мощности электрической трёхфазной цепи — ватт (русское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).
Важно! Средняя мгновенная производительность, которая обозначается буквой Т — это активная мощность.
Там, где преобладает несинусоидальный ток, равенство электрической ёмкости соответствует средним мощностям отдельных элементов. Активная величина — это прежде всего скорость необратимого преобразования электрической энергии в другие виды энергии. К ним относится тепловая и электромагнитная. Как правило, активная производительность выражается через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g.
Определяя любую электрическую цепь (синусоидальный или несинусоидальный ток) активная отдача всей цепи будет равна сумме активных мощностей отдельных элементов. Важно отметить, что для трёхфазных цепей электрическая производительность определяется как сумма производительности отдельных фаз. С полной ёмкостью S, активная связана соотношением полной и активной отдачи.
К сожалению, потребителю электроэнергии приходится платить не за активную (полезную) мощность, а за полную мощность. Разница в мощности на входе и на выходе системы бесперебойного питания составила 58 кВА! Необходимо учесть, что тариф за потребление электроэнергии с низким cosj (Pf) существенно выше. Таким образом, применение системы бесперебойного питания позволило не только защитить оборудование от исчезновения и провалов напряжения, но и получить существенную экономию электроэнергии.
Рассматривая длинные линии (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая производительность, которая определяется как разность между падающей и отраженной пропускной способностью.
Определение реактивной величины на примере
Реактивная емкость
Часто возникает вопрос о том, что такое реактивная мощность — величина, характеризующая нагрузку, которая создаётся в электросистемах колебаниями энергии электромагнитного поля в цепи, где преобладает синусоидальный переменный ток.
Реактивная ёмкость представляет собой энергию, которая переносится от источника на реактивные элементы прибора. К ним можно отнести: индуктивность, конденсатор, обмотки двигателей. После чего данная емкость вместе с элементами перемещается в источник в течение одного периода колебаний.
Важно подчеркнуть, что показатель sin φ для значения φ от 0 до плюс 90° представляет собой положительную величину. Данное значение, которое обозначается как sin φ для φ от 0 до минус 90° является — это отрицательная величина. Учитывая формулу, по которой происходит определение реактивной производительности, можно получить как положительную величину (при нагрузке с активно-индуктивным характером), так и отрицательную (при нагрузке с активно-ёмкостным характером). Всё это характеризуется тем, что реактивная отдача не происходит когда поступает электрический ток.
Некоторые электросистемы обладают положительной реактивной емкостью. Здесь уже говорится о том, что происходит нагрузка активно-индуктивного характера. Когда определяется отрицательная производительность то здесь производится нагрузка с активно-ёмкостным характером. Этот фактор характеризуется тем, что многие электропотребляющие устройства, подключение которых происходит при помощи трансформатора, являются активно-индуктивными.
Электрические станции оснащены синхронными генераторами. Они могут потреблять и производить реактивную ёмкость. Кроме того происходит определение величины электрического тока возбуждения, который поступает в обмотки ротора генератора. Благодаря отличительным особенностям синхронной электрической машины можно свободно регулировать заданный уровень напряжения сети. Чтобы снизить нагрузки, а также повысить коэффициент производительности электросистем, специалисты производят компенсацию реактивной ёмкости.
Обратите внимание! Если использовать современные электрические измерительные преобразователи на микропроцессорной технике, тогда производится точная оценка показателя энергии от индуктивной и нагрузки ёмкости в источник переменного напряжения.
Определение полной производительности
Полная емкость
Для того чтобы определить какие системы обладают полной производительностью, необходимо изучить особенности данной величины. Полная мощность — это физическая величина, равная произведению действующих элементов периодического электрического тока I в цепи и напряжения U на её зажимах. Для определения соотношения полной отдачи с активной и реактивной емкостями нужно расшифровать значения, которые вычисляются по формуле. Например, соотношение производительности, где P — активная, Q — представляет собой реактивную пропускную способность (если нагрузка индуктивного характера Q»0, а при ёмкостной обозначается — Q»0).
Важно! Полная производительность описывает нагрузку, налагается на элементы подводящей электросети (проводам, распределительным щитам, трансформаторам, линиям электропередач). Ведь вся эта нагрузка зависит от потребляемой энергии, а не от расходующей пользователем энергии. Исходя из этих результатов полная мощность трансформатора или распределительного щита измеряют в вольт-амперах, а не в ваттах.
По какой единице измеряется ёмкость
Единица измерения мощностей
Единица измерения производительности — это Джоули, деленные на секунду (Вольты, умноженные на Амперы), или Ватты. Последнее название дали в честь инженера Джеймса Уатта, создавшего паровую машину. Именно Ватт является единицей ёмкости в системе СИ.
Для электроприборов, а также на промышленных предприятиях зачастую используют более крупные единицы — киловатты, мегаватты и др. Они получаются добавлением стандартных десятичных приставок. Соответственно, 1 кВт = 1000 Вт, 1 МВт = 1 000 000 Вт.
Расчёт полной мощности
Как правильно рассчитать
Активная мощность, как сделать правильный расчет?
Мощность электрического тока влияет на то, как быстро прибор сможет выполнить работу. К примеру, дорогой обогреватель, имеющий в 2 раза большую мощность, обогреет помещение быстрее, чем два дешевых, с меньшей в 2 раза мощностью. Получается, что выгоднее купить агрегат, имеющий большую мощность, чтобы быстрее обогреть холодное помещение. Но, в то же время, такой агрегат будет тратить существенно больше энергии, чем его более дешевый аналог.
Потребляемая мощность всех приборов в доме учитывается и при подборе проводки для прокладки в доме. Если не учитывать этого и в последующем включить в сеть слишком много приборов, то это вызовет перегрузку сети. Проводка не сможет выдержать мощность электрического тока всех приборов, что приведет к плавлению изоляции, замыканию и самовоспламенению проводки. В результате может начаться пожар, который может привести к непоправимым последствиям.
Однофазный синусоидальный ток в электрических цепях вычисляется по формуле Р = U x I x cos φ, где υ и Ι. Их обозначение шифруется следующим образом: среднеквадратичное значение напряжение и тока, а φ — фазный угол фаз между ними.
Для цепей несинусоидального тока электрическая ёмкость равна корню квадратному из суммы квадратов активной и реактивной производительности. Активная производительность характеризуется скоростью, которая имеет необратимый процесс преобразования электрической энергии в другие виды энергии. Данная ёмкость может вычисляться через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g по формуле P = I(2) x r = U(2) x g.
Реактивная мощность (Reactive Power)
Следует заметить, что:
резистор потребляет активную мощность и отдаёт её в форме тепла и света.
индуктивность потребляет реактивную мощность и отдаёт её в форме магнитного поля.
конденсатор потребляет реактивную мощность и отдаёт её в форме электрического поля.
В любой электрической цепи как синусоидального, так и несинусоидального тока активная способность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая емкость определяется как сумма пропускной способности отдельных фаз. С полной производительностью S, активная связана соотношением P = S x cos φ.
В теории длинных линий (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной производительностью.
Как найти реактивную полную мощность через активную? Данная производительность, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними: Q = U x I x sin φ (если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным).
Обозначение реактивной величины
Как обозначается мощность
Р — мощность электрического тока обозначается (Вт).
В завершение следует отметить, что полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому данная величина трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.
Полезна ли реактивная мощность? Важность реактивной мощности
Что такое реактивная мощность и почему она полезна?
В последние годы контроль реактивной мощности был предметом систематического исследования, поскольку он играет важную роль в поддержании безопасного профиля напряжения в крупномасштабной системе передачи. Хотя это побочный продукт систем переменного тока, он необходим для приемлемого функционирования различных электрических систем, таких как линии электропередач, двигатели, трансформаторы и т. Д.
Это важно для работы всех большинства всех электромагнитных энергетических устройств для создания магнитного поля. В некоторых случаях он принудительно вводится в сеть энергосистемы для поддержания более высокого напряжения узла. Давайте кратко обсудим важность реактивной мощности .
Что такое реактивная мощность?
Это количество, которое стало фундаментальной концепцией для анализа и понимания электрической системы переменного тока.Как правило, эта величина определяется только для электрических систем переменного тока.
Примечание. Вы можете проверить забавное, но логичное определение реактивной мощности здесь.
Это один из компонентов общей мощности в цепи переменного тока, который берет свое начало в фазовом сдвиге между синусоидальным напряжением и формами тока. Он определяется как амплитуда колебаний мощности без чистой передачи энергии.
Это является следствием или побочным продуктом системы переменного тока, которая перемещается назад и вперед в силовом проводнике, т.е.течь к реактивным компонентам от источника в течение одного полупериода и обратно к источнику в течение другого полупериода сигнала переменного тока.
Следовательно, среднее значение мощности равно нулю, что означает, что нагрузка никогда не получает, потребляет реактивную мощность. В случае трехфазного контура, в любой момент реактивные мощности трех фаз равны нулю. Чтобы отличить активную мощность, которая выполняет полезную работу, реактивную мощность измеряют в «VAR», что означает «Вольт-ампер-реактивная», а не в ваттах. Это можно выразить как Q = S sin ϕ
Q = VI sin ϕ
Q = P tan ϕ
Где S = полная мощность, а P = активная мощность.
Реактивная мощность временно сохраняется в виде электрических или магнитных полей, которые текут взад и вперед благодаря емкостным и индуктивным компонентам . Реактивная мощность может генерироваться, а также поглощаться элементами системы передачи энергии посредством шунтирования и последовательного реактивного сопротивления соответственно.
Как обсуждалось, это происходит из-за фазового сдвига, если ток через устройство отстает от напряжения, то устройство потребляет реактивную мощность.В зависимости от сдвига фаз между напряжением и током определяется величина потребляемой устройством реактивной мощности и потребления.
Поскольку реактивная мощность просто движется вперед и назад по линии (линия передачи или любой другой проводник), она действует как дополнительная нагрузка. Таким образом, реактивная мощность учитывается для всех кабелей, трансформаторов, распределительных устройств и другого электрического оборудования.
Это означает, что все эти установки должны быть рассчитаны на полную мощность, которая учитывает как активную, так и реактивную мощность.Если реактивная мощность существует в избыточных количествах, это значительно уменьшит коэффициент мощности системы и, следовательно, снизит эффективность работы. Это вызывает нежелательные падения напряжения, большие потери проводимости, чрезмерный нагрев и более высокие эксплуатационные расходы.
Чтобы преодолеть эти ограничения, методы компенсации реактивной мощности обычно используются в электрических системах передачи для повышения эффективности системы и даже для коррекции коэффициента мощности. С другой стороны, реактивная мощность важна для правильной работы электрооборудования по нескольким причинам, которые мы кратко обсудим в этой статье.
Цель этой статьи — дать нормальное утверждение, что достаточное количество реактивной мощности необходимо для работы многих электрических устройств, а также сети энергосистемы, и которое обеспечивается источниками реактивной энергии именно в том месте, где оно потребляется. ,
Источники и приемники реактивной мощности
Реактивная мощность вырабатывается или поглощается многими устройствами, подключенными к сети энергосистемы. Поэтому поток реактивной мощности через сеть контролируется этим оборудованием.Давайте посмотрим на эти реактивные источники энергии.
Генераторы: Синхронные машины, способные генерировать или поглощать реактивную мощность в зависимости от возбуждения постоянного тока на его обмотке возбуждения. Он генерирует реактивную мощность при избыточном возбуждении и поглощает реактивную мощность при недостаточном возбуждении. Это наиболее часто используемый источник реактивной мощности для контроля напряжения.
Конденсаторы и реакторы: Емкостные и индуктивные устройства используются последовательно и методом шунтирующей компенсации для управления реактивной мощностью, таким образом, для регулирования напряжения и стабильности системы.Емкостный компенсатор генерирует реактивную мощность, тогда как индуктивный компенсатор поглощает реактивную мощность.
Компенсация конденсаторов серии
обычно применяется для линий передачи для выработки реактивной мощности, когда это больше всего необходимо, в то время как шунтирующие конденсаторы устанавливаются на подстанциях в зонах нагрузки для выработки реактивной мощности и для поддержания напряжения в определенных пределах. Реакторы (шунт) в основном используются для поглощения реактивной мощности, чтобы снизить напряжение, а также для компенсации емкостной нагрузки в линии.
Линии передачи и подземные кабели : Линии передачи и кабели поглощают и генерируют реактивную мощность. Сильно нагруженная линия электропередачи потребляет реактивную мощность, уменьшая напряжение линии, в то время как слабо нагруженная линия электропередачи генерирует реактивную мощность, увеличивая напряжение линии.
Твердотельные преобразователи : В работе энергосистемы используется несколько твердотельных преобразователей, таких как преобразователи HVDC. Эти преобразователи всегда потребляют реактивную мощность, когда они работают.По этой причине большинство преобразователей используют устройства реактивной компенсации для управления потребностью реактивной мощности в преобразователях.
Трансформаторы: Для создания магнитного поля трансформатору нужна реактивная мощность, поэтому он поглощает реактивную мощность. Реактивная потребляемая мощность трансформатора зависит от номинальной и текущей нагрузки.
Нагрузки: Существует множество нагрузок, потребляющих реактивную мощность, которые оказывают большое влияние на напряжение и стабильность шины или системы.Некоторые из этих нагрузок включают в себя асинхронные двигатели, индукционные генераторы, дуговые печи, разряженное освещение, постоянные нагрузки, такие как (индукционный нагрев, отопление помещений, нагрев воды и кондиционирование воздуха.
Важность реактивной мощности
Реактивная мощность — это обе проблема и решение для сети энергосистемы . По нескольким причинам она играет важную роль в системе электроснабжения для различных функций, таких как удовлетворение потребности в реактивной мощности, улучшение профилей напряжения, уменьшение потерь в сети, обеспечение достаточного резерва для обеспечения система безопасности в чрезвычайных ситуациях и ряд других функций.Давайте кратко обсудим некоторые причины, которые делают реактивную мощность очень важной.
Управление напряжением
Как правило, все электрооборудование рассчитано на удовлетворительную работу в определенных пределах номинального напряжения (то есть ± 6%) на клеммах потребителя. Изменения напряжения в основном вызваны изменением нагрузки на источник питания системы.
Если нагрузка на источник энергосистемы увеличивается, падение напряжения в компонентах энергосистемы увеличивается, в результате чего напряжение на клеммах потребителя уменьшается, и наоборот.Эти изменения напряжения в системе электропитания нежелательны, поскольку они отклоняют фактические характеристики оборудования на стороне потребителя, такого как лампы, двигатели и другое оборудование, чувствительное к изменениям напряжения.
Таким образом, система питания должна быть спроектирована таким образом, чтобы выдерживать эти колебания напряжения, обеспечивая оборудование для контроля напряжения в подходящих местах. Наиболее распространенный метод поддержания профиля напряжения заключается в подаче и поглощении реактивной мощности. Как правило, увеличение реактивной мощности вызывает повышение напряжения системы, тогда как уменьшение реактивной мощности вызывает падение напряжения.
Оборудование для контроля напряжения размещается в двух или более двух местах (избегая передачи реактивной мощности на большие расстояния из-за чрезмерных потерь реактивной мощности) в сети энергосистемы, поскольку в разных участках передачи будут различные падения напряжения и системы распределения, а также характеристики нагрузки будут различными в разных цепях энергосистемы.
Чаще всего это оборудование размещается на электростанциях, передающих подстанциях и фидерах.
Для контроля напряжения в линии электропередачи используются различные методы, такие как управление возбуждением, трансформаторы с переключением ответвлений, шунтирующие конденсаторы, последовательные конденсаторы, синхронные конденсаторы и усилители. Каждый метод имеет свои преимущества и недостатки. В зависимости от пригодности, доступности и дороговизны эти методы используются для управления напряжением на приемном конце.
В случае состояния высокой нагрузки (то есть, потребляемая реактивная мощность больше, чем потребляемая мощность), тем больше тока поступает от источника питания, что приводит к резкому падению напряжения на приемном конце.Если существует большее падение напряжения, это приводит к отключению генерирующих блоков, отказам оборудования и перегреву двигателей.
При этом условии автоматический рабочий механизм или реле активируют оборудование реактивной мощности так, что реактивная мощность увеличивается (например, увеличивается напряжение на клемме возбуждения генератора, чтобы обеспечить более переменный ток генератора), чтобы вернуть напряжение к номинальному значению. Это также достигается с помощью последовательных реакторов и последовательных конденсаторов.
В случае легкого нагружения (то есть, потребляемая мощность меньше, чем подача реактивной мощности), напряжение на приемном конце возрастает до большего значения. Это приведет к повреждению изоляции машин, снижению коэффициента мощности и автоматическому отключению оборудования.
При этом условии дополнительная реактивная мощность в линиях компенсируется автоматическими устройствами компенсации реактивной мощности, такими как синхронные конденсаторы, управление возбуждением от генератора переменного тока, шунтирующих конденсаторов и реакторов.
Для удовлетворения потребности в реактивной мощности
Некоторым нагрузкам, таким как трансформаторы и преобразователи HVDC, для правильной работы требуется реактивная мощность. Когда нагрузка имеет большую потребность в реактивной мощности, произойдет падение напряжения.
По мере падения напряжения из источника будет потребляться больше тока для поддержания мощности, в результате чего линии будут потреблять больше реактивной мощности и, следовательно, падение напряжения будет продолжаться. Это приведет к падению напряжения, если напряжение упадет слишком низко.Это падение напряжения приводит к отключению генераторов, нестабильности системы и отключению другого оборудования, подключенного к энергосистеме.
Это падение напряжения связано с тем, что энергосистема не может обеспечить нагрузку реактивной мощности нагрузки, которая не удовлетворяется из-за нехватки выработки и передачи реактивной мощности.
Чтобы преодолеть это, источники реактивной мощности, такие как последовательные конденсаторы, подключаются к нагрузкам локально, где нагрузка требует реактивной мощности.Однако коммунальные предприятия взимают с потребителей плату за реактивную мощность, если нагрузки потребляют избыточную реактивную мощность сверх допустимой реактивной мощности.
для снижения отключения электроэнергии
Недостаточная реактивная мощность в сети электроснабжения является основной причиной перебоев в подаче электроэнергии во всем мире. Как уже говорилось, недостаточное количество реактивной мощности вызывает падение напряжения, что в конечном итоге приводит к отключению генерирующих станций и различного оборудования.Некоторые из этих отключений включают в Токио 23 июля 1987 года; в Лондоне 28 августа 2003 года; в Швеции и Дании 23 сентября 2003 года.
Для создания магнитного потока
Большинство индуктивных нагрузок, таких как двигатели, трансформаторы, балласты и оборудование для индукционного нагрева, требуют реактивной мощности для создания магнитного поля. В каждой электрической машине часть входной энергии, то есть реактивная мощность, расходуется на создание и поддержание магнитного потока для этого.Однако это приводит к снижению коэффициента мощности. Для достижения высокого коэффициента мощности конденсаторы обычно подключаются к этим устройствам для подачи реактивной мощности.
Это небольшая заметка о значении реактивной мощности. Надеюсь, вы получите представление об этой концепции. Возможно, у вас есть отличные знания по этой теме, поэтому, пожалуйста, не стесняйтесь добавлять любые комментарии, опыт и дополнительную информацию по этой теме в разделе комментариев ниже.

.
Реактивная мощность | Npower Business
Эти затраты на реактивную мощность могут быть уменьшены или устранены путем установки оборудования для коррекции коэффициента мощности на вашем предприятии. Если вам нужен консультант для организации оценки через нашего провайдера, позвоните по номеру 0845 070 9494 (см. Стоимость звонков).
Что такое реактивная мощность?
Не вся мощность, используемая электрооборудованием, является «полезной», т.е. оно не используется оборудованием для создания выходов. Реактивная сила является мерой этой «непроизводительной силы».
В большинстве электрических цепей реактивная мощность возникает в результате создания электромагнитного поля, необходимого в двигателях и трансформаторах. Это препятствует электрическому току, в результате чего требуется реактивная мощность. Полное объяснение см. В нашем Руководстве по реактивной мощности (PDF, 119 КБ), или следующая аналогия помогает объяснить реактивную мощность простыми словами:
Представьте себе лошадь, которая тянет баржу по каналу. Лошадь тянет баржу с буксирного пути, поскольку он не может стоять прямо перед баржей.Некоторая сила на буксире является «полезной», т.е. это тянет баржу вперед вдоль канала. Однако некоторая сила тянет баржу в направлении к берегу канала, а не в направлении движения баржи. Эта боковая сила непродуктивна. Реактивная мощность также может рассматриваться как «непродуктивная» или «бесполезная» сила.
Почему потребляется реактивная мощность?
Если сайт имеет высокую реактивную мощность, то для обеспечения того же результата должен протекать больший ток. Это означает, что необходимо обеспечить большую емкость, что может увеличить расходы оператора распределительной сети.
Будут ли когда-нибудь оценены мои затраты на реактивную мощность?
Некоторые распределительные компании взимают плату за реактивную мощность на оценочной основе, когда данные от счетчика клиента не принимаются — их расчет основан на предполагаемом коэффициенте мощности, учитывающем потребление за рассматриваемый период. Отсутствие фактических данных может быть связано с конфигурацией счетчика или даже потому, что тип счетчика, установленного в вашем доме, не регистрирует реактивную мощность. Если npower получит примерный счет, мы будем обязаны использовать эту информацию для возмещения расходов, понесенных на вашем сайте.
npower изучают способы уменьшения количества предполагаемой платы за реактивную мощность в будущем, включая организацию замены счетчика или перепрограммирование счетчика — для вас это бесплатно.
Как можно уменьшить эти расходы?
Учитывая, что реактивная мощность возникает из-за электрических свойств оборудования на месте, может быть добавлено дополнительное оборудование для изменения электрических свойств и уменьшения или устранения зарядов реактивной мощности. Это известно как оборудование для коррекции коэффициента мощности.Стоимость оборудования, включая установку, обычно колеблется в диапазоне от 1200 до 16000 фунтов стерлингов в зависимости от конкретных требований к месту плюс начальное обследование участка, которое стоит 400 фунтов стерлингов.
Если вы считаете, что это может быть коммерчески выгодно, компания npower может предоставить экспертные знания для оценки потребности в оборудовании для коррекции коэффициента мощности и организации бесперебойной установки оборудования. Просто позвоните 0845 070 9494 (посмотреть стоимость звонков).
,
Какова связь между активной мощностью и реактивной мощностью? Как мы можем изменить реактивную мощность на активную мощность?
Мы знаем, что реактивные нагрузки, такие как катушки индуктивности и конденсаторы, рассеивают нулевую мощность, но тот факт, что они падают напряжение и потребляют ток, создает обманчивое впечатление, что на самом деле они действительно рассеивают мощность. Эта «фантомная мощность» называется реактивной мощности , и она измеряется в единицах, называемых Вольт-ампер-реактивная (VAR), а не в ваттах.Математическим символом реактивной мощности является (к сожалению) заглавная буква Q. Фактическая величина мощности, используемой или рассеиваемой в цепи, называется истинной мощности , и она измеряется в ваттах (обозначается заглавной буквой P, как всегда). Комбинация реактивной мощности и истинной мощности называется полной мощности и представляет собой произведение напряжения и тока цепи без привязки к фазовому углу. Кажущаяся мощность измеряется в единицах Вольт-ампер (ВА) и обозначается заглавной буквой S.
Как правило, истинная мощность является функцией диссипативных элементов схемы, обычно сопротивлений (R). Реактивная мощность является функцией реактивного сопротивления цепи (X). Кажущаяся мощность является функцией полного сопротивления цепи (Z). Поскольку мы имеем дело со скалярными величинами для расчета мощности, любые сложные начальные величины, такие как напряжение, ток и полное сопротивление, должны быть представлены их полярными величинами , а не действительными или воображаемыми прямоугольными компонентами. Например, если я рассчитываю истинную мощность по току и сопротивлению, я должен использовать полярную величину для тока, а не просто «реальную» или «мнимую» часть тока.Если я вычисляю кажущуюся мощность по напряжению и импедансу, обе эти ранее сложные величины должны быть уменьшены до их полярных величин для скалярной арифметики.
Существует несколько степенных уравнений, связывающих три типа мощности с сопротивлением, реактивным сопротивлением и импедансом (все используют скалярные величины):
Обратите внимание, что для расчета истинной и реактивной мощности существует два уравнения. Для расчета кажущейся мощности доступны три уравнения, для которых P = IE используется только , а для этой цели — только .Изучите следующие цепи и посмотрите, как эти три типа мощности взаимосвязаны: чисто резистивная нагрузка на рисунке Белв, чисто реактивная нагрузка на рисунке Белв и резистивная / реактивная нагрузка на рисунке Белв.
Только резистивная нагрузка:
Истинная мощность, реактивная мощность и полная мощность для чисто резистивной нагрузки.
Только реактивная нагрузка:
Истинная мощность, реактивная мощность и полная мощность для чисто реактивной нагрузки.
Резистивная / реактивная нагрузка:
Истинная мощность, реактивная мощность и полная мощность для резистивной / реактивной нагрузки.
Эти три типа власти — истинная, реактивная и очевидная — связаны друг с другом в тригонометрической форме. Мы называем это энергетическим треугольником : (рисунок белу).
Силовой треугольник, связывающий кажущуюся мощность с истинной мощностью и реактивной мощностью.
Используя законы тригонометрии, мы можем определить длину любой стороны (количество любого типа мощности), учитывая длину двух других сторон или длину одной стороны и угол.
ОБЗОР:
Мощность, рассеиваемая нагрузкой, называется истинной мощности . Истинная мощность обозначается буквой P и измеряется в ваттах (Вт).
Мощность, которая просто поглощается и возвращается в нагрузке благодаря своим реактивным свойствам, называется реактивной мощностью . Реактивная мощность обозначается буквой Q и измеряется в единицах вольт-ампер-реактив (VAR).
Общая мощность в цепи переменного тока, как рассеиваемая, так и поглощаемая / возвращаемая, называется полной мощности .Кажущаяся мощность обозначается буквой S и измеряется в вольт-амперах (ВА).
Эти три типа силы тригонометрически связаны друг с другом. В прямоугольном треугольнике P = соседняя длина, Q = противоположная длина и S = длина гипотенузы. Противоположный угол равен фазовому углу полного сопротивления (Z).
,
Что такое силовой треугольник? — Активная, реактивная и видимая мощность
Power Triangle — это представление прямоугольного треугольника, показывающее соотношение между активной мощностью, реактивной мощностью и полной мощностью.
Когда каждый компонент тока, который является активным компонентом (Icosϕ) или реактивным компонентом (Isinϕ), умножается на напряжение V, получается треугольник мощности, показанный на рисунке ниже:
Мощность, которая фактически потребляется или используется в цепи переменного тока, называется Истинная мощность или Активная мощность или реальная мощность.Измеряется в киловаттах (кВт) или МВт.
Мощность, которая течет вперед и назад, что означает, что она движется в обоих направлениях цепи или реагирует на нее, называется Реактивная мощность . Реактивная мощность измеряется в киловольт-амперных реактивных (кВАР) или MVAR.
Произведение среднеквадратичного (среднеквадратичного) значения напряжения и тока известно как Кажущаяся мощность . Эта мощность измеряется в кВА или мВА.
Следующая точка показывает взаимосвязь между следующими величинами и объясняется графическим представлением, называемым силовым треугольником, показанным выше.
Когда активная составляющая тока умножается на напряжение V цепи, это приводит к активной мощности. Это та мощность, которая создает крутящий момент в двигателе, тепло в нагревателе и т. Д. Эта мощность измеряется ваттметром.
Когда реактивная составляющая тока умножается на напряжение цепи, это дает реактивную мощность. Эта мощность определяет коэффициент мощности, и она течет вперед и назад в цепи.
Когда ток цепи умножается на напряжение цепи, это приводит к полной мощности.
Из треугольника мощности, показанного над мощностью, коэффициент можно определить, взяв отношение истинной мощности к полной мощности.

Как мы знаем, мощность означает произведение напряжения и тока, но в цепи переменного тока, за исключением чисто резистивной цепи, обычно существует разность фаз между напряжением и током, и, следовательно, VI не дает реальной или истинной мощности в цепи.
,
