2.5.2. D-триггеры
D-триггером называется триггер с одним информационным
входом, работающий так, что сигнал на выходе после
переключения равен сигналу на входе D до переключения,
т. е. Qn+1=Dn Основное назначение D-триггеров — задержка
сигнала, поданного на вход D. Он имеет информационный
вход D (вход данных) и вход синхронизации С. Вход
синхронизации С может быть статическим (потенциальным)
и динамическим. У триггеров со статическим входом С информация
записывается в течение времени, при котором уровень сигнала C=1.
В триггерах с динамическим входом С информация записывается
только в течение перепада напряжения на входе С. Динамический
вход изображают на схемах треугольником.
Если вершина треугольника
обращена в сторону микросхемы (прямой динамический вход), то
триггер срабатывает по фронту входного импульса, если от нее
(инверсный динамический вход) — по срезу импульса. В таком
триггере информация на выходе может быть задержана на один такт
по отношению к входной информации.
D-триггеры могут быть построены по различным схемам. На рис. 2.43,а показана схема одноступенчатого D-триггера на элементах И-НЕ и его условное обозначение. Триггер имеет прямые статические входы (управляющий сигнал — уровень логической единицы). На элементах DD1.1 и DD1.2 выполнена схема управления, а на элементах DD1.3 и DD1.4 асинхронный RS-триггер.
Рис. 2.43. Синхронный D-триггер: а — схема D-триггера на элементах И-НЕ и условное обозначение;
б — временные диаграммы; в — преобразование синхронного RS-триггера в синхронный D-триггер;
г — временные диаграммы записи и считывания.
Если уровень сигнала на входе С = 0, состояние триггера устойчиво
и не зависит от уровня сигнала на информационном входе D.
При подаче на вход синхронизации уровня С = 1 информация на прямом выходе будет повторять информацию, подаваемую на вход D.
Следовательно, при C=0 Qn+1=Qn, а при C=l Qn+1=Dn. Временные диаграммы, поясняющие работу D-триггера, приведены на рис. 2.43,б.
D-триггер возможно получить из синхронного RS-триггера,
если ввести дополнительный инвертор DD1.1 между входами
S и R (рис. 2.43,в). В таком триггере состояние неопределенности
для входов S и R исключается, так как инвертор DD1.1 формирует
на входе R сигнал /S. Временные диаграммы записи в D-триггер
напряжений высокого и низкого входных уровней и их считывание
приведены на рис. 2.43,г. Обязательным условием правильной
работы D-триггера является наличие защитного временного
интервала после прихода импульса на
вход D перед тактовым импульсом (вход С). Этот интервал
времени tn+1-tn зависит от справочных данных на D-триггер.
Комбинированные D-триггеры имеют дополнительные входы асинхронной установки логических 0 и 1 — входы S и R. Схема и условное обозначение одного такого триггера представлены на рис. 2.44. Триггер собран на шести элементах И-НЕ по схеме трех RS-триггеров. Входы /S и /R служат для первоначальной установки триггера в определенное состояние.
Рис. 2.44. Комбинированный D-триггер и его условное обозначение.
Если C=D=0, установить /S=0, а /R=1, то элементы
DD1.1 … DD1.5 будут закрыты, а элемент DD1.6 будет открыт,
т. е. Q=l, /Q=0. При снятии нулевого сигнала со входа /S,
откроется элемент DD1.1, состояние остальных элементов не
изменится. При подаче единичного сигнала на вход С на всех
входах элемента DD1.3 будут действовать единичные сигналы
и он откроется, а элемент DD1.6 закроется: /Q = 1. Теперь
на всех входах элемента DD1.5 действуют единичные сигналы
и он будет открыт: Q = 0. Следовательно, после переключения
триггера сигнал на выходе Q стал равным сигналу на входе D
до переключения: Qn+1=Dn=0.
D-триггер с динамическим входом C может работать как T-триггер. Для этого необходимо вход С соединить с инверсным выходом триггера /Q (рис. 2.45,а). Если на входе D поставить дополнительный двухвходовый элемент И и инверсный выход триггера /Q соединить с одним из входов элемента И, а на второй вход подать сигнал EI, то получим T-триггер с дополнительным разрешением по входу (рис. 2.45,б).
Рис. 2.45. Схемы преобразования D-триггера. а — преобразование D-триггера в T-триггер и его временная диаграмма работы;
Микросхема ТМ2 содержит два независимых комбинированных D-триггера,
имеющих общую цепь питания. У каждого триггера имеется один
информационный вход D, вход синхронизации С и два дополнительных
входа /S и /R независимой асинхронной установки триггера в единичное
и нулевое состояния, а также комплементарные выходы Q и /Q (рис.
2.46).
Логическая структура одного D-триггера (рис. 2.46) содержит следующие
элементы: основной асинхронный RS-триггер (ТЗ), вспомогательный
синхронный RS-триггер (Т1) записи логической единицы (высокого уровня)
в основной триггер, вспомогательный синхронный RS-триггер (Т2) записи
логического нуля (низкого уровня) в основной триггер.
Входы /S и /R — асинхронные, потому что они работают (сбрасывают состояние
триггера) независимо от сигнала на тактовом входе, активный уровень
для них низкий (т. е. инверсные входы /S и /R).
Рис. 2.46. Структура D-триггера микросхемы ТМ2
Асинхронная установка D-триггера в единичное или нулевое состояния осуществляется подачей взаимопротивоположных логических сигналов на входы /S и /R. В это время входы D и С не влияют.
Если на входы /S и /R одновременно подать сигнал низкого уровня
(логический нуль), то на обоих выходах триггера Q и /Q будет высокий
уровень (логическая единица). Однако после снятия этих сигналов со
входов /S и /R состояние триггера будет неопределенным.
Поэтому
комбинация /S=/R=0 для этих входов является запрещенной.
Загрузить в триггер входные уровни В или Н (т. е. логические 1 или 0) можно, если на входы /S и /R подать напряжение высокого уровня: /S=/R=1. Сигнал от входа D передается на выходы триггера при поступлении положительного перепада импульса на вход С (изменение от низкого* к высокому). Однако, чтобы D-триггер переключался правильно (согласно таблице состояний, табл. 2.24), необходимо уровень на входе D зафиксировать заранее, т. е. до прихода перепада на вход С. Причем этот защитный временной интервал должен быть больше времени задержки распространения сигнала в триггере (определяется по справочнику).
| Режим работы | Входы | Выходы | ||||
|---|---|---|---|---|---|---|
| /S | /R | D | C | Q | /Q | |
| Асинхронная установка | 0 | 1 | X | X | 1 | 0 |
| Асинхронный сброс | 1 | 0 | Х | Х | 0 | 1 |
| неопределенность | 0 | 0 | Х | Х | 1 | 1 |
| Загрузка «1» (установка) | 1 | 1 | 1 | _/ | 1 | 0 |
| Загрузка «0» (сброс) | 1 | 1 | 0 | _/ | 0 | 1 |
Цоколевка микросхемы ТМ2 приведена на рис.
2.47,
а основные параметры см. в табл. 2.20а.
Рис. 2.47. Условное обозначение и
цоколевка микросхемы ТМ2
Микросхемы ТM5 и ТМ7 содержат по четыре D-триггера, входы синхронизации
которых попарно соединены и обозначены как входы разрешения загрузки EI.
Если на такой вход разрешения EI подается напряжение высокого уровня,
то информация, поступающая на входы D, передается на выходы триггеров.
При напряжении низкого уровня на входе разрешения EI на выходах триггеров
сохраняются предыдущие состояния (состояние входов D безразлично).
В триггерах будет зафиксирована информация, имевшаяся на входах D, если
состояние входа EI переключить от напряжения высокого уровня к низкому.
Такие триггеры используются в качестве четырехразрядного регистра
хранения информации с непарным тактированием разрядов, а также в
качестве буферной памяти и элемента задержки. Каждый триггер микросхемы
ТМ5 имеет только прямой выход Q, а каждый триггер микросхемы ТМ7 имеет
прямые Q и инверсные /Q выходы.
Рис. 2.48. Функциональные схемы, цоколевки, структура D-триггера и временные диаграммы микросхем ТМ5, ТМ7.
| Режим работы | Входы | Выходы | ||
|---|---|---|---|---|
| EI | D | Qn+1 | /Qn+1 | |
| Разрешение передачи данных на выход | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 | |
| Защелкивание данных | 0 | Х | Qn=1 | /Qn=0 |
Микросхемы. TM8 и ТМ9 содержат четыре и шесть D-триггеров соответственно.
Они имеют общие входы синхронного сброса /R (установки в состояние низкого уровня)
и входа синхронизации C. Структура ТМ8 и ТМ и их цоколевка приведены на рис. 2.49.
Рис. 2.48. Функциональные схемы и цоколевки микросхем ТМ8 и ТМ9.
Триггеры микросхемы ТМ9 имеют только прямые входы Q, а триггеры ТМ8 — прямые и инверсные выходы Q и /Q. На входах C и /R поставлены дополнительные инверторы. Микросхемы К1533ТМ8, К1533ТМ9 имеют повышенную нагрузочную способность, т.е. на каждом из выходов поставлены дополнительные инверторы. Функционрированне триггеров в микросхемах ТМ8 и ТМ9 соответствует таблице состояний (табл. 2.26).
| Режим работы | Входы | Выходы | |||
|---|---|---|---|---|---|
| /R | D | C | Qn+1 | /Qn+1 | |
| Сброс | 0 | X | X | 0 | 1 |
| Загрузка «1» | 1 | 1 | _/ | 1 | 0 |
| Загрузка «0» | 1 | 0 | _/ | 0 | 1 |
Установка всех триггеров в состояние Q = 0 произойдет, когда на
асинхронный вход /R подать напряжение низкого уровня — 0.
Входы С и D в это время не действуют. Информацию от входов D можно
загрузить в триггеры, если на вход /R подать напряжение высокого
уровня — 1. Тогда при подаче на вход синхронизации С положительного
перепада напряжения (фронта импульса) и предварительно поданного
на вход D напряжения высокого или низкого уровня появится на
выходе Q высокий или низкий уровень.
Принцип работы и таблица истинности D-триггеров
Содержание
- 1 Устройство д триггера
- 2 Принцип работы
- 2.1 Элементы с управлением по уровню
- 2.2 Элементы с управлением по фронту
- 3 Схема реализации d-триггера
- 4 Видео

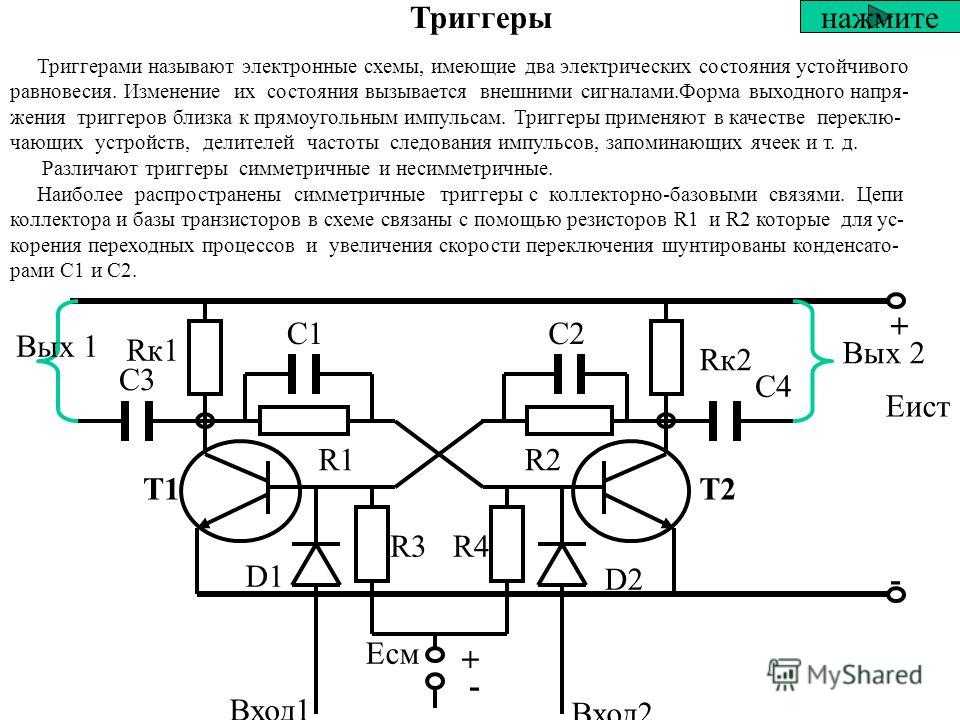

Триггеры представляют собой электронные устройства, которые могут находиться в одном из двух состояний длительное время. При внешнем воздействии (подаче сигнала извне) они изменяют своё состояние. Благодаря этому свойству их называют логическими элементами с памятью.
Микросхема 4х д-триггер SO16
Выходные сигналы зависят не только от того, какие импульсы подаются на вход, но и от того, что в триггере хранилось перед этим.
Данные устройства используются в основном в микропроцессорной технике. Микросхемы, как правило, имеют в своём составе триггер или бистабильный элемент и управляющую систему.
Триггеры бывают двух типов: асинхронные, или нетактируемые, и синхронные, или тактируемые.
В асинхронном – переход из одного положения в другое выполняется фронтом или перепадом напряжения. То есть для того, чтобы осуществился переход, на управляющем входе должна быть смена 1 на 0 или 0 на 1.
Синхронный тип переключается в новое положение в том случае, когда на управляющий вход подаётся импульс.
Выпускаются нескольких типов:
- RS-триггер;
- D-триггер;
- Т-триггер;
- JS-триггер.
Устройство д триггера
В цифровой и вычислительной технике наиболее распространённым является d-триггер. Иначе его называют триггером задержки (от английского слова delay).
Для производства d-триггера обычно используются полевые или биполярные транзисторы, а также интегральные микросхемы.
Для управления логическими элементами используются входы, которые делятся на информационные и вспомогательные. Информационные – воспринимают управляющие импульсы. В зависимости от его значения, в д-триггер записывается то или иное значение. Вспомогательные – предназначены для синхронизации работы.
Слово «задержка» в названии характеризует то, что поступивший информационный сигнал задерживается в нём ровно на один такт. Время задержки зависит от частоты импульсов синхронизации.
Схематическое изображение d-триггера
На картинке выше символом D обозначен информационный или вход данных, а С – тактовый или синхронизирующий. На информационный – подаётся информационный сигнал, который необходимо сохранить в д-триггере, а на тактовый вход подаётся тактовый импульс, в зависимости от значения которого определяется режим д-триггера: режим записи или режим хранения.
Принцип работы
Логическое устройство будет находиться в устойчивом положении в том случае, если на С=0.
В этом случае импульсы, подающиеся на информационный D-вход, никак не влияют на прибор, и выходной импульс определяется записанным ранее значением. Если С=1, то выходной сигнал будет зависеть от того, какой т подан на информационный D-вход. Если D=1, то на выходе будет 1, если D=0, то на выходе будет 0.

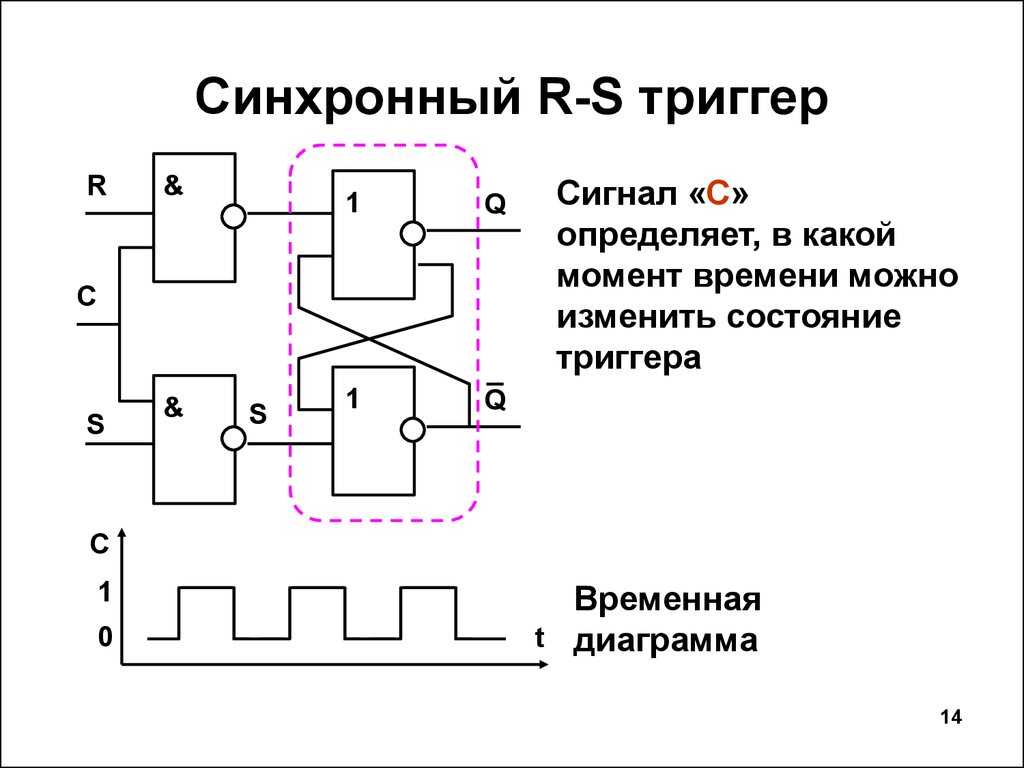

RS триггер
Таблица истинности будет иметь вид
| Входной сигнал | Выходной сигнал | Режим работы | |
|---|---|---|---|
| С | D | Q | |
| 0 | 0 | определяется предыдущим состоянием | Хранение информации |
| 0 | 1 | определяется предыдущим состоянием | |
| 1 | 0 | 0 | Запись информации |
| 1 | 1 | 1 | |
Внимание! Логический компонент хранит информацию только при подаче нулевого значения на C-вход.
Д-триггер выполняется двух типов: с управлением по уровню и с управлением по фронту.
Элементы с управлением по уровню
Временная диаграмма работы прибора со статическим управлением (по уровню сигнала) изображена на рисунке ниже.
Временная диаграмма работы d-триггера со статическим управлением
При статическом управлении переход из одного состояния в другое выполняется по уровню. Сигнал с D-входа будет записываться только при высоком уровне на тактовом C-входе.
Элементы с управлением по фронту
Данный тип логического устройства срабатывает при переходе с одного уровня на другой. Срабатывание может выполняться в двух случаях: по переднему и заднему фронту. По переднему, если переход выполняется от 0 к 1, и по заднему, если от 1 к 0.
Чтобы переключить d-триггер в нужное нам положение, сначала подаётся 0 или 1 на информационный D-вход. Если необходимо на выходе получить единицу, то D=1, если нужно, чтобы был на выходе ноль, то на D=0.
Затем на С-вход подаётся тактовый импульс. По его изменению элемент переключится в нужное нам состояние.
При этом сигнал, который подаётся на D-вход, будет сохранён.
Такая логика работы делает электронный компонент очень удобным для хранения одного разряда двоичного числа (0 или 1). Причём, это состояние д-триггер будет сохранять до тех пор, пока не поступит следующий бит информации.
Временная диаграмма работы d-триггера с динамическим управлением
Для сброса д-триггера нужно, чтобы на входах D=0, а С=1. Однако таким образом не всегда можно управлять состоянием, поэтому в схемах используют компоненты с тремя входами.
Схематичное изображение d-триггера с тремя входами
В этом случае добавляется третий R-вход, который отвечает за сброс информации.
Схема реализации d-триггера
Реализация д-тригера может выполняться на основе ТТЛ (транзисторно-транзисторная логика) элементов, а также логических элементах КМОП.
Большинство микросхем относятся к компонентам с комплиментарной структурой – металл-оксид-полупроводник (КМОП). Данная технология основывается на использовании полевых транзисторов с изолированными затворами.
Реализация д-триггера на ТТЛ элементах приведена на рисунке ниже.
Схема устройства на ТТЛ-элементах
Если в логическом элементе D-вход соединить с инверсным выходом, то в этом случае прибор можно использовать в качестве счётного или Т-триггера. В этом случае при подаче импульса на С-вход логический компонент переходит в противоположное положение.
В сети интернет имеются сайты с сервисами, на которых можно просмотреть результат работы разного вида триггеров. Тип устройства выбирается из соответствующего списка.
Демонстрация работы устройств
Триггеры являются важной компонентой для создания различных микросхем. Их использование позволяет выполнять устройства с цифровой памятью. В микропроцессорной технике они являются основой для реализации электронных компонентов оперативной памяти. Их используют в регистрах сдвига и регистрах хранения.
Видео
Триггер
Мультипекарь Redmond RMB-611
2172 ₽ Подробнее
Мультипекарь Redmond RMB-611
2172 ₽ Подробнее
Лучшие кофемашины
Оцените статью:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
26)

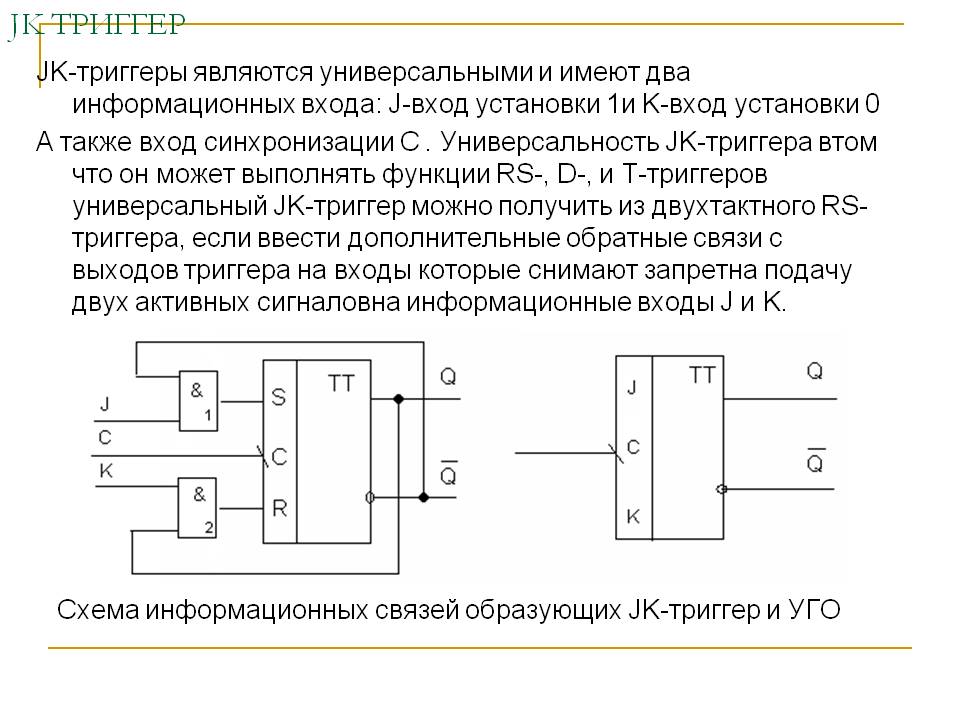

Другими словами, на входе появляется «1», если на всех J — «1». Для входа K ситуация аналогичная.

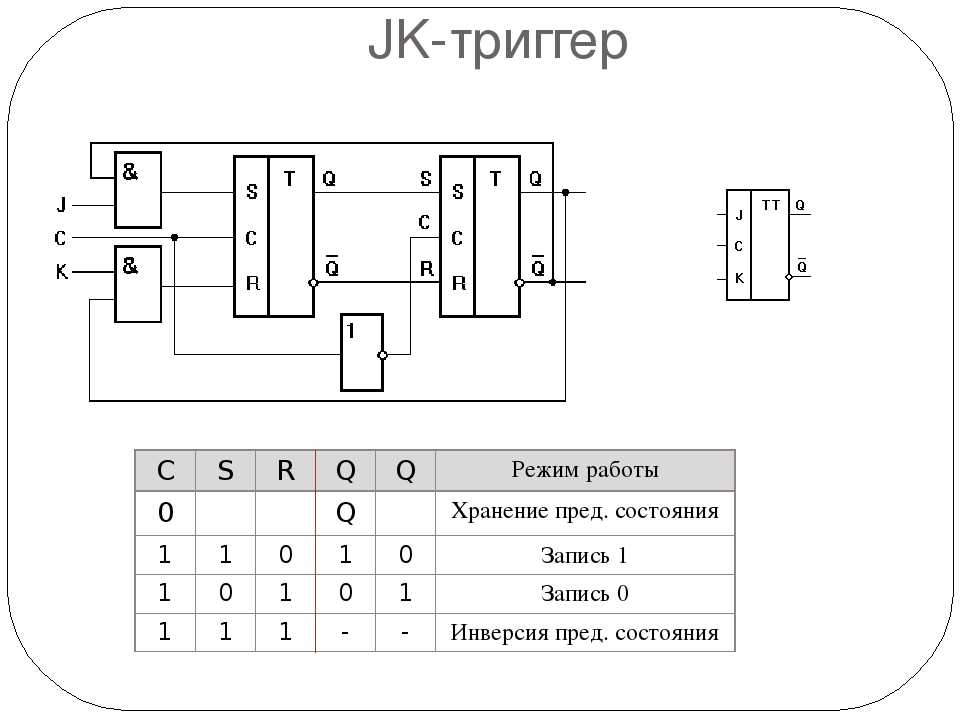

Пусть D4=0, вход D4=0, тогда D1=1, можно наблюдать противоположную картину: T2 находится в режиме записи значения, а T1 — в запрещенном состоянии.
AR-15 | Триггеры Drop-In
Перейти к содержимому- Sort By
- Featured
- Newest
- Bestselling
- Price: High to Low
- Price: Low to High
- Blade Type
- Hybrid
- Curved
- Straight
- Blade Color
- Черный
- Серебристый
149,99 $
RAVE PCC (карабин пистолетного калибра)
Изогнутый спусковой крючок
Детали
149,99 $
RAVE PCC (карабин пистолетного калибра)
Плоский спусковой крючок
Детали
99″ data-order=»0″ data-created=»1653364841″ data-sales=»84″ data-color=»» green=»» graphite=»» fde=»»>299,99 $
ICONIC by RISE
Независимый двухступенчатый спусковой крючок
со штифтами Anti-Walk
Детали
99″ data-order=»10″ data-created=»1501273316″ data-sales=»618″ data-pa_blade-color=»black silver» data-pa_blade-type=»straight»>
99″ data-order=»19″ data-created=»1484847943″ data-sales=»349″ data-pa_blade-color=»black» data-pa_blade-type=»curved»>В дополненной реальности много жизненно важных компонентов. Такие элементы, как группы затворной рамы, верхняя часть ствольной коробки и цевье, играют свою роль. Они объединяются, чтобы сформировать одну из самых популярных платформ для огнестрельного оружия в США. Но из всех частей и частей только одна предлагает прямой интерфейс между оружием и вами: спусковой крючок. Этот невоспетый герой, сидящий внутри нижней части ствольной коробки, является началом каждого выстрела. Каждый аспект опыта стрелка начинается со спускового крючка. Как вы узнаете, то, как спроектирован и изготовлен спусковой крючок, может влиять на все: от того, насколько быстро может стрелять AR, до того, насколько точными могут быть стрелки с платформой, будь то AR-15, AR-10 с большой рамой или даже 9карабин пистолетного калибра мм.
Прежде чем мы углубимся в детали, давайте посмотрим, что мы имеем в виду, когда говорим «триггер послепродажного обслуживания».
В оригинальной установке, разработанной Юджином Стоунером, стрелки стреляют из винтовок модели AR с помощью того, что часто называют стандартным спусковым крючком «mil-spec». По сути, это универсальный триггер, разработанный с учетом боевого применения. Большинство вариантов M16 и M4 военного образца имеют эту базовую многокомпонентную установку; он построен вокруг молотка, спускового крючка, разъединителя и соответствующих им пружин.
Однако, как и большинство вещей, предназначенных для решения любых задач, триггер дополненной реальности военного назначения на самом деле не помогает стрелкам преуспеть в какой-либо конкретной роли. По мере того, как популярность платформы дополненной реальности росла, а стрелки адаптировали винтовку для различных целей, стало ясно, что стрелкам нужны разные спусковые механизмы, чтобы оптимизировать винтовку для разных целей. Частная промышленность активизировалась и предложила множество различных триггеров, разработанных для удовлетворения потребностей сегодняшних владельцев AR.
Эти «триггеры послепродажного обслуживания» предлагают преимущества, адаптированные к потребностям различных владельцев AR. Выбор варьируется от автономных вставных устройств до многокомпонентных спусковых крючков, построенных аналогично оригинальной конструкции mil-spec.
Типы триггеров AR-15Как вы увидите, существует множество различных типов триггеров AR-15. Важно понимать различия между ними при принятии решения.
Триггер Mil-Spec Вот с чего все началось. Когда Юджин Стоунер впервые спроектировал AR-15, он использовал конструкцию многокомпонентного одноступенчатого спускового крючка, которую мы все знаем и не очень любим. Те, у кого был бюджетный AR или клон M4, оснащенный спусковым крючком mil-spec, знают, что он обычно жесткий, непоследовательный, тяжелый и совершенно не подходит для какой-либо конкретной задачи. Впрочем, не будем слишком ругать. Это долговечно, и это работает. Однако, поскольку AR стали более универсальными в коммерческом и профессиональном мире, важно иметь различные типы триггеров, лучше подходящие для текущих задач.
В этот момент вам может быть интересно, почему мы отделили «стандартные» триггеры от триггеров «военных стандартов». Это справедливый вопрос. Ответ заключается в том, что все триггеры mil-spec являются стандартными триггерами, но не все стандартные триггеры являются триггерами mil-spec. Эти триггеры также можно охарактеризовать как триггеры «не впадающие». Почему? Они обеспечивают расширенные возможности по сравнению с конструкциями, отвечающими требованиям mil, но общая конструкция и дизайн аналогичны триггерам, отвечающим требованиям mil. Есть отдельный спусковой крючок, курок и разъединитель, и все они удерживаются на месте спусковым штифтом и штифтом курка. Однако эти сходства во многом поверхностны.
В зависимости от конструкции модернизированные стандартные спусковые крючки могут иметь обработанные полированные поверхности зацепления или даже совершенно другие поверхности зацепления. Многие компании нашли методы обеспечения модифицированного нажатия на спусковой крючок путем изменения взаимодействия спускового крючка с курком или изменения сопротивления пружины курка.
В большинстве случаев, когда владельцы AR обсуждают спусковые механизмы послепродажного обслуживания, они говорят о «встраиваемых» устройствах, подобных тем, которые предлагает RISE Armament. Вставной триггер включает в себя все традиционные компоненты. Спусковой крючок также по-прежнему воздействует на курок. Наконец, есть еще разъединитель для сброса спускового крючка и удержания курка. Однако на самом деле в этом триггере есть еще один компонент, которого нет в других: корпус.
Вместо того, чтобы каждый компонент стоял отдельно, корпус спускового крючка представляет собой металлический блок, внутри которого находятся все компоненты спускового крючка AR, и каждый из этих компонентов удерживается на месте с помощью двух втулок, размер которых позволяет штифту спускового крючка и штифту ударника проскользнуть. В этих автономных устройствах штифты спускового крючка и курка на самом деле не удерживают спусковой крючок вместе; корпус и втулки есть.
Вместо этого штифты, которые обычно удерживают спусковой крючок mil-spec, используются для обеспечения правильного положения корпуса внутри нижнего ресивера.
Эта автономная конструкция также дает свое название «вставному» триггеру. Вместо того, чтобы вставлять каждый подпружиненный компонент на место внутри ствольной коробки, весь спусковой механизм просто встает на место внутри ствольной коробки. Между тем штифты вставляются на место без необходимости натягивать спусковой крючок или пружину курка. В результате их часто проще и быстрее установить, чем обычные блоки.
Триггер соответствующего класса «Триггер соответствующего класса» — это термин, который некоторые компании используют для описания триггера, который более эффективен, чем триггер военного назначения. Они могут иметь точно настроенные детали, более легкую тягу, более короткий сброс, более чистый разрыв и так далее. Эти триггеры обладают одними из самых желанных функций, которые могут понадобиться стрелку.
Мы рассмотрели различные триггеры дополненной реальности и их сборки. Однако существуют отдельные типы триггеров дополненной реальности в раскрывающемся и стандартном режимах. Они предоставляют различные функции, в зависимости от того, какую съемку вы делаете. Одним из распространенных на рынке спусковых механизмов является одноступенчатая конструкция; это тип спускового крючка, используемый в винтовках AR-15 военного назначения. В этом типе спускового крючка зацепление шептала является препятствием, мешающим курку двигаться к ударнику. Как только начинается нажатие на спусковой крючок, шептало спускового крючка уже упирается в шептало курка на пути к разрыву.
Хороший одноступенчатый спусковой крючок должен иметь хорошо спроектированное и точно обработанное зацепление шептала. Он должен предотвращать натягивание и в то же время обеспечивать четкий щелчок, как только курок отрывается от шептала курка.
Он также должен ограничивать перебег.
В зависимости от использования усилие спуска может различаться в одноступенчатых конструкциях. Сила нажатия на спусковой крючок AR измеряется в фунтах. Триггеры Mil-spec обычно имеют усилие срабатывания от 5,5 до 8,5 фунтов. Так же и расстояние в этих конструкциях может варьироваться. Триггеры военного назначения обычно имеют небольшой ход как до, так и после разрыва курка. Между тем, триггеры спортивного типа имеют общий ход спускового крючка, измеряемый в долях дюйма.
Легкие одноступенчатые спусковые крючки являются золотым стандартом, когда речь идет о соревнованиях, и их предпочитают многие стрелки. Тем не менее, они не обязательно являются идеальным выбором для всех. Некоторым не нравится, что пистолет стреляет сразу после нажатия на спусковой крючок. Однако долгое и сильное нажатие на спусковой крючок увеличивает вероятность того, что стрелок потревожит винтовку и вытащит выстрел из мишени до того, как выстрел прервется. Поэтому некоторые люди предпочитают двухступенчатые триггеры.
Как правило, двухступенчатый спусковой крючок имеет длинный первый спусковой крючок, который позволяет стрелку отводить его назад до начала второго спускового механизма, после чего он может отпустить спусковой крючок или продолжать нажимать на него, чтобы произвести выстрел.
Преимущество двухступенчатой конструкции заключается в том, что она позволяет стрелкам занять позицию и подготовить свои выстрелы на первой стадии. Как только стрелки достигают конца первой стадии и чувствуют стену, которая отмечает начало второй стадии, это позволяет им завершить размещение выстрела, сделать паузу и пробить эту стену, чтобы произвести выстрел. Короткий ход второй ступени помогает гарантировать, что стрелок не сдвинется с места, что может привести к тому, что он не попадет в цель; это реальность, которая невозможна с усиленной версией одноступенчатого спускового крючка.
С точки зрения профессионального применения этот первый этап позволяет стрелкам пройти многоэтапный процесс, прежде чем принять решение о прерывании выстрела.
Если по какой-либо причине стрелок решит не делать выстрел, ослабление пальца на спусковом крючке вернет тягу обратно на первый этап.
Основным недостатком большинства двухступенчатых спусковых крючков является необходимость быстрых повторных выстрелов; многие двухступенчатые триггеры могут быть хуже в этой категории. Из-за ограничений конструкции большинства двухступенчатых спусковых крючков они также могут показаться мягкими, если у них меньший вес тяги.
Механизм триггера Drop-In AR-15 Мы уже рассмотрели некоторые механизмы при обсуждении типов триггеров дополненной реальности, представленных на рынке. Но чтобы мы были на одной волне, давайте обсудим, что происходит внутри нижней части ствольной коробки при стрельбе из AR. В «взведенном и запертом» AR курок удерживается в положении готовности внутри нижней части ствольной коробки с помощью спускового крючка, передняя часть которого имеет обработанную поверхность, которая захватывает совпадающую поверхность рядом с точкой поворота курка.
В положении «безопасно» селекторный переключатель использует цилиндрический барабан, проходящий через задний зазор в нижней части ствольной коробки, который предотвращает перемещение задней части спускового крючка вверх. Плоский вырез в этом барабане обеспечивает зазор для перемещения спускового крючка, когда стрелок переводит селекторный переключатель в положение «огонь». В этот момент стрелок оказывает давление на спусковой крючок внутри спусковой скобы. Это давление заставляет спусковой крючок AR поворачиваться вокруг штифта спускового крючка или втулки. Когда задняя часть спускового крючка движется вверх, передняя поверхность шептала скользит по зацепляющей поверхности, расположенной на курке. Это уменьшает площадь контакта, что предотвращает поворот молота.
Как только шептало курка освобождает шептало курка, курок под действием натяжения пружины движется вверх к ударнику. Он попадает в заднюю часть штифта с достаточным давлением, чтобы взорвать капсюль патрона.
Когда затвор AR – 15 поворачивается назад, чтобы выбросить стреляный патрон и взять новый патрон из магазина, он также отталкивает курок обратно в нижнюю часть ствольной коробки. Разъединитель захватывает курок и удерживает его до тех пор, пока стрелок не отпустит нажатие на спусковой крючок. Как только стрелок отпускает спусковой крючок, разъединитель позволяет курку упираться в шептало спускового крючка. Стрелок снова нажимает на спусковой крючок, начиная процесс сначала.
На протяжении всего этого процесса повторяющееся взаимодействие между поверхностями шептала на спусковом крючке и курке со временем приведет к некоторой самополировке лысков, в результате чего спусковой крючок станет легче и чище при многократном использовании. Тем не менее, геометрия поверхностей шептала гарантирует, что между курком и спусковым крючком всегда будет надежное и воспроизводимое зацепление. Ни в коем случае неоригинальный спусковой крючок AR не должен стать небезопасным для стрельбы или повысить вероятность непреднамеренного срабатывания.
Поскольку триггер AR может незначительно меняться со временем и изнашиваться, логично подумать, есть ли «срок годности» для вашего вставного триггера AR. Короткий ответ — нет; ваш триггер AR на вторичном рынке будет длиться столько же, сколько ваш AR. Однако, как и в случае с любой частью огнестрельного оружия, производительность и долговечность вашего спускового крючка зависят от того, насколько хорошо вы его чистите и обслуживаете.
Советы по обслуживанию и очистке спускового крючка AR-15Итак, существует ли определенный вид обслуживания спускового крючка AR-15 после продажи? Как бы мы ни хотели сказать вам, что есть универсальное решение, его нет. Разные компании дают разные рекомендации для своих триггеров, поэтому лучше проконсультироваться с конкретной компанией.
С учетом сказанного, есть некоторые рекомендации, которым обычно полезно следовать. Большинство из этих основных мер являются просто методами здравого смысла. Большинство AR на рынке работают с использованием системы прямого удара, которая заставляет газ и загрязнения возвращаться в ресивер.
Имея это в виду, важно удалять этот нагар и отложения как минимум каждые 500 выстрелов.
Как и все части вашего оружия, важно осматривать и очищать вставной спусковой крючок при чистке и осмотре на 500 патронов. Если в спусковом крючке есть нагар или другой мусор, его обычно можно очистить с помощью сконденсированного воздуха. Затем нанесите немного масла или смазки на контактные поверхности шептала. Это не только защитит металл, но и облегчит плавное и чистое нажатие на спусковой крючок.
Наконец, у вас могут быть установочные винты внутри корпуса спускового крючка, которые прижимают корпус спускового крючка к нижней части ствольной коробки и оказывают давление на штифты спускового крючка и курка. У вас также могут быть спусковые штифты, предотвращающие вращение или движение, закрепленные на месте маленькими винтами. Сейчас самое подходящее время, чтобы прижать их и убедиться, что они не болтаются. Убедитесь, что они плотно прилегают, но не перетягивайте установочные винты.
Все эти разговоры о типах триггеров, механике, очистке… оно того стоит? Что вы собираетесь получить от триггера послепродажного обслуживания в любом случае? На самом деле довольно много. Видите ли, красота триггеров дополненной реальности послепродажного обслуживания заключается в безумном количестве вариантов выбора. Каждый из них предназначен для конкретного использования или даже бюджета человека. С огромным количеством триггеров, доступных сегодня, нет особых причин придерживаться военных спецификаций.
Неоригинальный спусковой крючок обеспечивает более чистое и плавное нажатие на спусковой крючок. Это усилие способствует точности и повторяемости, позволяя владельцам AR получить максимальную отдачу от своих винтовок. Даже базовый бюджетный AR может заметно увеличить производительность в нижнем диапазоне за счет простого переключения триггеров. Почему? Согласованность, обеспечиваемая специально разработанным триггером дополненной реальности, позволяет стрелкам любого уровня опыта сосредоточиться на других переменных, необходимых для создания идеального выстрела.
Исключите из уравнения грубый, непоследовательный спусковой крючок и сосредоточьтесь на других основах меткой стрельбы, таких как изображение прицела, контроль дыхания и завершение стрельбы.
Триггеры AR вторичного рынка также позволяют пользователям оттачивать свои винтовки для конкретных задач. Мы обсудили некоторые из различных типов триггеров, доступных сегодня. Внутри каждого из этих типов существует бесчисленное множество различных вариаций. Некоторые триггеры подходят для соревнований, другие — для охоты, а еще больше — для самообороны или профессионального использования. Каждый вариант триггера приносит новые возможности и позволяет стрелкам преуспеть в любой нише, которую они решат исследовать, вместо того, чтобы бороться с универсальным триггером военного назначения, который на самом деле не предлагает никаких особых преимуществ.
Какой триггер вторичного рынка мне следует купить? Есть несколько способов выбрать триггер AR вторичного рынка.
Это зависит от вашей отправной точки. Владельцам бюджетных армейских AR-15, желающих обновиться, важно точно знать, что именно в спусковом крючке военного образца вам не нравится, а также что вы пытаетесь сделать. Это песчаный? Он путешествует слишком далеко для ваших предпочтений? Вы пытаетесь получить более точные группы? Стрелять быстрее? В зависимости от ответа на эти и другие вопросы ваш выбор триггера послепродажного обслуживания будет меняться. Поиск правильного триггера зависит от знания того, что вам нравится и не нравится в триггере дополненной реальности. Для этого есть отличный способ узнать это: иди стреляй!
Другой возможный вариант — если вы собираете AR из раздетого приемника. Там вам нужно решить, какой триггер поставить в AR-15. Очевидно, вы не можете стрелять из него, потому что нет спускового крючка! Ну, это еще зависит от того, для чего вы планируете использовать ружье. Существуют разные взгляды на то, какие триггеры лучше всего работают для каких дисциплин.
Для дальнобойного ружья или охотничьего снаряжения многие считают полезным иметь двухступенчатый спусковой крючок, который обеспечивает срабатывание на этапе принятия решения. Тем не менее, военные снайперские системы стандартно поставляются с одноступенчатыми спусковыми крючками, так что это спорный вопрос.
СоревнованияДля динамичных соревнований в стиле экшн легкий одноступенчатый спусковой крючок с быстрым сбросом поможет стрелкам быстро проходить этапы, сокращая время промежуточного звена и ускоряя последующие выстрелы.
Самооборона Для самообороны лучше использовать более тяжелый спусковой крючок боевого типа. Тем не менее, многие утверждают, что более легкий спусковой крючок безопаснее для самообороны, поскольку он обычно приводит к более точному выстрелу. Одно соображение (и очень важное): вы, как стрелок, несете ответственность за конечное место отдыха каждой пули, вылетающей из дульного среза вашего оружия.
Триггер — это то, что инициирует этот выход. Итак, вы хотите выбрать триггер, который максимизирует вероятность того, что каждый раунд пойдет именно туда, куда вы хотите, и когда вы хотите.
Конечно, выбор «лучшего» спускового крючка для AR-15 — задача сугубо субъективная. У каждого стрелка разные предпочтения и разные мысли о том, что лучше для разных сценариев стрельбы. Для начинающего владельца AR неплохо работать с триггером mil-spec. Во-первых, найти его плюсы и минусы. Затем найдите триггер дополненной реальности, который обращается к тем элементам конструкции военного назначения, которые вызывают наибольшее беспокойство, и работайте с этим параметром. Может потребоваться несколько попыток, чтобы выбрать триггер, который вам больше всего нравится. Но помните, что на полке есть много недорогих триггеров вторичного рынка, которые предлагают достаточно места для любого бюджета, чтобы опробовать несколько.
Выбор винтовки AR-15 Спусковой крючок Неудивительно, что спусковой крючок является одним из самых важных усовершенствований, которые владелец AR-15 может сделать для своей винтовки.
На сегодняшнем рынке существует множество вариантов триггеров, но все зависит от того, что вам удобно.
Слово RISE Armament у стрелков во всем мире ассоциируется со словом «триггер»; когда вы увидите наши варианты, вы поймете, почему. Мы предлагаем ряд высококлассных опциональных спусковых крючков для вашего AR-10, AR-15 или PCC. Триггеры RISE, используемые стрелками на соревнованиях, правоохранительными органами и т. д., являются самыми надежными вариантами в отрасли. Наши сборки доказывают себя с каждым рывком.
Наш RA-535 APT — Феррари среди триггеров — с него все началось. С тех пор мы добавили в нашу линейку несколько новых триггеров. Rave 140 доступен либо с изогнутым спусковым крючком, либо с плоским спусковым крючком, в зависимости от ваших предпочтений. Тогда есть наш первоклассный, сверхбыстрый триггер Blitz, который стоит менее 200 долларов. Есть и много других вариантов. Так что найдите вставной триггер, который лучше всего подходит для вашего AR. Как только вы это сделаете, перейдите на нашу страницу руководства «Как установить триггер».
После этого вы будете готовы начать стрельбу с помощью нового триггера RISE.
Подробнее +
Ссылка для загрузки страницы Перейти к началуTrigger Finger — Trigger Thumb — OrthoInfo
Trigger finger — это состояние, которое вызывает боль, скованность и ощущение блокировки или захвата при сгибании и разгибании пальца. Состояние также известно как «стенозирующий теносиновит». Безымянный и большой пальцы чаще всего поражаются триггерным пальцем, но это может происходить и на других пальцах. Когда задействован большой палец, это состояние называется «триггерным большим пальцем».
Сухожилия сгибателей представляют собой длинные шнуровидные структуры, которые прикрепляют мышцы предплечья к костям пальцев. Когда мышцы сокращаются, сухожилия сгибателей позволяют пальцам сгибаться.
Каждое сухожилие сгибателя проходит через туннель в ладони и пальцах, что позволяет ему плавно скользить при сгибании и выпрямлении пальца. Этот туннель называется «сухожильным влагалищем».
Вдоль сухожильного влагалища полосы ткани, называемые «шкивами», удерживают сухожилия сгибателей вплотную к костям пальцев. Сухожилия проходят через шкивы при движении пальца. Шкив у основания пальца называется «шкив А1». Это шкив, который чаще всего задействован в спусковом пальце.
Влагалище сухожилия прикрепляется к костям пальцев и удерживает сухожилие сгибателя на месте во время его движения. Шкив A1 находится рядом с отверстием сухожильного влагалища.
Воспроизведено из JF Sarwark, изд.: Essentials of Musculoskeletal Care, изд. 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
У пациента с триггерным пальцем блок A1 воспаляется или утолщается, что затрудняет скольжение сухожилия сгибателя через него при сгибании пальца. Со временем сухожилие сгибателя также может воспалиться, и на его поверхности может образоваться небольшой узелок. Когда палец сгибается и узелок проходит через шкив, появляется ощущение заедания или хлопка.
Это часто болезненно.
Утолщенный узел на сухожилии сгибателя поражает шкив A1, что затрудняет выпрямление пальца.
Воспроизведено и адаптировано из JF Sarwark, ed: Essentials of Musculoskeletal Care, ed 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
застрял в согнутом положении. Иногда пациент должен использовать другую руку, чтобы выпрямить палец.
Хотя причины триггерного пальца недостаточно известны, несколько факторов могут увеличить риск развития этого состояния. К ним относятся:
- Заболевания. Триггерный палец чаще встречается у людей с определенными заболеваниями, такими как диабет и ревматоидный артрит.
- Силовые действия руками. Известно, что это состояние возникает после сильного использования пальцев и большого пальца.
Симптомы триггерного пальца часто начинаются без единой травмы. Они могут следовать за периодом интенсивного или экстенсивного использования рук, особенно с щипанием и хватанием.
Триггерный палец этого пациента зафиксирован в согнутом положении.
Симптомы могут включать:
- Припухлость у основания пальца на ладонной стороне кисти
- Ощущение захвата, хлопка или блокировки при движении пальца
- Боль при сгибании или разгибании пальца
Тугоподвижность и запирание, как правило, ухудшаются после периодов бездействия, например, когда вы просыпаетесь утром.
В тяжелых случаях пораженный палец может заблокироваться в согнутом положении.
К началу
Ваш врач сможет диагностировать триггерный палец, поговорив с вами о ваших симптомах и осмотрев вашу руку. Как правило, рентген или другие тесты не нужны.
Во время осмотра ваш врач будет искать:
- Болезненность над влагалищем сухожилия сгибателя на ладони
- Утолщение или отек сухожильного влагалища
- Срабатывание при сгибании и разгибании пальца
Во время осмотра врач проверит ваш палец на тугоподвижность и признаки блокировки.
Воспроизведено из JF Sarwark, изд.: Essentials of Musculoskeletal Care, изд. 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
Нехирургическое лечениеНачальное лечение триггерного пальца обычно не хирургическое.
Остальные. Для решения проблемы может быть достаточно отдыха для руки и избегания действий, которые ухудшают ее состояние.
Шинирование. Ношение шины на ночь, чтобы удерживать пораженный палец или большой палец в прямом положении во время сна, может быть полезным.
Упражнения. Легкие упражнения на растяжку могут помочь уменьшить тугоподвижность и улучшить диапазон движений пораженного пальца.
Лекарства. Лекарства, отпускаемые без рецепта, такие как ацетаминофен и нестероидные противовоспалительные препараты (НПВП), могут облегчить боль и воспаление.
Стероидные инъекции .
Кортикостероид, или кортизон, является противовоспалительным средством, которое можно вводить в сухожильное влагалище у основания указательного пальца. Инъекция стероида может снять триггер в течение периода от одного дня до нескольких недель. Если со временем симптомы не улучшаются, можно сделать вторую инъекцию. Если две инъекции не помогли решить проблему, можно рассмотреть возможность хирургического вмешательства.
Инъекции стероидов менее эффективны у пациентов с диабетом, но все же могут помочь избежать хирургического вмешательства. Они могут вызвать кратковременное повышение уровня сахара в крови, поэтому после инъекции следует контролировать уровень глюкозы у больных диабетом.
На фото и иллюстрации показана инъекция стероида в шкив A1.
Воспроизведено из JF Sarwark, ed: Essentials of Musculoskeletal Care, ed 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
Хирургическое лечение Если состояние вашего пальца не улучшилось после консервативного лечения, вы можете подумать о хирургическом вмешательстве.
Хирургия является факультативной. Решение об операции основывается на степени боли или потери функции пальца. Однако, если ваш палец или большой палец застряли в согнутом или согнутом положении, врач может порекомендовать операцию для предотвращения постоянной скованности.
Хирургическая процедура. Хирургическая процедура по поводу щелкающего пальца называется «тенолиз» или «высвобождение щелкающего пальца».
Целью процедуры является освобождение шкива A1, который блокирует движение сухожилия, чтобы сухожилие сгибателя могло легче скользить через сухожильное влагалище. Как правило, процедура проводится в амбулаторных условиях с инъекцией местной анестезии, чтобы обезболить область операции.
Операция проводится либо через небольшой открытый разрез на ладони, либо с помощью кончика иглы. Блок A1 разделяется (освобождается) так, чтобы сухожилие сгибателя могло свободно скользить. Хотя шкивы выполняют важную функцию в руке, освобождение шкива A1 не должно вызывать проблем в будущем.
Во время операции по освобождению спускового крючка шкив A1 разрезается (синяя пунктирная линия).
Воспроизведено и адаптировано из JF Sarwark, изд.: Essentials of Musculoskeletal Care, ed 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
Осложнения. Осложнения могут возникнуть при любом типе операции. Ваш врач обсудит с вами риски перед операцией и примет конкретные меры для предотвращения осложнений.
Наиболее частые осложнения после хирургического вмешательства на щелкающем или щелкающем большом пальце включают:
- Скованность пораженного пальца.
- Невозможность разогнуть задействованный палец. Если вы не смогли полностью выпрямить палец до операции, возможно, вы не сможете сделать это и после.
- Временная болезненность или припухлость в месте операции
Менее распространенные осложнения включают:
- Постоянная блокировка или щелчок.
Это может указывать на то, что необходимо отпустить большую часть шкива, или может быть вызвано другой проблемой в вашем пальце. - «Тетива». В небольшом числе случаев сухожилие может «изгибаться» в сторону от кости, что приводит к уменьшению диапазона движений. Тетива возникает, когда освобождается один из наиболее важных шкивов.
- Инфекция (редко)
- Травма пальцевого нерва. Это может вызвать онемение или покалывание вдоль части пальца.
Это может указывать на то, что необходимо отпустить большую часть шкива, или может быть вызвано другой проблемой в вашем пальце.Восстановление. Большинству пациентов рекомендуется шевелить пальцем сразу после операции.
Некоторая болезненность ладони является обычным явлением. Поднятие руки над сердцем может помочь уменьшить боль и отек.
Несмотря на то, что ваш разрез заживет в течение нескольких недель, может пройти от 4 до 6 месяцев, прежде чем опухоль и скованность в вашей руке и пальцах или большом пальце исчезнут полностью.
Если после операции сохраняется скованность, отек или боль, врач может порекомендовать обратиться к мануальному терапевту.
Исход. Пациенты, перенесшие операцию, отмечают значительное улучшение функции, а также облегчение боли в щелкающем пальце. Тем не менее, если контрактура или потеря подвижности присутствовали до операции, полный диапазон движений может быть не восстановлен.
К началу
Триггерыв Power Automate — Power Automate
Обратная связь Редактировать
Твиттер LinkedIn Фейсбук Эл. адрес
- Статья
- 2 минуты на чтение
Что такое триггер?
Триггер — это событие, запускающее облачный поток. Например, если вы хотите получать уведомления в Microsoft Teams, когда кто-то отправляет вам электронное письмо, в этом случае вы получаете электронное письмо.
0113 триггер , который запускает этот поток.
Power Automate предлагает соединители для таких служб, как SharePoint и Outlook. Большинство разъемов предлагайте готовые триггеры, которые вы можете использовать для запуска своих потоков. Вот частичный обзор триггеров, которые по умолчанию предоставляет коннектор Office 365 Outlook.
Выберите правильный триггер
Триггеры могут запускаться мгновенно или вручную, по расписанию или автоматически при возникновении внешнего события (например, при получении электронного письма).
Триггеры для мгновенных/ручных потоков
Если вы хотите запустить облачный поток одним нажатием кнопки на своем мобильном устройстве, чтобы напомнить своей команде о необходимости присоединиться к ежедневному собранию команды, создайте мгновенный поток (кнопочный поток) . Вы можете запускать эти потоки вручную с любого устройства.
Узнайте больше о мгновенных потоках.
Триггеры для запланированных потоков
Если вы хотите запускать облачный поток по расписанию, например, для отправки еженедельного отчета по проекту, создайте запланированный поток.
В запланированных потоках вы можете выбрать, когда (дата и время) и периодичность (ежемесячно/ежедневно/ежечасно и т. д.).
Триггеры для автоматических потоков
Если вы хотите создать облачный поток, который автоматически выполняет задачи после возникновения события, например, облачный поток, который уведомляет вас по электронной почте, когда кто-то пишет твит с указанным вами ключевым словом, создайте автоматизированный поток.
Добавить триггер в существующий поток
Отредактируйте поток, а затем выберите добавить новый шаг.
Найдите соединитель, а затем выберите значок приложения. На этом снимке экрана показаны результаты поиска по запросу «Поделиться».
После выбора будут показаны соответствующие триггеры и действия. Выберите триггер, который лучше всего соответствует вашим потребностям.
Важно
Триггер должен быть первым шагом потока.
Лицензирование для соединителей премиум-класса
Для доступа ко всем соединителям премиум-класса, локальным и пользовательским соединителям требуется отдельная лицензия Power Apps или лицензия Power Automate.
Лицензиаты плана Microsoft 365 могут использовать стандартные соединители, но не могут использовать соединители премиум-класса.
На этом снимке экрана показаны некоторые премиум-соединители, доступные в Power Automate.
Выполните следующие действия, чтобы найти свою лицензию.
Перейти к Power Automate
Выберите Мои потоки .
Выберите облачный поток.
Перейдите к разделу Сведения и просмотрите сведения в разделе План .
Настройка триггера путем добавления условий
Иногда может потребоваться настроить триггер так, чтобы он срабатывал только при выполнении определенных условий. Например, вы можете использовать триггер SharePoint при создании или изменении элемента в Power Automate. Этот триггер срабатывает для каждого
перейти к элементам SharePoint, но вы можете захотеть, чтобы поток запускался только при создании элемента или статусе, отмеченном как Approved .
