Что такое варикап и принцип его работы

Варикап — это полупроводниковый прибор, емкость которого зависит от приложенного обратного напряжения. По сути это диод, работающий в режиме обратного смещения. Принцип действия варикапа основан на свойстве p-n перехода изменять свою барьерную емкость при изменении обратного напряжения.

Основные особенности варикапов:

• Емкость изменяется в широких пределах (в 5-10 раз) при изменении обратного напряжения
• Имеют нелинейную вольт-фарадную характеристику
• Работают только при обратном смещении p-n перехода
• Обладают относительно низкой добротностью по сравнению с обычными конденсаторами

Вольт-фарадная характеристика варикапа

Зависимость емкости варикапа от приложенного обратного напряжения имеет вид:

C = k / U^n

Где:

• C — емкость варикапа
• U — обратное напряжение
• k — коэффициент пропорциональности
• n — показатель степени (0,3-0,5)

Типичный вид вольт-фарадной характеристики варикапа представлен на рисунке:

[Здесь мог бы быть график вольт-фарадной характеристики варикапа]

Особенности применения варикапов в электронных схемах

При использовании варикапов в радиоэлектронных устройствах необходимо учитывать следующие особенности:

1. Нелинейность вольт-фарадной характеристики приводит к появлению искажений в схемах с большой амплитудой переменного напряжения на варикапе.
2. Низкая добротность варикапа снижает добротность колебательных контуров.
3. При уменьшении управляющего напряжения ниже определенного уровня варикап может начать работать в режиме выпрямления, что приведет к нарушению работы схемы.
4. Паразитная емкость корпуса варикапа ограничивает диапазон перестройки емкости на высоких частотах.
5. Температурная зависимость емкости варикапа требует применения схем термокомпенсации в прецизионных устройствах.

Применение варикапов в радиотехнике

Основные области применения варикапов:

• Электронная перестройка частоты генераторов и фильтров
• Системы автоподстройки частоты
• Частотные модуляторы
• Умножители частоты
• Параметрические усилители СВЧ диапазона
• Фазовращатели
• Управляемые фазовые детекторы

Преимущества и недостатки варикапов

Преимущества варикапов:

• Возможность электронного управления емкостью
• Малые габариты по сравнению с механическими конденсаторами переменной емкости
• Высокое быстродействие перестройки емкости
• Отсутствие подвижных частей и длительный срок службы

Недостатки варикапов:

• Нелинейность вольт-фарадной характеристики
• Относительно низкая добротность
• Ограниченный диапазон рабочих напряжений
• Температурная зависимость параметров
• Наличие паразитных емкостей и индуктивностей выводов

Типы и конструкции варикапов

По конструкции варикапы бывают:

• Точечные — с малой площадью p-n перехода
• Плоскостные — с большой площадью перехода
• Микроплоскостные — сочетают преимущества точечных и плоскостных

По технологии изготовления различают:

• Диффузионные варикапы
• Эпитаксиально-планарные
• МДП-варикапы на основе структуры металл-диэлектрик-полупроводник

Основные параметры варикапов

Основными параметрами, характеризующими варикапы, являются:

• Номинальная емкость при заданном обратном напряжении
• Коэффициент перекрытия по емкости
• Добротность
• Температурный коэффициент емкости
• Максимально допустимое обратное напряжение
• Обратный ток

Методы измерения параметров варикапов

Для измерения параметров варикапов используются следующие методы:

1. Измерение вольт-фарадной характеристики с помощью измерителя емкости и источника регулируемого напряжения.
2. Определение добротности варикапа по резонансному методу в составе колебательного контура.
3. Измерение температурного коэффициента емкости в термокамере.
4. Контроль обратного тока с помощью микроамперметра.
5. Проверка максимального допустимого напряжения на пробойной установке.

Выбор варикапа для конкретного применения

При выборе варикапа для использования в электронном устройстве необходимо учитывать следующие факторы:

• Требуемый диапазон изменения емкости
• Рабочий диапазон частот
• Допустимый уровень нелинейных искажений
• Необходимую температурную стабильность
• Максимальное обратное напряжение в схеме
• Требования к добротности

Правильный выбор типа варикапа позволяет оптимизировать характеристики электронного устройства и избежать проблем при его эксплуатации.

Особенности применения варикапов — RadioRadar

   Управляемые напряжением полупроводниковые конденсаторы переменной емкости — варикапы — приборы с сильно выраженной нелинейностью. По этой причине в цепях, где к варикапу приложено переменное напряжение относительно большой амплитуды, он способен преподнести сюрприз.

---

   По сути, варикап — это обратносмещенный полупроводниковый диод. Прямая ветвь его вольт-амперной характеристики, принципиальная для основного назначения диода (выпрямление, детектирование), для варикапа несущественна. В общем случае в качестве варикапа можно использовать (и на практике это нередко реализуют) диод и даже коллекторный или эмиттерный переход биполярного транзистора.

   В отличие от полупроводниковых диодов, у варикапов нормируют (и, разумеется, обеспечивают при производстве) емкость р-n перехода при определенном напряжении смещения на нем и добротность. Заметим, что добиться добротности варикапа, заметно превышающей добротность контурной катушки, непросто. Это объясняется тем, что в варикапе, как и в любом диоде, последовательно с р-n переходом всегда включено сопротивление базовой области полупроводника, а параллельно — эквивалентное сопротивление, обусловленное обратным током через переход. Относительно низкая добротность варикапа подразумевает, в частности, необходимость учитывать ее при расчете добротности колебательного контура.

   Зависимость емкости р-n перехода от приложенного к нему обратного напряжения имеет степенной характер вида С=U^-n, где значение параметра n может находиться в пределах от 0,33 до 0,5 (определяется технологией изготовления перехода). На рис. 1 показана типовая вольт-фарадная характеристика варикапа Д902, построенная в линейных координатах. Подобные характеристики можно найти в справочной литературе. Они позволяют определить емкость варикапа при различных значениях напряжения смещения.

Рис. 1. Типовая вольт-фарадная характеристика варикапа Д902

   Однако предпочтительнее иметь дело с вольт-фарадной характеристикой варикапа, построенной в «двойном» (т. е. по обеим осям) логарифмическом масштабе. Известно, что степенная функция выглядит в таком масштабе как прямая линия, причем тангенс угла ее наклона к оси ординат численно равен показателю степени функции. На рис. 2 показан этот график для варикапа Д902. Измерив обычной линейкой стороны прямоугольного треугольника ABC, получаем для модуля показателя степени значение 0,5 (АВ/ВС). Падающий характер характеристики говорит о том, что этот показатель имеет минусовой знак. Таким образом, зависимость емкости варикапа Д902 от приложенного напряжения имеет вид С=U^-0,5.

Рис. 2. Вольт-фарадной характеристика варикапа, построенной в «двойном» логарифмическом масштабе

   Сказанное выше относится к «классическим» варикапам. Для увеличения эффективности управления современными варикапами при их изготовлении принимают специальные технологические меры, поэтому и вольт-фарадные характеристики могут иметь уже не столь простой вид.

   Поскольку вольт-фарадная характеристика варикапа нелинейна, его использование в аппаратуре неизбежно приводит к появлению искажений. Немецкий радиолюбитель Ульрих Граф (DK4SX) провел измерения интермодуляционных искажений второго и третьего порядков в различных полосовых фильтрах, содержащих полупроводниковые диоды (Ulrich Graf. Intermodulation an passiven Schaltungsteilen. — CQ DL, 1996, № 3, s. 200-205). Он подавал на вход фильтра (входное сопротивление 50 Ом) два сигнала с уровнем +3 дБ (10 мВ на сопротивлении 50 Ом) и анализировал спектр выходного сигнала. Значения частоты входных сигналов Граф выбирал так, чтобы продукты интермодуляции попадали в полосу пропускания фильтра.

   В одном из экспериментов в двукон-турном входном полосовом фильтре постоянные конденсаторы, входящие в колебательные контуры, были заменены варикапами. Интермодуляционные составляющие второго порядка на выходе фильтра при этом возросли по уровню на 10 дБ, а третьего — почти на 50 дБ!

   Иными словами, варикапы во входных цепях приемников способны ухудшить их реальную избирательность, хотя, скорее всего, они так «сработают» лишь в аппаратуре относительно высокого класса (связная техника). Впрочем, и в приемнике среднего класса интермодуляция на входном варикапе может стать существенной, если приемник эксплуатируют вблизи передающих устройств.

   Есть, однако, узлы, в которых к варикапу принципиально должно быть подведено относительно большое переменное напряжение — речь идет о генераторах. На рис. 3 показана широко распространенная схема включения варикапа в колебательный контур генератора, а на рис. 4 — вольт-фарадная (С) и вольт-амперная (I) характеристики варикапа и мгновенное напряжение на варикапе (U_г) при двух значениях управляющего напряжения (U_ynp). Обращаем внимание, что для наглядности на графике масштаб по оси «U» вправо от нуля и по оси «I; С» вниз от нуля укрупнен. Пока управляющее напряжение велико (U_упр1) по сравнению с амплитудой переменного напряжения (U_г), варикап работает в нормальном режиме. Но при уменьшении управляющего напряжения (U_ynp2) могут наступать моменты, когда на пиках отрицательной полуволны напряжения рабочая точка варикапа будет заходить на прямую ветвь вольт-амперной характеристики и он начнет выпрямлять приложенное к нему переменное напряжение.

Рис. 3. Схема включения варикапа в колебательный контур генератора

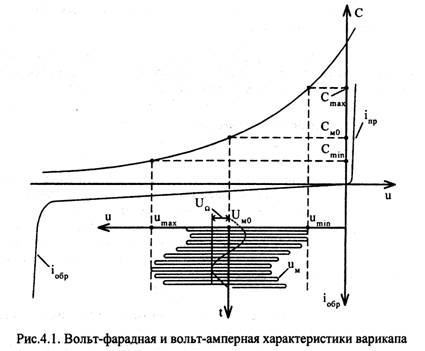

Рис. 4. Вольт-фарадная и вольт-амперная характеристики варикапа и мгновенное напряжение на варикапе при двух значениях управляющего напряжения

   Как же определить границу зоны нормальной работы варикапа в генераторе? Можно, например, измерять переменное напряжение на варикапе и сравнивать его с управляющим. Для этого необходим ВЧ вольтметр с высоким входным сопротивлением и малой входной емкостью (чтобы его подключение не изменяло режима работы генератора).

   Минимально допустимое управляющее напряжение на варикапе можно определить, не нарушая режима работы генератора, и с помощью частотомера. Его подключают к выходу генератора и снимают зависимость крутизны управления генератором от управляющего напряжения.

   Крутизна управления — это отношение изменения частоты генератора к вызвавшему его заданному изменению управляющего напряжения — dF/dU. При полном включении варикапа в контур крутизна может, например, быть описана степенной функцией (по крайней мере, для Д902), показатель которой зависит от вида вольт-фарадной характеристики варикапа. Вспомним (см. выше), что такая функция, если ее построить в «двойном» логарифмическом масштабе, представляет собой прямую линию. Если варикап начнет выходить из нормального режима работы, характер зависимости крутизны от управляющего напряжения изменится. Это справедливо и в более общем случае, когда варикап включен в контур не полностью или его вольт-фарадная характеристика — не степенная функция.

   Поскольку вольт-фарадная характеристика нелинейна, измерения следует вести в определенной последовательности. Установив некоторое управляющее напряжение U_упр, определяют частоту генератора F_г. Затем сначала уменьшают это напряжение до U_упр-dU_упр, а потом увеличивают до U_ynp+dU_упр и считывают по табло частотомера соответствующие значения частоты F_г1 и F_г2.

   Крутизну управления при управляющем напряжении U_упр рассчитывают по формуле dF/dU=(F_г2-F_г1)/2dU_упр. Абсолютное значение изменения напряжения dU_упр должно быть минимальным, но таким, при котором можно надежно фиксировать изменение частоты генератора. Затем устанавливают другое значение управляющего напряжения иупри повторяют измерения. Такая методика уменьшает влияние нелинейности вольт-фарадной характеристики варикапа на точность измерения крутизны управления.

   Результаты измерений крутизны управления частотой генератора с полным включением варикапа в контур (см. рис. 3) представлены на рис. 5. Видно, что при управляющем напряжении на варикапе ниже 3,5 В он выходит из нормального режима. Иначе говоря, для указанного генератора это напряжение и будет критическим.

   При дальнейшем уменьшении управляющего напряжения наклон кривой может вообще изменить свой знак! Происходит это из-за уже упоминавшегося выпрямления высокочастотного напряжения, приложенного к варикапу. Выпрямленное напряжение вычитается из управляющего и начинает преобладать над ним.

Рис. 5. Измерения крутизны управления частотой генератора с полным включением варикапа в контур

   Если описанная ситуация произойдет, например, с гетеродином вашего приемника, будет чему удивляться. Представьте себе — при вращении в одну и ту же сторону ручки переменного резистора «Настройка» частота приема сначала изменяется в одном направлении, затем практически перестает изменяться, а потом может пойти обратно.

Автор: Б. СТЕПАНОВ, г. Москва

Варикапы — Студопедия

Поделись

Туннельные и обращенные диоды

Рисунок 12 — Вольт-амперная характеристика туннельного и обращенного диодов

Туннельный диод имеет участок на ВАХ, на котором при росте напряжения ток через диод уменьшается. Это позволяет применять их для усиления и генерирования электрических сигналов в СВЧ диапазоне.

Обращенные диоды имеют обратную ВАХ, т.е. при небольшом U_обр ток через диод достаточно велик. Используются как выпрямительные для сигналов малой амплитуды.

Принцип действия варикапа основан на свойстве p-n-перехода изменять значение барьерной емкости при изменении на нем ве­личины обратного напряжения. Применяются в качестве конденсаторов переменной емкости, управляемых напряжением. В схемах варикапы включаются в обратном направлении. Емкость ва­рикапа имеет зависимость от приложенного обратного напряжения, пока­занную на рис. 13.

Рисунок 13 — Зависимость емкости варикапа от приложенного обратного напряжения

Светодиоды— это полупроводниковые диоды, принцип действия которых основан на излучении p-n-переходом света при прохождении через него прямого тока.

Фотодиоды – обратный ток зависит от освещенности p-n-перехода.

Диоды Шот­ки

Металлополупроводниковые выпрямительные переходы в свое время исследовал немец­кий ученый В. Шотки, и поэтому потен­циальный барьер, возникающий в данном случае, называют барьером Шотки, а диоды с этим барьером — диодами Шот­ки.

В диодах Шотки (в металле, куда приходят электроны из полупроводника) отсутствуют процессы накопления и рассасывания зарядов неосновных но­сителей, характерные для электронно-дырочных переходов. Поэтому диоды Шотки обладают значительно более вы­соким быстродействием, нежели обычные диоды, так как накопление и рассасы­вание зарядов — процессы инерционные, т. е. требуют времени.

Диоды изготавливают из германия, кремния, карбида кремния, арсенида и фосфида гал­лия, индия и других полупроводников и помещают в стеклянные, метал­лические или пластмассовые корпуса.

Наиболее широкое распространение получили диоды на основе кремния, вытеснившие германиевые диоды. Это обусловлено следующими преимуществами кремниевых диодов: работа при более высоких температурах и больших обратных напряжениях, большие допустимые плотности прямого тока, малые обратные токи; преимущества германиевых диодов: малое падение напряжения при пропускании прямого тока (0,3-0,6 В против 0,8- 1,2 В у кремниевых).

Рисунок 14 – ВАХ германиевого и кремниевого диодов

Наилучшими характеристиками обладают диоды на основе карбида кремния SiC-диоды. Это определяется высокой рабочей температурой – 600 °С, высокая плотность тока, обратное напряжение свыше 1200 В.

По кон­структивно-технологическому исполнению различают точечные и пло­скостные диоды. У точечных диодов p-n-переход образуется в месте контакта полупроводниковой пластины с острием металлической иглы. У плоскостных диодов p-n-переходсоздается на границе раздела полупроводников с электропроводимостью разных типов. Пло­скостные диоды предназначены для электрических цепей, в которых про­текают большие токи. Однако эти диоды характеризуются повышенной междуэлектродной емкостью, что ограничивает их применение для рабо­ты в диапазоне высоких частот. Точечные диоды используют в цепях с малыми токами и в высокочастотных устройствах, когда требуется малое значение емкости p-n-перехода. С помощью специальных технологиче­ских приемов изготавливают плоскостные диоды с очень малой площа­дью переходов — микроплоскостные и диффузионные метадиоды.

Они сочетают достоинства плоскостных и точечных диодов.
