Трехфазная варочная панель

Еще при планировании покупки требуется определить тип электрического присоединения дома или квартиры, его проектную мощность.

Многие наверняка знакомы с характеристиками сетевой адаптации электроприборов, такими как 110 В, 220 В и 380 В.

В России для частного сектора многие годы применялось исключительно двухфазное 220-вольтное присоединение.

Трехфазное, или 380-вольтное, раньше использовалось лишь на предприятиях, но уже на протяжении 20 лет эта граница основательно размыта. Одна из причин — появление бытовых приборов, конструктивно предназначенных для питания 2 и даже 3 отдельными фазными линиями. Это сильно снижает нагрузку на проводку, расширяет эксплуатационные возможности.

Полезно! Вся информация по расчетной мощности находится в ТУ (технических условиях), прилагаемых к договору с энергоснабжающей организацией. В это ведомство обращаются и по вопросу изменения присоединенной мощности.

Обладатели обычной двухфазной линии отнюдь не ограничены в выборе. Они могут приобретать панели с трехфазной схемой подключения и пользоваться ими, но тогда требования к домашней проводке и ее расчетной мощности возрастают в разы.

Для определения последовательности электромонтажных работ потребуется выяснить следующее:

  • тип проектного присоединения по техническим условиям в точке установки квартирного счетчика;
  • наличие отдельной линии от электрощита до розетки на кухне;
  • характеристики питающего кабеля, площадь сечения кабельных жил;
  • наличие заземляющей жилы;
  • наличие автоматического выключателя на линии питания электроплиты;
  • наличие розетки соответствующей конфигурации и нагрузочной мощности.

Подключение варочной панели к электросети в 3 провода выполняется только при соответствии предельной рабочей мощности. Эта характеристика — одна из главных, поэтому доводится до сведения покупателя уже с магазинного ценника.

Присоединенная мощность квартирной электросети составляет не менее 9 кВт. Следующим шагом проверяют пригодность проводки, питающей электроплиту. Как правило, это отдельная линия с солидным запасом мощности, особенно если вся нагрузка приходится на единственную фазную жилу 220-вольтного подключения.

Поперечное сечение проводников должно быть не менее 6 мм², включая заземляющую жилу. Трехфазная линия позволяет снизить требования по мощности. Площадь сечения каждой жилы будет достаточной при 4 мм². Если эти показатели неудовлетворительны, проводят отдельную линию от распределительного щита. Обязательно устанавливают при этом автоматический выключатель и даже УЗО (устройство защитного отключения).

Параметры этих элементов учитываются в диапазоне от 16 до 32 А по силе тока и 10 mA по реактивному срабатыванию (чувствительности на индукционный ток) УЗО.

Силовой кабель подбирают по описанным выше принципам и рабочим параметрам.

Обустройство домашней сети заземлением — важное условие не только при подключении варочной поверхности. Если по какой-то причине линия «земли» отсутствует, ее оборудуют и подводят к розеткам. Особенно к тем, штепсельный разъем которых предусматривает заземляющую клемму.

О подключении варочной панели к электросети при помощи 3 проводов

Тем, у кого все-таки есть дополнительные фазные линии, остается лишь грамотно присоединить их к устройству. В редких случаях, когда конфигурация штепсельного разъема совпадает, важно убедиться в правильности подключения.

Клеммник или контактная группа находится с нижней стороны варочной панели. Открыв крышку, закрепленную 4 винтами, важно обратить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов.

Заводская сборка предусматривает подключение контактов сетевого шнура по международным стандартам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буква N или цифра 0 соответствует контакту нейтральной, или нулевой, линии. Заземление обозначается характерным символом в виде нескольких штрихов, сужающихся книзу.

Белый или коричневый цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтого или желто-зеленого оттенка.

Если на заводе-изготовителе ошибка практически исключена, то в розетке на кухне вполне может скрываться «сюрприз». Во избежание короткого замыкания и других неприятностей лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном соответствии международным стандартам.

Стеновую розетку желательно заменить на более надежную и практичную клеммную барьерную коробку. Это еще одна возможность спокойно разобраться в цветах и символах и правильно подключить бытовую технику.

Пошаговая инструкция с описаниями и схемами

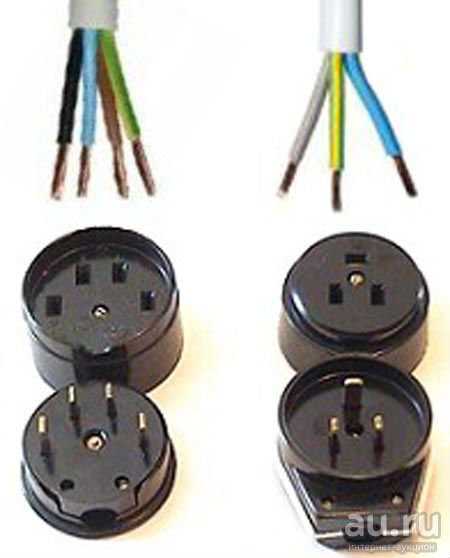

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

Важно! Если кухонная электропроводка рассчитана на 220-вольтные приборы, целесообразно заменить сетевой шнур на обычный однофазный, где третий провод — это заземление.

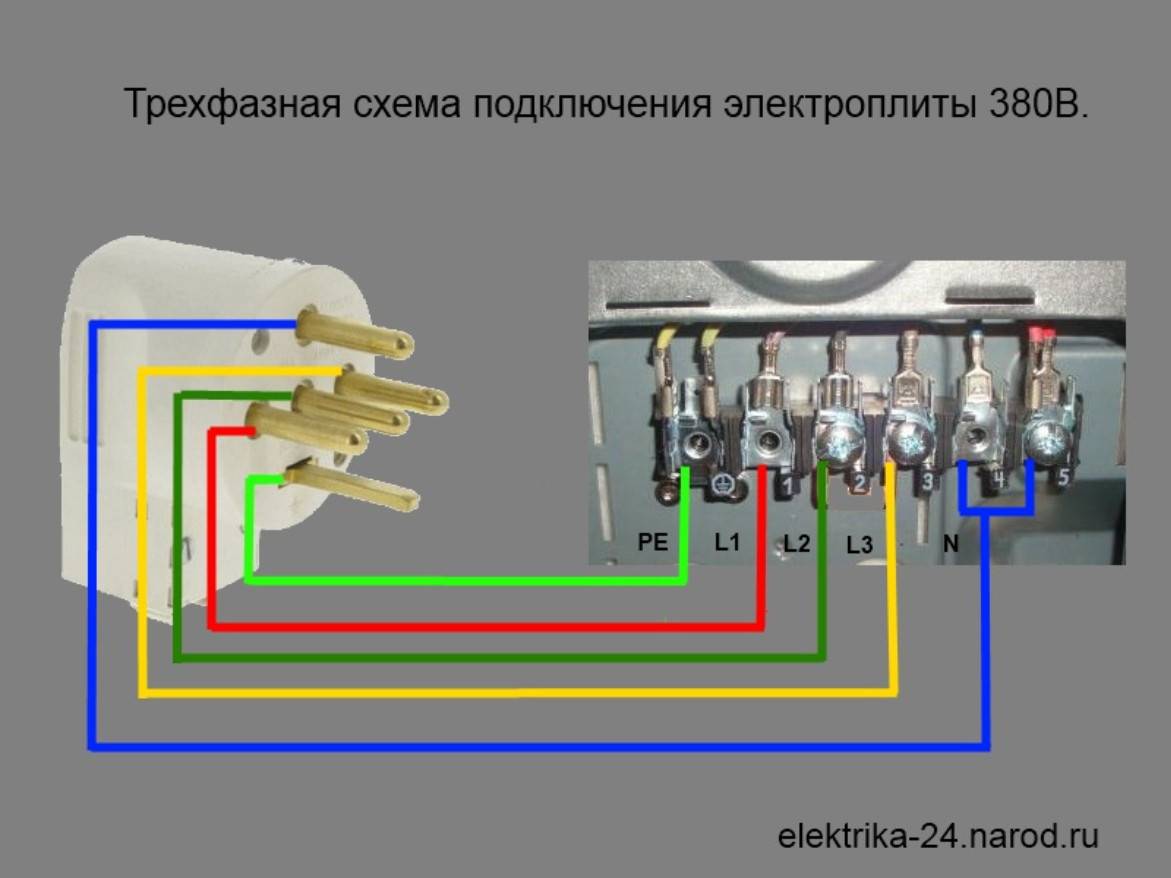

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

  1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
  2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
  3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
  4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

  1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
  2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
  3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты.

Это интересно:

Как подключить стиральную машину к электросети: схема и сечение провода

Как подключить индукционную плиту к электросети

Особенности подключения духового шкафа к обычной электрической сети

Заключение

При выполнении всех рекомендаций несложно самостоятельно подключить варочную панель любого типа. Тогда любая неполадка, возникшая при эксплуатации, будет легко обнаружена и устранена. Сэкономив на подключении, важно обеспечить долгую безаварийную работу бытовой техники.
