Ватт в дбм. Децибелы и логарифмические единицы измерения: полное руководство

Что такое децибел и как он используется. Какие бывают логарифмические единицы измерения. Как перевести децибелы в ватты и наоборот. Где применяются логарифмические шкалы.

Что такое логарифмическая шкала и зачем она нужна

Логарифмическая шкала — это способ представления числовых данных, при котором равные расстояния на шкале соответствуют равным отношениям чисел. Такая шкала позволяет охватить очень широкий диапазон значений и наглядно показать как очень малые, так и очень большие величины на одном графике.

Логарифмические шкалы применяются в тех случаях, когда нужно измерить величины, изменяющиеся в огромном диапазоне. Например:

• Звуковое давление (от едва слышимого шепота до рева ракетных двигателей)
• Яркость света (от слабого мерцания звезд до ослепительного солнечного света)
• Сила землетрясений (от едва заметных толчков до разрушительных катаклизмов)
• Электромагнитное излучение (от радиоволн до гамма-лучей)

В таких ситуациях обычная линейная шкала была бы неудобна — на ней либо не поместились бы все значения, либо мелкие детали стали бы неразличимы.

Основные логарифмические единицы измерения

Существует несколько основных логарифмических единиц, которые широко применяются в науке и технике:

Децибел (дБ)

Децибел — это безразмерная единица, используемая для измерения отношения двух величин. Она определяется как:

1 дБ = 10 * log₁₀(P₁/P₂) — для мощностей

1 дБ = 20 * log₁₀(A₁/A₂) — для амплитуд

Где P₁ и P₂ — сравниваемые мощности, A₁ и A₂ — сравниваемые амплитуды.

Бел (Б)

Бел — это более крупная единица, равная 10 децибелам. Она используется редко, в основном в теоретических расчетах.

Непер (Нп)

Непер определяется через натуральный логарифм:

1 Нп = ln(A₁/A₂)

Где A₁ и A₂ — сравниваемые амплитуды.

Абсолютные и относительные логарифмические единицы

Логарифмические единицы можно разделить на две категории:

Относительные единицы

Эти единицы выражают отношение двух величин. Например, усиление сигнала в 20 дБ означает, что выходная мощность в 100 раз больше входной.

Абсолютные единицы

В этом случае измеряемая величина сравнивается с фиксированным опорным значением. Например:

• дБм — мощность относительно 1 мВт
• дБВт — мощность относительно 1 Вт
• дБВ — напряжение относительно 1 В

Применение децибелов в акустике и электронике

Децибелы широко используются в акустике и электронике по нескольким причинам:

• Они позволяют описывать огромный диапазон значений компактными числами
• Совпадают с особенностями восприятия звука человеческим ухом
• Упрощают расчеты при последовательном соединении устройств

Примеры использования децибелов:

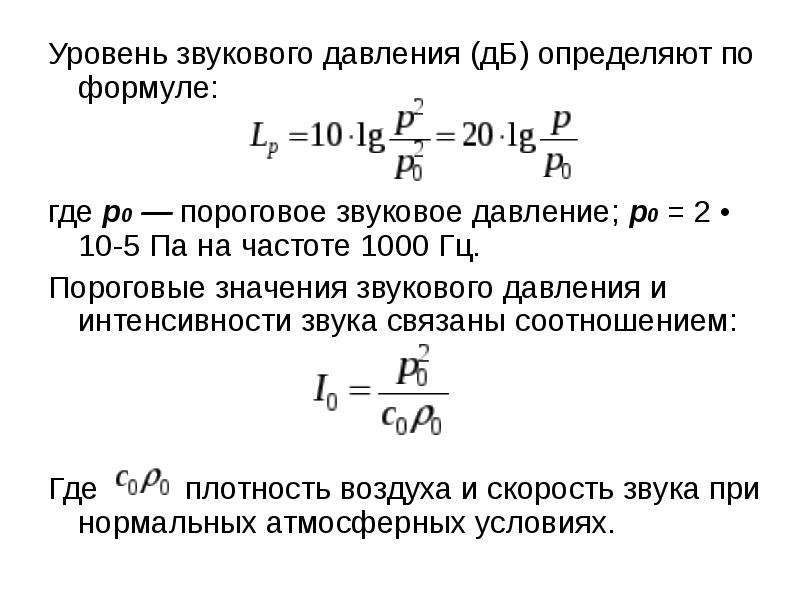

• Уровень звукового давления (SPL) — измеряется в дБ относительно порога слышимости
• Коэффициент усиления усилителей — в дБ
• Ослабление сигнала в кабелях — в дБ/м
• Чувствительность микрофонов — в дБВ/Па

Перевод децибелов в разы и обратно

Для перевода децибелов в разы и обратно используются следующие формулы:

Из дБ в разы (для мощности): N = 10^(дБ/10)

Из дБ в разы (для напряжения): N = 10^(дБ/20)

Из раз в дБ (для мощности): дБ = 10 * log₁₀(N)

Из раз в дБ (для напряжения): дБ = 20 * log₁₀(N)

Например:

• 3 дБ ≈ в 2 раза по мощности
• 6 дБ = в 2 раза по напряжению
• 10 дБ = в 10 раз по мощности
• 20 дБ = в 10 раз по напряжению

Децибелы в музыке и звукозаписи

В музыкальной индустрии и звукозаписи децибелы используются повсеместно:

• dBFS (децибелы полной шкалы) — уровень цифрового аудиосигнала относительно максимально возможного значения
• dBu — аналоговый уровень сигнала относительно 0,775 В
• dBV — аналоговый уровень сигнала относительно 1 В

Также в музыке используются и другие логарифмические единицы:

• Октава — интервал между двумя частотами с отношением 2:1
• Полутон — 1/12 октавы
• Цент — 1/100 полутона

Применение логарифмических шкал в других областях

Логарифмические шкалы находят применение во многих областях науки и техники:

Сейсмология

Шкала магнитуд землетрясений — логарифмическая. Увеличение магнитуды на 1 означает 10-кратное увеличение амплитуды колебаний и примерно 32-кратное увеличение выделившейся энергии.

Астрономия

Звездная величина — логарифмическая мера яркости небесных объектов. Разница в 5 звездных величин соответствует изменению яркости в 100 раз.

Химия

Шкала pH — логарифмическая мера концентрации ионов водорода. Изменение pH на 1 означает 10-кратное изменение концентрации.

Фотография

Диафрагменное число объектива (f-число) — это отношение фокусного расстояния к диаметру входного зрачка. Стандартный ряд диафрагменных чисел (1.4, 2, 2.8, 4, 5.6, 8, 11, 16…) — логарифмический, с шагом √2.

Преимущества и недостатки логарифмических шкал

Логарифмические шкалы имеют ряд преимуществ:

• Позволяют отображать огромный диапазон значений
• Наглядно показывают относительные изменения
• Упрощают работу с экспоненциальными процессами
• Часто лучше соответствуют человеческому восприятию

Однако у них есть и недостатки:

• Могут быть неинтуитивны для неподготовленных людей
• Затрудняют оценку абсолютных различий
• Нулевые и отрицательные значения требуют особого обращения

Как правильно читать и интерпретировать логарифмические графики

При работе с логарифмическими графиками важно помнить несколько ключевых моментов:

• Равные расстояния на шкале соответствуют равным отношениям, а не разностям
• Нулевое значение на логарифмической шкале невозможно (кроме специальных случаев)
• Форма кривых на логарифмическом графике может сильно отличаться от их вида на линейном графике

При интерпретации логарифмических графиков обращайте внимание на:

• Наклон линии — он показывает относительную скорость изменения
• Расстояния между делениями — они соответствуют кратности изменения величины
• Пересечения с осями — они могут иметь особый физический смысл

децибел-ватт [дБВт] в децибел-милливатт [дБм] • Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Random converter

Перевести единицы: децибел-ватт [дБВт] в децибел-милливатт [дБм] Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева Электрическая проводимость Знаете ли вы, что такой привычный диэлектрический материал, как стекло, может при определенных условиях прекрасно проводить электричество? Подробнее… Логарифмическая линейка — механический аналоговый компьютер с несколькими логарифмическими шкалами Введение Мощность звука ракеты-носителя Сатурн-5 составляет 100 000 000 Вт или 200 дБ SWL Логарифмическая шкала и логарифмические единицы часто используется в тех случаях, когда необходимо измерить некоторую величину, изменяющуюся в большом диапазоне. Примерами таких величин являются звуковое давление, магнитуда землетрясений, световой поток, различные частотно-зависимые величины, используемые в музыке (музыкальные интервалы), антенно-фидерных устройствах, электронике и акустике. Логарифмические единицы позволяют выразить отношения величин, изменяющихся в очень большом диапазоне с помощью удобных небольших чисел примерно так, как это делается при экспоненциальной записи чисел, когда любое очень большое или очень малое число может быть представлено в краткой форме в виде мантиссы и порядка. Например, мощность звука, издаваемого при запуске ракеты-носителя Сатурн, составляла 100 000 000 Вт или 200 дБ SWL. В то же время, мощность звука очень тихого разговора составляет 0,000000001 Вт или 30 дБ SWL (измерена в децибелах относительно мощности звука 10⁻¹² ватт, см. ниже). Правда, удобные единицы? Но, как оказывается, они удобны далеко не для всех! Можно сказать, что большинство людей, плохо разбирающихся в физике, математике и технике, не понимают логарифмических единиц, таких как децибелы. Некоторые даже считают, что логарифмические величины относятся не к современной цифровой технике, а к тем временам, когда для инженерных расчетов использовали логарифмическую линейку! Немного истории Джон Непер. Источник: Википедия Изобретение логарифмов упростило вычисления, так как они позволили заменить умножение сложением, которое выполняется значительно быстрее, чем умножение. Среди ученых, которые внесли значительный вклад в развитие теории логарифмов, можно отметить шотландского математика, физика и астронома Джона Непера, опубликовавшего в 1619 г. сочинение с описанием натуральных логарифмов, которые значительно упрощали вычисления. Уильям Отред. Источник: Википедия Важным инструментом для практического использования логарифмов были таблицы логарифмов. Первая такая таблица была составлена английским математиком Генри Бригсом в 1617 году. Основываясь на работах Джона Непера и других ученых, английский математик и священник англиканской церкви Уильям Отред изобрел логарифмическую линейку, которая использовалась инженерами и учеными (включая и автора этой статьи) в течение последующих 350 лет, пока в середине семидесятых прошлого века ее не заменили карманные калькуляторы. Определение Логарифм — операция обратная возведению в степень. Число y является логарифмом числа x по основанию b y = logb(x) если соблюдается равенство by = x Иными словами, логарифм данного числа — это показатель степени, в которую нужно возвести число, называемое основанием, чтобы получить данное число. Можно сказать проще. Логарифм — это ответ на вопрос «Сколько раз нужно умножить одно число само на себя, чтобы получить другое число». Например, сколько раз нужно умножить число 5 само на себя, чтобы получить 25? Ответом является 2, то есть 52 = 25 По приведенному выше определению log5(25) = 2 Классификация логарифмических единиц Логарифмические единицы широко используются в науке, технике и даже в таких ежедневных занятиях, как фотография и музыка. Имеются абсолютные и относительные логарифмические единицы. С помощью абсолютных логарифмических единиц выражают физические величины, которые сравниваются с определенным фиксированным значением. Например, дБм (децибел милливатт) — это абсолютная логарифмическая единица мощности, в которой мощность сравнивается с 1 мВт. Отметим, что 0 дБм = 1 мВт. Абсолютные единицы прекрасно подходят для описания одиночной величины, а не соотношения двух величин. Абсолютные логарифмические единицы измерения физических величин всегда можно перевести в другие, обычные единицы измерения этих величин. Например, 20 дБм = 100 мВт или 40 дБВ = 100 В. Цифровой измеритель уровня звука С другой стороны, относительные логарифмические единицы используются для выражения физической величины в форме отношения или пропорции других физических величин, например, в электронике, где для этого используют децибел (дБ). Логарифмические единицы хорошо подходят для описания, например, коэффициента передачи электронных систем, то есть соотношения между выходным и входным сигналами. Следует отметить, что все относительные логарифмические единицы являются безразмерными. Децибелы, неперы и другие названия — просто особые наименования, которые используются совместно с безразмерными единицами. Отметим также, что децибел часто используется с различными суффиксами, которые обычно присоединяются к сокращению дБ с помощью дефиса, например дБ-Гц, пробела, как в единице dB SPL, без какого-либо символа между дБ и суффиксом, как в дБм, или заключаются в кавычки, как в единице дБ(м²). Обо всех этих единицах мы поговорим ниже в этой статье. Следует также отметить, что преобразование логарифмических единиц в обычные единицы часто бывает невозможным. Впрочем, это бывает только в тех случаях, когда говорят об отношениях. Например, коэффициент передачи усилителя по напряжению 20 дБ можно преобразовать только в «разы», то есть в безразмерную величину — он будет равным 10. В то же время, измеренное в децибелах звуковое давление можно перевести в паскали, так как звуковое давление измеряется в абсолютных логарифмических единицах, то есть, относительно опорного значения. Отметим, что коэффициент передачи в децибелах — тоже безразмерная величина, хотя и имеет название. Полная путаница получается! Но мы попробуем разобраться. Логарифмические единицы измерения амплитуды и мощности Мощность. Известно, что мощность пропорциональна квадрату амплитуды. Например, электрическая мощность, определяемая выражением P = U²/R. То есть, изменение амплитуды в 10 раз сопровождается изменением мощности в 100 раз. Соотношение двух величин мощности в децибелах определяется выражением 10 log10(P₁/P₂) dB Амплитуда. В связи с тем, что мощность пропорциональна квадрату амплитуды, соотношение двух величин амплитуды в децибелах описывается выражением 20 log10(P₁/P₂) dB. Примеры относительных логарифмических величин и единиц Общие единицы дБ (децибел) — логарифмическая безразмерная единица, используемая для выражения отношения двух произвольных значений одной и той же физической величины. Например, в электронике децибелы используются для описания усиления сигнала в усилителях или ослабления сигнала в кабелях. Децибел численно равен десятичному логарифму отношения двух физических величин, умноженному на десять для отношения мощностей и умноженному на 20 для отношения амплитуд. Б (бел) — редко используемая логарифмическая безразмерная единица измерения отношения двух одноименных физических величин, равная 10 децибелам. Н (непер) — безразмерная логарифмическая единица измерения отношения двух значений одноименной физической величины. В отличие от децибела, непер определяется как натуральный логарифм для выражения различия между двумя величинами x₁ и x₂ по формуле: R = ln(x₁/x₂) = ln(x₁) – ln(x₂) Преобразовать Н, Б и дБ можно на странице «Конвертер звука». Музыка, акустика и электроника Декада — относительная единица измерения интервала между двумя величинами, отношение которых равно 10. Измеряется декада с использованием логарифмической шкалы. Декаду часто используют в качестве единицы частотного интервала, например, если нужно описать отношение двух частот в музыке или электронике. Примерами являются отношения частот или частотные диапазоны. Отношение D двух частот f₁ и f₂ в декадах определяется как D = log10(f₂/f₁) Примеры: диапазон частот от 100 Гц до 10 000 Гц занимает log₁₀(10 000/100) = 2 декады. Выражение «на декаду» в электронике обычно означает «при увеличении частоты в 10 раз». Интервал в одну октаву Октава — относительная логарифмическая единица измерения музыкальных интервалов. Октава также используется в других областях науки и техники для выражения частотного интервала или если одной из рассматриваемых физических величин является частота. Примерами таких областей является оптика, акустика, радиоэлектроника и связь. Одна октава определяется как интервал между двумя частотами, отношение которых равно двум. Октаву можно определить по формуле n = log₂ (f₂/f₁). Например, интервал между двумя частотами 20 и 40 Гц или 25 и 50 Гц равен одной октаве. mO (миллиоктава) — безразмерная логарифмическая единица измерения музыкальных интервалов, определяемая как 1/1000 октавы. Интервал n в миллиоктавах между двумя частотами f₁ и f₂ определяется по формуле n = 1000 log₂(f₂/f₁) Цент — относительная безразмерная логарифмическая единица для измерения музыкальных интервалов, то есть, отношения двух частот. По определению, в каждом полутоне разделенного на 12 полутонов равномерного темперированного строя содержится 100 центов. Таким образом, интервал в n центов между двумя частотами f₁ и f₂ двух нот можно рассчитать как n = 1200 ∙ log₂ (f₂/f₁) ≈ 3986 log10(f₂/f₁) Иными словами, один цент — это 1/100 полутона в равномерно темперированном строе, то есть, интервала между двумя соседними клавишами фортепиано. Отметим, что цент, определенный для равномерно темперированного строя, можно использовать для измерения интервалов в любом музыкальном строе, например, в натуральном строе. Пример: если одна частота равна 440 Гц (нота ля первой октавы, A4 в научной нотации), то вторая частота на 200 центов выше будет 440 ∙ 2200/1200 ≈ 440 ∙ 1,122462048 = 493,8833 Гц (нота си первой октавы или B4 (h5) в научной нотации). Отметим, что все музыкальные интервалы, например, малая секунда, большая секунда, малая терция и т.п. является логарифмическими величинами. Centitone — относительная логарифмическая безразмерная единица измерения музыкальных интервалов. По определению это музыкальный интервал, равный двум центам, то есть, 22/1200 or 21/600. Следовательно, интервал в n centitones между двумя частотами f1 и f2 двух нот можно рассчитать как n = 600 ∙ log₂(f₂/f₁) ≈ 1993 log10(f₂/f₁) Пример: если одна частота равна 440 Гц (нота ля первой октавы, A4 в научной нотации), то вторая частота на 100 центов выше будет 440 ∙ 2200/1200 ≈ 440 ∙ 1,122462048 = 493,8833 Гц (нота си первой октавы или B4 (h5) в научной нотации). Тон в равномерно темперированном строе равен 100 centitones. Похоже, что эта единица в русском языке не используется, поэтому и слова соответствующего нет. Пусть музыканты меня поправят. Савар — относительная безразмерная логарифмическая единица измерения музыкальных интервалов. По определению один савар равен 1/1000 декады. Интервал в s саваров между двумя частотами f₁ и f₂ двух нот можно рассчитать как s = 1000 ∙ log10(f₂/f₁) Антенная техника. Логарифмическая шкала используется во многих относительных безразмерных единицах для измерения различных физических величин в антенной технике. В таких единицах измерения измеряемый параметр обычно сравниваются с соответствующим параметром стандартного типа антенны. дБи или dBi (изотропный децибел, отношение по мощности) — относительный безразмерный коэффициент усиления антенны в направлении максимума ее диаграммы направленности (графического представления направленности излучения антенны) в децибелах по отношению к усилению изотропной антенны, которая излучает одинаково во всех направлениях. Максимальный коэффициент усиления антенны этого маршрутизатора Linksys равен 2,91 дБи на частоте 2,4 ГГц. дБд или dBd (децибел относительно диполя, то есть полуволнового вибратора, отношение по мощности) — относительный безразмерный коэффициент усиления антенны в направлении максимума ее диаграммы направленности в децибелах по отношению к коэффициенту усиления полуволнового вибратора. Поскольку коэффициент усиления полуволнового вибратора равен 2,15 дБи, КУдБи = КУдБд + 2,15, где КУ — коэффициент усиления антенны. Единица дБд также используется для измерения коэффициента направленного действия антенны (КНД). дБиК или dBiC (децибел изотропный круговой, отношение по мощности) — относительный безразмерный коэффициент усиления антенны в направлении максимума ее диаграммы направленности в децибелах по отношению к коэффициенту усиления изотропного излучателя с круговой поляризацией. Между дБиК и дБи нет фиксированного соотношения, так как оно зависит от приемной антенны и поляризации сигнала. dBq (децибел четвертьволновый, отношение по мощности) — относительный безразмерный коэффициент усиления антенны в направлении максимума ее диаграммы направленности в децибелах по отношению к коэффициенту усиления четвертьволновой гибкой штыревой антенны. Используется редко, в основном в англоязычных маркетинговых материалах. 0 dBq = –0,85 дБи. дБ(м²) или dBsm (децибел квадратный метр, отношение по мощности) — относительная безразмерная логарифмическая величина, характеризующая эффективную площадь антенны относительно 1 кв. м. дБм⁻¹, дБ(м⁻¹), dBm⁻¹, или dB(m⁻¹) (децибел относительно обратного метра, отношение по мощности) — относительный безразмерный коэффициент калибровки антенны (антенный фактор). Связь и передача данных дБн или dBc (децибел несущая, отношение по мощности) — безразмерная мощность радиосигнала (уровень излучения) по отношению к уровню излучения на частоте несущей, выраженная в децибелах. Определяется как SдБн = 10 log₁₀(Pнесущей/Pмодуляции). Если величина дБн положительная, то мощность модулированного сигнала больше, чем мощность немодулированной несущей. Если же величина дБн отрицательная, то мощность модулированного сигнала меньше мощности немодулированной несущей. Электронная аппаратура звуковоспроизведения и звукозаписи dBFS (децибел относительно полной шкалы, отношение по амплитуде, англ. full scale — полная шкала) — амплитуда сигнала в децибелах относительно максимально возможного напряжения для данной цифровой системы, при котором еще не будет искажений. Если напряжение превышает этот уровень, сигнал обрезается, то есть возникает так называемый клиппинг, при котором верхушки синусоиды обрезаются. Эти величины всегда отрицательные или равны нулю (максимально допустимый уровень). Данная единица появилась в конце семидесятых годов прошлого века. dBov или dBO (децибел перегрузки, отношение по амплитуде) — амплитуда сигнала (обычно это аудиосигнал) в децибелах относительно максимума, при котором аналоговое или цифровое устройство еще способно воспроизводить сигнал без искажений в виде клиппинга. Взвешивающий псофометрический фильтр типа С, упомянутый в описании единицы dBrnC, применяется для измерения отношения сигнал/шум. Метод был разработан в Северной Америке много лет назад для оценки характеристик телефонных линий связи dBrnC (децибел контрольный шум, псофометрический фильтр типа С, от англ. decibel reference noise, C-message weighting, соотношение по амплитуде) — уровень аудиосигнала в децибелах, обычно в телефонной линии, показывающий насколько он превышает опорный уровень шума, измеряемый с использованием псофометрического взвешивающего фильтра типа С. Данный фильтр используется, в основном, в Северной Америке, а в европейских странах обычно используют другой метод оценки шума. Взвешивающий фильтр используется в связи с тем, что шум содержит различные нерегулярные составляющие в широком диапазоне частот, причем в телефонной линии шум максимально мешает приему только в диапазоне частот голоса. Фильтр помогает правильно измерить влияние шума на качество приема речевого сигнала. dBrnC0 (децибел контрольный шум 90 дБм, псофометрический фильтр типа С, откорректированный относительно точки с нулевым уровнем передачи) (от англ. decibel reference noise 90 dBm, C-message weighting, corrected to the point of zero transmission level). Точка измерения относительного уровня мощности (TLP — transmission level point) — это произвольно выбираемая в схеме связного оборудования точка, в которой может быть измерен сигнал и для которой задана номинальная мощность тестового сигнала. Точка уровня передачи 0 TLP или 0 дБм — это такая точка в системе, в которой номинальная мощность тестового сигнала равна 0 дБм или 1 мВт на стандартной испытательной частоте 1004 Гц. dBTP (децибел реальных пиковых значений, амплитудное соотношение, от англ. decibel true peak) — максимально допустимый уровень истинных пиков — пиковая амплитуда сигнала в децибелах относительно максимума для данного устройства, при превышении которого сигнал обрезается (клиппинг). Значения всегда отрицательные или нулевые (полная шкала). Другие единицы и величины Порядок величины — шкала соотношений между двумя величинами, обычно записываемых в виде степеней 10. Например, числа 35 и 53 принадлежат к одному порядку величины, равному 1. Другим примером использования порядка в обычной речи является фраза «У нее шестизначный доход», то есть доход в определенной валюте выражается числами с шестью знаками. В этом случае порядок величины равен 5. Иными словами, порядок величины — это приблизительное положение этой величины на логарифмической шкале. Фраза «Диаметр Юпитера на порядок больше диаметра Земли» — еще один пример использования порядка величины в разговорном языке. Фраза означает, что диаметр Юпитера приблизительно в 10 раз (точно в 11,209 раз) больше диаметра Земли. То есть, в разговорном языке «на порядок больше» означает «примерно в 10 раз больше, а «на два порядка меньше» означает «примерно в 100 раз меньше». В этой чашке кофе pH = 4.8 pH — водородный показатель, то есть относительная логарифмическая мера концентрации ионов водорода в водном растворе. Шкала pH используется для указания кислотности или щелочности водных растворов. По определению, pH = – log₁₀(aH+) = log₁₀(1/aH+), где aH+ — активность водородных ионов в растворе. Например, у лимонного сока pH = 2,2, а у дистиллированной воды pH = 7.0. У основных растворов pH > 7. Относительное отверстие N в оптике и фотографии — мера светопропускания объектива. Это относительная логарифмическая единица, определяемая как отношение фокусного расстояния объектива f к диаметру его входного зрачка D N = f/D. Во всех фотографических объективах имеется диафрагма, предназначенная для изменения относительного отверстия. Шкала регулировки диафрагмы на фотообъективах с ручной регулировкой традиционно градуируется в дискретных числах диафрагмы. При изменении диафрагмы на одно деление в объективах с ручной регулировкой количество света, которое попадает в камеру, изменяется вдвое. В современных объективах используют стандартную шкалу диафрагм (f/1, f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22, f/32, f/45, f/64, f/90, f/128 и так далее). Отношение между соседними числами в этой последовательности равно приблизительно √2 (квадратному корню из двух или 1,414). Если D1 и D2 — два относительных отверстия, не находящиеся рядом на шкале, то соотношение между ними определяется формулой D₂ = (√2)ⁿ ∙ D₁ Или На этом объективе «рыбий глаз» с ручной регулировкой установлена диафрагма 5,6 (√2)ⁿ = D₂/D₁ Или по определению логарифма, log(√2) (D₂/D₁) = n Определим, например, насколько более светосильным является объектив с относительным отверстием f/1,4 по сравнению с объективом, у которого относительное отверстие равно f/5,6. Если посмотреть на последовательность чисел шкалы диафрагм, то мы видим, что между f/1,4 и f/5,6 четыре деления. Проверим этот вывод по приведенной выше формуле: (√2)⁴ ∙ 1,4 = 4 ∙ 1,4 = 5,6. Как видно, значения диафрагм располагаются на логарифмической шкале! Подробнее об экспозиции, относительном отверстии и других параметрах, используемых при фотосъемке Существует множество других относительных логарифмических единиц, таких как оптическое поглощение в химии и физике, видимая звездная величина небесного тела в астрономии, соотношение между интенсивностью ощущения и интенсивностью раздражителя в психофизиологии и многие другие. Примеры абсолютных логарифмических единиц и величин в децибелах с суффиксами и опорными уровнями Мощность, уровень сигнала (абсолютные) дБм, дБмВт или dBm (децибел милливатт, отношение по мощности) — абсолютная мощность в децибелах относительно опорного уровня мощности в 1 мВт. Мощность в дБм = 10log₁₀(PВЫХ/1мВт) где PВЫХ — мощность, измеренная в милливаттах. Мощность, выделяемая в нагрузке, зависит от приложенного напряжения и импеданса нагрузки. Wi-Fi передатчик этого маршрутизатора Linksys обеспечивает максимальную мощность 19,98 дБм на частоте 2,4 ГГц и 22,96 дБм на частоте 5 ГГц. дБВт или dBW (децибел ватт, отношение по мощности) — абсолютная единица мощности с опорным уровнем 1 Вт. Например, мощность передатчика, измеренная в децибелах, равна +40 дБВт, что составляет 10 кВт. Электрический ток (абсолютный) дБмкА, дБ(мкА), dBμA или dB(μA) (децибел микроампер, амплитудное соотношение) — абсолютная величина тока с опорным уровнем 1 мкА. Напряжение (абсолютное) dBu или dBv (децибел относительно опорного напряжения 0,775 В, амплитудное соотношение) — абсолютное среднеквадратичное значение напряжения в децибелах относительно опорного напряжения 0,775 В, соответствующего мощности 0 дБм или 1 мВт на нагрузке 600 Ом (600 Ом ∙ 0,001 Вт) 1/2 = (0.6) 1/2 ≈ 0,775 В ≈ –2,218 dBV. дБВ, dBV или dB(VRMS) (децибел вольт, амплитудное соотношение) — абсолютное напряжение в децибелах относительно 1 В, от импеданса не зависит. Чувствительность этого микрофона Shure PG48 составляет -53,5 дБВ/Па или 2,10 мВ/Па (1 Па = 94 дБ SPL) дБмВ, dBmV или dB(mVRMS) (децибел милливольт, амплитудное соотношение) — абсолютное напряжение в децибелах относительно 1 мВ, используется для измерения сигналов в радиочастотных и низкочастотных кабелях. То есть, dBmV = 20log₁₀(VВЫХ/1мВ) где VВЫХ выражено в мВ. Выражение показывает, что dBmV не зависит от импеданса. Поскольку это соотношение двух напряжений, можно измерять как пиковое, так и среднеквадратичное значение. Главное, чтобы единицы измерения были одинаковыми. Опорное напряжение 1 мВ. дБмкВ, dBμV или dBuV (децибел микровольт, амплитудное соотношение) — абсолютное напряжение в децибелах относительно 1 мкВ, используется для измерения сигналов в радиочастотных и низкочастотных кабелях. То есть, дБмкВ = 20log₁₀(V ВЫХ/1мкВ) где VВЫХ выражено в мкВ. Выражение показывает, что дБмкВ не зависит от импеданса. Поскольку это соотношение двух напряжений, можно измерять как пиковое, так и среднеквадратичное значение. Главное, чтобы единицы измерения были одинаковыми. Опорное напряжение 1 мкВ. Электрическое сопротивление (абсолютное) дБОм, dBohm или dBΩ (децибел ом, амплитудное соотношение) — абсолютное сопротивление в децибелах относительно 1 Ом. Эта единица измерения удобна, если рассматривают большой диапазон сопротивлений. Например, 0 dBΩ = 1 Ω, 6 dBΩ = 2 Ω, 10 dBΩ = 3,16 Ω, 20 dBΩ = 10 Ω, 40 dBΩ = 100 Ω, 100 dBΩ = 100 000 Ω, 160 dBΩ = 100 000 000 Ω и так далее. Акустика (абсолютный уровень звука, звуковое давление или интенсивность звука) dB SPL (децибел, уровень звукового давления, амплитудное соотношение) — амплитуда звукового давления относительно опорного значения 20 мкПа, соответствующего порогу слышимости здорового молодого человека. В этих единицах выражается громкость звука, например, болевой порог уровня звука составляет 120–140 dB SPL. SPL — от англ. sound pressure level — уровень звукового давления. Отметим, что очень часто суффикс SPL опускают и говорят о громкости звука просто в децибелах (дБ). Тем не менее, это абсолютная единица и ее всегда можно перевести в паскали или иные единицы звукового давления. dB SIL (децибел, интенсивность звука, соотношение по мощности) — абсолютная логарифмическая единица интенсивности звука относительно порога слышимости человека в воздухе 10⁻¹² Вт/м². SIL — от англ. sound intensity level — уровень интенсивности звука. dB SWL (децибел, уровень мощности звука, отношение по мощности) — логарифмическая единица абсолютного уровня мощности звука, измеренного относительно опорной мощности 10⁻¹² Вт или 1 пВт. Большинство профессиональных наушников могут создавать звуковое давление, превышающее 85 dB(A), которое является максимально допустимым, если звук воздействует на человека в течение всего рабочего дня. dBA или dB(A) (децибел, с весовым фильтром типа А, амплитудное соотношение) — уровень звукового давления, измеренный со взвешивающим фильтром типа А относительно звукового давления 20 мкПа, что соответствует порогу слышимости. Существуют различные взвешивающие фильтры, используемые в различных диапазонах частоты и громкости. Фильтр типа А предназначен для измерения относительно тихих звуков, причем они должны быть синусоидальной формы без искажений. Фильтры B и C рассчитаны на измерение более громких звуков, а фильтр типа D рассчитан на измерение сильного шума авиационных двигателей. dBB или dB(B) (децибел, с весовым фильтром типа B, амплитудное соотношение) — уровень звукового давления, измеренный со взвешивающим фильтром типа B относительно звукового давления 20 мкПа, что соответствует порогу слышимости. dBC или dB(C) (децибел, с весовым фильтром типа C, амплитудное соотношение) — уровень звукового давления, измеренный со взвешивающим фильтром типа B относительно звукового давления 20 мкПа, что соответствует порогу слышимости человека. dB HL (децибел, пороговый уровень слуха, амплитудное соотношение) — абсолютное звуковое давление в децибелах, измеренное относительно порога слуха 20 мкПа. Используется при проверке слуха. В данном случае 0 dB HL означает очень тихий звук, а 90–110 dB HL — очень громкий звук. Обратите внимание на то, что единицы dB HL и dB SPL похожи по определению. Однако это разные единицы. С помощью dB SPL измеряется звуковое давление без учета особенностей слуха человека. С помощью dB HL измеряется звуковое давление при прослушивании чистого тона на разных частотах с учетом особенностей восприятия их человеческим ухом. Эти частоты для разных уровней dB HL и dB SPL приводятся в аудиометрических таблицах. Радиолокация. Абсолютные значения по логарифмической шкале используются для измерения радиолокационной отражаемости по сравнению с какой-либо опорной величиной. dBZ или dB(Z) (амплитудное соотношение) — абсолютный коэффициент радиолокационной отражаемости в децибелах относительно минимального облака Z = 1 мм⁶•м⁻³. 1 dBZ = 10 log (z/1 мм⁶ м³). Эта единица показывает количество капель в единице объема и используется метеорологическими радиолокационными станциями (метео-РЛС). Информация, полученная при измерениях в сочетании с другими данными, в частности, результатами анализа поляризации и допплеровского сдвига, позволяют оценить что происходит в атмосфере: идет ли дождь, снег, град, или летит стая насекомых или птиц. Например, 30 dBZ соответствует слабому дождю, а 40 dBZ — умеренному дождю. dBη (амплитудное соотношение) — абсолютный фактор радиолокационной отражаемости объектов в децибелах относительно 1 см²/км³. Эта величина удобна, если нужно измерить радиолокационную отражаемость летающих биологических объектов, таких как птицы, летучие мыши. Метео-РЛС часто используются для наблюдения за подобными биологическими объектами. дБ(м²), dBsm или dB(m²) (децибел квадратный метр, амплитудное соотношение) — абсолютная единица измерения эффективной площади рассеяния цели (ЭПР, англ. radar cross-section, RCS) по отношению к квадратному метру. Насекомые и слабо отражающие цели имеют отрицательную эффективную площадь рассеяния, в то время как большие пассажирские самолеты — положительную. Связь и передача данных. Абсолютные логарифмические единицы используются для измерения различных параметров, связанных с частотой, амплитудой и мощностью передаваемых и принимаемых сигналов. Все абсолютные значения в децибелах можно преобразовать в обычные единицы, соответствующие измеряемой величине. Например, уровень мощности шумов в dBrn можно преобразовать непосредственно в милливатты. дБГц, dBHz, dB-Hz или dB(Hz) (децибел герц, соотношение по амплитуде) — абсолютная единица измерения ширины полосы пропускания в децибелах относительно 1 Гц. Например, 20 дБГц соответствует полосе 100 Гц, а 60 дБГц соответствует полосе 1 МГц. Эта единица обычно используется для оценки общих потерь в каналах связи. Также единица используется для измерения отношения мощности цифрового сигнала на входе приемника к плотности мощности шума (C/N₀). Здесь плотность мощности шума N₀ измеряется в дБГц. dBrn или dB(rn) (децибел опорный шум, отношение по мощности, от англ. reference noise) — абсолютная логарифмическая величина для измерения взвешенного шума относительно мощности в 1 пиковатт. В скобках обычно указывается использование различных взвешивающих фильтров или частотного диапазона. Эта единица удобнее, чем dBm для измерения шума, так как мощность шума обычно значительно меньше, чем 1 мВт. 0 dBrn = –90 dBm. Преобразование dBrn в dBm: dBrn = dBm + 90 dB. Другие абсолютные логарифмические единицы. Таких единиц много в разных отраслях науки и техники и здесь мы приведем лишь несколько примеров. Шкала магнитуды землетрясений Рихтера содержит условные логарифмические единицы (используется десятичный логарифм), используемые для оценки силы землетрясения. Согласно этой шкале магнитуда землетрясения определяется как десятичный логарифм отношения амплитуды сейсмических волн к произвольно выбранной очень малой амплитуде, которая представляет магнитуду 0. Каждый шаг шкалы Рихтера соответствует увеличению амплитуды колебаний в 10 раз. dBr (децибел относительно опорного уровня, соотношение по амплитуде или по мощности, задается явным образом) — логарифмическая абсолютная единица измерения какой-либо физической величины, задаваемой в контексте. dBSVL — колебательная скорость частиц в децибелах относительно опорного уровня 5∙10⁻⁸ м/с. Название происходит от англ. sound velocity level — уровень скорости звука. Колебательная скорость частиц среды иначе называется акустической скоростью и определяет скорость, с которой движутся частицы среды при их колебаниях относительно положения равновесия. Опорная величина 5∙10⁻⁸ м/с соответствует колебательной скорости частиц для звука в воздухе. Автор статьи: Анатолий Золотков Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Преобразование dBm в мВт



Иногда нужно определить мощность передатчика не в dBm а в милливаттах. Чтобы быстрее преобразовать можно использовать данную таблицу:



dBm	мW
0	1
1	1,3
2	1,6
3	2
4	2,5
5	3,2
6	4
7	5
8	6
9	8
10	10
11	13
12	16
13	20
14	25
15	32
16	40
17	50
18	63
19	79
20	100
21	126
22	158
23	200
24	250
25	316
26	398
27	500
28	630
29	800
30	1000



Для начинающих несколько слов о непонятных для многих единицах измерения принятых в антенной технике и радиотехнике высоких частот.

• dB (дБ) — децибел. В общем случае логарифмическая единица отношений чего либо. Заменяет собой такое понятие как «разы». Т.е. это не абсолютная величина типа вольт или ватт, а относительная, как например проценты.



  N_p(dB) = 10 lg (P₁/P₂)

  Например, если уровень сигнала возрос в 1000 раз по мощности, то это соответствует +30 dB (говорят сигнал возрос на 30 дБ). Применение такой единицы измерения отношений, позволяет заменить умножение/деление на сложение/вычитание при подсчете усиления/ослабления. Пример… В фидере сигнал был ослаблен в 4 раза, а усилитель его повысил в 220 раз. Тогда в системе фидер-усилитель сигнал усилился в 220 / 4 = 55 раз. В децибелах расчет проще 23 — 6 = 17 дБ.

• dBm (дБм). Иногда удобно какую либо величину принять за эталон (нулевой уровень) и относительно ее измерять уровень уже в децибелах. Так, если принять за нулевой уровень — 1мВт и относительно его измерять, то появляется такая единица измерения как дБм(1мВт = 0 дБм). Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, dBm — это мера мощности. В ней измеряют уровень слабых сигналов (в том же «палкомере» модема), чувствительность приемников, мощность передатчиков  и т.п. Например уровень в 50 мкВ на 50-омном входе приемника соответствует уровню мощности 5·10^-8 мВт или -73 дБм. Измерять чувствительность в единицах мощности более удобно, чем в единицах напряжения, так так нам приходится иметь дело с сигналами разной формы, в том числе шумовыми. К тому же, мы избавляемся от необходимости каждый раз уточнять, каково входное сопротивление приемника. Например, пороговая мощность большинства «свистков», при которой они еще коннектятся с базовой станцией около -110 dBm. Мощность передатчика тоже можно измерять в dBm. Например мощность Wi Fi роутера в 100 мВт равна 20 dbm.

• dBi (дБи). Единица измерения усиления антенн относительно «эталонной» антенны. За такую эталонную антенну принят так называемый изотропный излучатель — идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%. Излучение сигнала таким излучателем происходит с равномерной интенсивностью во все стороны. Такой антенны в природе не существует, это виртуальный объект, однако, очень удобный в качестве эталона для измерения параметров реальных антенн. Существует еще одна единица: dBd — здесь за эталон принят полуволновой диполь. Однако, использование dBi предпочтительнее, т.к. в этом случае проще расчет энергетического баланса трассы радиосвязи. dBi — это относительная единица, ничем по сути от простого децибела не отличима, кроме определения эталона, относительно которого и идет отсчет. Принципиальной разницы между dBi и dBd нет — усиление в dBi = усилению в dBd + 2.15 dB. В старых радиолюбительских книжках и журналах усиление антенн измеряют просто в децибелах. В этом случае чаще всего имеется ввиду усиление относительно полуволнового вибратора, т.е. оно эквивалентно dBd. Измерение относительно изотропного излучателя изначально использовалось только в США, но в последнее время распространилось во всем мире, поэтому во избежании путаницы сейчас, если речь идет об усилении антенны, правилом хорошего тона считается использование децибела с суффиксом — dBi или dBd.



 В принципе за «нулевой уровень» можно принять любую величину. Так на свет появляются такие звери как «дБмкВ» (напряжение — отношение к одному микровольту), «дБВт» (мощность — отношение к одному ватту). В акустике за нулевой уровень звука принято звуковое давление 2·10^-5 Па — порог слышимости. При этом там не стали заморачиваться с довеском к «дБ», а прямо так и измеряют уровень звука в децибелах. Так сложилось исторически, потому что децибелы впервые применялись именно в области акустики. Но надо иметь ввиду — это как бы не «чистые» относительные децибелы, а «звуковые» — абсолютные. Например, шум реактивного самолета с расстояния 25 м равен 140 дБ, а 0 дБ — это порог слышимости. Часто можно встретить единицу под именем dBA. Она специально придумана для измерений интенсивности шумов. Величина дБА — уровень звукового давления, измеренный в «звуковых» децибелах при помощи шумомера, содержащего корректирующую цепочку, имитирующую чувствительность человеческого уха, что дает возможность получать отсчеты более соответствующие реальной слышимости шума.

Вообще, люди начали использовать децибелы для измерения различных вещей не просто так. Еще в XIX веке психофизиологами Эрнстом Вебером и Густавом Фехнером было установлено, что “сила ощущения p пропорциональна логарифму интенсивности раздражителя S”. Это относится к звуку, освещенности, тактильным ощущениям.
В технике проводной связи используют другую единицу — Непер. Неперы определяются не через десятичный, а через натуральный логарифм. Может это и правильнее, ведь многие законы природы основаны на числе Эйлера, которое является основанием натурального логарифма. Но все-таки мы пользуемся децибелами.

При расчетах все эти dB, dBi, dBm по сути своей все являются децибелами, т.е. суммируются (если усиление) или вычитаются (если затухание), но dBm имеет приоритет как мера мощности сигнала. Например:

Уровень на входе приемника(dBm) = Мощность передатчика(dBm) + Усиление антенн(dBi) — Ослабление сигнала(dB)

Неискушенный аноним обычно теряется при виде такого изобилия разновидностей децибел. Но затем приходит понимание, что это приносит упрощение в расчетах.

Соотношение мощности в мВт и дБм

дБ это отношение двух мощностей. Например для потерь (затухания) в отрезке оптического волокна мы можем получить значение на входе в отрезок и на его выходе.

Если мы имеем измеренные мощности в линейных единицах (например в Ваттах — Вт), то значение потерь в дБ рассчитывается по формуле:

потери (дБ) = 10 lg (мВт1/мВт2)
Когда обе мощности равны, потери составляют 0дБ, т.е. потерь нет(ну конечно не может такого быть 🙂

Если мы оперируем абсолютными уровнями, измеренными по отношению к 1 милливатту (мВт), то они выражаются в дБм, и вычисляются следующим образом:

Уровень мощности (дБм) = 10 lg(мВт/1 мВт)

Для «бытовых» нужд, чтобы не пересчитывать мВт в дБм и наоборот, предлагаем готовую таблицу соответствия:

дБ	Мощность, мВт
0	1.0
1	1.3
2	1.6
3	2.0
4	2.5
5	3.2
6	4.0
7	5.0
8	6.3
9	7.9
10	10.0
11	12.6
12	15.8
13	20.0
14	25.1
15	31.6
16	39.8
17	50.1
18	63.1
19	79.4
20	100.0
21	125.9
22	158.5
23	199.5
24	251.2
25	316.2
26	398.1
27	501.2
28	631.0
29	794.3
30	1000.0
31	1258.9
32	1584.9
33	1995.3
34	2511.9
35	3162.3
36	3981.1
37	5011.9
38	6309.6
39	7943.3
40	10000.0
41	12589.3
42	15848.9
43	19952.6
44	25118.9
45	31622.8
46	39810.7
47	50118.7
48	63095.7
49	79432.8
50	100000.0

Почему уровень сигнала на телефонах отрицательный и измеряется в dBm, а не ваттах? | Сотовая связь наизнанку

Одним из главных условия качественной голосовой связи и высоких скоростей на мобильном телефоне является хороший уровень принимаемого от станции сигнала. Чем он выше, тем меньше информации потеряется на пути к нам, и более скоростные методы передачи данных можно применять. И для оценки этого важного параметра на главном экране даже имеется специальный индикатор 📶

Почему мощность в сотовой связи измеряют в dBm, а не ваттах

Более искушённые пользователи наверняка встречали в настройках смартфона или специальных программах вроде Netmonitor не просто шкалу, а даже конкретное значение принимаемого сигнала. Это могли быть -70 dBm, -95 dBm, -105 dBm — что-то в этом духе. И здесь возникают два вопроса: почему значения отрицательные и что это за dBm, а не ватты. Все мы знаем со времён школьной скамьи, что мощность измеряется в ваттах, а при чём тут какие-то dBm?

Ответ на эти вопросы объясняется одним словом — «удобство«. Безусловно любое значение принимаемого сигнала на телефоне можно представить в виде ватт, но на практике такие выражения были бы слишком громоздкими.

В телекоммуникациях для удобства мощность измеряют в dBm, а не ваттах с приставками или в виде степеней

Связано это с широким диапазоном применяемых/используемых в сотовой связи мощностей. Выходная мощность базовой станции, к примеру, может быть около 20 Вт. А телефону от этого значения достанутся совсем крохи в районе 100 нВт. Можно перевести это значение в степень, но получится не на много лучше 10 в -10-ой степени.

Поэтому в области связи принято использовать логарифмическую шкалу, упрощающую обозначение сильно отстоящих друг от друга величин. С использованием dBm указанные выше цифры примут более понятный вид: излучение станции = 43 dBm, а на приёме телефона -70dBm. Ниже в таблице я показал связь между dBm, а также выражениями мощности со степенью и с приставками Си.

Так соотносятся величины через приставку Си, степени и dBm

Конечно же, со стороны может проще показаться использование обычных величин даже с приставками. Но, поверьте, постоянно оперировать такими значениями неудобно. И всё мировое сообщество свзистов договорилось использовать dBm.

А от куда же появились отрицательные значения? Ответ также прост: Единицы dBm — это не абсолютная, а относительная величина. За отправную точку выбрано значение 0,001 Вт = 0dBm. Если значение мощности выше этого порога, то мощность в dBm — положительная. Когда мощность ниже 1мВт, то значение в dBm отрицательное.

Надеюсь, что объяснил максимально просто. Если остались вопросы — пишите в комментариях 🖐

Понравилась статья? Подписывайтесь и оставляйте лайки 👍

РАЗНИЦА МЕЖДУ ДБ И ДБМ | СРАВНИТЕ РАЗНИЦУ МЕЖДУ ПОХОЖИМИ ТЕРМИНАМИ — НАУКА

дБ против дБм дБ и дБм — единицы измерения звука и акустики. Обозначения дБ и дБм используются для обозначения децибел и отношения между уровнем децибел и стандартным уровнем децибел в 1 милливатт. Е

дБ против дБм

дБ и дБм — единицы измерения звука и акустики. Обозначения дБ и дБм используются для обозначения децибел и отношения между уровнем децибел и стандартным уровнем децибел в 1 милливатт. Единица децибела используется для измерения уровня силы звука волны. Эти устройства широко используются в областях, связанных с акустикой и радиотехникой. В этой статье мы собираемся обсудить, что такое дБ и дБм, их определения, применение дБ и дБм, сходства и различия между дБ и дБм.

Децибел

Базовая единица децибела — «бел», которая используется очень редко. Единица децибела напрямую связана с интенсивностью волны. Интенсивность волны в точке — это энергия, переносимая волной в единицу времени на единицу площади в этой точке. Единица децибел используется для измерения уровня интенсивности волны.

Значение в децибелах — это логарифмическое отношение интенсивности волны к определенной контрольной точке. Для звуковых волн ориентиром является 10^-12 ватт на квадратный метр. Это минимальный порог слышимости человеческого уха. Уровень интенсивности звука в этой точке равен нулю.

Децибел — очень полезный режим, когда дело касается таких полей, как усилители. Этот метод можно использовать для преобразования умножений и соотношений в операции вычитания и сложения. Децибел — безразмерная единица. Децибел не может быть увеличен с использованием основных размеров [L], [T] и [M]. Мощность, переносимая волной, зависит от амплитуды волны для классической волны. Нижний порог 10^-12 ватт на квадратный метр, используемый в качестве точки отсчета для значения децибел, — это самый низкий уровень мощности, достаточный для стимуляции слуха в человеческом ухе.

дБм или дБмВт

дБм также известен как дБмВт — это обозначение, используемое для обозначения отношения двух уровней мощности. В децибелах используется нижний пороговый уровень мощности 10.^-12 Вт, как опорный уровень мощности. Блок дБм использует 1 мВт в качестве опорного уровня мощности вместо 10^-12 используемые ватты в дБ.

Формула для расчета уровня интенсивности звука относительно 1 милливатта: дБм = 10 log (p / 10^-3) где p — мощность, излучаемая на единицу площади. дБм также является безразмерной единицей, которую нельзя выразить с помощью основных размеров. дБм — это единица, широко используемая в области радиотехники для измерения уровней звука.

В чем разница между дБ и дБм? • Блок дБ использует нижний порог мощности слуха, как опорный уровень мощности, в то время как дБм использует 1 мВт в качестве опорного уровня мощности. • Одинаковый уровень мощности, измеренный отдельно для дБ и дБм, дает разницу в 9 дБ.

Мощный wifi роутер: методы повышения мощности передатчика

В данном обзоре мы попытаемся ответить на вопрос: достаточно ли установить мощный WiFi роутер, чтобы повысить дальность беспроводной связи? Проблема заключается в следующем. Связь между компьютером и роутером подразумевает двустороннюю передачу данных. То есть, обязательно будет использоваться радиопередатчик, установленный в Wi-Fi-карте компьютера. Но мощность последнего, в большинстве случаев, увеличить выше определенного порога – нельзя.
Дело тут, как ни странно, не в физике. В определенных целях (может быть, для охраны здоровья или еще чего-то), был принят интересный закон. Согласно ему, значение мощности передатчика для абонентских Wi-Fi-устройств – ограничивается явно. Мощность передатчика не может превышать 20 dBm.

Домашняя Wi-Fi-сеть

Рассмотрим небольшой пример. Устройство TL-WN7200ND является адаптером Wi-Fi для компьютера. Мощность его передатчика, согласно некоторым источникам, составляет 26 dBm (0,4 Ватт). Ну а подобное значение – означает вчетверо большую мощность, чем 20 dBm (0,1 Ватт). Поэтому, драйвер под Windows для этого адаптера – содержит соответствующую «поправку». Которую нельзя отключить.
Таким образом, если установить WiFi роутер самый мощный из всех, что можно купить сейчас, на дальности связи это положительно не отразится. Проблема останется в абонентских устройствах. Теоретически, можно и «разблокировать» драйвер. Только помните, что подобные действия – будут прямым нарушением законодательства (и, в частности, санитарных норм). Что вряд ли понравится всем пользователям без исключения.
Дополнительно, заметим, что для роутеров – тоже есть похожее ограничение. Мощность передатчика базового устройства не должна превосходить 24 dBm (0,25 Ватт).
Методов повысить дальность связи «законно» — есть два: подключить узконаправленную Wi-Fi-антенну, либо, установить еще один роутер (ретранслятор).

Повышение дальности связи «законно»

Может ли пассивная антенна усиливать сигнал?

Если не учитывать потери в проводе, то усиление «всенаправленной» антенны – ровно ноль децибел. Теперь представьте, что диаграмму направленности «сузили» до полупространства. Было все пространство, а осталась половина – и интенсивность увеличилась вдвое. При той же самой мощности передатчика.
Существуют антенны с очень узким «охватом» пространства и с большим усилением. Если удвоение интенсивности обозначается надписью «+3 Дб», то умножение в четыре раза – это «+6 Дб», и т.д. Мощный роутер, в большинстве случаев, не понадобится. Вопрос в том, где именно в квартире необходимо получить Wi-Fi.
Если достаточно, чтобы сеть Wi-Fi была доступна внутри одной комнаты, то в углу закрепляют антенну с 90-градусной диаграммой. Больше – ничего не потребуется. Интенсивность в результате вырастет в четыре раза (если сравнивать с обычной штыревой антенной).

Антенна с диаграммой направленности 90 градусов

Конечно, для выполнения этого – антенна роутера должна быть съемной (обычно используется разъем SMA). Таким же способом решают проблему низкой мощности передатчика и в абонентских устройствах. Впрочем, это хорошо подходит только для настольных ПК.
Cамый мощный роутер Wi-Fi, который выпускают серийно, имеет мощность передатчика 0,6 Ватт. В России разрешено, как мы уже говорили, максимум 0,25 Ватт, но интенсивность можно в разы повысить при помощи «хитрой» антенны.

Wi-Fi-ретрансляторы

Принцип работы ретранслятора Wi-Fi, или репитера, понятен из следующей схемы:

Принцип работы репитера

Собственно, репитер – устройство, которое тоже, как роутер, придется настраивать. Беспроводных сетей в одной точке пространства может быть несколько, а «ретранслировать» устройство будет одну из них (нужную пользователю).
Большинство офисных роутеров, наделенных Wi-Fi-модулем, можно использовать как репитер. Мощность WiFi роутера, используемого в качестве репитера – это очень важный параметр. Но еще важнее совместимость (то есть, репитер должен поддерживать требуемый протокол Wi-Fi-связи). Рассмотрим пример настройки.
Устанавливая параметры беспроводной сети, надо выбрать режим работы: Universal Repeater. Другие настройки, такие как ширина диапазона (20 МГЦ или 40), скорость передачи данных и т.д. – должны полностью совпадать с параметрами «ретранслируемой» Wi-Fi-сети:

Настройка роутера в режим «репитер»

Дальше, применив сделанные настройки (нажав «Survey»), увидим список Wi-Fi-сетей:

Список доступных беспроводных сетей

Здесь надо выбрать одну требуемую сеть, нажать «Connect» и следовать указаниям мастера настройки. Если в беспроводной сети используется шифрование, то пароль и протокол для него – устанавливают на вкладке «Wireless Security». Как бы, и все. Успешной настройки!

Методы повышения мощности передатчика

Система принятых обозначений

Вообще, как известно, единица мощности – один Ватт, и мощность надо обозначать Ваттами. В радиотехнике принято использовать еще одну шкалу, в так называемых «Децибелах на милливатт», dBm.
Ноль dBm – это 1 милливатт. Три dBm – 2 мВт. И так далее. Можно запомнить опорные значения: 20 dBm равно 100 мВт (или, 0,1 Вт), а 23 dBm – это 0,2 Ватта.
Производитель приводит значение мощности передатчиков именно в «dBm» (что легко перевести в Ватты, если это требуется).

Повышение мощности передатчиков Wi-Fi

Прежде, необходимо узнать, как увеличить мощность роутера «программно». В настройках обычно задано не максимальное ее значение.

Установка мощности передатчика в роутерах D-Link

То есть, рекомендованная последовательность действий – следующая:

1. Нужно установить максимальное значение мощности в роутере
2. Затем, надо пытаться «программно» повысить мощность в абонентских устройствах
3. Если этих мер окажется недостаточно, вместо внешней пассивной антенны – подключают усилитель Wi-Fi с внешней антенной (либо, активную антенну)

Усилитель или активную антенну – можно подключить и к роутеру, и к абонентским устройствам. Выглядит эта «оснастка» примерно так:

Усилитель Wi-Fi + обычная штыревая антенна

Выходная мощность усилителей обычно составляет единицы Ватт (2 Вт либо 4 Вт). Как мы уже говорили, использование подобных решений – нарушает требования закона.
Дополнительно, заметим следующее. Использование передатчиков мощностью более 20 dBm (либо, больше, чем 24 dBm для базового устройства) – противоречит санитарным требованиям. То есть, вредит здоровью.

Обзор Wi-Fi-адаптеров с «завышенной» мощностью – здесь:

http://youtu.be/kl7RR3MV9zk

Предыдущая

AsusДоступ в Интернет через маршрутизатор

Следующая

РостелекомНастраиваем роутер Sagemcom fast 2804 V7 под соединение ETTH

Миливатт — это… Что такое Миливатт?

О типе морских побережий см. Ватты

Ватт (обозначение: Вт, W) — в системе СИ единица измерения мощности.

Различают механическую, тепловую и электрическую мощность:

• в механике 1 ватт равен мощности, при которой за 1 секунду времени совершается работа в 1 джоуль.
• 1 ватт мощности теплового потока эквивалентен механической мощности в 1 ватт.
• 1 ватт активной электрической мощности также эквивалентен механической мощности в 1 ватт и определяется как сила постоянного электрического тока в 1 ампер при напряжении 1 вольт.

Единица названа в честь шотландско-ирландского изобретателя-механика Джеймса Уатта (Ватта), создателя универсальной паровой машины.

С другими единицами СИ ватт связан следующими соотношениями:

Вт = Дж / с = кг·м²/с³

Перевод в некоторые другие единицы измерения мощности:

1 Вт = 10⁷ эрг/с ≈ 0,102 кгс·м/с ≈ 1,36×10⁻³л. с.

Кратные и дольные единицы

Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.

Кратные				Дольные
величина	название	обозначение		величина	название	обозначение
101 Вт	декаватт	даВт	daW	10−1 Вт	дециватт	дВт	dW
102 Вт	гектоватт	гВт	hW	10−2 Вт	сантиватт	сВт	cW
103 Вт	киловатт	кВт	kW	10−3 Вт	милливатт	мВт	mW
106 Вт	мегаватт	МВт	MW	10−6 Вт	микроватт	мкВт	µW
109 Вт	гигаватт	ГВт	GW	10−9 Вт	нановатт	нВт	nW
1012 Вт	тераватт	ТВт	TW	10−12 Вт	пиковатт	пВт	pW
1015 Вт	петаватт	ПВт	PW	10−15 Вт	фемтоватт	фВт	fW
1018 Вт	эксаватт	ЭВт	EW	10−18 Вт	аттоватт	аВт	aW
1021 Вт	зеттаватт	ЗВт	ZW	10−21 Вт	зептоватт	зВт	zW
1024 Вт	йоттаватт	ИВт	YW	10−24 Вт	йоктоватт	иВт	yW
применять не рекомендуется

Wikimedia Foundation. 2010.

Ватт в преобразование в дБм

Ватт в преобразование в дБм

Этот калькулятор преобразования используется для преобразования мощности в ваттах (Вт) в мощность в децибел-милливаттах (дБм). Он дает быстрые и точные результаты на основе введенных значений. Сначала введите значение в ваттах в пустое текстовое поле. Нажмите кнопку «Преобразовать», чтобы начать преобразование из ватт в дБм. Результат отображается под элементами управления в децибел-милливаттах. Если вы хотите выполнить новое преобразование, используйте кнопку «Сброс», чтобы стереть все данные предыдущих расчетов из преобразователя.

Пример;

Преобразование 350 Вт в дБм

Решение

Первая процедура — ввести значение в ваттах (350) в пустое текстовое поле. Нажмите кнопку «Конвертировать», чтобы получить результаты в дБм как;

350 Вт = 55,440680444 децибел-милливатт

Это означает, что в 350 Вт имеется 55,440680444 децибел-милливатт.

Используйте ту же процедуру при преобразовании новых значений в ватты, чтобы получить соответствующие результаты в децибел-милливаттах.

Кнопка «Сброс» увеличивает гибкость преобразователя ватт в дБм, поскольку он может выполнять только одно преобразование за раз.

Как преобразовать ватт в дБм?

P (дБм) = 10 log ₁₀ (1000 P (Вт) / 1 Вт)

P (дБм) = 10 log ₁₀ (P (Вт) / 1 Вт) + 30

Мощность в децибел-милливаттах рассчитывается как 10, умноженное на десятичный логарифм 1000, умноженный на мощность в ваттах. Затем результат делится на 1 Вт.

Следовательно;

1 Ватт = 30 децибел-милливатт

В ватте 30 децибел-милливатт.Если вы хотите определить количество децибел-милливатт в ватте, умножьте 10 на базовый логарифм 1000-кратной мощности в ваттах.

Например;

Преобразование 45 Вт в дБм

Решение

P (дБм) = 10 log ₁₀ (1000 ⋅ 45 Вт / 1 Вт)

= 46,532125138 децибел-милливатт в 45 Вт.

Таблица преобразования ватт в дБм используется для преобразования обычных значений из милливатт в децибел-милливатт по шкале от 0 Вт до 1000000 Вт.

Поставщики средств беспроводной связи и ресурсы

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Интеллектуальная система парковки на базе Zigbee. • Система умной парковки на основе LoRaWAN

---

RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, по тестированию на соответствие, используемым для тестов на соответствие устройств RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

---

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

---

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

---

Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Которые используются в беспроводной связи. Читать дальше➤

---

Архитектура сотового телефона 5G : В этой статье рассматривается структурная схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

---

Основы помех и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

---

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

---

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>

---

Учебное пособие по 5G — В этом руководстве по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Тестовое оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

---

Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE ​​Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

---

RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide

---

Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест на соответствие устройства WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

---

Волоконно-оптическая технология

Волоконно-оптический компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

---

Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

---

MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды

* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.

---

RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

---

IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Tutorials

Различные типы датчиков

Поделиться страницей

Перевести страницу

Калькулятор мощности

дБмВт | 5G-Инструменты.com

На этой странице представлена ​​информация о калькуляторе ватт в дБм (децибел милливатт). Калькулятор позволяет рассчитать дБм от ватта (или мВт) и обратно (ватт или мВт от дБм) по формулам:

Пример: дБм = 43,0103 <-> 20000 мВт <-> 20 Вт

Таблица: дБм (децибел милливатт) к значениям ватт

2512

0,007 9022 9022 9024 212 0,15849 19.952624

дБм	Вт	мВт
-10	0.0001	0,1
-9	0,000126	0,126
-8	0,000159	0,159
-7 9022 9022 9022 902 902 9022 9022 9022 9022 -6	0,000252	0,252
-5	0,000317	0,317
-4	0,000399	0,399
	000502	0,502
-2	0,000631	0,631
-1	0,000795	0,795
0 9022 9022 9022 9022 0 9022 9022 9022 0 9022 9022 9022	0,001259	1,259
2	0,001585	1,585
3	0,001996	1,996
4	2,512
5	0,003163	3,163
6	0,003982	3,982
7	9022 9022 9022 9022 9022 9022 9022 9022 6,32
9	0,007944	7,944
10	0,01	10
11	0.01259	12,59
12	0,015849	15,849
13	0,019953	19,953
19,953
16	0,039811	39,811
17	0,050119	50,119
18	0.063096	63,096
19	0,079433	79,433
20	0,1	100	9022 9022 9024 212 9022	158,49
23	0,199527	199,527
24	0,251189	251,189
25 0.316228	316,228
26	0,398108	398,108
27	0,501188	501,188
28	0,630958	630,958
29	0,794329	794,329
30	1	1000
31	1.258926	1258.926
32	1.584894	1584,894
33	1,995263	1995,263
34	2,511887	2511,887
35	3,162278	3162,278
36	3,981072	3981,072
37	5.011873	5011.873
38	6.309574	6309.574
39	7.943283	7943.283
40	10	10000
41	12.589255	12589.255	12589.255
19952.624
44	25.118865	25118.865
45	31.622777	31622.777
46	39,810718	39810,718
47	50,118724	50118,724
48	63,095735	63095,735
49	79,432824	79432,824
50	100	100000
51	125.8
125892.542
52	158.48932	158489,32
53	199,526232	199526,232
54	251,188644	251188,644
55	316,227767	316227,767
56	398,107171	398107,171
57	501.187234	501187.234
58	630.957345	630957.345
59	794.328235	794328.235
60	1000	1000000

Нашли ошибку в калькуляторе? Свяжитесь с нами!

Была ли эта информация полезной?

Поделитесь с коллегами или используйте:

5G NR: Калькулятор пропускной способности 5G NR, калькулятор бюджета канала 5G NR, калькулятор ARFCN 5G NR, калькулятор GSCN 5G NR, калькулятор 5G NR TBS, калькулятор спектральной эффективности 5G NR, планирование соседей 5G калькулятор, QoS для 5G NR

4G LTE: Калькулятор пропускной способности 4G LTE, калькулятор бюджета канала 4G LTE, калькулятор 4G LTE EARFCN, калькулятор мощности 4G LTE RS RE, калькулятор пользователей 4G LTE (CCE), калькулятор планирования соседей 4G, QoS для 4G LTE

NB-IoT: Калькулятор бюджета NB-IoT Link

Онлайн преобразование дБм в ватты — Apogeeweb

Как преобразовать дБм в ватты

① дБм Введение

Такие термины, как дБм (иногда дБ _мВт или децибел-милливатт ) широко используются в радиотехнике, микроволновых и волоконно-оптических сетях связи в качестве меры мощности.дБм — это единица измерения уровня, используемая для обозначения того, что отношение мощностей выражается в децибелах (дБ) относительно одного милливатта (мВт).

дБм — децибел относительно одного милливатта

дБВт — децибел относительно одного ватта

② Формула преобразования мощности дБмВт в ватты определяется следующим образом:

Пример 1 : P = 1 Вт‧10 ^{(54 дБм / 10)} /1000=251,19 Вт

③ дБмВт Таблица преобразования

Мощность (дБм)	Мощность (Вт)	Мощность (дБм)	Мощность (Вт)
-3 дБм	0.0005 Вт	10 дБм	10,0 мВт
-2 дБм	0,0006 Вт	15 дБм	31,62 мВт
-1 дБм	0,0008 Вт	20 дБм	100.0 мВт
0 дБм	1,0 мВт	25 дБм	316,23 мВт
1 дБм	1,26 мВт	30 дБм	1,0 Вт
2 дБм	1.58 мВт	35 дБм	3,16 Вт
3 дБм	2,0 ​​мВт	40 дБм	10,0 Вт
4 дБм	2,51 мВт	45 дБм	31.62 Вт
5 дБм	3,16 мВт	50 дБм	100,0 Вт

Таблица преобразования или диаграмма действительно полезны, чтобы иметь возможность преобразовать одно в другое.

Люди тоже спрашивают (Q&A)

1. Как преобразовать ватт в дБм?
Децибелы используются для представления отношения двух величин мощности: db = 10 log P1 / P0.В случае dbm эталонная мощность P0 составляет 1 милливатт: dbm = 10 log P1 / 1 мВт. Инвертирование этого уравнения дает мощность в терминах эталонной мощности: P1 = P010db / 10. В случае dbm уравнение P1 = 1mw · 10dbm / 10.

2. Сколько мощности в дБм?
Уровень мощности 0 дБмВт соответствует мощности 1 милливатт. Увеличение уровня на 10 дБ эквивалентно 10-кратному увеличению мощности. Следовательно, повышение уровня на 20 дБ эквивалентно 100-кратному увеличению мощности.

3. Что такое правило 3 дБ? При измерении шума на работе используется правило
3 дБ.Когда вы измеряете уровень шума с помощью шумомера, вы измеряете интенсивность шума в единицах, называемых децибелами, и выражаете их в дБ (A). Он основан на порядках величины, а не на стандартной линейной шкале, поэтому каждая отметка на шкале децибел — это предыдущая отметка, умноженная на значение.

4. В чем разница между дБм и дБ?
дБ используется для количественной оценки отношения между двумя значениями интенсивности или мощности, а дБм используется для выражения абсолютного значения мощности.
дБ — безразмерная единица, а дБм — абсолютная единица.
дБ часто относится к мощности входного сигнала, тогда как дБм всегда относится к сигналу 1 мВт.

5. Что означает отрицательный дБм?
Отрицательный показатель децибел-милливатт (дБм) означает, что вы применяете отрицательный показатель степени в расчетах мощности; 0 дБм равен 1 милливатту (мВт) мощности, поэтому -10 дБм соответствует 0,1 мВт, -20 дБм соответствует 0,01 мВт и т. Д.

6. Как преобразовать дБм в мВт?
P (мВт) = 1 мВт ⋅ 10 ( ^P (дБм) ^/10 )
P (мВт) = 1 мВт ⋅ 10 ( ^P (дБм) ^/10 )
P (Вт) = 1 Вт ⋅ 10 (( ^P (дБм) — 30) ^/10 )

7.Что означает децибел?
Децибел используется для измерения интенсивности звука. Частота, выраженная в герцах (Гц), измеряет количество звуковых колебаний за одну секунду. Амплитуда в децибелах (дБ) измеряет его давление или силу. Чем больше амплитуда звука, тем он громче.

8. Что такое хороший дБм?
Идеальная мощность сигнала. Для приложений с более высокой пропускной способностью, таких как передача голоса по IP или потоковое видео, -67 дБм лучше, и некоторые инженеры рекомендуют -65 дБм, если вы планируете поддерживать мобильные устройства, такие как iPhone и планшеты Android.Уровень полезного сигнала будет варьироваться в зависимости от требований к сети.

9. Что такое оптическая мощность дБмВт?
Измерения оптической мощности выражаются в дБм. «M» в дБм относится к эталонной мощности, которая составляет 1 милливатт. Таким образом, источник с уровнем мощности 0 дБмВт имеет мощность 1 милливатт. Аналогично, -10 дБм составляет 0,1 милливатт, а +10 дБм — 10 милливатт.

10. Сколько дБ в 50 Вт?
Если мы предположим, что ваша пиковая выходная мощность будет составлять 93 дБ, а ваш средний уровень звукового давления примерно на 15 дБ меньше, это будет в среднем 78 дБ.

11. Как преобразовать дБм в ватты?
Децибел-милливатт (дБм) в ватт (Вт), калькулятор преобразования мощности и как преобразовать. Таблица преобразования
дБмВт в ватт

12. Что такое правило 3 дБ?
Правило 3 дБ при измерении шума на работе
Когда вы измеряете уровень шума с помощью шумомера, вы измеряете интенсивность шума в единицах, называемых децибелами, выраженными в дБ (A). Он основан на порядках величины, а не на стандартной линейной шкале, поэтому каждая отметка на шкале децибел — это предыдущая отметка, умноженная на значение.

13. Как рассчитывается дБм?
N дБ = 10 * log10 (P1 / P2)
«дБм» — это единица мощности в децибелах, относящаяся к 1 мВт. Поскольку коэффициент усиления 0 дБ равен коэффициенту усиления 1, мощность 1 мВт на 0 дБ больше, чем 1 мВт, или 0 дБмВт. Аналогично, единица мощности дБВт — децибелы относительно 1 Вт мощности.

14. Что такое хороший дБм?
Идеальная мощность сигнала
Для приложений с более высокой пропускной способностью, таких как передача голоса по IP или потоковое видео, -67 дБм лучше, и некоторые инженеры рекомендуют -65 дБм, если вы планируете поддерживать мобильные устройства, такие как iPhone и планшеты Android.Уровень полезного сигнала будет варьироваться в зависимости от требований к сети.

15. Сколько ватт в мегагерцах (МГц)?
Герц — это частота, на которой вырабатывается мощность, поэтому, если вы генерируете мощность с частотой 60 Гц, в ваттах или 1 млн ватт будет 60 Гц.

16. Какова мощность в мВт для 20 дБмВт?
Согласно таблице преобразования дБмВт в мВт: 20 дБмВт = 100 мВт

17. Больше или меньше дБм лучше?
К тому времени, когда он достигнет вашего дома, он будет иметь более низкий уровень дБмВт.При измерении в дБм сигнал выше -70 дБм считается отличным сигналом во всех сетях. Плохой сигнал будет -100 дБм или хуже в сетях 3G и -110 дБм или хуже в сетях 4G.

18. Что означает отрицательный дБм?
Точно так же отрицательный показатель децибел-милливатт (дБм) означает, что вы применяете отрицательный показатель степени в расчетах мощности; 0 дБм равен 1 милливатту (мВт) мощности, поэтому -10 дБм соответствует 0,1 мВт, -20 дБм соответствует 0,01 мВт и т. Д.

19. Отрицательный дБм — это хорошо?
-85 дБм меньше (меньше), чем -60 дБм.Чтобы понять это, вам нужно посмотреть на отрицательные числа. Сила сигнала для мобильных сетей всегда имеет отрицательные значения в дБм, поскольку передаваемая сеть недостаточно сильна, чтобы давать положительные значения в дБм.

20. Что такое мощность в дБмВт?
дБмВт (иногда дБмВт или децибел-милливатт) — это единица измерения уровня, используемая для обозначения того, что отношение мощностей выражается в децибелах (дБ) относительно одного милливатта (мВт). Поскольку это ватт, это абсолютная единица измерения абсолютной мощности.

дБмВт в ватт Таблица преобразования

дБмВт в ватт Таблица преобразования

дБм	Вт		дБм	Вт		дБм	Вт
0	1.0 мВт		16	40 мВт		32	1,6 Вт
1	1.3 мВт		17	50 мВт		33	2,0 Вт
2	1.6 мВт		18	63 мВт		34	2,5 Вт
3	2.0 мВт		19	79 мВт		35	3,2 Вт
4	2.5 мВт		20	100 мВт		36	4,0 Вт
5	3.2 мВт		21	126 мВт		37	5,0 Вт
6	4 мВт		22	158 мВт		38	6.3 Вт
7	5 мВт		23	200 мВт		39	8.0 Вт
8	6 мВт		24	250 мВт		40	10 Вт
9	8 мВт		25	316 мВт		41	13 Вт
10	10 мВт		26	398 мВт		42	16 Вт
11	13 мВт		27	500 мВт		43	20 Вт
12	16 мВт		28	630 мВт		44	25 Вт
13	20 мВт		29	800 мВт		45	32 Вт
14	25 мВт		30	1.0 Вт		46	40 Вт
15	32 мВт		31	1.3 Вт		47	50 Вт

При расчете общего выхода помните, что FCC допускает только 36 дБм. EIRP (4 Вт)!

Передаваемая мощность должна быть правильно настроена для предотвращения потенциального проблемы с помехами из-за эффективной изотропно излучаемой мощности превышение пределов, определенных в FCC, часть 15.247 (i).

Как определено в части 15.247 (i) FCC, мощность, передаваемая передатчиком может иметь максимальный уровень мощности только 1 Вт или 30 дБм.

Максимальное усиление антенны может составлять не более 6 дБи.

Если мощность передатчика снижается на 1 дБ, усиление антенны может быть уменьшено. увеличился на дополнительные 3 дБ.

Например, если установка снизила мощность передатчика до 29 дБм, он может использовать антенну с коэффициентом усиления 9 дБи.

Как правило, на каждое снижение мощности передатчика на 1 дБ с 30 дБм установка может добавить усиление на 3 дБ на антенне.

Разбивка передатчика в зависимости от усиления антенны выглядит следующим образом:

Передача 30 дБм — антенна 6 дБи
Передача 29 дБм — антенна 9 дБи
Передача 28 дБм — антенна 12 дБи
27 дБм на передачу — антенна 15 дБи
Передача 26 дБм — антенна 18 дБи
Передача 25 дБм — антенна 21 дБи
Передача 24 дБм — антенна 24 дБи

Таблица преобразования

мВт в дБм

Таблица преобразования дБм в ватт

дБм	Вт		дБм	Вт		дБм	Вт
0	1.0 мВт		16	40 мВт		32	1,6 Вт
1	1,3 мВт		17	50 мВт		33	2.0 Вт
2	1,6 мВт		18	63 мВт		34	2,5 Вт
3	2.0 мВт		19	79 мВт		35	3,2 Вт
4	2,5 мВт		20	100 мВт		36	4.0 Вт
5	3,2 мВт		21	126 мВт		37	5,0 Вт
6	4 мВт		22	158 мВт		38	6.3 Вт
7	5 мВт		23	200 мВт		39	8,0 Вт
8	6 мВт		24	250 мВт		40	10 Вт
9	8 мВт		25	316 мВт		41	13 Вт
10	10 мВт		26	398 мВт		42	16 Вт
11	13 мВт		27	500 мВт		43	20 Вт
12	16 мВт		28	630 мВт		44	25 Вт
13	20 мВт		29	800 мВт		45	32 Вт
14	25 мВт		30	1.0 Вт		46	40 Вт
15	32 мВт		31	1,3 Вт		47	50 Вт

Уравнение преобразования дБмВт в ватт:

дБм = 10 * (log (1000 * P))
P = мощность в ваттах
1000 мВт = 1 Вт
Обратите внимание: удвоение мощности увеличивает дБм на 3.

Онлайн-страница математического преобразования-дБ в Ватт-Ватт в дБ-Калькулятор процента-дБм в Ватт-Ватт в дБм

Ватт до дБм:

дБВт = 10Log ₁₀ (Мощность Вт)

дБм = (10Log ₁₀ (мощность в ваттах)) + 30

Вставьте мощность в ваттах: Вт.
= дБВт.
= дБм.

---

дБВт к Ватт:

Вт = 10 ^{(дБВт / 10)}
Милливатт = 10 ^{((дБВт + 30) / 10)}

Разрядная мощность в дБВт: дБВт.

= Вт.
= Милливатт.

Преобразование ватт в амперы зависит от напряжения в цепи. Амперы = ватты, разделенные на вольт. Лампочка на 100 ватт на цепи 120 вольт — это тянущий .83 ампер. Амперы = Ватты / Вольт. Для работы с процентными калькуляторами при полной загрузке схемы смотрите дальше по странице.

дБм до Ватт:

Вт = 10 ^{((дБм — 30) / 10)}
Милливатт = 10 ^{(дБм / 10)}

Вставляемая мощность в дБм: дБм.

= Ватты.
= Милливатт.

---

Напряжение Усиление / проигрыш в дБ:

дБ _{(усиление / потеря)} = 20 Журнал ₁₀ (Прибыль или убыток)

Вставьте усиление или потерю напряжения: Вольт

= дБ.

---

dBm в Вольт / мкВ:

Вольт = Лог ₁₀ ^-1 [(дБм -13) / 20]
мкВ = Лог ₁₀ ^-1 [(дБм + 107) / 20]

Вставляемая мощность в дБм: дБм

= Вольт.

= uVolts.

---

dBw в Вольт / мкВ:

Вольт = Log ₁₀ ^-1 [(дБВт — 17) / 20]
мкВ = Протокол ₁₀ ^-1 [(dbw + 137) / 20]

Разрядная мощность в дБВт: дБВт

= Вольт.

= uVolts.

В любое время, когда вы работаете с вольт-ваттами или омами, подобные покрытия входят в играть. При разработке вашей РЧ-системы убедитесь, что вы соблюдаете предел для спектра.Преобразование номинальной мощности производителя не может быть точный. При работе с параболической антенной убедитесь, что вы включаете запускайте кабель в своих расчетах, особенно если вы работаете в более высоких частоты спектра. На этих частотах конверсия более критична.

---

Наклон параболической антенны (градусы):

Наклон _{(а -> б)} = 57.2957795 [((h _b — h _a ) / 5280DistMi) — (DistMi / 7920 K-фактор)]
Наклон _{(b -> a)} = 57.2957795 [((h _a — h _b ) / 5280DistMi) — (К-фактор DistMi / 7920)]

Высота вставки антенны A: Выше среднего уровня моря (AMSL)
Укажите высоту Антенна B: Выше среднего уровня моря (AMSL)

Вставить расстояние в милях:

миль

Вставьте коэффициент К: (эффективный радиус Земли)

Наклон _{(а -> б)} = Градусы.

Наклон _{(б -> а)} = Градусы.

---

Параболическая ширина луча 3 дБ (в градусах):

Усиление параболической антенны (дБ) — 55% эффективность:

Ширина луча = 70 / Диаметр в футах * Частота в ГГц
Усиление антенны = 20Log ₁₀ (Расстояние в футах) + 20Log ₁₀ (Частота в ГГц) + 7.5

Диаметр вставки антенны в футах: Feet
Insert Antenna Frequency, ГГц: ГГц

Ширина луча антенны (3 дБ) = Градусы.

Усиление антенны (дБ) = дБ

---

Калькулятор процента потери свободного пространства (изотропный):

потери свободного пространства (диполь): Калькулятор процента потери свободного пространства использует предполагаемые потери изотропного пространства / расстояния расчеты в лучшей практике. При работе с мощностью на расстоянии, в процентах калькуляторы могут быть использованы для помощи в разработке комплекта с учетом погодных условий возможности, при этом обеспечивая достаточную транспортную полосу пропускания.

FSL (изотропный) = 20Log ₁₀ (Частота в МГц) + 20Log ₁₀ (Расстояние в милях) + 36,6
FSL (двухполюсный) = 20Log ₁₀ (Частота в МГц) + 20Log ₁₀ (Расстояние в милях) + 32,3

Частота вставки в МГц: МГц
Вставить расстояние в милях: Мили

FSL (изотропный) = дБ.
FSL (диполюсный) = дБ.

---

Зона Френеля:

1 ^ст Френеля = 72,1 * SqrRoot (dist1 _Mi * dist2 _Mi / FreqGHz * Distance _Mi )
n ^th Fresnel = 1 ^st Fresnel * SqrRoot (n)

Вставить dist1 _Mi : Майлз
Вставить dist2 _Mi :

миль

Вставьте частоту в ГГц:

ГГц

Вставить n (меньше 1 = 0.n * 1 ^st ): n ^th Зона Френеля.

n ^th Зона Френеля = Ноги.

---

Обратное положение (азимут и расстояние):

Уравнение слишком длинное, чтобы складывать Извините.

Широта A:	Град. Мин. П.
Долгота A:	Град. Мин.П.
Широта B:	Град. Мин. П.
Долгота B:	Град. Мин. П.

Азимут от A до B: Град.
Азимут от B до A: Град.

Расстояние от A до B: Майлз.
Расстояние от A до B: Километры.

---

Мощность (Вт) к напряжению:

Напряжение = SqrRT (Вт * сопротивление)

Мощность вставки: Вт.
Вставьте сопротивление: Ом.
