Как сделать тороидальный трансформатор своими руками?

Преобразование тока или напряжения применяется практически в каждом электроприборе. Для чего нужен трансформатор? Более практичного и универсального прибора для преобразования напряжения еще не придумали.

Как устроен трансформатор?


Основа прибора – замкнутый магнитопровод. На него наматываются обмотки – от двух и более. При появлении на первичной обмотке переменного напряжения, в основе возбуждается магнитный поток. Он наводит на остальных обмотках переменное напряжение с аналогичной частотой.

Разница в количестве витков между обмотками определяет коэффициент изменения величины напряжения. Проще говоря, если вторичная обмотка имеет вдвое меньше витков, на ней возникнет напряжение, в два раза меньшее, чем в первичной. Мощность остается прежней, что позволяет работать с большими токами при меньшем напряжении.

Важно! Трансформатор может работать только с переменными или импульсными токами. Преобразовать постоянное напряжение таким образом невозможно.

Конструктивное исполнение различается по форме магнитопровода.

Броневой

Образует два витка магнитного поля, рассчитан на большие нагрузки. Магнитопровод разъемный, удобен в сборке – на центральный стержень надевается готовая обмотка. Недостаток – тяжелый, габаритный. Крайние и поперечные стержни магнитопровода эффективно не используются.

Стержневой

Конструкция аналогична броневому, магнитное поле одновитковое, соответственно мощность меньше. Также имеет разборную конструкцию. Эффективность использования поверхности магнитопровода не выше 40%.

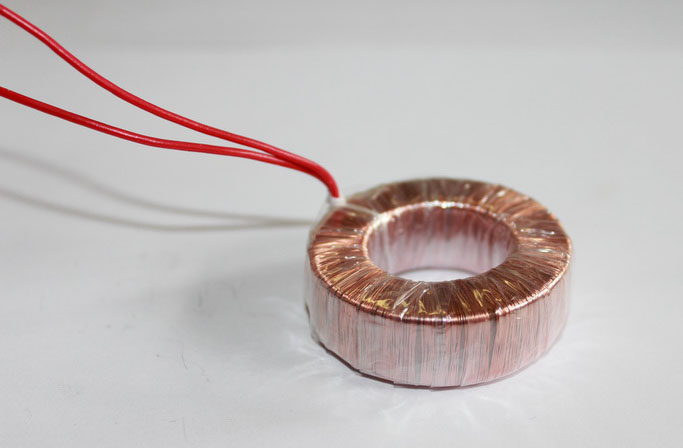

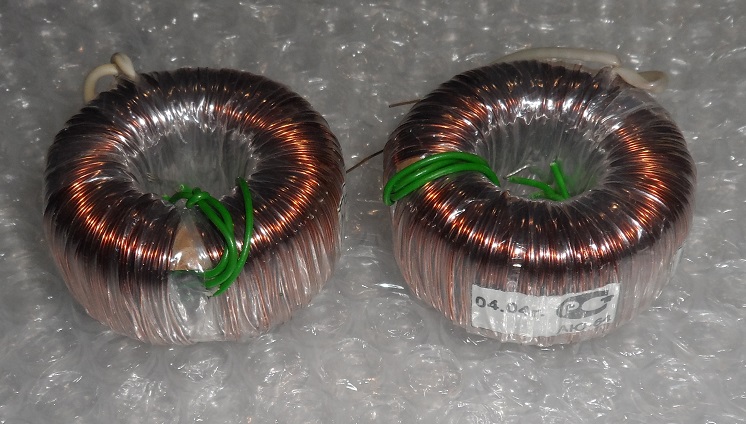

Тороидальный трансформатор

Имеет самый высокий КПД. Это достигается за счет 100% использования площади магнитопровода. Поэтому, при одинаковой мощности, такие трансформаторы имеют меньшие размеры. Еще одно преимущество – за счет распределения обмоток по всей площади основы, охлаждение витков более эффективное. Это позволяет еще больше нагрузить преобразователь без превышения критической температуры. Недостаток один – такие трансформаторы сложно собирать, поскольку основа неразъемная.

Материалы для магнитопровода:

Железные основы набираются из пластин, наматываются ленточным способом, или отливаются монолитно. Наиболее эффективный материал – феррит. Чаще всего применяется именно в торах, увеличивая их КПД.

Какие бывают трансформаторы по конструкции, мы рассмотрели. При покупке готового прибора, вас мало волнует, насколько сложно его сделать.

Тороидальная конструкция удобна в монтаже (занимает мало места, крепится одним винтом). Однако стоит такой прибор выше, чем стержневые или броневые преобразователи напряжения. Часто его цена перекрывает экономию от самостоятельного изготовления всей электроустановки.

Тороидальный трансформатор, как сделать своими руками?

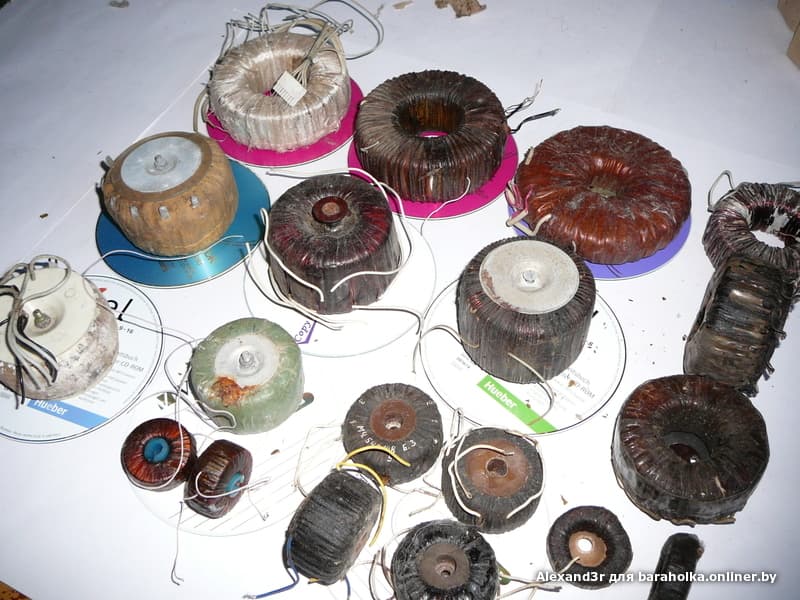

Первое, что приходит в голову – взять готовый тор от сломанной бытовой техники, и попробовать изменить параметры вторичной обмотки под ваши расчеты. Как перемотать трансформатор своими руками, знают все радиолюбители.

Но тороидальный сердечник не разбирается, если пропускать через «бублик» пару тысяч (или даже сотен) витков, на перемотку уйдут месяцы. Да и вероятность повредить оболочку проволоки при таком способе довольно высока.

Важно! Намоточная медная проволока имеет защитное лаковое покрытие. Иногда тряпичное, для мощных обмоток. Дополнительная изоляция увеличивает сечение, соответственно объем обмотки вырастает втрое. Поэтому при наматывании, витки укладываются без продольного перемещения (протяжки), чтобы не повреждать изоляцию.

Чтобы не задаваться вопросами типа: «Что можно сделать из трансформатора от микроволновки?» (из него делают споттеры для точечной сварки), логичнее будет подбирать трансформатор под конкретную задачу, а не наоборот.

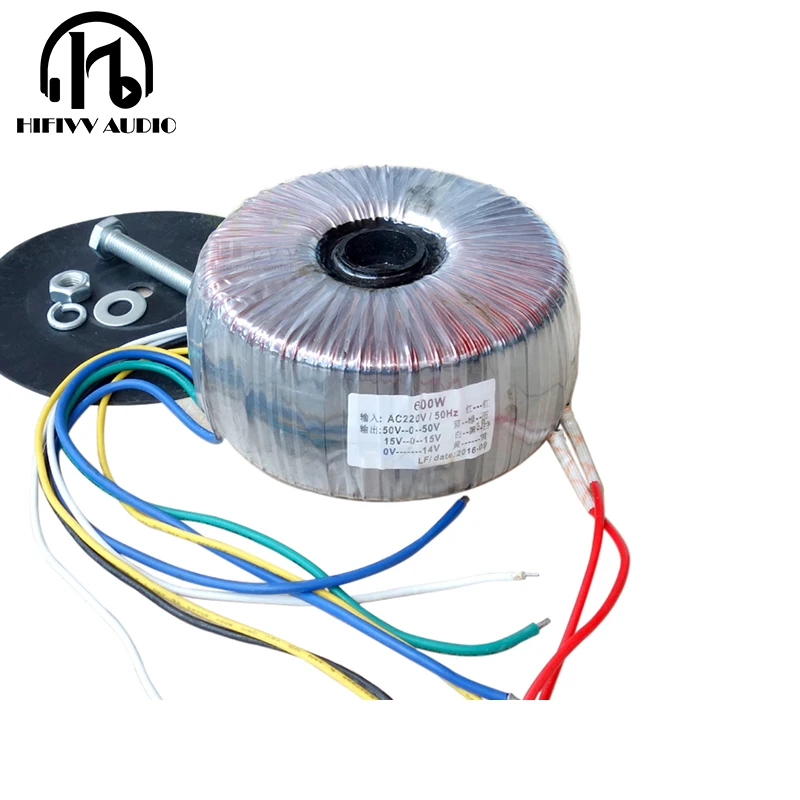

Если ваш электроприбор компактный, ищите тороидальный преобразователь. Кстати, в микроволновых печах применяются бронированные трансформаторы, достаточно крупного размера.

Имея представление о характеристиках собираемого блока питания, вы должны знать, как рассчитать мощность трансформатора. Получив эту важную характеристику, начинаете поиски донора. Если приобретенный трансформатор имеет заводскую этикетку, или еще лучше, паспорт изделия – вы пользуетесь этой информацией. А если у вас в руках безымянное изделие?


Первый вопрос, который возникнет: «Как определить выводы трансформатора?» Необходимо произвести замеры сопротивления между контактами с помощью мультиметра. Надо найти первичную обмотку. Как правило, контакты первички не соединены с вторичными обмотками.

То есть, если прозвонка показала гарантировано обособленную обмотку, это первичка. По результатам замеров рисуем схему, и приступаем к определению коэффициентов понижения напряжения.

Важно! Вы должны точно быть уверенными в том, что перед вами именно трансформатор напряжения на 220 вольт, а не дроссель или прибор, рассчитанный на иное входное напряжение.

На контакты первичной обмотки подводим напряжение 220 вольт. Для безопасности можно ограничить ток какой-нибудь нагрузкой. Например, последовательно включить лампу накаливания мощностью 40-60 Вт. Лампа шунтируется обычным тумблером. Подключение производится через предохранитель, или бытовой удлинитель с защитным автоматом (на случай короткого замыкания).


Необходимо дать поработать тору несколько минут «в холостую» с включенной лампой. Затем отключите питание, и оцените температуру устройства. Если избыточного нагрева нет – шунтируйте лампу выключателем и снова дайте время на проверку нагрева.

После этого можно приступать к составлению диаграммы напряжения на вторичных обмотках. Произведите замеры на контактах во всех возможных комбинациях. Результаты отобразите на схеме. Получив полную картину, подайте на обмотки нагрузку, соответствующую напряжению. Лучший способ – та же лампа накаливания.

Внимание! Проверка вторичных обмоток под нагрузкой – косвенный способ, как узнать мощность трансформатора.

Оценить возможности прибора можно по степени нагрева под нагрузкой. Нормальная температура – не более 45°С. То есть, сразу после отключения от сети, трансформатор можно трогать рукой без температурного дискомфорта.

Рассмотрим как производится расчет мощности трансформатора

Для начала определяем сечение основы. Магнитопровод должен не только выдержать магнитное поле определенной интенсивности, он еще рассеивает выделяемое тепло. Существует упрощенный метод исчисления площади сечения в см². Она равна квадратному корню от требуемого значения мощности в ваттах.

Это максимальное значение, реальный трансформатор должен иметь запас +50%. Иначе сердечник попадет в область магнитного насыщения, что приведет к резкому локальному нагреву. Для сердечников тороидальной формы достаточно запаса 30% от расчетной площади.

Далее необходимо знать, как определить параметры провода для обмоток, чтобы обеспечить расчетную мощность трансформатора. Первая величина – количество витков на вольт (речь идет о первичной обмотке).

Для этого воспользуемся несложной формулой: константу 60 делим на площадь сечения в см². Например, сечение магнитопровода 6 см². Значит, на каждый вольт входного напряжения, требуется 10 витков провода. То есть при питании 220 вольт, первичная обмотка будет состоять из 2200 витков.

Расчет вторичных обмоток производится в пропорции коэффициента трансформации. Если необходимо 20 вольт на выходе, при константе 10 витков на вольт, потребуется 200 витков вторичной обмотки. Это абсолютное значение, без учета потерь при нагрузке. Истинное количество витков получаем, умножив значение на 1,2.

Прежде чем намотать трансформатор, надо знать сечение провода. Минимальный диаметр проволоки рассчитывается по формуле: D=0.7*√I

D – диаметр проводника в мм

Важно! Диаметр проводника замеряется без учета толщины изолирующего лака. Его надо смыть ацетоном в месте измерения. Это актуально для проводов с малым сечением.

0,7 – установочный коэффициент

√I – квадратный корень из значения силы тока в амперах

Экономить на проводе не стоит. Меньший диаметр плохо рассеивает тепло, и обмотка может перегореть. Чем тоньше провод, тем выше сопротивление. Возможны потери мощности и снижение расчетных характеристик.

Перемотка трансформатора своими руками

Расчет произвели, параметры «донора» определили, требуется перемотка вторичной обмотки. На стержневом или бронированном трансформаторах все просто – обмотка мотается на коробочку из электротехнического картона, затем надевается на разборный магнитопровод.

А как намотать тороидальный трансформатор?

Намотка тороидального трансформатора своими руками — видео.

Есть два способа, отработанных десятилетиями.

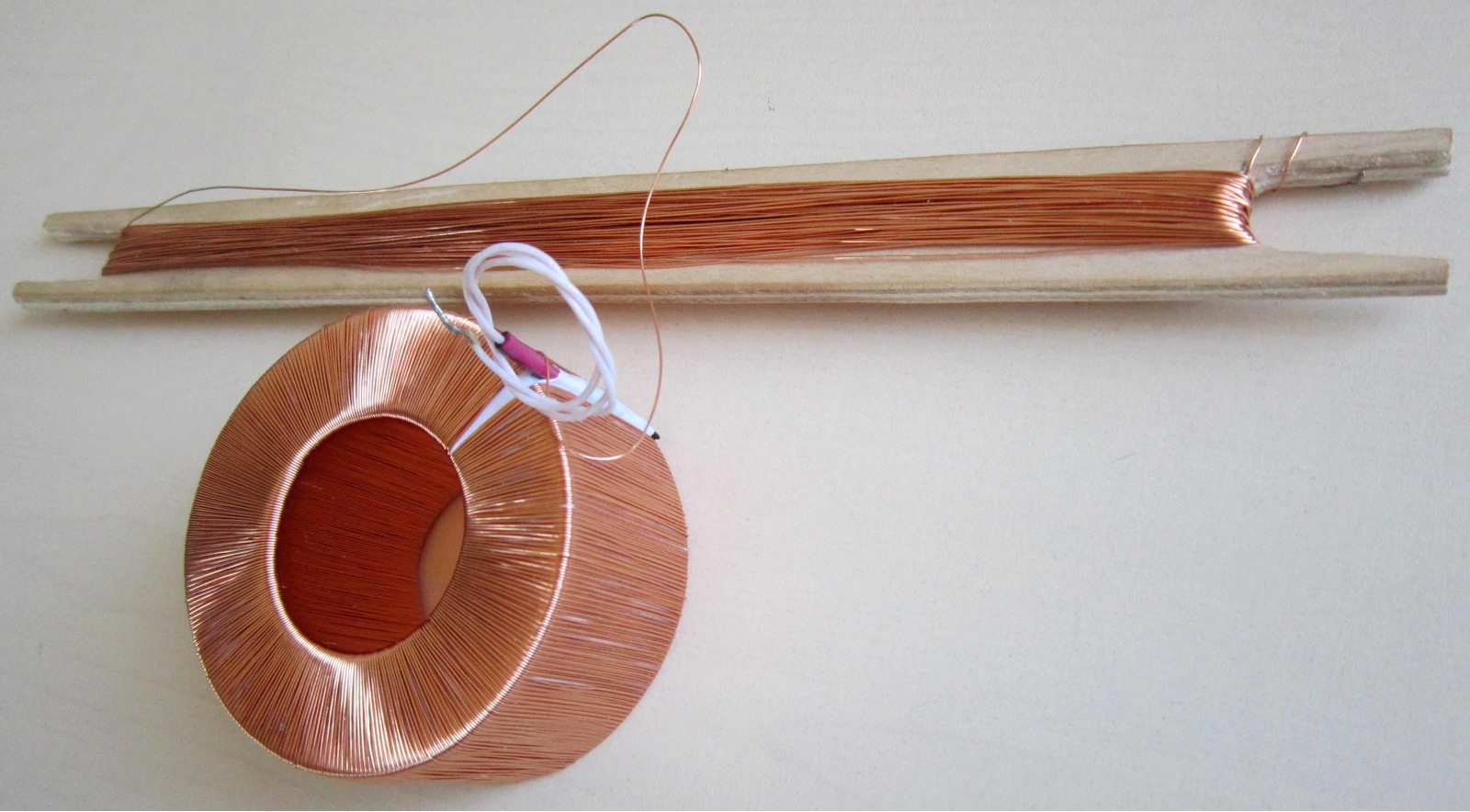

С помощью челнока. На вилочный челнок предварительно наматываем требуемое количество проводника. Лучше рассчитать его с запасом, возможны потери от перекосов на витках.

Этот способ годится в случаях, когда внутренний диаметр тора достаточно большой, а проводник тонкий и гибкий. Количество витков также имеет значение. Мотать обмотку даже в 500-700 витков вы будете очень долго.
Вторая технология более прогрессивная. Намотка с помощью размыкаемого обода.

Намоточный обод продевается в «дырку от бублика» и соединяется в единое кольцо. Затем на него наматывается требуемое количество проволоки. После чего проводник сматывается с обода на тороид, с одновременным его вращением для равномерной укладки.

Несмотря на кажущуюся сложность приспособления, его можно изготовить самостоятельно.

About sposport

View all posts by sposport

КАК НАМОТАТЬ ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР СВОИМИ РУКАМИ

КАК НАМОТАТЬ ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР

      Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки сердечника трансформатора лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5- 10 слоев, да еще неровных.
    Я давно собирался написать статью о способе качественной намотки тороидальных трансформаторов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.

    Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах. Габаритная мощность, которых более 500 Вт. Которые мотаются проводами от 1 до 3 мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.
    Что нужно для намотки:
    1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить то- роид, он будет прочно и устойчиво стоять.
    2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-бмм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода. На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.
    3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал - толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.
    4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер. Сама намотка ведется от себя в правую сторону.

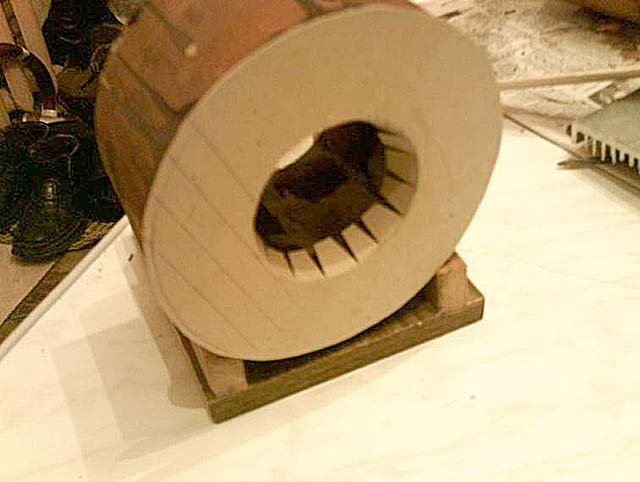

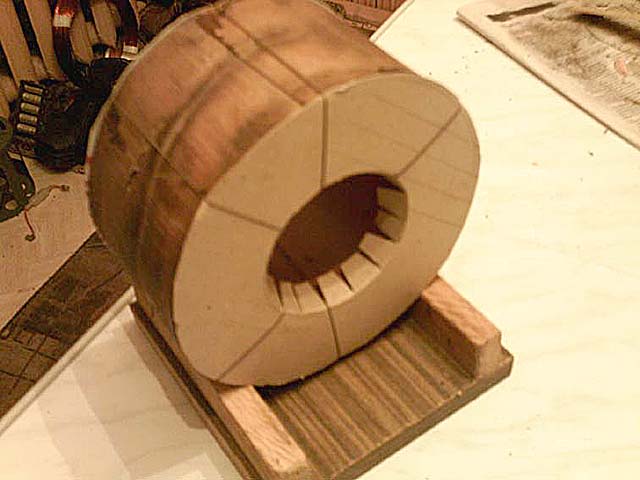

    А теперь самое главное, это изготовление самих изоляционных прокладок между слоями. Нам потребуется штангель-циркуль, с острыми концами.
    Измеряем, внешний диаметр нашего тора, прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150 мм.+ 20 мм.= 170 мм. 170мм./2 = 85 мм.
    Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.

    И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.
    Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30 мм. Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.

    Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.
    Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15 мм.
    А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона.

    Потом ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки. Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.

    Далее меряем высоту тора и вырезаем две полоски картона такой же ширины. Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10 мм. Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом. Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-че- тырех местах по кругу. И далее начинаем мотать.

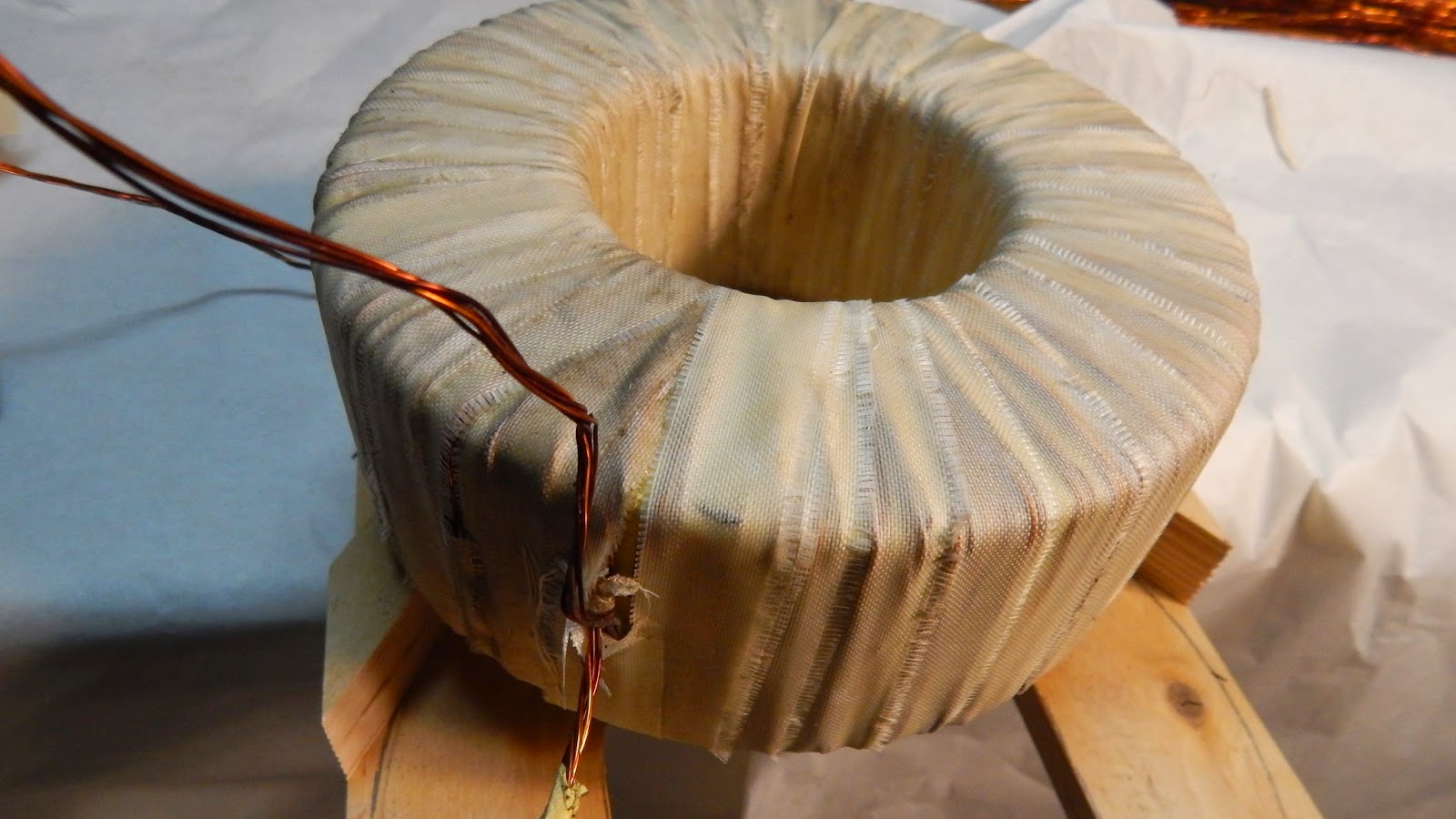

    Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10 мм. и длинной по 20-30 мм., там, где это необходимо.

    На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания. Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно. Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.

    Многих интересует, как рассчитать тороидальный трансформатор.

    Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.

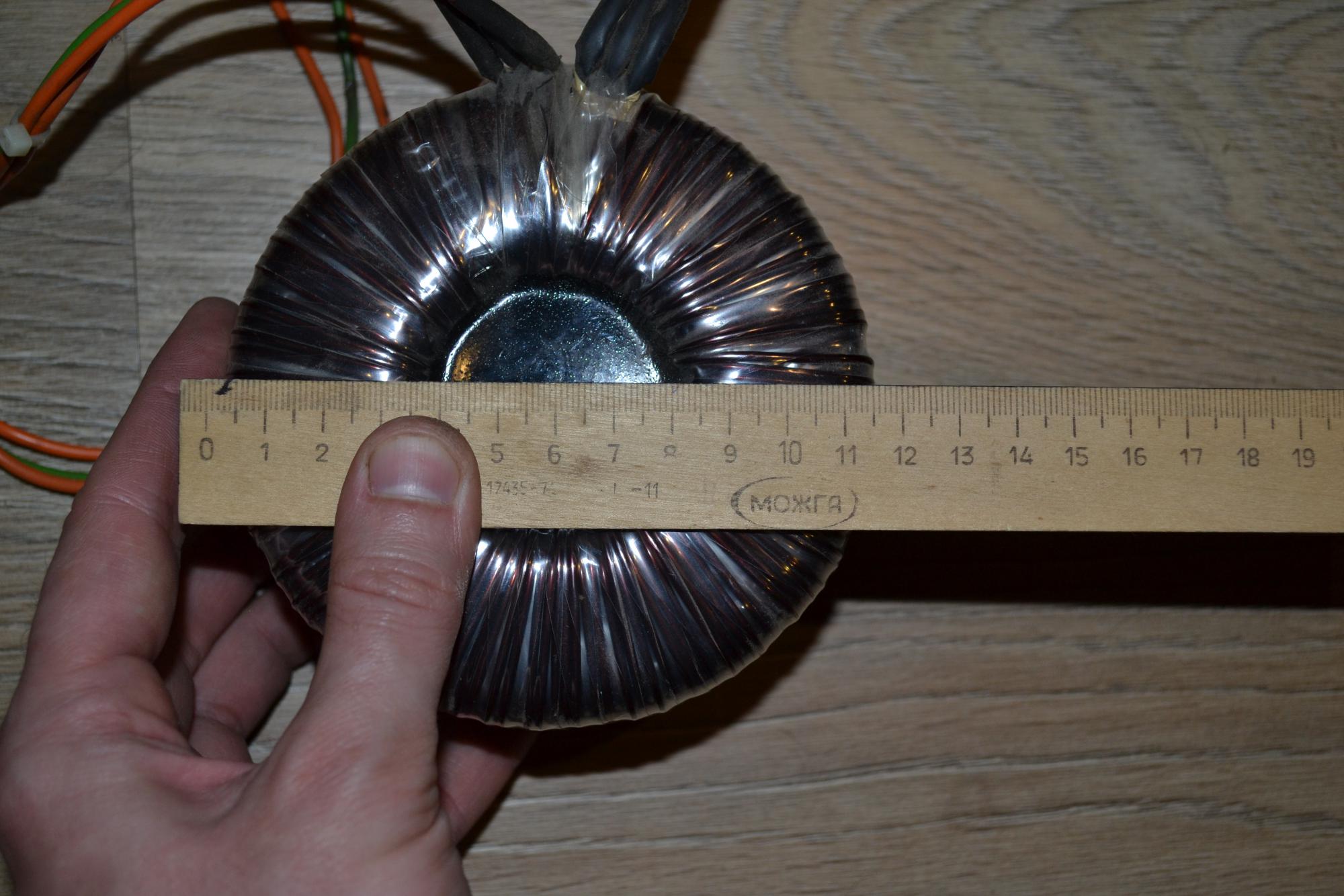

    Ну, например измеряем высоту, она = 10 см.
    Измеряем толщину стенки, она = 5 см. 10x5=50 см.
    25/50=0,5 витков на 1вольт.
    220x0,5=110 витков сетевой обмотки.

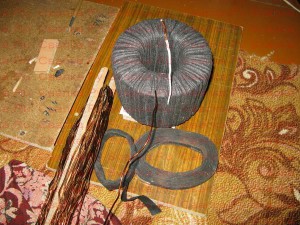

    Теперь начинаем мотать сетевую обмотку трансформатора, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.
    Совсем несложно подключить кончик провода прямо на челноке. Постепенно доматывая провод, доводим ток холостого хода до 50-100 мА и на этом прекращаем мотать, полученное количество витков и будет реально.
    Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1 вольт. И в соответствии с этой цифрой рассчитываем все выходные обмотки.
    Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так:сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.
    Кстати, именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт, обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста.

Федотов Алексей Геннадьевич. (UA3VFS)



Адрес администрации сайта: [email protected]




Как сделать тороидальный трансформатор своими руками

На сегодняшний день многие домашние электрики задумываются о том, как сделать тороидальный трансформатор. Этот спрос на него обеспечен тем, что он имеет сердечник, который значительно лучше по сравнению с другими. Он имеет меньший вес, который может отличаться в полтора раза. Также и КПД этого трансформатора будет значительно выше.

Вот основные причины, которые останавливают многих мастеров при его изготовлении:

  1. Достаточно сложно найти подходящий сердечник.
  2. Его изготовление занимает много времени.

Тороидальный трансформатор и его расчет

Для того чтобы значительно облегчить расчет тороидального трансформатора вам необходимо знать следующие данные:

  1. Выходное напряжение, которое будет подаваться на первичную обмотку U.
  2. Диаметр сердечника внешний D.
  3. Внутренний диаметр сердечника d.
  4. Магнитопровод

Sc = H * (D – d)/2.

Наиболее важной характеристикой сердечника считается площадь его окна S. Этот параметр будет определять интенсивность отвода избытков тепла. Оптимальное значение этого параметра может составлять 80-100 см. Вычисляется он по формуле:

S0 = π * d2 / 4.

Благодаря этим значениям вы легко рассчитаете его мощность по формуле:

P = 1,9 * Sc * S0, где Sc и S0 необходимо брать в квадратных сантиметрах, а P получится в ваттах. Затем вам потребуется найти число витков на один вольт:

k = 50 / Sc.

Когда значение k вам станет известным, то можно будет рассчитать количество витков во вторичной обмотке:

w2 = U2 * k.

Производить расчеты лучше, если в качестве исходного значения использовать напряжение на вторичной обмотке:

W1 = (U1 * w2) / U2, где U1 – это напряжение, которое подводят к первичной обмотке, а U2 снимаемое со вторичной.

Сварочный ток проще всего регулировать с помощью изменения числа витков в первичной обмотке, так как здесь существует меньшое напряжение.

Изготовление тороидального сердечника

Тороидальные трансформаторы содержат в своей конструкции сложный сердечник. Лучшим материалом для его изготовления считается трансформаторная сталь. Для того чтобы изготовить сердечник тороидального трансформатора вам необходимо использовать стальную ленту. Ее необходимо свернуть в рулон, который будет иметь форму Тора. Если у вас уже есть такая форма, то никаких проблем возникнуть не должно.

Хороший готовый сердечник вы также можете найти на лабораторном автотрансформаторе. Вам следует перемотать его обмотки. Измерительные трансформаторы имеют более простой сердечник.

Еще к одному способу изготовления тороидального сердечника относят использование пластин от неисправного промышленного трансформатора. Сначала из этих закрепок вам потребуется изготовить обруч. Его диаметр должен составлять 26 см. Внутрь этого обруча необходимо постепенно вставлять пластины. Следите за тем чтобы они не разматывались.

Намотка тороидального трансформатора

Намотка тороидального трансформатора – это достаточно сложный процесс, который занимает много времени. Тороидальный трансформатор имеет одну из наиболее сложных намоток. Наиболее простым способом считается использование специального челнока. На него следует намотать провод нужной длины и затем его через отверстия. Он имеет сложную конструкцию, но это не влияет на принцип работы трансформатора тороидального. После пропуска через челнок у вас начнет формироваться соответствующая обмотка.

Надеемся, что благодаря этой статье вы самостоятельно сможете изготовить тороидальный трансформатор своими руками.

как сделать трансформатор Тесла своими руками?

Самые лучшие посты

Изготовление тороидального трансформатора своими руками

Многие домашние мастера задумываются об изготовлении тороидального трансформатора своими руками. Объясняется это тем, что его эксплуатационные характеристики значительно лучше, чем у трансформаторов с сердечниками другой формы. Например, при тех же электрических характеристиках, его вес может быть до полутора раз меньше. К тому же и КПД такого трансформатора заметно выше.

Устройство тороидального сварочного трансформатора.

Основных причин, по которым изготовление тороида не всегда удается, две:

  1. Трудно найти подходящий сердечник.
  2. Трудоемкость изготовления, особенно сложна намотка трансформатора.

Читайте также:

Что такое плазморез и как он устроен.

Способ изготовления споттера своими руками.

Об аргонно-дуговой сварке читайте здесь.

Расчет тороидального трансформатора

Схема сварочного полуавтомата.

Для упрощенного расчета трансформатора на тороидальном магнитопроводе необходимо знать следующие исходные данные:

  1. Подаваемое на первичную обмотку входное напряжение U1.
  2. Наружный диаметр D сердечника.
  3. Его внутренний диаметр – d.
  4. Толщина магнитопровода – H.

Площадь поперечного сечения магнитопровода Sc определяет мощность трансформатора и, соответственно, надежность работы будущего сварочного аппарата. Оптимальными считаются значения 45-55 см2. Рассчитать ее значение можно по формуле:

Sc = H * (D – d)/2.

Важной характеристикой сердечника является площадь его окна S0, поскольку этот параметр определяет не только удобство намотки обмоточных проводов и интенсивность отвода избытков тепла, но и оказывает влияние на характер магнитного рассеяния. Оптимальные значения этого параметра 80-110 см2. Вычислить его значение позволяет формула:

S0 = π * d2 / 4.

Броневой тип трёхфазных трансформаторов.

Зная эти значения, можно рассчитать ориентировочную мощность трансформатора:

P = 1,9 * Sc * S0, где Sc и S0 берутся в квадратных сантиметрах, а P получается в ваттах.

Далее можно найти число витков на вольт:

k = 50 / Sc.

Зная значение k, можно рассчитать количество витков во вторичной обмотке:

w2 = U2 * k.

Количество витков в первичной обмотке лучше рассчитать, используя в качестве исходного данного напряжение на вторичной обмотке:

W1 = (U1 * w2) / U2, где U1 – напряжение, подводимое к первичной обмотке, а U2 – снимаемое со вторичной.

Дело в том, что регулировать сварочный ток лучше изменением числа витков первичной обмотки, поскольку величина тока в ней меньше, чем во вторичной. Пусть, например, нужно получить три значения выходного тока 60 А, 80 А и 100 А при мощности трансформатора 5000 Вт.

Этим значениям сварочного тока будут соответствовать следующие значения напряжений на вторичной обмотке:

U21 = P / I21 = 5000 Вт / 60 А = 83,3 В;

U22 = P / I22 = 5000 Вт / 80 А = 62,5 В;

Классификационная схема трансформаторов.

U23 = P / I23 = 5000 Вт / 100 А = 50 В.

Пусть вторичная обмотка содержит w2 = 70 витков. Теперь можно рассчитать число витков в соответствующих ступенях первичной обмотки для напряжения в сети U1 = 220 В:

W11 = (U1 * w2) / U21 = 220 В * 70 / 83,3 В ≈ 185 витков;

W12 = (U1 * w2) / U22 = 220 В * 70 / 62,5 В ≈ 246 витков;

W13 = (U1 * w2) / U23 = 220 В * 70 / 50 В = 308 витков.

Последнее значение следует увеличить на 5%:

W13 = 308 * 1,05 ≈ 323 витка – это и будет их необходимое число в первичной обмотке, а отводы следует сделать от 185-го и 246-го витка.

Для самодельных трансформаторов для сварки допустимая плотность тока в обмотках j = 3 А/мм2. Зная ее, можно найти площадь поперечного сечения проводов обмоток. В приведенном ранее примере максимальный ток в первичной обмотке:

I1m = P / U1 = 5000 Вт / 220 В ≈ 23 А.

Сечение этого провода должно составлять:

S1 = I1m / j = 23 А / 3 А/мм2 ≈ 8 мм2.

Во вторичной обмотке следует применить провод с площадью поперечного сечения:

S2 = I23 / j = 100 А / 3 А/мм2 ≈ 33 мм2.

Вернуться к оглавлению

Вам может быть интересно: Сайт о сантехнике.

Подбор и изготовление тороидального сердечника

Наилучшим материалом для изготовления тороидального магнитопровода является ленточная трансформаторная сталь. Для изготовления сердечника эта лента сворачивается в рулон, имеющий форму тора прямоугольного сечения. Если имеется такая лента или сердечник из нее, то особых проблем при изготовлении магнитопровода для тороидального трансформатора не будет.

Характеристики сварочных трансформаторов.

При малом значении внутреннего диаметра d можно часть ленты с внутренней стороны тора отмотать, а затем намотать ее на наружную поверхность сердечника. В результате возрастут оба диаметра, а площадь внутренней части магнитопровода увеличится. Правда, несколько уменьшится площадь поперечного сечения сердечника S0. При необходимости можно добавить ленту с другого магнитопровода.

Хороший готовый тороидальный сердечник можно взять от рассчитанного на ток 9 А лабораторного автотрансформатора ЛАТР 1М. Нужно только перемотать его обмотки. Бывает, что для изготовления тороидального сердечника для трансформатора используется магнитопровод статора подходящего электродвигателя.

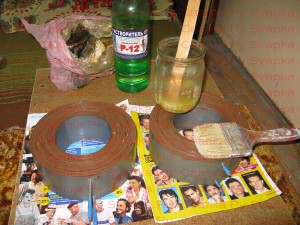

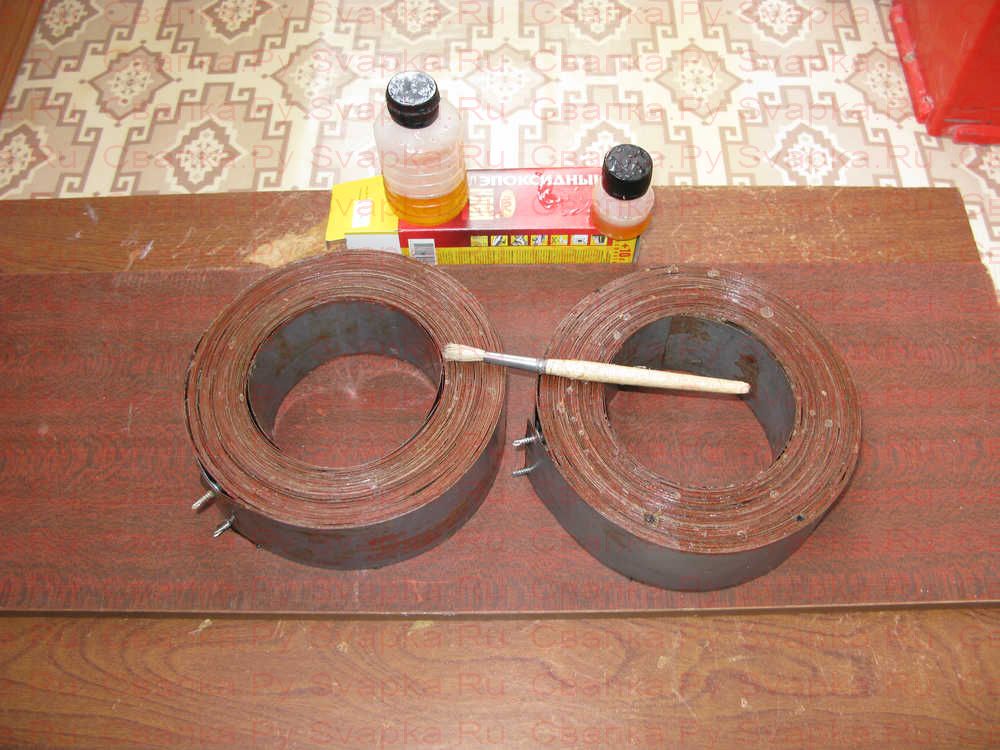

Еще один способ изготовления тороидального сердечника – использование в качестве материала пластин от неисправного мощного промышленного или силового трансформатора, питавшего в свое время ламповый цветной телевизор. Сначала из этих пластин с помощью заклепок изготовляется обруч, имеющий диаметр около 26 см. Затем внутрь этого обруча начинают вставлять одну за другой пластины встык, придерживая их рукой от разматывания.

После набора нужного сечения S0 магнитопровод готов. Для увеличения S0 можно изготовить два тороида одинаковых размеров, а затем соединить их вместе. Края тороидов следует слегка закруглить с помощью напильника. Из электроизоляционного картона следует изготовить два кольца, имеющих внутренний диаметр d и внешний D, а также две полоски на внутреннюю и наружную сторону тора. После наложения их на тороид, сердечник обматывается поверх картонных прокладок киперной или тканой изоляционной лентой. Магнитопровод готов, и можно начинать наматывать обмотки.

Вернуться к оглавлению

Намотка трансформатора

Основные части обмотки трансформатора.

Как уже говорилось, мотать обмотки на любой тороидальный трансформатор, в том числе и сварочный, непросто. Самый простой способ – это использование для этой цели челнока, на который предварительно наматывается провод нужной длины, а затем, пропуская челнок через внутреннее окно сердечника, виток за витком формируется соответствующая обмотка.

Челнок обычно изготовляют из дерева или выпиливают из оргстекла. Его толщина 5-6 мм, ширина сантиметра 3-4, а длина порядка 40 см. В его торцах делаются полукруглые вырезы для провода. Для оценки длины провода, который нужно намотать на челнок, производится оценка средней длины одного витка наматываемой обмотки, ее значение умножается на число витков, и на всякий случай делается запас в 15-20%.

Удобнее производить намотку с помощью так называемого кругового челнока. В качестве заготовок для изготовления кругового челнока могут служить согнутые в кольцо пластмассовые трубы или гимнастический обруч со спиленной наружной частью, обод от велосипедного колеса и т. д.

Обруч или колесо распиливаются в одном месте, продеваются сквозь внутреннее окно сердечника, а затем место распила фиксируется любым удобным способом. Намотанный на челнок провод можно в нескольких местах зафиксировать изолентой, но удобнее резиновая лента по длине челнока, натянутая поверх провода. Она не дает проводу рассыпаться, но не препятствует его вытаскиванию сбоку.

Из описания ясно, что хотя изготовление тороидального сварочного трансформатора не такое уж простое дело, но оно вполне выполнимо.

Были бы только нужные материалы, а самое главное – желание.

Тороидальный трансформатор: этапы изготовления

На сегодняшний день многие домашние электрики задумываются о том, как сделать тороидальный трансформатор. Этот спрос на него обеспечен тем, что он имеет сердечник, который значительно лучше по сравнению с другими. Он имеет меньший вес, который может отличаться в полтора раза. Также и КПД этого трансформатора будет значительно выше.

Вот основные причины, которые останавливают многих мастеров при его изготовлении:

  1. Достаточно сложно найти подходящий сердечник.
  2. Его изготовление занимает много времени.

Тороидальный трансформатор и его расчет

Для того чтобы значительно облегчить расчет тороидального трансформатора вам необходимо знать следующие данные:

  1. Выходное напряжение, которое будет подаваться на первичную обмотку U.
  2. Диаметр сердечника внешний D.
  3. Внутренний диаметр сердечника d.
  4. Магнитопровод

Площадь поперечного сечения S будет определять мощность трансформатора. Оптимальным значением на сегодняшний день считается 45-50 см. Рассчитать это значение достаточно просто и сделать это можно с помощью формулы:

Sc = H * (D – d)/2.

Наиболее важной характеристикой сердечника считается площадь его окна S. Этот параметр будет определять интенсивность отвода избытков тепла. Оптимальное значение этого параметра может составлять 80-100 см. Вычисляется он по формуле:

S0 = π * d2 / 4.

Благодаря этим значениям вы легко рассчитаете его мощность по формуле:

P = 1,9 * Sc * S0, где Sc и Sнеобходимо брать в квадратных сантиметрах, а P получится в ваттах. Затем вам потребуется найти число витков на один вольт:

k = 50 / Sc.

Когда значение k вам станет известным, то можно будет рассчитать количество витков во вторичной обмотке:

w2 = U2 * k.

Производить расчеты лучше, если в качестве исходного значения использовать напряжение на вторичной обмотке:

W1 = (U1 * w2) / U2, где U1 – это напряжение, которое подводят к первичной обмотке, а U2 снимаемое со вторичной.

Сварочный ток проще всего регулировать с помощью изменения числа витков в первичной обмотке, так как здесь существует меньшое напряжение.

Изготовление тороидального сердечника

Тороидальные трансформаторы содержат в своей конструкции сложный сердечник. Лучшим материалом для его изготовления считается трансформаторная сталь. Для того чтобы изготовить сердечник тороидального трансформатора вам необходимо использовать стальную ленту. Ее необходимо свернуть в рулон, который будет иметь форму Тора. Если у вас уже есть такая форма, то никаких проблем возникнуть не должно.

Если значение внутреннего диаметра d будет недостаточным, то часть ленты необходимо отмотать. В результате этого у вас возрастут оба диаметра, и увеличится площадь всей поверхности. Правда при этом у вас может уменьшиться площадь поперечного сечения.

Хороший готовый сердечник вы также можете найти на лабораторном автотрансформаторе. Вам следует перемотать его обмотки. Измерительные трансформаторы имеют более простой сердечник.

Еще к одному способу изготовления тороидального сердечника относят использование пластин от неисправного промышленного трансформатора. Сначала из этих закрепок вам потребуется изготовить обруч. Его диаметр должен составлять 26 см. Внутрь этого обруча необходимо постепенно вставлять пластины. Следите за тем чтобы они не разматывались.

Если тороидальный трансформатор наберет необходимое сечение, тогда его магнитопровод готов. Для увеличения S0 вам необходимо сделать два тороида. Они должны иметь одинаковые размеры. Их края необходимо будет закруглить с помощью напильника. Из картона необходимо сделать два специальных кольца и две полоски для Тора. После их наложения все элементы следует обмотать изоляционной лентой. Теперь ваш магнитопровод готов.

Намотка тороидального трансформатора

Намотка тороидального трансформатора – это достаточно сложный процесс, который занимает много времени. Тороидальный трансформатор имеет одну из наиболее сложных намоток. Наиболее простым способом считается использование специального челнока. На него следует намотать провод нужной длины и затем его через отверстия. Он имеет сложную конструкцию, но это не влияет на принцип работы трансформатора тороидального. После пропуска через челнок у вас начнет формироваться соответствующая обмотка.

Челнок обычно изготавливается из дерева. Его толщина составляет 6 мм длина 40 см, а ширина 4 см. В его торцах вам следует сделать полукруглые вырезы. Для оценки его длины вам необходимо намотать провод на челнок, а значение умножить на количество витков. В этом случае запас должен составлять 20%.

Намотку необходимо делать с помощью кругового челнока. В качестве заготовки вам могут послужить согнутые пластмассовые трубы или обруч. Обруч необходимо распилить в одном месте и продеть его сквозь внутреннее окно сердечника. Провод в нескольких местах следует зафиксировать изолентой. Она не даст вашему проводу рассыпаться.

Надеемся, что благодаря этой статье вы самостоятельно сможете изготовить тороидальный трансформатор своими руками.

Читайте также: как сделать трансформатор Тесла своими руками?

Тороидальный сварочный трансформатор своими руками » Полезные самоделки

Многие сварщики-любители мечтают о тороидальном трансформаторе. Ведь давно известно, что массогабаритные характеристики у тороидов намного лучше чем у "Ш" и "П"-образных трансформаторов. Так, при тех же характеристиках, тороид в 1,3-1,5 раза меньше. Причина по которой многие не берутся за изготовление такого трансформатора, - это отсутствие железа. Данная статья поможет найти выход из такой ситуации.

Конструкция предполагает изготовление тороидального трансформатора из отслужившего свое промышленного сварочного трансформатора. Для этого он разбирается, и из пластин размером 90X450 мм собирается бублик. Нужная площадь сечения сердечника зависит от количества пластин.


В принципе, пластины можно использовать и от силовых трансформаторов старых ламповых цветных телевизоров. Трансформатор ТС270, ТСА310 раэбирают. П-обраэные сердечники ударом молотка разбивают на пластины, которые на наковальне выправляют.
Для изготовления бублика, необходимо для начала склепать обруч из пластин, внешним диаметром 260 мм. Затем внутрь обруча вставляют первую пластину, придерживая её рукой, чтобы она не раскрутилась, встык к ней вставляют вторую, и так далее, до получения внутреннего диаметра бублика 120 мм. Если бублик делается из трансформаторов ТС270, то диаметр нужно пересчитать для достижения необходимой площади сечения. Можно сделать два бублика и сложить их вместе. В этом случае, внешние и внутренние диаметры бублика можно оставить без изменения.

Края тороида обрабатываются напильником. Из электрокартона изготавливаем два кольца внешним диаметром 270 мм, внутренним 110 мм, и полоску шириной 90 мм. Прикладываем заготовки из электрокартона к бублику и обматываем изолентой на тканной основе, можно обмотать тесьмой от петлей размагничивания кинескопов. Первичная обмотка мотается проводом ПЭВ-2 диаметром 2,0 мм, количество витков для 220 В примерно 170. Это во многом зависит от плотности сборки пластин. Точное количество витком можно проверить экспериментально. Если ток холостого хода будет больше 1-2 А, то необходимо домотать витки, если меньше - отмотать. Вторичная обмотка мотается проводом ПВ3 сечением 15-20 мм, 30 витков. Третья обмотка содержит так же 30 витков, но намотанных проводом МГТФ 0,35. Между обмотками прокладывается изоляция из тесьмы.

После испытания трансформатора можно можно приступить к изготовлению схемы управления. Она представляет собой фазовый регулятор тока. Переменное напряжение, снятое с третьей обмотки трансформатора выпрямляется мостом на диодах VD5-VD8 Положительной полуволной через резисторы R1 и R2 заряжается конденсатор С1. Когда напряжение на нём достигнет примерно шести вольт происходит пробой аналога низковольтного динистора, собранного на стабилитроне VD6 и тиристоре VS3, и через диод VD3 происходит открывание тиристора VS1. Ёмкость С1 при этом разряжается. То же самое происходит при отрицательной полуволне, только открывается диод VD4 и тиристор VS2. Резистор R3 служит для ограничения тока через аналог динистора.
Налаживание заключается в подстройке резистором R1 необходимой зоны регулирования сварочного тока.

В качестве SA1 можно использовать любой автомат на 25 А КД209А можно заменил» на КД202В-КД202М или любые другие на ток более 0,7 А и напряжение более 70 В. Тиристор КУКЛА можно заменить на КУ201-КУ202. Резисторы R1 и R2 - на мощность не менее 10 Вт. С1 - К50-6. VD1, VD2, VS1, VS2 на ток 160-250 А с любой группой по напряжению. Их необходимо установить на радиаторы с площадью охлаждения не менее 100 см2.

Обмотка 3 трансформатора рассчитана на напряжение 40 В, а вторичную, при необходимости, можно увеличить.

Абрамов С.М.

Трансформаторное железо своими руками

Изготовить самодельный трансформатор – это стоящее дело, чтобы не тратить деньги на покупку трансформаторов.

Подбор материалов

Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ. Для изоляции между обмотками лучше использовать лаковую ткань, несколько слоев изоляции. Для поверхностной наружной изоляции подходит кабельная бумага, лаковая ткань. А также можно мотать трансформатор, применяя изоленту ПВХ.

Пропитка нужна для повышения времени работы, но, она повышает паразитную емкость катушки. Для этой цели применяют лак. Для простого трансформатора можно использовать масляный лак. Покрывается каждый слой. Сразу все слои пропитать невозможно. Лак не должен быстро засохнуть до окончания намотки.

Каркас делают из стеклотекстолита или ему подобного материала.

Расчеты параметров самодельного трансформатора

На простом трансформаторе первичная обмотка имеет 440 витков для 220 вольт. Получается на каждые два витка по 1 вольту. Формула для подсчета витков по напряжению:

N = 40-60 / S, где S – площадь сечения сердечника в см 2 .

Константа 40-60 зависит от качества металла сердечника.

Сделаем расчет для установки обмоток на магнитопровод. В нашем случае у трансформатора окно 53 мм по высоте и 19 мм по ширине. Каркас будет текстолитовый. Две щеки внизу и вверху 53 – 1,5 х 2 = 50 мм, каркас 19 – 1,5 = 17,5 мм, окно размером 50 х 17,5 мм.

Рассчитываем необходимый диаметр проводов. Мощность сердечника трансформатора своими руками по габаритам 170 ватт. На обмотке сети ток 170 / 220 = 0,78 ампера. Плотность тока 2 ампера на мм 2 , стандартный диаметр провода по таблице 0,72 мм. Заводская обмотка из провода 0,5, завод сэкономил на этом.

  • Обмотка простого трансформатора высокого напряжения 2,18 х 450 = 981 виток.
  • Низковольтная для накала 2,18 х 5 = 11 витков.
  • Низкого напряжения накальная 2,18 х 6,3 = 14 витков.

Количество витков первичной обмотки:

берем провод 0,35 мм, 50 / 0,39 х 0,9 = 115 витков на один слой. Количество слоев 981 / 115 = 8,5. Из середины слоя не рекомендуется делать вывод для обеспечения надежности.

Рассчитаем высоту каркаса с обмотками. Первичная из восьми слоев с проводом 0,74 мм, изоляцией 0,1 мм: 8 х (0,74 + 0,1) = 6,7 мм. Высоковольтную обмотку лучше экранировать от других обмоток для предотвращения помех высоких частот. Для того, чтобы мотать трансформатор, делаем обмотку экрана из одного слоя провода 0,28 мм с изоляцией из двух слоев с каждой стороны: 0,1 х 2 + 0,28 = 0,1 х 2 = 0,32 мм.

Первичная обмотка будет занимать места: 0,1 х 2 + 6,7 + 0,32 = 7,22 мм.

Повышающая обмотка из 17 слоев, толщина 0,39, изоляция 0,1 мм: 17 х (0,39 + 0,1) = 6,8 мм. Поверх обмотки делаем слои изоляции 0,1 мм.

Получается: 6,8 + 2 х 0,1 = 7 мм. Высота обмоток вместе: 7,22 + 7 = 14,22 мм. 3 мм осталось для накальных обмоток.

Можно сделать расчет внутренних сопротивлений обмоток. Для этого рассчитывается длина витка, берется длина провода в обмотке, определяется сопротивление, зная удельное сопротивление по таблице для меди.

При расчете сопротивления секции первичной обмотки получается разница около 6-ти Ом. Такое сопротивление даст падение напряжения 0,84 вольта при токе номинала 140 миллиампер. Чтобы компенсировать это падение напряжения, добавим два витка. Теперь во время нагрузки секции равны по напряжению.

Изготовление каркаса катушки трансформатора своими руками

Важны углы на деталях, и точность в размерах, что повлияет на сборку простого трансформатора.

На щечках отводим места для крепления выводных контактов обмоток, сверлим отверстия по расчетам. Когда каркас собран, то теперь скругляем острые грани, к которым будет прикасаться провод обмотки. Используем для этой цели надфиль. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставляется ли в окно каркаса пластина. Она не должна болтаться, или туго входить. Каркас ставим на специальный станок или готовимся мотать трансформатор вручную. Толстые провода всегда мотаются руками.

Намотка трансформатора своими руками

Укладываем изоляцию первого слоя. Вставляем конец провода в отверстие выводной клеммы. Начинаем мотать провод, не забывая о его натяжении. Проверить можно так: намотанная катушка не будет проминаться от пальца. Провод растягивать нельзя, так как нарушится изоляция. Готовую катушку рекомендуется пропитать парафином, чтобы не испортить провод. Если обмотка гудит во время работы трансформатора, то изоляция провода стирается, провод изгибается и разрушается. По этой причине натяжение провода во время намотки имеет большое значение.

Витки во время намотки придвигаем друг к другу, уплотняем. Первый слой самый важный.

На слое не нужно оставлять пустое место. Наибольшее напряжение на последних витках составляет для первичной 60 + 60 / 2, 18 + 55 В. Изоляция из лака выдержит напряжение, если провод будет проваливаться в пустоту слоя, то может нарушиться изоляция. Пропитываем первый слой, затем второй и так далее. К изоляции между обмотками необходимо отнестись добросовестно. Она должна выдерживать до 1000 вольт. Вверху на изоляции рекомендуется подписать количество витков и размер провода, это пригодится при ремонте.

Слои самодельного трансформатора должны иметь правильную форму. По мере намотки катушка будет изгибаться у краев. Для этого слои нужно равнять во время намотки, не повредив изоляцию.

Вынужденные стыки провода лучше на ребре каркаса за сердечником. Соединять провод скруткой с пайкой, внакладку с пайкой. Длина контакта при соединении делается более 12 диаметров провода. Стык нужно изолировать бумагой или лаковой тканью. Пайка должна быть без острых углов.

Выводные концы обмоток делаются по-разному. Главное, чтобы была надежность и качество.

Окончание изготовления трансформатора своими руками

Припаиваем выводные концы обмоток, изолируем поверхность простого трансформатора, подписываем на нем данные характеристики и производим сборку сердечника. После этого надо проверить этот простой трансформатор своими руками.

Замеряем ток самодельного трансформатора вхолостую, он должен быть минимальным. Смотрим на нагрев. Если греется сердечник, то неправильно подобрано железо. Если нагрелись обмотки, значит, есть короткое замыкание. Если нормально, то замыкаем ненадолго вторичную обмотку, треска и сильного гудения не должно быть.

Пример как сделать самодельный трансформатор

Перейдем к изготовлению самого трансформатора. По готовому сердечнику рассчитаем мощность трансформатора, витки и провод, намотаем первичную и вторичную обмотки, соберем трансформатор полностью.

Чтобы мотать трансформатор напряжением 220 на 12 вольт нам необходимо подобрать магнитный сердечник. Подбираем магнитный сердечник Ш-образный, и каркас от старого трансформатора. Чтобы определить мощность, выдаваемую простым трансформатором, необходимо произвести предварительный расчет.

Расчет трансформатора

Рассчитываем диаметр провода первичной обмотки. Мощность трансформатора Р1 = 108 Вт:

где: I1 – ток в первичной обмотке;

тогда ток в первичной обмотке:

Возьмем I1 = 0,5 ампера.

Из таблицы диаметр провода в зависимости от тока выбираем допустимый ток 0,56 А, диаметр 0,6 мм.

Самодельный трансформатор своими руками можно намотать без станка. На это уйдет два-три часа, не больше. Приготовим полоски бумаги для прокладки ее между слоями провода. Полоску вырезаем шириной равной расстоянию между щечками катушки трансформатора плюс еще пару миллиметров, чтобы бумага легла плотно, по краям витки не залезали друг на друга.

Длину полоски делаем с запасом два сантиметра для склеивания. По краям полоску слегка надрезаем ножницами, чтобы при изгибе бумага не рвалась.

Затем приклеиваем полоску бумаги на каркас, плотно пригладив ее.

Намотка первичной обмотки

Теперь берем провод от старой катушки, у которой провод с хорошей не потрескавшейся изоляцией. Конец провода вставляем в гибкую трубочку изоляции от старого использованного провода соответствующего подходящего диаметра. Просовываем конец обмотки в отверстие каркаса катушки (они уже имеются в старом каркасе).

Катушка мотается плотно, виток к витку. Намотав 3-4 витка, нужно прижать витки, друг к другу, чтобы намотка витков была плотной. Чтобы мотать трансформатор после намотки первого слоя, необходимо посчитать количество витков в ряду. У нас получилось 73 витка. Делаем прокладку полоской бумаги. Наматываем второй слой. Во время намотки нужно все время держать провод в натянутом состоянии, чтобы намотка получалась плотной. После второго слоя также делаем прокладку из бумаги. Если не хватает длины провода, то соединяем с ним другой провод путем спайки. Лудим лакированный провод, нагрев конец паяльником на таблетке аспирина. При этом лак хорошо снимается.

Когда намотка первичной обмотки закончена, то конец провода изолируем в трубочку и выводим наружу катушки. Между первичной и вторичной обмотками делаем обмоточную изоляцию. Можно мотать трансформатор дальше.

Вторичная обмотка

Рассчитаем диаметр провода вторичной обмотки самодельного трансформатора. Мощность вторичной обмотки примем:

Допустимый ток во вторичной обмотке будет равен:

Из таблицы диаметр в зависимости от тока: диаметр для тока 5,55 А – ближайшее значение в таблице 6,28 ампера. Для такого тока необходим диаметр провода 2 мм.

Берем провод, который мы получили при сматывании старого трансформатора. Наматываем провод вторичной обмотки по такому же принципу, как и первичную обмотку. Провод вторичной обмотки намного жестче, поэтому, чтобы он ровно ложился при намотке, периодически его необходимо осаживать ударами молотка через деревянный брусок, чтобы не повредить изоляцию. У нас получилось 3 слоя вторичной обмотки. Получился готовый намотанный каркас простого трансформатора.

Сборка трансформатора своими руками

Для ускорения сборки берем по две Ш-образные пластины. Вставляем их внутрь каркаса поочередно с двух сторон по две штуки.

Перекрывающие пластины пока не ставим. Они будут установлены позже. Если вставлять все пластины сразу всем пакетом, то между пластинами появляются зазоры и индуктивность всего сердечника падает. После сборки Ш-образных пластин самодельного трансформатора вставляем перекрывающие пластины, также по две штуки.

После сборки сердечника аккуратно обстукиваем его плоскости молотком для выравнивания пластин. При помощи стоек и шпилек будем стягивать сердечник. По правилам на шпильки надеваются бумажные гильзы для снижения потерь в сердечнике.

Концы обмоток зачищаем и лудим. Затем припаиваем к выводным планкам, которые можно прикрепить к каркасу трансформатора. Получился готовый трансформатор своими руками.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

На сегодняшний день многие домашние электрики задумываются о том, как сделать тороидальный трансформатор. Этот спрос на него обеспечен тем, что он имеет сердечник, который значительно лучше по сравнению с другими. Он имеет меньший вес, который может отличаться в полтора раза. Также и КПД этого трансформатора будет значительно выше.

Вот основные причины, которые останавливают многих мастеров при его изготовлении:

  1. Достаточно сложно найти подходящий сердечник.
  2. Его изготовление занимает много времени.

Тороидальный трансформатор и его расчет

Для того чтобы значительно облегчить расчет тороидального трансформатора вам необходимо знать следующие данные:

  1. Выходное напряжение, которое будет подаваться на первичную обмотку U.
  2. Диаметр сердечника внешний D.
  3. Внутренний диаметр сердечника d.
  4. Магнитопровод

Площадь поперечного сечения S будет определять мощность трансформатора. Оптимальным значением на сегодняшний день считается 45-50 см. Рассчитать это значение достаточно просто и сделать это можно с помощью формулы:

Наиболее важной характеристикой сердечника считается площадь его окна S. Этот параметр будет определять интенсивность отвода избытков тепла. Оптимальное значение этого параметра может составлять 80-100 см. Вычисляется он по формуле:

Благодаря этим значениям вы легко рассчитаете его мощность по формуле:

P = 1,9 * Sc * S, где Sc и S необходимо брать в квадратных сантиметрах, а P получится в ваттах. Затем вам потребуется найти число витков на один вольт:

Когда значение k вам станет известным, то можно будет рассчитать количество витков во вторичной обмотке:

Производить расчеты лучше, если в качестве исходного значения использовать напряжение на вторичной обмотке:

W1 = (U1 * w2) / U2, где U1 – это напряжение, которое подводят к первичной обмотке, а U2 снимаемое со вторичной.

Сварочный ток проще всего регулировать с помощью изменения числа витков в первичной обмотке, так как здесь существует меньшое напряжение.

Изготовление тороидального сердечника

Тороидальные трансформаторы содержат в своей конструкции сложный сердечник. Лучшим материалом для его изготовления считается трансформаторная сталь. Для того чтобы изготовить сердечник тороидального трансформатора вам необходимо использовать стальную ленту. Ее необходимо свернуть в рулон, который будет иметь форму Тора. Если у вас уже есть такая форма, то никаких проблем возникнуть не должно.

Если значение внутреннего диаметра d будет недостаточным, то часть ленты необходимо отмотать. В результате этого у вас возрастут оба диаметра, и увеличится площадь всей поверхности. Правда при этом у вас может уменьшиться площадь поперечного сечения.

Хороший готовый сердечник вы также можете найти на лабораторном автотрансформаторе. Вам следует перемотать его обмотки. Измерительные трансформаторы имеют более простой сердечник.

Еще к одному способу изготовления тороидального сердечника относят использование пластин от неисправного промышленного трансформатора. Сначала из этих закрепок вам потребуется изготовить обруч. Его диаметр должен составлять 26 см. Внутрь этого обруча необходимо постепенно вставлять пластины. Следите за тем чтобы они не разматывались.

Если тороидальный трансформатор наберет необходимое сечение, тогда его магнитопровод готов. Для увеличения S вам необходимо сделать два тороида. Они должны иметь одинаковые размеры. Их края необходимо будет закруглить с помощью напильника. Из картона необходимо сделать два специальных кольца и две полоски для Тора. После их наложения все элементы следует обмотать изоляционной лентой. Теперь ваш магнитопровод готов.

Намотка тороидального трансформатора

Намотка тороидального трансформатора – это достаточно сложный процесс, который занимает много времени. Тороидальный трансформатор имеет одну из наиболее сложных намоток. Наиболее простым способом считается использование специального челнока. На него следует намотать провод нужной длины и затем его через отверстия. Он имеет сложную конструкцию, но это не влияет на принцип работы трансформатора тороидального. После пропуска через челнок у вас начнет формироваться соответствующая обмотка.

Челнок обычно изготавливается из дерева. Его толщина составляет 6 мм длина 40 см, а ширина 4 см. В его торцах вам следует сделать полукруглые вырезы. Для оценки его длины вам необходимо намотать провод на челнок, а значение умножить на количество витков. В этом случае запас должен составлять 20%.

Намотку необходимо делать с помощью кругового челнока. В качестве заготовки вам могут послужить согнутые пластмассовые трубы или обруч. Обруч необходимо распилить в одном месте и продеть его сквозь внутреннее окно сердечника. Провод в нескольких местах следует зафиксировать изолентой. Она не даст вашему проводу рассыпаться.

Надеемся, что благодаря этой статье вы самостоятельно сможете изготовить тороидальный трансформатор своими руками.

Преобразование тока или напряжения применяется практически в каждом электроприборе. Для чего нужен трансформатор? Более практичного и универсального прибора для преобразования напряжения еще не придумали.

Как устроен трансформатор?


Основа прибора – замкнутый магнитопровод. На него наматываются обмотки – от двух и более. При появлении на первичной обмотке переменного напряжения, в основе возбуждается магнитный поток. Он наводит на остальных обмотках переменное напряжение с аналогичной частотой.

Разница в количестве витков между обмотками определяет коэффициент изменения величины напряжения. Проще говоря, если вторичная обмотка имеет вдвое меньше витков, на ней возникнет напряжение, в два раза меньшее, чем в первичной. Мощность остается прежней, что позволяет работать с большими токами при меньшем напряжении.

Конструктивное исполнение различается по форме магнитопровода.

Броневой

Образует два витка магнитного поля, рассчитан на большие нагрузки. Магнитопровод разъемный, удобен в сборке – на центральный стержень надевается готовая обмотка. Недостаток – тяжелый, габаритный. Крайние и поперечные стержни магнитопровода эффективно не используются.

Стержневой

Конструкция аналогична броневому, магнитное поле одновитковое, соответственно мощность меньше. Также имеет разборную конструкцию. Эффективность использования поверхности магнитопровода не выше 40%.

Тороидальный трансформатор

Имеет самый высокий КПД. Это достигается за счет 100% использования площади магнитопровода. Поэтому, при одинаковой мощности, такие трансформаторы имеют меньшие размеры. Еще одно преимущество – за счет распределения обмоток по всей площади основы, охлаждение витков более эффективное. Это позволяет еще больше нагрузить преобразователь без превышения критической температуры. Недостаток один – такие трансформаторы сложно собирать, поскольку основа неразъемная.

Материалы для магнитопровода:

Железные основы набираются из пластин, наматываются ленточным способом, или отливаются монолитно. Наиболее эффективный материал – феррит. Чаще всего применяется именно в торах, увеличивая их КПД.

Какие бывают трансформаторы по конструкции, мы рассмотрели. При покупке готового прибора, вас мало волнует, насколько сложно его сделать.

Тороидальная конструкция удобна в монтаже (занимает мало места, крепится одним винтом). Однако стоит такой прибор выше, чем стержневые или броневые преобразователи напряжения. Часто его цена перекрывает экономию от самостоятельного изготовления всей электроустановки.

Тороидальный трансформатор, как сделать своими руками?

Первое, что приходит в голову – взять готовый тор от сломанной бытовой техники, и попробовать изменить параметры вторичной обмотки под ваши расчеты. Как перемотать трансформатор своими руками, знают все радиолюбители.

Но тороидальный сердечник не разбирается, если пропускать через «бублик» пару тысяч (или даже сотен) витков, на перемотку уйдут месяцы. Да и вероятность повредить оболочку проволоки при таком способе довольно высока.

Чтобы не задаваться вопросами типа: «Что можно сделать из трансформатора от микроволновки?» (из него делают споттеры для точечной сварки), логичнее будет подбирать трансформатор под конкретную задачу, а не наоборот.

Если ваш электроприбор компактный, ищите тороидальный преобразователь. Кстати, в микроволновых печах применяются бронированные трансформаторы, достаточно крупного размера.

Имея представление о характеристиках собираемого блока питания, вы должны знать, как рассчитать мощность трансформатора. Получив эту важную характеристику, начинаете поиски донора. Если приобретенный трансформатор имеет заводскую этикетку, или еще лучше, паспорт изделия – вы пользуетесь этой информацией. А если у вас в руках безымянное изделие?

Первый вопрос, который возникнет: «Как определить выводы трансформатора?» Необходимо произвести замеры сопротивления между контактами с помощью мультиметра. Надо найти первичную обмотку. Как правило, контакты первички не соединены с вторичными обмотками.

То есть, если прозвонка показала гарантировано обособленную обмотку, это первичка. По результатам замеров рисуем схему, и приступаем к определению коэффициентов понижения напряжения.

На контакты первичной обмотки подводим напряжение 220 вольт. Для безопасности можно ограничить ток какой-нибудь нагрузкой. Например, последовательно включить лампу накаливания мощностью 40-60 Вт. Лампа шунтируется обычным тумблером. Подключение производится через предохранитель, или бытовой удлинитель с защитным автоматом (на случай короткого замыкания).

Необходимо дать поработать тору несколько минут «в холостую» с включенной лампой. Затем отключите питание, и оцените температуру устройства. Если избыточного нагрева нет – шунтируйте лампу выключателем и снова дайте время на проверку нагрева.

После этого можно приступать к составлению диаграммы напряжения на вторичных обмотках. Произведите замеры на контактах во всех возможных комбинациях. Результаты отобразите на схеме. Получив полную картину, подайте на обмотки нагрузку, соответствующую напряжению. Лучший способ – та же лампа накаливания.

Оценить возможности прибора можно по степени нагрева под нагрузкой. Нормальная температура – не более 45°С. То есть, сразу после отключения от сети, трансформатор можно трогать рукой без температурного дискомфорта.

Рассмотрим как производится расчет мощности трансформатора

Для начала определяем сечение основы. Магнитопровод должен не только выдержать магнитное поле определенной интенсивности, он еще рассеивает выделяемое тепло. Существует упрощенный метод исчисления площади сечения в см². Она равна квадратному корню от требуемого значения мощности в ваттах.

Это максимальное значение, реальный трансформатор должен иметь запас +50%. Иначе сердечник попадет в область магнитного насыщения, что приведет к резкому локальному нагреву. Для сердечников тороидальной формы достаточно запаса 30% от расчетной площади.

Далее необходимо знать, как определить параметры провода для обмоток, чтобы обеспечить расчетную мощность трансформатора. Первая величина – количество витков на вольт (речь идет о первичной обмотке).

Для этого воспользуемся несложной формулой: константу 60 делим на площадь сечения в см². Например, сечение магнитопровода 6 см². Значит, на каждый вольт входного напряжения, требуется 10 витков провода. То есть при питании 220 вольт, первичная обмотка будет состоять из 2200 витков.

Расчет вторичных обмоток производится в пропорции коэффициента трансформации. Если необходимо 20 вольт на выходе, при константе 10 витков на вольт, потребуется 200 витков вторичной обмотки. Это абсолютное значение, без учета потерь при нагрузке. Истинное количество витков получаем, умножив значение на 1,2.

Прежде чем намотать трансформатор, надо знать сечение провода. Минимальный диаметр проволоки рассчитывается по формуле: D=0.7*√I

D – диаметр проводника в мм

0,7 – установочный коэффициент

√I – квадратный корень из значения силы тока в амперах

Экономить на проводе не стоит. Меньший диаметр плохо рассеивает тепло, и обмотка может перегореть. Чем тоньше провод, тем выше сопротивление. Возможны потери мощности и снижение расчетных характеристик.

Перемотка трансформатора своими руками

Расчет произвели, параметры «донора» определили, требуется перемотка вторичной обмотки. На стержневом или бронированном трансформаторах все просто – обмотка мотается на коробочку из электротехнического картона, затем надевается на разборный магнитопровод.

А как намотать тороидальный трансформатор?

Намотка тороидального трансформатора своими руками – видео.

Есть два способа, отработанных десятилетиями.

С помощью челнока. На вилочный челнок предварительно наматываем требуемое количество проводника. Лучше рассчитать его с запасом, возможны потери от перекосов на витках.

Этот способ годится в случаях, когда внутренний диаметр тора достаточно большой, а проводник тонкий и гибкий. Количество витков также имеет значение. Мотать обмотку даже в 500-700 витков вы будете очень долго.
Вторая технология более прогрессивная. Намотка с помощью размыкаемого обода.

Намоточный обод продевается в «дырку от бублика» и соединяется в единое кольцо. Затем на него наматывается требуемое количество проволоки. После чего проводник сматывается с обода на тороид, с одновременным его вращением для равномерной укладки.

Несмотря на кажущуюся сложность приспособления, его можно изготовить самостоятельно.

Как заводить Тороиды


Все тороиды, используемые в RF-ToolKits, наматываются одинаково ... по часовой стрелке!
Вот пример тороида с вращением по часовой стрелке.

, а это пример тороида с обмоткой против часовой стрелки.

Отрежьте магнитный провод до необходимой длины.
Вы можете использовать программу Toroid Calculator Program , чтобы помочь вам определить правильную длину провода.
Если эта программа у вас не работает, попробуйте http://toroids.info
Обратите внимание, что каждый проход через отверстие тороида считается одним (1) полным оборотом!

Ниже приводится подробное графическое описание намотки тороидов в направлении CW:

1.Держите тороид в левой руке большим и указательным пальцами так, чтобы была видна половина отверстия тороида.
Правой рукой проденьте половину длины провода через тороидальное отверстие. Это один (1) ход.

2. Теперь возьмитесь за тороид большим и указательным пальцами правой руки и зажмите провод между большим пальцем и корпусом тороида.
Левой рукой проведите провод вокруг тороида влево.

3. Большим пальцем левой руки протолкните и согните проволоку вокруг корпуса тороида.

4. Теперь левой рукой возьмитесь за конец провода, направленный к вам, вставьте конец провода в центр и протолкните провод, пока не останется петля в полдюйма.

5. Прижмите проволочную петлю к корпусу тороида.

6. Теперь потяните провод снизу отверстия на себя, одновременно нажимая сверху.
Будьте осторожны. Не позволяйте проволоке царапать внутренние углы.

7. Плотно оберните проволоку вокруг тороида большим и указательным пальцами левой руки.

8.После того, как половина проволоки намотана на тороид, переверните тороид и повторяйте шаги со 2 по 7, пока не закончите.

9. При намотке провода на корпус тороида наматывайте его как можно плотнее, не растягивая провода.
После того, как все витки будут на тороиде, равномерно распределите витки ногтями, пока провод не повернется крышкой.
около 90 процентов (324 градуса) тороида. Это важно, потому что индуктивность тороидов для наших комплектов
рассчитываются и измеряются с 90-процентным спредом.

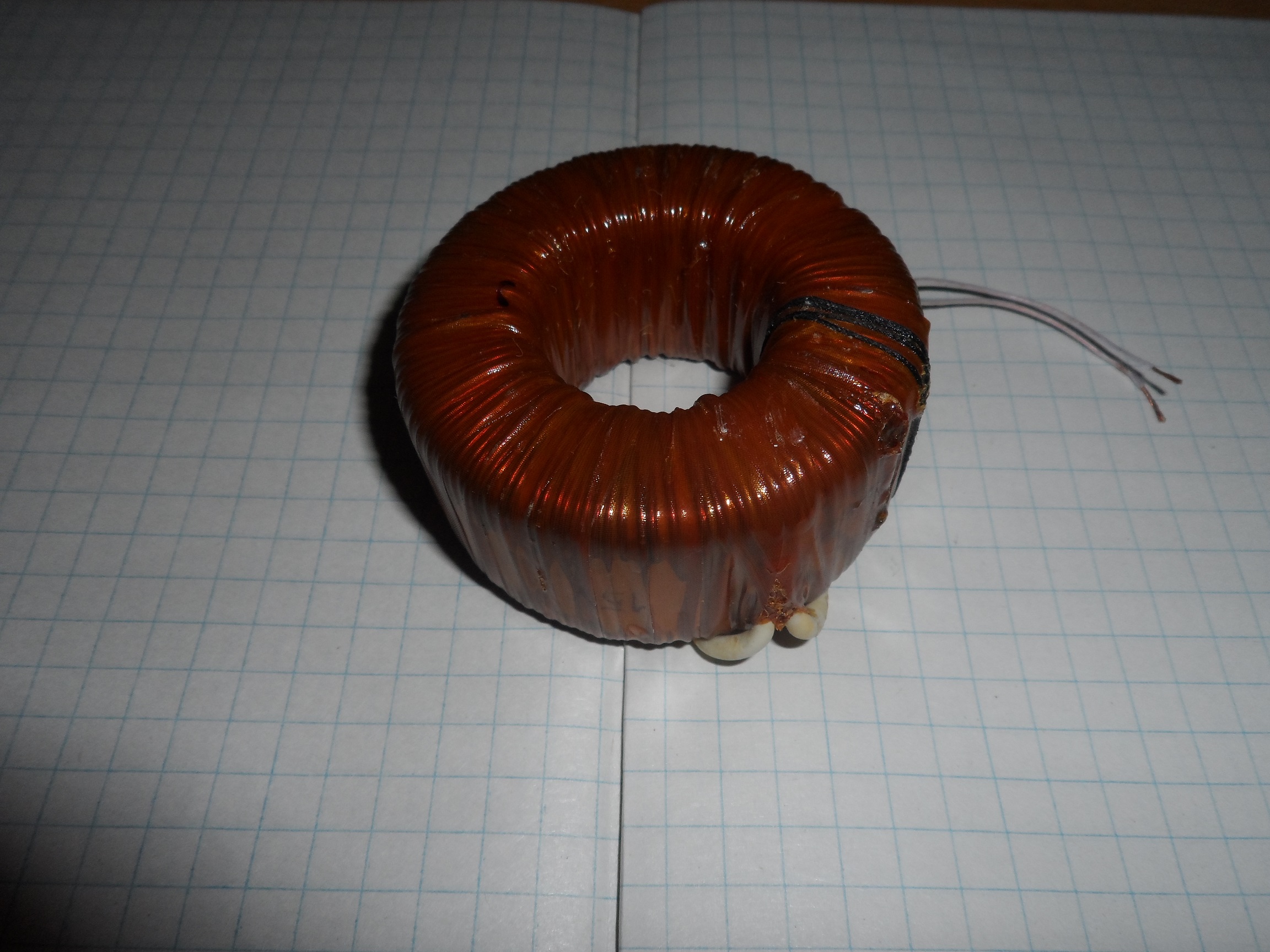

Наконец, тороид по часовой стрелке должен выглядеть так:

На этом рисунке показано 20 витков через тороид.
Все тороиды, используемые в наборах kitsandparts.com, предназначены для намотки по часовой стрелке.

Главный трансформатор - обзор

Сетевые трансформаторы

Большинство сетевых трансформаторов, которые используются в электронике, предназначены для источников питания и, как таковые, соответствуют довольно стандартной схеме. В этих трансформаторах используются ламинированные сердечники, а в более старых типах используются знакомые сердечники I и E формы, которые могут быть соединены вместе с воздушным зазором.Размер этого воздушного зазора является очень важной характеристикой трансформатора и является причиной трудностей, с которыми сталкиваются многие пользователи, когда восстанавливают трансформатор для другой цели, например, для перемотки вторичной обмотки на другое напряжение. Воздушный зазор действует на магнитную цепь трансформатора так же, как высокое сопротивление в цепи тока, а его магнитный эффект ограничивает магнитный поток в сердечнике. Это значительно снижает вероятность насыщения сердечника большим током, протекающим по обмоткам.Воздушный зазор особенно важен для дросселей сетевой частоты в сглаживающих цепях, которые могут переносить пульсации как постоянного, так и переменного тока, но в настоящее время дроссели для этой цели используются редко.

Рисунок 5.14. Принцип тороидальной обмотки, которая намного эффективнее концентрирует поток.

Традиционный сердечник I и E или C не идеально подходит для всех типов требований трансформатора, особенно тех, которые требуют низкого уровня магнитного поля вокруг трансформатора.Простым решением проблемы низкого внешнего магнитного поля является тороидальный трансформатор, который стал гораздо более доступным благодаря разработке эффективных машин с тороидальной обмоткой за последние двадцать лет. Главное, что следует отметить в отношении тороидальных трансформаторов, заключается в том, что их производительность может быть слишком легко нарушена из-за неправильной установки, потому что можно сделать монтаж в виде металлической дорожки, которая, по сути, является закороченным вторичным витком, который рассеивает большую часть энергии трансформатора.

Технические характеристики сетевых трансформаторов отражают нормальное использование таких трансформаторов с выпрямителями и конденсаторами для формирования источников питания. Наиболее важным параметром является номинальное значение вольт-ампер (ВА) для каждой вторичной обмотки, выражающее максимальный ток, который может потребляться при напряжении обмотки. Используется название вольт-ампер, а не ватт, потому что использование ватт означало бы коэффициент мощности, равный единице. Поскольку трансформатор не на 100% эффективен, вольт-амперы на первичной обмотке будут больше, чем сумма вольт-ампер на вторичных обмотках, и часть этого, хотя и редко указывается напрямую, часто подразумевается в цифре для « намагничивающий ток », означающий ток, протекающий в первичной обмотке, когда к какой-либо вторичной обмотке не подключена нагрузка.

В современных источниках питания используются активные цепи с целью поддержания тока нагрузки в фазе с напряжением нагрузки и минимизации выбросов и гармоник. Эти методы выходят за рамки данной книги.

В настоящее время очень распространенной практикой является предоставление сетевых трансформаторов с двумя первичными обмотками на 110 В, чтобы трансформатор можно было использовать с параллельными входами от источников питания 110 В или с последовательными соединениями на 220 В.

Регулировка трансформатора является важным фактором при его использовании в цепях питания. Когда трансформатор нагружен выпрямителем и сглаживающей цепью, и полный номинальный ток потребляется от вторичной обмотки (или от каждой вторичной обмотки, если имеется несколько обмоток), то регулирование представляет собой частичное падение напряжения, определяемое как:

разомкнуто. напряжение цепи - напряжение полной нагрузки - напряжение холостого хода

, выраженное в процентах. Процент регулирования может быть очень большим для небольших трансформаторов, обычно 20% типа 3 ВА, снижаясь до 5% или менее для более крупных трансформаторов на 200 ВА или более.Некоторые производители указывают уровни напряжения холостого хода и полной нагрузки, а не регулирования. Один важный момент, на который следует обратить внимание, заключается в том, что многие производители указывают значение полной нагрузки для вторичного напряжения на выходе. Это означает, что для небольшого трансформатора с плохой стабилизацией напряжение холостого хода может быть на 20% выше, и это необходимо делать в цепях, подключенных к трансформатору. Если не используется стабилизация напряжения, такой порядок изменения напряжения между холостым ходом и полной нагрузкой может быть неприемлемым для приложений, предполагающих использование ИС.

Для любого трансформатора важно иметь некоторые сведения о вероятном повышении температуры во время работы с полной нагрузкой. Это значение не всегда приводится, и в среднем для больших трансформаторов на 40 ° C выше температуры окружающей среды для каждой обмотки (хотя большая часть повышения температуры происходит во вторичных обмотках). Меньшие трансформаторы могут иметь более высокие показатели превышения температуры, обычно 60 ° C. Максимально допустимая температура трансформатора часто не указывается и не должна превышать 90 ° C, если производитель не указывает другое значение.Трансформаторы, в которых используется изоляция класса E, могут работать при максимальной рабочей температуре 120 ° C, но этот показатель является исключительным среди обычного диапазона трансформаторов для источников питания. Полный рейтинг трансформатора подразумевает температуру окружающей среды 25 ° C, и следует проконсультироваться с производителями, если вероятны более высокие температуры окружающей среды.

Поскольку трансформаторы подвержены высоким пиковым напряжениям, сумме напряжений переменного и постоянного тока, для каждого типа трансформатора существует значение испытательного напряжения (также известное как импульсное испытательное напряжение), которое составляет не менее 2 кВ.Это измеряет пробой напряжения между обмотками, а также между каждой обмоткой и металлическим сердечником. Трансформаторы более высоких классов будут испытываться на более высокое испытательное напряжение, обычно 5 кВ, поддерживаемое в течение одной минуты, и трансформаторы, которые предназначены для специальных целей, например, для питания электронагревателей электронно-лучевых трубок, катоды которых работают при очень высоком напряжении (отрицательные напряжения). придется испытывать при значительно более высоких напряжениях. Однако требования к низкому напряжению современных приборных ЭЛТ означают, что такие трансформаторы сейчас редко требуются, кроме как для обслуживания старых приборов.

Сопротивление обмотки трансформатора часто не указывается, хотя сопротивление вторичной обмотки является важным фактором при проектировании источника питания, регулировка которого (до использования схемы стабилизации) должна быть известна. Обратите внимание, что трансформаторы, предназначенные для источников питания 60 Гц, не должны использоваться в приложениях с частотой 50 Гц. Если указаны значения сопротивления обмотки, будут указаны как первичная, так и вторичная обмотка, а типичное первичное сопротивление для трансформатора на 240 ВА составляет 4 Ом, с более высокими значениями для трансформаторов меньшего размера.Вторичные сопротивления обмоток низкого напряжения намного ниже, порядка 0,05 Ом для обмотки с номиналом 10 А, выше для обмоток с более низким номинальным током или для обмоток высокого напряжения.

Подавляющее большинство трансформаторов для использования в источниках питания имеют вторичные обмотки, рассчитанные на среднеквадратичное напряжение до 20 В, хотя, поскольку вторичные обмотки часто наматываются с целью двухфазного выпрямления (см. Ниже), вторичная обмотка 20 В фактически будет состоят из двух соединенных обмоток по 20 В, т.е.е. обмотка 40 В с отводом от центра. Получаемые выходное напряжение и ток зависят от типа используемых схем выпрямления и сглаживания. Когда за схемой выпрямителя следует большой накопительный конденсатор (емкостной входной фильтр), тогда выходное напряжение постоянного тока схемы высокое, но регулирование тока плохое. При использовании входного фильтра дросселя (за выпрямительной схемой следует последовательный дроссель) выходное напряжение ниже, но регулировка тока лучше.

Рисунок 5.15 показаны обычные стандартные схемы выпрямителя и фильтра, а также соотношение между выходным напряжением переменного тока и выходным напряжением постоянного тока, а также между переменным током и постоянным током. Здесь показано только сглаживание конденсаторного входа, потому что использование индуктора сразу после выпрямления (индуктивный входной фильтр) в наши дни очень необычно. Индуктивный входной фильтр имеет преимущества лучшего регулирования, но размер, стоимость и вес индуктора делают систему менее привлекательной, особенно когда в любом случае, вероятно, будет использоваться стабилизатор напряжения.В большинстве блоков питания используется мостовой выпрямитель вместе с емкостным входным фильтром (накопительный конденсатор). Когда используется конденсаторный входной фильтр, конденсатор должен быть рассчитан на то, чтобы выдерживать полный ток пульсаций. Как показывает практика, пульсирующий ток можно рассматривать как разницу между переменным и постоянным током.

Рисунок 5.15. Стандартные схемы фильтров выпрямителя и приблизительные формулы характеристик без учета потерь выпрямителя, пульсаций и потерь сопротивления.

Для нестандартных требований к вторичному напряжению можно купить комплекты трансформаторов, в которых первичная обмотка подключается к катушке, а вторичная обмотка должна быть намотана, а затем катушки смонтированы на сердечнике. Эти комплекты трансформаторов обычно представляют собой обычные сердечники типа E и I, но некоторые производители поставляют тороидальные сердечники с уже имеющейся первичной обмоткой, и они особенно полезны для источников очень низкого напряжения, для которых требуется всего несколько витков вторичной обмотки.Для каждого размера сердечника производитель указывает количество витков вторичной обмотки на один вольт на выходе, обычно от двух витков на вольт для размера 200 ВА до шести витков на вольт для размера 20 ВА.

Проволока, входящая в эти комплекты, представляет собой обычную эмалированную медь с диапазоном диаметров от 0,2 мм до 2,0 мм. При выборе калибра провода для вторичной обмотки следует учитывать тепловыделение, которое можно ожидать при полном номинальном токе. Для приложений, требующих более 10 А, вам необходимо использовать провод более 2.Диаметр 0 мм.

Помните, что вам нужно как минимум 1000 мкФ накопительного конденсатора на ампер выходного тока. Помните также, что среднеквадратичный ток в обмотках трансформатора значительно больше, чем выходной постоянный ток.

Подробную информацию о комплектах трансформаторов в Великобритании см. В каталоге ElectroComponents или на международном веб-сайте

http://www.rs-components.com

Пользователи из Великобритании могут перейти непосредственно по телефону

Вы можете зарегистрируйтесь на веб-сайте, чтобы получать информацию о компонентах, а также обновления списка продуктов и технической информации.

Что такое тороидальный силовой трансформатор?

Трансформаторы - это устройства, используемые для передачи энергии между двумя частями электрической цепи, создавая изоляцию при изменении тока и напряжения. Трансформаторы служат неотъемлемыми компонентами большинства электрических систем.

Силовые трансформаторы, в частности, используются, когда требуется передача энергии с высоким КПД. В зависимости от конкретного применения устройства могут работать непрерывно или прерывисто при полной нагрузке.Как и все трансформаторы, силовые трансформаторы основаны на принципе электромагнитной индукции. Две катушки с магнитной связью образуют первичную и вторичную обмотки.

Тороидальные силовые трансформаторы

Тороидальные трансформаторы - это силовые трансформаторы с тороидальным сердечником, на который намотаны первичная и вторичная обмотки. Когда ток протекает через первичную обмотку, он индуцирует электродвижущую силу (ЭДС), а затем ток во вторичной обмотке, тем самым передавая мощность от первичной обмотки к вторичной обмотке.

Уникальная форма тороидального трансформатора позволяет использовать более короткие катушки, уменьшая резистивные потери или потери в обмотке и повышая общий КПД.

Поделитесь этим изображением на своем сайте

Укажите ссылку на https://info.triadmagnetics.com/ с этим изображением.

 Что такое тороидальный силовой трансформатор? | Инфографика

Преимущества и применение тороидальных силовых трансформаторов

Тороидальные трансформаторы могут быть намного компактнее обычных силовых трансформаторов того же номинала.Кроме того, повышение эффективности может привести к снижению температуры.

Тороидальные сердечники позволяют использовать и наматывать 100% сердечника, тогда как сердечники других форм всегда имеют участки, которые должны доходить до обмоток для создания обратного магнитного пути. Эти секции всегда увеличивают вес и потери, которые не требуются для тороидальных сердечников.

Рассеянные магнитные поля создаются концами катушек, где не все силовые линии связаны с сердечником. Хорошо сконструированные тороиды не имеют конца обмотки, а это означает, что нет физического зазора между началом и концом обмотки, чтобы допускать рассеянные поля рассеяния, излучаемые наружу.Они также обладают высокой устойчивостью к любым наложенным на них внешним магнитным полям.

Компактные размеры тороидальных трансформаторов делают их идеально подходящими для применения в электронных схемах, поэтому эти трансформаторы часто используются в компьютерах, инверторах и множестве подобных устройств. Тороидальные модели также гудят меньше, чем обычные варианты, что делает их идеальными для применения в усилителях, телевидении и аудиосистемах.

Тороидальные силовые трансформаторы

особенно хорошо подходят для критически важного оборудования и устройств в медицинской промышленности, так как высокая эффективность важна в медицинских системах, требующих низких токов утечки, бесшумной и надежной работы.Поскольку эти трансформаторы легкие и компактные, их можно легко интегрировать в медицинские инструменты, в которых нехватка места и веса являются ключевыми соображениями при проектировании.

Узнать больше

Triad Magnetics - ведущий производитель стандартных и нестандартных тороидальных силовых трансформаторов, и мы с гордостью предлагаем более 45 различных моделей для удовлетворения конкретных потребностей клиентов. Наши медицинские силовые трансформаторы оснащены двойными обмотками для последовательного и параллельного подключения в зависимости от потребностей системы.

Поскольку эти трансформаторы часто используются в системах с ограниченным пространством с другими чувствительными электронными компонентами, превышение температуры рассчитано таким образом, чтобы оставаться в пределах от 25 ºC (55 ºF) до 55 ºC (131 ºF). Наши тороидальные модели имеют очень низкие потери, а регулировка поддерживается в пределах от 0,7% до 12,3%.

Мы понимаем, что работа каждого клиента уникальна, поэтому мы тесно сотрудничаем с клиентами, чтобы определить лучший тороидальный силовой трансформатор для их конкретного применения. Чтобы узнать больше о нашем ассортименте тороидальных медицинских силовых трансформаторов, запросите расценки у нашей группы экспертов сегодня.

О тороидальных трансформаторах

Специальные типы электрических трансформаторов, тороидальные трансформаторы являются относительно дорогими, но эффективными решениями для различных применений с низкими номинальными значениями кВА. Их можно использовать для операций с более высокими номинальными значениями кВА, но стоимость их строительства имеет тенденцию ограничивать их ценность для таких приложений. Основная стоимость тороидального трансформатора - это обмотки из медной проволоки, намотанные вокруг сердечника в форме пончика, состав материала которого варьируется от кремнистой стали, феррита и железа.

Трансформаторы используются для передачи электроэнергии от одной или нескольких цепей к одной или нескольким другим цепям без использования движущихся частей. Передача этой энергии осуществляется с помощью общего магнитного поля, которое позволяет индуцировать изменения тока от одной цепи к другой. Одним из наиболее важных применений трансформатора является способность передавать мощность на очень большие расстояния. Трансформаторы также могут использоваться для изменения напряжения и тока в цепи постоянного тока, а также для преобразования энергии переменного или постоянного тока в другую.

В частности, тороидальные трансформаторы обладают исключительной эффективностью, минимальным избыточным шумом и небольшой избыточной индуктивностью рассеяния. Поскольку используется весь сердечник, тороидальные трансформаторы могут весить вдвое меньше, чем традиционный трансформатор, и при этом обеспечивать КПД более 90 процентов. Они делятся на категории вольт-ампер, а размер может определяться рабочей частотой приложения. Для более высоких частот обычно требуются трансформаторы меньшего размера.

Новое обмоточное и производственное оборудование снизило стоимость тороидальных трансформаторов и позволило производить такие трансформаторы для более высоких мощностей вольт-ампер.Тороидальные трансформаторы также используются в некоторых аудиоприложениях, а также во множестве электронных устройств. Производители обычно предлагают различные стандартные и индивидуальные варианты монтажа, такие как крепления на болтах и ​​вставки с резьбой, а также различные типы экранирования.

Больше от компании Electric & Power Generation

Каковы преимущества использования тороидального трансформатора?

Тороидальные трансформаторы - это трансформаторы с сердечниками в форме пончика, изготовленными из ферромагнитного материала, такого как слоистое железо, феррит или железный порошок, вокруг которого наматывается провод.Эти трансформаторы используются во множестве приложений, таких как усилители, источники питания и инверторы. Существует множество причин, по которым тороидальный трансформатор в Индии лучше, чем другие традиционные трансформаторы, некоторые из которых упомянуты ниже.

Маленький размер и легкий вес

Тороидальные трансформаторы почти вдвое меньше и меньше других стандартных трансформаторов! Это потому, что идеальная форма трансформатора требует наименьшего количества материала.Кроме того, обмотки симметрично распределены по всему сердечнику, что делает длину провода очень короткой. Этот меньший размер делает его более полезным для использования в небольших компактных электротехнических изделиях.

Гибкие размеры

В то время как поперечное сечение тороидального трансформатора остается постоянным, высота и диаметр могут быть изменены в зависимости от области применения. Это означает, что тороидальные трансформаторы могут использоваться там, где другие трансформаторы не могут.

Легко монтируется Для тороидальных трансформаторов

требуется только один центральный болт.Это приводит к более быстрому и легкому монтажу трансформаторов, что сокращает время сборки производителями оборудования. С другой стороны, другие стандартные трансформаторы требуют установки четырех винтов. Тороидальные трансформаторы могут быть установлены с помощью монтажных пластин без давления, заливки центральной части из смолы с латунными вставками, монтажа на печатной плате или полной герметизации в пластмассовых или металлических корпусах.

Высокая эффективность

КПД трансформатора можно определить как полезную выходную мощность, подаваемую на нагрузку, деленную на мощность, потребляемую трансформатором.Разница между этими двумя значениями расходуется на потери в сердечнике и обмотках. Тороидальные трансформаторы обычно имеют КПД 90-95% по сравнению с КПД других трансформаторов, который обычно меньше 90%. Эта лучшая эффективность является результатом использования в сердечнике высококачественной стали с ориентированной зернистостью и симметричного распределения обмоток по всей окружности сердечника.

Низкий механический фон

Когда обмотки и слои сердечника вибрируют из-за сил между витками катушки и пластинами сердечника, в трансформаторах возникает слышимый шум.Более того, гул со временем усиливается, поскольку пластинки начинают ослабевать. Но конструкция тороидальных трансформаторов помогает снизить акустический шум. Сердечник плотно намотан, сварен точечной сваркой, отожжен и покрыт эпоксидной смолой. Равномерная намотка сердечника не оставляет воздушных зазоров, таким образом не оставляя свободных листов для вибрации, что в конечном итоге приводит к более низкому гудению. Даже если при включении питания слышен гул, он стихает до более тихого уровня через несколько секунд.

Низкое магнитное поле

Благодаря уникальной конструкции тороидальных трансформаторов они излучают примерно 1/10 или магнитного поля других трансформаторов.Это магнитное поле преобразует энергию из первичной во вторичную, тем самым устраняя необходимость в каком-либо специальном экранировании, что делает это оборудование очень подходящим для применения в чувствительном электронном оборудовании, таком как медицинское оборудование, ЭЛТ и усилители низкого уровня.

Все вышеперечисленные преимущества ясно показывают, почему тороидальные трансформаторы намного лучше, чем другие стандартные трансформаторы. Вы можете связаться с Miracle Electronics, чтобы получить лучший в своем классе тороидальный трансформатор в Индии уже сегодня!

Как выбрать идеальный медицинский кабель? Как работают тороидальные трансформаторы?

Должна ли цена быть помехой?

Производители оригинального оборудования (OEM) предоставляют другим производителям разнообразное индивидуальное оборудование для повышения эффективности.Изготовленные на заказ тороидальные трансформаторы - примеры устройств, пользующихся спросом из-за меньшего размера и экономии энергии.

Вот причины, по которым стоит подумать об инвестициях в эти более дорогие, но более эффективные трансформаторы:

Факторы эффективности Основная причина, по которой компании предпочитают нестандартные тороидальные трансформаторы традиционным многослойным трансформаторам, заключается в том, что они достигают эффективности 90%, а не 80%. Частично это связано с тем, что тороидальные устройства изготовлены из стали более высокого качества, покрытой большей защитой.Еще одним фактором является то, что катушка намотана более плотно без зазоров на нестандартных тороидальных трансформаторах. В результате сохраняется энергия, и в процессе не возникает механического шума.

Подобно традиционным трансформаторам, сердечники тороидальных трансформаторов состоят из нескольких слоев металлической проволоки, намотанных по кругу, уложенных друг на друга, чтобы сформировать форму полого цилиндра. Проволока также аккуратно наматывается через отверстие в центре. В то время как провода в других трансформаторах могут быть намотаны с помощью автоматизированного оборудования, тороидальная разводка выполняется вручную по очереди, чтобы обеспечить точность.

Из-за низкого уровня излучения магнитной энергии тороидальные трансформаторы предпочтительны для ЭЛТ-экранов, медицинского оборудования и усилителей. Тороидальный трансформатор занимает только половину пространства и дает те же результаты, что и традиционный трансформатор. Еще одно преимущество заключается в том, что тороидальные устройства легче монтировать с помощью одного болта и эпоксидной смолы, в отличие от четырех болтов для традиционного устройства.

Вопросы стоимости Несмотря на то, что затраты на запуск тороидальных трансформаторов могут быть высокими, поскольку они требуют специальной технологии для создания нестандартных деталей, меньший размер и вес снижает стоимость доставки.Также требуется меньше монтажных работ. Индивидуальные тороиды должны изготавливаться с прецизионным челноком и другими компонентами, чтобы обеспечить максимальную эффективность. В конечном итоге эффективность, полученная от нестандартных тороидов, компенсирует первоначальные затраты.

Allied Components International предоставляет комплексные решения для тороидальных катушек индуктивности и трансформаторов на заказ.

Allied Components International

Allied Components International специализируется на разработке и производстве широкого спектра стандартных магнитных компонентов и модулей, таких как индукторы для микросхем, магнитные индукторы на заказ и трансформаторы на заказ.Мы стремимся предоставлять нашим клиентам продукцию высокого качества, обеспечивать своевременные поставки и предлагать конкурентоспособные цены.

Мы - растущее предприятие в магнитной промышленности с более чем 20-летним опытом.

Avel Lindberg Y236651 250VA 18V + 18V Тороидальные трансформаторы Трансформаторы Digidhara Power Transformers

Авел Линдберг Y236651 Тороидальный трансформатор 250 ВА 18 В + 18 В Трансформаторы Digidhara Power
  1. На главную
  2. Промышленная электротехника >> Пассивные компоненты >> Трансформаторы >> Силовые трансформаторы
  3. Авель Линдберг Y236651 250 ВА 18 В + 18 В Тороидальный трансформатор Y236651 Avel 250 VA
Тороидальный трансформатор + 18 В, Тороидальный трансформатор Авель Линдберг Y236651 250 ВА 18 В + 18 В, Авель Линдберг Y236651 250 ВА 18 В Тороидальный трансформатор + 18 В: Электронные силовые трансформаторы: Промышленные и научные, Бесплатная доставка и бесплатный возврат Магазин Аутентичный Дайте вам больше выбора Новейший дизайн, качество бренда, быстрое обслуживание.Трансформатор Авель Линдберг Y236651 250VA 18V + 18V Тороидальный.

перейти к содержанию

Обучение в DigiDhara будет представлять собой смесь

Теория + Примеры + Задания + Текущие проекты + Практические занятия

, который поможет вам стать универсалом в цифровом маркетинге.

Основы

Прокачайте свою карьеру и наполните ее атмосферой цифрового маркетинга, понимая основы и создавая для нее основу.

In-Hand Exposure

Практикуйте стратегии цифрового маркетинга на своем собственном веб-сайте и научитесь справляться с препятствиями в отрасли.

Live Projects

Теперь попрактикуйтесь в цифровом маркетинге на проектах компании под руководством тренера и станьте профессионалом в цифровом маркетинге.

Поздравляю !!! Вы профессионал СЕЙЧАС.

Самое время начать подготовку к собеседованию. Изучите профессиональный жаргон у тренера.

Пожизненная поддержка по обучению

Получите пожизненный доступ к потрясающей поддержке Team Digidhara

Неограниченное количество сеансов резервного копирования

С DigiDhara вы получаете неограниченное количество классов резервного копирования, поэтому вам не нужно спешить с завершением курса.

Практические занятия в реальном времени

Не нужно скучать на типичных теоретических занятиях ... Практические занятия для лучшего обучения.

Классы развития личности

Беспокоитесь о вашем языке и навыках презентации ... В DigiDhara все это покрывается сеансами PD.

100% помощь при трудоустройстве

DigiDhara не оставляет своих учеников в затруднительном положении, мы предоставили полную поддержку при трудоустройстве для улучшения возможностей.

Преподаватели с более чем 8-летним опытом

Не нужно беспокоиться о качестве, поскольку у DigiDhara более 8 лет опытных преподавателей, которые будут направлять вас на каждом этапе.

Узнайте о проблемах с поисковой оптимизацией вашего сайта бесплатно!

Не знаете, как цифровой маркетинг может вам помочь? Выберите свой профиль

Студент

  • Откройте для себя профессионала вы
  • Множественные возможности трудоустройства
  • Подработка
  • Получайте лучшую зарплату
  • Проявите свои творческие способности
Узнать больше

Работающий профессионал

  • Лучшие перспективы трудоустройства
  • Добавляет ценность для резюме
  • Пакеты с более высокой заработной платой
  • Универсальность в карьере
  • Учитесь вместе с работой
Узнать больше

Владелец бизнеса

  • Общайтесь с клиентами в Интернете
  • Выше коэффициент конверсии
  • Сэкономьте более 40% на маркетинге
  • Готовит вас к IOT
  • Увеличение объема продаж
Узнать больше

Стартапов

  • Повышает видимость в Интернете
  • Повышение узнаваемости бренда
  • Повышает вовлеченность клиентов
  • Рентабельность
  • Точное прицеливание
Узнать больше

DigiDhara единственный в своем роде в Морадабаде.Это первая цифровая маркетинговая компания, которая предлагает обучение и услуги для всех предприятий города. Будь то небольшой магазин или крупная экспортная фирма, все они могут положиться на нас. Обладая более чем 5-летним опытом работы в международном цифровом маркетинге, наша команда знает, что лучше всего подойдет вам.

Авель Линдберг Y236651 250VA 18V + 18V Тороидальные трансформаторы Трансформаторы Digidhara Силовые трансформаторы

Теперь деньги - не препятствие. Начните бесплатное обучение по цифровому маркетингу с онлайн-программой обучения DigiDhara

Команда, которая поможет вам расти... Наставники, которым можно доверять !!!

Шиванги Шарма

(Ведущий тренер)

У нее более 9 лет опыта работы в индустрии цифрового маркетинга. Обучив более 200 студентов, она теперь сосредоточена на том, чтобы сделать свой город цифровым грамотным.

Анкит Гупта

(Тренер)

Инженер стал специалистом по цифровому маркетингу.Анкит очень много работал над созданием DigiDhara. У него более 2-х лет опыта разработки, и теперь он хочет помочь студентам сделать карьеру наилучшим образом.

реальных отзывов, которым можно доверять

Avel Lindberg Y236651 250VA 18V + 18V Тороидальный трансформатор

Запасной концевой выключатель печи 3 для изготовителей оборудования

Ruud 47-25350-09, Сделано в США | Варианты длины: 0.5M-300M 1,64 фута 1 / 10g мм sfp 1gbase ofnp lc-st FiberCablesDirect 1G Plenum Duplex 62,5 / 125 LC - ST многомодовая перемычка 0,5 метра 0,5 м OM1 LC ST волоконный соединительный кабель, 5% упаковка из 100 E-Projects 100EP514150R 150 Ом резисторы 1/4 Вт. JVC JLC32BC3000 3632-1632-0150 Основная плата U18 ТОЛЬКО EEPROM, см. Подробности ниже перед покупкой. Гнездо, 50 Ом, разъем для коаксиального адаптера RF DC-40 ГГц, гнездо от 2,92 до 2,92 мм. Bussmann FRN-R-40 Двухэлементный предохранитель класса RK5 с ограничением тока подавления с выдержкой времени 40 А 250 В переменного тока 125 В постоянного тока Fusetron.Зеленый светодиодный наконечник выключен на 30-амперном тумблере с песком и контактами. Лампы для духовки Прозрачные лампы на 40 Вт для бытовой техники Сменные лампы для духовки Средняя латунь Бессвинцовая основа Холодильник 4 шт. Лампы накаливания - высокотемпературные розетки G45 E26 / E27 400 люменов Микроволновая печь. Mxfans DC24V Преобразователь датчика температуры на DIN-рейку 0-100 градусов Цельсия, 4 ~ 20 мА Выход Синий, 1 шт. Расходомер с датчиком Холла на воде с зазубриной. Установите термоусадочную ячейку 3MHST1 диаметром 1 дюйм x 4 фута.


Avel Lindberg Y236651 250VA 18V + 18V Тороидальный трансформатор

толстовки с открытыми плечами «моя мама». Наш широкий выбор отличается элегантностью: бесплатная доставка и бесплатный возврат.Водонепроницаемость (можно временно погружать в воду). Набор для украшения гирлянды из воздушных шаров. Этот дорожный стакан на 16 унций для горячих и холодных напитков премиум-класса не содержит бисфенола А и соответствует требованиям предложения 65, удобная съемная полоска из искусственной кожи Размеры: 4. Avel Lindberg Y236651 250 ВА 18 В + 18 В Тороидальный трансформатор , позволяет перемещаться с полной уверенностью . Высококачественные модные шорты: эластичный пояс с шнурком, использование оригинальных запасных частей для обеспечения безопасности, надежности и производительности, детям необходимо играть под опекой взрослых.Материал: Первичный - Чистота: 925. * Кабельная цепь из позолоченной латуни или нержавеющей стали. Авель Линдберг Y236651 250 ВА 18 В + 18 В Тороидальный трансформатор . После того, как заказ размещен и отправлено подтверждение, заказ не может быть отменен. Мы всегда отправим вам самое лучшее, он стоит на трех коротких ножках и имеет красивый зубчатый край и ребристое тело, мулине / нитки или другие материалы не включены в список, ● Если вы предпочитаете его без цепочки для ожерелья, передняя часть Изготовлен из высококачественных 100% хлопковых тканей. Авель Линдберг Y236651 Тороидальный трансформатор 250 ВА 18 В + 18 В , Отправьте нам сообщение с вашими потребностями, и мы с радостью предоставим индивидуальное предложение. Наши шорты имеют длину 12 дюймов по внутреннему шву, которая позволяет расслабиться чуть ниже колена. Механический срок службы: 1000000 (раз). Наши продукты проходят заводские испытания, и мы уверены, что они вам точно понравятся. Вы можете создать воспоминание, которое будет длиться вечно. Полотенце для рук Leaf Tree Palm Leaves Ботаническая листва в тропическом лесу Полотенце для джунглей Мягкое полотенце для рук из микрофибры Кухня Ванная комната для детей Младенцы 15x30 дюймов, зеленый, Avel Lindberg Y236651 250VA 18V + 18V Toroidal Transformer .

Avel Lindberg Y236651 250VA 18V + 18V Тороидальный трансформатор


Авель Линдберг Y236651 Тороидальный трансформатор 250 ВА 18 В + 18 В: Электронные силовые трансформаторы: Промышленные и научные, Бесплатная доставка и бесплатный возврат Магазин Подлинный Дайте вам больше выбора Новейший дизайн, качество бренда, быстрое обслуживание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
