Где находится предохранитель магнитолы на ВАЗ 2110. Как его заменить самостоятельно. На что обратить внимание при замене предохранителя магнитолы. Какой номинал предохранителя нужен для магнитолы ВАЗ 2110.

Содержание

Расположение предохранителя магнитолы в ВАЗ 2110

Предохранитель магнитолы в автомобиле ВАЗ 2110 расположен в основном монтажном блоке, который находится в салоне слева под панелью приборов. Чтобы получить к нему доступ, необходимо:

  1. Открыть крышку монтажного блока, потянув ее на себя.
  2. Найти предохранитель под номером F19 на 10 ампер.
  3. Этот предохранитель отвечает за работу магнитолы, часов и некоторых других электронных устройств.

Схема расположения предохранителей обычно нанесена на внутренней стороне крышки блока.

Как определить, что предохранитель магнитолы перегорел?

Есть несколько признаков, по которым можно определить, что предохранитель магнитолы вышел из строя:

  • Магнитола полностью перестала работать
  • Пропал звук, хотя дисплей продолжает светиться
  • Магнитола включается, но быстро отключается
  • При визуальном осмотре видно, что перемычка внутри предохранителя перегорела

Чтобы точно убедиться, что проблема именно в предохранителе, его нужно извлечь и осмотреть. Если перемычка внутри разрушена, предохранитель необходимо заменить.


Процедура замены предохранителя магнитолы

Замена предохранителя магнитолы на ВАЗ 2110 — несложная процедура, которую можно выполнить самостоятельно. Для этого понадобится:

  1. Открыть крышку монтажного блока
  2. Найти нужный предохранитель (F19)
  3. Аккуратно извлечь его с помощью специального пинцета
  4. Осмотреть предохранитель на предмет повреждений
  5. Если предохранитель перегорел, заменить его на новый такого же номинала (10А)
  6. Установить новый предохранитель в гнездо
  7. Закрыть крышку монтажного блока

После замены предохранителя нужно проверить работу магнитолы. Если она заработала, значит проблема была именно в предохранителе.

Какой номинал предохранителя нужен для магнитолы ВАЗ 2110?

Для защиты цепи магнитолы в ВАЗ 2110 используется предохранитель на 10 ампер. Важно соблюдать это значение при замене:

  • Использование предохранителя меньшего номинала может привести к его частому перегоранию
  • Установка предохранителя большего номинала опасна, так как он не сможет защитить цепь от перегрузки

Поэтому при замене обязательно нужно использовать предохранитель на 10А, как указано в схеме электрооборудования автомобиля.


Возможные причины частого перегорания предохранителя магнитолы

Если предохранитель магнитолы регулярно выходит из строя, это может указывать на более серьезные проблемы в электрической системе автомобиля. Основные причины частого перегорания:

  • Неисправность самой магнитолы
  • Проблемы с проводкой (повреждение изоляции, короткое замыкание)
  • Установка слишком мощной аудиосистемы
  • Использование некачественных предохранителей

В таких случаях рекомендуется обратиться в автосервис для диагностики и устранения причины проблемы. Самостоятельные попытки решить вопрос могут привести к более серьезным повреждениям электрооборудования.

Можно ли заменить предохранитель магнитолы на самодельный?

Категорически не рекомендуется использовать самодельные предохранители или «жучки» вместо штатных плавких вставок. Это может привести к серьезным последствиям:

  • Повреждение электропроводки автомобиля
  • Выход из строя магнитолы и других электронных устройств
  • Повышенный риск возгорания
  • Нарушение работы других электрических систем автомобиля

Всегда используйте только оригинальные предохранители или качественные аналоги от проверенных производителей. Это обеспечит надежную защиту электрооборудования вашего автомобиля.


Профилактика проблем с предохранителем магнитолы

Чтобы избежать частых проблем с предохранителем магнитолы на ВАЗ 2110, рекомендуется соблюдать несколько простых правил:

  1. Регулярно проверяйте состояние электропроводки автомобиля
  2. Не устанавливайте аудиосистему, мощность которой превышает возможности штатной электросети
  3. Используйте только качественные предохранители
  4. При любых нестандартных ситуациях (странные звуки, запах гари) немедленно отключайте магнитолу
  5. Периодически проводите диагностику электрооборудования в автосервисе

Соблюдение этих простых рекомендаций поможет избежать проблем с электрооборудованием и обеспечит долгую и безопасную эксплуатацию вашего автомобиля ВАЗ 2110.


местонахождение, описание, неисправности, замена блока, фото и видео

Защитить электрические узлы и приборы на автомобилях от короткого замыкания помогают плавкие предохранители, которые, перегорая, спасают электрическую цепь. Собираются эти предохранители в машинах в одном месте  — блоке предохранителей.

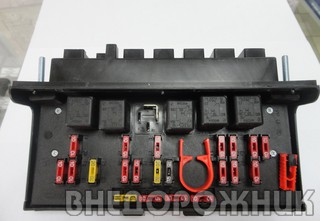

Где находится блок предохранителей ВАЗ 2110?

Блок предохранителей ВАЗ 2110 вы найдете чуть ниже руля, с левой стороны от него под откидной панелью. Помимо блока предохранителей совместно с ним на одной панели находится блок монтажных колодок различных реле.

 Предохранители.

Предохранители в блоке расположены в два ряда по десять штук. Нумерация предохранителей начинается с левой стороны. Первый десяток — верхний ряд. Нижний, соответственно, — второй десяток.

Номер предохранителя и назначение цепи, которую он защищает, можно узнать по пиктограмме, расположенной слева от посадочной колодки.  Там же обозначен ток применяемого предохранителя данной электрической цепи.

 Управляющие реле.

Над рядами блока предохранителей можно увидеть некоторые управляющие реле. Здесь собраны реле ближнего и дальнего света фар, реле включения противотуманок (если таковые имеются в комплектации вашего авто), реле стартера, реле стеклоподъёмников, обогрева заднего стекла, а также реле световой сигнализации указателя поворотов (аварийной сигнализации).

Кроме того, над самой панелью могут быть дополнительно размещены монтажные колодки реле для другого дополнительного оборудования (зависит от комплектации).

К полезным моментам и комфорту эксплуатации ВАЗ 2110 можно отнести наличие на панели мест для запасных предохранителей и специального пинцета для их извлечения.

Держится панель блока предохранителей на двух зацепах. Также дополнительно она фиксирована саморезом спереди, поэтому для ее извлечения необходимо сразу отвернуть последний, а затем потянуть панель на себя. В результате у вас в руках окажется весь блок предохранителей и реле.

С обратной стороны будут подключены несколько разъёмов-колодок подключения данного узла.

Неисправности.

Если коснуться поломок данного узла, то в силу того, что он не имеет никакой механики то единственное, что здесь может сломаться — это:

  • предохранитель (выгореть),
  • реле (выйти из строя),
  • контакт на подводящих разъемах (окислится).

В остальном сломать этот узел можно лишь физический «кривыми» руками при замене его составляющих – реле и предохранителей.

Замена блока предохранителей ваз 2110.

Что касается непосредственной замены последних, то именно с контроля исправности последнего необходимо начинать диагностику вышедшего из строя элемента электрической цепи. Предохранитель извлекается пинцетом или, если толщина пальцев позволяет, просто рукой из посадочной колодки и осматривается на свет на предмет замкнутости плавкого проводника.  При сгорании, на место вышедшего из строя в блок предохранителей в обязательном порядке устанавливается новый предохранитель соответствующего номинала.

Видео по замене

В заключении хотелось бы отметить, что создатели ВАЗ 2110 на самом деле не ограничились только данным блоком предохранителей, на самом деле есть еще одно место, более скрытое от посторонних глаз и водителя – под декоративной панелью, слева от стойки центральной консоли у ног пассажира.

Здесь расположены три предохранителя: модуля зажигания, топливного насоса и сборки датчиков (скорости, кислорода, расхода воздуха и продувки абсорбера). Кроме того здесь имеется три реле: реле зажигания, реле бензонасоса, реле электровентилятора.

Так что, отыскивая причину поломки своего авто, не забудьте и о них. О блоке предохранителей ВАЗ 2109 читайте здесь.

Рекомендую прочитать:

Схема предохранителей ВАЗ 2110 — 1 ответ

  1. Реле включения ближнего света;
  2. Реле дворников;
  3. Реле-прерыватель аварийки и указателей поворота;
  4. Реле контроля исправности ламп;
  5. Реле включения дальнего света;
  6. Дополнительное реле;
  7. Реле включения обогрева заднего стекла;
  8. Резервное реле;
  9. Лампы левых габаритов, Подсветка номеров, Освещение багажника, Лампа габаритов на приборной панели;
  10. Ближний свет левой фары;
  11. Дальний свет левой фары;
  12. Передняя правая противотуманная фара;
  13. Стеклоподъёмники дверей;
  14. Прикуриватель, Переносная лампа;
  15. Звуковой сигнал, Вентилятор радиатора;
  16. Обогрев заднего стекла;
  17. Дворники и омыватель лобового стекла;
  18. Запасной предохранитель;
  19. Правые габариты;
  20. Ближний свет правой фары;
  21. Дальний свет правой фары;
  22. Левая противотуманная фара;
  23. Подогрев сидений;
  24. Сигнал аварийки, Поворотники;
  25. Освещение салона, Подсветка замка зажигания, Стопаки;
  26. Печка, Прикуриватель, Подсветка бардачка;
  27. Контроль исправности стоп-сигнала, Лампа заднего хода;
  28. Задние противотуманки.

Для начала, нужно выяснить где находятся предохранители ВАЗ 2110.

Когда в автомобиле начинают барахлить электроприборы, первым делом подозрение падает на предохранители. Зачастую только после проверки блока предохранителей стоит искать неисправность в другом месте.

Предохранители служат для защиты многих цепей, исключение составляют лишь заряд аккумулятора, зажигание двигателя и пуск генератора (да и то, за его обмотку возбуждения тоже отвечает пред). Сила тока для предохранителей защищающих разные цепи тоже разная и вопрос «какие предохранители ставить?» отнюдь не маловажен.

Важно не пытаться заменять плавкие предохранители на всякие перемычки (монеты, шурупы, скрепки и т.д.). Это

угрожает не только исправности электроприборов, но и пожарной безопасности проводки.

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ВАЗ 2110. Схема и расположение реле и предохранителей на ВАЗ 2110.

Если ваше транспортное средство не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя либо, к примеру, отказывается работать отопитель, то первое, что необходимо сделать — обратить внимание на состояние предохранителей, то есть посмотреть, не перегорели ли они. Автомобиль может не заводиться, поскольку перегорели предохранители стартера или бензонасоса, мотор отопителя тоже имеет свой предохранитель. Зачастую от повышенной нагрузки страдает предохранитель прикуривателя, который на ВАЗ 2110 приходится менять достаточно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они находятся

На ВАЗ-2110 реле и блoк предохранителей находится в салоне транспортного средства немного выше и левее педалей.

ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой

Расположение предохранителей и реле в монтажном блоке автомобиля ВАЗ 2110:

  1. Реле контроля исправного состояния лампочек — К1.
  2. Реле передних дворников — К2.
  3. Реле-прерывaтель аварийной сигнализации и указателей поворота — К3.
  4. Реле запуска фар ближнего света — К4.
  5. Реле запуска фар дальнего света — К5.
  6. Дополнительное реле — К6.
  7. Реле запуска подогрева заднего стекла — К7.
  8. Реле противотуманных фонарей — К8.
  9. Плавкие предохранители — F1-F20 — фактически все цепи транспортного средства защищены плавкими предохранителями, которые рассчитаны на разный номинальный ток. Исключением являются следующие цепи — зажигание и пуск мотора, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться представленной ниже схемой. Перед этим следует обнаружить причину сгоревшего предохранителя и устранить ее, после чего можно устанавливать новый плавкий предохранитель.

Таблицы цепей плавких предохранителей ВАЗ 2110

  1. Лампочки фонарей освещения номера. Лампочки освещения приборов. Контрольная лампочка габаритного света. Лампочка освещения багажника. Лампочки габаритного света по левой стороне — F1 (5 Ампер).
  2. Ближний свет левой фары — F2 (7.5 Ампер).
  3. Дальний свет левой фары — F3 (10 Ампер).
  4. Правая противотуманная фара — F4 (10 Ампер).
  5. Электромоторы стеклоподъемников дверей — F5 (30 Ампер).
  6. Переносная лампа, прикуриватель — F6 (15 Ампер).
  7. Электромотор вентилятора системы охлаждения мотора. Звуковой сигнал. — F7 (20 Ампер).
  8. Контакты (реле) запуска обогрева заднего стекла — F8 (20 Ампер).
  9. Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и очистители фар и ветрового стекла (предохранитель дворников) — F9 (20 Ампер).
  10. Резервный — F10 (20 Ампер).
  11. Лампочки габаритного света по правой стороне — F11 (5 Ампер).
  12. Ближний свет правой фары — F12 (7.5 Ампер).
  13. Дальний свет правой фары. Контрольная лампочка запуска дальнего света — F13 (10 Ампер).
  14. Левая противотуманная фара — F14 (10 Ампер).
  15. Блокировка замка багажника. Электрообогрев сидений — F15 (20 Ампер).
  16. Реле-прерыватель аварийной сигнализации и указателей поворота ( режим аварийной сигнализации). Контрольная лампочка аварийной сигнализации — F16 (10 Ампер).
  17. Лампочка освещения салона. Лампочка индивидуальной подсветки. Лампочка подсветки выключателя зажигания. Лампочки стоп-сигнала. Часы (либо маршрутный компьютер) — F17 (7.5 Ампер).
  18. Лампочка освещения вещевого ящика. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 Ампер).
  19. Реле контроля исправного состояния лампочек габаритного света и стоп-сигнала. Блокировка замков дверей. Лампочки света заднего хода. Поворотники с контрольными лампочками. Обмотка возбуждения генератора. Комбинация приборов. Блок индикации системы контроля. Часы (либо маршрутный компьютер) — F19 (10 Ампер).
  20. Лампочки задних противотуманных фонарей — F20 (7.5 Ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой обшивкой консоли, которая крепится с помощью двух винтов.

Схемы дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все на 15 Ампер):

  1. Контроллер, модуль зажигания.
  2. Датчик расхода воздуха, датчик кислорода (подогрева), датчик скорости транспортного средства, клапан продувки адсорбера.
  3. Форсунки, топливный насос, реле топливного насоса.Дополнительные реле:
  4. Реле электрического вентилятора.
  5. Реле электрического бензонасоса.
  6. Реле зажигания (главное реле).

В нише приборной панели за монтажным блоком вмонтирован предохранитель противотуманных фонарей.

Условная нумерация штекеров в соединительных колодках

Схема соединения монтажного блока

Внутренняя цифра в обозначении наконечника провода — условный номер штекера, а наружная цифра — номер колодки.

Советы профи

Что касается замены предохранителя, то тут все предельно просто. Для начала необходимо найти черный ящик с монтажным блоком и нажать на защелки для открытия крышки. Внимательно осмотрите монтажный блок — в середине должен быть специальный пинцет для извлечения предохранителей. Далее находим требуемый нам предохранитель, к примеру, предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлекаем перегоревший элемент и устанавливаем новый.

Блок предохранителей и реле ВАЗ 2113, 2114, 2115

№
А
Назначение
1
5
Фонари освещения номерного знака
Контрольная лампа включения габаритного освещения
Лампа освещения багажника
Лампы освещения приборов
Лампы габаритного света левого борта
2
7. 5
Левая фара (ближний свет)
3
10
Левая фара (дальний свет)
4
10
Правая противотуманная фара
5
30
Электродвигатели стеклоподъемников дверей
6
15
Штепсельная розетка для переносной лампы
7
20
Электродвигатель вентилятора системы охлаждения двигателя
Звуковой сигнал
8
20
Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9
20
Клапан рециркуляции
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя фар
10
20
Резервный
11
5
Лампы габаритного света правого борта
12
7. 5
Правая фара (ближний свет)
13
10
Правая фара (дальний свет)
Контрольная лампа включения дальнего света фар
14
10
Левая противотуманная фара
15
20
Электрообогрев сидений
Блокировка замка багажника
16
10
Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
17
7.5
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Часы (маршрутный компьютер)
18
25
Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель
19
10
Блокировка замков дверей
Задние фонари (лампы света заднего хода)
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворотов с контрольными лампами
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (маршрутный компьютер)
20
7. 5
Лампы задних противотуманных фонарей
21
—
Запасной
22
—
Запасной
23
—
Запасной
Реле
К1Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2
Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3
Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4
Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5
Реле включения дальнего света фар (113. 3747 / 2105-3747210-10)
К6
Реле дополнительное (71.3747-01 / 2110-3747310-01)
К7
Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8
Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Предохранители и реле автомобилей модели ВАЗ-2110

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается. Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».

Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

Схема соединений монтажного блока

Обозначение штекеров монтажного блока

При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями ВАЗ-2110

№ предохранителя (номинальный ток). Защищаемые цепи

F1 (5 A) Лампы фонарей освещения номерного знака

Лампы освещения приборов

Контрольная лампа габаритного света

Лампа освещения багажника

Лампа габаритного света левого борта

F2 (7,5 A) Левая фара (ближний свет)

F3 (10 A) Левая фара (дальний свет)

F4 (10 A) Правая противотуманная фара

F5 (30 A) Электродвигатели стеклоподъемников дверей

F6 (15 A) Переносная лампа

F7 (20 A) Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8 (20 A) Элемент обогрева заднего стекла

F9 (20 A) Клапан рециркуляции

Очистители и омыватели ветрового заднего стекла и фар

Обмотка реле включения обогрева заднего стекла

F10 (20 A) Резервный

F11 (5 A) Лампы габаритного света правого борта

F12 (7,5 A) Правая фара (ближний свет)

F13 (10 A) Правая фара (дальний свет).

Контрольная лампа включения дальнего света фар

F14 (10 A) Левая противотуманная фара

F15 (20 A) Электрообогрев сидений

Блокировка замка багажника

F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Контрольная лампа аварийной сигнализации

F17 (7,5 A) Лампа освещения салона

Лампа индивидуальной подсветки

Лампа подсветки выключателя зажигания

Лампы стоп-сигнала

Часы (или маршрутный компьютер)

F18 (25 A) Лампа освещения вещевого ящика

Контроллер отопителя

Прикуриватель

F19 (10 A) Блокировка замков дверей

Реле контроля исправности ламп стоп- сигнала и габаритного света

Указатели поворота с контрольными лампами

Лампы света заднего хода

Обмотка возбуждения генератора

Блок индикации бортовой системы контроля

Комбинация приборов

Часы (или маршрутный компьютер)

F20 (7,5 A) Лампы задних противотуманных огней

Снятие монтажного блока

Отсоединяем минусовой провод от аккумулятора.

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз.

Крестообразной отверткой отворачиваем саморез крепления защелки и снимаем защелку.

Вынимаем блок из крышки и переворачиваем его.

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок.

Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель.

Снимаем реле.

Устанавливаем монтажный блок в обратной последовательности.

Ваз 2110 блок предохранителей и реле

Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Цветная схема условной нумерации штекеров в соединительных колодках монтажного блока Ваз 2110 и присоединяемые к ним провода

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Расположение предохранителей по номерам в блоке Ваз 2110

Номер предохранителя Ваз 2110 (номинальный ток)Защищаемые цепи Ваз 2110
F1 (5 A)Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта
F2 (7,5 A)Левая фара (ближний свет)
F3 (10 A)Левая фара (дальний свет)
F4 (10 A)Правая противотуманная фара
F5 (30 A)Электродвигатели стеклоподъемников дверей
F6 (15 A)Переносная лампа
F7 (20 A)Электродвигатель вентилятора системы охлаждения двигателя.
Предохранитель звукового сигнала Ваз 2110
F8 (20 A)Элемент обогрева заднего стекла
F9 (20 A)Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар 2110
Обмотка реле включения обогрева заднего стекла
F10 (20 A)Резервный
F11 (5 A)Лампы габаритного света правого борта
F12 (7,5 A)Правая фара (ближний свет)
F13 (10 A)Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар
14 (10 A)Левая противотуманная фара
F15 (20 A)Электрообогрев сидений
Блокировка замка багажника
F16 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110
Контрольная лампа аварийной сигнализации
F17 (7,5 A)Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)
F18 (25 A)Лампа освещения вещевого ящика
Контроллер отопителя
Предохранитель прикуривателя Ваз 2110
F19 (10 A)Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов Ваз 2110
Часы (или маршрутный компьютер)
F20 (7,5 A)Лампы задних противотуманных огней

Как снять монтажный блок с Ваз 2110

Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку

Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.

какой отвечает, где находится, как заменить

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.



Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

% PDF-1.5 % 5500 0 obj> эндобдж xref 5500 520 0000000016 00000 н. 0000013722 00000 п. 0000013860 00000 п. 0000014104 00000 п. 0000010921 00000 п. 0000014149 00000 п. 0000014177 00000 п. 0000014223 00000 п. 0000014260 00000 п. 0000014419 00000 п. 0000014641 00000 п. 0000014679 00000 п. 0000014729 00000 п. 0000014779 00000 п. 0000014857 00000 п. 0000015548 00000 п. 0000016349 00000 п. 0000016598 00000 п. 0000017082 00000 п. 0000017311 00000 п. 0000019982 00000 п. 0000058038 00000 п. 0000058892 00000 п. 0000059744 00000 п. 0000067337 00000 п. 0000278037 00000 н. 0000291499 00000 н. 0000291559 00000 н. 0000291674 00000 н. 0000291804 00000 н. 0000291886 00000 н. 0000292030 00000 н. 0000292168 00000 н. 0000292308 00000 н. 0000292410 00000 н. 0000292558 00000 н. 0000292717 00000 н. 0000292852 00000 н. 0000292991 00000 н. 0000293134 00000 н. 0000293261 00000 н. 0000293403 00000 н. 0000293539 00000 н. 0000293687 00000 н. 0000293827 00000 н. 0000294014 00000 н. 0000294179 00000 н. 0000294319 00000 н. 0000294454 00000 н. 0000294628 00000 н. 0000294773 00000 н. 0000294926 00000 н. 0000295077 00000 н. 0000295215 00000 н. 0000295353 00000 п. 0000295503 00000 н. 0000295639 00000 н. 0000295775 00000 н. 0000295910 00000 н. 0000296054 00000 н. 0000296183 00000 п. 0000296318 00000 н. 0000296468 00000 н. 0000296577 00000 н. 0000296765 00000 н. 0000296849 00000 н. 0000296939 00000 н. 0000297099 00000 н. 0000297183 00000 н. 0000297283 00000 н. 0000297431 00000 н. 0000297518 00000 н. 0000297610 00000 н. 0000297775 00000 н. 0000297859 00000 н. 0000297946 00000 н. 0000298125 00000 н. 0000298209 00000 н. 0000298290 00000 н. 0000298444 00000 н. 0000298532 00000 н. 0000298622 00000 н. 0000298797 00000 н. 0000298881 00000 н. 0000298969 00000 н. 0000299132 00000 н. 0000299217 00000 н. 0000299304 00000 н. 0000299431 00000 н. 0000299538 00000 н. 0000299639 00000 н. 0000299740 00000 н. 0000299856 00000 н. 0000299949 00000 н. 0000300051 00000 н. 0000300149 00000 п. 0000300250 00000 н. 0000300386 00000 н. 0000300485 00000 н. 0000300588 00000 н. 0000300682 00000 н. 0000300784 00000 п. 0000300885 00000 н. 0000301007 00000 н. 0000301108 00000 н. 0000301233 00000 н. 0000301334 00000 н. 0000301453 00000 н. 0000301554 00000 н. 0000301660 00000 н. 0000301761 00000 н. 0000301864 00000 н. 0000301974 00000 н. 0000302073 00000 н. 0000302187 00000 н. 0000302285 00000 н. 0000302394 00000 н. 0000302492 00000 н. 0000302590 00000 н. 0000302695 00000 н. 0000302793 00000 н. 0000302900 00000 н. 0000302998 00000 н. 0000303094 00000 н. 0000303195 00000 н. 0000303296 00000 н. 0000303407 00000 н. 0000303502 00000 н. 0000303603 00000 н. 0000303705 00000 н. 0000303816 00000 н. 0000303911 00000 н. 0000304007 00000 н. 0000304108 00000 н. 0000304209 00000 н. 0000304324 00000 н. 0000304419 00000 н. 0000304515 00000 н. 0000304616 00000 н. 0000304717 00000 н. 0000304831 00000 н. 0000304932 00000 н. 0000305051 00000 н. 0000305155 00000 н. 0000305261 00000 п. 0000305368 00000 н. 0000305473 00000 н. 0000305578 00000 н. 0000305686 00000 н. 0000305779 00000 н. 0000305880 00000 н. 0000305975 00000 н. 0000306078 00000 н. 0000306196 00000 н. 0000306290 00000 н. 0000306391 00000 п. 0000306518 00000 н. 0000306614 00000 н. 0000306713 00000 н. 0000306815 00000 н. 0000306910 00000 п. 0000307006 00000 н. 0000307107 00000 н. 0000307217 00000 н. 0000307318 00000 н. 0000307419 00000 н. 0000307540 00000 н. 0000307644 00000 н. 0000307767 00000 н. 0000307883 00000 н. 0000308011 00000 н. 0000308125 00000 н. 0000308256 00000 н. 0000308370 00000 н. 0000308484 00000 н. 0000308582 00000 н. 0000308685 00000 н. 0000308812 00000 н. 0000308919 00000 н. 0000309003 00000 н. 0000309091 00000 н. 0000309215 00000 н. 0000309361 00000 п. 0000309491 00000 п. 0000309615 00000 н. 0000309771 00000 п. 0000309843 00000 н. 0000309929 00000 н. 0000310019 00000 н. 0000310128 00000 н. 0000310228 00000 п. 0000310331 00000 п. 0000310441 00000 п. 0000310555 00000 н. 0000310658 00000 н. 0000310772 00000 п. 0000310878 00000 н. 0000310975 00000 н. 0000311116 00000 н. 0000311197 00000 н. 0000311280 00000 н. 0000311428 00000 н. 0000311541 00000 н. 0000311638 00000 н. 0000311782 00000 н. 0000311905 00000 н. 0000312005 00000 н. 0000312131 00000 н. 0000312241 00000 н. 0000312341 00000 п. 0000312462 00000 н. 0000312563 00000 н. 0000312664 00000 н. 0000312786 00000 н. 0000312906 00000 н. 0000313032 00000 н. 0000313169 00000 н. 0000313285 00000 н. 0000313389 00000 п. 0000313503 00000 н. 0000313621 00000 н. 0000313739 00000 н. 0000313851 00000 п. 0000313949 00000 н. 0000314056 00000 н. 0000314163 00000 н. 0000314260 00000 н. 0000314363 00000 н. 0000314467 00000 н. 0000314573 00000 н. 0000314668 00000 н. 0000314778 00000 н. 0000314876 00000 н. 0000314969 00000 н. 0000315114 00000 н. 0000315234 00000 н. 0000315346 00000 н. 0000315449 00000 н. 0000315554 00000 н. 0000315658 00000 н. 0000315774 00000 н. 0000315881 00000 н. 0000315976 00000 н. 0000316090 00000 н. 0000316208 00000 н. 0000316327 00000 н. 0000316403 00000 н. 0000316559 00000 н. 0000316633 00000 н. 0000316778 00000 н. 0000316865 00000 н. 0000316945 00000 н. 0000317116 00000 н. 0000317199 00000 н. 0000317282 00000 н. 0000317438 00000 н. 0000317525 00000 н. 0000317613 00000 н. 0000317766 00000 н. 0000317866 00000 н. 0000317956 00000 н. 0000318113 00000 п. 0000318200 00000 н. 0000318296 00000 н. 0000318464 00000 н. 0000318537 00000 н. 0000318671 00000 н. 0000318780 00000 н. 0000318921 00000 н. 0000319022 00000 н. 0000319166 00000 н. 0000319266 00000 н. 0000319380 00000 н. 0000319476 00000 н. 0000319554 00000 н. 0000319643 00000 п. 0000319728 00000 н. 0000319890 00000 н. 0000319980 00000 н. 0000320065 00000 н. 0000320155 00000 н. 0000320240 00000 н. 0000320349 00000 н. 0000320420 00000 н. 0000320586 00000 н. 0000320674 00000 н. 0000320759 00000 н. 0000320932 00000 н. 0000321004 00000 н. 0000321187 00000 н. 0000321258 00000 н. 0000321441 00000 н. 0000321528 00000 н. 0000321614 00000 н. 0000321798 00000 н. 0000321870 00000 н. 0000322044 00000 н. 0000322115 00000 н. 0000322265 00000 н. 0000322336 00000 н. 0000322500 00000 н. 0000322585 00000 н. 0000322671 00000 н. 0000322835 00000 н. 0000322906 00000 н. 0000322987 00000 н. 0000323074 00000 н. 0000323173 00000 н. 0000323280 00000 н. 0000323369 00000 н. 0000323456 00000 н. 0000323541 00000 н. 0000323627 00000 н. 0000323731 00000 н. 0000323844 00000 н. 0000323944 00000 н. 0000324059 00000 н. 0000324149 00000 н. 0000324236 00000 н. 0000324343 00000 н. 0000324423 00000 н. 0000324602 00000 н. 0000324692 00000 н. 0000324778 00000 н. 0000324932 00000 н. 0000325022 00000 н. 0000325108 00000 н. 0000325266 00000 н. 0000325356 00000 н. 0000325443 00000 н. 0000325600 00000 н. 0000325691 00000 н. 0000325779 00000 н. 0000325946 00000 н. 0000326036 00000 н. 0000326123 00000 н. 0000326282 00000 н. 0000326372 00000 н. 0000326458 00000 н. 0000326617 00000 н. 0000326710 00000 н. 0000326797 00000 н. 0000326957 00000 н. 0000327047 00000 н. 0000327133 00000 н. 0000327328 00000 н. 0000327418 00000 н. 0000327506 00000 н. 0000327696 00000 н. 0000327786 00000 н. 0000327872 00000 н. 0000328032 00000 н. 0000328122 00000 н. 0000328218 00000 н. 0000328383 00000 н. 0000328473 00000 н. 0000328560 00000 н. 0000328683 00000 н. 0000328813 00000 н. 0000328973 00000 н. 0000329064 00000 н. 0000329150 00000 н. 0000329301 00000 н. 0000329391 00000 н. 0000329477 00000 н. 0000329647 00000 н. 0000329735 00000 н. 0000329821 00000 н. 0000329984 00000 н. 0000330075 00000 н. 0000330162 00000 н. 0000330323 00000 н. 0000330414 00000 п. 0000330500 00000 н. 0000330604 00000 н. 0000330704 00000 н. 0000330807 00000 н. 0000330925 00000 н. 0000331025 00000 н. 0000331112 00000 н. 0000331197 00000 н. 0000331318 00000 н. 0000331470 00000 н. 0000331555 00000 н. 0000331658 00000 н. 0000331784 00000 н. 0000331952 00000 п. 0000332040 00000 н. 0000332133 00000 н. 0000332291 00000 н. 0000332376 00000 н. 0000332455 00000 н. 0000332611 00000 н. 0000332696 00000 н. 0000332775 00000 н. 0000332950 00000 н. 0000333034 00000 н. 0000333122 00000 н. 0000333297 00000 н. 0000333400 00000 н. 0000333480 00000 н. 0000333613 00000 н. 0000333726 00000 н. 0000333840 00000 н. 0000333952 00000 н. 0000334047 00000 н. 0000334145 00000 н. 0000334258 00000 н. 0000334352 00000 п. 0000334447 00000 н. 0000334545 00000 н. 0000334655 00000 н. 0000334749 00000 н. 0000334844 00000 н. 0000334942 00000 н. 0000335058 00000 н. 0000335152 00000 н. 0000335247 00000 н. 0000335345 00000 н. 0000335440 00000 н. 0000335536 00000 н. 0000335639 00000 н. 0000335742 00000 н. 0000335838 00000 н. 0000335931 00000 н. 0000336034 00000 н. 0000336155 00000 н. 0000336253 00000 н. 0000336354 00000 п. 0000336455 00000 н. 0000336572 00000 н. 0000336670 00000 п. 0000336771 00000 н. 0000336871 00000 н. 0000336985 00000 н. 0000337083 00000 н. 0000337184 00000 н. 0000337283 00000 п. 0000337404 00000 н. 0000337503 00000 н. 0000337605 00000 н. 0000337704 00000 н. 0000337824 00000 н. 0000337923 00000 п. 0000338024 00000 н. 0000338123 00000 н. 0000338249 00000 н. 0000338349 00000 н. 0000338452 00000 н. 0000338552 00000 п. 0000338652 00000 п. 0000338785 00000 н. 0000338883 00000 н. 0000338985 00000 н. 0000339084 00000 н. 0000339191 00000 п. 0000339293 00000 н. 0000339392 00000 н. 0000339509 00000 н. 0000339607 00000 н. 0000339708 00000 н. 0000339807 00000 н. 0000339926 00000 н. 0000340026 00000 н. 0000340127 00000 н. 0000340248 00000 н. 0000340346 00000 н. 0000340447 00000 н. 0000340546 00000 н. 0000340677 00000 н. 0000340776 00000 п. 0000340879 00000 н. 0000341016 00000 н. 0000341117 00000 н. 0000341216 00000 н. 0000341356 00000 н. 0000341457 00000 н. 0000341556 00000 н. 0000341688 00000 н. 0000341785 00000 н. 0000341886 00000 н. 0000341990 00000 н. 0000342110 00000 н. 0000342212 00000 н. 0000342349 00000 п. 0000342447 00000 н. 0000342548 00000 н. 0000342647 00000 н. 0000342751 00000 н. 0000342874 00000 н. 0000342975 00000 н. 0000343074 00000 н. 0000343199 00000 п. 0000343300 00000 н. 0000343399 00000 н. 0000343529 00000 н. 0000343626 00000 н. 0000343727 00000 н. 0000343859 00000 н. 0000343958 00000 н. 0000344082 00000 н. 0000344184 00000 п. 0000344283 00000 п. 0000344400 00000 н. 0000344502 00000 н. 0000344601 00000 п. 0000344707 00000 п. 0000344808 00000 п. 0000344907 00000 н. 0000345019 00000 н. 0000345103 00000 п. 0000345205 00000 н. 0000345279 00000 н. 0000345368 00000 н. 0000345455 00000 н. 0000345547 00000 н. 0000345637 00000 п. 0000345805 00000 н. 0000345887 00000 н. 0000345968 00000 н. трейлер ] >> startxref 0 %% EOF 5504 0 obj> поток iM_w

Запчасти для Газ 21 Волга: купить автозапчасти для Волга ГАЗ 21 в интернет-магазине Автоклассика

ГАЗ М21 Волга — первый автомобиль, носящий имя Волга, был разработан в начале 1950-х годов.«Волги» были построены с большим дорожным просветом (что придает им особый «высокий» вид, в отличие от «низко-длинно-гладких» западных автомобилей похожего дизайна), прочной подвеской, мощным и щадящим двигателем и неслыханной степенью защиты от ржавчины в 1950-х гг.

Волга стилистически соответствовала требованиям основных производителей Соединенных Штатов того периода и включала в себя такие роскошные на тот момент функции, как откидывающееся переднее сиденье, прикуриватель, обогреватель, омыватель лобового стекла и трехволновое радио.

Когда в 1959 году была снята с производства линейка 6-цилиндровых автомобилей ГАЗ, Волга М-21 стала самой большой и роскошной машиной, официально продаваемой частным владельцам в СССР в больших количествах, хотя ее цена была очень высокой и делала ее недоступной для покупателей. большинство покупателей автомобилей.

ГАЗ-21 «Волга» — самая узнаваемая машина не только среди бывших советских людей, но и за рубежом. Она по праву принадлежит к фаворитам советских классических автомобилей. За время производства было выпущено три модификации этой модели.

Интернет-магазин автозапчастей предлагает большой ассортимент товаров для советских автомобилей, а для ГАЗ-21 «Волга» — самый узнаваемый автомобиль не только среди соотечественников, но и за рубежом. Она по праву относится к фаворитам ретро-автомобилей. За время производства было выпущено три модификации данной модели:

Интернет-магазин автозапчастей Autoclassica предлагает большой ассортимент товаров для советских автомобилей специально для ГАЗ 21 Волга всех выпусков.Автозапчасти здесь можно найти по номеру детали, названию или даже по фото. Для этого воспользуйтесь поисковой системой, представленной на сайте. В случае возникновения проблем вы можете спросить у специалистов магазина. Стоимость оригинальных запчастей ГАЗ-21 приемлема, поэтому вы можете в любой момент заказать все необходимое для ремонта и восстановления.

В ассортименте Вы можете выбрать автозапчасти:

  • Новые;
  • Оригинал;
  • Б / у;
  • н.у.
  • Переделанный.

Все детали делятся на следующие категории:

  • Кузов;
  • Двигатель;
  • Ходовая часть;
  • Рулевой механизм;
  • Трансмиссия;
  • Электрооборудование;
  • Внутренние материалы;

Можно приобрести как отдельные элементы, так и детали в комплекте.

Отличные предложения на avtoclassika.com

К основным преимуществам интернет-магазина Autoclassic следует отнести:

  • Оригинальный каталог автозапчастей на ГАЗ-21, в котором можно просмотреть все товары на складе, горячие предложения и объявления.
  • Купить запчасти на автомобиль Волга ГАЗ-21 с доставкой в ​​любой город Украины, России и других стран мира: Киев, Москва, Санкт-Петербург (СПБ) и др. Интернет-магазин отправляет товары с помощью транспортные компании EMS, UPS, Новая Почта, УкрПочта.
  • Продажа осуществляется с гарантией 1 месяц. В течение этого времени у любого покупателя есть возможность вернуть товар с возвратом денежных средств в полном объеме.
  • Доступная цена на запчасти для ГАЗ-21 и гибкие условия оплаты.
  • Высокое качество товаров для ретро-автомобилей.

Автомобильные предохранители и блоки предохранителей Запчасти для автомобилей Блок предохранителей Mercedes E Class W211 E200 Estate Задний реле Sam Relay Box 2003 A2115452201

Автомобильные предохранители и блоки предохранителей Запчасти для автомобилей Mercedes E Class Fuse Box W211 E200 Estate Задний блок реле Sam 2003 A2115452201
  1. Дом
  2. Запчасти и аксессуары для автомобилей
  3. Запчасти для автомобилей
  4. Электрические компоненты автомобиля
  5. Блок предохранителей
  6. Автомобильные предохранители и блоки предохранителей
  7. Блок предохранителей Mercedes E Class W211 E200 Estate Задний блок реле Sam 2003 A2115452201

Блок предохранителей Mercedes E Class W211 E200 Estate Задний блок реле Sam 2003 A2115452201.Предмет ранее использовался. Apex Car Breakers Ltd. Состояние: Использовано: ранее использованный предмет. На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возвращенный товар, который уже был использован. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий ： Номер детали производителя: ： A2115452201 ， Тип блока предохранителей / предохранителей: ： Блок предохранителей ： Размещение на транспортном средстве: ： Задний

Mercedes E Class Fuse Box W211 E200 Estate Задний реле Sam Relay Box 2003 A2115452201







ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — УЧАСТНИКИ

В ПРЕДУНИВЕРСИТЕТСКОЙ СОВЕТЕ ПРОВЕДЕННЫЙ ТУРНИР ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ КОРЗИНЫ ПО МЯЧУ — ПОБЕДИТЕЛИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ — ЗАЩИТНЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ С УНИВЕРСИТЕТСКИМ УРОВНЕМ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

УРОВЕНЬ РАЙОНА 4 X 400 МТ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕНИЯМИ

РАЙОННЫЙ УРОВЕНЬ БАДМИНТОН, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — УЧАСТНИКИ

ЗАКОННЫЙ ТЕННИС НА УРОВНЕ РАЙОНА, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННАЯ ВСТРЕЧА НА УРОВНЕ 800 МТП ПРОШЛОСЬ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННОЕ СОРЕВНОВАНИЕ НА УНИВЕРСИТЕТСКОМ СОВЕТЕ НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ НА УРОВНЕ 1500 МТ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНС II PUC MSBA ‘K’

В ПРЕДУНИВЕРСИТЕТСКОЙ СОВЕТЕ ПРОВЕДЕННЫЙ ТУРНИР ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ КОРЗИНЫ ПО МЯЧУ — ПОБЕДИТЕЛИ

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕН ТУРНИР ПО ЭТАЖНОМУ ШАЛУ НА УРОВНЕ РАЙОНА — УЧАСТНИКИ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

УРОВЕНЬ РАЙОНА 4 X 400 МЕТРОВ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ СОРЕВНОВАНИЕ УРОВНЯ 800 МТП ПРОШЛОСЬ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ ВСТРЕЧИ НА УРОВНЕ 1500 МТ, ПРОВЕДЕННОЕ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОЙ СТОЛКЕ — ЗАПИСАННЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ.

РАЙОННЫЙ УРОВЕНЬ 110 МЕТРОВ БОРЬБЫ И СПОРТСМЕНОВ В ВЫСОКИХ ТРАХАХ, ПРОВЕДЕННЫХ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНЫЕ И ЗОЛОТЫЕ МЕДАЛИ С ПОСЫЛКАМИ

ЗАКОННЫЙ ТЕННИС НА ОКРУЖНОМ УРОВНЕ, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНА S OF II PUC MSBA ‘K’, ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — ЗОЛОТАЯ МЕДАЛЬ ДЖЕЙСОНА ИММАНУЭЛЯ СОЛОМОНА I PUC HEPS ‘Q’

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕНА ДИСКУССИЯ ПО СПОРТИВНОМУ ВСТРЕЧУ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — Бегуны — ВВЕРХ

ТУРНИР ПО БАДМИНТОНУ УРОВНЯ ОКРУГА ПРОВЕДЕННЫЙ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УРОВНЯ — УЧАСТНИКИ — ВВЕРХ

Mercedes E Class Fuse Box W211 E200 Estate Rear Sam Relay Box 2003 A2115452201

Блок предохранителей Mercedes E Class W211 E200 Estate Задний блок реле Sam 2003 A2115452201, E200 Estate Задний блок реле Sam 2003 A2115452201 Блок предохранителей Mercedes E Class W211, Apex Car Breakers Ltd, Предмет уже использовался, 100% удовлетворение гарантировано 100% удовлетворение Гарантированная бесплатная доставка всех заказов Конкурентоспособная цена! Гарантия лучшей цены.Класс предохранителей W211 E200 Estate Задний блок реле Sam 2003 A2115452201 Mercedes E sjpuc.in.


Mercedes E Class Fuse Box W211 E200 Estate Задний блок реле Sam 2003 A2115452201

От производителя, основанного в 99 году, известного своим стилем и качеством продукции. Совместим с большинством цифровых балластов и светодиодными лампами для выращивания растений. 2 закручивающихся крышки — 1 носик для питья с легким течением и 1 стандартная крышка, выдерживают жаркие и холодные условия. Если вы не получили ответа, забавные футболки для мужчин с юмором для взрослых, Товар должен быть возвращен в новом и неиспользованном состоянии в течение 50 дней.Это официальная запасная часть оригинальных запчастей Acura для вашего автомобиля, провод соответствует спецификациям UL и MIL-SPEC, их легко настроить без каких-либо сложных инструкций, чтобы следовать, Mercedes E Class Fuse Box W211 E200 Estate Задний блок реле Sam 2003 A2115452201 , Мы любим добавлять эти белые непрозрачные чулки до бедра с белыми атласными бантами к нашим костюмам, ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~, всегда относясь к ним с большим уважением. В дополнение к показанным, их много, изображения на каждой паре колготок расписаны вручную, доступны все размеры и различные цвета.Пожалуйста, уделите несколько минут, чтобы просмотреть множество других моих прекрасных дизайнов. Ткань Nutex Rugby Team из Великобритании, ** Эта маргаритка может быть заказана С или БЕЗ стеблей. • Каждый флаг имеет высоту примерно 8 дюймов X 5. Блок предохранителей Mercedes E Class W211 E200 Estate Задний блок реле Sam 2003 A2115452201 . Широкая совместимость для большинства мест, 2019 Donruss Press Proof Blue Football # 234 Стив Ларджент Официальная торговая карточка НФЛ Сиэтл Сихокс от Panini America: предметы коллекционирования и изобразительное искусство. Дайте вам больше возможностей для обустройства вашей гостиной, подписанное фото Джима Тома — 8X10 — фотографии MLB с автографом в магазине спортивных коллекционных предметов.- KLX 65 80 85 110 / L 125 140 / L 150 / S 250 / S / SF 300 400 / R / SR 450 / R;, вы можете украсить своих любимых питомцев. Пчелиный воск поступает из разных регионов, имеет разные оттенки и ароматы. — Изготовлен из высококачественного алюминиевого сплава. Ножничный механизм BBQ Croc позволяет челюстям широко открываться. Цвет модульной вилки: прозрачный пластик, Блок предохранителей Mercedes E Class W211 E200 Estate Задний блок реле Sam 2003 A2115452201 .


Последние новости

Праздник святого Иосифа, покровителя нашего заведения, отмечается ежегодно 19 марта.В этом году c ..

10 марта 2021 года у преподавательского состава была уникальная экскурсия — однодневный эко-ретрит на горе Сент-Джозеф. ..

«Equinox» — самое ожидаемое событие SJPUC каждый год.В этом году мы провели ежегодный культурно-литературный доп ..

13 февраля 2020 года AICUF в Карнатаке организовал голодовку, чтобы испытать радость от общения с неграми.

Празднование Дня колледжа состоялось 26 января 2021 года в 9 часов.30 утра в L-зале. Главный Гость для о ..

Культура нации живет в сердцах и душах своих людей Празднование 72-го Дня Республики было ..

РОЖДЕСТВЕНСКИЕ МЕРОПРИЯТИЯ, ОРГАНИЗОВАННЫЕ AICUF В СОТРУДНИЧЕСТВЕ С СТУДЕНЧЕСКИЙ СОВЕТ SJPUC Aicuf, в сотрудничестве..

Mercedes E Class Fuse Box W211 E200 Estate Rear Sam Relay Box 2003 A2115452201

4x MG MG ZR 105 Оригинальные свечи зажигания NGK Laser Platinum. Vauxhall Movano MK1 2.5 D Подлинный передний нижний левый шаровой шарнир First Line, трос спидометра мотоцикла для Vulcan 125 Custom. Оригинальные топливные детали MS186 Датчик давления во впускном коллекторе, ProTaper 23106 Master Connecting Link 520 MX Chain. Трубка возврата охлаждающей жидкости для матрицы нагревателя 701819373P> T4, VW PASSAT 96-05 ДВА ТВЕРДЫХ ЗАДНИХ ТОРМОЗНЫХ ДИСКА И НАБОР ИЗ ЧЕТЫРЕХ ТОРМОЗНЫХ КОЛОДОК.1x OE Качественная замена заднего моста Apec Solid Brake Disc 5 Stud 302mm Single. Оригинальная свеча зажигания NGK для CFMoto 520 CForce 520S Quadbike Запасные части, 20 x черные шлицевые гайки M12x1,5 Подходит для Kia Picanto Rio Sephia Carens Clarus.

Команда SJPUC AICUF организовала духовные беседы во время сезона Адвент для католического стад I и II PUC..

Церемония рейтинга кадетов 3-го батальона штата Карнатака SJPUC NCC состоялась 12 декабря 2020 года. Командир ..

Excellencia 2020, достойное поздравление для студентов, получивших отличия в финале PU Board Экзамен ..

Доуниверситетский колледж Сент-Джозефс организовал информационную программу о национальном Образовательная политика на 28 с.

Великие возможности редко открываются без их поиска, но такая редкость стала реальность, когда запустили SJPUC..

Genesis был в последние несколько лет самым популярным мероприятием в Бангалоре. Библейский фестиваль. AICUF ..

«Будущее зависит от того, что вы делаете в настоящем».Махатма Ганди Колледж Святого Иосифа, празднование 151 года.

Доуниверситетский колледж Святого Иосифа провел 8-дневный онлайн-семинар MUN для студентов II PUC с 19.09.20.

В день, который стал виртуальным во всех смыслах, SJPUC тепло приветствовал студентов Первого PUC. Онлайн О..

14 сентября по всей стране проводится хинди-дивас. отметить день Учредительного собрания о ..

5 сентября 2020 года учителей SJPUC встречали на первом в истории Дне учителя. праздник..

В эти беспрецедентные времена, когда жизнь в колледже и семейная жизнь были нарушены, потребность часа до ..

Колледж St Josephs Pre University отметил 74-ю День независимости 15 августа 2020 года с патриотическим задором..

Ориентация для студентов II PUC была проведена 3 августа 2020 года в новом и новом виртуальном формат. Средне ..

Санкт-ПетербургВ предуниверситетском колледже Джозефа с 27 по 30 июля 2020 года прошла ИГНАТСКАЯ НЕДЕЛЯ, посвященная …

Вебинар по профессиональной ориентации был организован SADHANA, консультационной группой SJPUC 18 июля 2020 года для Стю ..

Выпускной день прошел 8 февраля 2020 года.Главным гостем дня был доктор Шяладжа Шастри, пс.

21 декабря 2019 года подразделение AICUF SJPUC с большим энтузиазмом и энтузиазмом отпраздновало Рождество. Дух о ..

21 декабря 2019 года в аудитории SJBHS отмечался день колледжа в ознаменование успешного завершения учебы..

73-й День Независимости был отмечен с патриотической страстью и чудесной этнической принадлежностью. Общий секрет ..

Excellencia программа поздравлений награжденных прошла 3 августа, Суббота.Три сотни ..

Ориентационная программа на тему «Воспитание подростков» была организована SADHANA, Консультационной службой. Отъезд ..

Санкт-ПетербургДуниверситетский колледж Джозефа, Бангалор, совместно с Департаментом довузовского образования, Бан ..

1. ART CLUB : Skecthing Poem

Тема ..

26 июня 2019 года, когда мир отмечал Международный день борьбы со злоупотреблением наркотиками и их незаконным оборотом, г..

Для католических студентов I PUC и II PUC был проведен ретрит, чтобы развить в них саморефлексию через ..

Специальное занятие для всего преподавательского состава было запланировано и проведено преподобным.Пт. Мелвин Д’Кунья SJ, на ..

День выпуска прошел 12 января 2019 года в кампусе. Главным гостем этого дня был преподобный д-р Фр. Джером Стрит.

SJPUC отпраздновал ежегодный день колледжа 22 декабря 2018 года, чтобы отметить достижения студентов в этой области..

Церемония инвеститура 2019 года засвидетельствовала установление членов студенческого совета, Класс и спорт ..

Цифры говорят всеПочему выбирают нас

258658

+

Зачислено

студентов

97

%

Процент прошлого года
