Ваз 2106 проводка. Электропроводка ВАЗ 2106: особенности конструкции, схемы и способы модернизации

Как устроена электропроводка ВАЗ 2106. Какие особенности имеет схема проводки «шестерки». Как провести ремонт и модернизацию электрики ВАЗ 2106 своими руками. Какие инструменты и материалы потребуются для работы с проводкой.

Особенности конструкции электропроводки ВАЗ 2106

Электропроводка ВАЗ 2106 имеет ряд конструктивных особенностей:

• Выполнена по однопроводной схеме — все потребители подключены на массу автомобиля
• Активация электрических цепей происходит напрямую через замок зажигания
• Подключение к аккумулятору осуществляется через блок предохранителей
• Корпуса многих узлов и агрегатов являются токопроводящими

Такая конструкция позволяет сократить количество проводов, но делает систему более уязвимой к коротким замыканиям. При поиске неисправностей стоит начинать с проверки замка зажигания и контактной группы.

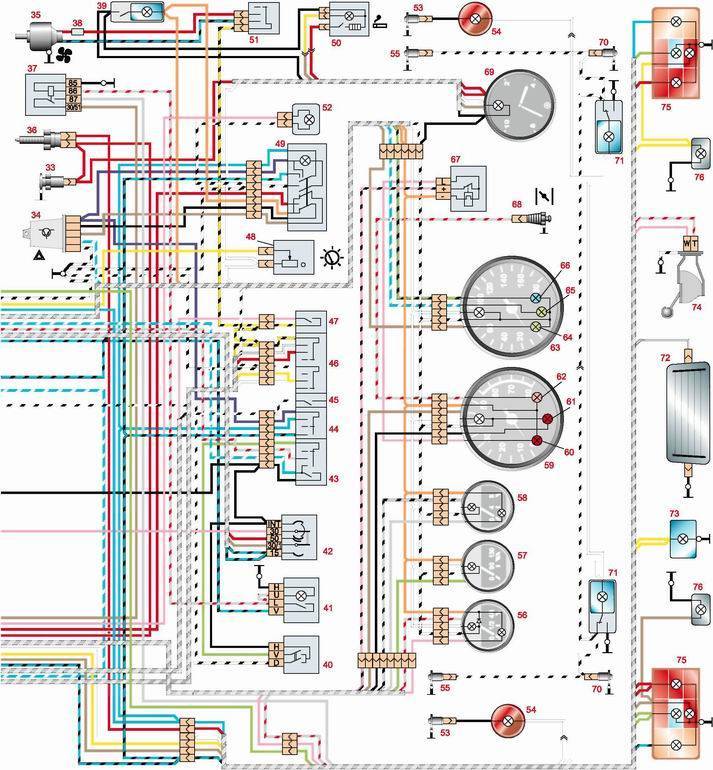

Схема электропроводки ВАЗ 2106

Схема проводки ВАЗ 2106 достаточно проста. Основные электрические цепи включают:

• Цепь стартера и генератора
• Цепь системы зажигания
• Цепи световых приборов (фары, габариты, подсветка)
• Цепи дополнительного оборудования (стеклоочистители, вентилятор печки)

Все цепи объединены в общий жгут проводов. Для удобства обслуживания провода промаркированы разными цветами. Схема проводки ВАЗ 2106 позволяет без труда найти нужный провод при ремонте.

Замена замка зажигания ВАЗ 2106

Замок зажигания — ключевой элемент электропроводки ВАЗ 2106. Через него проходит питание на основные системы автомобиля. Как заменить замок зажигания:

1. Отключить аккумулятор
2. Снять пластиковый кожух под рулевой колонкой
3. Отключить противоугонное устройство
4. Вынуть замок, поддев фиксатор шилом
5. Отсоединить контактные провода, пометив их расположение
6. Установить новый замок в обратной последовательности

При правильной установке замок должен свободно проворачиваться. Все электрические соединения должны быть надежно затянуты во избежание нарушений в работе электрооборудования.

Модернизация системы зажигания ВАЗ 2106

Установка бесконтактной системы зажигания — популярный способ модернизации электрики ВАЗ 2106. Какие преимущества дает бесконтактное зажигание:

• Более стабильная работа двигателя
• Отсутствие провалов при разгоне
• Облегченный запуск в холодное время
• Снижение расхода топлива

Для установки бесконтактного зажигания потребуется комплект, включающий коммутатор, катушку зажигания, датчик-распределитель и высоковольтные провода. Монтаж выполняется в следующем порядке:

1. Снять старый трамблер
2. Установить новый датчик-распределитель
3. Закрепить коммутатор
4. Подключить новую катушку зажигания
5. Проложить высоковольтные провода

После установки необходимо отрегулировать угол опережения зажигания. При правильной настройке двигатель будет работать мягче и экономичнее.

Модернизация панели приборов ВАЗ 2106

Тюнинг панели приборов позволяет улучшить внешний вид салона и функциональность. Популярные варианты доработки:

• Замена штатной подсветки на светодиодную
• Установка дополнительных приборов (вольтметр, датчик давления масла)
• Замена шкал на более информативные
• Установка электронного спидометра вместо механического

При модернизации панели приборов важно не нарушить штатную проводку. Все дополнительные приборы подключаются через отдельные предохранители. Это обезопасит основные системы автомобиля в случае неисправности.

Инструменты для работы с электропроводкой ВАЗ 2106

Для самостоятельного обслуживания и ремонта электрики ВАЗ 2106 потребуются следующие инструменты:

• Мультиметр для проверки цепей и напряжения
• Набор отверток и ключей
• Паяльник и припой для соединения проводов
• Изоляционная лента
• Кусачки и стриппер для зачистки проводов
• Контрольная лампа

С помощью этих инструментов можно выполнить большинство работ по диагностике и ремонту электропроводки ВАЗ 2106 своими руками. При отсутствии опыта сложные операции лучше доверить специалистам.

Типичные неисправности электропроводки ВАЗ 2106

Наиболее распространенные проблемы с электрикой «шестерки»:

• Окисление контактов и клемм аккумулятора
• Перегорание предохранителей
• Нарушение изоляции проводов
• Выход из строя генератора
• Неисправности стартера
• Сбои в работе системы зажигания

Большинство неисправностей можно выявить с помощью мультиметра, проверяя целостность цепей и напряжение в контрольных точках. При обнаружении проблемы следует заменить неисправный элемент или восстановить нарушенное соединение.

Схема электропроводки ваз 2106: этапы работ

На чтение 6 мин Просмотров 9.4к. Опубликовано 17.10.2018 Обновлено 03.04.2020

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель.

Содержание

1. Особенности и схема проводки «классики» ВАЗ
2. Причины ремонта замка зажигания
3. Демонтаж старого узла
4. Замена контактной группы
5. Что такое бесконтактное зажигание и его преимущества
6. Этапы работ
7. В завершение

Особенности и схема проводки «классики» ВАЗ

Основными характеристиками, которыми обладает схема проводки

ВАЗ 2106, являются следующие:

• активация электрических цепей напрямую через замок зажигания;
• соединение с АКБ с участием блока предохранителей;
• токопроводящие корпуса ключевых узлов.

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

• управляет системой зажигания автомобиля;
• играет противоугонные, в том числе, охранные функции;
• позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Демонтаж старого узла

Инструкция по самостоятельному ремонту замка, будет выглядеть примерно таким образом:

• отключаем аккумуляторную батарею;
• откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
• отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
• проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
• ставим новый замок в обратной последовательности.

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости ремонта контактной группы, это можно сделать без демонтажа замка зажигания. Однако, если снять ее по силам, то вот поставить обратно, почти наверняка, не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день, в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

• корпус отлит бережно и с ровными краями;
• верх замка завальцован ровно;
• широкую голограмму невозможно сорвать без ее разрушения;
• свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания карбюратора. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель,

 пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

• блок коммутации;
• катушка;
• комплект высоковольтной проводки;
• свечи зажигания – ДВРМ;
• соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

1. От катушки зажигания отключаем провода, в том числе главный высоковольтный.
2. Извлекайте трамблера крышку.

3. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
4. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
5. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
6. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как на старом варианте. Можете ставить его в отверстие головки блока.
7. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие – будут идти к контакту «Б».
3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена. Теперь можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут быть пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в работе с электрикой автомобиля, нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!
