Схема подключения прицепного устройства 7 контактов. Проводка фаркопа: как подключить 4- и 7-контактные разъемы

alexxlabСхем
Как правильно подключить проводку фаркопа к автомобилю. Какие бывают типы разъемов для прицепов. Чем отличаются 4- и 7-контактные схемы подключения. Как использовать переходники между разными типами разъемов.

Содержание

Типы разъемов для подключения прицепов

При подключении прицепа к автомобилю важно обеспечить правильное соединение электрических цепей. Для этого используются специальные стандартизированные разъемы. Наиболее распространены следующие типы:

  • 4-контактный плоский разъем — самый простой вариант для легких прицепов без тормозов
  • 5-контактный плоский разъем — дополнительно имеет контакт для фонаря заднего хода
  • 7-контактный круглый разъем — наиболее универсальный вариант, подходит для прицепов с электрическими тормозами

Какой тип разъема использовать, зависит от конкретной модели автомобиля и прицепа. Многие современные автомобили оснащаются 7-контактными розетками, так как к ним можно подключить любой тип прицепа через переходник.


Схема подключения 4-контактного разъема

4-контактная схема является базовой и обеспечивает работу основных световых приборов прицепа:

  • Левый поворотник
  • Правый поворотник
  • Габаритные огни и подсветка номера
  • Стоп-сигналы

Распиновка 4-контактного разъема выглядит следующим образом:

  1. Заземление (-)
  2. Правый поворотник
  3. Левый поворотник
  4. Стоп-сигналы и габаритные огни

Такая схема подходит для большинства легких прицепов без тормозов. Ее преимущество — простота подключения.

Особенности 7-контактной схемы подключения

7-контактный разъем обеспечивает более функциональное подключение прицепа. Помимо базовых цепей, он имеет дополнительные контакты:

  • Питание +12В для внутреннего освещения прицепа
  • Фонарь заднего хода
  • Питание для электрических тормозов прицепа

Стандартная распиновка 7-контактного разъема:

  1. Левый поворотник
  2. Фонарь заднего хода
  3. Масса (-) для контактов 1-7
  4. Правый поворотник
  5. Правые габаритные огни
  6. Стоп-сигналы
  7. Левые габаритные огни

Такая схема позволяет подключать более сложные прицепы, в том числе с электрическими тормозами. Это стандарт для многих современных автомобилей.


Использование переходников между разными типами разъемов

Что делать, если разъемы на автомобиле и прицепе не совпадают. В этом случае можно использовать специальные переходники:

  • С 7 на 4 контакта — позволяет подключить простой прицеп к 7-контактной розетке
  • С 4 на 7 контактов — для подключения прицепа с 7-контактной вилкой к 4-контактной розетке (часть функций будет недоступна)
  • С 5 на 7 контактов и наоборот

При использовании переходников важно убедиться в правильности соединения цепей. Рекомендуется выбирать качественные переходники от проверенных производителей.

Как самостоятельно подключить проводку фаркопа

Если на автомобиле нет штатной розетки для прицепа, ее можно установить самостоятельно. Для этого потребуется:

  1. Приобрести комплект проводки с розеткой нужного типа
  2. Найти в электросхеме автомобиля нужные цепи (поворотники, габариты и т.д.)
  3. Подключить провода от розетки к соответствующим цепям автомобиля
  4. Установить и закрепить розетку на кузове
  5. Проверить работу всех цепей

Важно соблюдать полярность и использовать качественные влагозащищенные соединения. При отсутствии опыта лучше доверить установку специалистам.


Распространенные проблемы с проводкой прицепа

При эксплуатации прицепа могут возникать различные неисправности электрики. Наиболее частые из них:

  • Не работают поворотники или стоп-сигналы прицепа
  • Габаритные огни горят тускло или мигают
  • Перегорают предохранители в цепи прицепа
  • Окисление контактов в разъеме

Для диагностики понадобится мультиметр и схема подключения. Часто проблема решается очисткой контактов или заменой перегоревших ламп. В сложных случаях может потребоваться замена проводки.

Правила безопасности при работе с электрикой прицепа

При подключении и обслуживании проводки прицепа важно соблюдать меры безопасности:

  • Отключайте аккумулятор автомобиля перед началом работ
  • Используйте качественный инструмент с изолированными рукоятками
  • Не оставляйте оголенные провода, изолируйте все соединения
  • Проверяйте надежность крепления проводки, чтобы исключить перетирание
  • При появлении запаха гари немедленно отключите прицеп

Соблюдение этих простых правил поможет избежать замыканий и других опасных ситуаций при эксплуатации прицепа.


Выбор проводки для конкретной модели автомобиля

При покупке комплекта проводки для фаркопа важно учитывать особенности конкретной модели автомобиля:

  • Тип штатного разъема (если есть)
  • Расположение блока предохранителей
  • Особенности прокладки проводов в кузове
  • Наличие системы стабилизации прицепа

Многие производители выпускают модельные комплекты проводки, учитывающие все нюансы конкретного автомобиля. Их использование значительно упрощает установку.

Заключение

Правильное подключение электрики прицепа — важный аспект безопасной эксплуатации. Понимание типов разъемов и схем подключения поможет избежать проблем при буксировке. При отсутствии опыта лучше доверить установку проводки специалистам. Регулярное обслуживание и своевременное устранение неисправностей обеспечат надежную работу всех систем прицепа.


Схема подключения розетки фаркопа: два варианта

Автор Aluarius На чтение 4 мин. Просмотров 280 Опубликовано

Содержание

Автолюбители знают, что прицеп для автомобиля – это дополнительное багажное место, которое давно оценили любители походов и дачники. В Европе и Америке вместо прицепа используют кемперы, это такие прицепные домики на колесах. Так вот соединяется автомобиль с прицепом при помощи фаркопа. Но чтобы у прицепа работали все световые приборы (поворотники, габаритки и так далее), необходимо соединить электрическую систему авто с электрикой прицепа. Для этого используется так называемая розетка фаркопа. По сути, это вилка с розеткой, которые электрики называют «папка-мамка» или «мальчик-девочка». Итак, в этой статье нас будет интересовать схема подключения розетки фаркопа.

Начнем с того, что розетка на фаркопе расположена на специальной площадке, и закрывается она крышкой.

Данная розетка многоконтактная, обычно в ней или семь контактов, или тринадцать. В России распространена первая модель, вторую чаще всего используют за рубежом для подсоединения кемперов. Все дело в том, что домик на колесах требует оснащенности освещением, отсюда и большее количество контактов.

Схемы подключения

Схем подключения лишь две: стандартная и универсальная. Если говорить о стандартной схеме, то, в принципе, она нужна лишь для того, чтобы подключить прицеп к фаркопу путем вставления вилки в гнездо. Это, конечно, при условии, что в данной ситуации используется стандартный вид оборудования. Специалисты считают, что это самый простой и идеальный вариант, потому что нет необходимости вносить какие-то изменения в электрическую схему автомобиля и прицепа.

Но как показывает практика, не всегда это сделать возможно. Поэтому чаще всего для соединения прицепа через фаркопную розетку применяется один из универсальных вариантов. Давайте рассмотрим два из них.

Вариант №1

Рассмотрим вариант, когда автомобиль не оснащен современным электронным блоком управления. То есть, перед вами простая машина. Что это дает?

  • Во-первых, это простая электрическая схема с подключением ко всем световым приборам.
  • Во-вторых, упрощенная схема подключения дает возможность проводить подключение проводов к существующим электрическим цепочкам внутри авто. То есть, подключение розетки фаркопа можно проводить к проводам, которые обеспечивают электроэнергией задние световые приборы.

Скажем прямо, это не так просто, поэтому рекомендуется сначала изучить саму схему и расположение проводков на одном из задних фонарей автомобиля. Процесс подключения можно проводить через окошко, которое производители специально оставляют, когда появляется необходимость заменить лампочку в фаре.

Чтобы что-то не перепутать, рекомендуем под рукой держать схемы подключения розетки фаркопа и электрическую самого автомобиля. Обратите внимание, что не стоит применять для соединения проводков скрутки, лучше все стыки припаять.

Вариант №2

Если прицепной домик подключается к авто с современной электроникой, то вариант номер один здесь не подойдет. Все дело в том, что электронный блок управления будет сразу же выдавать ошибку, поэтому автомобиль может даже остановиться. Все дело в том, что световые приборы такой машины потребляют определенное количество тока. И если к авто присоединить еще и прицеп со своими фонарями, то сила тока в цепочке сильно увеличится.

Чтобы избежать такого несогласования, в схему подключения розетки фаркопа придется дополнительно установить блок согласования. Его устанавливают в электрику машины, после чего производится соединение прицепного домика на колесах через розетку фаркопа. Блок самостоятельно будет передавать электрические сигналы на светотехнику прицепного домика. При этом блок управления автомобилем блок согласования «не видит». А это говорит о том, что подключение прицепа не будет влиять на электронную схему управления авто.

Заключение по теме

Нередки такие ситуации, когда разъем на розетке фаркопа не подходит под вилку прицепа. В принципе, переделать соединение можно и своими руками, изучив соответствующую информацию, которая в свободном доступе присутствует в интернете в виде статей, схем и видеоматериалов. Но если вы далеки от темы электрика для авто, то лучше доверить переделку или подгонку специалистам. Это первое.

Второе. Запомните одну прописную истину – подключать электрическую часть прицепа к автомобилю надо обязательно. Во-первых, не стоит надеяться, что другие участники дорожного движения будут внимательнее вас. Во-вторых, если вас по этой причине остановит инспектор ГИБДД, то минимум, что вам грозит, большой штраф. В-третьих, береженного бог бережет. Поэтому уделите перед выездом пару минут, чтобы проверить, работают ли световые приборы на прицепе. Если что-то не так работает, то схема подключение имеет изъян, поэтому стоит ее проверить.

Схема подключения розетки прицепа легкового автомобиля на 7, 13 и 15 пин

Для эксплуатации легкового прицепа мало установить сцепное устройство (фаркоп) и согласовать допустимые нагрузки, в том числе и по тормозам. Необходимо обеспечить подачу напряжения на световые приборы.

Содержание статьи:

  • 1 Виды разъемов
  • 2 2 способа подключения розетки фаркопа
    • 2. 1 Штатный способ
    • 2.2 Универсальное подключение
  • 3 Распиновка разных розеток
    • 3.1 7-пиновая розетка
    • 3.2 13 контактов
    • 3.3 15-контактная
  • 4 Американские соединительные фишки

При этом не перегрузить штатные цепи и стандартизировать разъёмы, чтобы можно было использовать не только один прицеп, но и любой другой с унифицированной схемой соединений.

Виды разъемов

Достичь полной стандартизации в автомобильной индустрии никому и никогда не удаётся. Машины производятся разными компаниями, странами, а главное – у всех имеется своя техническая школа. Поэтому можно уверенно говорить лишь о нескольких, наиболее распространённых стандартах, да и то с определёнными исключениями.

Считается, что на автомобиле, как источнике питания, устанавливается блочная многоконтактная розетка, а оборудование прицепа оканчивается кабельной вилкой.

Это общепринятый способ, обеспечивающий максимальную электробезопасность.

Различия стандартов состоят в количестве контактов (пинов) разъёмов, их типоразмере, назначении и принятых в стране применения устоявшихся систем питания прицепов.

Прочитай: Как установить камеру заднего вида на автомобиль (схема подключения)

Разъёмы работают в открытой среде, поэтому должны быть защищены от грязи, осадков и коррозии. Тем не менее, их приходится периодически очищать химическими и механическими способами.

2 способа подключения розетки фаркопа

При покупке или временном использовании прицепа надо представлять себе, как подать питание на светотехнику.

Проблем не будет при покупке согласованных буксировочных приспособлений (фаркопов) и прицепа, рассчитанного на работу именно с ним или если ранее на автомобиль уже было установлено устройство самого распространённого стандарта, которому соответствует разъём прицепа.

Штатный способ

Некоторые машины включают буксировочное устройство в качестве опции, которая выбирается в процессе определения конфигурации.

Можно не сомневаться, что стандарт будет соблюдён и прицеп получит нужное питание для своих ламп, а электросхема автомобиля не нарушит свою нормальную работу, получив дополнительную нагрузку.

Это важно, поскольку обычно автомобили оснащаются контрольными устройствами, фиксирующими перегрузы или обрывы в цепях. Даже если их нет, будут перегреваться соединительные провода и выходить из строя реле и предохранители.

Универсальное подключение

Наиболее простой способ состоит в подключении контактов разъёма согласно распиновке к имеющимся световым приборам автомобиля.

Многие это выдерживают благодаря наличию запаса по мощности потребителей, но при возникновении проблем с системой контроля или очевидных перегрузках придётся использовать согласующее устройство.

Это покупной или самодельный блок, который воспринимает появление напряжения на штатных лампах лишь как сигнал. При появлении его формируется силовой ток на потребители прицепа.

Такое релейное усиление не создаст помех бортовому контролирующему компьютеру и позволит ставить лампы достаточной мощности. Но монтаж усложнится, потребуется больше знаний в электротехнике автомобиля.

Распиновка разных розеток

Имеется несколько типовых схем подключения, наиболее распространённых в легковых автомобилях.

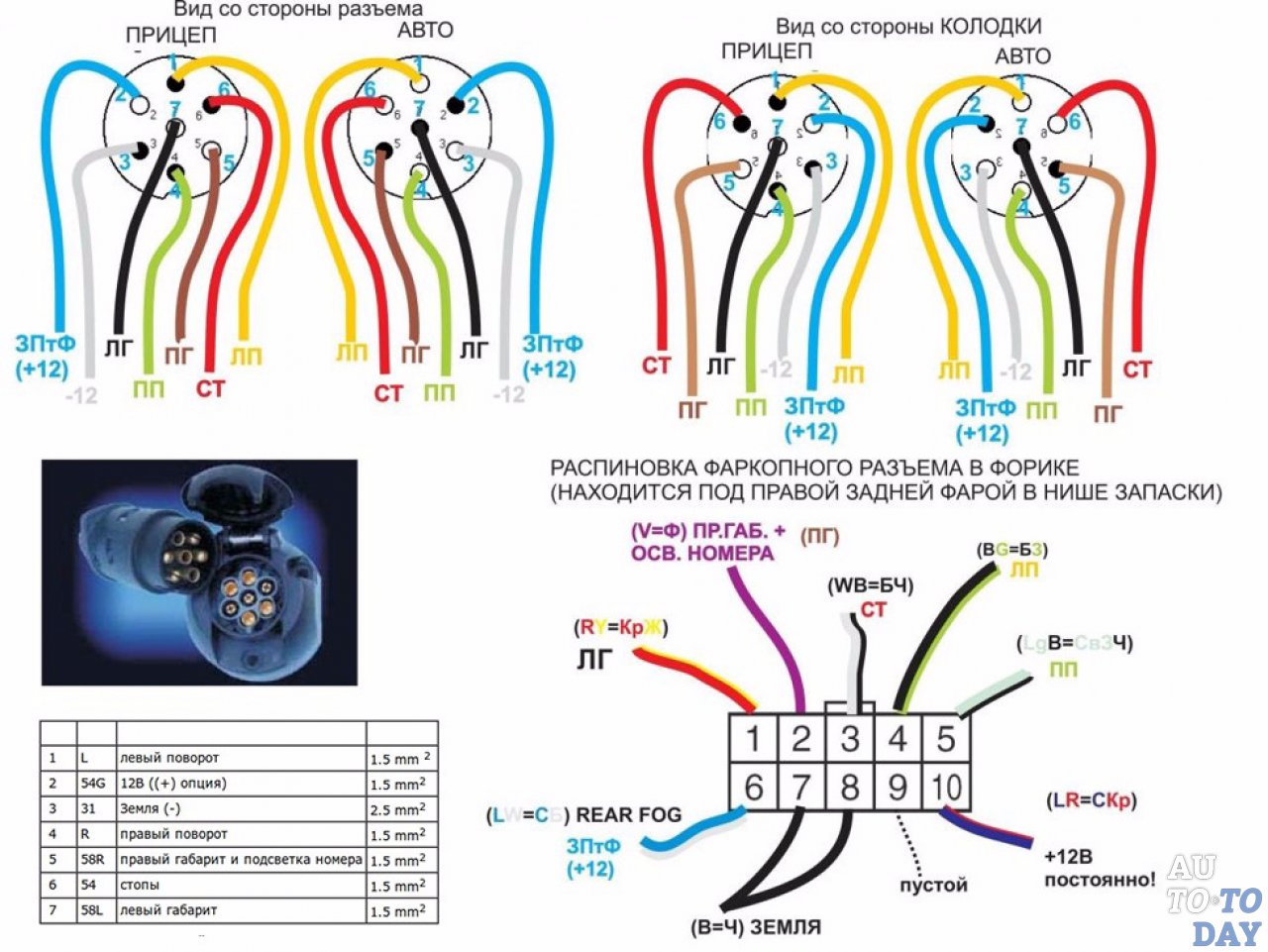

7-пиновая розетка

Скорее всего это будет круглый разъём с семью контактами. На внешней окружности есть ключ для ориентации вилки относительно розетки.

Он, а также асимметричный набор контактов типа штырь и гнездо, исключают неправильное подсоединение кабеля.

Распиновка разъёмов типовая, определена стандартами DIN/ISO:

  1. Питание левых ламп указателей поворота.
  2. Противотуманный свет, питание +12 Вольт или фонарь заднего хода, требует уточнения при монтаже.
  3. Масса автомобиля, -12 Вольт.
  4. Питание правых ламп указателей поворота.
  5. Правые габаритные лампы, сюда же подключается подсветка госномера.
  6. Лампы стоп-сигналов.
  7. Левые габаритные лампы. Иногда сюда подключаются оба габарита и подсветка номера, а 5 пин не используется или на него выведены лампы заднего хода.

Нумерация контактов нанесена на материале ответных частей, также можно определить её по порядку, например, со стороны контактов блочной розетки первый пин расположен сверху, с противоположной стороны от ключа.

Далее идут контакты от 2 до 6 по часовой стрелке, а седьмой расположен в центре.

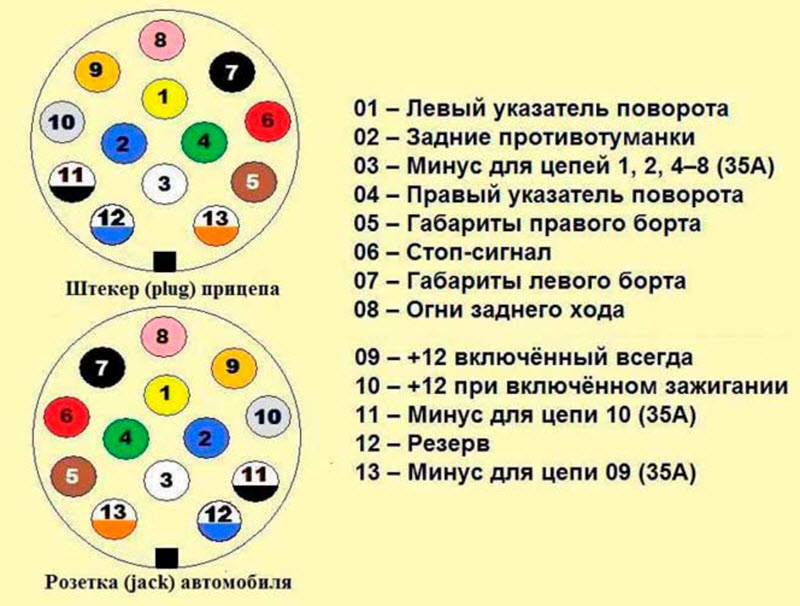

13 контактов

13-контактная евророзетка используется в основном для питания больших прицепов-кемперов, сюда выводятся дополнительные функции.

Например, постоянный силовой плюс питания, сигнал включённого зажигания, двойная масса, резервные линии. Стандарт имеет жёсткую распиновку по ISO 11446, проблем не возникает.

При самостоятельной разводке следует руководствоваться достаточно объёмной таблицей с указанием цепей, их нагрузок, цвета и сечения подводящих проводов, сверяясь с электросхемой прицепа.

15-контактная

Такие разъёмы используются на коммерческой технике, тоже стандартизованы, включают специфические цепи, такие как контроль состояния тормозной системы, подъёма оси, а также бортовую информационную двухпроводную шину.

Используется совместно с дополнительными разъёмами электронных систем управления тормозами и стабилизации автопоезда.

Американские соединительные фишки

На американских машинах применен свой типовой разъём по SAE с плоскими контактами ножевого типа.

Самостоятельное вмешательство возможно только с использованием конкретных электросхем автомобиля и прицепа, поскольку назначение проводов может отличаться.

Вплоть до совмещения контактов стоп-сигнала и габаритов, использование одних ламп для индикации поворотов и торможения. Однозначны только +12 Вольт и земля, они всегда на 4 и 1 контактах, «плюс» ближе к ключу, а минус напротив по диаметру.

Через 7 контакт передаётся не только ток на лампу заднего хода, но и на устройство разблокировки тормозов при реверсе.
